Основные номиналы автоматических выключателей

Автоматические выключатели характеризуются несколькими ключевыми номиналами, которые определяют их защитные свойства и область применения:

• Номинальный ток
• Номинальное напряжение
• Отключающая способность
• Номинальный кратковременно выдерживаемый ток
• Характеристика срабатывания

Рассмотрим подробнее каждый из этих параметров и их значение при выборе автомата.

Номинальный ток автоматического выключателя

Номинальный ток — это максимальный ток, который автомат способен длительно пропускать без срабатывания. Данный параметр указывается на корпусе выключателя и выбирается из стандартного ряда значений:

• 6 А
• 10 А
• 16 А
• 20 А
• 25 А
• 32 А
• 40 А
• 50 А
• 63 А
• 80 А
• 100 А

Как правильно выбрать номинальный ток автомата. Его значение должно быть больше рабочего тока защищаемой цепи, но меньше длительно допустимого тока проводки. Это обеспечит защиту от перегрузки без ложных срабатываний.

Номинальное напряжение автоматического выключателя

Номинальное напряжение — это максимальное рабочее напряжение, на которое рассчитан автомат. Для бытовых сетей обычно используются автоматы на 230/400 В. Для промышленных сетей выпускаются модели на более высокие напряжения.

Выбор по напряжению прост — номинал автомата должен соответствовать или превышать напряжение сети. Использование автомата с меньшим номинальным напряжением недопустимо.

Отключающая способность автоматического выключателя

Отключающая способность — это максимальный ток короткого замыкания, который автомат способен безопасно отключить. Измеряется в килоамперах (кА) и может составлять от 4,5 до 100 кА и более.

Как выбрать автомат по отключающей способности. Ее значение должно превышать возможный ток короткого замыкания в месте установки. Для квартирных щитков обычно достаточно 4,5-6 кА, для вводных автоматов жилых домов — 10-15 кА, для промышленных сетей могут потребоваться автоматы на 25-50 кА и выше.

Номинальный кратковременно выдерживаемый ток

Данный параметр показывает, какой ток короткого замыкания автомат способен выдержать в течение определенного времени (обычно 1 секунда) без повреждений. Он важен для обеспечения селективности в многоуровневых системах защиты.

Выбор по кратковременно выдерживаемому току актуален для вводных и распределительных автоматов. Его значение должно быть не меньше тока КЗ в начале защищаемой линии.

Характеристика срабатывания автоматического выключателя

Характеристика срабатывания определяет быстродействие автомата при разных кратностях сверхтока. Наиболее распространены характеристики B, C и D:

• B — срабатывание при 3-5 Iном, для цепей с резистивной нагрузкой
• C — срабатывание при 5-10 Iном, для цепей с небольшими пусковыми токами
• D — срабатывание при 10-20 Iном, для цепей с большими пусковыми токами

Выбор характеристики зависит от типа нагрузки в защищаемой цепи. Для бытовых потребителей обычно используется тип C, для цепей освещения — B, для мощных электродвигателей — D.

Количество полюсов автоматического выключателя

Автоматические выключатели могут быть одно-, двух-, трех- и четырехполюсными. Количество полюсов выбирается в зависимости от типа сети:

• Однополюсные — для однофазных цепей
• Двухполюсные — для однофазных цепей с отключением нейтрали
• Трехполюсные — для трехфазных цепей без нейтрали
• Четырехполюсные — для трехфазных цепей с нейтралью

При выборе важно учитывать схему сети и необходимость отключения нейтрального проводника.

Выбор сечения провода и номинала автомата

Номинал автоматического выключателя и сечение защищаемого провода должны быть согласованы. Это обеспечит надежную защиту от перегрузки. Ниже приведена таблица соответствия:

Сечение медного провода, мм²	Допустимый ток провода, А	Номинальный ток автомата, А
1,5	19	10-16
2,5	27	16-25
4	38	25-32
6	46	40
10	70	50-63

Как видно из таблицы, номинал автомата должен быть на 1-2 ступени ниже длительно допустимого тока провода. Это обеспечит своевременное отключение при перегрузке.

Особенности выбора автоматов для промышленных сетей

При выборе автоматических выключателей для промышленных объектов необходимо учитывать ряд дополнительных факторов:

• Более высокие токи короткого замыкания
• Наличие мощных электродвигателей с большими пусковыми токами
• Необходимость селективной работы защиты
• Повышенные требования к надежности и бесперебойности электроснабжения

В связи с этим для промышленных сетей часто применяются автоматические выключатели с повышенной отключающей способностью (25-100 кА), характеристикой срабатывания типа D, регулируемыми уставками защиты.

Дополнительные функции современных автоматических выключателей

Современные автоматические выключатели, особенно промышленного назначения, могут обладать рядом дополнительных функций:

• Электронные расцепители с регулируемыми уставками
• Встроенная защита от замыканий на землю
• Возможность дистанционного управления
• Коммуникационные интерфейсы для интеграции в системы мониторинга
• Измерительные функции (ток, напряжение, мощность)

Эти функции расширяют возможности защиты и управления, повышают удобство эксплуатации электроустановок.

Заключение

Правильный выбор автоматического выключателя — важнейшее условие надежной и безопасной работы электроустановки. При подборе необходимо учитывать все ключевые параметры: номинальный ток, напряжение, отключающую способность, характеристику срабатывания. Также важно согласовать номинал автомата с сечением защищаемых проводов.

Для сложных промышленных объектов может потребоваться детальный расчет токов короткого замыкания и построение карты селективности. В ответственных случаях рекомендуется обращаться к специалистам для проведения профессионального проектирования системы электроснабжения и выбора защитной аппаратуры.

Номиналы автоматических выключателей по току: стандарты и расчеты

Автор Aluarius На чтение 5 мин. Просмотров 880 Опубликовано 09.06.2016

Содержание

Наверное, не стоит напоминать о том, что в современных электрических сетях возникают перегрузки, которые негативно влияют на сами сети. Поэтому для защиты устанавливаются автоматические выключатели, или как их называют в обиходе – автоматы. Именно они отключают подачу питания в сеть, если в ней произошел перегруз. Но тут встает другой вопрос, касающийся параметров этих автоматов, где выделяются два основных: номиналы автоматических выключателей по току и времятоковая характеристика. Давайте разбираться в этих показателях.

Токовые номиналы автоматов

Начнем с того, что все характеристики автоматических выключателей располагаются на их корпусе. Поэтому найти их не проблема. Что касается номинального тока автомата, то электрики считают его основной характеристикой. По сути, это максимальное значение силы тока, которое автомат может выдержать, не отключая питающую электрическую сеть. Как только фактическая сила тока превысит номинальную, автомат сработает и отключает цепочку.

Надо сразу же отметить, что номиналы автоматических выключателей стандартизированы, то есть, имеют определенные цифровые значения. Вот этот стандартный ряд:  6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100 А. Некоторые европейские производители выпускают приборы с номиналом 125 ампер.

Внимание! Все эти величины обязательно указываются на корпусе самого автомата, и они действительны при температуре окружающей среды, равной +30С. Уж так повелось.

Именно температура эксплуатации действует на токовую нагрузку автомата. И чем в данном случае выше температура, тем ниже токовую нагрузку может выдержать данный защитный прибор. Есть еще один момент, который определяет способ установки автоматов. Обычно в распределительном щите они устанавливаются друг к другу, прижатые плотно. Каждый автоматический выключатель в процессе работы выделяет тепло, ведь через него проходит электричество. Поэтому каждый прибор действует на соседний, увеличивая температуру последнего. При этом чем больше устройство по токовому номиналу, тем больше оно выделяет тепловой энергии.

Необходимо отметить, что многие производители автоматических выключателей в каталогах своих изделий обязательно указывают поправочные коэффициенты, с помощью которых можно правильно рассчитать номинал тока в зависимости от температуры окружающего воздуха. Это упрощает провести правильный выбор.

И это еще не все. Некоторые бытовые приборы при включении выделяют так называемый пусковой ток. Он обычно больше номинального в пять-шесть раз, что опять-таки будет влиять на повышение нагрузки в питающей сети. Правда, такие токи кратковременные и на кабель они никакого влияния не имеют, а вот автомат на них может реагировать. Правда, все будет зависеть от второй характеристики данного прибора – времятоковой.

Времятоковая характеристика

Что обозначает этот физический показатель? В принципе, все достаточно просто. При перегрузе сети, особенно когда нагрузка зависит от пускового момента бытового прибора, происходит отключение автомата. Но так как данная нагрузка является краткосрочной, то иногда нет необходимости отключать питающую сеть. Получается так, что автомат дает возможность прибору включиться, и при этом он не отключает подачу электроэнергии в электрическую разводку здания.

Но тут есть один нюанс. Сколько времени требуется бытовому прибору войти в штатный режим работы, насколько быстро он включается? То есть, как долго будет действовать пусковой ток? Именно временной показатель и закладывается в эту характеристику автоматического выключателя. Это создает условия, при которых отключение автомата будет уменьшено.

Существует несколько автоматов с разными времятоковыми нагрузками.

• Тип-А. Это устройство применяется в линейных сетях, в которых длина электрической разводки очень большая, или где установлены полупроводниковые приборы. Выдерживает перегруз в 2-3 раза.
• Тип-В. Обычно устанавливают в сети с активной нагрузкой и малой кратностью пускового токового момента. Обычно такие автоматы используются на участках, в которые устанавливаются освещение, печи, обогреватели и так далее. Перегруз составляет 3-5 номинальных нагрузок.
• Тип-С. Монтируется в сети с умеренными токовыми нагрузками. Это обычно розеточные группы, куда подключаются кондиционеры, холодильники. Выдерживает превышение номинала в 5-10 раз.
• Тип-D. Используется в цепях, где установлены агрегаты с высоким пусковым током. Это могут быть компрессоры, насосы, небольшие станки. Превышение составляет 10-20 номиналов.
• Тип-К. используется в электрических цепях с индуктивными нагрузками. Превышение: 8-12.
• Тип-Z. Такие автоматы устанавливаются в цепи, в которые подключены электронные приборы. Они чувствительны к сверхтокам.

Если говорить о бытовом применении, то чаще всего в электроразводки устанавливают типы «B» и «C», редко «D».

Итак, как определить на самом автоматическом выключателе обе характеристики? Обычно на корпусе можно встретить вот такое обозначение: «С16» или любое другое, главное, чтобы это была буква латинского алфавита и число. Это говорит о том (в данном случае), что номинал автоматического выключателя по току составляет 16 ампер, а времятоковая характеристика относит данный прибор к типу «С». То есть, этот автомат будет некоторое время выдерживать силу тока, равную 80-160 ампер. Обычно время срабатывания автомата равно 0,1 секунды.

Расчет

Как рассчитать номинальный ток автоматического выключателя? Все достаточно просто. Давайте рассмотрим такой расчет на примере розеточной группы, куда подключают электрический чайник мощностью 1,5 кВт, холодильник мощностью 400 Вт и посудомоечную машину – 2,5 кВт.

В первую очередь необходимо определить суммарную мощность потребителей, которая равна 4,4 кВт. Теперь вставляем все показатели в формулу закона Ома:

I=P/U=4400 : 220=20 А. Автомат с такой токовой нагрузкой у нас в каталоге присутствует, но необходимо учитывать те условия, которые были оговорены в статье выше. То есть, лучше выбрать автоматический выключатель с большим номиналом тока. А это будет 25 ампер.

ток отключения и виды расцепителей

На вводе в любую квартиру в обязательном порядке устанавливается устройство для защиты от перегрузки и токов короткого замыкания. Как правило, эти задачи выполняют автоматические выключатели. Для правильной их установки необходимо уметь отличать номиналы автоматических выключателей.

Содержание

• Где и как применяются автоматические выключатели
• Номинальный ток автомата
• Маркировка автомата
• Временная характеристика автоматических выключателей
• Примеры использования автоматов
• Разновидности модульных устройств защиты
  • Мини модели
  • Воздушные (силовые или открытые) автоматы
  • Закрытые выключатели
  • Устройства защитного отключения
  • Дифференциальный автоматический выключатель
• Количество полюсов
• Выбор провода и автомата по току

Где и как применяются автоматические выключатели

Автоматические выключатели предназначены для защиты электрических сетей от перегрузок и токов короткого замыкания. За счет надежности и простоты подключения они получили широкое распространение в бытовых электросетях.

Автоматы для защиты электросети

Автоматы присутствуют практически в каждом квартирном электрощите. Не реже они встречаются в щитах защиты промышленного оборудования, электрических двигателей и различных передвижных установках.

Номинальный ток автомата

У разных электроприборов потребляемая мощность способна отличаться в тысячи раз. Соответственно неодинаков и рабочий ток. К примеру, обычная квартира в жилом доме потребляет до 16-32 А. Поэтому автомат защиты квартирной сети подбирается на аналогичный номинал. Мощные промышленные печи способны потреблять от энергосистемы сотни ампер. Соответственно автомат для них требуется на больший номинал.

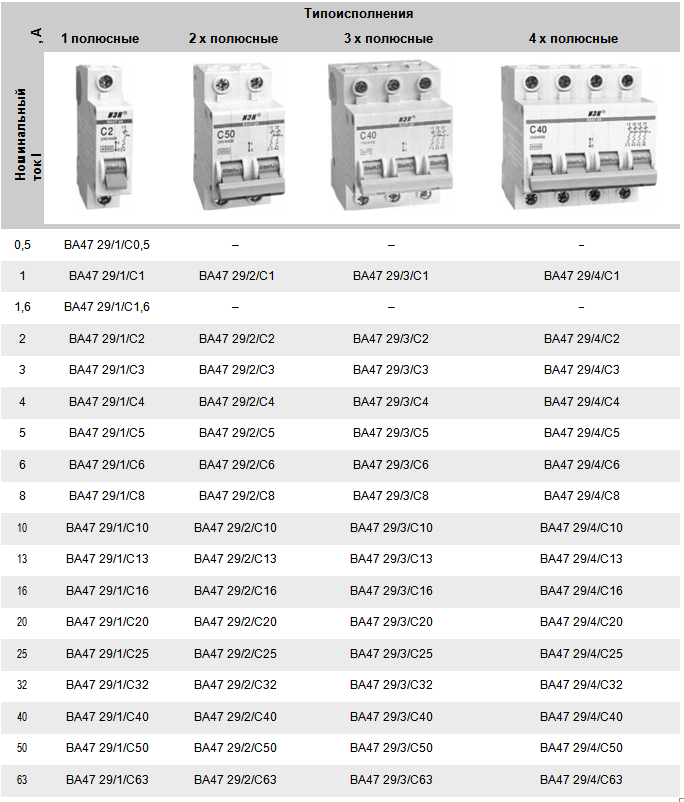

Номиналы автоматических выключателей

Маркировка автомата

Согласно ПУЭ каждый аппарат защиты должен иметь надпись, указывающую значение номинального тока. Чтобы узнать номинал автомата, достаточно посмотреть на его корпус. На данных устройствах защиты используется стандартная маркировка, состоящая из одной буквы (B, C или D) и числа.

Буква указывает на временную характеристику. Ее еще называют временем срабатывания. Об этом параметре речь пойдет ниже. Число обозначает номинальный ток прибора. Например:

• C25 — временная характеристика C, номинальный ток 25 А;
• B32 — характеристика B, 32 А.

В быту обычно применяют выключатели с временными характеристиками B и C. В промышленности встречаются защитные устройства из ряда L, Z и K.

Дополнительная информация. В маркировке скрыта и другая информация об устройстве. Например, номер серии, номинальное рабочее напряжение, отключающая способность и количество полюсов.

Временная характеристика автоматических выключателей

В автоматических выключателях используется 2 вида расцепителей:

1. Электромагнитный. Обладает мгновенным срабатыванием. При превышении тока электромагнитного расцепителя устройство защиты отключается без каких-либо временных задержек. Этот узел приводит к срабатыванию автомата при КЗ.
2. Тепловой расцепитель. Срабатывает через некоторое время. Применяется для защиты от перегрузок. Причем, чем сильнее превышена допустимая мощность потребителя, тем быстрее сработает защита.

В некоторых автоматах применяется 1 расцепитель, в других оба. Различные комбинации этих узлов наделяют выключатель одной из вышеописанных характеристик B, C или D.

Ниже приведена таблица с временными характеристиками автоматов, их током отключения и сферой применения. In — номинальный ток, который указан на корпусе после буквы (16, 25, 32).

Временная характеристика	При каком токе произойдет отключение	Где применяются автоматы с данными характеристиками
B	3-5 In	Сети освещения и линии с большой длиной
C	5-10 In	Розетки и потребители с малыми пусковыми токами
D	10-20 In	Потребители с большими пусковыми токами (двигатели, трансформаторы)
L, Z, K	свыше 8-12 In	Промышленность, редко

Примеры использования автоматов

Если заглянуть в квартирный электрощит, там наиболее вероятно будут установлены автоматы C16 или C25. В старых домах предусмотрена отдельная линия питания мощной электроплиты на кухне. Для нее предусмотрен автомат на 25 А.

Разновидности модульных устройств защиты

Помимо обычных автоматов в быту и промышленности часто встречаются и другие, родственные устройства. Они обладают определенными достоинствами перед простыми автоматическими выключателями.

Мини модели

Линейка устройств защиты широкого потребления. Устанавливаются в квартирные электрощиты. Данные приборы рассчитаны на малые номиналы 25-32 А. Обладают минимальным функционалом. Стоят дешево и не имеют возможности ручной подстройки тока срабатывания. При некорректной работе их целесообразней заменить новыми, нежели перенастроить.

Дополнительная информация. В дорогих моделях предусмотрен регулятор для корректировки тока срабатывания. Данная процедура проводится в электротехнических лабораториях. Автомат подключается к специальному стенду. Затем ток плавно повышается. Это необходимо, чтобы выяснить при каком значении тока отключается каждое конкретное устройство защиты. А далее, внести корректировки в электромагнитный расцепитель.

Воздушные (силовые или открытые) автоматы

Главные особенности этих устройств — большие размеры, открытое негерметичное исполнение и повышенная номинальная мощность в сравнении с мини моделями. Силовые автоматы широко используются не только для защиты электрических сетей и агрегатов, но и для их включения и выключения.

Воздушный выключатель-разъединитель

Такие выключатели устанавливаются на промышленных распределительных щитах для питания мощных установок на десятки киловатт. Их номиналы достигают значений в 400 А и выше.

Закрытые выключатели

Рассчитаны на повышенную мощность. Применяются для защиты силовых потребителей. Приборы данного класса обладают закрытым герметичным исполнением и сравнительно малыми габаритами. Пригодны в сетях до 3,2 кА и отключаются при КЗ до 35 кА.

Достоинство закрытых устройств защиты заключается в их герметичности. Это свойство допускает их применение в экстремальных условиях тропического климата.

Устройства защитного отключения

В большинстве случаев встречаются в бытовых электросетях. Используются для защиты квартирной проводки от повреждения изоляции, а жильцов от опасного прикосновения к токоведущим частям.

УЗО не предназначено для защиты кабелей от коротких замыканий. Вместо этого оно сравнивает токи, протекающие в фазном и нулевом проводах. Если разница превышает определенное значение, значит, где-то нарушена изоляция или человек коснулся фазного провода. В таком случае электропитание квартиры аварийно отключается.

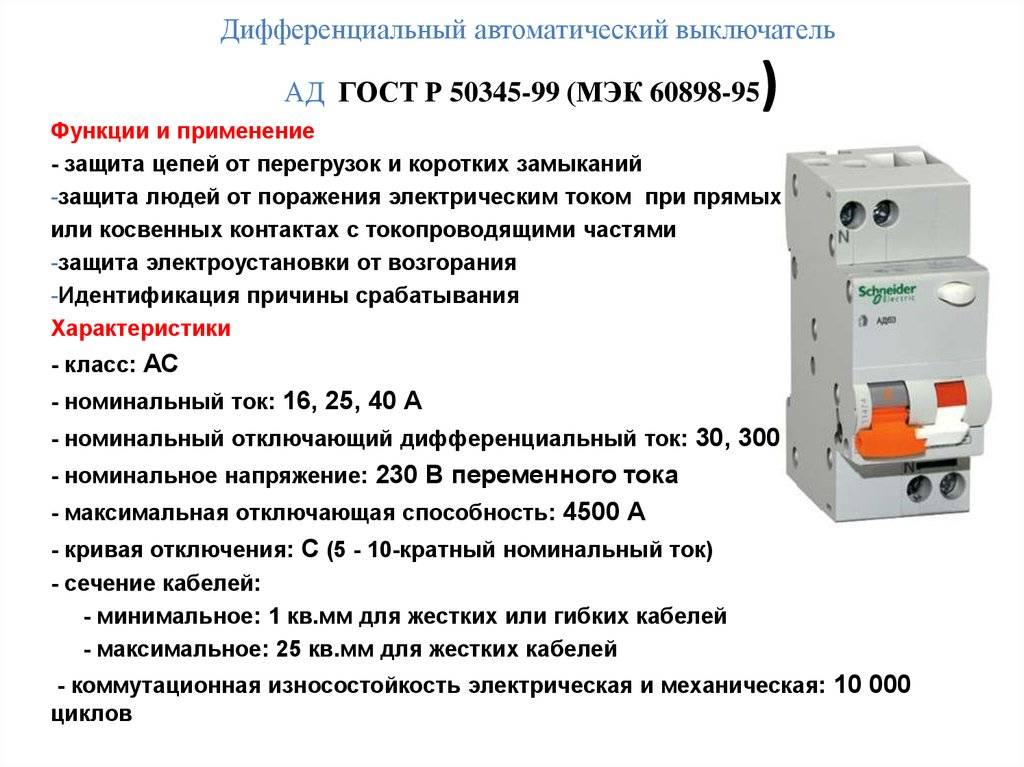

Дифференциальный автоматический выключатель

Гибридное устройство, обладающее свойствами обычного автомата и полноценного УЗО. Диф автомат одновременно используется для защиты проводки от токов утечки и перегрузок. Такие функциональные возможности позволяют установить в щит вместо двух отдельных устройств защиты одно общее. В результате проводка упрощается и занимает меньше пространства.

Трехфазный дифавтомат

Количество полюсов

Бытовым электроприборам для работы необходимо однофазное питание. Достаточно фазного и нулевого провода. Мощные промышленные потребители (станки, печи) работают от трехфазной электросети. Им необходимы 4 провода: 3 фазы и 1 нулевой.

По этой причине и автоматические выключатели производятся в различном форм-факторе. Модели на 1 полюс устанавливают для защиты отдельных однофазных линий. На 2 применяются в качестве вводного устройства защиты квартирных электрощитов. Трехполюсные используются как силовые выключатели в трехфазных сетях. А четырехполюсные — это те же автоматы на 3 полюса, но они имеют дополнительный (4-й) модуль для нулевого провода.

Дополнительная информация. Если под рукой нет двухполюсного автомата, допустимо собрать его из 2 однополюсных. Устройства должны обладать одинаковыми временными и нагрузочными характеристиками. Аналогичным способом собираются выключатели на 3 и 4 полюса.

Выбор провода и автомата по току

Главный критерий выбора проводки и выключателя для защиты — это максимальный допустимый ток в линии. Он определяется поперечным сечением жилы питающего кабеля.

Для медного провода сечением 6 кв. мм длительный допустимый ток равен 46 А. Автоматический выключатель для защиты такой линии выбирается на меньший номинал. Например, 32 или 40 А. Если установить автомат на больший ток, то скорее сгорят провода, чем сработает защита. Поэтому устройство защиты подбирается на меньший ампераж, чем способна выдержать линия.

Другие распространенные номиналы автоматических выключателей по току указаны в таблице.

Сечение провода, кв. мм	Наибольший допустимый ток, А	Ток автоматического выключателя, А
1,5	19	10-16
2,5	27	16-20
4	38	25-32
6	46	32-40
10	70	50-63

Номинал автомата защиты — это самое важное, что учитывается при его подборе. Если поставить устройство на слишком малый ток, то оно будет постоянно выключаться без перегрузок проводки. Если на слишком большой, то отключится уже после того, как на проводах обгорит изоляция.

Номинал выключателя указан в его маркировке (C25). Его значение подбирается из расчета на 1-2 порядка меньше, чем предельный допустимый ампераж в линии. Это правило свойственно и для других защитных устройств (УЗО, дифференциальный автомат).

Объяснение номиналов силовых автоматических выключателей

Дэррил Мозер
Менеджер по продажам
ABB Electrification Products Division

При выборе правильного силового автоматического выключателя низкого напряжения для приложения важно учитывать как номинальные токи короткого замыкания, так и кратковременную текущие рейтинги. Понимание этих рабочих характеристик поможет вам сделать выбор между различными конструкциями автоматических выключателей.

Автоматический выключатель выбирается на основе его электрических характеристик для конкретной цели в каждом приложении. Правильный выбор автоматического выключателя имеет важное значение для безопасной и правильной работы электрической системы. Два важных рейтинга, которые следует учитывать: номинальный ток короткого замыкания (это обычно называют максимальным номинальным током отключения) и номинальный ток короткого замыкания. В этом посте мы обсудим эти номиналы автоматических выключателей и то, как они могут повлиять на защиту и селективную координацию системы.

Определены номинальные значения тока короткого замыкания

Номинальный ток короткого замыкания — это максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить при определенном максимальном напряжении. Этот номинальный ток короткого замыкания обычно выражается в среднеквадратичных симметричных амперах и определяется только величиной тока. Если автоматический выключатель оснащен элементами мгновенного отключения фазы, отключающая способность равна максимальной мощности устройства без преднамеренной задержки. Если автоматический выключатель поставляется без элементов мгновенного отключения фазы или если элементы отключения фазы мгновенного действия могут быть отключены пользователем, отключающая способность представляет собой максимальное значение устройства для номинального интервала времени. Инженер может безопасно применять автоматический выключатель в энергосистеме, в которой доступный ток короткого замыкания на клеммах со стороны питания не превышает его максимального номинала отключения.

Определены номинальные значения кратковременного тока

Номинальный кратковременный ток автоматического выключателя — это способность автоматического выключателя выдерживать воздействие номинального уровня кратковременного тока в течение определенного периода времени. Он демонстрирует способность выключателя оставаться включенным в течение определенного интервала времени в условиях высокого тока короткого замыкания. Кратковременный номинальный ток используется инженером для определения способности автоматического выключателя защищать себя и координировать свои действия с другими автоматическими выключателями, чтобы система отключалась избирательно.

Номинальные характеристики распределительных устройств

Пользователи низковольтных распределительных устройств обычно используют фразу «распорка шины» для обозначения механической прочности системы шин в оборудовании, но если вы посмотрите в стандарты, вы не найдете «шину». крепление», определенное или указанное в качестве рейтинга. К распределительным устройствам с силовыми автоматическими выключателями в металлическом корпусе применяются следующие стандарты продукции: IEEE C37.20.10 для определений и IEEE C37.20.1-2018 и C37.51-
2018 для номиналов; [1] [2] [4].

«Номинальный выдерживаемый ток короткого замыкания: максимальное среднеквадратичное значение тока, которое цепь может выдержать на мгновение без электрического, термического или механического повреждения или остаточной деформации. Ток должен быть среднеквадратичным значением, включая постоянную составляющую, на главном пике фазы максимального смещения, как определено по огибающей волны тока в течение заданного интервала времени испытания». [1]

Номинальные характеристики см. в IEEE C37.20.1 — 2015, стандарте IEEE для низковольтных распределительных устройств с силовым автоматическим выключателем (1000 В переменного тока и ниже, 3200 В постоянного тока и ниже) в металлическом корпусе. [2]

Номинальный выдерживаемый ток короткого замыкания, который представляет собой номинальный симметричный ток короткого замыкания, который шина распределительного устройства должна выдерживать в течение не менее четырех электрических циклов, 0,067 секунды в системе с частотой 60 Гц. Во время этого испытания напряжение должно быть на максимальном номинальном значении, таком как 635 В, в отличие от номинального значения 600 В, и оно должно иметь коэффициент мощности 15% или ниже, что означает пиковый ток, по крайней мере, в 2,3 раза превышающий среднеквадратичное значение. .

Испытание для проверки номинального кратковременного выдерживаемого тока в низковольтных распределительных устройствах в металлическом корпусе проводят путем приложения уровня кратковременного тока в течение двух периодов по полсекунды (30 циклов), разделенных пятнадцатисекундным интервалом без текущий; или, по выбору изготовителя распределительного устройства, испытание может быть выполнено как однократное испытание продолжительностью одна полная секунда (60 циклов).

Номинальные характеристики автоматических выключателей

Эти номинальные характеристики шин распределительного устройства напрямую связаны с испытаниями и номинальными параметрами силовых автоматических выключателей низкого напряжения (LVPCB), которые используются в сборке распределительного устройства. Например, номинальный кратковременный ток распределительного устройства напрямую соответствует требованиям к испытаниям на номинальный кратковременный ток для силовых автоматических выключателей без предохранителей в ANSI C37. 50 — 2018, ссылка на пункт 3.10.1. [3]

Номинальный ток короткого замыкания в LVPCBs — это номинал, присваиваемый неавтоматическим выключателям, выключателям без расцепителей и автоматическим выключателям без предохранителей.

Примечание. Номинальный кратковременно выдерживаемый ток не применим к автоматическим выключателям с плавкими предохранителями, поскольку предохранитель сработает преждевременно и не позволит току протекать в течение всего времени испытания на номинальную кратковременную стойкость.

Расцепители

Низковольтные силовые автоматические выключатели рассчитаны на 30 циклов кратковременного тока в соответствии со стандартами ANSI C37.50 и UL 1066 [3] [5]. Это позволяет использовать их без элемента мгновенного отключения. Номинальная отключающая способность LVPCB — это номинальная мощность автоматического выключателя с активированным или включенным элементом мгновенного отключения. Любой, кто применяет LVPCB без элементов мгновенного отключения, должен убедиться, что номинальный ток короткого замыкания устройства больше или равен доступному току короткого замыкания.

Современные электронные расцепители позволяют формировать максимальную времятоковую характеристику, что помогает вам избирательно координировать свои действия с другими автоматическими выключателями. Эти расцепители разработаны с регулировкой порога срабатывания при длительном воздействии и временной задержки, порога срабатывания при кратковременном воздействии и временной задержки, мгновенного срабатывания, а также порога срабатывания при замыкании на землю и временной задержки.

Защита и координация

Защита и координация оборудования могут быть конкурирующими целями проектировщика системы, когда автоматические выключатели применяются в пределах своих электрических характеристик, они надежно защищают как себя, так и электрическую систему. Избирательная координация необходима, когда желательна непрерывность обслуживания. Это часто достигается за счет использования автоматических выключателей с кратковременными номиналами. Преднамеренная задержка срабатывания может применяться только в том случае, если нижестоящие автоматические выключатели имеют адекватный номинальный ток срабатывания при кратковременном срабатывании или обладают самозащитой.

Для многих применений в низковольтных системах распределения электроэнергии может быть приемлемым меньший номинальный кратковременный ток; но для таких приложений, как главный автоматический выключатель в распределительном щите или распределительном устройстве служебного ввода, это может быть не так. Низковольтный силовой автоматический выключатель, используемый в качестве основного автоматического выключателя с номинальным током кратковременного отключения 65 кА, позволит гибко координировать свои действия с нижестоящими автоматическими выключателями для неисправности любой величины вплоть до полного номинального тока короткого замыкания 65 кА автоматические выключатели и распределительное устройство.

Заключение

Правильный выбор LVPCB имеет решающее значение для работы электрической системы. Выбор автоматических выключателей с соответствующим номинальным током короткого замыкания и номинальным током короткого замыкания дает возможность иметь избирательно скоординированную систему вплоть до высоких уровней тока короткого замыкания.

Номиналы автоматических выключателей Emax 2

Каталожные номера

[1] IEEE C37.20.10 – 2016, Стандартные определения IEEE для переключателей переменного тока (52 кВ и ниже) и постоянного тока (3,2 кВ и ниже) шестерни в сборе
[2] IEEE C37.20.1 — 2015, Стандарт IEEE для низковольтных (1000 В переменного тока и ниже, 3200 В постоянного тока и ниже) силовых распределительных устройств с автоматическими выключателями в металлическом корпусе
[3] ANSI C37.50 — 2018, Низковольтное питание переменного тока Автоматические выключатели, используемые в корпусах — Процедуры испытаний
[4] ANSI C37.51 — 2018, Распределительные устройства силовых автоматических выключателей переменного тока низкого напряжения в металлическом корпусе — Процедуры испытаний на соответствие
[5] UL 1066, Четвертое издание, Низковольтные устройства переменного тока и Автоматические выключатели постоянного тока, используемые в корпусах

Сопутствующее содержание

Узнайте больше о силовых автоматических выключателях: Автоматические выключатели Emax 2 на веб-сайте ABB

Как определить нагрузочную способность вашего автоматического выключателя

Что такое автоматические выключатели

«Буферы безопасности». Их работа заключается в отключении от питания, когда они обнаруживают, что проходящий ток превышает его силу тока. Если вы не измерите нагрузочную способность вашего автоматического выключателя, вы рискуете повредить свои приборы или, что еще хуже, поджечь здание! В этом блоге мы рассмотрим ключевые моменты, чтобы понять, какую силу тока может выдержать ваша схема.

Основные сведения:

• Оценка допустимой электрической нагрузки
• Определение количества электрических устройств, с которыми может работать ваш выключатель
• Поиск и устранение неисправностей и проверка блока выключателя рассмотреть вопрос об установке нового обогревателя, блока ОВКВ , термостат или любой другой электроприбор, если на то пошло, важно точно знать, сколько электроэнергии могут выдержать ваши автоматические выключатели, прежде чем цепь отключится.

  Каждому электроприбору, который вы используете, для безопасной работы требуется определенный уровень электроэнергии. Этот уровень нагрузки, обычно называемый «номинальной мощностью», помогает определить, какую мощность может выдержать ваше устройство без перегрева _(8).

  Вы когда-нибудь покупали батарейки, лампочки или даже пылесосы и замечали такие вещи, как «9-вольтовые батареи», «12-ваттные лампочки» или «20 ампер мощности»? Вы когда-нибудь смотрели на эти цифры и задавались вопросом…

  ВАТТ все это значит?

  Что ж, прежде чем мы перейдем к грузоподъемности и прочему техническому жаргону, давайте немного узнаем об амперах, ваттах и ​​вольтах.

  Что такое усилитель?

  Ампер — это сокращение от Ампер. Амперы измеряют количество электрического заряда, проходящего через данную точку за одну секунду. С точки зрения непрофессионала, количество ампер указывает, какая часть электрического тока проходит через силовые кабели _(1).

  Что такое вольт?

  Напряжение (вольты, В) измеряет, насколько сильно электричество проходит через цепь. Другими словами, количество вольт говорит вам о величине давления _(1).

  Что такое ватт?

  Мощность измеряет количество электроэнергии, потребляемой устройством. Ватт — это единица измерения, указывающая общее количество электрического тока, протекающего через электрическое устройство _(1). Измеряя количество энергии, потребляемой зданием, энергетическая компания может определить ваш счет за коммунальные услуги.

  Все еще не понял? Возьмем в качестве примера водяной шланг!

  Подобно электричеству, проходящему через ток, вода течет по шлангу. Амперы будут объемом воды, протекающей через шланг, а фактическое давление воды будет напряжением ₍₁₎ . Ватт, с другой стороны, напрямую связан с мощностью, которую может обеспечить вода. Например, это может быть водяное колесо.

  Как оценить свою электрическую нагрузку

  Каждый автоматический выключатель имеет указанную силу тока (силу тока). Этот номинал указан на самом выключателе. Стандарт для большинства бытовых цепей рассчитан на 15 или 20 ампер. Важно помнить, что автоматические выключатели могут выдерживать только около 80% своей общей силы тока. Это означает, что автоматический выключатель на 15 ампер может выдерживать около 12 ампер, а автоматический выключатель на 20 ампер может выдерживать около 16 ампер.

  ШАГИ:

  1. Сначала найдите выключатель, соответствующий используемому вами электрическому устройству (обычно это цепь на 15 или 20 ампер).
  2. Умножьте силу тока на 0,8. Это связано с тем, что автоматический выключатель никогда не должен превышать 80% от его максимальной силы тока. Невыполнение этого требования может привести к ошибкам в расчетах или, что еще хуже, к возгоранию электричества!
  3. Рассчитайте потребляемую мощность ВСЕХ устройств, которые вы хотите подключить к цепи.

  Определение количества электрических устройств, которые может обслуживать ваш выключатель

  Очень важно понимать, какую силу тока потребляет ваше электрическое устройство, прежде чем устанавливать его в коробку выключателя. Если вы хотите установить обогреватель, блок переменного тока, выключатель света или розетку GFCI, вам необходимо выполнить несколько шагов.

  ШАГОВ:

  1. Проверьте мощность (максимальную номинальную мощность) вашего устройства. Обычно это указано где-то на задней панели устройства.
  2. Измерьте напряжение в цепи, в которой вы хотите установить электрические устройства. Большинство бытовых цепей рассчитаны на 120 В, а более крупные коммерческие помещения — на 240 В _(5). Если вы не уверены, используйте мультиметр для проверки напряжения вашего прерывателя _(5).
  3. Чтобы рассчитать силу тока, используйте уравнение Ампер = Вт/Вольт. Например, лампочка мощностью 200 Вт в цепи 120 В потребляет около 1,67 ампер.
  4. Рассчитайте ВСЕГО номинальную силу тока всех устройств. Убедитесь, что они НЕ превышают 80% от общей силы тока выключателя.

  Поиск и устранение неисправностей и проверка панели выключателя

  Автоматический выключатель является важной частью безопасности вашего дома или здания. Он предохраняет вашу электропроводку от перегрева. Если вы сталкиваетесь с частыми перебоями в подаче электроэнергии, отключением электроэнергии и другими странностями, у нас есть несколько советов по устранению неполадок!

  Каковы наиболее распространенные причины срабатывания автоматического выключателя?

  1. Перегрузка цепи слишком большим количеством электроприборов, потребляющих слишком большую силу тока
  2. Короткое замыкание в электропроводке, ослабленная проводка или электропроводка
  3. Автоматический выключатель устарел, изношен или поврежден

  Это всего лишь несколько способов устранить неисправность сработавшего выключателя. В зависимости от проблемы, некоторые проблемы можно решить дома, а для других потребуется помощь квалифицированного электрика.

  Теперь, когда у вас есть некоторые базовые знания об автоматических выключателях и о том, как устранять неисправности, используйте свои новые навыки и ознакомьтесь с широким ассортиментом светодиодных светильников и блоков HVAC от HomElectrical для вашего удобства.



  ---

  ССЫЛКИ

  аль / как -check-your-homes-electrical-capacity/

  3. https://homeguides.sfgate.com/many-outlets-can-placed-20-amp-household-circuit-82633.html

  4. https://homeguides.sfgate.com/many-recessed-lights-15amp-breaker-84843.html

  5. https://www.wikihow.com/Determine-Amperage-of-Circuit-Breaker

  6. https://www.wisegeek.com/what-is-a-power-rating.htm

  Рекомендуемая литература

  Почему моя розетка GFCI продолжает отключаться?

  Электрические отключения могут произойти из-за изношенной изоляции, токопроводящей пыли или мусора, воды или износа электропроводки. Узнайте больше о способах устранения неполадок в устройстве GFCI, если оно начинает отключаться.

  Розетки GFCI на 20 ампер по сравнению с розетками GFCI на 15 ампер

  Цепи и розетки поставляются в вариантах на 15 или 20 ампер, и сила тока на выходе никогда не должна превышать силу тока в цепи. Следуйте требованиям NEC, чтобы убедиться, что у вас правильное напряжение, и никогда не перегружайте свои цепи.
