Номинальный ряд автоматов: выбор автоматических выключателей по току

alexxlabРазное
Как правильно подобрать номинал автоматического выключателя. Какие существуют номиналы автоматов по току. От чего зависит выбор номинала автоматического выключателя. Как рассчитать необходимый номинал автомата.

Содержание

Основные параметры автоматических выключателей

Автоматические выключатели (автоматы) являются важнейшими элементами защиты электрических цепей. Их основная задача — отключать питание при перегрузках и коротких замыканиях. Для правильного подбора автомата необходимо учитывать следующие ключевые параметры:

  • Номинальный ток
  • Номинальное напряжение
  • Отключающая способность
  • Время-токовая характеристика
  • Число полюсов

Номинальный ток — это максимальный ток, который автомат способен пропускать длительное время без отключения. Именно по этому параметру в первую очередь выбирают автоматический выключатель.

Стандартный ряд номиналов автоматических выключателей

Номинальные токи автоматов стандартизированы и образуют следующий ряд значений:


  • 6 А
  • 10 А
  • 16 А
  • 20 А
  • 25 А
  • 32 А
  • 40 А
  • 50 А
  • 63 А
  • 80 А
  • 100 А

Наиболее распространенными в бытовых электроустановках являются автоматы на 16, 25 и 32 А. Для мощных потребителей используются автоматы 40-63 А. Автоматы малых номиналов (6-10 А) применяются для защиты отдельных маломощных цепей.

От чего зависит выбор номинала автоматического выключателя

При выборе номинала автомата необходимо учитывать следующие факторы:

  1. Рабочий ток защищаемой цепи
  2. Пусковые токи электроприборов
  3. Сечение проводов
  4. Селективность защиты
  5. Температура окружающей среды

Номинальный ток автомата должен быть больше рабочего тока цепи, но меньше длительно допустимого тока кабеля. Также нужно учитывать возможные пусковые токи электродвигателей и других устройств.

Расчет необходимого номинала автоматического выключателя

Для правильного выбора номинала автомата необходимо произвести расчет по следующей формуле:

Iном ≥ Iраб / K

где:

  • Iном — номинальный ток автомата
  • Iраб — рабочий ток защищаемой цепи
  • K — коэффициент запаса (обычно принимается 1,1-1,25)

Рассчитанное значение округляется до ближайшего стандартного номинала в большую сторону.


Выбор автомата по сечению кабеля

Важно, чтобы номинальный ток автомата не превышал длительно допустимый ток кабеля. Приведем соответствие сечений медных проводов и номиналов автоматов:

  • 1,5 мм² — до 16 А
  • 2,5 мм² — до 25 А
  • 4 мм² — до 32 А
  • 6 мм² — до 40 А
  • 10 мм² — до 63 А

При выборе автомата по сечению провода необходимо учитывать способ прокладки кабеля и температуру окружающей среды.

Влияние температуры на выбор номинала автомата

Номинальный ток автоматических выключателей указывается для температуры окружающей среды +30°C. При повышении температуры номинальный ток снижается. Это необходимо учитывать следующим образом:

  • До +40°C — номинал не меняется
  • +50°C — уменьшение на 10%
  • +60°C — уменьшение на 20%

Например, автомат на 25 А при температуре +60°C будет эквивалентен автомату на 20 А. В жарких помещениях рекомендуется выбирать автомат с запасом по номиналу.

Выбор номинала вводного автомата

Номинал вводного автомата выбирается исходя из разрешенной максимальной мощности электроустановки. Для расчета можно использовать следующую формулу:


I = P / (U * cosφ)

где:

  • I — номинальный ток автомата
  • P — максимальная мощность
  • U — напряжение сети (220 В)
  • cosφ — коэффициент мощности (обычно 0,8-0,9)

Например, для дома с разрешенной мощностью 15 кВт потребуется вводной автомат на 63 А.

Типичные ошибки при выборе номинала автомата

При подборе автоматических выключателей часто допускаются следующие ошибки:

  1. Выбор слишком маленького номинала, приводящий к частым ложным срабатываниям
  2. Установка автомата с завышенным номиналом, не обеспечивающего защиту проводки
  3. Неучет пусковых токов мощных электроприборов
  4. Игнорирование температурных условий эксплуатации
  5. Нарушение селективности защиты при выборе вводного и групповых автоматов

Во избежание этих ошибок необходимо тщательно рассчитывать требуемый номинал с учетом всех влияющих факторов.

Рекомендации по выбору номинала автомата для типовых цепей

Для типовых бытовых электроцепей можно рекомендовать следующие номиналы автоматических выключателей:

  • Освещение — 10-16 А
  • Розеточные группы — 16-25 А
  • Электроплита — 25-32 А
  • Стиральная машина — 16-20 А
  • Водонагреватель — 16-25 А
  • Кондиционер — 16-20 А

Окончательный выбор делается на основе расчета с учетом мощности конкретных электроприборов и сечения проводки.



Номиналы автоматических выключателей по току для грамотного подбора

Устройства для отключения электричества при перегрузках и коротких замыканиях устанавливают на входе в любую домашнюю сеть. Необходимо правильно рассчитать номиналы автоматических выключателей по току, иначе их работа будет неэффективной. Согласны?

Мы расскажем, как производится расчет параметров автомата, согласно которым подбирают это защитное устройство. Из предложенной нами статьи вы узнаете, как выбрать прибор, требующийся для защиты электросети. С учетом наших советов вы приобретете вариант, четко срабатывающий в опасный для проводки момент.

Содержание статьи:

  • Параметры автоматических выключателей
    • Основные элементы и маркировка
    • Время-токовые характеристики срабатывания
  • Правила выбора номинала
    • Принцип устройства внутриквартирной разводки
    • Суммарная мощность электроприборов
    • Выбор сечения жил
    • Расчет номинала выключателя для защиты кабеля
  • Предупреждение перегрузки от работы потребителей
  • Выводы и полезное видео по теме

Параметры автоматических выключателей

Для обеспечения правильного выбора номинала устройств отключения необходимо понимание принципов их работы, условий и времени срабатывания.

Рабочие параметры автоматических выключателей стандартизированы российскими и международными нормативными документами.

Основные элементы и маркировка

В конструкцию выключателя входят два элемента, которые реагируют на превышение силой тока установленного диапазона значений:

  • Биметаллическая пластина под воздействием проходящего тока нагревается и, изгибаясь, надавливает на толкатель, который разъединяет контакты. Это «тепловая защита» от перегрузки.
  • Соленоид под воздействием сильного тока в обмотке генерирует магнитное поле, которое давит сердечник, а тот уже воздействует на толкатель. Это «токовая защита» от короткого замыкания, которая реагирует на такое событие значительно быстрее, чем пластина.

Типы устройств электрической защиты обладают маркировкой, по которой можно определить их основные параметры.

На каждом автоматическом выключателе обозначены его основные характеристики. Это позволяет не перепутать устройства, когда они установлены в щитке

Тип времятоковой характеристики зависит от диапазона уставки (величины силы тока при которой происходит срабатывание) соленоида. Для защиты проводки и приборов в квартирах, домах и офисах используют выключатели типа «C» или, значительно менее распространенные – «B». Особенной разницы между ними при бытовом применении нет.

Тип «D» используют в подсобных помещениях или столярках при наличии оборудования с электродвигателями, которые имеют большие показатели пусковой мощности.

Существует два стандарта для устройств отключения: жилой (EN 60898-1 или ГОСТ Р 50345) и более строгий промышленный (EN 60947-2 или ГОСТ Р 50030.2). Они отличаются незначительно и автоматы обоих стандартов можно использовать для жилых помещений.

По номинальному току стандартный ряд автоматов для использования в бытовых условиях содержит приборы со следующими значениями: 6, 8, 10, 13 (редко встречается), 16, 20, 25, 32, 40, 50 и 63 A.

Время-токовые характеристики срабатывания

Для того чтобы определить быстроту срабатывания автомата при перегрузке существуют специальные таблицы зависимости времени отключения от коэффициента превышения номинала, который равен отношению существующей силы тока к номинальной:

K = I / In.

Резкий обрыв вниз графика при достижении значения коэффициента диапазона от 5 до 10 единиц, обусловлен срабатыванием электромагнитного расцепителя. Для выключателей типа «B» это происходит при значении от 3 до 5 единиц, а для типа «D» – от 10 до 20.

График показывает зависимость диапазона времени срабатывания автоматов типа «C» от отношения силы тока к значению, которое установлено для этого выключателя

При K = 1,13 автомат гарантированно не отключит линию в течение 1 часа, а при K = 1,45 – гарантированно отключит за это же время. Эти величины утверждены в п. 8.6.2. ГОСТ Р 50345-2010.

Чтобы понять, за какое время сработает защита, например, при K = 2, необходимо провести вертикальную линию от этого значения. В результате получим, что согласно приведенному графику, отключение произойдет в диапазоне от 12 до 100 секунд.

Столь большой разброс времени обусловлен тем, что нагрев пластины зависит не только от мощности проходящего через нее тока, но и параметров внешней среды. Чем выше температура, тем быстрее срабатывает автомат.

Правила выбора номинала

Геометрия внутриквартирных и домовых электрических сетей индивидуальна, поэтому типовых решений по установке выключателей определенного номинала не существует. Общие правила расчета допустимых параметров автоматов достаточно сложны и зависят от многих факторов. Необходимо учесть их все, иначе возможно создание аварийной ситуации.

Принцип устройства внутриквартирной разводки

Внутренние электрические сети имеют разветвленную структуру в виде «дерева» – графа без циклов. Соблюдение такого принципа построения называется , согласно которой оснащаются защитными устройствами все виды электрических цепей.

Это улучшает устойчивость системы при возникновении аварийной ситуации и упрощает работы по ее устранению. Также гораздо легче происходит распределение нагрузки, подключение энергоемких приборов и изменение конфигурации проводки.

У основания графа находится вводной автомат, а сразу после разветвления для каждой отдельной электрической цепи размещают групповые выключатели. Это проверенная годами стандартная схема

В функции вводного автомата входит контроль общей перегрузки – недопущение превышения силой тока разрешенного значения для объекта. Если это произойдет, то существует риск повреждения наружной проводки. Кроме того, вероятно срабатывание защитных устройств за пределами квартиры, которые уже относится к общедомовой собственности или принадлежит местным энергосетям.

В функции групповых автоматов входит контроль силы тока по отдельным линиям. Они защищают от перегрузки кабель на выделенном участке и подключенную к нему группу потребителей электроэнергии. Если при коротком замыкании такое устройство не срабатывает, то его страхует вводной автомат.

Даже для квартир с небольшим количеством электропотребителей желательно выполнить отдельную линию на освещение. При отключении автомата другой цепи, свет не погаснет, что позволит в более комфортных условиях устранить возникшую проблему. Практически в каждом щитке значение номинала вводного автомата меньше чем сумма на групповых.

Суммарная мощность электроприборов

Максимальная нагрузка на цепь возникает при одновременном включении всех электроприборов. Поэтому обычно, суммарную мощность вычисляют простым сложением. Однако в ряде случаев этот показатель будет меньше.

Для некоторых линий, одновременная работа всех подключенных к ней электроприборов маловероятна, а порой и невозможна. В домах иногда специально устанавливают ограничения на работу мощных устройств. Для этого нужно помнить о недопущении их одновременного включения или использовать ограниченное число розеток.

Вероятность одновременной работы всей офисной оргтехники, освещения и вспомогательного оборудования (чайники, холодильники, вентиляторы, обогреватели и т.д.) очень низка, поэтому при расчете максимальной мощности используют поправочный коэффициент

При электрификации офисных зданий для расчетов часто используют эмпирический коэффициент одновременности, значение которого берут в диапазоне от 0,6 до 0,8. Максимальная нагрузка вычисляется умножением суммы мощностей всех электроприборов на коэффициент.

В расчетах существует одна тонкость – необходимо учитывать разницу между номинальной (полной) мощностью и потребляемой (активной), которые связаны коэффициентом (cos (f)).

Это означает, что для работы устройства необходим ток мощности равной потребляемой деленной на этот коэффициент:

Ip = I / cos (f)

Где:

  • Ip – сила номинального тока, которую применяют в расчетах нагрузки;
  • I – сила потребляемого прибором тока;
  • cos (f) <= 1.

Обычно номинальный ток сразу или через указание величины cos (f) указывают в техническом паспорте электрического прибора.

Так, например, значение коэффициента для люминесцентных источников света равно 0,9; для LED-ламп – около 0,6; для обыкновенных ламп накаливания – 1. Если документация утеряна, но известна потребляемая мощность бытовых устройств, то для гарантии берут cos (f) = 0,75.

Указанные в таблице рекомендуемые значения коэффициента мощности можно использовать при расчете электрических нагрузок, когда отсутствуют данные о номинальном токе

О том, как подобрать автоматический выключатель по мощности нагрузки, написано в , с содержанием которой мы советуем ознакомиться.

Выбор сечения жил

Прежде чем прокладывать силовой кабель от распределительного щитка к группе потребителей, необходимо вычислить мощность электроприборов при их одновременной работе. Сечение любой ветви выбирают по таблицам расчета в зависимости от типа металла проводки: меди или алюминия.

Производители проводов сопровождают выпускаемую продукцию подобными справочными материалами. Если они отсутствуют, то ориентируются на данные из справочника «Правила устройства электрооборудования» или производят .

Однако часто потребители перестраховываются и выбирают не минимально допустимое сечение, а на шаг большее. Так, например, при покупке медного кабеля для линии 5 кВт, выбирают сечение жил 6 мм2, когда по таблице достаточно значения 4 мм2.

Справочная таблица, представленная в ПУЭ, позволяет выбрать необходимое сечение из стандартного ряда для различных условий эксплуатации медного кабеля

Это бывает оправдано по следующим причинам:

  • Более длительная эксплуатация толстого кабеля, который редко подвергается предельно допустимой для его сечения нагрузке. Заново выполнять прокладку электропроводки – непростая и дорогостоящая работа, особенно если в помещении сделан ремонт.
  • Запас пропускной способности позволяет беспроблемно подключать к ветви сети новые электроприборы. Так, в кухню можно добавить дополнительную морозильную камеру или переместить туда стиральную машину из ванной комнаты.
  • Начало работы устройств, содержащих электродвигатели, дает сильные стартовые токи. В этом случае наблюдается просадка напряжения, которая выражается не только в мигании ламп освещения, но и может привести к поломке электронной части компьютера, кондиционера или стиральной машины. Чем толще кабель, тем меньше будет скачок напряжения.

К сожалению, на рынке много кабелей, выполненных не по ГОСТу, а согласно требованиям различных ТУ.

Часто сечение их жил не соответствует требованиям или они выполнены из токопроводящего материала с большим сопротивлением, чем положено. Поэтому реальная предельная мощность, при которой происходит допустимый нагрев кабеля, бывает меньше чем в нормативных таблицах.

Эта фотография показывает отличия между кабелями, выполненными по ГОСТ (слева) и согласно ТУ (справа). Очевидна разница в сечении жил и плотности прилегания изоляционного материала

Расчет номинала выключателя для защиты кабеля

Устанавливаемый в щитке автомат должен обеспечить отключение линии при выходе мощности тока за пределы диапазона, разрешенного для электрического кабеля. Поэтому для выключателя необходимо провести расчет максимально допустимого номинала.

По ПУЭ допустимую длительную нагрузку проложенных в коробах или по воздуху (например, над натяжным потолком) медных кабелей, берут из приведенной выше таблицы. Эти значения предназначены для аварийных случаев, когда идет перегрузка по мощности.

Некоторые проблемы начинаются при соотнесении номинальной мощности выключателя длительному допустимому току, если это делать в соответствии с действующим ГОСТ Р 50571.4.43-2012.

Приведен фрагмент п. 433.1 ГОСТ Р 50571.4.43-2012. В формуле «2» допущена неточность, а для правильного понимания определения переменной In нужно учесть Приложение «1»

Во-первых, в заблуждение вводит расшифровка переменной In, как номинальной мощности, если не обратить внимания на Приложение «1» к этому пункту ГОСТа. Во-вторых, в формуле «2» существует опечатка: коэффициент 1,45 добавлен неправильно и этот факт констатируют многие специалисты.

Согласно п. 8.6.2.1. ГОСТ Р 50345-2010 для бытовых выключателей с номиналом до 63 A условное время равно 1 часу. Установленный ток расцепления равен значению номинала, умноженного на коэффициент 1,45.

Таким образом, согласно и первой и измененной второй формулам номинальная сила тока выключателя должна рассчитываться по следующей формуле:

In <= IZ / 1,45

Где:

  • In – номинальный ток автомата;
  • IZ – длительный допустимый ток кабеля.

Проведем расчет номиналов выключателей для стандартных сечений кабелей при однофазном подключении с двумя медными жилами (220 В). Для этого разделим длительный допустимый ток (при прокладке по воздуху) на коэффициент расцепления 1,45.

Выберем автомат таким образом, чтобы его номинал был меньше этого значения:

  • Сечение 1,5 мм2: 19 / 1,45 = 13,1. Номинал: 13 A;
  • Сечение 2,5 мм2: 27 / 1,45 = 18,6. Номинал: 16 A;
  • Сечение 4,0 мм2: 38 / 1,45 = 26,2. Номинал: 25 A;
  • Сечение 6,0 мм2: 50 / 1,45 = 34,5. Номинал: 32 A;
  • Сечение 10,0 мм2: 70 / 1,45 = 48,3. Номинал: 40 A;
  • Сечение 16,0 мм2: 90 / 1,45 = 62,1. Номинал: 50 A;
  • Сечение 25,0 мм2: 115 / 1,45 = 79,3. Номинал: 63 A.

Автоматические выключатели на 13A в продаже бывают редко, поэтому вместо них чаще используют устройства с номинальной мощностью 10A.

Кабели на основе алюминиевых жил сейчас редко используют при монтаже внутренней проводки. Для них тоже есть таблица, позволяющая выбрать сечение по нагрузке

Подобным способом для алюминиевых кабелей рассчитаем номиналы автоматов:

  • Сечение 2,5 мм2: 21 / 1,45 = 14,5. Номинал: 10 или 13 A;
  • Сечение 4,0 мм2: 29 / 1,45 = 20,0. Номинал: 16 или 20 A;
  • Сечение 6,0 мм2: 38 / 1,45 = 26,2. Номинал: 25 A;
  • Сечение 10,0 мм2: 55 / 1,45 = 37,9. Номинал: 32 A;
  • Сечение 16,0 мм2: 70 / 1,45 = 48,3. Номинал: 40 A;
  • Сечение 25,0 мм2: 90 / 1,45 = 62,1. Номинал: 50 A.
  • Сечение 35,0 мм2: 105 / 1,45 = 72,4. Номинал: 63 A.

Если производитель силовых кабелей заявляет иную зависимость допустимой мощности от площади сечения, то необходимо пересчитать значение для выключателей.

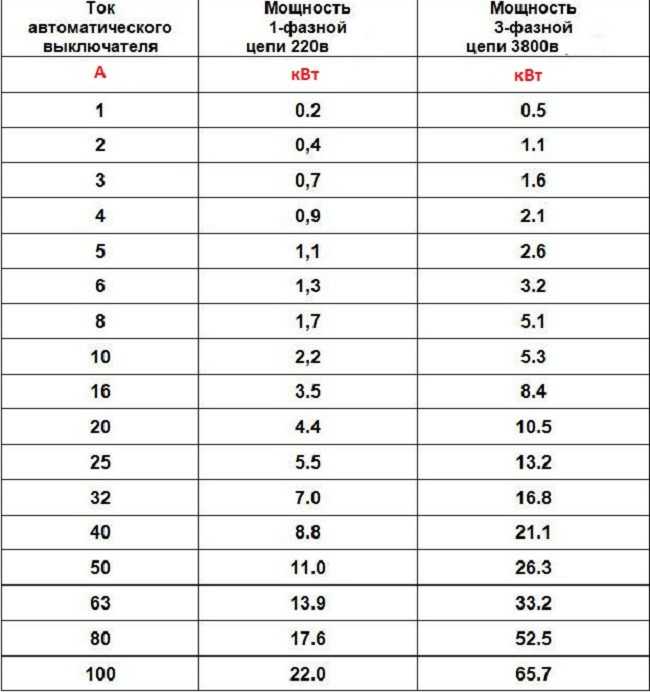

Формулы зависимости силы тока от мощности для однофазной и трехфазной сети отличаются. Многие люди, которые имеют приборы, рассчитанные на напряжения 380 Вольт, на этом этапе допускают ошибку

Как определить технические параметры автоматического выключателя по маркировке, подробно . Рекомендуем ознакомиться с познавательным материалом.

Предупреждение перегрузки от работы потребителей

Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля.

Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель. Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии.

Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.

Например, при заклинивании подшипника электродвигателя, ток в обмотке резко увеличивается, но не до значений короткого замыкания. Если автомат среагирует быстро, то обмотка не успеет оплавиться, что спасет двигатель от дорогостоящей процедуры перемотки.

Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

Если количество установленных в распределительный щит групповых автоматов велико, то их необходимо подписать и пронумеровать. Иначе можно запутаться

Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 — 25) * 1,45 * 220 = 2,2 кВт.

Это очень мало относительно общего потребления. При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях.

Поэтому чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.

Рассмотрим возможность с номиналом 20A на примере выделенной для кухни отдельной линии.

К ней подсоединены и могут быть одновременно включены следующие электроприборы:

  • Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
  • Две морозильные камеры, мощностью 200 Вт;
  • Духовка, мощностью 3,5 кВт;
  • При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.

Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.

На кухне постоянное подключение к электричеству должно быть у холодильного оборудования и плиты. Если существует риск превышения силы тока, то одновременную работу остальных устройств можно исключить, выделив для них всего две розетки

При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.

Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.

Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.

Единственный нюанс заключается в возможности увеличения напряжения до 230 В, что разрешено нормативными документами. В частности ГОСТ 29322-2014 (IEC 60038:2009) определяет стандартное напряжение равным 230 В с возможностью использования 220 В.

Сейчас в большинство сетей электричество подают напряжение 220 В. Если же параметр тока приведен к международному стандарту 230 В, то можно пересчитать номиналы в соответствии с этим значением.

Выводы и полезное видео по теме

Устройство выключателя. Выбор вводного автомата в зависимости от подключаемой мощности. Правила распределения питания:

Выбор выключателя по пропускной способности кабеля:

Расчет номинального тока выключателя – сложная задача, для решения которой необходимо учесть множество условий. От установленного автомата зависит удобство обслуживания и безопасность работы локальной электросети.

В случае возникновения сомнений в возможности сделать правильный выбор необходимо обратиться к опытным электрикам.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в подборе автоматических выключателей. Поделитесь полезной информацией и фото по теме статьи, задавайте вопросы.

Номинал и токовые характеристики автоматических выключателей

Здравствуйте, уважаемые читатели сайта elektrik-sam.info.

В этой статье мы рассмотрим основные характеристики автоматических выключателей, которые необходимо знать, чтобы правильно ориентироваться при их выборе — это номинальный ток и время токовые характеристики автоматических выключателей.

Напомню, что эта публикация входит в серию статей и видео, посвященных электрическим аппаратам защиты из курса Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Основные характеристики автоматического выключателя указываются на его корпусе, где также наносится торговая марка или бренд производителя и каталожный либо серийный номер.

Самая главная характеристика автоматического выключателя – номинальный ток. Это максимальный ток (в Амперах), который может протекать через автомат бесконечно долго, не отключая защищаемую цепь. При превышении протекающим током этой величины, автомат срабатывает и размыкает защищаемую цепь.

Ряд значений номинального тока автоматических выключателей стандартизован и составляет:

6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А.

Величина номинального тока автомата указывается на его корпусе в амперах и соответствует температуре окружающей среды +30˚С. С увеличением температуры, значение номинального тока снижается.

Также автоматы в электрощитах обычно устанавливаются по несколько штук в ряд вплотную друг к другу, это приводит к увеличению температуры (автоматы «подогревают» друг друга) и снижению величины коммутируемого ими тока.

Некоторые производители автоматических выключателей указывают в каталогах поправочные коэффициенты для учета этих параметров.

Подробно о влиянии температуры окружающей среды и количества рядом установленных аппаратов защиты смотрите в статье Почему в жару срабатывает автоматический выключатель.

В момент подключения в электрическую сеть некоторых потребителей, например, холодильников, пылесосов, компрессоров и др. в цепи кратковременно возникают пусковые токи, которые могут в несколько раз превышать номинальный ток автомата. Для кабеля такие кратковременные броски тока не страшны.

Поэтому, чтобы автомат не выключался каждый раз при небольшом кратковременном возрастании тока в цепи, применяют автоматы с разными типами время-токовой характеристики.

Таким образом, следующая основная характеристика:

время-токовая характеристика срабатывания автоматического выключателя – это зависимость времени отключения защищаемой цепи, от силы протекающего через нее тока. Ток указывается как отношение к номинальному току I/Iном, т.е. во сколько раз протекающий через автомат ток превышает номинальный для данного автоматического выключателя.

Важность этой характеристики заключается в том, что автоматы с одинаковым номиналом будут отключаться по-разному (в зависимости от типа время-токовой характеристики). Это дает возможность уменьшить количество ложных срабатываний, применяя автоматические выключатели с различными токовыми характеристиками для разных типов нагрузки,

Рассмотрим типы время-токовых характеристик:

— Тип A (2-3 значения номинального тока) применяются для защиты цепей с большой протяженностью электропроводки и для защиты полупроводниковых устройств.

— Тип B (3-5 значений номинального тока) применяются для защиты цепей с малым значением кратности пускового тока с преимущественно активной нагрузкой (лампы накаливания, обогреватели, печи, осветительные электросети общего назначения). Показаны для применения в квартирах и жилых зданиях, где нагрузки в основном активные.

— Тип C (5-10 значений номинального тока) применяются для защиты цепей установок с умеренными пусковыми токами — кондиционеры, холодильники, домашние и офисные розеточные группы, газоразрядные лампы с повышенным пусковым током.

— Тип D (10-20 значений номинального тока) применяются для защиты цепей, питающих электроустановки с высокими пусковыми токами (компрессоры, подъемные механизмы, насосы, станки). Устанавливаются, в основном, в производственных помещениях.

— Тип K (8-12 значений номинального тока) применяются для защиты цепей с индуктивной нагрузкой.

— Тип Z (2,5-3,5 значений номинального тока) применяются для защиты цепей с электронными приборами, чувствительными к сверхтокам.

В быту обычно используются автоматические выключатели с характеристиками B,C и очень редко D. Тип характеристики обозначается на корпусе автомата латинской буквой пред значением номинального тока.

Маркировка «С16» на автоматическом выключателе будет обозначать, что он имеет тип мгновенного расцепления С (т.е. срабатывает при величине тока от 5 до 10 значений от номинального тока) и номинальный ток, равный 16 А.

Время-токовая характеристика автоматического выключателя обычно приводится в виде графика. На горизонтальной оси указывается кратность значения номинального тока, а по вертикальной оси — время срабатывания автомата.

Широкий диапазон значений на графике обусловлен разбросом параметров автоматических выключателей, которые зависят от температуры — как внешней, так и внутренней, поскольку автоматический выключатель нагревается проходящим через него электрическим током, особенно, при аварийных режимах — током перегрузки или током короткого замыкания (КЗ).

На графике видно, что при значении I/Iн≤1 время отключения автоматического выключателя стремится к бесконечности. Другими словами, до тех пор, пока ток, протекающий через автоматический выключатель, меньше или равен номинальному току, автоматический выключатель не сработает (не отключится).

Также график показывает, что чем больше значение I/Iн (т.е. чем больше протекающий через автомат ток превышает номинальный), тем быстрее автоматический выключатель отключится.

При протекании через автоматический выключатель тока, величина которого равна нижней границе диапазона срабатывания электромагнитного расцепителя (3In для «В», 5In для «С» и 10In для «D»), он должен отключиться за время более 0,1с.

При протекании тока, равного верхней границе диапазона срабатывания электромагнитного расцепителя (5In для «В», 10In для «С» и 20In для «D»), автоматический выключатель отключится за время менее 0,1с. Если значение тока главной цепи находится внутри диапазона токов мгновенного расцепления, автоматический выключатель расцепляется либо с незначительной выдержкой, либо без задержки времени (менее 0,1 с).

В следующих статьях мы продолжим рассмотрение характеристик автоматических выключателей, методику и стратегию их расчета и выбора, потому если хотите не пропустить новые интересные материалы по этой теме — подписывайтесь на новости сайта, форма подписки внизу статьи.

В заключении статьи подробное видео Номинал и токовые характеристики автоматических выключателей:




Рекомендую прочитать:



Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Разница между номинальным, номинальным и рабочим напряжением

В этом посте мы обсудим разницу между номинальным, номинальным и рабочим напряжением. Срок службы оборудования увеличивается при работе при расчетном рабочем напряжении.

Для электрического оборудования широко используются три термина номинального напряжения.

  • Номинальное напряжение.
  • Номинальное напряжение. Таким образом, номинальное напряжение любого электрооборудования представляет собой максимальное напряжение, при котором оборудование может работать в пределах его теплового предела, не подвергая опасности срок службы оборудования . Разработчик оборудования также принимает во внимание запас прочности по напряжению при проектировании для работы оборудования в диапазоне номинального напряжения.
    Подробнее: Что такое напряжение?

    На паспортной табличке двигателя номинальное напряжение указано как 440+/- 10 %. Это означает, что оборудование можно безопасно эксплуатировать в диапазоне напряжений 39 В.от 6 до 484 вольт. Нижний предел напряжения составляет 396 вольт, а верхний предел напряжения составляет 484 вольта. Если оборудование работает в этом диапазоне, оборудование будет работать надежно. Запас +/10 % является запасом безопасности по напряжению.

    Подробнее: Класс защиты и измерения точности CT

    Номинальное напряжение

    Напряжение в системе: 440 В, 690 В, 3,3 кВ, 6,6 кВ, 11 кВ, 33 кВ, 66 кВ, 132 кВ, 220 кВ, 400 кВ, 765 кВ. Уровень напряжения системы электроснабжения известен как номинальное напряжение или напряжение системы. Разработчик оборудования сначала учитывает номинальное напряжение, при котором работает оборудование. При проектировании оборудования проектировщик исходит из запаса прочности по напряжению +/- 10 % и выше.

    Рабочее напряжение

    Рабочее напряжение оборудования — это напряжение, при котором работает оборудование. Для надежной работы оборудование должно работать в диапазоне номинального напряжения. Например, асинхронный двигатель с номинальным напряжением 440 В +/- 10 % может работать в диапазоне напряжений 39от 6 до 484 В для номинального или системного напряжения 440 Вольт. Рабочее напряжение — это фактическое напряжение, подаваемое на клемму оборудования.

    Фактическое измерение напряжения, подаваемого на клемму оборудования, можно измерить с помощью мультиметра. Напряжение, при котором работает оборудование, называется рабочим напряжением. Рабочее напряжение оборудования должно находиться в диапазоне номинального напряжения для безопасной, экономичной и надежной работы.

    В некотором оборудовании, таком как асинхронный двигатель,  Если приложенное напряжение выше или ниже по величине, чем его номинальное напряжение, производительность оборудования сильно пострадает.

    Например, автоматический выключатель, установленный для энергосистемы 132 кВ, имеет следующие характеристики.

    Номинальное напряжение — 132 кВ
    Номинальное напряжение — 132 кВ +/- 10 %

    Разработчик оборудования поддерживает максимальное номинальное напряжение оборудования выше номинального напряжения или напряжения системы. Оборудование, рассчитанное на более высокое напряжение, чем его максимальное номинальное напряжение, имеет лучший коэффициент безопасности.

    Если рабочее напряжение выходит за пределы диапазона номинального напряжения, это отрицательно сказывается на работе оборудования. Энергетическая компания поддерживает напряжение в сети в пределах +/- 10 %.

    Читать Далее:

    Связанные посты:

    , пожалуйста, следуйте и как нас:

    .

    CIOD MR Image CIOD NM Image CIOD US Image CIOD US Multi-frame Image CIOD Secondary Capture Image CIOD Многокадровое однобитовое изображение SC CIOD Многокадровое полутоновое байтовое изображение SC CIOD Многокачественный слов серого цвета SC. -Рэя радиофлюороскопическое изображение CiOD RT Изображение CIOD RT DOSE CIOD RT STORTION
    • 5 CIOD RT STORU0033 CIOD RT Plan CIOD PET Image CIOD Digital X-Ray Image CIOD Digital Mammography X-Ray Image CIOD Цифровой внутриротовой рентгеновский снимок CIOD Протокол лучевой терапии Протокол лечения CIOD44444444440033 CIOD RT Treatment Summary Record CIOD VL Endoscopic Image CIOD VL Microscopic Image CIOD VL Slide-Coordinates Microscopic Image CIOD VL Фотографическое изображение CIOD Видеоэндоскопическое изображение CIOD Video Microscopic Image CIOD Video Photographic Image CIOD VL Whole Slide Microscopy Image CIOD Real-Time Video Endoscopic Image CIOD Видео в реальном времени Фотографическое изображение CIOD Оттенки серого Softcopy Presentation State CIOD Color SoftCopy Состояние презентации CIOD Псевдо-цветов XA/XRF Grayscale Softcopy Presentation State CIOD Advanced Blending Presentation State CIOD Basic Voice Audio Waveform CIOD 12-Lead ECG CIOD General ECG CIOD Ambulatory ECG CIOD Hemodynamic Waveform CIOD Кривая базовой электрофизиологии сердца CIOD Кривая артериального пульса CIOD Respiratory Waveform CIOD General Audio Waveform CIOD Real-Time Audio Waveform CIOD Basic Text SR CIOD Расширенный SR CIOD Комплексный SR CIOD Документ выбора ключевого объекта CIOD Mammography CAD SR CIOD Chest CAD SR CIOD Procedure Log CIOD X-Ray Radiation Dose SR CIOD Отчет о назначении очков CIOD CAD толстой кишки SR CIOD Отчет о толщине и объеме макулярной сетки CIOD Implantation Plan SR Document CIOD Comprehensive 3D SR CIOD Radiopharmaceutical Radiation Dose SR CIOD Extensible SR CIOD Acquisition Context SR CIOD Упрощенная эхокардиография взрослых SR CIOD ОТЧЕТ ОБРАЗОВАНИЯ ДОЛИЦИИ ДОЛЕГО ДОЛИЯ ДЛЯ ОБРАЗОВАНИЯ. Улучшенное МР-изображение CIOD МР-спектроскопия CIOD Enhanced MR Color Image CIOD Raw Data CIOD Enhanced CT Image CIOD Spatial Registration CIOD Deformable Spatial Registration CIOD Пространственные координаты CIOD Офтальмологическая фотография 8-битное изображение CIOD Ophthalmic Photography 16 Bit Image CIOD Stereometric Relationship CIOD Hanging Protocol CIOD Encapsulated PDF CIOD Encapsulated CDA CIOD Картирование реальных значений CIOD Расширенное изображение XA CIOD Enhanced XRF Image CIOD RT Ion Plan CIOD Patient M Module — Patient Clinical Trial Subject U Module — Пациент Общее исследование M Модуль — Исследование Исследование пациента U Модуль — Исследование Clinical Trial Study U Module — Study RT Series M Module — Series Clinical Trial Series U Module — Series Frame of Reference M Модуль — система координат Общее оборудование M Модуль — оборудование RT Общий план M Модуль — План RT Рецепт U Модуль — План RT Таблицы допусков 700333333333333333333333 годы.333333333333330 годы333333333330 годы33333333333333 годы33333333333333 годы33333333333333 гг. Схема фракции U Модуль — План RT Ионные лучи C Модуль — План (300A, 03A2).0033 1 Последовательность (0008 0070) Производитель 3 Длинная строка (0008,0080). Адрес учреждения 3 Краткий текст (0008,1040) Название отдела учреждения 3 Длинная строка Тип ,040 (049) Код учреждения 10033 3 Последовательность (0008,1090) Название модели производителя 3 Длинная струна (0018,1000). , 00B2) Название машины для обработки 2 Короткая строка (300A, 00B3) Первичный дозиметный блок 1 Кодовая строка (300A, 00C0C0C033 (300A, 00C0C0C.C033 (300A, 00C0C0C03.0855 1 Integer String (300A, 00C2). ) Тип луча 1 Кодовая строка (300A, 00C6) Тип радиации 1 Код Строка (300A, 00CE). Обработка типа 9085 19003 (300A, 00CE).0033 (300A, 00D0) Количество клиньев 1 Integer String (300A, 00D7). Количество компенсаторов 1 Integer String (300A, 00ED) Количество BOLI 1 Integer String (300A, 00F0F0F0) Номер 3 (300A, 00F0F0) Номер (300A, 00F0F0) Номер (300A, 00F0F0) Номер 3 (300A, 00F0F0). 0033 (300A, 00F3) Общая блок-лоток для водного эквивалентного. Вес метрсета 1C Десятичная строка (300A, 0110) Количество контрольных точек 1 Integer String (300A, 0150) фиксация 9034 (300A, 0150).0033 Code String (300A,02E3) Total Compensator Tray Water-Equivalent Thickness 3 Single (300A,02EA) Ion Range Compensator Sequence 1C Sequence ( 300A, 0302) Массовая номера излучения 1C Интеллер (300A, 0304).0033 1C Signed Short (300A,0308) Scan Mode 1 Code String (300A,0309) Modulated Scan Mode Type 1C Code String ( 300A, 030a) Виртуальные расстояния оси источника 1 Одиночный (300A, 030C) Последовательность морда 3 Последовательность (300A, 0312) Номер (300A, 0312). 0855 1 Integer String (300A, 0314) Последовательность смены 1C Последовательность (300A, 0330). 300A, 0332) Последовательность бокового распространения устройств 1C Последовательность (300A, 0340) Номер модуляторов диапазона 1 Интюгерная строка39 (3003303030. 30033.0033 1C Последовательность (300A, 0350) Тип поддержки пациента 1 Строка кода (300A, 0352). , 0354) Код аксессуара поддержки пациентов 3 Длинная строка (300A, 0356) Фиксационный свет Азимутальный угол 3 Один (300A, 0358). 0033 3 Single (300A,03A4) Ion Beam Limiting Device Sequence 3 Sequence (300A,03A6) Ion Block Sequence 1C Sequence (300A , 03A8) Последовательность контрольной точки ионной контрольной точки 1 Последовательность (300A, 03AA) Последовательность ионного клина 1C Последовательность (300A, 0420.0033 3 Sequence (300A,0505) Depth Dose Parameters Sequence 3 Sequence (300A,0501) Distal Depth Fraction 1 Single (300A, 0502) Дистальная глубина 1 Одиночный (300A, 0503) Фракции модуляции номинальной диапазоны 1C Одиночные (300A, 0504). 0033 1C Single (300A,0512) Reference Dose Definition 1 Code String (300C,0042) Referenced Reference Image Sequence 3 Sequence (300C , 006a) Ссылка на установку пациента Номер 3 Integer String (300C, 0080) Ссылка на дозу 3. Ссылка (300C, 00.03.0033 3 Integer String (300C, 00B0) Ссылка на болюсную последовательность 1C US U Одобрение U334 U334 U334 U334.3333333333033303033013 годы —3333333033303301330330 гг. — Plan SOP Common M Module — Plan Common Instance Reference U Module — Plan4 RT Ion Beams Treatment Record CIOD Segmentation CIOD Ophthalmic Tomography Image CIOD X-Ray 3D Angiographic Image CIOD X- Рентгенологическое 3D-черепно-лицевое изображение CIOD Изображение томосинтеза молочной железы CIOD Улучшенное изображение ПЭТ CIOD Surface Segmentation CIOD Color Palette CIOD Enhanced US Volume CIOD Lensometry Measurements CIOD Autorefraction Measurements CIOD Кератометрические измерения CIOD Субъективные измерения рефракции CIOD Visual Acuity Measurements CIOD Ophthalmic Axial Measurements CIOD Intraocular Lens Calculations CIOD Generic Implant Template CIOD Шаблон сборки имплантата CIOD Группа шаблонов имплантата CIOD RT Beams Delivery Instruction CIOD Ophthalmic Visual Field Static Perimetry Measurements CIOD Intravascular Optical Coherence Tomography Image CIOD Ophthalmic Thickness Map CIOD Сетка сканирования поверхности CIOD Облако точек сканирования поверхности CIOD Устаночный преобразованный усиленный КТ изображение CIOD COIRSENTED ENHANDAND MR CIOD Рентгеновское изображение молочной железы в проекции CIOD Параметрическая карта CIOD Широкий поля офтальмографическая фотография Стереографическая проекция изображения CIOD Широкая полевая фотография. CIOD Planar MPR Volumetric Presentation State CIOD Volume Rendering Volumetric Presentation State CIOD Content Assessment Results CIOD CT Performed Procedure Protocol CIOD CT Defined Procedure Protocol CIOD Protocol Approval CIOD Офтальмологическая когерентная томография En Face Image CIOD Офтальмологическая оптическая когерентная томография Анализ объема B-скана CIOD Encapsulated STL CIOD Encapsulated OBJ CIOD Encapsulated MTL CIOD RT Physician Intent CIOD RT Аннотация сегмента CIOD RT Radiation Set CIOD C-Arm Фотонно-электронное излучение CIOD Tomotherapeutic Radiation CIOD Robotic-Arm Radiation CIOD Basic Directory CIOD
    • Report Error
    • View in Standard

    Атрибут доли модуляции номинального диапазона

    Тег (300A,0503)
    Тип Условно требуется (1C)
    Ключевое слово NominalRangeModulationFraction Фракции определения эталонной дозы (300A, 0512), определяющие проксимальный и дистальный пределы, на которых определяется область с модулированным диапазоном.

    Содержит два значения. Первое значение определяет значение фракции модуляции на проксимальном пределе, а второе значение определяет значение фракции модуляции на дистальном пределе.

    Значение 1,0 относится к 100% уровню эталонной дозы, как определено в Определении эталонной дозы (300A, 0512).

    Требуется, если присутствует номинальный диапазон глубин модуляции области (300A, 0504).

    См. раздел C.8.8.25.9.

    • Сообщить об ошибке
    • Просмотр в стандартном режиме
    • Свернуть

    Раздел C.8.8.25.9

    C.8.8.25.9 Атрибуты последовательности параметров глубины дозы

    Некоторые системы доставки определяют настройки переключателя диапазона (или энергии луча) и модуляторов диапазона на основе клинических параметров.

    Атрибуты, упомянутые в этом разделе, представляют эти клинические параметры.

    Когда присутствует последовательность параметров дозирования глубины (300A, 0505), эти спецификации имеют приоритет над определениями переключателей диапазона, определенных в последовательности настроек переключателя диапазона (300A, 0360), и модулятора диапазона, определенного в последовательности настроек модулятора диапазона (300A, 0380).

    ).

    Следующие три рисунка поясняют использование атрибутов Range Modulated Region.

    Рисунок C.8.8.25.9-1 показывает пример этих Атрибутов со следующими значениями:

    • Номинальный диапазон Глубины модулированной области (300A, 0504) = 147\298

    • Определение эталонной дозы (300A, 0512) = ЦЕНТР

    • Дистальная глубина (300A,0502) = 301

    • Фракция дистальной глубины (300A, 0501) = 0,9

    • Доля модуляции номинального диапазона (300A,0503) = 0,95\0,98

    Рисунок C.8.8.25.9-1. Атрибуты, определяющие параметры распределения дозы по глубине в случае определения эталонной дозы (300A,0512) = ЦЕНТР

    Рисунок C.8.8.25.9-2 представляет собой расширение крутоградиентной части кривой глубинной дозы для лучшей читаемости параметров, аннотирующих эту часть.

    Рисунок C.8.8.25.9-2. Атрибуты, определяющие общее распределение дозы по глубине. Абсцисса расширена вблизи дистального края распределения дозы.

    Определенные термины для эталонного определения дозы (300A,0512):

    НАИБОЛЬШИЙ

    Для определения фракций используется максимальная доза для наибольшей энергии немодулированного по дальности компонента.

    МАКСИМУМ

    Для определения фракций используется максимальная доза из модулированного по дальности распределения дозы по глубине.

    ЦЕНТР

    Доза, измеренная в центре модулированной по дальности области распределения дозы по глубине, используется для определения фракций.

    На рисунке C.8.8.25.9-3 показано использование Определения дозы Определенного технического задания (300A, 0512).

    На рисунке C.8.8.25.9-3 область модуляции определяется так же, как на рисунке C.8.8.25.9-1:

    . В этом примере 100% контрольный уровень для определения дозы определяется для Определенных терминов, указанных в определении контрольной дозы (300A,0512), следующим образом:

    НАИБОЛЬШИЙ

    Максимальная доза для наибольшей энергии немодулированного по дальности компонента находится на уровне 304 мм и используется для определения фракций.

    Похожие записи

    21.11.2024 0

    Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

    19.11.2024 0

    Новорожденный какает слизью: причины появления слизи в кале грудничка

    19.11.2024 0

    Гемангиома у новорожденных: причины, виды, лечение и профилактика

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
