Номиналы дифавтоматов: время срабатывания, размер, сертификация ГОСТ, токовые параметры

Советы по выбору дифференциального автомата для дома и квартиры

Требования безопасности обустройства электрических сетей, предназначенных для частного дома, квартиры или для дачи, предусматривают установку и подключение двух видов защиты. Первая — от короткого замыкания (КЗ) и контроль по токовой нагрузке. Вторая — защита жизни и здоровья человека от поражающего воздействия электричества в случае соприкосновения с токоведущими частями электрооборудования, а также в случаях токовых утечек. В обоих случаях защититься можно, подключив в щитке дифференциальный автомат. Однако чтобы аппарат работал правильно, нужно с пониманием подойти к выбору его характеристик. Далее мы расскажем, как выбрать дифавтомат по мощности и току утечки.

• Какие бывают аналоги?
• Когда рационально выбирать дифференциальный автомат?
• Критерии выбора

Какие бывают аналоги?

Функции защиты от короткого замыкания и токовых перегрузок выполняют электрические автоматы (АВ), давно вытеснившие из обихода пробковые предохранители. Срабатывание по токовым утечкам обеспечивают изделия, сравнительно недавно ставшие обязательным элементом электрических сетей, получившие название устройства защитного отключения (УЗО). В последнее время особую популярность приобретают дифференциальные автоматы, обладающие защитными функциями, как от коротких замыканий, так и от токов утечек. Человек, особенно не искушенный в вопросах электротехники, порою не может решить, что выбрать в качестве защиты электрооборудования электрической сети, дифференциальный автомат или сочетание автоматического выключателя и УЗО.

На вопрос, в пользу какого оборудования сделать выбор, однозначного ответа нет, потому что и дифавтомату, и устройству защитного отключения свойственны, как преимущества, так и недостатки. В конечном счете, все зависит от конкретных обстоятельств. В одной из своих статей мы рассматривали вопрос, что выбрать: дифференциальный автомат или УЗО.

Когда рационально выбирать дифференциальный автомат?

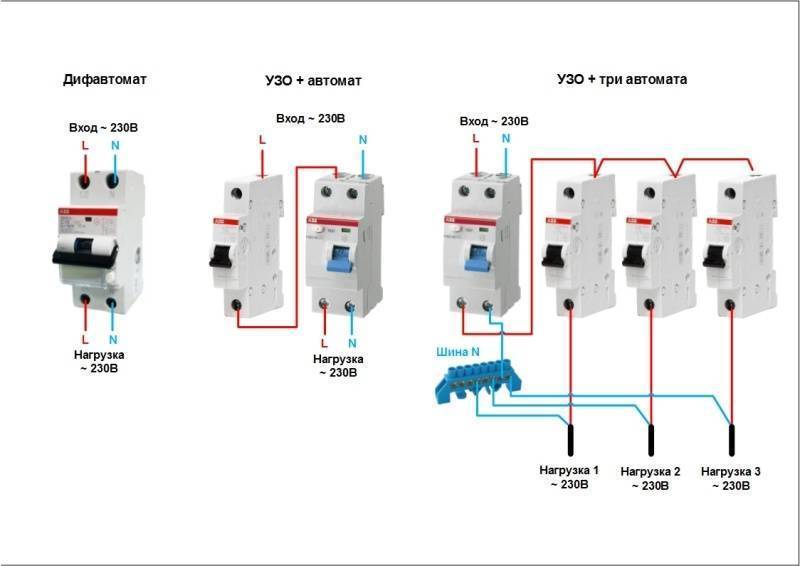

Существует ряд факторов, свидетельствующих в пользу установки УЗО, но бесспорным остается одно из важнейших преимуществ выбора дифавтомата – это экономия места для установки оборудования в распределительном щите. Высокая степень энергонасыщенности жилья современного человека требует соответствующего уровня защиты оборудования от токов коротких замыканий, перегрузок по мощности, а также надежной электробезопасности. Особое внимание следует обустройству и выбору защиты от токовых утечек, предназначенной для стиральной машины, электрокотла, водонагревателя, бани, ванной комнаты и насоса.

При проектировании схемы электрической сети необходимо учесть, что УЗО, подключенное в цепь каждого из вышеперечисленных потребителей, необходимо обеспечить защитой от короткого замыкания и перегрузок по току, то есть на каждый УЗО потребуется установка автоматического выключателя. В итоге может получиться так, что для этого не будет хватать места на din-рейке щитка. Выбор дифавтовтомата, сочетающего в себе функции АВ и УЗО позволяет более рационально использовать электрический щит.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика. Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

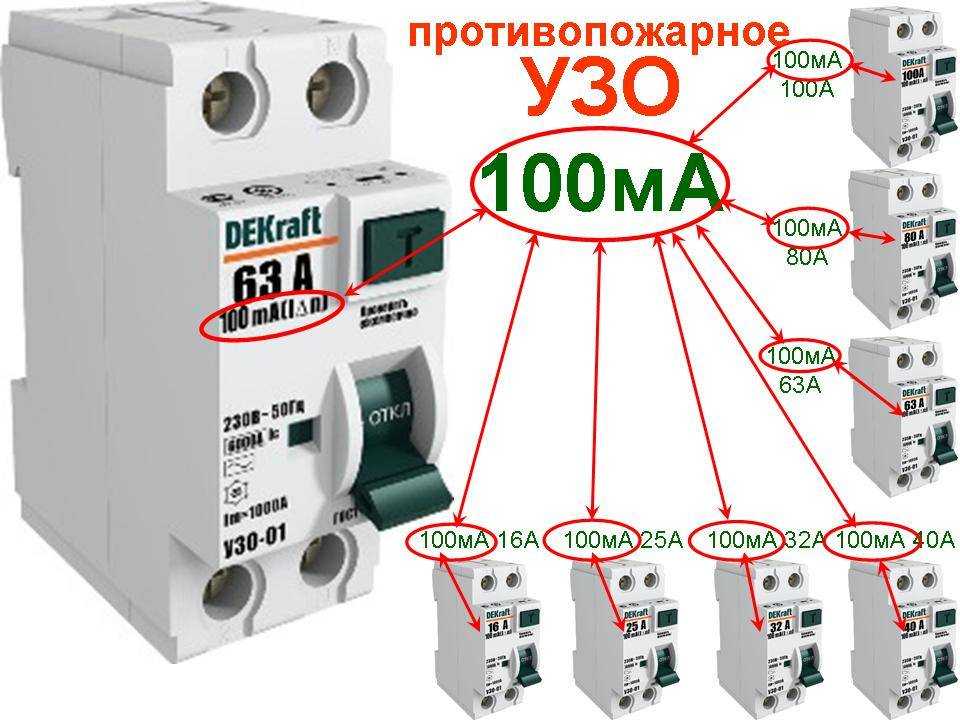

Ток утечки.  Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы. На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

• А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
• АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

• Лучшие производители автоматических выключателей
• Как выбрать УЗО для квартиры
• Подключение дифавтомата своими руками

Разбираемся в маркировке дифавтоматов [15 пунктов]

Для расшифровки маркировки дифавтомата не нужно быть электриком. Разобраться в особенностях можно за несколько минут, так как информация на оборудовании всегда стандартна. Это касается как отечественных, так и импортных вариантов, что еще больше упрощает дело. Главное – знать, где на корпусе дифференциального автомата находятся те или иные данные.

Особенности дифавтоматов

Часто встречается вопрос, как по маркировке отличить дифавтомат от УЗО. В первую очередь следует разобраться, что представляет собой оборудование. Оно совмещает в себе сразу две функции:

1. Автомат необходим для защиты электрической проводки в доме или квартире от перегрузок и коротких замыканий.

2. Устройство защитного отключения также входит в конструкцию. Оно постоянно замеряет показатели исходящего и входящего тока и сравнивает их. Если значения отклоняются больше, чем это допустимо, оборудование разрывает цепь, тем самым исключая проблемы.

Чтобы быстро понять отличия маркировки на автоматах УЗО и дифавтоматах, нужно запомнить простые рекомендации:

1. Обращать внимание на наличие кнопки «тест». Она есть на обоих вариантах оборудования и подсказывает, что это не стандартный автоматический выключатель.

2. В нижней части обозначен номинал устройства, именно эта часть маркировки у дифавтоматов и УЗО отличается. Если указаны данные в виде показателя в амперах (63А и т.д.) – это устройство защитного отключения. А когда обозначение имеет вид С16, В25 и т.п., то это дифференциальный автомат.

Главные отличия маркировки УЗО и дифавтоматов

Если по каким-то причинам нет возможности прочитать обозначения (такое очень редко, но бывает), дополнительным признаком станет схема, которая есть на отечественнных моделях. Если на УЗО на ней будет только обозначения дифференциального трансформатора тока (овал), то на дифавтомате есть еще электромагнитный и тепловой расцепитель. Чтобы стало понятно, ниже представлено фото.

Пример того, какая бывает маркировка у дифавтоматов и УЗО – все просто и понятно

Что означает маркировка

Для простоты информация разбита на несколько подразделов. Изучая их по порядку можно разобраться со всеми обозначениями независимо от производителя. Неважно, отечественный образец перед вами или дифавтомат Шнайдер – маркировка будет идентичной с незначительными различиями.

Показатели напряжения и тока отключения

Номинальное напряжение показывает под какие условия работы рассчитано оборудование. Обычно применяют варианты для однофазных линий (обозначаются 230V) и для трехфазных (400В). Цифру располагают в разных местах, буква может быть как русской, так и английской, принципиальной разницы нет. Главное – найти номинал, чтобы убедиться, что вариант подходит под линию.

Показатель уставки по токовой утечке показывает, при каких значениях оборудование будет срабатывать. Измеряется в миллиамперах и может составлять от 10 до 500, используется стандартный для электротехники диапазон. При этом на корпусе значение маркируется в Амперах, то есть это будут сотые или тысячные доли. Узнать этот параметр можно по значку «дельта» и латинской букве «I».

Значение рабочего тока и быстродействие

Так как дифавтомат совмещает в себе два вида устройств, то и основные характеристики у него комбинированные. Каждая из них важна, поэтому цифры и буквы маркировки отличаются большим размером и обычно сразу бросаются в глаза.

В первую очередь учитывается значение номинального рабочего тока. Оно показывает, под какие условия рассчитано оборудование, чтобы оно служило как можно дольше и не перезагружалось при работе. Показатели всегда стандартны, поэтому можно встретить несколько основных вариантов, чаще всего применяются дифавтоматы на 10,16, 25 и 50 А.

Быстродействие также имеет большое значение, оно указывается перед показателем рабочего тока. Сегодня для удобства применяют три буквенных варианта – «D» «C» «B». Чаще всего встречаются два последних вида, они подходят для бытовых нужд и обеспечивают необходимый уровень безопасности.

Маркировка обычно примерно в одном и том же месте

Тип тока утечки

Ток утечки – важный параметр оборудования. Для простоты все варианты делят на три разновидности, которые маркируются так:

1. АС – под синусоидальный переменный ток.

2. А – подходит как для варианта тока, указанного выше, так и для постоянного пульсирующего тока.

3. В — может использоваться для условий, описанных в предыдущих пунктах, а также для постоянного тока.

Многие модели УЗО работают селективно, то есть, срабатывают с определенной задержкой. В дифавтомате также может быть эта функция, так как она улучшает работу за счет повышения электродинамической устойчивости. Обычно встречается два варианта – буквой «G» обозначается оборудование с паузой от 60 до 80 миллисекунд, у «S» задержка побольше – от 200 до 300.

Компоновка обозначений

Для большей наглядности следует рассмотреть маркировку на конкретном примере и разобрать каждый информационный блок. Компоновка может немного отличаться, но если понять логику, это не вызовет никаких затруднений при расшифровке.

Разберем, как выглядит маркировка на дифавтоматах на примере отечественной модели АВДТ32

Каждая из 8 позиций имеет свои особенности:

1. Название модели. Позволяет быстро определить, что это за оборудование. Отечественные производители используют аббревиатуру «АВДТ», которая расшифровывается как автоматический выключатель дифференциального тока.

2. Наименование изготовителя. В данном случае это российская компания «ИЭК». Название может быть и на английском языке, это не имеет значения.

3. На этой позиции обозначения два, каждое требует отдельного внимания. Сверху указывают цифру предельной коммутационной способности. Она отражает силу тока, на которую рассчитано оборудование и при которой оно может разрывать цепь без потери рабочих характеристик. Это значение важно для промышленных сетей, в бытовых его обычно хватает с огромным запасом. Внизу указывается, для какого типа тока предназначен дифавтомат. В нашем случае использовано не буквенное, а схематическое обозначение, подсказывающее, что это оборудование типа А.

4. Под четвертым номером идет схема, которую также стоит разобрать отдельно, чтобы понимать, что означает тот или иной элемент. Над ней указано номинальное напряжение, но данная маркировка может находиться и в другом месте, это не имеет особого значения. Что касается самой схемы, то единицей на ней отмечен трансформатор, за ним идет два расцепителя. 2 – электромагнитный (защищает от короткого замыкания), 3 – тепловой (разрывает цепь при перегрузках). Тестовая кнопка, выделенная номером 4, позволяет вручную проверить работоспособность, это рекомендуется делать ежемесячно. 5 пунктом идет усилитель, точнее его плата, а 6-й это реле, управляющее дифавтоматом.

Схема достаточно простая и понятная

1. На пятой позиции указано, при каких температурах гарантируется нормальная работа оборудования. Чаще всего производители маркируют нижний порог, в нашем случае это -25 градусов, для наглядности цифру заключают в силуэт снежинки. Это позволяет отличить дифавтоматы, которые можно ставить в неотапливаемых помещениях от тех, что следует применять только в тепле.

2. Под шестым пунктом идут элементы сертификации. Если оборудование отечественное, то в правой части будет символ, подтверждающий, что дифавтомат соответствует требованиям ГОСТ Р 129. Маркировка может быть нескольких видов, главное — ее наличие. Чуть ниже находится код, по которому с помощью специальной таблицы или программы можно выяснить, кем был выдан сертификат соответствия. Правее расположен символ, подтверждающий, что товар имеет сертификат пожарной безопасности, там также часто наносят буквенно-цифровой код. У дифавтомата АВВ маркировка этого пункта будет отличаться, как и у другого импортного оборудования, так как за рубежом свои стандарты.

3. Этот пункт обозначаетне только марку, но и подсказывает характеристики работы оборудования. Буква «С» говорит, при каком кратковременном показателе тока, превышающем номинальное значение, дифавтомат не будет выключаться. В нашем случае превышение может быть пятикратным, а расцепитель сработает, если скачток не снизится на протяжении полутора секунд. Цифра 16 подсказывает номинальный показатель тока в сетях, для которых предназначена данная модель.

4. На восьмой позиции, обозначенной значком «дельта», указано значение отключающего дифференциального тока в Амперах. Среди электриков этот показатель называют уставка.

На дифавтоматах Шнайдер маркировки намного меньше, но все основные данные там тоже есть

Другие особенности

При выборе нужно учитывать такие параметры как габаритные размеры, чтобы оборудование уместилось в щитке. Это особенно важно, если пространство ограничено. Также может иметь значение тип крепления к шине, хотя чаще всего он стандартный и проблем с монтажом не возникает.

Чтобы подключить дифавтомат правильно, стоит разобраться с контактами, в оборудовании для однофазных сетей их по два сверху и снизу. Фаза присоединяется к «L», а нулевой провод к «N».

Вопрос-ответ

Зачем ставить дифавтомат на каждую линию, если можно сэкономить и подключить УЗО на несколько ответвлений?

Это предпочтительнее из соображений безопасности, так как каждая линия получит собственную защиту.

Необходимо ли мне ставить дифавтоматы, если все светильники и розетки с заземлением?

Да, это оборудование включать в систему нужно как дополнительный элемент безопасности, который сообщит об утечке тока.

Как проверять дифавтомат?

Раз в месяц следует нажать на кнопку «тест» и удерживать ее 2-3 секунды. Оборудование должно отключиться со щелчком тумблера. Если этого не произошло, необходимо менять узел.

А почему не поставить просто УЗО?

В этом случае придется расположить рядом еще и автоматический выключатель, защищающий от замыканий и перегрузок. Места в щите потребуется больше, а затраты на два отдельных элемента окажутся выше.

Какие дифавтоматы подбирать для квартиры?

Все зависит от помещения и оборудования, установленного там. Так, для кухни, где много мощных приборов больше подойдут модели с током утечки в 32 мА. А линию ванной комнаты лучше оснастить чувствительным оборудованием на 10 мА.
