Номиналы плавких вставок. Плавкие вставки для защиты электрических цепей: номиналы, типы и характеристики

Что такое плавкие вставки. Какие бывают типы плавких вставок. Как выбрать номинал плавкой вставки. Какие факторы влияют на работу плавких предохранителей. Как правильно подобрать плавкую вставку для защиты электрической цепи.

Что представляют собой плавкие вставки и для чего они используются

Плавкие вставки — это элементы защиты электрических цепей от перегрузок и коротких замыканий. Они представляют собой проводник с определенным сечением, который расплавляется при превышении допустимого тока, размыкая цепь.

Основные функции плавких вставок:

• Защита проводки и оборудования от перегрева при перегрузках
• Быстрое отключение цепи при коротком замыкании
• Селективное отключение поврежденного участка цепи
• Ограничение тока короткого замыкания

Плавкие вставки обеспечивают надежную и недорогую защиту электрических сетей и оборудования. Они широко применяются в промышленных и бытовых электроустановках.

Основные типы и конструкции плавких вставок

По конструкции плавкие вставки делятся на несколько основных типов:

• Трубчатые — плавкий элемент помещен в керамическую или стеклянную трубку
• Пластинчатые — плоский плавкий элемент на изоляционном основании
• Патронные — сменный патрон с плавкой вставкой
• Пробочные — ввинчиваются в специальную розетку

По скорости срабатывания различают:

• Быстродействующие — для защиты полупроводниковых приборов
• Нормальные — для защиты проводки
• Инерционные — для защиты электродвигателей

Выбор типа плавкой вставки зависит от условий эксплуатации и защищаемого оборудования.

Как определить необходимый номинал плавкой вставки

Номинальный ток плавкой вставки должен быть немного больше рабочего тока защищаемой цепи, но меньше длительно допустимого тока проводников. Обычно рекомендуется выбирать номинал по формуле:

I_пв = 1,3 * I_раб

Где I_пв

— номинальный ток плавкой вставки, I_раб — рабочий ток цепи.

При выборе номинала также учитывают:

• Пусковые токи электродвигателей
• Импульсные нагрузки
• Температуру окружающей среды
• Селективность защиты

Правильный выбор номинала обеспечивает надежную защиту и бесперебойную работу оборудования.

Важные характеристики плавких вставок

При выборе плавких вставок следует учитывать следующие основные характеристики:

• Номинальный ток
• Номинальное напряжение
• Отключающая способность
• Времятоковая характеристика
• Потери мощности
• Габаритные размеры

Отключающая способность показывает максимальный ток короткого замыкания, который способна отключить плавкая вставка. Эта величина должна быть не меньше возможного тока КЗ в защищаемой цепи.

Времятоковая характеристика определяет время срабатывания в зависимости от кратности тока перегрузки. Она позволяет оценить селективность и быстродействие защиты.

Факторы, влияющие на работу плавких предохранителей

На характеристики и надежность работы плавких вставок влияют следующие факторы:

• Температура окружающей среды
• Циклические нагрузки
• Импульсные токи
• Старение материала плавкого элемента
• Качество контактных соединений

Повышенная температура ускоряет старение и может привести к ложному срабатыванию. Частые пусковые токи вызывают усталость материала вставки. Некачественный монтаж увеличивает переходное сопротивление и нагрев.

Для надежной работы необходимо учитывать эти факторы при выборе и эксплуатации предохранителей.

Особенности плавких вставок для автомобильной электроники

В автомобильной электронике применяются специальные плавкие вставки, отвечающие повышенным требованиям:

• Стойкость к вибрациям
• Широкий диапазон рабочих температур
• Герметичное исполнение
• Высокая отключающая способность
• Малые габариты

Автомобильные предохранители должны надежно защищать чувствительную электронику от перегрузок в жестких условиях эксплуатации. Они выпускаются в стандартизированных типоразмерах для удобства замены.

Большинство современных автомобильных предохранителей имеют ножевые контакты для быстрой установки и замены.

Как правильно выбрать плавкую вставку для защиты электрической цепи

При выборе плавкой вставки для защиты электрической цепи необходимо учесть следующие параметры:

1. Рассчитать номинальный ток вставки
2. Определить необходимое быстродействие
3. Выбрать номинальное напряжение
4. Проверить отключающую способность
5. Учесть условия эксплуатации
6. Выбрать конструктивное исполнение

Важно правильно рассчитать номинальный ток с учетом коэффициента нагрузки и возможных пусковых токов. Быстродействие выбирают исходя из типа нагрузки и требуемого времени отключения.

Номинальное напряжение должно соответствовать напряжению сети. Отключающая способность — быть выше возможного тока КЗ. Необходимо учитывать температуру, влажность и другие факторы окружающей среды.

Преимущества и недостатки плавких предохранителей

Плавкие предохранители имеют ряд преимуществ:

• Простота конструкции
• Низкая стоимость
• Высокая отключающая способность
• Токоограничивающий эффект
• Широкий выбор номиналов

К недостаткам можно отнести:

• Одноразовое действие
• Необходимость замены после срабатывания
• Возможность подгорания контактов
• Зависимость от температуры окружающей среды

Несмотря на недостатки, плавкие предохранители остаются надежным и экономичным средством защиты электрических цепей в большинстве применений.

Предохранители плавкие серии ПН-2, цена

ГлавнаяПродукция КЭАЗПредохранителиПредохранители силовые серии ПН2

Плавкий предохранитель – агрегат, который предназначается для защиты электроцепей от возникающих коротких замыканий и перегрузок. Он отличается простотой с конструктивной точки зрения, а также относительно небольшой стоимостью. Устройства подобного типа считают настоящими пионерами в области защиты электрической цепи.

Изделия состоят из двух частей: корпуса и плавкой вставки. Ее выводы соединяются с клеммами, посредством которых предохранитель включают в линию цепи. Для обеспечения надежного контакта применяются специальные клеммные держатели.

Рынок предлагает несколько разновидностей данной продукции:

• трубочные;
• патронные;
• пластичные;
• пробочные устройства.

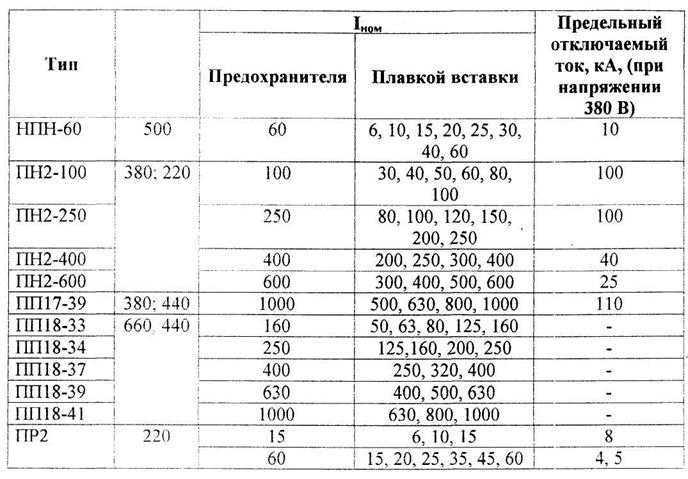

Предохранители плавкие серии ПН2 (250, 100, 400, 600) используются для защиты промышленного электрооборудования, а также электросетей трехфазного тока с показателем номинального напряжения 380 В (для переменного тока) и 220 В (для постоянного).

Выпускаются агрегаты известной торговой маркой КЭАЗ. Это отечественный производитель, который уже больше 70-ти лет занимается изготовлением подобной продукции и может похвастаться высоким качеством исполнения изделий.

Предохранитель ПН2: особенности модельного ряда

Если нужно купить недорогое, но качественное электрооборудование, стоит обратить внимание на предохранитель ПН2 250 или ПН2 100 от КЭАЗ. Они дешевле, нежели предохранители ППНИ 37 от другого производителя. Цена изделий от Курского электроаппаратного завода на несколько пунктов ниже. При этом технические параметры не особо отличаются. Это говорит об экономической выгодности приобретения данных агрегатов.

Показатели номинальной отключающей способности изделий:

• 100 кА для устройств с маркировкой «250» и «100» на постоянном/переменном токе;
• 60 кА для устройств с маркировкой «400» на постоянном токе и 40 кА на переменном;
• 40 кА для устройств с маркировкой «600» на постоянном токе и 25 кА на переменном.

Перед тем, как осуществить монтаж подобного агрегата, нужно обязательно проверить поверхность его корпуса на наличие сколов и трещин. Необходимо удалить пыль и грязь с предохранителя. Стоит также знать, что данное изделие подлежит замене при выходе из строя или же по истечению 8-ми лет эксплуатации. Оно является невосстанавливаемым.

Одна из модификаций модельного ряда – предохранитель ПН2 400а. Цена изделия в полной мере соответствует его высоким эксплуатационным свойствам. Если вам нужен агрегат с меньшими габаритами и меньшими показателями потери мощности в процессе проведения электротока, тогда стоит обратить внимание на предохранители плавкие ППН этой же торговой марки.

Приобрести оборудование ПН-2 или ПКТ можно на сайте optivolt.ru. Портал предлагает большой выбор моделей, демократичную стоимость и удобство оформления заказа. ООО «Брэйн» на протяжении многих лет является официальным дилером КЭАЗ, поэтому предлагает внушительный ассортимент продукции на крайне выгодных условиях.

 См. также предохранители ППН

Каталог ПН2

Сертификат ГОСТ

Предохранители плавкие серии ПН2

Предохранители плавкие серии ПН2 используются для защиты электрооборудования промышленных установок и электрических сетей от перегрузок и коротких замыканий.

Номинальное напряжение — 380В переменного тока частоты 50, 60Гц и 220В постоянного тока

 Обеспечим выгодные цены . Пишите   [email protected]

Условия эксплуатации:

• Высота установки над уровнем моря — не более 2000 м.
• Предохранители должны надёжно работать в условиях воздействия на них механических факторов по группе М7 ГОСТ 17516.
• Рабочее положение в пространстве — вертикальное или горизонтальное.
• Режим работы — продолжительный.

Структура условного обозначения:



ПН2-ХХХ-ХХXX

• ПН — вид предохранителя;
• 2 — номер серии;
• XХX — номинальный ток, А 250, 400;
• X — способ монтажа предохранителей в сочетании со способом присоединения внешних проводников к выводам предохранителя:
  1 — на основаниях комплектного устройства с передним присоединением,
  3 — на собственном основании с передним присоединением,
  7 — на проводниках комплектного устройства;
• X — наличие свободных контактов и указателя срабатывания:
  0 — без указателя срабатывания и свободных контактов;
  1 — с указателем срабатывания;
  2 — с указателем срабатывания и замыкающими свободными контактами;
  3 — с указателем срабатывания и размыкающими свободными контактами;
• XX — климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150.

Формулирование заказа:



В заказе должно быть указано:

• тип предохранителя в соответствии со структурой условного обозначения;
• номинальный ток плавкой вставки;
• обозначение технических условий.

Примеры:



1. Предохранитель без основания на номинальный ток 250А, с плавкой вставкой на 200А, с указателем срабатывания и замыкающим свободным контактом:

а) для внутригосударственных поставок: «Предохранитель ПН2-250-12У3 на 200А, ТУ16-522.113-75»;
б) для поставок на экспорт в страны с умеренным климатом: «Предохранитель ПН2-250-12У3 на 200А, экспорт, ТУ16-522.113-75»

2. Плавкие вставки предохранителя ПН2-250 на 250А:

а) для внутригосударственных поставок: «Плавкая вставка ПН2-250УХЛ3 на 250А, ТУ16-522.113-75»;
б) для поставок на экспорт в страны с тропическим климатом: «Плавкая вставка ПН2-250Т3 на 250А, ТУ16-522.113-75»

Предприятие имеет возможность поставлять отдельно плавкие вставки и держатели плавких вставок







Технические характеристики
Наибольший ток отключения при Uвозвр. — 110% Uном







Тип предохранителя	Наибольший ток отключения, кА
	380В	220В
ПН2-250	100	100
ПН2-400	40	60





Потери мощности предохранителей







Тип предохранителя	Номинальный ток плавкой вставки	Потери мощности Вт, не более
ПН2-250	80	12,5
	100	16
	125	21
	160	28
	200	30
	250	34
ПН2-400	200	30
	250	34
	315	49
	355	53
	400	56







Габаритные, установочные и присоединительные размеры предохранителей:





4 — плавкая вставка; 5 — контакт основания; 6 — указатель; 7 — свободный контакт; 8 — изолятор поставляется по заказу (А632)









Разметка отверстий для установки держателя плавкой вставки (А632)





Типоисполнение	Рис.	Размеры, мм										Масса, кг
		A	A1	A2	A3	B	H	L	L1	D1	D2
ПН2-250-10	1	94,5	18	20	113	50	77±1,5	196±5	141+3,5	М10	М5	0,85
ПН2-250-11	2						90					0,87
ПН2-250-12	3											0,89
ПН2-400-10	1	107,5	18	38,5	126	66	86±1,5	246+5	167+3,5	М10	М5	1,54
ПН2-400-11	2						97,5					1,55
ПН2-400-12	3											1,57











Вы можете заказать и приобрести в нашей компании весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17

7 Важные факторы при выборе предохранителя

Плавкие вставки были одним из наиболее важных аспектов каждого электрического компонента с момента развития электричества. Повреждение проводки, возгорание и любая возможность электрической перегрузки предотвращаются плавкими вставками.

Основной целью плавкой вставки является защита дискретных электрических устройств путем предварительного отключения электрической цепи. Таким образом, люди должны выбрать лучшую марку, чтобы купить плавкие вставки хорошего качества, которые абсолютно эффективны.

GRL предлагает широкий ассортимент плавких вставок, что соответствует ее общему видению быть уважаемым брендом систем электрических соединений во всем мире. При качественной инженерной поддержке плавкие вставки разрабатываются для различных типов, скоростей и номиналов напряжения.

Оглавление

7 факторов, которые следует учитывать перед выбором плавкой вставки

На рынке доступны различные типы плавких вставок, и все они имеют разные свойства плавких предохранителей. Эти свойства необходимо правильно понимать, чтобы правильно выбрать плавкую вставку для конкретной системы.

Таким образом, мы подробно расскажем вам о каждом важном аспекте, чтобы ваше электрическое устройство имело оптимальную защиту цепи.

Номинальный ток

Плавкая вставка может выдерживать определенный уровень тока при нормальных условиях, указанный изготовителем как номинальный ток. В большинстве случаев он разработан в соответствии со стандартом IEC, и максимальное увеличение нагрузки до 100 % от номинального значения плавкой вставки может сократить ожидаемый срок службы. Поэтому следует следить за тем, чтобы нагрузка предохранителя не превышала номинальное значение.

Температура окружающей среды

Под температурой окружающей среды понимается температура воздуха в непосредственной близости от предохранителя. Поскольку температура окружающей среды колеблется, способность предохранителя проводить ток также меняется.

Срок службы предохранителя может сократиться, если он работает при высокой температуре окружающей среды. С другой стороны, более низкие температуры окружающей среды могут привести к увеличению срока службы предохранителя.

Времятоковые характеристики

Как мы уже знаем, существуют различные виды плавких вставок, классифицируемых по разным параметрам; одним из них является скорость, с которой они дуют. При воздействии высоких уровней тока быстродействующие предохранители быстро плавятся и разрушают цепь. Принимая во внимание, что плавкие вставки с выдержкой времени используют механизм задержки потока.

Сначала они рассчитаны на то, чтобы выдерживать импульсы перегрузки. Необходимость цепи управления определит, какие плавкие вставки использовать. Индуктивные и емкостные нагрузки часто защищаются предохранителями с задержкой срабатывания, в то время как резистивные нагрузки защищаются быстродействующими предохранителями.

Максимальный ток короткого замыкания

Необходимая отключающая способность устройств защиты от сверхтоков определяется максимальными токами короткого замыкания. Для успешной работы плавких вставок их номинал отключения должен быть равен или превышать максимальный ток короткого замыкания цепи.

Номинальное напряжение

Подобно номинальному току, производитель указывает разные номинальные напряжения для разных плавких вставок. Пока напряжение ниже или эквивалентно номинальному напряжению, предохранитель может эффективно отключать номинальный ток короткого замыкания.

Импульсы

Условия электрических импульсов сильно отличаются от одной операции к другой. Весьма вероятно, что разные конструкции плавких вставок могут вести себя по-разному в одних и тех же импульсных условиях.

Термическое циклирование и, возможно, механическое напряжение вызваны электрическими импульсами, что приводит к сокращению срока службы плавкой вставки. Требования к пусковому импульсу также должны соответствовать номинальному плавящемуся номиналу плавкого предохранителя I2t.

Мощность, необходимая для расплавления плавкого элемента, измеряется в номинальном плавлении I2t. Предохранители с тепловой задержкой могут выдерживать начальные или пусковые импульсы, которые распространены в некоторых приложениях, при этом защищая от длительной перегрузки. Пусковой импульс следует определить и сравнить с номиналом I2 t и времятоковой характеристикой предохранителя.

Особенности держателя предохранителя

Плавкие вставки устанавливаются на держателе предохранителя в различных возможных исполнениях. Их нельзя использовать в качестве выключателей, так как они не могут включать или выключать нагрузку. Учтите, что если используется держатель предохранителя, его номинал также должен быть снижен. При выборе держателя предохранителя убедитесь, что он выдерживает максимальное напряжение и номинальный ток предохранителя.

При попытке выдержать мощность, затрачиваемую предохранителем до его срабатывания, держатель предохранителя может расплавиться. Хотя данных о снижении номинальных характеристик держателя предохранителя обнаружено не было, номинальные характеристики соединения часто снижаются до 25 % от максимального выдерживаемого напряжения диэлектрика.

Для получения подробной информации о функциях держателей предохранителей, включая монтажные блоки, экранирование от радиопомех, зажимы, монтаж на панели, монтаж на печатной плате и т. д., см. техническое описание производителя.

Испытание отключающей способности и проверка применения: Отключающая способность, также известная как номинальная отключающая способность или номинальная мощность короткого замыкания, представляет собой максимальный ток, который плавкая вставка может сломать или нарушить при номинальном напряжении.

Важно подтвердить свой выбор, запросив пробное тестирование в активной цепи. При выборе предохранителя убедитесь, что его отключающая способность соответствует функционированию цепи.

Ток короткого замыкания должен быть равен или выше номинального значения отключения. Чтобы гарантировать правильную работу предохранителя в цепи, необходимо провести испытания на выносливость в обычном режиме и испытания на перегрузку в условиях пробоя.

Заключение

Неполный анализ предполагаемой цепи является частой причиной неисправности. Чтобы избежать любой формы неправильной работы, мы должны обращать внимание на вышеупомянутые факторы и выбирать плавкие вставки отличного качества от известных компаний, таких как GRL.

Плавкие вставки GRL являются отраслевым стандартом для защиты от перегрузки по току электрических распределительных сетей и могут использоваться в различных приложениях. Наша компания вносит свой вклад в безопасность, надежность и эффективность электротехнического сектора, а также бытовых установок, производя и продавая высококачественные плавкие соединения и беря на себя социальные обязательства.

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нашей профессиональной технической командой по адресу [email protected].

ISO 8820-11:2020 Транспорт дорожный. Плавкие вставки. Часть 11. Плавкие вставки с выводами (ножевого типа) Тип M (средне-сильный ток)

ISO 8820-11:2020 — Транспорт дорожный. Плавкие вставки. Часть 11. Плавкие вставки с выводами (ножевого типа) Тип M (средне-сильный ток) Перейти к основному содержанию ИСО 8820-11:2020

стр

ИСО 8820-11:2020

72056

Abstract

Preview

В этом документе указаны плавкие вставки с выводами (ножевого типа) типа M (средне-сильный ток) для использования в дорожных транспортных средствах. Он устанавливает для этого типа плавкой вставки номинальный ток, процедуры испытаний, требования к рабочим характеристикам и размеры.

Настоящий документ распространяется на плавкие вставки с номинальным напряжением 32 В и номинальным током ≤80 А и отключающей способностью 1000 А, предназначенные для использования в дорожных транспортных средствах.

Этот документ предназначен для использования вместе с ISO 8820‑1 и ISO 8820‑2. Нумерация разделов соответствует ISO 8820-1, требования которого применимы, за исключением случаев, когда они изменены требованиями, относящимися к данному документу.

Общая информация



Этот стандарт способствует достижению следующей Цели в области устойчивого развития:

9

Промышленность, инновации и инфраструктура

Купить этот стандарт

ru

	Формат	Язык
станд. 1 61	PDF + ePub	Английский
станд. 2 61	Бумага	Английский

Жизненный цикл

• Сейчас

  Опубликовано

  ISO 8820-11:2020

  Стадия: 60.
