Нониусный штангенциркуль это. Нониусный штангенциркуль: виды, устройство и правила использования

alexxlabРазное
Что такое нониусный штангенциркуль. Как устроен штангенциркуль с нониусом. Какие бывают виды нониусных штангенциркулей. Как правильно пользоваться нониусным штангенциркулем. Как считывать показания с нониусной шкалы.

Содержание

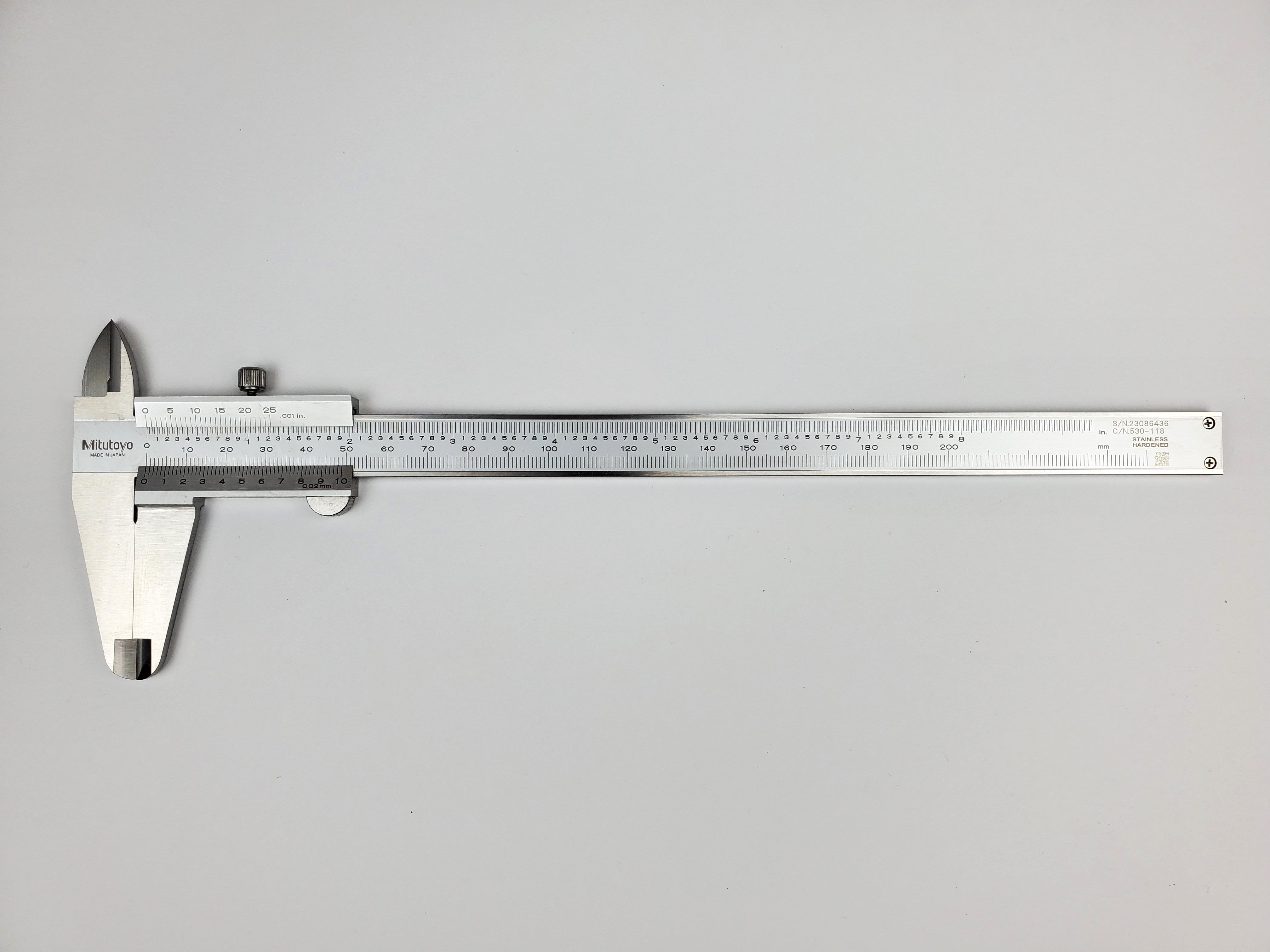

Что такое нониусный штангенциркуль

Нониусный штангенциркуль — это высокоточный измерительный инструмент, позволяющий производить замеры с точностью до 0,1 мм и выше. Основной особенностью данного типа штангенциркуля является наличие нониусной шкалы, которая позволяет считывать дробные значения миллиметров.

Нониусный штангенциркуль широко применяется в следующих областях:

  • Машиностроение
  • Металлообработка
  • Ювелирное дело
  • Строительство
  • Бытовые измерения

Главное преимущество нониусного штангенциркуля — высокая точность измерений при относительно простой конструкции и невысокой стоимости.

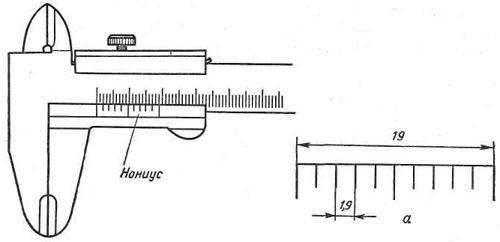

Устройство нониусного штангенциркуля

Основные элементы конструкции нониусного штангенциркуля:

  1. Штанга — основная измерительная линейка с миллиметровой шкалой
  2. Рамка — подвижная часть с нониусной шкалой
  3. Губки — неподвижная и подвижная части для измерений
  4. Глубиномер — выдвижной стержень для измерения глубины
  5. Стопорный винт — для фиксации подвижной рамки

Нониусная шкала на подвижной рамке позволяет отсчитывать десятые, а в некоторых моделях и сотые доли миллиметра. Это достигается за счет особого расположения делений нониуса относительно основной шкалы.


Виды нониусных штангенциркулей

Нониусные штангенциркули различаются по нескольким параметрам:

По точности измерений:

  • С ценой деления 0,1 мм
  • С ценой деления 0,05 мм
  • С ценой деления 0,02 мм

По диапазону измерений:

  • 0-125 мм
  • 0-150 мм
  • 0-200 мм
  • 0-300 мм и более

По конструктивным особенностям:

  • ШЦ-I — с двусторонним расположением губок
  • ШЦ-II — с односторонним расположением губок и устройством для разметки
  • ШЦ-III — с односторонним расположением губок без глубиномера

Выбор конкретной модели зависит от требуемой точности и специфики выполняемых измерений.

Как пользоваться нониусным штангенциркулем

Правильное использование нониусного штангенциркуля включает следующие этапы:

  1. Подготовка к измерениям:
    • Проверка чистоты измерительных поверхностей
    • Проверка плавности хода рамки
    • Установка на ноль при сведенных губках
  2. Измерение наружных размеров:
    • Раздвинуть губки чуть шире измеряемого размера
    • Плотно обхватить измеряемую деталь губками
    • Зафиксировать положение стопорным винтом
  3. Измерение внутренних размеров:
    • Ввести губки в измеряемое отверстие
    • Развести губки до упора в стенки отверстия
    • Зафиксировать положение стопорным винтом
  4. Измерение глубины:
    • Установить штангенциркуль на край детали
    • Выдвинуть глубиномер до упора в дно
    • Зафиксировать положение стопорным винтом

При всех измерениях важно не прилагать чрезмерных усилий, чтобы не повредить инструмент и не исказить результаты.

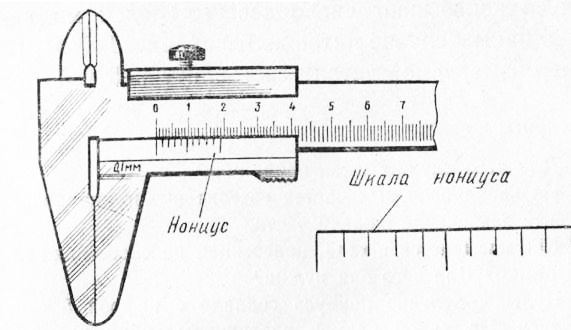

Как считывать показания нониусного штангенциркуля

Считывание показаний с нониусного штангенциркуля производится в два этапа:

  1. Определение целых миллиметров по основной шкале на штанге
  2. Определение десятых долей миллиметра по нониусной шкале

Алгоритм считывания:

  1. Найти на основной шкале целое число миллиметров перед нулевым делением нониуса
  2. На нониусной шкале найти деление, точно совпадающее с делением основной шкалы
  3. Умножить номер совпавшего деления нониуса на цену деления (обычно 0,1 мм)
  4. Сложить целое число миллиметров и дробную часть

Пример: если нулевое деление нониуса находится между 24 и 25 мм основной шкалы, а седьмое деление нониуса совпадает с делением основной шкалы, то результат измерения составит 24 + (7 * 0,1) = 24,7 мм.

Преимущества и недостатки нониусного штангенциркуля

Основные преимущества нониусного штангенциркуля:

  • Высокая точность измерений
  • Простота конструкции
  • Надежность в эксплуатации
  • Невысокая стоимость
  • Не требует источников питания

К недостаткам можно отнести:


  • Необходимость определенного навыка для быстрого считывания показаний
  • Меньшая скорость измерений по сравнению с цифровыми моделями
  • Возможность ошибок при считывании из-за человеческого фактора

Несмотря на недостатки, нониусные штангенциркули остаются востребованным инструментом благодаря своей надежности и точности.

Уход и хранение нониусного штангенциркуля

Для обеспечения долговечности и точности измерений нониусный штангенциркуль требует правильного ухода:

  • Хранить в сухом месте, желательно в специальном футляре
  • Протирать измерительные поверхности после каждого использования
  • Периодически смазывать подвижные части тонким слоем машинного масла
  • Избегать падений и ударов
  • Не прилагать чрезмерных усилий при измерениях
  • Проводить регулярную калибровку

При правильном уходе нониусный штангенциркуль может служить долгие годы, сохраняя высокую точность измерений.


Виды штангенциркуля, советы по выбору

Если нужно произвести замер с повышенной точностью, то простые рулетки и линейки с этой задачей не справятся. В этом случае следует применять штангенциркуль, дающий возможность делать выверку с точностью до 0,1-0,01 (мм). В обзоре пойдет речь о том, как выбрать штангенциркуль.

Прообраз штангенциркуля появился на заре нашей эры в Китае, период династии Хань. Это так называемый пра-штангенциркуль. Первый же нониусный штангенциркуль внедрен в производство в 1837 году во Франции, что было приурочено к периоду первой промышленной революции.

Штангенциркуль – измерительный инструмент для выверки с прецизионной точностью. Благодаря штангенциркулю можно осуществлять:

  1. Замер диаметра отверстий и валов
  2. Измерение линейных размеров (длины, ширины и высоты)
  3. Определение глубины выступов и канавок

Классический штангенциркуль имеет основную измерительную шкалу размером 250 или 300 (мм). Но встречаются варианты штангенциркуля и на 500, и даже 1000 (мм). Шкала уменьшенного варианта штангенциркуля рассчитана на 150 или 125 (мм).

Допустимая погрешность механического штангенциркуля с нониусом 0,1 (мм) составляет 0,05 (мм).

Содержание

  1. Сфера применения штангенциркуля
  2. Разновидности штангенциркуля
  3. Штангенциркули с нониусом
  4. Штангенциркули с циферблатом
  5. Цифровые штангенциркули
  6. Компьютерные штангенциркули
  7. Дополнительная информация

Сфера применения штангенциркуля

Изначально штангенциркуль был разработан для производственных нужд. Первые штангенциркули использовались при изготовлении паровых двигателей, деталей самоходных машин, промышленного оборудования и пр.

Сегодня штангенциркули применяются практически во всех сферах производства, где важно соблюдать точность. Без штангенциркуля не может обойтись ни один участок механической обработки заготовок. Этот измерительный инструмент активно применяется для контроля замеров в ходе проведения:

  1. Токарной обработки
  2. Фрезерования
  3. Сверления
  4. Шлифования и полировки

Весьма широкое распространение штангенциркули получили в кругу домашних мастеров. Доступность, простота использования и надежность позволяют без каких-либо ограничений использовать штангенциркуль в быту.

Какие виды штангенциркуля существуют.

Разновидности штангенциркуля

На сегодняшний день можно насчитать 4 основных вида штангенциркуля:

  1. Нониусные
  2. Циферблатные
  3. Цифровые
  4. Компьютерные

Каждая из разновидностей данного измерительного инструмента соответствует определенному этапу промышленной революции. С появлением каждого нового типа штангенциркуля можно наблюдать улучшение точности измерений и повышение практичности конструкции.

Как выбрать штангенциркуль с нониусом.

Штангенциркули с нониусом

Нониусные штангенциркули лежат в основе развития прецизионного измерительного инструмента. Нониусом называют вспомогательную измерительную шкалу, которая расположена на подвижной каретке с губками.

Штангенциркули с нониусом существуют с 1837 года. Они изготавливаются и применяются в различных сферах производства по сей день.

Благодаря нониусу получилось повысить точность измерений до 0,1 (мм). Сегодня же можно встретить нониусные штангенциркули с точностью выверки до 0,05 или 0,02 (мм).

Штангенциркули с нониусом имеют маркировку ШЦ. Стандартная универсальная модель называется ШЦ-I. Приставка I обозначает, что штангенциркуль обладает глубиномером и двусторонними губками.
Штангенциркули ШЦ-II и ШЦ-III являются узкоспециализированными. Они оснащаются держателем для микромера и оснасткой для разметки заготовок.

Какие виды штангенциркуля существуют еще.

Штангенциркули с циферблатом

Прогресс не стоит на месте. Вслед за первой промышленной революцией началась вторая, которая ознаменовала собой вхождение в эпоху электричества и серийного производства. Второй промышленной революции приписывается период с 1840 по 1960 годы.

Во многих сферах производства штангенциркули с нониусом были вытеснены аналогами с циферблатом.

Штангенциркули с циферблатом имеют маркировку ШЦК. Буква «К» означает, что в конструкции инструмента предусмотрен круглый индикатор с циферблатом.

У штангенциркуля с циферблатом есть несколько неоспоримых преимуществ, которые делают измерительный инструмент более точным и практичным:

  1. Уменьшение погрешности из-за деформации направляющей и каретки
  2. Удобство контроля значения замера

При использовании штангенциркуля с круглым циферблатом отпадает необходимость выискивать совпадения рисок на шкале нониуса и основной разметки. В ШЦК значение замера определяется стрелкой, которая указывает на полученное измерение.

Стрелка циферблата приводится в движение шестеренкой, которая взаимодействует с насечкой на основной рейке. Это надежное, точное и долговечное решение штангенциркуля.

Как выбрать штангенциркуль электронного типа.

Цифровые штангенциркули

Вторая промышленная революция сменилась третьей. Она длилась на протяжении периода с 1960 по 2011 годы. Третья промышленная революция продвигала науку и технику в русле развития цифровых систем и компьютерных технологий.

Промышленность стала нуждаться в еще более точных и еще более практичных измерительных инструментах. В 80-х годах XX века место штангенциркуля с круглым циферблатом начали занимать цифровые аналоги.

Цифровой штангенциркуль снабжен крупным экраном, на который выводится значение замера в понятных для каждого цифрах.

В основе электронного блока штангенциркуля находится интегральная схема с емкостным датчиком. При перемещении электронной головки происходит изменение заряда конденсатора. Данный сигнал преобразуется в цифры на табло.

У электронных цифровых штангенциркулей есть несколько важных преимуществ:

  1. Высокая точность измерения
  2. Удобство контроля замера
  3. Быстрая и простая калибровка

Точность цифрового штангенциркуля возросла до 0,01 (мм). При этом для контроля значения нет необходимости всматриваться в табло. На крупном экране будут хорошо видны цифры даже для мастера со слабым зрением.

Еще одной важной особенностью цифровых штангенциркулей является возможность проведения калибровки простым нажатием кнопки. Калибровка гарантирует получение в ходе замеров предельно точных значений.

Специалисты особенно ценят такие измерители за наличие нескольких важных функций:

  1. Ручная установка нуля
  2. Сохранение результатов замера

Цифровые штангенциркули дают возможность поставить 0 в любом месте измерительной шкалы. Такая функциональная возможность позволяет удобно вычислять разницу значений в замерах.

Опция сохранения значений позволяет экономить время на записи результатов измерений.

Теперь следует рассказать про наиболее современный вид штангенциркуля.

Компьютерные штангенциркули

Появление компьютерных штангенциркулей совпало по времени с четвертой промышленной революцией, которая началась в 2011 году и продолжается по сей день. Четвертая промышленная революция проходит под эгидой синтеза цифровых, физических и биологических технологий.

Потенциала простых цифровых электронных штангенциркулей стало недостаточно. В итоге электронный блок преобразовался в компьютерный модуль.

Компьютерный штангенциркуль получил широкий перечень дополнительных функциональных возможностей:

  1. Синхронизация с компьютерными устройствами
  2. Компенсация погрешности
  3. Поправка на температурное расширение заготовки и измерительных губок
  4. Самостоятельная калибровка
  5. и многое другое

Теперь измерительное устройство можно синхронизировать и использовать в паре со многими другими вариантами приспособлений и оборудования.

Компьютерный штангенциркуль нашел широкое применение в службах контроля качества и тестовых лабораториях.

Такой измерительный инструмент гарантирует высочайший уровень точности.

Иногда мастера сталкиваются с необходимостью замера заготовок из твердосплавного материала или же с шероховатой и даже абразивной поверхностью. В этом случае следует использовать специальную серию штангенциркулей.

В штангенциркулях с приставкой Т-1 используются губки с термообработкой. Таким губкам не страшен механический износ. Они стойко переносят контакт с высокопрочными сплавами и острыми кромками.

При выборе штангенциркуля для домашнего использования обычно рекомендуют приобретать классическую модель ШЦ-I или ШЦЦ.

Простой аналоговый штангенциркуль с нониусом имеет практически неограниченный срок службы. Нужно лишь правильно эксплуатировать прибор и бережно с ним обращаться. В список рекомендаций по эксплуатации штангенциркуля можно включить:

  • Штангенциркуль нужно хранить и транспортировать в жестком и герметичном футляре с мягкой подкладкой внутри.
  • После работы со штангенциркулем его следует начисто протереть и высушить.
  • Работать со штангенциркулем необходимо чистыми руками.
  • Штангенциркуль необходимо время от времени подвергать поверке и калибровке.
  • Замеры необходимо проводить при температуре окружающей среды 20-35 С.

виды, как пользоваться и считывать результаты

Штангенциркуль – инструмент для снятия точных размеров различных деталей как снаружи, так и внутри, измерения диаметров отверстий, их глубины и др. Пользуются им в различных сферах: ремонт деталей машин и различного оборудования, обработка изделий из разных материалов, строительство и т. д., когда необходимы точные данные, до десятых и даже сотых долей миллиметра. Это устройство позволяет производить такие измерения, в отличие от обыкновенной линейки или рулетки.

Конструкция штангенциркуля

Разобраться в особенностях конструкции этого устройства необходимо для того, чтобы понять, как правильно им пользоваться. Состоит штангенциркуль из следующих деталей.

  1. Неподвижная планка или линейка (штанга). Она представляет собой основу конструкции. На неё нанесена шкала.
  2. Подвижная планка, которая может перемещаться вдоль по штанге. На этой планке имеется нониусная шкала. Она позволяет получить очень точные промеры, а именно отсчитывает доли миллиметра.
  3. Верхние и нижние губки. Это передвигающиеся детали, позволяющие измерять объект, и узнать размеры и снаружи, и внутри. Когда губки точно совмещены, на обеих шкалах должны точно совпадать нулевые отметки.
  4. Винт стопорный или зажимный. Он требуется для фиксации планки.
  5. Глубиномер. Тонкая выдвигающаяся планка, при помощи её измеряется глубина. Электронные измерительные устройства оснащены также аккумуляторами, передвижным механизмом.

Кроме того, существуют модели, в верхней части которых имеется подвижная дюймовая измерительная шкала. Пользоваться ими легко и удобно.

Принцип работы

Принцип работы любого штангенциркуля основан на совпадении нужных меток шкалы на стационарной и выдвижной частях. Но у цифрового устройства есть свои особенности. Здесь используют емкостную матрицу с кодировщиком. Проще говоря, в схеме работает пара простых конденсаторов, включённых один через другой, а верхняя пластина каждого из них – общий вывод. Чтобы создать емкостное сочетание, применяется несколько обкладок конденсаторов.

Такая система обладает чувствительной реакцией на движение датчика. Вращающейся частью в данной системе является ползунок. Неподвижная часть помещена в стальную линейку. Цифровой блок с ползунком закреплен на перемещающейся части штангенциркуля. При раздвигании губок штангенциркуля не просто сдвигается подвижная часть, а вращается ползунок, оттаскивающий её в нужную сторону.

В микросхеме долговременной памяти, или ПЗУ, «сидит» микропрограмма, загружающаяся в процессор при каждом включении цифрового модуля и организующая его работу. Она интерпретирует данные, принятые с датчика штангенциркуля через АЦП, в показания, и выводит их на дисплей.

Виды штангенциркулей

Существуют три основных типа таких устройств. Использование их для определённого вида работы обусловлено её особенностями.

  1. Штангенциркули нониусные или аналоговые. Измерения производятся по нониусной шкале. Эти механические инструменты простые и недорогие. Они наиболее распространены.
  2. Штангенциркули циферблатные или стрелочные. Для измерения на них вместо шкалы имеется циферблат, который показывает результаты, и не требует проведения вычислений. Стоимость их выше, чем аналоговых моделей. Пользоваться ими несложно.
  3. Штангенциркули цифровые или электронные. Это устройства, на которых имеются жидкокристаллические цифровые дисплеи с аккумуляторными батареями. Применение таких приборов позволяет получить наиболее точные результаты. Они показывают данные как в миллиметрах, так и в дюймах.

Помимо перечисленных также существуют модели штангенциркулей специального назначения. Их используют для особых работ. К примеру, ШЦЦД, которыми измеряются детали, имеющие выступы, или ШЦЦП – конструкция для измерения протекторного рисунка шин, и др. Эти устройства в обычных магазинах не продаются, их при необходимости можно приобрести на специальных сайтах. Пользуются ими профессиональные мастера.

Все разновидности штангенциркулей имеют свои обозначения в зависимости от особенностей применения.

  1. ШтангенциркульШЦ-1. Им измеряются детали, их внешние и внутренние размеры с помощью двух пар губок. Им так же можно пользоваться при измерении размеров отверстия, используя глубиномер.
  2. ШЦ-1С. Такие устройства оснащены стрелочными головками, благодаря чему процесс измерения упрощён.
  3. ШЦК. Конструкции, имеющие круговую шкалу с пружинным механизмом. Пользоваться им можно для измерений, когда не требуется идеальная точность.
  4. ШЦТ-I. Устройства, оснащённые губками с твердосплавным покрытием для предупреждения истирания поверхности. Устойчивы к износу, пользоваться ими можно долгое время.
  5. ШЦ-II. Помимо губок такие устройства имеют также механизм для подачи рамки. Благодаря этому можно наносить разметку.
  6. ШЦ- III. Этот прибор имеет крупные размеры. Губки на нём односторонние. Для измерения глубины непригоден.
  7. ШЦЦ. Устройство с цифровой шкалой, с которой снимаются показания.

Каждый тип штангенциркуля изготавливается соответственно действующему в настоящее время ГОСТу 166-89 и имеет соответствующую маркировку.

ГОСТ 166-89 Штангенциркули. Технические условия

1 файл 998.54 KB

Правила хранения прибора

Инструмент не требует особых условий хранения и ухода, но некоторых рекомендаций все же следует придерживаться. Штангенциркуль держат в футляре поставки, в сухом и прохладном месте. Следует исключить попадание пыли, ошурков, контакта с другими габаритными предметами.

Изделия из металла нужно держать вдали от влажных мест и уголков, в которых может скапливаться конденсат. Удары и царапины могут привести к деформациям, снижая точность измерений.

После каждого применения нужно обязательно протирать прибор чистой мягкой тряпкой. Бережное хранение и обращение с инструментом — залог его долгой эксплуатации на протяжении долгих лет.

Порядок измерений

Теперь о том, как работает штангенциркуль. Перед тем как начать пользоваться, необходимо подготовить устройство и измеряемую деталь: очистить поверхность от грязи, чтобы обеспечить максимальную точность. Губки нужно плотно свести и оценить размер просвета между ними. Если конструкция исправна, то он будет минимальный.

Далее подвижную рамку необходимо передвинуть так, чтобы её первая риска совпала с нулевой отметкой на шкале штанги в точности. Если не учесть это и не выполнить, то результаты не будут точными. Если не получается сопоставить эти отметки, то такой штангенциркуль неисправен и пользоваться им не рекомендуется. Лишь убедившись, что конструкция полностью подготовлена, можно начинать работать.

Измерение наружных поверхностей

Когда требуется провести измерение линейного размера, либо наружного диаметра, то последовательность использования инструмента следующая. Прежде всего, губки нужно развести, передвигая рамку. А потом плотно прижать их к противоположным поверхностям детали, которую требуется измерить, и закрепить положение рамки с помощью винта. Если измеряется наружный диаметр детали цилиндрической формы, то её ось должна быть точно перпендикулярна плоскости рамки. Если же измеряется длина детали или изделия, то его продольная ось должна располагаться точно параллельно штанге. Эти условия необходимо соблюдать, пользуясь штангенциркулем, иначе невозможно получить точные результаты.

Измерение внутренних поверхностей

Если нужно произвести измерение диаметра отверстия, то наружные губки должны быть установлены на нуле. Их надо вставить в отверстие, которое требуется измерить. Держать штангенциркуль при этом необходимо ровно. Далее губки нужно до упора развести, так, чтобы они плотно прижались к внутренним стенкам детали. Зафиксировать их положение, пользуясь стопорным винтом. Затем снимаются показания и производятся необходимые вычисления, если использовался нониусный штангенциркуль.

Определение глубины

Чтобы провести замер глубины отверстия, потребуется переместить рамку и выдвинуть глубиномер. Затем вставить его до упора в отверстие, чтобы конец коснулся дна. Он должен быть расположен точно перпендикулярно поверхности измеряемой детали. Прижать к стенке. Штангу переместить в торец также до упора. С помощью стопорного винта зафиксировать положение, и вывести устройство.

Замер резьбовых соединений

Штангенциркулем можно пользоваться для замера резьбовых соединительных деталей – винтов, болтов и др. Показатели диаметров резьбы определяются по выступам. С этой целью измеряемый винт или болт следует установить вертикально и зажать губками. После этого возможно определять нужные показатели.

Если требуется замерить шаг резьбы, пользуясь штангенциркулем, это производится в следующей последовательности. Сначала измеряются высота стержня и внешний диаметр детали. А затем подсчитывается число витков резьбы. Разделив длину стержня на количество витков можно получить показатель шага резьбы.

Как пользоваться электронным штангенциркулем?

Перед эксплуатацией устройство требует определенной подготовки:

  • удаления загрязнений;
  • плотного сведения губок на показателе «0».

Штангенциркуль с цифровой индикацией измеряет наружный диаметр предмета следующим образом:

  • разводят губки с помощью движения рамки;
  • прикладывают к предмету и сдвигают их до полного прилегания;
  • фиксируют положение специальным винтом;
  • нажимают на кнопку на дисплее и ждут показаний.

Уровень глубины электронный штангенциркуль определяет так:

  • с помощью движения рамки выдвигают глубиномер;
  • спускают его до дна предмета и прижимают к стенке;
  • штангу двигают до упора;
  • проводят фиксацию специальным винтом;
  • вынимают и фиксируют полученный размер на дисплее.

Считывание результатов

Считать показания результатов, которые получены с помощью штангенциркуля, несложно. На неподвижной рамке (штанге), где расположена основная шкала, определяют целое число (мм). Нониусная шкала показывает сотые доли миллиметра. Нужно найти штрих нониусной шкалы на используемом штангенциркуле, совпавший с определённой цифрой на главной шкале. Этот показатель и будет являться значением размера детали в миллиметрах.

По нониусной шкале

Бывает, что при измерениях достаточно целого показателя. Если же требуется установить значение более точно, то нужно осмотреть нониусную шкалу. А на ней необходимо найти точку совпадения двух рисок. Цифра нониусной шкалы будет означать десятое значение. Сложив её с целым числом, пользователь получит точное значение размера детали.

По часовому индикатору

При использовании циферблатного штангенциркуля также целое число в миллиметрах можно увидеть на главной шкале. Как и на аналоговом устройстве оно определяется совпадением рисок на обеих шкалах. Цифра же, представленная на циферблате, показывает значение от 0,01 до 0,99 мм, это зависит от цены деления шкалы. Стрелочный или циферблатный штангенциркуль — более точное устройство, чем механический (аналоговый). Пользоваться им следует при необходимости получения идеально точных данных.

По цифровому табло

Высокоточные (до сотых долей миллиметров) показания результатов, полученных при работе с цифровым штангенциркулем, представлены на жидкокристаллическом дисплее табло. Необходимо при этом помнить, что на нём имеются разные режимы, показывающие результаты измерения как в миллиметрах, так и в дюймах. Такие приборы также оснащены нониусной шкалой. Ею можно пользоваться, если, к примеру, разрядится аккумулятор.

Общие рекомендации при использовании прибора

  1. Возможно измерение размеров круглых заготовок.
  2. Внутренние измерения с помощью штангенциркуля получаются намного точнее, чем данные всех других измерительых приборов.
  3. Глубину отверстия или паза очень просто измерить с помощью имеющегося в штангенциркуле глубиномера. Его выдвигают из корпуса и проводят измерения.
  4. Уступы тоже не составляет труда измерить с высокой точностью с помощью комбинации губок прибора.

Как правильно хранить инструмент

Чтобы продлить срок эксплуатации штангенциркуля, его необходимо правильно хранить. Для этого следует использовать специальный футляр. Рекомендуется периодически мягкой тряпочкой протирать поверхность устройства, чтобы убрать загрязнение. При частом применении ему не нужно дополнительных защитных мер. Если же пользоваться им редко, то нужно обрабатывать его машинным маслом. Необходимо избегать воздействия влаги и солнечных лучей и механических повреждений – ударов, царапин и др.

Штангенциркуль – инструмент, который часто требуется профессиональным мастерам и любителям. Если необходимо часто производить измерения, то потребуется приобрести такое устройство. Выбирая нужную модель, пользователю следует руководствоваться особенностями работы, учитывая особенности конструкции и стоимость таких инструментов.

Недостатки оборудования

Работоспособность этой техники находится в зависимости от источника электропитания, что мешает в самое неподходящее время. Также цена приспособления гораздо больше, нежели у механического инструмента, что обуславливает преимущественно профессиональную сферу его применения. Устройство характеризуется высокой чувствительностью к падениям, вибрациям и механическим воздействиям, потому что эти факторы оказывают влияние на состояние электронного прибора для считывания данных. Сбои, связанные с программной средой, тоже могут привести к потере работоспособности.

Недостатки оборудования, как правило, относятся лишь к дешевым моделям китайского производства. Специалисты отмечают малую износостойкость, плохое качество и хрупкость материала. В некоторых ситуациях на дисплее могут случаться скачки показателей, а также неразбериха в сотых долях значений, потому для работы с таким прибором нужно иметь некоторую сноровку. Однако дорогостоящие и качественные штангенциркули лишены этих недостатков.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Как измерять трубу большого диаметра

Губки штангенциркуля с диапазоном измерений от 0 до 125 мм имеют длину 40 мм и поэтому позволяют измерять трубы с внешним диаметром до 80 мм. В случае необходимости измерять трубу большего диаметра или при отсутствии под рукой штангенциркуля можно воспользоваться народным способом. Обвить трубу по окружности одним витком не растягивающейся нитки или проволоки, измерять длину этого витка с помощью простой линейки, а затем разделить полученный результат на число Π=3,14.

Онлайн калькулятор для расчета диаметра трубы по ее окружности
Суммарная длина намотки, мм:
Количество витков:

Несмотря на простоту, такой способ измерения диаметра трубы позволяет обеспечить точность 0,5 мм, что для домашнего мастера вполне достаточно. Для более точного измерения нужно намотать больше витков.

Как измерять микрометром на практике

Получить размер изделий с точностью 0,01 мм можно выполнив измерения микрометром. Их много модификаций, но самый распространенный это гладкий микрометр типа МК-25, обеспечивающий диапазон измерений от 0 до 25 мм с точностью 0,01 мм. Микрометром удобно измерять диаметр сверла, толщину листового материала, диаметр провода.

Микрометр представляет собой скобу, с одной стороны которой находится опорная пятка, а с другой имеется стебель и высокоточная резьба, в которую закручивается микровинт. На стебле нанесена метрическая шкала, по которой выполняется отсчет миллиметров. На микровинте имеется вторая шкала с 50 делениями, по которой отсчитываются сотые доли мм. Сумма этих двух величин является измеренным размером.

Для того, чтобы выполнить измерение микрометром, деталь размещают между пяткой и торцом микрометрического винта и вращают по часовой стрелке за ручку трещотки (находится на торце барабана микрометрического винта) до тех пор, пока трещотка не издаст три щелчка.

На стебле нанесено две шкалы с шагом 1 мм – основная оцифрованная через каждых 5 мм и дополнительная, сдвинутая относительно основной на 0,5 мм. Наличие двух шкал позволяет повысить точность измерений.

Отсчет показаний выполняется следующим образом. Сначала считывают, сколько целых, незакрытых барабаном, миллиметров получилось по оцифрованной, нижней шкале на стебле. Далее проверяют по верхней шкале наличие риски, расположенной правее от риски нижней шкалы. Если риски не видно, то переходят к снятию показаний со шкалы на барабане. Если риска просматривается, значит, к целому числу полученных миллиметров добавляется еще 0,5 мм. Показания на барабане отсчитывают относительно прямой линии, нанесенной вдоль стебля между шкалами.

Например, размер измеренной детали составляет: 13 мм по нижней шкале, на верхней шкале открытой метки, правее открытой на нижней шкале нет, значить 0,5 мм добавлять не нужно, плюс 0,23 мм по шкале барабана, в результате сложения получаем: 13 мм+0 мм+0,23 мм=13,23 мм.

Микрометр с цифровым отсчетом результатов измерений применять удобнее и позволяет измерять с точностью до 0,001 мм.

Если, например, села батарейка, то цифровым микрометром можно выполнять измерения точно так же, как и гладким МК-25, так как имеется и система отсчета по делениям с точностью 0,01 мм. Цена микрометров с цифровым отсчетом результатов измерений высока и для домашнего мастера неподъемна.

Штангенциркули и компактные штангенциркули

Штангенциркули и компактные штангенциркули

29 изделия

Штангенциркули имеют подвижные губки на градуированной балке. Скользящая шкала используется для измерения расстояния между двумя противоположными сторонами инструмента или детали. Основная фиксированная шкала позволяет выполнять измерения в миллиметрах или дюймах, а скользящая нониусная шкала обеспечивает высокую точность измерения. Компактные штангенциркули не имеют высокоточной секундной шкалы. Они достаточно малы, чтобы поместиться в карманах магазинной куртки. Эти штангенциркули обычно имеют градуировку с долями дюйма и часто используются столярами и для технического обслуживания.

Штангенциркули

Ножевые губки ; Тип приведения в действие кулачка: Ползунок

Загрузка. ..
4 Челюсти Тип срабатывания захвата: Каретка точной регулировки

Идет загрузка… Тип приведения в действие кулачков: Ползунок

Загрузка…
24 Тип приведения в действие захвата: Колесико с накатанной головкой

Загрузка. .. Тип приведения в действие кулачка: Ползунок

Загрузка…

Стандартная губка ; Тип приведения в действие кулачков: Зажим для большого пальца

Тип приведения в действие кулачков: Колесико с накаткой

Загрузка. ..
.
Идет загрузка…
Примечание. Информация о наличии товара предоставляется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

Что такое штангенциркуль?

Штангенциркуль — это измерительный прибор, используемый для точного измерения линейных размеров. Другими словами, он измеряет прямую линию между двумя точками.



Однако это также очень полезный инструмент для измерения диаметра круглых объектов, таких как цилиндры, поскольку измерительные губки можно закрепить с любой стороны окружности.



Штангенциркули очень полезны и отлично подходят для набора инструментов.
