Нормально разомкнутые и замкнутые контакты

Нормально разомкнутый контакт (замыкающий контакт, NO) – термин описывающий состояние основных или дополнительных контактов пускателя, кнопки, реле, контактора которые имеют два противоположных состояния. В рабочем состоянии нормально разомкнутый контакт замкнут, соответственно, в нерабочем – разомкнут.

Нормально замкнутый контакт (размыкающий контакт, NC) – по аналогии с нормально разомкнутым, но симметрично противоположен. В рабочем состоянии контакты разомкнуты, а в нерабочем, напротив – замкнуты.

Блок-контакты

Блок контакты – это электромеханические устройства применяемое для переключения цепей управления и сигнализации.

Как правило, такие устройства имеют от 1 до 4 нормально разомкнутых или замкнутых контактов.  Устанавливаются они на боковой или на лицевой части пускателя (контактора).

NC – контакты используются в основном в блокировочных цепях (см. пример далее). Но кроме блокировочных цепей они также могут быть использованы для подключения источника автономного питания или аварийной сигнализации.

NO – контакты применяют для сигнализации, например при включении контактора он срабатывает и подает напряжение на сигнальную лампу, или же управляющий сигнал на контроллер/станцию управления.

Электрическая блокировка контактора

Рассмотрим пример, как с помощью дополнительных контактов, осуществляется электрическая блокировка контактора.

При подаче напряжения на выводы катушки контактора K 1 он срабатывает вместе со своим блок-контактом K 1.1 . Нормально замкнутый контакт  K 1.1 размыкается, прерывая цепь питания катушки контактора K 2. Аналогичный процесс происходит при включении контактора K 2.

Данная схема электрической блокировки контактов исключает одновременное включение одновременно двух контакторов. Такое соединение контакторов зачастую применяется при подключении асинхронного двигателя. Нормально разомкнутые контакты в данной цепи не задействованы, но могут использоваться в цепях управления и сигнализации.

  • Просмотров: 38275
  • Кнопка нормально разомкнутая

    Не зарегистрирован. Корзина покупателя. Моя корзина Корзина пока пуста. Оформить заказ Продолжить покупки. Покупка по системе КупиВкредит возможна только при сумме заказа от р. Вы можете увеличить сумму заказа или выбрать другой способ оплаты при оформлении заказа.


    Поиск данных по Вашему запросу:

    Схемы, справочники, даташиты:

    Прайс-листы, цены:

    Обсуждения, статьи, мануалы:

    Дождитесь окончания поиска во всех базах.

    По завершению появится ссылка для доступа к найденным материалам.
    ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Кнопки с фиксацией и подсветкой 220в

    Кнопка PBS-105 синяя без фиксации (Нормально разомкнутая). Оптом от 10 шт.


    Нормально замкнутые контакты англ. Одно состояние — рабочее, другое — нерабочее. Например, для кнопки рабочее состояние — нажатое, а нерабочее — ненажатое; для контактов реле нерабочее состояние — при обесточенной обмотке, а рабочее — при поданном на обмотку токе. Нормально замкнутые контакты — такая конструкция устройства, которая в нерабочем состоянии имеет замкнутые контакты.

    Такое использование, например по соображениям безопасности, у кнопки, выключающей оборудование стоповой : используется кнопка с нормально замкнутыми контактами, которая в ненажатом состоянии обеспечивает подачу электрического тока через замкнутые контакты. При нажатии на стоповую кнопку ток кратковременно прерывается, что подаёт команду на выключение устройства; то же самое происходит и при обрыве подключающих кнопку проводов.

    Использование для выключения оборудования кнопки с нормально разомкнутыми контактами ненадёжно, так как при обрыве подключающих проводов невозможно задействовать электрическую цепь и гарантированно отключить включённое оборудование. Нормально замкнутый контакт используется также как метафора языка программирования релейно-контактной логики для программируемых логических контроллеров. Изображение нормально замкнутых контактов в программе:.

    Материал из Википедии — свободной энциклопедии. Категории : Промышленная автоматика Электротехнические изделия. Скрытая категория: Незавершённые статьи об электронике. Пространства имён Статья Обсуждение. Просмотры Читать Править Править код История. Эта страница в последний раз была отредактирована 16 января в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия. Подробнее см. Условия использования.

    Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия. Это заготовка статьи об электронике. Вы можете помочь проекту, дополнив её.


    Кнопка USS-06/S (нормально разомкнутая,10А)

    Жужгов — Об авторском праве на контент сайта. Статьи электрика. Для тех, кто читает электрические схемы и может представить, как работает схема в динамике, подключить магнитный пускатель не составит труда. На сайт, не раз поступали просьбы, подсказать, как подключить пускатель к двигателю с кнопками пуск — стоп в сеть В. Постараюсь объяснить буквально на пальцах, что куда и зачем идет. Разобраться с монтажной схемой на первый взгляд трудно.

    Купить кнопки выхода, вызова с гарантией и доставкой в Москве. Кнопки выхода, вызова — более 28 моделей по Контакты-нормально разомкнутые.

    Кнопки выхода

    Кнопки DS коммутируют цепи сигнализации, питания и управления с номинальным напряжением переменного тока от до В и силой тока до 0,5А. Кнопки выполняют два вида коммутации — включение и отключение. Соответственно контактная группа состоит из замыкающих и размыкающих контактов. Включения и отключения производятся в одном или двух направлениях. Кнопки DS имеют цвет клавиш красный, синий и зеленый. Крепятся кнопки путем фиксации в отверстии на панели при помощи резьбы. Степень защиты — IP Характеристики, маркировка, устройство и размеры кнопок DS указаны ниже. Наша компания гарантирует качество и работу кнопок в течение 2 лет с момента их приобретения.

    Кнопка выхода НО-02 Tantos

    Кажется, что может быть проще, чем подключить кнопку? Тем не менее, и тут есть свои подводные камни. Давайте разберёмся. Кнопки бывают разные, но все они выполняют одну функцию — физически соединяют или, наоборот, разрывают между собой проводники для обеспечения электрического контакта.

    Магнитный пускатель является ключевым элементом практически каждой электрической схемы. С помощью контактора производится подключение потребителей, управление нагрузкой дистанционно и прочие коммутационные переключения.

    Кнопка PBS-105 черная без фиксации (Нормально разомкнутая)

    Подключение датчика кнопки к ардуино требует определенных знаний и навыков. В этой статье мы поговорим о том, что такое тактовая кнопка, что такое дребезг кнопки, как правильно подключать кнопку с подтягивающим и стягивающим резистором, как можно управлять с помощью кнопки светодиодами и другими устройствами. Кнопка или кнопочный переключатель — самый простой и доступный из всех видов датчиков. Нажав на нее, вы подаете контроллеру сигнал, который затем приводит к каким-то действиям: включаются светодиоды, издаются звуки, запускаются моторы. В своей жизни мы часто встречаемся с разными выключателями и хорошо знакомы с этим устройством.

    Кнопки управления серии XB2

    Выберите город. Ваш город: Москва. Четверг, О компании Доставка Контакты. Все товары.

    Кнопка PSB, синяя, нормально разомкнутая, тип кнопки OFF (ON) замыкает контакты при нажатии. Без фиксации.– купить на ➦ all-audio.pro

    DS-316 красн. 125V/3A кнопка нормально разомкнутая

    Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата — когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии. Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов — нормально открытые разомкнутые, замыкающие, НО, NO и нормально закрытые замкнутые, размыкающие, НЗ, NC.

    Кнопка, нормально разомкнутая USS-06/S

    ВИДЕО ПО ТЕМЕ: Кнопки серии PBS11

    В случае заказа бОльшего количества, чем имеется в свободном остатке, цена может быть изменена; Для уточнения интересующих Вас особенностей исполнения, просим обращаться к нашим менеджерам по телефону или электронной почте приведенным внизу страницы; Для заказа изготовления изделий по индивидуальному заказу в заявке необходимо указать спецификацию изделий с указанием тиража для каждого вида изделий, а также приложить имеющуюся на изделия документацию сборочные чертежи, схемы электрические принципиальные, спецификации и т. В случае использования для изготовления изделий давальческих материалов, просим указывать их перечень. Выставленные для оплаты счета действительны для оплаты 3 три рабочих дня, если иное прямо не указано в счете. По истечению указанного срока компания вправе изменить цены, сроки производства и отгрузки и иные условия поставки или отказаться от исполнения заказа в одностороннем порядке с возвратом уплаченной суммы аванса.

    Скорее всего в вашем браузере отключён JavaScript. Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.

    Кнопки и переключатели

    Каталог Контроль доступа Кнопки выхода, вызова Кнопки выхода, вызова. Кнопки выхода. Устройства разблокировки двери. AT-HA Кнопка выхода металлическая, накладная. Кнопка выхода металлическая,накладная, НО, 82 х 32мм, цвет серебро. Код товара:

    Комплексные поставки электрооборудования. Поиск по сайту: расширенный поиск. Низковольтное оборудование Автоматические выключатели Пускатели электромагнитные Контакторы электромагнитные Рубильники, переключатели Предохранители Комутационное оборудование Трансформаторы Устройства защитного отключения УЗО. Кабель силовой Провод.


    Что значит нормально замкнутый контакт

    На чтение 11 мин Просмотров 281 Опубликовано

    Нормально разомкнутые контакты — Нормально разомкнутые контакты термин, характеризующий состояние основных и дополнительных контактов реле, кнопок и других переключающих электрических устройств, которые имеют два несимметричных состояния. Одно состояние рабочее, другое не… … Википедия

    Кнопка (техника) — Запрос «Клавиши» перенаправляется сюда; см. также другие значения. У этого термина существуют и другие значения, см. Кнопка. Кнопк … Википедия

    Реле — (фр. relais) электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Различают электрические,… … Википедия

    Контакт — (от лат. contactus прикосновение) поверхность соприкосновения чего либо; взаимодействие, связь, сотрудничество. Геологический контакт Электрический контакт Нормально замкнутые контакты Нормально разомкнутые контакты Терминальные… … Википедия

    Клавиша — Кнопки калькулятора Кнопка, не смонтированная в аппаратуру Кнопка простейший физический механизм управления различными устройствами, средство размыкания или замыкания электрических или механических контактов. Обычно изготовляются из твёрдого… … Википедия

    Клавиши — Кнопки калькулятора Кнопка, не смонтированная в аппаратуру Кнопка простейший физический механизм управления различными устройствами, средство размыкания или замыкания электрических или механических контактов. Обычно изготовляются из твёрдого… … Википедия

    Кнопка (электротехника) — Кнопки калькулятора Кнопка, не смонтированная в аппаратуру Кнопка простейший физический механизм управления различными устройствами, средство размыкания или замыкания электрических или механических контактов. Обычно изготовляются из твёрдого… … Википедия

    Вибрационный регулятор — регулирующее устройство, исполнительный элемент которого находится в режиме непрерывных колебаний (вибраций) с периодом, значительно меньшим постоянной времени (См. Постоянная времени) объекта регулирования. Системы с В. р. различаются по … Большая советская энциклопедия

    ВИБРАЦИОННЫЙ РЕГУЛЯТОР — автоматич. регулятор, исполнит. элемент к рого находится в режиме непрерывных колебаний (вибраций). Наиболее распространён В. р. электрич. напряжения, исполнит. элемент к рого электромагн. реле замыкает (при снижении напряжения) и размыкает (при… … Большой энциклопедический политехнический словарь

    Рельсовая цепь — (РЦ) изолированный участок ж. д. пути, элемент системы железнодорожной автоматики и телемеханики (См. Железнодорожная автоматика и телемеханика), в котором проводниками тока служат рельсовые нити. Такие участки, называются блок участками… … Большая советская энциклопедия

    Устройство, обозначение и параметры реле

    Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле.

    Устройство реле достаточно просто. Его основой является катушка, состоящая из большого количества витков изолированного провода.

    Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.Он закреплён на пружинящем контакте. Сам же пружинящий контакт закреплён на ярме. Вместе со стержнем и якорем ярмо образует магнитопровод.

    Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник. Он в свою очередь притягивает якорь. Якорь укреплён на пружинящем контакте. Далее пружинящий контакт замыкается с другим неподвижным контактом. В зависимости от конструкции реле, якорь может по-разному механически управлять контактами.

    Устройство реле.

    В большинстве случаев реле монтируется в защитном корпусе. Он может быть как металлическим, так и пластмассовым. Рассмотрим устройство реле более наглядно, на примере импортного электромагнитного реле Bestar. Взглянем на то, что внутри этого реле.

    Вот реле без защитного корпуса. Как видим, реле имеет катушку, стержень, пружинящий контакт, на котором закреплен якорь, а также исполнительные контакты.

    На принципиальных схемах электромагнитное реле обозначается следующим образом.

    Условное обозначение реле на схеме состоит как бы из двух частей. Одна часть (К1) – это условное обозначение электромагнитной катушки. Она обозначается в виде прямоугольника с двумя выводами. Вторая часть (К1.1; К1.2) – это группы контактов, которыми управляет реле. В зависимости от своей сложности реле может иметь достаточно большое количество коммутируемых контактов. Они разбиваются на группы. Как видим, на обозначении изображены две группы контактов (К1.1 и К1.2).

    Как работает реле?

    Принцип работы реле наглядно иллюстрирует следующая схема. Есть управляющая цепь. Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Также есть исполнительная цепь, которым управляет реле. Исполнительная цепь состоит из нагрузки HL1 (лампа сигнальная), контактов реле K1.1 и батареи питания G2. Нагрузкой может быть, например, электрическая лампа или электродвигатель. В данном случае в качестве нагрузки используется сигнальная лампа HL1.

    Как только мы замкнём управляющую цепь выключателем SA1, ток от батареи питания G1 поступит на реле K1. Реле сработает, и его контакты K1.1 замкнут исполнительную цепь. На нагрузку поступит напряжение питания от батареи G2 и лампа HL1 засветится. Если разомкнуть цепь выключателем SA1, то с реле K1 будет снято напряжение питания и контакты реле K1.1 вновь разомкнуться и лампа HL1 выключится.

    Коммутируемые контакты реле могут иметь своё конструктивное исполнение. Так, например, различают нормально-разомкнутые контакты, нормально-замкнутые контакты и контакты на переключение (перекидные). Разберёмся с этим поподробнее.

    Нормально разомкнутые контакты

    Нормально разомкнутые контакты – это контакты реле, которые находятся в разомкнутом состоянии до тех пор, пока через катушку реле не потечёт ток. Говоря проще, когда реле выключено, контакты тоже разомкнуты. На схемах реле с нормально-разомкнутыми контактами обозначается вот так.

    Нормально замкнутые контакты

    Нормально замкнутые контакты – это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток. Таким образом, получается, что при выключенном реле контакты замкнуты. Такие контакты на схемах изображают следующим образом.

    Переключающиеся контакты

    Переключающиеся контакты – это комбинация из нормально-замкнутых и нормально-разомкнутых контактов. У переключающихся контактов есть общий провод, который переключается с одного контакта на другой.

    Современные широко распространённые реле, как правило, имеют переключающиеся контакты, но могут встречаться и реле, которые имеют в своём составе только нормально-разомкнутые контакты.

    У импортных реле нормально-разомкнутые контакты реле обозначаются сокращением N.O. А нормально-замкнутые контакты N.C. Общий контакт реле имеет сокращение COM. (от слова common – «общий»).

    Теперь обратимся к параметрам электромагнитных реле.

    Параметры электромагнитных реле.

    Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. В качестве примера, рассмотрим импортное реле Bestar BS-115C. На его корпусе нанесены следующие надписи.

    COIL 12VDC – это номинальное напряжение срабатывания реле (12V). Поскольку это реле постоянного тока, то указано сокращённое обозначение постоянного напряжения (сокращение DC обозначает постоянный ток/напряжение). Английское слово COIL переводится как «катушка», «соленоид». Оно указывает на то, что сокращение 12VDC имеет отношение к катушке реле.

    Далее на реле указаны электрические параметры его контактов. Понятно, что мощность контактов реле может быть разная. Это зависит как от габаритных размеров контактов, так и от используемых материалов. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если нагрузка потребляет мощность больше той, на которую рассчитаны контакты реле, то они будут нагреваться, искрить, «залипать». Естественно, это приведёт к скорому выходу из строя контактов реле.

    Для реле, как правило, указываются параметры переменного и постоянного тока, которые способны выдержать контакты.

    Так, например, контакты реле Bestar BS-115C способны коммутировать переменный ток в 12А и напряжение 120V. Эти параметры зашифрованы в надписи 12А 120VAC (сокращение AC обозначает переменный ток).

    Также реле способно коммутировать постоянный ток силой 10А и напряжением 28V. Об этом свидетельствует надпись 10A 28VDC. Это были силовые характеристики реле, точнее его контактов.

    Потребляемая мощность реле.

    Теперь обратимся к мощности, которую потребляет реле. Как известно, мощность постоянного тока равна произведению напряжения (U) на ток (I): P=U*I. Возьмём значения номинального напряжения срабатывания (12V) и потребляемого тока (30 mA) реле Bestar BS-115C и получим его потребляемую мощность (англ. – Power consumption).

    Таким образом, мощность реле Bestar BS-115C составляет 360 милливатт (mW).

    Есть ещё один параметр – это чувствительность реле. По своей сути, это и есть мощность потребления реле во включённом состоянии. Понятно, что реле, которому требуется меньше мощности для срабатывания, является более чувствительным по сравнению с теми, которые потребляют большую мощность. Такой параметр, как чувствительность реле, особенно важен для устройств с автономным питанием, так как включенное реле расходует заряд батарей. К примеру, есть два реле с потребляемой мощностью 200 mW и 360 mW. Таким образом, реле мощностью 200 mW обладает большей чувствительностью, чем реле мощностью 360 mW.

    Как проверить реле?

    Электромагнитное реле можно проверить обычным мультиметром в режиме омметра. Так как обмотка катушки реле обладает активным сопротивлением, то его можно легко измерить. Сопротивление обмотки реле может варьироваться от нескольких десятков ом (Ω), до нескольких килоом (). Обычно самое низкое сопротивление обмотки имеют миниатюрные реле, которые рассчитаны на номинальное напряжение 3 вольта. У реле, номинальное напряжение которых составляет 48 вольт, сопротивление обмотки намного выше. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BS-115C.

    Номинальное напряжение (V, постоянное) Сопротивление обмотки (Ω ±10%) Номинальный ток (mA) Потребляемая мощность (mW)
    3 25 120 360
    5 70 72
    6 100 60
    9 225 40
    12 400 30
    24 1600 15
    48 6400 7,5

    Отметим, что потребляемая мощность всех типов реле этой серии одинакова и составляет 360 mW.

    Электромагнитное реле является электромеханическим прибором. Это, наверное, является самым большим плюсом и в то же время весомым минусом.

    При интенсивной эксплуатации любые механические части изнашиваются и приходят в негодность. Кроме этого, контакты мощных реле должны выдерживать огромные токи. Поэтому их покрывают сплавами драгоценных металлов, таких как платина (Pt), серебро (Ag) и золото (Au). Из-за этого качественные реле стоят довольно дорого. Если ваше реле всё-таки вышло из строя, то замену ему можно купить здесь.

    К положительным качествам электромагнитных реле можно отнести устойчивость к ложным срабатываниям и электростатическим разрядам.

    В обычной жизни мы часто сталкиваемся с выключателями. Это всевозможные рубильники, кнопки, тумблеры — они позволяют управлять устройствами дискретно, проще говоря, включать и выключать их. Обычный выключатель представляет собой два контакта, которыми можно замкнуть или разомкнуть электрическую цепь. Дискретное управление различными устройствами в автоматическом режиме предполагает возможность включать и выключать их без участия человека. Именно для этой цели предназначено электромагнитное реле, и именно поэтому без него не обходится ни одна система автоматического управления.

    Электромагнитное реле – устройство, имеющее группу контактов, которые меняют своё состояние на противоположное при подаче управляющего напряжения.

    Рис. 1. Электромагнитное реле

    Простыми словами, реле – это выключатель, который выключается не вручную человеком, а электрическим способом, с помощью подачи управляющего сигнала. Для того чтобы стало совсем понятно, рассмотрим принцип действия электромагнитного реле.

    Принцип действия реле

    Реле состоит из катушки, якоря и группы контактов.

    1 – проводники контактов реле, 2 – контакты реле, 3 – якорь, 4 – сердечник, 5 – катушка

    Принцип действия реле чрезвычайно прост. Если подать на катушку управляющее напряжение, в ней возникнет магнитное поле и притянет якорь, который в свою очередь замкнёт контакты. На рис. 2 изображено реле с одной группой контактов, но в общем случае групп контактов может быть много. При возникновении в катушке магнитного поля, все они меняют своё положение на противоположное. Да, да! Именно на противоположное. Это означает, что изначально они могут быть не только разомкнуты, но и замкнуты.

    Нормально замкнутый и нормально разомкнутый контакт

    Различают два основных вида контактов реле: нормально закрытые (НЗ) и нормально открытые (НО). Названия отражают состояние контактов в «нормальном», когда на катушке реле НЕТ напряжения. Нормально закрытые контакты замкнуты в нормальном состоянии, а нормально открытые – разомкнуты.

    Ещё одни тип контактов – перекидные. Их нельзя назвать ни нормально закрытыми, ни нормально открытыми, поскольку они имеют и тот и другой контакт. При переключении реле, такой контакт размыкает одну цепь и замыкает другую. Это станет понятнее, когда мы посмотрим их графическое обозначение на схеме.

    Обозначение

    На электрических схемах реле обозначают как несколько отдельных элементов:

    • катушка
    • НЗ контакт
    • НО контакт
    • Перекидной

    Условное деление на разные элементы вводится исключительно для удобства. Это позволяет размещать катушку и контакты в разных частях схемы, чтобы она получилась более компактной и читаемой. При этом все элементы одного реле обозначаются одним и тем же буквенным кодом, т.к. конструктивно – это один элемент.

    Также для удобства некоторые элементы реле могут изображаться на схеме и совместно. Например, так может быть обозначена группа нормально открытых контактов:

    Примеры

    Пример 1. Нарисуем схему, которая реализует следующий алгоритм: если насос включен – горит зелёная лампочка, а если выключен – красная.

    В тот момент, когда насос включается, внутри него замыкается концевик (нормально открытый контакт), который мы ввели в нашу схему. При этом на катушку реле K1 «приходит» напряжение – реле срабатывает, размыкая НЗ контакт К1.1, и красная лампочка гаснет. Одновременно с этим, при замыкании контакта внутри насоса, загорается зелёная лампочка.

    Пример 2. Реализуем пример 1 с использованием перекидного контакта реле.

    В этой схеме контакт реле K1.1 — перекидной. Когда реле в «нормальном» состоянии, горит красная лампа. При срабатывании реле K1.1 меняет своё состояние и зелёная лампа загорается.

    Как без кнопки включения включить компьютер, если она сломалась? Нормально разомкнутые и замкнутые контакты Что значит замкнуть контакты

    Статьи и Лайфхаки

    Эксплуатация любого мобильного устройства невозможна без возникновения периодических затруднений. Вопрос о том, как замкнуть телефон, волнует многих пользователей. Попробуем разобраться в том, что именно под этим подразумевается.

    Что имеется в виду

    Иногда пользователи попадают в ситуацию, при которой мобильное устройство заряжается при подключении, однако кнопка питания не работает.

    В этом случае можно попробовать разобрать телефон и замкнуть определённые контакты – так, чтобы включить аппарат. Для этого нам потребуются соответствующие навыки.

    Зачастую пользователи также интересуются, как можно замкнуть контакты на устройстве, чтобы при поступлении входящего звонка зелёная трубка срабатывала автоматически.

    Иначе это называют функцией автоматического ответа на вызов. Именно её пользователи чаще всего имеют в виду, когда интересуются тем, как же замкнуть мобильное устройство.

    Если мы хотим настроить функцию автоматического ответа, нам понадобится перевести телефон в режим гарнитуры, после чего подключить последнюю и активировать саму функцию через меню.

    Приведём пример на мобильном устройстве фирмы Nokia.

    • Их владельцам предлагается подключить гарнитуру и зайти в Общие настройки через меню.
    • Там выбираем раздел «Аксессуары» > «Мини-гарнитура» и открываем её.
    • Включаем функцию автоматического ответа на входящий вызов.
    • Похожие действия мы можем проделать со многими кнопочными аппаратами – например, с устройствами Motorola.
    • Также следует иметь в виду, что сегодня повсеместно распространены беспроводные гарнитуры.

    Как замкнуть для автоматического ответа iPhone?


    Если мы часто отвечаем на звонки за рулём, или же просто на ходу, то наверняка знакомы с таким замечательным изобретением, как Bluetooth-гарнитура. Её легко закрепить за ухом, и пользоваться ею очень удобно.

    Любая модель «яблочного» смартфона имеет интерфейс Bluetooth.

    Это значит, что независимо от модели устройства iOS каждый его владелец сможет подключать беспроводную гарнитуру и, перейдя в соответствующий режим, отвечать на звонки с её помощью.

    В настоящий момент существует широкий ассортимент гарнитур (включая даже музыкальные гарнитуры). Тем не менее, все они имеют примерно одинаковый способ подключения.

    1. Для начала переведём нашу гарнитуру в режим обнаружения, зажав на несколько секунд кнопку питания.
    2. Теперь она готова к подключению. Подключаем её к смартфону.
    3. Заходим в настройки мобильного устройства и включаем Bluetooth. После этого смартфон должен автоматически распознать гарнитуру.
    4. Если она защищена паролем, нам потребуется его ввести.
    5. Как только гарнитура будет подключена, мы увидим соответствующее уведомление в разделе «Устройства» нашего смартфона. Кроме того, значок Bluetooth должен появиться в строке состояния.
    6. Чтобы настроить функцию автоматического ответа, переходим в раздел «Универсальный доступ» через основные настройки мобильного устройства.
    7. Выбираем «Входящие вызовы» > «Гарнитура».
    8. Теперь, как только нам будет поступать звонок от другого абонента, он будет автоматически перенаправлен на гарнитуру. Кстати, если гарнитуру мы отключим, смартфон продолжит работать в своём обычном режиме, что достаточно удобно.
    В заключение добавим, что если мы пользуемся другой мобильной платформой (например, Android), можно поискать специальный софт.

    В обычной жизни мы часто сталкиваемся с выключателями. Это всевозможные рубильники, кнопки, тумблеры — они позволяют управлять устройствами дискретно, проще говоря, включать и выключать их. Обычный выключатель представляет собой два контакта, которыми можно замкнуть или разомкнуть электрическую цепь. Дискретное управление различными устройствами в автоматическом режиме предполагает возможность включать и выключать их без участия человека. Именно для этой цели предназначено электромагнитное реле, и именно поэтому без него не обходится ни одна система автоматического управления.

    Электромагнитное реле – устройство, имеющее группу контактов, которые меняют своё состояние на противоположное при подаче управляющего напряжения.

    Рис. 1. Электромагнитное реле

    Простыми словами, реле – это выключатель, который выключается не вручную человеком, а электрическим способом, с помощью подачи управляющего сигнала. Для того чтобы стало совсем понятно, рассмотрим принцип действия электромагнитного реле.

    Принцип действия реле

    Реле состоит из катушки, якоря и группы контактов.

    1 – проводники контактов реле, 2 – контакты реле, 3 – якорь, 4 – сердечник, 5 – катушка

    Принцип действия реле чрезвычайно прост. Если подать на катушку управляющее напряжение, в ней возникнет магнитное поле и притянет якорь, который в свою очередь замкнёт контакты. На рис. 2 изображено реле с одной группой контактов, но в общем случае групп контактов может быть много. При возникновении в катушке магнитного поля, все они меняют своё положение на противоположное. Да, да! Именно на противоположное. Это означает, что изначально они могут быть не только разомкнуты, но и замкнуты.

    Нормально замкнутый и нормально разомкнутый контакт

    Различают два основных вида контактов реле: нормально закрытые (НЗ) и нормально открытые (НО) . Названия отражают состояние контактов в «нормальном», когда на катушке реле НЕТ напряжения. Нормально закрытые контакты замкнуты в нормальном состоянии, а нормально открытые – разомкнуты.

    Ещё одни тип контактов – перекидные. Их нельзя назвать ни нормально закрытыми, ни нормально открытыми, поскольку они имеют и тот и другой контакт. При переключении реле, такой контакт размыкает одну цепь и замыкает другую. Это станет понятнее, когда мы посмотрим их графическое обозначение на схеме.

    Обозначение

    На электрических схемах реле обозначают как несколько отдельных элементов:

    Условное деление на разные элементы вводится исключительно для удобства. Это позволяет размещать катушку и контакты в разных частях схемы, чтобы она получилась более компактной и читаемой. При этом все элементы одного реле обозначаются одним и тем же буквенным кодом, т.к. конструктивно – это один элемент.

    Также для удобства некоторые элементы реле могут изображаться на схеме и совместно. Например, так может быть обозначена группа нормально открытых контактов:

    Примеры

    Пример 1. Нарисуем схему, которая реализует следующий алгоритм: если насос включен – горит зелёная лампочка, а если выключен – красная.

    В тот момент, когда насос включается, внутри него замыкается концевик (нормально открытый контакт), который мы ввели в нашу схему. При этом на катушку реле K1 «приходит» напряжение – реле срабатывает, размыкая НЗ контакт К1.1, и красная лампочка гаснет. Одновременно с этим, при замыкании контакта внутри насоса, загорается зелёная лампочка.

    Пример 2. Реализуем пример 1 с использованием перекидного контакта реле.

    В этой схеме контакт реле K1.1 — перекидной. Когда реле в «нормальном» состоянии, горит красная лампа. При срабатывании реле K1.1 меняет своё состояние и зелёная лампа загорается.

    Нормально разомкнутый контакт (замыкающий контакт, NO) – термин описывающий состояние основных или дополнительных контактов пускателя, кнопки, реле, контактора которые имеют два противоположных состояния. В рабочем состоянии нормально разомкнутый контакт замкнут, соответственно, в нерабочем – разомкнут.

    Нормально замкнутый контакт (размыкающий контакт, NC) – по аналогии с нормально разомкнутым, но симметрично противоположен. В рабочем состоянии контакты разомкнуты, а в нерабочем, напротив – замкнуты.

    Блок-контакты

    Блок контакты – это электромеханические устройства применяемое для переключения цепей управления и сигнализации.

    Как правило, такие устройства имеют от 1 до 4 нормально разомкнутых или замкнутых контактов. Устанавливаются они на боковой или на лицевой части пускателя (контактора).

    NC – контакты используются в основном в блокировочных цепях (см. пример далее). Но кроме блокировочных цепей они также могут быть использованы для подключения источника автономного питания или аварийной сигнализации.

    NO – контакты применяют для сигнализации, например при включении контактора он срабатывает и подает напряжение на сигнальную лампу, или же управляющий сигнал на контроллер/станцию управления.

    Электрическая блокировка контактора

    Рассмотрим пример, как с помощью дополнительных контактов, осуществляется электрическая блокировка контактора.

    При подаче напряжения на выводы катушки контактора K 1 он срабатывает вместе со своим блок-контактом K 1.1 . Нормально замкнутый контакт K 1.1 размыкается, прерывая цепь питания катушки контактора K 2. Аналогичный процесс происходит при включении контактора K 2.

    Данная схема электрической блокировки контактов исключает одновременное включение одновременно двух контакторов. Такое соединение контакторов зачастую применяется при подключении асинхронного двигателя . Нормально разомкнутые контакты в данной цепи не задействованы, но могут использоваться в цепях управления и сигнализации.

    Материнская плата — самый важный компонент компьютера, ведь именно к ней подключаются остальные аппаратные составляющие. В некоторых случаях она отказывается стартовать при нажатии кнопки включения. Сегодня мы расскажем вам, как надо действовать в такой ситуации.

    Отсутствие реакции на подачу питания говорит в первую очередь о механической поломке либо самой кнопки, либо одного из элементов платы. Чтобы исключить последнее, проведите диагностику этого компонента способами, описанными в статье ниже.

    Исключив поломку платы, следует изучить блок питания: выход из строя этого элемента также может вызывать невозможность включения компьютера с кнопки. В этом вам поможет руководство ниже.

    В случае исправности платы и БП проблема, вероятнее всего, заключается в самой кнопке питания. Как правило, её конструкция довольно проста, и, как следствие, надежна. Впрочем, кнопка, как и любой другой механический элемент, тоже может выйти из строя. Инструкции ниже помогут вам устранить проблему.

    Способ 1: Манипуляции с кнопкой питания

    Неисправную кнопку включения питания нужно заменить. Если же такой вариант недоступен, имеется возможность включения компьютера без неё: необходимо подать питание замыканием контактов или подключить вместо Power кнопку Reset. Этот способ довольно сложный для новичка, однако опытному пользователю он поможет справиться с неполадкой.


    Недостатки таких вариантов решения проблемы очевидны. Во-первых, и замыкание контактов, и подключение «Reset» создают массу неудобств. Во-вторых, действия требуют от пользователя определенных навыков, которых нет у новичков.

    Способ 2: Клавиатура

    Компьютерная клавиатура может использоваться не только для ввода текста или управления операционной системой, но также способна взять на себя функции включения материнской платы.

    Прежде чем приступать к процедуре, убедитесь, что у вашего компьютера присутствует разъем PS/2, такой, как на изображении ниже.

    Само собой, ваша клавиатура должна подключаться именно по этому разъему — с USB-клавиатурами данный способ не сработает.


    Как видим, даже такую, казалось бы, непростую проблему устранить очень просто. К тому же, с помощью этой процедуры можно произвести подключение кнопки включения к материнской плате. Напоследок напомним — если считаете, что вам не хватает знания или опыта для проведения манипуляций, описанных выше, обратитесь в сервисный центр!

    Нормально разомкнутые и замкнутые контакты. Как замкнуть телефон и зачем это нужно Электрическая блокировка контактора

    В обычной жизни мы часто сталкиваемся с выключателями. Это всевозможные рубильники, кнопки, тумблеры — они позволяют управлять устройствами дискретно, проще говоря, включать и выключать их. Обычный выключатель представляет собой два контакта, которыми можно замкнуть или разомкнуть электрическую цепь. Дискретное управление различными устройствами в автоматическом режиме предполагает возможность включать и выключать их без участия человека. Именно для этой цели предназначено электромагнитное реле, и именно поэтому без него не обходится ни одна система автоматического управления.

    Электромагнитное реле – устройство, имеющее группу контактов, которые меняют своё состояние на противоположное при подаче управляющего напряжения.

    Рис. 1. Электромагнитное реле

    Простыми словами, реле – это выключатель, который выключается не вручную человеком, а электрическим способом, с помощью подачи управляющего сигнала. Для того чтобы стало совсем понятно, рассмотрим принцип действия электромагнитного реле.

    Принцип действия реле

    Реле состоит из катушки, якоря и группы контактов.

    1 – проводники контактов реле, 2 – контакты реле, 3 – якорь, 4 – сердечник, 5 – катушка

    Принцип действия реле чрезвычайно прост. Если подать на катушку управляющее напряжение, в ней возникнет магнитное поле и притянет якорь, который в свою очередь замкнёт контакты. На рис. 2 изображено реле с одной группой контактов, но в общем случае групп контактов может быть много. При возникновении в катушке магнитного поля, все они меняют своё положение на противоположное. Да, да! Именно на противоположное. Это означает, что изначально они могут быть не только разомкнуты, но и замкнуты.

    Нормально замкнутый и нормально разомкнутый контакт

    Различают два основных вида контактов реле: нормально закрытые (НЗ) и нормально открытые (НО) . Названия отражают состояние контактов в «нормальном», когда на катушке реле НЕТ напряжения. Нормально закрытые контакты замкнуты в нормальном состоянии, а нормально открытые – разомкнуты.

    Ещё одни тип контактов – перекидные. Их нельзя назвать ни нормально закрытыми, ни нормально открытыми, поскольку они имеют и тот и другой контакт. При переключении реле, такой контакт размыкает одну цепь и замыкает другую. Это станет понятнее, когда мы посмотрим их графическое обозначение на схеме.

    Обозначение

    На электрических схемах реле обозначают как несколько отдельных элементов:

    Условное деление на разные элементы вводится исключительно для удобства. Это позволяет размещать катушку и контакты в разных частях схемы, чтобы она получилась более компактной и читаемой. При этом все элементы одного реле обозначаются одним и тем же буквенным кодом, т.к. конструктивно – это один элемент.

    Также для удобства некоторые элементы реле могут изображаться на схеме и совместно. Например, так может быть обозначена группа нормально открытых контактов:

    Примеры

    Пример 1. Нарисуем схему, которая реализует следующий алгоритм: если насос включен – горит зелёная лампочка, а если выключен – красная.

    В тот момент, когда насос включается, внутри него замыкается концевик (нормально открытый контакт), который мы ввели в нашу схему. При этом на катушку реле K1 «приходит» напряжение – реле срабатывает, размыкая НЗ контакт К1.1, и красная лампочка гаснет. Одновременно с этим, при замыкании контакта внутри насоса, загорается зелёная лампочка.

    Пример 2. Реализуем пример 1 с использованием перекидного контакта реле.

    В этой схеме контакт реле K1.1 — перекидной. Когда реле в «нормальном» состоянии, горит красная лампа. При срабатывании реле K1.1 меняет своё состояние и зелёная лампа загорается.

    Материнская плата — самый важный компонент компьютера, ведь именно к ней подключаются остальные аппаратные составляющие. В некоторых случаях она отказывается стартовать при нажатии кнопки включения. Сегодня мы расскажем вам, как надо действовать в такой ситуации.

    Отсутствие реакции на подачу питания говорит в первую очередь о механической поломке либо самой кнопки, либо одного из элементов платы. Чтобы исключить последнее, проведите диагностику этого компонента способами, описанными в статье ниже.

    Исключив поломку платы, следует изучить блок питания: выход из строя этого элемента также может вызывать невозможность включения компьютера с кнопки. В этом вам поможет руководство ниже.

    В случае исправности платы и БП проблема, вероятнее всего, заключается в самой кнопке питания. Как правило, её конструкция довольно проста, и, как следствие, надежна. Впрочем, кнопка, как и любой другой механический элемент, тоже может выйти из строя. Инструкции ниже помогут вам устранить проблему.

    Способ 1: Манипуляции с кнопкой питания

    Неисправную кнопку включения питания нужно заменить. Если же такой вариант недоступен, имеется возможность включения компьютера без неё: необходимо подать питание замыканием контактов или подключить вместо Power кнопку Reset. Этот способ довольно сложный для новичка, однако опытному пользователю он поможет справиться с неполадкой.


    Недостатки таких вариантов решения проблемы очевидны. Во-первых, и замыкание контактов, и подключение «Reset» создают массу неудобств. Во-вторых, действия требуют от пользователя определенных навыков, которых нет у новичков.

    Способ 2: Клавиатура

    Компьютерная клавиатура может использоваться не только для ввода текста или управления операционной системой, но также способна взять на себя функции включения материнской платы.

    Прежде чем приступать к процедуре, убедитесь, что у вашего компьютера присутствует разъем PS/2, такой, как на изображении ниже.

    Само собой, ваша клавиатура должна подключаться именно по этому разъему — с USB-клавиатурами данный способ не сработает.


    Как видим, даже такую, казалось бы, непростую проблему устранить очень просто. К тому же, с помощью этой процедуры можно произвести подключение кнопки включения к материнской плате. Напоследок напомним — если считаете, что вам не хватает знания или опыта для проведения манипуляций, описанных выше, обратитесь в сервисный центр!

    Вспомогательные контакты в электротехнике — нормально открытый и закрытый или замыкающий и размыкающий соответственно

    Определения

    Вспомогательные контакты — контакты коммутационных аппаратов оперирующие вспомогательными цепями, которые электрически не связаны с главной цепью и цепью управления. Вспомогательные контакты кинематически связаны с главными и отражают их коммутационное положение (сомкнутое или разомкнутое).
    Главная цепь — электрическая система, которую аппарат замыкает и размыкает. Цепь управления — электрическая система, с помощью которой аппарат меняет коммутационное положение.

    Виды вспомогательных контактов

    Замыкающий контакт — контакт, который замкнут при сведённых главных контактах и разомкнут при разведённых главных контактах (соответствие текущему положению главных контактов). То есть в выключенном положении замыкающий контакт не пропускает электрический ток.

    Размыкающий контакт — контакт, который разомкнут при сведённых главных контактах и замкнут при разведённых главных контактах (обратное соответствие). Во включенном положении аппарата электрический ток не протекает.

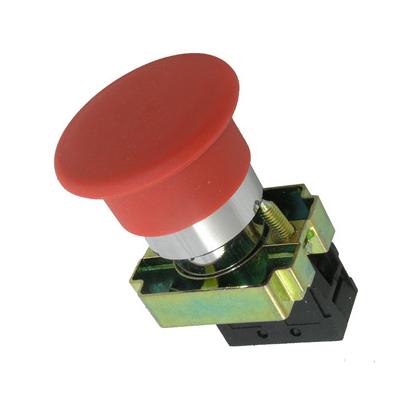

    Такие контактные группы применяются на стоповых кнопках красного цвета. При нажатии кнопки «Стоп» разрывается цепь управления и двигатель останавливается.

    Соответствует определениям 2.3.13 и 2.3.14 нормативного документа ГОСТ 50030 часть 1.

    Соответствие и обозначение

    Соответствие контактов:

    • з амыкающий = нормально открытый = нормально разомкнутый = n ormal o pen;
    • р азмыкающий = нормально закрытый = нормально замкнутый = n ormal c losed.

    Учитывая первую и последнюю формулировки, обозначают:

    Цифра означает количество вспомогательных контактов. отсюда маркировки:

    • две штуки — 2з = 2NO;
    • три штуки — 3р = 3NC;
    • четыре штуки — 4з = 4NO;
    • два замыкающих и два размыкающих — 2з+2р = 2NO+2NC.

    Знак «=» воспринимайте как союз «или».

    Дополнительная информация: виды контактных элементов и их обозначение по стандарту ГОСТ 50030 часть 5.1 .

    Фотографии

    Фотографии вспомогательных контактов
    На первой фотографии пускатель ПМ12 производства компании EKF.
    На второй фотографии просматриваются вспомогательные контакты мостикового типа:
    • верхний нормально закрытый (NC) или размыкающий;
    • нижние два нормально открытых (NO) или замыкающих;
    • в сумме на двух поверхностях изделия 4NO+2NC или 4з+2р.
    На первой фотографии крановый контактор КТ 6023.
    На второй фотографии чередующиеся вспомогательные контакты (от верхнего к нижнему):
    • нормально открытый или замыкающий;
    • затем нормально закрытый или размыкающий;
    • и ещё по одному.
    В сумме 2NO+2NC или 2з+2р.

    Корпус системного блока – это важная составляющая всего компьютера. Именно в корпусе находится так сказать «производственный цех» всего компьютера. Именно в корпус устанавливается материнская плата, а на неё уже «вешается» оперативная память, видеокарта, процессор и всевозможные провода и шлейфы. Мало того, блок питания находится в отдельном месте внутри корпуса, впрочем, как и жёсткий диск и привод.

    Современные корпуса смотрятся достаточно привлекательно, грозно, агрессивно, необычно… Фантазии у разработчиков хватает, а это значит, что обычные покупатели могут выбирать из огромного ассортимента. Но мало того, что нынешние корпуса имеют привлекательный внешний вид, они и имеют и «рабочие» плюсы. Такими плюсами являются разъемы USB, а так же разъёмы для микрофона, и наушников на передней части корпуса, а это в свою очередь значит то, что нам не нужно всякий раз, когда надо подключить флешку, лезть под стол и добираться до задней панели корпуса. Думаю любой согласиться, что это в принципе мелочи, но все, же приятнее просто вставить флешку спереди и начать работать.

    Но, к сожалению, бывают такие случаи, когда некоторые части корпуса компьютера выходят из строя. Речь идёт о пресловутой кнопке POWER , которая есть абсолютно на каждом корпусе. В процессе долгой эксплуатации, данная кнопка может попросту выйти из строя, например, перестать нажиматься или наоборот, впадёт вглубь корпуса, и уже как не «колдуй», уже включить компьютер не получится. Что же делать в таких ситуациях? Если компьютер вам особо не нужен, то лучше вызвать мастера и со спокойной душой дождаться, пока он всё отремонтирует, заплатив ему за это некую сумму денег.

    Если же компьютером надо воспользоваться достаточно срочно, тогда, пожалуй, стоит воспользоваться следующим советом.

    Для начала вам необходимо найти ровную поверхность и аккуратно положить системный блок так, чтобы левая крышка смотрела на вас, при этом отключать все провода не стоит, дабы быстрее всё завершить, но стоит смотреть, чтобы эти провода не были натянуты. Помимо этого, обязательным условием должно быть то, чтоб компьютер был отключен от электропитания, как говориться, мало ли что. Далее, что необходимо сделать, это снять левую крышку корпуса. В современных корпусах, обычно для этого не нужно прилагать каких либо больших усилий, поэтому проблем с этим возникнуть не должно.

    После снятия крышки, перед вами возникнет потрясающая картина. Вы увидите всё то, за что в своё время отдали круглую сумму, и что обычно мирно работает, издавая невинный шум, и то, что сейчас не хочет «заводиться». Наше внимание должно быть в первую очередь сосредоточенно на разноцветные проводки, которые идут от передней части корпуса, к материнской плате. Таких проводков может быть много, и не удивительно, ведь там подключены и кнопки POWER и кнопка RESET , и порты USB, вместе в аудио выходами. Итак, на следующем шаге, небольшие знания английского, которые многие получили ещё в школе, могут нам понадобиться, ведь на самих проводках, а так же на материнской плате, возле подключения этих проводков, должно быть написано, что они значат. Для примера можно взять порты USB. На самой материнской плате, около подключения, должна быть надпись USB1, USB2 и т.д. Это значит, что провода, подключённые к этим разъемам, это не что иное, как порты подключения USB.

    Но не стоит забывать про нашу проблему, а это значит, что нам необходимо искать проводок POWER (обычно это два проводка, сплетенные между собой). Обычно коннекторы, к которым подключаются кнопки включения или перезагрузки, находятся в нижней правой части материнской платы:

    На большинстве материнских платах эти разъемы одинаковые и состоят из 9 контактов, расположенных в два ряда. Два последних контакта в коротком ряду из 4 штекеров отвечают за включение/отключение компьютера.

    Приведем схемы разъемов для наиболее популярных производителей материнских плат.

    MSI
    AsRock
    Asus
    Biostar
    Epox
    Foxconn
    Gigabyte
    Intel

    Когда эти два проводка нашлись, следует найти, где они подключены к материнской плате. После того, как и место подключения было обнаружено, стоит аккуратно отключить эти проводки, так, чтобы небольшие штекеры были оголены.

    Всё, теперь мы почти всё сделали. Завершающим шагом остаётся лишь включение компьютера, для этого нам необходима обыкновенная канцелярская ручка, желательно такая, которая пишет жирно. После того, как такую ручку нашли, можно подключить компьютер к сети электропитания, а затем аккуратно провести кончиком стержня по этим оголённым иглам. Или другими словами, нужно просто напросто замкнуть эти контакты . После этих действий, компьютер должен оживиться, и пойдёт загрузка. Если же ничего не произошло, то стоит повторить процедуру, но замкнуть эти иглы достаточно быстро.

    Благодаря таким несложным действиям, можно запустить компьютер, без особых проблем, однако пренебрегать этим не следует, и лучше поскорее починить кнопке запуска на корпусе, чтобы избежать лишних проблем.

    Внимание: Ни автор данной статьи, ни администрация данного сайта, не несёт никакой ответственности за возможные проблемы, которые могут возникнуть в процессе включения компьютера таким образом. Все вышеперечисленные действия вы будете выполнять на свой страх и риск, и самостоятельно нести ответственность за возможные проблемы, которые не описаны в данной статье.

    Включаем материнскую плату без кнопки. Замыкающий и размыкающий контакты Как замкнуть контакты

    Нормально разомкнутый контакт (замыкающий контакт, NO) – термин описывающий состояние основных или дополнительных контактов пускателя, кнопки, реле, контактора которые имеют два противоположных состояния. В рабочем состоянии нормально разомкнутый контакт замкнут, соответственно, в нерабочем – разомкнут.

    Нормально замкнутый контакт (размыкающий контакт, NC) – по аналогии с нормально разомкнутым, но симметрично противоположен. В рабочем состоянии контакты разомкнуты, а в нерабочем, напротив – замкнуты.

    Блок-контакты

    Блок контакты – это электромеханические устройства применяемое для переключения цепей управления и сигнализации.

    Как правило, такие устройства имеют от 1 до 4 нормально разомкнутых или замкнутых контактов. Устанавливаются они на боковой или на лицевой части пускателя (контактора).

    NC – контакты используются в основном в блокировочных цепях (см. пример далее). Но кроме блокировочных цепей они также могут быть использованы для подключения источника автономного питания или аварийной сигнализации.

    NO – контакты применяют для сигнализации, например при включении контактора он срабатывает и подает напряжение на сигнальную лампу, или же управляющий сигнал на контроллер/станцию управления.

    Электрическая блокировка контактора

    Рассмотрим пример, как с помощью дополнительных контактов, осуществляется электрическая блокировка контактора.

    При подаче напряжения на выводы катушки контактора K 1 он срабатывает вместе со своим блок-контактом K 1.1 . Нормально замкнутый контакт K 1.1 размыкается, прерывая цепь питания катушки контактора K 2. Аналогичный процесс происходит при включении контактора K 2.

    Данная схема электрической блокировки контактов исключает одновременное включение одновременно двух контакторов. Такое соединение контакторов зачастую применяется при подключении асинхронного двигателя . Нормально разомкнутые контакты в данной цепи не задействованы, но могут использоваться в цепях управления и сигнализации.

    Те, у кого компьютеры служат длительное время, часто жалуются на какие-то проблемы. Одна из них — это неисправности кнопки включения. Периодически они отказывают насовсем, и тогда актуальным становится вопрос: как без кнопки включения включить компьютер?

    Общая информация

    Бывает и такое, что питание в сети присутствует, материнская плата о работе сигнализирует своим светодиодом, но вот при нажатии на кнопку включения ничего не происходит. Компьютер попросту не включается! Что делать в таком случае? Как без кнопки включения включить компьютер и желательно не очень сложным путём?

    Следует отметить, что причин такого поведения техники может быть чрезвычайно великое множество. В рамках статьи будет рассмотрено несколько самым популярных вариантов выхода из строя и их устранения. Будут приведены те, которые с легкостью могут быть повторены в домашних условиях. Если же ничего из представленного ниже помочь не сможет, тогда лучше будет обратиться к профессионалам, чтобы они смогли устранить проблему.

    Быстрая, но сложная проверка

    Первоначально необходимо проверить работоспособность блока питания:

    1. Для этого предварительно следует отсоединить все разъемы (от видеокарты, материнской платы, жестких дисков, куллера и т. п.).
    2. Нужно замкнуть два провода на самом широком разъеме из тех, что есть на блоке питания. Как правило, это зелёный и ближайший черный. Сделать подобное можно с помощью обычной скрепки или же пинцета.
    3. Подаём напряжение из розетки. И если вентиляторы не заработали, а всё сделано верно, то можно уверенно говорить о том, что неисправность именно в блоке питания. Если же они запустились, то можно констатировать, что он исправен.

    Теперь можно разъемы подключить обратно и решать следующую задачу.

    Как же запустить компьютер?

    Итак, мы выяснили, что проблема в самом компьютере. Что же теперь делать? Материнская плата имеет множество разъемов, к которым подключают элементы передней панели корпуса компьютера, — кнопки, светодиоды, USB-порты и другие составляющие. Коннекторы для кнопки включения обычно располагаются в нижней правой части платы. Но лучше всего будет открыть документацию по используемому элементу и разобраться, где у него там контакты. Если её нет, то нужно найти надписи: «Включить-Выключить» на английском языке (Power Switch (PW Switch), Power ON, On-Off). После этого следует снять коннекторы и аккуратно замкнуть контакты PWR SW и Ground. Чем? Да хоть шариковой ручкой.

    Вот как без кнопки включения включить компьютер. И если после этого всё работает, то нам точно известно, в чем проблема. Она — в самой кнопке включения/выключения. А вот что делать после выяснения этого факта? Конечно же ремонтировать или же заменить её. На время выйти из ситуации можно и с помощью кнопки перезагрузки, подсоединив ее, вместо сломанной. Она, как правило, подписывается Reset.

    Таким вот нехитрым способом можно заставить технику работать. И если сломалась кнопка включения, то можно порекомендовать её поскорее починить во избежание данной проблемы. Но будьте осторожны — при неопытности или попустительстве компьютер может быть серьёзно повреждён. Поэтому заниматься полноценным ремонтом следует только на свой страх и риск. Благо можно весьма длительно использовать кнопку перезагрузки.

    Работа с комбинациями клавиш

    Клавиатура — это часть компьютера, которая очень сильно недооценивается. Возможно, отвечая на вопрос, как без кнопки включения включить компьютер, следовало начать именно с этого способа, одновременно и простого, и легкого.

    Для этого нам придётся поработать с базовой системой ввода/вывода. Правда, здесь не всё так легко. Дело в том, что для успешного использования данного способа клавиатура должна подключаться не к USB-порту, а к кругленькому PS/2. Если же это не так, то, увы, ничего не получится.

    Если клавиатура такая, как нам надо, то необходимо выставить настройку (а именно выбрать пункты, которые соответствуют кнопкам, способным включить компьютер при помощи клавиатуры). Это может быть или Space Bar (пробел), или Power Key (кнопка питания, имеющаяся на «расширенных» клавиатурах) или Ctrl-Esc. После этого следует сохранить настройки и отключить компьютер, чтобы опробовать такое нововведение.

    Как же найти необходимое свойство? Как только был произведён вход в базовую систему ввода/вывода, следует перейти в раздел Power Management Setup и изменить On by Keyboard. И вот перед нами иллюстрация на вопрос, можно ли включить компьютер без кнопки включения.

    Особенности технического проектирования

    Как сказал один человек, надёжнее кнопки включения может быть только чугунная сковородка советского производства. И что ж, следует отметить, что значительная доля правды в этих словах есть. Поэтому, если кнопка то тут можно задуматься о том, а не стоит ли менять единицу техники? Ведь это один из самых базовых элементов ПК, поэтому, когда она выходит из строя, можно сказать, что эксплуатация буквально зашкаливает. Или же была куплена техника подпольного производства из Китая. Чтобы такого не случилось, нужно быть внимательным ещё при выборе компьютера во время его покупки.

    Техника безопасности

    А сейчас хочется немного вернуться назад и порассуждать о технике безопасности. Следует отметить, что большинство элементов компьютера работают под маленьким напряжением, которое составляет единицы или даже доли вольт. Но не всё так просто — ведь иначе его бы не подключали к сети в 220 В. Поэтому всегда, даже при самых небольших косметических изменениях, необходимо полностью обесточивать технику от любой подачи напряжения. Конечно, это довольно трудозатратно, но помните, что вся техника безопасности написана чьей-то кровью.

    Давайте рассмотрим небольшой пример небрежного отношения. Вот стоит компьютер, у которого системный блок весьма сложно отсоединить от питания полностью. Он ставится в режим сна и открывается боковая панель. А тут срабатывает прерывание (допустим, от сообщения, что пришло по сети) и техника включается. Током вряд ли ударит, но вентилятор на материнской плате может хорошо пройтись по рукам. Он, конечно, пальцы не отрежет, но ощутимо поколотить их своими лопастями сможет.

    Заключение

    Вот мы и разобрали, Но это были самые примитивные способы проверки состояния и активации. Следует отметить, что существует достаточно большое количество различной вспомогательной техники, с помощью которой можно восстановить и запустить буквально мертвую электронику. Но нею располагают, как правило, опытные профессионалы, которые занимаются этим делом уже довольно длительное время.

    Хотя, как ранее уже упоминалось, при такой поломке всё же лучше подумать о замене системного блока. Ведь в таком случае с него можно снять все «внутренности» и переставить в новый. И это позволит сохранить все имеющиеся наработки, а про замену будет забыто уже через несколько дней.

    Материнская плата — самый важный компонент компьютера, ведь именно к ней подключаются остальные аппаратные составляющие. В некоторых случаях она отказывается стартовать при нажатии кнопки включения. Сегодня мы расскажем вам, как надо действовать в такой ситуации.

    Отсутствие реакции на подачу питания говорит в первую очередь о механической поломке либо самой кнопки, либо одного из элементов платы. Чтобы исключить последнее, проведите диагностику этого компонента способами, описанными в статье ниже.

    Исключив поломку платы, следует изучить блок питания: выход из строя этого элемента также может вызывать невозможность включения компьютера с кнопки. В этом вам поможет руководство ниже.

    В случае исправности платы и БП проблема, вероятнее всего, заключается в самой кнопке питания. Как правило, её конструкция довольно проста, и, как следствие, надежна. Впрочем, кнопка, как и любой другой механический элемент, тоже может выйти из строя. Инструкции ниже помогут вам устранить проблему.

    Способ 1: Манипуляции с кнопкой питания

    Неисправную кнопку включения питания нужно заменить. Если же такой вариант недоступен, имеется возможность включения компьютера без неё: необходимо подать питание замыканием контактов или подключить вместо Power кнопку Reset. Этот способ довольно сложный для новичка, однако опытному пользователю он поможет справиться с неполадкой.


    Недостатки таких вариантов решения проблемы очевидны. Во-первых, и замыкание контактов, и подключение «Reset» создают массу неудобств. Во-вторых, действия требуют от пользователя определенных навыков, которых нет у новичков.

    Способ 2: Клавиатура

    Компьютерная клавиатура может использоваться не только для ввода текста или управления операционной системой, но также способна взять на себя функции включения материнской платы.

    Прежде чем приступать к процедуре, убедитесь, что у вашего компьютера присутствует разъем PS/2, такой, как на изображении ниже.

    Само собой, ваша клавиатура должна подключаться именно по этому разъему — с USB-клавиатурами данный способ не сработает.


    Как видим, даже такую, казалось бы, непростую проблему устранить очень просто. К тому же, с помощью этой процедуры можно произвести подключение кнопки включения к материнской плате. Напоследок напомним — если считаете, что вам не хватает знания или опыта для проведения манипуляций, описанных выше, обратитесь в сервисный центр!

    Вспомогательные контакты в электротехнике — нормально открытый и закрытый или замыкающий и размыкающий соответственно

    Определения

    Вспомогательные контакты — контакты коммутационных аппаратов оперирующие вспомогательными цепями, которые электрически не связаны с главной цепью и цепью управления. Вспомогательные контакты кинематически связаны с главными и отражают их коммутационное положение (сомкнутое или разомкнутое).
    Главная цепь — электрическая система, которую аппарат замыкает и размыкает. Цепь управления — электрическая система, с помощью которой аппарат меняет коммутационное положение.

    Виды вспомогательных контактов

    Замыкающий контакт — контакт, который замкнут при сведённых главных контактах и разомкнут при разведённых главных контактах (соответствие текущему положению главных контактов). То есть в выключенном положении замыкающий контакт не пропускает электрический ток.

    Размыкающий контакт — контакт, который разомкнут при сведённых главных контактах и замкнут при разведённых главных контактах (обратное соответствие). Во включенном положении аппарата электрический ток не протекает.
    Такие контактные группы применяются на стоповых кнопках красного цвета. При нажатии кнопки «Стоп» разрывается цепь управления и двигатель останавливается.

    Соответствует определениям 2.3.13 и 2.3.14 нормативного документа ГОСТ 50030 часть 1.

    Соответствие и обозначение

    Соответствие контактов:

    • з амыкающий = нормально открытый = нормально разомкнутый = n ormal o pen;
    • р азмыкающий = нормально закрытый = нормально замкнутый = n ormal c losed.

    Учитывая первую и последнюю формулировки, обозначают:

    Цифра означает количество вспомогательных контактов. отсюда маркировки:

    • две штуки — 2з = 2NO;
    • три штуки — 3р = 3NC;
    • четыре штуки — 4з = 4NO;
    • два замыкающих и два размыкающих — 2з+2р = 2NO+2NC.

    Знак «=» воспринимайте как союз «или».

    Дополнительная информация: виды контактных элементов и их обозначение по стандарту ГОСТ 50030 часть 5.1 .

    Фотографии

    Фотографии вспомогательных контактов
    На первой фотографии пускатель ПМ12 производства компании EKF.
    На второй фотографии просматриваются вспомогательные контакты мостикового типа:
    • верхний нормально закрытый (NC) или размыкающий;
    • нижние два нормально открытых (NO) или замыкающих;
    • в сумме на двух поверхностях изделия 4NO+2NC или 4з+2р.
    На первой фотографии крановый контактор КТ 6023.
    На второй фотографии чередующиеся вспомогательные контакты (от верхнего к нижнему):
    • нормально открытый или замыкающий;
    • затем нормально закрытый или размыкающий;
    • и ещё по одному.
    В сумме 2NO+2NC или 2з+2р.

    В обычной жизни мы часто сталкиваемся с выключателями. Это всевозможные рубильники, кнопки, тумблеры — они позволяют управлять устройствами дискретно, проще говоря, включать и выключать их. Обычный выключатель представляет собой два контакта, которыми можно замкнуть или разомкнуть электрическую цепь. Дискретное управление различными устройствами в автоматическом режиме предполагает возможность включать и выключать их без участия человека. Именно для этой цели предназначено электромагнитное реле, и именно поэтому без него не обходится ни одна система автоматического управления.

    Электромагнитное реле – устройство, имеющее группу контактов, которые меняют своё состояние на противоположное при подаче управляющего напряжения.

    Рис. 1. Электромагнитное реле

    Простыми словами, реле – это выключатель, который выключается не вручную человеком, а электрическим способом, с помощью подачи управляющего сигнала. Для того чтобы стало совсем понятно, рассмотрим принцип действия электромагнитного реле.

    Принцип действия реле

    Реле состоит из катушки, якоря и группы контактов.

    1 – проводники контактов реле, 2 – контакты реле, 3 – якорь, 4 – сердечник, 5 – катушка

    Принцип действия реле чрезвычайно прост. Если подать на катушку управляющее напряжение, в ней возникнет магнитное поле и притянет якорь, который в свою очередь замкнёт контакты. На рис. 2 изображено реле с одной группой контактов, но в общем случае групп контактов может быть много. При возникновении в катушке магнитного поля, все они меняют своё положение на противоположное. Да, да! Именно на противоположное. Это означает, что изначально они могут быть не только разомкнуты, но и замкнуты.

    Нормально замкнутый и нормально разомкнутый контакт

    Различают два основных вида контактов реле: нормально закрытые (НЗ) и нормально открытые (НО) . Названия отражают состояние контактов в «нормальном», когда на катушке реле НЕТ напряжения. Нормально закрытые контакты замкнуты в нормальном состоянии, а нормально открытые – разомкнуты.

    Ещё одни тип контактов – перекидные. Их нельзя назвать ни нормально закрытыми, ни нормально открытыми, поскольку они имеют и тот и другой контакт. При переключении реле, такой контакт размыкает одну цепь и замыкает другую. Это станет понятнее, когда мы посмотрим их графическое обозначение на схеме.

    Обозначение

    На электрических схемах реле обозначают как несколько отдельных элементов:

    Условное деление на разные элементы вводится исключительно для удобства. Это позволяет размещать катушку и контакты в разных частях схемы, чтобы она получилась более компактной и читаемой. При этом все элементы одного реле обозначаются одним и тем же буквенным кодом, т.к. конструктивно – это один элемент.

    Также для удобства некоторые элементы реле могут изображаться на схеме и совместно. Например, так может быть обозначена группа нормально открытых контактов:

    Примеры

    Пример 1. Нарисуем схему, которая реализует следующий алгоритм: если насос включен – горит зелёная лампочка, а если выключен – красная.

    В тот момент, когда насос включается, внутри него замыкается концевик (нормально открытый контакт), который мы ввели в нашу схему. При этом на катушку реле K1 «приходит» напряжение – реле срабатывает, размыкая НЗ контакт К1.1, и красная лампочка гаснет. Одновременно с этим, при замыкании контакта внутри насоса, загорается зелёная лампочка.

    Пример 2. Реализуем пример 1 с использованием перекидного контакта реле.

    В этой схеме контакт реле K1.1 — перекидной. Когда реле в «нормальном» состоянии, горит красная лампа. При срабатывании реле K1.1 меняет своё состояние и зелёная лампа загорается.

    Кнопки управления Энергия

    Кнопки управления Энергия — это надежное и простое дистанционное управление электроприборами

    Кнопки управления Энергия предназначены для включения и отключения электрооборудования, запуска и остановки электродвигателей напрямую или при помощи подачи управляющего сигнала контакторам и реле.

    Кнопки управления Энергия (как и вся светосигнальная арматура) устанавливаются на дверцы шкафов, фальшпанели или боксы Энергия HJ9 (КП10 у IEK, EKF, TDM). Диаметр отверстия для кнопок управления должен быть 22 или 11 мм в зависимости от модели.

    Контакты у кнопок могут быть нормально открытыми или нормально закрытыми:

    • Нормально открытые контакты разомкнуты в обычном положении и замыкаются при нажатии на кнопку и обозначаются «н.о.» («Н.О.», «НО»), NO (normal opened) или буквой «з» (замыкающий).
    • Нормально закрытые контакты замкнуты в обычном положении и размыкаются при нажатии на кнопку. Обозначаются «н.з.» («Н.З.», «НЗ»), NC (normal closed) и буквой «р» (размыкающий).

    Кнопки управления Энергия выпускаются также во влагозащищенном исполнении с герметичными колпачками (степень защиты IP66).


    Кнопки управления Ø22мм Энергия в монолитном пластиковом корпусе

    Номенклатура (аналоги других производителей):

    • Энергия SW2C-11 (IEK SB-7 «Пуск» d22 мм/230 В, EKF SW2C-10D, TDM SВ-7 «Пуск» 1з+1р d22 мм/230 В)
    • Энергия XB2-EA131
    • Энергия XB2-EA125
    • Энергия XB2-EA135
    • Энергия XB2-EA145
    • Энергия XB2-EA25
    • Энергия XB2-EA35
    • Энергия XB2-EA42 (IEK SB-7 «Стоп» d22 мм/230 В, EKF SW2C-10D, TDM SВ-7 «Стоп» 1р d22мм/230В)


    Кнопки управления Ø22мм Энергия с фиксацией и без фиксации с металлическим основанием и контактами типа ZB2

    Номенклатура (аналоги других производителей):

    • Энергия XB2-BW3361 (IEK LAY5-BW3361 с подсветкой 1з)
    • Энергия XB2-BW3461 (IEK LAY5-BW3461 с подсветкой 1з)
    • Энергия XB2-BW3561 (IEK LAY5-BW3561 с подсветкой 1з)
    • Энергия XB2-BA21 (IEK LAY5-BA21 без подсветки 1з)
    • Энергия XB2-BA31 (IEK LAY5-BA31 без подсветки 1з, EKF XB2-BA31)
    • Энергия XB2-BA42 (IEK LAY5-BA42 без подсветки 1р, EKF XB2-BA42)
    • Энергия XB2-BP21 герметичный колпачок IP66
    • Энергия XB2-BP31 герметичный колпачок IP66
    • Энергия XB2-BP42 герметичный колпачок IP66
    • Энергия XB2-Bh31
    • Энергия XB2-Bh41
    • Энергия XB2-Bh52
    • Энергия XB2-BS142 (IEK LAY5-BS142 «Грибок» с ключом d22 мм 230 В 1з+1р, TDM LAY5-BS142 «Грибок» с ключом d22мм 230В 1р)
    • Энергия XB2-BC42 (IEK LAY5-BC42 «Грибок» без подсветки 1р, EKF XB2-BC42 «ГРИБ»)
    • Энергия XB2-BR42
    • Энергия XB2-BS542 (IEK LAY5-BS542 «Грибок» аварийная с фиксацией, EKF Кнопка XB2-BS542 «ГРИБ»)




    Кнопки управления Ø22мм Энергия с пластиковым основанием и контактами типа AL

    Номенклатура (аналоги других производителей):

    • Энергия AELA-22 (IEK AELA-22 «Грибок» d22 мм неон/230 В 1з+1р, EKF AEA-22 «ГРИБ», TDM AELA22 «Грибок» d22мм неон/230В 1з+1р)
    • Энергия AE-22 (IEK AE-22 «Грибок» с фиксацией d22 мм 230В 1з+1р, EKF AE-22 «ГРИБ», TDM AE-22 «Грибок» с фиксацией d22 мм 230 В 1з+1р)

    Кнопка управления Ø22мм Энергия ALW2-611 с пластиковым основанием и контактами типа AL

    Номенклатура: Энергия ALW2-611


    Двойные кнопки управления Ø22мм Энергия «пуск-стоп» с металлическим основанием и контактами типа ZB2

    Номенклатура (аналоги других производителей):

    • Энергия XB2-BL8325
    • Энергия XB2-BL8425 (IEK LAY5-BW8465 «I-О» сдвоенная без подсветки)
    • Энергия XB2-BL9425 герметичный колпачок IP66
    • Энергия XB2-BL8365

    Двойная кнопка управления Ø22мм Энергия APBB-22N «пуск-стоп» с пластиковым основанием и контактами типа AL

    Аналоги других производителей: IEK APВВ-22N «I-O» d22 мм неон/230 В 1з+1р, EKF APBB-22N

    «ПУСК–СТОП», TDM APВВ-22N «I-O» d22 мм неон/230 В 1з+1р


    Миниатюрные кнопки Ø11мм Энергия YL233 в монолитном пластиковом корпусе

    Номенклатура:

    • Энергия YL-232-01
    • Энергия YL-232-02
    • Энергия YL-232-03


    Дополнительные контакты Энергия ZB2-BE101 и ZB2-BE102 для кнопок управления

    Дополнительные контакты Энергия ZB2 выпускаются в двух исполнениях: модель ZB2-101 имеет нормально открытый контакт (NO), ZB2-102 — нормально закрытый (NC).

    При помощи контактов Энергия ZB2 можно дополнить или полностью изменить функции кнопки управления. Например, кнопку с одним нормально закрытым контактом (NC) можно превратить в кнопку с нормально открытым контактом, с комбинацией контактов NO+NC, 2NO или 2NC. При небольших токах коммутации можно использовать с кнопкой более 2 контактов, но лучше в этом случае применять управляющие промежуточные реле.

    Номенклатура (аналоги других производителей):

    • Энергия ZB2-BE101 NO (EKF PBN-XB-2 NO зелёный)
    • Энергия ZB2-BE102 NC (EKF PBN-XB-2 NC красный)



    Что такое нормально открытый переключатель? | Херга

    Нормально разомкнутый выключатель — это тип электрического выключателя. Когда нормально открытый переключатель не сжат, он остается «выключенным». Это связано с электрическими соединениями внутри.

    В нормально разомкнутом переключателе, когда переключатель выключен, контакты разомкнуты. Это означает, что электрическое соединение разорвано, и выключатель находится в положении «выключено». В нормально замкнутых переключателях контакты замкнуты, что означает, что, когда они не сжаты, они включены.

    Разница между разомкнутым выключателем и замкнутым выключателем показана на рисунке ниже

    Нормально разомкнутые выключатели с фиксацией и без фиксации

    Нормально разомкнутые выключатели могут быть без фиксации или с фиксацией. Переключатель мгновенного действия требует непрерывного сжатия, тогда как переключатель с фиксацией потребует от пользователя однократного нажатия для изменения состояния.

    Примеры нормально разомкнутого переключателя

    Большинство переключателей нормально разомкнуты.Вот несколько примеров;

    Выключатель освещения – выключатели освещения можно описать как нормально разомкнутые выключатели с фиксацией. Они открыты до тех пор, пока не сжаты; затем они остаются закрытыми до тех пор, пока их снова не нажмут и не выключат.

    Органы управления медицинской кроватью – элементы управления медицинской кроватью могут быть либо ножными, либо ручными и обычно представляют собой нормально разомкнутые переключатели мгновенного действия. Когда они не сжимаются, переключатель остается разомкнутым, пользователь должен постоянно нажимать на переключатель, чтобы кровать переместилась на желаемую высоту, затем, как только пользователь уберет сжатие, переключатель снова разомкнется, и кровать перестанет двигаться.

    Медицинское и промышленное оборудование — многие различные типы устройств в медицинских и промышленных условиях будут использовать нормально разомкнутые выключатели, особенно ножные выключатели. Когда ножной переключатель нажат, он замыкает цепь, чтобы включить оборудование, примеры этого типа применения включают в себя;

    ·         Швейные машины

    ·         Медицинское оборудование

    ·         Металлорежущие станки

    ·         Станки для гибки металла

    ·         Тату-машинки

    ·         Инструменты оптические

    ·         Устройства для удаления волос

    Нормально замкнутый выключатель

    В некоторых случаях лучше всего использовать нормально замкнутый переключатель.Основное использование нормально замкнутого выключателя — аварийная остановка. Переключатель будет держать цепь замкнутой, когда он не будет нажат. После нажатия она размыкается, что приводит к разрыву цепи и отключению питания.

    Компания Herga предлагает переключающие контакты, которые позволяют переключателю быть нормально разомкнутым или нормально замкнутым. Это означает, что коммутатор можно использовать для более широкого круга приложений.

    Нормально открытые выключатели Herga

    Многие из наших переключателей доступны как нормально разомкнутые или нормально замкнутые.Продукты в нашем ассортименте включают в себя;

    ·         Ножные переключатели

    ·         Ручное управление

    ·         Микропереключатели

    ·         Переключатели с шайбами ​​

    Сравните наши различные ножные переключатели на нашей линейной карте ножных переключателей .

    Для получения дополнительной информации о нормально разомкнутых выключателях, нормально замкнутых выключателях или любой другой продукции из нашего ассортимента, пожалуйста, свяжитесь с нами.







    нормально открытых и нормально закрытых: что они означают?

    Нормально открытый (NO) и нормально закрытый (NC) два разных термина, которые широко используются в мире электрических компонентов, электроники и машиностроения.В этой статье мы объясним, что означает каждый термин, покажем его работу и приведем несколько примеров их использования. Нормально разомкнутые и нормально замкнутые выключатели можно найти и использовать в переключателях, реле и ПЛК.

    Что означает нормально открытый (НО)?

    Нормально разомкнутый переключатель или контакт — это электрический переключатель, который не пропускает через себя ток в нормальном состоянии (когда он не сжат или не активирован).

    Нормально разомкнутый переключатель

    Как видно из изображения выше, переключатель в обесточенном/исходном состоянии не пропускает ток.При нажатии переключателя или кнопки цепь замыкается, и ток течет через нее. Когда переключатель нажимается или сжимается, он закрывается и пропускает ток.

    Нормально разомкнутые выключатели и контакты могут быть мгновенными или фиксирующими переключателями . Переключатель мгновенного действия изменяет состояние только в течение того времени, пока он нажат или активирован, а переключатель с фиксацией изменяет состояние при однократном нажатии. Переключатели с фиксацией необходимо нажать еще раз, чтобы вернуть состояние в исходное положение.

    Где используются нормально разомкнутые переключатели?

    Нормально разомкнутые выключатели используются в различных приложениях. Ниже приведен список некоторых наиболее распространенных приложений.

      3

        3 Начало кнопки 3
      • Light Switch
      • 3 Нормально открытые контактные блоки Нормально закрытые реле
      • Footswitches

      Что означает нормально закрытый (NC) ?

      Нормально замкнутый переключатель или контакт представляет собой электрический переключатель , который пропускает через себя ток в нормальном состоянии (когда он не сжат или не активирован).

      Нормально замкнутый переключатель

      На изображении выше показан нормально замкнутый переключатель как в нормальном, так и в сжатом или активированном состоянии. Когда нормально замкнутый переключатель находится в положении по умолчанию, через него проходит ток. Когда переключатель активируется или сжимается, он размыкает цепь и прекращает протекание тока. Активация нормально замкнутого выключателя может полностью отключить питание машины или части оборудования.

      Где используются нормально замкнутые выключатели?

      Нормально замкнутые выключатели используются в различных приложениях.Мы сделали список наиболее распространенных приложений ниже:

        3 STOP BOCKONS
      • Аварийные остановки кнопок
      • Нормально закрытые контактные блоки
      • Нормально закрытые реле

      RadioShack SPST MOMENTY PUTP , нормально разомкнутый, 1,5 А, 250 В

      Политика возврата RadioShack.com через Интернет

      Из-за COVID-19 время обработки возвратов может занять больше времени, чем обычно. Подождите от 14 до 21 дня, прежде чем обращаться в службу поддержки клиентов по поводу статуса вашего возврата.Спасибо за терпеливость.

      На RadioShack.com мы хотим, чтобы вы были полностью удовлетворены каждым приобретенным товаром. Если вы не удовлетворены своей покупкой на RadioShack.com, вы можете вернуть большинство товаров в течение 30 дней с полным возмещением стоимости покупки за вычетом стоимости доставки, обработки или других дополнительных расходов. См. раздел «Исключения» для продуктов, на которые не распространяется наша политика возврата.

      ВАЖНО:  За некоторыми исключениями возврат средств осуществляется в виде кредита в интернет-магазине, который можно использовать в RadioShack.ком. RadioShack не возмещает стоимость доставки. За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; вы несете ответственность за покрытие любых расходов по доставке, чтобы вернуть ваш товар (ы).

      Обязательно отправьте товар(ы) обратно в полном соответствии с нашей Политикой онлайн-возврата:

      • Товар должен быть отправлен обратно в течение 30 дней с даты доставки.
      • Предметы должны быть неиспользованными и находиться в состоянии как новые.
      • Все товары должны быть возвращены в оригинальной упаковке, со всеми включенными аксессуарами и документами.
      • За возвраты, отправленные обратно на наш склад без разрешения на возврат, полученного через наш Центр возврата или путем обращения в нашу службу поддержки клиентов, будет взиматься плата за ручную обработку в размере 10 долларов США.

      Исключения: RadioShack.com не принимает возврат определенных товаров. Товары, не подлежащие возврату, отмечаются онлайн. К невозвратным товарам относятся:

      • Продукты , которые были перепроданы или изменены (или помечены) для перепродажи, не принимаются.
      • Открытое программное обеспечение или комплекты.
      • Электронные носители, не имеющие дефектов (например, флэш-накопители USB и карты памяти).
      • Средства личной гигиены (такие как маски для лица, щитки для лица).
      •  Товары, перечисленные как окончательная продажа или не подлежащие возврату.
      • Товары, приобретенные не на RadioShack.com.
      Внутренний возврат (США)

      Чтобы вернуть или обменять ваши товары:

      • Начните с посещения нашего центра возврата по адресу radioshack.com/returns и введите адрес электронной почты, который вы использовали при размещении заказа.
      • Ваш запрос на возврат вашего товара должен быть в течение 30 дней с даты доставки или иным образом в рамках нашей Политики возврата.
      • За некоторыми исключениями мы не предоставляем предоплаченные этикетки для возврата; вы несете ответственность за покрытие расходов на обратную доставку. Стоимость этикетки для обратной доставки будет вычтена из суммы возврата.
      • Вы получите электронное письмо с инструкциями по возврату. Выберите «Начать возврат» и выберите товары, которые вы хотите вернуть.Следуйте инструкциям, чтобы напечатать этикетку для возврата.
      • Пожалуйста, используйте выданную транспортную этикетку, чтобы обеспечить надлежащую обработку вашего возврата. Сохраните номер отслеживания возврата возвращаемой посылки, чтобы убедиться, что посылка будет возвращена на наш склад.
      • Вы можете вернуть посылку в любое почтовое отделение США. Подтверждение по электронной почте будет отправлено вам после того, как ваш возврат будет получен и обработан нашим складом.

      Международный возврат

      Если вы решите вернуть свой товар (-ы), RadioShack не предоставляет предоплаченные этикетки для возврата, и вы будете нести ответственность за покрытие расходов по доставке.Кроме того, клиенты за пределами США не смогут использовать наш онлайн-центр возврата. Вместо этого, пожалуйста, следуйте приведенным ниже инструкциям, чтобы вернуть товар в соответствии с нашей Политикой онлайн-возврата.

      Чтобы вернуть товар по почте, свяжитесь с нашей службой поддержки клиентов по адресу [email protected] Мы предоставим вам этикетку для возврата, которую вы можете отнести к любому из ваших местных перевозчиков. Отправьте возвращаемые товары в наш отдел возврата по адресу, указанному ниже:

      .

      RadioShack возвращает
      900 Terminal Road # 244
      Fort Worth, TX 76106

      Гарантия на продукцию

      Нажмите здесь , чтобы ознакомиться с Условиями использования для всех штатов.

      На многие товары, продаваемые на RadioShack.com, распространяется гарантия производителя. Информацию о применимой гарантии обычно можно найти внутри коробки или упаковки. Для получения дополнительной информации о гарантии производителя на конкретный продукт обращайтесь непосредственно к производителю.

      На наши продукты под собственной торговой маркой RadioShack предоставляется 90-дневная или 1-летняя гарантия, в зависимости от продукта. Вы можете прочитать условия этих ограниченных гарантий ниже.

      Условия гарантии

      За исключением Калифорнии, RadioShack не дает никаких дополнительных гарантий, явных или подразумеваемых, для любого продукта, произведенного стороной, отличной от RadioShack.

      ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ЗАКОНОМ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ СПЕЦИАЛЬНО ОТКАЗЫВАЮТСЯ: (1) ДЛЯ ВСЕХ ПРОДАЖ «КАК ЕСТЬ»; И (2) ПОСЛЕ НАЧАЛА: [A] Истечения срока действия ЛЮБОЙ ПРИМЕНИМОЙ ЯВНОЙ ГАРАНТИИ ИЛИ [B] 90 ДНЕЙ С ДАТЫ ПРИОБРЕТЕНИЯ.

      RadioShack не несет ответственности за какие-либо убытки или ущерб (включая косвенные, специальные, случайные или косвенные убытки), вызванные прямо или косвенно продуктами, перечисленными в этом чеке.В некоторых штатах не допускаются ограничения подразумеваемых гарантий (таких как гарантии товарного состояния или пригодности для определенной цели) или исключение случайных или косвенных убытков, поэтому приведенные выше ограничения или исключения могут не применяться к вам. Кроме того, у вас могут быть другие права, которые варьируются от штата к штату.

      Продукты, которые использовались не по назначению (включая статический разряд), небрежность, несчастный случай или модификацию, или которые были припаяны или изменены во время сборки и не подлежат тестированию, исключаются из любой гарантии RadioShack.ком.

      Продукты, которые мы продаем, не разрешены для использования в качестве важнейших компонентов имплантируемых человеку устройств или устройств или систем жизнеобеспечения. Критический компонент — это любой компонент имплантируемого человеку устройства, устройства или системы жизнеобеспечения, неисправность которого, как можно обоснованно ожидать, вызовет отказ имплантата, устройства или системы жизнеобеспечения или повлияет на их безопасность или эффективность.

      На многие другие продукты, предлагаемые на этом веб-сайте, распространяется гарантия производителя.Копия конкретной гарантии, если таковая предлагается гарантом, будет доступна для проверки перед продажей по специальному запросу по нашему каталожному номеру.

      Мы поставляем множество продуктов, которые соответствуют военным спецификациям, представленным производителем. Мы не отслеживаем эти продукты; поэтому мы поставляем их только как коммерческие детали.

      Информация для международных клиентов или клиентов, путешествующих по миру:  продукты, приобретенные на RadioShack.com или через наши розничные магазины в США не могут быть возвращены для гарантийного обслуживания в любом из наших международных офисов.

      90-дневная ограниченная гарантия

      RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие дефектов материалов и изготовления данного продукта при нормальном использовании первоначальным покупателем в течение девяноста (90) дней после даты покупки в магазине, принадлежащем RadioShack, RadioShack.com , либо авторизованным франчайзи или дилером RadioShack.RADIOSHACK НЕ ПРЕДОСТАВЛЯЕТ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

      Настоящая гарантия не распространяется на: (a) повреждение или неисправность, вызванные или связанные с неправильным использованием, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, модификацией, аварией, стихийными бедствиями (например, наводнением или молнией) или чрезмерным напряжением. или текущий; (b) ненадлежащий или неправильно выполненный ремонт лицами, не являющимися авторизованным сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) транспортные, транспортные или страховые расходы; (f) расходы на демонтаж, установку, настройку, регулировку или переустановку продукта; и (g) требования лиц, не являющихся первоначальным покупателем.

      В случае возникновения проблемы, на которую распространяется настоящая гарантия, отнесите продукт и товарный чек RadioShack в качестве подтверждения даты покупки по месту первоначальной покупки или посетите сайт www.radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом, (а) заменит продукт таким же или сопоставимым продуктом или (б) возместит стоимость покупки. Все замененные продукты, а также продукты, за которые произведен возврат средств, становятся собственностью RadioShack.

      RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ.ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ ПРЕДОСТАВЛЯТЬСЯ ПО ЗАКОНУ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ИСЧЕЗАЮТ ПО ИСТЕЧЕНИИ ЗАЯВЛЕННОГО ГАРАНТИЙНОГО ПЕРИОДА.

      ЗА ИСКЛЮЧЕНИЕМ ОПИСАННОГО ВЫШЕ, КОМПАНИЯ RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМИ ДРУГИМИ ЛИЦАМИ ИЛИ ОРГАНИЗАЦИЯМИ ЗА ЛЮБУЮ ОТВЕТСТВЕННОСТЬ, УБЫТКИ ИЛИ УЩЕРБ, ВЫЗВАННЫЕ ПРЯМО ИЛИ КОСВЕННО ИЗ-ЗА ИСПОЛЬЗОВАНИЯ ИЛИ РАБОТЫ ПРОДУКТА ИЛИ ВОЗНИКШЕГО НАРУШЕНИЕ НАСТОЯЩЕЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УЩЕРБЫ, СВЯЗАННЫЕ С НЕУДОБСТВАМИ И ЛЮБОЙ ПОТЕРЕЙ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ, А ТАКЖЕ ЛЮБЫЕ КОСВЕННЫЕ, ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ, ДАЖЕ ЕСЛИ RADIOSHACK БЫЛ ПРЕДУПРЕЖДЕН ВОЗМОЖНОСТЬ ТАКИХ ПОВРЕЖДЕНИЙ.

      В некоторых штатах не допускаются ограничения срока действия подразумеваемой гарантии или исключения или ограничения случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут не применяться к вам. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата.

      Вы можете связаться с RadioShack по телефону:

      Служба поддержки клиентов RadioShack

      www.radioshack.com
      [email protected]

      Обновлено 06.10.



      Ограниченная гарантия сроком на 1 год

      RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие дефектов материалов и изготовления данного продукта при нормальном использовании первоначальным покупателем в течение одного (1) года после даты покупки в магазине RadioShack, RadioShack.com или авторизованного франчайзи или дилера RadioShack. RADIOSHACK НЕ ПРЕДОСТАВЛЯЕТ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

      Настоящая гарантия не распространяется на: (a) повреждение или неисправность, вызванные или связанные с неправильным использованием, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, модификацией, аварией, стихийными бедствиями (например, наводнением или молнией) или чрезмерным напряжением. или текущий; (b) ненадлежащий или неправильно выполненный ремонт лицами, не являющимися авторизованным сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) транспортные, транспортные или страховые расходы; (f) расходы на демонтаж, установку, настройку, регулировку или переустановку продукта; и (g) требования лиц, не являющихся первоначальным покупателем.

      В случае возникновения проблемы, на которую распространяется настоящая гарантия, отнесите продукт и товарный чек RadioShack в качестве подтверждения даты покупки в место первоначальной покупки или посетите сайт www.radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом, (а) заменит продукт таким же или сопоставимым продуктом или (б) возместит стоимость покупки. Все замененные продукты, а также продукты, за которые произведен возврат средств, становятся собственностью RadioShack.

      RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ.ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ ПРЕДОСТАВЛЯТЬСЯ ПО ЗАКОНУ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ИСЧЕЗАЮТ ПО ИСТЕЧЕНИИ ЗАЯВЛЕННОГО ГАРАНТИЙНОГО ПЕРИОДА.

      ЗА ИСКЛЮЧЕНИЕМ ОПИСАННОГО ВЫШЕ, КОМПАНИЯ RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМИ ДРУГИМИ ЛИЦАМИ ИЛИ ОРГАНИЗАЦИЯМИ ЗА ЛЮБУЮ ОТВЕТСТВЕННОСТЬ, УБЫТКИ ИЛИ УЩЕРБ, ВЫЗВАННЫЕ ПРЯМО ИЛИ КОСВЕННО ИЗ-ЗА ИСПОЛЬЗОВАНИЯ ИЛИ РАБОТЫ ПРОДУКТА ИЛИ ВОЗНИКШЕГО НАРУШЕНИЕ НАСТОЯЩЕЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УЩЕРБЫ, СВЯЗАННЫЕ С НЕУДОБСТВАМИ И ЛЮБОЙ ПОТЕРЕЙ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ, А ТАКЖЕ ЛЮБЫЕ КОСВЕННЫЕ, ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ, ДАЖЕ ЕСЛИ RADIOSHACK БЫЛ ПРЕДУПРЕЖДЕН ВОЗМОЖНОСТЬ ТАКИХ ПОВРЕЖДЕНИЙ.

      В некоторых штатах не допускаются ограничения срока действия подразумеваемой гарантии или исключения или ограничения случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут не применяться к вам. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата.

      Вы можете связаться с RadioShack по телефону:

      Служба поддержки клиентов RadioShack

      www.radioshack.com
      [email protected]

      Обновлено 06.10.



      Нормально открытый кнопочный переключатель

      Кнопка (также пишется как кнопка) или просто кнопка представляет собой простой механизм переключения для управления некоторым аспектом машины или процесса.Металлические кнопки обычно изготавливаются из твердого материала, обычно из пластика или металла. Поверхность обычно плоская или имеет форму, подходящую для человеческого пальца или руки, чтобы ее можно было легко нажимать или нажимать. Кнопки чаще всего представляют собой переключатели со смещением, хотя многим кнопкам без смещения (из-за их физической природы) по-прежнему требуется пружина, чтобы вернуться в ненажатое состояние. Термины для «нажатия» кнопки включают нажатие, нажатие, затирание, шлепки, удары и удары кулаком.

      В промышленных и коммерческих приложениях кнопки могут быть соединены друг с другом с помощью механической связи, так что нажатие одной кнопки приводит к отпусканию другой кнопки.Таким образом, кнопка остановки может «принудительно» отпустить кнопку запуска. Этот метод соединения используется в простых ручных операциях, когда машина или процесс не имеет электрических цепей для управления.

      Кнопочные выключатели BITUO имеют размеры от миниатюрных до промышленных силовых выключателей; доступны без подсветки или с подсветкой с несколькими вариантами цвета светодиодов. Ассортимент кнопочных переключателей BITUO включает в себя широкий спектр типов, от стандартных кнопочных переключателей до переключателей с классом защиты IP и с большим ходом.Наши переключатели доступны с различными вариантами монтажа и размерами корпуса и могут быть изготовлены по индивидуальному заказу с использованием различных стилей светодиодов и приводов. Он использовался в калькуляторах, кнопочных телефонах, кухонных приборах и различных других механических и электронных устройствах, домашних и коммерческих.

      Свяжитесь с BITUO для нормально разомкнутого кнопочного переключателя сегодня!

      Нормально открытый кнопочный переключатель PBS-402

      PBS-402 — нормально разомкнутый кнопочный переключатель. Эта кнопка без светодиода и использует цветную кнопку с рейтингом 0.5А 125В переменного тока. OFF-(ON) доступен для этого переключателя. Кроме того, он использует клеммы для печатных плат для быстрой и легкой установки.

      Все преимущества кнопочного выключателя невозможно описать в двух словах, но они становятся все более популярными во всем мире. Кроме того, мы предоставляем наш продукт на основе заводской цены. Пожалуйста, свяжитесь с нами свободно для вашего лучшего предложения сейчас!

      B5131 Нормально разомкнутый, средний кнопочный переключатель

      Электрические характеристики : 28 В пост. тока / 120 В перем. тока 5 А резистивный, 3 А индуктивный Выносливость : 100 000 циклов (см. таблицу рейтинга выносливости ниже) Рабочая температура : от -40ºF до 221ºF (Для применения при низких температурах в кронштейнах концевых выключателей серии E укажите низкотемпературные базовые выключатели B9000) Материал покрытия : Сантопрен (термопласт) Высота кнопок :низкая (.375 дюймов / средний (0,437 дюйма) / высокий (0,500 дюйма) Провода : 18 AWG GXL изол. Провод/ПВХ изол. Кабель UL распознавание : Доступно по запросу

      Рейтинги выносливости (х 1000 циклов) 1

      нагрузки

      7
      7.5A 10A 15А Мотор

      10

      50

      25

      25

      *

      25

      25

      25

      *

      25

      *

      25

      *

      *

      *

      85

      25

      *

      *

      *

      *

      Turgle

      7

      2A 5A

      12VDC

      резистивный

      лампа Индуктивный

      100

      75

      50

      10

      100

      100

      50

      50

      25

      *

      50

      *

      50

      *

      *

      *

      25

      *

      *

      *



      25

      *

      *

      *

      Motor

      10003

      100

      35

      35

      10

      9000VAc

      Резистивный

      Мотор

      100

      50

      50

      10

      50

      10

      100

      25

      25

      *



      75

      900 02 12

      *

      *

      *

      50

      50

      5

      *

      *

      *

      *

      *

      *

      *

      240vac

      резистивный

      лампы

      мотора

      40

      40

      10

      35

      10

      *

      *

      77

      30

      6

      *

      25

      5

      5

      *

      *

      *

      *

      *

      *

      *

      *

      1 CPI Высокие текущие контакты и расширенные жизни (пять миллионов циклов) используется для достижения вышеуказанных результатов испытаний.

      * Данные испытаний недоступны на момент публикации. Пожалуйста, свяжитесь с CPI, чтобы обсудить вашу заявку.

      Нормально открытый кнопочный переключатель

      Нормально открытый кнопочный переключатель

      Фото

      Описание

      Контакт

      Тип

      Цвет

      Контур

      Кнопка смыва с пружинным возвратом мгновенного действия

      Выступающая кнопка Spring Return Momentary

      Кнопка Fluch с пружинным возвратом мгновенного действия (с водонепроницаемой крышкой) Без маркировки

      IP65

      Кнопка смыва с мгновенным пружинным возвратом Маркировка

      Выступающая кнопка с мгновенным возвратом с маркировкой

      Пояснение к обозначению типа

      ЛА139Т Серия

      Кнопка смыва EA (мгновенного действия)



      EL Расширенная кнопка (мгновенного действия)



      Кнопка смыва EP (крышка) (мгновенного действия)



      Кнопка EC, грибовидная (мгновенная, ∅40)

      1=1НО



      2=1НЗ



      3=2НО



      4=2НЗ



      5=1НО+1НЗ

      Нормально открытая кнопка Характеристика:

      Монтажный диаметр 22 мм
      Степень защиты: IP40/IP65/IP66
      Прочный, надежный и механический срок службы 3 000 000, электрический срок службы 500 000
      Срок службы светодиодного индикатора
      50 000 часов Нормально разомкнутые и нормально замкнутые контактные группы независимы друг от друга и могут быть объединены по требованию для легкой замены
      Лампа BA9S используется для кнопки и сигнальной лампы, при необходимости можно выбрать различные источники лампы

      Режим и значение



      B: металлическая серия



      E: Пластиковая серия

      A :Кнопка промывки

      L : Выступающая кнопка

      P :Кнопка (крышка)

      Вт :Кнопка (с подсветкой)

      D :Селекторный переключатель (короткая ручка)

      J :Селекторный переключатель (короткая ручка)

      г : с ключом

      E :Контактный блок

      Z: контактный блок+держатель

      B :Кнопка, Грибовидная (∅30)

      C : Кнопка, Грибовидная (∅40)

      R :Кнопка,Гриб (∅60)

      S4 :Кнопка аварийной остановки

      (Поворотный выпуск, ∅30)

      S5 :Кнопка аварийной остановки

      (Поворотный выпуск, ∅40)

      S6: кнопка аварийного останова

      (поворотный выпуск, ∅60)

      T :Кнопка аварийной остановки

      (вытягивание)

      В: Пилотный свет

      Цвет

      1:Белый

      2: черный

      3:Зеленый

      4: красный

      5:Желтый

      6:Синий

      Селекторный переключатель BD BJ BG

      Положение 2:2 (сохраняется)

      Положение 3:3 (сохраняется)

      Положение 4:2 (мгновенное, справа налево)

      5:3- позиция (Мгновенная, R до

      C&L до С)

      6:3-позиция (Мгновенная, R до C)

      Положение 7:3 (Мгновенное, LtoC)

      Производный продукт

      BA 3:BL с маркировкой (только BA, BL0)

      BL с маркировкой (только BA, BL)

      Контактный блок

      1 : 1НО

      2 : 1НЗ

      3 : 2НО

      4 : 2NC

      5: 1Н0+1НЗ

      нормально открытая рабочая среда кнопки

      Температура рабочей среды: -25~+70°C
      Температура хранения: -40~+70°C
      Класс загрязнения: 3
      Степень защиты: IP40/IP65/IP66
      Предельная высота:≤2000 м
      Стандарт
      EN 60947-1, ГБ14048.5

      нормально открытая кнопка основные технические характеристики

      Номинальное напряжение изоляции: 600 В
      Номинальный тепловой ток:10А
      Номинал переключателя: AC-15 Ue: 380 В/250 В, Je = 4,5 А
      DC-13 Ue: 220 В/110 В, le = 0,6 А
      Контактное сопротивление: ≤50 мА
      Рекомендуемый крутящий момент: 0,9 Нм
      Соединяемая площадь: мин. 1 x 0,5 мм2, макс. 2×1,5 мм2 или 1×2,5 мм2
      Механический срок службы: кнопка ≥ 300 x 104 раза;
      Селекторный переключатель≥ 1004 раза;
      Кнопка аварийной остановки≥ 30 x 104x
      Электрический срок службы: ≥ 30×104 раза
      Предельное напряжение (лампа): 0.8Ue≤U≤1,15Ue

      Как подключить кнопочный переключатель в цепи?

      Подключение кнопочного выключателя не известно большинству людей, никогда не контактировавших с производством. Очень опасно подключать кнопочный выключатель без электрика; поэтому, если вы энтузиаст DIY, мне нравится модифицировать небольшие электрические приборы, маленькие игрушки и т. д., поэтому вы должны понять, как подключить кнопочный переключатель, прежде чем начать, чтобы вы могли лучше помочь вам завершить DIY и устранить небольшие аварии, вызванные подключением кнопочного переключателя.


      Базовые знания о подключении кнопочного переключателя



      Вообще говоря, две стороны металлического кнопочного переключателя представляют собой штифт светового индикатора, а средняя сторона — штифт переключателя. Функция переключателя сбрасывается, средний из трех контактов является общедоступным, узнайте, какие два контакта обычно разомкнуты после подключения. Затем последовательно соедините двухконтактный провод лампы с двумя передними контактами, чтобы получить желаемую функцию.

      Металлическая кнопка изготовлена ​​из золота, нержавеющей стали, меди и т. д., что дает людям все больше и больше выбора. Металлические кнопки широко используются в бытовой технике.

      Кухонная бытовая техника, такая как машины для приготовления соков, кофеварки, соковыжималки.

      Бизнес-машина, такая как монетоприемники, торговые автоматы, модель здания, оборудование банковской сигнализации, автомобиль безопасности контроля доступа, тачка, балансировочные электромобили, компьютеры и периферийное оборудование,

      Бытовая техника, такая как дымогенератор, электронные дверные замки, лампы и фонари, мелкая бытовая техника, интеллектуальная мебель, стереооборудование.И медицинское оборудование, средства связи, уборочное оборудование и т.д.

      Кнопка «Подключить кнопочный переключатель» играет различную роль на разных устройствах.


      Как пользоваться металлической кнопкой?



      Это зависит от того, сколько контактов у металлической кнопки, следующие стили представляют собой металлические кнопки Filn, такие как 2 контакта, 3 контакта, 4 контакта, 5 контактов, 6 контактов, 7 контактов, 8 контактов, 9 контактов, 10 контактов.

      Для разного количества ножек функции кнопок также различаются.

      Прежде чем знакомиться с тем, как подключить провод, вам нужно знать нормально разомкнутую и нормально замкнутую функцию переключателя. Нормально открытый и нормально закрытый, какие два использовать, зависит от требований схемы.

      Например, простая схема самоблокировки заключается в том, что нормально закрытая кнопка означает остановку, а нормально разомкнутая кнопка — пуск. Подключенное состояние без нажатия на кнопку называется нормально закрытым, а вот отключенным после нажатия на кнопку.

      При не нажатой кнопке отключается, вызывается нормально вкл, а при нажатии на кнопку подключается.Так что выбирайте ноги в соответствии с вашими потребностями.

      Ниже приведены функция и режим подключения металлической кнопки, соответствующий номеру контакта нажимной кнопки из филинового металла.



      2 контакта, это нормально открытый тип, вам просто нужно подключить 2 провода.



      3 контакта, 1 нормально разомкнутый и 1 нормально замкнутый без подсветки. Нам нужно только подключить публичный пин и нужную вам функцию. Продукт со словом C является общедоступным контактом, NO — нормально открытым контактом, а NC — нормально закрытым контактом.



      4 контакта, нормально разомкнут с подсветкой. 2 ножки переключателя и две ножки лампы. Как правило, плюс и минус указаны на изделии в виде штифта лампы. Два других являются соответствующими контактами переключателя, контакт переключателя и световой контакт обычно находятся в противоположном положении, что можно узнать при тестировании. Кроме того, свет filn вообще не различает положительные и отрицательные полюса.

      5 контактов, 1 нормально открытый и 1 нормально закрытый с подсветкой, его 3 контакта соединяются нормально открытыми и нормально закрытыми.2 контакта соединяют бусину лампы, а также не различают положительный и отрицательный полюс. Для режима подключения, пожалуйста, обратитесь к контакту 3.

      6 контактов, они разделены на три корпуса.



      Корпус 1, 22 мм в старом стиле: 1 нормально открытый и 1 нормально закрытый с подсветкой, по-прежнему 2 контакта, но 1 нормально открытый и 1 нормально закрытый состоят из 4 контактов, и общедоступного контакта нет. Контакты обычно имеют номера 1, 2, 3, 4. Номера 1 и 4 нормально разомкнуты, а номера 2 и 3 нормально закрыты.



      Корпус 2, 1 нормально открытый и 1 нормально закрытый с двухцветной подсветкой, будет 3 контакта, представляющих функцию 1NO1NC. Но также будет 3 контакта, представляющих двухцветные огни, с одним общим катодом и общим контактом анода. Два других контакта представляют разные источники света соответственно.



      Корпус 3, 2 нормально разомкнутых и 2 нормально закрытых без подсветки, он сдвоенный и аналогичен 3 пинам. Но это с еще 3 контактами.



      7 контактов, 1 нормально разомкнутый и 1 нормально замкнутый с трехцветной подсветкой, аналогично корпусу 2, но с трехцветной подсветкой.



      8 контактов, 2 нормально разомкнутых и 2 нормально замкнутых с двойной подсветкой.



      9 контактов, 2 нормально разомкнутых и 2 нормально замкнутых с двойной подсветкой.



      10 контактов, 2 нормально разомкнутых и 2 нормально замкнутых с трехцветной подсветкой, аналогично корпусам 6, 7, 8.



      Одним словом, дополнительные контакты предназначены только для обеспечения большего количества различных функций, например, два нормально открытых и два нормально закрытых источника света, одноцветный свет, двухцветный свет и трехцветный свет.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
