Нормативная освещенность помещений. Нормы освещенности помещений: требования и стандарты для разных типов пространств

Какие существуют нормы освещенности для офисов, производственных и жилых помещений. Как правильно организовать освещение рабочих мест. Какие показатели освещенности регламентируются нормативными документами.

Основные нормативные документы по освещению помещений

Нормы освещенности помещений регламентируются следующими основными документами:

• СП 52.13330.2016 «Естественное и искусственное освещение»
• СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий»
• ГОСТ Р 55710-2013 «Освещение рабочих мест внутри зданий. Нормы и методы измерений»
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа»

Эти документы устанавливают требования к уровням освещенности, показателям качества освещения и другим нормируемым параметрам для различных типов помещений и рабочих зон.

Нормы освещенности для офисных помещений

Для офисных пространств действуют следующие основные нормативы по освещенности:

• Рабочие места с компьютерами: 300-500 лк
• Офисы открытой планировки: 400 лк

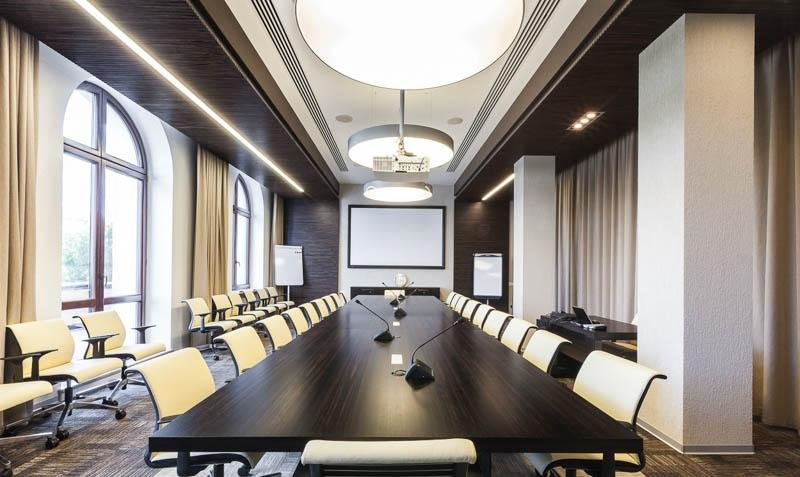

• Переговорные комнаты: 300 лк
• Зоны отдыха и приема пищи: 200 лк
• Коридоры и лестницы: 100 лк

При этом важно обеспечить равномерность освещения и отсутствие бликов на рабочих поверхностях. Для офисов рекомендуется использовать светильники с цветовой температурой 3500-5000 К.

Требования к освещению производственных помещений

Нормы освещенности для производственных пространств зависят от характера выполняемых работ и их точности:

• Работы наивысшей точности (до 0,15 мм): 2000-5000 лк
• Работы очень высокой точности (0,15-0,3 мм): 1000-3000 лк
• Работы высокой точности (0,3-0,5 мм): 750-2000 лк
• Работы средней точности (0,5-1 мм): 300-750 лк
• Работы малой точности (1-5 мм): 200-400 лк
• Грубые работы (более 5 мм): 150-300 лк

Также нормируются такие показатели как коэффициент пульсации (не более 10-20%) и показатель ослепленности (не более 20-40).

Нормативы освещенности для жилых помещений

В жилых помещениях действуют следующие нормы минимальной освещенности:

• Жилые комнаты: 150 лк
• Кухни: 150 лк
• Ванные, санузлы: 50 лк
• Коридоры: 50 лк
• Лестницы: 20 лк

При этом рекомендуется обеспечивать возможность регулирования уровня освещенности для создания комфортных условий в разное время суток.

Особенности освещения рабочих мест

При организации освещения рабочих мест необходимо учитывать следующие требования:

• Обеспечение достаточного уровня освещенности в рабочей зоне
• Равномерность освещения без резких перепадов яркости
• Отсутствие прямой и отраженной блескости
• Правильное направление светового потока и необходимая цветопередача
• Возможность регулирования освещенности при необходимости

Важно комбинировать общее и местное освещение для создания оптимальных условий на каждом рабочем месте.

Нормируемые показатели освещения

Основными нормируемыми показателями освещения помещений являются:

• Освещенность (Е) — измеряется в люксах (лк)
• Коэффициент естественной освещенности (КЕО)
• Показатель ослепленности (Р)
• Коэффициент пульсации освещенности (Кп)
• Цветовая температура (Тц)
• Индекс цветопередачи (Ra)

Нормативные значения этих показателей устанавливаются в зависимости от назначения помещения, характера зрительной работы и других факторов.

Выбор источников света для разных типов помещений

При выборе источников света для освещения помещений необходимо учитывать следующие рекомендации:

• Для офисов и учебных заведений оптимальны светодиодные панели и линейные светильники с цветовой температурой 4000-5000 К
• В производственных цехах эффективны светодиодные или металлогалогенные прожекторы
• Для торговых залов подходят трековые системы и точечные светильники
• В жилых помещениях рекомендуются светодиодные и энергосберегающие лампы теплого света (2700-3000 К)

Важно подбирать источники света с учетом требуемой мощности, цветопередачи и других характеристик для конкретных условий.

Контроль и измерение параметров освещения

Для контроля соответствия освещения нормативным требованиям проводятся следующие измерения:

• Освещенности с помощью люксметров
• Яркости с использованием яркомеров
• Коэффициента пульсации специальными приборами
• Коэффициента естественной освещенности

Измерения проводятся как при вводе осветительных установок в эксплуатацию, так и в процессе их работы для своевременного обнаружения отклонений от нормативов.

Полезные статьи от компании «Световые Технологии»

Our website uses cookies to distinguish you from other users of our website. This helps us to provide you with a good experience when you browse our website and also allows us to improve our site. By continuing to browse the site, you are agreeing to our use of cookies. Read more about the individual cookies we use and how to recognise them by clicking here

Загрузите наше приложение

Скачать Скачать

8-800-333-23-77

12 января 2018 Автор: Мария Попова

Недостаток или неправильное распределение света снижает производительность труда, вызывает утомление глаз, провоцирует заболевания зрения, повышает уровень травматизма. Чтобы создать подходящие условия для персонала, необходимо выполнить требования к освещению помещений и рабочих мест. Рассмотрим некоторые нормативы из ГОСТ, СНиП, СанПиН, СП, отраслевых актов и других специализированных документов.

На рабочих объектах любого назначения используются три вида освещения — естественное, искусственное (электрическое) и совмещенное (комбинация солнечного и электрического света). Для каждого вида предусмотрены нормативы.

Требования к естественному освещению рабочих мест

Солнечный свет превосходит искусственный по всем параметрам — его спектр, индекс цветопередачи, цветовая температура и другие характеристики оптимальны для зрения человека. Кроме того, наличие естественного света дает экономию электричества, что важно для хозяйственной деятельности. В зависимости от расположения световых проемов в стенах или потолке естественное освещение бывает боковым, верхним и комбинированным. На интенсивность освещенности влияет сезон, время суток и облачность. На долю естественного светового потока влияет размер окон, чистота стекол, внешние преграды (соседние здания, деревья), отделка поверхностей помещения.

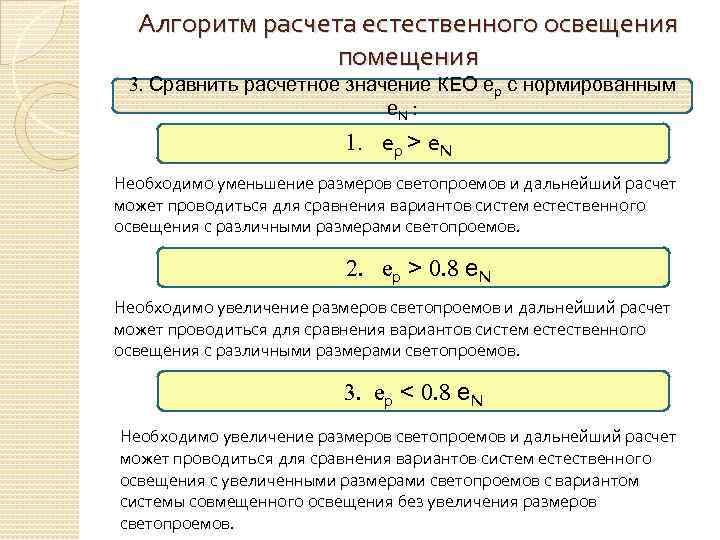

Нормативное соответствие оценивается с помощью коэффициента естественного освещения — он указывает, во сколько раз внутренний уровень освещенности меньше уличного. Для средней полосы России минимальное значение коэффициента — 2,5%, для Севера — 2,9% (проверяются самые дальние от окон места). Значения коэффициента повышаются путем окраски поверхностей в белые тона. Также нужно регулярно мыть стекла, так как при загрязнениях теряется до 50% светового потока.
Естественный свет — обязательное условие для помещений, в которых постоянно находятся люди. Работа в пространстве без окон (цокольные этажи, помещения с особыми требованиями к технологическому процессу) допускается, но тогда нужно оборудовать комнаты отдыха с доминирующим солнечным светом.
В любом случае только естественное освещение рабочих мест не возможно — графики предполагают работу утром, вечером, часто ночью, тем самым возникает потребность в применении искусственного освещения.

Требования к искусственному освещению рабочих мест

По конструктивным особенностям рабочее освещение делится на общее (равномерное, локализованное) и комбинированное. При выборе учитывается характер зрительных работ, которые классифицируются по разрядам. Для каждого из восьми разрядов определены размеры предметов различения. Например, I-ый предполагает работу с мелкими объектами до 0,15 мм, а VIII-ый — общий надзор за производством. Согласно требованиям к освещению рабочих мест, для объектов VI–VIII разрядов допускается использовать только равномерный рабочий свет, для остальных необходимо освещение локализованного или комбинированного типа.

Равномерное общее освещение актуально для участков без постоянного присутствия персонала. Основные требования: равномерное расположение светильников, большая высота установки для минимизации слепящего эффекта, наличие антибликовых элементов, частичное падение света на потолочную поверхность и верхние зоны стен.
Локализованное общее освещение повышает интенсивность света, так как лампы приближены к рабочим местам. Эти осветительные системы актуальны там, где требуются работы средней и малой точности (IV и V разряды). Требования к искусственному освещению рабочего места включают отсутствие бликов. Решить задачу помогают светильники с рефлекторами, отражающими свет в нужном направлении.
Комбинированное освещение включает в себя общие и местные светильники, которые усиливают освещенность рабочей зоны. Дополнительная локальная подсветка обязательна при характере зрительных работ от наивысшей до высокой точности (I–III разряды). При комбинации местных и общих светильников минимальная нормативная доля последних — 10% (при наличии окон). Одно лишь местное освещение запрещено, так как создает тени и утомляет глаза.

Требования к освещению рабочих мест производственных помещений

Нормативные характеристики освещения зависят от сферы деятельности предприятия — варьируется средняя освещенность, коэффициент пульсации, индекс цветопередачи, цветовая температура.

• Допустимая средняя освещенность имеет разброс от 20 до 5000 лк. Например, на рабочих местах с постоянным пребыванием персонала этот показатель должен составлять минимум 200 лк.
• Оптимальная равномерность освещенности — 0,4 в зоне непосредственного окружения (50 см от поля зрения) и 0,1  – на периферии. При этом освещенность в периферийной зоне не должна превышать 1/3 от уровня освещенности в области непосредственного окружения.
• Уровень блескости должен стремиться к нулю. Для этого необходимо правильно расположить светильники относительно рабочей поверхности. Также для снижения слепящего эффекта можно ограничить яркость света, подобрав светотехнику с оптимальным защитным углом отражателей или экранирующих решеток.
• Максимальный коэффициент пульсации — 10%, особенно в помещениях с опасностью прикосновения к вращающимся или вибрирующим механизмам. В этом плане оптимальное оборудование – светодиодные светильники. У них практически нет стробоскопического эффекта, коэффициент пульсации не превышает 5%.
• Индекс цветопередачи — от 20 до 90 Ra (чем выше, тем лучше). Здесь также выигрывают LED-светильники, их спектр максимально приближен к эталонному солнечному свету (индекс цветопередачи от 70 Ra).

Требования к освещению рабочих мест производственных помещений указаны в ГОСТ 55710-2013. При разработке проекта учитываются электротехнические, гигиенические, экологические и другие нормативы. В общей сложности придется проанализировать десятки документов, поэтому оптимальный вариант — заказать проектирование специалистам с лицензией и опытом работы.


Вверх

Освещение рабочих мест и производственных помещений

Создание оптимальных условий освещения на рабочем месте – это залог высокой производительности сотрудника. Правильно организованное рабочее освещение создает благоприятные условия труда, сохраняет здоровье человека и повышает его работоспособность.

Почему так важно правильное освещение на рабочем месте?

Большинство людей проводят на рабочем месте как минимум 8 часов в день, и при недостатке света или его неправильном распределении страдает производственный процесс:

• Недостаток света ведет к снижению остроты зрения у человека, хроническому переутомлению и усталости. Как вследствие, на фоне проблем со здоровьем, заинтересованность в результате работы пропадет.
• Избыток и излишняя интенсивность освещения также негативно сказывается на работоспособности человека. При избытке света устают глаза и возникают головокружения, что приводит к невнимательности сотрудников.

Таким образом, освещение рабочего места и работоспособность человека находятся в прямой зависимости, а грамотный руководитель будет заинтересован в продуктивности труда сотрудника.

Нормативная документация

Существуют нормативы – ГОСТ, СНиП, СанПиН, СП, отраслевые акты и другие специализированных документы, согласно которым освещение рабочих мест и производственных помещений должно соответствовать стандартам и обеспечивать безопасные и комфортные условия труда.

При разработке проекта освещения рабочего места учитываются нормативные характеристики конкретного предприятия, его электротехнические и гигиенические особенности, степень экологической нагрузки и классификация рабочего процесса. В зависимости от точности и сложности работ будет варьироваться средняя освещенность, коэффициент пульсации, индекс цветопередачи, цветовая температура и прочие показатели. Например, для швеи-мотористки, токаря-расточника и офисного работника нормы совершенно разные.

Разряд зрительной работы	Характеристика	Подразряд	Освещенность (комбинированная система), Лк	Освещенность (общая система), Лк
I	Наивысшей точности	а	5000	1250 750 400
		б	4000
		в	2500
		г	1500
II	Очень высокой точности	а	4000	750 500 300
		б	3000
		в	2000
		г	1000
III	Высокой точности	а	2000	500
		б	1000	300
		в	750	300
		г	400	200
IV	Средней точности	а	750 500 300	300
		б		200
		в		200
		г		200
V	Малой точности	а	400	300
		б		200
		в		200
		г		200
VI	Грубая			200
VII	Общее наблюдение за ходом производственного процесса	а		200
		б		75
		в		50
		г		20

а — непрерывная работа, б — периодическая работа, в — периодическая работа при периодическом пребываете в помещении, г — наблюдение за инженерными коммуникациями

В данной статье приводятся общие положения о требованиях к освещению рабочих мест.

Требования к естественному освещению рабочих мест

Наличие естественного освещения является обязательным условием для рабочих помещений, в которых постоянно находятся люди. Работа на цокольных этажах, в помещениях с особыми требованиями к технологическому процессу и в других пространствах без окон допускается. Однако тогда законодательство и трудовые нормы обязывают работодателя оборудовать комнаты отдыха с доминирующим солнечным светом.

Логично, что в большинстве своем постоянная работа в условиях естественного освещения невозможна, так как графики предполагают работу утром, вечером, и, что особенно характерно для предприятий полного цикла, ночью. Тем самым возникает потребность в комбинировании естественного света с искусственным.

Требования к искусственному освещению рабочих мест

В качестве источников искусственного освещения выступают лампы, светильники, торшеры, бра и прочие электроприборы. Все эти устройства делятся на два типа: для создания равномерного или локализованного освещения.

Равномерное освещение (заливающее или рассеянное), предназначено для общего постоянного освещения помещений. Характеризуется равномерным расположением источников света и потолочным вариантом их установки (для снижения слепящего эффекта). Ярким примером светильников для создания равномерного освещения являются светодиодные светильники АРМСТРОНГ и светильники АС-ДПО-01.

АРМСТРОНГ	АС-ДПО-01



Локализованное освещение характеризуется приближенностью источников освещения к рабочим местам и повышенной интенсивностью света. Данная категория осветительного оборудования актуальна там, где требуются работы высокой точности, например, при работе с мелкими деталями или в ювелирном искусстве.

Основные нормы освещения рабочих мест производственных помещений:
• Допустимая средняя освещенность. Измеряется в люксах и варьируется от 20 до 5000 лк.
• Оптимальная равномерность освещенности. Показатель отношения максимальной освещенности к минимальной (например, в затемненных углах и в центре помещения).
• Уровень блескости. Эта характеристика вызывает слепящий эффект и, соответственно, должна стремиться к нулю. Данная проблема решается правильным расположением светильников относительно рабочей поверхности.
• Максимальный коэффициент пульсации. Не должен превышать 10%.
• Индекс цветопередачи. От 20 до 90 Ra, и чем выше, тем лучше, спектр должен быть максимально приближен к эталонному солнечному свету.
Выбор ламп для освещения рабочего места

В каталоге нашего сайта вы можете подобрать осветительные приборы для организации освещения рабочего места. Рекомендуем обратить внимание на общепромышленные светильники и светильники для общественных помещений. В них, в качестве источника света, в основном используются светодиодные лампы и матрицы. Они практически не влияют на остроту зрения, экономичны, имеют длительный срок эксплуатации и отличаются низкой степенью энергопотребления.

Также вы можете выбрать светильники с галогенными лампами. Они имеют хорошую цветопередачу, однако сильно нагреваются в процессе эксплуатации и быстро тускнеют.

На нашем сайте имеются осветительные устройства с люминесцентными лампами. Но их свет меньше подходит для глаз, является неестественным и больше подходит для освещения бытовых, общественных и нежилых помещений.

Светильники с лампочками накаливания, хоть и применяются редко, тратят много электроэнергии и быстро выходят из строя, также доступны для заказа на нашем сайте.

По вопросам приобретения и подбора светильников для рабочих мест и производственных помещений Вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте [email protected]

Нормы освещенности

Главная \ Нормы освещенности Нормы освещенности офисных помещений Вид помещения Норма освещенности согласно СНиП, Лк Офис общего назначения с использованием компьютеров 200-300 Офис большой площади со свободной планировкой 400 Офис, в котором осуществляются чертежные работы 500 Зал для конференций 200 Эскалаторы, лестницы 50-100 Холл, коридор 50-75 Архив 75 Кладовая 50 Нормы освещенности производственных помещений Расчет показателей осуществляется на основании характеристики зрительной работы. Разряд зрительной работы Характеристика Подразряд Освещенность (комбинированная система), Лк Освещенность (общая система), Лк I Наивысшей точности а б в г 5000 4000 2500 1500 1250 750 400 II Очень высокой точности а б в г 4000 3000 2000 1000 750 500 300 III Высокой точности а б в г 2000 1000 750 400 500 300 300 200 IV Средней точности а б в г 750 500 400 300 200 200 200 V Малой точности а б в г 400 300 200 200 200 VI Грубая 200 VII Общее наблюдение за ходом производственного процесса а б в г 200 75 50 20 а — постоянная работа, б — периодическая работа при постоянном пребывании в помещении, в — периодическая работа при периодическом пребывании в помещении, г — общее наблюдение за инженерными коммуникациями. Нормы освещенности складских помещений Тип хранения Освещенность с газоразрядными лампами, Лк Освещенность с лампами накаливания, Лк Напольное 75 50 Стеллажное 200 100 Нормы освещенности жилых помещений Вид помещения Норма освещенности согласно СНиП, Лк Шахта лифта 5 Проходы технических этажей, подвалов, чердаков 20 Венткамеры, тепловые пункты, насосные и электрощитовые 20 Велосипедные, колясочные 30 Лестницы 20 Помещение консьержа 150 Ванные комнаты, санузлы, душевые 50 Биллиардная 300 Тренажерный зал 150 Сауна, бассейн, раздевалка 100 Гардеробная 75 Подсобные 300 Квартирные коридоры и холлы 50 Кабинет, библиотека 300 Детские 200 Кухни 150 Жилые комнаты 150 Вестибюли 30 К какому бы типу не относилось помещение, нужно тщательно планировать и продумывать его освещение. От этого напрямую зависит комфорт и здоровье находящихся в нем людей. Нормируемые показатели для улиц и дорог городских поселений с регулярным транспортным движением с асфальтобетонным покрытием Категория объектов Класс Основное назначение объекта Расчетная скорость, км/ч Средняя освещенность дорожного покрытия, Еср, лк, не менее Магистральные дороги и улицы общегородского значения За пределами центра города А1 Автомагистрали, федеральные и транзитные трассы, основные магистрали города 100 30 А2 Прочие федеральные дороги и основные улицы 80-100 20 В центре города А3 Центральные магистрали, связующие улицы с выходом на магистрали А1 90 20 А4 Основные исторические проезды центра, внутренние связи центра 80 20 Магистрали и улицы районного значения За пределами центра города Б1 Основные дороги и улицы города районного значения 60-70 20 В центре города Б2 Основные дороги и улицы города районного значения 60 15 Улицы и дороги местного значения Жилая застройка за пределами центра города В1 Транспортные и пешеходные связи в пределах жилых районов и выход на магистрали кроме улиц с непрерывным движением 60 15 Жилая застройка в центре города В2 Транспортные и пешеходные связи в жилых микрорайонах, выход на магистрали 60 10 В городских промышленных, коммунальных и складских зонах В3 Транспортные связи в пределах производственных и коммунально-складских зон 60 6 Нормируемые показатели для улиц и дорог сельских поселений Освещаемые объекты Средняя горизонтальная освещенность, лк Главные улицы, площади общественных и торговых центров 10 Улицы в жилой застройке:   основные второстепенные (переулки) 6 4 Поселковые дороги, проезды на территории садовых товариществ и дачных кооперативов 2 Освещенность территорий предприятий Освещаемые объекты Наибольшая интенсивность движения в обоих направлениях, ед/ч Минимальная освещенность в го-ризонтальной плоскости, лк Проезды Св. 50 до 150 От 10 « 50 Менее 10 3 2 1 Пожарные проезды, дороги для хозяйственных нужд — 0,5 Пешеходные и велосипедные дорожки Св. 100 От 20 до 100 Менее 20 2 1 0,5 Ступени и площадки лестниц и переходных мостиков — 3 Пешеходные дорожки на площадках и в скверах — 0,5 Предзаводские участки, не относящиеся к территории города (площадки перед зданиями, подъезды и проходы к зданиям, стоянки транспорта) — 2 Железнодорожные пути: — стрелочные горловины   отдельные стрелочные переводы железнодорожное полотно 2 1 0,5 Переходы и переезды — 6 Освещение автозаправочных станций и стоянок Освещаемые объекты Средняя горизонтальная освещенность, лк Автозаправочные станции Подъездные пути с улиц и дорог: категорий А и Б категорий В Места заправки и слива нефтепродуктов Остальная территория, имеющая проезжую часть 15 10 20 10 Стоянки, площадки для хранения подвижного состава Открытые стоянки на улицах всех категорий, а также платные вне улиц, открытые стоянки в микрорайонах, проезды между рядами гаражей боксового типа 6 Значения средней горизонтальной освещенности для подземных и надземных пешеходных переходов Объект Еср, лк, не менее Подземные пешеходные тоннели и переходы: проходы лестницы и пандусы 75 20 Открытые пешеходные мостики 10 Надземные пешеходные переходы с прозрачными стенами и потолком или застекленными стеновыми проемами:   проходы лестничные сходы, съезды и смотровые площадки 75   50 Классификация и нормируемые показатели для пешеходных пространств Класс объекта по освещению Наименование объекта Еср, лк, не менее П1 Площадки перед входами культурно-массовых, спортивных, развлекательных и торговых объектов. 20 П2 Главные пешеходные улицы исторической части города и основных общественных центров административных округов, непроезжие и предзаводские площади, площадки посадочные, детские и отдыха. 10 П3 Пешеходные улицы; главные и вспомогательные входы парков, санаториев, выставок и стадионов. 6 П4 Тротуары, отделенные от проезжей части дорог и улиц; основные проезды микрорайонов, подъезды, подходы и цен-тральные аллеи детских, учебных и лечебно-оздоровительных учреждений. 4 П5 Второстепенные проезды на территориях микрорайонов, хозяйственные площадки на территориях микрорайонов, боковые аллеи и вспомогательные входы общегородских парков и центральные аллеи парков административных округов. 2 П6 Боковые аллеи и вспомогательные входы парков административных округов. 1 Нормы наружного архитектурного освещения городских объектов Категория городского пространства Место расположения объекта освещения Освещаемый объект Заливающее и акцент. осв., средняя яркость акцент. светом элемента, Lэ, кд/м2 Локальное заливающее освещение, средняя яркость, L, кд/м2 А Площади столичного центра, зоны общегородских доминант Памятники архитектуры национального значения, крупные общественные здания, монументы и доминантные объекты 30 10 Магистральные улицы и площади общегородского значения Памятники архитектуры, истории и культуры, здания, сооружения и монументы городского значения 25 8 Парки, сады, бульвары, скверы и пешеходные улицы общегородского значения Достопримечательные здания, сооружения, памятники и монументы, уникальные элементы ландшафта 15 5 Б Площади окружных и районных общественных центров Памятники и монументы, здания и сооружения окружного и районного значения 20 8 Магистральные улицы и площади окружного и районного значения То же 15 5 Парки, сады, скверы, бульвары и пешеходные улицы окружного и районного значения То же и характерные элементы ландшафта 10 3 В Улицы и площади, пешеходные дороги местного значения Памятники и монументы, достопримечательные здания и сооружения 10 3 Сады, скверы, бульвары местного значения То же и характерные элементы ландшафта 8 3 Витринное освещение Категория улицы, площади Средняя освещенность в вертикальной плоскости, лк Суммарная освещенность в вертикальной плоскости А 300 1000 Б 200 750 В 100 500 Освещения входов в здание Освещаемые объекты Средняя освещённость Еср, лк не менее Площадка основного входа 6 Площадка запасного и технического входа 4 На пешеходной дорожке длинной 4м у основного входа в здание 4 Аварийное освещение эвакуационных путей Освещаемые объекты Средняя освещённость Еср, лк не менее Распределение освещённости Емин/Еср не менее Пути эвакуации зон повышенной опасности 15 0,10 Пути эвакуации шириной до 2 м 1 0,025 Эвакуационное освещение больших площадей 0,5 0,025 Дежурное и охранное освещение Освещаемые объекты Средняя освещённость Еср, лк не менее Охранное освещение(при отсутствии специальных средств) 0,5 Нормативные показатели освещения основных помещений общественных, жилых, вспомогательных зданий Освещаемые объекты Высота плоскости над полом (Г – горизонтальная, В – вертикальная), м При комби нированном освещении При общем освещении Административные здания (министерства, ведомства, комитеты, префектуры, муниципалитеты, управления, конструкторские и проектные организации, научно-исследовательские учреждения и т. п.) 1. Кабинеты и рабочие комнаты, офисы Г-0,8 400/200 300 2. Проектные залы и комнаты, конструкторские, чертежные бюро Г-0,8 600/400 500 3. Помещения для посетителей, экспедиции Г-0,8 400/200 300 4. Читальные залы Г-0,8 500/300 400 5. Читательские каталоги В-1,0, на фронте карточек: — 200 6. Книгохранилища и архивы, помещения фонда открытого доступа В-1,0 (на стеллажах) — 75 7. Помещения для ксерокопирования Г-0,8 — 300 8. Переплетно-брошюровочные помещения Г-0,8 — 300 9. Макетные, столярные и ремонтные мастерские Г-0,8, на верстаках и рабочих столах 750/200 300 10. Компьютерные залы В-1,2 (на экране дисплея)/Г-0,8 на рабочих столах — 500/300 200   400 11. Конференц-залы, залы заседаний Г-0,8 — 200 12. Рекреации, кулуары , фойе Г-0,0 — на полу — 150 13. Лаборатории: органической и неорганической химии, термические, физические, спектрографические, стлометрические, фотометрические, микроскопные, рентгеноструктурного анализа, механические и радиоизмерительные, электронных устройств, препараторские Г-0,8 500/300 400 14. Аналитические лаборатории Г-0,8 600/400 500 Банковские и страховые учреждения 15. Операционный зал, кредитная группа, кассовый зал Г-0,8 на рабочих столах 500/300 400 16. Помещения отдела инкассации, инкассаторная Г-0,8 — 300 17.  Депозитарий, предкладовая, кладовая ценностей Г-0,8 — 200 18. Серверная, помещения межбанковских электронных расчетов Г-0,8 — 400 19. Помещение изготовления, обработки идентификационных крат Г-0,8 — 400 20. Сейфовая Г-0,8 — 150 Учреждения общего образования, начального, среднего и высшего специального образования 21. Классные комнаты, аудитории, учебные кабинеты, лаборатории общеобразовательных школ, школ-интернатов, среднеспециальных и профессионально-технических учреждений В – на середине доски/Г-0,8 на рабочих столах и партах — 500/400 22. Аудитории, учебные кабинеты, лаборатории в техникумов и высших учебных заведениях Г-0,8 — 400 23. Кабинеты информатики и вычислительной техники В- на экране дисплея   Г-0,8 — на рабочих столах и партах —   500/300 200   400 24.  Кабинеты технического черчения и рисования В-на доске   Г-0,8 — на рабочих столах и партах —   — 500   500 25. Лаборантские при учебных кабинетах Г-0,8 — 400 26. Мастерские по обработке металлов и древесины Г-0,8 — на верстаках и рабочих столах 1000/200 300 27. Кабинеты обслуживающих видов труда Г-0,8 — на рабочих столах — 400 28. Спортивные залы Г-0,0 – на полу   В – на уровне 2,0 м от пола с обеих сторон на продольной оси помещения — — 200   75 29. Крытые бассейны Г – на поверхности воды — 150 30. Актовые залы, киноаудитории Г-0,0 – на полу — 200 31. Эстрады актовых залов Г-0,0 – на полу — 300 32.  Кабинеты и комнаты преподавателей Г-0,8 — 300 33. Рекреации Г-0,0 – на полу — 150 Учреждения досугового назначения 34. Залы многоцелевого назначения Г-0,8 — 400 35. Зрительные залы театров, концертные залы Г-0,8 — 300 36. Зрительные залы клубов, клуб-гостиная, помещение для досуговых занятий, собраний, фойе театров Г-0,8 — 200 37. Выставочные залы Г-0,8 — 200 38. Зрительные залы кинотеатров Г-0,8 — 75 39. Фойе кинотеатров, клубов Г-0,0 – на полу — 150 40. Комнаты кружков, музыкальные классы Г-0,8 — 300 41. Кино-, звуко- и светоаппаратные Г-0,8 — 150 Детские дошкольные учреждения 42. Приёмные Г-0,0 – на полу — 200 43. Раздевальные Г-0,0 – на полу — 300 44. Групповые, игральные Г-0,0 – на полу — 400 45. Комнаты музыкальных и гимнастических занятий, столовые Г-0,0 – на полу — 400 46. Спальные Г-0,0 – на полу — 100 47. Изоляторы, комнаты для заболевших детей Г-0,0 – на полу — 200 48. Медицинский кабинет Г-0,8 — 300 Санатории, дома отдыха, пансионаты 49. Палаты, спальные комнаты Г-0,0 – на полу — 100 50. Классные комнаты детских санаториев Г-0,0 – на полу — 500 Физкультурно-оздоровительные учреждения 51. Залы спортивных игр Г-0,0 – на полу/В-2,0 с обеих сторон на продольной оси помещения — 200/75 52. Зал бассейна Г-поверхность воды — 150 53. Залы аэробики, гимнастики, борьбы Г-0,0 – на полу — 200 54. Кегельбан Г-0,0 – на полу — 200 Предприятия общественного питания 55. Обеденные залы ресторанов, столовых Г-0,8 — 200 56. Раздаточные Г-0,8 — 200 57. Горячие цехи, холодные цехи, доготовочные и заготовительные цехи Г-0,8 — 200 58. Моечные кухонной и столовой посуды, помещения для резки хлеба Г-0,8 — 200 Магазины 59. Торговые залы магазинов: книжных, готового платья, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, галантерейных ювелирных, электро-, радиотоваров, продовольствия без самообслуживания Г-0,8 — 300 60.  Торговые залы продовольственных магазинов с самообслуживанием Г-0,8 — 400 61. Торговые залы магазинов: посудных, мебельных, спортивных товаров, стройматериалов, электробытовых, машин, игрушек и канцелярских товаров Г-0,8 — 200 62. Примерочные кабины В-1,5 — 300 63. Помещения отделов заказов, бюро обслуживания Г-0,8 — 200 64. Помещения главных касс Г-0,8 — 300 Предприятия бытового обслуживания населения 65. Бани: а) ожидальные-остывочные   б) раздевальные, моечные, душевые, парильные в) бассейны Г-0,8 — 150 Г-0,0 – на полу — 75 Г-0,0 – на полу — 100 66. Парикмахерские Г-0,8 500/300 400 67. Фотографии: а) салоны приёма и выдачи заказов Г-0,8 — 200 б) съёмочный зал фотоателье Г-0,8 — 100 68. Фотолаборатория Г-0,8/В-1,2 (на экране дисплея) — 400/200 69. Прачечные: а) отделения приёма и выдачи белья Г-0,8/В-1,0 — 200/75 б) стиральные отделения: стирка, приготовление растворов,   хранение стиральных материалов Г-0,0 – на полу   Г-0,8 —   — 200   50 в) сушильно-гладильные отделения: механические,   ручные Г-0,8   Г-0,8 —   — 200   300 г) отделения разборки и упаковки белья Г-0,8 — 200 д) починка белья Г-0,8 2000/750 750 70. Прачечные с самообслуживанием Г-0,0 – на полу — 200 71. Ателье химической чистки одежды: а) салон приёма и выдачи одежды Г-0,8 — 200 б) помещения химической чистки Г-0,8 — 200 в) отделения выведения пятен Г-0,8 2000/200 500 г) помещения для хранения химикатов Г-0,8 — 50 72. Ателье изготовления и ремонта одежды и трикотажных изделий: а) пошивочные цехи Г-0,8, на рабочих столах 2000/750 750 б) закройные отделения Г-0,8, на рабочих столах — 750 в) отделения ремонта одежды Г-0,8 2000/750 750 г) отделения подготовки прикладных материалов Г-0,8 — 300 д) отделения ручной и машинной вязки Г-0,8 — 500 е) утюжные, декатировочные Г-0,8 — 300 73. Пункты проката: а) помещения для посетителей Г-0,8 — 200 б) кладовые Г-0,8 — 150 74. Ремонтные мастерские: а) изготовление и ремонт головных уборов, скорняжные работы Г-0,8 2000/750 750 б) ремонт обуви, галантереи, металлоизделий, изделий из пластмассы, бытовых электроприборов Г-0,8 2000/300 — в) ремонт часов, ювелирные и граверные работы Г-0,8 3000/300 — г) ремонт фото-, кино-, радио- и телеаппаратуры Г-0,8 2000/200 — 75. Студия звукозаписи: а) помещения для записи и прослушивания Г-0,8 — 200 б) фонотеки Г-0,8 — 200 Гостиницы 76.  Бюро обслуживания Г-0,8 — 200 77. Помещения дежурного и обслуживающего персонала Г-0,8 — 200 78. Гостинные, номера Г-0,0 — 150 Жилые дома 79. Жилые комнаты Г-0,0 – на полу — 150 80. Кухни Г-0,0 – на полу — 150 81. Коридоры, ванные, уборные Г-0,0 – на полу — 50 82. Общедомовые помещения: а) помещение консьержа Г-0,0 – на полу — 150 б) вестибюли Г-0,0 – на полу — 30 в) поэтажные коридоры и лифтовые холлы Г-0,0 – на полу — 20 г) лестницы и лестничные площадки Г-0,0 — пол, площадки, ступени — 20 Вспомогательные здания и помещения 83. Санитарно-бытовые помещения: а) умывальные, уборные, курительные Г-0,0 – на полу — 75 б) душевые, гардеробные, помещения для сушки, одежды и обуви, помещения для обогревания работающих Г-0,0 – на полу — 50 84. Здравпункты: а) ожидальные Г-0,8 — 200 б) регистратура, комнаты дежурного персонала Г-0,8 — 200 в) кабинеты врачей, перевязочные Г-0,8 — 300 г) процедурные кабинеты Г-0,8 — 500 Прочие помещения производственных, вспомогательных и общественных зданий  85. Вестибюли и гардеробные уличной одежды: а) в вузах, школах, общежитиях, гостиницах и главных театрах, клубах, входах в крупные промышленные предприятия и общественные здания Г-0,0 – на полу — 150 б) в прочих промышленных, вспомогательных и общественных зданиях Г-0,0 – на полу — 75 в) вестибюли в жилых зданиях Г-0,0 – на полу — 30 86. Лестницы: а) главные лестничные клетки общественных, производственных и вспомогательных зданий Г-0,0 — пол, площадки, ступени — 100 б) лестничные клетки жилых зданий Г-0,0 – на полу — 20 в) остальные лестничные клетки Г-0,0 – на полу — 50 87. Лифтовые холлы: а) в общественных, производственных и вспомогательных зданиях Г-0,0 – на полу — 75 б) в жилых зданиях Г-0,0 – на полу — 20 88. Коридоры и проходы: а) главные коридоры и проходы Г-0,0 – на полу — 75 б) поэтажные коридоры жилых зданий Г-0,0 – на полу — 20 в) остальные коридоры Г-0,0 – на полу — 50 89. Машинные отделения лифтов и помещения для фреоновых установок Г-0,8 — 30 90.  Чердаки Г-0,0 – на полу — 20

Нормы освещенности рабочих и производственных помещений

Нормы освещенности рабочих и производственных помещений.

Документы определяющие нормы освещенности

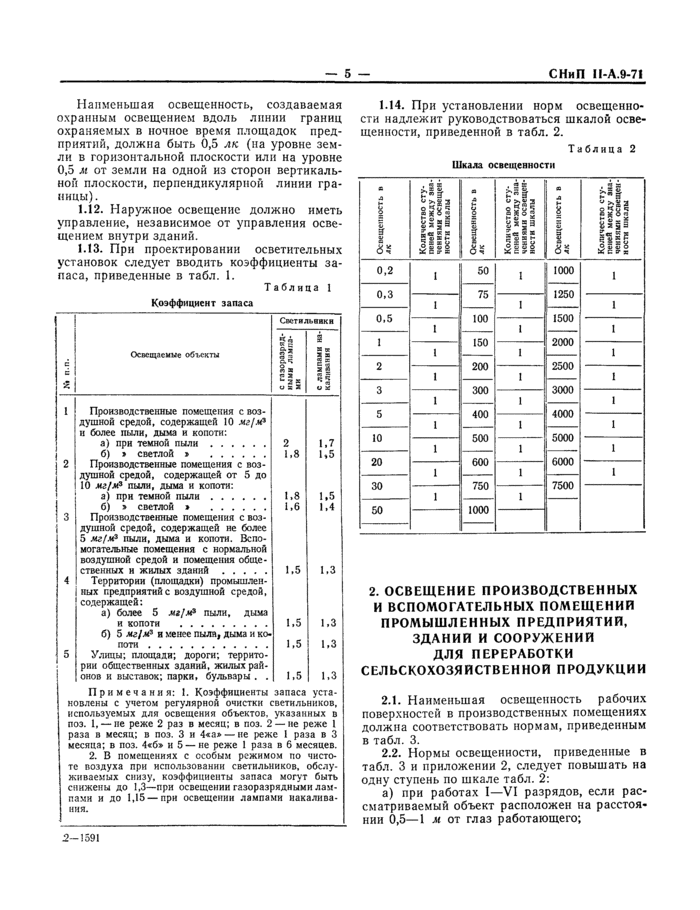

СНИП

Строительные нормы и правила проектирования освещения — это свод нормативных документов в сфере строительства, принятый органами исполнительной власти и содержащий обязательные требования, включающие в себя 4 части:

1. Общие положения.
2. Проектные нормы.
3. Правила осуществления и приемки работ.
4. Сметные правила и нормы.

СанПиН

Санитарные правила и нормы охватывают огромную сферу воздействия. Требования СанПин-а должны учитываться при разработке СНиП, технической и нормативной документации и согласовываться с Госсанэпидслужбой РФ. СанПин распространяются как на действующие производства, так и на проектирование, эксплуатацию строящихся предприятий и зданий.

Санитарные нормы и правила предъявляют серьезные требования к обеспечению условий жизнедеятельности человека и устанавливают норму безопасности факторов среды его обитания.

Данные требования должны быть учтены и при разработке СНиП, нормативных и технических актов, а также быть согласованными с ГосСанЭпидНадзором Российской Федерации.

Единицы измерения

Расчет нормы освещенности производится в Люксах (Лк). Лк — это 1 люмен на   м² Именно для этого показателя существуют международные и российские стандарты.
Стоит отметить, что разработанные параметры относятся к:

• плоскости столов в случае учебного класса, кабинета и т. д.
• полу, поверхности земли в случае лестничного проема, стадиона, открытой площадки, улицы и т.д.

Нормы освещенности офисных помещений

Вид помещения	Норма освещенности согласно СНиП, Лк
Офис общего назначения с использованием компьютеров	200-300
Офис большой площади со свободной планировкой	400
Офис, в котором осуществляются чертежные работы	500
Зал для конференций	200
Эскалаторы, лестницы	50-100
Холл, коридор	50-75
Архив	75
Кладовая	50

Нормы освещенности производственных помещений

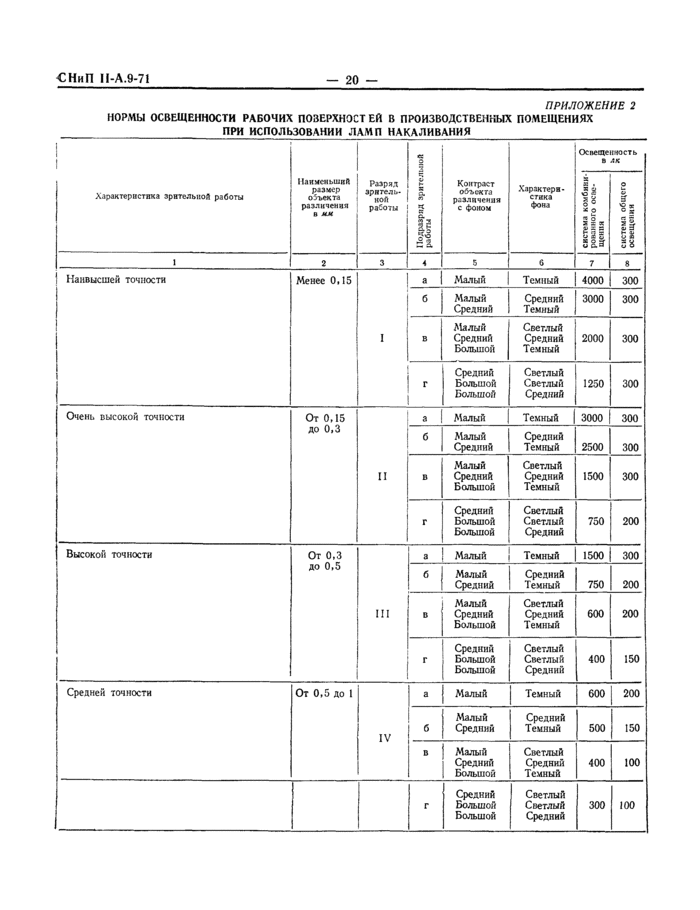

Разряд зрительной работы	Характеристика	Время на работе	Освещенность комбинированная система, Лк	Освещенность общая система, Лк
I	Наивысшей точности	а б в г	5000 4000 2500 1500	1250 750 400
II	Очень высокой точности	а б в г	4000 3000 2000 1000	750 500 300
III	Высокой точности	а б в г	2000 1000 750 400	500 300 300 200
IV	Средней точности	а б в г	750 500 400	300 200 200 200
V	Малой точности	а б в г	400	300 200 200 200
VI	Грубая			200
VII	Общее наблюдение за ходом производственного процесса	а б в г		200 75 50 20

а — постоянная работа, б — периодическая работа при постоянном пребывании в помещении, в — периодическая работа при периодическом пребывании в помещении, г — общее наблюдение за инженерными коммуникациями.

Нормы освещенности складских помещений

Тип хранения	Освещенность с газоразрядными лампами, Лк	Освещенность с лампами накаливания, Лк
Напольное	75	50
Стеллажное	200	100

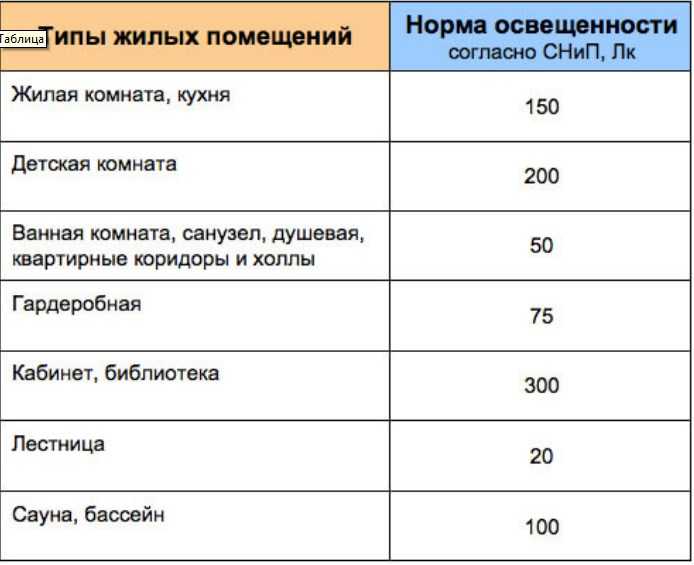

Нормы освещенности жилых помещений

Вид помещения	Норма освещенности согласно СНиП, Лк
Шахта лифта	5
Проходы технических этажей, подвалов, чердаков	20
Венткамеры, тепловые пункты, насосные и электрощитовые	20
Велосипедные, колясочные	30
Лестницы	20
Помещение консьержа	150
Ванные комнаты, санузлы, душевые	50
Биллиардная	300
Тренажерный зал	150
Сауна, бассейн, раздевалка	100
Гардеробная	75
Подсобные	300
Квартирные коридоры и холлы	50
Кабинет, библиотека	300
Детские	200
Кухни	150
Жилые комнаты	150
Вестибюли	30

Нормируемые показатели для улиц и дорог городских поселений с регулярным транспортным движением с асфальтобетонным покрытием

Категория объектов		Класс	Основное назначение объекта	Расчетная скорость, км/ч	Средняя освещенность дорожного покрытия, Еср, лк, не менее
Магистральные дороги и улицы общегородского значения	За пределами центра города	А1	Автомагистрали, федеральные и транзитные трассы, основные магистрали города	100	30
		А2	Прочие федеральные дороги и основные улицы	80-100	20
	В центре города	А3	Центральные магистрали, связующие улицы с выходом на магистрали А1	90	20
		А4	Основные исторические проезды центра, внутренние связи центра	80	20
Магистрали и улицы районного значения	За пределами центра города	Б1	Основные дороги и улицы города районного значения	60-70	20
	В центре города	Б2	Основные дороги и улицы города районного значения	60	15
Улицы и дороги местного значения	Жилая застройка за пределами центра города	В1	Транспортные и пешеходные связи в пределах жилых районов и выход на магистрали кроме улиц с непрерывным движением	60	15
	Жилая застройка в центре города	В2	Транспортные и пешеходные связи в жилых микрорайонах, выход на магистрали	60	10
	В городских промышленных, коммунальных и складских зонах	В3	Транспортные связи в пределах производственных и коммунально-складских зон	60	6



Нормируемые показатели для улиц и дорог сельских поселений

Освещаемые объекты	Средняя горизонтальная освещенность, лк
Главные улицы, площади общественных и торговых центров	10
Улицы в жилой застройке: основные второстепенные (переулки)	6 4
Поселковые дороги, проезды на территории садовых товариществ и дачных кооперативов	2

Освещенность территорий предприятий

Освещаемые объекты	Наибольшая интенсивность   движения в обоих направлениях, ед/ч	Минимальная освещенность в горизонтальной плоскости, лк
Проезды	Св. 50 до 150 От 10» 50 Менее 10	3 2 1
Пожарные проезды, дороги для хозяйственных нужд	—	0,5
Пешеходные и велосипедные дорожки	Св. 100 От 20 до 100 Менее 20	2 1 0,5
Ступени и площадки лестниц и переходных мостиков	—	3
Пешеходные дорожки на площадках и в скверах	—	0,5
Предзаводские участки, не относящиеся к территории города   (площадки перед зданиями, подъезды и проходы к зданиям, стоянки транспорта)	—	2
Железнодорожные пути: стрелочные горловины отдельные стрелочные переводы железнодорожное полотно	—	2 1 0,5
Переходы и переезды	—	6

Освещение автозаправочных станций и стоянок

Освещаемые объекты	Средняя горизонтальная освещенность, лк
Автозаправочные станции
Подъездные пути с улиц и дорог: категорий А и Б категорий В места заправки и слива нефтепродуктов остальная территория, имеющая проезжую часть	15 10 20 10
Стоянки, площадки для хранения подвижного состава
Открытые стоянки на улицах всех категорий, а также платные вне улиц, открытые стоянки в микрорайонах,   проезды между рядами гаражей боксового типа	6

Значения средней горизонтальной освещенности для подземных и надземных пешеходных переходов

Объект	Еср, лк, не менее
Подземные пешеходные тоннели и переходы: проходы лестницы и пандусы	75 20
Открытые пешеходные мостики	10
Надземные пешеходные переходы с прозрачными стенами и потолком или застекленными стеновыми проемами:
проходы лестничные сходы, съезды и смотровые площадки	75 50

Нормы наружного архитектурного освещения городских объектов

Категория городского пространства	Место расположения объекта освещения	Освещаемый объект	Заливающее и акцент. осв., средняя яркость акцент. светом элемента, Lэ, кд/   м²	Локальное заливающее освещение, средняя яркость, L, кд/   м²
А	Площади столичного центра, зоны общегородских доминант	Памятники архитектуры национального значения, крупные общественные здания, монументы и доминантные объекты	30	10
	Магистральные улицы и площади общегородского значения	Памятники архитектуры, истории и культуры, здания, сооружения и монументы городского значения	25	8
	Парки, сады, бульвары, скверы и пешеходные улицы общегородского значения	Достопримечательные здания, сооружения, памятники и монументы, уникальные элементы ландшафта	15	5
Б	Площади окружных и районных общественных центров	Памятники и монументы, здания и сооружения окружного и районного значения	20	8
	Магистральные улицы и площади окружного и районного значения	То же	15	5
	Парки, сады, скверы, бульвары и пешеходные улицы окружного и районного значения	То же и характерные элементы ландшафта	10	3
В	Улицы и площади, пешеходные дороги местного значения	Памятники и монументы, достопримечательные здания и сооружения	10	3
	Сады, скверы, бульвары местного значения	То же и характерные элементы ландшафта	8	3

Нормы для витринного освещения

Категория улицы,   площади	Средняя освещенность в  вертикальной плоскости, лк	Суммарная освещенность в   вертикальной плоскости
А	300	1000
Б	200	750
В	100	500

Нормы освещенности для входов в здания

Освещаемые объекты	Средняя освещённость Еср, лк не менее
Площадка основного входа	6
Площадка запасного и технического входа	4
На пешеходной дорожке длинной 4м у основного входа в здание	4

Нормы освещенности для аварийного освещения эвакуационных путей

Освещаемые объекты	Средняя освещённость Еср, лк   не менее	Распределение освещённости Емин/Еср   не менее
Пути эвакуации зон повышенной опасности	15	0,10
Пути эвакуации шириной до 2 м	1	0,025
Эвакуационное освещение больших площадей	0,5	0,025

Нормы освещенности для дежурного и охранного освещения

Освещаемые объекты	Средняя освещённость Еср, лк не менее
Охранное освещение (при отсутствии специальных средств)	0,5

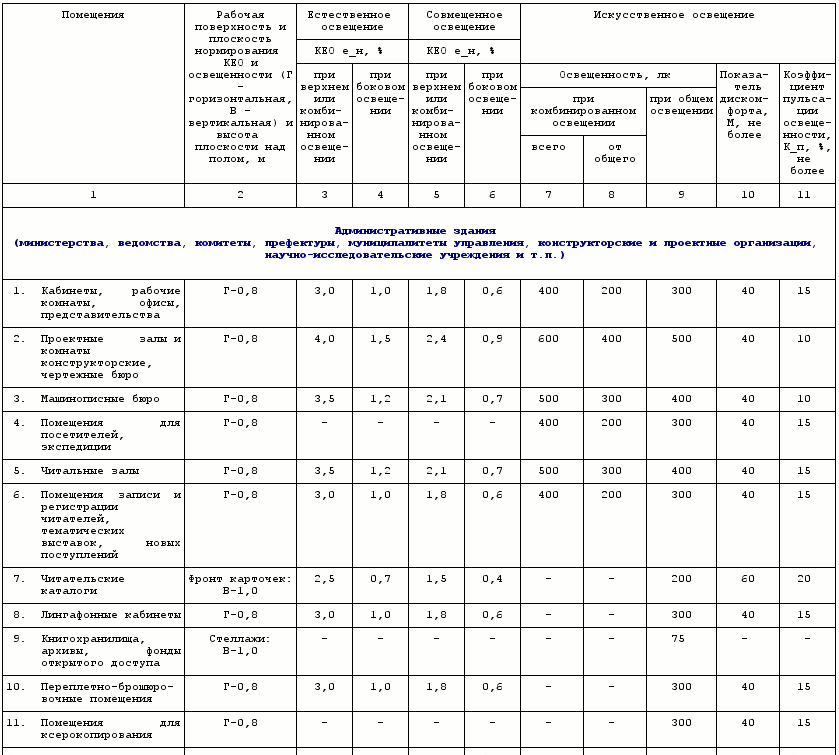

Нормативные показатели освещения основных помещений общественных, жилых, вспомогательных зданий

Освещаемые объекты	Высота плоскости над полом Г – горизонтальная, В – вертикальная, м	При комби-нированном освещении	При общем освещении
Административные здания (министерства, ведомства, комитеты, префектуры, муниципалитеты, управления, конструкторские и проектные организации, научно-исследовательские учреждения и т. п.)
1. Кабинеты и рабочие комнаты, офисы	Г-0,8	400/200	300
2. Проектные залы и комнаты, конструкторские, чертежные бюро	Г-0,8	600/400	500
3. Помещения для посетителей, экспедиции	Г-0,8	400/200	300
4. Читальные залы	Г-0,8	500/300	400
5. Читательские каталоги	В-1,0, на фронте карточек:	—	200
6. Книгохранилища и архивы, помещения фонда открытого доступа	В-1,0 (на стеллажах)	—	75
7. Помещения для ксерокопирования	Г-0,8	—	300
8. Переплетно-брошюровочные помещения	Г-0,8	—	300
9. Макетные, столярные и ремонтные мастерские	Г-0,8, на верстаках и рабочих столах	750/200	300
10. Компьютерные залы	В-1,2 (на экране дисплея)/Г-0,8 на рабочих столах	— 500/300	200 400
11. Конференц-залы, залы заседаний	Г-0,8	—	200
12. Рекреации, кулуары, фойе	Г-0,0 — на полу	—	150
13. Лаборатории: органической и неорганической химии, термические, физические, спектрографические, стлометрические, фотометрические, микроскопные, рентгеноструктурного анализа, механические и радиоизмерительные, электронных устройств, препараторские	Г-0,8	500/300	400
14. Аналитические лаборатории	Г-0,8	600/400	500
Банковские и страховые учреждения
15. Операционный зал, кредитная группа, кассовый зал	Г-0,8 на рабочих столах	500/300	400
16. Помещения отдела инкассации, инкассаторная	Г-0,8	—	300
17. Депозитарий, предкладовая, кладовая ценностей	Г-0,8	—	200
18. Серверная, помещения межбанковских электронных расчетов	Г-0,8	—	400
19. Помещение изготовления, обработки идентификационных крат	Г-0,8	—	400
20. Сейфовая	Г-0,8	—	150

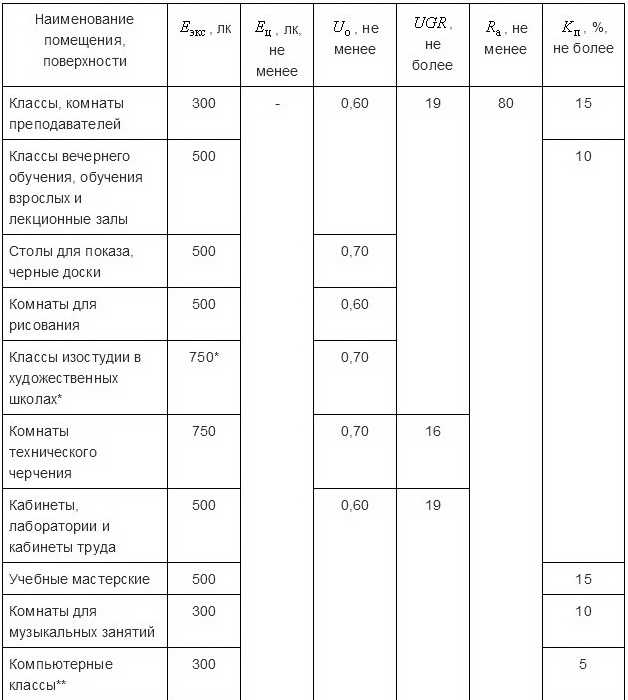

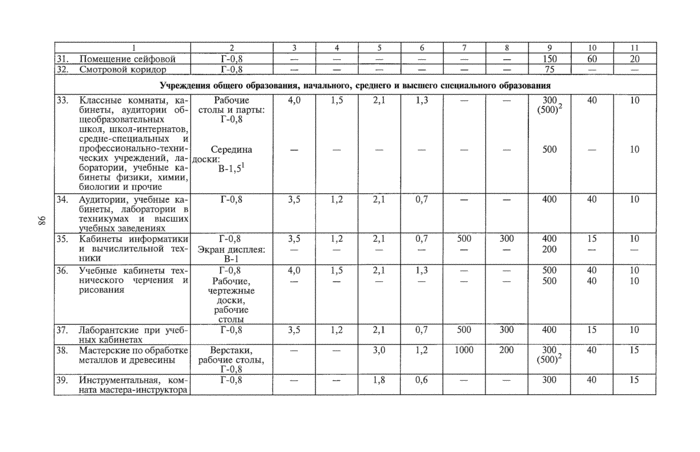

Учреждения общего образования, начального, среднего и высшего специального образования
21. Классные комнаты, аудитории, учебные кабинеты, лаборатории общеобразовательных школ, школ-интернатов, среднеспециальных и профессионально-технических учреждений	В – на середине доски/Г-0,8 на рабочих столах и партах	—	500/400
22. Аудитории, учебные кабинеты, лаборатории в техникумов и высших учебных заведениях	Г-0,8	—	400
23. Кабинеты информатики и вычислительной техники	В- на экране дисплея Г-0,8 — на рабочих столах и партах	— 500/300	200 400
24.  Кабинеты технического черчения и рисования	В-на доске Г-0,8 — на рабочих столах и партах	— —	500 500
25. Лаборантские при учебных кабинетах	Г-0,8	—	400
26. Мастерские по обработке металлов и древесины	Г-0,8 — на верстаках и рабочих столах	1000/200	300
27. Кабинеты обслуживающих видов труда	Г-0,8 — на рабочих столах	—	400
28. Спортивные залы	Г-0,0 – на полу В – на уровне 2,0 м от пола с обеих сторон на продольной оси помещения	— —	200 75
29.  Крытые бассейны	Г – на поверхности воды	—	150
30. Актовые залы, киноаудитории	Г-0,0 – на полу	—	200
31. Эстрады актовых залов	Г-0,0 – на полу	—	300
32. Кабинеты и комнаты преподавателей	Г-0,8	—	300
33. Рекреации	Г-0,0 – на полу	—	150
Учреждения досугового назначения
34. Залы многоцелевого назначения	Г-0,8	—	400
35. Зрительные залы театров, концертные залы	Г-0,8	—	300
36. Зрительные залы клубов, клуб-гостиная, помещение для досуговых занятий, собраний, фойе театров	Г-0,8	—	200
37. Выставочные залы	Г-0,8	—	200
38. Зрительные залы кинотеатров	Г-0,8	—	75
39. Фойе кинотеатров, клубов	Г-0,0 – на полу	—	150
40.  Комнаты кружков, музыкальные классы	Г-0,8	—	300
41. Кино-, звуко- и светоаппаратные	Г-0,8	—	150
Детские дошкольные учреждения
42. Приёмные	Г-0,0 – на полу	—	200
43. Раздевальные	Г-0,0 – на полу	—	300
44. Групповые, игральные	Г-0,0 – на полу	—	400
45. Комнаты музыкальных и гимнастических занятий, столовые	Г-0,0 – на полу	—	400
46.  Спальные	Г-0,0 – на полу	—	100
47. Изоляторы, комнаты для заболевших детей	Г-0,0 – на полу	—	200
48. Медицинский кабинет	Г-0,8	—	300
Санатории, дома отдыха, пансионаты
49. Палаты, спальные комнаты	Г-0,0 – на полу	—	100
50. Классные комнаты детских санаториев	Г-0,0 – на полу	—	500
Физкультурно-оздоровительные учреждения
51. Залы спортивных игр	Г-0,0 – на полу/В-2,0 с обеих сторон на продольной оси помещения	—	200/75
52. Зал бассейна	Г-поверхность воды	—	150
53. Залы аэробики, гимнастики, борьбы	Г-0,0 – на полу	—	200
54. Кегельбан	Г-0,0 – на полу	—	200
Предприятия общественного питания
55. Обеденные залы ресторанов, столовых	Г-0,8	—	200
56.  Раздаточные	Г-0,8	—	200
57. Горячие цехи, холодные цехи, доготовочные и заготовительные цехи	Г-0,8	—	200
58. Моечные кухонной и столовой посуды, помещения для резки хлеба	Г-0,8	—	200
Магазины
59. Торговые залы магазинов: книжных, готового платья, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, галантерейных ювелирных, электро-, радиотоваров, продовольствия без самообслуживания	Г-0,8	—	300
60.  Торговые залы продовольственных магазинов с самообслуживанием	Г-0,8	—	400
61. Торговые залы магазинов: посудных, мебельных, спортивных товаров, стройматериалов, электробытовых, машин, игрушек и канцелярских товаров	Г-0,8	—	200
62. Примерочные кабины	В-1,5	—	300
63. Помещения отделов заказов, бюро обслуживания	Г-0,8	—	200
64. Помещения главных касс	Г-0,8	—	300
Предприятия бытового обслуживания населения
65. Бани:
а) ожидальные-остывочные   б) раздевальные, моечные, душевые, парильные в) бассейны	Г-0,8	—	150
	Г-0,0 – на полу	—	75
	Г-0,0 – на полу	—	100
66. Парикмахерские	Г-0,8	500/300	400
67. Фотографии:
а) салоны приёма и выдачи заказов	Г-0,8	—	200
б) съёмочный зал фотоателье	Г-0,8	—	100
68. Фотолаборатория	Г-0,8/В-1,2 (на экране дисплея)	—	400/200
69. Прачечные:
а) отделения приёма и выдачи белья	Г-0,8/В-1,0	—	200/75
б) стиральные отделения: стирка, приготовление растворов, хранение стиральных материалов	Г-0,0 – на полу Г-0,8	— —	200 50
в) сушильно-гладильные отделения: механические, ручные	Г-0,8 Г-0,8	— —	200 300
г) отделения разборки и упаковки белья	Г-0,8	—	200
д) починка белья	Г-0,8	2000/750	750
70. Прачечные с самообслуживанием	Г-0,0 – на полу	—	200
71. Ателье химической чистки одежды:
а) салон приёма и выдачи одежды	Г-0,8	—	200
б) помещения химической чистки	Г-0,8	—	200
в) отделения выведения пятен	Г-0,8	2000/200	500
г) помещения для хранения химикатов	Г-0,8	—	50
72. Ателье изготовления и ремонта одежды и трикотажных изделий:
а) пошивочные цехи	Г-0,8, на рабочих столах	2000/750	750
б) закройные отделения	Г-0,8, на рабочих столах	—	750
в) отделения ремонта одежды	Г-0,8	2000/750	750
г) отделения подготовки прикладных материалов	Г-0,8	—	300
д) отделения ручной и машинной вязки	Г-0,8	—	500
е) утюжные, декатировочные	Г-0,8	—	300
73. Пункты проката:
а) помещения для посетителей	Г-0,8	—	200
б) кладовые	Г-0,8	—	150
74. Ремонтные мастерские:
а) изготовление и ремонт головных уборов, скорняжные работы	Г-0,8	2000/750	750
б) ремонт обуви, галантереи, металлоизделий, изделий из пластмассы, бытовых электроприборов	Г-0,8	2000/300	—
в) ремонт часов, ювелирные и граверные работы	Г-0,8	3000/300	—
г) ремонт фото-, кино-, радио- и телеаппаратуры	Г-0,8	2000/200	—
75.  Студия звукозаписи:
а) помещения для записи и прослушивания	Г-0,8	—	200
б) фонотеки	Г-0,8	—	200

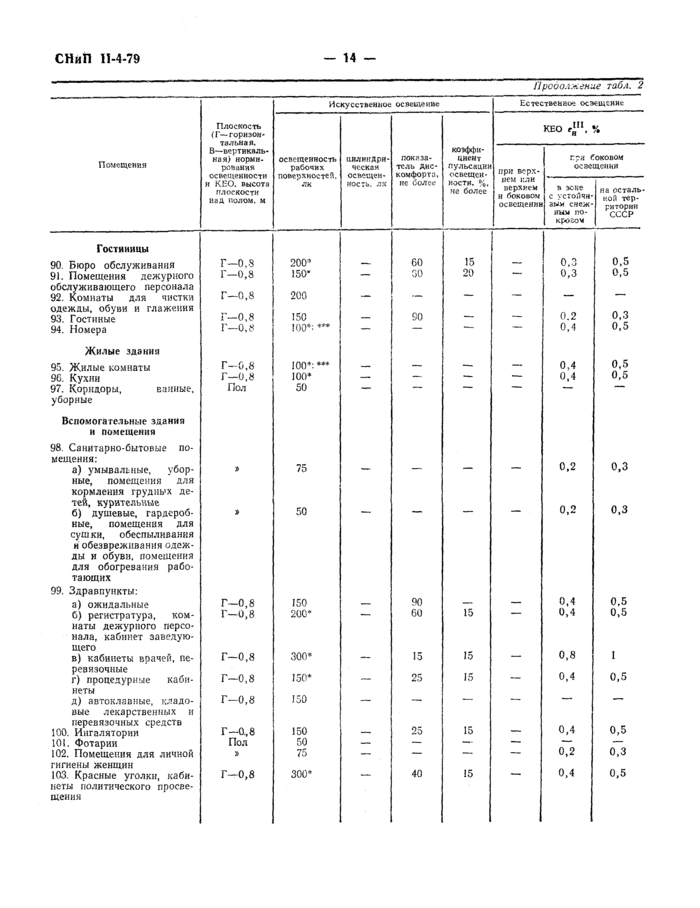

Гостиницы
76. Бюро обслуживания	Г-0,8	—	200
77. Помещения дежурного и обслуживающего персонала	Г-0,8	—	200
78. Гостинные, номера	Г-0,0	—	150
Жилые дома
79. Жилые комнаты	Г-0,0 – на полу	—	150
80. Кухни	Г-0,0 – на полу	—	150
81. Коридоры, ванные, уборные	Г-0,0 – на полу	—	50
82. Общедомовые помещения:
а) помещение консьержа	Г-0,0 – на полу	—	150
б) вестибюли	Г-0,0 – на полу	—	30
в) поэтажные коридоры и лифтовые холлы	Г-0,0 – на полу	—	20
г) лестницы и лестничные площадки	Г-0,0 — пол, площадки, ступени	—	20
Вспомогательные здания и помещения
83. Санитарно-бытовые помещения:
а) умывальные, уборные, курительные	Г-0,0 – на полу	—	75
б) душевые, гардеробные, помещения для сушки, одежды и обуви, помещения для обогревания работающих	Г-0,0 – на полу	—	50
84. Здравпункты:
а) ожидальные	Г-0,8	—	200
б) регистратура, комнаты дежурного персонала	Г-0,8	—	200
в) кабинеты врачей, перевязочные	Г-0,8	—	300
г) процедурные кабинеты	Г-0,8	—	500
Прочие помещения производственных, вспомогательных и общественных зданий
85.  Вестибюли и гардеробные уличной одежды:
а) в вузах, школах, общежитиях, гостиницах и главных театрах, клубах, входах в крупные промышленные предприятия и общественные здания	Г-0,0 – на полу	—	150
б) в прочих промышленных, вспомогательных и общественных зданиях	Г-0,0 – на полу	—	75
в) вестибюли в жилых зданиях	Г-0,0 – на полу	—	30
86. Лестницы:
а) главные лестничные клетки общественных, производственных и вспомогательных зданий	Г-0,0 — пол, площадки, ступени	—	100
б) лестничные клетки жилых зданий	Г-0,0 – на полу	—	20
в) остальные лестничные клетки	Г-0,0 – на полу	—	50
87. Лифтовые холлы:
а) в общественных, производственных и вспомогательных зданиях	Г-0,0 – на полу	—	75
б) в жилых зданиях	Г-0,0 – на полу	—	20
88. Коридоры и проходы:
а) главные коридоры и проходы	Г-0,0 – на полу	—	75
б) поэтажные коридоры жилых зданий	Г-0,0 – на полу	—	20
в) остальные коридоры	Г-0,0 – на полу	—	50
89. Машинные отделения лифтов и помещения для фреоновых установок	Г-0,8	—	30
90. Чердаки	Г-0,0 – на полу	—

16.10.2017, 9420 просмотров.

Наши преимущества

Гарантия качества

Компания ООО «Тесла Электрик» осуществляет оптовую продажу только сертифицированной электрики и электрооборудования, все продукция имеет высшее качество и надежность, что подтверждается статусом официального дилера или дистрибьютера. Так же Компания ООО «Тесла Электрик» при продаже электрики готова передать полный комплект сертификатов и иных сопроводительных документов, подтверждающих качество продукции.

Скидки

Компания ООО «Тесла Электрик» при работе с постоянными партнерами всегда предложит оптимальное ценовое предложение для своих клиентов. Кроме того, при продаже электрики компания ООО «Тесла Электрик» регулярно проводит акции и распродажи электрооборудования. За подробной информацией просьба обратиться к вашему персональному менеджеру.

Техническая консультация и подбор оборудования

Профессиональные специалисты компании ООО «Тесла Электрик» осуществят подбор электрооборудования любой сложности согласно вашему техническому заданию или проекту. Так же возможен расчет кабеленесущих систем, светильников, кабеля, автоматов, согласно вашей проектной документации и оптимальный подбор электрики.

Оплата

Оплата осуществляется по безналичному расчету.

Доставка

Компания ООО «Тесла Электрик» осуществляет доставку электрики и оборудования по всей территории Российской Федерации и Республики Беларусь. Доставка по Москве и Московской области осуществляется автопарком компании.

Технико-экономические расчеты

Специалисты компании ООО «Тесла Электрик» на основании согласованного с вами проекта выполнят технико-экономические расчеты освещения и автоматизации, оптимизации и внедрения энергосберегающего оборудования. На основании этих расчетов будет наглядно представлена экономическая целесообразность внедрения энергосберегающего оборудования.

Нормы освещенности рабочих мест и производственных помещений

Нормы освещенности рабочих мест и производственных помещений разрабатываются специалистами на основании исследований и утверждаются органами метрологии. Во внимание берется влияние условий освещения на работоспособность, здоровье и производительность труда человека.

Общее правило гласит – чем хуже зрительное восприятие рабочих предметов, тем выше необходим средний уровень освещенности. При этом освещение производственных помещений и рабочих мест нормируется с учетом характера и точности производимых трудовых операций, архитектурного построения зданий.

В статье рассмотрим, что такое нормируемая освещенность, какие виды освещения и наиболее распространенные нормы применяются на производственных площадях.

Термины

Чтобы основательно разобраться в теме, рассмотрим некоторые основные понятия светотехнической сферы.

Для начала уясним, что такое зрительная работа. С помощью зрения человек воспринимает окружающую действительность, определяет цветовые гаммы и силу света. Под зрительной работой подразумевается способность человека видеть предмет, различать его размеры, выделять на общем фоне в течение определенного времени.

На качество и производительность зрительной работы во многом влияет уровень освещенности.

Основные светотехнические понятия и значения

Любой светящийся источник излучает энергию, которую глаз человека улавливает в зависимости от длины волн электромагнитных колебаний. Волны в диапазоне от 380 до 760 нанометров (нм) вызывают у людей световое ощущение.

В целях оценки и измерения энергии света применяют следующие термины:

• световой поток;
• сила света;
• яркость;
• освещенность.

Под световым потоком понимают материальную величину мощности лучистой энергии. В качестве единицы измерения применяют люмен (лм). К примеру, обыкновенная 100-ватная лампочка накаливания испускает лучистый поток света мощностью чуть выше 1300 лм.

Если световой поток показывает общее количество света, исходящее от источника, то сила света определяет его плотность в ограниченном пространстве, то есть количество потока, распространяющегося в пределах так называемого «телесного угла» (объемного угла, под которым человек видит тот или иной предмет). Силу света принято измерять в свечах (канделах). Горящая свеча дает свет величиной в одну канделу.

Яркость – это сила световой энергии, поступающей в глаза работающего от освещенного объекта. Вычисляется делением этой величины на площадь рабочей поверхности, попавшей под свет. Единицу измерения назвали нит. Величину яркости в один нит имеет равномерно светящаяся плоскость, передающая в перпендикулярной к ней проекции свет силой в одну канделу с кв. метра.

Освещенность – это поверхностная плотность излучаемого светового потока. Значение величины обозначается люксом. Он равен лучевому потоку в один лм, приходящегося на 1 м2 рабочей плоскости. Чем мощнее сила света, поступающего на различные элементы рабочего объекта, тем лучше освещается весь предмет в целом. Освещенность является главным показателем интенсивности света в санитарно-гигиенических нормах.

Нормативная база

В области светотехники и освещения применяются перечисленные категории регламентирующих документов:

• ГОСТы – содержат государственные нормативные показатели;
• СанПиНы – санитарные правила и нормы, обязательные как при проектировании промышленных и административных зданий, так и при эксплуатации помещений, оборудовании рабочих мест;
• СНиПы – правила, используемые в строительстве. Разрабатываются на основе ГОСТов и СанПиНов;
• СП – совокупность различных нормативных показателей и правил. Разрабатываются с применением всех вышеуказанных документов.
• Ключевой документ в сфере пожарной безопасности – техрегламент о требованиях к ПБ.
• Правила устройства электроустановок (ПУЭ) — главный нормативно-технический справочник проектирования и монтажа электрооборудования.

Непосредственно нормы освещенности производственных помещений включены в ГОСТ Р 55710. 2013, посвященный вопросам освещения рабочих зон. Документ устанавливает нормы освещенности внутреннего пространства зданий.

В целях рационального подбора осветительных приборов для наружного и внутреннего применения, используют СНИП 23.05.95. Более поздней, обновленной его версией является вышедший в 2011 году Свод правил – СП 52.13330.

Подобные стандарты действуют во всех странах СНГ. В Казахстане, например, собрали все нормативные документы по светотехнике в единый сборник.

Виды освещения

Классификация построена на использовании источника поступающей световой энергии. Различают три ключевых типа освещения:

1. естественный;
2. искусственный;
3. совмещенный.

Естественное освещение

Естественный тип подразумевает освещенность производственных помещений и рабочих зон солнечными лучами или рассеянным светом небосвода.

Естественным освещением пользуются машинисты на железнодорожном транспорте, люди, работающие на открытых площадках. Оно играет важную роль в обеспечении безопасности движения любого транспорта.

Санитарно-гигиенические нормы требуют обязательного присутствия естественного света в зданиях, где проживают и работают люди. Это требование должно выполняться на стадии проектирования производственного строения. Исключения из правил (размещение производств в подвальных и цокольных этажах) допускается по причинам технологического характера и по согласованию с санитарным надзором.

Различают боковое, верхнее и комбинированное естественное освещение.

Оценивается ЕО путем сравнения степени освещенности объекта с нормативным показателем. В качестве подобного служит КЕО (коэффициент естественной освещенности). Данный показатель определяется как выраженное в процентах отношение величины ЕО рабочей поверхности внутри здания к одновременно определяемому значению наружного освещения. Стандарты КЕО устанавливаются СНиПом 23.05 с учетом разрядов зрительных работ по условиям точности её выполнения.

Искусственное освещение

Искусственное освещение поступает от осветительных установок. Разделяется на ряд видов:

• рабочее;
• аварийное;
• охранное;
• дежурное.

Рабочее искусственное освещение

Рабочее осуществляется в строениях, где работают или перемещаются люди, осуществляется хранение материалов. Уровень освещенности определяется значимостью производственных процессов, какой разряд имеет совершаемая зрительная работа. Данный разряд устанавливается исходя из точности определения рабочих объектов.

Аварийное искусственное освещение

Аварийное освещение производственных помещений выполняет важную роль подстраховки в случаях повреждения электросети или отключения подачи электроэнергии. Оно должно работать автономно от независимого источника питания.

Особо необходимо АО на тех предприятиях, где недопустима остановка рабочего процесса (электрические станции, диспетчерские службы авиа- и железнодорожного транспорта, телекоммуникационные центры, городские пункты водоснабжения и теплофикации), где существует режим повышенной взрыво- и пожароопасности.

Системы освещения должны бесперебойно работать определенное время, чтобы дать возможность эвакуировать людей или безопасно остановить производство.

Аварийное освещение производственных помещений включает в себя:

• эвакуационное;
• резервное;
• освещение зон повышенной опасности.

Эвакуационный свет необходим для организации безопасной эвакуации сотрудников при возникновении чрезвычайных обстоятельств, сбоя в подаче питания. Он в обязательном порядке должен быть оборудован в зданиях, где трудится не менее 50 человек. Осветительные установки подобного рода монтируются в проходах и на лестницах, сопровождаются указательными и предупреждающими табличками.

Резервное освещение устанавливается таким образом, чтобы можно было продолжить производственный процесс или безопасно прекратить его в случае выхода из строя электросети. Уровень освещенности должен при этом соответствовать нормативным показателям для данного типа.

Одним из видов АО является освещение опасных зон – участков помещений, где невозможно мгновенно приостановить рабочий процесс. В данном случае аварийные осветительные приборы должны обеспечить эвакуацию людей и безопасное завершение работы в производственном помещении.

Требования к аварийному освещению изложены в ГОСТе Р 55842-2013. В частности, он указывает, сколько времени должен действовать АО эвакуационных путей: не менее одного часа.

Стандартом определены конкретные места установки аварийных светильников. Вся система их расстановки должна обеспечивать видимость путей эвакуации, препятствий высотой не менее 2-х метров, возможность обнаружения средств пожаротушения. Над выходом из здания устанавливается обязательно автономно подключенный аварийный светильник.

Нормируемая освещенность аварийного освещения составляет для:

• путей эвакуации шириной до 2 м – не меньше 1лк;
• опасных зон (не менее 10% нормы рабочей освещенности) – 15 лк;
• лестничных маршей, мест нахождения противопожарного инструмента – 5 лк.

Охранное искусственное освещение

Охранный свет призван создавать необходимые условия для несения службы сотрудниками охраны и работы систем телевизионного наблюдения. На входе, у важнейших мест уровень освещенности соответствует рабочему, на остальной территории – 0,5 лк.

Дежурное искусственное освещение

Дежурный режим используют, когда работы не ведутся и людей на рабочих местах нет. Какие-либо нормы, в том числе и уровень освещенности, равномерность света, здесь не применяются.

Совмещенное освещение

Совмещенное освещение производственных зданий используют в тех случаях, когда возникает дефицит естественного освещения или, когда его нормы становятся технически невыполнимыми, а экономически – нецелесообразными. В таких ситуациях, чтобы поднять уровень освещенности, прибегают дополнительно к искусственному свету.

Характеристики осветительных приборов в совмещенной системе подбирают так, чтобы уровень освещенности гарантировал такую же производительность зрительной работы, что и при рациональном естественном свете. Требования к освещенности принимаются по нормам СНиП 23 05. Указанные в нем значения КЕО искусственного освещения составляют примерно 60% от норматива естественного. Например, при средней точности зрительной работы КЕО искусственного освещения по нормам ГОСТа составит 2,4%, естественного освещения – 4%.

Системы освещения

Исходя из характера рабочего процесса для рационального освещения помещения используют три системы: общую, местную и комбинированную. Если естественное освещение производственных помещений позволяет обеспечить только общую, то искусственное дает возможность применять все три типа.

Системы общего освещения подразумевают размещение осветительных установок:

1. по всему помещению;
2. локально по месту нахождения объектов (рабочих поверхностей).

Местное освещение предусматривает установку светильников прямо над рабочими столами. Этим достигается максимальный уровень освещенности на рабочей плоскости.

Применение общего и местного освещения в одном помещении образует комбинированную систему. Она обеспечивает равномерную и качественную подачу света на рабочие места.

Осветительные приборы

Качество и уровень освещения во многом определяет грамотный подбор ламп. Лампы подразделяются на:

1. лампы накаливания;
2. люминесцентные газоразрядные;
3. натриевые;
4. светодиодные.

Преимущества первых в простом подключении и невысокой стоимости. Их по-прежнему используют в качестве стандарта при оценке светового оборудования. Но у них есть серьезные минусы: слабая световая отдача, малый срок работы, энергозатратность.

На заводах чаще используют газоразрядные лампы. Они испускают рассеянный свет, близкий по своему спектру к естественному, и поэтому считаются более пригодными для зрительной работы.

К недостаткам подобных ламп относят ограниченную мощность, необходимость основательной арматуры для подключения, подверженность перепадам температуры воздуха.

Наиболее прогрессивны светодиодные лампы. Их основное преимущество – длительный период эксплуатации, превышающий показатели классических источников света в 10 и более раз. К тому же у них меньше потребление электроэнергии. Экономическая выгода то применения этого типа ламп очевидна.

Существуют определенные требования к светильникам в производственных помещениях. Их основная функция – подача светового луча в нужном курсе, подключение ламп к электропитанию, защите их от механического внешнего воздействия. Они должны работать стабильно и бесперебойно, быть оборудованными непрозрачными отражателями. В них запрещено использование ламп накаливания мощностью 100 Вт и больше, ламп с ультрафиолетовым излучением длиной волн меньше 320 нм, диапазон цветовой температуры составляет 2400K – 6800K.

Охрана труда требует от осветительных приборов обеспечивать не только высокий уровень освещенности, но и безопасность эксплуатации энергосистемы. Светильники должны обладать герметичным корпусом, способностью работать во влажной и загрязненной среде. Степень защиты не должна быть меньше ip44 (предохраняет от влаги, за исключением попадания водных струй), а в определенных помещениях и рабочей среде – ip65 (полная защита от загрязнений и воды).

Нормы освещенности производственных помещений

Рассмотрим требования к освещению производственных помещений. Они определяются:

• разрядом зрительных работ;
• видом и системой освещения.

Все работы подразделяются на 8 разрядов, исходя от необходимой точности определения объекта. Каждый разряд разбивается на четыре подразряда по контрасту рабочего предмета с окружающим фоном. Для всех из них устанавливается нормируемая освещенность.

Требования к освещенности рабочих мест предусматривают:

1. равномерность света на поверхности рабочего объекта;
2. нормальную освещенность для зрительной работы;
3. оптимальную яркость рассматриваемых объектов;
4. наличие контраста между объектом различения и фоном;
5. постоянным временем наблюдения рабочей поверхности;
6. отсутствием вредной блескости в поле зрения работающего.

В государственных стандартах России, в Казахстане, РБ (Республика Беларусь) низкая или избыточная освещенность относится к вредным рабочим факторам наряду с электромагнитными колебаниями, производственным шумом, запыленностью и загазованностью.

Нормы освещенности прописаны в люксах для рабочих поверхностей. В офисах — это расстояние от пола до поверхности стола (0,8 м), для проходов, лестничных маршей – пол, ступени.

Таблица норм освещенности основных рабочих помещений.

№/пор.	Назначение помещений	Уровень освещенности (в люксах)	Равномерность освещения
1	Проходы, коридоры	100	0,4
2	Лестничные марши эскалаторы	100	-//-
3	Места разгрузки и погрузки материалов	150	-//-
4	Офисные кабинеты	300	-//-
5	Актовые залы	200	-//-
6	Складские помещения	100 (200 лк при долгом нахождении людей на складе)	-//-
7	Зона упаковки продукции	300	0,6
8	Крупные логистические терминалы	200	0,4
9	Пути для проезда техники и прохождения людей на складе	150	-//-
10	Погрузочно-разгрузочные работы на объектах сельского хозяйства	200	-//-
11	Стойла для животных	50	-//-
12	Цех хлебопекарни для выпечки	300	0,6
13	Цех для глазирования	500	0,7
14	Рабочие помещения в химчистках и прачечных	300	0,6
15	Производство ювелирных изделий	1000	0,7
16	Залы для торговли в магазинах	100	0,4
17	Изготовление продукции на предприятиях пищевой промышленности	500	0,6
18	Цеха литейного производства	200	0,4

Примечание: равномерность освещенности рабочих мест внутри зданий измеряется отношением минимальной освещенности к средней на рабочей поверхности.

Освещение в школе-2022: Нормы и рекомендации

НОРМАТИВНАЯ БАЗА

*Если нет времени читать, смотрите выводы по анализу нормативной базы в следующем разделе.

Планируя освещение школы в 2022 году мы можем руководствоваться Постановлением Главного санитарного врача Российской Федерации от 28 сентября 2020 года N 28 «Об утверждении санитарных правил СП 2.4.3648-20 «Санитарно-эпидемиологические требования к организациям воспитания и обучения, отдыха и оздоровления детей и молодежи».

Срок действия Постановления с 01.01.2021 по 01.01.2027 год.

Итак, какие требования предъявляются к освещению школ согласно этому постановлению?

1. Обязательное наружное освещение (п. 2.2.1.)

2. Учебные доски должны быть с антибликовых покрытием и оснащенные дополнительным источником света (п. 2.4.4.)




3. Соответствие системы освещения гигиеническим нормативам (п. 2.8.1.)

4. Для больших помещений учебных классов: при глубине учебных помещений (аудиторий, классов) более 6 м оборудуется правосторонний подсвет (не ниже 2,2 метра от пола) со стороны стены противоположной светонесущей. (п 2.8.2.)

5. Предотвращение неравномерности освещения и бликов на экранах при проведении ЭСО (п. 2.8.2)

6. Цветовая температура света: белый, тепло-белый, естественно-белый (п. 2.8.5). Там же запрет на использование светильников разной температуры в одном помещении

7. Освещенность: игровые дошкольные помещения – 400 люкс, учебные классы – 300 люкс, мастерские, кабинеты рисования – 300 люкс, кабинеты труда – 400 люкс. (п. 2.8.5)

8. Рассеивающий экран в помещениях: защитный в помещениях для спортивных занятий, влагозащитный в помещениях душевых, пищеблока и прачечных. (п. 2.8.6.)

9. По оформлению поверхностей в помещениях для обеспечения равномерного освещения: коэффициент отражения от стен не менее 0,55; от потолка, верхней части стен и оконных откосов — не менее 0,7; от мебели — не менее — 0,45. (п. 2.8.8.)

10. Дежурное освещение в спальных корпусах и кабинетах (п. 2.8.7.)

11. В кабинетах, где используются ЭСО должны быть установлены светорегулирующие устройства окон. (п. 3.5.5.)

12. Освещение рабочего места за компьютером: обязательное рабочее освещение оборудованием, не образующим бликов на экране и боковое расположение светильника от компьютера. (п. 3.5.15.)

Отменено:

13. Ограничение на использование светодиодных светильников в учреждениях дополнительного образования детей (отм. постановление Главного государственного санитарного врача Российской Федерации от 04.07.2014 N 41 «Об утверждении СанПиН 2.4.4.3172-14 «Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы образовательных организаций дополнительного образования детей»).

14. Ограничение на использование светодиодных светильников в кабинетах с компьютерами (отм. «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы» / Санитарно-эпидемиологические правила и нормативы / СанПиН 2.2.2/2.4.1340-03 / пост. от 13 июня 2003 года N 118).
Уточнение по освещению школ из новых гигиенических нормативов и требований к обеспечению безопасности и безвредности для человека факторов среды обитания (утв. Постановлением Главного государственного санитарного врача РФ от 28 января 2021 г. № 2 / СанПиН 1.2.3685-21):

15. Равномерность освещения в учебных кабинетах черчения и рисования — не менее 0,7. (п. 140).

16. Объединенный показатель дискомфорта, регламентируемый для ограничения слепящего действия в осветительных установках, должен обеспечиваться у торцевой стены на центральной оси помещения на высоте 1,2 м от пола и не должен превышать нормативных значений (п. 142):

• Учебные классы (от 7 лет) – 21
• Классы рисования, черчения (от 7 лет) – 21
• Кабинеты с компьютерами (от 7 лет) – 14
• Лаборантские (от 7 лет) – 14
• Мастерские (от 7 лет) – 21
• Музыкальные (от 7 лет) – 24
• Спортивные залы (от 7 лет) – 24
• Актовые залы (от 7 лет) – 25
• Столовая (от 7 лет) – 24
• Рекреации (от 7 лет)- 25

При этом:

• Показатель дискомфорта не регламентируется для помещений, длина которых не превышает двойной высоты установки светильников над полом. (п.142).
• Объединенный показатель дискомфорта оценивается только при наличии жалоб на наличие посторонних ярких источников света в поле зрения. (п.142).

17. Для искусственного освещения следует использовать энергоэффективные источники света, отдавая предпочтение при равной мощности источникам света с наибольшими световой отдачей и сроком службы, с учетом требований к цветоразличению. (п. 153).

18. Световые приборы для общего и местного освещения, предназначенные к эксплуатации со светодиодами, должны иметь защитный угол не менее 90°, исключающий попадание в поле зрения прямого излучения. Нельзя использовать светильники с открытыми светодиодами для общего освещения помещений. Допустимая неравномерность яркости выходного отверстия светильников должна составлять не более 5:1 в помещениях пребывания детей в дошкольных образовательных организациях, а также в учебных заведениях. (п.155).




20. В помещениях отдыха и игр, учебных занятий для слабовидящих детей уровни искусственного освещения должны быть не менее 600 лк, для детей, страдающих светобоязнью, — не более 300 лк. (п. 156).

21. Для обучающихся с нарушениями зрения учебные помещения и читальные залы оборудуются комбинированной системой общего искусственного и местного освещения. Суммарный уровень освещенности от общего и местного освещения должен составлять: для обучающихся с высокой степенью осложненной близорукости и высокой степени дальнозоркостью — 1000 лк; для обучающихся с поражением сетчатки и зрительного нерва (без светобоязни) — 1000 — 1500 лк; для обучающихся со светобоязнью — не более 500 лк. (п. 157).

ВЫВОДЫ ПО НОВЫМ ПРАВИЛАМ ОСВЕЩЕНИЯ В ШКОЛАХ

• Уличное освещение – обязательно
• Подсветка досок в классах – обязательна
• Обязательный правосторонний свет для учебных классов шириной более 6 метров
• Обязательное рабочее освещение в кабинетах с компьютерами
• Измерение UGR требуется только при наличии жалоб
• Предпочтительно использование эффективных светильников с хорошей цветопередачей
• Запрещено использование светильников с «открытым светодиодом».
• Максимальная неравномерность яркости выходного отверстия светильников должна составлять не более 5:1
• Габаритная яркость светильника должна быть не более 5000 кд/м2.
• Защитный угол светодиодного светильника – не менее 90°
• Обязательные защитные экраны светильников в спортивных залах, пищеблоке, душевых, прачечных
• Если считать новые правила основными к исполнению, то освещение дошкольных учреждений (до 7 лет) возможно с использованием светодиодных светильников, так как запрета на их использование нет.

РЕКОМЕНДАЦИИ ПО ОСВЕЩЕНИЮ ШКОЛ ОТ МДМ-ЛАЙТ

Новые правила внесли ясность в вопрос освещения школ и даже смягчили условия по некоторым критериям, в частности по вопросу рекомендации использования светодиодного оборудования в дошкольных учреждениях и отсутствии необходимости проверки светильников системы освещения на значение UGR. То есть, следуя объективно понятным требованиям по освещению школ и общепринятым правилам создания комфортных условий по освещению, на текущий момент не существует сложностей по реализации осветительного проекта для образовательного учреждения. Что важно, учитывая тот факт, что наблюдается тенденции по обновлению школ по всей стране, также как и тенденции по реконструкции и строительству новых учебных заведений, соответствующие новым правилам организации пространств. Этот процесс не остановить и за ним радостно наблюдать. Но, как и в любом другом стремительно развивающимся направлении деятельности, важно не допустить ошибок.

Ниже предлагаются рекомендации светотехнической компании МДМ-ЛАЙТ по освещению школьных помещений.

1. Оптимальная система интерьерного освещения школ будет построена на светильниках, имеющих в своей конструкции опаловый рассеивающий экран. Так как такие светильники согласно ГОСТ Р 55392-2012 «Приборы и комплексы осветительные. Термины и определения» и его пункту 4.35: Для рассеивателя, полностью перекрывающего выходное отверстие светильника или охватывающего ИС, условный защитный угол принимают равным 90°. Этот факт сразу решает проблему с требованием по минимальному защитному углу.




Кроме того, такие светильники создают комфортную, рассеянную световую среду. При грамотном их использовании и обязательном проектировании системы освещения, сводятся к минимуму возможные нарушения по требованиям к «блескости», габаритной и неравномерной яркости поверхности светильника.

2. Использование эффективных светодиодных светильников с повышенной цветопередачей пока носят рекомендательный характер, но мы, все же рекомендуем использовать в освещении школ модели сегмента LUX (по классификации ассортимента продукции МДМ-ЛАЙТ), отличающиеся повышенным значением светового потока и индексом цветопередачи – Ra97.

При освещении интерьеров светильниками со светодиодами повышенной цветопередачи не только повышается качество световой среды, важной для эффективной учебы и работы, но и преображается интерьер. Чем выше цветопередача света, тем «правильнее», натуральнее выглядят цвета интерьера.

3. Использование систем управления светом помогут настраивать световую среду в зависимости от условий естественного освещения, режима использования помещения и специальных нужд. Например, в кабинетах, где используются проекторы очень полезно наличие функции управления светом, наравне с функцией управления оконными шторами. Обе эти задачи могут решать даже самыми простыми система управления.

Что важно, система управления освещением, полностью избавляет от последствий ошибок, допущенных при проектировании, монтаже системы освещения, а также других этапов проекта. Если при эксплуатации помещения выяснится, что света «слишком много» или светильники расположены не так, как нужно, то большую часть проблем можно решить путем настройки освещения.

4. Специальные решения для школ. В нашем ассортименте есть модель линейного светильника с настенным креплением и поворотным механизмом: INI LED SCHOOl. Решение актуально в силу новых требований, обязывающих предусматривать дополнительное освещение настенных досок. Помимо INI LED SCHOOl для решения этой задачи может быть полезен INI LED ROTO – поворотная модель, но не настенного, а потолочного, подвесного монтажа.







Помимо светильников из каталога, существую индивидуальные решения МДМ-ЛАЙТ, позволяющие решать и нестандартные задачи освещения:

• Производств светильников индивидуальных габаритов
• Производство светильников с особыми светотехническими, конструкционными или оптическими свойствами
• Разработка светильников индивидуального дизайна

РЕАЛИЗОВАННЫЕ ПРОЕКТЫ ОСВЕЩЕНИЯ ОБЩЕОБРАЗОВАТЕЛЬНЫХ ШКОЛ ОТ МДМ-ЛАЙТ

1.  Школа МБОУ СОШ д. Мокшино (Тверская область)

2. «Школа-лаборатория «Новый взгляд» (Усадьба Трубецких в Хамовниках)




3. Wunderpark International School

4. Школа ЧОУ СОШ Наши Пенаты




INI LED SCHOOL

Цена по запросу

INI LED 05 ROTO

Цена по запросу

Мощность 36-72 Вт



Согласен(а) на обработку предоставляемых мною персональных данных.
С политикой конфиденциальности ознакомлен(а).

Спасибо, мы получили Ваше
обращение и перезвоним в
ближайшее время!

В рабочий день среднее время
ожидания не превышает 15 минут

Отправка заявки завершилась неудачей, пожалуйста, повторите попытку позднее

---

Понравилась статья? Поделитесь ей с друзьями!

Твитнуть

Поделиться

Запинить

Теги: Нормы освещения

для производственных, административных и вспомогательных помещений

1. Нормативные документы, регламентирующие нормы освещения

1.1. СНиП 23-05-95

1.2. СП 52.13330.2011

2. Что такое минимальная и средняя расчетная освещенность

3. Нормы освещенности для различных типов помещений

3.1. Нормы освещенности в офисе

3.2. Нормы освещенности производственных помещений

3.3. Нормы освещенности технических и вспомогательных помещений

3.4. Нормы освещения школ

4. Европейские нормы освещения и их сравнение с российскими стандартами

Нормы освещения устанавливаются для всех типов помещений и должны соблюдаться для обеспечения комфортной среды обитания человека. Все важные аспекты собраны в отдельные нормативные документы, что позволяет быстро найти нужную информацию.

Освещенность является одним из важнейших показателей в обеспечении нормальной работы.

Нормативные документы, регламентирующие нормы освещения

Документация постоянно совершенствуется по мере появления новых видов осветительного оборудования. Кроме того, условия труда на заводах, в офисах и других местах. Некоторые световые нормы установлены давно, так как ряд показателей остается неизменным вне зависимости от типа оборудования и места его установки.

СНиП 23-05-95.

Этот закон называется «Естественное и искусственное освещение» и регулирует все существенные моменты по этой теме. Он разработан с учетом всех нормативных документов и объединяет основные показатели. Входит в состав «Комплекса 23», имеет всю документацию по нормированию и проектированию освещения.

В СНиП 23-05-95 Существуют нормы естественного, искусственного и комбинированного освещения сооружений и зданий. Также есть рекомендации по уличному освещению промышленных площадок, складов и других важных площадей.

Документ регулирует вопросы, связанные с проектированием освещения в зданиях различного назначения и на прилегающих к ним территориях. Естественный и искусственный свет описаны в отдельных главах, так что разобраться несложно.

Нормы, установленные для конкретного объекта, следует использовать в качестве ориентира, показывающего минимально допустимую освещенность. Превышение может иметь место, но значения ниже установленных значений недопустимы.

В нормативных актах могут быть указаны не только требования к освещению, но и тип оборудования, которое может быть установлено в определенных условиях.

Есть актуализированная редакция — СНиП 23-05-2010, которая действует с 2011 года, и является актуализированной версией основного нормативного акта. В него внесено много изменений, поэтому необходимо уточнять данные в этом документе, чтобы избежать ошибок и неточностей.

СП 52.13330.2011.

Код также называется «Естественное и искусственное освещение. Естественное и искусственное освещение». Он частично гармонизирован с европейскими нормами, но есть ряд отличий, так как требования в нашей стране не совпадают со многими нормами, установленными в Европе. На основании этого документа можно разработать стандарты для организаций, связанных с освещением, если есть особенности, которые необходимо регламентировать отдельно.

Установленные показатели проверяются на уровне рабочей поверхности, это нормируемая минимальная освещенность. Для каждого варианта есть отдельная таблица, что упрощает использование документа и позволяет быстро найти нужные данные.

В своде правил есть ссылки на документы, устанавливающие определенные значения для разных объектов. При оформлении нужно проверить их, чтобы убедиться, что информация актуальна и не изменилась по сравнению с тем, что указано в ПП.

Какова минимальная и средняя нормированная освещенность

Это важные показатели, которые часто используются в качестве ориентира при проектировании освещения или проверке установленной вами системы. Важно понимать разницу между терминами, чтобы исключить любые ошибки и неточности. Все просто:

1. Стандартизированная минимальная освещенность — это наименьшее значение в помещении, на рабочем месте, в отдельном секторе или на открытой площадке. Он показывает вам, каким может быть наименьшее значение в данной области. Его нельзя нарушать, на рабочих местах и ​​в офисах надзорные органы могут выписать штраф. Снижение значений ниже допустимого предела плохо сказывается на зрении.
2. Средняя нормированная освещенность определяется путем проверки в нескольких местах. По результатам выводят значение, которое должно соответствовать определенному значению. Это ориентир, которого следует придерживаться при проектировании системы. Важно, чтобы световые вариации в пространстве не были слишком большими.

Важно расположить светильник так, чтобы свет распространялся равномерно.

Стандарты освещения для различных типов помещений

Для простоты информация собрана в виде таблиц и сгруппирована по типам помещений. Они актуальны и могут быть использованы для планирования, планирования установки светильников или проверки системы. Нормы указаны не в ваттах, а в люксах, это важно помнить.

Кстати! Показания следует проверить люксметром. Причем прибор должен быть откалиброван в установленном порядке, только тогда данные можно считать правильными.

Нормы освещенности в офисе

Люди чаще всего работают за компьютером или с бумагами. Поэтому очень важно обеспечить надлежащую видимость, чтобы зрение не уставало и сотрудники работали эффективно в течение всего рабочего времени. Нормы освещения помещений в таблице сгруппированы по их классификации в СНиП.

Тип офиса	Уровень освещенности, лк	Предельный ослепляющий эффект (УГР)
Archive and document rooms	200	25
Copying and filing work spaces	300	19
Reception rooms	300	22
Meeting and conference rooms	300	19
Зоны обработки данных, чтения, печати или заполнения вручную	600	19
Комнаты для проектирования и черчения	750	16

Офисы имеют разные стандарты для каждого типа помещений.

СанПиН может предусматривать специальные условия освещения для некоторых рабочих мест. Также большое значение имеет цветопередача (Ra), которая указывает на то, насколько правильно воспроизводятся искусственные тона. Для всех административных офисов минимальная норма составляет 80 , может быть намного выше, это не запрещено.

Нормы освещенности производственных помещений

Нет списка конкретных вариантов, так как для этого потребуется более одной книги. Все рабочие зоны делятся на классы в зависимости от того, какое зрительное напряжение требуется для нормального выполнения обязанностей.

Table of production space standards

Grade of visual work	Characteristics	Combined illumination	General illumination
1	Highest precision	1500 to 5000	400 to 1250
2	Very high accuracy	1000 to 4000	300 to 750
3	High accuracy	400 to 2000	200 to 500
4	Medium accuracy	400 to 750	200 to 300
5	Low accuracy	400	200 to 300
6	Coarse operations		200
7	Надзор за производственным процессом		20 до 200

Чем выше точность условий освещения, тем лучше должны быть выполняемые работы.

Нормы освещенности технических и вспомогательных помещений

Технические помещения служат для обеспечения рабочего процесса, могут использоваться для установки оборудования или хранения запасных частей и т. д. Подсобные помещения помогают нормально выполнять работу, поэтому они тоже должны быть уделено внимание.

99595444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н. быть встреченным.

Нормы освещения для школ

Вариаций может быть много, но основных показателей три, на них чаще всего ориентируются при проектировании.

Light tables for ancillary rooms

Type of room	Illuminance level in lux
Attic	20
Engine rooms	30
Corridors	Corridors From 20 to 50
Главные проходы и коридоры	100
Лестничные клетки	От 20 до 50
Входы и гардеробы	Фойеры фойевые раздевалки с 75 по 150
душевые комнаты, раздевалки, комнаты для отопления	50
Варисты, туалеты, зоны для курения

Type of room	The norm of illumination, lux
Classrooms	From 200 to 750
Reading rooms and libraries	From 50 to 1500
Sports halls	From 100 to 300

В школе соблюдение стандартов освещения особенно строгое.

Существуют отдельные стандарты для всех типов учреждений, поэтому вам придется подобрать значения, подходящие для конкретного учебного заведения.

Читайте также

Что такое стандарт жилого освещения



Европейские стандарты освещения и их сравнение с российскими

Чаще всего стандарты в Европе на порядок выше, чем в России.

Таблица сравнения основных факторов в офисных зданиях.

Тип помещения	Норма Российская (Lx)	Европейская норма (lx)
Архив	75	200
Staircases	50-100	150
Document and computer rooms	300	500
Open plan offices	400	750
Планировка и чертежи помещений	500	1500

Видеолекция: Нормы освещения.

Стандарты освещения являются обязательными на рабочем месте или в офисе, а также дома. Все они подобраны таким образом, чтобы обеспечить максимальный визуальный комфорт для определенных видов работ.

по СНиП (Сп), необходимые параметры для расчета

Опубликовано: 07.02.2021

3136

1. Нормы освещенности жилого помещения различного назначения

2. Нормы освещенности жилого помещения: Вт на м2: Вт

3. Имеет ли значение тип освещения и характеристики поверхности

4. Расчет освещенности

5. Как рассчитывать освещенность стандартными светильниками

Нормы освещенности жилых помещений указаны в СНиП 23-05-95 «Естественное и искусственное освещение». Информация также содержится в других документах, таких как специализированные своды правил. Чтобы обеспечить комфортное пребывание в том или ином помещении, нужно подобрать подходящий световой режим. Он отличается для разных условий, поэтому необходимо хорошо разбираться в предмете.

От качества освещения зависит не только комфорт проживания, но и внешний вид помещения.

Нормы освещенности жилых помещений различного назначения

В нормативах цифры обычно указываются в люксах. Один люкс – это сила света в один люмен (Лм) на квадратный метр. Самый простой способ найти нормы освещенности в квартире или частном доме – воспользоваться таблицей.

Room type	Illuminance level in lux
Entrances without natural light	60
Apartment corridors	50
Storerooms and utility rooms	60
Staircases and landings	30
Bathrooms	50
Basements and attics	60
Bedrooms	120
Kitchens and Dining Rooms	150
Санузлы и рабочие зоны на кухнях	250
Детские комнаты	200
Гостиная, гостиная	150
Рабочие помещения	300

Вы можете составить план с указанием нормы для каждого помещения.

Кстати! Если вы хотите выделить отдельную зону в комнате, используйте комбинированное освещение. Дополнительные источники света должны включаться отдельно.

Уровень освещенности жилого помещения: Вт на м2

При использовании только ламп накаливания мощность рассчитывалась в ваттах. Но с распространением люминесцентных и светодиодных ламп этот вариант стал не очень удобным. Отношение мощности к световому потоку у разных моделей разное, поэтому проще использовать цифры в люменах и переводить их в ватты, исходя из типа лампы, указанной в таблице.

Luminous flux, Lm	Incandescent bulb (wattage in watts)	Fluorescent (wattage in W)	LED (wattage in W)
250	20	5-7	2 -3
400	40	10-13	4-5
700	60	15-16	8-10
900	75	18- 20	10-12
1200	100	25-30	12-15
1800	150	40-50	18-20
2500	200	60-80	25-30

Это стандартные значения; фактические значения могут отличаться. Поэтому при выборе или покупке лампочек необходимо проверять данные, при необходимости корректировать их количество или мощность для получения нужного уровня освещенности. Особенно это важно сделать при покупке светодиодного оборудования, ведь там показатели зависят от производителя и используемых в светильнике диодов.

Вариант с расчетом освещенности в люксах гораздо удобнее.

Важны тип освещения и характеристики поверхности

Выбирать лампочки следует не только по их мощности и световому потоку, но и по характеристикам света. Здесь важно помнить несколько советов:

1. Лампы накаливания Дают желтоватый свет, максимально приближенный к спектру солнечного света. Они удобны для зрения, но имеют много недостатков. Главные недостатки – небольшой ресурс, большое энергопотребление и сильный нагрев при работе.

   Лампы накаливания подходят не для всех люстр.

2. Люминесцентные варианты дают очень яркий свет, важно подобрать оптимальную цветовую температуру. Они имеют длительный срок службы, потребляют мало электроэнергии. Самым большим недостатком является наличие паров ртути в колбе, что требует утилизации только в специально отведенных емкостях.
3. Светодиодные лампы могут давать теплый, нейтральный и холодный свет. Для жилых помещений подходят только первые две разновидности. Теплые оттенки идеально подходят для спален и зон отдыха, нейтральный свет используется на кухнях, в кабинетах и ​​других местах, где требуется яркое освещение.

Уровень освещенности зависит от фактуры и окраски стен. В жилых комнатах нельзя использовать сложные методы расчета. Но необходимо учитывать, что светлые плоские поверхности гораздо лучше отражают свет, чем фактурные и темные. Поэтому стоит учитывать отделку стен, потолка и пола. Чем больше темных участков, тем выше должна быть мощность светильников.

Читайте также

Расчет количества точечных светильников для натяжных потолков



Расчет освещенности

Уровень освещенности можно определить разными способами. Даже если будут допущены ошибки, можно поставить лампы большей мощности или добавить точечное освещение. Но лучше сделать это сразу, чтобы создать оптимальные условия. Искусственный свет подбирается без оглядки на дневной свет, ведь в основном его включают ночью. При расчете стоит придерживаться таких рекомендаций:

1. По таблице рекомендуемой освещенности подбирается оптимальная мощность для конкретного помещения. Если в отделке преобладают темные оттенки, ставку увеличивают на 30-40%. Небольшой запас не создаст особых проблем.
2. Освещенность на квадратный метр в люксах умножается на площадь помещения. Результат подскажет, какой должна быть суммарная мощность светильников для обеспечения нормальных условий.
3. Также обязательно учитывайте высоту потолка и в зависимости от нее корректируйте коэффициент. На рост до 270 см — 1,0, от 270 до 300 — 1,2, 300-350 — 1,5 и 350-400 см — 2,0. Необходимо умножить результат на соответствующую цифру. Расположение светильников выбирается исходя из формы комнаты, если для квадратной люстры достаточно люстры посередине, то для вытянутой лучше использовать 2-3 источника света.

При высоте до 2,7 м поправочные коэффициенты не нужны.

Если выбрано освещение для рабочего места, то свет должен быть сконцентрирован на поверхности письменного стола. Лучше всего использовать регулируемые светильники.

Как рассчитать освещенность стандартными лампами

Стандарт относится к традиционным лампам накаливания. Этот вариант уступает по эффективности аналогам, но все равно пользуется популярностью из-за низкой цены и доступности. В этом случае и расчеты самые простые. Стандартом считается 20 Вт мощности на квадратный метр. То есть одной лампочки на 100 Вт достаточно, чтобы полностью осветить 5 квадратных метров.

Читайте также

Как рассчитать необходимое количество люмен на квадратный метр помещения



Для спальни Лучше использовать люстру как минимум с двумя режимами, чтобы можно было включить стандартный или приглушенный свет . Что касается рабочих комнат или гостиной, то там можно добавить запас 20-30% для обеспечения хорошей видимости. Не забывайте о поправочных коэффициентах в зависимости от цвета пола и стен, а также высоты светильника.

При использовании люстры с отраженным светом или рассеивающим плафоном необходимо добавить запас 20-30%, так как ухудшится освещенность.

Видео: как формировались нормы освещенности для разных объектов и задач.

Разобраться в нормах освещения жилых помещений несложно. Главное, иметь под рукой таблицу с расценками для разных помещений и при необходимости использовать поправочные коэффициенты.

Виды и особенности освещения в слесарной мастерской

Слесарные мастерские должны быть оборудованы осветительными приборами повышенной яркости, так как в них проводятся работы, требующие хорошего освещения. Деятельность сотрудников может носить различный характер, поэтому к освещению предъявляются особые требования. Помимо их выполнения, в мастерской необходимо соблюдать определенные правила.

Слесарные работы обычно проводятся в помещении, имеющем повышенный уровень опасности из-за наличия в его комплектации различного оборудования, электроинструмента и других приспособлений.

Проверка соответствия освещения осуществляется с учетом различных норм и требований, важнейшим из которых является безопасность. Видимость в помещении должна быть такой, чтобы мастер мог хорошо выполнять свою работу, не напрягая глаз. Тогда даже при длительной работе его глаза не будут уставать.

Типы освещения в мастерской

Есть три типа освещения.

Естественное освещение

Преимуществом этого типа является отсутствие капиталовложений, но есть несколько особенностей, которые могут повлиять на уровень освещенности. В помещении должно быть много окон, чтобы обеспечить достаточное количество света, но в этом случае значительно снижается удержание тепла зимой. В дополнение или вместо отверстий в стенах иногда используют отверстия в крыше.

Естественного освещения днем ​​может быть достаточно для обеспечения установленного нормами уровня освещенности. Для его контроля используют показатель КПО (коэффициент естественной освещенности), для расчета которого сравнивается количество света, поступающего в помещение, и света на улице.

Четко прописанных норм для таких цехов в государственных стандартах нет. В ходе проверки было предписано ориентироваться на критерии, установленные для профессионально-технических училищ и колледжей. Для верхнего света не менее 3%, для бокового — 1,2%. Измерить показатели у стены перед окном на уровне рабочей поверхности или на расстоянии 1 метра от пола.

На КПО влияют время года, регион, погода, деревья и здания в непосредственной близости. Этот показатель может иметь разные значения в течение дня.

Лампа

Этот тип используется чаще всего, потому что на него не влияют внешние условия. Его можно легко настроить в соответствии с вашими потребностями.

Существует три варианта искусственного освещения:

• Основное освещение . Чаще всего это устройства, которые располагаются на потолке в несколько рядов. Их мощность и количество выбирают исходя из площади мастерской. Делается это на этапе проектирования, поэтому подобрать оборудование и установить его не составит труда.
• Местное освещение . Это самостоятельное дополнительное освещение, предназначенное для тех помещений, где выполняются наиболее сложные работы. Для этого установите светильники на потолке, низко на стене или на рабочем столе/верстаке. При установке на стол или станок свет должен быть регулируемым и направленным с двух сторон, так как рабочие могут быть как правшами, так и левшами.
• Комбинированное освещение . В этом варианте совмещены основное и местное освещение, что является оптимальным решением. Его необходимо рассчитать заранее. Местное освещение не используется, чтобы не было контраста между зонами, а слесарям не приходилось привыкать к перепадам яркости света.

В помещениях, предназначенных для металлоконструкций, устанавливаются осветительные приборы с повышенным уровнем пыле-влагозащиты (IP65 и выше) — пылевлагозащищенные светильники.

Комбинированное освещение

Этот тип также называют комбинированным, поскольку в нем сочетается естественное и искусственное освещение. Чаще всего используется в слесарных мастерских.

Какие требования должны быть выполнены

В слесарных мастерских необходимо строгое соблюдение норм. Чтобы понять, какое освещение допускается в помещении, нужно знать критерии формирования.

Основной критерий — освещение. Она направлена ​​на обеспечение максимально возможного комфорта для глаз сотрудников. Этот критерий может варьироваться в широких пределах.

Кроме освещения учитывают следующие характеристики:

• Оперативное освещение — среднее значение на рабочих участках. Не допускаются резкие изменения световой обстановки, так как это вредно для глаз.
• Равномерность — критерий, показывающий, насколько освещенность в темном месте отличается от средней. Грамотное размещение освещения исключает наличие плохо освещенных участков.
• Некомфортное затемнение — указывает на зоны возможного дискомфорта для зрения, вызывающие отраженный или прямой свет. Для устранения этой проблемы светильники располагают под определенными углами, устанавливают отражатели и рассеиватели, обрабатывают поверхности в помещении материалами с необходимыми коэффициентами отражения.
• Индекс цвета — указывает на естественность цветопередачи при искусственном освещении.
• Коэффициент пульсации — отмечает различия в освещении и удерживает их в установленных пределах.

Имеются слесарные мастерские, специализирующиеся на выполнении специализированных работ. Здесь требования к освещению могут отличаться. Все они указаны в технической документации.

Как правильно зонировать слесарные мастерские

Все помещения мастерской относятся к рабочей зоне (кроме склада). На него наносят параметры освещения, которые устанавливают нормативные акты. Чаще всего это 300-400 лк.

В зонах непосредственной работы освещение должно быть лучшего качества (до 1000 лк). При установке светильников к этой площади добавляют не менее 0,5 метра в каждую сторону. Разнообразие не должно создаваться на периферии во избежание перенапряжения зрения. Поэтому в таких помещениях освещение производится на уровне 30% от нормы для рабочей зоны.

Самое мощное освещение установлено в поле машин. Установлены машинные светильники, яркость которых регулируется в зависимости от оборудования. Используемые лампы должны иметь наименьшую степень мерцания, чтобы исключить стробоскопический эффект, возникающий при вращении узлов машины.

Также в требованиях к освещению важное место отводится цветовому показателю. При выборе цветовой температуры осветительных приборов следует выбирать значения, близкие к естественным.

Лучшим решением является установка светодиодных промышленных светильников с минимальным мерцанием и высоким показателем цветности (более 80%).

Для обеспечения безопасного и качественного освещения в слесарной мастерской она должна быть оборудована в соответствии с нормативными документами. Следует установить общее и местное освещение, не допускать чрезмерного мерцания и резких перепадов яркости.

Ключевые особенности спортивного освещения | Освещение Philips



• Горизонтальное освещение



Освещенная игровая поверхность занимает большую часть поля зрения всех, кто находится на спортивном объекте, будь то игроки, официальные лица или зрители. Горизонтальная освещенность (Eh) представляет собой освещенность этой горизонтальной плоскости на уровне земли. Он служит в первую очередь для создания стабильного визуального фона, на котором глаз может различать игроков и объекты.



Для нетелевизионных классов освещения требуется средняя горизонтальная освещенность от 50-100 люкс до 750 люкс, в зависимости от рассматриваемого вида спорта и класса освещения. Для телевизионных соревнований уровень вертикальной освещенности более важен, чем уровень горизонтальной освещенности; для обеспечения сбалансированной яркости телевизионного изображения соотношение между средней вертикальной и горизонтальной освещенностью должно максимально совпадать, но не должно превышать отношения 0,5 к 2. Горизонтальная освещенность не должна быть меньше половины вертикальной освещенности или больше двойной вертикальной освещенности.



• Вертикальная освещенность



Под вертикальными поверхностями можно понимать спортсменов, участвующих в любом конкретном спортивном мероприятии, а также мяч, который они используют. Это означает, что нам нужно в первую очередь помнить о вертикальной освещенности (Ev), когда мы их освещаем.



Чтобы гарантировать оптимальный обзор и позволить человеческому глазу идентифицировать игроков со всех сторон, мы обычно должны измерять Ev на высоте 1,5 метра, что приблизительно соответствует лицам игроков.



Опыт показывает, что существует тесная связь между вертикальной и горизонтальной освещенностью. Для видов спорта, не требующих определенных критериев вертикальной освещенности, вертикальной освещенности будет достаточно, если достигнута требуемая горизонтальная освещенность и соблюдены правила проектирования освещения.



События, транслируемые по телевидению, включают исключения из этого эмпирического правила; вертикальная освещенность оказывает большое влияние на качество конечного телевизионного или киноизображения. Для телевизионного вещания обычно требуется среднее значение Ev примерно от 1000 до 2000 люкс.



• Однородность



Обеспечение единообразия важно для предотвращения проблем с адаптацией как для игроков, так и для зрителей. Если однородность недостаточна, некоторые объекты или детали игрока могут быть плохо видны с определенных позиций.



Равномерность выражается как

• отношение минимальной освещенности к максимальной (U1 = Emin/Emax)
• отношение наименьшей освещенности к средней (U2 = Emin/Eaverage)



В ситуациях, не связанных с телевидением, однородность горизонтальной освещенности обычно указывается в пределах от 0,5 до 0,7 (Emin/Eaverage) в зависимости от вида спорта и класса освещения.



В телевизионных ситуациях необходима высокая однородность для плавных и естественных сцен, особенно в эпоху HDTV; горизонтальная освещенность обычно составляет 0,8, тогда как вертикальная освещенность в направлении фиксированных камер требует значения однородности 0,7 (Emin/Eaverage).



Даже если коэффициенты однородности, как мы их определили, приемлемы, изменения освещенности могут вызывать беспокойство, если они происходят слишком быстро. Эта проблема чаще всего возникает при панорамировании телевизионной камеры. Таким образом, однородность освещенности для теле-/киносъемки в определенной точке сетки должна быть выражена в виде процентного изменения по сравнению со средним значением в соседних точках сетки. Это называется градиентом однородности.



Общее значение градиента однородности как для горизонтальной, так и для вертикальной освещенности в направлении основных камер ≤20% на расчетной сетке 4 м может обеспечить плавное панорамирование между одной областью и другой.



• Ограничение ослепления



Блики — это субъективный фактор, для которого CIE на основе обширных полевых исследований разработала практическую систему оценки для использования в спорте на открытом воздухе (система оценки CIE 112 для использования в спорте на открытом воздухе и в освещении территорий).



CIE 112 определяет так называемый рейтинговый коэффициент ослепления (GR) в диапазоне от 10 до 90 по оценочной шкале. Чем ниже значение бликов, тем лучше восприятие бликов игроками на спортивном мероприятии.



Максимальное значение GR, равное 50, обычно указывается для спортивных проектов.



• Моделирование и тени



Моделирование относится к способности освещения раскрывать форму и текстуру. Способность к моделированию особенно важна для создания приятного общего впечатления от спортсменов и объектов на игровом поле, не говоря уже о зрителях на трибунах. Инсталляция, в которой свет падает только с одного направления, приведет к резким теням и плохому моделированию.



• Свойства цвета



Цветовые характеристики светильников имеют два важных аспекта:

• Цветовой вид света. Это цветовое впечатление от всего окружения, которое создает источник света.
• Свойства цветопередачи используемого источника света или индекс цветопередачи CIE (CRI). Это описывает, насколько точно источник света может воспроизводить диапазон цветов.



Индикация цветового внешнего вида лампы может быть получена из ее коррелированной цветовой температуры, измеренной в градусах Кельвина (К), которая варьируется в основном между 2000 и 6500К. Чем ниже цветовая температура, тем «теплее» цветовое впечатление от света; чем выше цветовая температура, тем «холоднее» или более голубоватое впечатление от света.



Спортивное освещение обычно требует цветовой температуры от 4000 до 6500 K.



Свойства цветопередачи источника света могут быть обозначены его индексом цветопередачи, выраженным числовым значением от 0 до 100. Источник света с индексом цветопередачи 100 будет точно отображать цвета сцены, с дневным светом в качестве эталона сравнения. Восприятие цвета очень важно в большинстве спортивных приложений.



Хотя некоторые цветовые искажения, вызванные искусственным освещением, приемлемы для нетелевизионных мероприятий, телевещание требует очень точной цветопередачи.



Переход от обычного освещения к светодиодному послужил поводом для дискуссии о том, остается ли CRI правильным показателем точности цветопередачи для телевизионного вещания. Он был разработан на основе кривой отклика человеческого глаза и для набора пастельных цветов и не обязательно подходит для камер спортивных трансляций, передающих изображения с насыщенными цветами.



Европейский вещательный союз (EBU) разработал индекс согласованности телевизионного освещения (TLCI), основанный на реакции камеры. TLCI набирает популярность среди вещательных компаний как показатель цвета, специально разработанный для их нужд. Обсуждение этой темы продолжается, но есть общее мнение, что получить правильные цвета с TLCI>80 должно быть легко.



• Мерцание



Особая проблема для камер со сверхзамедленной съемкой — мерцание с частотой 50 Гц из-за фазирования света.



Камеры воспринимают изменения уровня освещенности из-за неравномерного соотношения между частотой сканирования камеры и переменной амплитудой искусственного освещения, питаемого от сети.

Этот эффект, видимый только при замедленном воспроизведении, называется эффектом мерцания.



Спортивные федерации начали включать так называемый фактор мерцания в свои рекомендации по освещению. Чтобы избежать видимого мерцания замедленного изображения, рекомендуется коэффициент мерцания менее 3 процентов.

6.15 Освещение | GSA

Освещение должно быть спроектировано так, чтобы улучшать как общую архитектуру здания, так и эффект отдельных пространств внутри здания.

Внутреннее освещение Следует обратить внимание на варианты, предлагаемые прямым освещением, непрямым освещением, нижним освещением, верхним освещением и освещением от настенных или напольных светильников.

Уровни освещения . Уровни освещения для внутренних помещений см. в таблице 6-3. Для областей, не перечисленных в таблице, в качестве руководства можно использовать Справочник по освещению IES.

В офисных помещениях с системной мебелью принять рабочее освещение под шкафом и обеспечить общую освещенность рабочей поверхности около 300 люкс (30 фут-свечей). Однако пропускная способность ответвленной цепи потолочного освещения должна быть достаточной для обеспечения уровней, указанных в Таблице 6-3, при изменении занятости.

Энергоэффективный дизайн . Проект освещения должен соответствовать ASHRAE/IES 90.1 с изменениями, внесенными в Таблицу 6-4. Допустимая мощность для обычных системных розеток включает рабочее освещение, как показано в Таблице 6-1. Расчеты освещения должны отражать влияние как общего, так и рабочего освещения, предполагая, что рабочее освещение там, где оно используется, имеет компактные люминесцентные лампы.

Доступность для обслуживания . При проектировании систем освещения необходимо уделять особое внимание обслуживанию светильников и замене трубок или лампочек. Этот вопрос необходимо обсудить с обслуживающим персоналом здания для определения предельных размеров обслуживающего оборудования.

Источники света . Как правило, внутреннее освещение должно быть люминесцентным. Потолочные светильники должны быть компактными люминесцентными; Освещение высоких пролетов должно быть типа разряда высокой интенсивности (HID). HID также может быть подходящим источником для непрямого освещения высоких помещений. Однако его не следует использовать в помещениях, где важен мгновенный контроль, таких как конференц-залы, аудитории или залы судебных заседаний.

Диммирование может быть выполнено с помощью ламп накаливания, люминесцентных или газоразрядных светильников, хотя газоразрядные и люминесцентные диммеры не следует использовать там, где гармоники создают проблему. Лампы накаливания следует использовать с осторожностью. Это уместно там, где желательны особые архитектурные эффекты.

Общие критерии осветительной арматуры Особенности осветительной арматуры . Осветительная арматура и связанная с ней арматура всегда должны быть стандартного коммерческого дизайна. Следует избегать светильников, изготовленных по индивидуальному заказу. Их можно использовать только с разрешения GSA в тех случаях, когда доступные стандартные устройства не могут выполнять требуемую функцию.

В офисах и других помещениях, где используются персональные компьютеры или другие системы VDT, следует использовать параболические потолочные светильники с непрямыми или глубокими ячейками. Если используются акриловые линзы или рассеиватели, они должны быть негорючими.

Базовое строительное приспособление . Светильник, который будет использоваться для сравнения базовой стоимости офисных помещений, представляет собой трехламповый светильник размером 600 мм (2 фута) на 1200 мм (4 фута), в котором используются лампы T-8 или компактные люминесцентные лампы и электронные балласты, параболический рассеиватель с глубокими ячейками и белый эмалевый отражатель.

Количество типов светильников и типов ламп в здании должно быть сведено к минимуму.

Таблица 6-3 Уровни внутреннего освещения (средние значения)

	Зона	Номинальный уровень освещенности в Люмен/квадратный метр (люкс)
	Офисное помещение
	Обычные рабочие места, открытые или закрытые офисы 1	500
	ADP-области	500
	Конференц-залы	300
	Тренировочные комнаты	500
	Внутренние коридоры	200
	Аудитория	150-200
	Места общего пользования
	Входные группы, Atria	200
	Лифтовые вестибюли, общественные коридоры	200
	Пед. Туннели и мосты	200
	Лестничные клетки	200
	Опорные места
	Туалеты	200
	Раздевалки для персонала	200
	Кладовые, кладовые	200
	Электрические помещения, генераторные	200
	Механические помещения	200
	Комнаты связи	200
	Ремонтные мастерские	200
	Погрузочные доки	200
	Мусорные комнаты	200
	Специализированные области
	Обеденные зоны	150-200
	Кухни	500
	Свободное пространство	500
	Помещение для физических упражнений	500
	Детские сады	500
	Структурированная парковка, общее пространство	50
	Структурированная парковка, перекрестки	100
	Структурированная парковка, входы	500
	1 Уровень предполагает совмещение рабочего и потолочного освещения, где используется системная мебель. (Это может включать комбинацию светильников прямого и непрямого света на потолке для окружающего освещения.) ПРИМЕЧАНИЕ. Чтобы определить фут-кандели (fc), разделите количество люксов на 11.

Наверх

Таблица 6-4 Единица измерения производительности системы Допустимая мощность освещения Общие области деятельности

UPD Область/Деятельность	УПД Вт/м 2	Wft 2	Примечание
Аудитории	15,0	1,4	с
Коридор	8,6	0,8	и
Класс/лекционный зал	19,4	1,8
Комната с оборудованием для избранных/механизмов
Общий Диспетчерские	7,5 16. 1	0,7 1,5	а
Служба общественного питания
Фастфуд/Кафетерий Досуг Столовая Бар/Лаунж Кухня	8,6 15.0 14.0 15,0	0,8 1.4 1.3 1,4	б б
Отдых/Лаунж	5,4	0,5
Лестницы
Активный трафик Аварийный выход	6,5 4. 3	0,6 0,4
Туалет и туалет	5,4	0,5
Гараж
Движение автомобилей и пешеходов Парковка	2,7 2.1	0,25 0,2
Лаборатории	23,7	2,2
Библиотека
Аудиовизуальное оборудование Площадь стека Картотека и каталогизация Зона чтения	11,8 16. 1 8.6 10,7	1.1 1,5 0,8 1,0
Вестибюль (общий)
Прием и ожидание Лифтовые вестибюли	5,9 4.3	0,55 0,4
Атриум (многоэтажный)
Первые 3 этажа Каждый дополнительный этаж	4,3 1,6	0,4 ​​ 0,15
Раздевалка и душ	6,5	0,6

Таблица 6-4 Продолжение

UPD Область/Деятельность	УПД Вт/м 2	Wft 2	Примечание
Офис
Закрытые офисы площадью менее 900 кв. футов и все офисы открытой планировки без перегородок или с перегородками ниже 4,5 футов от потолка
Чтение, печатание и архивирование Чертеж Бухгалтерия	14,0 23.6 19,4	1,3 2.2 1,8	д д д
Офисы открытой планировки, 900 футов 2 или больше, со средними перегородками на высоте от 3,5 до 4,5 футов ниже потолка
Чтение, печатание и архивирование Чертеж Бухгалтерия	16. 1 28.0 22,6	1,5 2.6 2.1	а
Офисы открытой планировки площадью 900 кв. футов или более, с большими перегородками высотой более 3,5 футов ниже потолка
Чтение, печатание и архивирование Чертеж Бухгалтерия	18,3 32.3 25,8	1,7 3.0 2,4	и
Общие области деятельности
Конференц-зал/комната для совещаний Компьютер/Офисное оборудование Подача, Неактивный Почтовый номер	14,0 22,6 10. 7 19,4	1,3 2.1 1.0 1,8	с
Магазин (непромышленный)
Машины Электрический/Электронный Картина Столярные изделия Сварка	26,9 26,9 17.2 24,7 12,9	2,5 2,5 1,6 2.3 1,2
Хранение и склад
Неактивное хранилище Активное хранилище, громоздкое Активное хранилище, штраф Погрузочно-разгрузочные работы	2.1 3. 2 9.7 10,7	0,2 0,3 0,9 1,0
Неуказанные места	2.1	0,2
Примечания:
a Для этих помещений следует использовать коэффициент площади 1,0. b Базовый UPD включает в себя освещение, необходимое для очистки. c Для многофункциональных помещений применяется поправочный коэффициент 1,5. d Минимум 90 % всех рабочих мест должны быть ограждены перегородками предписанной высоты.

Вернуться к началу

ПРА . Балласты должны иметь уровень шума «А» для ламп 430 МА, «В» для ламп 800 МА и «С» для ламп 1500 МА. По возможности следует использовать электронные балласты.

Знаки выхода . Знаки выхода должны быть светодиодными, иметь рейтинг EnergyStar и соответствовать требованиям NFPA 101.

Критерии освещения для помещений
Офисное освещение . Офисное освещение, как правило, люминесцентное. Желательна схема освещения с достаточно ровным уровнем общего освещения. Модульная (вставная) проводка для люминесцентных светильников должна использоваться для офисных помещений, чтобы облегчить изменения. В открытых офисных помещениях с системными мебельными перегородками коэффициент использования должен быть снижен с учетом светонепроницаемости и поглощения света перегородками.

Проектирование бликов, контраста, зрительного комфорта, цветопередачи и коррекции должно соответствовать рекомендациям, содержащимся в Справочнике по освещению Североамериканского общества инженеров по светотехнике (IES).

Рабочее освещение будет использоваться в ситуациях, например, в зонах системной мебели, где общего уровня освещения будет недостаточно для выполнения определенных функций.

Области ADP . Как правило, зоны ADP должны иметь такое же освещение, как и офисы. Если в помещении есть специальные рабочие места для компьютерной графики, может потребоваться регулируемое люминесцентное освещение. В случае разделения большой площади ОДП на зоны высокой и низкой активности персонала, конструкция коммутации должна предусматривать раздельное управление освещением в зонах высокой и низкой активности помещения.

Конференц-залы и учебные комнаты . Эти помещения должны иметь комбинацию люминесцентных и регулируемых ламп накаливания.

Вестибюли, атриумы, туннели и общественные коридоры
В этих помещениях поощряются специальные концепции дизайна освещения. Дизайн освещения должен быть неотъемлемой частью архитектуры. Настенные светильники или комбинированные настенные и потолочные светильники можно использовать в коридорах и туннелях, чтобы разрушить монотонность длинного простого пространства. Как указывалось ранее, при проектировании систем освещения необходимо уделять особое внимание обслуживанию светильников и замене ламп.

Механические и электрические помещения
Освещение в аппаратных или кладовых должно быть обеспечено люминесцентными светильниками промышленного типа. Следует позаботиться о расположении осветительных приборов таким образом, чтобы освещение не закрывалось высокими или подвешенными частями оборудования.

Столовые и сервировочные
Достаточное дневное освещение — это предпочтительное освещение в обеденных зонах, которому помогают люминесцентные светильники. Допустимо ограниченное компактное люминесцентное освещение для акцентов, если можно добиться архитектурного эффекта, сравнимого с освещением лампами накаливания.

Характерные пространства в исторических постройках.
Помещения, которые вносят свой вклад в характер исторического строения, как определено HBPP, должны быть освещены таким образом, чтобы подчеркнуть их исторический и архитектурный характер. Следует рассмотреть вопрос о техническом обслуживании и восстановлении исторических осветительных приборов, что может потребоваться в HBPP. Следует проявлять осторожность, чтобы не размещать светильники, выключатели, кабелепроводы или другие электрические устройства через архитектурные элементы, определяющие характер.

Структурированная парковка . Светильники для парковочных площадок могут представлять собой люминесцентные ленточные светильники с проволочными ограждениями или диффузорами. Необходимо соблюдать осторожность при размещении приспособлений, чтобы поддерживать требуемый зазор автомобиля. Закрытые люминесцентные или газоразрядные светильники следует рассматривать для надземных конструкций парковки.

Освещение Хай-Бэй . Освещение в магазине, снабжении или складских помещениях с потолками выше 4900 мм (16 футов) должно быть натриевым с улучшенной цветопередачей и высоким давлением. В областях, где цветопередача имеет особое значение, следует использовать галогениды металлов.

Дополнительное аварийное освещение . Частичное аварийное освещение должно быть предусмотрено также в помещениях основного механического, электрического и коммуникационного оборудования; ИБП, аккумуляторные и вычислительные помещения; центры управления безопасностью; центры управления огнем; помещение, в котором находится система автоматизации здания; рядом с выходами; и лестничные клетки. Там, где камеры видеонаблюдения используются для систем безопасности, в рабочей зоне должно быть предусмотрено аварийное освещение.

Элементы управления освещением
Все освещение должно иметь ручное, автоматическое или программируемое микропроцессорное управление освещением. Применение этих средств управления и контролируемых зон будет зависеть от ряда пространственных факторов: частоты использования, доступного дневного освещения, нормального и продленного рабочего дня и использования открытых или закрытых планировок офиса. Все эти факторы необходимо учитывать при установлении зон, управлении зонами и соответствующем управлении освещением.

Преимущества конфигурации освещения . Соответствующая конфигурация освещения может принести пользу правительству; он снижает эксплуатационные расходы, позволяя работать в ограниченном режиме в нерабочее время, использует естественное освещение в дневное рабочее время и облегчает разделение помещений.

Органы управления освещением закрытых помещений . Средства управления освещением закрытых помещений могут включать переключатели, датчики присутствия, датчики дневного света, датчики уровня освещенности или микропроцессоры. Огни могут быть зонированы пространством или несколькими пространствами. Если для выключения света используются микропроцессорные средства управления, в каждом офисе должны быть предусмотрены локальные средства блокировки для продолжения работы при необходимости.

Для закрытых помещений приведены следующие рекомендации по проектированию:

• Фотоэлектрические датчики, снижающие уровень освещенности в зависимости от дневного света, рекомендуются для небольших закрытых помещений с остеклением.
• Датчики присутствия следует рассматривать для небольших закрытых помещений без остекления.
• Микропроцессорное управление, программируемый контроллер или центральный компьютер рекомендуются для нескольких закрытых помещений или больших зон.
• Телефон с тональным набором или ручное управление должны быть обеспечены, если предусмотрен микропроцессор, программируемый контроллер или центральный компьютер.

Органы управления освещением открытого пространства . Органы управления освещением открытого пространства могут включать в себя выключатели, датчики уровня освещенности для пространств, прилегающих к остеклению, и микропроцессорные элементы управления для зон внутри помещения. Если для выключения освещения используются микропроцессорные средства управления, должны быть предусмотрены местные средства блокировки для продолжения работы при необходимости.

Большое открытое пространство должно быть разделено на зоны площадью примерно 100 м2 (1000 квадратных футов) или один отсек. Для пространств открытой планировки предусмотрены следующие рекомендации:

• Органы управления должны располагаться на стенах основной зоны, на постоянных стенах коридора или на колоннах
• Следует рассмотреть схемы дистанционного управления и сокращения от программируемого контроллера, микропроцессора и/или центрального компьютера.

Датчик присутствия Элементы управления освещением . Инфракрасные, ультразвуковые или пассивные двойные датчики следует рассматривать для небольших закрытых офисных помещений, коридоров (если аварийная система обеспечивает достаточное освещение) и туалетов. Каждый датчик присутствия должен контролировать не более одного закрытого помещения/зоны. Каждый датчик присутствия должен быть помечен этикеткой с указанием панели и номера цепи. Датчики присутствия не следует использовать в открытых офисных помещениях или помещениях, в которых размещается теплопроизводящее оборудование.

Таможня США,
Новый Орлеан, Лос-Анджелес

Датчик внешней освещенности . Фотоэлектрические датчики следует рассматривать для светильников, прилегающих к застекленным участкам, и для парковочных конструкций.

Наружное освещение
Внешние светильники должны соответствовать местным законам о зонировании. Уровни освещения для наружных пространств должны соответствовать значениям, указанным в Справочнике по освещению IES. Прожекторное освещение должно быть предусмотрено только в том случае, если это предусмотрено строительной программой. Внешнее освещение исторического здания должно быть спроектировано таким образом, чтобы сочетаться с новыми архитектурными характеристиками, которые определяют его характер, и поддерживать его.

Освещение парковки и проезжей части . Освещение парковки и проезжей части должно быть источником HID и не должно превышать соотношение максимума к минимуму 10:1 и отношение среднего значения к минимуму 4:1.

Автостоянки должны быть оборудованы высокоэффективными светильниками на столбах. Предпочтительны натриевые лампы высокого давления, но следует учитывать существующее освещение участка и окружающую среду. Аварийное питание не требуется для освещения парковки.

Подъезды . Светильники должны быть предусмотрены на всех входах и выходах из капитальных зданий. Эти светильники наружного освещения должны быть подключены к цепи аварийного освещения.

Погрузочные доки . В погрузочных доках должно быть предусмотрено наружное освещение дверей. На каждой позиции грузовика должны быть предусмотрены светильники для освещения салона прицепа.

Органы управления . Цепи наружного освещения должны управляться фотоэлементом и контроллером часов, чтобы включать цепи как ночного, так и частично ночного освещения.

Вернуться к началу

Понимание и использование люксметра

АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ

В архитектурном освещении измеряется интенсивность света или светоотдача, чтобы понять, обеспечивает ли конкретный источник света достаточно света для предполагаемого применения. В индустрии освещения есть хорошо зарекомендовавшие себя рекомендации по уровню освещенности для широкого спектра применений и типов помещений. Особенно полезно понимать интенсивность света, чтобы правильно оценить, есть ли в помещении адекватные условия освещения.

Магазин решений для архитектурного освещения от BIOS

В этой статье будут рассмотрены несколько основных принципов, связанных с интенсивностью света – как измерить интенсивность света, разница между люменами и освещенностью (и что они означают), а также мы обсудим способы, которыми искусственный свет стал настолько важным для нашей повседневной жизни и благополучия.

Какой показатель лучше всего подходит для измерения интенсивности света?

Освещенность — это показатель, который используется для измерения интенсивности света в помещении. Измеряется в фут-канделах или люксах — это количество света (люменов), падающего на поверхность (на любой заданный квадратный фут или квадратный метр). Поэтому интенсивность света измеряется в люменах на квадратный фут (фут-кандел) или в люменах на квадратный метр (люкс). Измерение количества света, падающего на поверхность, позволяет нам оценить, достаточно ли у нас света для выполнения различных зрительных задач.

Теперь давайте подробнее рассмотрим, как мы измеряем освещенность. Начнем с двух основных единиц измерения освещения: люмен и освещенность (фут-кандел/люкс) . Обычно эти два термина путают по определению или просто неточно используют один вместо другого — так что давайте разберемся.



Что такое люмены?



Люмены (лм) — это единица измерения, используемая для количественной оценки количества видимого света, который может видеть человеческий глаз. Световой поток конкретного источника света измеряется в люменах. Многие из вас замечали , когда вы покупаете лампочки для дома, что они указывают световой поток. Чем выше световой поток, тем «ярче» или выше интенсивность источника света; чем ниже световой поток, тем менее ярким или менее интенсивным является источник света.

Когда вы покупаете лампочки на основе их интенсивности или яркости, вам нужны люмены, а не ватты — ватты просто определяют потребление энергии лампочкой. Понимая люмены, мы можем изучить другие показатели освещения, такие как освещенность (фут-канделы/люкс), и то, как это играет ключевую роль в оценке интенсивности источника света.

Источник света, например лампа накаливания, излучает свет во всех направлениях, общее измерение которого отображается как световой поток (к чему мы скоро вернемся). Теперь люмены — это просто единица измерения света, но когда их помещают в контекст данной площади поверхности, они становятся особенно полезным показателем. Что переводит нас на освещенность ( фут-кандел / люкс) .



Что такое Люкс?



Люкс — это просто единица измерения, используемая для описания количества люменов, падающих на квадратный фут (фут-кандел) или квадратный метр (люкс) поверхности. Допустим, у вас есть источник света мощностью 1000 люмен. Если все эти 1000 люмен распределить на площади в 1 квадратный метр, у вас будет освещенность 1000 люкс, то есть яркость пасмурного дня. Но что, если мы распространим это на 10-кратную площадь, то есть на 10 квадратных метров? Ну, освещенность или люкс уменьшится до менее интенсивного и затемненного 100 люкс. Мы используем тот же подход для фут-кандел, только нашими единицами измерения являются люмены на квадратный фут.

Мы измеряем интенсивность света, чтобы обеспечить соблюдение определенного «стандарта» освещенности. это имеет большое значение для фотографа (чья работа сосредоточена вокруг света), как в хирургическом отделении или в других помещениях, таких как офисы.



Что такое фут-свеча?



Фут-канделя — это мера интенсивности света — количество люменов на квадратный фут. Теперь вы можете подумать, что мы уже охватили люкс, так зачем добавлять этот показатель? Разные люди используют разные показатели и по разным причинам. Проще говоря, где 1 люкс равен 1 люмену на квадратный метр, 1 фут-кандел равен одному люмену на квадратный фут.



Что такое световой поток?



Световой поток — это способ измерения воспринимаемой мощности или общего количества света, излучаемого источником света. Когда количество люменов — единица количества видимого света, которую может видеть человеческий глаз, используется для измерения интенсивности источника света. Для определения значения светового потока требуется площадь поверхности площадью один метр (люкс).



Общие измерения освещенности



В светотехнической промышленности используется несколько типов показателей и измерений освещенности. До сих пор мы рассматривали измерения, связанные с интенсивностью света — люмены, фут-канделы и люксы.

Хотя они полезны для специалистов по освещению, как эти термины соотносятся с реальным миром? Нам нужен небольшой контекст. Типичный класс, например, рекомендуется иметь уровень освещенности около 30-50 фут-кандел или 300-500 люкс. Сравните это с профессиональной лабораторией, в которой нормы освещения рекомендуют иметь уровень освещенности 75-120 фут-кандел или 750-1200 люкс. Различия в рекомендуемых уровнях освещенности публикуются IESNA (Общество светотехников Северной Америки). Рекомендации основаны на многолетнем визуальном тестировании, чтобы определить, сколько света нужно человеческому глазу, чтобы правильно видеть различные задачи с разным уровнем детализации. На этом примере вы можете увидеть, как разные среды имеют очень разные требования к уровню освещенности.

Чтобы еще больше объяснить это, вы можете подумать о самом большом естественном источнике света, который у нас есть, — о солнце. Примеры обычных уровней освещенности:

• Ясный летний день: 100 000 люкс (~10 000 фут-кандел)
• Полный дневной свет: 10 000 люкс (~1 000 фут-кандел)
• Пасмурный день: 1000 люкс (~100 фут-свечей)
• Традиционное офисное освещение: 300–500 люкс (30–50 фут-кандел)
• Общая лестница: 50-100 люкс (5-10 фут-кандел)
• Сумерки: 10 люкс (1 фут-свеча)
• Полнолуние: <1 люкс (<0,1 фут-свечи)



Какой измеритель следует использовать для измерения силы света?



Специалисты по освещению используют люксметр (также называемый измерителем освещенности или люксметром) для измерения количества света в помещении/на определенной рабочей поверхности. Экспонометр имеет датчик, который измеряет падающий на него свет и предоставляет пользователю измеримые показания освещенности.

Эти портативные устройства обычно используются фотографами для расчета правильной освещенности. Тем не менее, они также являются важным инструментом, который используется для измерения и проверки уровня освещенности в искусственной среде. Экспонометры — особенно полезный инструмент, если вы измеряете свет для безопасности или чрезмерного освещения, которые вызывают напряжение глаз и трату энергии.

Дополнительным преимуществом использования люксметра является возможность его калибровки. Почему это важно? Подумайте, как зрение одного человека будет определять определенные длины волн света иначе, чем зрение другого. Это означает, что один человек может определить источник света как более или менее интенсивны, поскольку они воспринимают или «видят» определенные длины волн по-разному. Добавьте к этому, что разные длины волн излучают разную интенсивность света.

Вот почему люксметры настроены на источник света стандарта CIE A . Стандартный люксметр необходим для измерения освещения лампами накаливания, но как насчет светодиодного освещения? Для измерения интенсивности света от светодиодного освещения вы должны использовать светодиодный люксметр .

Светодиодное освещение становится все более распространенным в коммерческих помещениях благодаря энергоэффективности, долговечности, настройке цветовой температуры, безопасности и простоте обслуживания. Но светодиоды излучают белый свет иначе, чем лампы накаливания или люминесцентные лампы, поэтому важно использовать правильный измеритель.



Как измерить интенсивность света с помощью люксметра

Использование люксметра — лучший способ измерения интенсивности света. Он дает нам возможность выбрать оптимальную интенсивность света для окружающей среды.



1. Измерьте окружающий свет в комнате



Для начала выключите все освещение в комнате, которую вы собираетесь измерять. Включите экспонометр, чтобы установить так называемое базовое измерение год — окружающий свет.

Это означает, что вы можете видеть, насколько существующее освещение добавляет комнате значение после включения света.



2.

Включите свет, сделайте измерения



Из центральной части помещения убедитесь, что ваш люксметр настроен на запись ваших новых показаний. Помните, что не следует торопиться — подождите несколько секунд, чтобы освещение достигло полной яркости (особенно если вы измеряете свет от компактных люминесцентных ламп).



3. Запишите свои дифференциальные показания



Просто вычтите уровень окружающего освещения из уровня освещенности – известное как дифференциальное (или дельта) измерение, это количество света, производимого существующими светильниками. С помощью этого устройства измерения освещенности вы можете оценить, как оно соотносится с требуемыми оптимальными уровнями освещения.



4. Проверка других зон комнаты



Для открытого офисного освещения или коридора показания люксметра теоретически должны быть постоянными. Тем не менее, возможно, стоит проверить любые потенциальные «слепые» зоны, чтобы убедиться, что у вас есть последовательность.



Как интенсивность света влияет на функционирование



Интенсивность света влияет на то, как люди живут, работают и взаимодействуют. Совсем недавно исследователи обнаружили, как свет влияет на наше здоровье и самочувствие. Исследования показали, что, хотя стандартный искусственный свет удовлетворяет наши зрительные потребности, его недостаточно для обеспечения надлежащих биологических сигналов, необходимых нашему телу и мозгу, и он может даже оказать негативное влияние на наше здоровье в долгосрочной перспективе. Причина в том, что люди сейчас проводят большую часть своей жизни в помещении — мы потеряли связь с солнцем и солнечным днем ​​и больше не получаем важные световые сигналы, необходимые нашему телу и мозгу для улучшения сна и бодрствования в дневное время. Мы живем в помещениях, которые слишком тусклые, чтобы наш мозг мог распознать дневное время, и слишком яркое ночью, чтобы наш мозг распознал ночное время. Мы потеряли связь с нашим естественным циркадным циклом. Например, подумайте о ярко освещенном бакалейном магазине, в который вы ходите поздно вечером, или о полумраке лекционного зала или конференц-зала, в котором вы можете провести середину дня — это полная противоположность световым сигналам, вокруг которых развивалось наше тело.

Наш современный образ жизни достиг точки, когда большинство из нас проводит около 87% нашего времени в помещении. Это означает, что большая часть нашего «дневного» освещения почти полностью обеспечивается искусственным освещением.

Без надлежащего воздействия дневного света и из-за того, что мы остаемся более активными ночью при ярком освещении, наши циклы сна и бодрствования, которые напрямую связаны с нашими циркадными ритмами и выработкой мелатонина (ключевого гормона сна) –, становятся нерегулируемыми. Для полноценного и спокойного сна, который способствует дневному бодрствованию и повышению уровня энергии, настроения и продуктивности; нам нужен хорошо функционирующий циркадный ритм. Когда это происходит, мы улучшаем качество сна, позволяя нашим циркадным системам восстанавливать как тело, так и разум.

Исследования также показали, что правильные дневные световые сигналы также влияют на серотонин (1), предшественник мелатонина. Серотонин помогает нам чувствовать себя позитивно, спокойно и продуктивно — это то, что мы получаем от достаточного количества дневного света, и именно поэтому сезонное аффективное расстройство (САР) является такой проблемой во время продолжительной темноты наших зимних месяцев!

В том же исследовании «Преимущества солнечного света» объясняется:

«Свет, который мы получаем на улице в летний день, может быть в тысячу раз ярче, чем тот, который мы когда-либо видим в помещении» 9.1981 год, говорит исследователь мелатонина Рассел Дж. Рейтер из Центра медицинских наук Техасского университета.

«По этой причине важно, чтобы люди, которые работают в помещении, периодически выходили на улицу, и, кроме того, все мы стараемся спать в полной темноте. Это может оказать серьезное влияние на ритмы мелатонина и привести к улучшению настроения, энергии и качества сна».

Когда у нас есть доступ к солнечному свету каждый день, мы становимся здоровее, что означает лучшие результаты для людей и бизнеса — сотрудники компании, которые хорошо отдохнули ночью, здоровее, счастливее и, следовательно, более продуктивны. Подумайте о времени, когда вы отправились в поход, в поход или просто провели целый день на свежем воздухе — много раз мы обнаруживаем, что можем лучше и крепче спать после таких событий.



Что такое циркадное освещение или освещение, ориентированное на человека?





Циркадное освещение, также называемое освещением, ориентированным на человека (HCL), фокусируется на освещении для здоровья и благополучия человека, а также на том, как мы можем использовать искусственный свет, чтобы получить преимущества естественного дневного света. До недавнего времени искусственное освещение было сосредоточено на зрительной системе человека, циркадное освещение отвечает потребностям биологии человека и его циркадной системы — цель состоит в том, чтобы обеспечить свет, который помогает людям чувствовать себя бодрее, счастливее и продуктивнее в течение дня и улучшает сон. ночью. При проектировании рабочей среды преимущества циркадного освещения или HCL могут способствовать благополучию и сплоченности работников.



Как выбрать идеальную интенсивность света



В разных помещениях требуются разные уровни и интенсивность света. Установление надлежащего уровня освещенности не только позволяет нам видеть и выполнять задачи, но и дает подсознательные визуальные подсказки, помогающие ориентироваться в пространстве и визуальную иерархию. Вы можете этого не осознавать, но даже освещение в корпоративной среде часто используется для создания ощущения «культуры компании». Итак, как выбрать идеальную интенсивность света?

Наиболее целостный подход заключается в рассмотрении различных вариантов использования помещения, возраста людей, которые могут его использовать, и того, как долго они могут занимать каждое помещение.

Возьмем типичный офис , рекомендуемый уровень освещенности для открытого офиса составляет около 30 фут-кандел (в среднем) или 300 люкс (в среднем). Однако не имеет смысла и не удобно иметь везде одинаковый уровень интенсивности света.

Давайте подумаем, например, о конференц-залах или переговорных комнатах. Презентации или встречи с высокой вовлеченностью потребуют другой интенсивности света по сравнению с неформальным проектом совместной работы.

В конференц-залах может потребоваться 30 фут-кандел (300 люкс) для встреч лицом к лицу, но у вас также могут быть видеопрезентации, где вам нужно приглушить интенсивность света, чтобы вы могли более четко видеть проекционный экран или изображения. В большинстве помещений важно иметь несколько слоев света и универсальное и ориентированное на человека решение по освещению, отвечающее потребностям жильцов. Некоторые конференц-залы предназначены для быстрого наверстывания упущенного, а другие используются для обучения в течение всего дня. Если эти помещения не имеют доступа к дневному свету, становится чрезвычайно важным подумать о том, как можно использовать циркадное освещение, чтобы улучшить самочувствие этих помещений.

Другой средой, для которой интенсивность внутреннего освещения является важным фактором, являются классы . Обучение — это визуальный опыт, поэтому соответствующие световые решения должны соответствовать физической среде. Мы должны учитывать горизонтальные задачи (количество света, необходимое на столах) и вертикальные задачи (количество света, необходимое для того, чтобы видеть надпись на доске). Как правило, для типичного класса рекомендуется 30 фут-кандел (300 люкс) в горизонтальной плоскости.

В школьной среде мы также хотим рассмотреть методы уменьшения бликов при сохранении постоянного уровня освещенности, чтобы все учащиеся могли видеть. Кроме того, исследования показали, что дети и подростки, которые получают правильные утренние световые сигналы, улучшают работоспособность, бдительность и снижают гиперактивность.

Наконец, давайте посмотрим на больницы и поликлиники. Больницы представляют собой сложные помещения для освещения, в них есть множество людей, которые имеют противоречивые потребности в освещении: пациентам может потребоваться низкий уровень освещения, в то время как медсестрам нужен свет, чтобы видеть, что они делают. Потребности в освещении дневных медсестер по сравнению с ночными медсестрами также являются проблемой.

Помещения для ухода за пациентами нуждаются в высококачественном освещении, чтобы медицинские работники могли правильно видеть вены и оттенок кожи, чтобы оценить любые потенциальные проблемы, связанные с цианозом или сепсисом.

Кроме того, мы знаем, что дневной свет так важен для здоровья человека, но когда вы больны и обездвижены, вы не можете выйти на улицу, чтобы получить столь необходимые для здоровья преимущества дневного света. Это делает обеспечение циркадного освещения в зонах ухода за пациентами еще более важным. Кроме того, медицинскому персоналу также очень полезно использовать циркадное освещение, которое способствует продвижению сильных дневных циркадных сигналов.

Если мы сосредоточимся на палатах для пациентов , обеспечение здоровой и спокойной обстановки важно для выздоровления пациентов. Как правило, 10 фут-кандел (100 люкс) — это комфортная и более низкая интенсивность света для отдыха.

Но что делать, если пациент хочет читать – пациенту может понадобиться немного более высокий уровень освещенности – около 20 фут-кандел (200 люкс). Тем не менее, мы также должны учитывать потребности медицинских работников — в палатах для пациентов также есть отдельный светильник для осмотра, который можно включать и выключать по мере необходимости для проведения осмотра у постели больного, а также обеспечивать более высокий уровень освещения — до 50-75 фут-свечей или 500-750 лк. Кроме того, когда пациент спит, медицинскому персоналу может потребоваться войти в палату, чтобы взять жизненно важные органы, и им потребуется рабочий свет, который может обеспечить 10 фут-кандел (100 люкс), в идеале не беспокоя пациента.

Важность выбора интенсивности света, использования слоев света для зрительного комфорта, а также внедрения технологии циркадного освещения очевидна — это лежит в основе технологии циркадного освещения. BIOS человеческого освещения разрабатывался годами с использованием научных данных и исследований.
