Что такое разъем OBD-II и для чего он нужен в автомобиле. Где расположен диагностический порт OBD-II. Какие функции выполняют 16 контактов разъема OBD-II. Как использовать OBD-II для диагностики автомобиля.
Что такое разъем OBD-II и его назначение
OBD-II (On-Board Diagnostics II) — это стандартизированная система бортовой диагностики автомобилей, введенная в 1996 году. Ключевой элемент системы — 16-контактный диагностический разъем, расположенный в салоне автомобиля. Основные функции разъема OBD-II:
- Подключение диагностического оборудования для считывания кодов неисправностей
- Мониторинг состояния различных систем автомобиля в режиме реального времени
- Контроль выбросов вредных веществ и экологических показателей
- Обновление программного обеспечения электронных блоков управления
Стандарт OBD-II обязателен для всех легковых автомобилей, продаваемых в США с 1996 года. В Европе аналогичный стандарт EOBD стал обязательным с 2001 года.
Расположение диагностического разъема OBD-II
Согласно требованиям стандарта, разъем OBD-II должен располагаться в салоне автомобиля на расстоянии не более 50 см от рулевого колеса. Типичные места расположения:
- Под передней панелью со стороны водителя
- В нише для ног водителя
- За пепельницей или съемной заглушкой на центральной консоли
- Под рулевой колонкой
В некоторых моделях разъем может быть закрыт защитной крышкой. Точное расположение указывается в руководстве по эксплуатации конкретного автомобиля.

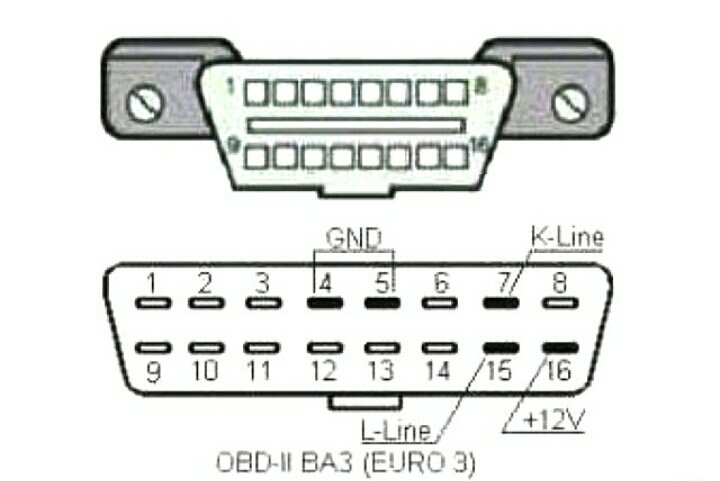

Распиновка разъема OBD-II
Стандартный разъем OBD-II имеет 16 контактов, расположенных в два ряда. Назначение контактов:
- Контакт 1 — зарезервирован производителем
- Контакт 2 — шина данных SAE J1850 PWM
- Контакт 3 — зарезервирован производителем
- Контакт 4 — масса шасси
- Контакт 5 — сигнальная земля
- Контакт 6 — шина CAN High (ISO 15765-4)
- Контакт 7 — K-Line (ISO 9141-2 / ISO 14230-4)
- Контакт 8 — зарезервирован производителем
- Контакт 9 — зарезервирован производителем
- Контакт 10 — шина данных SAE J1850 VPW
- Контакты 11-13 — зарезервированы производителем
- Контакт 14 — шина CAN Low (ISO 15765-4)
- Контакт 15 — L-Line (ISO 9141-2 / ISO 14230-4)
- Контакт 16 — питание от аккумулятора (+12В)
Протоколы передачи данных через OBD-II
Разъем OBD-II поддерживает несколько протоколов передачи данных:
- SAE J1850 PWM — используется в автомобилях Ford
- SAE J1850 VPW — применяется в автомобилях General Motors
- ISO 9141-2 — распространен в европейских и азиатских автомобилях
- ISO 14230-4 (KWP2000) — улучшенная версия ISO 9141-2
- ISO 15765-4 (CAN) — современный протокол на базе шины CAN
Большинство современных автомобилей использует протокол CAN как наиболее быстрый и надежный. Диагностическое оборудование должно поддерживать все протоколы для обеспечения совместимости с разными моделями.
Возможности диагностики через OBD-II
Подключив диагностический сканер к разъему OBD-II, можно получить доступ к следующей информации:
- Считывание и расшифровка кодов неисправностей (DTC)
- Просмотр текущих параметров работы двигателя и других систем
- Мониторинг состояния датчиков в реальном времени
- Сброс индикатора «Check Engine»
- Тестирование исполнительных механизмов
- Программирование и адаптация электронных блоков
Продвинутые диагностические сканеры позволяют проводить углубленную диагностику различных электронных систем автомобиля.
Преимущества использования OBD-II для диагностики
Стандартизированный интерфейс OBD-II обеспечивает ряд преимуществ:
- Универсальность — один сканер подходит для диагностики разных марок автомобилей
- Быстрота — оперативное считывание кодов ошибок и параметров
- Информативность — доступ к обширным данным о состоянии автомобиля
- Экономичность — возможность самостоятельной диагностики без обращения в сервис
- Профилактика — раннее выявление неисправностей на начальной стадии
Использование OBD-II позволяет владельцам и механикам эффективно выявлять и устранять неполадки в современных автомобилях.
Адаптеры OBD-II для диагностики
Для подключения к диагностическому разъему OBD-II используются специальные адаптеры:
- Проводные адаптеры с USB-интерфейсом для подключения к компьютеру
- Беспроводные адаптеры Wi-Fi для работы со смартфонами и планшетами
- Bluetooth-адаптеры для беспроводного соединения с мобильными устройствами
- Профессиональные мультимарочные сканеры с расширенным функционалом
Выбор адаптера зависит от потребностей пользователя — от простой диагностики до углубленного анализа систем автомобиля.
Ограничения и недостатки системы OBD-II
При всех преимуществах, система OBD-II имеет некоторые ограничения:
- Не все неисправности фиксируются и отображаются в виде кодов ошибок
- Коды ошибок не всегда точно указывают на конкретную причину неисправности
- Некоторые производители используют дополнительные закрытые протоколы
- Возможны ложные срабатывания индикатора «Check Engine»
- Для глубокой диагностики требуется дорогостоящее оборудование
Поэтому диагностика через OBD-II должна дополняться другими методами для точного определения неисправностей.
Suzuki OBD-2 connector распиновка и описание @ pinouts.ru
| Pin | Signal | Description |
| 4 | CGND | Chassis ground |
| 5 | SGND |
Signal ground |
| 6 | CAN High | J-2284 |
| 7 | K-LINE | (ISO 9141-2 and ISO/DIS 14230-4) |
| 9 | SDL | Suzuki Serial Link Data |
| 14 | CAN Low | J-2284 |
| 15 | ISO 9141-2 L-LINE | (ISO 9141-2 and ISO/DIS 14230-4) |
| 16 | +12v | Battery power |
Suzuki sx4 s-cross 2020 — only pins 4,5,6, 14,15,16 are used.
Suzuki OBD-2 compatibility list
Note that list is not 100% complete!
| Model | Engine | Year (starting from) | OBD-2 Protocol |
|---|---|---|---|
| Suzuki Alto | Gasoline (62 HP) | 2005 | ISO 9141-2 |
| Suzuki Grand Vitara | 2000 | ISO 14230-4, ISO 9141-2 | |
| Diesel (121 HP) | 2001 | ||
| 1.6 VX, Gasoline (93 HP) | 2001 | ||
| 2.0 HDi, Diesel (109HP) | 2001 | KWP SLOW | |
| 2.0 HDi, Diesel (90HP) | 2002 | KWP SLOW | |
| 2.0 HDi, Diesel (110HP) | 2002 | KWP FAST | |
2. 0 HDi, Diesel (90HP) |
2005 | KWP FAST | |
| 1.9 dds, Diesel (129HP) | 2006 | KWP FAST | |
| 1.9 DDIS, Diesel (140HP) | 2007 | KWP FAST | |
| 1.6, Gasoline (129 HP) | 2003 | ISO 14230-4, ISO 9141-2 | |
| Suzuki Ignis | Gasoline (97 HP) | 2004 | |
| Gasoline (82 HP) | 2002 | ||
| Gasoline (82 HP) | 2002 | ||
| Gasoline (92 HP) | 2004 | ISO 9141-2 | |
| Gasoline (92 HP) | 2005 | ISO 9141-2 | |
| 1.5 vvt, Gasoline (100HP) | 2005 | KWP FAST | |
| Suzuki Jimny | 1. |
2001 | KWP FAST |
| 1.3 4×4, Gasoline (74 HP) | 2003 | ISO 9141-2 | |
| 1.5 DDIS, Diesel (65HP) | 2004 | KWP FAST | |
| 1.5 ddis, Diesel (86HP) | 2006 | KWP FAST | |
| Suzuki Jimny AT | Gasoline (84 HP) | 2005 | ISO 14230-4 |
| Suzuki Samurai | 1.9 TD, Diesel (90HP) | 2001 | KWP SLOW |
| 1.3, Gasoline (80HP) | 2003 | KWP FAST | |
| Suzuki Sidekick | 1997 | ISO 14230-4, ISO 9141-2 | |
| Suzuki Splash | 1.2 GLX, Gasoline (85 HP) | 2009 | CAN |
1. 2, Gasoline (86HP) |
2009 | CAN 11bit (500kb) | |
| Suzuki Swift | 1,3, Gasoline (68 HP) | 2002 | |
| 1.3 ddis, Diesel (70HP) | 2005 | KWP FAST | |
| Gasoline (92 HP) | 2006 | ISO 14230-4 | |
| 1.6i, Gasoline (125HP) | 2007 | KWP FAST | |
| 1.3 MZ Comfort ESP, Gasoline (92 HP) | 2008 | ISO 14230-4 | |
| 1.3 DDIS, Diesel (75HP) | 2008 | KWP FAST | |
| 1.4, Gasoline (90HP) | 2008 | KWP FAST | |
| Suzuki Swift II | Gasoline (84 HP) | 2008 | ISO 9141-2 |
| Suzuki swift rs415 | Gasoline (108 HP) | 2005 | |
| Suzuki Swift Sport | Gasoline (124 HP) | 2008 | ISO 14230-4, ISO 9141-2 |
| Suzuki SX4 | 1. 9 DDiS, Diesel (120HP) |
2008 | KWP FAST |
| 2.0 HDi, Diesel (140HP) | 2011 | KWP FAST | |
| Gasoline (101 HP) | 2007 | ISO 14230-4, ISO 9141-2 | |
| Suzuki Vitara | 1997 | ISO 14230-4, ISO 9141-2 | |
| 2.0 HDi, Diesel (90HP) | 2005 | KWP FAST | |
| Diesel (121 HP) | 2003 | ||
| Suzuki Wagon R | Gasoline (92 HP) | 1998 | |
| (SR410), Gasoline (65 HP) | 1998 | ||
| 1.3 (Motor M13A), Gasoline (93 HP) | 2004 | ISO 9141-2 | |
| Suzuki Escudo | 2.5 (h35A) Gasoline (167 HP) | 12. 2002-2005 |
ISO 9141-2 (K-Line) |
Some old models use 9 pin sdl protocol.
Всё о международной системе контроля обд 2 распиновка
Начиная с 1996 года возникла необходимость проверять на соответствие стандартов OBD все производимые автомобили. Это было вызвано требованием контроля за экологической обстановкой. Краткое описание устройства для контроля, место расположения, функции далее в нашей статье.
Краткое описание устройства для контроля
Содержание
- 1 Краткое описание устройства для контроля
- 2 Место расположения контактов обд 2 разъема
- 3 Адаптеры OBD – 2 разъема для диагностики
- 4 Функции разъема, которые предусматривает распиновка OBD – 2
Обозначение распиновка OBD – 2 используют для проверки соответствия стандарту во время диагностики и контроля работы двигателей автомобилей и агрегатов, установленных на шасси.
Устройство выполнено в виде диагностирующего разъема, для подключения приборов, производящих контроль за выхлопными газами и работойвсего авто без перебоев. РаспиновкаOBD-2 представляет собой набор требований, которые должны выполнять все автопроизводители.
Место расположения контактов обд 2 разъема
Требуется обязательное нахождение разъема в салоне на расстоянии не меньше 18 см от рулевой колонки.Система универсальна для всех автомобилей, имеет стандартный цифровой протокол САN, позволяющий снимать данные в любой промежуток времени. Можно производить подробную идентификацию разных неполадок в машине.
При диагностике импортных машин используют добавочные линии K – Line и L – Line, а также цифровые способы передачи показателей – САN.

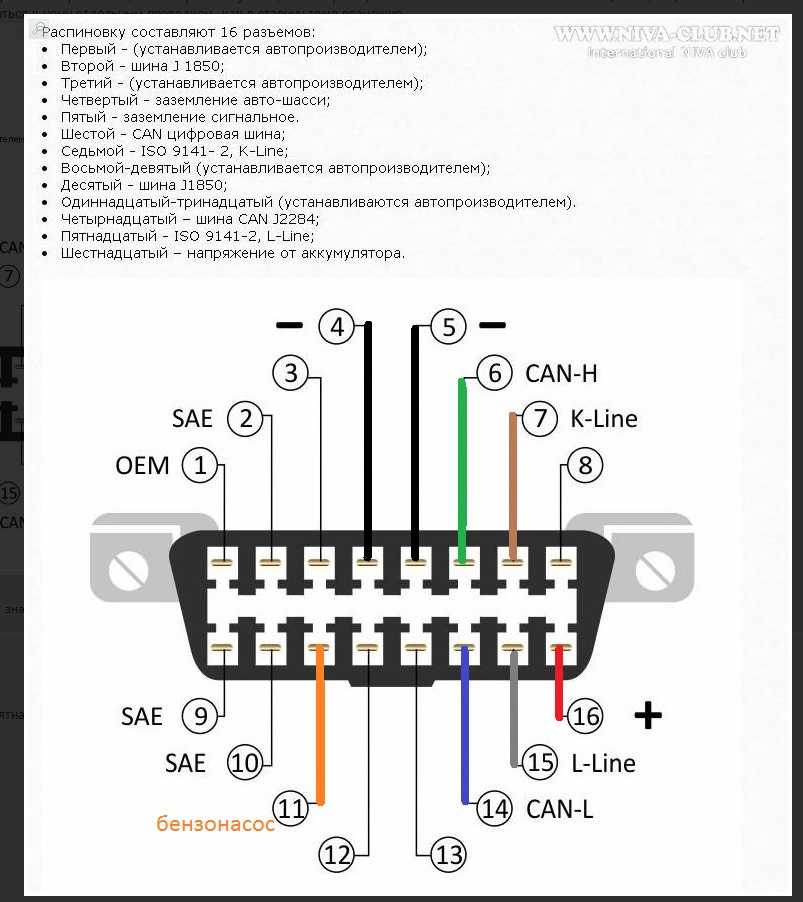

Контролирующая функция поддерживается шестнадцатью контактами:

- контакт номер один – его устанавливают на заводе — изготовителе;
- второй относится к шине J 1850;
- номер три тоже ставит автопроизводитель;
- четвертый – для контроля заземляющих контактов авто — шасси;
- номер пять контролирует заземляющую сеть сигнальной линии;
- контакт под номером шесть отвечает за САN цифровую шину;
- номер семь – ISO 9141 – 2, K – Line;
- восемь и девять установлен автопроизводителем;
- десятый контролирует шину САNJ 1850;
- номера одиннадцать, двенадцать и тринадцать тоже установлены на автозаводе;
- контакт номер четырнадцать контролирует шину САNJ 2284;
- пятнадцать – ISO 9141-2, L – Line;
- шестнадцатый контролирует напряжение аккумулятора.
Адаптеры OBD – 2 разъема для диагностики
Автомобили всех марок в обязательном порядке должны быть оснащены диагностическим адаптером OBD – 2. Он применяется при диагностике авто самостоятельно или в сервисных центрах. Адаптер удобен для:
- диагностирования всех агрегатов авто;
- анализа ошибок и состояния пробега;
- наблюденияза работой двигателя;
- за напряжением;
- температурой;
- скоростью;
- состоянием панельных приборов;
- можно отслеживать средний и текущий расход топлива;
- степень прогрева мотора;
- контролировать проведенные поездки.
К адаптеру можно подключать ноутбуки, компьютеры, телефоны. Он подходит для подключения в системуOBD – 2 и всех программ, на которые распространяет свои требования обд 2 распиновка.
Подсоединение производится шнуром USB, блютуз или WI – FI. При помощи переходника можно подвергнуть проверке автомобили всевозможных импортных и отечественных производителей.
Функции разъема, которые предусматривает распиновка OBD – 2
Основной функцией разъема OBD – 2 является обеспечение связи сканирующего устройства с блоками управления. Распиновка предусматривает подключение автомобильного электропитания и заземления для успешной работы автомобильного сканера, без подключения специального питающего блока. Выбирая сканер, следует узнать о его возможностях. Чем выше его цена, тем точнее будет проверка. Если нет возможности приобрести дорогой прибор, нужно выбирать сканер, сделанный именно под данную марку автомобиля.
Распиновка дает возможность водителю совместить свою машину с колодкой диагностики OBD – 2.
При обнаружении несоответствия определенным требованиям состава выхлопных газов появляется сигнал CheckEngine, призывающий проверить работу двигателя, и включится световой сигнал.
Это предупреждение индикатора о превышении нормы количества вредоносных газов.
При помощи системы обд 2 распиновка происходит контроль жизненно важных параметров, основным из которых является чистый воздух. Наличие разъема дает возможность отслеживать степень исправности автомобиля без квалифицированной дорогостоящей помощи.
