Оболочка кабеля ввг. Оболочка кабеля ВВГ: характеристики, применение и разновидности

Что такое оболочка кабеля ВВГ. Из чего она состоит. Каковы ее основные характеристики. Где применяется кабель ВВГ. Какие существуют разновидности этого кабеля. Чем отличается ВВГ от других марок.

Что представляет собой оболочка кабеля ВВГ

Кабель ВВГ является одним из наиболее распространенных видов силовых кабелей, применяемых для передачи и распределения электроэнергии. Его название расшифровывается следующим образом:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката
• В — оболочка кабеля также изготовлена из ПВХ-пластиката
• Г — кабель без защитных покровов («голый»)

Таким образом, оболочка кабеля ВВГ представляет собой внешний изоляционный слой из поливинилхлоридного пластиката, который защищает внутренние токопроводящие жилы от механических повреждений и воздействия окружающей среды. Наличие такой оболочки позволяет использовать кабель ВВГ как внутри помещений, так и на открытом воздухе.

Основные характеристики оболочки кабеля ВВГ

Оболочка из ПВХ-пластиката обеспечивает кабелю ВВГ ряд важных свойств:

• Высокая электрическая прочность — надежно изолирует токопроводящие жилы
• Механическая прочность — защищает кабель от повреждений при монтаже и эксплуатации
• Влагостойкость — препятствует проникновению влаги к токопроводящим жилам
• Стойкость к ультрафиолетовому излучению — позволяет использовать кабель на открытом воздухе
• Негорючесть — не поддерживает горение при одиночной прокладке

Рабочий диапазон температур оболочки кабеля ВВГ составляет от -50°C до +50°C. При этом максимально допустимая температура нагрева жил при эксплуатации не должна превышать +70°C.

Где применяется кабель ВВГ

Благодаря своим характеристикам, кабель ВВГ имеет широкую область применения:

• Для прокладки силовых и осветительных сетей внутри помещений
• Для наружной прокладки на открытом воздухе
• В кабельных сооружениях и производственных помещениях
• Для прокладки в земле (траншеях) при отсутствии механических повреждений
• Для неподвижной прокладки во взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа

При этом кабель ВВГ нельзя использовать для организации подвижных и переносных электропроводок. Для таких целей применяются специальные гибкие кабели.

Основные разновидности кабеля ВВГ

Помимо стандартного исполнения, кабель ВВГ выпускается в нескольких модификациях:

• ВВГнг — не распространяющий горение при групповой прокладке
• ВВГнг-LS — с пониженным дымо- и газовыделением
• ВВГнг-FRLS — огнестойкий, с пониженным дымо- и газовыделением
• АВВГ — с алюминиевыми жилами вместо медных
• ВВГ-П — плоский кабель для прокладки по плоским поверхностям

Выбор конкретной модификации зависит от условий эксплуатации и требований пожарной безопасности на объекте.

Чем отличается ВВГ от других марок кабелей

Основные отличия кабеля ВВГ от некоторых других распространенных марок:

• NYM — имеет дополнительную внутреннюю оболочку и заполнение между жилами
• ПВС — гибкий шнур для подключения бытовых приборов, не предназначен для стационарной прокладки
• КГВВ — гибкий силовой кабель с резиновой изоляцией для подвижного соединения
• ППГнг(А)-HF — не содержит галогенов, более экологичный при горении

Таким образом, ВВГ является универсальным и недорогим решением для большинства типовых задач по организации силовых и осветительных сетей как внутри помещений, так и снаружи. При этом для специфических условий применения могут потребоваться другие марки кабелей.

Требования к монтажу кабеля ВВГ

При прокладке кабеля ВВГ необходимо соблюдать следующие основные правила:

• Минимальная температура при монтаже не должна быть ниже -15°C
• Минимальный радиус изгиба при прокладке — 7,5 наружных диаметров кабеля
• Кабель не должен подвергаться растягивающим усилиям более 50 Н/мм2
• При вертикальной прокладке необходимо использовать крепежные элементы
• Соединение и оконцевание жил должно выполняться специальными методами

Соблюдение этих и других требований позволяет обеспечить надежную и долговременную эксплуатацию кабельных линий на основе ВВГ.

Маркировка и конструкция кабеля ВВГ

На оболочке кабеля ВВГ обязательно наносится маркировка, содержащая следующую информацию:

• Марка кабеля (ВВГ)
• Число и сечение жил
• Номинальное напряжение
• Год выпуска
• Название завода-изготовителя

Типовая конструкция кабеля ВВГ включает следующие элементы:

1. Токопроводящие жилы из меди (1-5 шт)
2. Изоляция жил из ПВХ-пластиката
3. Внутренняя оболочка из ПВХ-пластиката (для многожильных кабелей)
4. Наружная оболочка из ПВХ-пластиката

Количество жил и их сечение выбирается в зависимости от требуемой нагрузки и условий прокладки кабельной линии.

Преимущества и недостатки кабеля ВВГ

Основные достоинства кабеля ВВГ:

• Универсальность применения
• Негорючесть при одиночной прокладке
• Стойкость к влаге и ультрафиолету
• Широкий температурный диапазон эксплуатации
• Простота монтажа
• Доступная цена

К недостаткам можно отнести:

• Выделение вредных веществ при горении
• Недостаточная гибкость для подвижного соединения
• Ограниченный срок службы (25-30 лет)

Несмотря на отдельные недостатки, кабель ВВГ остается одним из самых популярных решений для организации электрических сетей благодаря оптимальному сочетанию характеристик и стоимости.

Кабель и провод ВВГ технические характеристики назначение применение

Значительная часть оборудования, техники, инструментов и приборов в промышленном производстве, торговле и бытовой  области рассчитана на питание от электрических сетей с переменным напряжением до 1 кВ. Соответственно возникает потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. В настоящий момент наиболее востребованным изделием для прокладки линий питания и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

 Кабель марки ВВГ расшифровка

В 2010г. в России принят национальный стандарт ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..», содержащий общие технические условия для изделий такого типа, рассчитанных на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки для этого вида кабельной продукции.

В соответствии с ней обозначение ВВГ расшифровывается следующим образом:

Таблица 1. ВВГ расшифровка

Вслед за аббревиатурой ВВГ идут цифры, с указывающие на количество жил и площадь сечения каждой. Рядом с площадью сечения ставится буквенный индекс, обозначающий их вид и форму: О – однопроволочные или М – многопроволочные, С – секторные, К – круглые.   Далее, если в кабеле имеются проводник заземления и нулевой провод сечения меньшего, чем основные жилы, то через знак «+» идут их число и площадь сечения. Затем, в скобках N или PE и, наконец, – номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.

Если в кабеле ВВГ все жилы равного сечения, то в условном обозначении они могут не делиться на группы, также могут отсутствовать индексы вида и формы, если площадь жил меньше 16мм

2. В плоском кабеле сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.

Строение кабеля ВВГ

Строение кабеля ВВГ отражает мировой опыт, накопленный в разработке и эксплуатации силовой кабельной продукции напряжением 0,66; 1 и 3кВ. В нем учитываются положения МЭК 60502 и IEC60502 «Power cables with extruded insulation .. Part 1: Cable for rated voltage of 1 kV and 3 kV». Передача энергии обеспечивается медными проводниками-жилами (до 5 шт.) с ПВХ-изоляцией. Жилы могут быть однопроволочные и многопроволочные, круглые или секторные с углам сектора 60, 72, 90, 100, 120 и 180 градусов. Максимальное число жил – 5. Значения диаметров и площади сечения выбираются из заданных ГОСТ Р 53769-2010.  Круглые жилы центруются и дополнительно изолируются экструдированным слоем, секторные – тонкой  внутренней оболочкой. Снаружи все виды покрыты прочной оболочкой из ПВХ. Толщина и характеристики слоев регулируются ГОСТ Р 53769-2010.

Кабель ВВГ технические характеристики

Ниже в таблице представлены основные характеристики проводов данной марки. Стоит отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но в тоже время ГОСТ Р 53769 – 2010 задает только общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции.   В связи с этим для получения детальной информации необходимо воспользоваться данными завода-изготовителя.

Таблица 3. Кабель ВВГ технические характеристики.

Применение кабеля ВВГ

Применение силовых кабелей с пластмассовой изоляцией регламентируется национальным стандартом ГОСТ Р 53769 – 2010. В качестве главного критерия для этого используется степень пожарной опасности. Исходя из таких требований, кабель и провод ВВГ может применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных  помещениях различного назначения, на специальных кабельных эстакадах и т.д. Групповая прокладка возможна только при использовании средств огнезащиты.

Разновидности кабеля ВВГ

• ВВГ —  медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката

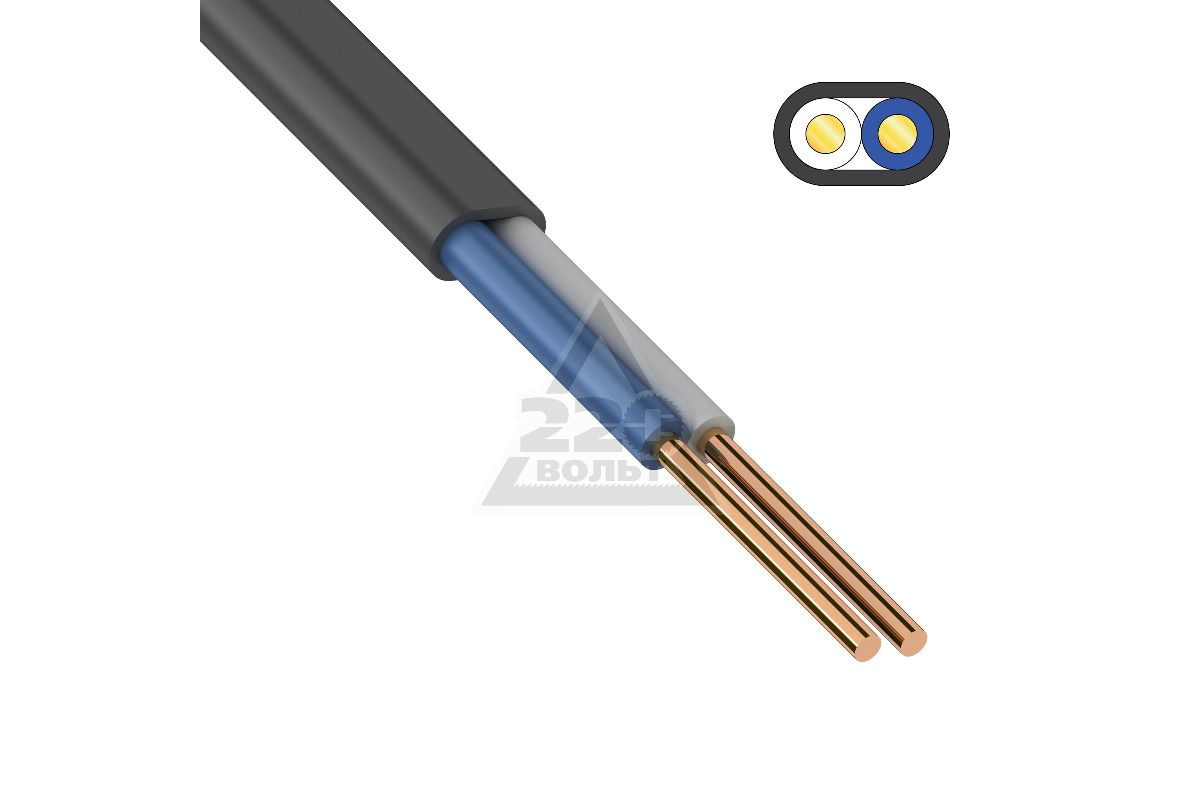

• ВВГ-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
• ВВГнг — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
• ВВГнг-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
• ВВГнг-ls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении
• ВВГнг-Пls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении

Какой кабель использовать для проводки в квартире

Сегодня на нашем рынке хотя и присутствует богатое разнообразие кабельной продукции различных марок, но главный выбор для рядового пользователя, как правило ограничивается тремя видами:

Кто-то говорит, что разница между ними не значительна, и если вы не строите какой-то сверхзащищенный объект, который будут в дальнейшем проверять энергонадзор и подобные структуры, то и заморачиваться особо не нужно. Выбирайте любой, смотря на ценник и размер вашего кошелька.

Однако давайте в этом вопросе все же обратимся к правилам, а не к интернет экспертам с различных форумов.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?

Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя.

Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Статьи по теме

ППГ и ВВГ: отличия кабелей

При создании сети электрического снабжения, перед пользователем становится вопрос: какой кабель лучше ППГ или ВВГ. Оба проводника имеют высокую пожароустойчивость, соответствуют ГОСТу, норме, принятой на территории Российской Федерации. Но, все же каждый кабель имеет свои особенности. Они могут сыграть важное значение при монтаже и дальнейшей эксплуатации.

Характеристики ППГ

Кабель ППГ включает в себя одну или несколько токопроводящих жил первого, второго класса. В нем находится поливинилхлоридный изоляционный слой, покрывающий каждую жилу, со внутренней поливинилхлоридной оболочкой, которая обеспечивает кабельную защиту. В нем располагается внешняя оболочка изоляции.

Кабель выполняется в полимерной защите, но в нем нет галогена, который при горении выделяет ядовитые для человека вещества. В результате, образуется меньше газа и дыма во время тления. ППГ широко распространен на атомных электрических станциях, тепловых станциях, нефтехимической отрасли, на кораблях и помещениях с общественным назначением. Его можно встретить на вокзале, спортивном зале или аэропорту. Иногда применяется в коммерческом, жилом здании.

Проводник отличается продолжительным сроком службы. Он работает в сети не меньше 30 лет. Кабель не поддерживает горение при возгорании, если использован в одиночной, групповой электропрокладке. Рабочее его напряжение составляет 1000 ватт. В проводнике находится от одной до пяти жил общим сечением в 1,5 до 240 квадратных миллиметров.

Кабель ППГ имеет устойчивость к сырости, ультрафиолетовым лучам и действию плесневелых грибков. Предельной его температурой нагрева при работе служит отметка в 700 градусов. Рекомендуемыми монтажными условиями служат показатели температуры до -150 градусов.

Расшифровывается кабель просто:

• П — полимерный тип изоляции без галогена;

• П — полимерный тип оболочки без галогена;

• Г — голый кабель, лишенный защитной оболочки по конструкции.

Нередко на рынке продается кабель с аббревиатурой ППГнг-А-Hf. Последние три буквы говорят об отсутствии поддержания горения, отсутствии галогена в оболочке с изоляцией. Буква А обозначает алюминиевый материал жил. Цифры в аббревиатуре значат количество жил с диаметром сечения.

Характеристики ВВГ

ВВГ — кабель, основная задача которого заключается в передаче, распределении электрической энергии в стационарной установке на номинальный показатель переменного напряжения или постоянного. Проводник предназначен для эксплуатации на высоте в 4300 метров над уровнем моря. Его можно прокладывать в воздухе, сухом или сыром помещении, в специальной кабельной эстакаде. Кабель можно использовать в местах, подверженных вибрации.

Расшифровывается проводник следующим образом:

• В — винил в составе изоляции;

• В — винил в составе оболочки;

• Г — голый кабель, лишенный защиты.

Состоит кабель из токопроводящей медной одной жилы или нескольких жил, имеющих круглую или секторную форму первого или второго класса по ГОСТу. В него входит изоляция из пластиката ПВХ. Есть скрутка в сердечнике и электропроводящий экран обмотки. Также присутствует оболочка из ПВХ.

Проводник работает на температуре от -50 до 50 градусов при относительной влажности воздуха в 98%. Прокладка и его монтаж производится максимально при низкой температуре в -15 градусов. Нагревается он максимально на 70 градусов, впоследствии воспламеняется. Выдерживает короткое замыкание в 5 секунд. В режиме перегрузки максимально нагревается на 90 градусов. Работает в сети не более 30 лет, продается с 5-летней гарантией качества. Хранится на открытой площадке не больше двух лет, под навесом на три года больше, а в закрытых помещениях больше на восемь лет. Предельно выдерживает натяжение в 50 ньютон на квадратный миллиметров. При прокладке его допустимым радиусом изгиба служит показатель в 10 наружных диаметров. Если речь идет о многожильном проводнике, то цифра составляет 7,5 наружных диаметров.

Отличия

Подведя итог вышесказанному, можно указать, что отличия кабелей состоит в том, что ППГ имеет 1000 В напряжение, а ВВГ 660 В. Первый проводник имеет заполнение, а второй нет. ВВГ не распространяет горение только в одиночной прокладке. Самым безопасным в плане выделения ядовитых веществ при горении служит ППГ. Кроме того, он имеет более высокую термостойкость, электропрочность и долговечность.

<Назад Поделиться

Мягкие кабели — особенности конструкции, преимущества и недостатки, обзор мягких кабелей

В нормативных документах, связанных с кабельной продукцией,такая характеристика как «мягкость» или «жесткость» нигде не закреплена. Под понятием мягкий кабель потребитель чаще всего подразумевает гибкость провода особенно в условиях мороза или при непрямолинейном стационарном монтаже.

Особенности конструкции мягких кабелей

Мягкие или гибкие кабели выпускаются с медными многопроволочными жилами в резиновых или пластмассовых изоляционных материалах. В зависимости от количества медных проволок в жиле выделяется класс гибкости проводника. Классы гибкости жил регламентируются ГОСТ 22483-2012. В соответствии с ГОСТ выделяют 6 классов.

В «мягких» кабелях и проводах используются жилы, начиная со 2-го класса гибкости. Для стационарной прокладки марки кабеля типа малопроволочного ВВГ (2-ой класс гибкости) уже можно отнести в категории «мягких», и их монтаж легче, чем монтаж того же ВВГ с монолитной жилой, но как правило многопроволочные ВВГ производится сечением более 16мм2 (по ГОСТ 31996-2012)

В соответствии с ГОСТ 24334-80 кабели могут делиться на степени гибкости: гибкие, повышенной гибкости и особо гибкие. Степень гибкости во многом зависит от класса гибкости жил. Немаловажный фактор мягкости — материал изоляции и оболочек. Изоляция на основе резины или силикона зарекомендовала себя более «послушной» в условиях мороза. Температурный диапазон обычно составляет -40/-50 …+50С. В более суровых условиях используют специальную холодостойкую резину, которая выдерживает до – 60С.

Помимо изоляции и оболочки кабель может иметь экраны, оплетки, заполнители, сердечники и т.д. и окончательный набор конструктивных элементов мягкого кабеля будет зависеть от марки.

Преимущества и недостатки мягких кабелей

Плюсы и минусы «мягких» кабелей собраны в таблице ниже:

Преимущества	Недостатки
Гибкость Более легкий монтаж и удобство прокладки кабелей по трассам с поворотами, в кабель-каналах, штробах, распределительных щитках	Меньший срок службы По умолчанию мягкие многопроволочные кабели используют для подвижного монтажа с периодическими или постоянными нагрузками на изгиб. При таком использовании срок эксплуатации мягких кабелей значительно меньше жестких.
Устойчивость к изломам Актуально для подключения нестационарных приборов, а также при возможном переподключении при замене розеток, выключателей	Более сложное соединение Простая скрутка для мягких многопроволочных кабелей – небезопасный вариант соединения
Больший радиус изгиба Монолитные жесткие кабели имееют небольшой радиус изгиба, поэтому при необходимости монтажа электролинии с изгибами до 90о предпочтение отдается мягким многопроволочным маркам	Требуется оконцовка кабелей Концы мягких многожильных кабелей должны быть опрессованы наконечниками (для кабелей с классами гибкости 3-6)
Электропроводимость выше Из-за скин эффекта проводимость многопроволчных кабелей выше, а это значит, что они меньше нагреваются	Толщина изоляции меньше Для обеспечения гибкости мягких проводов применяются более тонкие изоляционные материалы, что небезопасно в случае частых перенапряжений при использовании мягких кабелей для электропроводки в доме или квартире
	Цена выше Стоимость мягких кабелей выше по сравнению с жесткими
	Больше окисляется Со временем все медные провода окисляются. Если слой окиси на поверхности монолитной медной жилы практически не влияет на работу кабеля, то в многопроволочной мягком кабели окислению подвергается каждая проволочка жилы, ухудшается контакт в каждой проволочке, сечение жилы становится неоднородным, сопротивление увеличивается и провод начинает больше греться.

При выборе кабеля стоит учитывать его назначение и способ монтажа. Для стационарной прокладки в квартире или доме мягкие кабели не самый подходящий вариант по ряду недостатков. О том, почему многопроволочные гибкие кабели не стоит использовать для домашней электропроводке вы можете посмотреть в видео ниже:

Обзор марок мягких кабелей

Марка	Комментарии
ВВГ	Мягкий кабель ВВГ с жилами 2-го класса гибкости производится только сечением от 16 мм2. Допустима только одинарная прокладка.
ВВГнг	Негорючий мягкий кабель с жилами 2-го класса гибкости выпускается сечением 16 мм2 и более. Допустима групповая прокладка
КГ, КПГ	Мягкие резиновые кабели с 5-м классом гибкости жил, используются для подключения промышленного передвижного оборудования, сварочных аппаратов, удлинителей
КОГ	Мягкий сварочный кабель с медными жилами 6-го класса гибкости
ПВС	Мягкий кабель для удлинителей с жилами 5-го класса гибкости, также широко используется для подключения бытовых приборов.

Кабель ВВГ и ВВГнг — технические характеристики, применение

С тех пор как человечество начало пользоваться электричеством и до сегодняшнего дня, актуален вопрос токопроводящих материалов. Ведь должна же электроэнергия каким-то образом попасть в дома, квартиры, производственные и торговые здания. Время идет, и вместе с ним не стоит на месте и прогресс, увеличивается потребление энергии.

Конечно, необходим токопроводящий материал, который отвечал бы требованиям безопасности и в то же время не имел больших потерь при прохождении по нему электроэнергии.

Без сомнения, самым удобным в этом случае токопроводящим материалом стала медь. А вот какую изоляцию применить в том или ином случае, конечно же, нужно думать. Ведь где-то можно оставить и простой, дешевый материал по причине того, что опасности это не несет, а в иных местах уже требуются более дорогие и безопасные варианты. И лучшим из них на сегодняшний день, конечно же, является провод ВВГ.

Несведущему человеку подобная аббревиатура ничего не скажет. Вот сейчас и попробуем разобраться, как расшифровывается ВВГ, где он применяется, каковы технические характеристики этого кабеля, чем он хорош, а чем, может быть, не очень.

Расшифровка аббревиатуры

В наши дни на прилавках магазинов электротехники можно встретить множество различных токопроводящих изделий, особенно кабели из ВВГ-линейки. Это и ВВГнг, и ВВГп, и ВВГнг а ls, да если сейчас все перечислять, непонимающий человек просто заскучает. Одни только лс-кабели займут уйму времени. Количество жил, материал, изоляция — все можно выбрать по своим предпочтениям. Главное, что следует знать при выборе, — это технические характеристики, все они указаны в маркировке, которая и является описанием кабеля.

Маркировка на кабеле ВВГ

Но для того, чтобы понять по ней, что это за кабель, нужна ее расшифровка.

Для начала рассмотрим именно кабель ВВГ:

• ВВГ — медный кабель, каждая жила в изоляции из ПВХ. Общая внешняя изоляция из того же материала.
• ВВГнг — изолирующий слой содержит элементы галогена, препятствующие возгоранию.
• ВВГнг ls — изоляция жил имеет безгалогеновый ПВХ, благодаря чему при возгорании нет дыма и газа. Предназначено подобное изделие для мест, где бывает скопление людей и есть опасность возгорания.
• ВВГнг а ls — тот же провод, не распространяет горение по категории А.

Это общая информация, но лучше всего понять, как расшифровываются обозначения по буквам.

Начнем с металла, из которого изготовлен сам провод. Тут все просто: если в начале маркировки есть буква А, значит кабель с алюминиевыми жилами. Если же этой буквы нет — медный.

Далее изоляционный материал самой жилы: П — полимер, Пв — полиэтиленовая, В — ПВХ, или поливинилхлоридная изоляция.

Материал внешней изоляции: В — ПВХ, Шв — в защитном шланге, Шп — в полиэтиленовом защитном шланге, П — в полимерной оболочке.

Кабель бывает бронированный, тогда в маркировке будет присутствовать буква Б. Если же есть Г, как в нашем примере, то брони нет и кабель «голый».

Что касается пожарной безопасности, маркировка маленькими буквами нг — не горючий, нг ls — бездымный, не горючий, нг hf — не горючий, не выделяет при пожаре коррозионных газообразных веществ. При отсутствии подобных маркировок — обычный горючий кабель.

Кроме того, в маркировке может встретиться буква п. Это будет обозначать то, что жилы кабеля не круглые, а плоские. К примеру, подобным является кабель ВВГнг п.

Вообще, самым распространенным из ВВГ-линейки является кабель ВВГнг.

Можно попробовать расшифровать несколько маркировок подобных кабелей:

Расшифровка кабеля ВВГнг а:

• кабель медный.
• ВВГ — винил, винил, голый, что означает, что брони на нем нет.
• нг, а расшифровывается как «не распространяет горение по категории А».

Ели взять провод из линейки ВВГп, а именно ВВГнг п, расшифровка его будет такой:

• ВВГ — расшифровка выше, как и нг.
• обозначение п — плоский.

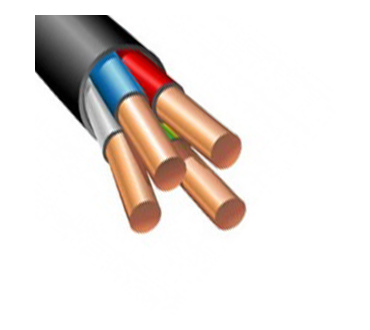

ВВГ нг в разрезе

Прокладка кабеля

Подобный токопроводящий материал может быть проложен двумя способами:

1. Открытым, т.е. по поверхности сооружений из материалов, не подверженных горению, а именно по бетонным, кирпичным, оштукатуренным, гипсовым и другим им подобным поверхностям. Также подобный способ подразумевает прокладку и вдоль подвесных сооружений, по тросу и т.п. При таком способе необходимо исключение любых воздействий на силовой провод, включая и механические, вроде растяжения или провисания. При возможной угрозе повреждений необходима дополнительная защита. Также она требуется и при прохождении вдоль деревянных поверхностей, которые могут воспламениться. В таких случаях для проводки используют трубу, металлорукав, гофрорукав, кабель-канал и т.п.
2. Скрытым. Самый распространенный вариант проводки кабелей ВВГ. В зданиях и сооружениях выполняется прокладка ВВГнг по пустотам в стенах, укладывается под штукатурку, в штрабу и др. При таком способе повреждения проводки маловероятны, а потому никакой дополнительной защиты не применяется. Исключение представляют лишь деревянные дома. В таком случае кабели маркировкой ВВГнг укладывают по трубам из негорючего материала. Под землей ВВГ так же проводится в трубах либо по герметичным коробам. В этом случае прокладывается обычный кабель, без какой-либо огнеупорной защиты.
   Конечно, для проводки внутри домов и жилых помещений используют провод ВВГнг ls, т.к. в случае возгорания ВВГнг ls не даст едкого дыма, из-за которого очень часто при пожарах и погибают люди. Ведь отравление продуктами горения приводит к потере сознания, после чего человек может так и остаться в огне.

Технические характеристики

Самым тонким из линейки этих кабелей является обычный провод сечением 1,5 мм². А вот наибольшим сечением обладает сегментный, сечением 240 мм². Обычные же круглые провода не бывают толще 50 мм². Кабели могут быть как жесткими, так и гибкими, имеющими многопроволочные жилы.

Ассортимент кабелей ВВГ

Поскольку провод имеет отличные технические характеристики и широкий ассортимент исполнений, он применяется в довольно обширном диапазоне областей. На сегодняшний день это самое востребованное изделие. Ему не страшна высокая влажность, огонь, он прекрасно справляется с нагрузками силовых сетей. Основная задача при прокладке и пользовании — это обеспечить отсутствие риска механического повреждения.

По своим техническим характеристикам такой провод превосходит другие подобные медные именно благодаря изоляции из поливинилхлорида. Дело все в том, что этот материал прекрасно себя показывает в монтаже даже при минусовых температурах. Ну а если говорить об эксплуатации, то ВВГ вполне работоспособен в диапазоне температур от –50 до +50 °С.

Температура возгорания подобных проводов — свыше 400 градусов, а потому прокладка ВВГ допускается даже в горячих цехах.

Разновидности

Интересен тот факт, что помимо проводов, в обозначении которых кроме букв есть еще и приставки, выделяют разновидность, не имеющую в названии этих литер. Это КГ, или кабель гибкий. Но хотя он и относится к той же классификации, но все же лишен одного из недостатков, которые имеются у подобного вида — КГ прекрасно переносит постоянное нахождение под прямыми солнечными лучами, чего нельзя сказать о ВВГ, с какой приставкой он бы ни был.

Это один из самых распространенных проводов для бытовых нужд. Предел напряжения свыше 0,6 кВ позволяет применять его при электромонтаже как на 220, так и на 380 В.

Что же в итоге?

Подводя итог всему вышеизложенному, можно сказать с уверенностью, что провод ВВГ и его модификации являются, пожалуй, самыми удобными и практичными токопроводящими изделиями. Конечно, и они не лишены недостатков, к примеру, таких как неудобство при монтаже в штрабах помещений. Канавки под провода ВВГ приходится делать глубже, потому как подобные кабели всегда круглые и не производятся в плоском варианте. Провод плохо переносит попадание прямых солнечных лучей, потому при открытой проводке требует дополнительной защиты.

Но все же преимуществ у кабелей подобного типа намного больше. Ведь они не стали бы самыми востребованными, если бы это было не так. А поэтому они, наверное, еще долгие годы будут освещать и согревать дома, проводя в них электроэнергию. Ну а заслуживает ли внимания кабель ВВГ — пусть каждый решит для себя сам.

Похожие статьи:

ВВГ-П 3х16 — все технические характеристики силового медного кабеля

Кабели ВВГ других конструкций смотрите здесь!

Кабель марки ВВГ-П 3х16 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

Характеристики кабеля ВВГ-П 3х16
по ГОСТ 31996-2012

Кабель ВВГ-П 3х16 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

• напряжение сети не более 1000 В;
• частота сети не более 50 Гц.

Расшифровка обозначения кабеля ВВГ-П 3х16

• В — «винил», изоляция выполнена из пластиката поливинилхлорида;
• В — «винил», оболочка выполнена из пластиката поливинилхлорида;
• Г — «голый», в кабеле отсутствует броня;
• П (при наличии) — плоская конструкция кабеля;
• 3 — количество жил;
• 16 — площадь сечение одной медной жилы, мм².

Основные технические характеристики кабеля ВВГ-П 3х16

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики	Ед. изм.	Значение
ГОСТ	—	ГОСТ 31996-2012
Класс жилы по ГОСТ 22483-2012	—	1
Код ОКП	—	35 2122; 35 3371
Класс пожарной опасности	—	О1.8.2.5.4
Диапазон температур эксплуатации	°С	от -50 до 50
Минимальная температура монтажа	°С	-15
Продолжительность эксплуатации	лет	30
Напряжение сети	В	до 1000
Частота переменного тока в сети	Гц	50 Гц
Допустимое растягивающее усилие	Н	1440
Максимально допустимая температура нагрева жил при КЗ	°С	160
Продолжительность короткого замыкания, не более	с	5
Расчетная масса (вес) кабеля, 0,66 кВ	кг/км	742
Расчетная масса (вес) одного метра кабеля, 0,66 кВ	кг/м	742/1000
Расчетная масса (вес) кабеля, 1 кВ	кг/км	761
Расчетная масса (вес) одного метра кабеля, 1 кВ	кг/м	761/1000
Допустимый радиус изгиба	мм	193
Допустимая токовая нагрузка при прокладке на воздухе	А	84
Допустимая токовая нагрузка при прокладке в земле	А	102
Допустимый ток односекундного короткого замыкания	А	1. 74
Объем горючей массы	л/км	267
Сопротивление изоляции жил	МОм/км	7
Толщина изоляции жил, 1 кВ	мм	1
Толщина изоляции жил, 0,66 кВ	мм	0.7
Масса цветного металла	г/м	427.2
Максимальная мощность при прокладке в воздухе, 220 В	кВт	требует уточнения
Максимальная мощность при прокладке в земле, 220 В	кВт	требует уточнения
Максимальная мощность при прокладке в воздухе, 380 В	кВт	требует уточнения
Максимальная мощность при прокладке в земле, 380 В	кВт	требует уточнения
Температура нагрева жил по условию невозгорания	°С	350
Длительно допустимая температура нагрева жил	°С	70
Допустимая температура в режиме перегрузки	°С	90
Электрическое сопротивление жилы	Ом/км	1. 15

Мнение эксперта

Главный редактор LinijaOpory

Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.

Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!

Конструктивные особенности ВВГ-П 3х16

В представленной ниже таблице отражены особенности конструкции кабеля.

Наименование характеристики	Ед. изм.	Значение
Количество жил	шт.	3
Максимальный диаметр жилы	мм	5.3
Наружный диаметр кабеля, 0,66кВ	мм	18.8
Наружный диаметр кабеля, 1 кВ	мм	19.3
Максимальный вес	кг/м	0.742
Материал жилы	—	Медь
Материал изоляции	—	ПВХ
Материал оболочки	—	ПВХ
Тип конструкции жилы	—	требует уточнения

Варианты конструкции жил:

• ок — однопроволочная жила;
• мк — многопроволочная жила.

Скачать чертеж кабеля ВВГ-П 3х16 в формате DWG (Autocad)

Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ-П 3х16 в редактируемом формате программы Autocad, напишите нам!

Что такое оболочка кабеля? (с рисунками)

Оболочка кабеля оборачивается вокруг внешней стороны кабеля для удержания и защиты проводников изнутри. Оболочки используются в кабелях для передачи электроэнергии, телекоммуникаций и других целей. Доступны различные типы для работы с различными напряжениями и настройками. К ним относятся усиленная оболочка для линий электропередач высокого напряжения, а также легкие изделия для внутренней телефонной проводки в домах и других конструкциях. Производители кабелей могут изготовить собственную оболочку или передать ее по контракту другой фирме, специализирующейся на материалах для изоляции.

Оболочки используются в кабелях для передачи электроэнергии, телекоммуникаций и других целей.

Одна из функций оболочки — помочь связать проводники вместе, если внутри кабеля несколько проводов. Внутренняя полость также может быть заполнена смазкой или изоляцией для защиты проводников.Дождь, снег и другие опасные факторы окружающей среды не могут попасть в кабель с неповрежденной оболочкой, что снижает риск короткого замыкания и других проблем. Оболочка кабеля также защищает прохожих и рабочих, ограничивая возможность прямого контакта с кабелем под напряжением.

Одна из функций оболочки — помочь связать проводники вместе, если внутри кабеля есть несколько проводов.

Обшивка может включать один или несколько слоев изоляционного материала и защиты от атмосферных воздействий. При проектировании оболочки необходимо учитывать количество энергии, которое несет кабель, и место его использования. Плотная изоляция может потребоваться в потенциально опасных условиях, например, вне помещений и на электростанциях с высокоэнергетической проводкой.Такой тип оболочки кабеля будет чрезмерным для таких условий, как провод домашней акустической системы, который не несет достаточно энергии, чтобы представлять значительный риск и используется в относительно спокойных помещениях.

Со временем оболочка кабеля может треснуть. Это может быть результатом погодных условий, а также напряжения; кабели могут развеваться на ветру и образовывать складки, или, в конечном итоге, портиться при постоянном воздействии ультрафиолета или соли.Специалисты по проверке неисправностей могут найти трещины и определить, поврежден ли кабель внутри. Для фиксации оболочки можно использовать ремонтный комплект, а в других случаях необходимо заменить отрезки кабеля из-за их неисправности.

Техникам также необходимо уметь разрезать оболочку кабеля для сращивания, ремонта и других работ.Они используют специальные инструменты, способные прорезать толстые материалы, чтобы быстро снять внешние слои оболочки и изоляции, чтобы получить доступ к внутренней части кабеля. В целях безопасности инструмент может иметь непроводящую ток рукоятку на случай, если кабель находится под напряжением, пока техник работает с ним. Такие инструменты можно приобрести у поставщиков промышленного электрооборудования и аналогичных компаний.

Лучшая цена на кабель в оболочке — Отличные предложения на кабель в оболочке от глобальных продавцов кабелей в оболочке

Отличные новости !!! Вы находитесь в нужном месте для кабеля в оболочке.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот кабель с верхней оболочкой в ​​кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели кабель-оболочку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в кабельной оболочке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести кабель с оплеткой по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Ремонт поврежденных кабелей, оболочки и курток | Ремонт кабеля

Опубликовано 4 мая 2018 г.

Решение для ремонта поврежденных кабелей | НН СН ВН 11кВ 33кВ | Береговые и оффшорные

Ремонт кабеля

Ранее в этом году правительство Великобритании обнародовало план полного отказа от угольных электростанций.Без особого вздоха — вспомните 22 апреля 2017 года.

В эту грандиозную дату, навсегда запечатленную в воспоминаниях энергетических аналитиков от Black Thunder до Камути, Британия провела 24 часа, не включая угольные электростанции, впервые за более чем 130 лет.

Доля энергии, получаемой из ископаемого топлива, упала до нуля впервые с 1882 года — к 2025 году Великобритания будет на 100% без угля.

King Coal отошел от престола, и новые монархи Clean & Green компании UK Power были коронованы — роторные экскаваторы уступают место гондоле.

Итак, добро пожаловать в 21-й век — мы стремимся к более экологичному использованию энергии с низким содержанием углерода, включая производство энергии ветра и солнца, которое обгоняет ископаемое и ядерное топливо в структуре источников электроэнергии Великобритании.

Несмотря на это, инженерные задачи, стоящие перед человечеством при строительстве, эксплуатации и обслуживании низковольтной инфраструктуры энергосистемы высокого напряжения, остаются.

Без энергии, распределяемой по электрическим кабелям, лопасти ветряной турбины стояли бы так же неподвижно, как неподвижный вагон-челнок.

Их общий враг — отказ от безопасного и надежного распределения электроэнергии, и это зависит от целостности электроснабжения, а также от мониторинга и поддержания состояния кабеля, а также от обеспечения того, чтобы обслуживание не было нарушено из-за отказа кабеля — система раннего предупреждения о потенциальных надвигающихся проблемах с питанием — это система раннего предупреждения. Оболочка кабеля или Оболочка.

Изображение: Nexans

Ремонт оболочки или оболочки кабеля

Оболочка кабеля является первой линией защиты от влаги, механических повреждений, пламени, огня, углеводородов и химикатов для любого кабеля — будь то LV (низкое напряжение), MV (среднее напряжение) или HV (высокое напряжение), на суше или на море, под землей или над землей.

Повреждение внешней оболочки кабеля является обычным явлением для старых или недавно проложенных кабелей — независимо от того, неизбежно ли оно в течение обычного срока службы или случайного удара третьей стороной.

Удары кабеля обычно возникают из-за несоблюдения HSG47 при прокладке подземных кабелей с помощью землеройных машин, таких как JCB, гусеничная машина или мини-экскаватор.

Многопрофильные подрядчики, не соблюдающие разделение подземных коммуникаций (электрические кабели, газовые или водопроводные трубы), часто приводят к забастовке кабелей.Установки опалубки в направлении подземных электрических кабелей (часто волны или магистральные кабели PILC) не только приводят к потере электроснабжения, но и серьезным травмам.

Неспособность вести и соблюдать точные записи кабелей во время модернизации коммунальных служб, таких как установка дренажного устройства, дополнительно влияет на повреждение кабеля. В заключение, большинство ударов по низковольтному кабелю можно было бы избежать, если строго соблюдать HSG47.

Удар силового кабеля низкого напряжения, вызванный экскаватором — подчеркивает опасности использования мини-экскаватора в непосредственной близости от кабеля низкого напряжения.Изображение: Scottish Power Energy Networks (SPEN).

Приобрести HSE HSG47 Как избежать опасности из-за подземных коммуникаций

Кабели часто повреждаются во время протягивания кабеля , так как оболочка кабеля уязвима для «зацепления» из-за удержания кабеля — там, где кабели протягиваются в подземные кабельные траншеи, оболочка кабеля может быть повреждена из-за истирания поверхности камнями и камнями.

Раствор для ремонта кабеля

Однако поврежденные оболочки и оболочки кабелей можно отремонтировать и восстановить на месте с помощью термоусадочных муфт для ремонта кабелей — посмотрите следующее видео, чтобы узнать пошаговый процесс восстановления изоляции и защиты для ремонта поврежденных кабелей и оболочек.

Видео: HellermannTyton RMS — Рукав для ремонта поврежденного кабеля

Hellermann Tyton Cable Repair RMS: особенности и преимущества

• Быстрый, влагозащищенный и долговременный ремонт оболочки и оболочки кабеля LV MV HV
• Всего 6 типоразмеров для широкого диапазона диаметров кабеля от 15 мм до 160 мм
• Доступны 4 стандартных длины, а также доступны термоусадочные изделия нестандартной длины
Комплект
• RMS готов к использованию с инструкцией, абразивной лентой и очистителем кабеля
• Ремонт кабелей, устойчивых к атмосферным воздействиям и без содержания галогенов
• пятна TCP указывают на то, что ремонтная втулка достаточно нагрета

Ремонтные манжеты для кабелей

Hellermann Tyton RMS подходят для оболочки кабеля с внешним диаметром от 15 до 160 мм.Обертка вокруг рукавов — это быстрый, экономящий труд и постоянный ремонт кабеля, а также система водонепроницаемого уплотнения, в том числе ремонт повреждений оболочки и оболочки кабелей LV MV HV .

Гильза просто оборачивается вокруг кабеля и удерживается на месте с помощью затвора из рельса и стального канала, чтобы обеспечить быстрый и недорогой ремонт поврежденных кабелей во время ремонта — гильзы для ремонта кабеля особенно полезны для ремонта длинных и проложенных кабелей там, где это может быть Трудно или невозможно использовать термоусадочную трубку.

Конструкция ремонтной муфты с обертыванием («плоская укладка») позволяет производить ремонт в середине или середине цепи, не прибегая к отсоединению удаленного конца цепи кабеля в точке подключения кабеля и в месте расположения кабельного ввода.

Нагревание газовой горелкой приведет к усадке ремонтной втулки и расплавлению клеевого внутреннего покрытия, что приведет к влагонепроницаемому, изоляционному и плотно прилегающему ремонту. Ремонт оболочки кабеля будет постоянным и водонепроницаемым.

Повреждение красных оболочек высоковольтных силовых кабелей 11 кВ может быть выполнено быстро и быстро — оболочки кабелей могут быть повреждены из-за воздействия газов и выбросов выхлопных систем дизельных генераторов, и этого можно избежать путем ремонта термоусадочной муфты.

Оберните термоусадочную муфту вокруг поврежденного кабеля. Установите стальной закрывающий канал на приподнятые профили рукава и отцентрируйте термоусадочную муфту на поврежденном участке перед нагреванием.

➡ Некоторые советы по установке при ремонте поврежденных кабелей

• для обеспечения отличной герметизации термоусадки на оболочке кабеля используйте полоску абразивной ткани для придания шероховатости оболочке оболочки кабеля
• оберните термоусадочную муфту вокруг кабеля и установите стальной закрывающий канал на выступающие профили термоусадочной муфты и отцентрируйте ремонтную муфту на участке повреждения кабеля.
• используйте желтый наконечник подходящей термоусадочной пропановой горелки — сначала начните нагревать область металлического канала в течение примерно полминуты
• начните термоусадку муфты в центре, воздействуя пламенем на все стороны кабельной муфты для равномерного нагрева.
• продолжайте движение нагревательного пламени во избежание обжига кабеля — после усадки центральной части работайте горелкой с одним концом термоусадочной муфты, а затем с противоположным концом
• при выборе ремонтных гильз для кабеля выбирайте такую ​​длину гильзы, чтобы кабель рядом с поврежденным участком был покрыт термоусадочной гильзой не менее 40 мм длиной

Рукава для ремонта термоусадочного кабеля для поврежденных кабелей

Комплект для ремонта кабеля: термоусадочная муфта, стальная заглушка, абразивная полоса, пакет для чистки кабеля и инструкция

Ремонт морских кабелей

Комплекты для ремонта кабелей

обычно используются для ремонта морских кабелей и предотвращения коррозии кабелей с оплеткой из стальной проволоки или армированных проволокой кабелей, которые могут быстро ржаветь во влажных условиях и ускоряться при воздействии атмосферы соленой воды, брызгах или погружении.

Гибкие и тянущиеся кабели для оборудования ROV и морских насосных систем можно сращивать, соединять или ремонтировать с помощью погружных кабельных муфт 3M Scotchcast , которые являются гибкими, огнестойкими и содержат устойчивые к морской воде смолы, совместимые с оболочками кабелей из EPR, неопрена, гипалона, ПВХ и нитрила. .

Существует прямая причинно-следственная связь между типом технического обслуживания кабеля и незапланированным простоем.

Тщательный мониторинг состояния кабеля сокращает незапланированные простои как на суше, так и на море — подход к профилактическому обслуживанию лучше, чем плановое или профилактическое обслуживание, и это превосходит реактивную ПАНИКУ в результате «сидения и ожидания».

Морские кабели подвергаются воздействию экстремальных и продолжительных условий эксплуатации, включая экстремальные температуры, механическое напряжение, газообразные химические вещества, углеводороды, буровой раствор и атмосферу с морской водой. Не говоря уже о погоде… ..

… .. а как насчет потенциально взрывоопасных сред, в которых «горячая обработка» исключена. Ремонт термоусадочного кабеля нельзя безопасно производить при наличии открытого огня и горючих газов.

В этом случае вам будет полезно прочитать наш предыдущий блог о ремонте и соединении кабелей во взрывоопасных зонах , как определено в директиве ATEX.

Системы забойного извлечения жизненно важны для добычи сырой нефти.

Надежность систем электрических погружных насосов напрямую зависит от характеристик источника электропитания и целостности кабеля до устья скважины, силового кабеля, кабельного соединения , концевой заделки и сопутствующего оборудования, такого как насос и двигатель.

Незапланированный простой основных средств, вызванный отключениями электроэнергии в нефтегазовом секторе на море в результате надзора за техническим обслуживанием, требует быстрого вмешательства и восстановления подачи электроэнергии при минимально возможных затратах .

Финансовые убытки для чистой прибыли в результате выхода из строя кабеля, вызванного отказом отремонтировать поврежденные кабели, включают стоимость ремонта (рассчитываемую), а также косвенные и часто скрытые затраты, связанные с потерянным или отложенным производством (часто неисчислимыми).

Термоусадочные ремонтные манжеты для кабелей обеспечивают недорогое, простое в установке и использовании решение проблем с поврежденными кабелями.

Если электроэнергия является источником жизненной силы морской платформы, то кабель должен быть главной артерией.

В случае пренебрежения сверхурочно поврежденные кабели приводят к их выходу из строя.

Здесь произошло повреждение абразивным истиранием оболочки силового кабеля среднего напряжения, обнажающее оплетку провода в морском трансформаторе, и необходимо срочно отремонтировать или повторно соединить кабель.

Отремонтировать или заменить кабель?

Решение проблемы затрат

Падение мировых цен на нефть неизбежно оказывает понижательное давление на операционную маржу, и, в свою очередь, операторы диктуют, что работы по техническому обслуживанию должны проводиться с минимально возможной стоимостью .

Большой разговор между операторами Северного моря, национальными регулирующими органами и отраслевыми экспертами в последние годы был поглощен тенденцией к снижению эффективности производства, упущенной выручке и вопросам долгосрочной устойчивости нефтегазовых операций, поскольку затраты продолжают расти одновременно из самых зрелых оффшорных регионов мира.

Профилактическое обслуживание обычно выявляет «износ» кабельных систем и, в зависимости от состояния, может быть заменено, отремонтировано или, в худшем случае, соединено.

Укрепляющаяся тенденция к «сокращению затрат» часто приводит к частичному ремонту участков деградации кабеля, а не к полным схемам, как части более целостной концепции ухода за кабелями и ремонта.

Цены на нефть упали почти на 50% в период с 2015 по 2014 год, составив в среднем 52 доллара за баррель в 2015 году по сравнению с 99 долларами в 2014 году, по данным Управления энергетической информации.

В 2015 году американский эталонный индекс West Texas Intermediate (WTI) завершил июль, показав самое большое месячное падение со времен финансового кризиса 2008 года в июле.

• West Texas Intermediate (WTI), также известный как Texas light sweet, представляет собой сорт сырой нефти, используемый в качестве ориентира при ценообразовании на нефть.

Сколько стоит простой

Согласно недавнему отчету GE Oil & Gas «Влияние цифровых технологий на незапланированные простои» основные затраты, связанные с незапланированными простоями, показаны ниже — в отчете сообщается, что «при рассмотрении затрат на ремонт типичного морского нефтегазового месторождения во всем мире чаще всего возникают расходы в результате незапланированных простоев в областях: ремонтные расходы (71%), , за которыми следуют расходы на рабочую силу (40%), и транспорт / логистика (37%).

Морские высоковольтные кабели (кабель ESP 5 кВ), требующие ремонта внешней оболочки от повреждений, вызванных абразивным контактом с соседними опорами труб. Кабели питают платформы погружные электрические насосы. Изображение: Statoil.

Поврежден зеленый кабельный канал и кабели Virgin Media от уличного шкафа опорных стоек .

Если вам потребуется помощь в соединении, заделке или ремонте силовых кабелей низкого и высокого напряжения, пожалуйста, не стесняйтесь обращаться к нам, чтобы обсудить ваше применение.

СПЕЦИАЛИСТ THORNE & DERRICK ЭЛЕКТРИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ

LV ♦ MV ♦ HV

T&D распространяет самый широкий ассортимент оборудования для соединения, оконцевания, тяги и установки кабелей низкого, среднего и высокого напряжения — мы обслуживаем британских и международных клиентов, работающих с подземными кабелями, воздушными линиями, подстанциями и электрическими сооружениями на линиях передачи низкого, 11, 33 и сверхвысокого напряжения и распределительные напряжения.

• Ключевые продукты: Кабельные муфты и заделки среднего и высокого напряжения , кабельные зажимы, Уплотнения каналов , кабельные вводы, защита подземных кабелей, Инструменты для соединения кабелей , опоры фидера, кабельные каналы, Заземление и защита от молний , Электробезопасность, Кабельные вводы, Дуговая защита и предохранители.

• Дистрибьюторы для: 3M, ABB, Alroc , Band-It, Catu, Cembre , Centriforce, CMP, Elastimold, Ellis Patents, Emtelle, Furse, Lucy Zodion, Nexans Euromold , Pfisterer , Prysmian, Roxtec.

LV — Кабельные муфты, сальники, зажимы, наконечники и аксессуары низкого напряжения (1000 В)

MV HV — Кабельные соединения, заделки и соединители среднего и высокого напряжения (11 кВ 33 кВ сверхвысокого напряжения)

Прокладка кабеля — Подземные кабельные покрытия, воздуховоды, уплотнения и оборудование для протяжки кабеля

T&D, CATU Электробезопасность и Защита от дугового разряда Специалисты для SAP, линейные, фуговальные и электротехники — Крупнейший склад в Великобритании

Дополнительная литература

.
