Как правильно читать маркировку конденсаторов. Какие параметры указываются на корпусе. Чем отличается маркировка отечественных и импортных конденсаторов. Как расшифровать цветовую и буквенно-цифровую кодировку.

Содержание

Зачем нужна маркировка конденсаторов

Маркировка конденсаторов необходима для определения основных параметров компонента без использования измерительных приборов. На корпусе конденсатора обычно указываются следующие характеристики:

  • Емкость — основной параметр конденсатора
  • Максимальное рабочее напряжение
  • Допустимое отклонение емкости от номинального значения
  • Температурный коэффициент емкости
  • Полярность (для электролитических конденсаторов)
  • Дата изготовления

Правильное считывание этой информации с корпуса позволяет подобрать нужный конденсатор для конкретной схемы. Некорректный выбор параметров может привести к выходу из строя как самого конденсатора, так и всего устройства.

Особенности маркировки отечественных конденсаторов

Конденсаторы, выпускаемые на предприятиях бывшего СССР и России, имеют довольно полную маркировку, содержащую большинство важных параметров. Рассмотрим основные из них:


Обозначение емкости

Емкость — главная характеристика конденсатора. Она указывается первой в маркировке и может быть представлена в следующих вариантах:

  • Буквенно-цифровой код: 2n2 = 2,2 нанофарада, 3М3 = 3,3 микрофарада
  • Числовое значение с указанием единиц измерения: 100 пФ, 0,1 мкФ
  • Числовое значение без единиц: 2200 = 2200 пикофарад, 0,22 = 0,22 микрофарада

Как обозначается рабочее напряжение

Максимальное рабочее напряжение указывается после емкости. Для крупных конденсаторов оно обозначается напрямую в вольтах, например, 400В. На миниатюрных компонентах может использоваться буквенная кодировка:

  • H — 50 В
  • K — 63 В
  • M — 100 В
  • P — 150 В
  • Q — 160 В

Кодировка даты производства

Часто на конденсаторах присутствует маркировка даты изготовления. Она может быть представлена в виде четырехзначного числа:

  • Первые две цифры — год выпуска
  • Вторые две цифры — месяц

Например, код 2109 означает сентябрь 2021 года.

Как маркируются импортные конденсаторы

Иностранные производители используют несколько отличающуюся систему маркировки конденсаторов. Рассмотрим ее основные особенности:


Стандартная трехзначная кодировка емкости

На многих импортных конденсаторах емкость обозначается трехзначным кодом:

  • Первые две цифры — значение
  • Третья цифра — количество нулей

Например, код 104 означает 10 с 4 нулями после = 100000 пФ = 100 нФ = 0,1 мкФ.

Обозначение допуска и напряжения

После цифрового кода емкости часто указываются буквенные обозначения:

  • Допуск: J — ±5%, K — ±10%, M — ±20%
  • Напряжение: E — 25В, G — 50В, J — 63В и т.д.

Таким образом, маркировка 104K100 расшифровывается как конденсатор емкостью 0,1 мкФ ±10% на 100В.

Цветовая маркировка конденсаторов

Некоторые типы конденсаторов маркируются с помощью цветных полос, подобно резисторам. Обычно используется 4-5 полос со следующим значением:

  • 1-2 полосы: значение емкости
  • 3 полоса: множитель
  • 4 полоса: допуск
  • 5 полоса (если есть): напряжение

Каждый цвет соответствует определенной цифре. Например, желтый-фиолетовый-оранжевый-серебряный означает 47*1000 пФ ±10%.

Особенности маркировки SMD-конденсаторов

Конденсаторы для поверхностного монтажа из-за малых размеров имеют сокращенную маркировку. Обычно используется трехзначный код:


  • Две цифры — значение емкости
  • Третий знак — множитель

Например, 104 = 10*10000 пФ = 100 нФ. Для емкостей менее 10 пФ используется буква R вместо запятой: 4R7 = 4,7 пФ.

Как расшифровать маркировку электролитических конденсаторов

Электролитические конденсаторы отличаются высокой емкостью и полярностью. На их корпусе обычно указывается:

  • Емкость в микрофарадах
  • Максимальное рабочее напряжение
  • Полярность (знак «-» у отрицательного вывода)
  • Допустимая температура эксплуатации

Например, маркировка «470μF 25V 105°C» означает конденсатор емкостью 470 мкФ на напряжение 25В с максимальной рабочей температурой 105°C.

Типичные ошибки при расшифровке маркировки конденсаторов

При работе с конденсаторами нередко возникают ошибки в определении их параметров по маркировке. Рассмотрим наиболее распространенные из них:

  • Неправильное определение единиц измерения емкости (путаница между пФ, нФ и мкФ)
  • Игнорирование буквенных обозначений в кодировке
  • Ошибки в расшифровке цветовой маркировки
  • Неверное определение полярности электролитических конденсаторов

Чтобы избежать этих ошибок, необходимо внимательно изучить систему маркировки и при необходимости пользоваться справочными материалами.


Как проверить правильность определения параметров конденсатора

Для проверки корректности расшифровки маркировки можно использовать следующие методы:

  • Измерение емкости с помощью мультиметра или специализированного прибора
  • Сверка с технической документацией или каталогами производителя
  • Использование онлайн-калькуляторов для расшифровки маркировки
  • Консультация с более опытными специалистами

При возникновении сомнений лучше перепроверить параметры конденсатора, чтобы избежать возможных проблем при его использовании в схеме.

Заключение

Правильное чтение маркировки конденсаторов — важный навык для любого специалиста, работающего с электронными компонентами. Знание различных систем обозначений позволяет быстро определять параметры конденсатора и выбирать подходящий компонент для конкретной схемы. При этом важно помнить о возможных различиях в маркировке отечественных и импортных конденсаторов, а также учитывать особенности обозначений для разных типов компонентов.


Маркировка конденсаторов таблица с расшифровкой

Как неотъемлемые элементы всех без исключения электрических схем конденсаторы отличаются большим разнообразием вариантов конструктивного исполнения. Они выпускаются многими производителями по всему миру с применением различных технологий. Как следствие, маркировка имеет множество вариантов в соответствии с внутренними стандартами производителя, что делает попытки расшифровывать обозначения трудной задачей.

Конденсаторы различных типов

Зачем нужна маркировка

Задачей маркировки стоит соответствие каждого конкретного элемента определенным значениям рабочей характеристики. Маркировка конденсаторов включает в себя следующее:

  • собственно, емкость – основная характеристика;
  • максимально допустимое значение напряжения;
  • температурный коэффициент емкости;
  • допустимое отклонение емкости от номинального значения;
  • полярность;
  • год выпуска.

Максимальное значение напряжения важно тем, что при превышении его значения происходят необратимые изменения в элементе, вплоть до его разрушения.

Температурный коэффициент емкости (ТКЕ) характеризует изменение ёмкости при колебаниях температуры окружающей среды или корпуса элемента. Данный параметр крайне важен, когда конденсатор используется в частотозадающих цепях или в качестве элемента фильтра.

Допустимое отклонение означает точность, с которой возможно отклонение номинальной емкости конденсаторов.

Полярность подключения в основном характерна для электролитических конденсаторов. Несоблюдение полярности включения, в лучшем случае, приведет к тому, что реальная ёмкость элемента будет сильно занижена, а в реальности элемент практически мгновенно выйдет из строя из-за механического разрушения в результате перегрева или электрического пробоя.

Наибольшее отличие в принципах маркировки конденсаторов наблюдается в радиоэлементах, выпущенных за рубежом и предприятиями на постсоветском пространстве. Все предприятия бывшего СССР и те, что продолжают работать сейчас, кодируют выпускаемую продукцию по единому стандарту с небольшими отличиями.

Маркировка отечественных конденсаторов

Многие отечественные радиоэлементы отличаются максимально полной маркировкой, при чтении которой можно почерпнуть большинство возможных характеристик элемента.

Емкость

На первом месте стоит основная характеристика – электрическая емкость. Она имеет буквенно-цифровое обозначение. Для букв применяются следующие символы латинского, греческого или русского алфавита:

  • p или П – пикофарада, 1 pF = 10-3 nF = 10-6 μF = 10-9 mF = 10-12 F;
  • n или Н – нанофарада, 1 nF = 10-3 μF = 10-6 mF = 10-9 F;
  • μ или М – микрофарада, 1 μF = 10-3 mF = 10-6 F;
  • m или И – миллифарада, 1 mF = 10-3 F;
  • F или Ф – фарада.

Буква, обозначающая величину, ставится на месте запятой в дробном обозначении. Например:

  • 2n2 = 2.2 нанофарад или 2200 пикофарад;
  • 68n = 68 нанофарад или 0,068 микрофарад;
  • 680n или μ68 = 0.68 микрофарад.

Важно! Номиналы конденсаторов в пикофарадах или микрофарадах могут не иметь буквенных обозначений. К примеру, 2200 может обозначать как 2200 pF так и 2200 μF. Здесь на помощь приходят габариты конденсатора и здравый смысл.

Пример обозначения

Обратите внимание! Обозначение емкости в миллифарадах встречается крайне редко, а такая величина как фарада является очень большой и также не имеет особого распространения.

Допустимое отклонение

Значения ёмкостей, указанные на корпусе, не всегда соответствует реальному значению. Это отклонение характеризует точность изготовления детали и определения его номинала. Величина разброса параметров может быть от тысячных долей процента у прецизионных деталей до десятков процентов у электролитических конденсаторов, предназначенных для фильтрации пульсаций в цепях питания, где точные цифры не имеют особого значения.

Величина допустимого отклонения обозначается буквами латинского алфавита или русскими буквами у радиодеталей старых годов выпуска.

Температурный коэффициент емкости

Маркировка ТКЕ довольно сложна, а поскольку данная величина критична в основном для малогабаритных элементов времязадающих цепей, то возможна как цветная кодировка, так и использование буквенных обозначений или комбинации обоих типов. Таблица возможных вариантов значений встречается в любом справочнике по отечественным радиокомпонентам.

Многие керамические конденсаторы, как и плёночные, имеют определенные нюансы в маркировке ТКЕ. Данные случаи оговариваются ГОСТами на соответствующие элементы.

Номинальное напряжение

Напряжение, при котором сохраняется работоспособность элемента с сохранением характеристик в заданных пределах, называется номинальным. Обычно обозначается верхний порог номинального напряжения, превышать который запрещается ввиду возможного выхода элемента из строя.

В зависимости от габаритов, возможны варианты как цифрового, так и буквенного обозначения номинального напряжения. Если позволяют габариты корпуса, то напряжение до 800 В обозначается в единицах вольт с символом V (или В для старых конденсаторов) или без него. Более высокие значения наносятся на корпус в виде единиц киловольт с обозначением символами kV или кВ.

Пример обозначения напряжения

Малогабаритные конденсаторы имеют кодированное буквенное обозначение напряжения, для чего используются буквы латинского алфавита, каждая из которых соответствует определенной величине напряжения.

Год и месяц выпуска

Дата производства также имеет буквенное обозначение. Каждому году соответствует буква латинского алфавита. Месяцы с января по сентябрь обозначаются цифрой, соответственно, от 1 до 9, октябрю соответствует 0, ноябрю буква N, декабрю – D.

Обратите внимание! Кодированное обозначение года выпуска одинаково с другими радиоэлементами.

Расположение маркировки на корпусе

Маркировка керамических конденсаторов в первой строке на корпусе имеет значение емкости. В той же строке без каких-либо разделительных знаков или, если не позволяют габариты, под обозначением емкости наносится значение допуска.

Подобным же методом наносится маркировка пленочных конденсаторов.

Пример маркировки различных характеристик

Дальнейшее расположение элементов регламентируется ГОСТ или ТУ на каждый конкретный тип элементов.

Цветовая маркировка отечественных радиоэлементов

С распространением линий автоматического монтажа нашла применение цветовая маркировка конденсаторов. Наибольшее распространение получила четырехцветная маркировка при помощи цветных полос.

Первые две полосы означают номинальную емкость в пикофарадах и множитель, третья полоса – допустимое отклонение, четвертая – номинальное напряжение. Например, на корпусе имеется желтая, голубая, зеленая и фиолетовая полосы. Следовательно, элемент имеет такие характеристики: емкость – 22*106 пикофарад (22 μF), допустимое отклонение от номинала – ±5%, номинальное напряжение – 50 В.

Цветовая маркировка

Первая цветная полоса (в данном случае, которая имеет желтый цвет) делается более широкой или располагается ближе к одному из выводов. Также следует ориентироваться по цвету крайних полос. Такой цвет, как серебряный, золотой и черный, не может быть первым, поскольку обозначает множитель или ТКЕ.

Маркировка конденсаторов импортного производства

Для обозначения импортных, а в последние годы и отечественных радиоэлементов приняты рекомендации стандарта IEC, согласно которому на корпусе радиоэлемента наносится кодовая маркировка из трех цифр. Первые две цифры кода обозначают емкость в пикофарадах, третья цифра – число нулей. Например, цифры 476 означают емкость 47000000 pF (47 μF). Если емкость меньше 1 pF, то первая цифра 0, а символ R ставится вместо запятой. Например, 0R5 – 0,5 pF.

Трехзначная кодировка

Для высокоточных деталей применяется четырехзнаковая кодировка, где первые три знака определяют емкость, а четвертый – количество нулей. Обозначение допуска, напряжения и прочих характеристик определяется фирмой-производителем.

Цветовая маркировка импортных конденсаторов

Цветовое обозначение конденсаторов строится по тому же принципу, что и у резисторов. Первые две полосы означают емкость в пикофарадах, третья полоса – количество нулей, четвертая – допустимое отклонение, пятая – номинальное напряжение. Полос может быть и меньше, если нет необходимости в обозначении напряжения или допуска. Первая полоса делается шире или у одного из выводов. Синие цвета отсутствуют. Вместо них используются голубые полосы.

Обратите внимание! Две соседние полосы одинакового цвета могут не иметь между собой промежутка, сливаясь в широкую полосу.

Маркировка SMD компонентов

SMD компоненты для поверхностного монтажа имеют очень малые размеры, поэтому для них разработана сокращенная буквенно-цифровая кодировка. Буква означает значение емкости в пикофарадах, цифра – множитель в виде степени десяти, например G4 – 1.8*105 пикофарад (180 nF). Если спереди две буквы, то первая означает производителя компонента или рабочее напряжение.

Маркировка SMD

Электролитические конденсаторы SMD могут иметь на корпусе значение основного параметра в виде десятичной дроби, где вместо точки может быть вставлен символ μ (напряжение обозначается буквой V (5V5 – 5.5 вольт) или могут иметь кодированное значение, зависящее от производителя. Положительный вывод обозначается полосой на корпусе.

Маркировка конденсаторов имеет большое число вариантов. Особенно этим отличаются импортные конденсаторы. Часто можно встретить малогабаритные элементы, которые вовсе не имеют каких-либо обозначений. Определить параметры можно только непосредственным измерением или, глядя на обозначение конденсаторов на электрической схеме. Произведенные разными фирмами радиоэлементы могут иметь схожие обозначения, но различные параметры. Здесь расшифровка обозначений должна базироваться на том, какой производитель выпускает преимущественное количество подобных элементов в конкретном устройстве.

Видео

Оцените статью:

Как обозначаются конденсаторы на схемах: основные параметры и емкость

В электротехнике используются конденсирующие элементы разных типов и размеров. При чтении чертежей электрику необходимо знать обозначение конденсаторов на схеме и различать изображения устройств разных видов.

Типы конденсаторных элементов

Типы конденсаторных элементов

О конденсаторе

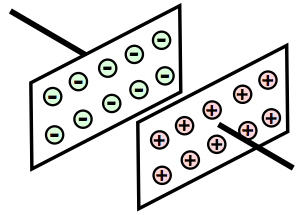

Это устройство обладает способностью хранения электрического заряда. Между его пластинами располагается слой диэлектрика, создающий изоляцию для пары проводящих поверхностей. Основной характеристикой устройства является емкость – способность к накоплению заряда. С точки зрения технологии, наиболее распространенные типы конденсаторов – электролитические и электростатические. Выбор используемого элемента зависит от особенностей электросхемы и того, какую функцию он должен выполнять.

Обозначение конденсаторов на схемах

В отношении того, как именно обозначается конденсатор на схеме, существует строгая стандартизация: устройство узнается по паре параллельных друг другу близко расположенных вертикальных черт. Эти линии символизируют обкладки. Устройство полагается подписывать литерой С, возле нее обозначить порядковый номер устройства в электросхеме. Рядом с этими обозначениями или под ними указывают значение емкости.

Условные обозначения конденсаторов

В России существует система условных графических обозначений, включающая УГО конденсатора. Визуальной репрезентации этих устройств, а также резисторов посвящен отдельный ГОСТ, входящий в Единую систему конструкторской документации. Используются также международные стандарты – IEEE.

Конденсатор с постоянной емкостью

Такие элементы выпускаются с поляризацией и без нее. Неполяризованные изделия мелкого размера имеют широкую сферу применения, их можно подсоединять в разных направлениях. На схеме их обозначают двумя параллельными короткими черточками, находящимися под прямым углом к линиям соединения. На корпусе устройства указывают его емкость, нередко без единиц измерения (0,1 – это 1 микрофарад).

Важно! За рубежом иногда используют аббревиатуру MFD для указания емкости. Она означает микрофарады.

Графическая репрезентация элемента с постоянной емкостью

Графическая репрезентация элемента с постоянной емкостью

Код номера конденсатора

Первая пара знаков показывает емкость, цифра следом за ними – количество нулей. Единица измерения – пикофарад. Иногда на такой маркировке присутствуют буквы, они обозначают допуск в процентах и номинальное напряжение.

Поляризованные конденсаторы

Самым распространенным типом полярного конденсаторного элемента является электролитический. Такие изделия выпускаются в форме цилиндров или в осевом исполнении. Первый вариант несколько компактнее и дешевле. Выводы у него находятся с одной из сторон, тогда как у осевых вариантов – на разных. Поскольку устройства относительно крупные, на их корпусах указываются номинальное напряжение (оно у них относительно низкое) и емкость.

Важно! При подключении этих изделий необходимо строго соблюдать полярность, иначе они могут выйти из строя или даже взорваться.

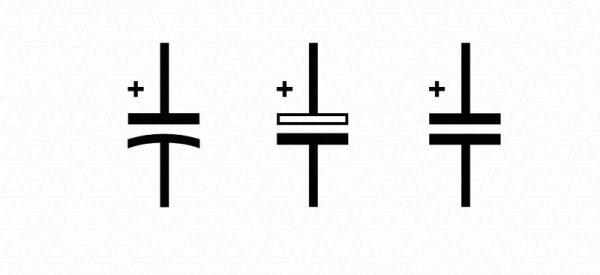

Так в схемах показывают поляризованные элементы

Так в схемах показывают поляризованные элементы

Танталовые конденсаторы

Эти изделия крайне компактны, ставят их в тех случаях, когда важно минимизировать габариты. В прошлом их маркировали двумя цветными полосами (каждый цвет соответствовал цифре) и пятнышком белого или серого цвета (в первом случае значение полос в микрофарадах делили на 10, во втором – на 100). Если повернуть предмет пятном на себя, на правой стороне будет находиться полюс «плюс». Возле выводов также рисовалась полоса, указывающая напряжение. Современные модели маркируются цифровыми значениями параметров.

Переменные конденсаторы

Из-за очень малой емкости эти детали имеют узкую сферу применения – в основном они используются в радиосхемах. Графически переменные элементы изображаются традиционным символом из пары коротких параллелей, зачеркнутых наклонной стрелой. Емкость указывают не четкой цифрой, а диапазоном.

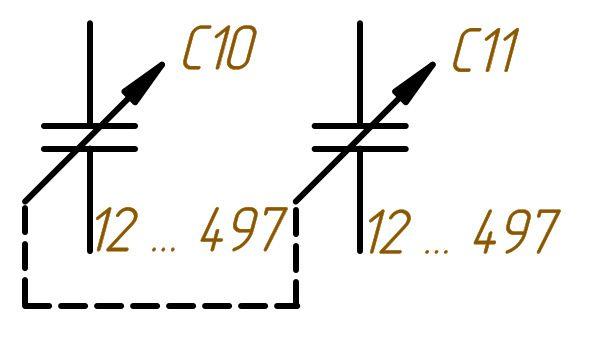

Обозначение переменных изделий

Обозначение переменных изделий

Конденсаторы-триммеры

Это суперминиатюрные изделия, монтируемые прямо на печатную плату. Поскольку показатель емкости меняется только при настроечных работах, такие элементы получили название подстроечных. Графическое представление отличается от стандартного для переменных конденсаторов только тем, что вместо острия стрела снабжена перпендикулярной черточкой.

Ионистор

Это изделие с двухслойным строением и довольно большой емкостью (до 10 Ф). На границе электродной поверхности и электролита у таких устройств возникает пространство статичных носителей заряда. В отличие от электролитических вариаций, способ хранения энергии здесь – электростатическое поле. Сочетание большой площади поверхности и малой толщины пространства обеспечивает столь высокий показатель емкости. Обозначается как символ конденсаторного элемента с перпендикулярной ему вертикальной линией, помещенный в круг. При этом в верхней правой и нижней левой четвертях, на которые символ и вертикаль делят круг, находятся линии, сходные с графиком полусинусоиды.

Температурный коэффициент конденсатора

Этот показатель отражает склонность емкостного значения меняться под действием температурных колебаний. Рабочий показатель температуры сильно влияет на долговечность элемента. Коэффициент зависит от вида элемента, например, у изделий из керамики он небольшой, у электролитических – значительный.

Маркировка отечественных конденсаторов

Постсоветские производители маркируют свои изделия довольно подробно и унифицировано. В редких случаях возможны некоторые отличия в обозначениях.

Ёмкость

Это параметр всегда указывается первым, для дробных чисел его кодировка состоит из трех знаков. Первая цифра – это целая часть числа, отражающего значение емкости, третья – дробная часть, на второй позиции находится буква, обозначающая единицу измерения: m – миллифарад, n – нанофарад, p – пикофарад. Например, 3n6 – 3,6 нанофарад. Целые значения указываются так: число и рядом единица измерения с добавленной буквой F (3 pF – 3 пикофарада).

Важно! Если номинал не указан, целая цифра говорит о том, что значение указывалось в пикофарадах, десятичная дробь – в микрофарадах.

Номинальное напряжение

Если размер изделия достаточный, показатель указывают по стандартной схеме: 180 В (или V) – 180 вольт. На миниатюрных конденсаторах значение кодируют латинской буквой, например, 160 В – литерой Q.

Дата выпуска

Ее принято указывать четырьмя цифрами: первые две – это последние цифры года выпуска, вторые две – месяц (9608 – август 1996 года).

Расположение маркировки на корпусе

Поскольку указание параметров очень важно для монтажа схемы, данные показатели помещают на корпусе устройства самой первой строкой. В начале всегда указывают емкость.

Цветовая маркировка отечественных радиоэлементов

Это кодировка с использованием 4 цветных полос, где каждый цвет соотносится с определенной цифрой. Первые две полосы показывают емкость в пикофарадах, следующая – допустимое отклонение, последняя – номинальное напряжение.

Маркировка конденсаторов импортного производства

У американских и других импортных изделий кодировка емкости выглядит так: начальные две цифры – значение в пикофарадах, третья – число нулей.

Цветовая маркировка импортных конденсаторов

Она состоит из пятерки полос. Начальная пара – емкостной показатель в пФ, следующая полоса – число нулей, четвертая – показатель возможного отклонения, пятая – номинал напряжения.

Данные о конденсаторах на схемах призваны информировать работающих с ними специалистов о видах используемых устройств и их основных характеристиках. При выборе используемого элемента нужно обращать внимание на маркировку.

Видео

Условные обозначения конденсаторов

Основным параметром конденсатора является его номинальная емкость, измеряемая в фарадах ( Ф ) микрофарадах ( мкФ ) или пикофарадах ( пФ ).

Допустимые отклонения емкости конденсатора от номинального значения указаны в стандартах и определяют класс его точности. Для конденсаторов, как и для сопротивлений, чаще всего применяются три класса точности I ( E24 ), II ( Е12 ) и III ( E6 ), соответствующие допускам ±5 %, ±10 % и ±20 %.

Конденсаторы

По виду изменения емкости конденсаторы делятся на изделия с постоянной емкостью, переменной и саморегулирующиеся. Номинальная емкость указывается на корпусе конденсатора. Для сокращения записи применяется специальное кодирование:

  • П – пикофарады – пФ
  • Н – одна нанофарада
  • М – микрофарад – мкФ

Ниже в качестве примера приводятся кодированные обозначения конденсаторов:

  • 51П – 51 пФ
  • 5П1 – 5,1 пФ
  • h2 – 100 пФ
  • 1Н – 1000 пФ
  • 1Н2 – 1200 пФ
  • 68Н – 68000 пФ = 0,068 мкФ
  • 100Н – 100 000 пФ = 0,1 мкФ
  • МЗ – 300 000 пФ = 0,3 мкФ
  • 3М3 – 3,3 мкФ
  • 10М – 10 мкФ

Числовые значения ёмкостей 130 пФ и 7500 пФ
целые числа ( от 0 до 9999 пФ )





Конструкции конденсаторов постоянной емкости и материал, из которого они изготовляются, определяются их назначением и диапазоном рабочих частот.

Высокочастотные конденсаторы имеют большую стабильность, заключающуюся в незначительном изменении емкости при изменении температуры, малые допустимые отклонения емкости от номинального значения, небольшие размеры и вес. Они бывают керамическими (типов КЛГ, КЛС, КМ, КД, КДУ, КТ, КГК, КТП и др.), слюдяными ( КСО, КГС, СГМ ), стеклокерамическими ( СКМ ), стеклоэмалевыми ( КС ) и стеклянными ( К21У ).

Конденсатор с дробной ёмкостью
от 0 до 9999 Пф

Для цепей постоянного, переменного и пульсирующего токов низкой частоты требуются конденсаторы с большими емкостями, измеряемыми тысячами микрофарад. В связи с этим выпускаются бумажные (типов БМ, КБГ ), металлобумажные ( МБГ, МБМ ), электролитические ( КЭ , ЭГЦ, ЭТО, К50, К52, К53 и др.) и пленочные ( ПМ, ПО, К73, К74, К76 ) конденсаторы.

Конструкции конденсаторов постоянной емкости разнообразны. Так, слюдяные, стеклоэмалевые, стеклокерамические и отдельные типы керамических конденсаторов имеют пакетную конструкцию. В них обкладки, выполненные из металлической фольги или в виде металлических пленок, чередуются с пластинами из диэлектрика (например, слюды).

Емкость конденсатора 0,015 мкФ

Конденсатор с ёмкостью 1 мкФ

Для получения значительной емкости формируют пакет из большого числа таких элементарных конденсаторов. Электрически соединяют между собой все верхние обкладки и отдельно – нижние. К местам соединений припаивают проводники, служащие выводами конденсатора. Затем пакет спрессовывают и помещают в корпус.

Применяется и дисковая конструкция керамических конденсаторов. Роль обкладок в них выполняют металлические пленки, нанесенные на обе стороны керамического диска. Бумажные конденсаторы часто имеют рулонную конструкцию. Полосы алюминиевой фольги, разделенные бумажными лентами с высокими диэлектрическими свойствами, свертываются в рулон. Для получения большой емкости рулоны соединяют друг с другом и помещают в герметичный корпус.

В электролитических конденсаторах диэлектрик представляет собой оксидную пленку, наносимую на алюминиевую или танталовую пластинку, являющуюся одной из обкладок конденсатора, вторая обкладка – электролит.

Электролитический конденсатор 20,0 × 25В



Металлический стержень ( анод ) должен подключаться к точке с более высоким потенциалом, чем соединенный с электролитом корпус конденсатора ( катод ). При невыполнении этого условия сопротивление оксидной пленки резко уменьшается, что приводит к увеличению тока, проходящего через конденсатор, и может вызвать его разрушение.

Такую конструкцию имеют электролитические конденсаторы типа КЭ. Выпускаются также электролитические конденсаторы с твердым электролитом ( типа К50 ).

Проходной конденсатор

Конденсатор переменной ёмкости от 9 пФ до 270 пФ

Площадь перекрытия пластин или расстояние между ними у конденсаторов переменной емкости можно изменять различными способами. При этом меняется и емкость конденсатора. Одна из возможных конструкций конденсатора переменной емкости ( КПЕ ) изображена на рисунке справа.

Конденсатор переменной ёмкости от 9 пФ до 270 пФ

Здесь емкость изменяется путем различного расположения роторных (подвижных) пластин относительно статорных (неподвижных). Зависимость изменения емкости от угла поворота определяется конфигурацией пластин. Величина минимальной и максимальной емкости зависит от площади пластин и расстояния между ними. Обычно минимальная емкость Смин, измеряемая при полностью выведенных роторных пластинах, составляет единицы (до 10 – 20) пикофарад, а максимальная емкость Смакс, измеряемая при полностью выведенных роторных пластинах, – сотни пикофарад.

В радиоаппаратуре часто используются блоки КПЕ, скомпонованные из двух, трех и более конденсаторов переменной емкости, механически связанных друг с другом.

Конденсатор переменной ёмкости от 12 пФ до 497 пФ

Благодаря блокам КПЕ можно изменять одновременно и на одинаковую величину емкость различных цепей устройства.

Разновидностью КПЕ являются подстроечные конденсаторы. Их емкость так же, как и сопротивление подстроечных резисторов, изменяют лишь с помощью отвертки. В качестве диэлектрика в таких конденсаторах могут использоваться воздух или керамика.

Конденсатор подстроечный от 5 пФ до 30 пФ

На электрических схемах конденсаторы постоянной емкости обозначаются двумя параллельными отрезками, символизирующими обкладки конденсатора, с выводами от их середин. Рядом указывают условное буквенное обозначение конденсатора – букву С (от лат. Capacitor – конденсатор).

После буквы С ставится порядковый номер конденсатора в данной схеме, а рядом через небольшой интервал пишется другое число, указывающее на номинальное значение емкости.

Емкость конденсаторов от 0 до 9999 пФ указывают без единицы измерения, если емкость выражена целым числом , и с единицей измерения – пФ, если емкость выражена дробным числом.

Подстроечные конденсаторы

Емкость конденсаторов от 10 000 пФ (0,01 мкФ) до 999 000 000 пФ (999 мкФ) указывают в микрофарадах в виде десятичной дроби либо как целое число, после которого ставят запятую и нуль. В обозначениях электролитических конденсаторов знаком «+» помечается отрезок, соответствующий положительному выводу – аноду, и после знака «х» – номинальное рабочее напряжение.

Конденсаторы переменной емкости (КПЕ) обозначаются двумя параллельными отрезками, перечеркнутыми стрелкой.

Если необходимо, чтобы к данной точке устройства подключались именно роторные пластины, то на схеме они обозначаются короткой дугой. Рядом указываются минимальный и максимальный пределы изменения емкости.

В обозначении подстроечных конденсаторов параллельные линии пересекаются отрезком с короткой черточкой, перпендикулярной одному из его концов.

Маркировка импортных и советских керамических конденсаторов

Керамические конденсаторыВыбирая любой элемент при создании схемы, необходимо знать его маркировку. В отличие от резисторов, для обозначения конденсаторов используются более сложные коды. Чаще всего трудности возникают при подборе элементов малого размера. Каждый специалист, много работающему с этим типом устройств, должен знать маркировку керамических конденсаторов.

Единицы емкости конденсаторов и их обозначение

Для прочтения технических характеристик устройств необходимо обладать определенным набором знаний. В первую очередь речь идет о единицах измерения. Емкость принято определять в фарадах (Ф). Однако один фарад является слишком большим значением для используемых в технике электрических цепей. Таким образом, все номиналы устройств указаны чаще всего в следующих единицах:

  • Микрофарад — мкФ.
  • Нанофарад — нФ.
  • Пикофарад — пФ.

Чтобы упростить задачу, были созданы таблицы номиналов конденсаторов.

Обозначение конденсаторовМаркировка наносится на корпус устройства. Хотя и встречаются некоторые особенности конструкции кода, ориентироваться стоит на единицы измерения. Некоторые обозначения могут быть нанесены прописными буквами, например, M. F. На практике это означает микрофарад (mF). Также можно встретить и маркировку FD — сокращение от слова «farad». В результате надпись mmfd советует одной пикофараде.

На корпусах маленьких конденсаторов можно встретить надпись, содержащую число и букву, скажем, 300 m. На практике это означает 3 пикофарады. Встречаются устройства, на которые нанесены только цифры. Так маркировка «102», соответствует емкости в 1 нанофарад. На корпус также могут быть нанесены и предельные отклонения от номинальной емкости устройства. Данная информация окажется полезной в ситуации, когда в цепи должны использоваться конденсаторы с точным значением емкости.

Если в коде не указан символ %, то необходимо обратить внимание на букву. Она может быть расположена отдельно либо сразу после показателя емкости устройства. Следующим шагом в расшифровке обозначений радиодеталей этого типа является их напряжение. Здесь также используется буквенно-цифровой код. Единицами измерения в данном случае является вольт. В ситуации, когда подобная информация не указана, устройство может быть использовано только в низковольтных схемах. Если устройство рассчитано на постоянный ток, то его нельзя применять в схемах с переменным.

Следующим этапом является определение полярности конденсатора. С этим проблем возникнуть не должно, так как используются символы + и — около соответствующего вывода. Если они отсутствуют на корпусе устройства, то его можно подключать к любой клемме. Если размеры конденсатора малы, то полярность может обозначаться цветными полосами.

Правила расшифровки маркировки

Расшифровка конденсаторовСначала разберемся с цифровой маркировкой конденсаторов. Ели устройство имеет маленькие размеры, то для указания емкости используется стандарт EIA. При наличии в коде только двух цифр, после которых следует буква, их значение соответствует номинальной емкости. Третья цифра в коде представляет собой множитель нуля. Если она находится в диапазоне от 0 до 6, то к первым двум цифрам необходимо добавить соответствующее количество нулей. Скажем, обозначение «463» равно 46*103.

Единицы измерения зависят от размеров устройства, и для маленьких это — пикофарады. В остальных случаях принято использовать микрофарады. Когда цифровое обозначение будет расшифровано, необходимо переходить к буквам. Когда они расположены в составе первых двух символов, то используется один из 2 способов:

  • Буква «R» заменяет запятую — надпись 3R2 соответствует емкости в 3,2 пикофарады.
  • Буква «р» используется в качестве десятичной запятой — р60 соответствует 0,6 пикофарадам. Буквы «n» и «m» выполняют аналогичную задачу, но соответствуют нано- и микрофараде.

Когда может помочь онлайн-калькулятор

Также может использоваться и смешанная маркировка конденсаторов, расшифровка которой проводится похожим образом. Однако первая буква в этом случае указывает на минимальную рабочую температуру элемента. Затем следует номинальная емкость устройства и показатели предельных отклонений. На совсем маленьких устройствах может быть нанесен цветовой код. В такой ситуации вам может помочь расшифровать маркировку конденсаторов калькулятор онлайн. Это позволит сэкономить массу времени.

Другие виды маркировки

Виды маркировки конденсаторовКроме описанных выше способов кодирования информации о конденсаторах, иногда встречаются и другие, если они были выпущены достаточно давно. В подобной ситуации стоит обратиться к соответствующей справочной литературе, чтобы сделать правильный выбор. В большинстве случаев вполне достаточно и рассмотренных выше вариантов. Советские конденсаторы маркируются аналогично импортным, но на них может быть использована кириллица для обозначения емкости.

Советуем к прочтению:
К чему снится кормить котенка
К чему снится сватовство
К чему снится чужая свадьба

КОНДЕНСАТОРЫ. Классификация. Обозначения. Параметры. | Мастер Винтик. Всё своими руками!

КЛАССИФИКАЦИЯ

В основу классификации конденсаторов положено деление их на группы по виду применяемого диэлектрика и по конструктивным особенностям, определяющим использование их в конкретных цепях аппаратуры (табл. 14). Вид диэлектрика определяет основные элект­рические параметры конденсаторов: сопротивление изо­ляции, стабильность емкости, потери и др.

Конструк­тивные особенности определяют характер их приме­нения: помехоподавляющие, подстроечные, дозиметри­ческие, импульсные и др.

СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИИ

Условное обозначение конденсаторов может быть со­кращенным и полным.

Сокращенное условное обозначение состоит из букв и цифр. Первый элемент — буква или сочетание букв — обозначают подкласс конденсатора:

  • К — постоянной емкости;
  • КТ — подстроечные;
  • КП — переменной емкости.

Второй элемент обозначает группу конденсаторов в за­висимости от вида диэлектрика (табл. 14). Третий эле­мент пишется через дефис и соответствует порядковому номеру разработки. В состав второго и третьего элемен­тов в отдельных случаях может входить также буквен­ное обозначение.

Условное обозначение конденсаторов в зависимости от материала диэлектрика

Таблица 14.



 * комбинированный диэлектрик состоит из определенного сочетания слоев различных материалов.

 Для старых типов конденсаторов в основу условных обозначений брались конструктивные, технологические, эксплуатационные и др. признаки (КД — конденсаторы дисковые, ФТ — фторопласовые  теплостойкие; КТП — конденсаторы трубчатые про­ходные)

Маркировка на конденсаторах может быть буквенно-цифровая, содержащая сокращенное обозначение кон­денсатора, номинальное напряжение, емкость, допуск, группу ТКЕ, дату изготовления, либо цветовая.

В зависимости от размеров конденсаторов приме­няются полные или сокращенные (кодированные) обо­значения номинальных емкостей и их допускаемых откло­нений. Незащищенные конденсаторы не маркируются, а их характеристики указываются на упаковке.

Полное обозначение номинальных емкостей состоит из цифрового значения номинальной емкости и обозна­чения единицы измерения (пФ — пикофарады, мкФ — микрофарады, Ф — фарады).

Кодированное обозначение номинальных емкостей состоит из трех или четырех знаков, включающих две или три цифры и букву. Буква из русского или латинского алфавита обозначает множитель, состав­ляющий значение емкости, и определяет положение запятой десятичного знака. Буквы П (р), Н (n), М (м), И (m), Ф (F) обозначают множители 10е-12, 10е-9, 10е-6, 10е-3  и 1. Например, 2,2 пФ обозначается 2П2 (2р2), 1500 пФ— 1Н5 (1n5), 0,1 мкФ —M1 (м1), 10 мкФ — 10 М (10м), 1 Ф — 1Ф0 (1F0).

Допускаемые отклонения емкости (в процентах или в пикофарадах) маркируются после номинального значения цифрами или кодом (табл. 15).

  Допускаемые отклонения емкости от номинального значения

Таблица 15

Допускаемое отклонение емкости, %

КодДопускаемое отклонение емкости, %КодДопускаемое отклонение емкости, %Код

±0,1

В (Ж)

±20

М (В)

±0,1

В

+ 0,2

С (У)

+30

N (Ф)

±0,25

        С

+0,5

D (Д)

— 10      +30

О —

±0,5

D

+ 1

F (Р)

— 10      +50

Т (Э)

±1

F

+2

G (Л)

— 10     +100

Y (Ю)

±5

I (И)

— 20      +50

S (Б)

+20

К (С)

— 20      +80

Z (А)

(В скобках указаны старые обозначения)

Цветовая кодировка применяется для маркировки номинальной емкости, допускаемого отклонения емко­сти, номинального напряжения до 63 В (табл. 16) и группы ТКЕ (см. табл. 18, 19). Маркировку наносят в виде цветных точек или полосок.

ПАРАМЕТРЫ КОНДЕНСАТОРОВ

Номинальная емкость и допускаемое отклонение емкости.

 Номинальная емкость (Сн) — емкость, значе­ние которой обозначено на конденсаторе или указано в сопроводительной документации. Фактическое значе­ние емкости может отличаться от номинальной на вели­чину допускаемого отклонения. Номинальные значения емкости стандартизированы и выбираются из опреде­ленных рядов чисел путем умножения или деления их на 10n, где n — целое положительное или отрицательное число. Наиболее употребляемые ряды номинальных ем­костей приведены в табл. 17 (значения допускаемых отклонений емкостей см. в табл. 15).

Цветовые коды для маркировки конденсаторов

Таблица 16

Цветовой

код

Номинальная емкость, пФ



номинальное

напряжение, В

1 и 2 цифра

множительдопустимые отклонения
Черный101+/-20%4
Коричневый1210+/-1%6.3
Красный15х10е2+/-2%10
Оранжевый18х10е3+/-0.25пФ16
Желтый22х10е4+/-0.5пФ40
Зеленый27х10е5+/-5%25 или 20
Голубой33х10е6+/-1%32 или 30
Фиолетовый39х10е7-20..+50%50
Серый47х10е-2-20..+80%3.2
Белый56х10е-1+/-10%63
Серебристый68——2.5
Золотой82——1.6



Наиболее употребляемые ряды номинальных значений емкостей

Таблица 17

Номинальное напряжение (UH).

Это напряжение, обозначенное на конденсаторе (или указанное в доку­ментации), при котором он может работать в заданных условиях в течение срока службы с сохранением пара­метров в допустимых пределах. Номинальное напря­жение зависит от конструкции конденсатора и свойств применяемых материалов. При эксплуатации напряже­ние на конденсаторе не должно превышать номиналь­ного. Для многих типов конденсаторов с увеличением температуры (как правило, более 70…85 °С) допускаемое напряжение (Ut) снижается.

 Тангенс угла потерь (tg б).

Характеризует активные потери энергии в конденсаторе. Значения тангенса угла потерь у керамических высокочастотных, слюдяных, полистирольных и фторопластовых конденсаторов лежат в пределах (10…15)х10е-4 , поликарбонатных (15…25)х10е-4, керамических низкочастотных 0,035, оксидных конденсаторов (5…35)%, полиэтилентерефталатных 0,01… 0,012.

Величина, обратная тангенсу угла потерь, называется добротностью конденсатора.

Сопротивление изоляции и ток утечки.

Эти пара­метры характеризуют качество диэлектрика и исполь­зуются при расчетах высокомегомных, времязадающих и слаботочных цепей. Наиболее высокое сопротивление изоляции у фторопластовых, полистирольных и полипропиленовых конденсаторов, несколько ниже у низко­частотных керамических, поликарбонатных и лавсановых конденсаторов. Самое низкое сопротивление изоляции у сегнетокерамических конденсаторов.

Для оксидных конденсаторов задают ток утечки, зна­чения которого пропорциональны емкости и напряжению. Наименьший ток утечки имеют танталовые конденсаторы (от единиц до десятков микроампер), у алюминиевых конденсаторов ток утечки, как правило, на один-два порядка выше.

Температурный коэффициент емкости (ТКЕ).

Это параметр, применяемый для характеристики конденса­торов с линейной зависимостью емкости от темпера­туры. Определяет относительное изменение емкости от температуры при изменении ее на один градус Цель­сия. Значения ТКЕ керамических конденсаторов и их ко­дированные обозначения приведены в табл. 18.

Значения ТКЕ керамических конденсаторов и их условные обозначения

Таблица 18.

 * *В случаях, когда для обозначения группы ТКЕ требуется два цвета, второй цвет может быть представлен цветом корпуса.


 Слюдяные и полистирольные конденсаторы имеют ТКЕ в пределах (50…200)х10е-61/°С, поликарбонатные ±50х10е-61/°С . Для конденсаторов с другими видами диэлектрика ТКЕ не нормируется. Допускаемое измене­ние емкости сегнетокерамических конденсаторов с нели­нейной зависимостью ТКЕ приведено в табл. 19.

Изменение емкости керамических конденсаторов с не нормируемым ТКЕ

Таблица 19

Условное обозна­чение групп

Допускаемое изменение ем­кости в интер­валах температур от —60 до +85 °С

Новое обозначение*

Старое обозначение

цвет покрытия

цвет

маркировочного знака

Н10± 10

Оранжевый + черный

Оранжевый

Черный

Н20

+ 20

Оранжевый + красный

»

Красный

Н30+ 30

Оранжевый + зеленый

»

Зеленый

Н50

+ 50

Оранжевый + голубой

»

Синий

Н70

— 70

Оранжевый + фиолетовый

»

—

Н90

— 90

Оранжевый + белый

»

Белый

* В случаях, когда для обозначения группы требуется два цвета, второй цвет может быть представлен цветом корпуса.

Источник: В. Присняков. В Помощь Радиолюбителю №109



Популярность: 19 714 просм.

Кодовая и цветовая маркировка конденсаторов




Допуски

    В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

Таблица 1

Допуск [%]Буквенное обозначениеЦвет
±0,1*В(Ж)
±0,25*С(У)оранжевый
±0,5*D(Д)желтый
±1,0*F(P)коричневый
±2,0G(Л)красный
±5,0J(И)зеленый
±10К(С)белый
±20М(В)черный
±30N(Ф)
-10…+30Q(0)
-10…+50Т(Э]
-10…+100Y(Ю)
-20…+50S(Б)фиолетовый
-20,..+80Z(A)серый

   *-Для конденсаторов емкостью < 10 пФ допуск указан в пикофарадах.

   Перерасчет допуска из % (δ) в фарады (Δ):

Δ=(δхС/100%)[Ф]

   Пример:


Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10-9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

Температурный коэффициент емкости (ТКЕ)
Маркировка конденсаторов с ненормируемым ТКЕ

Таблица 2

Группа ТКЕДопуск при -6О…+85°С[%]Буквенный кодЦвет*
Н10±10Воранжевый+черный
Н20±20Zоранжевый+красный
Н30±30Dоранжевый+зеленый
Н50±50Xоранжевый+голубой
Н70±70Еоранжевый+фиолетовый
Н90±90Fоранжевый+белый

   * Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Маркировка конденсаторов с линейной зависимостью от температуры

Таблица 3

Обозначение
ГОСТ		Обозначение
международное		ТКЕ
[ppm/°C]*		Буквенный
код		Цвет**
П100P100100 (+130…-49)Aкрасный+фиолетовый
П33 33Nсерый
МПОNPO0(+30..-75)Счерный
М33N030-33(+30…-80]Нкоричневый
М75N080-75(+30…-80)Lкрасный
M150N150-150(+30…-105)Роранжевый
М220N220-220(+30…-120)Rжелтый
М330N330-330(+60…-180)Sзеленый
М470N470-470(+60…-210)Тголубой
М750N750-750(+120…-330)Uфиолетовый
М1500N1500-500(-250…-670)Vоранжевый+оранжевый
М2200N2200-2200Кжелтый+оранжевый

   * В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85°С.

   ** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Маркировка конденсаторов с нелинейной зависимостью от температуры

Таблица 4

Группа ТКЕ*Допуск[%]Температура**[°C]Буквенный
код ***		Цвет***
Y5F±7,5-30…+85
Y5P±10-30…+85 серебряный
Y5R -30…+85Rсерый
Y5S±22-30…+85Sкоричневый
Y5U+22…-56-30…+85A
Y5V(2F)+22…-82-30…+85
X5F±7,5-55…+85
Х5Р±10-55…+85
X5S±22-55…+85
X5U+22…-56-55…+85 синий
X5V+22…-82-55..+86
X7R(2R)±15-55…+125
Z5F±7,5-10…+85В
Z5P±10-10…+85С
Z5S±22-10…+85
Z5U(2E)+22…-56-10…+85E
Z5V+22…-82-10…+85Fзеленый
SL0(GP)+150…-1500-55…+150Nilбелый

   * Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма «Philips» для группы Y5P нормирует -55…+125 °С.

*** В соответствии с EIA. Некоторые фирмы, например «Panasonic», пользуются другой кодировкой.

Рис. 1

Таблица 5

Метки
полосы, кольца, точки		123456
3 метки*1-я цифра2-я цифраМножитель———
4 метки1-я цифра2-я цифраМножительДопуск——
4 метки1-я цифра2-я цифраМножительНапряжение——
4 метки1 и 2-я цифрыМножительДопускНапряжение——
5 меток1-я цифра2-я цифраМножительДопускНапряжение—
5 меток»1-я цифра2-я цифраМножительДопускТКЕ—
6 меток1-я цифра2-я цифра3-я цифраМножительДопускТКЕ

   * Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

    ** Цвет корпуса указывает на значение рабочего напряжения.

Рис. 2

Таблица 6

Цвет1-я цифра
мкФ		2-я цифра
мкФ		Множи-
тель		Напряже-
ние
Черный 0110
Коричневый1110
Красный22100
Оранжевый33
Желтый446,3
Зеленый5516
Голубой6620
Фиолетовый77
Серый880,0125
Белый990,13
Розовый 35



Рис. 3

Таблица 7

Цвет1-я цифра
пФ		2-я цифра
пФ		3-я цифра
пФ		МножительДопускТКЕ
Серебряный 0,0110%Y5P
Золотой 0,15%
Черный 00120%*NPO
Коричневый111101%**Y56/N33
Красный2221002%N75
Оранжевый333103 N150
Желтый444104N220
Зеленый555105N330
Голубой666106N470
Фиолетовый777107N750
Серый88810830%Y5R
Белый999 +80/-20%SL

   * Для емкостей меньше 10 пФ допуск ±2,0 пФ.
** Для емкостей меньше 10 пФ допуск±0,1 пФ.

Рис. 4

Таблица 8

Цвет1-я и
2-я цифра
пФ		МножительДопускНапряжение
Черный10120%4
Коричневый12101%6,3
Красный151002%10
Оранжевый181030,25 пФ16
Желтый221040,5 пФ40
Зеленый271055%20/25
Голубой331061%30/32
Фиолетовый39107-2О…+5О%
Серый470,01-20…+80%3,2
Белый560,110%63
Серебряный68 2,5
Золотой82 5%1,6

   Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

Рис. 5

Таблица 9

Номинальная емкость [мкФ]ДопускНапряжение
0,01   ±10%250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33 ±20400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
 1 полоса2 полоса3 полоса4 полоса5 полоса

Кодовая маркировка конденсаторов

   В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

   Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Таблица 10

КодЕмкость [пФ]Емкость [нФ]Емкость [мкФ]
1091,00,0010,000001
1591,50,00150,000001
2292,20,00220,000001
3393,30,00330,000001
4794,70,00470,000001
6896,80,00680,000001
100*100,010,00001
150150,0150,000015
220220,0220,000022
330330,0330,000033
470470,0470,000047
680680,0680,000068
1011000,10,0001
1511500,150,00015
2212200,220,00022
3313300,330,00033
4714700,470,00047
6816800,680,00068
10210001,00,001
15215001,50,0015
22222002,20,0022
33233003,30,0033
47247004,70,0047
68268006,80,0068
10310000100,01
15315000150,015
22322000220,022
33333000330,033
47347000470,047
68368000680,068
1041000001000,1
1541500001500,15
2242200002200,22
3343300003300,33
4744700004700,47
6846800006800,68
105100000010001,0

   * Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

   Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Таблица 11

КодЕмкость[пФ]Емкость[нФ]Емкость[мкФ]
16221620016,20,0162
47534750004750,475




Рис. 6

С. Маркировка емкости в микрофарадах


   Вместо десятичной точки может ставиться буква R.

Таблица 12

КодЕмкость [мкФ]
R10,1
R470,47
11,0
4R74,7
1010
100100




Рис. 7

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

   В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Таблица 13

КодЕмкость
p100,1 пФ
Ip51,5 пФ
332p332 пФ
1НО или 1nО1,0 нФ
15Н или 15n15 нФ
33h3 или 33n233,2 нФ
590H или 590n590 нФ
m150,15мкФ
1m51,5 мкФ
33m233,2 мкФ
330m330 мкФ
1mO1 мФ или 1000 мкФ
10m10 мФ




Рис. 8

Кодовая маркировка кондесаторов электролетических  для поверхностного монтажа

   Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

   Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Рис. 9

Таблица 14

КодЕмкость [мкФ]Напряжение [В]
А61,016/35
А7104
АА71010
АЕ71510
AJ62,210
AJ72210
AN63,310
AN73310
AS64,710
AW66,810
СА71016
СЕ61,516
СЕ71516
CJ62,216
CN63,316
CS64,716
CW66,816
DA61,020
DA71020
DE61,520
DJ62,220
DN63,320
DS64,720
DW66,820
Е61,510/25
ЕА61,025
ЕЕ61,525
EJ62,225
EN63,325
ES64,725
EW50,6825
GA7104
GE7154
GJ7224
GN7334
GS64,74
GS7474
GW66,84
GW7684
J62,26,3/7/20
JA7106,3/7
JE7156,3/7
JJ7226,3/7
JN63,36,3/7
JN7336,3/7
JS64,76,3/7
JS7476,3/7
JW66,86,3/7
N50,3335
N63,34/16
S50,4725/35
VA61,035
VE61,535
VJ62,235
VN63,335
VS50,4735
VW50,6835
W50,6820/35




Рис. 10

В. Маркировка 4 символами

   Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

Рис. 11

С. Маркировка в две строки

   Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Рис. 12

Маркировка конденсаторов пленочных для поверхностного монтажа фирмы «HITACHI»

Рис. 13

Обозначение конденсаторов на схеме: как это происходит

Если требуется устройство для накопления заряда в схеме, используются конденсаторы. При рассмотрении элементов учитывается их удельная емкость, а также плотность энергии. Предусмотрено множество типов устройств, отличающихся по сборке и предназначению.

Описание

Конденсатор является двухполюсным элементом, которой служит уплотнителем. Основная задача — удержание переменной емкости в цепи. В момент подачи напряжения происходит перезарядка элемента. Далее осуществляется процесс накопления заряда и энергии электрического поля.

Конденсатор на схеме

Обозначение на схемах

Конденсатор на схеме может по-разному обозначаться в зависимости от цепи. Для понимания маркировки стоит рассмотреть распространённые типы элементов:

  • с постоянной емкостью;
  • поляризованные;
  • танталовые;
  • переменные;
  • триммеры;
  • ионисторы.

Обозначение конденсаторов на схеме связано с ГОСТом 2.728-74. Речь идет о межгосударственном стандарте, в котором прописана маркировка.

Поляризованные

Обозначение электролитических конденсаторов на схемах можно описать, как две горизонтальные полоски со знаком плюс. При рассмотрении товаров есть разделение на полярные и неполярные типы. Те и другие включаются в схему и отличаются по параметрам. Весь секрет заключается в процессе изготовления.

Поляризованный тип

Интересно! На примере алюминиевых моделей видно, что они производятся с обкладкой в фольге. Она выступает в качестве катода и является отличным проводником.

На схеме конденсатор может подсоединяться параллельно либо последовательно. Если взглянуть на цепь, на ней отображается постоянная, а также переменная емкость. Надписи пишутся сокращённо, однако по маркировке можно узнать точное значение. Представленные варианты отличаются высокой степенью стабильности, поэтому применяются в бытовой технике.

Отечественные аналоги продаются в замкнутых корпусах и являются компактными. Поляризованные конденсаторы могут быть пленочными либо керамическими. Учитывается электрика, а также показатель напряжения. Накопитель может находиться в твердом, жидком или газообразном состоянии.

Полупроводниковые конденсаторы считаются наиболее распространёнными, и в цепи обозначаются с показателем предельной ёмкости. В промышленности востребованными остаются твердотельные компоненты, которые применяются в платах управления.

Танталовые

Элементы данного типа обозначаются двумя горизонтальными полосками. они производятся с покрытием диоксида марганца. Компоненты являются востребованными, поскольку обладают высокой мощностью, и по всем параметрам обходят алюминиевые элементы. Весь секрет кроется в использовании сухого электролита.

Танталовые модели

К основным особенностям стоит прописать такое:

  • термостабильность,
  • отсутствие утечек,
  • высокое напряжение,
  • значительный срок годности.

Вместе с тем в цепи конденсаторы страдают при повышенной температуре. У них низкий ток заряда, есть проблема с частотой. Электронная промышленность движется вперёд, поэтому танталовые типы всё чаще используются в платах управления.

Важно! Элементы востребованы по причинам компактных размеров и высокого напряжения.

Если рассматривать твердотельные модификации, они состоят из диэлектрика, защитного покрытия, а также катода с анодом. В цепи компоненты не бояться пониженных частот, поскольку учитывается высокое значение импеданса. Графический показатель рассчитывается, как отношение индуктивности к определенной емкости.

Дополнительно при рассмотрении схем конденсатора берется в расчет показатель фильтрации сигналов. Как правило, он не превышает 100 км. Чтобы элемент работал должным образом, определяется безопасный уровень тока и частоты.

Рассчитывается максимальная мощность компонента и уровень сопротивления, относительно рабочей частоты. В документации графической формы указывается параметр ESR, он демонстрирует мощность рассеивания. В цепи существует ряд факторов, влияющих на показатели:

  • сигнал;
  • максимальная температура;
  • корректирующий множитель.

Чтобы просчитать среднюю частоту по схеме, рассчитывается среднеквадратичный ток. Для этого берется в расчет минимальное значение емкости и номинальная мощность. Если рассматривать печатные платы, конденсаторы могут обозначать значениями FR4, FR5, G10. Рядом с элементами подписывается параметр емкости.

Важно! При осмотре схемы учитываются размеры контактных зон.

Правила установки танталовых изделий:

  • требуется паяльная паста;
  • выбор места;
  • доступные способы пайки.

Чтобы танталовый конденсатор эффективно работал на плате, подбирается паяльная паста и наносится толщиной в 0.02 мм. Некоторые используют материалы с флюсом, такое также допускается. Основная проблема — это подбор оптимального режима пайки. При установке танталового конденсатора обращается внимание на маркировку, стоит обращать внимание на обозначение ёмкости.

Также показана полярность, номинальное напряжение. Проще всего восстанавливать конденсаторы стандартных типоразмеров. Процесс производится вручную либо на фабрике. Там с этой целью используются конвекционные либо инфракрасные печи. Помимо ручной пайки известным считается волновой метод.

Ручная пайка

Основное требование — поддержание оптимальной температуры для подогрева контакта. После пайки следует заняться чисткой. С этой целью подойдут растворы Prelete, Chlorethane, Terpene. Важное требование — это отсутствие такого элемента, как дихлорметан.

Переменные

Конденсаторы переменного типа изображены с перечеркнутыми двумя горизонтальными полосками. Особенность данного типа заключается в изменении емкости посредством воздействия механической силы. Напряжение на обкладке может изменяться, учитываются показатели в колебательных контурах.

Устройства применимы в схеме приемника либо передатчика. Элементы используются на пару со стабилизаторами, тримерами. Переменные конденсаторы, наравне с подстрочными элементами применяются в колебательных контурах. Их основная задача — измерение резонансной частоты. Как вариант, компоненты встречаются в цепях радиоприемника, используются на пару с усилителями.

Переменный тип

Если говорить об антенных устройствах, конденсаторы незаменимые для генераторов частоты. В качестве основы применяются твердые резисторы и органическая плёнка. На рынке представлены керамические варианты компактных размеров. Есть товары с одной или двумя секциями, у которых отличаются показатели емкости.

Если рассматривать многосекционные модели, они обозначаются, как 6 горизонтальных полосок в цепи. Также существует построечный тип для радиоаппаратуры. За основу элемента взят воздушный диэлектрик, который используется в цепи переменного тока. Конденсаторы применимы в блоках питания и фильтрах.

Важно! Радиолюбители знают о проблеме с низкой частотой и необходимостью подгонки ёмкости.

Конденсаторы-триммеры

Данный тип конденсаторов на схеме обозначен в виде двух горизонтальных полосок со стрелкой. Речь идёт о компактных элементах, использующихся в печатных платах. У них крайне низкие показатели емкости, учитывается незначительная частота. По структуре модель отличается от переменных конденсаторов.

Триммеры

Ионистор

Ионистор на схеме показан, как стандартный электролитический конденсатор — две горизонтальные полоски со знаком плюс. Элемент производится без диэлектрика и не обладает потенциальным зарядом. Знак «+» показывает полярность конденсатора на схеме.

По структуре ионистор содержит сепаратор, уплотнительный изолятор, а также электроды. Если смотреть параметры, учитывается такое:

  • внутреннее сопротивление,
  • предельный ток,
  • номинальное напряжение,
  • уровень саморазряда,
  • предельная емкость,
  • срок годности.

В принципиальной сети элемент используется в блоках питания. Также он подходит для таймера, других цифровых устройств. Даже если заглянуть в смартфон либо планшет, на плате найдётся данный элемент.

Ионистор

Температурный коэффициент

Когда изменяется температура окружающей среды, емкость конденсатора также меняется. Чтобы отслеживать данный коэффициент, берется в расчет показатель ТКЕ. По формуле он представляет собой соотношение начальной емкости и изменения температуры. Первоначально отслеживаются нормальные условия работы компонента.

При значительном повышении температуры используются линейные уравнения, в которых задаются показатели рабочих условий функционирования конденсатора. Также указывается стартовая ёмкость в качестве ориентира. Показатель ТКЕ необходим для подготовки описания к элементам.

Показатель ТКЕ

Если взглянуть на спецификацию, прописываются все параметры. При подборе компонентов пользователи желают знать, как устройство реагирует на изменение температуры. Чаще всего речь идет о постоянном показателе, поэтому стоит рассматривать график с диапазоном рабочих температур.

Маркировка

Если взглянуть на схему, отечественные компоненты отмечаются с набором характеристик:

  • ёмкость,
  • номинальное напряжение,
  • дата выпуска,
  • расположение маркировки на корпусе,
  • цветовая маркировка отечественных радиоэлементов.

Важно разбираться в показателях, уметь расшифровывать аббревиатуры. Таким образом, получится точно определить тип конденсатора.

Маркировка отечественных радиоэлементов

Ёмкость

Емкость конденсатора измеряется в фарадах (Ф), микрофарадах (мкФ) или пикофарадах (пФ) и прописываться рядом со значком элемента. На схемах учитывается постоянный, переменный, саморегулирующийся параметр. Номинальная емкость дублируется на корпусе конденсатора. Так, на элементе могут указываться обозначения:

  • 5П1 — 5,1 пФ.
  • h2 — 100 пФ.
  • 1Н — 1000 пФ.
Номинальная емкость

Номинальное напряжение

Показатель номинального напряжения измеряется в вольтах, регулируется ГОСТом 9665 — 77. Если взглянуть на схему, встречается надпись С1 100В. В данном случае говорится о номинальном напряжении в 100 вольт. Таким образом, определяется электролитическая прочность компонента. Специалист способен рассчитать толщину диэлектрика, учитывая прочие факторы.

Номинальное напряжение

Зная показатель напряжения сети, открывается представление о сфере использования элемента. Если не учитывать данный параметр, конденсатор может не справится с возложенной на него нагрузкой. Весь секрет заключается в типе используемой обкладки. Также в расчет берутся рабочие температуры.

Дата выпуска

Если присмотреться к элементам, в конце маркировки оказывается 4 цифры. Они показывают год, а также месяц изготовления элемента. К примеру, на конденсаторе может быть указано «9608». Из этого следует, что элемент изготовлен в 1996 году, в августе месяце. Правила нанесения маркировки прописаны в ГОСТе 30668-2000.

Маркировки по ГОСТу 30668-2000

Расположение маркировки на корпусе

Чтобы быстро отыскать необходимую информацию на корпусе конденсатора, маркировка находится на передней стороне. Если рассмотреть плёночный компонент, либо другой тип, регламент четко прописан в ГОСТе и дублируется в технических инструкциях. Производитель обязательно использует цветовые индикаторы полосками. и цифровые обозначения.

Цветовая маркировка отечественных радиоэлементов

По цветовой маркировке можно узнать информацию о множителе, номинальной емкости и даже рабочей температуре.

  • Золотистый цвет (указывает на низкий параметр множителя — 0.01 допуск составляет не более 5%).
  • Серебристый (множитель 0.1, показатель допуска не больше 10%).
  • Чёрный (множитель 1, допуск 20%).
  • Коричневый (указывает на емкость 1 мкФ, множитель равняется 10, а допуск не более 1%).
  • Красный (говорит о номинальной емкости 2 пф, множитель составлять 10 в квадрате, допуск около 2%).
  • Оранжевый (это элемент с ёмкостью 3 пф, множитель 10 в третьей степени).
  • Жёлтый цвет (элементы с емкостью 4 пф, множитель у них 10 в четвёртой степени).
  • Зелёный цвет (элементы с множителем 10 в пятой степени, показатель 4 пф)
  • Голубой цвет (на 6 пф, множитель 10 в 6 степени, отклонения 0.25 процентов).
  • Фиолетовый (допуск от 0.1 процентов, параметр множителя 10 в седьмой степени, а емкость 7 пФ).
  • Серый (допуск 0.05 процентов, ёмкость 8 пф, множитель — 10 в восьмой степени).
  • Белый (элемент на 9 пф, множитель 10 в девятой степени).
Цвета конденсаторов

Маркировка конденсаторов импортного производства

Рассматривая маркировку импортных конденсаторов, необходимо понимать, что первые цифры показывают емкости. Далее следует количество нолей и потом показателя ЕТК. Ниже указывается допустимое рабочее напряжение, к примеру, взять электролитический конденсатор с ёмкостью 100 пф, на нём будет обозначение «100n». Также прописывается допустимое напряжение, например, 120 вольт.

Выше подробно расписаны типы конденсаторов. Каждый из элементов имеет определённое обозначение на схеме. Чтобы разбираться в них, стоит изучить таблицу со значениями и цветами.

Емкость | Основная концепция Capacitamce

Емкость — одна из основных концепций электроники, и она широко используется, о чем свидетельствует количество конденсаторов, используемых в электронных схемах

Емкостное руководство В комплект входит:
Емкость Формулы конденсатора Емкостное реактивное сопротивление Параллельные конденсаторы Последовательные конденсаторы Диэлектрическая проницаемость и относительная диэлектрическая проницаемость Коэффициент рассеяния, тангенс угла потерь, СОЭ Таблица преобразования конденсаторов

После резисторов конденсаторы являются вторым наиболее часто используемым компонентом в электронной промышленности.Конденсаторы находят применение во всех типах схем, от логических схем до источников питания и радиочастотных схем до аудиосистемы. В дополнение к этому существует много типов конденсаторов, но, несмотря на их различия, все они основаны на основных понятиях емкости.

Что такое емкость

Емкость — это способность накапливать заряд. В простейшем виде конденсатор состоит из двух параллельных пластин. Было обнаружено, что когда батарея или любой другой источник напряжения подключен к двум пластинам, как показано, ток протекает в течение короткого времени, и одна пластина получает избыток электронов, а другая — слишком мало.Таким образом, одна пластина с избытком электронов заряжается отрицательно, а другая — положительно.

Charge stored between two plates on a capacitor Заряд сохраняется на двух пластинах конденсатора.

Если аккумулятор удален, конденсатор сохранит свой заряд. Однако, если резистор помещен поперек пластин, ток будет течь, пока конденсатор не разрядится.

Конденсаторы реальные

Конденсаторы

бывают самых разных форм, каждый со своими свойствами. Физические конденсаторы могут быть либо для поверхностного монтажа, либо с традиционными выводами, а также иметь различные форм-факторы и электрические характеристики.

Примечание о типах конденсаторов:

Существует множество различных типов конденсаторов. Хотя емкость является универсальной мерой, разные конденсаторы имеют разные характеристики с точки зрения таких элементов, как максимальный ток, частотная характеристика, размер, напряжение, стабильность, допуск и тому подобное. Для соответствия этим параметрам некоторые типы конденсаторов в некоторых приложениях лучше, чем другие,

Подробнее о Типы конденсаторов.

Selection of leaded & SMD types of capacitor.

Единицы или емкость

Необходимо уметь определять «размер» конденсатора. Емкость конденсатора — это мера его способности накапливать заряд, а основной единицей емкости является Фарад, названный в честь Майкла Фарадея.

Фарад определяется: конденсатор имеет емкость в один фарад, когда разность потенциалов в один вольт заряжает его одним кулоном электричества (т. Е.один усилитель на одну секунду).

Конденсатор с емкостью в один Фарад слишком велик для большинства электронных приложений, и обычно используются компоненты с гораздо меньшими значениями емкости. Используются три префикса (множители), µ (микро), n (нано) и p (пико):

Единицы измерения емкости Префиксы и множители
Префикс Множитель Терминология
мкм 10 -6 (миллионная) 1000000 мкФ = 1Ф
n 10 -9 (миллионная) 1000 нФ = 1 мкФ
п. 10 -12 (миллионно-миллионная) 1000 пФ = 1 нФ

Зарядка и разрядка конденсатора

Также можно посмотреть напряжение на конденсаторе, а также заряд.Ведь легче измерить на нем напряжение простым измерителем. Когда конденсатор разряжен, на нем нет напряжения. Точно так же, если он полностью заряжен, ток не течет от источника напряжения, и поэтому он имеет то же напряжение на нем, что и источник.

На самом деле в цепи всегда будет какое-то сопротивление, и поэтому конденсатор будет подключен к источнику напряжения через резистор. Это означает, что для зарядки конденсатора потребуется определенное время, а повышение напряжения не произойдет мгновенно.Было обнаружено, что скорость нарастания напряжения поначалу намного выше, чем после некоторой зарядки. В конце концов, он достигает точки, когда он практически полностью заряжен и ток почти не течет. Теоретически конденсатор никогда не заряжается полностью, так как кривая имеет асимптотический характер. Однако на самом деле он достигает точки, когда его можно считать полностью заряженным или разряженным и ток не течет.

Точно так же конденсатор всегда будет разряжаться через сопротивление.По мере того как заряд конденсатора падает, напряжение на пластинах уменьшается. Это означает, что ток будет уменьшен, и, в свою очередь, скорость, с которой уменьшается заряд, падает. Это означает, что напряжение на конденсаторе падает экспоненциально, постепенно приближаясь к нулю.

Скорость нарастания или спада напряжения зависит от сопротивления в цепи. Чем больше сопротивление, тем меньше передаваемый заряд и тем больше времени требуется для зарядки или разрядки конденсатора.

Voltage of capacitor as it charges and discharges. Напряжение конденсатора при его зарядке и разряде.

До сих пор рассматривался случай, когда батарея была подключена для зарядки конденсатора и отключена, а для ее зарядки был применен резистор. Если к конденсатору приложить переменную форму волны, которая по своей природе постоянно меняется, то он будет постоянно заряжаться и разряжаться. Для этого в цепи должен протекать ток. Таким образом, конденсатор пропускает переменный ток, но блокирует постоянный ток.В качестве таких конденсаторов используются для передачи сигнала переменного тока между двумя цепями, которые имеют разные установившиеся потенциалы.

Дополнительные основные понятия:
Напряжение Текущий Сопротивление Емкость Мощность Трансформеры RF шум Децибел, дБ Q, добротность
Вернуться в меню «Основные понятия». . .

.

PPT — Урок 6 Конденсаторы и емкость PowerPoint Presentation, скачать бесплатно

  • Урок 6 Конденсаторы и емкость

  • Сегодня мы: • узнаем, что такое конденсатор. • узнать определение емкости. • найти электрическое поле и напряжение внутри конденсатора с параллельными пластинами. • найти емкость конденсатора. • узнать, что диэлектрик — это материал с полярными молекулами. • узнать, как диэлектрики увеличивают емкость.• найти энергию, запасенную в конденсаторе и в электрическом поле. Класс 16

  • Раздел 1 Емкость, заряд и напряжение

  • Что такое конденсатор? Проводники, способные удерживать заряд. Кабели, руки и т. Д. Имеют емкость. Для наших целей: два проводника, один с зарядом + Q и один с зарядом −Q.

  • Что такое конденсатор? Мы «заряжаем» конденсатор, подключая его к аккумулятору. +

  • Что такое конденсатор? • Когда отсоединяем аккумулятор, на проводниках остается заряд.Мы «заряжаем» конденсатор, подключая его к батарее.

  • Что такое конденсатор? • Когда отсоединяем аккумулятор, на проводниках остается заряд. Мы «заряжаем» конденсатор, подключая его к батарее. • Если мы соединим проводники, заряд будет перетекать от одного к другому.

  • Почему конденсаторы полезны? Конденсаторы могут создавать однородные электрические поля. Мы используем их для ускорения или отклонения заряженных лучей и т. Д. Мы можем сохранить заряд для дальнейшего использования.Мы можем заряжать множество конденсаторов, а затем разряжать их за один раз, создавая очень большие токи на короткое время. Конденсаторы важны в цепях переменного тока (переменный ток = синусоидальный), но мы рассмотрим это позже.

  • Зарядка конденсатора Когда мы подключаем конденсатор к батарее: Заряд накапливается на проводниках. Заряд на + проводе равен заряду на отрицательном проводе и противоположен ему. Мы называем + Q «зарядом конденсатора». Напряжение на конденсаторе нарастает до тех пор, пока оно не станет равным напряжению батареи.В конденсаторе создается электрическое поле.

  • Зарядка конденсатора Q Мы обнаружили, что напряжение пропорционально заряду. В

  • Зарядка конденсатора Q Мы находим, что напряжение пропорционально заряду. В

  • Q = CV Емкость Если емкость большая — — конденсатор удерживает большой заряд при небольшом напряжении.

  • Секция 2 Конденсаторы с параллельными пластинами

  • Конденсаторы с параллельными пластинами , состоящие из двух пластин, каждая из которых имеет площадь A (форма не имеет значения), пластины разделены расстоянием d.

  • Конденсаторы с параллельными пластинами Электрическое поле — это сумма электрических полей положительно заряженного неба…

  • Конденсаторы с параллельными пластинами … и отрицательно заряженной пластины.

  • Конденсаторы с параллельными пластинами … и отрицательно заряженная пластина.

  • Конденсаторы с параллельными пластинами Электрические поля вне пластин компенсируются.

  • Конденсаторы с параллельными пластинами Электрические поля вне пластин компенсируются.Заставьте внешние поля исчезнуть.

  • Конденсаторы с параллельными пластинами Электрические поля между пластинами складываются. Просто совместите стрелки…

  • Конденсаторы с параллельными пластинами Заряды перемещаются внутрь пластин. Переместите символы + и — к центру.

  • Конденсаторы с параллельными пластинами Электрическое поле внутри однородно. Электрическое поле снаружи небольшое.

  • Раздел 3 Электрическое поле, напряжение и емкость в конденсаторе с параллельными пластинами

  • Электрическое поле конденсатора Мы можем найти электрическое поле в конденсаторе из закона Кулона и наших знаний о силовых линиях!

  • Электрическое поле конденсатора Силовые линии внутри конденсатора:

  • Электрическое поле конденсатора Силовые линии внутри конденсатора:

  • Электрическое поле конденсатора с конденсатором заряд Q и площадь пластины Точечный заряд с зарядом Q.+ + + + + + + +

  • Электрическое поле конденсатора • Силовые линии начинаются с положительного заряда в обоих случаях. • Поскольку положительный заряд одинаковый, количество силовых линий такое же. + + + + + + + +

  • Электрическое поле конденсатора ← одинаковые линии N → N между пластинами! + + + + + + + +

  • Электрическое поле конденсатора + + + + + + + +

  • d Мы знаем, как напряжение соотносится с электрическим полем, поскольку электрическое поле является постоянным .Конденсаторы с параллельными пластинами Мы всегда игнорируем знак минус, поэтому V будет положительным:

  • d Теперь мы можем найти емкость: Конденсаторы с параллельными пластинами

  • d Теперь мы можем найти емкость: Параллельно -пластинчатые конденсаторы • Если площадь пластины большая, конденсатор • может удерживать больший заряд. • Если расстояние между пластинами небольшое, заряды на двух пластинах • притягиваются друг к другу с большей силой, поэтому конденсатор может удерживать больший заряд.

  • Конденсатор с параллельными пластинами Уравнения

  • Раздел 4 Диэлектрики

  • Диэлектрики Диэлектрик — это изолятор с полярными молекулами, который помещен между пластинами конденсатора.

  • Диэлектрики Полярные молекулы вращаются в электрическом поле конденсатора.

  • Диэлектрики Чистый заряд внутри диэлектрика равен нулю.

  • Диэлектрики Но на поверхностях диэлектрика есть остатки заряда.

  • Диэлектрики Э пластин Этот заряд создает электрическое поле, которое противодействует электрическому полю пластин. E диэлектрика

  • Тип проблемы 1: Фиксированный заряд С диэлектриком: Без диэлектрика: Конденсатор заряжается с батареей до заряда Q. Батарея удаляется, а диэлектрик вставляется.

  • Тип проблемы 1: Фиксированный заряд С диэлектриком: конденсатор заряжается батареей до заряда Q. Батарея удаляется и вставляется диэлектрик.

  • Тип проблемы 1: Постоянный заряд Электрическое поле диэлектрика снижает напряжение на конденсаторе, в результате чего емкость увеличивается. Конденсатор заряжается вместе с батареей до заряда Q. Батарея вынимается и вставляется диэлектрик.

  • Тип проблемы 2: Фиксированное напряжение С диэлектриком: Без диэлектрика: Конденсатор подключен к батарее с напряжением V и остается подключенным, пока вставляется диэлектрик.

  • Тип проблемы 2: Фиксированное напряжение С диэлектриком: конденсатор подключен к батарее с напряжением V и остается подключенным, пока вставляется диэлектрик.

  • Тип проблемы 2: фиксированное напряжение Заряд диэлектрика вытягивает дополнительный заряд от батареи к пластинам, в результате чего емкость увеличивается. Конденсатор подключен к батарее с напряжением V и остается подключенным, пока вставляется диэлектрик.

  • Раздел 5 Энергия в конденсаторах и электрических полях

  • Энергия в конденсаторе Начните с двух параллельных пластин без заряда.Переместите один заряд с одной пластины на другую. Здесь нет электрического поля и силы, поэтому работы не требуется.

  • Энергия в конденсаторе После передачи заряда конденсатор имеет небольшой заряд и небольшое поле. Поле вызывает силу на следующий заряд, который мы перемещаем, заставляя нас выполнять работу.

  • Энергия в конденсаторе Когда заряд конденсатора равен q, напряжение равно q / C, а электрическое поле равно V / d = q / Cd. Сила на маленьком заряде dq составляет

    • Загрузить больше….

    Страница не найдена | MIT

    Перейти к содержанию ↓
    • Образование
    • Исследовательская работа
    • Инновации
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT
    • Подробнее ↓
      • Прием + помощь
      • Студенческая жизнь
      • Новости
      • Выпускников
      • О MIT
    Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
    Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

    Предложения или отзывы?

    .

    Емкость

    • • Что такое емкость?
    • • Диэлектрик.
    • • диэлектрическая проницаемость.
    • • Диэлектрическая прочность и максимальное рабочее напряжение.
    • • Расчет заряда конденсатора.

    Емкость

    Количество энергии, которое может хранить конденсатор, зависит от величины или ЕМКОСТИ конденсатора.Емкость (символ C) измеряется в базовой единице FARAD (символ F). Один фарад — это величина емкости, которая может хранить 1 кулон (6,24 x 10 18 электронов), когда он заряжен до напряжения 1 вольт. Однако Фарада слишком большая единица для использования в электронике, поэтому следующие подъединицы емкости более полезны.

    Дополнительный блок Аббревиатура Стандартное обозначение
    мкФ мкФ х 10 -6
    нано Фарады нФ х 10 -9
    пик Фарады пФ х 10 -12

    Однако помните, что при решении задач, связанных с емкостью, формулы, используемые значения должны быть в основных единицах измерения: фарадах, вольтах и ​​т. Д.Поэтому при вводе значения 0,47 нФ, например, в формулу (или ваш калькулятор), его следует вводить в фарадах, используя версию стандартной формы для технических обозначений: 0,47 x 10 -9 (Загрузите буклет с советами по математике, чтобы узнать больше Информация).

    Емкость зависит от четырех вещей;

    1. Площадь пластин

    2. Расстояние между пластинами

    3. Тип диэлектрического материала

    4. температура

    Из этих четырех наименьшее влияние на большинство конденсаторов оказывает температура.Стоимость большинства конденсаторов довольно стабильна в «нормальном» диапазоне температур.

    Значения конденсатора могут быть фиксированными или переменными. Большинство переменных конденсаторов имеют очень маленькое значение (несколько десятков или сотен пФ). Значение варьируется:

    • • Изменение площади пластин.
    • • Изменение толщины диэлектрика.

    Емкость (C) ПРЯМО ПРОПОРЦИОНАЛЬНА ОБЛАСТИ ДВУХ ПЛАСТИН , которые непосредственно перекрываются, чем больше площадь перекрытия, тем больше емкость.

    Емкость ОБРАТНО ПРОПОРЦИОНАЛЬНО РАССТОЯНИЮ МЕЖДУ ПЛАСТИНАМИ. т.е. если пластины раздвигаются, емкость уменьшается.

    Диэлектрик

    Электроны на одной пластине конденсатора воздействуют на электроны на другой пластине, вызывая искажение орбит электронов внутри диэлектрического материала (изолирующего слоя между пластинами). Величина искажения зависит от природы диэлектрического материала и измеряется диэлектрической проницаемостью материала.

    Разрешение

    Проницаемость указывается для любого конкретного материала как ОТНОСИТЕЛЬНАЯ ДОПУСТИМОСТЬ, которая является мерой эффективности диэлектрического материала. Это число без единиц, которое указывает, насколько диэлектрическая проницаемость материала больше, чем диэлектрическая проницаемость воздуха (или вакуума), для которого задана диэлектрическая проницаемость 1 (единица). Например, если диэлектрический материал, такой как слюда, имеет относительную диэлектрическую проницаемость 6, это означает, что конденсатор будет иметь диэлектрическую проницаемость, а значит, и емкость, в шесть раз больше, чем у конденсатора с такими же размерами, но диэлектриком которого является воздух.

    Диэлектрическая прочность

    Другой важный аспект диэлектрика — ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ. это указывает на способность диэлектрика выдерживать напряжение, приложенное к нему, когда конденсатор заряжен. В идеале диэлектрик должен быть как можно более тонким, чтобы обеспечить максимальную емкость для данного размера компонента. Однако чем тоньше диэлектрический слой, тем легче разрушаются его изоляционные свойства. Таким образом, диэлектрическая прочность определяет максимальное рабочее напряжение конденсатора.

    Максимальное рабочее напряжение (VDCwkg max)

    При использовании конденсаторов очень важно, чтобы максимальное рабочее напряжение, указанное производителем, не превышалось. В противном случае существует большая опасность внезапного пробоя изоляции внутри конденсатора. Поскольку в это время на конденсаторе существует максимальное напряжение (отсюда и пробой), большие токи будут протекать с реальным риском возгорания или взрыва в некоторых цепях.

    Заряд конденсатора.

    Заряд (Q) конденсатора зависит от комбинации вышеперечисленных факторов, которые можно представить вместе как емкость (C) и приложенное напряжение (V). Для компонента данной емкости соотношение между напряжением и зарядом является постоянным. Увеличение приложенного напряжения приводит к пропорциональному увеличению заряда. Это соотношение можно выразить формулой;

    Q = CV

    или

    C = Q / V

    или

    V = Q / C

    Где V — приложенное напряжение в вольтах.

    C — емкость в Фарадах.

    Q — количество заряда в кулонах.

    Итак, любая из этих величин может быть найдена, если известны две другие. Формулы можно легко переставить, используя простой треугольник, аналогичный тому, который используется для расчета закона Ома при проведении расчетов резисторов.

    .

    Похожие записи

    21.11.2024 0

    Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

    19.11.2024 0

    Новорожденный какает слизью: причины появления слизи в кале грудничка

    19.11.2024 0

    Гемангиома у новорожденных: причины, виды, лечение и профилактика

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
