Обозначение резисторов. Резисторы: виды, маркировка и обозначение на схемах — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое резисторы и для чего они используются. Какие существуют виды резисторов. Как расшифровывается цветовая маркировка резисторов. Как обозначаются резисторы на электрических схемах.

Содержание

Что такое резисторы и их основные характеристики

Резисторы — это пассивные электронные компоненты, основной функцией которых является создание электрического сопротивления в цепи. Они используются для ограничения тока, деления напряжения, защиты других компонентов и многих других целей в электронных схемах.

Основные характеристики резисторов включают:

Номинальное сопротивление — измеряется в омах (Ом)
Допустимое отклонение (допуск) — обычно ±1%, ±2%, ±5%, ±10%
Номинальная мощность — максимальная рассеиваемая мощность
Температурный коэффициент сопротивления (ТКС)
Рабочее напряжение

Виды резисторов по конструкции

Существует несколько основных видов резисторов в зависимости от их конструкции:

Проволочные резисторы

Изготавливаются путем намотки проволоки с высоким удельным сопротивлением на керамический каркас. Обладают высокой точностью и стабильностью, способны рассеивать большую мощность. Применяются в силовой электронике.

Углеродистые (композитные) резисторы

Состоят из проводящего углеродного наполнителя в изолирующей матрице. Недорогие, но имеют относительно большой разброс параметров. Используются в неответственных цепях.

Металлопленочные резисторы

Тонкая металлическая пленка наносится на керамическую подложку. Обладают хорошей точностью и стабильностью. Широко применяются в современной электронике.

Металлооксидные резисторы

Резистивный слой состоит из оксидов металлов. Сочетают преимущества металлопленочных и углеродистых резисторов. Используются в бытовой и промышленной электронике.

Цветовая маркировка резисторов

Для обозначения номинального сопротивления и допуска на корпусе резисторов часто используется цветовая маркировка в виде цветных полосок. Каждый цвет соответствует определенной цифре:

Черный — 0
Коричневый — 1
Красный — 2
Оранжевый — 3
Желтый — 4
Зеленый — 5
Синий — 6
Фиолетовый — 7
Серый — 8
Белый — 9

Первые две или три полоски обозначают значащие цифры, следующая — множитель, последняя — допуск. Например, красный-фиолетовый-оранжевый-золотой означает 27 кОм ±5%.

Обозначение резисторов на электрических схемах

На принципиальных электрических схемах резисторы обозначаются следующим образом:

Постоянные резисторы — прямоугольник
Переменные резисторы — прямоугольник со стрелкой
Подстроечные резисторы — прямоугольник с диагональной стрелкой

Рядом с обозначением указывается номинальное сопротивление и мощность. Например, R1 10 кОм 0.25 Вт.

Системы обозначений резисторов

В разное время использовались различные системы обозначения типов резисторов:

Система до 1968 года

Обозначение состояло из букв, отражающих конструктивно-технологические особенности. Например, МЛТ — металлопленочный лакированный теплостойкий.

Система с 1968 по 1980 год

Постоянные резисторы обозначались буквой С, переменные — СП. Далее шла цифра, указывающая группу по конструкции токонесущей части, и через дефис — номер конкретной конструкции. Например, С2-23 — постоянный металлопленочный резистор.

Система с 1980 года

Первый элемент — буква Р (постоянный), РП (переменный) или РН (набор). Второй — цифра 1 (непроволочный) или 2 (проволочный). Третий — номер разновидности конструкции. Например, Р1-12 — постоянный непроволочный резистор.

Как выбрать подходящий резистор

При выборе резистора для конкретного применения необходимо учитывать следующие факторы:

Требуемое номинальное сопротивление
Необходимая точность (допуск)

Рассеиваемая мощность в схеме
Рабочее напряжение
Температурный диапазон работы
Стабильность параметров
Частотные свойства (для ВЧ схем)
Стоимость и доступность

Правильный выбор резистора обеспечит надежную и долговременную работу электронного устройства.

Особые виды резисторов

Помимо обычных линейных резисторов существуют специальные виды с нелинейными характеристиками:

Термисторы

Резисторы, сопротивление которых сильно зависит от температуры. Бывают с отрицательным (NTC) и положительным (PTC) температурным коэффициентом. Используются для измерения и контроля температуры.

Варисторы

Резисторы, сопротивление которых уменьшается при увеличении приложенного напряжения. Применяются для защиты от перенапряжений.

Фоторезисторы

Резисторы, сопротивление которых зависит от интенсивности падающего света. Используются в схемах автоматического управления освещением.

Заключение

Резисторы являются одними из самых распространенных и важных компонентов в электронике. Понимание их видов, характеристик и способов маркировки необходимо для успешного проектирования и ремонта электронных устройств. Правильный выбор резисторов обеспечивает оптимальную работу схемы и надежность готового изделия.

Система обозначений и маркировка резисторов

До 1968 года обозначение резисторов состояло из букв, отражающих конструктивно-технологические особенности данного типа резистора, например, МЛТ — металлопленочный лакированный теплостойкий.

С 1968 года в соответствии с ГОСТ 13453-68 постоянные резисторы стали обозначаться буквой С, а переменные — буквами СП. По конструкции токонесущей части резисторы были разделены на шесть групп:

1 непроволочные углеродистые или бороуглеродистые;

2 непроволочные металлопленочные или металлооксидные;

3 непроволочные тонкопленочные композиционные;

4 непроволочные объемные композиционные;

5 проволочные;

6 резисторы для сверхвысоких частот.

Согласно ГОСТ, в обозначении резисторов после букв С или СП стоит цифра, указывающая номер группы, а затем через дефис — номер конкретной конструкции резистора. Например, обозначение С2-8 означает: резистор постоянный второй группы, восьмой вариант конструкции.

С 1980 года стала применяться другая система обозначений, также состоящая из трех элементов:

1 первый элемент — буквенный: Р — постоянный резистор, РП — переменный резистор, РН — набор резисторов;

2 второй элемент — цифра: 1 — непроволочный резистор, 2 — проволочный ре-I зистор;

3 третий элемент — цифра, обозначающая разновидность конструкции.

Например, Р2-15 означает: резистор постоянный, проволочный, 15-й вариант конструкции.

В конструкторской документации помимо типа резистора указывают номинальную мощность, номинальное сопротивление, допуск на сопротивление и ряд других параметров.

На принципиальных схемах резисторы изображают в виде прямоугольника с указанием сопротивления, мощности и порядкового номера (рис. 2.9).

а б в г д е ж

Рис. 2.9

Мощность указывают наклонными, продольными или поперечными линиями внутри прямоугольника: a — 0,125 Вт; б — 0,25 Вт; в — 0,5 Вт; г — 1 Вт; д — 2 Вт. Изображение переменных резисторов показано на рис. 2.9, е, а подстроечных — на рис. 2.9, ж.

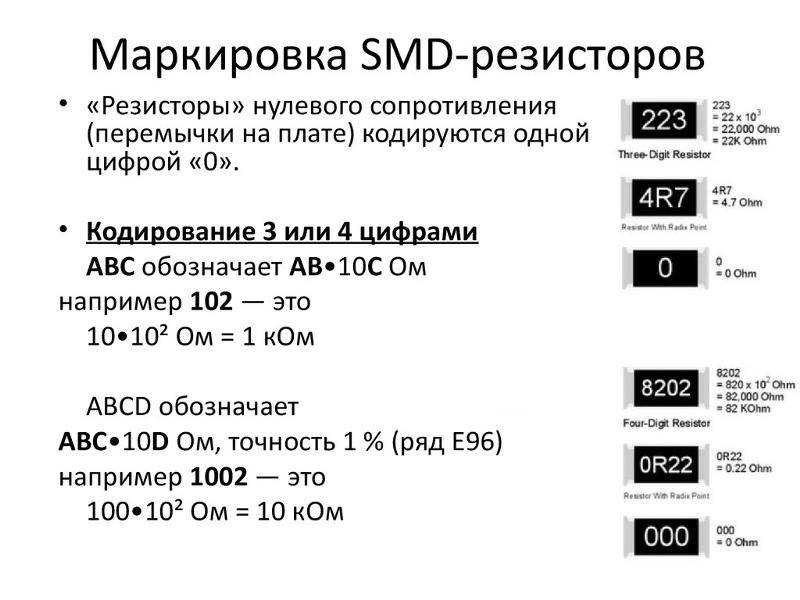

Основные параметры резисторов указывают на его корпусе, но для миниатюрных резисторов не хватает места на корпусе, поэтому ГОСТ 11076—69 предусматривает сокращенную буквенно-кодовую маркировку. При такой маркировке вместо запятой в наборе цифр, означающих номинальное значение сопротивления, ставят букву, указывающую, в каких единицах выражено сопротивление: R (или Е) — в омах, К — в килоомах, М — в мегаомах, G — в гигаомах, Т — в тераомах. При этом ноль, стоящий до или после запятой, не ставят. После указания величины номинального сопротивления ставят букву, обозначающую допуск, в соответствии с табл. 2.2.

В последние годы в соответствии с СТ СЭВ 1810—79 стала применяться международная система обозначений в соответствии с табл. 2.3.

Например, резистор с сопротивлением 0,47 кОм и допуском ±20 % маркируют К47В или К47М.

Таблица 2. 2. Маркировка резисторов по ГОСТ 11076—69

Допустимое

отклонение, % ±0,1 ±0,2 ±0,5 ±1 ±2 ±5 ±10 ±20 ±30 Обозначение Ж УД РЛИС ВФ

Таблица 2.3. Маркировка резисторов по СГ СЭВ 1810—79

Допустимое отклонение, % ±0,001 ±0,002 ±0,005 ±0,01 ±0,02 ±0,05

Обозначение Е L R P U X

Допустимое отклонение, % ±0,1 ±0,25 ±0,5 ±1 ±2 ±5 ±10 ±20 ±30

Обозначение В С D F GIKMN

Помимо буквенно-цифровой применяется цветовая индексация номинального сопротивления и допуска на корпусе резистора (ГОСТ 28883—90). Вблизи одного из торцов корпуса наносят 4 цветных полоски: первая обозначает первую цифру номинала, вторая — вторую цифру номинала, третья — множитель; четвертая — величину допуска, цвет полосок стандартизован.

Резисторы и сопротивления. Обозначение и маркировка резисторов

Добро пожаловать!

Комментарии и замечания пишите:

[email protected]

Единой инфраструктуры обозначения резисторов зарубежного производства нет. Каждая фирма-производитель имеет собственную систему обозначения резисторов.

В табл. 1.4 приведены сведения о действующей отечественной системе обозначения резисторов, а в табл. 1.5 — о старой.
Таблица 1.4. Действующая система обозначения резисторов

Элемент обозначения	Пример обозначения
первый	второй	третий
Р — резисторы постоянные	1 — непроволочные 2 — проволочные	Порядковый номер разработки	Р1–26
РП — резисторы переменные	РП2–12
TP — терморезисторы с отрицательным ТКС	Полупроврдниковые материалы не обозначаются	ТР-7
ТРП — терморезисторы с положительным ТКС	ТРП-5
BP — варисторы постоянные	ВР-14
ВРП — варисторы переменные	ВРП-11

Таблица 1.

5. Старая система обозначения резисторов

Элемент обозначения	Пример обозначения
первый	второй	третий
С — резисторы постоянные	1 — углеродистые и бороуглеродистые 2 — металлодиэлектрические и металлоокисные 3 — композиционные пленочные 4 — композиционные объемные 5 — проволочные	Порядковый номер разработки	С5–2
СП — резисторы переменные	СП1–3
СТ — терморезисторы	1 — кобальто-марганцевые 2 — медно-марганцевые 3 — медно-кобальто-марганцевые 4 — никель-кобальто-марганцевые	СТ2–3
СН — варисторы	1 — карбидо-кремниевые	СН1–2

В виду того что единой инфраструктуры обозначения резисторов зарубежного производства нет.

Каждая фирма-производитель имеет собственную систему обозначения резисторов, то практике нет необходимости изучать такие инфраструктуры, поскольку достаточная информация о номинале и допуске имеется на корпусе резистора, а по геометрическим величиным можно судить о его рассеиваемой мощности.
На рис. 1.1 и в табл. 1.6 приведены данные о геометрических величиных резисторов различной мощности. Для того, чтобы избежать путаницы при поставках резисторов зарубежного производства на отечественный рынок, большинство дилеров сопоставляет их с резисторами российского производства, называя их, к примеру, постоянные углеродистые резисторы типа С1–4 (импортные).
Рис. 1.1. Размеры корпусов резисторов-различной мощности

Таблица 1.6. Размеры резисторов

Мощность рассеивания, Вт	Размеры, мм
Н	D	L	d
0,062	3,2	1,5	28	0,48
0,125 mini	3,2	1,5	28	0,48
0,125	6,0	2,3	28	0,60
0,25 mini	3,2	1,5	28	0,48
0,25	6. 0	2,3	28	0,60
0,5	9,0	3,2	28	0,60
1,0	11,0	4,5	35	0,80
2,0	15,0	5,0	35	0,80

Integrated Publishing — ваш источник военных спецификаций и образовательных публикаций

Администрация — Навыки, процедуры, обязанности и т. д. военного персонала

Продвижение — Военный карьерный рост книги и т. д.

Аэрограф/метеорология — Метеорология основы, физика атмосферы, атмосферные явления и др.
Руководства по аэрографии и метеорологии военно-морского флота

Авиация — Принципы полетов, авиастроение, авиационная техника, авиационные силовые установки, справочники по авиационным частям, справочники по авиационным частям и т. д.
Руководства по авиации ВМФ | Авиационные аксессуары | Общее техническое обслуживание авиации | Руководства по эксплуатации вертолетов AH-Apache | Руководства по эксплуатации вертолетов серии CH | Руководства по эксплуатации вертолетов Chinook | и т.д…

Боевой — Служебная винтовка, пистолет меткая стрельба, боевые маневры, органическое вспомогательное вооружение и т. д.
Химико-биологические, маски и оборудование | Одежда и индивидуальное снаряжение | Боевая инженерная машина | и т.д…

Дайвинг — Руководства по водолазным работам и спасению различного снаряжения.

Чертежник — Основы, методы, составление проекций, эскизов и т. д.

Машиностроение — Основы и методы черчения, составление проекций и эскизов, деревянное и легкокаркасное строительство и т. д.
Военно-морское машиностроение | Армейская программа исследований прибрежных бухт | и т. д…

Еда и кулинария — Руководства по рецептам и оборудованию для приготовления пищи.

Логистика — Логистические данные для миллионов различных деталей.

Математика — Арифметика, элементарная алгебра, предварительное исчисление, введение в вероятность и т. д.

Медицинские книги — Анатомия, физиология, пациент уход, оборудование для оказания первой помощи, фармация, токсикология и т. д.
Медицинские руководства военно-морского флота | Агентство регистрации токсичных веществ и заболеваний

Военные спецификации — Государственные спецификации MIL и другие сопутствующие материалы

Музыка — Мажор и минор масштабные действия, диатонические и недиатонические мелодии, паттерны такта, и т.д.

Основы ядра — Теории ядерной энергии, химия, физика и т.
Справочники Министерства энергетики США

Фотография и журналистика — Теория света, оптические принципы, светочувствительные материалы, фотофильтры, копирование редактирование, написание публикаций и т. д.
Руководства по фотографии и журналистике военно-морского флота | Руководство по армейской фотографии, печати и журналистике

Религия — Основные религии мира, функции поддержки богослужений, свадьбы в часовне и т. д.

Индивидуальный резистор в миллиомах MQEC

Пользовательский резистор в миллиомах MQEC

МКЭК

Max-Quality Electric Co., LTD.


Сверхнизкое сопротивление (~ 1 мОм) подходит для обнаружения тока большой мощности. Шаги и высота регулируются в зависимости от условий монтажа. Все изделия, изготовленные по индивидуальному заказу.

Размеры Спецификация
МБ	г.в.

МК	МС

М	МР

Размер Код	Размеры в дюймах (мм)
Размер Код	и	б	диаметр
MR04	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,016 (0,4)
MR06	0,039 (1 Макс. )	0,118±0,019 (3,0±0,5)	0,024 (0,6)
MR07	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,028 (0,7)
MR08	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,031 (0,8)
MR09	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,035 (0,9)
MR10	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,039 (1,0)
MR11	0,039 (1 Макс. )	0,118±0,019 (3,0±0,5)	0,043 (1,1)
MR12	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,047 (1,2)
MR13	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,051 (1,3)
MR14	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,055 (1,4)
MR15	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,059 (1,5)
MR16	0,039 (1 Макс. )	0,118±0,019 (3,0±0,5)	0,063 (1,6)
MR18	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,071 (1,8)
MR20	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,079 (2,0)
MR23	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,091 (2.3)
MR26	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,102 (2,6)
MR29	0,039 (1 Макс. )	0,118±0,019 (3,0±0,5)	0,114 (2,9)
MR40	0,039 (1 Макс.)	0,118±0,019 (3,0±0,5)	0,157 (4,0)
Пожалуйста, проконсультируйтесь с нами по поводу размеров «P» и «H».

Часть Обозначение	Символ	Максимум Ток Номинал (А)	Сопротивление Диапазон	Сопротивление Допуск	Т.К.Р. (частей на миллион/°C) Макс.	Номинальный Окружающая среда Температура	Эксплуатация Температура Диапазон
MR04	04	2	100 мОм-200 мОм	F：±1% G：±2% J:±5% K:±10%	±100	+70°C	-40°C до +180°C
MR06	06	3	50 мОм — 100 мОм
MR07	07	4	30 мОм — 70 мОм
MR08	08	4,5	20 мОм — 50 мОм
MR09	09	5	20 мОм — 40 мОм
МР10	10	5,5	15 мОм — 30 мОм
MR11	11	6	15 мОм — 20 мОм
MR12	12	7	10 мОм — 20 мОм
MR13	13	7,5	10 мОм — 20 мОм
MR14	14	8	10 мОм — 20 мОм
MR15	15	9	10 мОм — 20 мОм
MR16	16	9,5	10 мОм — 15 мОм
MR18	18	11	5 мОм — 10 мОм
MR20	20	12	5 мОм — 10 мОм
МР23	23	14	3 мОм — 10 мОм
MR26	26	18	3 мОм — 5 мОм
MR29	29	21	3 мОм — 5 мОм
МР40	40	50	1 мОм — 4 мОм

908:25

НОМЕР ДЕТАЛИ

МР

—

МБ

—

Дж

—

Р010

↓

Тип
МР	Пользовательский Миллиом Резистор

Символ
04	4 мм
09	9 мм
18	18 мм
04~40мм

Поверхность Обработка
	:Нет
Сн	:SN
Ag	: Ag
Медь	: Cu

Стиль

МБ

г.

в.

МК

МС

МР

Вставка Шаг
10	:10мм
15	: 15 мм
20	: 20 мм
25	: 25 мм

Сопротивление Допуск
Ф	±1%
Г	±2%
Дж	±5%
К	±10%

Номинал Сопротивление
Р001	=1 мОм
R010	=10 мОм
Р100	=100 мОм
R0025	=2,5 мОм

Скачать пользовательский Миллиом Спецификация резистора (pdf)
