Обозначение тиристоров: буквенно-цифровая классификация и маркировка

Какие буквенные обозначения используются для параметров тиристоров. Как расшифровывается маркировка тиристоров. Каковы основные параметры динисторов и тиристоров. Как осуществляется управление мощностью нагрузки с помощью тиристоров.

Буквенные обозначения параметров тиристоров

Для обозначения параметров тиристоров используется система буквенных обозначений, которая включает как отечественные, так и международные варианты. Рассмотрим некоторые основные параметры и их обозначения:

• Uзс (UD) — постоянное напряжение в закрытом состоянии
• Uзс,нп (UDSM) — импульсное неповторяющееся напряжение в закрытом состоянии
• Uобр (UR) — постоянное обратное напряжение
• Uпроб (U(BR)) — обратное напряжение пробоя
• Iос (IT) — постоянный ток в открытом состоянии
• Iу,от (IGT) — отпирающий постоянный ток управления

Знание этих обозначений позволяет легко ориентироваться в технической документации и спецификациях тиристоров.

Расшифровка маркировки тиристоров

Маркировка тиристоров содержит важную информацию об их характеристиках. Как правильно читать эту маркировку?

Условное обозначение тиристоров включает следующие элементы:

• Буква К — указывает на кремниевый полупроводник
• Буква У — обозначает тиристор (Н — для динистора)
• Цифра класса мощности (1 — ток анода <0,3А, 2 — ток анода >0,3А)
• Порядковый номер разработки

Например, КУ202 расшифровывается как кремниевый тиристор большой мощности.

Существует также альтернативная система маркировки:

• Т/ТС — тиристор/симметричный тиристор
• 3 цифры класса
• 1-2 цифры максимального тока в амперах
• 1-2 цифры максимального обратного напряжения

Пример: Т123-20-10 — тиристор типа 122 на ток 20А и напряжение 1000В.

Основные параметры динисторов и тиристоров

К ключевым параметрам, характеризующим динисторы и тиристоры, относятся:

• Допустимое обратное напряжение Uoбр
• Напряжение в открытом состоянии Uпр при заданном прямом токе
• Допустимый прямой ток Iпр
• Времена включения tвкл и выключения tвыкл

Эти параметры определяют область применения и режимы работы тиристоров в электронных схемах.

Управление мощностью нагрузки с помощью тиристоров

Как осуществляется регулирование мощности с использованием тиристоров? Основной принцип заключается в «вырезании» части синусоиды переменного напряжения, подаваемого на нагрузку. Это позволяет:

• Регулировать скорость вращения электродвигателей
• Управлять мощностью, выделяемой на нагревателях
• Контролировать выходное напряжение мощных источников питания

При этом стремятся гальванически развязать схему управления тиристором от силовой цепи с помощью импульсных трансформаторов или оптоэлектронных приборов.

Схемы включения тиристоров для регулирования мощности

Существуют различные схемы включения тиристоров для эффективного управления мощностью нагрузки:

• Использование одного управляемого тиристора — позволяет регулировать мощность в одной полуволне синусоиды
• Параллельное соединение управляемых тиристоров — повышает эффективность регулирования
• Включение тиристора в диагональ диодного моста

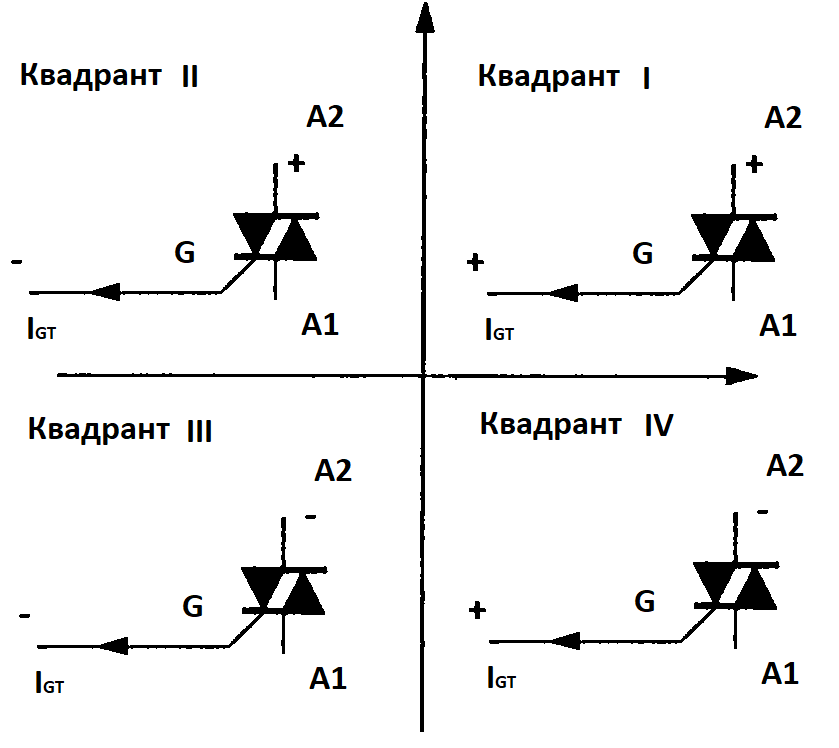

• Применение симисторов — упрощает силовую часть схемы, позволяя управлять обеими полярностями напряжения

Выбор конкретной схемы зависит от требований к диапазону и точности регулирования мощности.

Использование оптоэлектронных приборов в схемах управления тиристорами

Применение оптоэлектронных элементов в цепях управления тиристорами имеет ряд преимуществ:

• Повышение эффективности управления
• Обеспечение гальванической развязки между цепью управления и силовой цепью
• Возможность управления мощными тиристорами с помощью слаботочных сигналов
• Совместимость с микропроцессорными системами управления

Фототиристоры и фотосимисторы со встроенными оптоэлектронными схемами управления позволяют коммутировать токи до 10А при напряжениях до 1000В, потребляя по цепи управления всего 1,5-10 мА.

Применение тиристоров в современной электронике

Тиристоры находят широкое применение в различных областях современной электроники:

• Регуляторы мощности в бытовой технике
• Системы управления электроприводами
• Источники бесперебойного питания
• Устройства плавного пуска электродвигателей
• Преобразователи частоты
• Зарядные устройства для аккумуляторов

Развитие технологий производства и появление новых типов тиристоров, таких как IGCT (Integrated Gate-Commutated Thyristor), позволяет расширять сферы их применения, особенно в силовой электронике и энергетике.

Буквенные обозначения параметров тиристоров — DataSheet

Перейти к содержимому

Буквенное обозначение		Параметр
Отечественное	Международное
Uзс	UD	Постоянное напряжение в закрытом состоянии — наибольшее прямое напряжение, которое может быть приложено к прибору и при котором он находится в закрытом состоянии.
Uзс, нп	UDSM	Импульсное неповторяющееся напряжение в закрытом состоянии Uзс, нп — наибольшее мгновенное значение любого неповторяющегося напряжения на аноде, не вызывающее его переключение из закрытого состояния в открытое.
Uобр	UR	Постоянное обратное напряжение  — наибольшее напряжение, которое может быть приложено к прибору в обратном направлении.
Uпроб	U(BR)	Обратное напряжение пробоя — обратное напряжение прибора, при котором обратный ток достигает заданного значения.
Uпрк	U(BO)	Напряжение переключения — прямое напряжение, соответствующее точке переключения (перегиба вольт-амперной характеристики).
Uос	UT	Напряжение в открытом состоянии — падение напряжения на тиристоре в открытом состоянии.
Uoc, и	UTM	Импульсное напряжение в открытом состоянии — наибольшее мгновенное значение напряжения в открытом состоянии, обусловленное импульсным током в открытом состоянии заданного значения.
Uот, и	—	Импульсное отпирающее напряжение — наименьшая амплитуда импульса прямого напряжения, обеспечивающая переключение (динистора, тиристора) из закрытого состояния в открытое.
Uy, от	UGТ	Постоянное отпирающее напряжение управления — напряжение между управляющим электродом и катодом тринистора, соответствующее отпирающему постоянному току управления.
Uy, от, и	UGTM	Импульсное отпирающее напряжение управления — импульсное напряжение на управляющем электроде, соответствующее импульсному отпирающему току управления.
Uу, нот	UGD	Неотпирающее постоянное напряжение управления — наибольшее постоянное напряжение на управляющем электроде, вызывающее переключение тринистора из закрытого состояния в открытое.
Uзс,п	UDRM	Повторяющиеся импульсное напряжение в закрытом состоянии — наибольшее мгновенное значение напряжения в закрытом состоянии, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения.
Uобр,п	URRM	Повторяющееся импульсное напряжение — наибольшее мгновенное значение обратного напряжения, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения.
Uy, з	UGQ	Запирающее постоянное напряжение управления — постоянное напряжение управления тиристора, соответствующее запирающему постоянному току управления.
Uy, з, и	UGQM	Запирающее импульсное напряжение управления — импульсное напряжение управления тиристора, соответствующее запирающему току управления.
Uy, нз	UGH	Незапирающее постоянное напряжение — наибольшее постоянное напряжение управления, не вызывающее выключение тиристора.
Uпop	UT(TO)	Пороговое напряжение — значение напряжения тиристора, определяемое точкой пересечения линии прямолинейной аппроксимации характеристики открытого состояния с осью напряжения.
Iзс	ID	Постоянный ток в закрытом состоянии — ток в закрытом состоянии при определенном прямом напряжении.
Iос, ср	ITAV	Cредний ток в открытом состоянии — среднее за период значение тока в открытом состоянии.
Iобр	IR	Постоянный обратный ток — обратный анодный ток при определенном значении обратного напряжения.
Iпрк	I(BO)	Ток переключения — ток через тиристор в момент переключения (Uпрк и Iпрк указываются только для динисторов).
Iос, п	ITRM	Повторяющийся импульсный ток в открытом состоянии — наибольшее мгновенное значение тока в открытом состоянии, включая все повторяющиеся переходные токи.
Iос, удр	ITSM	Ударный ток в открытом состоянии — наибольший импульсный ток в открытом состоянии, протекание которого вызывает превышение допустимой температуры перехода, но воздействие которого за время срока службы тиристора предполагается с ограниченным числом повторений.
Iос	IT	Постоянный ток в открытом состоянии — наибольшее значение тока в открытом состоянии.
Iзс, п	IDRM	Повторяющийся импульсный ток в закрытом состоянии — импульсный ток в закрытом состоянии, обусловленный повторяющимся импульсным напряжением в закрытом состоянии.
Iобр, п	IRRM	Повторяющийся импульсный обратный ток — обратный ток, обусловленный повторяющимся импульсным обратным напряжением.
Iу, от	IGT	Отпирающий постоянный ток управления — наименьший постоянный ток управления, необходимый для включения тиристора (из закрытого состояния в открытое).
Iу, от, и	IGD	Отпирающий ток управления — наименьший импульсный ток управления, необходимый для включения тиристора.
Iу, з, и	IGQM	Запирающий импульсный ток управления — наибольший импульсный ток управления, не вызывающий включение тиристор.
Iуд	IH	Ток удержания — наименьший прямой ток тиристора, необходимый для поддержания тиристора в открытом состоянии.
Iвкл	IL	Ток включения тиристора — наименьший основной ток, необходимый для поддержания тиристора в открытом состоянии после окончания импульса тока управления после переключения тиристора из закрытого состояния в открытое.
Iз	ITQ	Запираемый ток тиристора — наибольшее значение основного тока, при котором обеспечивается запирание тиристора по управляющему электроду.
Pср	PT(AV)	Cредняя рассеиваемая мощность — сумма всех средних мощностей, рассеиваемых тиристором.
ty, вкл, t3, вкл	tt, tgt	Время включения тиристора — интервал времени, в течение которого тиристор включается отпирающим током управления или переключается из закрытого состояния в открытое импульсным отпирающим током.
ty,пнp, tнp	tr, tgr	Время нарастания — интервал времени между моментом, когда основное напряжение понижается до заданного значения, и моментом, когда оно достигает заданного низкого значения при включении тиристора отпирающим током управления или переключении импульсным отпирающим напряжением.
tвыкл	tg	Время выключения  — наименьший интервал времени между моментом, когда основной ток тиристора после внешнего переключения основных цепей понизится до нуля, и моментом, в который определенное основное напряжение проходит через нулевое значение без переключения тиристора.
(dUзc/dt)кр	(dUD/dt)crit	Критическая скорость нарастания напряжения в закрытом состоянии  — наибольшее значение скорости нарастания напряжения в закрытом состоянии, которое не вызывает переключение тиристора из закрытого состояния в открытое.
(dUзс/dt)ком	(dUD/dt)com	Критическая скорость нарастания коммутационного напряжения  — наибольшее значение скорости нарастания основного напряжения, которое после нагрузки током в открытом состоянии или обратном проводящем состоянии в противоположном направлении не вызывает переключение тиристора из закрытого состояния в открытое.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

14.3 Условное обозначение тиристоров

Условное обозначение динисторов и тиристоров содержит информацию о материале полупроводника (буква K, обозначении типа прибора: (динистор -буква H, тиристор — буква У), классе по мощности (1 — ток анода <0,3А, 2 — ток анода > 0,3 А) и порядковом номере разработки. Например:

КН102— динистор кремниевый, малой мощности;

КУ202 — тиристор кремниевый, большой мощности.

Существует также условное обозначение тиристоров в виде буквы (Т – тиристор, ТС – тиристор симметричный), трех цифр класса, одной или двух цифр, обозначающих ток в А, и одной или двух цифр, обозначающих максимально допустимое обратное напряжение тиристора. Например:

Т123-20-10 – тиристор, типа 122, рассчитанный на максимальный ток 20 А и максимально допустимое обратное напряжение 1000 В.

ТС106-10-8 – тиристор симметричный, рассчитанный на максимальный ток 10 А и максимально допустимое обратное напряжение 800 В.

К основным параметрам динисторов и тиристоров относятся:

• допустимое обратное напряжение U_oбр;

• напряжение в открытом состоянии U_пр при заданном прямом токе;

• допустимый прямой ток I_пр;

• времена включения t_вкл и выключения t_выкл.

Управление мощность нагрузки с помощью тиристоров разного типа основано на “вырезании” части синусоиды переменного напряжения, подаваемого на нагрузку. Это дает возможность регулировать скорость вращения электродвигателей, мощность, выделяемую на нагревателях, управлять выходным напряжением мощных источников питания и т.п. При этом стремятся гальванически развязать схему управления тиристором от силовой цепи. Такую гальваническую развязку осуществляют с помощью импульсных трансформаторов или с помощью оптоэлектронных приборов.

Применение одного управляемого тиристора “вырезает” часть синусоиды только при одной ее полярности, что снижает регулируемую мощность (рис.14.6 а). При подаче управляющего импульса на УЭ тиристора, последний открывает и через нагрузку протекает значительный ток. После снятия управляющего импульса тиристор закрывается, как только напряжение пройдет через ноль. Изменяя частоту следования управляющих импульсов, можно изменять форму синусоиды, а значит, и значение эффективного напряжения, подаваемого на нагрузку.

Для повышения эффективности регулирования используют параллельное соединение управляемых тиристоров (рис.14.6 б) или тиристор включают в диагональ диодного моста. Использование симисторов значительно упрощает силовую часть схемы (рис.14.6 в). За счет симметричной ВАХ симистор управляет формой синусоидального напряжения обоих полярностей, что делает его применение эффективным и более экономичным.

Использование в цепи управления оптоэлектронных приборов повышает эффективность управления (рис.14.6 в). В настоящее время оптоэлектронные схемы управления встраиваются в корпус силового прибора. Такие приборы называются фототиристорами или фотосимисторами. В них управляющий электрод заменен инфракрасным светодиодом и фотоприемником со схемой управления. Основным достоинством таких приборов является гальваническая развязка цепи управления от силовой цепи. Такой прибор потребляет по входу управления светодиодом ток около 1,5…10 мА и коммутирует в выходной цепи переменный ток 0,3…10 А при напряжении до 1000 B. Такие приборы находят широкое применение в качестве ключей переменного тока с изолированным управлением. Они также могут использоваться при управлении более мощными тиристорами или симисторами, обеспечивая при этом гальваническую развязку цепей управления. Малое потребление цепи управления позволяет подключать фототиристор непосредственно к выходу микропроцессоров и микро-ЭВМ.
