Какие существуют системы маркировки диодов. Как расшифровать обозначения отечественных и импортных диодов. Как обозначаются диоды на электрических схемах. Какие бывают виды цветовой маркировки диодов.
Системы маркировки полупроводниковых диодов
Для маркировки диодов используются различные системы обозначений. Рассмотрим основные из них:
Новая система маркировки отечественных диодов
Эта система состоит из нескольких элементов:
- Первый элемент (цифра или буква) обозначает исходный полупроводниковый материал:
- Г или 1 — германий
- К или 2 — кремний
- А или 3 — арсенид галлия
- И или 4 — соединения индия
- Второй элемент (буква) обозначает подкласс диода, например:
- Д — выпрямительные и импульсные диоды
- С — стабилитроны
- В — варикапы
- Третий элемент (цифра) указывает на функциональные возможности
- Четвертый элемент — порядковый номер разработки
- Пятый элемент (буква) — разновидность прибора
Старая система маркировки отечественных диодов
В этой системе используется следующая структура обозначений:
- Первый элемент — буква Д (диод)
- Второй элемент — номер, обозначающий тип диода:
- 1-100 — точечные германиевые
- 101-200 — точечные кремниевые
- 201-300 — плоскостные кремниевые
- 801-900 — стабилитроны
- Третий элемент (буква) — разновидность прибора
Маркировка импортных диодов
Для импортных диодов используются стандарты маркировки JEDEC (США) и PRO ELECTRON (Европа). Они отличаются от отечественных систем обозначений. При выборе аналогов следует использовать специальные таблицы соответствия.
Расшифровка обозначений диодов
Рассмотрим на примерах, как расшифровываются обозначения диодов:
Пример расшифровки по новой системе
Диод КД202А:
- К — кремниевый диод
- Д — выпрямительный диод
- 202 — назначение и номер разработки
- А — разновидность прибора
Пример расшифровки по старой системе
Диод Д226Б:
- Д — диод
- 226 — плоскостной кремниевый диод
- Б — разновидность прибора

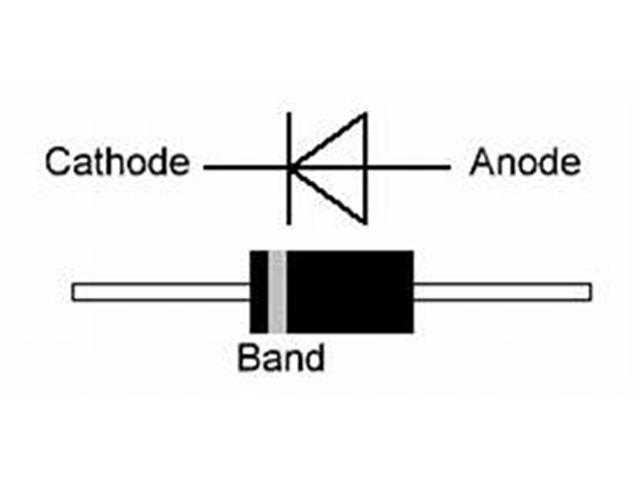

Цветовая маркировка диодов
Для некоторых типов диодов используется цветовая маркировка в виде точек и полосок. Основные особенности такой маркировки:
- Маркировочные полосы могут располагаться как со стороны анода, так и со стороны катода
- При наличии нескольких полос нужно обращать внимание на их толщину
- Важны метки, определяющие полярность выводов
- При совпадении цвета маркировки у разных типов диодов следует учитывать цвет корпуса
Примеры цветовой маркировки некоторых типов диодов
- Семейство Д9 — одно-два цветных кольца в районе анода
- КД102 — цветная точка в районе анода, корпус прозрачный
- КД103 — цветная точка и цветной корпус
- КД226, КД243 — цветное кольцо в районе катода
- КД247 — два цветных кольца в районе катода
- КД410 — цветная точка в районе анода
Обозначение диодов на электрических схемах
На электрических схемах диоды обозначаются следующим образом:
- Условное графическое обозначение — треугольник (символ анода) и пересекающая его линия (символ катода)
- Буквенный код — VD
- Стрелка указывает направление проводимости
Этим обозначением маркируют как отдельные диоды, так и целые группы, например выпрямительные столбы. На основе базового символа созданы обозначения для полупроводниковых диодов с особыми свойствами.

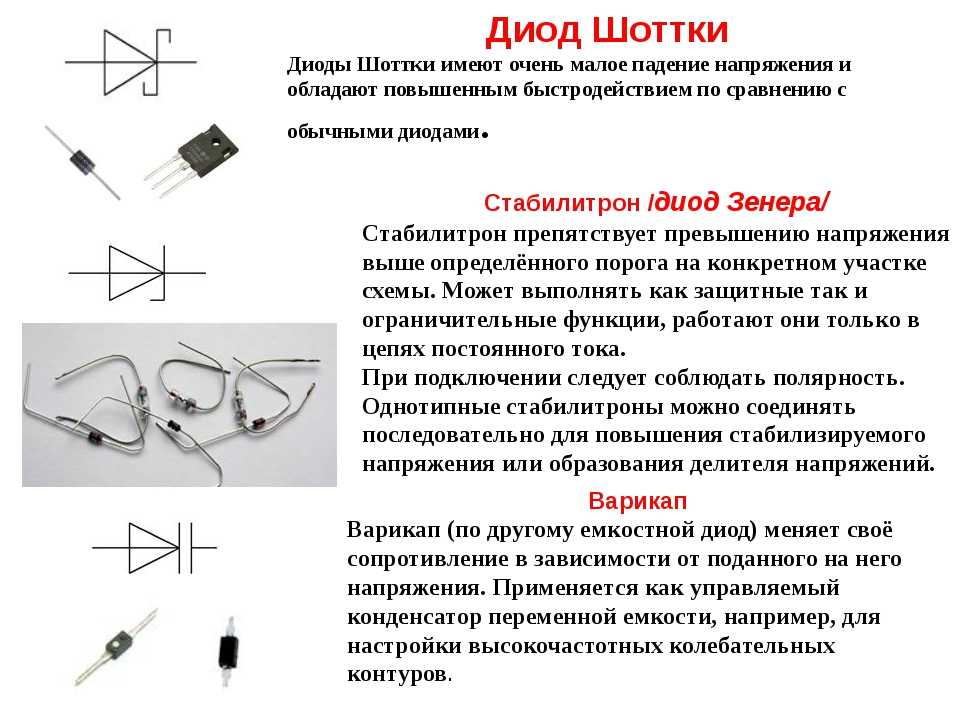

Виды диодов и их основные характеристики
Существует множество разновидностей диодов, различающихся по своим характеристикам и назначению:
Выпрямительные диоды
Предназначены для преобразования переменного тока в постоянный. Основные характеристики:
- Максимальный прямой ток
- Максимальное обратное напряжение
- Падение напряжения в прямом направлении
Импульсные диоды
Используются в импульсных схемах. Ключевые параметры:
- Время восстановления обратного сопротивления
- Емкость перехода
- Максимальная частота переключения
Стабилитроны
Применяются для стабилизации напряжения. Важные характеристики:
- Напряжение стабилизации
- Минимальный и максимальный ток стабилизации
- Температурный коэффициент напряжения стабилизации
Как правильно выбрать диод для конкретной задачи
При выборе диода для определенного применения следует учитывать несколько факторов:
- Определите тип необходимого диода (выпрямительный, импульсный, стабилитрон и т.д.)
- Учитывайте рабочее напряжение и ток в схеме
- Обратите внимание на частотные характеристики (для высокочастотных схем)
- Рассмотрите температурный диапазон работы устройства
- Учтите конструктивные особенности (тип корпуса, способ монтажа)
Правильный выбор диода обеспечит надежную и эффективную работу вашего устройства.
Современные тенденции в производстве и применении диодов
В настоящее время наблюдаются следующие тенденции в области производства и использования диодов:
- Миниатюризация компонентов для применения в компактных устройствах
- Повышение эффективности и снижение потерь, особенно в силовой электронике
- Разработка диодов с улучшенными частотными характеристиками для высокоскоростных схем
- Создание специализированных диодов для новых областей применения (например, оптоэлектроника, ВЧ-техника)
- Внедрение новых материалов (например, карбид кремния) для улучшения характеристик
Эти тенденции позволяют создавать более совершенные электронные устройства с улучшенными характеристиками и расширенными возможностями.
Буквенные обозначения параметров диодов, стабилитронов, варикапов и стабисторов — DataSheet
Перейти к содержимому
| Буквенное обозначение по ГОСТ 25529-82 | Параметр | |
| Отечественное | Международное | |
| Общие параметры диодов | ||
| Iпp | IF | Постоянный прямой ток. |
| Iпp, и | IFM | Импульсный прямой ток. |
| Iпp, cp | IF(AV) | Средний прямой ток. |
| Iобр | IR | Постоянный обратный ток. |
| Iобр, и | IRM | Импульсный обратный ток. |
| Iобр, воc | IRR | Обратный ток восстановления. |
| Uпр | UF | Постоянное прямое напряжение. |
| Uпp, и | UFM | Импульсное прямое напряжение. |
| Uпp, cp | UF(AV) | Среднее прямое напряжение. |
| Uo6p | UR | Постоянное обратное напряжение. |
| Uo6p, и | URM | Импульсное обратное напряжение. |
| Uпpoб | U(BR) | Пробивное напряжение. |
| Uпp, вос | UFR | Напряжение прямого восстановления. |
| Uпp, и, вос | UFRM | Импульсное напряжение прямого восстановления. |
| Pпp | PF | Прямая рассеиваемая мощность. |
| Ри | PM | Импульсная рассеиваемая мощность. |
| Pсp | P | Средняя рассеиваемая мощность. |
| Робр | PR | Обратная рассеиваемая мощность. |
| rдиф | r | Дифференциальное сопротивление. |
| rп | rs | Последовательное сопротивление потерь. |
| RΘ | Rth | Тепловое сопротивление. |
| RΘи | RthP | Импульсное тепловое сопротивление. |
| RΘпер-окр | Rthja | Тепловое сопротивление переход-среда. |
| RΘпep-кop | Rthjc | Тепловое сопротивление переход-корпус. |
| Сд | Ctot | Общая емкость. |
| Спер | Cj | |
| Скор | Ccase | Емкость корпуса. |
| Qвос | — | Заряд восстановления. |
| Qнк | Qs | Накопленный заряд. |
| tвос, обр | trr | Время обратного восстановления. |
| tвос, пр | tfr | Время прямого восстановления. |
| Параметры выпрямительных диодов | ||
| Iпр, и, п | IFRM | Повторяющийся импульсный прямой ток. |
| Iвп, ср | IO | Средний выпрямленный ток. |
| Iпр, д | IF(RMS) | Действующий прямой ток. |
| Iпр, уд | IFSM | Ударный прямой ток. |
| Iпрг | I(OV) | Ток перегрузки. |
| Iобр, и, п | IRRM | Повторяющийся импульсный ток. |
| Iобр, ср | IR(AV) | Средний обратный ток. |
| Uoбp, и, р | URWM | Рабочее импульсное обратное напряжение. |
| Uoбp, и, п | URRM | Повторяющееся импульсное обратное напряжение. |
| Uoбp, и, нп | URSM | Неповторяющееся импульсное обратное напряжение. |
| Uпop | U(TD) | Пороговое напряжение. |
| Рпр, ср | PF(AV) | |
| Робр, ср | PR(AV) | Средняя обратная рассеиваемая мощность. |
| Робр, и, п | PRRM | Повторяющаяся импульсная обратная рассеиваемая мощность. |
| Параметры стабилитронов | ||
| Iст | Iz | Ток стабилизации стабилитрона. |
| Iст, и | IZM | Импульсный ток стабилизации стабилитрона. |
| Iст min | Iz min | Минимально допустимый ток стабилизации стабилитрона. |
| Iст max | Iz max | Максимально допустимый ток стабилизации стабилитрона. |
| Uст | Uz | Напряжение стабилизации стабилитрона. |
| rст | rz | Дифференциальное сопротивление стабилитрона. |
| αUст | αUZ; SZ | Температурный коэффициент напряжения стабилизации стабилитрона. |
| δUст; ΔUст | δUZ | Временная нестабильность напряжения стабилизации стабилитрона. |
| Основные параметры варикапов, шумовых диодов и стабисторов | ||
| QB | Q, M | Добротность варикапа. |
| Кс | — | Коэффициент перекрытия по емкости варикапа. |
| — | Unz | Постоянное напряжение шумового диода. |
| — | Is | Ток стабилизации стабистора. |
| — | IL | Предельный ток стабистора. |
| — | Us | Напряжение стабилизации стабистора. |
| — | UL | Предельное напряжение стабистора. |
| — | αls | Температурный коэффициент тока стабилизации стабистора. |
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
МАРКИРОВКА ДИОДОВ | websiteforyou.su
Доступно о технике
Под диодом обычно понимают электровакуумные или полупроводниковые приборы, которые пропускают переменный электрический ток только в одном направлении и имеют два контакта для включения в электрическую цепь.
Односторонняя проводимость диода является его основным свойством. Диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.
ПЕРВЫЙ элемент (цифра или буква) обозначает исходный полупроводниковый материал:
- Г или 1 — германий или его соединения;
- К или 2 — кремний или его соединения;
- А или 3 — арсенид галлия;
- И или 4 — соединения индия.
ВТОРОЙ элемент (буква) обозначает подкласс диодов:
- Д — диоды выпрямительные и импульсные;
- Ц — выпрямительные столбы и блоки;
- В — варикапы;
- Б — диоды Ганна;
- И — туннельные диоды;
- А — сверхвысокочастотные диоды;
- С — стабилитроны;
- Г — генераторы шума;
- Л — излучающие оптоэлектронные приборы;
- О — оптопары.
ТРЕТИЙ элемент (цифра) обозначает основные функциональные возможности прибора.
Для подкласса Д (диоды):
- 1 — выпрямительные диоды с постоянным или средним значением прямого тока не более 0,3 А;
- 2 — выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
- 4 — импульсные диоды c временем восстановления обратного сопротивления более 500 нс;
- 5 — импульсные диоды c временем восстановления более 150 нс, но не свыше 500 нс;
- 6 — импульсные диоды c временем восстановления 30…150 нс;
- 7 — импульсные диоды c временем восстановления 5…30 нс;
- 8 — импульсные диоды c временем восстановления 1…5 нс;
- 9 — импульсные диоды c эффективным временем жизни неосновных носителей заряда менее 1 нс.
ЧЕТВЕРТЫЙ элемент (число) обозначает порядковый номер разработки.
ПЯТЫЙ элемент (буква) условно определяет классификацию приборов.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ДИОДА (СТАРАЯ СИСТЕМА)
ПЕРВЫЙ элемент (буква) — название, Д — диод.
ВТОРОЙ элемент (номер) обозначает тип диода:
- 1…100 — точечные германиевые;
- 101…200 — точечные кремниевые;
- 201…300 — плоскостные кремниевые;
- 801…900 — стабилитроны;
- 901…950 — варикапы;
- 1001…1100 — выпрямительные столбы.
ТРЕТИЙ элемент (буква) обозначает разновидность прибора. Этот элемент может отсутствовать, если разновидностей диода нет.
Например, диод КД202А расшифровывается так: К — кремниевый диод, Д — выпрямительный диод, 202 — назначение и номер разработки, А — разновидность.
ЦВЕТОВАЯ МАРКИРОВКА ДИОДОВДля некоторых типов диодов используется цветная маркировка в виде точек и полосок.
Маркировочные полосы (кольца, метки) могут располагаться как со стороны анода, так и со стороны катода. Если маркировочных полос несколько, то следует обратить внимание на их толщину и на метки, определяющие полярность выводов. При совпадении цвета и типа маркировочных меток у различных типономиналов следует обратить внимание на цвет корпуса.
Отличают такие типы диодов:
- Семейство Д9 маркируется одним-двумя цветными кольцами района анода.
- Диоды КД102 в районе анода обозначаются цветной точкой. Корпус прозрачный.
- КД103 имеют дополняющий точку цветной корпус, исключая 2Д103А, обозначаемый белой точкой области анода.
- Семейства КД226, 243 маркируются кольцом области катода. Прочих меток не предусмотрено.
- Семейство КД247 — два цветных кольца в районе катода.
- Диоды КД410 обозначаются точкой в районе анода.
Таблица для определения типономинала отечественных диодов по нанесенной цветовой маркировке:
У импортных диодов система обозначений отличается, при выборе аналога, используйте специальные таблицы соответствия.
Маркировка проводится согласно стандартам JEDEC (США) и PRO ELECTRON (Европа).
Условное обозначение диода — треугольник (символ анода) вместе с пересекающей его линией электрической связи образуют подобие стрелки, указывающей направление проводимости. Перпендикулярная этой стрелке черточка символизирует катод.
Буквенный код диодов — VD. Этим кодом обозначают не только отдельные диоды, но и целые группы, например, выпрямительные столбы. На основе базового символа построены и условные графические обозначения полупроводниковых диодов с особыми свойствами.
Источник: elementradio.ru
BAT46 Маломощный диод Шоттки
Маломощный диод Шоттки
Техническое описание
Для приложений общего назначения
Этот диод отличается очень низким напряжением включения и быстрым переключением. Это устройство защищено защитным кольцом PN-перехода от чрезмерного напряжения, например электростатических разрядов
Этот диод также доступен в корпусе SOD-123 с обозначением типа BAT46W-V и в корпусе MiniMELF с обозначением типа LL46
Отказ от ответственности:
Пожалуйста, внимательно прочтите приведенный ниже отказ от ответственности, прежде чем продолжить и использовать эти данные.
Использование вами этих данных означает ваше согласие с условиями, изложенными ниже. Нажмите на ссылку Я СОГЛАСЕН, чтобы продолжить и принять эти условия.
Эти данные предоставляются вам бесплатно для вашего использования, но остаются исключительной собственностью Vishay Intertechnology, Inc. («Vishay»), Samacsys/Supplyframe Inc. или Ultra Librarian/EMA Design Automation®, Inc. ( совместно именуемые «Компания»). Эти данные предоставляются для удобства и только в информационных целях. Размещение ссылок на эти данные на веб-сайте Vishay не означает одобрения или одобрения Vishay каких-либо продуктов, услуг или мнений Компании. Несмотря на то, что Vishay and Company приложила разумные усилия для обеспечения точности данных, Vishay and Company не гарантирует, что данные будут безошибочными. Vishay и Компания не делают никаких заявлений и не ручаются за то, что данные полностью точны или актуальны. В некоторых случаях данные могут быть упрощены, чтобы удалить проприетарные детали, но при этом сохранить важные геометрические детали интерфейса для использования клиентами.
Vishay и Компания прямо отказываются от всех подразумеваемых гарантий в отношении данных, включая, помимо прочего, любые подразумеваемые гарантии или товарную пригодность или пригодность для определенной цели. Ни одна из вышеперечисленных сторон не несет ответственности за какие-либо претензии или убытки любого характера, включая, помимо прочего, упущенную выгоду, штрафные или косвенные убытки, связанные с данными.
Обратите внимание, что нажатие кнопки «Я СОГЛАСЕН» приведет к тому, что вы покинете веб-сайт Vishay и посетите внешний веб-сайт. Vishay не несет ответственности за точность, законность или содержание внешнего веб-сайта или последующих ссылок. Пожалуйста, свяжитесь с владельцем внешнего веб-сайта для получения ответов на вопросы, касающиеся его содержания.
- Документы
- Инструменты проектирования
- Качество
- Образец запроса
- Технические вопросы
Design Tool Type
Showing 1 to 3 of 3 entries
Show 2550100 entries
zip)
0A Выпрямитель общего назначения 1N4001S-1N4007S
