Обозначения на приборной панели ваз 2114. Обозначения на приборной панели ВАЗ 2114: расшифровка индикаторов и кнопок

Какие значки и лампочки расположены на панели приборов ВАЗ 2114. Что означают индикаторы на приборной панели «четырнадцатой». Как расшифровать показания приборов и датчиков ВАЗ 2114. Где находятся основные кнопки управления на торпедо ВАЗ 2114.

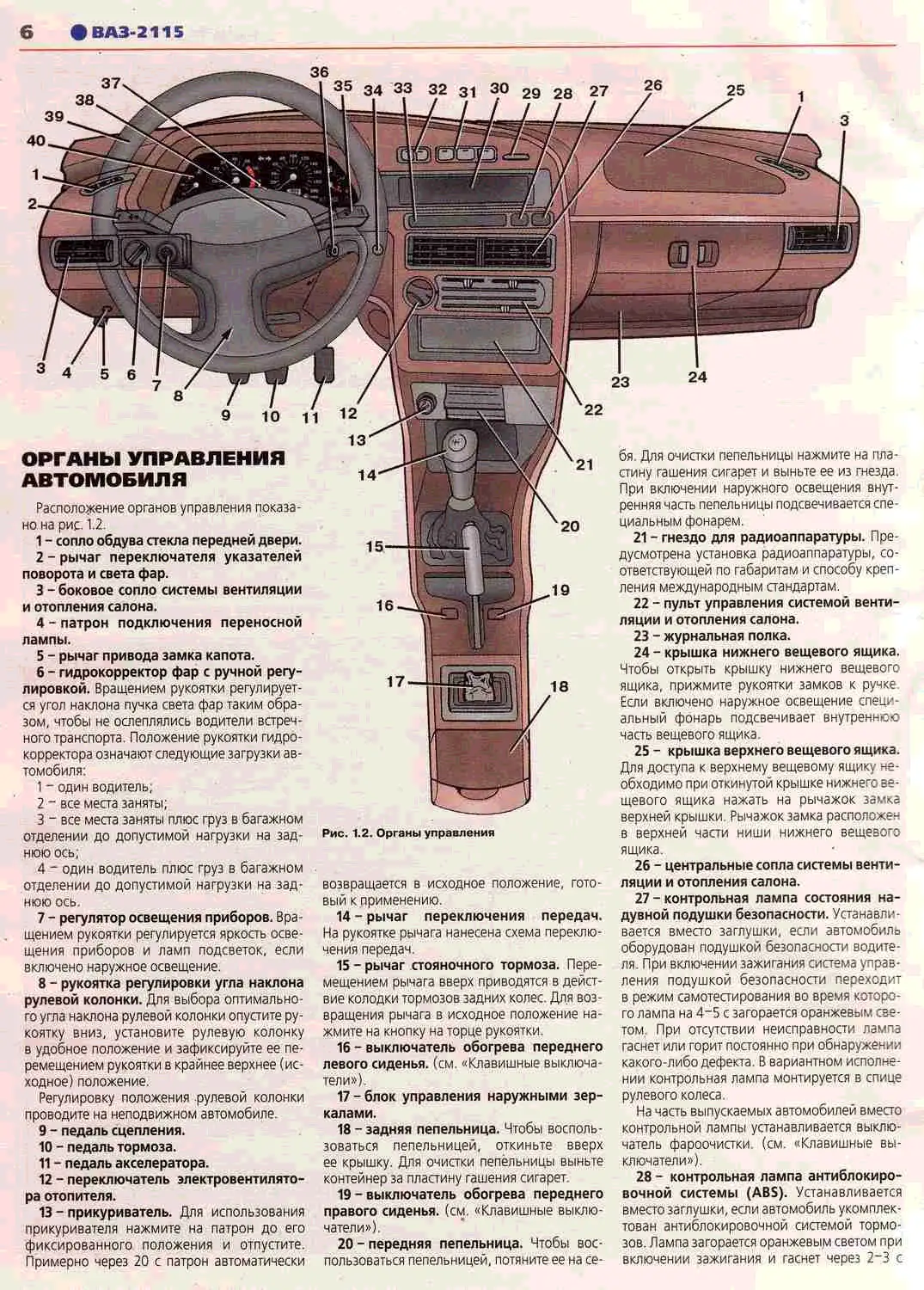

Основные приборы на панели ВАЗ 2114

Приборная панель ВАЗ 2114 содержит несколько основных измерительных приборов, необходимых для контроля состояния автомобиля во время движения:

• Спидометр — показывает текущую скорость движения от 0 до 200 км/ч
• Тахометр — отображает обороты двигателя от 0 до 8000 об/мин
• Указатель температуры охлаждающей жидкости — шкала от 50°C до 130°C
• Указатель уровня топлива — показывает количество бензина в баке

Расположение приборов на панели стандартное: слева находится указатель температуры, в центре спидометр и тахометр, справа — указатель топлива. Под спидометром располагается одометр, показывающий общий и суточный пробег автомобиля.

Индикаторные лампы на приборной панели ВАЗ 2114

На панели приборов ВАЗ 2114 размещено множество контрольных ламп, сигнализирующих о работе различных систем автомобиля. Какие основные индикаторы можно увидеть на «приборке» четырнадцатой модели?

• Лампа зарядки аккумулятора — загорается при проблемах с зарядкой АКБ
• Индикаторы поворотников — мигают при включении сигналов поворота
• Лампа аварийной сигнализации — включается при нажатии кнопки «аварийки»
• Check Engine — сигнализирует о неисправности двигателя
• Индикаторы ближнего и дальнего света фар
• Лампа низкого уровня топлива
• Индикатор непристегнутых ремней безопасности

Большинство контрольных ламп располагаются в нижней части приборной панели между спидометром и тахометром. При включении зажигания все индикаторы должны загореться на несколько секунд для проверки их исправности.

Расшифровка показаний приборов ВАЗ 2114

Как правильно считывать информацию с приборов на панели ВАЗ 2114? Рассмотрим основные показания:

Спидометр

Шкала спидометра размечена от 0 до 200 км/ч с шагом 20 км/ч. Красная зона начинается со 180 км/ч — это максимально допустимая скорость. Под спидометром располагается одометр, показывающий общий пробег (до 999999 км) и суточный пробег (до 999,9 км).

Тахометр

Шкала тахометра размечена от 0 до 8 с шагом 1. Для получения реальных оборотов двигателя показания нужно умножать на 1000. Красная зона начинается с 6000 об/мин — это критические обороты для двигателя.

Указатель температуры

Нормальная рабочая температура двигателя — 80-90°C. Если стрелка заходит в красную зону (выше 105°C), двигатель перегревается. Движение необходимо прекратить.

Указатель топлива

Шкала размечена от 0 до 1 с делением 1/2. Когда стрелка опускается к нулю, загорается лампа низкого уровня топлива. В баке остается около 4-5 литров бензина.

Кнопки управления на приборной панели ВАЗ 2114

На торпедо ВАЗ 2114 располагается несколько кнопок для управления различными системами автомобиля:

• Включение габаритных огней
• Включение ближнего света фар
• Включение передних противотуманных фар
• Включение задних противотуманных фонарей
• Включение обогрева заднего стекла
• Включение аварийной сигнализации

Кнопки имеют подсветку для удобства пользования в темное время суток. Некоторые владельцы переносят кнопку включения аварийной сигнализации в центр торпедо для быстрого доступа.

Блок индикации БСК-10 на ВАЗ 2114

На некоторых комплектациях ВАЗ 2114 устанавливался блок индикации БСК-10, расширяющий функциональность приборной панели. Какую дополнительную информацию он позволяет получить?

• Уровень масла в двигателе
• Уровень тормозной жидкости
• Уровень охлаждающей жидкости
• Уровень жидкости омывателя
• Состояние ламп наружного освещения
• Непристегнутые ремни безопасности
• Открытые двери

БСК-10 имеет несколько режимов работы, включая тестовый режим при включении зажигания и режим постоянного мониторинга систем при работающем двигателе. При обнаружении неисправностей загораются соответствующие индикаторы на панели приборов.

Особенности приборной панели ранних версий ВАЗ 2114

На автомобилях ВАЗ 2114 первых лет выпуска приборная панель имела некоторые отличия от более поздних версий. Какие особенности можно отметить?

• Отсутствие тахометра в базовой комплектации
• Наличие контрольной лампы давления масла вместо датчика уровня
• Отсутствие бортового компьютера
• Упрощенный дизайн шкал приборов
• Меньшее количество контрольных ламп

С 2007 года приборная панель ВАЗ 2114 была модернизирована — добавлен тахометр в базовой комплектации, изменен дизайн шкал, установлен бортовой компьютер. Это позволило сделать управление автомобилем более информативным и комфортным.

Полезные советы по эксплуатации приборной панели ВАЗ 2114

Чтобы приборная панель ВАЗ 2114 служила долго и исправно, следует соблюдать несколько простых правил:

• Регулярно проверять работоспособность всех индикаторов и приборов
• Не допускать попадания влаги на панель приборов
• Очищать поверхность панели мягкой тканью без использования растворителей
• При выходе из строя лампочек менять их на аналогичные по мощности
• Не превышать максимальные показания тахометра и спидометра

При появлении посторонних звуков, мерцании индикаторов или неточных показаниях приборов необходимо обратиться в сервис для диагностики и ремонта. Своевременное обслуживание позволит избежать серьезных поломок и продлит срок службы автомобиля.

обозначение панели приборов, лампочек и кнопок

Содержание:

• 1 Индикаторные лампочки
• 2 Приборы
• 3 Кнопки на приборной панели
• 4 БИ БСК-10

Новых владельцев «четырнадцатой» интересует обозначение панели приборов ВАЗ 2114. В данной статье описывается, что означают кнопки, индикаторы и приборы на приборке этого автомобиля.

Индикаторные лампочки

Владельцам следует знать описание ламп и индикаторов ВАЗ 2114. Это нужно, чтобы оценить состояние своей машины и заметить проблему.

Обозначение лампочек на приборной панели ВАЗ 2114 включает в себя значок аккумулятора (16). Лампочка загорается при разряде АКБ. Сверху между спидометром и тахометром есть две зеленые стрелки (3 и 4), говорящие о включении указателей левого или правого поворота. В нижней части панели есть значок аварийной остановки в форме красного треугольника (14). Есть  на приборке и лампочка CHECK ENGINE (13), которая горит красным, когда появляется поломка автоматики мотора или в иных случаях. На панели присутствует синяя лампочка дальнего света (10), загорающаяся при его включении, и зеленая— ближнего, когда он включён.

Обозначение индикаторов на торпеде может находиться в разных местах в зависимости от года выпуска авто. Но указанные лампы присутствуют на всех ВАЗ 2114. Зная, что означают лампочки на панели, можно вовремя заметить неисправность или собственную оплошность. Например, если водитель забыл включить ближний свет или не отключить дальний при приближении встречной машины.

Полезно:

Приборы

Значки на приборной панели ВАЗ 2114 также включают в себя и приборы. Их наличие очень важно для управления автомобилем. Приборный щиток имеет следующие устройства:

• Слева располагается указатель температуры охлаждающей жидкости. Он имеет цену деления— 20 градусов. Нижняя цифра в нём – 50, через два – 90 и затем, вверху – 130 градусов. Красным обозначена опасная зона. Она начинается со 105 градусов. Когда стрелка оказывается в этой зоне, двигатель следует заглушить. Из-за перегрева возможно возникновение серьёзных неисправностей мотора.
• Справа от указателя ОЖ установлен тахометр. Этот прибор показывает текущие обороты коленвала. Шкала имеет деления в 5 единиц, оцифровка выполнена через 10 единиц, минимальное значение – 0, а максимальное — 80. Чтобы узнать количество оборотов, нужно умножить это значение на 100. В диапазоне 55 — 80 установлена красная зона. Это говорит о том, что обороты стали критическими для мотора.
• Правее тахометра находится спидометр, показывающий скорость от 0 до 200 км/ч с ценой деления 10 км/час.
• Справа от спидометра размещён прибор, который показывает уровень бензина в баке.

Цифры на его шкале означают:

• 0 —пустой бак.
• ½ — полбака.
• 1 —полный бак.

Если в бензобаке осталось меньше 6 литров топлива, внизу прибора появляется оранжевый рисунок бензоколонки.

Полезно:

Обозначения на панели также включают в себя часы и термометр, показывающий температуру воздуха. Этот прибор находится под тахометром. А под спидометром расположен небольшой дисплей – одометр, сообщающий общий и текущий пробег.

Кнопки на приборной панели

На панели приборов авто содержится несколько кнопок. Рядом с часами и термометром расположена кнопка, позволяющая переключать эти показатели и сбрасывать текущий пробег. В центре приборки расположены следующие кнопки:

1. габаритные огни;
2. ближний свет.

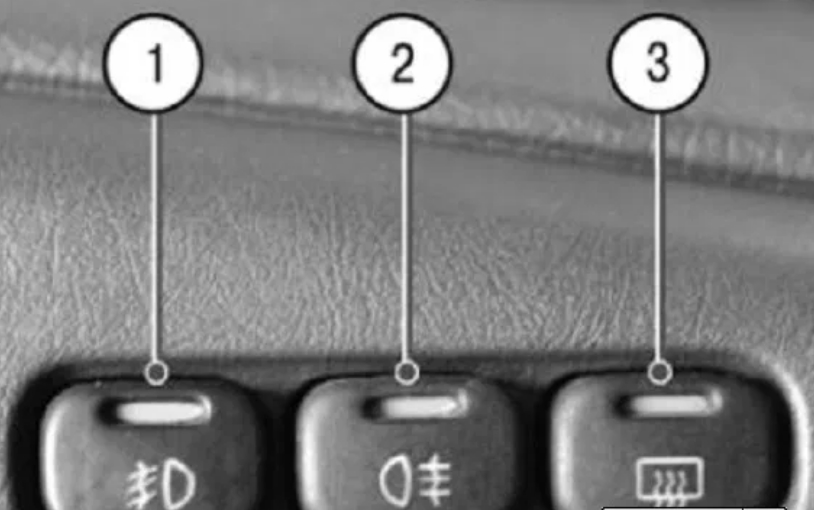

1. передние противотуманные фары;
2. задние ПТФ;
3. обогрев заднего стекла.

Также многие автовладельцы переносят сюда клавишу аварийной сигнализации. кнопки позволяет хорошо видеть её в тёмное время суток.

БИ БСК-10

Блок индикации БСК-10 позволяет, чтобы показывала индикаторы состояния автомобиля. Контрольный электронный прибор имеет электрическую схему, оснащённую семью световыми индикаторами и звуковыми оповещениями.

Светодиодные индикаторы способны показывать такие значения, как:

1. Уровень масла.
2. Состояние омывающей жидкости.
3. Открытие и закрытие дверей.
4. Включение фар.
5. Состояние антифриза.
6. Непристёгнутые ремни безопасности.

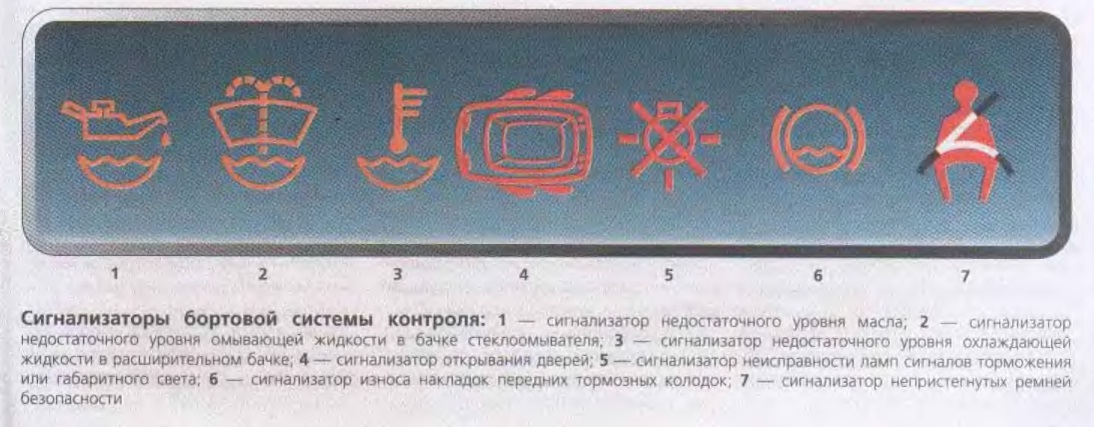

Обозначение значков на приборной панели ВАЗ 2114  расположено в нижней части приборки на автомобилях, выпущенных в последние годы. Оно выглядит так:

1. сигнализатор  уровня масла, если он ниже минимума, загорается красным;
2. лампочка уровня омывающей жидкости, загорается оранжевым цветом, когда в бачке остаётся менее одного литра;
3. значок уровня охлаждающей жидкости, загорающийся оранжевым цветом при его снижении менее допустимого значения;
4. индикатор незакрытых дверей, загорается красным цветом;
5. сигнализатор поломки стоп-сигналов или габаритных огней;
6. лампочка неисправности тормозной системы, говорит о чрезмерном износе тормозных колодок или информирует о включённом ручном тормозе;
7. индикатор непристёгнутых ремней.

На машинах первых лет выпуска обозначение значков на приборной панели ВАЗ 2114  было немного иным:

Прибор имеет пять режимов работы:

1. выключен, когда в замке зажигания нет ключа;
2. режим ожидания, если вставить ключ в замок;
3. тестовый режим, когда включается зажигание. При этом звучит звуковой сигнал, и появляются состояния машины. Блок тестирует функции и системы авто;
4. предварительный тест. В этом режиме контрольные лампочки на приборной панели должны погаснуть при отсутствии неисправностей и, если водитель не забыл пристегнуться ремнём безопасности. Если в авто имеется поломка, отвечающая за неё лампочка сначала будет мигать, а потом начнёт гореть постоянно;
5. тестирование при работающем двигателе. В этом режиме прибор периодически проверяет состояние систем машины, индикация которых предусмотрена на панели приборов. Если в них будет обнаружена поломка, соответствующая лампа загорится на приборке.

Прибор позволяет владельцу оценить состояние автомобиля и безопасность его эксплуатации. Игнорировать показания на панели нельзя, так как некоторые из них могут свидетельствовать о серьёзных проблемах. Следует регулярно проверять работу самого устройства и корректность его показаний.

Панель приборов на Лада ВАЗ 2114 – обозначение значков и кнопок

Приборная панель автомобиля дает водителю всю необходимую информацию его состояние на данный момент, все возможные характеристики, его безопасность на момент движения. Сколько топлива находится в баке машины и других немало важных жидкостей. Всю информацию о скорости движения вашего автомобиля и множество другой полезной для вас информации. Она находится, прямо перед глазами водителя автомобиля. Для того чтобы понимать, что же говорит нам данная панель приборов, давайте познакомимся с ней и изучим  что же в нее входит, рассмотрим значение кнопок и индикаторов на ней.

Для начала рассмотрим основные приборы, находящиеся на нашей панели:

1. Спидометр – служит для показания на табло данную скорость, получает эту информацию от датчика в коробке передач. Показания прибора разбиты на деления, и он дает информацию о данной скорости, с которым движется автомобиль от ноля до двухсот километров в час (возможная погрешность пять километров в час). Ниже, расположены два электронных окошка, они показывают общий пробег автомобиля и на данный момент.
2. Тахометр – служит для показания, какое количество от ноля до восьмидесяти оборотов в данный момент совершает ваш автомобиль, эту информацию он берет с бортового компьютера. Диапазон от пятидесяти пяти до шестидесяти изображен красным цветом, это говорит, что двигателю сложно работать в таком режиме, и он может сломаться. Ниже, расположено электронное окошко, которое показывает температуру воздуха, и время в данный момент.
3. Прибор, показывающий температуру охлаждающей жидкости (антифриз) – данные поступают с соответствующего датчика. Деления данной шкалы начинаются от пятидесяти до ста тридцати градусов. Так же шкала от ста пяти до ста тридцати градусов отмечена красным цветом, это говорит, что при данной температуре двигатель может перегреться, лучше остановить движение автомобиля.
4. Прибор, показывающий какое количество топлива в бензобаке – деление на ноль, соответствует значению, что бак пуст, электронный значок колонки вверху показывает, когда бак полный. Также внизу с правой стороны есть такой же электронный знак, он загорается желтым цветом, в том случае если топлива осталось меньше шести литров.

Все эти приборы достаточно просты, и наверняка каждый водитель имеет представление о них, и знает для, чего они служат. При желании, что-то изменить, можно сделать подсветку более яркой, изменить цвет.

Теперь давайте поговорим об электронных значках в виде изображений на панели автомобиля «Лада» и рассмотрим их функции в автомобиле:

Изображение на панели автомобиля «Лада»

1. Изображение емкости с нарисованной рядом каплей – говорит о том, что количество масла в автомобили стало ниже допустимой нормы, данное изображение будет гореть красным цветом, предупреждая вас.
2. Изображение с дворниками и брызгами – говорит о том, что жидкости для обмывания в баке осталось меньше литра, данное изображение будет гореть оранжевым цветом.
3. Изображение термометра – начинает светиться оранжевым цветом, сигнализируя водителя автомобиля о том, что количество охлаждающей жидкости (антифриз) стало минимальным.
4. Изображение машины с открытыми дверцами – начинает гореть красным цветом, в случаи, если одна из дверей в автомобиле не закрыта, либо не до конца захлопнулась и осталась приоткрыта.
5. Изображение с зачеркнутой лампой – говорит о том, что есть, какие то проблемы с фарами автомобиля, либо сигналами.
6. Круг с нарисованными по бокам черточками – сообщает о том, что следует заменить колодки тормозов или устранить неполадки связанные с тормозами.
7. Изображение человека с ремнем – сигнализирует, что в автомобиле кто-либо из находящихся людей не пристегнул ремень, или он не защелкнулся в основании.
8. Изображение двух стрелочек вверху – загораются зеленым цветом, при включении одного из указателей поворота (указатель о намерении машины повернуть вправо, указатель о намерении машины повернуть влево).
9. Изображение красного треугольника – включается, если автомобилю необходимо провести аварийную остановку.
10. Изображение «Чек» — говорит о каких-либо проблемах с двигателем автомобиля, загорается красным цветом.
11. Изображение с синей лампой – сообщает о включении дальнего света фар автомобиля.
12. Изображение с зеленой лампой – сигнализирует о том, что вы включили ближний свет фар автомобиля.

Также вы можете встретить такие изображения как:

1. Канистра с изображением капли – она загорается красным цветом, если масло в автомобиле упало до минимального уровня.
2. Изображение буквы Р в кружке – загорается при отключении ручного тормоза.
3. Изображение аккумулятора – загорается, если аккумулятор в автомобиле разряжен.
4. Изображение восклицательного знака в кружке – загорается красным цветом и говорит о том, что уровень тормозной жидкости в автомобиле стал минимальным.

Последние четыре изображения в основном вы можете встретить на более ранних приборных панелях автомобиля Лада.

Далее рассмотрим, для каких функций служат кнопки, начиная с правой стороны:

• Первая кнопка справа служит для переключения времени и температуры, а так же если удерживать ее некоторое время, то возможно скинуть данные сведения о пробеги автомобиля.
• Кнопка с изображением двух фар – включает их в дальнем режиме, с изображением одной фары – включает ближний свет автомобиля.
• Изображение кнопки с горизонтальными линиями – помогает включить задние противотуманные фары автомобиля.
• Изображение кнопки с фарой и линиями – помогает включить передние противотуманные фары автомобиля.
• Кнопка с изображением прямоугольника – служит для включения функции обогрева заднего стекла автомобиля.

Как мы видим все достаточно просто, нужно лишь уделить немного времени для изучения приборной панели автомобиля. Все эти данные помогут работать вашему автомобилю исправно и вовремя обращать внимание, на какие-либо неполадки происходящие с ним. Главное вовремя обратить на все предупреждения внимание, не затягивать, тогда ваш автомобиль прослужит вам долгое время, и вы избежите возможных неполадок в дороге.
