Как правильно читать схемы радиоэлектронных устройств. Какие существуют условные графические обозначения основных радиодеталей. Как маркируются различные электронные компоненты. Какие типы схем используются в радиоэлектронике.
Основные группы радиоэлементов и их обозначения
Для чтения и понимания радиоэлектронных схем необходимо знать условные графические обозначения основных радиоэлементов. Все радиодетали можно разделить на несколько основных групп:
- R — резисторы
- C — конденсаторы
- L — катушки индуктивности
- D — полупроводниковые диоды
- VT — транзисторы
- VD — тиристоры
- DA — аналоговые микросхемы
- DD — цифровые микросхемы
Рассмотрим подробнее обозначения и виды основных радиоэлементов.
Резисторы: виды и обозначения
Резисторы — это самые распространенные радиоэлементы, которые используются для ограничения силы тока в цепи. На схемах резисторы обозначаются буквой R и прямоугольником:
- Постоянные резисторы — прямоугольник
- Переменные резисторы — прямоугольник со стрелкой
- Подстроечные резисторы — прямоугольник с черточкой
Номинал резистора указывается рядом с обозначением, например R1 10k (10 килоом). Мощность резистора может обозначаться внутри прямоугольника.
Цветовая маркировка резисторов
Большинство резисторов маркируются с помощью цветных полос. Цвета кодируют номинал сопротивления:
- Черный — 0
- Коричневый — 1
- Красный — 2
- Оранжевый — 3
- Желтый — 4
- Зеленый — 5
- Синий — 6
- Фиолетовый — 7
- Серый — 8
- Белый — 9
Например, резистор с полосами красный-красный-оранжевый будет иметь номинал 22 кОм.
Конденсаторы: основные типы и обозначения
Конденсаторы используются для накопления электрического заряда. На схемах они обозначаются буквой C и двумя параллельными линиями:
- Постоянные конденсаторы — две параллельные линии
- Электролитические конденсаторы — две линии, одна из которых изогнута
- Переменные конденсаторы — две линии со стрелкой
Емкость конденсатора указывается рядом с обозначением, например C1 100n (100 нанофарад).
Маркировка конденсаторов
На керамических и пленочных конденсаторах емкость обычно указывается в пикофарадах или с помощью цветового кода. Электролитические конденсаторы имеют прямую маркировку емкости и рабочего напряжения.
Катушки индуктивности и дроссели
Катушки индуктивности и дроссели используются в колебательных контурах и фильтрах. На схемах они обозначаются буквой L и изображаются в виде нескольких витков или прямоугольника:
- Катушка индуктивности — несколько полуокружностей
- Дроссель — прямоугольник с чертой внутри
Индуктивность указывается рядом с обозначением, например L1 100uH (100 микрогенри).
Полупроводниковые приборы: диоды и транзисторы
Полупроводниковые приборы — важнейшие активные элементы электронных схем. Рассмотрим основные типы:
Диоды
Диоды пропускают ток только в одном направлении. На схемах они обозначаются буквой D и изображаются в виде треугольника с чертой:
- Выпрямительный диод — треугольник с чертой
- Стабилитрон — треугольник с чертой и дополнительной линией
- Светодиод — треугольник с чертой и стрелками
Транзисторы
Транзисторы используются для усиления и коммутации сигналов. Обозначаются буквой VT и изображаются в виде круга с тремя выводами:
- Биполярный n-p-n транзистор — круг со стрелкой от базы
- Биполярный p-n-p транзистор — круг со стрелкой к базе
- Полевой транзистор — круг с чертой внутри
Интегральные микросхемы
Интегральные микросхемы содержат множество элементов в одном корпусе. На схемах они обозначаются прямоугольником:
- DA — аналоговые микросхемы
- DD — цифровые микросхемы
Внутри прямоугольника указывается тип микросхемы, например DA1 К140УД8 (операционный усилитель).
Коммутационные устройства
К коммутационным устройствам относятся различные переключатели, кнопки и реле. Их обозначения на схемах:
- Выключатель — две точки и линия
- Переключатель — несколько точек и линия
- Кнопка — две точки и пунктирная линия
- Реле — прямоугольник с катушкой и контактами
Типы электрических схем
В радиоэлектронике используются различные типы схем:
- Структурная схема — общая структура устройства
- Функциональная схема — основные функциональные узлы
- Принципиальная схема — полное соединение всех элементов
- Монтажная схема — реальное расположение деталей
Самая подробная — принципиальная схема, она содержит все радиоэлементы и связи между ними.
Как научиться читать радиосхемы
Чтобы научиться читать радиосхемы, необходимо:
- Выучить условные графические обозначения основных радиоэлементов
- Понять принцип работы базовых электронных узлов (усилителей, генераторов и т.д.)
- Научиться разбивать сложную схему на функциональные блоки
- Тренироваться на простых схемах, постепенно усложняя их
- Изучать справочную литературу по радиоэлектронике
С опытом придет понимание работы даже самых сложных схем. Главное — регулярная практика и изучение теории.
Обозначения радиодеталей
Под каждой картинкой есть кнопка для скачивания графических обозначений в векторе. Обозначения сгруппированы по моему произволу: 0. Распространённые компоненты 1. Резисторы 2. Конденсаторы 3.
Поиск данных по Вашему запросу:
Обозначения радиодеталей
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Обозначение радиоэлементов с фото
- Как читать схемы радиоэлектронных устройств, обозначения радиодеталей
- Обозначение радиодеталей на схеме
- Графическое обозначение радиодеталей на схемах
- Обозначение радиодеталей на схеме
- Маркировка радиодеталей и электронных компонентов
- Что такое qf на электрических схемах?
- Как читать схемы радиоэлектронных устройств, обозначения радиодеталей
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — обозначения радиодеталей на принципиальных схемах
Обозначение радиоэлементов с фото
Резистор на схеме обозначается латинской буквой «R», цифра — условный порядковый номер по схеме. В прямоугольнике резистора может быть обозначена номинальная мощность резистора — мощность, которую он может долговременно рассеивать без разрушения. При прохождении тока на резисторе рассеивается определенная мощность, которая приводит к нагреву последнего.
Большинство зарубежных и современных отечественных резисторов маркируется цветными полосами. Ниже приведена таблица цветовых кодов. Наиболее часто встречающаяся система обозначений полупроводниковых радиодеталей — европейская.
Основное обозначение по этой системе состоит из пяти знаков. Две буквы и три цифры — для широкого применения. Три буквы и две цифры — для специальной аппаратуры. Следующая за ними буква обозначает разные параметры для приборов одного типа. А — маломощный диод; В — варикап; С — маломощный низкочастотный транзистор; D — мощный низкочастотный транзистор; Е — туннельный диод; F — маломощный высокочастотный транзистор; G — несколько приборов в одном корпусе; Н — магнитодиод; L — мощный высокочастотный транзистор; М — датчик Холла; Р — фотодиод, фототранзистор; Q — светодиод; R — маломощный регулирующий или переключающий прибор; S — маломощный переключательный транзистор; Т — мощный регулирующий или переключающий прибор; U — мощный переключательный транзистор; Х — умножительный диод; Y — мощный выпрямительный диод; Z — стабилитрон.

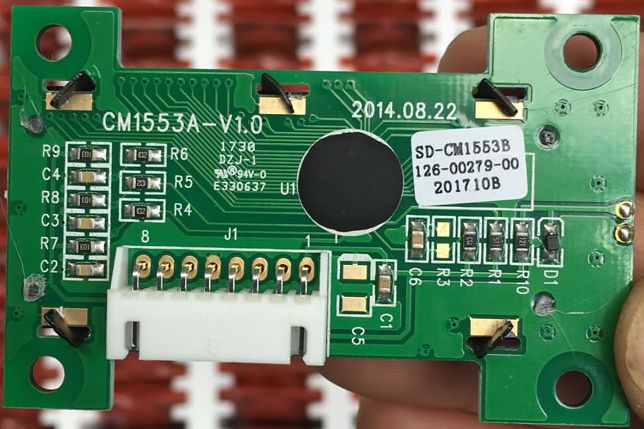

Обзор элементов и их обозначение на печатной плате мобильного телефона helpmymac wrote in December 9th, На схеме оно обозначается прямоугольником, либо перечеркнутым прямоугольником так обозначается термистор и его сопротивление зависит от температуры. Конденсатор Конденсатор обозначается буквой C и его емкость измеряется в Фарадах F. Существует два типа конденсаторов — полярный и неполярный.
На картинке внизу C4 — неполярный конденсатор, C5 — полярный. Слева вверху показан внешний вид полярного конденсатора. Неполярный конденсатор, значит, неполяризованный, — то есть не важно какой стороной он будет установлен на печатную плату. В отличие от полярного, который нужно устанавливать строго -плюс к плюсу, минус к минусу. Таблица значений конденсаторов. Диод Существует множество различных диодов , диод используется в качестве фильтра тока и напряжения, также в качестве выпрямителя и преобразователя.
Диод это электронный прибор который обладает различной проводимостью в зависимости от приложенного напряжения в одном направлении пропускает ток, в другом нет.
На печатной плате обычный диод похож на сопротивление, но на нем может быть маленькая точечка. Так как диод нельзя просто так взять и поставить на плату, надо определить по схеме какой стороной он должен быть установлен. Данный тип диодов используются в качестве подсветки клавиатуры и экранов на всех современных мобильных устройствах. Также часто можно встретить фотодиоды PhotoDiode Photo Cell. Их используют в качестве датчика света, например, в айФонах любого поколения есть такая функция, как регулировка яркости экрана, в зависимости от освещенности.
Яркость регулируется как раз с помощью данного типа диодов. Катушка индуктивности Грубо говоря это кусок проволоки намотанной в спираль. Определить на схеме ее очень просто, она похожа на волну. Предохранитель Предохранитель необходим для защиты от внезапного увеличения силы тока и напряжения в конкретной схеме. В случае если сопротивление в цепи будет очень низким или появится короткое замыкание, предохранитель просто сгорит.
Их специально изготавливают из таких материалов, что при прохождении через него большого тока они сильно нагреваются и сгорают. На печатной плате они похожи сопротивления. Обозначается на схеме буквой F:. Кварцевый генератор Кварцевые генераторы используют для измерения времени, в качестве стандартов частоты. Кварцевые генераторы широко применяются в цифровой технике в качестве тактовых генераторов, то есть генерирует электрические импульсы заданной частоты обычно прямоугольной формы для синхронизации различных процессов в цифровых устройствах.
Кстати, кварцевый генератор на столько важный элемент, что при его поломке телефон просто не включится. Для того, чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме. В принципе ничего сложного в этом нет. Вся соль в том, что если в русской азбуке 33 буквы, то для того, чтобы выучить обозначения радиоэлементов, придется неплохо постараться. До сих пор весь мир не может договориться, как обозначать тот или иной радиоэлемент либо устройство.
Поэтому, имейте это ввиду, когда будете собирать буржуйские схемы. В нашей статье мы будем рассматривать наш российский ГОСТ-вариант обозначения радиоэлементов. Ладно, ближе к делу.
Давайте рассмотрим простую электрическую схему блока питания, которая раньше мелькала в любом советском бумажном издании:.
Если вы не первый день держите паяльник в руках, то для вас с первого взгляда сразу все станет понятно. Но среди моих читателей есть и те, кто впервые сталкивается с подобными чертежами. Поэтому, эта статья в основном именно для них. В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу.
Всякую разную схему можно представить в виде отдельного блока, на который мы что-то подаем и с которого мы что-то снимаем. Здесь у нас схема блока питания, на который мы подаем Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение. То есть вы должны понимать, какую основную функцию выполняет ваша схема. Это можно прочесть в описании к ней.
Итак, вроде бы определились с задачей этой схемы. Прямые линии — это провода, либо печатные проводники, по которым будет бежать электрический ток.
Их задача — соединять радиоэлементы. Точка, где соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:. Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:.
Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2. Итак, давайте первым делом разберемся с надписями. R — это значит. В схеме их целых 7 штук. Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания в 0,25 Ватт.
Также рядом с ним написано 10К, что означает его номинал в 10 Килоом.
Ну как-то вот так…. Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды — это группа , к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов :. В — преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд.
Генераторы и источники питания сюда не относятся. H — устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации. Q — выключатели и разъединители в силовых цепях. S — коммутационные устройства в цепях управления, сигнализации и в цепях измерения. Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:.
Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.
Чтение схем невозможно без знания условных графических и буквенных обозначений элементов.
Большая их часть стандартизована и описана в нормативных документах. И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим. На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема.
Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства. Для составления и чтения различных схем обычно требуются разные элементы.
Типов схем есть много, но в электрике обычно используются:. Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому.
Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Коммутационные устройства выключатели, контакторы и т. Есть замыкающий, размыкающий, переключающий контакты.
Как читать схемы радиоэлектронных устройств, обозначения радиодеталей
Автор опровергает распространенное заблуждение, будто чтение радиосхем и их использование при ремонте бытовой аппаратуры доступно лишь подготовленным специалистам. Большое количество иллюстраций и примеров, живой и доступный язык изложения делают книгу полезной для читателей с начальным уровнем знания радиотехники. Особое внимание уделено обозначениям и терминам, применяемым в зарубежной литературе и документации к импортной бытовой технике. Рекомендуется как методическое пособие для студентов радиотехнических специальностей вузов и техникумов, руководителей радиокружков и любителей домашнего технического творчества.

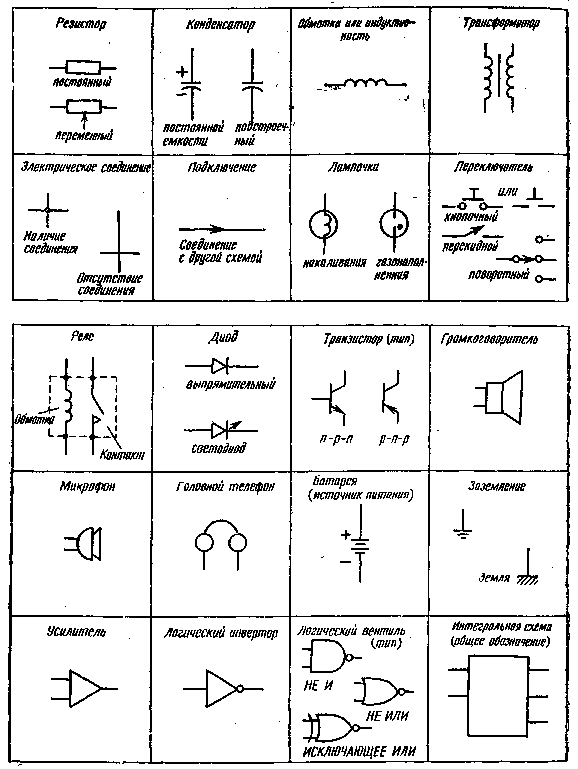

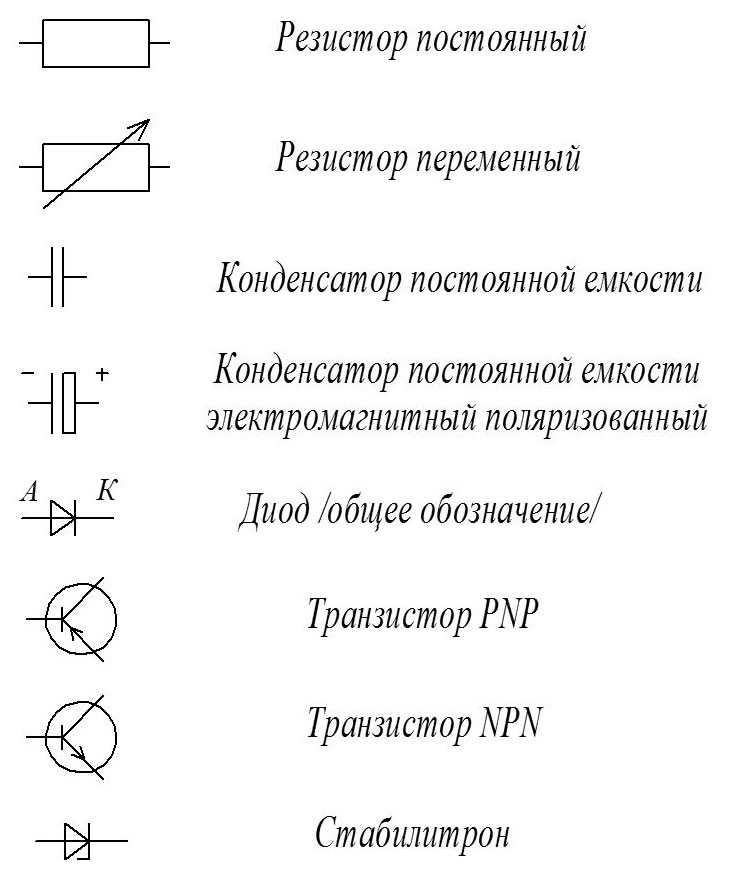

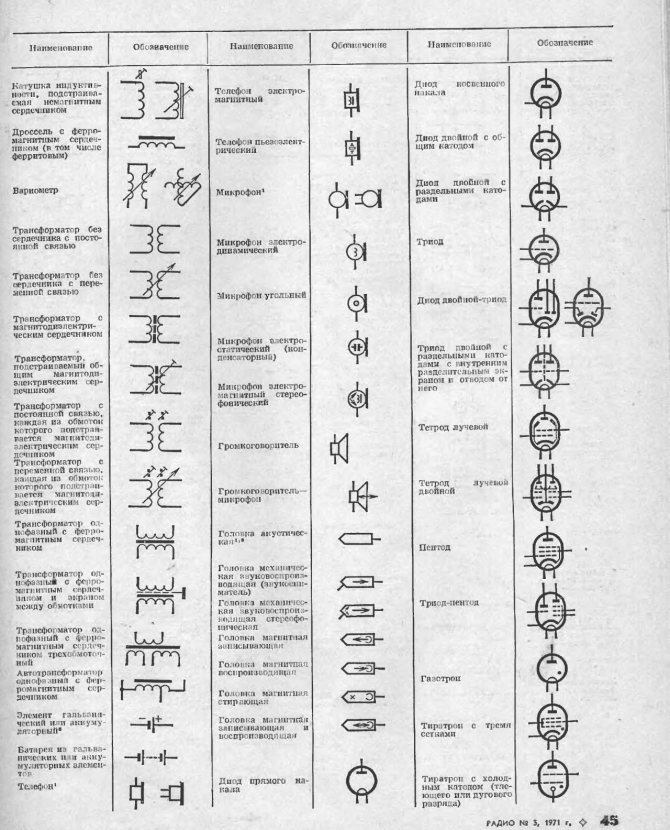

Разные варианты графического обозначения основных радиоэлементов на схемах. В разных странах и обозначение может быть разным.
Обозначение радиодеталей на схеме
Зная общий вид радиодеталей, можно конечно в некоторой мере разобраться в устройстве радиоэлектронного устройства, но все равно радиолюбителю придется нарисовать на бумаге контуры деталей и соединение между ними. Еще в прошлом веке с целью сохранения конструктивных и схемных решений радиоустройств пионеры радиотехники делали их рисунки. Если посмотреть на эти рисунки, то можно увидеть, что они выполнены на очень высоком художественном уровне. Это делали обычно сами изобретатели, если имели способности или приглашенные художники. Рисунки конструкций и соединение деталей делались с натуры. Чтобы не затрачивать больших средств на рисование радиотехнических устройств и облегчить труд конструкторов начали делать рисунки с упрощениями. Это позволило значительно быстрее повторить конструкцию в другом городе или стране и сохранить схемные решения для потомков. Первые начерченные схемы появились в начале XIX столетия. Детали рисовали подробно.
Графическое обозначение радиодеталей на схемах
Радиоэлементы радиодетали — это электронные компоненты, собранные в составные части цифрового и аналогового оборудования.
Радиодетали нашли свое применения в видеотехнике, звуковых устройствах, смартфонах и телефонах, телевизорах и измерительных приборах, компьютерах и ноутбуках, оргтехнике и прочей технике. Совокупность электроцепей из радиоэлементов, которые расположены в отдельном общем корпусе, называется микросхемой — радиоэлектронной сборкой, она может выполнять множество разных функций. Все электронные компоненты, использующиеся в бытовой и цифровой технике, относятся к радиодеталям.
Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.
Обозначение радиодеталей на схеме
В этой статье мы рассмотрим обозначение радиоэлементов на схемах. Для того, чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме.
В принципе ничего сложного в этом нет. Вся соль в том, что если в русской азбуке 33 буквы, то для того, чтобы выучить обозначения радиоэлементов, придется неплохо постараться. До сих пор весь мир не может договориться, как обозначать тот или иной радиоэлемент либо устройство.

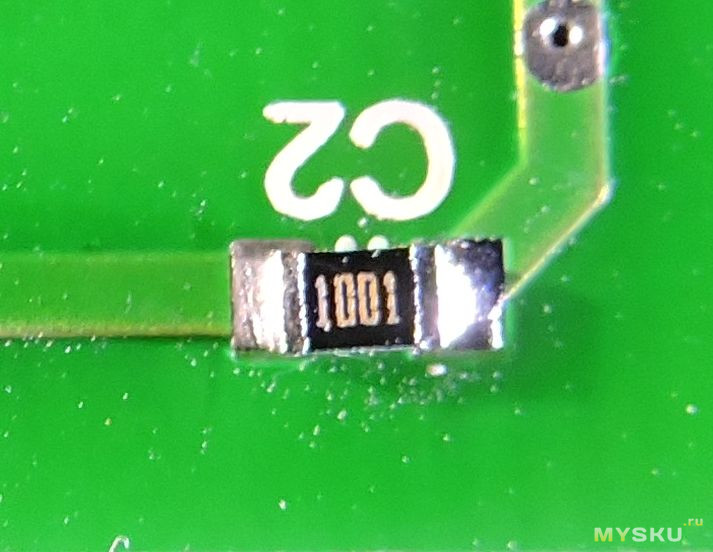

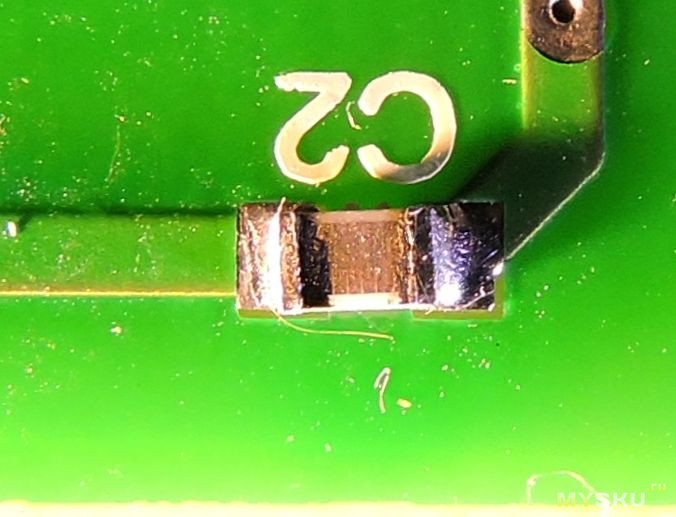

Маркировка радиодеталей и электронных компонентов
Этот материал предназначен для того, чтобы начинающему радиолюбителю было с чего начать. В различных технических изданиях такой материал встречается очень редко. Именно этим он и ценен. Эта разница важна только для органов государственной приёмки, а для радиолюбителя практического значения не имеет, лишь бы был понятен тип, назначение и основные характеристики элементов. Кроме того, в разных странах и обозначение может быть разным. Поэтому, в этой статье приводятся разные варианты графического обозначения элементов на схеме плате.
Каждый начинающий электронщик должен знать, как на схемах обозначаются те или иные радиодетали и микросхемы. В это статье вы найдете.
Что такое qf на электрических схемах?
Обозначения радиодеталей
Чтобы можно было собрать радиоэлектронное устройство, необходимо знать обозначение радиодеталей на схеме и их название, а также порядок их соединения. Для осуществления этой цели и были придуманы схемы. На заре радиотехники радиодетали изображались трехмерными.
Как читать схемы радиоэлектронных устройств, обозначения радиодеталей
В соответствии с правилами международного стандарта, номиналы сопротивление резисторов маркируется цветными полосами. Если применена шестиполосная система, при маркировки резистора то последний цвет кодирует температурный коэффициент сопротивления ТКС. Отличный справочник для определения параметров и номиналов емкостей, в соответствии с их цветовой международной маркировкой. Каждый полупроводниковый прибор, в том числе и транзистор, имеет свое уникальное обозначение или маркировку, по которой можно его идентифицировать из кучи других радиокомпонентов. Маркировка современных диодов учитывает технические свойства и особенности полупроводника.
Материал, из которого изготавливается полупроводник, также обозначается соответствующими буквенными обозначениями.
Автор : Садченков Д.
Начинающие радиолюбители нередко сталкиваются с такой проблемой, как обозначение на схемах радиодеталей и правильное прочтение их маркировки. Основная трудность заключается в большом количестве наименований элементов, которые представлены транзисторами, резисторами, конденсаторами, диодами и другими деталями. От того, насколько правильно прочитана схема, во многом зависит ее практическое воплощение и нормальная работа готового изделия. К резисторам относятся радиодетали, обладающие строго определенным сопротивление протекающему через них электрическому току. Данная функция предназначена для понижения тока в цепи. Например, чтобы лампа светила менее ярко, питание на нее подается через резистор. Чем выше сопротивление резистора, тем меньше будет свечение лампы.
Для понимания принципиальных электрических схем необходимо ознакомиться с входящими в них радиоэлементами, знать область применения и принцип действия электротехнических устройств.
Для условных графических обозначений различных радиоэлементов используются стандартизованные геометрические символы. Сигнализация на Ардуино своими руками. Цифровые и аналоговые пины Ардуино.

1
Первый слайд презентации
УСЛОВНО-ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ РАДИОЭЛЕМЕНТОВ (УГО)
Изображение слайда
2
Слайд 2
А В Д Е З И К Н О Р С Т Из представленного набора букв составьте слова имеющие отношение к радиоэлектронике
Изображение слайда
3
Слайд 3
Чтобы научиться читать и писать, необходимо изучить азбуку – буквы алфавита.
В радиоэлектронике своя азбука – условные обозначения радиодеталей, из которых составляют схемы различных устройств
Изображение слайда
4
Слайд 4
Как вы думаете, что изображено на рисунке слева? Правильно! Это изображена принципиальная электрическая схема электронного прибора. А для того, чтобы собрать какую-нибудь радиоэлектронную конструкцию по имеющейся схеме, необходимо уметь её читать и также знать обозначения радиодеталей в ней. Итак, начнем с изучения условно-графических обозначений основных радиодеталей и также познакомимся с некоторыми из них.
Изображение слайда
5
Слайд 5
Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры.
Принцип их действия состоит в способности оказывать сопротивление электрическому току. В электрических устройствах резисторы выполняют функции поглощения электрической энергии и ее распределение между различными цепями.
Резисторы характеризуются электрическим сопротивлением.
РЕЗИСТОРЫ
На электрических схемах постоянный резистор изображают в виде прямоугольника, из середины малых сторон которого проведены линии, символизирующие выводы.
Изображение слайда
6
Слайд 6
Номинальную мощность резисторов указывают, если это необходимо, с помощью специальных символов внутри прямоугольника.
Переменный резистор изображают так же, как и постоянный, но еще добавляют к середине большой стороны третий вывод со стрелкой. Если третий вывод изображен в виде небольшого отрезка, к которому перпендикулярно изображен подвод, то это подстроечный резистор.
На рисунке слева изображены условно-графические изображения резисторов.
Изображение слайда
7
Слайд 7
Внешний вид постоянных резисторов различных марок и мощностей
Изображение слайда
8
Слайд 8
Внешний вид подстроечных и переменных резисторов различных марок
Изображение слайда
9
Слайд 9
КОНДЕНСАТОРЫ На электрических схемах постоянный конденсатор изображают в виде двух параллельных отрезков. Перпендикулярные линии, проведенные к срединам этих отрезков, представляют выводы конденсатора
Изображение слайда
10
Слайд 10
Возле условно-графического изображения конденсатора ставят его позиционное положение и номинальную емкость.
В радиоэлектронике используются также специальные конденсаторы такие, как вариконды, проходные и опорные.
Изображение слайда
11
Слайд 11
Внешний вид некоторых конденсаторов постоянной емкости
Изображение слайда
12
Слайд 12
Внешний вид некоторых электролитических конденсаторов
Изображение слайда
13
Слайд 13
Внешний вид некоторых конденсаторов переменной емкости
Изображение слайда
14
Слайд 14
На электрических и радиоэлектронных схемах полупроводниковые диоды обозначаются символом, напоминающим кристаллический детектор с парой кристалл-металлическое острие.
Вместо острия на схеме рисуется треугольник (анод), вершина которого упирается в черту, под которой подразумевается плоскость кристалла полупроводника (катод)
ПОЛУПРОВОДНИКОВЫЕ ПРИБОРЫ
ДИОДЫ
Изображение слайда
15
Слайд 15
Условно-графическое обозначение диодов
Изображение слайда
16
Слайд 16
Внешний вид полупроводниковых элементов ( диоды)
Изображение слайда
17
Слайд 17
ПОЛУПРОВОДНИКОВЫЕ ПРИБОРЫ
Транзисторы
Условно-графическое обозначение биполярных транзисторов содержит обозначение базы, эмиттера и коллектора.
Рядом с изображением транзистора ставится буквенный код VT и порядковый номер позиции. Базу транзистора обозначают короткой черточкой, эмиттер — наклонной линией со стрелкой. Для транзистора структуры p-n-p
стрелка направлена к изображению базы, а для транзистора структуры n — p-n — от базы. Кружок на схеме символизирует корпус транзистора.
Изображение слайда
18
Слайд 18
Условно-графическое обозначение транзисторов
Изображение слайда
19
Слайд 19
Внешний вид полупроводниковых элементов — транзисторы
Изображение слайда
20
Слайд 20
КОМУТИКАЦИОННЫЕ УСТРОЙСТВА
Изображение слайда
21
Слайд 21
ВНЕШНИЙ ВИД РАЗЛИЧНЫХ ТИПОВ РЕЛЕ
Изображение слайда
22
Слайд 22
ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ
Изображение слайда
23
Слайд 23
ПОЛЯРИЗОВАННОЕ РЕЛЕ
Изображение слайда
24
Слайд 24
Внешний вид некоторых электромеханических реле
Изображение слайда
25
Слайд 25
ОПТОЭЛЕКТРОННЫЕ ПРИБОРЫ
В устройствах автоматики используют оптоэлектронные пары.
Для индикации режимов работы и включения аппаратуры используют светодиоды.
Фотодиоды используют в качестве датчиков, их сопротивление зависит от освещенности.
В цифровом индикаторе стилизованные цифры от 0 до 9 высвечиваются при подаче напряжения на соответствующий электрод индикатора
Изображение слайда
26
Слайд 26
Условно-графическое обозначение оптоэлектронов
Изображение слайда
27
Слайд 27
Вид различных оптоэлектронных приборов
Изображение слайда
28
Слайд 28
Трансформаторы для широкого диапазона частот обозначают буквой Т, а их обмотки — римскими цифрами.
иногда на схемах ставят нумерацию выводов. Количество полуокружностей при изображении обмоток трансформатора может быть любое, но не меньше двух.
ТРАНСФОРМАТОРЫ
Изображение слайда
29
Слайд 29
ВНЕШНИЙ ВИД РАЗЛИЧНЫХ ТРАНСФОРМАТОРОВ
Изображение слайда
30
Слайд 30
Катушку индуктивности и дроссель изображают на схемах в виде нескольких (обычно-4-х) соединенных полуокружностей, символизирующих витки катушки. Отводы катушек изображают отрезками прямых, отходящих от точек соединения полуокружностей или от выпуклой части самой полуокружности. Возле условного схемного изображения катушки или дросселя ставят их буквенно-позиционное обозначение, состоящее из латинской буквы L и порядкового номера.
КАТУШКИ ИНДУКТИВНОСТИ
Изображение слайда
31
Слайд 31
Внешний вид различных катушек индуктивности
Изображение слайда
32
Слайд 32
Акустическими называют приборы, преобразующие энергию электрических колебаний в энергию звуковых или механических колебаний, и наоборот. Акустические приборы
Изображение слайда
33
Слайд 33
Электроизмерительные приборы Электроизмерительные приборы служат для измерения и контроля электрических и неэлектрических величин.
Изображение слайда
34
Слайд 34
Пьезоэлектрические приборы
Действие пьезоэлектрических приборов основано на так называемом пьезоэлектрическом эффекте. ( Возникновение электрических зарядов на поверхности тела, подвергнутого механической деформации и наоборот, деформация тела под действием электрического поля).
Изображение слайда
35
Слайд 35
Элементы цифровой техники Применяемое условно-графическое обозначение несет информацию только о функциональном назначении и логике работы отображаемых ими функциональных узлов. Это позволяет освободить схему от избыточной информации и упростить ее начертание,и в то же время сделать её более наглядной и удобочитаемой.
Изображение слайда
36
Слайд 36
Источники тока, предохранители, разрядники, электродвигатели
Изображение слайда
37
Слайд 37
ПРОВОДА
Обязательным элементом условно-графических обозначений вех радиоэлементов, являются линии, символизирующие выводы реальных изделий. В радиоэлектронном приборе выводы элементов соединяют в определенном порядке проводниками, на схемах это показывают линиями электрической связи.
Изображение слайда
38
Слайд 38
Попробуйте назвать какие радиоэлементы здесь изображены?
Изображение слайда
39
Слайд 39
1-? 2 — Притягивающий металл. 3. 4. В чем измеряется сопротивление? 5. 6. Один из выводов транзистора 7. 8. 9. Как сокращенно пишется килоом? 2 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 10. 11. 12. 13. 14. 15. 16. 17.
Изображение слайда
40
Последний слайд презентации: УСЛОВНО-ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ РАДИОЭЛЕМЕНТОВ (УГО)
Теперь вы знакомы с некоторыми условно-графическими обозначениями (УГО) радиоэлементов
Изображение слайда
Обозначение радиоэлементов на схемах
С чего начать чтение схем?
Для того, чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме.
В принципе ничего сложного в этом нет. Вся соль в том, что если в русской азбуке 33 буквы, то для того, чтобы выучить обозначения радиоэлементов, придется неплохо постараться.
До сих пор весь мир не может договориться, как обозначать тот или иной радиоэлемент либо устройство. Поэтому, имейте это ввиду, когда будете собирать буржуйские схемы. В нашей статье мы будем рассматривать наш российский ГОСТ-вариант обозначения радиоэлементов
Провода и кабели маркируют буквами
Первая буква — материал жилы:
- А — алюминий
- Буквы нет — медь
Вторая буква — в обозначении провода:
- П — провод (ПП — плоский провод)
- К — контрольный
- М — монтажный
- МГ — монтажный с гибкой жилой
- П(У или Ш) — монтажный с гибкой жилой
Третья буква — в обозначении провода и кабеля; материал изоляции жил:
- В или ВР — поливинилхлоридная (ПВХ)
- П — полиэтиленовая
- Р — резиновая
- Н или НР — найритовая (негорючая резина)
- Ф — фальцованная (металлическая) оболочка
- К — капроновая
- Л — лакированная
- МЭ — эмалированная
- О — оплетка из полиамидного шелка
- Ш — изоляция из полиамидоного шелка
- С — из стекловолокна
- Э — экранированная
- Г — с гибкой жилой
- Т — с несущим тросом
Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая.
Буквы В и Н ставятся после обозначения материала изоляции провода.
Четвертая буква — особенности конструкции:
- А — асфальтированный
- Б — бронированными лентами
- Г — гибкий (провод), без защитного покрова (силовой кабель)
- К — бронированный круглыми проволоками
- О — в оплетке
- Т — для прокладки в трубах
Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).
В обозначении шнуров обязательно должна быть буква Ш.
Изучаем простую схему
Ладно, ближе к делу.
Давайте рассмотрим простую электрическую схему блока питания, которая раньше мелькала в любом советском бумажном издании:
Если вы не первый день держите паяльник в руках, то для вас с первого взгляда сразу все станет понятно. Но среди моих читателей есть и те, кто впервые сталкивается с подобными чертежами. Поэтому, эта статья в основном именно для них.
Ну что же, давайте ее анализировать.
В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Всякую разную схему можно представить в виде отдельного блока, на который мы что-то подаем и с которого мы что-то снимаем. Здесь у нас схема блока питания, на который мы подаем 220 Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение. То есть вы должны понимать, какую основную функцию выполняет ваша схема. Это можно прочесть в описании к ней.
Однобуквенная символика элементов
Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом.
Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.
Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.
Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:
| Первый буквенный символ, обязательный для отражения в маркировке | Группа основных видов элементов и приборов | Элементы, входящие в состав группы (наиболее характерные примеры) |
| A | Устройства | Лазеры, мазеры, приборы телеуправления, усилители. |
| B | Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений | Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы. |
| C | Конденсаторы | Конденсаторы с различной емкостью |
| D | Микросборки, интегральные схемы | Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы. |
| E | Разные элементы | Различные виды осветительных устройств и нагревательных элементов. |
| F | Обозначение предохранителя на схеме, разрядников, защитных устройств | Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению. |
| G | Источники питания, генераторы, кварцевые осцилляторы | Аккумуляторные батареи, источники питания на электрохимической м электротермической основе. |
| H | Устройства для сигналов и индикации | Индикаторы, приборы световой и звуковой сигнализации |
| K | Контакторы, реле, пускатели | Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы. |
| L | Дроссели, катушки индуктивности | Дроссели в люминесцентном освещении. |
| M | Двигатели | Двигатели постоянного и переменного тока. |
| P | Измерительные приборы и оборудование | Счетчики, часы, показывающие, регистрирующие и измерительные приборы. |
| Q | Выключатели и разъединители в силовых цепях | Силовые автоматические выключатели, короткозамыкатели, разъединители. |
| R | Резисторы | Варисторы, переменные резисторы, терморезисторы, потенциометры. |
| S | Коммутационные устройства в цепях сигнализации, управления, измерительных приборах | Различные типы выключателей и переключателей, а также выключатели, срабатывающие действием различных факторов. |
| T | Трансформаторы, автотрансформаторы | Стабилизаторы, трансформаторы напряжения и тока. |
| U | Различные типы преобразователей и устройства связи | Выпрямители, модуляторы, демодуляторы, дискриминаторы, преобразователи частоты, инверторы. |
| V | Полупроводниковые и электровакуумные приборы | Диоды, тиристоры, транзисторы, стабилитроны, электронные лампы. |
| W | Антенны, линии и элементы, работающие на сверхвысоких частотах. | Антенны, волноводы, диполи. |
| X | Контактные соединения | Гнезда, токосъемники, штыри, разборные соединения. |
| Y | Механические устройства с электромагнитным приводом | Тормоза патроны, электромагнитные муфты. |
| Z | Оконечные устройства, ограничители, фильтры | Кварцевые фильтры, линии моделирования. |
Как соединяются радиоэлементы в схеме
Итак, вроде бы определились с задачей этой схемы. Прямые линии – это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача – соединять радиоэлементы.
Точка, где соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:
Если пристально вглядеться в схему, то можно заметить пересечение двух проводников
Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:
Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.
Если бы между ними было соединение, то мы бы увидели вот такую картину:
Буквенные обозначения из двух символов
Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения.
Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:
| Первый буквенный символ, обязательный для отражения в маркировке | Группа основных видов элементов и приборов | Элементы, входящие в состав группы (наиболее характерные примеры) | Символы двухбуквенного кода |
| A | Устройства общего назначения | – | |
| B | Различные виды аналоговых или многозарядных преобразователей, указательные или измерительные датчики, устройства, преобразующие неэлектрические величины в электрические, за исключением генераторов и источников питания | Громкоговорители | BA |
| Магнитострикционные элементы | BB | ||
| Детекторы ионизирующих элементы | BD | ||
| Приемники – сельсины | BE | ||
| Капсюли – телефоны | BF | ||
| Датчики – сельсины | BC | ||
| Тепловые датчики | BK | ||
| Фотоэлементы | BL | ||
| Микрофоны | BM | ||
| Датчики давления | BP | ||
| Пьезоэлементы | BQ | ||
| Датчики частоты вращения – тахогенераторы | BR | ||
| Звукосниматели | BS | ||
| Датчики скорости | BV | ||
| C | Конденсаторы | – | |
| D | Интегральные схемы, микросборки | Схемы интегральные аналоговые | DA |
| Схемы интегральные, цифровые, логические элементы | DD | ||
| Устройства хранения информации | DS | ||
| Устройства задержки | DT | ||
| E | Разные элементы | Нагревательные элементы | EK |
| Осветительные лампы | EL | ||
| Пиропатроны | ET | ||
| F | Защитные устройства, предохранители, разрядники | Дискретные элементы токовой защиты мгновенного действия | FA |
| Дискретные элементы токовой защиты инерционного действия | FP | ||
| Плавкие предохранители | FU | ||
| Дискретные элементы защиты по напряжению, разрядники | FV | ||
| G | Генераторы и другие источники питания | Батареи | GB |
| H | Индикаторные и сигнальные элементы | Приборы звуковой сигнализации | HA |
| Символьные индикаторы | HG | ||
| Приборы световой сигнализации | HL | ||
| K | Контакторы, пускатели, реле | Токовые реле | KA |
| Указательные реле | KH | ||
| Электротепловые реле | KK | ||
| Контакторы, магнитные пускатели | KM | ||
| Реле времени | KT | ||
| Реле напряжения | KV | ||
| L | Дроссели, катушки индуктивности | Дроссели люминесцентных светильников | LL |
| M | Двигатели | – | |
| P | Измерительные приборы и оборудование (недопустимо использование маркировки РЕ) | Амперметры | PA |
| Счетчики импульсов | PC | ||
| Частотометры | PF | ||
| Счетчики активной энергии | PI | ||
| Счетчики реактивной энергии | PK | ||
| Омметры | PR | ||
| Регистрирующие приборы | PS | ||
| Измерители времени действия, часы | PT | ||
| Вольтметры | PV | ||
| Ваттметры | PW | ||
| Q | Выключатели и разъединители в силовых цепях | Автоматические выключатели | QF |
| Короткозамыкатели | QK | ||
| Разъединители | QS | ||
| R | Резисторы | Терморезисторы | RK |
| Потенциометры | RP | ||
| Шунты измерительные | RS | ||
| Варисторы | RU | ||
| S | Коммутационные устройства в цепях измерения, управления и сигнализации | Выключатели и переключатели | SA |
| Выключатели кнопочные | SB | ||
| Выключатели автоматические | SF | ||
| Выключатели, срабатывающие под действием различных факторов: – от уровня | SL | ||
| – от давления | SP | ||
| – от положения (путевые) | SQ | ||
| – от частоты вращения | SR | ||
| – от температуры | SK | ||
| T | Трансформаторы, автотрансформаторы | Трансформаторы тока | TA |
| Электромагнитные стабилизаторы | TS | ||
| Трансформаторы напряжения | TV | ||
| U | Устройства связи, преобразователи неэлектрических величин в электрические | Модуляторы | UB |
| Демодуляторы | UR | ||
| Дискриминаторы | UI | ||
| Выпрямители, генераторы частоты, инверторы, преобразователи частоты | UZ | ||
| V | Приборы полупроводниковые и электровакуумные | Диоды, стабилитроны | VD |
| Электровакуумные приборы | VL | ||
| Транзисторы | VT | ||
| Тиристоры | VS | ||
| W | Антенны, линии и элементы СВЧ | Ответвители | WE |
| Короткозамыкатели | WK | ||
| Вентили | WS | ||
| Трансформаторы, фазовращатели | WT | ||
| Аттенюаторы | WU | ||
| Антенны | WA | ||
| X | Контактные соединения | Скользящие контакты, токосъемники | XA |
| Штыри | XP | ||
| Гнезда | XS | ||
| Разборные соединения | XT | ||
| Высокочастотные соединители | XW | ||
| Y | Механические устройства с электромагнитным приводом | Электромагниты | YA |
| Тормоза с электромагнитными приводами | YB | ||
| Муфты с электромагнитными приводами | YC | ||
| Электромагнитные патроны или плиты | YH | ||
| Z | Ограничители, устройства оконечные, фильтры | Ограничители | ZL |
| Кварцевые фильтры | ZQ |
Кроме того, в ГОСТе 2.
710-81 определены специальные символы для обозначения каждого элемента.
