Обжим телефонного кабеля «2 жилы» | Кабель.РФ: всё об электрике

Для налаживания телефонной сети может быть использован двухжильный кабель. От того, насколько грамотно будет выполнена его обжимка, во многом зависит качество связи. Также очень важно правильно реализовать подключение данного кабеля в розетке. Как здесь действовать? Как обжать телефонный кабель «2 жилы»?

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.

Как выполнить подключение кабеля телефонного в розетке

Для подключения телефонного двухжильного кабеля в розетке потребуется:

•    непосредственно сам кабель, например;
•    подходящая телефонная розетка RJ-11;
•    нож;
•    отвертка;
•    тестер, который поможет определить напряжение в кабеле.

Действуйте в следующей последовательности:

1.    Уберите изоляцию с кабеля на такую длину, которой окажется достаточно для подключения. Делайте это аккуратно. Важно не повредить жилы.
2.    Подсоедините розетку к источнику питания. Кабель прикрепляется к контактам, которые находятся посередине.

3.    При помощи тестера или мультиметра определите полярности кабеля — «+» (зеленый), «–» (красный). Если неверно установить полярность, то в дальнейшем на линии будут помехи.
4.    Зафиксируйте оголенный кабель между вилками в корпусе розетки. Пазы, предназначенные для жил, обладают особой формой, что обеспечивает их надежную фиксацию.
5.    Прижмите кабельные жилы с помощью специальных винтов.
6.   Закрепите корпус розетки. В некоторых моделях нужно закрутить винты, в других — закрыть защелку.

Как обжать телефонный кабель «2 жилы»?

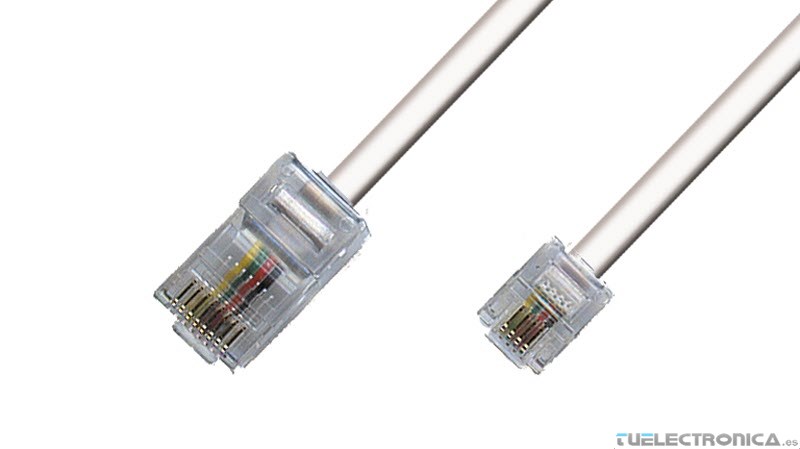

Здесь потребуется коннектор RJ11, обжимной (кримпер) и зачистной инструмент (любой острый ножик).

Обжимка телефонного кабеля «2 жилы» выполняется в таком порядке:

1.    С конца кабеля уберите внешнюю оболочку (до 1 сантиметра). Жилы не нуждаются в зачистке, поскольку их прорежет коннектор.
2.    На 2 контакта разъема, которые находятся посередине, будут приходиться сигнал и питание.
3.    Воткните в коннектор жилы (обязательно до упора).

4.    Коннектор вставьте в кримпер и сдавите его.
5.    Извлеките обжатый кабель из обжимки и посмотрите на ножи коннектора. Это поможет понять, насколько качественно обеспечен контакт. При плохом контакте нужно будет обрезать кабель и воспользоваться другим коннектором.

Теперь вы знаете, как осуществляется обжим телефонного кабеля «2 жилы» и как выполняется его подключение в розетке. Сложностей с реализацией подобных процессов у вас не возникнет. На всю процедуру уйдет несколько минут. Обязательно примите к сведению написанную выше информацию. В этом случае вы сможете быть уверены в том, что телефонная связь будет налажена на подобающем уровне.

Оригинал статьи размещен на нашем сайте cable.ru.

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

Также рекомендуем статью о применении асинхронных двигателей в промышленности?

А для того, чтобы не пропустить выход новых статей, ставьте "лайк" и подписывайтесь на наш канал: Кабель.

РФ: всё об электрике.

Как правильно подсоединить телефонный разъем к проводу

Подписка на рассылку

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.

Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

• Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты).
• Зачистной инструмент (строительный либо канцелярский нож).
• Коннекторы RJ-11/12/25.
• Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера. Действуйте в следующей последовательности:

• Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут.
• В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

• Воткните жилы до упора в коннектор. Важно, чтобы с лицевой стороны жилы дошли до конца каналов.
• Вставьте коннектор в кримпер и зажмите его.

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

• Отрежьте нужное количество кабеля и зачистите внешнюю оболочку.
• Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора.
• Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты.
• Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут. Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов.

А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода.

Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый – предполагает установку накладным способом;
  • закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и высоту монтажа.

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в стену из гипсокартона.

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный инструмент для снятия изоляции.

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Как обжать телефонный кабель?

Неплохо бы модель телефона узнать для ответа.

А так вообще это возможно только если в телефоне есть функция работать как модем, посмотрите в инструкции к своему телефону.

Обычно процедура такая: подключаете кабелем телефон к компу выбираете на телефоне режим модема компьютер либо сам установит драйвер модема, либо предложит это сделать с телефона (в Мой компьютер появится виртуальный привод с драйвером, запускаете и устанавливаете). После этого интрнет должен появиться, но на хорошую скорость можно расчитывать только с 4G телефоном, хорошим 4G сигналом оператора и хорошим безлимитным тарифом... Я бы советовал все же приобрести специальный usb модем, если нет возможности подключить интернет по кабелю к ПК.

Современные телефонные разъемы (штекеры) отличаются количеством присутствующих в разъеме позиций под контакты и количество фактических контактов (проводов, жил).

Контактов может быть 2, 4 или 6.

Правильное их наименование вида XPYC.

X - позиции для контактов;

Y - контакты;

Каждый вид штекера может применяться в различных стандартах телекоммуникационного подключения оборудования (RJ<номер>).

  • Самый распространенный вид разъема 6P2C, так как двух контактов достаточно для подключения аналоговой телефонной линии. Обычно он соответствует стандарту RJ11. У нас часто называют разъемы по наименованию стандарта, да еще и путают названия стандартов. Правильно же написать RJ11 6P2C.
  • 6P4C. Для подключения цифровых телефонных аппаратов или двух линий. Разумеется, можно использовать вместо 6P2C, просто два контакта не будут задействованы. Используется в стандарте RJ14, хотя его часто (и ошибочно!) называют RJ12.
  • 6P6C. Для шестипроводных цифровых аппаратов и соединения элементов между ними (например, для подключения консоли расширения в аппаратах Avaya) или для подключения трех линий. Применяется в шестипроводных стандартах RJ25, RJ12. Тоже можно использовать вместо 6P4C/6P2C.
  • 4P4C. Для подключения трубки к телефонному аппарату. Они уже, имеет 4 позиции и 4 контакта. Используется в стандарте RJ9.

Яндекс диск не пробовали? Правда не знаю на счет телефона, со смартом на много проще, Яндекс диск на "тело" скачать с Маркета и синхронизировать с компом. Я своим диском пользуюсь на работе, дома а вне со смарта. Держу в нем все необходимое. Флешку уже давно с собой не таскаю. Можно и скайпом, когда у вас два аккаута(личный и по работе). Есть приложение для андроид, позволяющее по ВаФле работать как по проводу.

USB-кабель для iPhone 3G должен подходить к моделям iPhone 4, 4S, а также к линейке планшетов iPad 2, 3, 4.

Вероятно, кабель все-таки неисправен.

А вот уже в iPhone 5 изменился как разъем (с 30 pin на 8), так и сам кабель, соответственно.

Надеюсь это поможет:

Причины:

1) Неисправен шнур.

2) Проблема технической совместимости между телефоном и ПК.

3) Поломка карты памяти телефона.

..

Варианты решения проблема:

1) Попробовать использовать другой шнур.

2) Открыть карту памяти в ПК через картридер - устройство для чтения карт памяти.

3) Перекинуть фото в виде архива через телефон в интернет, а потом уже оттуда их скачать.

4) Использовать беспроводную связь для передачи файлов между ПК и телефоном.

Подключение телефонной розетки

Что для этого нужно?

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

  • Встраиваемые в стену розетки «евро»

  • Розетки внешнего типа

  • Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Больше информации

Задать вопрос

Кабель телефонный 4 жилы 100м серый (ШТЛП-4) REXANT

  • Нет товаров для сравнения


  • Ультразвуковые волны REXANT против комаров

    ​Лето несет с собою много приятных сюрпризов и развлечений. Это время года предназначено только для удовольствий и расслабленного отдыха на природе. Однако не только люди чувствуют приближение тепла, но и насекомые. Поэтому бороться с этими малоприятными созданиями надо всеми доступными средствами. Ультразвуковой отпугиватель комаров REXANT от детей — инновационный прибор, который с успехом справляется с этой задачей.

    07.06.2016
    Лупы и лампы

    Для эффективной работы мастеру необходимо хорошее рабочее место. Оно должно быть освещенным и оборудовано различными инструментами. Поэтому качественные лампы и лупы для рабочего стола – это именно то, что необходимо настоящему мастеру.

    11.06.2015
    Архив новостей
  • Артикул: 01-5107

    Описание Кабель телефонный 4 жилы 100м серый (ШТЛП-4) REXANT

    Серый телефонный кабель состоит из 4 медных жил. Для его изготовления использован металл самого высокого качества. В отличие от алюминия, медь идеально подходит для прокладки сложных линий, поскольку выдерживает до 80 изгибов. Еще одно важное преимущество — отсутствие окисления. Четыре жилы внутри кабеля не скручены, а расположены параллельно, защищены изоляцией из полиэтилена. Серая оболочка из ПВХ универсальна для любой обстановки.

    Назначение серого телефонного кабеля — соединение абонентских линий в системе местной телефонной связи. Его можно использовать на любых объектах: в офисных и жилых зданиях, на производственных предприятиях. 4-х жильный кабель REXANT гарантирует минимум помех и четкую передачу аналогового сигнала.

    Провод штлп отличается надежностью и качеством, характерными для всей продукции REXANT. Соответствие самым высоким стандартам безопасности и долговечности — гарантия отличной телефонной связи в течение многих лет.

    Серый кабель штлп  пойдет для создания телефонной линии любой сложности. Кроме технических преимуществ изделие отличает еще и доступная стоимость. В «СДС-Группа» Вы можете приобрести провод и другую электротехнику по выгодным ценам.

    С этим товаром смотрят


    Отзывы о Кабель телефонный 4 жилы 100м серый (ШТЛП-4) REXANT


    Как обжать витую пару

    Зачастую вопрос: «Как обжать витую пару?» время от времени интересует всех пользователей домашних ПК, особенно, когда необходимо компьютер подключить к роутеру (маршрутизатору) или объединить два ПК в сеть. Понятное дело, что это не единственная причина, когда прибегают к обжатию сетевого кабеля (витой пары). Вообще-то можно не ломать голову, а просто пойти в ближайший магазин и купить уже готовый кабель или вызвать инженера с какой-нибудь фирмы. Сколько стоит обжать или проложить витую пару? Смотря где. Кстати, заказать онлайн обжатый сетевой кабель иногда бывает даже дешевле. Так, что наберите в окне поиска вашего браузера один из запросов: купить патч-корд, монтаж ЛВС, калькулятор ЛВС и т.п. Возможно, именно это решение будет для Вас самым рациональным. Если же вы все-таки хотите научиться сами обжимать витую пару, то эта статья как раз поможет Вам во всем этом разобраться. Тем более, что процесс этот совсем не сложный. А для самых пытливых, немного теории о сетевом кабеле типа витая пара.

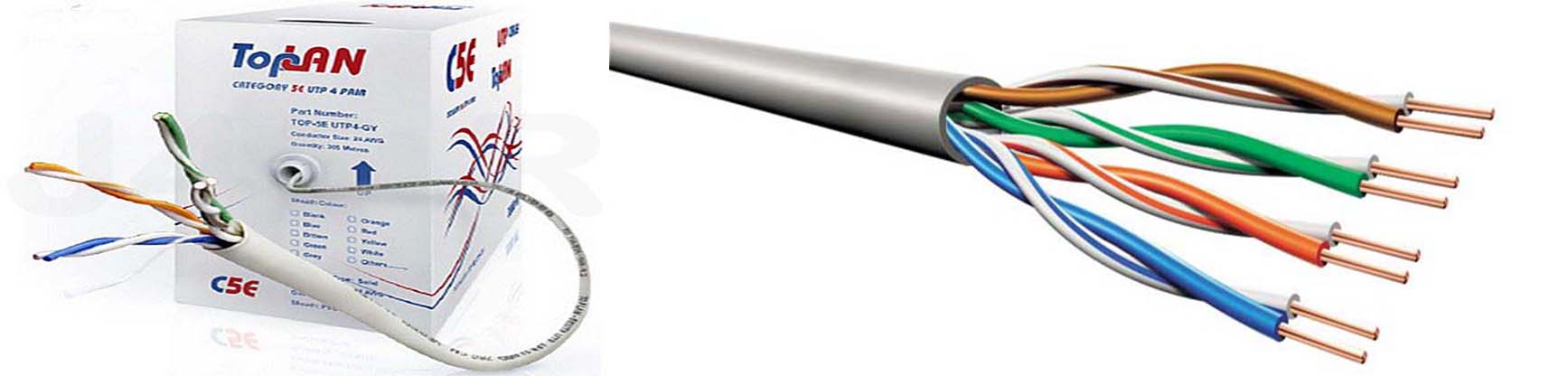

    Существует несколько разновидностей витых пар:

    • UTP (Unscreened Twisted Pair) — не экранированная витая пара.
    • FTP (Foiled Twisted Pair) — фольгированная витая пара с одним общим внешним экраном.
    • SFTP (Shielded Foiled Twisted Pair) — фольгированная экранированная витая пара с двумя внешними экранами.
    • STP (Shielded Twisted Pair) — защищенная витая пара. В таком кабеле каждая пара экранирована отдельным экраном.
    • S/STP (Screened Shielded Twisted Pair) — защищенная экранированная витая пара, отличающаяся от STP наличием дополнительного общего внешнего экрана.

    Одним из недостатков витой пары является возможность перехвата передаваемой информации. Это можно сделать либо с помощью воткнутых в кабель двух иголок, либо путем считывания излучаемого кабелем электромагнитного поля. Экранирование обеспечивает защиту от электромагнитных наводок и несанкционированного подслушивания. С другой стороны, экранированный кабель значительно дороже, поэтому используется реже.

    Кабели на основе витой пары по рабочей частоте делятся на следующие категории:

  • К категории 1 относят обычные не витые телефонные кабели. По ним можно передавать только речь.
  • Кабель категории 2 позволяет передавать данные в полосе частот до 1 МГц (используется редко).
  • Кабель категории 3 используется для передачи данных в полосе частот до 16 МГц. Он состоит из витых пар с девятью витками проводов на 1 м длины.
  • Кабель категории 4 передает данные в полосе частот до 20 МГц. Используется редко, так как не слишком отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5.
  • Кабель категории 5 в настоящее время самый совершенный кабель, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27-ми витков на 1 м длины.
  • Кабель категории 6 перспективный тип кабеля для передачи данных в полосе частот до 200 (или 250) МГц.
  • Кабель категории 7 перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.
  •

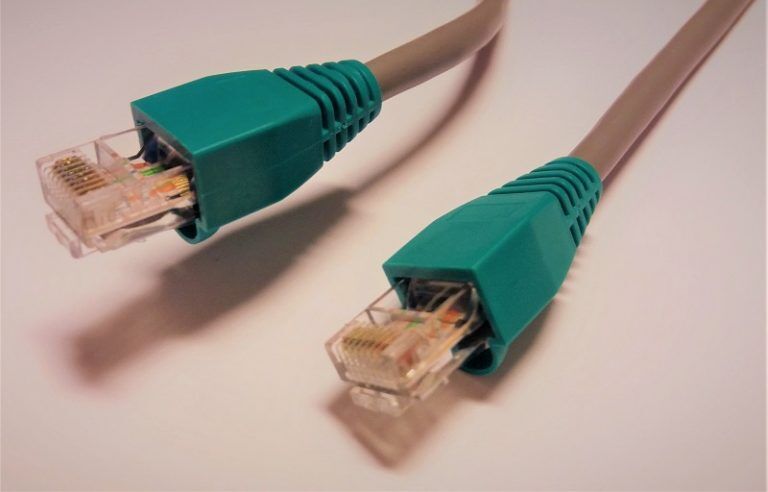

    Как обжать витую пару?

    Для того, чтобы обжать сетевой кабель (витая пара) Вам потребуется специальный инструмент пресс-клещи, чаще называемые обжимкой, а также коннектор RJ-45. Взгляните на рисунок №1

    На рисунке №2 показано два способа обжимки кабеля:

    1) Прямой.

    2) КроссОвер.

    1) Прямой способ (кабель обжатый с обеих сторон по одному стандарту). Можно использовать стандарт «A» или «B» разницы нет. Чаще всего используют именно стандарт «B» (рис.2 -слева), я тоже пользуюсь этим способом. Используется для соединения компьютера с концентратором (hub) или коммутатором (switch).

    2) КроссОвер (с анг. crossover — кроссовер, скрещивание, перекрест). Используется для соединения ПК — ПК (компьютер с компьютером) напрямую, т.е. непосредственно сетевые адаптеры, то нужно обжимать одну сторону по T568A (Рисунок слева), а вторую по T568B (Рисунок справа). Кабель соединенный таким образом называют перекрестным или кросс-кабелем (crossover). Он также используется для соединения некоторых старых моделей хабов/свитчей, т.к. современные устройства обладают функцией автоматического определения MDI/MDIX. Другими словами они сами могут определить по каким парам идет «прием», а по каким «передача». Для соединения компьютера с концентратором(hub) или коммутатором(switch) используется кабель обжатый с обеих сторон по одному стандарту. Какой стандарт использовать «A» или «B» разницы нет, но чаще всего используют именно «B»

    Стандарты по разводке цветов:

    Существует два наиболее распространенных стандарта по разводке цветов по парам: T568A и T568B (фактически наиболее часто применяемый). На разъеме RJ45(правильно 8P8C) цвета проводников располагаются так:

    Итак, для обжима кабеля нужно выполнить следующие действия:

    • Берем один конец кабеля (Витая пара) и зачищаем его от изоляции сантиметра на три, чтобы было удобно в нужном нам порядке располагать проводники.
    • Раскручиваем пары проводков и располагаем их в последовательности определенной одним из стандартов, в зависимости от того какой вы выбрали.
    • Необходимо прижимными движениями от начала изоляции до конца проводков выпрямить пары, таким образом, чтобы они стали ровными и плотно прилегали друг к другу.
    • На обжимном инструменте есть кусачки, используем их и откусываем строго перпендикулярно проводам лишнюю длину, оставляя примерно 1см.
    • Далее аккуратно вставляем в коннектор все проводки. Они должны попасть в соответствующие желобки в коннекторе. Следите за тем, чтобы после вставки проводков в коннектор все они были равной длины и доходили до конца коннектора (уперлись в переднюю стенку). Очень часто на этом этапе проводки смещаются, особенно если используется некачественный кабель. В этом случае необходимо будет вновь вытащить кабель из коннектора и произвести повторную обрезку.
    • Еще раз проверив очередность и правильность укладки проводников по цветам, Отсчет проводников в коннекторе идет с лева направо.
    • Поместить вилку в обжимку до упора и затем сжать ручки обжимного инструмента до защелкивания кабельного фиксатора вилки. При этом необходимо проконтролировать, чтобы лезвия, прижимающие ее ножи, не смещались мимо контактов, так как это может привести к перекосу корпуса вилки и дефектному соединению.

    И к чему может привести произвольный обжим?

    В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования.

    При обжиме кабеля, главное, что бы пары располагались в порядке:

    • 1 и 2 контакты — вторая пара
    • 3 и 6 контакты — третья пара
    • 4 и 5 контакты — первая пара
    • 7 и 8 контакты — четвёртая пара

    Принятая цветовая последовательность такая:

    • Синий — первая пара
    • Оранжевый — 2
    • Зелёный — 3
    • Коричневый — 4

    Хотя от перемены цветов абсолютно ничего не изменится. Если недостаточно обжать или обжать провода не из тех пар, то скорость передачи данных заметно падает. Зачастую в последствии это можно обнаружить только тестированием сети спец. оборудованием. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

    В конце небольшой видео-урок "Как правильно обжать витую пару"



    Обжим телефонного кабеля

    Среди всех процедур по обслуживанию и ремонту коммуникационных систем, большое значение имеет правильный обжим телефонного кабеля. Для того, чтобы представлять себе эту операцию, необходимо знать, какие бывают виды телефонных кабелей.

    Стандартные телефонные кабели

    Любой телефонный провод или кабель связи представляет собой специальные провода, предназначенные для прокладки стационарных абонентских линий открытого или закрытого типа. Их основой являются токопроводящие жилы из меди, сечение которых составляет всего лишь несколько долей миллиметра. Данные жилы заключены в особую индивидуальную изоляцию. Для каждой изолированной пары существует определенный цвет. В конечном итоге, все пары скручиваются в определенные виды кабелей.

    Каждый провод является готовым изделием, который можно сразу же подключать. Эта процедура очень простая, при условии соблюдения определенных правил и последовательности выполнения всех операций.

    Как обжать и подключить телефонный кабель

    Для практического подключения необходимы:

    1. Телефонный провод,
    2. Телефонный разъем
    3. Стандартное обжимное устройство.

    Прежде всего, отрезается кусок кабеля, длина которого не должна превышать пяти метров, иначе может понадобиться усилитель сигнала. При помощи ножей, расположенных в обжимном инструменте, аккуратно снимается верхняя изоляция кабеля на расстоянии, примерно 7-8 мм. Если нужно, проводники могут быть ровно подрезаны.

    Подготовленные проводники помещаются в разъем до самого конца. Кабельная оболочка должна находиться в корпусе разъема на глубине, примерно пяти миллиметров. Линейная раскладка позволяет очень легко расположить проводники в разъеме. Их выравнивание также не представляет сложности, благодаря прозрачному пластику корпуса разъема.

    Для того, чтобы выполнить непосредственный обжим телефонного кабеля, применяется специальный инструмент, способный работать с разными разъемами.

    Во время сжатия происходит вдавливание ножей внутрь корпуса. Оболочка проводников разрезается и создается контакт. В самом разъеме кабель надежно фиксируется плоской планкой. Готовый разъем, вместе с телефонным проводом, вставляется в гнездо телефона, после чего устанавливается связь.

    Таким образом, обжим и подключение телефонного кабеля представляют собой несложную операцию. При наличии определенных навыков и необходимого инструмента, подключение производится в течение нескольких минут.

    Телефонные разъемы

    RJ11 Телефон к разъему RJ45

    Эта статья представляет мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочтите мои раскрытия для получения дополнительной информации. Кабели Cat5, Cat5e, Cat6 часто используются для подключения телефонных разъемов. Вы можете передать до 4 телефонных линий по одному 4-парному кабелю, который заканчивается разъемом RJ45 (8P8C). Проблема в том, что большинство телефонов, даже многолинейных, не подключаются напрямую к разъему RJ45. Мы обсудим некоторые варианты подключения телефонов с разъемами RJ11 к порту RJ45.

    Конфигурация Джека

    Прежде чем мы перейдем к разделению телефонных линий, давайте разберемся, что происходит в разъеме. Никто больше не использует старый четырехъядерный (зеленый, красный, черный, желтый) телефонный кабель в новой проводке. В основном это кабель Cat3 или лучше, который состоит из 4 витых пар проводов синего, оранжевого, зеленого и коричневого цветов, а также их белый провод с цветной полосой (бело-голубой, бело-оранжевый, бело-зеленый, бело-коричневый). Поскольку для стандартного телефона требуется только одна пара проводов на линию, мы можем отправить до 4 линий по каждому кабелю.Это обеспечивает большую гибкость и экономит время и трудозатраты на прокладку телефонных кабелей в многолинейной системе. Даже если вы собираетесь использовать только одну телефонную линию, у вас есть место для расширения.

    Для единообразия, возможности использовать все 4 линии и экономии места в настенной розетке, телефонные установки обычно заканчиваются разъемом 8P8C (8-контактный 8-проводной). Это тот же разъем, который используется для вашего кабеля Ethernet. Это больший разъем, чем вы обычно ожидаете от телефона, который обычно меньше 6P6C или аналогичный (RJ11, RJ12 и т. Д.).6P6C поддерживает до 3 линий, 6P4C - 2 линии, а 6P2C - однолинейный разъем, но все они используют один и тот же штекер. Единственное отличие - количество жил в кабеле.

    Есть три стандартных способа подключения телефонного разъема. T568A, T568B и USOC. Разница в том, какие цвета подключены к каким контактам на разъеме.

    T568A - предпочтительный метод подключения телефонных разъемов и разъемов Ethernet, а также единственный метод, предложенный в спецификации TIA-570-B для жилых помещений. Каким-то образом T568B стал популярным в США.S. коммерческих установок, но T568A чаще используется за пределами США, и федеральное правительство определяет T568A для своих установок. Всем скептикам ... Видите, иногда правительство может делать что-то лучше, чем частный сектор. 🙂 USOC больше не используется, но это тип схемы подключения телефонов.

    Было бы разумно подключать порты в соответствии со спецификацией USOC, но при использовании T568A кабель впоследствии можно будет легко переключить с передачи голоса на данные или наоборот.Вы заметите, что строки 1 и 2 на T568A и USOC идентичны. Если у вас двухлинейный телефон, вы можете подключить его непосредственно к проводному разъему T568A, и обе линии будут работать. Штекеры меньшего размера RJ11 / 12 подходят непосредственно к разъему RJ45. Это не рекомендуется, так как вы можете повредить другие контакты, но он предназначен для работы таким образом.

    Если вам не нужно соответствовать установленному в настоящее время плану распиновки, старайтесь всегда использовать T568A. В любом случае важно знать, как на самом деле подключены ваши разъемы.

    Телефонный разъем

    Сравните вышеуказанные разъемы со старыми 2-линейными телефонными разъемами, которые раньше использовались на стенах и все еще используются в телефонах. Они выглядят вот так.

    Выше показано стандартное телефонное гнездо 6P4C, поддерживающее 2 телефонные линии. Линия 1 находится на центральных штырях, линия 2 - на следующем наборе внешних штифтов. Если используется витая пара, цвета будут бело-синими для зеленого, синими для красного, бело-оранжевыми для черного и оранжевыми для желтого.

    Если вы подключите однолинейный телефон, он будет подключаться только к контактам 2 и 3 (линия 1).В двухлинейном телефоне вы будете использовать все 4 контакта.

    Подключение стандартного телефона с 4 линиями к разъему RJ45

    Джек поддерживает 4 линии, телефон поддерживает 4 линии, это должно быть легко, не так ли? Нет, обычно нет. Проблема в том, что в большинстве стандартных 4-линейных телефонов нет одного 4-линейного разъема RJ45, вместо этого у них обычно есть 2 разъема 6P4C (RJ11), которые поддерживают 2 линии каждый.

    Есть несколько способов справиться с этим правильно, но давайте сначала поговорим о том, как этого не делать. Вы можете подумать, что это упростит жизнь, если вы просто разделите пары кабелей за настенной пластиной и используете 2 гнезда для трапецеидальных искажений RJ11.Теоретически это будет работать, и, учитывая, что это просто телефон, возникнут минимальные проблемы с помехами при наличии множества открытых пар, но это может привести к проблемам. Очевидно, вы увеличите вероятность возникновения помех, провода будет легче повредить, вы займете дополнительное место в настенной пластине и потеряете возможность легко изменить этот порт на сетевой порт в будущем. Это тоже запрещено в спец.

    RJ45, 4 линии на 2, RJ11, 2 линии, адаптер

    Существует ряд различных разветвителей (обычно называемых 400E), таких как этот разветвитель Suttle 400E Cat5, которые подключаются к разъему RJ45 и имеют 2 разъема RJ11, каждый с 2 ​​линиями.Их довольно легко найти, но просто убедитесь, что у вас нет обычного телефонного разветвителя (с 1 RJ11 на 2 RJ11). У него должен быть мужской RJ45 с одной стороны и два женских RJ11 с другой.
    Если внимательно посмотреть на схему подключения, то со стороны RJ45 видно, что он следует за T568B. Вы все еще можете использовать его с распиновкой T568A, но строки 2 и 3 будут поменяны местами. Если распиновка ваших телефонных разъемов соответствует USOC, этот адаптер работать не будет.

    Разрыв кабеля

    Если вы не можете найти сплиттер выше, вы можете сделать разрывной кабель из кабеля витой пары.

    На одном конце вы обожмите разъем RJ45 в соответствии с распиновкой, используемой в вашей настенной розетке. С другой стороны, вы обжмете 1 или несколько разъемов RJ11. Если вы просто хотите вытащить одну линию для одного телефона, выберите пару проводов для нужной линии и вставьте их в центральные контакты RJ11. Вы также можете использовать 2 разъема RJ11 на 2 линии, 4 разъема RJ11 на 1 линию - все, что вам подходит.

    Коробка прорыва

    Производители структурированных систем электропроводки также имеют готовые разделительные коробки, которые позволят вам получить доступ к 4 линиям различными способами.Один из примеров - Leviton 47609-4x4 4x4 Breakout Module. Поскольку системы Leviton предназначены для использования в жилых помещениях, Leviton 47609-4x4 подключается в соответствии с распиновкой T568A, в отличие от разветвителя, расположенного выше, T568B.

    Сделай сам RJ45 - RJ11 Break Out Box

    Если вы не можете найти разделительную коробку выше или у вас есть особые потребности, вы можете сделать свой собственный выходной ящик.

    Вы можете сделать его в любом случае, но чтобы дать вам пример, давайте сделаем коробку с 4 портами, которая принимает входящий кабель и разделяет его на L1 и 2, L2 и 1, L3 и 4, L4 и 3, аналогично Leviton.

    Нам понадобится:

    Для инструментов нам понадобится:

    • Пробойник с режущим и не режущим лезвием 110
    • Модульный обжимной штекер
    • Отвертка
    Мы собираемся последовательно подключить 2 пары к 2 портам для линий 1 и 2, а затем проделать то же самое с 2 другими портами для линий 3 и 4, так что у нас будет 4 разъема, подключенных следующим образом:
    С помощью этой конфигурации мы можем подключить:
    • 4 отдельных телефона с 1 линией к одному разъему RJ45 для доступа ко всем 4 линиям.
    • 4 2-х линейных телефона
    • 2 2-х линейных телефона
    • или некоторые другие варианты, такие как один 4-х линейный телефон, факсимильный аппарат и однолинейный телефон.

    Идет снег, и у меня нет под рукой телефонных разъемов, поэтому я буду подключать его с помощью стандартных 8-проводных разъемов Cat5e. Тот же принцип, но я пробиваю провода к другим контактам, чем указано в инструкциях.

    Шаг 1. Зачистите кабель

    Зачистите внешнюю оболочку кабеля достаточно долго (может быть, 8–10 дюймов), чтобы у вас было много провода для работы.

    Шаг 2: L2 и 1 Jack

    Мы собираемся начать с одного из центральных домкратов (линии 2 и 1) и продвигаться по обеим сторонам. Раскрутите оранжевую пару проводов рядом с основанием (не раскручивайте пару полностью) и проткните их к контактам 3 и 4 (оранжевым и бело-оранжевым), используя неразрезной нож 110. Я использую пластиковый перфоратор, который идет в комплекте с домкратами. Повторите то же самое для синей пары на контактах 2 и 5 (бело-синий и синий).

    Шаг 3: L1 и 2 Jack

    Затем мы сделаем Гнездо линий 1 и 2, используя те же синие и оранжевые пары, за исключением того, что мы нанесем их на противоположные контакты, как и раньше.3 и 4 для синего и 2 и 5 для оранжевого. На этот раз, когда мы пробиваем проволоку, мы будем использовать режущее лезвие 110, чтобы обрезать излишки проволоки.

    Взгляните на разъем и представьте, как вы хотите, чтобы он выглядел в коробке для поверхностного монтажа. Что касается меня, я хочу пробить следующий домкрат справа от первого. Ваши домкраты могут быть разными, поэтому остановитесь и проверьте. Помните, что при установке в коробку штифты будут сверху.

    Кроме того, расположите следующий разъем достаточно далеко, чтобы у вас было достаточно проводов для размещения разъемов в портах на коробке для поверхностного монтажа.

    Шаг 4: L3 и 4 Jack

    Теперь с другой стороны разъема L2 и 1 мы собираемся добавить разъем для линий 3 и 4, используя зеленые и коричневые пары на контактах 3 и 4 и 2 и 5 соответственно, как показано на предыдущей диаграмме.

    Используйте режущее лезвие и оставьте достаточно провода, чтобы можно было разместить домкрат в коробке для поверхностного монтажа.

    Шаг 5: L4 и 3 Jack

    Последний валет - это линии 4 и 3 валет. Мы проткнем зеленую пару к контактам 2 и 5, а коричневую пару - к контактам 3 и 4, используя режущее лезвие 110.

    Шаг 6: Вставьте домкраты в коробку для поверхностного монтажа

    Установите пылезащитные крышки на гнезда, если они есть, затем установите гнезда в порты на корпусе для поверхностного монтажа. Пометьте коробку для поверхностного монтажа над разъемом, чтобы знать, как она работает (L1 и 2, L2 и 1, L3 и 4, L4 и 3 или любая другая конфигурация, которую вы выберете).

    Шаг 7: Обжать разъем

    RJ45

    На другом конце провода обожмите разъем RJ45, используя соответствующую распиновку для настенной розетки.Либо T568A, T568B, либо USOC.

    Tec-Alert Newsletter

    Основные этапы и подходящие инструменты для медных IDC, оконечных устройств коаксиального кабеля и оптоволокна: Часть 1

    Концевая заделка кабеля - это подключение провода или волокна к устройству, такому как оборудование, панели или розетка, которое позволяет подключать кабель к другим кабелям или устройствам. Мы обсудим три основных области: терминация, используемая в телекоммуникациях, сетях передачи данных и оптоволоконной связи. Это включает в себя организацию кабелей по назначению, формирование и перевязку кабелей, а также надлежащую маркировку, а также создание соединения с медным или оптоволоконным проводником.

    Для начала необходимо провести планирование. Подготовьтесь к заделке, разработав стратегию начала и конца кабеля, убедившись, что у вас есть необходимые инструменты для выполнения работы. Помните, что кабельное соединение не будет завершено, пока все заделки не будут правильно идентифицированы и промаркированы!

    Подготовка:
    Тщательная подготовка перед заделкой кабеля обеспечит правильное выполнение работы и сэкономит ваше время и деньги с самого начала.

    Начните с определения, где находится конечная точка. Если неизвестно, убедитесь, что каждый кабель доходит до самой дальней точки коммутационного шкафа или аппаратной. Затем проложите кабели к этой области, убедившись, что длина кабеля правильная, а также пометьте каждый кабель по ходу движения, чтобы вы могли идентифицировать его позже. Затем сформируйте и закрепите кабель, убедившись, что все кабели параллельны друг другу, сформируйте их в аккуратные жгуты с помощью стянутых вручную кабельных стяжек или оберток с липучкой. Если кабель слишком длинный, обязательно отметьте новый конец так же, как и раньше.После того, как зона заделки настроена, используйте соответствующее оборудование для управления кабелями, которое будет служить опорой и облегчением. Это важно, поскольку некоторые кабели предъявляют особые требования к минимальному радиусу изгиба. Знание этого защитит целостность устанавливаемого кабеля.

    Теперь вы готовы к работе!

    ЧАСТЬ 1: Медный IDC и оконечное устройство коаксиального кабеля

    Медное оконечное устройство IDC:
    Соединение со смещением изоляции (IDC) является рекомендуемым методом заделки медных кабелей, признанным ANSI / TIA / EIA-568-A для заделки кабеля UTP.

    Ключевые шаги:

    Шаг 1: Определите метод и длину снятия оболочки. При удалении оболочки можно выбрать один из нескольких типов инструментов. Какой инструмент вы будете использовать, будет зависеть от ваших личных предпочтений, вашего бюджета, типов кабелей, которые вы используете, и т. Д. Мы выделим некоторые варианты в разделе инструментов.

    Шаг 2: Удалите только ту часть оболочки, которая необходима для заделки пар кабелей и убедитесь, что скручивание пар сохраняется. В зависимости от блока, типа, размера медного кабеля и типа производителя оконечного оборудования IDC требования будут различаться для удаления правильной длины.

    Шаг 3. Разделите, определите и закрепите группы связующих. Это относится к кабелям с числом пар 50 и более. Если каждая группа связующих будет отделена и связана, это поможет в окончании и упростит уборку.

    Шаг 4: Разверните веером и сформируйте пары кабелей из каждой связующей группы. Пары не должны пересекаться или мешать другим парам. Кроме того, пары проводов должны быть параллельны, без натяжения в точке соединения и одинакового натяжения на всех соединениях.

    Шаг 5: Теперь вы готовы установить клеммную колодку (a) или обжать модульную вилку (b).

    Шаг 5a: Оконечные блоки - это оборудование, предназначенное для размещения кабеля, в основном, для приложений Telecom и Datacom. Несмотря на то, что существует много типов оконечных блоков, наиболее распространенными оконечными блоками являются 66- или 110-стили. Блок 66 в основном используется для голосовых приложений в УАТС, ключевых телефонных системах и некоторых локальных сетях. Блок 110 используется в кабелях для передачи голоса и данных. Используя 66-блочный блок, витые пары разветвляются одна за другой и пробиваются на блок для завершения.Используя блок 110, провода проходят через центр и разветвляются, пробиваясь вниз в каждый слот блока для оконечной нагрузки.

    Шаг 5b: При подключении к модульным разъемам, таким как RJ11, RJ45 и Cat5, вы просто вставляете провода витой пары в разъем, удерживая каждый провод параллельно следующему, избегая перекрытия. Используя обжимной инструмент с храповым механизмом и подходящую обжимную матрицу, вы просто сжимаете ручку, пока не получите надежный обжим.

    ПРИМЕЧАНИЕ: Tecra Tools настоятельно рекомендует использовать обжимные клещи с трещоткой для всех заделок разъемов! Это поможет обеспечить однородность, исключит чрезмерную или недостаточную обжимку и снизит нагрузку на руки.

    Инструменты для кабелей с витой парой:

    Инструменты для резки кабеля
    В зависимости от размера кабеля, с которым вы работаете, вам потребуются различные инструменты для резки кабеля. Для небольших кабелей лучше всего подходят кусачки для диагонального заподлицо или для круглых кабелей. Для кабелей большего размера требуется режущий инструмент с большим рычагом или даже кабельный резак с храповым механизмом.

    Инструменты для снятия оболочки
    Инструмент для звона, ножницы для электриков и инструмент для резки - все это позволяет удалить оболочку с кабеля UTP, но каждый по-своему.Инструмент для кольцевания является наиболее надежным, поскольку он предварительно настроен на разрезание только тонкой внешней оболочки, не повреждая провода под ней. А ножницы для электриков - необходимый инструмент для обрезки любой работы по окончании работ.

    Инструменты для перфорации
    Выберите высококачественные инструменты для перфорации с лезвиями, подходящими для типа используемого клеммного блока (66, 110, Krone, Bix и т. Д.). Не экономьте на этом инструменте! Вы обнаружите, что используете его постоянно.

    Обжимные инструменты
    Используйте только обжимную рамку с храповым механизмом с соответствующими обжимными матрицами для используемых заглушек: RJ-11, RJ-45, Cat 5 и т. Д.

    ПРИМЕЧАНИЕ. Вилки категории 5 часто отличаются от типичных вилок RJ-45 тем, что вилки категории 5 не имеют вторичного углубления для снятия натяжения в корпусе вилки. Это сделано для сохранения скручивания пар проводов при их прохождении через корпус вилки. Если вы используете подобные штекеры категории 5, при обжиме этих штекеров вам необходимо использовать наши обжимные матрицы категории 5. Несоблюдение правил использования матрицы Cat 5 приведет к раздавливанию корпуса вилки и повреждению разъема.

    Концевая заделка коаксиального кабеля:

    Коаксиальные кабели состоят из внутреннего проводника (одножильного или многожильного), отделенного диэлектриком (сердечником) от внешнего проводника (одинарная или двойная оплетка) и покрытого внешней оболочкой из ПВХ или герметичной оболочки. .Этот тип кабеля в основном используется для аудио / видео, но может поддерживать данные. Преобладающими коаксиальными кабелями являются RG-6, RG-11, RG-58, RG-59 и RG-62.

    Ключевые шаги:

    Шаг 1. Определите правильный метод и длину удаления оболочки, оплетки, диэлектрика и центрального проводника. Начните с прямого надреза на конце кабеля. Затем наденьте наконечник соединителя на конец кабеля. Отрегулируйте двух- или трехступенчатый инструмент для зачистки коаксиального кабеля в соответствии с желаемым диаметром кабеля и требованиями к зачистке.Вставьте кабель в устройство для снятия изоляции, повернув его на 3-5 полных оборотов. Удалите разорванную оболочку, экранирующий и диэлектрический материал при проверке качества полосы, убедившись, что нет блуждающих жил плетеного экрана, зазубрин центрального проводника или поврежденной изоляции.

    Шаг 2: Завершите кабель, вставив штырь соединительной системы в центральный провод. Обожмите штифт на центральном проводе, используя специальный инструмент для обжима центрального штифта или, что менее желательно, гнездо для штампа малого диаметра обжимного инструмента.

    Шаг 3: Вставьте муфту и разъем на кабель. Сначала поместите корпус разъема на кабель, выровняв его так, чтобы его вал входил в контакт с центральным проводником и между диэлектриком и экраном оплетки. Сдвиньте наконечник соединителя вверх, чтобы закрыть оголенный экран оплетки. Поместите обжимной инструмент на наконечник соединителя и сжимайте его, пока матрица полностью не закроется. Разъем должен быть плотно затянут, поэтому проверьте соединение на аккуратность и надежность.

    ПРИМЕЧАНИЕ: Использование правильного размера обжимной матрицы имеет решающее значение для правильной заделки коаксиального кабеля! Этот размер определяется только типом используемого разъема, а НЕ размером кабеля! При указании подходящей обжимной матрицы см. Рекомендуемый диаметр обжимной гильзы в спецификации производителя соединителя.

    ПРИМЕЧАНИЕ: Tecra Tools настоятельно рекомендует использовать обжимные клещи с трещоткой для всех заделок разъемов! Это поможет обеспечить однородность, исключит чрезмерную или недостаточную обжимку и снизит нагрузку на руки.

    Инструменты, используемые для заделки коаксиального кабеля:

    Режущие инструменты
    При прокладке оконечной заделки коаксиального кабеля необходим хороший набор резаков для коаксиального кабеля и плоских резаков. Будьте осторожны, не пытайтесь разрезать стальные центральные проводники инструментом, предназначенным только для резки меди. Мы рекомендуем использовать резак для центрального проводника, специально разработанный для этой цели.

    Инструменты для зачистки коаксиального кабеля
    Существует большое разнообразие инструментов для зачистки коаксиального кабеля; предустановленный, регулируемый, двухступенчатый, трехступенчатый и т. д. В большинстве случаев регулируемый трехступенчатый инструмент для зачистки лучше всего подходит для самого широкого диапазона типов кабелей и разъемов.

    Коаксиальные обжимные инструменты

    Правило 1. Всегда покупайте трещотки!

    Правило 2. Купите обжимной пресс со сменными матрицами. Не покупайте совершенно новый инструмент каждый раз, когда вам нужно обжать разъем нового типа!

    Правило 3. Обожмите центральный штифт специальным приспособлением для обжима центрального штифта.Не используйте маленькое гнездо для обжима обжимного устройства для обжимной гильзы! Он просто не сможет обеспечить надежность обжима с 8-точечным или 12-точечным обжимом.

    Правило 4. Знайте правильный диаметр обжимной гильзы для вашего разъема и используйте соответствующую матрицу. Соединители с чрезмерным или недостаточным обжатием - это неисправности, которые ждут своего часа!

    Щелкните здесь, чтобы просмотреть Часть 2 нашей серии по заделке кабелей: заделка оптоволоконных кабелей.

    Вернуться к Tec Alert

    Вернуться к началу страницы

    Lapp 2 пары 100 м JY (ST) Y 4-жильный телефонный кабель, огнестойкая алюминиевая ламинированная пластиковая фольга, серая оболочка 23 AWG

    Компоненты RS

    Сертификат соответствия RoHS

    Директивы ЕС 2011/65 / EU и 2015/863 ограничивают использование 10 перечисленных ниже веществ при производстве определенных типов электрического оборудования.

    Хотя это ограничение юридически не применяется к компонентам, признается, что «соответствие» компонента актуально для многих клиентов.

    RS определение соответствия RoHS:

    • Продукт не содержит веществ с ограниченным доступом в концентрациях и областях применения, запрещенных Директивой
    • .
    • , а что касается компонентов, продукт может работать при более высоких температурах, необходимых для бессвинцовой пайки.

    Ограниченные вещества и максимально допустимые концентрации в однородном материале, по массе:

    Вещество Концентрация
    Свинец 0.1%
    Меркурий 0,1%
    ПБД (полибромированные дифенилы) 0,1%
    ПБДЭ (полибромированные дифениловые эфиры) 0,1%
    Шестивалентный хром 0,1%
    Кадмий 0,01%
    DEHP (бис (2-этилгексл) фталат) 0,1%
    BBP (Бензилбутилфталат) 0.1%
    DBP (дибутилфталат) 0,1%
    ДИБФ (диизобутилфталат) 0,1%

    Поставщик элемента, указанного ниже, проинформировал RS Components о том, что продукт «соответствует требованиям RoHS».

    Компания

    RS Components предприняла все разумные шаги для подтверждения этого утверждения. Информация относится только к продуктам, проданным на дату настоящего сертификата или после нее.

    -совместимый Подробнее о продукте

    Инвентарный номер RS 3877320
    Описание продукта Lapp 2 пары 100 м JY (ST) Y 4-жильный телефонный кабель, огнестойкая алюминиевая ламинированная пластиковая фольга, серая оболочка 23 AWG
    Производитель / Марка Лаппи
    Обозначение производителя 1591301

    RS Components Ltd, Birchington Road, Corby, Northants, NN17 9RS, UK

    Распечатать этот сертификат

    потенциальных клиентов Прямые | Телекоммуникации Электромонтаж

    В этой статье содержится информация о модульных разъемах и разъемах BT, кабелях и выводах, которые используются в проводке телекоммуникационных компаний.

    Leads Direct продает широкий ассортимент готовых телекоммуникационных кабелей, в том числе RJ10, RJ11, RJ12, ADSL-кабели, а также 4- и 6-проводные кабели BT и удлинители. По запросу мы также можем изготовить индивидуальные телекоммуникационные кабели в соответствии с вашими требованиями. Однако могут быть случаи, когда вам понадобится помощь в поиске информации о проводке, в изготовлении собственных выводов или в ремонте существующей установки, и это цель данной страницы.

    Разъемы

    Два разных типа модульных соединителей

    Разъемы, используемые для проводки телекоммуникационных компаний, обычно называются `` модульными разъемами '', а также (технически неправильно) ссылкой RJ - RJ обозначает зарегистрированный разъем и описывает способ подключения разъема, а не фактический разъем, который используется .Однако точно так же люди стали называть пылесосы «Hoovers» и шариковые ручки «Biros». Доступно несколько различных вариантов, наиболее распространенные из которых показаны ниже:

    • 8P8C = 8-позиционный 8-проводник (RJ45) - используется в сетевой проводке
    • 6P6C = 6-позиционный 6-проводник (RJ12) - используется в системных телефонах
    • 6P4C = 6-позиционный 4-проводник (RJ11) - используется для ADSL, телефонных, модемных кабелей и т. Д.
    • 4P4C = 4-позиционный 4-проводник (RJ9 / RJ10 / RJ22) - используется в основном для кабелей телефонных трубок, но также для некоторых кабелей освещения, данных и управления

    Пара штекеров BT

    В Великобритании самый распространенный способ подключения телекоммуникационного устройства к телефонной линии - это штекер BT.Это в значительной степени уникально для Великобритании и бывает двух типов:

    4-контактный штекер - стандартный штекер, который используется в домашних телефонах и телефонах малого бизнеса. 6-контактный штекер обычно используется в телефонных системах, а дополнительные контакты используются для передачи управляющих сигналов, которые варьируются от производителя к производителю.

    Все эти соединители устанавливаются с помощью обжимного инструмента или, как правило, нескольких обжимных инструментов, так как редко, если вообще возможно, найти инструмент, который подходит ко всем из них. Здесь вы найдете огромный выбор этих и других инструментов, связанных с кабелем.

    Кабель

    Все перечисленные выше разъемы обычно устанавливаются на плоский телекоммуникационный кабель с 4, 6 или 8 жилами. Самый распространенный цвет - белый, но черный и серый доступны довольно свободно, а также кремовый в некоторых готовых вариантах длины. Доступны и другие цвета, но возможны длительные сроки выполнения заказа и высокое минимальное количество заказа.

    Электропроводка

    Большая путаница возникает при прокладке телекоммуникационных кабелей.Многие люди просто не понимают, что жилы кабелей можно располагать более чем в одном порядке, и поэтому испытывают проблемы, когда, например, пытаются подключить кабель, изначально идущий от телефона, к модему.

    Также возникает путаница, когда используется термин «прямая проводка» ... некоторые производители телекоммуникационных кабелей обычно используют эту номенклатуру для описания ситуации, когда кабель проложен так, что если вы вытащите кабель на всю длину без каких-либо перегибов или перекручивания, заглушки будут направлены в одном направлении, что с точки зрения штыревых соединений будет 100% реверсированием e.грамм. 1-6, 2-5, 3-4 и т. Д. Другие (особенно APC) используют его для описания «прямого» соединения, например 1-1, 2-2, 3-3 и т. Д.

    Большинство производителей и дистрибьюторов используют термины «прямой провод» для обозначения полного переворота и «сквозной» для обозначения прямого назначения контактов, но полагаться на это небезопасно, и вам рекомендуется активно проверять конфигурацию контактов перед размещением заказа или началом изготовления или ремонта собственных кабелей.

    Наиболее распространенные схемы подключения следующие:

    • Модем / маршрутизатор ADSL: Средние два на RJ11 и два средних на втором RJ11 - обычно не имеет значения, являются ли они контактами или пересекаются.Обычно используется четырехжильный кабель, и обычно не имеет значения, подключены ли и как два внешних провода.
    • ISDN: RJ45 - RJ45 по 8-жильному кабелю, подключенному прямо.
    • Модем коммутируемого доступа: Два средних на RJ11 и два внешних на BT 431A с использованием двух- или четырехжильного кабеля в зависимости от марки. Некоторые не будут работать с подключенным четырехжильным кабелем.
    • BT Внутренний телефон: RJ11 - BT, подключенный прямо через четырехжильный кабель.
    • Системный телефон: RJ12 - BT631A с прямым или обратным подключением, в зависимости от производителя, всегда с использованием 6-жильного кабеля.

    Этот список ни в коем случае не является исчерпывающим, и одна из наиболее распространенных проблем, о которых сообщают Leads Direct, - это невозможность правильно настроить кабель для оборудования. К счастью, Leads Direct предлагает услугу, с помощью которой вы можете бесплатно отправить свой оригинальный кабель и протестировать его, а также идентифицировать проводку.Если это стандартный формат, может быть поставлен правильный кабель. В противном случае можно изготовить индивидуальный поводок практически любой необходимой длины.

    Номера контактов разъема

    Существует много путаницы в отношении номеров контактов на разъемах. В Интернете есть много противоречивой информации, особенно когда речь идет о штекере BT. Это происходит из-за того, что по какой-то причине BSI и BT смогли поменять местами номера контактов между вилкой и розеткой, поэтому контакт 6 вилки фактически подключается к контакту 1 в розетке и так далее.В результате некоторые люди взяли номера контактов розетки и неправильно применили их к контактам вилки при создании списков соединений и схем. Даже производители с Дальнего Востока допустили эту ошибку в своих технических чертежах и, как следствие, во многих случаях показывают неправильную распиновку для правильной проводки.

    Кабели RJ11 / 12 на BT

    Даже если они понимают, что внутренняя проводка телефонных кабелей может сильно отличаться, многие люди не могут определить, какая распиновка им действительно нужна для работы.Чтобы определить распиновку самостоятельно, используйте номера контактов, как показано на схеме слева.

    В основном, если вы держите два разъема золотыми разъемами к себе, с RJ11 или RJ12 слева и BT431A или BT631A справа, с модульным зажимом разъема, направленным от вас, и зажимом BT, направленным вправо номера выводов работают внутрь снаружи.

    Если ваш лид использует RJ11 или BT431A, то есть только четыре контакта, но шесть позиций все еще остаются - они просто незаняты.Следовательно, вы должны начать подсчет тех, которые находятся на контакте 2, поскольку контакты 1 и 6 отсутствуют.

    Если в вашем отведении используется RJ12 или BT631A, вы начинаете отсчет с вывода 1, как показано. Очевидно, что если у вас комбинированный вывод с четырьмя контактами на одном конце и шестью на другом, вам нужно будет соответствующим образом отрегулировать, считая один конец от первого контакта, а другой - от контакта 2.

    RJ11 / 12 - RJ11 / 12

    RJ12 - это 6-позиционный 6-контактный модульный разъем, обычно используемый в Великобритании с модемами, телефонами и некоторыми приложениями для освещения и передачи данных.

    В США RJ11 используется на обоих концах телефонного соединения, точно так же, как здесь для подключения модема или ADSL-маршрутизатора.

    Соединения обычно прямые, т.е. 1-1, 2-2, 3-3, 4-4, 5-5 и 6-6 на разъеме RJ12. Для разъема RJ11 соединения обычно такие же, но без контактов 1 и 6, которых нет.

    Однако в некоторых случаях требуются очень сложные кроссоверы, особенно при подключении иностранных устройств к британским телекоммуникационным системам.Для одного конкретного продукта, устройства видеотелефона, мы делаем специальный двойной перекрестный кабель RJ11 - наша часть 2XXRJ11 - который подключается 2-3, 3-2, 4-5, 5-4, и, конечно, мы всегда можем сделать индивидуальный провода и кабели любой спецификации и в любом количестве.

    RJ10 (также известный как RJ9 и RJ22)

    Разъем RJ10 представляет собой разъем 4P4C (4 положения, 4 контакта), который обычно используется для фигурных кабелей телефонной трубки на телефонных трубках. Он также используется для управления освещением, низкого напряжения и некоторых приложений передачи данных.

    Он также иногда используется вместе с RJ11 и RJ45 в приложениях преобразования.

    Если посмотреть на контакты, то они находятся в том же месте, что и в распиновке RJ11 / 12 - BT выше. На схеме слева показаны номера контактов разъема, если смотреть на него с торца. Нумерация идет от 1 до 4, так как имеется только четыре контакта и только четыре позиции, в которые можно разместить контакт. Обычно они подключаются напрямую, т.е. 1-1, 2-2, 3-3, 4-4

    Если вы ищете дополнительную информацию о подключении телекоммуникационных компаний, но не можете найти ее здесь, отправьте электронное письмо info @ leaddirect.co.uk, и мы постараемся ответить на ваш вопрос и позаботиться о том, чтобы информация была доступна на этих страницах для дальнейшего использования.

    Общие сведения о телефонных проводах и цветах проводов для правильного подключения

    Кажется, есть все эти цвета, и это действительно сбивает с толку!

    Телефонная проводка имеет цветовую маркировку ...

    В обычном доме телефонные кабели, соединяющие ваши телефоны внутри вас В доме четыре провода ... красный, зеленый, желтый и черный. Они используются в пары для каждой телефонной линии.Ремонтники на самом деле относятся к проводам в терминах "пар", так что технически стандартный четырехпроводной телефон линия имеет две пары.

    ЛИНИЯ 1 использует красно-зеленую пару. В строке 2 используется желто-черная пара. В кабель очень маленький, как и провода внутри, и его не следует путать с электрические провода, которые намного больше. Сами провода почти похожи на волосы, в отличие от электрических проводов, которые довольно тяжелые и трудные согнуть.

    FYI, при покупке многопроволочного кабеля с 4 парами (8 цветных проводов) на четыре линий, схема подключения такая же, как и выше, с ЛИНИЕЙ 3 используется СИНИЙ + БЕЛЫЙ и ЛИНИЯ 4 - ОРАНЖЕВЫЙ + КОРИЧНЕВЫЙ.

    Все телефоны, домашний телефон, розетки, соединители и т. Д., Которые вы можете купить сегодня, следуя этой схеме подключения. ВСЕ ОНИ!! НО НЕ ОБЯЗАТЕЛЬНО ПРОВОДКА ...

    Почему цвета вашей проводки не совпадают с моими цвета ...

    Это, конечно, не означает, что это та ситуация, в которой вы находитесь. домашняя проводка! Если домовладелец испортил провода, вы можете найти вещи немного перемешались. Я часто нахожу отсоединенные провода в телефонных розетках, все участки проводов к телефонным розеткам отключены в соединительном блоке, и обратная проводка.

    В некоторых многоквартирных домах и в старых домах проводка может не соблюдаться цветовые обозначения современных разъемов и телефонной аппаратуры. Это особенно актуально в некоторых кондоминиумах, где обслуживают большие жгуты проводов. через ваше устройство может пройти более одного покупателя! Это действительно имеет смысл. У вас не может быть двадцати проводов, обслуживающих десять единиц, использующих четыре цвета.

    Я знаю, что где-то есть подвальный склад, в котором хранятся секретная правительственная информация об этих кодах проводки, несомненно, рядом с останки космических пришельцев в Розуэлле.Однако вам не нужно взламывать проводку код.

    Вы можете определить подходящие цвета для вашей конкретной ситуации, просто наблюдение за тем, что идет к чему. Если вы откроете телефонную розетку и увидите, что КРАСНЫЙ подключается к СИНЕ-БЕЛОМУ разноцветному проводу, запишите это. так что вы не запутаетесь при повторном подключении нового позже! Так что это на самом деле не так сложно, как кажется. Просто следуйте правилам подключения, которые работают, и проблем возникнуть не должно!

    Вернуться к статьям по поиску и устранению неисправностей по телефону

    Обжим и пайка для точных электрических соединений

    Опрессовка: альтернатива пайке.

    Ваша первая мысль могла бы заключаться в использовании паяльника для электрических соединений, но задумывались ли вы когда-нибудь об использовании обжимного инструмента?

    В процессе пайки провода или внутренние проводники зачищаются и припаиваются в гильзы или в контактных наконечниках / точках контакта. Этот метод используется как для антенных кабелей, так и для нескольких разъемов различных типов.

    Паяные соединения своими руками редко дают однородный результат. Отдельные жилы проводов могут быть пропущены и плохо спаяны, поэтому они выступают вбок.Кроме того, паяные соединения в разъемах или муфтах могут выдерживать только ограниченные механические нагрузки. Если многополюсные кабели подключены к вилке или розетке, во время пайки также могут возникнуть проблемы с пространством. В случае близко расположенных жил изоляция защитной оболочки соседней жилы может расплавиться во время пайки. Все это увеличивает риск короткого замыкания на соседний контакт.

    Опрессовка - надежная альтернатива пайке. В этом случае жилы и кабели прижимаются к соответствующим разъемам или гнездам с помощью специального «обжимного инструмента», обычно с регулируемым давлением.

    В простейшем случае, например, внутренний проводник коаксиального кабеля вставляется в наконечник на конце провода, который затем прижимается или обжимается соответствующими плоскогубцами. Кабельные наконечники (плоские вилки, плоские розетки, наконечники с выемками, наконечники для громкоговорителей, наконечники с выемками, стыковые соединители и т. Д.) Для кабелей громкоговорителей, автомобильной проводки на 12 В и т. Д. Также десятилетиями прессовались соответствующими клещами для обжима, такими как ток с помощью «клещей для опрессовки KNIPEX 9721215» (см. ниже).

    Обжимная технология часто используется для сборки и ремонта соединительных кабелей между контактными планками печатных плат.Для этого существуют различные однорядные и двухрядные планки розеток (например, от JST), каждая из которых рассчитана на соответствующий размер решетки (например, 2 мм). Планки розеток содержат прямоугольные или квадратные полости для контактов розеток, которые обычно автоматически защелкиваются во время вставки для защиты от случайного извлечения. Для контакта провода соединительного кабеля должны быть зачищены до определенной длины, а затем обжаты обжимным инструментом, подходящим для используемых контактов гнезда. Обжимной инструмент WC-240 от JST, например, используется для планок с шагом 2 мм и розеток JST.

    Техника опрессовки для малых размеров

    Техника опрессовки подходит даже для сетки меньшего размера. Однако здесь обжимаются уже не просто контакты отдельных жил, а весь штекер. Соответствующие обжимные соединители обычно имеют контактные ряды со встроенными режущими лезвиями и отверстиями для целенаправленного введения отдельных жил. Если все жилы находятся в отверстиях четырехконтактной телефонной вилки Western (RJ10) или восьмиконтактного коммутационного кабеля / сетевого кабеля (RJ45), например, подходящий обжимной инструмент разрезает защитную оболочку жилы в правильном положении. .Конструкция режущих лезвий в вилке означает, что жилы кабеля не прорезаются, а окружены режущим лезвием для чистого разреза. Равномерное давление обжимного инструмента дает чистый разрез, обеспечивая хороший токовый контакт и снятие напряжения кабеля в защитной оболочке.

    Плоскогубцы KNIPEX 97 21 215 подходят для периодических работ с изолированными кабельными наконечниками различных типов (плоские вилки, плоские розетки, вилочные наконечники с зазубринами, кабельные наконечники громкоговорителей, наконечники с зазубринами, стыковые соединители и т. Д.Внутри рукоятки есть кусачки и отверстия для снятия изоляции для шести проводов / жил диаметром от 0,75 до 6 мм². На другом конце плоскогубцы есть три обжимных отверстия с цветовой кодировкой для нажатия соответствующих кабельных наконечников того же цвета.

    • Для новичков, проста в использовании
    • Подходит для проводов сечением от 0,5 до 6,0 мм²
    • Гофрированные изолированные кабельные наконечники и стыковые соединители
    • Подходит для домашнего использования и хобби, а также для периодической опрессовки в коммерческом секторе
    • Также предлагает интегрированные кабельные ножницы и инструмент для снятия изоляции

    Если вам часто приходится обжимать клеммы и разъемы с профессиональной изоляцией, вам понадобятся прецизионные плоскогубцы с передаточным числом рычага, чтобы уменьшить необходимое ручное усилие и защитить руки.Вот эти плоскогубцы:

    • Отличается усилением мощности за счет оптимальной рычажной передачи
    • Для работы без утомления
    • Подходит для проводов сечением от 0,5 до 6,0 мм².
    • Отлично подходит для гофрированных изолированных кабельных наконечников и стыковых соединителей
    • Идеально подходит для регулярного использования в коммерческих и промышленных средах (строительство распределительных шкафов и т. Д.)
    • Доступны с прецизионными профилями для особо чистых обжимных соединений

    Изделие 3: Клещи для наконечников KNIPEX

    Этот прочный короткий обжимной инструмент 180 мм для других концевых наконечников изготовлен из хромованадиевой электротехнической стали.Он обеспечивает откалиброванное давление обжима и подстраивается под соответствующий размер используемой гильзы сердечника. Встроенный рычаг переключения увеличивает усилие для работы без усталости. Это инструмент:

    • Для опрессовки кабельных наконечников согласно DIN 46228 часть 1 + 4
    • Саморегулирующаяся адаптация к желаемому размеру гильзы
    • Подходит для всех двойных концевых гильз в диапазоне от 0,08 до 10 + 16 мм²
    • Обеспечивает неизменно высокое качество обжима за счет храпового механизма (разблокируется)
    • Поставляется с предустановленным точным давлением обжима - откалибровано на заводе

    Обжимной инструмент JST WC-240 идеально подходит для работы с однорядными и двухрядными планками розеток JST при расстоянии между контактными планками 2 мм и позволяет, например, точно обжимать стандартные контактные гнезда JST PH.

    • Незаменим для обработки контактов JST в соответствии со стандартами PH-002- (P) 0.5S
    • Клещи с трещоткой с легко регулируемым усилием нагрузки
    • Для регулярного использования в коммерческих и промышленных зонах
    • Оборудован локатором для обеспечения правильного позиционирования контакта во время опрессовки
    • Три различных держателя для проводов размером 24AWG (0,62–0,67 мм) 26AWG (0,57–0,62 мм) и 28 / 30AWG (0,55–0,60 мм и 0,52–0,57 мм соответственно)

    Продукт 5: Клещи для опрессовки KNIPEX для вилок Western и модульных вилок

    Обжимной инструмент KNIPEX KN 97 51 10 длиной 190 мм подходит для точного обжима шести или восьми жил вилок RJ12 или RJ45 Western.Рычажная трансмиссия, встроенная в клещи, обеспечивает работу без усталости.

    • Для использования в телекоммуникациях и сетях
    • Для резки и снятия изоляции с плоских телефонных кабелей и заполнения швов 6- и 8-полюсных модульных разъемов, RJ 12 / RJ 45
    • Точный процесс опрессовки за счет параллельной опрессовки
    • Энергосберегающий рычажный механизм
    • Нож для обрезки и снятия изоляции для 6 и 12 мм

    Изображение на обложке: Производитель

    кабелей | CommScope

    Коаксиальный кабель воздушный (14)

    Коаксиальный кабель в оплетке (53)

    Коаксиальный автомобильный кабель (22)

    Коаксиальный кабель в кабелепроводе (42)

    Коаксиальный ответвительный кабель (102)

    Коаксиальный оптоволоконный кабель в кабелепроводе (8)

    Коаксиальный жесткий кабель (136)

    Коаксиальный кабель головной станции (12)

    Коаксиальный спутниковый кабель (16)

    Коаксиальный видеокабель (20)

    Коаксиальный беспроводной кабель (66)

    Эллиптический волновод (74)

    Оптоволоконный ответвительный кабель (125)

    Внутренний оптоволоконный кабель (791)

    Волоконный кабель для внутренней / наружной установки (1,012)

    Оптоволоконный кабель OSP (1,035)

    Кабель падения FTTH (3)

    Гибридный кабель, коаксиальный и оптоволоконный (22)

    Гибридный кабель, коаксиальный и оптоволоконный (4)

    Гибридный кабель, коаксиальный и витая пара (3)

    Гибридный кабель, медь и оптоволокно (38)

    Гибридный кабель, оптоволокно и питание (41)

    Гибридный кабель, оптоволокно и тональный провод (8)

    Кабель питания (41)

    Излучающий кабель (23)

    Прямоугольный волновод, гибкая закрутка (481)

    Прямоугольный волновод, окно давления (26)

    Прямоугольный волновод, жесткая скрутка (6)

    Прямоугольный волновод, прямое сечение (13)

    Прямоугольный волновод, стреловидный изгиб (12)

    Прямоугольный волновод, конический переход (6)

    Кабель витая пара (1,128)

    Переход волновод / коаксиальный кабель (15)

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
