Обжатие коннектора rj 45. Обжимные разъемы RJ45: руководство по выбору и использованию

Как правильно выбрать обжимные разъемы RJ45 для витой пары. Какие существуют типы разъемов RJ45. Как обжать коннектор RJ45 самостоятельно. Какие инструменты нужны для обжима витой пары.

Содержание

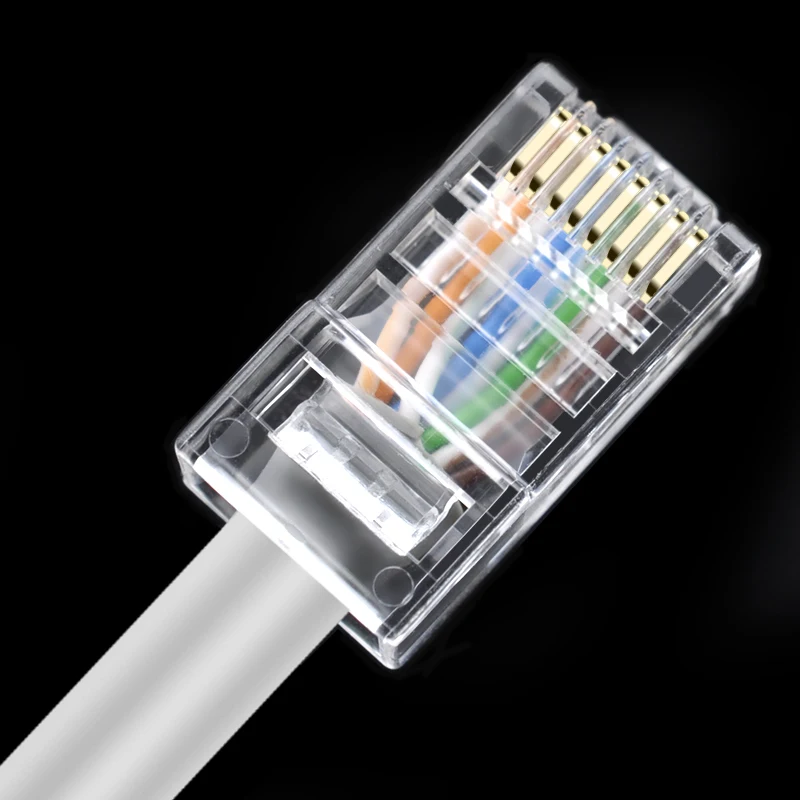

Что такое разъемы RJ45 и для чего они используются

Разъемы RJ45 (Registered Jack 45) — это стандартизированные 8-контактные модульные коннекторы, широко применяемые для подключения сетевого оборудования и создания локальных компьютерных сетей. Они используются с витой парой категорий 5e, 6 и выше.

Основные области применения разъемов RJ45:

  • Подключение компьютеров и другого оборудования к локальной сети и интернету
  • Соединение сетевых устройств (маршрутизаторов, коммутаторов и т.д.)
  • Создание патч-кордов для коммутации
  • Обжим кабелей для прокладки структурированных кабельных систем

Типы и категории разъемов RJ45

Существует несколько основных типов разъемов RJ45:

По конструкции:

  • Неэкранированные (UTP)
  • Экранированные (STP, FTP)

По категории:

  • Cat 5e — для сетей 10/100/1000 Мбит/с
  • Cat 6 — для сетей до 10 Гбит/с
  • Cat 6A — для сетей 10 Гбит/с с улучшенным экранированием

Важно подбирать разъем в соответствии с категорией используемого кабеля для обеспечения заявленных характеристик.


Как выбрать качественные разъемы RJ45

При выборе разъемов RJ45 следует обращать внимание на следующие параметры:

  • Соответствие категории кабеля (Cat 5e, Cat 6 и т.д.)
  • Наличие позолоченных контактов для лучшей проводимости
  • Прочный корпус из качественного пластика
  • Наличие направляющих для правильной укладки проводников
  • Хорошая фиксация оболочки кабеля

Рекомендуется выбирать разъемы известных производителей, которые гарантируют соответствие заявленным характеристикам.

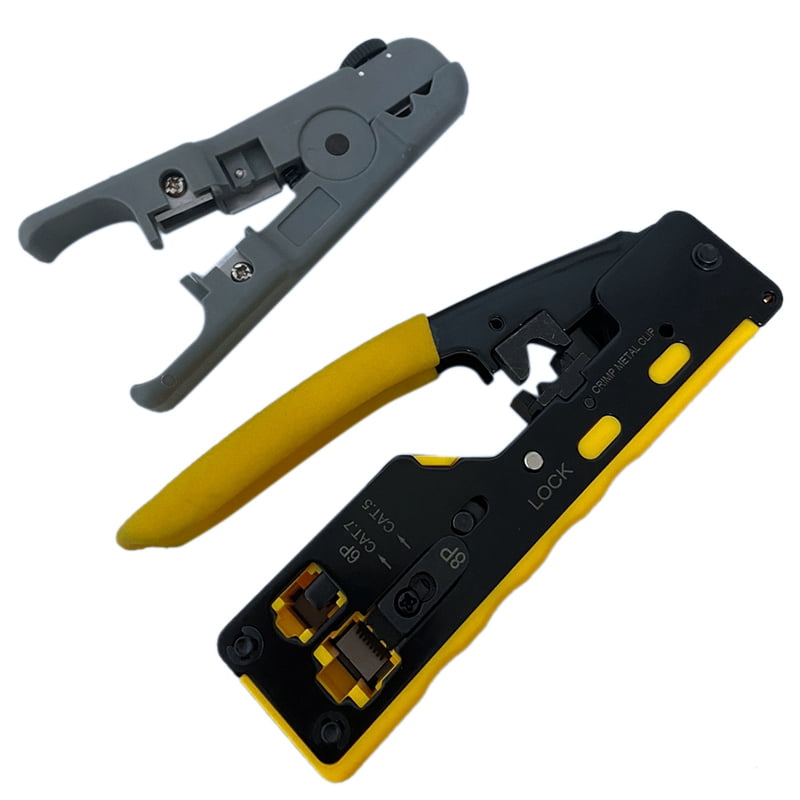

Инструменты для обжима разъемов RJ45

Для качественного обжима разъемов RJ45 потребуются следующие инструменты:

  • Обжимной инструмент (кримпер) для RJ45
  • Устройство для зачистки кабеля
  • Кабельные ножницы или бокорезы
  • Тестер для проверки обжатого кабеля

Хороший кримпер должен обеспечивать равномерное обжатие всех контактов и надежную фиксацию оболочки кабеля в разъеме.

Пошаговая инструкция по обжиму разъема RJ45

  1. Снимите внешнюю оболочку кабеля на длину примерно 2.5 см
  2. Расплетите витые пары и выровняйте проводники
  3. Расположите проводники в нужном порядке согласно выбранной схеме (T568A или T568B)
  4. Отрежьте концы проводников ровно, оставив длину около 1.3 см от края оболочки
  5. Вставьте выровненные проводники в разъем до упора
  6. Убедитесь, что оболочка кабеля входит в разъем
  7. Поместите разъем в кримпер и сожмите до щелчка
  8. Проверьте качество обжима визуально и с помощью тестера

Распространенные схемы обжима RJ45

Существует две основные схемы обжима разъемов RJ45:


T568A:

  1. Бело-зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый

T568B:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

Схема T568B является более распространенной и рекомендуется для большинства применений.

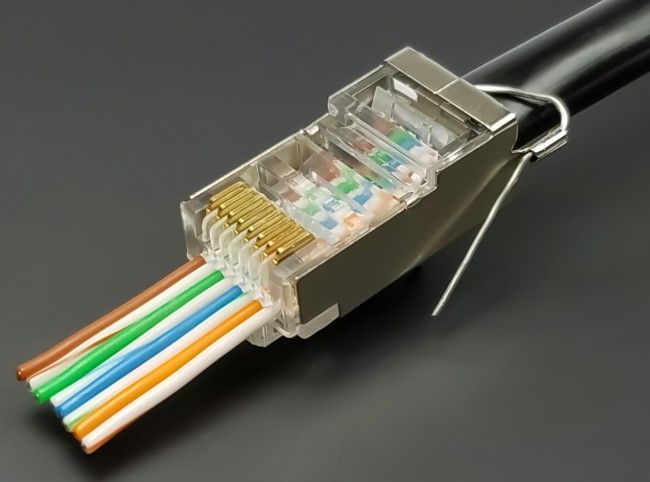

Особенности обжима экранированных разъемов

При обжиме экранированных разъемов RJ45 следует учитывать некоторые особенности:

  • Необходимо использовать специальные экранированные разъемы
  • Экранирующую оплетку кабеля нужно подключить к металлическому экрану разъема
  • Следует использовать кримпер, поддерживающий обжим экранированных разъемов
  • После обжима важно проверить целостность экрана специальным тестером

Правильное подключение экрана обеспечивает защиту от электромагнитных помех и улучшает характеристики передачи сигнала.

Как проверить качество обжима разъема RJ45

Для проверки качества обжима разъема RJ45 можно использовать следующие методы:

  • Визуальный осмотр — все проводники должны доходить до конца разъема
  • Проверка тестером — позволяет выявить обрывы, короткие замыкания и неправильный порядок проводников
  • Подключение к сетевому оборудованию — проверка реального соединения и скорости

При обнаружении проблем рекомендуется переобжать разъем, так как некачественное соединение может привести к нестабильной работе сети.


Типичные ошибки при обжиме разъемов RJ45

Наиболее распространенные ошибки при обжиме разъемов RJ45:

  • Неправильный порядок проводников
  • Недостаточная длина зачистки оболочки кабеля
  • Неравномерное обжатие контактов
  • Повреждение проводников при зачистке
  • Использование разъема, не соответствующего категории кабеля

Внимательность и аккуратность при выполнении всех этапов обжима позволит избежать большинства проблем.


Обжать коннектор своими руками

Коннектор rj-45 для подключения в компьютер

Если термин «коннектор rj-45» вам не знаком, уверяю что вы его видели хотя бы раз и, возможно даже подключали, поскольку без этого сетевого разъема не может функционировать компьютерная сеть. Модуль для подключения коннектора установлен во всех сетевых приборах, используемых в современном мире, таких как: роутер, компьютер, коммутатор, телевизор, камера и многих других устройствах, использующих ip протоколы для передачи данных. Существует несколько параметров, по которым различаются эти разъемы.

1. Utp и Ftp коннекторы. Отличие в наличии или отсутствии металлического экрана, способствующего устранению помех от внешних источников при передаче данных. При выборе коннектора следует учитывать, какой кабель собираетесь ним обжимать. Есть смысл брать ftp коннектор только при наличии линии из кабеля с экраном.

2. Cat.5e и cat.6 отличаются возможностью обжатия жил разных диаметров. В кабеле категории 6 жила больше в диаметре и завести ее в простой коннектор нет возможности. Для полноценного расключения кабеля cat.6 и cat.6a рекомендуется использовать самозажимные разъемы.

При правильном построении структурированных кабельных систем (СКС) допускается использование только таких коннекторов.

Кабель с коннекторами с двух сторон называется патч-корд и сегодня покажу как обжать витую пару со специализированным инструментом и без него, своими руками, используя только подручные средства.

Инструмент для обжима коннекторов RJ12 и RJ45

Существует множество видов инструмента для подключения витой пары в коннектор. Цены стартуют от 10$ и выше, правда качество дешёвого инструмента вызывает большие сомнения, но для домашнего применения возможно будет достаточно. Я, например, работаю инструментом за 80$, а мой напарник за 20$. Каждый привык к своей модели и неисправностей, кроме замены ножей для зачистки изоляции, пока не возникало. С помощью обжимки можно зачистить изоляцию с витой пары и плоского телефонного кабеля или обрезать кабель, или жилы. Работать можно с коннекторами на 4, 6 и 8 пинов.

Для расключения коннектора подручными инструментами вам понадобится плоская отвёртка для забива восьми ножей, которые передают сигнал от кабеля в подключенные устройства, кусачки и канцелярский нож. Возможно хорошо обжать получится не с первого раза, рекомендую купить коннекторы с запасом.

Подготовка витой пары. Цветовая схема расключения

Существует две цветовые схемы расключения коннектора, «A» и «B» (Б). По схеме «B» (Б) бело-оранжевая, оранжевая, бело-зеленая, синяя, бело-синяя, зелёная, бело-коричневая и коричневая жилы. Цветовая схема «А» это – бело-зеленая, зелёная, бело-оранжевая, синяя, бело-синяя, оранжевая, бело-коричневая, коричневая. Общепринято использовать схему «Б».

Принцип подготовки витой пары для обжатия обжимкой или ручным инструментом всегда одинаковый. Снимаем изоляцию на расстоянии 3-4 сантиметра от начала кабеля и разводим пары в разные стороны для последующего удобства в работе. Начинаем раскручивать оранжевую пару, распрямляем жилы и разводим их в соответствии с выбранной схемой, далее раскручиваем и выпрямляем зелёную пару, далее синюю и коричневую. Разместив жилы по цветовой схеме, отрезаем лишнюю длину с помощью обжимки или бокорезов, оставив примерно 0.8-1 сантиметр от изоляционной оболочки. Заводим 8 жил в коннектор до упора, это можно проверить, посмотрев на лицевую часть разъема rj-45. Также смотрим чтобы оболочка изоляции зашла в коннектор до места ее фиксации в разъеме, это предотвратит повреждение кабеля при изгибе и натяжении. Убедившись, что все подготовлено правильно, приступаем к обжиму разъёма rj-45.

Обжим коннектора своими руками

Подготовив кабель и разместив его в разъеме RJ 45, заводим коннектор в паз обжимки для 8 pin и нажатием заканчиваем процесс впресовки ножей в жиле кабеля. Действие очень простое и работа выполняется качественно, в отличие от работы с ручным инструментом. Рекомендую только в крайних случаях обжимать кабель подручными средствами. Пластик коннектора повреждается и при постоянном отключении и включении может повредить медные контакты на ответном разъеме, что приведет к дорогостоящему ремонту оборудования.

Чтобы забить ножи, берём плоскую отвёртку, ставим ее на медный нож и надавливаем, пока нож не окажется ниже пластика, расположенного по обеим его сторонам – это важно, поскольку медные жилы на ответном разъеме, должны зайти в пластиковый паз на коннекторе, для лучшего контакта. Проделав это действие восемь раз, смотрим насколько углубились медные контакты, если они размещены неровно, повторяем процедуру. Может быть, что отвёртка соскочит и повредит пластик, в таком случае проведите её между пластиком, для получения ровного паза, в который зайдет медный контакт ответного разъема rj-45. После остаётся зажать пластиковый держатель оболочки. Он предотвращает, обрыв кабеля при натяжении и изломе медных жил. Берём отвёртку и надавливаем на ближнюю к концу коннектора часть. Если посмотреть сбоку, будет видно, что пластиковый язычок прижимает оболочку кабеля.

Проверить работоспособность можно с помощью подключения коннектора в ответный разъем сетевого оборудования. Делаем это осторожно, без лишних усилий. Подключив проверяем соединение в свойствах подключения. Также можно прозвонить контакты с помощью мультиметра в режиме «позвонка».

Проверив работоспособность остаётся наслаждаться подключением к сети и хорошо проделанной работой.

На сайте https://ipshop.com.ua/ можно купить коннекторы с доставкой по Киеву и Украине.

Инстаграм автора @likemywork

Как правильно обжать интернет кабель коннектором (вилкой) RJ-45. Обжим кабеля коннектором RJ45.

Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь  произвести самостоятельно обжимку кабеля не составляет особого труда.

Популярные схемы обжимки

Наиболее часто встречающимися методами обжимки сетевого lan кабеля, применяемого для подключения интернета, являются прямой и перекрестный (косой) методы опрессовки. Для обжимки этого интернет кабеля, в простонародье именуемого «витой парой», потребуются необходимое количество коннекторов RJ-45 и обжимные клещи (кримпер), например кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

Первый метод обжима – прямой тип, используется для обжима при подключении компьютера к интернету или роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а второй к роутеру или компьютеру. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

Второй метод носит название перекрестный (косой) и служит для создания подключений между подобными устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

При перекрестном соединении отличие состоит в том, что два конца опрессованы разными методами – один по типу «А», а второй по типу «В».

Как производится обжимка сетевого кабеля

Сама процедура обжимки осуществляется очень просто:

  • Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.
  • Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

  1. Бело-зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый.

Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

  • Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

Работоспособность опрессованого кабеля можно проверить с использованием тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.


Приглашаем к сотрудничеству партнеров!

Обжимной инструмент для разъемов RJ-45

Обжимной инструмент RJ45 — идеальное решение для энтузиастов-любителей и профессиональных монтажников. Это прочный, компактный инструмент «все в одном», оснащенный встроенными кусачками и инструментами для зачистки проводов. Его компактная конструкция упрощает обращение с ним по сравнению с традиционными обжимными инструментами. Благодаря устойчивому к ржавчине стальному сердечнику с черным оксидным покрытием и подпружиненной рукоятке с функцией блокировки этот инструмент прочный и удобный.

Этот обжимной инструмент для разъемов RJ45 позволяет выполнять точные надрезы на стандартных концах разъемов RJ45 и EZ-RJ45, гарантируя, что каждое соединение соответствует спецификациям FCC. Он работает с любыми высокопроизводительными кабелями с большим сечением проводов, более толстой изоляцией и шлицами, разделяющими пары. Наш обжимной инструмент совместим с любыми разъемами RJ45 Cat5e и Cat6 (неэкранированными и экранированными) и любыми разъемами RJ12/11, кроме AMP.

Характеристики обжимного инструмента RJ45

  • Стальная рама, устойчивая к ржавчине
  • Увеличенная площадь поверхности на контактных приводах обеспечивает полное и равномерное усилие обжима
  • Встроенные кусачки и инструменты для зачистки проводов Разъемы CAT6 (неэкранированные и экранированные), любые разъемы RJ12/11 и модульные штекерные разъемы RJ11, кроме AMP
  • Оставляет чистую, гладкую отделку на конце разъема EZ-RJ45
  • Обжим и обрезка — все в одном действии
