Обжим для гильзовых наконечников. Обжим гильзовых наконечников: выбор инструмента и правильная техника

Как правильно выбрать обжимной инструмент для гильзовых наконечников. Какие виды обжимных инструментов существуют. Как правильно выполнить обжим гильзового наконечника. На что обратить внимание при обжиме.

Виды обжимных инструментов для гильзовых наконечников

Для качественного обжима гильзовых наконечников используются различные виды специализированных инструментов:

• Механические пресс-клещи
• Гидравлические пресс-клещи
• Электрогидравлические прессы
• Пневматические прессы

Выбор конкретного типа инструмента зависит от сечения обрабатываемых проводов, объема работ и требований к качеству обжима.

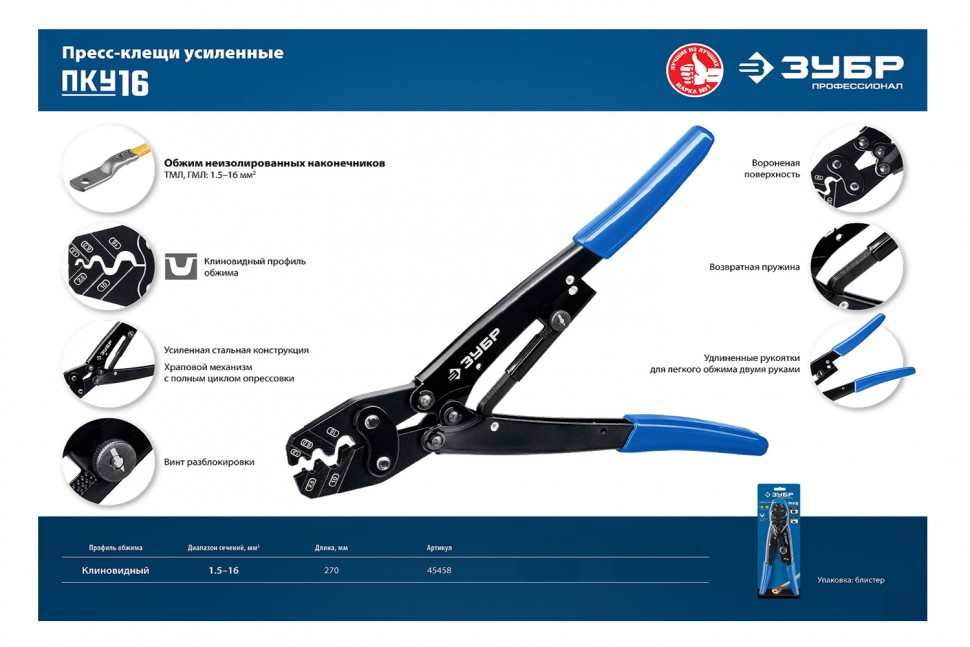

Механические пресс-клещи для обжима гильзовых наконечников

Механические пресс-клещи — наиболее простой и доступный вариант обжимного инструмента. Они подходят для работы с проводами небольшого сечения до 10-16 мм².

Основные преимущества механических пресс-клещей:

• Компактность и мобильность
• Низкая стоимость
• Не требуют дополнительных источников энергии
• Простота в использовании

Однако механические клещи имеют ограничения по развиваемому усилию обжима, что снижает качество опрессовки на больших сечениях проводов.

Гидравлические пресс-клещи для обжима гильзовых наконечников

Гидравлические пресс-клещи позволяют развивать значительно большее усилие обжима по сравнению с механическими. Они подходят для работы с проводами сечением до 300-400 мм².

Ключевые преимущества гидравлических пресс-клещей:

• Высокое качество обжима на больших сечениях
• Возможность регулировки усилия обжима
• Эргономичность и удобство в работе
• Широкий диапазон обрабатываемых сечений

Гидравлические пресс-клещи обеспечивают отличное качество опрессовки и высокую производительность при регулярном использовании.

Как правильно выбрать обжимной инструмент для гильзовых наконечников

При выборе обжимного инструмента для гильзовых наконечников следует учитывать несколько ключевых факторов:

• Диапазон обрабатываемых сечений проводов
• Требуемое усилие обжима
• Интенсивность и объем выполняемых работ
• Эргономика и удобство использования
• Надежность и срок службы инструмента

Для профессионального применения рекомендуется выбирать качественный гидравлический инструмент известных производителей. Это обеспечит высокое качество обжима и длительный срок службы.

Техника правильного обжима гильзовых наконечников

Качественный обжим гильзовых наконечников требует соблюдения правильной техники:

1. Выберите наконечник, соответствующий сечению провода
2. Снимите изоляцию с конца провода на нужную длину
3. Вставьте зачищенный провод в гильзу наконечника до упора
4. Расположите наконечник в матрицах обжимного инструмента
5. Плавно сожмите рукоятки инструмента до полного смыкания матриц
6. Проверьте качество обжима визуально и попыткой провернуть/стянуть наконечник

Правильно обжатый наконечник должен плотно обхватывать жилы провода без зазоров и деформаций.

Распространенные ошибки при обжиме гильзовых наконечников

При работе с гильзовыми наконечниками часто допускаются следующие ошибки:

• Неправильный подбор размера наконечника
• Недостаточная длина зачистки изоляции провода
• Неполное введение жил в гильзу наконечника
• Перекос наконечника в матрицах инструмента
• Чрезмерное или недостаточное усилие обжима
• Использование изношенного или неподходящего инструмента

Эти ошибки приводят к некачественному соединению и могут стать причиной отказа электрооборудования.

Контроль качества обжима гильзовых наконечников

После выполнения обжима необходимо проверить качество соединения:

• Визуальный осмотр на отсутствие трещин, деформаций, выступающих жил
• Проверка прочности соединения попыткой прокрутить или стянуть наконечник
• Измерение геометрических размеров обжатой части
• Проверка электрического сопротивления соединения
• Испытание на разрывное усилие (для ответственных соединений)

Только тщательный контроль позволяет гарантировать надежность и долговечность электрических соединений.

Обслуживание и уход за обжимным инструментом

Для обеспечения стабильно высокого качества обжима необходимо правильно обслуживать инструмент:

• Регулярно очищать рабочие поверхности от загрязнений
• Смазывать подвижные части согласно инструкции
• Проверять точность настройки и калибровки
• Своевременно заменять изношенные матрицы и компоненты
• Хранить инструмент в чистом сухом месте

При соблюдении правил эксплуатации качественный обжимной инструмент прослужит долгие годы.

Для обжимки наконечников-гильз в категории «Электрооборудование»

Гидравлическая обжимка (пресс-клещи) YQK-240 (16-240 мм²) для наконечников и гильз СТАНДАРТ HCRT0240 Orig

Доставка из г. Киев

2 816.70 грн

Купить

Клещи механические обжимка HSC8 6-6 для опрессовки втулочных (трубчатых, гильзовых) наконечников 0,25-6,0 мм²

Доставка из г. Одесса

1 040 грн

Купить

Клещи механические обжимка HSC8 6-6 для опрессовки наконечников 0,25-6,0 мм² + набор наконечников — 2000

Заканчивается

Доставка по Украине

1 640 грн

Купить

Гидравлическая обжимка (пресс-клещи) YQK-240 (16-240 мм²) для наконечников и гильз СТАНДАРТ HCRT0240

Доставка по Украине

2 678.05 — 3 411 грн

от 31 продавца

2 819 грн

Купить

Клещи механические обжимка HSC8 6-6 для опрессовки втулочных (трубчатых, гильзовых) наконечников 0,25-6,0 мм²

Доставка по Украине

1 040 грн

Купить

Клещи механические обжимка HSC8 6-6 для опрессовки наконечников 0,25-6,0 мм² + набор наконечников — 400

Заканчивается

Доставка по Украине

1 245 грн

Купить

Гидравлическая обжимка (пресс-клещи) YQK-240 (16-240 мм²) для наконечников и гильз СТАНДАРТ HCRT0240

Доставка из г. Киев

по 2 819 грн

от 5 продавцов

2 819 грн

Купить

Клещи механические обжимка HSC8 6-6 для опрессовки втулочных (трубчатых, гильзовых) наконечников 0,25-6,0 мм²

На складе

Доставка по Украине

729 грн

Купить

Обжимка для опрессовки втулочных (трубчатых, гильзовых) наконечников 0,25-10мм² Yato YT-23051

На складе в г. Киев

Доставка по Украине

785 грн

769.30 грн

Купить

Гидравлическая обжимка (пресс-клещи) YQK-240 (16-240 мм²) для наконечников и гильз HCRT0240

Доставка по Украине

2 819 грн

Купить

Обжимка для опрессовки втулочных (трубчатых, гильзовых) наконечников от 0,2 до 6 мм² Yato YT-2305

На складе

Доставка по Украине

1 157 грн

1 122.29 грн

Купить

Обжимка для опрессовки втулочных (трубчатых, гильзовых) наконечников 0,25-10мм² Yato YT-23051

На складе в г. Киев

Доставка по Украине

785 грн

761.45 грн

Купить

Клещи механические обжимка HSC8 6-6 для опрессовки втулочных (трубчатых, гильзовых) наконечников 0,25-6,0 мм²

На складе

Доставка по Украине

729 грн

707.13 грн

Купить

Гидравлическая обжимка (пресс-клещи) YQK-240 (16-240 мм²) для наконечников и гильз СТАНДАРТ HCRT0240

Доставка по Украине

2 819 грн

Купить

Клещи механические обжимка HSC8 6-4 для опрессовки наконечников 0,25-6,0 мм² + набор наконечников — 400

Доставка из г. Одесса

1 086 грн

Купить

Смотрите также

Обжимка ля опрессовки втулочных (трубчатых, гильзовых) наконечников от 0,2 до 6 мм² Yato YT-2305

Доставка по Украине

1 157 грн

1 133.86 грн

Купить

ПГР-70 Обжимка для наконечников и троса [TKL10-001] yq-70. yqk-70, квт 70

Доставка из г. Киев

2 673.61 грн/ед.

1 978. 47 грн/ед.

Купить

Пресс гидравлический ручной YQK-70 (от 4 до 70 мм²) для опрессовки кабельных наконечников и гильз

На складе в г. Черновцы

Доставка по Украине

1 999.50 грн

1 899.52 грн

Купить

Гидравлическая обжимка (пресс-клещи) YQK-240 (16-240 мм²) для наконечников и гильз СТАНДАРТ HCRT0240

Доставка по Украине

2 819 грн

2 537.10 грн

Купить

Гидравлические пресс-клещи YQK-120 (10 120 мм²) для опрессовки кабельных наконечников и гильз

На складе в г. Киев

Доставка по Украине

1 890 грн

Купить

Пресс пгр70 для обжимки наконечников от 4 до 70мм2, гидравлический ручной, пгр-70, иек [tkl10-001]

Доставка из г. Киев

2 673.61 грн/ед.

1 978.47 грн/ед.

Купить

Набор наконечников-гильз — 1200 шт для кримпера

На складе в г. Черновцы

Доставка по Украине

648.85 — 649. 14 грн

от 2 продавцов

683 грн

648.85 грн

Купить

Гидравлический пресс 16-240 мм2 для обжима наконечников и гильз

На складе в г. Киев

Доставка по Украине

4 065.91 грн

Купить

Набор наконечников-гильз — 1200 шт для кримперов обжимных

На складе в г. Черновцы

Доставка по Украине

682.98 грн

Купить

Обжимной инструмент опрессовки наконечников клемм и гильз AWG22-10 0,25-6 мм HS-40j Кримпер

На складе в г. Днепр

Доставка по Украине

550 грн

499 грн

Купить

HX-50B пресс-клещи для неизолированных наконечников и гильз 6-50 мм2

На складе в г. Киев

Доставка по Украине

1 625.44 грн

Купить

Клещи для обжима гильз 0,08-10 кв.мм (квадрат) Quadro, дкс [2art9302]

Доставка по Украине

13 856.84 грн/ед.

Купить

Клещи для обжима гильз 0,14-16 кв. мм, Quadro, дкс [2art40]

Доставка по Украине

4 936.47 грн/ед.

Купить

Клещи для обжима гильз 6-16кв.мм., Quadro, дкс [2art41]

Доставка по Украине

4 936.47 грн/ед.

Купить

Инструмент для обжима наконечников

код код код QFM999R08U60010 QFM999R08U60011 QFM999R08U60012 назначение назначение назначение Инструмент для обжима кабельных наконечников с сечением 0,14…6 мм2, с пластиковыми втулками или без пластиковых втулок, и двойных наконечников с сечением 0,5…4 мм2 Инструмент для обжима кабельных наконечников  с пластиковыми втулками или без пластиковых втулок, с сечением  6. ..16 мм2 Инструмент для обжима кабельных наконечников  с пластиковыми втулками или без пластиковых втулок, с сечением  25, 35 и 50 мм2 преимущества преимущества преимущества Всего один паз для всех сечений наконечников Поворотный зажим для вставки наконечников Подача наконечников спереди или сбоку Инструмент можно раскрыть в любой момент при обжиме Специальный храповик для качественного обжима Продолжительный срок службы Три паза Инструмент можно раскрыть в любой момент при обжиме Подача наконечников сбоку Специальный храповик для качественного обжима Продолжительный срок службы Три паза Инструмент можно раскрыть в любой момент при обжиме Подача наконечников сбоку Специальный храповик для качественного обжима Продолжительный срок службы   Ошибки при обжиме в случае неправильного подбора наконечника и провода. Даже хороший инструмент не может правильно работать при неверном подборе наконечника для кабеля. Может быть и так, что и провод, и наконечник высокого качества, но их неправильный подбор не дает качественного обжима. Иногда технологические отклонения при производстве провода и наконечника накладываются друг на друга, и обжим получается некачественным. Разумеется, для взрывозащищенного электрооборудования, следует использовать провода и наконечники только высокого качества. Правильный обжим гильзовых наконечников Изоляция провода должна плотно заходить в пластиковую втулку. Трубка наконечника должна полностью заполняться жилами кабеля. Провод должен, в зависимости от сечения, выступать из трубки от 0 до 0,5мм. Примечание: После однократного зажима провода в кабельном наконечнике в клеммном зажиме  взрывозащищненного оборудования ООО «КОРТЕМ-ГОРЭЛТЕХ» при усилии затягивания согласно МЭК 60947. 1 гильза не должна разрываться. Вид с торца   Типовые ошибки при обжиме наконечников • Трещины на трубках наконечника • Разрывы гильзы наконечника • Несимметричный обжим • Сильные наплывы по граням после обжима • Гильза не заполнена проводом полностью • Отдельные жилки выбиваются из наконечника • Отдельные жилки раздавлены и порваны • Повреждена пластиковая втулка наконечника • Неизолированный провод торчит из пластиковой втулки • Трубка изогнута после обжима Неправильный обжим гильзовых наконечников • Образование трещин в местах контакта с обжимным инструментом • Раздавленные или порванные жилки внутри наконечника • Вытащенные жилки из наконечника • Образование трещин на боковых ребрах • Ребра трубки наконечника разорваны • Несимметричная форма обжима с образованием наплыва

Неизолированный конец гильзы обжимает гибкий медный кабель LV

Главная > Продукты > Кабельные наконечники и соединители (типы механических срезных болтов и обжимных болтов) >

Неизолированные кабельные обжимные муфты для гибкого медного кабеля низкого напряжения — Cembre KE

Неизолированные кабельные обжимные муфты для гибкого медного кабеля низкого напряжения — Cembre KE

Cembre KE серии концевой муфты кабеля Обжимные соединители изготовлены из луженой электролитической меди и разработаны для использования с гибкими медными кабелями.

Неизолированные кабельные обжимные гильзы предназначены для армирования тонких жил при подключении кабеля к блоку разъемов.

Соединители KE изготовлены из меди Cu DHP UNI 5649/1988 (соответствует: SF-Cu DIN 1787/1973 Cu/131 NF A 51-050) и покрыты лужением минимальной толщиной 3 мкм. 100018

Деталь Cembre Ref	Размер проводника кв.мм	Размеры мм			Количество зажимов Коробка/пакет
		Ø	Л	С
*КЕ 506 СТ	0,5	1,0	6,0	1,9	50.000/500
КЭ 508 СТ		1,0	8,0	1,9	50.000/500
*КЕ 7506 СТ	0,75	1,2	6,0	2,2	50. 000/500
КЭ 7508 СТ		1,2	8,0	2,2	50.000/500
*КЕ 106 СТ	1	1,4	6,0	2,4	25.000/500
*KE110 ST		1,4	10,0	2,4	25.000/500
КЭ 1508 СТ	1,5	1,7	8,0	2,8	25.000/500
*КЕ 1510 СТ		1,7	10,0	2,8	25.000/500
КЭ 2508 СТ	2,5	2,2	8,0	3,4	25.000/500
*КЕ 2510 СТ		2,2	10,0	3,4	15.607/500
КЭ 410 СТ	4	2,8	10,0	4,0	12. 500/500
*КЕ 412 СТ		2,8	12,0	4,0	12.500/500
*КЕ 610 СТ	6	3,5	10,0	4,7	10.000/500
*КЕ 612 СТ		3,5	12,0	4,7	7.500/500
*КЕ 616 СТ		3,5	15,0	4,7	5.600/5130
*КЕ 1016 СТ	10	4,5	15,0	5,8	4.000/250
*КЕ 1616 СТ	16	5,8	15,0	7,5	3.000/250
КЭ 25015 СТ	25	7,3	15,0	9,5	1.500/100
*КЕ 25018 СТ		7,3	18,0	9,5	1. 500/100
КЭ 35012 СТ	35	8,3	12,0	10,5	1.500/100
КЭ 35015 СТ		8,3	16,0	10,5	1.500/100
*КЕ 35018 СТ		8,3	18,0	10,5	1.000/100

*Согласно стандарту DIN 46 228/1

Cembre KE – Размеры

Гибкие медные кабели

Гибкие медные кабели предназначены для передачи сигналов низкого напряжения, электродвигателей, силовых трансформаторов постоянного тока, щитов управления и батарейных кабелей.

➡ T&D является основным дистрибьютором компании Cembre, располагающим полным набором инструментов для резки и обжима кабеля .

Свяжитесь с T&D, чтобы обсудить обжим кабелей на СН-ВН, включая 11кВ-33кВ, чтобы обеспечить правильный выбор инструмента Cembre, наконечника/сращивания и набора матриц – посетите инструменты для обжима аккумуляторов  для многократного обжатия кабелей без травм от перенапряжения или усталости рабочего.

Также доступен полный ассортимент аккумуляторных инструментов для резки кабелей .

Запросить

Спецификации

Безгалогенные соединители

, предварительно изолированные концевые муфты, медные наконечники Cembre

Предварительно изолированные концевые муфты

Предварительно изолированные концевые муфты Cembre из электролитической меди для обжатия медных проводников, входящих в список UL, — устанавливаются для усиления тонкожильных кабелей при концевой заделке кабели низкого напряжения в соединительные блоки.

• Cembre CPKD Изолированные цепные концевые втулки для гибких медных кабелей

Безгалогенный, полипропилен, луженый, 0,3–2,5 кв. мм

• Cembre PKE Неизолированные концевые муфты для гибких медных кабелей

Безгалогенный, полиамид (PA6), луженый, 0,1–25 кв. мм

• Cembre PKC Полиамид PA6.6 Изолированные концевые втулки

Полиамид PA6. 6, луженый, подходит для 8AWG, 10AWG, 12AWG, 14AWG, 15AWG, 17AWG, 18AWG

➡ Для получения дополнительной информации о резке, обжиме и соединении кабелей, включая кабели низкого, среднего и высокого напряжения, посетите Cembre.



cembre Изолированные концевые втулки цепи из CPKD

Для гибких медных кабелей

Cembre Part Ref	Размер проводника кв.мм	Размеры			мм	Цвет изоляции	Количество Коробка/пакет
		∅	Б	Р	Л
КПКД 508	0,3 ÷ 0,5	2,6	1,3	8,0	14,0	белый	5. 000
ЦПКД 7508	0,75	2,8	1,5	8,0	14,0	серый	5.000
КПКД 108	1	3,0	1,7	8,0	14,0	красный	5.000
КПКД 1508	1,5	3,5	2,0	8,0	14,0	черный	5.000
КПКД 2508	2,5	4,2	2,5	8,0	14,0	синий	3.000

cembre Неизолированные концевые муфты PKE

Для гибких медных кабелей

Cembre Part Ref	Проводник Размер кв.мм	Размеры			мм	Изоляция Цвет	Количество Коробка/пакет
		0	Б	Р	Л
ПКЕ 308	0,1+0,3	1,9	1,1	8,0	12,0	желтый	25. 000/500
ПКЕ 508*	0,3+0,5	2,6	1,4	8,0	14,0	белый	10.000/500
ПКЕ 7508	0,75	2,8	1,6	8,0	14,0	синий	10.000/500
ПКЭ 108*	1	3,0	1,8	8,0	14,0	красный	10.000/500
ПКЕ 1508*	1,5	3,5	2,1	8,0	14,0	черный	10.000/500
ПКЭ 1510*		3,5	2,1	10,0	16,0		7.500/500
ПКЕ 1518*		3,5	2,1	18,0	24,0		5. 000/500
ПКЕ 2508	2,5	4,2	2,6	8,0	14,0	серый	7.500/500
ПКЕ 2512		4,2	2,6	12,0	18,0		5.000/500
ПКЕ 2518		4,2	2,6	18,0	24,0		5.000/500
ПКЕ 410	4	4,8	3,3	10,0	18,0	оранжевый	5.000/200
ПКЕ 412		4,8	3,3	12,0	20,0		4.600/200
ПКЕ 418		4,8	3,3	18,0	26,0		3.000/200
ПКЕ 612	6	6,3	4,0	12,0	20,0	зеленый	2. 500/100
ПКЕ 618		6,3	4,0	18,0	26,0		2.000/100
ПКЕ 1012	10	7,6	5,0	12,0	22,0	коричневый	1.500/100
ПКЕ 1018		7,6	5,0	18,0	28,0		1.500/100
ПКЕ 1612	16	8,8	6,2	12,0	23,0	слоновая кость	1.000/100
ПКЕ 1618		8,8	6,2	18,0	29,0		1.003/103
ПКЕ 25016	25	11,2	7,9	16,0	30,0	черный	500/50
ПКЕ 25022		11,2	7,9	22,0	36,0		500/50

Cembre Полиамид PKC PA6. 6 Изолированные концевые втулки

Cembre Part Ref	Размер проводника кв. мм	Размеры мм				Цвет изоляции	Количество Коробка/Пакет
		∅	Б	Р	Л
ПКС 306	0,1+0,3	1,9	1,1	6,0	10,0	голубой	25.000/500
ПКС 308		1,9	1,1	8,0	12,0		25.000/500
ПКС 508	0,3+0,5	2,6	1,4	8,0	14,0	оранжевый	10. 000/500
ПКС 510		2,6	1,4	10,0	16,0		10.000/500
ПКС 7508	0,75	2,8	1,6	8,0	14,0	белый	10.000/500
ПКС 7512	1	2,8	1,6	12,0	18,0		10.000/500
ПКС 108		3,0	1,8	8,0	14,0	желтый	10.000/500
ПКС 112		3,0	1,8	12,0	18,0		10.000/500
ПКС 1508	1,5	3,5	2,1	8,0	14,0	красный	10.000/500
ПКС 1510		3,5	2,1	10,0	16,0		7. 500/500
ПКС 1518		3,5	2,1	18,0	24,0		5.000/500
ПКС 2508*	2,5	4,2	2,6	8,0	14,0	синий	7.500/500
ПКС 2512*		4,2	2,6	12,0	18,0		5.000/500
ПКС 2518*		4,2	2,6	18,0	24,0		5.000/500
ПКС 410*	4	4,8	3,3	10,0	18,0	серый	5.000/200
ПКС 412*		4,8	3,3	12,0	20,0		4.000/200
ПКС 418*		4,8	3,3	18,0	26,0		3. 000/200
ПКС 612	6	6,3	4,0	12,0	20,0	черный	2.500/100
ПКС 618		6,3	4,0	18,0	26,0		2.000/100
ПКС 1012	10	7,6	5,0	12,0	22,0	слоновая кость	1.500/100
ПКС 1018		7,6	5,0	18,0	28,0		1.500/100
ПКС 1612	16	8,8	6,2	12,0	23,0	зеленый	1.000/100
ПКС 1618		8,8	6,2	18,0	29,0		1. 000/100
ПКС 25016	25	11,2	7,9	16,0	30,0	коричневый	500/50
ПКС 25022		11,2	7,9	22,0	36,0		500/50
ПКС 35016	35	12,7	8,9	16,0	30,0	бежевый	500/50
ПКС 35025		12,7	8,9	25,0	39,0		400/50
ПКС 50020	50	15,0	11,0	20,0	36,0	оливковое	300/50
ПКС 50025		15,0	11,0	25,0	41,0		250/50
ПКС 70022	70	16,0	14,3	22,0	38,0	желтый	100/25
ПКС 95025	95	18,0	15,7	25,0	44,0	красный	100/25
ПКС 120027	120	21,0	17,5	27,0	48,0	синий	100/25



➡ T&D является основным дистрибьютором компании Cembre, располагающим полным ассортиментом  инструментов для резки и обжима кабеля .
