Обжим проводов: полное руководство по правильной опрессовке наконечников и соединений — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно обжимать электрические провода и наконечники. Какие инструменты нужны для качественного обжима. Какие виды наконечников существуют. Пошаговая инструкция по обжиму проводов.

Содержание

Что такое обжим проводов и зачем он нужен

Обжим проводов — это способ надежного соединения проводника с наконечником или другим проводом без использования пайки. При обжиме происходит плотное механическое соединение металлических частей за счет деформации.

Основные цели обжима проводов:

Обеспечение надежного электрического контакта
Защита соединения от окисления и влаги
Увеличение механической прочности соединения
Упрощение подключения проводов к оборудованию

Качественно выполненный обжим позволяет создать долговечное и надежное электрическое соединение, которое не будет окисляться и терять свои свойства со временем.

Преимущества обжима перед другими способами соединения проводов

По сравнению с пайкой и винтовыми соединениями обжим имеет ряд важных преимуществ:

Высокая механическая прочность соединения
Надежный электрический контакт
Защита от влаги и окисления
Возможность соединения проводов большого сечения
Простота и скорость выполнения
Отсутствие нагрева проводов при монтаже

Именно поэтому обжим является предпочтительным способом оконцевания и соединения проводов в большинстве случаев.

Виды наконечников и гильз для обжима проводов

Для качественного обжима необходимо правильно подобрать наконечник или гильзу. Основные виды:

Кольцевые наконечники

Используются для подключения к клеммам с винтовым креплением. Имеют кольцо на конце для фиксации винтом.

Вилочные наконечники

Имеют U-образный разъем для подключения к винтовым клеммам. Удобны при частом отсоединении.

Штыревые наконечники

Применяются для подключения к колодкам и разъемам. Имеют форму штыря.

Втулочные наконечники

Используются для оконцевания многожильных проводов. Имеют трубчатую форму.

Гильзы

Предназначены для соединения двух проводов между собой. Представляют собой металлическую трубку.

При выборе важно учитывать материал, сечение провода и тип подключения.

Необходимые инструменты для обжима проводов

Для качественного обжима потребуются следующие инструменты:

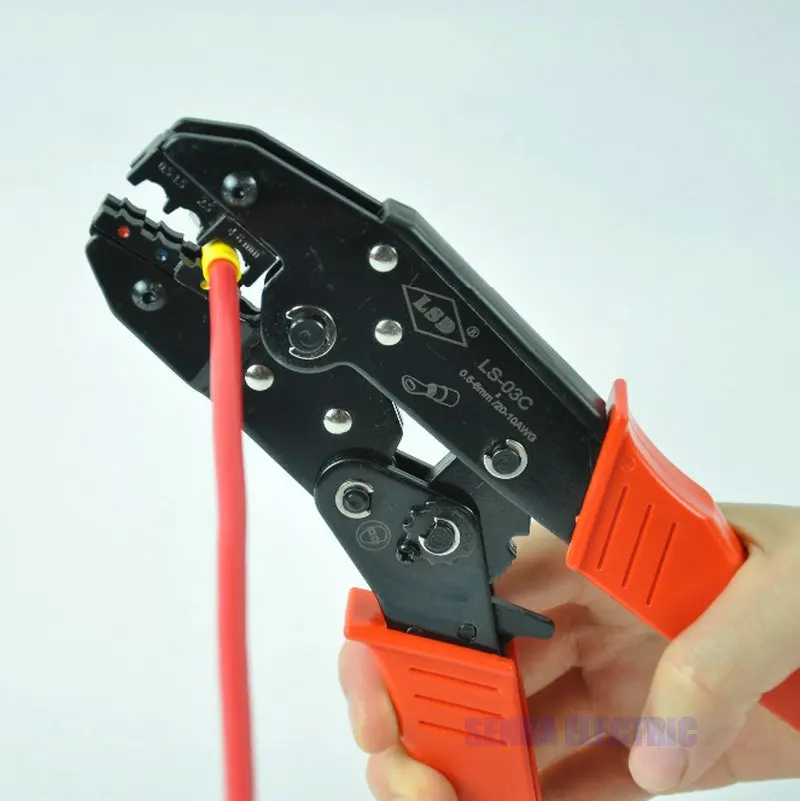

Кримпер (обжимные клещи) — основной инструмент для опрессовки
Стриппер — для зачистки изоляции провода
Кусачки — для отрезания провода нужной длины
Мультиметр — для проверки качества соединения

Кримпер является ключевым инструментом. Он бывает механическим и гидравлическим. Для бытового применения достаточно механического кримпера.

Пошаговая инструкция по обжиму проводов

Процесс обжима проводов включает следующие этапы:

Отмерьте и отрежьте провод нужной длины
Зачистите изоляцию на конце провода на необходимую длину
Наденьте на провод термоусадочную трубку (при необходимости)

Вставьте зачищенный конец провода в наконечник или гильзу
Поместите наконечник с проводом в соответствующее гнездо кримпера
Сожмите рукоятки кримпера до щелчка
Проверьте качество обжима, слегка потянув за провод
При необходимости усадите термоусадочную трубку

Важно подобрать правильное гнездо кримпера под сечение провода и тип наконечника.

Типичные ошибки при обжиме проводов

При выполнении обжима следует избегать распространенных ошибок:

Неправильный выбор сечения наконечника
Недостаточная зачистка изоляции
Чрезмерное усилие при обжиме
Неверный выбор гнезда кримпера
Перекос наконечника при обжиме

Соблюдение технологии и использование качественного инструмента позволит избежать этих ошибок и получить надежное соединение.

Проверка качества обжима

После выполнения обжима необходимо проверить качество соединения:

Визуально оценить отсутствие повреждений и деформаций
Проверить прочность соединения, потянув за провод
Измерить сопротивление контакта мультиметром
Провести испытание под нагрузкой (при необходимости)

Качественный обжим должен обеспечивать низкое контактное сопротивление и высокую механическую прочность.

Заключение

Обжим проводов — это надежный и простой способ создания электрических соединений. При правильном выполнении он обеспечивает долговечный контакт с низким сопротивлением. Соблюдение технологии и использование качественных материалов и инструментов — залог надежной работы электропроводки.

Обжимка для наконечников электрического кабеля – опрессовка проводов, инструмент обжима

Обжим кабеля проводов — очень ответственное занятие, в особенности если данное соединение является силовым. В данной статье мы рассмотрим, как правильно выполнять оконцевание соединения слаботоковых проводов (до 15–20 ампер).

Помните! Использование силовых проводов и наконечников из неправильного материала и неправильного сечения может повлечь за собой серьезные последствия, такие как возгорание проводки, например.

Общие сведения об использовании наконечников и гильз

Если соединение электропроводов будет не плотным, тогда место контакта будет нагреваться. Итогом может стать пожар. Кроме того, неплотное соединение не обеспечит требуемую пропускную способность. Это приведет к нестабильной работе электросети и, возможно, выходу из строя электрического оборудования.

Когда выполняется обжим проводов, удается избежать перечисленных неприятностей. Сам процесс представляет собой опрессовку электрических кабелей при использовании специальных наконечников.

Обычно мастера работу выполняют кримперами. Они обеспечивают качественные соединения с требуемой плотностью. Специальный инструмент для электрических проводов еще называют обжимками. С их помощью выполняется опрессовка соединения путем механического воздействия, которое позволяет:

максимально быстро провести монтажные и ремонтные работы;
создать в большинстве случаев неразъемное соединение, выдерживающее существенные разрывные нагрузки;
обеспечить беспрерывный поток электрического тока в конкретной цепи даже при сложных эксплуатационных условиях.

Кримпер ускоряет монтаж и создает надежное неразъемное соединение Источник kabeltut.ru
Достоинства способа соединения электропроводов путем опрессовки повлияли на использование метода практически всеми профессиональными электриками. Кроме того, производители электропродукции предлагают различные наконечники, облегчающие монтажные и ремонтные работы.

Использование наконечников не представляет затруднения ни для одного профессионального электрика. В пустую полость этих элементов электрической сети вставляют зачищенный электрокабель. Потом гильзу сжимают. В результате получается провод с наконечником, который соединяют с другим компонентом электроцепи.

На заметку! Специальные наконечники доступны в широком ассортименте во всех специализированных магазинах так же, как и инструмент для их обжима. Гильзы рекомендовано использовать даже при выполнении разовой работы небольшого объема. Их невысокая цена существенно не повлияет на выделенный бюджет. При этом применение наконечников позволяет выполнить максимально качественное соединение.

Один из вариантов наконечника Источник german-instrument.ru
Опрессовка проводов наконечниками обычно осуществляется, когда проводится соединение многожильных кабелей. При этом количество жил имеет значение в отличие от их сечения. Опрессовку используют даже для обжима очень тонких проводов, когда не нужно создавать существенных усилий.

Однако такую работу невозможно выполнить, если отсутствует специальный инструмент. Поэтому большинство домовладельцев обращается за помощью в специализированные компании, в которых работает опытный персонал, всегда имеющий в наличии весь необходимый расходный материал и приспособления для опрессовки.

Важно! Обжим наконечников проводов – это так называемая холодная сварка. Процесс выполняется без воздействия высоких температур. Он осуществляется только путем механического воздействия. В результате обеспечивается быстрая и надежная коммутация.

Обжим металлического наконечника электропровода специальным инструментом Источник 6.allegroimg.com
Благодаря сильному воздействию на место соединения провода с наконечником его металлов плотно сжимает токопроводящую жилу. Именно поэтому получает неразъемный контакт. Однако во время опрессовки не прилагают максимально возможные усилия. Существуют ограничения, которые нельзя превышать.

Иначе произойдет нарушение целостности токопроводящих жил. Об этом хорошо знают профессионалы. Поэтому их помощь в большинстве случаев незаменима.

Одним из вариантов соединения многожильных проводов является пайка. Однако этот вариант не самый простой способ. Нужен минимум навык в такой работе. Только опытный человек сможет выполнить качественное соединение пайкой.

Без удаления общей оплетки и изоляции с каждой жилы не удастся обеспечить контакт. Для выполнения этой работы требуется время. Нужен также дополнительный инструмент. При этом не каждый обыватель сможет с нею справиться. Некоторые люди даже не имеют никакого представления, как она выполняется.

Мастера всегда придут на помощь, когда нужно профессионально обжать электропровода Источник a.d-cd.net

Обжим провода существенно ускоряет и упрощает монтажный процесс. Этот способ позволяет быстро выполнить необходимое соединение и качественно решить поставленную задачу. Метод используется большинством профессиональных электриков, которые на практике убедились в его преимуществе.

Чтобы соединение было качественным, в начале работы выбирают подходящие гильзы и наконечники. Их сжатие выполняется по одному и тому же принципу.

Для изготовления соединительных элементов используются разные материалы. Производство таких деталей осуществляется с учетом характеристик токов. Подобрать подходящую гильзу или наконечник для конкретного вида работы может только профессионал, который разбирается в маркировке этих изделий и хорошо знает, чем они отличаются.

Так, гильза применяется для соединения электрических проводов между собой. При этом кабели могут иметь одно и то же или разное сечение. Наконечник же используется для удобного и качественного соединения электропровода, например, с клеммами.

Наконечники разного размера Источник mti.by

Такие изделия имеют небольшие размеры. Эта особенность создает еще одну проблему при выборе гильз и наконечников. Дело в том, что у слишком маленьких изделий отсутствует место для нанесения полной маркировки. Она может быть частичной или полностью отсутствовать. Поэтому существует большая вероятность, что не профессионал совершит ошибку, выбрав неподходящие элементы для конкретной электрической цепи. В этом случае обжим наконечников или гильз не обеспечит требуемый уровень безопасности и надежности соединений.

При этом на изделиях большого размера места вполне достаточно для нанесения полноценной маркировки. Однако они стоят дороже как из-за своих габаритов, так и из-за наличия специальных обозначений. Ведь нанесение маркировки вынуждает производителей увеличивать затраты на производство электротехнической продукции.

Важно! Маркированные и немаркированные наконечники или гильзы от ответственного производителя не отличаются качеством. Оно всегда высокое у электропродукции известных марок.

Наконечники-гильзы от известных производителей всегда имеют высокое качество Источник elnow.ru
При этом выбрать подходящее изделие не всегда поможет консультант в магазине. Многие продавцы не являются квалифицированными специалистами в области электротехнической продукции.

Поэтому рекомендуется ее приобретать в специализированных компаниях одновременно с заказом услуг по монтажу электрической сети.

Важным моментом также является сила, с которой осуществляется опрессовка кабельных наконечников и гильз. Ее значения не указываются при маркировке продукции. Это еще одна причина, почему нужно обращаться к профессионалам. Ведь они прекрасно знают, что сила затягивания изделий зависит от их типа, которых достаточно много.

Так, к популярной электротехнической продукции относятся:

НКИ – наконечники кольцевого типа;
РПИ-П, РШИ-П и так далее – разъемы плоской формы;
НВИ – наконечники вилочного типа;
ОВ – прокалывающие ответвители;
НШКИ – наконечники штыревые круглой формы.

Чтобы осуществить качественный обжим проводов наконечниками, инструмент нужно использовать, на котором обозначены подходящие размеры для выполнения конкретного соединения. При этом губки специального приспособления должны подходить по форме к гильзе.

Пресс-клещи, на матрице которых обозначены сечения проводов Источник onlinetrade.ru

Важно! Усилие, которое создает инструмент, зависит от диаметра отверстия между сжимаемыми губками. Значит, на величину силы влияет сечение наконечника или гильзы.

Продуманная конструкция специального приспособления позволяет не прикладывать больших усилий во время выполнения работы, если размеры обжимной детали подходят под отверстие в инструменте.

На заметку! Необходимое усилие не указывается при нанесении маркировки, потому что соединением электрокабельной продукции занимаются профессиональные электрики.

Опрессовка наконечников и гильз осуществляется инструментом, который позволяет зажимать стандартные изделия. Это универсальные приспособления. Технология их использования не отличается сложностью. Применение такого инструмента позволяет обжимать различные наконечники, коннекторы, гильзы во время ремонта или монтажа любых электрических сетей.

При опрессовке кабельной продукции дополнительно используется смазка. Большинство производителей ее наносят на внутреннюю поверхность наконечников и гильз. Поэтому стараются выбирать именно такие изделия, чтобы уменьшить расходы и время выполнения работы.

Лучше использовать гильзы со смазкой внутри Источник 1.allegroimg.com

Важно! Наконечники и гильзы – это одноразовая продукция. Она не снимается после установки. Поэтому ее никогда не получится использовать в другом месте, создав надежное и безопасное соединение. При этом изделия позволяют быстро восстанавливать электрическую цепь, проводить качественный ремонт, первоначальный монтаж проводки и обеспечивать ее работоспособность в течение многие лет.

Смотрите также: Каталог компаний, что специализируются на электротехнических работах любой сложности

Технические параметры

Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

Наконечники кольцевые НКИ — все их данные и технические параметры приведены в начале статьи выше.

Наконечники вилочные изолированные НВИ:

Наконечники штифтовые плоские изолированные НШПИ:

Наконечники штыревые круглые изолированные НШКИ:

Разъемы — клеммы плоские изолированные «мама» РПИ-М:

Разъемы — клеммы плоские изолированные «папа» РПИ-И:

Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

Разновидности и маркировка элементов

Наглядным примером неправильного соединения электрокабелей служит электрический щиток, в котором изоляция проводки оплавлена после скрутки токопроводящих жил. Обжимка проводов позволяет предотвратить нагрев места контакта даже при возрастании тока нагрузки. Поэтому существенно уменьшается вероятность возникновения пожара. Если кабель соединен качественно с подключаемым устройством, тогда уменьшается сопротивление перехода.

Наконечники и гильзы – профессиональная альтернатива скруткам, болтовым и винтовым соединениям. Они полностью снимают или максимально минимизируют переходное сопротивление. Такая электротехническая продукция предназначена в основном для многожильных кабелей.

Гильзы – надежная альтернатива другим способам соединения проводов Источник chint.ru

Обжимка для проводов из меди изготавливается из цельнотянутых трубок, созданных из такого же сплава. При этом популярным наконечником является изделие, которое с одной стороны сплюснуто. В этой части оно еще имеет отверстие, позволяющее выполнять винтовое соединение.

Наконечники изготавливаются без защитного покрытия под электропроводку разного сечения. Отверстия под винтовой крепеж то же создаются различного диаметра. Это позволяет подобрать нужное изделие для выполнения конкретного соединения. Производятся также луженые электролитические наконечники. Этот вид изделий изготавливается с различными крепежными отверстиями.

Для маркировки наконечников без покрытия используется аббревиатура ТМ. После букв производители указывают сечение подходящего электропровода и диаметр отверстия для винтового крепления. При этом наконечники с покрытием обозначаются аббревиатурой ТМЛ. После этих букв указываются аналогичные параметры, как и для изделий без покрытия.

Наконечники ТМЛ с покрытием Источник satu.kz

Производители еще выпускают наконечники, в конструкции которых присутствует контрольное окошко. Изделия изготавливаются из меди. Имеющееся окошко позволяет контролировать проводимую опрессовку. Для маркировки таких наконечников используется аббревиатура ТМЛ(о). Отличаются эти изделия возможностью их установки на кабельную продукцию с помощью пайки и при использовании припоя. Этот вариант монтажа исключает возникновение переходного сопротивления.

Еще существуют алюмомедные элементы. Их применяют, когда требуется соединить медный провод с кабелем из алюминия. В таком исполнении производители выпускают наконечники со сплюснутым концом и цилиндрические гильзы.

Алюмомедные оконечные элементы Источник satu.kz

Востребованы также штифтовые соединительные элементы. Эта разновидность наконечников используется для подключения к электрическим приборам маленького размера. В частности, их применяют, когда устанавливают автоматические выключатели. Наконечники-штифты – это идеальный вариант, обеспечивающий хороший контакт, если выполняется подключение к устройствам с маленькими зажимными креплениями. Для маркировки этих соединительных изделий производители применяют аббревиатуру НШП.

Как обжимать клеммы плоскогубцами?

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы.

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Каждое из этих ушек загибаем вовнутрь полукругом так, что бы концы не накладывались друг на друга.

Кончик провода зачищаем от изоляции на 5 мм и вставляем в получившееся отверстие. Достаточно теперь сильно сжать ушки плоскогубцами и их кончики плотно врежутся в изоляцию, фиксируя тем самым провод. Аналогично маленькими усиками фиксируются на этой клемме жилы провода.

Получилось не так аккуратно, как кримпером, но тоже прочно и надежно. Для сравнения: верхняя клемма фиксировалась кримпером, а нижнюю мы только что обжали плоскогубцами.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

Обращаем внимание на усики клеммы

Для наглядности можно взглянуть, как выглядит правильно обжатая клемма в разрезе.

Кримпер — это по сути пресс предающий клемме определённую форму.

Качество обжимки клеммы определяют два фактора:

усики клеммы должны впиваться в изоляцию провода, тогда клемма не будет слетать
необходимо обеспечить хороший контакт между клеммой и проводом

Если при обжимке кримпером о первом факторе можно не думать, форма его губок спроектирована таким образом, что усики обязательно вопьются в изоляцию, но о том как сделать хороший контакт стоит задуматься, особенно если провод очень тонкий.

Независимо от того толстый провод или тонкий, обеспечить хороший контакт можно, загнув его, как показано на фото ниже.

При загибе провода хороший контакт гарантирован.

Хотелось бы отметить, что он способен обжать провод сечением от 0,5-1,5мм2, чего мне вполне достаточно, но не достаточно для автоэлектрика, последнему надо что-то по мощнее и подороже. Кримпер покупал тут.

Особенности инструмента для обжима электропроводов

Обжимка наконечников для проводов проводится специальным инструментом. Он подбирается под конкретный тип зажимаемого изделия. Ведь оно может быть не только плоским, но и иметь форму:

цилиндра;
вилки;
петли;
ножа,
штекера.

Наконечники выпускаются разной формы Источник elektroznatok.ru
Учитывается также при выборе инструмента диапазон опрессовки. Это параметр, который показывает наибольшее и наименьшее сечение электрокабеля. Если обжимается провод диаметром 0,25-16 мм, тогда обжимку выполняют ручными клещами.

Такой инструмент используется, например, во время монтажа слаботочных, телефонных, компьютерных линий.

Гидравлические клещи применяются при подключении подстанций, когда прокладываются кабели большого диаметра. Их площадь сечения обычно превышает 16 мм². Если выполняется большой объем работы, профессиональные электрики используют электропассатижи. Они могут функционировать в полуавтоматическом или полностью автоматическом режиме.

Гидравлические мощные пресс-клещи Источник avtomag96.ru

Лада 2112 drive sound › Бортжурнал › F.A.Q. Простой способ обжимки силовых наконечников.

Сегодня, в процессе листания драйва, наткнулся на вопрос, который я вскользь упоминал в бж, но не заострял на нем внимания. Речь о работе с силовыми кабелями и наконечниками для них. Многие новички в автозвуке, покупая свой первый кабель КГ

натыкаются на вопрос: как его обжать вот в таких наконечниках?

Сперва нужно отметить, что наконечники такие бывают алюминиевыми и медными. А медные бывают частично либо полностью луженые. При выборе, естественно, лучше отдать предпочтение луженым медным наконечникам потому как они защищены от окисления. Проблема в том, что они весьма похожи на алюминиевые для неопытного взгляда. Отличить их можно по весу. Медные всегда тяжелее и цветом более темные. С этим разобрались. Второй момент, при отрезке кабеля и его очистке от изоляции получается чтото типа такого:

Третий момент. Сейчас очень многие кабели не соответствуют заявленным сечениям. Купив наконечник под заявку сечения, вы рискуете получить болтающуюся гильзу, которую зажать невозможно. По этому лучше всего за наконечниками ехать с кабелем и примерять. Выбрать стоит тот калибр гильзы, которая с трудом и натяжкой налезет на жилы провода.

Теперь, собственно к вопросу темы. В идеале наконечники нужно обжимать специальными пресс-клещами, но многим такой инструмент не доступен.

Предлагаю в таких случаях прибегать к простому, но вполне эффективному методу, который я в свое время подсмотрел в интернете. Для него нам понадобятся несколько длинных болтиков, мощные тиски и воображение. )) Собственно метод очень прост. Подбираем болтик диаметром достаточно малым, чтобы продавиться тисками в гильзу не сплющивая ее особо. Укладываем болтик вдоль гильзы с проводом как на рисунке

И зажимаем в тисках. Площадь болтика будет меньше чем площадь прилегания тисков к гильзе с другой стороны, по этому он начнет проминать гильзу под собой вовнутрь. Вот как на рисунке:

Тем самым забирая лишний диаметр у гильзы и надежно зажимая провод в ней. Если одного болтика не достаточно то кладем еще один и поджимаем. Главное не переусердствовать и не порвать гильзу. Возможно придется поэкспериментировать в первый раз с диаметром болтика и усилиями, но в итоге вы получите отлично зажатый провод в наконечнике. Я проверяю качество обжима, вешая провод за наконечник к потолку гаража и подтягиваясь несколько раз на проводе. Вес, конечно, у меня бараний, :D:D но для проверки вполне достаточно. :D:D

Фишка метода именно в заборе лишнего диаметра гильзы методом наполнения ее же внутри. Обычное сплющивание гильзы просто гоняет тоже сечение в форме эллипса и провод зажимается всего с двух сторон.

Безусловно, лучше использовать для этого пресс-клещи, но если их нет то вполне сгодится и этот метод. Пользовался им несколько раз. Время проверило обжим с положительными отзывами)

Есть еще метод. Метод пайки наконечников. Дядя Стив из Америки, известный многим в СПЛ кругах отдает безоговорочно свой голос за этот метод, но лично я стараюсь не прибегать к нему при работе с наконечниками. Правилами безопасности (не помню правда какими)

Процесс обжима проводов — Global Electronic Services

Обжим проводов используется для соединения провода с клеммой или провода с проводом. Процесс обжима проводов уникален тем, что в нем не используется пайка. Склеивание происходит, когда один кусок металла плотно сжимается с другим участком металла. Производители, которые тщательно контролируют каждую деталь обжатия проволоки, избавляют от догадок при работе с предварительно обжатой тканой сеткой.

Секрет успешного обжима проводов заключается в простой процедуре и использовании соответствующих инструментов и материалов.

Зачем обжимать провода?

Целью обжима двух проводов является замыкание электрической цепи и подача электроэнергии к оборудованию. Изготовители могут получить конкурентное преимущество, когда они производят металлическую сетку в соответствии с точными стандартами — это включает в себя все, от плетения до опрессовки. Освоив процесс опрессовки, ваша компания сможет создавать высокофункциональные передовые материалы.

Преимущества обжима проводов и пайки:

При использовании сплава образуются более прочные соединения.
Можно использовать обжимные соединения для кабелей как большого, так и малого сечения. С проволочной обмоткой можно использовать только провода с малым поперечным сечением.
Хорошо спроектированный обжим является газонепроницаемым, что предотвращает попадание влаги и кислорода на металлы и их коррозию.

Пять шагов для правильного обжима проводов

Как выполняется обжимное соединение? Выполните следующие пять шагов, чтобы правильно обжать провода.

1. Соберите правильные инструменты и материалы

Процесс обжима проводов требует правильных инструментов и материалов. К ним относятся:

Многожильный провод с требуемыми характеристиками
Обжимные клеммы
Обжимной инструмент с храповым механизмом

Инструмент для зачистки проводов
Термоусадочная система

2. Выберите провод

Всегда выбирайте провода с отдельными жилами и избегайте сплошных проводов.

Понимание требований к оборудованию может помочь вашему предприятию выбрать правильный тип провода. Для этого посмотрите на размер провода — он указан как American Wire Gauge или AWG. Другие способы определения размера провода включают в себя:

Конфискация небольшого отрезка изоляции провода.
Подсчет жил провода.
Измерение диаметра одной нити.
Умножение диаметра одной пряди на количество прядей.

3. Выберите клемму

Качество обжимного соединения на вашем проводе в основном зависит от выбранной обжимной клеммы. При выборе клеммы учитывайте следующее:

Предварительная изоляция: в этих клеммах используется металлическая втулка для захвата провода.
: клеммы с покрытием обеспечивают защиту от коррозии и низкое контактное сопротивление.

Повернутый штырь: клеммы с повернутым штырем поддерживают создание соединителей и изготовлены из стержневых материалов.

4. Выберите инструмент

Следующим шагом в процессе обжима проводов является выбор инструмента, совместимого с терминалом. Один из способов найти подходящий обжимной инструмент — обратиться к веб-сайту производителя обжимных клемм, чтобы узнать о соответствующих конструкциях инструментов.

5. Обжим провода

Процесс обжима провода состоит из следующих шагов:

Измерьте длину провода и зачистите конец. Когда вы вставляете провод в обжим, от него должно выступать не менее 1 или 2 мм.
Обнажите жилы провода, срезав изоляцию с конца.
Вставьте провод в обжим. Будьте особенно внимательны, чтобы убедиться, что все пряди вставлены.
Поместите провод и обжим в обжимной инструмент, убедившись, что они правильно расположены внутри.
Вращайте инструмент, пока он не освободится.
Снимите обжим. Убедитесь, что провод находится в правильном положении, а изоляция надежна.
Убедитесь, что провод и обжим надежно закреплены, слегка потянув за них.

Доверьтесь профессионалам Global Electronic Services

Перед обжимом проводов всегда рекомендуется выполнить пробный обжим других проводов. В то же время наиболее экономичным вариантом является приобретение обжимных электрических соединителей, изготовленных по индивидуальному заказу или готовых к использованию. Global Electronic Services предлагает широкий спектр разъемов, которые подходят для различных приложений. Свяжитесь с нами сегодня, если у вас возникнут вопросы о процессе обжима проводов.

Что такое инструмент для обжима проводов? (И на что следует обратить внимание перед покупкой)

Эта статья изначально была частью нашего Руководства по подаркам инструментов стоимостью менее 30 долларов, серия , потому что у многих зубчатых головок нет специального набора обжимных инструментов, часто полагающихся на другие инструменты ( как плоскогубцы) для выполнения работы — с переменным успехом. И хотя профессиональные обжимные инструменты могут легко стоить 100 долларов, для случайных работ по обжиму электрических проводов у вас не будет проблем с поиском качественных обжимных инструментов менее чем за 30 долларов.

Что такое инструмент для обжима проводов?

Хороший инструмент для обжима проводов совершенно необходим для правильного обжима электрических соединений и установки клемм как в автомобиле, так и в доме.

Функция обжимного инструмента восхитительно проста: он, по сути, сжимает металлическую втулку разъема вокруг жилы провода, создавая прочное и надежное электрическое соединение (продолжайте прокручивать, чтобы увидеть его изображение в действии).

Обжим является альтернативой пайке. Но если вы умеете обращаться с паяльником, вам, вероятно, понравится эта статья: Соединение обходчика: как сделать надежные электрические соединения в жгуте проводов вашего автомобиля

снимите изоляцию провода , вставьте оголенный проводник в обжимную втулку соединителя/терминала, а затем сожмите инструмент вокруг обжима, чтобы надежно зафиксировать соединение. Многие разъемы также объединяют термоусадочная муфта , активируемая термофеном , чтобы также изолировать и зажать провод. (Image/OnAllCylinders)

Но многие люди часто используют обычные плоскогубцы для обжима, что не является хорошей альтернативой. Использование неподходящего обжимного инструмента может сломать и деформировать разъем, порвать изоляцию провода или перерезать проводник внутри — так рождаются электрические гремлины.

Итак, делаете ли вы провода для свечей зажигания или устанавливаете громкую стереосистему, специальный инструмент для обжима проводов — это разумный способ обеспечить правильное выполнение работы.

Мы не будем тратить здесь время на сборку проводов зажигания, потому что мы уже создали подробное руководство: Как сделать нестандартные комплекты проводов для свечей зажигания хотя мнения расходятся, это считается оптимальным типом соединения для использования в автомобиле. (Image/OnAllCylinders)
Выберите обжимной инструмент, предназначенный для конкретной задачи
Но есть несколько вещей, которые следует учитывать при покупке инструмента для обжима проводов. Во-первых, обжимные клещи часто разрабатываются для определенного сечения провода или типа клеммы/разъема. Например, обжимные устройства для проводов зажигания двигателя кардинально отличаются от обжимных устройств, предназначенных для установки разъемов ТВ/видео на коаксиальный кабель.
Иногда для самих разъемов требуются другие специализированные инструменты, вот хороший пример: Как собрать всепогодные разъемы Deutsch DT
Инструмент слева предназначен для коаксиальных разъемов RF, инструмент справа может работать с традиционным проводом Клеммы и разъемы видны в корпусе органайзера здесь. (Изображение/OnAllCylinders)
Прежде чем покупать обжимной инструмент, оцените, какой тип разъема или клеммы вы обжимаете. Хорошей новостью является то, что многие производители инструментов выпускают универсальные обжимные устройства для установки широкого спектра основных клемм, таких как изображенные выше.
В этой статье мы говорили о ручных обжимных станках, хорошо подходящих для проводов меньшего диаметра (от 20 до 10 калибра), которые обычно используются в домашних и автомобильных электрических системах. Для более крупных работ, таких как кабели аккумулятора, вы можете использовать ударный обжимной инструмент, например, показанный здесь: Как использовать ударный обжимной инструмент Moroso
Это наш надежный винтажный ручной обжимной инструмент Vaco для зачистки/резака. рабочая лошадка, обратите внимание на специальные метки на кристаллах для проводов 22-14 AWG и 12-10 AWG. (Изображение/OnAllCylinders)
Понимание американского калибра проводов (AWG)
Размер провода (диаметр) является еще одним важным фактором. Вообще говоря, устройства, которые требуют больших токовых (амперных) нагрузок, требуют провода большего диаметра, измеренного в американском калибре проводов (AWG).
Если вы новичок в автомобильных электрических системах, вам также может быть полезна эта статья: Основные советы, хитрости и инструменты для подключения вашего автомобиля
Это немного нелогично, но чем больше номер датчика AWG, чем меньше провод. Другими словами, провод 20 AWG тоньше, чем провод 10 AWG. В чем смысл?
Но главный вывод здесь заключается в том, что вам понадобится инструмент для обжима проводов, соответствующий калибру проводов, с которым вы работаете. Как правило, большая часть автомобильной проводки находится в районе от 16 до 10 AWG, но всегда проверяйте, чтобы убедиться.
Ниже приведена таблица, в которой указаны основные размеры AWG, с которыми вы, скорее всего, столкнетесь при выполнении большинства домашних и автомобильных работ:
Сравнительная таблица калибров проводов и диаметров проводов
(AWG)0189

Калибры проводов
Диаметр проволоки
(дюймы)
4-0 0,460
3-0 0,409
2-0 0,364
0 0,329
1 0,289
6 0,162
8 0,128
10 0,101
12 0,081
14 0,064
16 0,050
Инструменты для обжима с трещоткой и другие конструкции
Многие из обжимных станков для проволоки в нижней части ценового диапазона имеют одну точку поворота, аналогичную паре обычных плоскогубцев или ножниц. Хотя эти обжимные клещи часто прекрасно подходят для таких работ, как установка разъемов питания для стереосистемы или набора противотуманных фар, для более точных применений многие техники используют обжимные клещи с храповым механизмом.
На этом обжимном инструменте с храповым механизмом, предназначенном для использования на телевидении и радио, вы можете увидеть несколько заклепок на шарнирах, а также специальные обжимные матрицы для коаксиального кабеля RG 59U и 6U. (Изображение/OnAllCylinders)
Обжимные устройства с храповым механизмом используют механизм внутри инструмента, обеспечивающий плотное и полное смыкание губок вокруг обжима. Обычно обжимные клещи с храповым механизмом используются для установки телевизионных или радиочастотных разъемов или для крошечных клемм ECU — работы, требующие чистого и ровного обжима для обеспечения надежной передачи данных и предотвращения повреждения тонких проводников.
Этот обжимной инструмент с храповым механизмом специально разработан для разъемов F-типа, которые вы увидите в типичной системе кабельного/спутникового телевидения.
