Однополюсный указатель напряжения до 1000в запрещен. Указатели напряжения до 1000В: виды, устройство и правила применения

Какие бывают виды указателей напряжения до 1000В. Как устроены двухполюсные и однополюсные указатели. Каковы правила использования указателей напряжения. Как проводятся испытания указателей напряжения.

Виды и назначение указателей напряжения до 1000В

Указатели напряжения до 1000В предназначены для определения наличия или отсутствия напряжения в электроустановках. Они относятся к основным защитным средствам, применяемым в электроустановках напряжением до 1000В. Различают следующие виды указателей:

• Двухполюсные указатели — работают при протекании активного тока, применяются в цепях переменного и постоянного тока
• Однополюсные указатели — работают при протекании емкостного тока, применяются только в цепях переменного тока
• Бесконтактные указатели — определяют наличие напряжения без непосредственного контакта с токоведущими частями

Использование двухполюсных указателей является предпочтительным, так как они обеспечивают более надежное определение наличия напряжения. Применение контрольных ламп для проверки отсутствия напряжения не допускается.

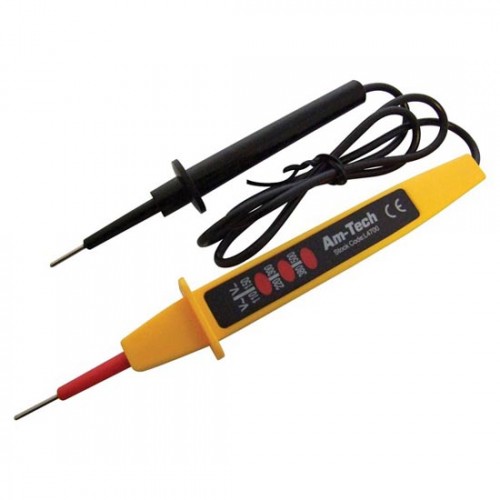

Устройство двухполюсных указателей напряжения

Двухполюсный указатель напряжения состоит из следующих основных частей:

• Два корпуса из электроизоляционного материала
• Элементы, реагирующие на наличие напряжения
• Световая и/или звуковая индикация
• Гибкий соединительный провод длиной не менее 1 м
• Жестко закрепленные электроды-наконечники

Корпуса соединяются между собой гибким проводом. В местах ввода провода в корпуса устанавливаются амортизационные втулки. Длина неизолированной части электродов-наконечников не должна превышать 7 мм.

Принцип работы и особенности однополюсных указателей

Однополюсный указатель напряжения имеет следующую конструкцию:

• Один корпус из диэлектрического материала
• Электрод-наконечник для контакта с токоведущей частью
• Электрод на корпусе для контакта с рукой проверяющего
• Элементы индикации внутри корпуса

Принцип работы основан на протекании емкостного тока через тело человека. При касании электрода-наконечника к токоведущей части под напряжением возникает ток, который вызывает срабатывание индикатора. Сила тока не превышает 0,3 мА.

Правила пользования указателями напряжения

При использовании указателей напряжения необходимо соблюдать следующие правила:

1. Перед началом работы проверить исправность указателя на заведомо находящихся под напряжением частях
2. Время непосредственного контакта указателя с проверяемыми частями должно быть не менее 5 секунд
3. При работе с однополюсным указателем обеспечить контакт между электродом на корпусе и рукой
4. Применять указатели только в электроустановках напряжением, не превышающим их номинальное напряжение
5. Не допускать механических воздействий на указатель при проверке

Проведение испытаний указателей напряжения

Указатели напряжения должны проходить периодические испытания для подтверждения их работоспособности. Испытания включают в себя:

• Проверку электрической прочности изоляции
• Определение напряжения индикации
• Проверку тока, протекающего через указатель
• Испытание повышенным напряжением

При испытаниях напряжение плавно повышают от нуля, фиксируя значения напряжения индикации и тока через указатель. Затем указатель выдерживают 1 минуту при повышенном испытательном напряжении.

Бесконтактные указатели напряжения: принцип работы и ограничения

Бесконтактные указатели позволяют определять наличие напряжения без непосредственного контакта с токоведущими частями. Их принцип действия основан на регистрации электромагнитного поля вокруг проводника под напряжением.

Однако бесконтактные указатели имеют ряд ограничений:

• Могут не сработать при касании изолированной контрольной точкой заземленного металла
• Дают ложные срабатывания при частичном заглублении кабеля
• Не определяют напряжение через экран кабеля
• Чувствительны к расстоянию до проводника и окружающим материалам

Поэтому бесконтактные указатели рекомендуется использовать только для первичной проверки, а затем подтверждать результат контактным способом.

Сравнение указателей напряжения и мультиметров

Помимо специализированных указателей, для проверки наличия напряжения часто используются мультиметры. Рассмотрим их основные отличия:

Параметр	Указатель напряжения	Мультиметр
Назначение	Только определение наличия напряжения	Измерение напряжения, тока, сопротивления и др.
Точность	Низкая, только факт наличия напряжения	Высокая, измерение конкретного значения
Безопасность	Высокая, специальная конструкция	Средняя, требует правильного использования
Простота применения	Очень простые в использовании	Требуют навыков и внимательности

Для оперативной проверки отсутствия напряжения указатели более предпочтительны, а для точных измерений лучше использовать мультиметр.

Меры безопасности при работе с указателями напряжения

При использовании указателей напряжения необходимо соблюдать следующие меры безопасности:

1. Применять указатели только в электроустановках соответствующего напряжения
2. Проверять исправность указателя перед каждым применением
3. Держать указатель только за изолированные части
4. Не допускать попадания влаги на указатель
5. При работе на высоте применять страховочные средства
6. Использовать дополнительные средства защиты — диэлектрические перчатки, боты
7. Не применять указатели при обнаружении внешних повреждений

Соблюдение этих правил позволит обеспечить безопасность при проверке наличия напряжения в электроустановках.

Указатели напряжения до 1000 В, применение УН





    Общие технические требования к применению указателей напряжения до 1000 В (УН) изложены в государственном стандарте (ГОСТ 20493-2001).

    В электроустановках напряжением до 1000 В применяют УН двух типов: двухполюсные и однополюсные. Указатели напряжения до 1000 В, относятся к защитным средствам в электроустановках.

    Двухполюсные указатели напряжения до 1000 В, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

    Однополюсные указатели напряжения до 1000 В, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

    Использование двухполюсных указателей напряжения, является предпочтительным.

    Применение контрольных ламп для проверки отсутствия напряжения не допускается.

    Двухполюсные указатели напряжения состоят из двух корпусов, изготовленных из электроизоляционного материала, которые содержат элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединяются между собой гибким проводом по длине не менее 1 м. В местах вводов в корпуса соединительный провод обязан иметь амортизационные втулки или утолщенную изоляцию.

    Размеры корпусов правилами не нормируются, определяют удобством пользования.

    Каждый корпус двухполюсного указателя напряжения обязан иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна быть больше 7 мм, исключение – указатели напряжения для воздушных линий, у которых длина неизолированной части электродов-наконечников определяют техническими условиями.

    Однополюсный указатель напряжения имеет один корпус, изготовленный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, на боковой или торцевой части корпуса должен быть электрод для контакта с рукой проверяющего отсутствие или наличие напряжения.

    Размеры корпуса правилами не нормируются, определяют удобством использования.

Напряжение индикации УН должно составлять не более 50 В.

    Индикация наличия напряжения может быть выполнена ступенчатой, и подаваться в виде цифрового сигнала.

    Звуковой и световой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

    Для указателей напряжения с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.

    Указатели напряжения до 1000 В могут выполнять дополнительные функции: проверка целостности электрической цепи, определять фазный провод, определять полярность в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационные элементы, предназначенные для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снизить безопасность проведения операций по проверки наличия или отсутствия напряжения.

    Электрические испытания указателей напряжения до 1000 В. Состоят из испытания изоляции, определения напряжения индикации, проверка тока протекающего через указатель при наибольшем рабочем напряжении указателя, проверка работы указателя при повышенном испытательном напряжении.

    По необходимости проверяют также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности.

    Напряжение нужно плавно увеличивать от нуля, при этом фиксировать значения напряжения индикации и тока, протекающего через указатель напряжения при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживают при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10 %.

    При испытаниях указателей напряжения до 1000 В (кроме испытания изоляции) напряжение от испытательной установки прикладывают между электродами-наконечниками (двухполюсные УН) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных УН).



Рисунок. 1. Принципиальная схема испытания электрической прочности изоляции рукояток и провода указателя напряжения:

1 — испытываемый указатель напряжения; 2 — испытательный трансформатор; 3 — емкость с водой; 4 — электрод

    При испытаниях изоляции у двухполюсных УН оба корпуса обертываются фольгой, а соединительный провод нужно опустить в емкость с водой при температуре (25±15) °С так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8-12 мм. Один провод от испытательной установки нужно  присоединить к электродам-наконечникам, а второй, заземленный, — к фольге и опускают его в воду (вариант схемы — рис.1).

    У однополюсных УН корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой или боковой части корпуса оставляют разрыв не меньше 10 мм. Один провод от испытательной установки нужно присоединить к электроду-наконечнику, а другой — к фольге.

Правила пользования указателями напряжения до 1000 В

    Перед началом работы с указателем напряжения до 1000 В, нужно проверить его исправность путем кратковременного прикосновения к токоведущим частям, которые находятся под напряжением.

    При проверке отсутствия напряжения время непосредственного контакта указателя напряжения с контролируемыми токоведущими частями должно быть не менее 5 с.

    При использовании однополюсных указателей напряжения до 1000 В, необходимо обеспечить контакт между электродом на торцевой части корпуса и рукой проверяющего.



Указатель напряжения до 1000в — однополюсный и двухполюсный

Перед выполнением электромонтажных работ или ремонте оборудования электростанций необходимо в обязательном порядке осуществить проверку параметров сети, на предмет наличия или отсутствия тока. С этой задачей помогает справиться указатель напряжения до 1000 В, с помощью которого проверяются токоведущие части. Только убедившись в отсутствии напряжения можно выполнять проверки электрических схем, контролировать исправность электроустановок, обнаруживать повреждения и т.д.

Содержание

Общие требования к приборам

Все указатели оборудуются световыми сигналами. Если такой индикатор загорается, значит на проверяемом участке или между участками имеется напряжение. Чаще всего используются указатели напряжения до 1000В, которые могут быть одно- или двухполюсными.

Все типы указателей напряжения являются переносными универсальными приборами. С их помощью проверяются клеммы электроустановок, токоведущие части, а также токоведущие провода на наличие напряжения. Данное устройство имеется у каждого специалиста, при выезде на объект для проведения электромонтажных работ.

Указатели напряжения должны соответствовать определенным требованиям:

• Указатели напряжения до 1000 В должны быть оборудованы индикаторами, нагрузка на которые не превышает 90 вольт.
• Однополюсные приборы помещаются в общий корпус. Двухполюсные размещаются в двух отдельных корпусах, соединенных электрическим шнуром.
• Каждый индекатор, независимо от конструкции, условно разделяется на несколько поверхностей: изолированная рабочая, определяющая и держатель.
• Некоторые модели имеют рабочую часть, соединенную с индикатором.
• Перед началом работ указатель должен проверяться воздействием напряжения 2 кВ. Время проверки не превышает 1-й минуты.

Нормы электробезопасности предусматривают использование во время работ специального энергокомплекта, состоящего из диэлектрических ботинок и перчаток. Весь перечень технических требований к указателям напряжения подробно описывается в нормативных документах государственного стандарта.

При активном токе используются двухполюсные приборы, а при емкостном – однополюсные. Первые могут применяться при постоянном и переменном токе, а вторые – только при переменном токе. Самым безопасным считается бесконтактный указатель, снимающий информацию через электромагнитное поле. В большинстве случаев предпочтение отдается двухполюсным указателям.

Устройство и работа двухполюсных указателей

Принцип действия этих приборов основан на сравнении потенциалов при его подключении к токоведущим частям проверяемого устройства. В этот момент в резисторах указателя происходит повышение или понижение сопротивления. Незначительный ток, протекающий в клеммах или проводах воздействует на индикатор, после чего начинается подача светового или звукового сигнала.

Отсутствие реакции индикатора означает соответственно и отсутствие напряжения. Если сигнал индикатора плавно затухает, это свидетельствует о наличии в проводах остаточной энергии.

Как правило, двухполюсный указатель состоит из двух корпусов, изготовленных из диэлектрических материалов. Внутри них располагаются элементы определяющие напряжение и осуществляющие звуковую и световую индикацию. Для соединения корпусов используется гибкий провод, длина которого составляет 1 метр и более.

На вводах в корпус провод оборудуется амортизационными втулками или усиленной изоляцией. В каждом корпусе имеется наконечник-электрод, крепко закрепленный на установленном месте. Его неизолированная часть должна быть не более 7 мм, за исключением указателей, предназначенных для работы с воздушными линиями, у которых этот параметр зависит от технических условий.

Иногда, при наличии переменного тока, в металлических деталях указателя может образоваться емкость по отношению к земле или другим фазам электрооборудования. В этом случае ее вполне достаточно, чтобы индикаторная лампочка начала светиться, когда к фазе прикасается всего один щуп. Данное явление устраняется за счет шунтирующего резистора, сопротивление которого одинаковое с добавочным резистором.

Однополюсные указатели напряжения

Однополюсный указатель размещается в едином корпусе, также изготовленном из диэлектрических материалов. Внутри него располагаются все конструктивные элементы. Основным электродом является наконечник, закрепленный в передней части прибора, а дополнительным – электрод, размещенный на торце или сбоку корпуса, обеспечивающий контакт с рукой специалиста. Размеры корпусов имеют широкий диапазон, что позволяет выбрать наиболее удобный вариант.

Индикация указателей осуществляется под напряжением не выше 50 вольт. Она может быть ступенчатой и подаваться цифровыми и другими сигналами. Звуковые и световые сигналы подаются в прерывистой или непрерывной форме и должны хорошо распознаваться. Напряжение индикации при импульсных сигналах указателей имеет значение, когда интервал между импульсами составляет не более 1 секунды.

В ходе проверки однополюсный указатель до 1000В соприкасается лишь с одной токоведущей частью. Контакт с землей обеспечивается от боковой кнопки через палец руки, и далее через все тело к цепи указателя. Сила тока в этот момент не должна превышать 0,3 мА.

Данные приборы используются лишь для проверки оборудования с переменным током, так как при постоянном токе лампочка не загорится даже когда в цепи есть напряжение. С их помощью проверяются схемы вторичной коммутации, определяются фазные провода в различных устройствах.

Правилами электробезопасности запрещено использование контрольной лампы вместо указателя напряжения. Подобная конструкция состоит из лампы накаливания, вкрученной в патрон, соединенный с двумя короткими проводниками. Если такая лампа случайно включается при напряжении более высоком, чем то, на которое она рассчитана, ее колба может взорваться.

Проведение эксплуатационных испытаний

Такие испытания проводятся на предмет технического состояния прибора и его способности выполнять свои функции. Подобные мероприятия предполагают испытание изоляции, определение напряжения индикации, проверку работоспособности прибора в условиях повышенного напряжения.

Одновременно проверяется ток, протекающий через устройство при его максимальном рабочем напряжении. В некоторых случаях может быть проверено напряжение в цепях постоянного тока. Выполняется проверка, насколько правильно индикатор реагирует на полярность.
