Многотарифный счётчик — это современное устройство, позволяющее оптимизировать режим потребления электроэнергии на производственных объектах, предприятиях ЖКХ, энергетических комплексах. Установка такого прибора позволяет контролировать расход потребляемого ресурса днём и в ночное время, изменяя нагрузку на сеть в определённые часы.

Основным преимуществом установки многотарифных электросчётчиков на объекте является значительная экономия денежных средств при оплате энергии. Установив многотарифный прибор и перераспределяя некоторую часть энергозатрат на ночное время, пользователь может сократить ежемесячные расходы. Особенно большая экономия при замене однотарифного устройства на многотарифный достигается на объектах, где используется электрическое отопление. Ночь является самым холодным временем суток, и в эти часы требуется больше всего электричества, а применение многотарифного прибора учёта позволяет существенно уменьшить затраты, оплачивая отопление по сниженной стоимости.

Применение и принцип работы многотарифных счётчиков

Применение многотарифного счётчика электрической энергии даёт потребителю возможность изменять нагрузку на сеть, ориентируясь на текущий режим работы устройства. В нашей стране для дифференцированного учёта энергии используются двух- и трёхтарифная сетки. Определением границ суточных зон занимаются региональные энергетические комиссии, учитывающие природные особенности конкретной местности. По общему правилу, при любой системе исчисления во время ночного потребления электроэнергии киловатты стоят существенно дешевле, чем днём.

Регистрация расхода электроэнергии в многотарифных приборах осуществляется в зависимости от временного интервала. Для двухтарифных устройств предусмотрены:

  • дневной тариф (включается в 7 часов утра, выключается в 11 часов вечера) — стоимость одного киловатта электричества в этом диапазоне равна одноставочному тарифу;
  • ночной тариф (включается в 11 часов вечера, выключается в 7 часов утра) — цена одного киловатта электричества в этом диапазоне снижена по сравнению с дневной стоимостью в 3–4 раза.

Для трёхтарифных счётчиков также предусмотрено деление суток на дневной и ночной диапазоны. Дополнительно дневной тариф делится:

  • на пиковую зону (с 7 до 10 утра и с 5 до 9 вечера) — стоимость одного киловатта электроэнергии превышает общеустановленный дневной тариф;
  • полупиковую зону (с 10 утра до 5 вечера и с 9 до 11 вечера) — стоимость одного киловатта электроэнергии снижена, что позволяет сэкономить до 20% оплачиваемых средств.

Многотарифные счётчики измеряют и ведут учёт средних пофазных значений тока и напряжения, частоты напряжения, электрической мощности в сети. Полученные измерения распределяются по тарифам в соответствии с промежутком времени и днями недели. Все данные хранятся в памяти устройства на протяжении года. Таким образом, пользователь может получить сведения о времени включения и отключения питания, перенастройке параметров, падении напряжения, снятии пломбы, изменении направления тока.

Виды многотарифных счётчиков

По типу сети питания различают 2 вида многотарифных счетчиков:

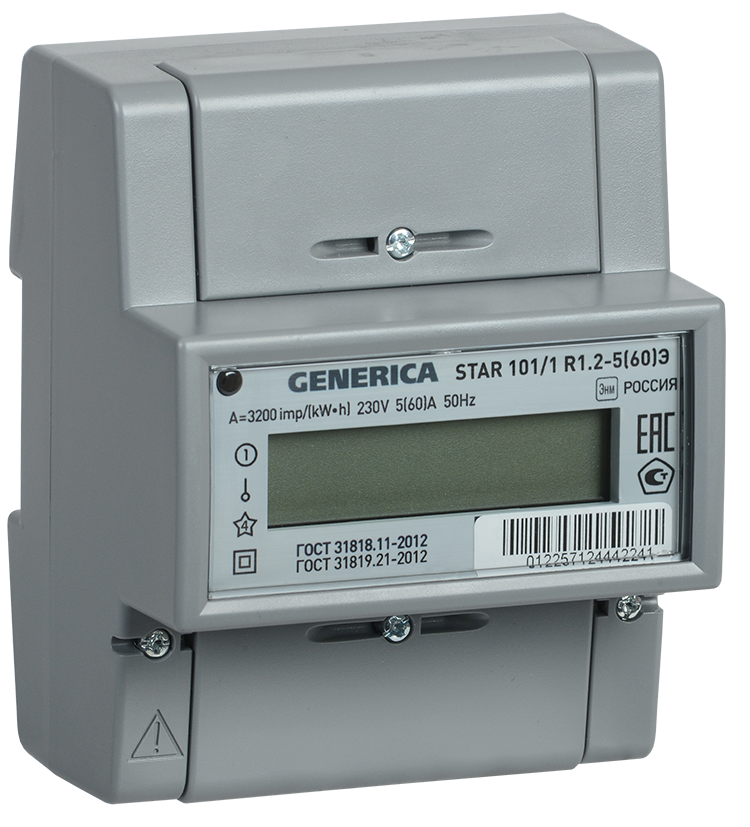

Многотарифные счётчики для однофазных цепей применяются для контроля расходования электроэнергии в жилищно-коммунальном хозяйстве, промышленном и мелкомоторном секторах, жилых застройках различных типов. Данные приборы учитывают электроэнергию в цепях с напряжением 220 Вольт. Устройства подходят для замены устаревших приборов с индукционным измерительным механизмом. Примеры однофазных устройств: счётчики НЕВА МТ 113, МТ 124 AS, МТ 114 AR2S и новинка НЕВА МТ 115.

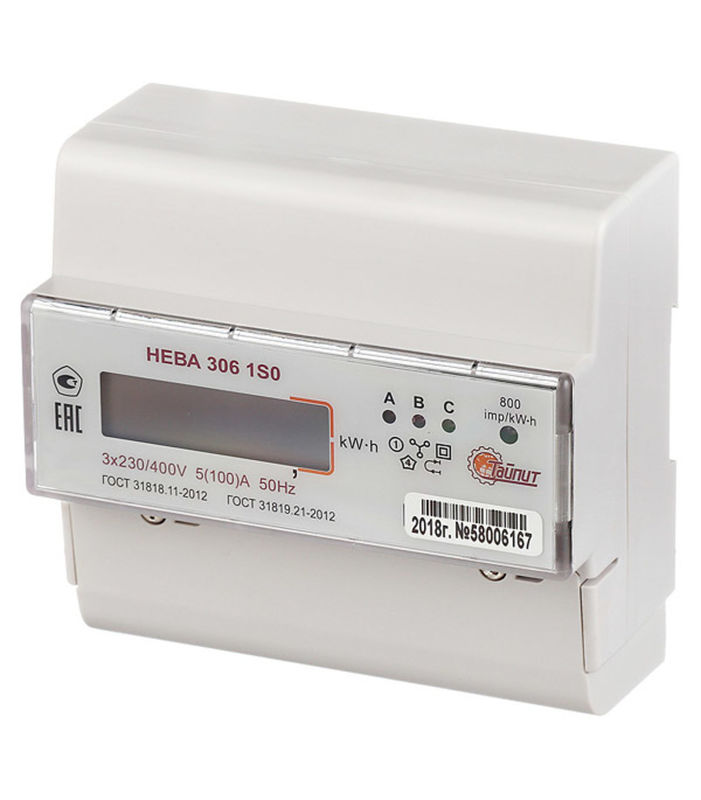

Трёхфазные счётчики применяются в крупных производственных и энергетических комплексах для регистрации объема потребляемых ресурсов. Также счётчики для трёхфазных цепей используются в жилом секторе и сельскохозяйственной отрасли, расходующих большое количество электроэнергии. Приборы данного типа можно встраивать в автоматизированные системы учёта электрической энергии или вводить в эксплуатацию автономно. Примеры устройств: счётчики НЕВА МТ 314, МТ 323, МТ 315 и другие.

Стоимость установки многотарифных счётчиков

Многотарифный счётчик электроэнергии позволяет в 3–4 раза сократить расход денежных средств на её оплату. Такая экономия достигается за счёт того, что потребитель может использовать энергоёмкие бытовые приборы ночью, оплачивая израсходованный ресурс по сниженной цене.

Стоимость установки многотарифных измерительных приборов электроэнергии в однофазных и трёхфазных цепях незначительно превышает цену монтажа однотарифных устройств. Срок службы многотарифных счётчиков — не менее 25 лет.

Однофазный многотарифный счётчик НЕВА МТ 115 (новинка)

Однофазный многотарифный счётчик НЕВА МТ 124 AS O

Трёхфазный многотарифный счётчик НЕВА МТ 314



Смена тарифа электроэнергии в Москве и Московской области

Чтобы поменять тариф в Москве и Московской области, необходимо обратиться в Мосэнергосбыт и объявить о своем намерении. Об особенностях процедуры читайте далее.

Как поменять тариф Мосэнергосбыт?

Смена тарифа осуществляется по письменному заявлению. Если в помещении установлен однотарифный счетчик, то переход на двух- или многотарифную систему учета возможен только после монтажа и ввода в эксплуатацию соответствующих ИПУ. Также заявку можно подать по телефону или на сайте через личный кабинет Мосэнергосбыт.

Основания для смены тарифа

В быту используются 1, 2 и 3-х тарифные счётчики. Трёхтарифные выгодны семьям, которые большую часть времени проводят дома, двухтарифные — тем, кто дома бывает редко. Стоимость электроэнергии меняется в зависимости от времени суток. При едином тарифе она всегда одинакова. Перед сменой тарифа нужно проанализировать особенности потребления электричества и определить, целесообразно это делать или нет.

  • Если вы редко используете высокоэнергопотребляемые приборы (электроплита, водонагреватель, обогреватель), то однотарифный счетчик электроэнергии будет наиболее предпочтительным вариантом.
  • Если же у вас большая семья, и количество потребляемой электроэнергии постоянно растет, то установка двух- или многотарифного счетчика поможет существенно снизить затраты на оплату электроэнергии, путем дифференцированной тарификации.

Порядок смены тарифа

Согласно Постановлению Правительства РФ № 1444 «Об основах ценообразования в отношении электрической энергии, потребляемой населением» воспользоваться правом перехода на понижены тариф могут граждане, которые проживают в:

  • Сельской местности
  • Квартирах в городских населенных пунктах, в которых установлены плиты и водонагревательное оборудование

Процедура технологического присоединении производится в несколько этапов:

  1. Подача заявления об увеличении потребляемого количества электроэнергии
  2. Заключение договора с электроснабжающей организацией
  3. Оплата нового счетчика и его установки.

Энергопоставляющие организации обязуется выполнить все работы в срок не более 6-и месяцев, после чего выдает акт об оказании услуги по переходу на тот или иной тариф учета, а также акт о разграничении балансовой принадлежности, в котором указывается объем потребления электроэнергии. Именно последний документ является основанием для перехода на пониженный тариф. Все документы передаются в энергосбытовую компанию, которая является поставщиком электроэнергии.

Документы для смены тарифа в квартире, в жилом дома

При смене тарифа документы не требуются. Исключение – переход на тариф с понижающим коэффициентом (для домов в сельской местности). В этом случае заявитель представляет:

  1. Свидетельство о регистрации права.
  2. Паспорт с пропиской в доме, адрес которого будет указан в заявлении.

Документы подаются вместе с заявлением. После его рассмотрения будет применяться тариф с коэффициентом 0.7.

Как перейти на оплату по однотарифному и многотарифному счетчику?

Чтобы перейти на оплату по единому тарифу или разделенному по времени суток, необходимо обратиться в Мосэнергосбыт с письменным заявлением на имя начальника отделения или позвонить по номеру 7 (499) 550-33-77. Заявление можно направить и по электронной почте – [email protected] ru.

Данные, которые нужно указать в заявлении:

  1. ФИО, адрес проживания.
  2. Номер телефона, адрес электронной почты.
  3. Текущие показания прибора учета.
  4. Требование – смена типа учета на 1,2-х, многотарифный.

Документы, необходимые для перехода

При смене на тариф, дифференцированный по зонам суток, к заявлению прилагается технический паспорт прибора учета. По нему в Мосэнергосбыте определяют функциональную возможность счетчика вести учет электроэнергии по временным секторам.

Смена тарифа бесплатна. Расходы могут потребоваться, если возникнет необходимость установки нового счётчика или перепрограммирования старого. Например, если в квартире установлен однотарифный счётчик, а владелец хочет оплачивать электроэнергию по 2-х или 3-х тарифному.

какие тарифы бывают и как экономить на оплате электроэнергии

Я инженер-математик и не люблю верить на слово, поэтому решила проверить, насколько выгодны многотарифные счетчики.

Анастасия Артюх

разобралась в многотарифных счетчиках

У мамы истекал срок поверки счетчика на электричество. Она спросила у меня совета, какой ей установить, а я решила сначала проверить все суммы. Расскажу, как вела расчеты и что в итоге посоветовала маме.

Какие бывают счетчики

Электрический счетчик — это прибор, который учитывает, сколько электроэнергии вы расходуете. Сколько сжег электричества — столько он и покажет на табло в киловатт-часах. Затем за эти киловатт-часы нужно будет заплатить энергоснабжающей организации по своему тарифу.

Тарифы бывают разные. Во-первых, они зависят от региона. Например, в Москве по однотарифному счетчику придется заплатить 4,87 Р за киловатт-час, а в Истринском районе Московской области — 3,89 Р. Во-вторых, сами счетчики могут иметь разные тарифы. Расскажу об этом подробнее. Тарифы устанавливаются обычно на год, в некоторых регионах с 1 июля, в некоторых — с 1 января.

В статье я буду использовать тарифы, которые действовали в марте 2020 года в Москве

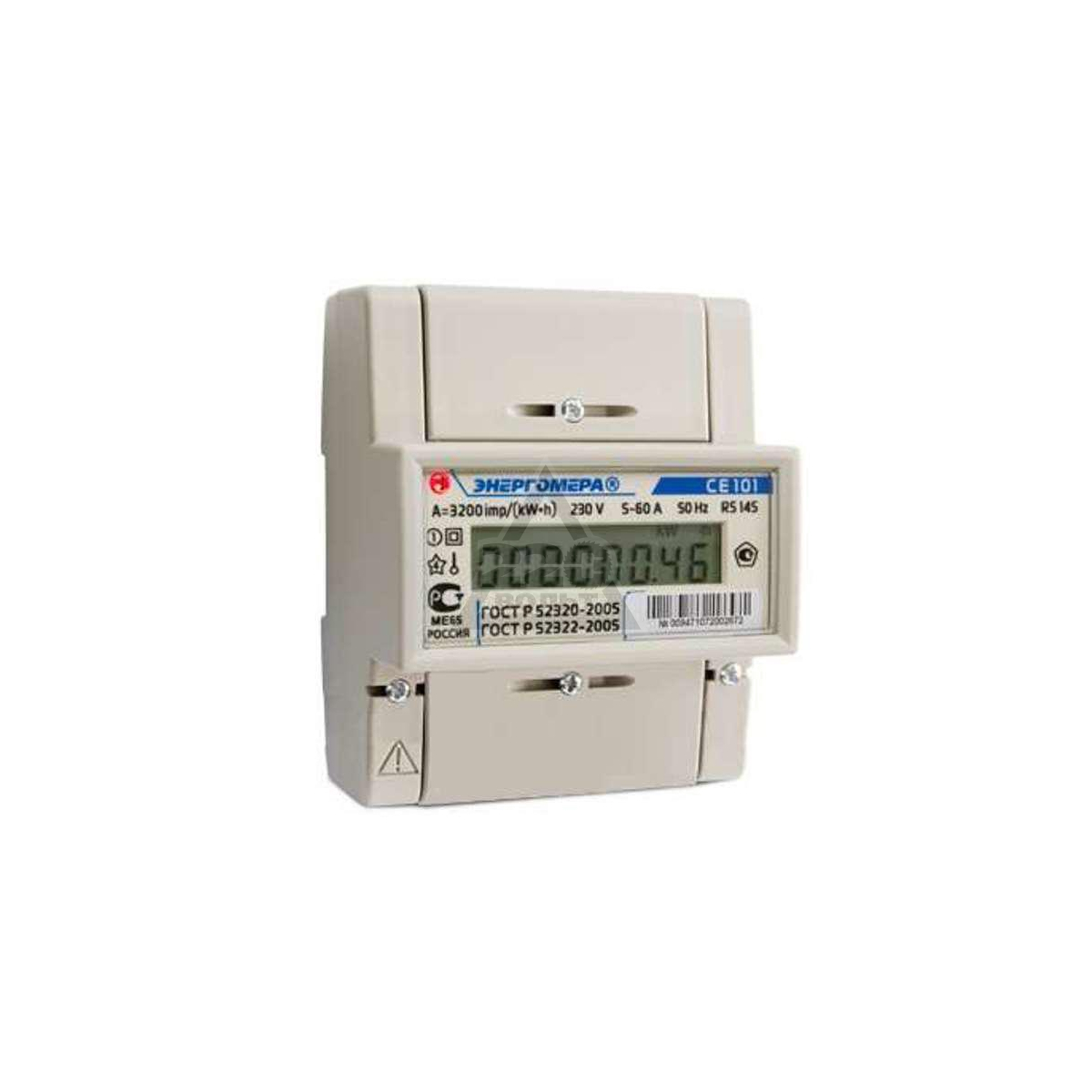

Однотарифный счетчик все время работает только по одному тарифу. Его показания не зависят от времени суток. Киловатт-час электроэнергии будет стоить одинаково и днем, и ночью.

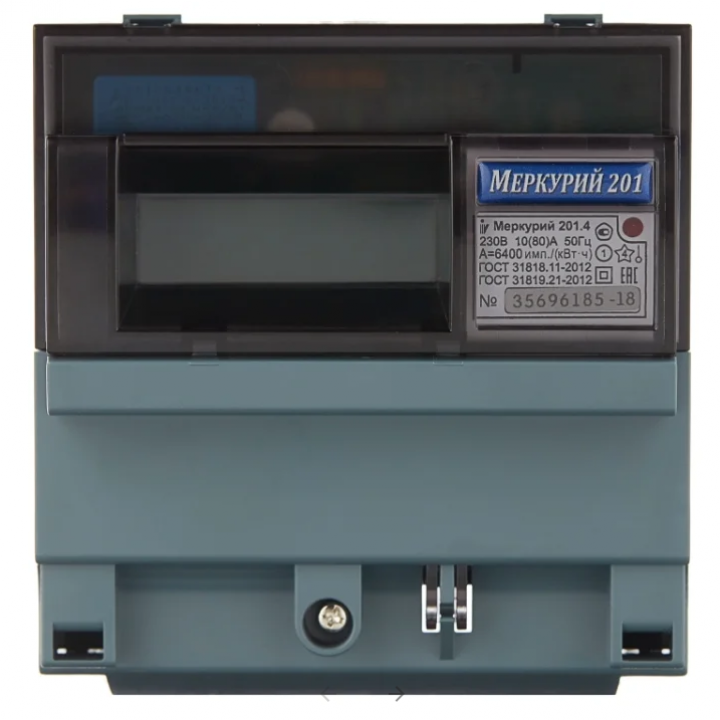

Самые дешевые однотарифные счетчики даже не имеют дисплея. Показания в таком случае отображаются по старинке — на вращающихся колесикахИх принцип работы не такой, как у многотарифных, поэтому они и дешевле

Двухтарифный счетчик — это счетчик, где тариф зависит от времени суток. Прибор показывает на экране расход киловатт-часов в двух разных временных интервалах, Т1 и Т2, а также общий расход.

Стандартные временные интервалы:

  • Т1 — с 7:00 до 23:00;
  • Т2 — с 23:00 до 7:00.
У двухтарифных счетчиков есть дисплей. А еще такой счетчик при желании можно подключить на один тариф, тогда он будет работать как однотарифный

Трехтарифный — такой же счетчик, как и двухтарифный, но временных интервалов у него три:

  • Т1 — с 7:00 до 10:00 и с 17:00 до 21:00;
  • Т2 — с 23:00 до 7:00;
  • Т3 — с 10:00 до 17:00 и с 21:00 до 23:00.

Двухтарифные и многотарифные счетчики имеют дисплеи, на которых показания по разным временным интервалам сменяют друг друга. Затем счетчик показывает общий расход.

Еще у счетчиков есть такие параметры, как номинальный и максимальный токи. Обычная благоустроенная квартира — это не производственное предприятие с большим энергопотреблением. Большинство современных электросчетчиков рассчитано на ток силой от 5 до 60 А.

Если нагрузка будет меньше 5 А — это номинальный ток, — то прибор будет выдавать погрешность и неизвестно, кто от этого выиграет. Если все потребители в квартире будут потреблять больше 60 А — это максимальный ток, — прибор может выйти из строя. Но для обычной квартиры это маловероятно, поэтому на эти параметры можно не обращать внимания.

Это самый дешевый трехтарифный счетчик из «Леруа Мерлена». Жаль только, что отзывы у него не очень хорошие. Люди пишут, что он по умолчанию запрограммирован на один тариф и его надо перепрограммировать на три

Тарифы

Стоимость электроэнергии для потребителя зависит от тарифов. Тарифы зависят от региона и времени суток.

Региональные тарифы раз в год утверждают органы исполнительной власти в сфере ценообразования. Эти органы называются по-разному: в Москве — Департамент экономической политики и развития города Москвы, в Санкт-Петербурге — Комитет по тарифам Санкт-Петербурга, в Екатеринбурге — Региональная энергетическая комиссия. На их сайтах можно посмотреть текущие тарифы:

Пик — время самой большой и дорогой нагрузки на электросеть, когда большинство людей находятся дома и используют электроприборы: кипятят чайник, сушат волосы феном, заряжают устройства и так далее. Обычно это время, когда люди собираются на работу или приходят с нее. Полупик — время, когда энергии потребляют тоже много, но не так, как в пиковые часы. В ночные часы энергопотребление падает, поскольку большинство отдыхает.

Энергоснабжающие компании устанавливают самые высокие тарифы в период пиковой нагрузки. Чтобы стимулировать людей использовать электроэнергию в другие часы и тем самым перераспределять потребление, они снижают тарифы на полупиковые часы и ночное время.

Немного инфографики с сайта Мосэнергосбыта: потребление электроэнергии возрастает в мае и январе, во время долгих каникул. Люди больше времени проводят дома, готовят еду, постоянно кипятят чайникЕсть еще пик в сентябре: это время возвращения с дачи

Расскажу, что влияет на стоимость киловатт-часа:

  1. Населенный пункт. Для разных местностей могут устанавливаться разные тарифы внутри одной области. В сельских местностях тариф обычно ниже.
  2. Использование многотарифного счетчика. Если установлен многотарифный счетчик, стоимость киловатт-часа зависит от времени суток. Потребление в пиковое время стоит намного дороже, чем в ночное. Таким образом государство пытается сбалансировать нагрузку на сети.
  3. Газификация дома. Для домов, которые нельзя газифицировать, тариф на электроэнергию ниже. Это социальная поддержка от государства для тех, кто расходует электричество не только для освещения и работы техники, но и для приготовления еды, отопления и нагрева воды.

Приведу тарифы для Москвы, которые я использовала в своих расчетах. Если дом газифицирован, применяются тарифы для домов с газовыми плитами, даже если не пользуетесь газом. Дальше нужно смотреть на конкретный тариф в зависимости от типа установленного счетчика.

Для двухтарифного счетчика указаны два числа: стоимость киловатт-часа в разные временные интервалы, их обозначают Т1 и Т2. В трехтарифном счетчике добавляется еще третий интервал, Т3.

Тарифы для газифицированных домов в Москве с сайта МосэнергосбытаТарифы для негазифицированных домов в Москве

Кто и за чей счет должен менять счетчики

Срок эксплуатации счетчиков, который заявляет изготовитель, обычно составляет 30 лет. Но это не значит, что со счетчиками можно 30 лет ничего не делать. Периодически их нужно поверять, то есть проводить процедуру, которая подтвердит точность показаний. Поверка требуется обычно каждые 10 лет для трехфазных и каждые 16 лет для однофазных счетчиков. Но бывают счетчики с межповерочным интервалом 8 лет. Периодичность поверки указана в паспорте устройства.

Поверка стоит недешево: за однофазный однотарифный счетчик — от 2500 Р, за трехфазный однотарифный — от 3500 Р.

Когда покупаете новый счетчик, обращайте внимание на межповерочный интервал. Чем он больше, тем реже надо будет тратиться на поверку. Например, у этого счетчика межповерочный интервал — 16 лет

Если счетчик сломался, его сняли или закончился срок эксплуатации или поверки, это приравнивается к отсутствию счетчика. Для таких квартир устанавливают повышенные в полтора раза тарифы на электричество. Чтобы вновь платить по нормальным тарифам, жильцам нужно заменить счетчик или поверить его.

Счетчик меняют жильцы за свой счет. По закону собственник обязан сам содержать принадлежащее ему имущество. Счетчик тоже относится к этому имуществу, даже если установлен не в квартире, а на лестнице. Просто в этом случае проще обслуживать его и снимать показания.

У моей мамы подходил срок поверки старого счетчика. Ей позвонили из УК и напомнили об этом. Время поверки поджимало, и мама занялась заменой самостоятельно.

Проще сразу поставить многотарифный счетчик

Дмитрий Назаренко

главный специалист отдела учета энергоресурсов АО «КМА-энергосбыт»

Если потребитель электроэнергии — обычный человек, который днем работает, а ночью спит, выгоды от многотарифного электросчетчика не будет. Многие стараются сэкономить за счет стирки белья или мойки посуды после 23:00 — по низкому тарифу. Но лично я против такого. Во-первых, шум от стиральных и посудомоечных машин может мешать и вам, и соседям. Во-вторых, если в это время вы уже спите, то полноценно контролировать процесс не можете. Если вдруг случится протечка воды и вы затопите соседей, придется делать ремонт не только у себя, но и у них. И экономия 20—40 Р в месяц на электроэнергии будет просто ничтожной на фоне предстоящих затрат.

Чтобы упростить себе задачу, можно поступить гораздо проще: сразу поставить многотарифный счетчик. Разница в ценах небольшая. Например, между однофазным однотарифным и многотарифным разница примерно 600—700 Р, между трехфазным однотарифным и многотарифным — 1000—1500 Р.

Как правило, многотарифные счетчики электроэнергии продают сразу настроенными под часовой пояс, в котором проживает потребитель. В противном случае уточняйте у продавца, какое сейчас время на счетчике. Если это не ваш часовой пояс — придется дополнительно доплачивать, чтобы настроить реальное время. Что касается установки и подключения счетчика к электрической сети, то разницы никакой нет. Тот, кто заявляет, что установить многотарифный электросчетчик дороже, банально хочет раскрутить заказчика на дополнительные деньги.

У потребителя с многотарифным счетчиком есть выбор, по какому тарифу оплачивать электроэнергию. То есть если вас не устраивает тариф, дифференцированный по времени суток, вы всегда можете перейти на обычный тариф без дифференциации. Необходимо лишь написать соответствующее заявление в свою УК — или гарантирующему поставщику, если у вас прямой договор. Со следующего месяца вы уже сможете платить по-другому. Также всегда можно и вернуться, ограничений нет.

27 декабря 2018 года приняты поправки в ФЗ «Об электроэнергетике», и с 1 июля 2020 года в новых домах или при замене счетчиков будут устанавливать только интеллектуальные счетчики электроэнергии, которые позволяют в том числе вести многотарифный учет. Затраты по установке таких счетчиков перенесут на энергосбытовые компании, которые включат их в тариф на электроэнергию, поэтому в конечном счете заплатят за это обычные потребители. Так что выбор между установкой однотарифного и многотарифного счетчика скоро отпадет сам собой. Но в любом случае потребитель сам выбирает, как оплачивать электроэнергию: по простому тарифу или дифференцированному по времени суток. Менять это вы вправе хоть несколько раз в год.

Сколько стоит поставить многотарифный счетчик

Многотарифный счетчик — это технически более сложный прибор, чем однотарифный. Мастера говорят, что подключать его сложнее и дольше, поэтому его установка дороже. Счетчик оплачивается отдельно. Его стоимость в установку не входит.

Устанавливать счетчик самостоятельно нельзя. Это имеет право делать только человек с соответствующими допусками к работе с электроприборами. Если заказать установку частной фирме, потом все равно придется вызывать специалиста из энергоснабжающей организации, чтобы он его опломбировал. Услуга опломбировки счетчика бесплатна. Но надо понимать, что специалист не придет к вам на следующий день после заявки, в среднем ждать приходится 3—4 дня.

Мама не стала поверять старый счетчик, а купила новый. Оказалось, что так мы сэкономили деньги, поскольку старый счетчик занижал показания. Выяснилось это опытным путем: после замены счетчика показания выросли. Если бы мы стали поверять старый счетчик и вскрылось, что он занижал показания, его пришлось бы ремонтировать или заменять.

Чтобы установить счетчик, мама позвонила в Мосэнергосбыт. Ей предложили оставить заявку на замену счетчика в личном кабинете потребителя на сайте Мосэнергосбыта. Ей хотелось сделать все за один раз, поэтому она не стала обращаться в частную компанию, хотя это было бы дешевле.

Чтобы оставить заявку, нужно зарегистрироваться на сайте и заполнить форму на замену счетчика. После этого с вами связывается сотрудник Мосэнергосбыта и договаривается по времениЦены на монтаж и демонтаж от частников. За замену счетчика придется заплатить от 1550 РЕще немного тарифов от частных фирм

Анализ электропотребления по трем абонентам

Меня смущало, что многотарифный счетчик в Мосэнергосбыте намного дороже однотарифного. И установка тоже дороже. Зная, что мама платит за электричество не так уж много, я решила проанализировать данные потребления нескольких человек и рассчитать, сколько экономит многотарифный счетчик по сравнению с обычным и как быстро это окупится.

Для этого я взяла данные по расходам электроэнергии трех абонентов, у которых установлены многотарифные счетчики. Так получилось, что у этих людей оказался разный образ жизни и, как следствие, разное электропотребление. Я все это свела в таблицу и рассчитала, сколько бы они заплатили, если бы у них был однотарифный счетчик. Чтобы ход моих мыслей был понятен, расскажу также об образе жизни каждого абонента из примера.

Я провела расчеты для трех абонентов за 2019 год и все свела в подробную таблицу. Для расчета срока окупаемости я взяла разницу в 3500 Р — это сумма, на которую многотарифный счетчик дороже однотарифного. Ее я разделила на ту экономию, что получилась от использования многотарифного счетчика

Абонент № 1 — это я. Я живу с мужем и двумя детьми в трехкомнатной квартире. У меня постоянно кто-то бывает дома, каждую ночь я включаю посудомоечную машину, днем запускаю стиральную. Стиральную машину я бы тоже включала ночью, но она установлена рядом со спальней и мешает мне спать. В квартире нет газа, зато есть индукционная плита. Еще я постоянно кипячу чайник, поскольку люблю горячий чай. Телевизор мы не смотрим, но пару часов в день работаем за компьютером.

Я очень люблю, когда много света. В комнате, где я нахожусь, люстры включены почти весь день, поэтому мы много тратим на освещение. Лампочки у нас разные: есть энергосберегающие, а есть обычные. Я не меняю старые галогенные лампочки, пока они не перегорят.

У меня двухтарифный счетчик, поэтому я знаю, сколько и по какому тарифу расходую. Я решила посчитать, сколько бы я потратила денег, если бы счетчик был однотарифный. Для этого я просуммировала показания за 2019 год и умножила их на тариф по однотарифному счетчику.

Двухтарифный счетчик:

2859 кВт⋅ч × Т1 (5,35 Р/кВт⋅ч) + 794 кВт⋅ч × Т2 (1,5 Р/кВт⋅ч) = 16 486,65‬ Р

Однотарифный счетчик:

(2859 кВт⋅ч + 794 кВт⋅ч) × Т1 (4,65 ‭Р/кВт⋅ч) = 16 986,45 Р

Получалось, что многотарифный счетчик экономит мне 499,8 Р в год. Дальше я учла стоимость самого многотарифного счетчика и его установку. Самый простой многотарифный счетчик дороже однотарифного на 3500 Р — он окупится за семь лет.

В 2017 году у меня родился второй ребенок и я стала больше стирать, готовить и, соответственно, тратить электроэнергии по дневному тарифу Т1. Я решила повторить расчет для большего периода и сняла показания по счетчикам за декабрь 2016 года. Выходило, что многотарифный счетчик экономит мне 717 Р в год. То есть я стала тратить больше электроэнергии по дорогому тарифу — и срок окупаемости вырос.

В таком виде можно посмотреть данные по переданным показаниям приборов учета электроэнергии на сайте Мосэнергосбыта. Это данные по абоненту № 1 — мне

Абонент № 2 живет один в двухкомнатной квартире. Он пару раз в неделю включает стиральную машину, посудомоечной пользуется редко. Три-четыре дня в неделю этот человек уходит с утра из дома и отсутствует по 10—12 часов. Остальные дни в основном сидит дома и смотрит телевизор. Завтраки и ужины готовит в пиковый тариф. Плита у него электрическая, но не индукционная. Счетчик трехтарифный. Считаем.

Трехтарифный счетчик:

510 кВт⋅ч × Т1 (5,58 Р/кВт⋅ч) + 370 кВт⋅ч × Т2 (1,5 Р/кВт⋅ч) + 730 кВт⋅ч × Т3 (4,65 Р/кВт⋅ч) = 6795,3‬ Р

Однотарифный счетчик:

(510 кВт⋅ч + 730 кВт⋅ч + 370 кВт⋅ч) × Т1 (4,65 ‭Р/кВт⋅ч) = 7486,5 Р

Получается, что трехтарифный счетчик помог бы ему сэкономить 691,2 Р в год. Срок окупаемости счетчика для этого абонента — 5 лет. Посчитала так:

3500 Р / 691,2 Р в год

Переданные показания приборов учета электроэнергии по абоненту № 2

Абонент № 3 живет один в двухкомнатной квартире и пять дней в неделю ходит на работу. Иногда пользуется стиральной машиной, посудомойки у него нет. Есть газовая плита и электрический чайник. Этот человек любит полуночничать — допоздна сидит за компьютером или смотрит телевизор. Считаем.

Трехтарифный счетчик:

404 кВт⋅ч × Т1 (6,57 Р/кВт⋅ч) + 361 кВт⋅ч × Т2 (2,13 Р/кВт⋅ч) + 567 кВт⋅ч × Т3 (5,47 Р/кВт⋅ч) = 6524,7‬ Р

Однотарифный счетчик:

(404 кВт⋅ч + 567 кВт⋅ч + 361 кВт⋅ч) × Т1 (5,47 ‭Р/кВт⋅ч) = 7286,04 Р

Получается, что трехтарифный счетчик помог бы сэкономить 761,34 Р в год. Срок окупаемости счетчика для этого абонента — 4,6 года:

3500 Р / 761,34 Р в год

Переданные показания приборов учета электроэнергии по абоненту № 3

За сколько лет окупится многотарифный счетчик при таком потреблении

Абонент № 1 — 7 летАбонент № 2 — 5 летАбонент № 3 — 4,6 года
Расход по Т1 за год2859 кВт⋅ч510 кВт⋅ч404 кВт⋅ч
Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)5,35 Р/кВт⋅ч5,58 Р/кВт⋅ч6,57 Р/кВт⋅ч
Расход по Т2 за год794 кВт⋅ч730 кВт⋅ч567 кВт⋅ч
Тариф Т2 (это ночное время)1,5 Р/кВт⋅ч1,5 Р/кВт⋅ч2,13 Р/кВт⋅ч
Расход по Т3 за год0 кВт⋅ч370 кВт⋅ч361 кВт⋅ч
Тариф Т3 (это полупик для трехтарифного счетчика)0 Р/кВт⋅ч4,65 Р/кВт⋅ч5,47 Р/кВт⋅ч
Расход за год3653 кВт⋅ч1610 кВт⋅ч1332 кВт⋅ч
Тариф однотарифного счетчика4,65 Р/кВт⋅ч4,65 Р/кВт⋅ч5,47 Р/кВт⋅ч
Стоимость по многотарифному счетчику за 2019 год16 486,65 Р6795,3 Р6524,7 Р
Стоимость по однотарифному счетчику за 2019 год16 986,45 Р7486,5 Р7286,04 Р
На сколько больше пришлось бы заплатить за год по однотарифному счетчику499,8 Р691,2 Р761,34 Р

Абонент № 1 — 7 лет

Расход по Т1 за год

2859 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

5,35 Р/кВт⋅ч

Расход по Т2 за год

794 кВт⋅ч

Тариф Т2 (это ночное время)

1,5 Р/кВт⋅ч

Расход по Т3 за год

0 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

0 Р/кВт⋅ч

Расход за год

3653 кВт⋅ч

Тариф однотарифного счетчика

4,65 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

16 486,65 Р

Стоимость по однотарифному счетчику за 2019 год

16 986,45 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

499,8 Р

Абонент № 2 — 5 лет

Расход по Т1 за год

510 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

5,58 Р/кВт⋅ч

Расход по Т2 за год

730 кВт⋅ч

Тариф Т2 (это ночное время)

1,5 Р/кВт⋅ч

Расход по Т3 за год

370 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

4,65 Р/кВт⋅ч

Расход за год

1610 кВт⋅ч

Тариф однотарифного счетчика

4,65 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

6795,3 Р

Стоимость по однотарифному счетчику за 2019 год

7486,5 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

691,2 Р

Абонент № 3 — 4,6 года

Расход по Т1 за год

404 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

6,57 Р/кВт⋅ч

Расход по Т2 за год

567 кВт⋅ч

Тариф Т2 (это ночное время)

2,13 Р/кВт⋅ч

Расход по Т3 за год

361 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

5,47 Р/кВт⋅ч

Расход за год

1332 кВт⋅ч

Тариф однотарифного счетчика

5,47 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

6524,7 Р

Стоимость по однотарифному счетчику за 2019 год

7286,04 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

761,34 Р

Выяснилось, что за счет многотарифных счетчиков мои абоненты сэкономят от 500 до 760 Р за год. Срок окупаемости счетчика получился от 4,6 до 7 лет, что немало. В то же время это больше половины от межповерочного периода, но меньше половины от заявленного срока эксплуатации. Но не все приборы служат столько, сколько заявлено. Некоторые ломаются, так и не успев окупиться. У счетчиков, как и у всех приборов, есть гарантийный срок. Обычно это 36—42 месяца с момента производства.

Для третьего абонента я тоже посчитала экономию за более длительный срок — за 32 месяца, поскольку именно тогда ему установили многотарифный счетчик. Срок окупаемости счетчика остался прежним: 5 лет. Видимо, абонент № 3 очень стабилен в своих привычках. По абоненту № 2 не сохранилось старых показаний, чтобы посчитать расход за больший срок, а посмотреть их на сайте Мосэнергосбыта можно только за один год.

Что в итоге я посоветовала маме

После всех расчетов я посоветовала маме не брать трехтарифный счетчик, а рассмотреть двухтарифное или однотарифное подключение. Вот какие аргументы у меня были:

  1. Мама мало пользуется мощными электрическими приборами, основной расход будет приходиться на пиковое время нагрузки.
  2. Двухтарифный счетчик обходится примерно на 1500 Р дешевле, чем трехтарифный, поэтому он окупится быстрее.
  3. Пик по трехтарифному счетчику стоит дороже, чем по однотарифному или двухтарифному. Поскольку мама завтракает и ужинает, а значит, кипятит чайник, использует микроволновую печь, духовку и другие приборы в пиковое время, многотарифный счетчик ей невыгоден.

Мама решила поставить самый простой однотарифный счетчик. Все это обошлось в 3500 Р: 900 Р стоил самый примитивный счетчик, 2600 Р — установка со скидкой по социальной карте.

3500 Р

потратила моя мама на установку однотарифного счетчика

За счет чего можно сэкономить с многотарифным счетчиком

Но и с многотарифным счетчиком можно экономить. Расскажу о своих наблюдениях.

Классы энергопотребления. Стиральные и посудомоечные машины, а также холодильники бывают разных классов энергопотребления: A++, A+, A, B, C. Классы для всех приборов одинаковые по маркировке: A++ — это самый энергосберегающий класс, C — самый затратный. Сейчас производится в основном техника класса A+ и A, классы B и C еще придется поискать. У меня вся техника класса А, поэтому все дальнейшие расчеты буду приводить для него.

За счет покупки техники класса A+ или A++ можно сэкономить. Но речь идет о небольших суммах, поэтому нет смысла ради этой экономии покупать технику с лучшим классом энергопотребления. Например, разница в энергопотреблении между классом A, который у меня сейчас, и классом A+ — всего 11%. Если бы я купила стиральную машину класса A+, при моих объемах стирок сэкономила бы 14,3 Р в месяц, или ‭171,6‬ Р в год. Это совсем немного.

Самые энергозатратные приборы. Основные потребители электроэнергии — это бытовая техника. Обычно это электрический чайник, посудомоечная и стиральная машины. В среднем стиральная машина за цикл стирки потребляет столько же, сколько микроволновая печь, которая час работает на максимальной мощности. Холодильник потребляет столько же, сколько лампочка накаливания.

Вот небольшой список основных приборов, которые мы используем в быту. Возможно, он пригодится, чтобы понять, с каким из них вы тратите больше всего.

Сколько киловатт-часов потребляют бытовые приборы за час работы

Утюг2,5 кВт⋅ч
Электрический чайник2 кВт⋅ч
Посудомоечная машина0,9 кВт⋅ч
Микроволновая печь0,8 кВт⋅ч
Стиральная машина с загрузкой 3 кг0,54 кВт⋅ч
Телевизор 75 дюймов0,21 кВт⋅ч
Лампочка накаливания0,04 кВт⋅ч
Холодильник класса А0,04 кВт⋅ч
Холодильник класса А+0,03 кВт⋅ч

Электрический чайник

2 кВт⋅ч

Посудомоечная машина

0,9 кВт⋅ч

Микроволновая печь

0,8 кВт⋅ч

Стиральная машина с загрузкой 3 кг

0,54 кВт⋅ч

Телевизор 75 дюймов

0,21 кВт⋅ч

Лампочка накаливания

0,04 кВт⋅ч

Холодильник класса А

0,04 кВт⋅ч

Холодильник класса А+

0,03 кВт⋅ч

Расход электроэнергии можно посмотреть в карточках товаров интернет-магазинов. Расход для стиральных машин обычно указывают на 1 килограмм за 1 час работы. Для расчета расхода за цикл стирки надо умножить это число на вес и время работы

Ночной и дневной запуск. Приведу примерный расчет затрат на запуск посудомоечной машины днем и ночью.

Посудомоечная машина с классом энергопотребления А имеет заявленный расход около 0,9 кВт⋅ч в час. Средняя мойка занимает 2 часа 40 минут — примерно 2,67 часа, на сокращенную программу я не ставлю. Расход электроэнергии за мойку такой:

0,9 кВт⋅ч/ч × 2,67 ч = 2,4 кВт⋅ч

Расход электроэнергии за месяц:

2,4 кВт⋅ч × 30 раз = 72 кВт⋅ч

При двухтарифном счетчике за месяц работы посудомоечной машины днем придется заплатить:

72 кВт⋅ч × 5,35 Р/кВт⋅ч = 385 Р

Ночные мойки посуды обойдутся дешевле:

72 кВт⋅ч × 1,5 Р/кВт⋅ч = 108‬ Р

Получается, я экономлю 277 Р в месяц за счет того, что запускаю посудомоечную машину ночью. Это больше половины экономии от двухтарифного счетчика за месяц. Если бы я запускала посудомоечную машину днем, двухтарифный счетчик был бы мне совсем неинтересен. Стоимость двухтарифного счетчика — 1500 Р, если начать стирать по ночам, он окупится быстрее за счет изменения режима.

Стиральная машина с классом энергопотребления А имеет заявленный расход 0,18 кВт⋅ч/кг за час, за цикл я стираю 3—4 кг. Стирка длится 1 час 30 минут.

Расход электроэнергии за стирку при загрузке 3 кг:

0,18 кВт⋅ч/кг⋅ч × 3 кг × 1,5 ч = 0,81 кВт⋅ч

Стиральная машина у меня глубиной 45 см, поэтому в нее не всегда помещается даже комплект постельного белья. С двумя детьми я стираю вещи каждый день, поэтому расход электроэнергии за месяц получается следующим:

0,81 кВт⋅ч × 30 раз = 24,3 кВт⋅ч

При двухтарифном счетчике за месяц дневных стирок придется заплатить:

24,3 кВт⋅ч × 5,35 Р/кВт⋅ч = 130 Р

Ночные стирки обойдутся дешевле:

24,3 кВт⋅ч × 1,5 Р/кВт⋅ч = 36,45 Р

То есть ночная стирка сэкономит мне 94 Р в месяц.

Таким образом, запускать технику ночью выгодно, но экономия получается не колоссальная. В процентном соотношении от моего общего расхода — 20%.

Светодиодные лампочки. Если сравнивать обычную лампочку накаливания мощностью 40 Вт и энергосберегающую лампочку мощностью 5 Вт, получается, что первая потребляет в час на 0,035 кВт⋅ч больше.

По тарифу Т1 (5,35 Р/кВт⋅ч) для двухтарифного счетчика во время пиковой нагрузки, когда чаще всего и включают лампочки, этот перерасход обходится в 0,187 Р/ч:

0,035 кВт⋅ч/ч × 5,35 Р/кВт⋅ч = 0,187 Р/ч

Для однотарифного счетчика этот перерасход обходится в 0,17 Р/ч:

0,035 кВт⋅ч/ч × 4,87 Р/кВт⋅ч = 0,17 Р/ч

Если энергосберегающая лампочка стоит на 100 Р дороже, чем обычная, ее покупка окупается за следующий срок:

100 Р / 0,17 Р/ч = 588 часов для однотарифного счетчика

100 Р / 0,187 Р/ч = 535 часов для двухтарифного счетчика. И чуть быстрее для трехтарифного

Но поскольку энергосберегающие лампочки сейчас все больше и больше приближаются по цене к галогенным, они окупаются еще быстрее. Так что если покупать энергосберегающие лампочки — тоже можно экономить.

Как экономить на оплате электроэнергии

  1. C многотарифным счетчиком можно уменьшить счет за электроэнергию, но он подходит не всем. Если человек весь день дома, он платит по высокому тарифу. Это сводит всю экономию на нет.
  2. Любителям полуночничать стоит задуматься об установке двухтарифных счетчиков. Они стоят меньше трехтарифных, а ночной киловатт-час намного дешевле дневного.
  3. Устанавливать многотарифный счетчик дороже, чем однотарифный. Эта разница окупается не так быстро, как хочется.
  4. Если тратите много электроэнергии в пиковое время — выгоднее поставить однотарифный или двухтарифный счетчик. Именно это я и посоветовала маме. С трехтарифным относительно двухтарифного ей пришлось бы переплачивать по 1 Р за каждый киловатт-час во время пиковых нагрузок.
Цифровой панельный измеритель

микрон для частоты

Интеллектуальные программируемые цифровые панельные измерительные приборы серии MM50 серии Micron

Серия MM50 - это линейка программируемых 5-значных цифровых панельных счетчиков 1/8 DIN, 6-значных цифровых счетчиков и таймеров, а также 6-разрядных удаленных дисплеев. Высота цифр составляет 14,2 мм (0,56 дюйма).
Серии MM50 Дополнительные модули предлагают конечному пользователю исключительную точность, высокую скорость (до 60 показаний в секунду), масштабируемость, а также программируемые функции позволяют измерителям MM50 быть настроенным для приложений от простого мониторинга до компьютерного интерфейса и управления.Настроить можно с передней панели или с помощью мощного программного обеспечения для настройки и калибровки, которое можно бесплатно загрузить с нашей страницы загрузки программного обеспечения.
Программное обеспечение для регистрации данных, используемое с цифровыми панельными измерителями, счетчиками и преобразователями
Программное обеспечение для регистрации данных превращает ПК, подключенный к цифровым панельным счетчикам или цифровым счетчикам (до 31 Micron), в мощную и недорогую систему регистрации данных с виртуальным отображением экрана счетчика, а также с функциями арифметики и суммирования.

Базовая модель включает:

1/8 DIN корпус
Основная плата с зеленым или красным дисплеем
Модуль питания переменного тока 85-264 В
Модуль формирования сигнала

Техническое примечание: Для получения подробной информации о дополнительных модулях щелкните вкладки выше.
Просмотрите сводную информацию по каждому модулю, щелкнув значок ниже.

Измеритель частоты, скорости и периода Micron MM50
С двумя независимо масштабируемыми каналами

Характеристики

  • Два независимо масштабируемых канала A и B для частоты, скорости или всего
  • Входы от бесконтактных переключателей NPN или PNP, замыкания контактов, цифровой логики, магнитных датчиков до 12 мВ или входов переменного тока до 250 В переменного тока
  • Частоты от 0.От 005 Гц до 1 МГц
  • Измерение частоты сети до 60,0000 за несколько циклов линии
  • Универсальное питание 85-264 В переменного тока / 90-300 В постоянного тока или 10-48 В постоянного тока / 12-32 В переменного тока
  • Выход возбуждения преобразователя (изолированный)
  • Широкий выбор опций:
    - 2 или 4 реле, механические или твердотельные (изолированные)
    - Аналоговый выход, 4-20 мА, 0-10 В или от -10 В до + 10 В (изолированный)
    - Последовательный ввод / вывод данных: Ethernet, USB, RS485, RS232 (изолированный)
    - Линеаризация пользовательской кривой, скорость по последовательным показаниям

Стандартный счетчик предоставляет часто используемые базовые возможности:

  • Двухканальный измеритель частоты, скорости и периода Micron - это базовый режим работы счетчика Micron с платой формирования сигнала FR. Он может отображать частоту от 0,005 Гц до 1 МГц, частоту в технических единицах и период (обратный частоте). Нормальное отображаемое значение может составлять до 999 999 единиц. Выше этого уровня дисплей начнет мигать и перейдет в четырехзначное научное представление XXXXEX. Каждый канал (A или B) можно независимо масштабировать по частоте, скорости или периоду. Отображаемый канал выбирается с помощью кнопки на передней панели. Примеры приложений - точное отображение частоты сети переменного тока, числа оборотов в минуту, скорости на входах бесконтактного переключателя и расхода на входах турбинного расходомера.
  • Быстрые измерения с высоким разрешением. Счетчик Micron определяет частоту, отсчитывая целое число периодов за заданное время стробирования, а затем беря значение, обратное периоду. Ставка получается путем умножения входных данных на коэффициент масштабирования. Подход с обратным периодом обеспечивает большую точность и более быстрое время обновления, чем обычные счетчики, которые подсчитывают импульсы сигнала за определенный интервал времени. Частота сети переменного тока может быть точно измерена до 50,0000 или 60,0000 Гц за несколько линейных циклов.Сигналы 1000 Гц могут быть измерены с разрешением 0,01 Гц со скоростью до 25 показаний в секунду. Быстрый отклик идеально подходит для систем сигнализации и управления.
  • Для уменьшения шума можно выбрать функцию подсчета на 10 или 100 с округлением. Вариации отображаемых показаний также можно уменьшить, выбрав более длительное время стробирования. Адаптивный цифровой фильтр можно выбрать для уменьшения вариаций из-за шума, при этом быстро реагируя на фактические изменения сигнала.

Расширенный счетчик Версия предоставляет все возможности стандартного счетчика, а также следующее:

  • Ставка и сумма одновременно. Один канал может отображать общую сумму, а другой - скорость. Выбор любого канала осуществляется кнопкой на передней панели. Этот режим идеально подходит для потоковых приложений, когда один и тот же сигнал подается на оба канала.
  • Линеаризация пользовательской кривой. Исключительно точная линеаризация пользовательской кривой позволяет линеаризовать нижнюю часть турбинных расходомеров. Для настройки пользователь может ввести до 180 точек данных в электронную таблицу или текстовый файл. Затем компьютер вычисляет нелинейные сегменты, которые загружаются в счетчик через RS232.Расширенная версия позволяет суммировать линеаризованные значения.
  • Арифметические функции. Расширенный счетчик делает доступными арифметические функции, а именно A + B, A-B, AxB, A / B и A / B-1 (рисование). Например, A + B позволяет суммировать два входных потока для общего потока, в то время как A-B позволяет вычитать исходящий поток из притока для чистого потока. Если используются преобразователи с частотным выходом, AxB позволяет отображать мощность в лошадиных силах на основе измеренного крутящего момента и числа оборотов в минуту или на основе силы и скорости.A / B можно использовать для правильного смешивания ингредиентов, в то время как A / B-1 (вытяжка) используется для сравнения скоростей растяжения или натяжения.

Двухканальный формирователь сигналов FR принимает входные сигналы от бесконтактных переключателей с выходом PNP или NPN, логики TTL или CMOS, магнитных датчиков, замыкания контактов, выходов низкого уровня от турбинных расходомеров до 12 мВ и высоких значений. линейные входы переменного тока до 250 В переменного тока. Встроенный изолированный источник возбуждения 5, 10 или 24 В постоянного тока может питать бесконтактные переключатели и другие датчики, тем самым устраняя необходимость во внешнем источнике питания.

Разработан для системного использования. Дополнительные сменные платы для связи и управления включают Ethernet и другие платы последовательной связи, сдвоенные или четырехканальные релейные платы, а также платы аналоговых выходов с одиночной или двойной изоляцией. Микроны могут получать питание от 85-264 В переменного тока или, по желанию, от 12-32 В переменного тока или 10-48 В постоянного тока. Дисплей доступен с красными или зелеными светодиодами. Корпус 1/8 DIN соответствует требованиям NEMA 4X (IP65) с лицевой стороны при установке на панели. Любые функции настройки и клавиши на передней панели могут быть заблокированы для упрощения использования и безопасности.Все силовые и сигнальные соединения выполняются через винтовые зажимы, соответствующие требованиям UL / VDE / CSA.

Технические характеристики

Дисплей
Считывание 6 светодиодных цифр, 7 сегментов, 14,2 мм (0,56 дюйма), красный или зеленый.
Диапазон отображения от -999999 до +999999, обозначение XXXXEX за пределами 999999
Настройка нуля -999999 до +999999
Регулировка диапазона 0 до 999999
Индикаторы Четыре светодиодные лампы
Входы
Типы AC, импульсы от транзисторов NPN, PNP, замыкания контактов, магнитные датчики.
Сигнальная земля Общая земля для каналов A и B
Канал A Freq. от 0,005 Гц до 1 МГц
Частота канала B от 0,005 Гц до 250 кГц
Минимальный сигнал Девять диапазонов от (-12 до +12 мВ) до (+1,25 до + 2,1 В).
Максимальный сигнал 250 В перем. Тока
Шумовой фильтр 1 МГц, 30 кГц, 250 Гц (по выбору)
Связаться с Debounce 0, 3, 50 мс (по выбору)
Частота обновления
Част.Техника Обратный период
Время преобразования Время стробирования + 30 мс + 0-2 периода сигнала
Время выхода По выбору от 10 мс до 199,99 с
Время до обнуления По выбору от 10 мс до 199,99 с
Точность
Временная база Кристалл, откалиброванный до ± 2 ppm
Диапазон температур ± 1 ppm / ° C (тип. )
Долговременный дрейф ± 5 ​​частей на миллион / год
Силовой модуль
Характеристики силового модуля.

Модули питания серии Micron MM50

85-264 В переменного тока / 90-300 В постоянного тока или 12-32 В переменного тока / 10-48 В постоянного тока Вход питания Изолирован 5, 10 и 24 В постоянного тока Выход возбуждения преобразователя Плата ввода питания 12-32 В переменного тока или 10-48 В постоянного тока (слева)
Вход питания 85-264 В переменного тока или 90-300 В постоянного тока (справа)
Основные характеристики
  • Облегченная конструкция высокочастотного импульсного источника питания.
  • Напряжение питания 85-264 В переменного тока или 90-300 В постоянного тока
  • Версия с питанием 12-32 В переменного тока или 10-48 В постоянного тока
  • Изолированный выход возбуждения преобразователя 5, 10 или 24 В постоянного тока
  • Бортовой предохранитель, признанный UL
  • Три выбираемых изолированных выхода возбуждения
  • Сертифицировано по EN 61010-1 (знак CE) и RoHS
  • ETL сертифицирован по UL 61010-1 и CSA C22. 2 # 61010-1

Описание

Цифровые панельные счетчики Micron MM50, цифровые счетчики и 6-разрядный удаленный дисплей предлагают на выбор два высокочастотных импульсных источника питания. Они обеспечивают стабильное изолированное питание для работы прибора, а также выходы возбуждения при значительно меньшем весе и в более широком диапазоне входных напряжений и частот мощности, чем обычные линейные источники.
  • Высокое напряжение переменного или постоянного тока. Стандартный источник питания Micron принимает питание от 85–264 В переменного тока, 47–63 Гц.Это позволяет одному и тому же счетчику работать по всему миру без изменений. Источник также принимает от 90 до 300 В постоянного тока (работа с высоким напряжением постоянного тока не одобрена ETL).
  • Низкое напряжение переменного или постоянного тока. Дополнительный источник низкого напряжения работает от 10 до 48 В постоянного тока или от 12 до 30 В переменного тока, 47-63 Гц. Этот источник питания позволяет питать Micron от батарей или от источника питания 28 В переменного тока, 400 Гц (работа на 400 Гц не одобрена ETL).

Изолированный выход возбуждения

Каждый источник питания имеет три изолированных выхода возбуждения, выбираемых перемычкой: 5 В постоянного тока при 100 мА, 10 В постоянного тока при 120 мА или 24 В постоянного тока при 50 мА.Эти выходы могут использоваться для параллельного питания внешних датчиков, преобразователей и до четырех тензодатчиков на 350 Ом, что позволяет избежать необходимости в дорогостоящем внешнем источнике питания. При питании тензодатчика или потенциометра можно выбрать логометрический режим работы, в котором измеритель контролирует подачу возбуждения и устраняет эффекты изменения напряжения.

В дополнение к изолированному выходу возбуждения выводится регулируемое напряжение 5 В постоянного тока до 50 мА, которое может использоваться для питания внешней логики.

Подключение выхода возбуждения

4-проводное подключение передатчика 4-20 мА 2-проводное подключение передатчика 4-20 мА
  • В четырехпроводных преобразователях два провода используются для подачи 10 или 24 В постоянного тока, а два отдельных провода используются для определения выходного сигнала преобразователя 4–20 мА.
  • В двухпроводных преобразователях те же два провода используются для питания преобразователя и передачи выходного сигнала 4-20 мА, который проходит через внутренний резистор 10 Ом между контактами 3 и 4.

И блоки питания, и их разъемы (стандартные) разработаны в соответствии со стандартами безопасности UL / IEC / CSA.Два источника также выполняют двойную функцию, обеспечивая два входа разъема (A и B) и цифровое заземление для таких сигналов, как удержание счетчика, сброс, тарирование и т. Д. Эти сигналы не влияют на работу источника питания.

РАБОЧАЯ МОЩНОСТЬ
Модуль PS1
Модуль PS2
Частота
Потребляемая мощность
85-264 В переменного тока или 90-300 В постоянного тока
12-32 В переменного тока или 10-48 В постоянного тока
Постоянного тока и 47-63 Гц
5. 3 Вт макс.
ЗАЩИТА
Модуль PS1
Модуль PS2
Модуль PS2 Встроенный предохранитель на 0,5 А, 277 В перем. Тока, соответствие требованиям UL
Встроенный предохранитель на 2,5 А при 250 В переменного тока или 63 В постоянного тока, одобрен UL
ИСТОЧНИК ПИТАНИЯ ВОЗБУЖДЕНИЯ

Выбираемые выходы

5 В постоянного тока ± 5%, 100 мА
10 В постоянного тока ± 5%, 120 мА
24 В постоянного тока ± 5%, 50 мА
Пульсация
Изоляция от источника питания
Изоляция на землю счетчика
50 мВпик макс.
250 В действующее рабочее, 2.3 кВ действующее значение за 1 мин испытание
50 Вп
НАЗНАЧЕНИЕ КОНТАКТОВ (ПИТАНИЕ И ЦИФРОВОЕ УПРАВЛЕНИЕ)
Напряжение стандартное 85-264 В переменного тока или 90-300 В постоянного тока
Напряжение, опция 12-32 В переменного тока или 10-48 В постоянного тока
Частота DC или 47-63 Гц
Потребляемая мощность (типовая, базовый счетчик) 1. 2 Вт при 120 В переменного тока, 1,5 Вт при 240 В переменного тока, 1,3 Вт при 10 В постоянного тока, 1,4 Вт при 20 В постоянного тока, 1,55 Вт при 30 В постоянного тока, 1,8 Вт при 40 В постоянного тока, 2,15 Вт при 48 В постоянного тока
Изоляция питания 250 В действующее значение рабочее, 2,3 кВ действующее значение за 1 мин испытание
Мощность возбуждения (стандарт)
5 В постоянного тока 5 В постоянного тока ± 5%, 100 мА
10 В постоянного тока 10 В постоянного тока ± 5%, 120 мА
24 В постоянного тока 24 В постоянного тока ± 5%, 50 мА
Изоляция выхода 50 В постоянного тока на землю
Модуль аналогового вывода (дополнительно)
Технические характеристики аналогового модуля.

Опциональный модуль 16-разрядного аналогового вывода измерителя Micron MM50

16-битная аналоговая дополнительная плата
Основные характеристики
  • 16-битное разрешение (1 часть из 65 536 или 0,0015% полной шкалы)
  • 4-20 мА, 0-20 мА, 0-10 В или биполярный аналоговый выход от -10 до + 10 В
  • Аналоговый выход, линеаризованный для чтения
  • Аналоговый выход изолирован от 250 В переменного тока
  • ± 0.02% погрешность полной шкалы
  • Масштабирование и смещение через переднюю панель измерителя, RS232, RS485 или USB
  • Сертифицировано по EN 61010-1 (знак CE) и RoHS
  • Выходной сигнал, полученный на входе отфильтрованного или нефильтрованного сигнала
  • Соответствие 12 В при 20 мА
Знак CE RoHs Mark Метка ETL Сделано в США.

Описание

Дополнительная плата 16-битного аналогового вывода может превратить цифровой панельный измеритель, счетчик, таймер или удаленный дисплей Micron 1/8 DIN в превосходный, изолированный, линеаризованный передатчик или формирователь сигнала с исключительной точностью и быстродействием. Аналоговый выход для термопар, RTD и пользовательских кривых линеаризуется в соответствии с отображаемыми показаниями.

Аналоговый выход может быть выбран как 4-20 мА, 0-20 мА, униполярный 0-10 В или биполярный от -10 В до + 10 В с диапазоном 20 В и 0 В в среднем диапазоне. Если выбран выход напряжения, выходные контакты 1 и 2 могут быть поменяны местами для обеспечения обратной полярности.

16-битный цифро-аналоговый преобразователь обеспечивает разрешение полной шкалы 0,0015% и точность полной шкалы ± 0,02%. Частота обновления для счетчиков составляет 60 в секунду для мощности 60 Гц или 50 в секунду при мощности 50 Гц.Аналоговый выход может отслеживать нефильтрованный сигнал для наиболее быстрого отклика или сигнал с цифровой фильтрацией для наилучшего подавления шума.

Изоляция от источника питания и сигнала обеспечивается отдельным источником питания в счетчике. Этот источник питания может выдавать ток 20 мА на нагрузку до 600 Ом при совместимости с напряжением 12 В. Изоляция сигнального заземления и заземления питания устраняет проблемы, вызванные контурами заземления.

Масштабирование аналогового выхода может осуществляться с помощью кнопок на передней панели измерителя или последовательного цифрового интерфейса с помощью программного обеспечения Instrument Setup.Отображаемые показания для получения нижнего и верхнего аналоговых выходов могут быть установлены на любое значение от -99999 до +99999 для DPM или от -999999 до +999999 для счетчиков и таймеров. В зависимости от выбранного диапазона выходного сигнала просто установите показания измерителя для низкого аналогового выхода (4 мА, 0 мА, 0 В или -10 В) и высокого аналогового выхода (20 мА или 10 В).

Биполярный аналоговый выход от -10 В до + 10 В может обеспечивать отрицательный сигнал при отрицательном отклонении от заданного значения и положительный сигнал при положительном отклонении.Его также можно использовать для пропорционального регулирования относительно заданного значения. Например, если требуется пропорциональное регулирование около 170 ° C с диапазоном ± 10 ° C, установите выход -10V на 160 ° C и выход + 10V на 180 ° C. Управляющий сигнал будет 0 В при 170 ° C.

Измерительные преобразователи Micron для DIN-рейки стандартно поставляются с аналоговым выходом 4–20 мА, 0–20 мА, 0–10 В или биполярным от -10 до + 10 В с разрешением 16 бит.

Технические характеристики

Электрооборудование
Источник питания Предоставляется по счетчику
Источник сигнала Оцифрованный сигнал с фильтром или без фильтра
Линеаризация выхода Линеаризован для чтения
Уровни выхода (выбираемые) 4-20 мА, 0-20 мА, 0-10 В, от -10 до 10 В
Соответствие при 20 мА 12 В (макс. Нагрузка 600 Ом)
Соответствие при 10 В 2 мА (мин. Нагрузка 5 кОм)
Изоляция 250 В действующее рабочее, 2.3 кВ действующее значение за 1 мин испытание
Выходное разрешение 16 бит (0,0015% полной шкалы)
Нелинейность выхода <0,01% от полной шкалы
Точность <0,02% от полной шкалы
Частота обновления вывода, DPM 50 или 60 / сек (вывод может быть отфильтрован цифровым способом)
Частота обновления выходного сигнала, счетчик скорости Время стробирования + 30 мс + 0-2 периода
Масштабирование
Нулевой выход и полномасштабный выход, DPM -99,999 до +99,999 отсчетов
Нулевой выход и выход на полную шкалу, счетчики -999,999 до +999,999 отсчетов
Минимальный пролет 150 отсчетов
Назначение контактов J4
Униполярные соединения Биполярные соединения
Выход 4-20 мА или 0-20 мА 1 Справка или возврат 1
Выход 0-10 В 2 От -10 В до + 10 В Выход 2
Изолированное заземление 3 Н / К 3
Выходные уровни 4-20 мА, 0-20 мА, 0-10 В, от -10 до + 10 В (выбирается перемычкой)
Текущее соответствие 2 мА при 10 В (нагрузка> 5 кОм)
Соответствие напряжения 12 В при 20 мА (нагрузка <60 Ом)
Масштабирование Регулировка нуля и полной шкалы от -99999 до +99999
Разрешение 16 бит (0. 0015% от полной шкалы)
Изоляция 250 В действующее значение рабочее, 2,3 кВ действующее значение за 1 мин испытание
Релейные выходы (дополнительно)
Технические характеристики модуля реле.

Опциональные модули с двумя или четырьмя релейными измерителями Micron MM50

Двойные контактные реле 8А Контактные реле Quad 8A Двойные твердотельные реле 120 мА Твердотельные реле Quad 120mA Знак CE RoHs Mark Метка ETL Сделано в U.S.A.

Описание

Стандартные функции

  • Подходит для всех DPM 1/8 DIN Micron, счетчиков, таймеров и удаленных дисплеев
  • Выбор из четырех плат релейных выходов:

- Реле двухконтактное

- Два твердотельных реле

- Четыре контактных реле

- Четыре твердотельных реле

  • Контактные реле на 8 А при 250 В переменного тока или 24 В постоянного тока
  • Полупроводниковые реле на 120 мА при 140 В переменного тока или 180 В постоянного тока
  • Выходы могут быть основаны на отфильтрованном или нефильтрованном входном сигнале
  • Отвечает при одном чтении или после программируемой задержки
  • Выбираемые режимы работы:

- Выход выше или ниже уставки

- С фиксацией или без фиксации

- Отклонение диапазона или гистерезис вокруг каждой уставки

  • Установка уставки с помощью кнопок на передней панели или ПК
  • Защитная блокировка регуляторов уставки на передней панели
  • Сертифицировано по EN 61010-1 (знак CE) и RoHS

Электроконтактные или твердотельные реле

Доступны четыре дополнительных подключаемых платы контроллера уставки для добавления возможностей управления и сигнализации к DPM 1/8 DIN Micron, счетчикам, таймерам и удаленным дисплеям:

  • Реле двухконтактное
  • Два твердотельных реле
  • Четыре контактных реле
  • Четыре твердотельных реле

Контактные реле рассчитаны на 8 А при 250 В переменного тока или 24 В постоянного тока и рекомендуются для высоких токов. Двухконтактные реле являются взаимно изолированными реле формы C и могут быть подключены как нормально разомкнутые (NO) или нормально замкнутые ($ 0), когда они не находятся под напряжением. Реле с четырьмя контактами являются нормально разомкнутыми (НО) реле формы A и имеют общую изолированную землю попарно.

Твердотельное реле рассчитано на 120 мА при 250 В переменного тока или 24 В постоянного тока и рекомендовано для малых токов и частых переключений. Это реле формы A, которые нормально разомкнуты (NO), когда не находятся под напряжением. Что касается контактных реле, сдвоенные твердотельные реле изолированы друг от друга, а четыре твердотельных реле имеют общую изолированную землю попарно.

Режимы работы

  • Работа выше или ниже уставки. Каждое реле может быть индивидуально запрограммировано на включение выше или ниже уставки или может быть отключено.
  • С фиксацией или без фиксации. Каждое реле может быть индивидуально запрограммировано на работу в режиме фиксации или без фиксации. В режиме фиксации, когда достигается состояние тревоги или выключения, выход остается в состоянии тревоги до тех пор, пока он не будет сброшен кнопками на передней панели, через последовательный интерфейс или через задний разъем.В режиме без фиксации выход автоматически сбрасывается, когда состояние тревоги больше не существует.
  • Режим отклонения диапазона. Каждое реле может быть настроено на работу в режиме отклонения диапазона, когда сигнал тревоги генерируется всякий раз, когда показание превышает или меньше заданного значения на определенное количество отсчетов. В частности, отклонение диапазона идеально подходит для обозначения состояния за пределами допуска.
  • Режим гистерезиса. Каждое реле может быть настроено на работу в режиме гистерезиса, когда включение происходит на определенную величину выше уставки, а выключение происходит на такую ​​же величину ниже уставки.
  • Фильтрованный или нефильтрованный ввод. Действие реле может быть получено из отфильтрованных или нефильтрованных входных сигналов DPM. Использование нефильтрованного сигнала улучшает время отклика, которое обычно составляет 17 мс для DPM с платой твердотельного реле. Быстрое время отклика - одно из главных достоинств DPM Micron, которые могут оцифровывать аналоговые данные до 60 раз в секунду. Использование фильтрованного входа снижает вероятность срабатывания тревоги из-за шума.
  • Положения для сигнального шума. Программируемую задержку времени и уменьшение вибрации реле можно достичь в DPM, выбрав от 1 до 128 показаний с двоичными шагами (от 17 мс до 2,1 с) перед обновлением выхода. Схема демпфера является частью контактной релейной платы, чтобы продлить срок службы контактов. Время отклика реле счетчиков регулируется выбираемым временем стробирования от 10 мс до 199,99 с.

Настройка реле

Заданные значения и режимы работы можно вводить с помощью кнопок на передней панели или с компьютера через последовательный интерфейс. Можно настроить режимы блокировки кнопок на передней панели, чтобы позволить операторам просматривать и изменять значения уставок, просматривать, но не изменять значения уставок, а также не просматривать и не изменять значения уставок. Измеритель веса и дозатор Micron предлагают режимы релейного управления, выходящие за рамки обычного счетчика или счетчика.

Электрические соединения

Реле с двумя контактами Form C (SPDT) Реле могут быть подключены как нормально разомкнутые (OC) или нормально замкнутые ($ 0). Земли реле изолированы друг от друга.Четырехконтактные реле формы A (SPST) Реле нормально разомкнутые (NO). Каждая пара реле имеет изолированную землю. Двойные твердотельные реле формы A (SPST) Реле нормально разомкнутые (NO). Земли реле изолированы друг от друга. Счетверенные твердотельные реле формы A (SPST) Реле нормально разомкнутые (NO). Каждая пара реле имеет изолированную землю.

Рабочие режимы уставок

Нормальный, 2-тактный режим работы В этом режиме реле замыкается, когда показание поднимается выше уставки, и размыкается, когда показание падает ниже уставки. Управляющее действие реле ВКЛ / ВЫКЛ независимо программируется для каждого из двух реле и может быть отменено с помощью команды настройки. Фиксированный режим Реле остается включенным до внешнего сброса. Этот режим можно использовать для остановки оборудования или процесса при превышении рабочего предела или для поддержания сигнала тревоги до тех пор, пока оператор не подтвердит его, когда условие сигнала тревоги прошло. Смешанный режим с фиксацией и без фиксации Одно из реле может работать в 2-тактном режиме, например, для выключения нагревателя при достижении заданного значения рабочей температуры.Другое реле может работать как аварийное резервное устройство с фиксацией и отключать весь процесс при достижении второй, более высокой уставки, что указывает на неисправность. Работа в режиме отклонения Предел отклонения (в данном примере 50) устанавливается по обе стороны от заданного значения. Реле замыкается (или размыкается), когда показание попадает в диапазон отклонений, и размыкается (или закрывается), когда показание выходит за пределы этого диапазона. Этот режим устанавливает полосу пропускания вокруг заданного значения и часто используется для тестирования компонентов. Работа в режиме с широким гистерезисом В этом примере предел гистерезиса 600 установлен ниже заданного значения. Реле замыкается, когда показание достигает нижнего предела (уставка без гистерезиса), и размыкается, когда показание достигает верхнего предела (уставки). Одно из приложений - автоматическое наполнение резервуаров. Операция заполнения начинается автоматически, когда уровень в баке достигает нижнего уровня, и прекращается, когда уровень достигает верхнего уровня. Работа в режиме узкого гистерезиса Гистерезис можно использовать для минимизации количества циклов управления ВКЛ / ВЫКЛ вокруг заданного значения, тем самым увеличивая срок службы двигателей, реле и т. Д.Очень узкая полоса гистерезиса (например, 5 отсчетов) также может использоваться для минимизации дребезга реле вокруг заданного значения из-за электрических помех в сигнале или из-за обратной связи сигнала, вызванной переключением нагрузки. Предел гистерезиса должен превышать амплитуду шума. Технические характеристики
Эксплуатация
Мощность Предоставляется по счетчику
Настройка Кнопки на передней панели или через ПК через RS232, RS485 или USB
Входная фильтрация Уставка по сравнению с фильтрованным или нефильтрованным сигналом.
Время задержки Нефильтрованная или программируемая задержка от 1 до 128 отсчетов
Режимы работы реле 1) Активировать выше или ниже уставки
2) С фиксацией или без фиксации
3) Режим гистерезиса или отклонения диапазона вокруг каждой уставки
4) Реле отключены
Режимы включения / блокировки 1) Отображение и изменение уставки с помощью кнопок на передней панели.
2) Отображать уставки с помощью кнопки аварийной сигнализации, но не допускать изменений.
3) Отключить действие кнопки для заданных значений.
Индикация состояния тревоги
Тип Два или четыре красных светодиодных индикатора
Горит лампа Когда реле находится под напряжением
Версии контактного реле
Форма, двойное реле Форма C, однополюсный, двухходовой (SPDT)
Форма, четыре реле Форма A, однополюсный, одноходовой (SPST), нормально открытый (NO)
Текущий рейтинг 8A при 250 В переменного тока или 24 В постоянного тока
Рейтинг безопасности 250 В действующее значение рабочее, 2. 3 кВ действующее значение за 1 мин испытание
Заземление реле Заземление сдвоенных реле взаимно изолировано
Заземление счетверенных реле изолировано попарно
Время срабатывания 7 мс (стандартно) от конца преобразования
Время отпускания 5 мс (тип.) От конца преобразования
Версии твердотельного реле
Форма реле Форма A, однополюсный, одноходовой (SPST), нормально открытый (NO)
Текущий рейтинг 120 мА при 140 В перем. Тока или 180 В пост. Тока
ВКЛ последовательное сопротивление 18 Ом номинал, 25 Ом макс
Тип изоляции Оптический
Рейтинг безопасности 250 В действующее значение рабочее, 2. 3 кВ действующее значение за 1 мин испытание
Время срабатывания и отпускания 1 мс (тип.) От конца преобразования
Окружающая среда
Рабочая температура от 0 ° C до 60 ° C
Температура хранения. от -40 ° C до 85 ° C
Относительная влажность 95% при 40 ° C, без конденсации
Типы реле 2 контактных реле формы C или 4 контактных реле формы A (нормально разомкнутые) 2 или 4 твердотельных реле постоянного / переменного тока (нормально разомкнутые), форма A
Текущие торги 8 А при 250 В переменного тока или 24 В постоянного тока для контактных реле 120 мА при 140 В переменного тока или 180 В постоянного тока для твердотельных реле
Общий выход Изолированные общие для сдвоенных реле или каждой пары из четырех реле
Изоляция 250 В действующее значение рабочее, 2. 3 кВ действующее значение за 1 мин. Tes
Последовательный ввод-вывод (опция)
Технические характеристики модуля последовательного ввода-вывода.

Дополнительные модули последовательной связи измерителя Micron MM50

Дополнительные платы последовательной связи
Основные характеристики
  • Доступны коммуникационные платы для RS232, RS485, USB, Ethernet
  • Может использоваться со всеми DPM, счетчиками, таймерами и удаленными дисплеями Laureate размера 1/8 DIN
  • Все платы полностью поддерживают протоколы Modbus и Laurel Custom ASCII
  • Выбираемая пользователем скорость передачи до 19200
  • Платы преобразователя
  • подключают линию USB или Ethernet к шине RS485 на расстоянии до 31 метра
  • Работает от прибора
  • Изолирован от заземления счетчика и питания
Знак CE RoHs Mark Метка ETL Сделано в U. S.A.

Описание

Дополнительная плата последовательной связи позволяет подключить цифровой приборный щиток Micron, счетчик или таймер к ПК для программирования с помощью программного обеспечения для настройки прибора на базе Windows Micron или для вывода показаний на удаленный ПК, ПЛК или другое устройство с порт последовательной связи. Передаваемые данные могут включать в себя последнее показание, пиковое значение, минимальное значение, состояние тревоги и информацию о настройке. Затем данные могут отображаться, обрабатываться и регистрироваться.Данные также могут быть получены на 6-разрядном удаленном дисплее Micron, который будет отображать последовательные данные, а также обрабатывать последовательные данные для управления релейными выходами и генерировать масштабированные изолированные 4-20 мА, 0-10 В или -10 В до + Аналоговый выход 10 В.

Если основной целью является программирование измерителя непосредственно с ПК с помощью ПО для настройки прибора, рекомендуется интерфейсная плата RS232 или USB, в зависимости от доступного порта ПК. После программирования счетчика интерфейсную плату можно снять, если она больше не нужна.

Если цель состоит в том, чтобы подключить сеть счетчиков к ПК , можно использовать нашу плату преобразователя USB 2.0-to-RS485. Эта плата может быть подключена к ПК через порт USB, а также действовать как сервер на расстоянии до 31 метра по шине RS485 через разъем RJ11. Удаленные счетчики должны быть оснащены интерфейсной платой Micron RS485. Эта плата оснащена двойными разъемами RJ11 для последовательного подключения RS485 с использованием коммерческих 6-проводных кабелей передачи данных RJ11 без использования концентратора.

Если целью является подключение счетчиков к существующей шине Modbus RS485, можно выбрать любую из двух интерфейсных плат RS485.Наша интерфейсная плата RS485 Modbus использует разъемы RJ45 в соответствии со стандартом Modbus, а наша интерфейсная плата RS485 использует разъемы RJ11, которые также используются для Modbus. Обе платы полностью совместимы с протоколами Modbus RTU и Modbus ASCII, как и все другие платы последовательного интерфейса Micron. Обе платы RS485 имеют двойные разъемы (RJ485 или RJ11) для последовательного подключения RS485 с использованием коммерческих 6-проводных кабелей передачи данных с соответствующим разъемом (RJ485 или RJ11) без использования концентратора.

Если целью является подключение счетчика к локальной сети Ethernet , наша интерфейсная плата Ethernet позволяет подключить счетчик к доступному порту маршрутизатора с помощью стандартного кабеля Ethernet. Наше программное обеспечение Node Manager упрощает обнаружение и настройку узлов.

Если целью является подключение сети счетчиков к локальной сети Ethernet , следует выбрать нашу новую плату преобразователя Ethernet-to-RS485. Эта плата может быть подключена к локальной сети Ethernet с помощью одного кабеля Ethernet, а также действовать как сервер на расстоянии до 31 метра по шине RS485 через разъем RJ11. Удаленные счетчики должны быть оснащены интерфейсной платой Micron RS485. Плата преобразователя Ethernet-RS485 оснащена двумя разъемами RJ11 для последовательного подключения RS485 с использованием коммерческих 6-проводных кабелей передачи данных RJ11 без необходимости использования концентратора. Наше новое программное обеспечение Node Manager делает обнаружение и настройку счетчиков исключительно простым.

Пользователь может выбрать три последовательных протокола: Modbus RTU, Modbus ASCII и Micron ASCII. Для получения дополнительной информации см. Наше Руководство по последовательной связи по протоколу Modbus и Руководство по последовательной связи.

  • Протокол Modbus является международным стандартом и позволяет Micron использовать одни и те же линии данных RS485 с устройствами сторонних производителей. Он поддерживает до 247 цифровых адресов. Использование более 31 платы Micron RS485 Modbus на линию потребует повторителя по причинам импеданса.
  • Протокол Micron ASCII рекомендуется, если единственными устройствами на линии данных RS485 являются счетчики Micron. Он поддерживает до 31 цифрового адреса.

Краткое руководство по выбору

Технические характеристики

Электрические характеристики
Электробезопасность и изоляция
Изоляция 250 В действующее значение рабочее, 2.3 кВ действующее значение за 1 мин испытание
Защита от электростатического разряда 15 кВ согласно IEC 1000-4-2
Устойчивость к электромагнитным помехам 10 В / м согласно IEC 1000-4-3
Защита EFT 2 кВ согласно IEC 1000-4-4s
Защита от короткого замыкания Непрерывный
Выбираемые протоколы Modbus RTU, Modbus ASCII, Laurel ASCII.

Характеристики протокола

(реализован на основной плате счетчика)
Modbus RTU
Соответствие стандартам Modbus через спецификацию последовательной линии, версия 1.0 (2002)
Форматы данных (по выбору) 1.Без контроля четности, 8 бит данных, 2 стоповых бита
2. Проверка на четность, 8 бит данных, 1 стоповый бит
3. Проверка на четность, 8 бит данных, 1 стоповый бит
Применимые интерфейсные платы Ethernet, USB, RS232, RS485
Версия основной платы Уровень 5 и выше
Modbus ASCII
Соответствие стандартам Modbus через спецификацию последовательной линии V1. 0 (2002)
Форматы данных (по выбору) 1. Без контроля четности, 7 бит данных, 2 стоповых бита
2. Нечетность, 7 бит данных, 1 стоповый бит
3. Проверка на четность, 7 бит данных, 1 стоповый бит
Применимые интерфейсные платы Ethernet, USB, RS232, RS485
Версия основной платы Уровень 5 и выше
Laurel ASCII
Формат данных Без контроля четности, 8 битов данных, 1 стоповый бит
Протокол Лорел Лорел ASCII
Применимые интерфейсные платы Ethernet, USB, RS232, RS485
Версия основной платы любой

Обзор дополнительного модуля связи

Выбор платы RS232, RS485 (два разъема RJ11 или RJ45), USB, Ethernet, преобразователь USB-to-RS485, преобразователь Ethernet-to-RS485
Протоколы Modbus RTU, Modbus ASCII, Modbus TCP (Ethernet), пользовательский ASCII
Скорость передачи данных от 300 до 19200 бод
Цифровые адреса 247 (Modbus), 31 (Пользовательский ASCII),
Изоляция 250 В действующее значение рабочее, 2. 3 кВ действующее значение за 1 мин испытание
Сигнальные соединения
Окружающая среда
Рабочая температура от 0 ° C до 55 ° C
Температура хранения. от -40 ° C до 85 ° C
Относительная влажность 95% при 40 ° C, без конденсации
Защита NEMA-4X (IP-65) при панельном монтаже

Приложения

Модули питания серии Micron MM50

85-264 В переменного тока / 90-300 В постоянного тока или 12-32 В переменного тока / 10-48 В постоянного тока Вход питания Изолирован 5, 10 и 24 В постоянного тока Выход возбуждения преобразователя Плата ввода питания 12-32 В переменного тока или 10-48 В постоянного тока (слева)
Вход питания 85-264 В переменного тока или 90-300 В постоянного тока (справа)
Основные характеристики
  • Облегченная конструкция высокочастотного импульсного источника питания.
  • Напряжение питания 85-264 В переменного тока или 90-300 В постоянного тока
  • Версия с питанием 12-32 В переменного тока или 10-48 В постоянного тока
  • Изолированный выход возбуждения преобразователя 5, 10 или 24 В постоянного тока
  • Бортовой предохранитель, признанный UL
  • Три выбираемых изолированных выхода возбуждения
  • Сертифицировано по EN 61010-1 (знак CE) и RoHS
  • ETL сертифицирован согласно UL 61010-1 и CSA C22.2 # 61010-1

Описание

Цифровые панельные счетчики Micron MM50, цифровые счетчики и 6-разрядный удаленный дисплей предлагают на выбор два высокочастотных импульсных источника питания.Они обеспечивают стабильное изолированное питание для работы прибора, а также выходы возбуждения при значительно меньшем весе и в более широком диапазоне входных напряжений и частот мощности, чем обычные линейные источники.
  • Высокое напряжение переменного или постоянного тока. Стандартный источник питания Micron принимает питание от 85–264 В переменного тока, 47–63 Гц. Это позволяет одному и тому же счетчику работать по всему миру без изменений. Источник также принимает от 90 до 300 В постоянного тока (работа с высоким напряжением постоянного тока не одобрена ETL).
  • Низкое напряжение переменного или постоянного тока.Дополнительный источник низкого напряжения работает от 10 до 48 В постоянного тока или от 12 до 30 В переменного тока, 47-63 Гц. Этот источник питания позволяет питать Micron от батарей или от источника питания 28 В переменного тока, 400 Гц (работа на 400 Гц не одобрена ETL).

Изолированный выход возбуждения

Каждый источник питания имеет три изолированных выхода возбуждения, выбираемых перемычкой: 5 В постоянного тока при 100 мА, 10 В постоянного тока при 120 мА или 24 В постоянного тока при 50 мА. Эти выходы могут использоваться для параллельного питания внешних датчиков, преобразователей и до четырех тензодатчиков на 350 Ом, что позволяет избежать необходимости в дорогостоящем внешнем источнике питания. При питании тензодатчика или потенциометра можно выбрать логометрический режим работы, в котором измеритель контролирует подачу возбуждения и устраняет эффекты изменения напряжения.

В дополнение к изолированному выходу возбуждения выводится регулируемое напряжение 5 В постоянного тока до 50 мА, которое может использоваться для питания внешней логики.

Подключение выхода возбуждения

4-проводное подключение передатчика 4-20 мА 2-проводное подключение передатчика 4-20 мА
  • В четырехпроводных преобразователях два провода используются для подачи 10 или 24 В постоянного тока, а два отдельных провода используются для определения выходного сигнала преобразователя 4–20 мА.
  • В двухпроводных преобразователях те же два провода используются для питания преобразователя и передачи выходного сигнала 4-20 мА, который проходит через внутренний резистор 10 Ом между контактами 3 и 4.

И блоки питания, и их разъемы (стандартные) разработаны в соответствии со стандартами безопасности UL / IEC / CSA. Два источника также выполняют двойную функцию, обеспечивая два входа разъема (A и B) и цифровое заземление для таких сигналов, как удержание счетчика, сброс, тарирование и т. Д. Эти сигналы не влияют на работу источника питания.

РАБОЧАЯ МОЩНОСТЬ
Модуль PS1
Модуль PS2
Частота
Потребляемая мощность
85-264 В переменного тока или 90-300 В постоянного тока
12-32 В переменного тока или 10-48 В постоянного тока
Постоянного тока и 47-63 Гц
5,3 Вт макс.
ЗАЩИТА
Модуль PS1
Модуль PS2
Модуль PS2 Встроенный предохранитель номиналом 0.5A, 277 В перем. Тока, сертифицировано UL
Встроенный предохранитель на 2,5 А при 250 В переменного тока или 63 В постоянного тока, одобрен UL
ИСТОЧНИК ПИТАНИЯ ВОЗБУЖДЕНИЯ

Выбираемые выходы

5 В постоянного тока ± 5%, 100 мА
10 В постоянного тока ± 5%, 120 мА
24 В постоянного тока ± 5%, 50 мА
Пульсация
Изоляция от источника питания
Изоляция на землю счетчика
50 мВпик макс.
250 В действующее рабочее, 2.3 кВ действующее значение за 1 мин испытание
50 Вп
НАЗНАЧЕНИЕ КОНТАКТОВ (ПИТАНИЕ И ЦИФРОВОЕ УПРАВЛЕНИЕ)

Опциональные модули с двумя или четырьмя релейными измерителями Micron MM50

Двойные контактные реле 8А Контактные реле Quad 8A Двойные твердотельные реле 120 мА Твердотельные реле Quad 120mA Знак CE RoHs Mark Метка ETL Сделано в U. S.A.

Описание

Стандартные функции

  • Подходит для всех DPM 1/8 DIN Micron, счетчиков, таймеров и удаленных дисплеев
  • Выбор из четырех плат релейных выходов:

- Реле двухконтактное

- Два твердотельных реле

- Четыре контактных реле

- Четыре твердотельных реле

  • Контактные реле на 8 А при 250 В переменного тока или 24 В постоянного тока
  • Полупроводниковые реле на 120 мА при 140 В переменного тока или 180 В постоянного тока
  • Выходы могут быть основаны на отфильтрованном или нефильтрованном входном сигнале
  • Отвечает при одном чтении или после программируемой задержки
  • Выбираемые режимы работы:

- Выход выше или ниже уставки

- С фиксацией или без фиксации

- Отклонение диапазона или гистерезис вокруг каждой уставки

  • Установка уставки с помощью кнопок на передней панели или ПК
  • Защитная блокировка регуляторов уставки на передней панели
  • Сертифицировано по EN 61010-1 (знак CE) и RoHS

Электроконтактные или твердотельные реле

Доступны четыре дополнительных подключаемых платы контроллера уставки для добавления возможностей управления и сигнализации к DPM 1/8 DIN Micron, счетчикам, таймерам и удаленным дисплеям:

  • Реле двухконтактное
  • Два твердотельных реле
  • Четыре контактных реле
  • Четыре твердотельных реле

Контактные реле рассчитаны на 8 А при 250 В переменного тока или 24 В постоянного тока и рекомендуются для высоких токов. Двухконтактные реле являются взаимно изолированными реле формы C и могут быть подключены как нормально разомкнутые (NO) или нормально замкнутые ($ 0), когда они не находятся под напряжением. Реле с четырьмя контактами являются нормально разомкнутыми (НО) реле формы A и имеют общую изолированную землю попарно.

Твердотельное реле рассчитано на 120 мА при 250 В переменного тока или 24 В постоянного тока и рекомендовано для малых токов и частых переключений. Это реле формы A, которые нормально разомкнуты (NO), когда не находятся под напряжением. Что касается контактных реле, сдвоенные твердотельные реле изолированы друг от друга, а четыре твердотельных реле имеют общую изолированную землю попарно.

Режимы работы

  • Работа выше или ниже уставки. Каждое реле может быть индивидуально запрограммировано на включение выше или ниже уставки или может быть отключено.
  • С фиксацией или без фиксации. Каждое реле может быть индивидуально запрограммировано на работу в режиме фиксации или без фиксации. В режиме фиксации, когда достигается состояние тревоги или выключения, выход остается в состоянии тревоги до тех пор, пока он не будет сброшен кнопками на передней панели, через последовательный интерфейс или через задний разъем.В режиме без фиксации выход автоматически сбрасывается, когда состояние тревоги больше не существует.
  • Режим отклонения диапазона. Каждое реле может быть настроено на работу в режиме отклонения диапазона, когда сигнал тревоги генерируется всякий раз, когда показание превышает или меньше заданного значения на определенное количество отсчетов. В частности, отклонение диапазона идеально подходит для обозначения состояния за пределами допуска.
  • Режим гистерезиса. Каждое реле может быть настроено на работу в режиме гистерезиса, когда включение происходит на определенную величину выше уставки, а выключение происходит на такую ​​же величину ниже уставки.
  • Фильтрованный или нефильтрованный ввод. Действие реле может быть получено из отфильтрованных или нефильтрованных входных сигналов DPM. Использование нефильтрованного сигнала улучшает время отклика, которое обычно составляет 17 мс для DPM с платой твердотельного реле. Быстрое время отклика - одно из главных достоинств DPM Micron, которые могут оцифровывать аналоговые данные до 60 раз в секунду. Использование фильтрованного входа снижает вероятность срабатывания тревоги из-за шума.
  • Положения для сигнального шума. Программируемую задержку времени и уменьшение вибрации реле можно достичь в DPM, выбрав от 1 до 128 показаний с двоичными шагами (от 17 мс до 2,1 с) перед обновлением выхода. Схема демпфера является частью контактной релейной платы, чтобы продлить срок службы контактов. Время отклика реле счетчиков регулируется выбираемым временем стробирования от 10 мс до 199,99 с.

Настройка реле

Заданные значения и режимы работы можно вводить с помощью кнопок на передней панели или с компьютера через последовательный интерфейс. Можно настроить режимы блокировки кнопок на передней панели, чтобы позволить операторам просматривать и изменять значения уставок, просматривать, но не изменять значения уставок, а также не просматривать и не изменять значения уставок. Измеритель веса и дозатор Micron предлагают режимы релейного управления, выходящие за рамки обычного счетчика или счетчика.

Электрические соединения

Реле с двумя контактами Form C (SPDT) Реле могут быть подключены как нормально разомкнутые (OC) или нормально замкнутые ($ 0). Земли реле изолированы друг от друга.Четырехконтактные реле формы A (SPST) Реле нормально разомкнутые (NO). Каждая пара реле имеет изолированную землю. Двойные твердотельные реле формы A (SPST) Реле нормально разомкнутые (NO). Земли реле изолированы друг от друга. Счетверенные твердотельные реле формы A (SPST) Реле нормально разомкнутые (NO). Каждая пара реле имеет изолированную землю.

Рабочие режимы уставок

Нормальный, 2-тактный режим работы В этом режиме реле замыкается, когда показание поднимается выше уставки, и размыкается, когда показание падает ниже уставки. Управляющее действие реле ВКЛ / ВЫКЛ независимо программируется для каждого из двух реле и может быть отменено с помощью команды настройки. Фиксированный режим Реле остается включенным до внешнего сброса. Этот режим можно использовать для остановки оборудования или процесса при превышении рабочего предела или для поддержания сигнала тревоги до тех пор, пока оператор не подтвердит его, когда условие сигнала тревоги прошло. Смешанный режим с фиксацией и без фиксации Одно из реле может работать в 2-тактном режиме, например, для выключения нагревателя при достижении заданного значения рабочей температуры.Другое реле может работать как аварийное резервное устройство с фиксацией и отключать весь процесс при достижении второй, более высокой уставки, что указывает на неисправность. Работа в режиме отклонения Предел отклонения (в данном примере 50) устанавливается по обе стороны от заданного значения. Реле замыкается (или размыкается), когда показание попадает в диапазон отклонений, и размыкается (или закрывается), когда показание выходит за пределы этого диапазона. Этот режим устанавливает полосу пропускания вокруг заданного значения и часто используется для тестирования компонентов. Работа в режиме с широким гистерезисом В этом примере предел гистерезиса 600 установлен ниже заданного значения. Реле замыкается, когда показание достигает нижнего предела (уставка без гистерезиса), и размыкается, когда показание достигает верхнего предела (уставки). Одно из приложений - автоматическое наполнение резервуаров. Операция заполнения начинается автоматически, когда уровень в баке достигает нижнего уровня, и прекращается, когда уровень достигает верхнего уровня. Работа в режиме узкого гистерезиса Гистерезис можно использовать для минимизации количества циклов управления ВКЛ / ВЫКЛ вокруг заданного значения, тем самым увеличивая срок службы двигателей, реле и т. Д.Очень узкая полоса гистерезиса (например, 5 отсчетов) также может использоваться для минимизации дребезга реле вокруг заданного значения из-за электрических помех в сигнале или из-за обратной связи сигнала, вызванной переключением нагрузки. Предел гистерезиса должен превышать амплитуду шума. Технические характеристики
Эксплуатация
Мощность Предоставляется по счетчику
Настройка Кнопки на передней панели или через ПК через RS232, RS485 или USB
Входная фильтрация Уставка по сравнению с фильтрованным или нефильтрованным сигналом.
Время задержки Нефильтрованная или программируемая задержка от 1 до 128 отсчетов
Режимы работы реле 1) Активировать выше или ниже уставки
2) С фиксацией или без фиксации
3) Режим гистерезиса или отклонения диапазона вокруг каждой уставки
4) Реле отключены
Режимы включения / блокировки 1) Отображение и изменение уставки с помощью кнопок на передней панели.
2) Отображать уставки с помощью кнопки аварийной сигнализации, но не допускать изменений.
3) Отключить действие кнопки для заданных значений.
Индикация состояния тревоги
Тип Два или четыре красных светодиодных индикатора
Горит лампа Когда реле находится под напряжением
Версии контактного реле
Форма, двойное реле Форма C, однополюсный, двухходовой (SPDT)
Форма, четыре реле Форма A, однополюсный, одноходовой (SPST), нормально открытый (NO)
Текущий рейтинг 8A при 250 В переменного тока или 24 В постоянного тока
Рейтинг безопасности 250 В действующее значение рабочее, 2. 3 кВ действующее значение за 1 мин испытание
Заземление реле Заземление сдвоенных реле взаимно изолировано
Заземление счетверенных реле изолировано попарно
Время срабатывания 7 мс (стандартно) от конца преобразования
Время отпускания 5 мс (тип.) От конца преобразования
Версии твердотельного реле
Форма реле Форма A, однополюсный, одноходовой (SPST), нормально открытый (NO)
Текущий рейтинг 120 мА при 140 В перем. Тока или 180 В пост. Тока
ВКЛ последовательное сопротивление 18 Ом номинал, 25 Ом макс
Тип изоляции Оптический
Рейтинг безопасности 250 В действующее значение рабочее, 2. 3 кВ действующее значение за 1 мин испытание
Время срабатывания и отпускания 1 мс (тип.) От конца преобразования
Окружающая среда
Рабочая температура от 0 ° C до 60 ° C
Температура хранения. от -40 ° C до 85 ° C
Относительная влажность 95% при 40 ° C, без конденсации

Опциональный модуль 16-разрядного аналогового вывода измерителя Micron MM50

16-битная аналоговая дополнительная плата
Основные характеристики
  • 16-битное разрешение (1 часть из 65 536 или 0.0015% от полной шкалы)
  • 4-20 мА, 0-20 мА, 0-10 В или биполярный аналоговый выход от -10 до + 10 В
  • Аналоговый выход, линеаризованный для чтения
  • Аналоговый выход изолирован от 250 В переменного тока
  • ± 0,02% точность полной шкалы
  • Масштабирование и смещение через переднюю панель измерителя, RS232, RS485 или USB
  • Сертифицировано по EN 61010-1 (знак CE) и RoHS
  • Выходной сигнал, полученный на входе отфильтрованного или нефильтрованного сигнала
  • Соответствие 12 В при 20 мА
Знак CE RoHs Mark Метка ETL Сделано в U. S.A.

Описание

Дополнительная плата 16-битного аналогового вывода может превратить цифровой панельный измеритель, счетчик, таймер или удаленный дисплей Micron 1/8 DIN в превосходный, изолированный, линеаризованный передатчик или формирователь сигнала с исключительной точностью и быстродействием. Аналоговый выход для термопар, RTD и пользовательских кривых линеаризуется в соответствии с отображаемыми показаниями.

Аналоговый выход может быть выбран как 4-20 мА, 0-20 мА, униполярный 0-10 В или биполярный от -10 В до + 10 В с диапазоном 20 В и 0 В в среднем диапазоне.Если выбран выход напряжения, выходные контакты 1 и 2 могут быть поменяны местами для обеспечения обратной полярности.

16-битный цифро-аналоговый преобразователь обеспечивает разрешение полной шкалы 0,0015% и точность полной шкалы ± 0,02%. Частота обновления для счетчиков составляет 60 в секунду для мощности 60 Гц или 50 в секунду при мощности 50 Гц. Аналоговый выход может отслеживать нефильтрованный сигнал для наиболее быстрого отклика или сигнал с цифровой фильтрацией для наилучшего подавления шума.

Изоляция от источника питания и сигнала обеспечивается отдельным источником питания в счетчике.Этот источник питания может выдавать ток 20 мА на нагрузку до 600 Ом при совместимости с напряжением 12 В. Изоляция сигнального заземления и заземления питания устраняет проблемы, вызванные контурами заземления.

Масштабирование аналогового выхода может осуществляться с помощью кнопок на передней панели измерителя или последовательного цифрового интерфейса с помощью программного обеспечения Instrument Setup. Отображаемые показания для получения нижнего и верхнего аналоговых выходов могут быть установлены на любое значение от -99999 до +99999 для DPM или от -999999 до +999999 для счетчиков и таймеров.В зависимости от выбранного диапазона выходного сигнала просто установите показания измерителя для низкого аналогового выхода (4 мА, 0 мА, 0 В или -10 В) и высокого аналогового выхода (20 мА или 10 В).

Биполярный аналоговый выход от -10 В до + 10 В может обеспечивать отрицательный сигнал при отрицательном отклонении от заданного значения и положительный сигнал при положительном отклонении. Его также можно использовать для пропорционального регулирования относительно заданного значения. Например, если требуется пропорциональное регулирование около 170 ° C с диапазоном ± 10 ° C, установите выход -10V на 160 ° C и выход + 10V на 180 ° C.Управляющий сигнал будет 0 В при 170 ° C.

Измерительные преобразователи Micron для DIN-рейки стандартно поставляются с аналоговым выходом 4–20 мА, 0–20 мА, 0–10 В или биполярным от -10 до + 10 В с разрешением 16 бит.

Технические характеристики

Электрооборудование
Источник питания Предоставляется по счетчику
Источник сигнала Оцифрованный сигнал с фильтром или без фильтра
Линеаризация выхода Линеаризован для чтения
Уровни выхода (выбираемые) 4-20 мА, 0-20 мА, 0-10 В, от -10 до 10 В
Соответствие при 20 мА 12 В (макс. Нагрузка 600 Ом)
Соответствие при 10 В 2 мА (мин. Нагрузка 5 кОм)
Изоляция 250 В действующее рабочее, 2.3 кВ действующее значение за 1 мин испытание
Выходное разрешение 16 бит (0,0015% полной шкалы)
Нелинейность выхода <0,01% от полной шкалы
Точность <0,02% от полной шкалы
Частота обновления вывода, DPM 50 или 60 / сек (вывод может быть отфильтрован цифровым способом)
Частота обновления выходного сигнала, счетчик скорости Время стробирования + 30 мс + 0-2 периода
Масштабирование
Нулевой выход и полномасштабный выход, DPM -99,999 до +99,999 отсчетов
Нулевой выход и выход на полную шкалу, счетчики -999,999 до +999,999 отсчетов
Минимальный пролет 150 отсчетов
Назначение контактов J4
Униполярные соединения Биполярные соединения
Выход 4-20 мА или 0-20 мА 1 Справка или возврат 1
Выход 0-10 В 2 От -10 В до + 10 В Выход 2
Изолированное заземление 3 Н / К 3

Дополнительные модули последовательной связи измерителя Micron MM50

Дополнительные платы последовательной связи
Основные характеристики
  • Доступны коммуникационные платы для RS232, RS485, USB, Ethernet
  • Может использоваться со всеми DPM, счетчиками, таймерами и удаленными дисплеями Laureate размера 1/8 DIN
  • Все платы полностью поддерживают протоколы Modbus и Laurel Custom ASCII
  • Выбираемая пользователем скорость передачи до 19200
  • Платы преобразователя
  • подключают линию USB или Ethernet к шине RS485 на расстоянии до 31 метра
  • Работает от прибора
  • Изолирован от заземления счетчика и питания
Знак CE RoHs Mark Метка ETL Сделано в U.S.A.

Описание

Дополнительная плата последовательной связи позволяет подключить цифровой приборный щиток Micron, счетчик или таймер к ПК для программирования с помощью программного обеспечения для настройки прибора на базе Windows Micron или для вывода показаний на удаленный ПК, ПЛК или другое устройство с порт последовательной связи. Передаваемые данные могут включать в себя последнее показание, пиковое значение, минимальное значение, состояние тревоги и информацию о настройке. Затем данные могут отображаться, обрабатываться и регистрироваться.Данные также могут быть получены на 6-разрядном удаленном дисплее Micron, который будет отображать последовательные данные, а также обрабатывать последовательные данные для управления релейными выходами и генерировать масштабированные изолированные 4-20 мА, 0-10 В или -10 В до + Аналоговый выход 10 В.

Если основной целью является программирование измерителя непосредственно с ПК с помощью ПО для настройки прибора, рекомендуется интерфейсная плата RS232 или USB, в зависимости от доступного порта ПК. После программирования счетчика интерфейсную плату можно снять, если она больше не нужна.

Если цель состоит в том, чтобы подключить сеть счетчиков к ПК , можно использовать нашу плату преобразователя USB 2.0-to-RS485. Эта плата может быть подключена к ПК через порт USB, а также действовать как сервер на расстоянии до 31 метра по шине RS485 через разъем RJ11. Удаленные счетчики должны быть оснащены интерфейсной платой Micron RS485. Эта плата оснащена двойными разъемами RJ11 для последовательного подключения RS485 с использованием коммерческих 6-проводных кабелей передачи данных RJ11 без использования концентратора.

Если целью является подключение счетчиков к существующей шине Modbus RS485, можно выбрать любую из двух интерфейсных плат RS485.Наша интерфейсная плата RS485 Modbus использует разъемы RJ45 в соответствии со стандартом Modbus, а наша интерфейсная плата RS485 использует разъемы RJ11, которые также используются для Modbus. Обе платы полностью совместимы с протоколами Modbus RTU и Modbus ASCII, как и все другие платы последовательного интерфейса Micron. Обе платы RS485 имеют двойные разъемы (RJ485 или RJ11) для последовательного подключения RS485 с использованием коммерческих 6-проводных кабелей передачи данных с соответствующим разъемом (RJ485 или RJ11) без использования концентратора.

Если целью является подключение счетчика к локальной сети Ethernet , наша интерфейсная плата Ethernet позволяет подключить счетчик к доступному порту маршрутизатора с помощью стандартного кабеля Ethernet. Наше программное обеспечение Node Manager упрощает обнаружение и настройку узлов.

Если целью является подключение сети счетчиков к локальной сети Ethernet , следует выбрать нашу новую плату преобразователя Ethernet-to-RS485. Эта плата может быть подключена к локальной сети Ethernet с помощью одного кабеля Ethernet, а также действовать как сервер на расстоянии до 31 метра по шине RS485 через разъем RJ11.Удаленные счетчики должны быть оснащены интерфейсной платой Micron RS485. Плата преобразователя Ethernet-RS485 оснащена двумя разъемами RJ11 для последовательного подключения RS485 с использованием коммерческих 6-проводных кабелей передачи данных RJ11 без необходимости использования концентратора. Наше новое программное обеспечение Node Manager делает обнаружение и настройку счетчиков исключительно простым.

Пользователь может выбрать три последовательных протокола: Modbus RTU, Modbus ASCII и Micron ASCII. Для получения дополнительной информации см. Наше Руководство по последовательной связи по протоколу Modbus и Руководство по последовательной связи.

  • Протокол Modbus является международным стандартом и позволяет Micron использовать одни и те же линии данных RS485 с устройствами сторонних производителей. Он поддерживает до 247 цифровых адресов. Использование более 31 платы Micron RS485 Modbus на линию потребует повторителя по причинам импеданса.
  • Протокол Micron ASCII рекомендуется, если единственными устройствами на линии данных RS485 являются счетчики Micron. Он поддерживает до 31 цифрового адреса.

Краткое руководство по выбору

Стоимость услуг

| Счета, счетчики и тарифы

Если вы являетесь бытовым потребителем и отвечаете требованиям, перечисленным ниже, вы можете иметь право на скидку на ежемесячный счет за электричество.Это сэкономит вам деньги и не повлияет на качество получаемых вами услуг. 1 октября 2019 года компания National Grid ввела новые тарифы на распределение, утвержденные Департаментом коммунальных услуг штата Массачусетс. После 1 октября 2019 года недавно утвержденная тарифная скидка R-2 для малообеспеченных слоев населения была изменена. Соответствующие критериям клиенты теперь будут получать кредит в размере 32 процентов от общей суммы расходов, отраженных в их счетах. Чтобы подать заявку, заполните этот документ с критериями отбора для получения скидки (R-2), включая идентификационную карту программы или письмо о принятии решения агентства, и вернитесь в National Grid или позвоните нам по телефону 1-800-322-3223.

Критерии соответствия
  • Доход вашей семьи не превышает 60% от среднего уровня дохода штата
  • В настоящее время вы имеете право на получение топливной помощи или участвуете в одной из следующих программ: EAEDC, Food Stamps, WIC, Head Start, Mass Health, Национальная программа школьных обедов, Государственное жилье, Программа школьных завтраков, Программа дополнительной безопасности, TAFDC. , Программы для ветеранов - 115 пособий, родитель, переживший DIC, Пенсия
Тарифы на службу доставки

(Определения этих сборов см. В Глоссарии терминов в вашем счете.)

Комиссия за обслуживание клиентов 7.00 $ / мес
Плата за распространение * 7.360 ¢ / кВтч
Заряд трансмиссии 3,130 ¢ / кВтч
Переходный заряд (0,086) ¢ / кВтч
Плата за энергоэффективность 0,486 ¢ / кВтч
Плата за возобновляемые источники энергии 0,050 ¢ / кВтч
Распределение солнечной энергии 0.315 ¢ / кВтч
Плата за программу электромобилей 0,011 ¢ / кВтч
Скидка за низкий доход (32%)

* Включает в себя: коэффициент корректировки базовых услуг (0,033) ¢, коэффициент корректировки жилищной помощи 0,614 ¢, коэффициент корректировки пополнения фонда ливневых средств 0,301 ¢, коэффициент корректировки пенсии / PBOP 0,182 ¢, коэффициент механизма разделения доходов 0,251 ¢, коэффициент чистой капитализации 0,000 ¢, коэффициент расходов генерального прокурора 0.006, коэффициент корректировки затрат на солнечную энергию 0,019 ¢, коэффициент корректировки распределения интеллектуальных сетей 0,008 ¢, чистая надбавка за восстановление измерений 1,061, коэффициент корректировки контракта на долгосрочные возобновляемые источники энергии 0,056, фактор управления растительностью 0,024, коэффициент модернизации сети 0,032 ¢ и налог 2017 г. Закон о кредитном факторе (0,067) ¢.

В дополнение к перечисленным выше тарифам на услуги доставки с клиентов на острове Нантакет также взимается следующая дополнительная плата за кабельные сооружения (CFS) за два подводных кабеля, обслуживающих остров:

Доплата за кабельные сооружения
Тарифы на услуги поставщика

См. Раздел «Расходы на поставку» для получения подробной информации о ценах на наши базовые услуги.

6 способов расчета уровня вовлеченности в социальных сетях

Показатели вовлеченности - валюта индустрии маркетинга в социальных сетях в 2019 году.

Конечно, такие показатели тщеславия, как подписчики, лайки и показы, имеют значение. Но формулы вовлеченности позволяют использовать эти показатели в более надежной перспективе.

Вот почему показатели вовлеченности часто используются как аргументы в пользу средств массовой информации в социальных сетях или для измерения рентабельности инвестиций в социальную кампанию.И все же, как ни странно, стандартной формулы для расчета показателей вовлеченности не существует.

Коэффициент вовлеченности - это формула , которая измеряет количество взаимодействия, которое получает социальный контент, относительно охвата или других показателей аудитории . Обдумывайте реакции, комментарии и репосты.

Есть несколько способов измерить это взаимодействие, и различные расчеты могут лучше соответствовать вашим целям в социальных сетях

Итак, пора заняться математикой. Добавьте эти формулы в свой набор инструментов для социальных сетей, чтобы быть уверенным, что вы используете правильное уравнение в правильном контексте.

Бонус: Получите бесплатный шаблон отчета в социальных сетях , чтобы легко и эффективно представить свои результаты в социальных сетях ключевым заинтересованным сторонам.

6 методов расчета коэффициента вовлеченности

Это наиболее распространенные формулы, которые вам понадобятся для расчета показателей вовлеченности в социальных сетях.

Общее количество взаимодействий обычно представляет собой количество лайков, избранных, реакций, комментариев, репостов, просмотров, ретвитов и иногда включает клики, в зависимости от того, какую платформу вы используете.

1. Коэффициент вовлеченности по охвату (ERR)

Эта формула - наиболее распространенный способ расчета взаимодействия с контентом.

ERR измеряет процент людей, которые решили взаимодействовать с вашим контентом после его просмотра.

Используйте первую формулу для одного сообщения, а вторую - для расчета средней оценки для нескольких сообщений.

  • ERR = общее количество взаимодействий на пост / охват на пост * 100

Чтобы определить среднее значение, сложите все ERR сообщений, которые вы хотите усреднить, и разделите на количество сообщений:

  • Средняя ERR = Общая ERR / Всего должностей

Другими словами: Сообщение 1 (3.4%) + должность 2 (3,5%) / 2 = 3,45%

Плюсы : Охват может быть более точным измерением, чем количество подписчиков, поскольку не все ваши подписчики будут видеть весь ваш контент. А лица, не являющиеся подписчиками, могли получить доступ к вашим сообщениям через репосты, хэштеги и другие средства.

Минусы : Охват может колебаться по разным причинам, что делает его другой переменной, которую нужно контролировать. Очень низкий охват может привести к непропорционально высокому уровню вовлеченности, и наоборот, поэтому не забывайте об этом.

2. Уровень вовлеченности по должностям (должность ER)

С технической точки зрения, эта формула измеряет вовлеченность подписчиков в определенный пост. Другими словами, он похож на ERR, за исключением того, что вместо охвата он сообщает вам скорость, с которой подписчики взаимодействуют с вашим контентом.

Большинство влиятельных лиц в социальных сетях рассчитывают свой средний уровень вовлеченности таким образом.

  • Пост ER = Общее количество вовлеченных в пост / Общее количество подписчиков * 100

Чтобы вычислить среднее значение, сложите все сообщения ER, которые вы хотите усреднить, и разделите на количество сообщений:

  • Средний ER по почте = Всего ER по почте / Всего должностей

Пример: Сообщение 1 (4.0%) + должность 2 (3,0%) / 2 = 3,5%

Плюсы : Хотя ERR - лучший способ измерить взаимодействия на основе того, сколько людей видели ваш пост, эта формула заменяет охват подписчиками, что обычно является более стабильной метрикой.

Другими словами, если ваш охват часто колеблется, используйте этот метод для более точного измерения вовлеченности после отправки.

Минусы : как уже упоминалось, хотя это может быть более надежный способ отслеживания взаимодействий с постами, он не обязательно дает полную картину, поскольку не учитывает вирусный охват.И, по мере того, как количество ваших подписчиков растет, ваша вовлеченность может немного снизиться.

Обязательно просматривайте эту статистику вместе с аналитикой роста подписчиков.

3. Коэффициент взаимодействия по показам (ER-показы)

Другой базовый показатель аудитории, по которому вы можете измерять взаимодействие, - это впечатления. В то время как охват измеряет, сколько людей видит ваш контент, показы отслеживают, как часто этот контент появляется на экране.

  • показов ER = Общее количество взаимодействий с постом / Общее количество показов * 100
  • Среднее количество показов ER = Всего показов ER / Всего постов

Плюсы : эта формула может быть полезна, если вы используете платный контент и вам нужно оценивать эффективность на основе показов.

Минусы : коэффициент вовлеченности, рассчитанный с учетом показов в качестве базы, обязательно будет ниже, чем уравнения ERR и ER post. Как и охват, количество показов может быть противоречивым. Может быть хорошей идеей использовать этот метод в сочетании с охватом.

Узнайте больше о разнице между охватом и показами.

4. Дневная вовлеченность (Daily ER)

Хотя коэффициент вовлеченности по охвату измеряет вовлеченность по отношению к максимальному охвату, все же хорошо иметь представление о том, как часто ваши подписчики ежедневно взаимодействуют с вашей учетной записью.

  • Ежедневный ER = Общее количество взаимодействий в день / Общее количество подписчиков * 100
  • Средний дневной ER = Общее количество взаимодействий за X дней / (X дней * количество подписчиков) * 100

Плюсы : Эта формула - хороший способ оценить, как часто ваши подписчики ежедневно взаимодействуют с вашей учетной записью, а не то, как они взаимодействуют с конкретным постом. В результате уравновешивается взаимодействие на новых и старых постах.

Эта формула также может быть адаптирована для конкретных случаев использования.Например, если ваш бренд хочет измерять только ежедневные комментарии, вы можете соответствующим образом скорректировать «общее количество взаимодействий».

Минусы : В этом методе есть много места для ошибки. Например, формула не учитывает тот факт, что один и тот же подписчик может взаимодействовать 10 раз в день, а 10 подписчиков взаимодействуют один раз.

Ежедневные взаимодействия также могут различаться по ряду причин, в том числе по количеству сообщений, которыми вы делитесь. По этой причине, возможно, стоит построить график зависимости ежедневного взаимодействия от количества постов.

5. Уровень взаимодействия по просмотрам (просмотры ER)

Если видео является основной отраслью вашего бренда, вы, вероятно, захотите узнать, сколько людей решат взаимодействовать с вашими видео после просмотра.

  • Представление ER = Общее количество взаимодействий с видео постом / Общее количество просмотров видео * 100
  • Средний просмотр ER = Всего просмотров ER / Всего постов

Плюсы : Если одна из целей вашего видео - привлечь внимание, это может быть хорошим способом ее отслеживать.

Минусы : Подсчеты просмотров часто включают повторные просмотры от одного пользователя (неуникальные просмотры). Хотя этот зритель может смотреть видео несколько раз, он не обязательно будет взаимодействовать несколько раз.

6. Факторный коэффициент вовлеченности

В редких случаях некоторые маркетологи используют «факторный коэффициент вовлеченности». Как следует из названия, факторные коэффициенты вовлеченности добавляют больше или меньше веса определенным факторам в уравнении.

Например, маркетолог может пожелать придать большее значение комментариям, чем лайкам, оценивая каждый комментарий как два против одного.Последующее уравнение будет выглядеть примерно так:

  • ER, взвешенный по комментариям = (Общее количество комментариев x 2) + все другие взаимодействия / Охват на сообщение * 100

Очевидно, что этот метод завышает итоговый коэффициент вовлеченности и может вводить в заблуждение, тем более что использование факторных коэффициентов взаимодействия не является широко распространенным. По этой причине Hootsuite не рекомендует его использовать.

Как рассчитать стоимость взаимодействия

Еще одно полезное уравнение, которое можно добавить в набор инструментов социальных сетей, - это цена за взаимодействие (CPE).Если вы выбрали спонсорство контента и вовлеченность является ключевой целью, вам нужно знать, сколько окупаются эти вложения.

  • CPE = Общая потраченная сумма / Общее количество контрактов

Большинство рекламных платформ в социальных сетях сделают этот расчет за вас вместе с другими объектно-ориентированными расчетами, такими как цена за клик. Убедитесь, что вы проверили, какие взаимодействия они засчитывают как взаимодействие, чтобы быть уверенным, что вы сравниваете яблоки с яблоками.

Теперь, когда вы знаете, как отслеживать активность вашего бренда в социальных сетях, прочитайте, как повысить уровень вовлеченности.

Используйте Hootsuite, чтобы повысить и отслеживать уровень вовлеченности во всех ваших социальных сетях. Попробуйте бесплатно сегодня.

Начало работы

Вся ваша аналитика социальных сетей в одном месте . Используйте Hootsuite, чтобы узнать, что работает и где можно улучшить производительность.

Карточки для электрических счетчиков

Срок
Определение

Постоянная ватт-часов

Значение 1 оборота диска счетчика,

Выражается в ватт-часах.

Срок
Определение

Коэффициент регистра

Число оборотов шестерни 1 st регистра, чтобы стрелка циферблата 1 st (или правая) совершила 1 полный оборот, что = 10 000 ватт-часов или 10 кВт / ч.

Срок
Определение

Передаточное число

Число оборотов измерительного диска, при которых циферблатный указатель 1 st (или правый) совершит 1 полный оборот

= 10 000 Втч или 10 кВтч.

Срок
Определение

Редуктор на валу

Отношение между количеством зубьев на 1 -й шестерне регистра к количеству входов на валу диска.

Срок
Определение

Регистровая константа или множитель

Множитель регистра зубчатый.

Срок
Определение

Коэффициент трансформации

Множитель регистра, причитающийся с CT и / или

CT X PT соотношения.

Срок
Определение
  • Сдвигает ток для отставания напряжения на 60 ° вне фазы (косинус 60 ° составляет.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
