Что такое ограничители перенапряжений 220В. Как работают различные типы ОПН. Какие факторы учитывать при выборе ограничителя перенапряжений для дома и квартиры. Основные технические характеристики ОПН 220В.
Что такое ограничители перенапряжений 220В и зачем они нужны
Ограничители перенапряжений 220В (ОПН) — это устройства для защиты электрооборудования и электроники от импульсных перенапряжений в сети. Они устанавливаются на вводе в здание или в распределительном щитке и ограничивают амплитуду перенапряжений до безопасного уровня.
Основные причины возникновения опасных перенапряжений в бытовой сети 220В:
- Удары молний в линии электропередач
- Коммутационные процессы в электросети
- Аварии на подстанциях
- Обрыв нулевого провода
Без защиты такие перенапряжения могут вывести из строя бытовую технику, электронику и электропроводку. ОПН позволяют предотвратить эти повреждения и обеспечить надежную работу электрооборудования.
Принцип работы ограничителей перенапряжений 220В
Принцип действия ОПН основан на нелинейной вольт-амперной характеристике варисторов — основного элемента этих устройств. При нормальном напряжении сети варистор имеет очень высокое сопротивление. Когда возникает импульс перенапряжения, сопротивление варистора резко падает, и он начинает проводить большой ток, ограничивая амплитуду перенапряжения.
Процесс ограничения перенапряжения происходит за доли микросекунды. После подавления импульса варистор возвращается в исходное высокоомное состояние. Таким образом ОПН реагирует на любые опасные всплески напряжения в сети.
Виды ограничителей перенапряжений 220В
По конструкции и назначению выделяют следующие основные типы ОПН для сетей 220В:
1. Одноступенчатые ОПН
Простейший тип ограничителей на основе одного мощного варистора. Обеспечивают базовую защиту от перенапряжений. Устанавливаются на вводе в здание.
2. Двухступенчатые ОПН
Содержат два варистора разной мощности. Первая ступень принимает на себя основной удар, вторая обеспечивает более тонкую защиту. Выше надежность по сравнению с одноступенчатыми.
3. Комбинированные ОПН
Сочетают варисторы и газонаполненные разрядники. Обеспечивают защиту как от импульсных, так и от длительных перенапряжений. Наиболее эффективный тип ОПН.
4. Разрядники
Защитные устройства на основе искровых промежутков. Срабатывают при очень высоких перенапряжениях. Используются как первая ступень защиты.
Основные характеристики ОПН 220В
При выборе ограничителя перенапряжений для бытовой сети 220В следует учитывать следующие параметры:
- Максимальное длительное рабочее напряжение (Uc) — обычно 275-320В
- Номинальный разрядный ток (In) — от 5 до 20 кА
- Максимальный импульсный ток (Imax) — до 40-65 кА
- Уровень защиты (Up) — от 1 до 1,5 кВ
- Время срабатывания — единицы наносекунд
Чем выше эти параметры, тем более мощную защиту обеспечивает ограничитель перенапряжений. Для бытовых сетей обычно достаточно ОПН с In = 5-10 кА и Imax = 20-40 кА.
Как выбрать ОПН 220В для дома или квартиры
При выборе ограничителя перенапряжений для бытового применения рекомендуется учитывать следующие факторы:
- Тип электросети (TN-C, TN-S, TT) — от этого зависит схема подключения ОПН
- Категория перенапряжений объекта по ГОСТ Р 51992 — определяет требуемый уровень защиты
- Наличие внешней молниезащиты здания — влияет на выбор типа ОПН
- Мощность вводного автомата — определяет номинальный ток ОПН
- Состав защищаемого оборудования — влияет на выбор уровня защиты

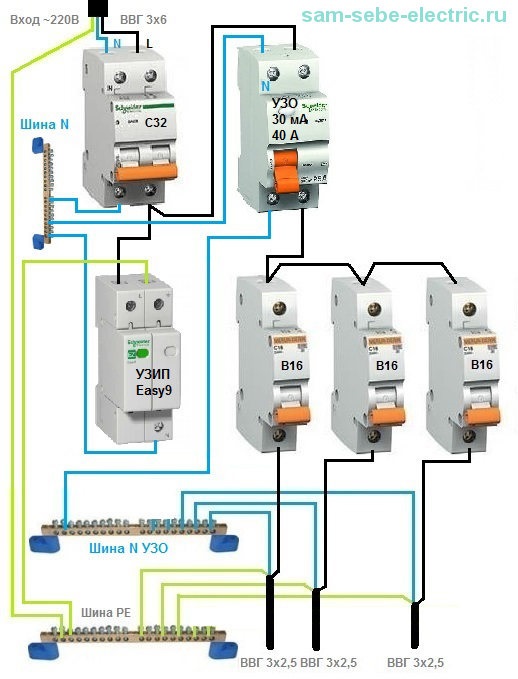

Для типовой квартиры или небольшого дома обычно достаточно установки одного комбинированного ОПН класса I+II на вводе. Для более надежной защиты рекомендуется использовать двухступенчатую систему с ОПН класса I на вводе и ОПН класса II в распределительном щитке.
Монтаж и эксплуатация ограничителей перенапряжений 220В
Установка ОПН должна выполняться квалифицированным электриком с соблюдением следующих требований:
- Монтаж производится как можно ближе к вводу в здание
- Провода заземления должны быть максимально короткими
- Необходимо обеспечить надежный контакт с шиной заземления
- Рекомендуется использование дополнительных предохранителей
- Следует соблюдать требования ПУЭ по установке защитных устройств
В процессе эксплуатации ОПН не требуют специального обслуживания. Рекомендуется периодически проверять целостность устройства и надежность его крепления. Срок службы качественных ОПН составляет 10-15 лет.
Преимущества использования ограничителей перенапряжений 220В
Установка ОПН в бытовой электросети дает следующие преимущества:
- Защита дорогостоящей бытовой техники и электроники от повреждений
- Повышение надежности работы электрооборудования
- Снижение риска возникновения пожаров из-за перенапряжений
- Уменьшение затрат на ремонт и замену вышедшей из строя техники
- Повышение электробезопасности жилья в целом
При сравнительно невысокой стоимости ОПН обеспечивают эффективную защиту электросети и подключенного оборудования от опасных перенапряжений. Это делает их установку целесообразной практически в любом современном доме или квартире.
Популярные модели ограничителей перенапряжений 220В
На рынке представлен широкий выбор ОПН для бытового применения от различных производителей. Наиболее популярны следующие модели:
- ABB OVR T2 40 275 P — компактный двухполюсный ОПН класса II
- DEHNguard M TNS 275 — универсальный четырехполюсный ОПН класса II
- Schneider Electric iPRD40r — модульный ОПН с возможностью удаленного контроля
- Legrand 003948 — бюджетный одномодульный ОПН для квартир
- TDM ELECTRIC SQ0201-0071 — отечественный ОПН в пластиковом корпусе
При выборе конкретной модели следует ориентироваться на технические характеристики устройства и рекомендации производителя по его применению.

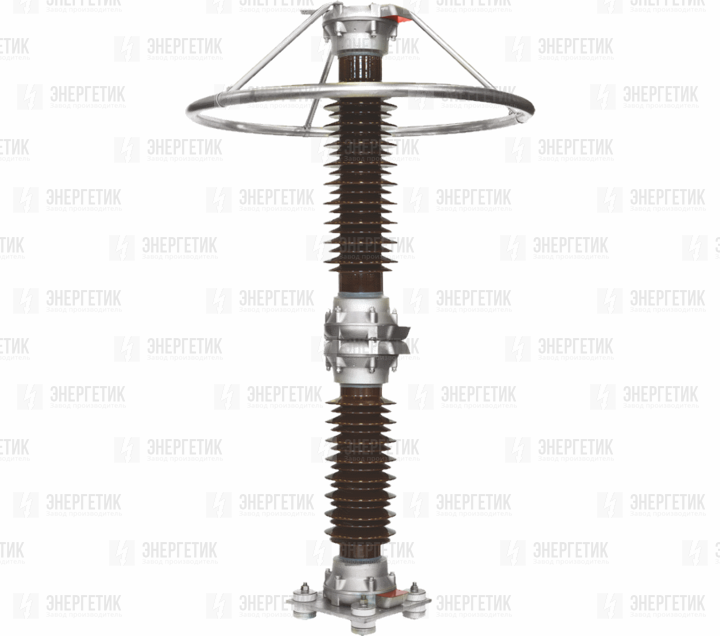

ОПН 220 кВ. Ограничители перенапряжений ОПН 220 и ОПНп 220 кВ
Ограничители перенапряжений ОПН 220 и ОПНп 220 кВ
Ограничители перенапряжений в фарфоровых (ОПН) или полимерных (ОПНп) покрышках на основе оксидно-цинковых варисторов без искровых промежутков предназначены для защиты электрооборудования сетей с изолированной нейтралью класса напряжения 6 кВ переменного тока частоты 50 Гц от атмосферных и коммутационных перенапряжений.
Ограничители перенапряжений ОПН 220 и ОПНп 220 могут быть снабжены предохранительными устройствами, обеспечивающими взрывобезопасность аппарата.
Варианты исполнения ограничителей перенапряжений — опорный либо подвесной.
Основные технические характеристики ограничителей перенапряжений ОПН-220 и ОПНп 220
| Параметр ограничителя | ОПН-220 УХЛ1 | ОПНп-220 УХЛ1 |
| Номинальное напряжение, кВ | 220,0 | |
| Наибольшее рабочее напряжение, кВ | 146; 154; 165; 176 | |
| Остающееся напряжение при импульсном токе 1,2/2,5 мс с амплитудой 500 А, не более, кВ | 390,0 | 390,0 |
| Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой 10000 А, не более, кВ | 492,0 | 492,0 |
| Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой 5000 А, не более, кВ | 222,0 | 222,0 |
| Пропускная способность: 20 воздействий импульсов тока: | ||
| 8/20 мкс с амплитудой, А | 10 000 | |
| 1,2/2,5 мс с амплитудой, А | 400; 550; 850 | |
| Масса не более, кг | 220 | 40 |
| Обозначение технических условий | ТУ 3414-004-31911579-2007 | |
| Высота,мм | 2200 | 2000 |
| Длина пути утечки внешней изоляции, см | 470 | 560 |
Основная номенклатура ОПН 220 кВ:
- ОПН-П-220/146/10/550 IV УХЛ1
- ОПН-П-220/154/10/550 IV УХЛ1
- ОПН-П-220/165/10/650-700 IV УХЛ1
- ОПН-П-220/165/10/800-850 IV УХЛ1
- ОПН-220/146-154/10/600-800 I УХЛ1
- ОПН-220/165-176/10/600-800 I УХЛ1
- ОПНН-220/115/10/600-800 I УХЛ1
Ограничитель перенапряжений ОПН-123 О*4 220В/AC (R-C), Этал (Александрия)
| Наличие | Под заказ |
| Поставка | По предоплате, сроки уточняйте Товар не подлежит возврату |
| Производитель | Этал |
| Артикул | ЭТАЛ0000101 |
| Код товара | 112538 |
| Серия контакторов | ПМЛ |
| Ограничитель перенапряжений для катушек |
показать все характеристики
Сравнить Добавить в Избранное
Официальный представитель Этал
Ограничитель перенапряжения 220в аррестер низшего напряжения прибора предохранения от скачка напряжения
Международный прибор защиты от перенапряжения можно произвести по запросу
Установка продукта
С установкой Дин-рельса стандарта 35мм, соединяясь медь, который сели на мель проводник ² 2.
5~35мм
На фронте спд каждый поляк должен быть сеттед защитой—предохранение от СПД используемого взрывателя или миниатюрной молнии автомата защити цепи настоящее, после нервного расстройства СПД к предохранению от короткого замыкания.
СПД устанавливает на защищенную линию (оборудование) к фронту и соединенный с линией питания. Продукты класса устанавливают в линию коробку дом-входа здания суммарного распределения течения пульсации владением более большую. Б, продукты класса к больше всего устанавливает на коробку распределения пола, продукты класса д близко к первоначальному оборудованию которое более небольшое течение пульсации, более небольшое остаточное место напряжения тока.
Ограничитель перенапряжения также вызван (ограничитель перенапряжения) (СПД). Соответствующее для защиты косвенной молнии и сразу молнии и другого мгновенного перенапряжения в системе электропитания (или системе коммуникаций) расклассифицированного напряжения тока 220В к 380В, применимой к домашней резиденции, третьей индустрии, и промышленной защите от перенапряжения. Требование защиты имеет относительный участок, относительно, режим защиты относительного мидлине, мидлине, который нужно смолоть и комбинация.
Характеристики продукта
1. быстрое предохранение от молнии
2. отделяемое собрание и плугабле удобство
3. медные штуцеры имеют хорошую электрическую проводимость
4. используйте плугабле установку модуля, обслуживание проста
Техническая характеристика изделия
| Модель | ТРС-Д10 | ТРС-Д20 | |
| Расклассифицированное работая Воитаге | УК | 320 | 320 |
| Уровень напряжения тока защитный | Вверх по ≤ (КВ) | 1 | 1,2 |
| Максимальный разряд тока | Имакс (8/20μС) | 10 | 20 |
|
Номинальный разряд тока
|
В (8/20μС) | 5 | 10 |
| Время Ресспонсе | НС | ||
| Лндикатион инвалидатион | Инвалидатион вызревания: зеленый нормальный, красный цвет: Инвалдатион | ||
| Эксплуатационный режим | Темп: — 40℃~+70℃ | ||
| РХ≤95% (25℃) | |||
| Уровень моря елеватион≤3км | |||
|
Удаленная функция сигнала
|
Смогите также комплектующ | ||
| Примечания | Другой максимальный непрерывный рабочий потенциал можно подгонять | ||
Принцип деятельности продукта
Функция ограничителя перенапряжения ограничивать переходное перенапряжение к линии электропередач, передающей линии сигнала в ряде напряжения тока который оборудование или система могут принести, или к входу сильный грозовой разряд в землю, и защищает защищенные оборудование или систему от повреждения ударом.
Польза внимания
1. приборы соединяны последовательно между защищенным прибором и каналом сигнала.
2. протектор молнии терминал входной сигнал (ВНУТРИ) соединен с каналом сигнала, и выходной терминал (ВНЕ) соединены с концом входного сигнала защищенного прибора, поэтому им нельзя соединиться.
3. соедините наземную проводку протектора молнии с заземленным кабелем системы защиты молнии.
Упаковка продукта: Упаковка коробки
Метод транспорта
1. Срочная компания: ФЭДЭРАЛ ЭСПРЭСС, УПС, ДХЛ, ТНТ
2. поезда, корабли, транспортировка самолетами
Ограничитель перенапряжения ОПН-123 УХЛ4 220В
Цена
от
до
Название:
Артикул:
Текст:
Выберите категорию: Все Платы к станциям управления лифтами » Платы к станции УКЛ » Платы к станции ШУЛК » Платы к станции ШУЛМ » Платы к станции УЛ » Платы к станции УЭЛ Станции управления лифтами Реле Датчики, выключатели, пускатели, кнопки Канаты лифтовые ГОСТ, DIN. Кабели лифтовые КПВЛС, КПЛ » Канаты лифтовые ГОСТ 3077-80 » Канаты лифтовые DIN 3062 » Кабель плоский лифтовой КПЛ Вводное устройство ВУ-1 Кабина лифта Шкивы КМЗ, МЛЗ, OTIS Трансформаторы
Производитель: ВсеOtisКЗЭКМЗМЛЗЩЛЗ
Новинка: Вседанет
Спецпредложение: Вседанет
Результатов на странице: 5203550658095
Найти
Ограничитель перенапряжения ОПНп-220/154/10/550 УХЛ1
Описание продукции
Класс напряжения сети: 220 кВ
Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд: 154 кВдейств
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс): 10000 А
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл.,: не менее 274
Пропускная способность ограничителя:
а) 20 импульсов тока прямоугоньной формы длительностью 2000 мс с амплитудой: 550 А
б) 20 импульсов тока 8/20 мкс с амплитудой: 10 кА
в) 2 импульса большого тока 4/10 мкс с амплитудой: 100 кА
Масса: 62 кг
Ограничитель перенапряжения ОПНп-220/154/10/550 УХЛ1 предназначен для защиты электрооборудования сетей класса напряжения 220 кВ переменного тока частотой 50 Гц от коммутационных и грозовых перенапряжений.
Структура условного обозначения ограничителя ОПНп-220/154/10/550 УХЛ1:
О — ограничитель
П — перенапряжений
Н — нелинейный
п — в полимерном корпусе
220 — номинальное напряжение ограничителя, кВ
154 — Наибольшее длительно допустимое рабочее напряжение, кВ
10 — Номинальный разрядный ток, кА
550 — Пропускная способность, А
УХЛ1 – климатическое исполнение по ГОСТ 15150
Ограничитель перенапряжения ОПНп-220/154/10/550 УХЛ1 предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей ОПНп-220/154/10/550 УХЛ1 – не более 1000 м над уровнем моря.
Рабочее положение ограничителей перенапряжения ОПНп-220/154/10/550 УХЛ1 вертикальное. Допускается отклонение от вертикали ограничителей ОПНп опорного исполнения не более 15°.
Ограничители ОПНп-220/154/10/550 УХЛ1 представляют собой защитные аппараты опорного исполнения, содержащие оксидно-цинковый варистор, заключенный в герметизированный корпус из кремний-органической резины (для категории размещения «1») или полимерного материала (для категории размещения «2»). При возникновении волн перенапряжения сопротивление варисторов изменятся на несколько порядков (от мегомов до десятков Ом) с соответствующим возрастанием тока от миллиампер при воздействии рабочего напряжения до тысяч ампер при воздействии волны перенапряжения. Этим объяснятся защитное действие ограничителя перенапряжения, а выконелинейная вольтамперная характеристика варисторов позволят реализовать низкий защитный уровень для всех видов перенапряжений и отказаться от использования искровых промежутков, характерных для традиционных разрядников, со всеми вытекающими отсюда преимуществами.
Ограничители перенапряжений ОПНп-220/154/10/550 УХЛ1 соответствует требованиям технических условий ТУ 3414- 001-59487440-2003.
Наименование параметра |
Норма |
1. Номинальное напряжение ограничителя, кВ |
220 |
2. Наибольшее длительно допустимое рабочее напряжение ограничителя, кВ (действ.) |
176 |
3. Номинальное напряжение ограничителя, кВ |
220 |
4. Номинальный разрядный ток, А |
10000 |
5. Остающееся напряжение при грозовых импульсах тока 8/20 мкс, кВ не более |
|
с амплитудой: 5000 А |
524 |
10000 А |
563 |
20000 А |
618 |
6. Расчетный ток коммутационных импульсов 30/60 мкс, А (максимальное значение) |
850 |
7. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс, кВ не более |
|
с амплитудой: 250 А |
442 |
500 А |
463 |
1000 А |
492 |
8. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 10000 А, кВ не более |
626 |
9. Выдерживаемый импульс большого тока 4/10 мкс, кА |
100 |
10.Напряжение промышленной частоты на ограничителе допустимое в течение времени, кВ не менее* |
|
1200 с |
232,32/244,64 |
20 с |
248,16/262,24 |
3,5 с |
255,2/269,28 |
11. Классификационное напряжение ограничителя (при классификационном токе I кл = 1 мА), кВ не менее |
243 |
12. Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее |
840 |
13. Удельная рассеиваемая энергия, кДж/кВ не менее |
4,77 |
14. Уровень частичных разрядов ограничителя при напряжении 105% от наибольшего длительно допустимого рабочего, пКл не более |
5 |
15. Испытательное (выдерживаемое) напряжение полного грозового импульса 1,2/50 мкс, кВ 1) |
874 |
16. Выдерживаемое одноминутное напряжение промышленной частоты, кВ 2), 3) — ОПНп с током пропускной способности 800 А |
586 |
17. Длина пути тока утечки, мм — III степень загрязнения, не менее |
500 |
18. Высота установки над уровнем моря, м |
до 1000 |
19. Предельные рабочие значения температуры окружающей среды, оС |
-60…+55 |
20. Допустимая скорость ветра, м/с |
|
— без гололеда |
40 |
— с гололедом толщиной 20 мм |
20 |
Защиты от скачков напряжения 220 вольт в квартире и доме
Скачки электричества – неприятное явление, от которого никто не застрахован, поэтому приходится защищаться от этого самостоятельно. Какие есть способы и насколько они эффективны, стоит ли уделять этому внимание и в каких случаях – в данном материале.
Перепады напряжения – неизбежность?
Наши жилые дома запитываются по трехфазной системе. К дому подходит четыре провода: три фазовых и один нулевой. Если замерить напряжение между любым фазовым и нулевым проводами, то всегда будет 220 В, если между двумя фазовыми проводами – всегда получим 380 В. В связи с тем, что состояние щитовых оставляет желать лучшего, когда нулевой провод отходит, остается то напряжение, которое есть между двумя фазами, то есть 380 В.
Обрыв нуля в трехфазной сети часто вводит в заблуждение: провод обрывается, а напряжение не исчезает, а наоборот, увеличивается. Это и есть причиной резких перепадов напряжения, точнее, скачков высокого напряжения, которые приводят к порче элекроприборов, электропроводки, а также риску пожара. Можно ли от этого защититься?
Существует ряд вариантов защиты от высокого напряжения и несколько причин, из которых мы рассмотрели только одну. Идеальным решением было бы обновить всю энергосистему не только в квартире, но и во всем доме. Однако в многоквартирных домах это проблематично, кроме того, помимо обрыва нулевого проводника, существуют и другие причины резкого скачка напряжения вверх:
- Удар молнии в линию электропередачи.
- Разрыв проводов от падения на линию электропередач дерева.
- Ошибки в настройке общего электрощитка.
- Одновременное включение или отключение большого количества электроприборов.
Не от каждого случая можно защититься превентивными мерами, поэтому применяют специальные устройства, которые реагируют на скачок и своевременно предотвращают тот вред, который может быть нанесен в результате скачка.
Реле контроля напряжения
Основной прибор, который отвечает за защиту от высокого напряжения – это реле высокого напряжения, которое действует следующим образом:
- Предельно допустимое минимальное и максимальное напряжение выставляется заблаговременно.
- Как только напряжение превышает предел, электричество в квартире отключается.
- Как только сетевые параметры приходят в норму, электричество снова начинает подаваться.
Подробнее о реле контроля напряжения, о причинах и целесообразности его установки, а также о том, как его установить и настроить, смотрите в видео:
РКН может быть двух типов:
- Устанавливаемое на уровне всей квартиры (встраивается в щиток).
- Устанавливаемое для определенной группы приборов (устанавливается в квартире).
Оба варианта доступны по стоимости и просты в установке.
Это устройство может пригодиться:
- Если сеть стабильна и подобные случаи бывают крайне редко.
- Если планируется использовать устройство вместе с другими приборами, обеспечивающими стабильное напряжение без отключений.
Ведь правда, мало кому понравится частое отключение электроэнергии дома.
Устройство защитного отключения
Немного по-другому работают устройства другого типа, УЗО (устройство защитного отключения) и ДИФ (дифференциальный автомат), которые срабатывают при утечке тока. Задача ДИФ – защитить человека от поражения током при соприкосновении с неисправной проводкой или электроприборами при утечке тока и перенапряжения, вызванного другими причинами.
Устройство защищает сеть от перегрузок и коротких замыканий, при этом имея функцию УЗО – автоматическое отключение при утечке. Применяются дифустройства в однофазных и трехфазных сетях переменного тока. Они значительно повышают уровень безопасности в процессе постоянной эксплуатации электроприборов.
Визуально УЗО и дифавтомат похожи, функции их схожи. Чем же они отличаются и что лучше выбрать? Оба защищают и утечек электричества. Но только ДИФ еще и от замыканий и перегрузок в сети. УЗО – это только индикатор утечек, связанных с повреждение изоляции, например. При утечке УЗО отключит подачу электричества, но не защитит от перегрузки в сети.
Стабилизатор напряжения
Если напряжение «скачет» постоянно и необходима защита от этого, устанавливают стабилизатор напряжения. Это уникальное устройство, которое при любом напряжении, повышенном или пониженном, выравнивают его – подают на выходе нормализованные параметры. Аппарат незаменим в случае, если скачки в вашей сети – обычное и постоянное явление: без него в таком случае все приборы быстро выйдут из строя.
Есть несколько видов стабилизаторов напряжения:
- Релейные.
- Электромеханические.
- Электронные.
- Электронные двойного преобразования.
Релейные – с небольшой мощностью, предназначены для защиты бытовой аппаратуры.
Электромеханические имеют примерно такое же устройство, но эти приборы мощнее и дороже. Электронные имеют высокую мощность и точность, характеризуются быстродействием и служат долго и надежно. Наибольшую защиту линии могут гарантировать электронные стабилизаторы двойного преобразования. Стабилизаторы могут быть:
- Переносными и стационарными.
- Однофазными (для своего дома) и трехфазными (для крупных объектов).
Больше о стабилизаторах напряжения – в видео:
Подбор аппарата зависит от суммарной мощности всей электросети объекта, должен учитывать предельное сетевое напряжение и крайне желательно при подборе советоваться с электриками.
Источник бесперебойного питания
В ряде случаев, обзаведясь приборами отключения электричества при несоответствии требованиям и параметрам, стоит обдумать и приобретение источника бесперебойного питания, который не позволит отключить важные приборы от работы.
Это прибор, который отличается от названных, хотя в некоторых случаях его путают со стабилизатором напряжения. Если электричество перестает подаваться (в том числе и по причине отключения при срабатывании реле контроля или устройства защитного отключения), или если непогодой оборвутся провода, электричество не поступит в жилище, и ни стабилизатор, ни другие приборы не дадут возможность продолжать пользоваться электричеством. На это способен только ИБП. Он создан для того, чтобы при внезапном отключении тока то или иное устройство могло еще поработать (что даст, например, возможность корректно его выключить или закончить текущий процесс).
Источник бесперебойного питания может обеспечить поступление электричества только на определенное время, на которое он рассчитан. Чем больше времени может обеспечить электричество ИБП, тем мощнее он и тем дороже он стоит. Созданы бесперебойники на основе имеющихся в них аккумуляторов. Они необходимы на производстве, в офисе, где люди работают на компьютерах, дома для возможности выключить компьютер и закончить работу, не потеряв важные данные.
Эти устройства могут объединять в себе стабилизаторы, и помимо основной задачи – обеспечить электричеством при внезапном отключении – отвечают за подачу стабильного напряжения, однако считается, что полноценно заменить стабилизаторы они неспособны.
Импульсное перенапряжение
Существует еще такое понятие как импульсное перенапряжение в сети. Импульсное перенапряжение – это очень резкий и очень кратковременный скачек напряжения в сети, который длится доли секунды, но за это время может успеть испортить проводку и электроприборы. Особенно опасным может оказаться такой скачок для домашней сети в частном доме. От этого защищают специальные приборы – устройства защиты от импульсных перенапряжений.
Причиной импульсного скачка напряжение может стать:
- Коммутационная перегрузка.
- Удар молнии в молниезащиту.
В любом из этих случаев поможет УЗИП. Их активно используют для защиты от перепадов сети частного дома. Устройства бывают:
- Одновводными.
- Двухвводными.
В зависимости от типа нелинейного элемента они бывают:
- Коммутирующими.
- Ограничивающими сетевое напряжение.
- Комбинированными.
Принцип работы у каждого вида разный. Коммутирующие защитные аппараты характеризуются высоким сопротивлением. При резком скачке напряжения в электросети сопротивление моментально падает до минимума. Ограничивающие УЗИП – ограничители сетевого перенапряжения – тоже имеют высокое сопротивление. Но отличительный принцип работы их – в плавном снижении сопротивления по мере роста напряжения. Как только напряжение становится больше допустимого, сила тока резко возрастает. После сглаживания электрического импульса ОПН возвращается в исходное состояние.
Импульсный скачок напряжения – серьезная угроза для крупных объектов и жилых домов. Существует три ступени защиты от этой угрозы. Аппараты для защиты от ИП, соответственно, делятся на три класса:
- I класс – устройства, устанавливаемые на щите и обеспечивают защиту от разряда молнии.
- II класса – устройства, обеспечивающие защиту от повреждений электросетей после удара молнии или скачком напряжения по причине коммутации.
- Аппараты III класса используются для защиты отдельно стоящих домов. Это последняя защита, которая сглаживает остаточное перенапряжение. Устройства представляют собой специальные электророзетки.
Все три класса, примененные вместе, обеспечивают трехступенчатую защиту объекта. В отличие от УЗО, эти приборы не считаются обязательными, однако повышают уровень защиты от неожиданностей и степень безопасности для дома и жильцов. Подключение аппаратов защиты от ИП требует учета существующей заземляющей схемы и характеристик системы электроснабжения.
Принимая решение о применении тех или иных средств защиты от скачков напряжения лучше советоваться с опытным электриком.
Автоматические регуляторы и преобразователи напряжения
Преобразователь напряжения — необходимое устройство, если вы путешествуете между странами и вам нужно брать с собой свои электронные устройства. Напряжение электроэнергии варьируется от страны к стране, в то время как в одних странах напряжение составляет 110–120 вольт, а в других — 220–240 вольт. Преобразователь / трансформатор напряжения используется для преобразования электрического напряжения, поступающего из розетки в стене, в напряжение, необходимое для вашего электронного устройства.
Существует два типа преобразователей напряжения : понижающий и повышающий. Понижающий преобразователь / трансформатор преобразует входное напряжение 220 В (т. Е. Электричество, поступающее из вашей розетки) в выходное напряжение 110 В, которое будет поступать в ваш электронный прибор. Повышающий преобразователь / трансформатор преобразует входное напряжение 110 В в выходное напряжение 220 В.
Страны, такие как США, Мексика и Канада, используют 110–120 В в качестве источника питания, в то время как такие страны, как Индия, Китай и большинство европейских стран используют 220–240 В.Необходимо определить требования к напряжению в стране, которую вы посещаете, чтобы знать, нужен ли вам понижающий или повышающий преобразователь / трансформатор напряжения.
После того, как вы определились, нужен ли вам понижающий или повышающий преобразователь / передача, вы должны задать себе три вопроса, чтобы принять окончательное решение:
1. Какой тип электронного оборудования я использую?
2. Собираюсь ли я использовать его в течение длительного времени?
3. Какая мощность или сила тока необходима для работы электронного устройства?
На рынке представлены два типа понижающих и повышающих преобразователей / трансформаторов: легкие и непрерывные преобразователи напряжения.
На рынке предлагаются различные легкие дорожные преобразователи для электронных устройств, которые могут работать с малой мощностью или силой тока, а также для электронных устройств, которые могут работать с мощностью до 2000 Вт. Обратите внимание, что эти преобразователи разработаны только для путешествий; как таковые, их нельзя использовать в течение длительного периода времени.
Кроме того, легкие преобразователи не рекомендуются для моторизованного оборудования, такого как вентиляторы и кухонные приборы. Дорожные преобразователи обычно используются с оборудованием для нагрева змеевиков, таким как фены и щипцы для завивки, а также для зарядки электронного оборудования, такого как камеры и сотовые телефоны.
На рынке также доступны различные преобразователи напряжения непрерывного действия. Различные электронные устройства могут выдерживать мощность от 100 Вт до 20 000 Вт. Например, наш Deluxe Voltage Converter, ATVR-10000, представляет собой автоматический стабилизатор напряжения, который можно использовать как понижающий трансформатор на 10000 Вт. Эти трансформаторы предназначены для непрерывного использования и безопасны для моторизованного оборудования. Эти блоки обычно больше и тяжелее легких преобразователей / трансформаторов.
Если вам нужна дополнительная помощь в определении того, какой преобразователь / трансформатор вам подходит, посетите нашу страницу справки по преобразователю напряжения и ответьте на четыре предоставленных вопроса.Предоставленные вами ответы помогут вам определить, какие продукты доступны и наилучшим образом соответствуют вашим потребностям. Спасибо, что посетили 110220Volts.com!
Регуляторы напряжения, автоматический регулятор напряжения, регулятор напряжения 110/220 В, Импортеры из Нью-Йорка в США, оптовые торговцы
Преобразователи напряжения (220 В — 110 В)Электрические различия в Мире не такие уж шокирующие! Электричество в мире различается для каждой страны 110/120 вольт или 220/240 вольт.Формы заглушек, отверстия для заглушек и заглушки размеры также различаются в каждой стране. Некоторые страны как США и Канада работают на 120 В 60 циклов (60 Гц) и большая часть мира работает на 220/240 Вольт, 50 циклов (50 Гц). Эти различия в электричестве могут быть решается с помощью соответствующих преобразователей напряжения.
Вопрос: Что означает преобразователь напряжения или трансформатор?
А: В общем, преобразователи напряжения и напряжение Трансформаторы используются для преобразования электроэнергии.север Америка и некоторые другие страны работают по 110/120 Вольт переменного тока 60 Гц. Хотя большая часть мира работает на 220/240 В переменного тока, 50 Гц. Преобразователи напряжения меняются электричество для работы электроприборов в разных странах.
Вопрос: Что означает «повышающий / понижающий трансформатор» ?
А: Повышающие / понижающие трансформаторы используются для преобразования электроэнергии. от 220/240 В переменного тока до 110/120 В переменного тока (понижающий) или 110/120 Вольт переменного тока до 220/240 В переменного тока (повышающий).Эти типы трансформаторов заземлены и со встроенным предохранителем система защиты, обеспечивающая защиту от поражения электрическим током. сотрясение и повреждение техники.
Вопрос: Как я могу понять, сколько ватт трансформатор напряжения нужно ли мне ?
А:
Прежде всего, узнайте, сколько ватт у прибора.
брать.Вы можете найти эту информацию обычно на
этикетка, расположенная на задней или нижней части устройства
или на странице спецификации инструкции по эксплуатации
прибор. Если отображается только сила тока (AMPS), умножьте
входное напряжение (например, 110 или 220 В) от AMPS, чтобы найти
ватты.
НАПРЯЖЕНИЕ x АМПЕР = ВАТТ
например, 110 В x 0.5 ампер = 55 Вт
Пожалуйста, убедитесь, что не включаете какой-либо прибор с
более высокая мощность, чем номинальное напряжение
трансформатор. Трансформаторы для тяжелых условий эксплуатации могут использоваться непрерывно
от 75% до 80% их мощности.
Вопрос: Я привез несколько электроприборов из-за границы они будут работать в США?
А: Да, вы можете купить один из наших понижающих трансформаторов. в соответствии с номинальной мощностью вашего устройства (ов).Пожалуйста, подумайте о покупке трансформатора с более высокой мощностью чем номинальная мощность вашего устройства. Все наше трансформаторы большой мощности (повышающие / понижающие) заземлены и встроенная система защиты от помех для вас и вашего безопасность техники. Пожалуйста, помните о трансформаторах не преобразовывать циклы (60 Гц. VS 50 Гц. Иностранные) и некоторые приборы, чувствительные к циклам, такие как микроволновые печи, стерео поворотные столы и аналоговые часы могут не работать должным образом.Однако самое современное электронное оборудование например, компьютеры, принтеры и музыкальные стереосистемы не зависят от разницы в циклах. Наш тяжелый трансформаторы рабочего напряжения также могут использоваться для США. бытовая техника (120 В переменного тока) для работы в Европе (220/240 ВОЛЬТ ПЕРЕМЕННОГО ТОКА). Также рекомендуем покупать наши преобразователи напряжения. встроенный стабилизатор напряжения для экономии вашего бытовые приборы от повреждений, вызванных колебаниями напряжения.
Вопрос: В чем разница между переменным и постоянным током?
А: В большинстве стран мира используются электрические токи. как переменные токи (AC). DC означает постоянный ток. Все приборы и трансформаторы напряжения работают только от Электричество переменного тока.
Вопрос: Какая польза от универсального адаптера переменного / постоянного тока?
А: Также известен как аккумуляторный отсекатель, универсальные адаптеры переменного тока. используются для преобразования электроэнергии переменного тока (например, 120 В или 240 В) до желаемого постоянного тока (например, 1,5,3,4,5,6,7,5,9 или 12 В постоянного тока).Некоторые устройства с батарейным питанием и постоянным током вход включает портативные устройства, радионяни, телефоны который можно использовать с адаптерами переменного тока повсеместно.
Вопрос: Могу ли я использовать несколько моих бытовых приборов одновременно с напряжением трансформатор?
А: Да, если общая мощность всех ваших приборов не превышайте допустимую мощность напряжения трансформатор.Также учитывайте только 80% мощности. преобразователя напряжения, чем номинальная мощность вашего устройства (ов) чтобы избежать повреждений, вызванных колебаниями мощности.
Вопрос: Форма штекера имеет значение при использовании мой зарубежный прибор с трансформатором напряжения?
А: Да, поскольку не существует мирового стандарта для конфигурация вилки, формы вилок и отверстия для заглушек (электрические торговые точки) различаются от страны к стране.Кроме того к преобразователю напряжения необходим необходимый переходник чтобы просто вставить вилку прибора в чужую стену торговая точка. Обратите внимание, что меняется только штекер адаптера. форма вилки, а не электричество.
Высший
Premium Products, Inc.
146 West 29th Street
Нью-Йорк, 10001 Нью-Йорк.
Электронная почта: [email protected]
4000 Вт 220 В переменного тока SCR Регулятор напряжения Диммер Модуль контроллера скорости двигателя, рабочее напряжение: 220 В переменного тока
Описание:Это Micro AC 220 В 4000 Вт регулятор напряжения SCR 220 В переменного тока Регулятор напряжения Диммер Регулятор скорости электродвигателя. В этом продукте используется новый двухсторонний тиристор высокой мощности, потому что конструкция с максимальным током до 20А является хорошим решением для охлаждения электрического провода. Сопротивление слишком мало, чтобы вызвать проблему перелива, можно легко отрегулировать выходное напряжение 0-220 В.В нем используется новый двусторонний тиристор высокой мощности, поскольку расчетный максимальный ток может достигать 20 А, хорошее решение проблемы перегрузки по току электрического провода в случае охлаждения, вызванного слишком маленьким сопротивлением, можно легко отрегулировать выходное напряжение при DC0 ~ любое регулирование между DC220V.
Технические характеристики:- Рабочее напряжение: 220 В переменного тока
- Максимальная мощность: 4000 Вт (подключенная резистивная нагрузка)
- Регулировка напряжения: 0–220 В переменного тока, запуск от 10 В переменного тока
- Anti -защита от шипов и перенапряжения, абсорбция RC, предохранитель — все это повышает безопасность использования
- Алюминиевый корпус предотвращает легкое повреждение
- Заполненная олово предотвращает нагревание при сильном токе
- С предохранительным колпачком и соединительным стержнем
- Толстее и больше радиатор
Вход подключен к сети переменного тока 220 В, выход подключен к проводу электроплиты или моторным приборам, затем поверните ручку для регулировки скорости, напряжения и температуры.
Применение:- Электропечь
- Водонагреватель
- Лампы
- Малый мотор
- Электроутюг и т. Д.
Нагрузка не превышает максимальную мощность, иначе загорится модуль и электроприборы; используйте резистивную нагрузку, насколько это возможно; значительно снизить индуктивную и емкостную мощность нагрузки. (лучше оставить больше половины)
В пакет включено:1 x 4000 Вт 220 В переменного тока SCR регулятор напряжения Диммер Модуль контроллера скорости двигателя
Регулятор напряжения 250 В для оптимального использования
30 долларов.00- $ 60,00 / комплект
10 комплектов (мин. Заказ)
Технические характеристики 1) Стабилизатор напряжения 20 кВт 2) Вход: 160-270 В Выход: 220 В 3) Сертификат: CE, ISO9001 4) 5-7 дней, быстрая доставка одиночного SVC фазовый высокоточный полностью автоматический стабилизатор напряжения переменного тока 1) стабилизатор напряжения 20 кВт 2) входное напряжение: 160-270 В выходное напряжение: 110 В / 220 В 3) быстрый запуск 4) сертификат: CE, ISO9001 5) быстрая доставка, 3 года гарантии 1. Введение в продукт SVC Автоматический стабилизатор напряжения серводвигателя (TND / TNS) серии (TND / TNS) представляет собой стабилизатор напряжения первого поколения и состоит из регулятора напряжения с самосвязью контактного типа, серводвигателя, схемы автоматического управления и т. Д.Когда сетевое напряжение нестабильно или нагрузка изменяется, схема управления автоматической выборкой посылает сигнал для приведения в действие серводвигателя для регулировки положения угольной щетки саморегулирующегося регулятора напряжения контактного типа, что в конечном итоге приводит к стабилизации выходного напряжения до номинального значения. ценить и быть стабильным. 2. Технические параметры Диапазон мощности: 0,5–50 кВА (однофазный). Входное напряжение: обычное 160–250 В или дополнительное выходное напряжение большего диапазона. Выходное напряжение: обычное 220 В и 110 В (мощность: 500–5000 ВА), 220 В (мощность: 7.5 кВА-50 кВА) Точность на выходе: 220 В + 3%, 110 В + 5% Материал катушки: Обычный смешанный алюминий и медь, полная медь может быть настроена, пожалуйста, дайте нам знать, когда вы размещаете заказ Диапазон мощности: 1,5 кВА-60 кВА (трехфазное) Входное напряжение: обычное 277-430 В или дополнительный более широкий диапазон Выходное напряжение: 380 В и плюс; 3% Специальное входное и выходное центральное напряжение, например, трехфазное 220 В, 400 В, 415 В и т. д., можно настроить Материал катушки: Обычный компенсационный трансформатор из алюминия и регулировка трансформаторной меди, полная медь могут быть настроены по индивидуальному заказу Дисплей: Обычный тип счетчика, светодиодный или ЖК-экран можно настроить, пожалуйста, сообщите нам, когда вы разместите заказ Частота: 50 Гц / 60 Гц Время настройки: & lt; 1 с Регулировка Скорость: & amp; gt; 15 В / с Искажение формы волны: не создают дополнительных искажений формы волны (статические) КПД: & amp; gt; 95% Относительная влажность: & amp; le; 95% Температура окружающей среды: -10 ~ + 40 & amp; deg; C Диэлектрическая прочность: 1500 В / мин. Сопротивление изоляции: & amp; ge; 5M & amp; Omega; 3.Особенности и преимущества Небольшой размер; Легкий вес; Простота использования Очень низкая цена Ежедневно защитите свою бытовую технику, такую как телевизор, холодильник, лифт, кондиционер и т. Д. 1. Регулятор напряжения SVC-10 кВт 2. Превосходное качество 3. Конкурентоспособная цена 4. Обширные каналы продаж
Как выбрать Подходящие регуляторы напряжения для вашего дизайна
В этой статье показано, как выбрать лучший тип стабилизатора напряжения для вашего конкретного электронного продукта.
Вероятно, более 90% продукции требуют регулятора напряжения того или иного типа, что делает их одними из наиболее часто используемых электрических компонентов.
Если у вас нет возможности работать напрямую от напряжения батареи или внешнего адаптера постоянного / переменного тока, требуется стабилизатор напряжения. Скорее всего, потребуется несколько регуляторов напряжения.
Эта статья — ваше руководство по выбору регуляторов напряжения, подходящих для вашей конструкции. Мы расскажем обо всем, от определения того, какой тип регулятора напряжения вам нужен, до выбора того, который соответствует вашим конкретным требованиям.
Выбор необходимого регулятора
Первым шагом при выборе правильного регулятора напряжения является определение входного напряжения, выходного напряжения и максимального тока нагрузки.
Хотя существует множество других спецификаций, эти три помогут вам начать работу и помогут сузить круг необходимого вам регулятора.
Регуляторы напряженияможно разделить на две широкие классификации:
- Понижающий : Выходное напряжение ниже входного
- Повышающий : Выходное напряжение больше входного
Знание входного и выходного напряжений поможет вам легко решить, к какой группе относится ваш регулятор.
Регуляторы напряжения, которым требуется выходное напряжение меньше входного, являются наиболее распространенным типом регуляторов напряжения. Например, вы вводите 5 В и выдает 3,3 В, или вы вводите 12 В и выдает 5 В.
Вам необходимо рассмотреть два типа регуляторов:
- Линейные регуляторы : простые, дешевые и бесшумные, но могут иметь низкую энергоэффективность. Линейные регуляторы способны только понижать напряжение.
- Импульсные регуляторы : Высокая энергоэффективность, но более сложная и дорогая, и с большим шумом на выходе.Импульсные регуляторы могут использоваться как для понижения, так и для повышения напряжения.
Если вам требуется выходное напряжение ниже входного, начните с линейного регулятора, а не импульсного регулятора.
Рисунок 1. Линейный регулятор использует транзистор и контур управления с обратной связью для регулирования выходного напряжения. Линейный регулятор может производить только выходное напряжение ниже входного.
Линейные регуляторынамного дешевле и проще в использовании, чем импульсные регуляторы, поэтому они, как правило, должны быть вашим первым выбором.
Единственный случай, когда вы не хотите использовать линейный стабилизатор, — это если рассеиваемая мощность слишком велика или вам нужно повысить напряжение.
Определение рассеиваемой мощности
Хотя линейные регуляторы дешевы и просты в использовании, основным недостатком является то, что они могут тратить много энергии. Это может вызвать чрезмерный разряд батареи, перегрев или повреждение продукта.
Если у вас есть аккумулятор, мощность которого расходуется на тепло, аккумулятор разряжается быстрее.Если это не аккумулятор, но он по-прежнему выделяет значительное количество тепла, это может вызвать другие проблемы с вашей конструкцией.
Фактически, при определенных условиях линейный регулятор может выделять столько тепла, что фактически разрушает себя. Очевидно, вы этого не хотите.
При использовании линейного регулятора начните с определения того, сколько мощности будет рассеиваться регулятором.
Для линейных регуляторов используйте уравнение:
Мощность = (Входное напряжение — Выходное напряжение) x Ток (Уравнение 1)
Можно предположить, что выходной ток (также называемый током нагрузки) примерно такой же, как входной ток для линейных регуляторов.
На самом деле, входной ток равен выходному току плюс ток покоя, который потребляет линейный регулятор для выполнения функции регулирования.
Однако для большинства регуляторов ток покоя чрезвычайно мал по сравнению с током нагрузки, поэтому достаточно предположить, что выходной ток равен входному току.
Как видно из уравнения 1, если у вас большой перепад напряжения (Vin — Vout) на регуляторе и / или большой ток нагрузки, то ваш регулятор будет рассеивать большое количество энергии.
Например, если на входе 12 В, а на выходе 3,3 В, разность напряжений будет рассчитана как 12 В — 3,3 В = 8,7 В.
Если ток нагрузки составляет 1 ампер, это означает, что регулятор должен рассеивать 8,7 Вт мощности. Это огромная потеря мощности, с которой не справится любой линейный регулятор.
Если, с другой стороны, у вас есть высокий перепад напряжения, но вы используете ток нагрузки всего в несколько миллиампер, тогда мощность будет небольшой.
Например, в приведенном выше случае, если вы теперь используете ток нагрузки только 100 мА, рассеиваемая мощность упадет до 0,87 Вт, что гораздо более приемлемо для большинства линейных регуляторов.
При выборе линейного регулятора недостаточно просто убедиться, что входное напряжение, выходное напряжение и ток нагрузки соответствуют спецификациям регулятора.
Например, у вас есть линейный регулятор, рассчитанный на 15 В и ток 1 А. Вы думаете: «Хорошо, если это так, я могу подать на вход 12 В, взять 3.3 В на выходе и запустить его при 1 А, не так ли? »
Неправильно! Вы должны убедиться, что линейный регулятор может выдерживать даже такое количество мощности. Способ сделать это — определить, насколько сильно нагреется регулятор, в зависимости от мощности, которую он должен рассеять.
Для этого сначала вычислите, сколько мощности будет рассеивать линейный регулятор, используя уравнение 1 выше.
Во-вторых, посмотрите в таблице данных регулятора в разделе «тепловые характеристики» параметр под названием «Theta-JA», выраженный в единицах ° C / Вт (° C на ватт).
Theta-JA указывает на количество градусов, на которое микросхема будет нагреваться выше температуры окружающего воздуха, на каждый ватт мощности, которую он должен рассеять.
Просто умножьте расчетную рассеиваемую мощность на Theta-JA, и вы узнаете, насколько сильно линейный регулятор будет нагреваться при такой мощности:
Мощность x Theta-JA = Температура выше окружающей (Уравнение 2)
Допустим, ваш регулятор соответствует спецификации Theta-JA 50 ° C на ватт.Это означает, что если ваш продукт рассеивает:
- 1 ватт, он нагреется до 50 ° C.
- 2 Вт нагреется до 100 ° С.
- ½ ватта нагревается до 25 ° C.
Важно отметить, что рассчитанная выше температура представляет собой разницу температур выше температуры окружающего воздуха.
Допустим, вы подсчитали, что при ваших условиях питания регулятор будет рассеивать 2 Вт мощности. Вы умножаете это на Theta-JA, и вы определяете, что он нагреется до 100 ° C.
Здесь важно не забыть добавить температуру окружающего воздуха. Комнатная температура обычно составляет 25 ° C. Следовательно, вы должны добавить 25 ° C к 100 ° C. Теперь у вас температура 125 ° C.
125 ° C — это максимальная температура, на которую рассчитано большинство электронных компонентов, поэтому вы никогда не захотите намеренно превышать 125 ° C.
Обычно вы не повредите свой продукт, пока не достигнете температуры примерно от 170 ° C до 200 ° C. К счастью, у большинства регуляторов также есть тепловое отключение, которое срабатывает при температуре около 150 ° C, поэтому они отключатся до того, как вызовут какие-либо повреждения.
Однако некоторые регуляторы не имеют теплового отключения, поэтому вы можете повредить их, если они рассеивают слишком много энергии.
В любом случае, вы не хотите, чтобы ваш продукт постоянно перегревался и ему приходилось отключаться, чтобы остыть.
Также следует учитывать, что температура воздуха не всегда может быть 25 ° C.
Допустим, ваш регулятор все еще нагревается до 100 ° C под нагрузкой, но теперь температура окружающей среды составляет 50 ° C (например, в закрытой машине в жаркий летний день).
Теперь у вас 50 ° C плюс 100 ° C и температура до 150 ° C при загрузке. Вы превысили указанную максимальную температуру и находитесь на грани срабатывания теплового отключения.
Очевидно, этого следует избегать. Эксплуатация регулятора таким образом, чтобы он регулярно превышал заданную температуру 125 ° C, может не вызвать немедленного повреждения, но может сократить срок службы компонента.
Регуляторы с малым падением напряжения (LDO)
В некоторых случаях линейные регуляторы могут быть чрезвычайно эффективными, потребляя очень мало энергии.Это происходит, когда они работают с очень низким входным напряжением к выходному напряжению.
Например, если Vin — Vout составляет всего 300 мВ, то даже при токе нагрузки 3 А рассеиваемая мощность составляет всего 0,9 Вт, что является достаточно низкой мощностью, чтобы выдерживать нагрузку большинством регуляторов.
Минимальный дифференциал Vin-Vout, с которым может работать линейный регулятор, называется падением напряжения. Если разница между Vin и Vout падает ниже напряжения отключения, то регулятор находится в режиме отключения.
Регулятор в режиме отпускания просто выглядит как небольшой резистор от входа к выходу. Это означает, что выход, по сути, просто соответствует входному питанию, и на самом деле никакое регулирование не выполняется.
В большинстве случаев вы не хотите использовать линейный регулятор в режиме отключения. Это ни в коем случае не повредит чему-либо, но вы потеряете многие преимущества регулятора.
Например, если у вас много шума на входе, он обычно будет отфильтрован линейным регулятором.Однако эта фильтрация не будет происходить в режиме отключения, поэтому весь шум входного источника питания проходит прямо через выходное напряжение.
Причина, по которой стабилизаторы с малым падением напряжения так полезны, заключается в том, что они позволяют управлять регулятором с очень малой рассеиваемой мощностью. Это связано с тем, что линейный регулятор наиболее эффективен, когда разница между Vin и Vout небольшая.
Многие старые линейные регуляторы имели очень высокое падение напряжения. Например, у популярных регуляторов серии 7800 значение падения напряжения составляет 2 В.Это означает, что входное напряжение должно быть как минимум на 2 В выше выходного напряжения.
Рис. 2. Старые трехконтактные линейные регуляторы требуют большего перепада напряжения Vin-Vout и, следовательно, расходуют больше энергии, чем более новые регуляторы LDO.
Хотя 2 В — это не слишком много, если вы пропускаете через этот регулятор ток в 1 ампер и у вас есть разница в 2 В, то это 2 ватта мощности, теряемой зря.
Регуляторы LDO нового поколения могут иметь очень низкое падение напряжения менее 200 мВ при полной нагрузке.
LDO, работающий только с перепадом напряжения 200 мВ, может пропускать в 10 раз больше тока при той же рассеиваемой мощности, что и линейный стабилизатор, работающий с перепадом напряжения 2 В. Таким образом, 1 ампер тока с дифференциалом Vin-Vout 200 мВ соответствует лишь 0,2 Вт рассеиваемой мощности.
Краткое описание линейных регуляторов
Линейные регуляторы полезны, если:
- Разница между входным и выходным напряжением мала
- У вас низкий ток нагрузки
- Вам требуется исключительно чистое выходное напряжение
- Дизайн должен быть максимально простым и дешевым
Как мы обсудим дальше, импульсные регуляторы создают на выходе много шума и могут создавать нечеткое выходное напряжение.
Это может быть приемлемо для некоторых приложений, но во многих случаях требуется очень чистое напряжение питания. Например, при генерации напряжения питания для аналого-цифрового преобразователя или какой-либо звуковой схемы.
Таким образом, линейные регуляторы не только проще в использовании, но и обеспечивают гораздо более чистое выходное напряжение по сравнению с импульсными регуляторами, без пульсаций, всплесков или шума любого типа.
Таким образом, если рассеиваемая мощность не слишком велика или вам не требуется повышающий регулятор, линейный регулятор будет вашим лучшим вариантом.
Импульсные регуляторы
Импульсные регуляторы намного сложнее для понимания, чем линейные регуляторы. Линейный регулятор основан на силовом транзисторе, который регулирует величину тока, разрешенного для подачи на выход.
ПРИМЕЧАНИЕ: Обязательно загрузите бесплатное руководство в формате PDF . 15 шагов для разработки нового электронного оборудования .
Если система управления линейного регулятора определяет, что выходное напряжение ниже, чем должно быть, то от входа к выходу может проходить больший ток.И наоборот, если обнаруживается, что выходное напряжение выше, чем должно быть, регулятор позволит меньшему току течь от входа к выходу, действуя таким образом, чтобы снизить выходное напряжение.
С другой стороны, импульсные регуляторы используют катушки индуктивности и конденсаторы для временного хранения энергии перед передачей ее на выход.
В этом уроке я проектирую печатную плату с использованием простого линейного регулятора, а в этом более глубоком курсе я проектирую индивидуальную плату с использованием более сложного импульсного регулятора.
Существует два основных типа импульсных регуляторов: повышающий и понижающий.
Понижающий импульсный стабилизатор также называется понижающим стабилизатором и, как линейный регулятор, выдает выходное напряжение ниже входного.
Рис. 3. Понижающий импульсный стабилизатор использует индуктивность в качестве временного накопителя энергии для эффективного создания выходного напряжения ниже входного.
Если вы начали планировать использование линейного регулятора (понижающего), но определили, что рассеиваемая мощность слишком велика, тогда вам следует использовать понижающий импульсный стабилизатор.
В то время как повышающий импульсный стабилизатор создает выходное напряжение, превышающее входное, и называется повышающим регулятором.
Импульсные регуляторыобладают высокой эффективностью даже при очень больших перепадах между входом и выходом.
КПД равен выходной мощности, деленной на входную. Это соотношение того, какая часть мощности от входа поступает на выход.
КПД = Pout / Pin = (Vout x Iout) / (Vin x Iin) (Уравнение 3)
Уравнение эффективности такое же, как и для линейного регулятора.Однако, поскольку выходной ток равен входному току для линейного регулятора, уравнение 3 упрощается до простого:
КПД (линейный регулятор) = Vout / Vin (уравнение 4)
Например, предположим, что у вас на входе 24 В, а на выходе необходимо 3 В при токе нагрузки 1 А. Если бы это был линейный регулятор, он работал бы с чрезвычайно низким КПД, и почти вся мощность рассеивалась бы в виде тепла.
КПД линейного регулятора будет только 3 В / 24 В = 12.5%. Это означает, что только 12,5% мощности от входа поступает на выход. Остальные 87,5% передаваемой мощности теряются в виде тепла!
С другой стороны, импульсные регуляторы обычно имеют КПД 90% или больше независимо от разницы между входным и выходным напряжениями. Для импульсного регулятора около 90% мощности передается на выход и только 10% тратится впустую.
Только когда Vin и Vout близки друг к другу, линейный регулятор может сравниться по эффективности с импульсным регулятором.
Например, если у вас входное напряжение 3,6 В (напряжение литий-полимерной батареи), а на выходе выдается 3,3 В, то линейный регулятор будет иметь КПД 3,3 В / 3,6 В = 91,7%.
Повышающие регуляторы напряжения
В большинстве случаев выходное напряжение будет ниже входного. В этом случае следует использовать линейный регулятор или понижающий импульсный стабилизатор, как обсуждалось.
Однако есть и другие случаи, когда вам может потребоваться выходное напряжение выше входного.Например, если у вас аккумулятор 3,6 В и вам нужно питание 5 В.
Рис. 4. В повышающем импульсном стабилизаторе катушка индуктивности используется в качестве временного накопительного элемента для эффективного создания выходного напряжения, превышающего входное.
Многие новички в электронике удивляются, узнав, что можно генерировать более высокое напряжение из более низкого напряжения. Для выполнения этой функции необходим импульсный регулятор, называемый повышающим регулятором.
В отличие от линейных регуляторов выходной ток импульсного регулятора не равен входному току. Вместо этого вы должны смотреть на входную мощность, выходную мощность и эффективность.
Рассчитаем входной ток для повышающего регулятора. Предположим, что входное напряжение составляет 3 В, выходное напряжение составляет 5 В, выходной ток составляет 1 А, а энергоэффективность составляет 90% (как указано в таблице данных).
Чтобы выяснить это, нам нужно использовать небольшую базовую алгебру для уравнения 3, чтобы найти входную мощность:
Pin = Pout / КПД (Уравнение 5)
Мы знаем, что эффективность составляет 90% (или 0.90), и мы знаем, что выходная мощность составляет 5 В x 1 А = 5 Вт. Мы можем рассчитать, что входная мощность составляет 5 Вт / 0,9 = 5,56 Вт.
Поскольку входная мощность составляет 5,56 Вт, а выходная мощность 5 Вт, это означает, что регулятор рассеивает только 0,56 Вт.
Далее, поскольку мы знаем, что мощность равна напряжению, умноженному на ток, это означает, что входной ток равен:
Входной ток = 5,56 Вт / Vin = 5,56 Вт / 3 В = 1,85 A (Уравнение 6)
Для повышающего регулятора входной ток всегда будет выше, чем выходной ток.С другой стороны, входной ток понижающего регулятора всегда будет меньше выходного тока.
Buck-Boost Регуляторы
Допустим, вы получаете питание от двух последовательно соединенных батареек AA. При полной зарядке две батареи AA могут выдавать около 3,2 В, но когда они почти полностью разряжены, они выдают только 2,4 В.
В этом случае напряжение вашего источника питания может находиться в диапазоне от 2,4 В до 3,2 В.
Теперь предположим, что вам нужно выходное напряжение ровно 3 В независимо от состояния батарей.Когда батареи полностью заряжены (выходное напряжение 3,2 В), вам необходимо понизить напряжение батареи с 3,2 В до 3 В.
Однако, когда батареи близки к разряду (выходное напряжение 2,4 В), вам необходимо увеличить напряжение батареи с 2,4 В до 3 В.
В этом сценарии вы должны использовать так называемый повышающий-понижающий импульсный стабилизатор, который представляет собой просто комбинацию повышающего и понижающего регуляторов.
Для решения этой проблемы потенциально можно использовать отдельный понижающий регулятор, за которым следует повышающий регулятор (или наоборот).Но обычно лучше использовать одинарный понижающе-повышающий регулятор.
Импульсный регулятор + линейные регуляторы
Помните о трех преимуществах линейных регуляторов: дешевизне, простоте и чистоте выходного напряжения.
Может быть много случаев, когда вы хотите использовать линейный стабилизатор, потому что вам нужно чистое выходное напряжение, но вы не можете, потому что они тратят слишком много энергии.
В этой ситуации вы можете использовать импульсный регулятор, за которым следует линейный регулятор.
Допустим, у вас есть входное напряжение от литий-полимерной батареи, равное 3.6 В, но вам понадобится источник питания clean 5 В.
Для этого вы должны использовать повышающий стабилизатор, чтобы поднять напряжение до значения чуть выше целевого выходного напряжения. Например, вы можете использовать повышающий регулятор для повышения напряжения с 3,6 В до 5,5 В.
Затем вы следуете этому с помощью линейного регулятора, который берет 5,5 В и понижает его до 5 В, а также убирает шум и пульсации для получения чистого сигнала.
Это очень распространенный метод получения КПД импульсного регулятора и бесшумного выходного напряжения линейного регулятора.
Если вы выбрали эту опцию и специально пытаетесь отфильтровать коммутационные шумы, обязательно обратите внимание на коэффициент отклонения источника питания (PSRR) линейного регулятора.
PSSR данного линейного регулятора изменяется в зависимости от частоты. Таким образом, PSSR обычно представляется в виде графика, который показывает, как линейный регулятор подавляет любые пульсации на входном питании на различных частотах.
Рисунок 5 — Коэффициент подавления помех от источника питания (PSRR) в зависимости от частоты для TPS799 от Texas Instruments.
Чтобы использовать этот график, посмотрите на частоту переключения вашего импульсного стабилизатора (или любых других источников шума в вашей цепи). Затем посмотрите на PSSR линейного регулятора на этой конкретной частоте.
Затем вы можете рассчитать, какая часть шума импульсного регулятора будет удалена линейным регулятором.
Сводка
Чтобы выбрать регулятор напряжения для вашей системы, начните с предположения, что линейный регулятор может использоваться, если входное напряжение выше, чем выходное.
Только если при этом расходуется слишком много энергии, используйте понижающий импульсный стабилизатор.
Если вам нужно выходное напряжение выше, чем входное, используйте импульсный импульсный стабилизатор.
Если у вас есть ситуация, когда входное напряжение может быть выше или ниже выходного напряжения, вам нужен импульсный импульсный стабилизатор.
Наконец, если вам нужен чистый выход, но нужна энергоэффективность импульсного регулятора, используйте импульсный регулятор, а затем линейный регулятор для очистки напряжения питания.
Наконец, не забудьте загрузить бесплатный PDF-файл : Ultimate Guide по разработке и продаже нового электронного оборудования . Вы также будете получать мой еженедельный информационный бюллетень, в котором я делюсь премиальным контентом, недоступным в моем блоге.Другой контент, который может вам понравиться:
4.8 5 голоса
Рейтинг статьи
Можно ли сделать бестрансформаторный преобразователь 220 В в 12 В без стабилитрона?
Вам не обязательно иметь стабилитрон в цепи, если вы запитываете светодиоды.
Бестрансформаторный блок питания переменного тока без стабилитрона — это что-то вроде действительно хромого источника постоянного тока.
Светодиодылучше всего работают при питании от источника постоянного тока.
Вы можете приблизиться к источнику постоянного тока, используя резистор, включенный последовательно с источником напряжения. Типичная схема «источник постоянного напряжения и последовательный резистор» для управления светодиодами представляет собой своего рода источник постоянного тока с половинной оценкой.
В вашей примерной схеме C1 ограничивает ток. На частоте 50 Гц он имеет сопротивление около 32 кОм.Для 230 В переменного тока это означает пиковый ток около 20 миллиампер. Несмотря ни на что, вы не можете потреблять более 20 миллиампер из этой цепи непрерывно.
Если ваш светодиод может выдерживать 20 миллиампер, то выходное напряжение схемы упадет до прямого напряжения светодиода. Вам не нужно регулировать напряжение. Об этом позаботятся ограничение по току и светодиод.
Стабилитрон превращает источник тока в бестрансформаторном источнике питания в (почти) источник постоянного напряжения.
Обычно вы этого хотите. Микропроцессоры и другие устройства требуют постоянного напряжения, а не постоянного тока.
Вот схема, которую я проследил из сломанной светодиодной лампы 230 В переменного тока:
В нем используется бестрансформаторный источник питания без регулирования напряжения. Это зависит от того, насколько хорошо регулируется входное напряжение, чтобы обеспечить постоянный ток светодиодов. В нем нет стабилитрона для регулирования напряжения. Это делают светодиоды и (почти) постоянный ток.
Электропитание переменного тока в основном хорошее, но не всегда. Он получает всплески, шум и перенапряжение.
Эта схема практически не имеет защиты от перенапряжения, поэтому она сломалась.
В какой-то момент он получил слишком высокое напряжение и пропускал слишком большой ток к светодиодам. Это разрушило один светодиод, заставив меня заменить лампочку и взглянуть на схему.
Как отмечалось в комментариях, следует избегать бестрансформаторных источников питания.
Они опасны и потенциально могут убить вас, если коснуться любой точки внутри них — даже предположительно низкого выходного напряжения.
Если вы его построите, его следует эксплуатировать только в изолированном корпусе. Он не должен иметь никаких подключений к чему-либо за пределами коробки, кроме входа переменного тока.
Все точки в цепи должны всегда считаться находящимися под линейным напряжением.
KIA78 * pI Реферат: транзистор КИА78 * п ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П хб9д0н90н КИД65004АФ МОП-транзистор хб * 2Д0Н60П KIA7812API | Оригинал | 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E KIA78 * pI транзистор KIA78 * р ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П khb9d0n90n KID65004AF Транзистор MOSFET хб * 2Д0Н60П KIA7812API | |
кб * 9Д5Н20П Аннотация: Стабилитрон khb9d0n90n 6v транзистор khb * 2D0N60P KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема транзистора ktd998 | Оригинал | 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E хб * 9Д5Н20П khb9d0n90n Стабилитрон 6в хб * 2Д0Н60П транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI Схема КХБ9Д0Н90Н ktd998 транзистор | |
2225L-11-52 Реферат: 14005-1P1 PI96B30P00F00Z1 MD-25-M-3000X 143-022-03 395-044-558-201 621-025-260-043 627-037-220-047 213-020-602 PLCC-032-T-N | Оригинал | 10-ТТ PLCC-028-T-N SMP-28LCC-N SMP-32LCC-N PLCC-32-SMT-TT PLCC-032-T-N SMP-44LCC-N PLCC-44-SMT-TT PLCC-044-T-N PLCC-052-T-N 2225Л-11-52 14005-1П1 PI96B30P00F00Z1 MD-25-M-3000X 143-022-03 395-044-558-201 621-025-260-043 627-037-220-047 213-020-602 PLCC-032-T-N | |
ICME68H-R0-D1120NHA Аннотация: ICM-C68S-TS13-6N95D ICM-C68S-TS13-5034A ICM-C68S-TS13-6084B | Оригинал | 68-контурный 635 мм ICM-C68H-S112-400R1 ICME-C68L-300HA / C68R-300HA.20NHA / L0-D1120NHA / R0-D1121NHA / L0-D1121NHA 20RHA / L0-D1120RHA / R0-D1121RHA / L0-D1121RHA ICME68H-R0-D1120NHA ICM-C68S-TS13-6N95D ICM-C68S-TS13-5034A ICM-C68S-TS13-6084B | |
2005-85 129-005 Абстракция: 6086B 988002 | Оригинал | 68-контурный 635 мм ( ICM-C68H-S112-400N1 / 400R1 -C68L-300H / C68R-300H. ICM-C68H-S112-403N1 ICME-C68L-303H / C68R-303H. -D1120RH / L0-D1120RH / R0-D1121RH / L0-D1121RH 85 129-005 6086B 988002 | |
трансформатор переменного тока 220 постоянного тока 12 Аннотация: Трансформатор класса 130 (B) с центральным ответвлением Трансформатор с центральным ответвлением Трансформатор с центральным ответвлением 4812b 220110 трансформатор трансформатор с центральным ответвлением Stancor p-6378 силовой трансформатор Выходной трансформатор Stancor | Оригинал | Д-350 П-8634 GSD-500 ГИС-500 ГИСД-500 ГСД-750 ГИС-1000 GSD-1000 ГИСД-1000 ГСД-1500 трансформатор AC 220 dc 12 Трансформатор класса 130 (B) трансформатор с центральным ответвлением трансформатор с центральным ответвлением 4812b 220 110 трансформатор центральный ответвитель трансформатора Stancor p-6378 силовой трансформатор Выходной трансформатор Stancor | |
Продолжить PCD3 Аннотация: Эквивалент A / ICE2QS03 a / TDA7292 эквивалент TI040 TI041 a / 5r199p эквивалент эквивалент a / k5a50d эквивалент U16594EJ1V0UM IE-V850ES-G1 | Оригинал | 144 ГДж ЭА-144-20-0 GMA144-20-0 U16594EJ1V0UM Продолжить PCD3 Эквивалент A / ICE2QS03 эквивалент a / TDA7292 TI040 TI041 эквивалент a / 5r199p эквивалент эквивалент a / k5a50d U16594EJ1V0UM IE-V850ES-G1 | |
2010 — Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | 68-контурный 635 мм ICM-C68H-S112-400N1 / 400R1 -C68L-300HA / C68R-300HA.ICM-C68H-S112-403N1 ICME-C68L-303HA / C68R-303HA. 20NHA / L0-D1120NHA / R0-D1121NHA / L0-D1121NHA 20RHA / L0-D1120RHA / R0-D1121RHA / L0-D1121RHA | |
2009 — ICM-C68H-SS1A-4109t Аннотация: ICM-C68S-TS13-5033A ICME-C68R-303HA D1120 E60389 LR20812 ICM-C68S-TS | Оригинал | 68-контурный 635 мм ICM-C68H-S112-400N1 / 400R1 -C68L-300HA / C68R-300HA. ICM-C68H-S112-403N1 ICME-C68L-303HA / C68R-303HA.20NHA / L0-D1120NHA / R0-D1121NHA / L0-D1121NHA 20RHA / L0-D1120RHA / R0-D1121RHA / L0-D1121RHA ICM-C68H-SS1A-4109t ICM-C68S-TS13-5033A ICME-C68R-303HA D1120 E60389 LR20812 ICM-C68S-TS | |
4812b Аннотация: sta6013 P-8364 Stancor ppc-22 DSW-612 4190A P-8384 P-8362 GSD-100 stancor transformer | Оригинал | ЗВЕЗДА-9005 ЗВЕЗДА-9006 ЗВЕЗДА-9007 П-6133 П-6454 STA-4125T П-8638 ТГК130-230 П-8622 ТГК175-230 4812b sta6013 П-8364 Станкор ппк-22 DSW-612 4190A П-8384 П-8362 GSD-100 трансформатор stancor | |
Нет в наличии Аннотация: абстрактный текст недоступен | OCR сканирование | 14Б1-А | |
симистор демпфер варистор Аннотация: 3-х фазный тиристорный привод постоянного тока фототиристор PHOTOCOUPLER фототриак демпфер тиристорный симистор демпферный симистор триггерная схема Phototriac Coupler демпфер | Оригинал | ||
LC1D09JL Аннотация: абстрактный текст недоступен | Оригинал | LC1D09JL LC1D09JL | |
LC1D09MD Аннотация: LC1-D09 контактор philips 140Aac | Оригинал | LC1D09MD LC1D09MD LC1-D09 контактор philips 140 А перем. | |
2003 — QOB360 Аннотация: Автоматические выключатели квадратного сечения d qo центр нагрузки HQO206 schneider SHUNT TRIP QO2175SB CIRCUIT независимый расцепитель q1100an воздушный автоматический выключатель | Оригинал | QOB360 QOB360 Предохранители квадрат d qo центр нагрузки HQO206 schneider SHUNT TRIP QO2175SB СХЕМА независимый расцепитель q1100an воздушный выключатель | |
LC1DT20U7 Аннотация: IEC 60947-4-1 LC1-DT20 schneider lc1d | Оригинал | LC1DT20U7 LC1DT20U7 МЭК 60947-4-1 LC1-DT20 schneider lc1d | |
LC1-DT40 Аннотация: LC1Dt40 | Оригинал | LC1DT40C7 LC1-DT40 LC1Dt40 | |
LC1-D09 Аннотация: lc1d098 LC1D098ED | Оригинал | LC1D098ED LC1-D09 lc1d098 LC1D098ED | |
lc1d128 Аннотация: LC1D128M7 контактор LC1-D LC1-D128 контактор Philips 100A1 LC1-D12 | Оригинал | LC1D128M7 lc1d128 LC1D128M7 Контактор LC1-D lc1-d128 контактор philips 100A1 LC1-D12 | |
2002 — C9052-02 Аннотация: Hamamatsu Corporation ac dc частотомер Схема фотодиодов S5821 S2386 C9052-04 C9052-03 C9052 A9053-01 | Оригинал | C9052 C9052-04 A9053) C9052-01 / -02 / -03 A9053-01) C9052-01 C9052-02 C9052-03 SE-171 KACC1083E03 C9052-02 Hamamatsu Corporation ac dc Цепь частотомера фотодиоды S5821 S2386 C9052-03 A9053-01 | |
2003 — QO2175SB Аннотация: автоматический выключатель qo-mbgx HQO306 q1100an квадратный D qo 20-амперный выключатель «Автоматические выключатели» Автоматические выключатели QOB120VH квадратный d G1 центр нагрузки | Оригинал | QOB120VH 120 / 240В QO2175SB qo-mbgx автоматический выключатель HQO306 q1100an Выключатель Square D qo 20 ампер «Предохранители» Предохранители QOB120VH квадрат d G1 центр нагрузки | |
14B1-A Аннотация: J21A J41C J11-A j71A | Оригинал | ||
2013 — Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | IDCB75 — SA-ENG SA-IDCB62 | |
2003 — QO230 Аннотация: q1100an qo-mbgx square d qo МИНИАТЮРНЫЙ ВЫКЛЮЧАТЕЛЬ 0730DB0301 HQO306 «Автоматические выключатели», квадрат d G1 центр нагрузки, квадрат d кривые автоматического выключателя | Оригинал | QO230 120 / 240В QO230 q1100an qo-mbgx квадрат d qo МИНИАТЮРНЫЙ ВЫКЛЮЧАТЕЛЬ 0730DB0301 HQO306 «Предохранители» квадрат d G1 центр нагрузки кривые автоматического выключателя с квадратом d | |
2003 — центр нагрузки квадратный d qo Аннотация: «Автоматические выключатели» Автоматические выключатели QO240 HQO206 HQO306 Электрические выключатели Schneider QO2175SB квадратные d qo Главный автоматический выключатель на щитовой панели | Оригинал | QO240 120 / 240В квадрат d qo центр нагрузки «Предохранители» Предохранители QO240 HQO206 HQO306 Электрические выключатели Schneider QO2175SB квадрат d qo щитовой главный автоматический выключатель | |
