Принцип работы OLED-дисплеев: органические светодиоды в действии
OLED-дисплеи представляют собой революционную технологию отображения информации, основанную на органических светоизлучающих диодах. Как же устроены эти инновационные экраны?
В основе OLED лежат тонкие органические пленки, расположенные между двумя проводниками. При подаче электрического тока через эти слои происходит свечение органических соединений. Каждый пиксель OLED-дисплея способен самостоятельно излучать свет, что обеспечивает ряд уникальных преимуществ.
Ключевые компоненты OLED-дисплея:
- Анод (положительный электрод)
- Катод (отрицательный электрод)
- Слой органических соединений-эмиттеров
- Слои переноса зарядов
- Подложка (стеклянная или пластиковая)
Благодаря такой структуре OLED-дисплеи обладают рядом уникальных свойств. Они способны обеспечивать высочайшую контрастность изображения, широкие углы обзора и насыщенные цвета. При этом OLED-панели отличаются малой толщиной и низким энергопотреблением.
Преимущества OLED перед традиционными ЖК-дисплеями
OLED-технология имеет ряд существенных преимуществ по сравнению с жидкокристаллическими (ЖК) дисплеями. Какие же ключевые особенности выделяют OLED на фоне конкурентов?
Контрастность и качество изображения
OLED-дисплеи обеспечивают непревзойденную контрастность благодаря способности каждого пикселя полностью отключаться, создавая идеальный черный цвет. Это позволяет добиться потрясающей глубины и реалистичности изображения.
Время отклика и плавность картинки
Время отклика OLED-пикселей составляет менее 0,01 мс, что в 1000 раз быстрее, чем у ЖК-дисплеев. Это обеспечивает исключительную плавность движения без размытия и артефактов.
Энергоэффективность
OLED-дисплеи потребляют энергию только при отображении ярких участков изображения. Темные области не требуют питания, что значительно снижает общее энергопотребление устройства.
Углы обзора
Благодаря самосветящимся пикселям, OLED-экраны обеспечивают широчайшие углы обзора без искажения цветов и яркости.
Гибкость и тонкость конструкции
OLED-панели могут быть очень тонкими и даже гибкими, что открывает новые возможности для дизайна устройств.
Типы OLED-дисплеев: от пассивной до активной матрицы
В современной индустрии существует несколько типов OLED-дисплеев, каждый из которых имеет свои особенности и области применения. Какие же разновидности OLED-экранов наиболее распространены?
PMOLED (Passive-Matrix OLED)
Дисплеи с пассивной матрицей представляют собой простейший вариант OLED-технологии. Они состоят из полосок анода и катода, расположенных перпендикулярно друг другу. На пересечении этих полосок формируются пиксели.
- Преимущества: простота конструкции, низкая стоимость производства
- Недостатки: ограниченное разрешение, меньшая энергоэффективность
- Применение: небольшие дисплеи в портативных устройствах, индикаторы
AMOLED (Active-Matrix OLED)
Дисплеи с активной матрицей используют тонкопленочные транзисторы (TFT) для управления каждым пикселем. Это позволяет достичь высокого разрешения и улучшенной энергоэффективности.
- Преимущества: высокое разрешение, отличная цветопередача, быстрый отклик
- Недостатки: более сложное и дорогое производство
- Применение: смартфоны, планшеты, телевизоры
TOLED (Transparent OLED)
Прозрачные OLED-дисплеи способны пропускать свет, когда они выключены, и отображать информацию в активном состоянии.
- Преимущества: уникальные возможности для дизайна, применение в дополненной реальности
- Недостатки: сложность производства, ограниченная яркость
- Применение: витрины магазинов, автомобильные лобовые стекла, умные окна
Применение OLED-дисплеев в современной электронике
OLED-технология нашла широкое применение в различных областях электроники и не только. Где же мы можем встретить OLED-дисплеи в повседневной жизни?
Мобильные устройства
Смартфоны и планшеты стали одной из основных сфер применения OLED-дисплеев. Ведущие производители, такие как Samsung, Apple и Huawei, активно используют AMOLED-экраны в своих флагманских устройствах.
Телевизоры и мониторы
OLED-телевизоры завоевывают все большую популярность благодаря непревзойденному качеству изображения. LG, Sony и Panasonic предлагают широкий ассортимент OLED-моделей.
Носимая электроника
Умные часы и фитнес-браслеты часто оснащаются OLED-дисплеями благодаря их энергоэффективности и высокому качеству изображения даже на маленьких экранах.
Автомобильная промышленность
OLED-панели все чаще используются в информационно-развлекательных системах и приборных панелях современных автомобилей.
Виртуальная и дополненная реальность
VR- и AR-гарнитуры активно применяют OLED-дисплеи из-за их быстрого отклика и высокой контрастности, что критично для создания эффекта погружения.
Процесс производства OLED-панелей: от лаборатории до массового выпуска
Производство OLED-дисплеев представляет собой сложный технологический процесс, требующий высокой точности и чистоты. Как же создаются эти инновационные экраны?
Основные этапы производства OLED-панелей:
- Подготовка подложки (стекло или пластик)
- Нанесение слоя анода (обычно из прозрачного оксида индия и олова)
- Формирование тонкопленочных транзисторов (для AMOLED)
- Нанесение органических слоев методом вакуумного напыления или печати
- Нанесение катода
- Инкапсуляция для защиты от влаги и кислорода
- Тестирование и контроль качества
Проблемы и ограничения OLED-технологии: есть ли у нее недостатки?
Несмотря на множество преимуществ, OLED-технология сталкивается с рядом проблем и ограничений. Какие же основные недостатки присущи OLED-дисплеям?
Выгорание экрана
Одна из наиболее известных проблем OLED – эффект выгорания или остаточного изображения. При длительном отображении статичных элементов органические светодиоды могут деградировать неравномерно, что приводит к появлению «призрачных» изображений.
Ограниченный срок службы
Органические материалы, используемые в OLED, подвержены деградации со временем. Это может приводить к снижению яркости и изменению цветопередачи экрана.
Чувствительность к влаге и кислороду
OLED-материалы крайне чувствительны к воздействию влаги и кислорода, что требует применения сложных методов инкапсуляции для защиты дисплея.
Высокая стоимость производства
Технология производства OLED-дисплеев все еще остается достаточно дорогой, особенно для панелей большого размера.
Неравномерное изнашивание цветов
Разные органические материалы, отвечающие за красный, зеленый и синий цвета, деградируют с разной скоростью. Это может приводить к искажению цветового баланса со временем.
Будущее OLED-технологии: инновации и перспективы развития
OLED-технология продолжает активно развиваться, открывая новые горизонты в области отображения информации. Какие инновации ожидают нас в ближайшем будущем?

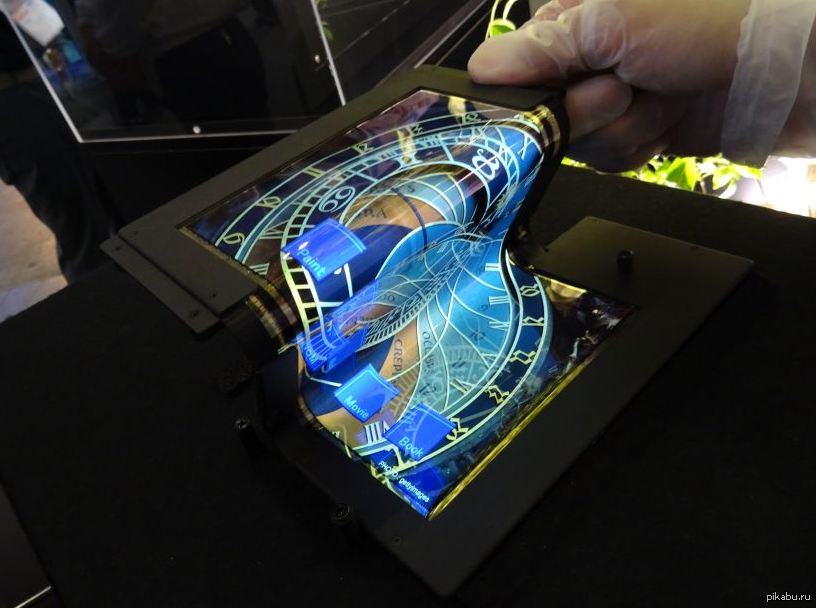

Гибкие и складные дисплеи
Развитие гибких OLED-панелей позволяет создавать инновационные устройства с складными экранами, такие как Samsung Galaxy Fold или Huawei Mate X. В будущем мы можем ожидать появления полностью гибких и даже скручиваемых дисплеев.
Печатные OLED
Технология печати OLED-дисплеев обещает значительно снизить стоимость производства и открыть новые возможности для создания дисплеев нестандартных форм и размеров.Микро-LED и квантовые точки
Интеграция технологий микро-LED и квантовых точек с OLED может привести к созданию гибридных дисплеев с еще более высокой яркостью, энергоэффективностью и долговечностью.
OLED-освещение
Помимо дисплеев, OLED-технология находит применение в области освещения, предлагая тонкие, гибкие и энергоэффективные источники света.
Прозрачные и двусторонние дисплеи
Дальнейшее развитие прозрачных OLED-панелей позволит создавать инновационные решения для умных окон, витрин и автомобильных стекол. Двусторонние OLED-дисплеи смогут отображать разную информацию с обеих сторон.
OLED-технология продолжает стремительно развиваться, предлагая все более совершенные решения для отображения информации. Несмотря на некоторые ограничения, преимущества OLED-дисплеев делают их одним из наиболее перспективных направлений в индустрии. С дальнейшим развитием технологий производства и материалов, мы можем ожидать появления еще более инновационных и впечатляющих применений OLED в будущем.
