Что такое OLED дисплей и как он работает с Arduino. Какие преимущества у OLED по сравнению с другими типами дисплеев. Как подключить OLED к Arduino и написать программу для вывода информации. Какие проекты можно реализовать с помощью Arduino и OLED дисплея.

Содержание

Что такое OLED дисплей и его основные характеристики

OLED (Organic Light Emitting Diode) — это технология дисплеев, использующая органические светодиоды для создания изображения. OLED дисплеи обладают рядом преимуществ по сравнению с традиционными ЖК-дисплеями:

  • Высокая контрастность и яркость
  • Широкий угол обзора (более 160°)
  • Низкое энергопотребление
  • Быстрый отклик
  • Тонкий форм-фактор

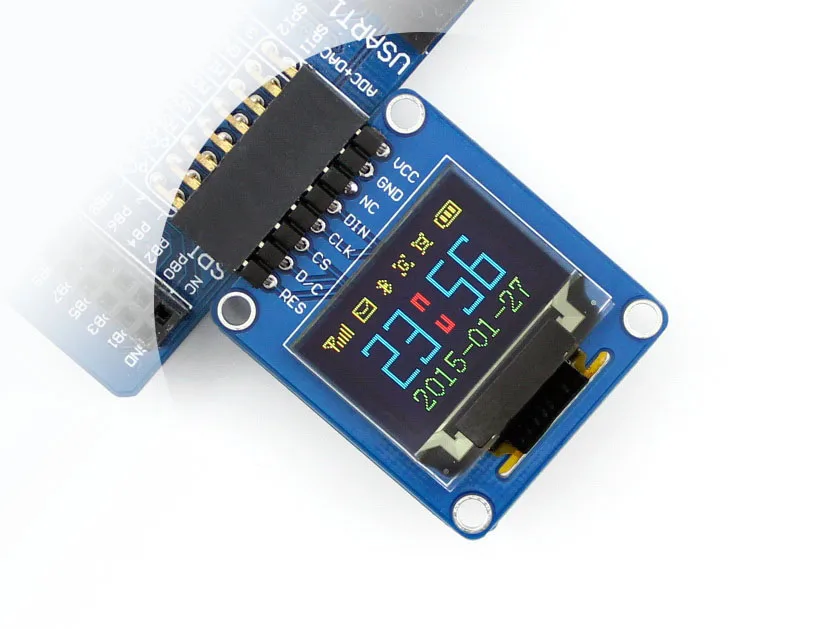

Одним из популярных OLED дисплеев для работы с Arduino является модуль размером 0,96 дюйма с разрешением 128×64 пикселя. Рассмотрим его основные характеристики:

  • Размер экрана: 0,96 дюйма
  • Разрешение: 128×64 пикселя
  • Угол обзора: >160°
  • Напряжение питания: 3,3-6В
  • Интерфейс: SPI или I2C
  • Контроллер: SSD1306
  • Рабочая температура: -30°C до +80°C

Преимущества использования OLED дисплеев с Arduino

OLED дисплеи отлично подходят для работы с Arduino благодаря ряду преимуществ:


  1. Низкое энергопотребление — идеально для автономных проектов
  2. Высокая контрастность — отличная читаемость даже при ярком освещении
  3. Компактные размеры — легко интегрировать в небольшие устройства
  4. Простота подключения — требуется всего 2-4 контакта для работы
  5. Широкий выбор библиотек для Arduino — упрощает программирование

Как выбрать подходящий OLED дисплей для проекта Arduino? Стоит учитывать следующие факторы:

  • Размер экрана и разрешение
  • Интерфейс подключения (SPI или I2C)
  • Напряжение питания
  • Наличие библиотек и примеров кода
  • Стоимость модуля

Подключение OLED дисплея к Arduino

Подключение OLED дисплея к Arduino зависит от используемого интерфейса. Рассмотрим два основных варианта:

Подключение по SPI интерфейсу:

  • VCC — питание 3,3В или 5В
  • GND — земля
  • CLK — пин 13 (SCK)
  • MOSI — пин 11 (MOSI)
  • RES — любой цифровой пин (например, 8)
  • DC — любой цифровой пин (например, 9)
  • CS — любой цифровой пин (например, 10)

Подключение по I2C интерфейсу:

  • VCC — питание 3,3В или 5В
  • GND — земля
  • SCL — пин A5 (SCL)
  • SDA — пин A4 (SDA)

Какой интерфейс лучше выбрать? SPI обеспечивает более высокую скорость передачи данных, но требует больше проводов. I2C проще в подключении, но работает медленнее. Для большинства проектов разница несущественна, поэтому часто выбирают I2C из-за простоты подключения.


Программирование OLED дисплея на Arduino

Для работы с OLED дисплеем на Arduino можно использовать различные библиотеки. Одной из самых популярных является Adafruit_SSD1306. Рассмотрим базовый пример вывода текста на экран:


#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
  Serial.begin(9600);

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0, 10);
  display.println("Hello, OLED!");
  display.display();
}

void loop() {
  // Основной код программы
}

Этот код инициализирует дисплей, очищает его и выводит текст «Hello, OLED!» в верхнем левом углу. Какие еще возможности предоставляет библиотека Adafruit_SSD1306?

  • Рисование геометрических фигур (линии, прямоугольники, круги)
  • Вывод текста разного размера и шрифта
  • Отображение изображений
  • Создание анимаций

Применение OLED дисплеев в проектах Arduino

OLED дисплеи находят широкое применение в различных проектах на базе Arduino. Вот несколько интересных идей:


  1. Умные часы — отображение времени, даты и уведомлений
  2. Метеостанция — вывод температуры, влажности и атмосферного давления
  3. Игровая консоль — создание простых игр на Arduino
  4. Система мониторинга — отображение показаний различных датчиков
  5. Цифровой термометр — измерение и вывод температуры

Как реализовать простой проект с OLED дисплеем? Рассмотрим пример цифрового термометра:


#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define DHTPIN 2
#define DHTTYPE DHT22

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  dht.begin();
}

void loop() {
  float temp = dht.readTemperature();

  display.clearDisplay();
  display.setTextSize(2);
  display.setTextColor(WHITE);
  display.setCursor(0, 0);
  display.print("Temp: ");
  display.print(temp);
  display.print(" C");
  display.display();

  delay(2000);
}

Этот код считывает температуру с датчика DHT22 и выводит ее на OLED дисплей. Обновление происходит каждые 2 секунды.


Оптимизация работы OLED дисплея с Arduino

При работе с OLED дисплеем важно учитывать некоторые особенности для оптимальной производительности:

  • Используйте двойную буферизацию для плавной анимации
  • Обновляйте только измененные области экрана
  • Применяйте сжатие данных для хранения изображений
  • Оптимизируйте частоту обновления дисплея
  • Используйте спящий режим дисплея для экономии энергии

Как реализовать двойную буферизацию? Вот пример кода:


#include <Adafruit_SSD1306.h>

Adafruit_SSD1306 display(128, 64, &Wire, -1);

void setup() {
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.setTextColor(WHITE);
}

void loop() {
  display.clearDisplay();

  // Рисуем в буфере
  display.drawCircle(64, 32, 10, WHITE);
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.print("FPS: ");
  display.print(1000 / millis());

  // Отображаем буфер на экране
  display.display();
}

Этот код демонстрирует базовое использование двойной буферизации для плавного обновления экрана.

Расширенные возможности OLED дисплеев в проектах Arduino

OLED дисплеи предоставляют широкие возможности для создания интерактивных проектов. Рассмотрим несколько интересных идей:


  1. Создание пользовательского интерфейса с кнопками и меню
  2. Отображение графиков и диаграмм в реальном времени
  3. Реализация скроллинга для отображения большого объема информации
  4. Использование анимированных иконок и спрайтов
  5. Интеграция с другими модулями (например, акселерометром для создания уровня)

Как создать простое меню на OLED дисплее? Вот пример кода:


#include <Adafruit_SSD1306.h>

Adafruit_SSD1306 display(128, 64, &Wire, -1);

const char* menuItems[] = {"Item 1", "Item 2", "Item 3", "Item 4"};
int selectedItem = 0;

void setup() {
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.setTextColor(WHITE);
}

void loop() {
  display.clearDisplay();

  for (int i = 0; i < 4; i++) {
    display.setCursor(10, i * 16);
    if (i == selectedItem) {
      display.setTextSize(2);
      display.print("> ");
    } else {
      display.setTextSize(1);
      display.print("  ");
    }
    display.println(menuItems[i]);
  }

  display.display();

  // Обработка навигации по меню
  // (добавьте код для считывания кнопок)
}

Этот код создает простое меню с возможностью выбора пунктов. Для полноценной работы необходимо добавить обработку кнопок навигации.
