Oled winstar. OLED-дисплеи Winstar: характеристики, преимущества и применение

Что такое OLED-дисплеи Winstar. Каковы их основные преимущества перед ЖК-дисплеями. Какие характеристики делают OLED-дисплеи Winstar привлекательными для промышленного применения. Как выбрать подходящую модель OLED-дисплея Winstar для вашего проекта.

Ключевые характеристики OLED-дисплеев Winstar

OLED-дисплеи Winstar обладают рядом важных характеристик, делающих их привлекательным выбором для различных применений:

• Высокая контрастность (от 2000:1 до бесконечности)
• Широкий температурный диапазон работы (-40°C до +80°C)
• Быстрое время отклика (менее 10 мкс)
• Ультратонкая конструкция (толщина менее 1 мм у некоторых моделей)
• Полные углы обзора (180° по горизонтали и вертикали)
• Встроенные наборы шрифтов (английский, европейский, японский, кириллица)
• Длительный срок службы (50 000 — 110 000 часов)
• Низкое энергопотребление

Преимущества OLED-дисплеев перед ЖК-технологией

OLED-дисплеи Winstar имеют ряд существенных преимуществ по сравнению с традиционными ЖК-дисплеями:

Идеальная чернота и высокая контрастность

В отличие от ЖК-дисплеев, где подсветка может просвечивать даже через черные пиксели, в OLED-дисплеях неактивные пиксели полностью отключаются, обеспечивая идеальную черноту. Это позволяет достичь невероятно высокой контрастности изображения.

Отсутствие подсветки

OLED-пиксели сами излучают свет, поэтому дисплеям не требуется дополнительная подсветка. Это позволяет сделать конструкцию значительно тоньше и снизить энергопотребление.

Стабильная работа при экстремальных температурах

OLED-дисплеи сохраняют высокую скорость отклика и качество изображения даже при очень низких температурах до -40°C, в то время как ЖК-дисплеи могут значительно замедляться или даже полностью прекращать работу.

Области применения OLED-дисплеев Winstar

Благодаря своим уникальным характеристикам, OLED-дисплеи Winstar находят применение во многих областях:

• Промышленная автоматизация
• Медицинское оборудование
• Автомобильная электроника
• Портативные устройства
• Измерительные приборы
• Бытовая техника
• Носимая электроника

Модельный ряд OLED-дисплеев Winstar

Компания Winstar предлагает широкий выбор OLED-дисплеев различных типов и размеров:

Символьные OLED-дисплеи

Символьные дисплеи предназначены для отображения текстовой информации и простых символов. Winstar производит модели с различным количеством строк и символов, например:

• WEH000802A — 8×2 символов
• WEH001602A — 16×2 символов
• WEH002004A — 20×4 символов

Графические OLED-дисплеи

Графические дисплеи позволяют отображать не только текст, но и изображения. В линейке Winstar представлены модели с различным разрешением:

• WEO012832A — 128×32 пикселей
• WEO012864C — 128×64 пикселей
• WEO128128A — 128×128 пикселей

Как выбрать подходящий OLED-дисплей Winstar

При выборе OLED-дисплея Winstar следует учитывать несколько ключевых факторов:

Тип отображаемой информации

Если вам нужно отображать только текст и простые символы, символьный дисплей будет оптимальным выбором. Для более сложной графики лучше подойдет графический дисплей.

Размер дисплея и разрешение

Выбирайте размер и разрешение исходя из количества информации, которую нужно отображать одновременно, и доступного места в вашем устройстве.

Интерфейс подключения

Убедитесь, что выбранная модель поддерживает нужный вам интерфейс (например, I2C, SPI или параллельный).

Условия эксплуатации

Учитывайте диапазон рабочих температур и другие условия, в которых будет использоваться дисплей.

Особенности монтажа и подключения OLED-дисплеев Winstar

При работе с OLED-дисплеями Winstar следует учитывать несколько важных моментов:

Защита от статического электричества

OLED-дисплеи чувствительны к статическому электричеству. При монтаже необходимо использовать антистатические меры предосторожности.

Правильное подключение питания

Важно соблюдать полярность и не превышать максимально допустимое напряжение питания, указанное в документации.

Использование буферных элементов

При подключении дисплея к микроконтроллеру рекомендуется использовать буферные элементы для защиты от перенапряжения.

Программирование OLED-дисплеев Winstar

Для работы с OLED-дисплеями Winstar можно использовать различные подходы к программированию:

Использование готовых библиотек

Для популярных платформ, таких как Arduino или Raspberry Pi, существуют готовые библиотеки, значительно упрощающие работу с дисплеями.

Прямое управление через регистры

Для более глубокого контроля над дисплеем можно использовать прямое управление через регистры контроллера, следуя документации производителя.

Создание собственных драйверов

Для специфических приложений может потребоваться разработка собственных драйверов, оптимизированных под конкретные задачи.

Сравнение OLED-дисплеев Winstar с другими производителями

OLED-дисплеи Winstar имеют ряд преимуществ по сравнению с продукцией других производителей:

• Широкий ассортимент моделей разных размеров и типов
• Высокое качество изготовления и надежность
• Подробная техническая документация
• Хорошая поддержка со стороны производителя
• Конкурентные цены при высоком качестве

Заключение

OLED-дисплеи Winstar представляют собой современное и эффективное решение для отображения информации в различных устройствах. Благодаря своим уникальным характеристикам, таким как высокая контрастность, широкий угол обзора и стабильная работа при экстремальных температурах, они находят применение во многих областях промышленности и потребительской электроники.

При выборе OLED-дисплея Winstar важно учитывать конкретные требования вашего проекта, включая тип отображаемой информации, условия эксплуатации и интерфейс подключения. Правильный выбор модели и соблюдение рекомендаций по монтажу и программированию позволят максимально эффективно использовать возможности этих инновационных дисплеев.

OLED дисплей 0.96, OLED дисплей 128×64

На главную страницу Продукция OLED Дисплей Графический OLED дисплей WEO012864C

Артикул. WEO012864C

►Тип: Графический
►Тип монтажа контроллера: COG
►Диагональ: 0.96 дюйма
►Разрешение: 128 x 64 точек
►Встроенный контроллер Sh2106
►3V power supply
►1/64 duty
►Интерфейс: 6800, 8080, SPI, I2C
►Цвет дисплея: Белый
►Other FPC options available in below table

Описание

     FPC Options

Чертеж

WEO012864C with Hotbar FPC

Data source ref: WEO012864CWAP3N00001



WEO012864C with ZIF FPC

Data source ref: WEO012864CWAP3N00F00

Технические характеристики

Функции контроллера контактного интерфейса

No.	Символы	Описание
1	NC	No connection
2	C1N	Connect to charge pump capacitor. These pins are not used and should be disconnected when Vpp is supplied externally.
3	C1P
4	C2P	Connect to charge pump capacitor. These pins are not used and should be disconnected when Vpp is supplied externally.
5	C2N
6	VDD2	3.0 – 4.7V power supply pad for Power supply for charge pump circuit. This pin should be disconnected when VPP is supplied externally
7	NC	No connection
8	VSS	Ground.
9	VDD1	Power supply input: 1.65 — 3.5V
10	NC	No connection
11	IM1	These are the MPU interface mode select pads.   8080 12C 6800 4-wire SPI IM1 1 1 0 0 IM2 1 0 1 0
12	IM2
13	CSB	This pad is the chip select input. When CSB = “L”, then the chip select becomes active, and data/command I/O is enabled.
14	RESB	This is a reset signal input pad. When RES is set to “L”, the settings are initialized. The reset operation is performed by the RES signal level.
15	A0	This is the Data/Command control pad that determines whether the data bits are data or a command. A0 = “H”: the inputs at D0 to D7 are treated as display data. A0 = “L”: the inputs at D0 to D7 are transferred to the command registers. In I2C interface, this pad serves as SA0 to distinguish the different address of OLED driver.
16	WRB	This is a MPU interface input pad. When connected to an 8080 MPU, this is active LOW. This pad connects to the 8080 MPU WR signal. The signals on the data bus are latched at the rising edge of the WR signal. When connected to a 6800 Series MPU: This is the read/write control signal input terminal. When R/W = “H”: Read. When R/W = “L”: Write.
17	RDB	This is a MPU interface input pad. When connected to an 8080 series MPU, it is active LOW. This pad is connected to the RD signal of the 8080 series MPU, and the data bus is in an output status when this signal is “L”. When connected to a 6800 series MPU , this is active HIGH. This is used as an enable clock input of the 6800 series MPU. When RD = “H”: Enable. When RD = “L”: Disable.
18	D0	This is an 8-bit bi-directional data bus that connects to an 8-bit or 16-bit standard MPU data bus. When the serial interface is selected, then D0 serves as the serial clock input pad (SCL) and D1 serves as the serial data input pad (SI). At this time, D2 to D7 are set to high impedance. When the I2C interface is selected, then D0 serves as the serial clock input pad (SCL) and D1 serves as the serial data input pad (SDAI). At this time, D2 to D7 are set to high impedance.
19	D1
20	D2
21	D3
22	D4
23	D5
24	D6
25	D7
26	IREF	This is a segment current reference pad. A resistor should be connected between this pad and VSS. Set the current at 18.75uA.
27	VCOMH	This is a pad for the voltage output high level for common signals. A capacitor should be connected between this pad and VSS.
28	VPP	OLED panel power supply. Generated by internal charge pump. Connect to capacitor. It could be supplied externally.
29	NC	No connection
30	NC	No connection

Механические характеристики

Наименование	Измерения	Единица
Разрешение	128 x 64	－
Габариты	26. 70 × 19.26 ×1.26	mm
Активная область	21.74 × 10.86	mm
Размер пикселя	0.148 × 0.148	mm
Шаг пикселя	0.170 × 0.170	mm
Матрица	Пассивная
Цвет дисплея	монохромные
Рабочий цикл	1/64 Duty
IC-Контроллер	Sh2106
Интерфейс	6800, 8080, SPI, I2C
Диагональ	0.96 дюйма

Абсолютные максимальные значения

Параметр	Символы	Минимальный	Максимальный	Единица
Напряжение питания логических схем	VDD1	-0. 3	3.6	V
Power supply for charge pump circuit	VDD2	-0.3	4.8	V
Напряжение питания дисплея	VPP	-0.3	14.5	V
Диапазон рабочих температур	TOP	-40	+80	°C
Температура хранения	TSTG	-40	+85	°C

Электронные характеристики

DC Электронные характеристики

Наименование	Символы	Кондиция	Минимальный	Типичный	Максимальный	Единица
Напряжение питания логических схем	VDD1	－	2. 8	3.0	3.3	V
Power supply for charge pump circuit	VDD2	－	3.5	3.8	4.2	V
Charge Pump Output Voltage for Display (Generated by Internal DC/DC)	Charge Pump VPP	－	7.5	8	8.5	V
Вход высокого уровня	VIH	－	0.8xVDD1	－	VDD1	V
Вход низкого уровня	VIL	－	VSS	－	0.2xVDD1	V
Выход высокого уровня	VOH	－	0.8xVDD1	－	VDD1	V
Выход низкого уровня	VOL	－	VSS	－	0. 2xVDD1	V
Operating Current for VDD2 Display 50% ON	IDD2	－	－	10	16	mA

FPC Options:

Drawing	FPC Length	PIN	Pitch	ZIF FPC or HOTBAR FPC	Interface	FPC No.	Create Date
	13	30	0.7	HOTBAR FPC	6800, 8080, 4-Wire SPI, I2C	FPC2070003001XXXXX09	20180613
	40.95	30	0.5	ZIF	6800, 8080, SPI, I2C	FPC2050003011XXXXX23	20190412

Search keyword: 128×64 oled, oled 128×64, 0. 96 oled, 0.96″ oled, 0.96 дюйма oled, oled 0.96, oled 0.96″

go top

Поиск продукта

Поиск продукта

• TFT дисплей
• OLED Дисплей
• Умные дисплеи
• Графический дисплей
• Cимвольные LCD модули
• COG LCD модуль
• VATN Дисплей
• FSC LCD дисплей
• Кодовое обозначение
• Индивидуальный дизайн
• Новинки

1.2″ 8×2 символьные OLED дисплеи — COB

На главную страницу Продукция OLED Дисплей Символьный OLED дисплей WEH000802A

Артикул. WEH000802A

►Тип: Символьный
►Тип монтажа контроллера: COB
►8 символов x 2 линии
►Встроенный контроллер WS0010-TX
►5V power supply
►1/16 duty cycle
►Интерфейс: 6800, на выбор 8080, SPI
►Совместим с STN LCD WH0802A
►Цвет дисплея: Белый / Желтый / Синего / Зеленый

Чертеж

Data source ref: WEH000802AWPP5N00100

Технические характеристики

Функции контроллера контактного интерфейса

Pin No.	Символы	Level	Описание
1	VSS	0V	Ground
2	VDD	5.0V	Supply Voltage for logic
3	NC	－
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read(Module→MPU) L: Write(MPU→Module)
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bit 0
8	DB1	H/L	Data bit 1
9	DB2	H/L	Data bit 2
10	DB3	H/L	Data bit 3
11	DB4	H/L	Data bit 4
12	DB5	H/L	Data bit 5
13	DB6	H/L	Data bit 6
14	DB7	H/L	Data bit 7
15	NC	－
16	NC	－

Механические характеристики

Наименование	Измерения	Единица
количество символов	8 символов x 2 линии	－
Габариты	58. 0 x 32.0 x 10.0(MAX)	mm
Видимая область	38.0 x 16.0	mm
Активная область	28.16 x 11.86	mm
Размер пикселя	0.56 x 0.66	mm
Шаг пикселя	0.60 x 0.70	mm
Размер символов	2.96 x 5.56	mm
шаг расположения символов	3.6 x 6.3	mm
Тип дисплея	OLED , монохромные
Duty	1/16
IC	WS0010-TX
Интерфейс	6800, на выбор 8080, SPI
Диагональ	1.2 дюйма

Абсолютные максимальные значения

Наименование	Символы	Минимальный	Максимальный	Единица
Диапазон рабочих температур	TOP	-40	+80	°C
Температура хранения	TST	-40	+85	°C
Напряжение питания логических схем	VDD-VSS	-0. 3	5.3	V

Электронные характеристики

Наименование	Символы	Кондиция	Минимальный	Типичный	Максимальный	Единица
Напряжение питания логических схем	VDD-VSS	－	4.8	5.0	5.3	V
Высокое входное напряжение	VIH	－	0.8xVDD	－	VDD	V
Низкое входное напряжение	VIL	－	GND	－	0.2xVDD	V
Высокое напряжение на выходе	VOH	IOH=-0.5mA	0.8xVDD	－	VDD	V
Низкое напряжение на выходе	VOL	IOL=0. 5mA	GND	－	0.2xVDD	V
50% Check Board Operating Current	IDD	VDD=5V	－	19	28.5	mA

Search Keyword: 8×2 oled, oled 8×2

Похожие продукты

WEG005016A

WH0802A1

go top

Поиск продукта

Поиск продукта

• TFT дисплей
• OLED Дисплей
• Умные дисплеи
• Графический дисплей
• Cимвольные LCD модули
• COG LCD модуль
• VATN Дисплей
• FSC LCD дисплей
• Кодовое обозначение
• Индивидуальный дизайн
• Новинки

WEH000802AWPP5N00100 — Символьный дисплей Winstar Longlife OLED — Unisystem

Символьный дисплей OLED Longlife WEH000802AWPP5N00100 представляет собой OLED-дисплей Winstar Co. размером 8×2 (8 символов x 2 строки), тип COB (Chip On Board) и имеет белый цвет отображаемого содержимого . Модуль оснащен контроллером WS0010, который позволяет использовать следующие интерфейсы: 4-битный и 8-битный. Этот продукт является рекомендуемой заменой 1:1 для WEH000802AWPP5N00000!

Спецификация

90 Активная область

Символы x строки	8×2
Цвет содержимого	Белый
Тип модуля COB 8 p на плате
Интерфейс	6800, 8080
Контроллер	WS0010
Блок питания	3В, 5В	28,16×11,86
Рабочая темп. (°C)	-40~80
Темп. (°C)	-40~80
Производитель	Winstar

Промышленный температурный диапазон обеспечивает длительный срок службы и отсутствие проблем при эксплуатации панели

OLED диапазон (-40°С ~ 80°С). Таким образом, температурный диапазон OLED-дисплеев намного шире, чем у большинства широкотемпературных промышленных ЖК-дисплеев. OLED-модули могут успешно применяться в транспортной, автомобильной и других отраслях промышленности.

Высокая контрастность

Основное различие между технологиями LCD и OLED заключается в генерации света. Стандартной ЖК-панели требуется подсветка для освещения ее пикселей и, таким образом, отображаемого изображения. Тогда как в технологии OLED сами пиксели являются источником излучаемого соответствующего цвета света.

Подсветка ЖК-модуля приводит к тому, что получаемая чернота никогда не бывает идеальной, так как часть света пробивается через матрицу. Эта особенность становится особенно заметной в темной комнате. С другой стороны, технология OLED позволяет полностью отключить выбранные пиксели, так что ячейка излучает 0 кд/м2, достигая эффекта идеальной черноты. Идеальная чернота и яркость, сравнимая с ЖК-дисплеем, обеспечивают гораздо более высокую контрастность и читаемость. В зависимости от внешнего освещения, статическая контрастность OLED-экрана составляет от 2000:1 до бесконечности, достигая максимально возможного значения в современных технологиях.

Быстрое время отклика

Органические материалы, используемые в OLED-дисплеях, излучают собственный свет. Это означает, что нет необходимости использовать дополнительный слой подсветки. Эта особенность очень благоприятно сказывается на толщине всего модуля. В некоторых моделях он даже меньше 1 мм. Современные дисплеи с небольшой толщиной намного удобнее и универсальнее в дизайне и монтаже конечного приложения, обеспечивая результат, соответствующий последним тенденциям промышленного дизайна.

Ультратонкие

Светодиодные экраны отличаются меньшим временем отклика по сравнению с ЖК-матрицами. Время реакции ЖК-дисплея находится в диапазоне от нескольких до нескольких сотен миллисекунд и зависит от свойств жидких кристаллов. С другой стороны, время отклика OLED-модулей составляет менее 10 мкс. Время отклика ЖК-дисплея быстро увеличивается при отрицательных температурах, что может привести даже к полной остановке отображаемого контента или, как минимум, появлению ореолов. OLED-дисплеи не имеют этой неисправности и работают на полной скорости даже при температуре -40 °C.

Полные углы обзора

В OLED-дисплеях каждый пиксель излучает индивидуальный свет только своей поверхностью, так что отображаемое изображение полностью читается под любым углом обзора. Для сравнения, в ЖК-технологии светоизлучающий слой расположен снизу, а на этот слой нанесена светопропускающая и цветофильтрующая матрица. Создаваемое на таком дисплее изображение характеризуется очень хорошими оптическими параметрами только при взгляде на него под прямым углом. Любой другой угол обзора приводит к снижению светопропускания. Это приводит к видимому ухудшению качества изображения, что выражается в снижении яркости и контрастности.

Встроенные шрифты

Все стандартные OLED-дисплеи Winstar имеют встроенные 4 набора шрифтов: английский, европейский, японский и кириллица. Благодаря использованию многих языков это решение расширяет диапазон приложений на различных рынках. Выбранные символы из расширенного набора шрифтов также могут использоваться разработчиками приложений в качестве значков. Кроме того, встроенные шрифты значительно ускоряют разработку приложений на графических дисплеях. Нет необходимости разрабатывать и программировать собственные шрифты, пользователь может просто выбрать и применить подходящий.

Долгая жизнь

История OLED-дисплеев относительно коротка. Первоначально основным недостатком этой технологии был короткий срок службы ячеек OLED (особенно для синего цвета), что значительно сузило область применения. Проведенные исследования устранили это препятствие. В настоящее время, вопреки расхожим мнениям и мифам, технология OLED настолько усовершенствована, что может успешно использоваться в промышленных приложениях. В настоящее время OLED-дисплеи по всем параметрам превосходят ЖК-модули, а их живучесть колеблется от 50 000 до 110 000 часов (в зависимости от цвета).

Низкое энергопотребление

Благодаря использованию специального органического материала технология OLED позволяет автоматически генерировать свет. OLED-панели не требуют подсветки и потребляют ровно столько энергии, сколько необходимо светящимся в данный момент пикселям. Благодаря этому решению среднее энергопотребление OLED-панелей значительно ниже по сравнению с ЖК-панелями со стандартной подсветкой.

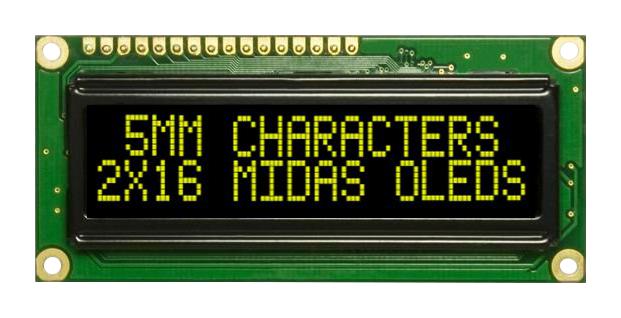

WEH001602EWPP5N00100 | OLED-модуль WINSTAR 16×2 символов, белый

WEH001602EWPP5N00100 | WINSTAR OLED-модуль 16×2 символов, белый | 227807

• Поиск

Производители Новые поступления и предложения Статьи Контакт О нас Карьера

Заказ на импорт Запрос цены

Изображение только для иллюстрации, пожалуйста, смотрите технические характеристики в деталях продукта.

Модуль OLED 16×2 символов Белый 5 В

Номер для заказа:	227807
В наличии	83 шт.	1 шт.
Допустимое количество для заказа:	1 шт. (1, 2, 3 … шт.)
Категория:	Буквенно-цифровые модули OLED
Информация о продукте:	В наличии
Производитель (Марка):	WINSTAR
Сопутствующие / дополнительные продукты:	Показать

Цена без НДС

3″>

9000 0159
1 шт.+	15,20 €
5 шт.+	14,00 €
25 шт.+	12,30 €
Стандартная упаковка производителя

Показать стоимость доставки

Узнать цену

Нужны лучшие цены?

Как зарегистрированный клиент вы получите скидку до 20% на большинство товаров в наличии.

Цены указаны без учета. НДС. Цены на товары, которых нет на нашем складе, могут отличаться от указанных. Мы гарантируем цены только для количества на складе.

ЗАКАЗ: шт. 15,20 €

В вашей корзине уже 0 шт.

В вашем ценовом предложении уже 0 шт.0003

Вы уже заказали: 0 шт.

Ценовое предложение было создано для этого продукта

WINSTAR

Изображение является иллюстративным, пожалуйста, смотрите технические характеристики в описании продукта.

5 5 91108 83 шт.

56

Артикул:	227807
В наличии

33

3 информация:

Минимальный заказ:	1 шт.
Допустимое количество для заказа:	1 шт. (1, 2, 3 … шт.)
Категория:	Буквенно-цифровые модули OLED 09
В наличии
Производитель (торговая марка):	WINSTAR
Сопутствующие/дополняющие товары:	Показать

Цена без НДС 30

6

1 шт.+ 15,20 € 5 шт.+ 90,14

8 14,20 €

25 шт.+ 12,30 € Стандартная упаковка производителя

Показать стоимость доставки

Узнать цену

Нужны лучшие цены?

Как зарегистрированный клиент вы получите скидку до 20% на большинство товаров в наличии.
