Что такое омическое сопротивление проводника. Как рассчитать омическое сопротивление по формуле. От чего зависит удельное сопротивление материалов. Какие приборы используются для измерения сопротивления. Как применяется закон Ома в электротехнике.
Что такое омическое сопротивление
Омическое сопротивление — это физическая величина, характеризующая способность проводника препятствовать прохождению электрического тока. Оно измеряется в Омах (Ом) и обозначается буквой R.
Омическое сопротивление возникает из-за столкновения свободных электронов с ионами кристаллической решетки проводника. При этом часть энергии электрического тока переходит в тепловую энергию.
Формула для расчета омического сопротивления
Основная формула для расчета омического сопротивления проводника выглядит следующим образом:
R = ρ * l / S
Где:
- R — омическое сопротивление, Ом
- ρ (ро) — удельное сопротивление материала проводника, Ом*м
- l — длина проводника, м
- S — площадь поперечного сечения проводника, м²
Из формулы видно, что сопротивление проводника:
- Прямо пропорционально его длине
- Обратно пропорционально площади поперечного сечения
- Зависит от материала (удельного сопротивления)
От чего зависит удельное сопротивление
Удельное сопротивление ρ — это характеристика материала проводника. Оно показывает сопротивление проводника единичной длины и единичного сечения.
Удельное сопротивление зависит от:
- Типа материала (металл, полупроводник и т.д.)
- Температуры
- Наличия примесей
- Внешних воздействий (давление, магнитное поле)
Для большинства металлов удельное сопротивление увеличивается с ростом температуры. Для полупроводников — наоборот, уменьшается.
Таблица удельных сопротивлений материалов
Вот примеры удельных сопротивлений некоторых распространенных материалов при температуре 20°C:
- Серебро — 1.6 * 10⁻⁸ Ом*м
- Медь — 1.7 * 10⁻⁸ Ом*м
- Золото — 2.4 * 10⁻⁸ Ом*м
- Алюминий — 2.8 * 10⁻⁸ Ом*м
- Вольфрам — 5.5 * 10⁻⁸ Ом*м
- Железо — 9.8 * 10⁻⁸ Ом*м
- Константан — 49 * 10⁻⁸ Ом*м
- Нихром — 110 * 10⁻⁸ Ом*м
Как измерить омическое сопротивление
Для измерения омического сопротивления используются специальные приборы:
Омметр
Простейший прибор для прямого измерения сопротивления. Подключается к проводнику и показывает его сопротивление в Омах.
Мультиметр
Многофункциональный измерительный прибор. Позволяет измерять сопротивление, напряжение, силу тока и другие параметры.
Мегаомметр
Используется для измерения больших сопротивлений (до нескольких тераом). Применяется для проверки изоляции кабелей и электрооборудования.
Метод вольтметра-амперметра
Косвенный метод измерения. Сопротивление вычисляется по закону Ома на основе измеренных значений напряжения и силы тока.
Закон Ома для участка цепи
Закон Ома устанавливает связь между силой тока, напряжением и сопротивлением на участке электрической цепи:
I = U / R
Где:
- I — сила тока, А
- U — напряжение, В
- R — сопротивление, Ом
Закон Ома показывает, что:
- Сила тока прямо пропорциональна напряжению
- Сила тока обратно пропорциональна сопротивлению
Это базовый закон электротехники, который широко применяется при расчетах электрических цепей.
Применение омического сопротивления
Знание омического сопротивления важно во многих областях электротехники и электроники:
- Расчет и проектирование электрических цепей
- Выбор проводов и кабелей нужного сечения
- Разработка резисторов и других пассивных компонентов
- Создание нагревательных элементов
- Измерение температуры с помощью термосопротивлений
- Диагностика неисправностей в электрооборудовании
Как уменьшить омическое сопротивление проводника
Для снижения омического сопротивления проводника можно использовать несколько способов:
- Увеличить площадь поперечного сечения
- Уменьшить длину проводника
- Выбрать материал с меньшим удельным сопротивлением
- Понизить температуру (для металлов)
- Использовать параллельное соединение проводников
Оптимальный способ выбирается в зависимости от конкретной задачи и условий применения.
Особенности омического сопротивления в цепях переменного тока
В цепях переменного тока, помимо омического сопротивления, возникают дополнительные виды сопротивления:
- Индуктивное сопротивление (в катушках индуктивности)
- Емкостное сопротивление (в конденсаторах)
Эти виды сопротивления зависят от частоты переменного тока. Их сумма с омическим сопротивлением дает полное сопротивление цепи переменного тока.
Заключение
Омическое сопротивление — фундаментальная характеристика проводников и электрических цепей. Понимание его природы, способов расчета и измерения необходимо для эффективной работы с электрическими системами.
Знание закона Ома и умение применять его на практике — важнейший навык для специалистов в области электротехники и электроники. Это позволяет проектировать надежные и эффективные электрические устройства.
Что такое омическое сопротивление — Самое простое объяснение
Содержание:
Сопротивление
Представьте, что есть труба, в которую затолкали камни. Вода, которая протекает по этой трубе, станет течь медленнее, потому что у нее появилось сопротивление. Точно также будет происходить с электрическим током.
- Сопротивление — физическая величина, которая показывает способность проводника пропускать электрический ток. Чем выше сопротивление, тем ниже эта способность.
Теперь сделаем «каменный участок» длиннее, то есть добавим еще камней. Воде будет еще сложнее течь.
Сделаем трубу шире, оставив количество камней тем же — воде полегчает, поток увеличится.
Теперь заменим шероховатые камни, которые мы набрали на стройке, на гладкие камушки из моря. Через них проходить тоже легче, а значит сопротивление уменьшается.
Электрический ток реагирует на эти параметры аналогичным образом: при удлинении проводника сопротивление увеличивается, при увеличении поперечного сечения (ширины) проводника сопротивление уменьшается, а если заменить материал — изменится в зависимости от материала.
2.
Знайте!СИ — международная система единиц. «Перевести в СИ» означает перевод всех величин в метры, килограммы, секунды и другие единицы измерения без приставок. Исключение составляет килограмм с приставкой «кило».
- Удельное сопротивление проводника — это физическая величина, которая показывает способность материала пропускать электрический ток. Это табличная величина, она зависит только от материала.
Основное понятие
Еще со времен общеобразовательной школы, а именно такого предмета, как физика, в нашей памяти присутствует информация про удельное сопротивление проводника. Некоторые уже и не вспомнят точного определения, однако на всю жизнь запомнили, что собой представляет данный термин. Рассмотрим более подробно, как звучит определение данного термина – это физическая составляющая, которая характеризует свойства проводящего составляющего, оказывать препятствие при прохождении электроэнергии. Равняется данное значение присутствующему напряжению на концах провода и силе тока, который протекает по данному элементу.
В этом конкретном случае мы рассмотрели, от чего зависит сопротивление используемого проводника. Кроме того, на уроках физики предоставлялись специальные формулы, которые позволяли вычислять необходимые значения данной величины, зная лишь отдельные переменные. Если в повседневной жизни большинству это может и не потребоваться, то в ряде исключительных случаев, при проведении самостоятельно ремонтных работ, предоставленная ранее информация может потребоваться. Тем, кто сталкивается с электроэнергией на постоянной основе, требуется знать все сведения о данном значении.
Важно. Ранее мы рассмотрели, что такое сопротивление, однако, чтобы более точно понимать этот термин, следует также рассмотреть дополнительную информацию, а кроме того, порядок вычисления и используемые материалы.
Омичность – одно из индуктивных свойств электрических цепей.
Когда переменное напряжение подается на электрическую цепь, если ток, проходящий через цепь, находится в одной фазе с приложенным напряжением, это означает, что цепь ведет себя омически.
Омические цепи содержат элементы сопротивления. Однако, даже если в электрической цепи есть резисторы, конденсаторы и элементы катушки, цепь может вести себя как омическая. В таком случае это означает, что емкостные и индуктивные эффекты нейтрализуют друг друга.
Другими словами, это означает, что индуктивное и емкостное сопротивления компенсируют друг друга.
Виды сопротивлений
Всего есть четыре вида сопротивления:
- Омическое. Это R постоянного тока.
- Активное. Это R переменного тока.
- Индуктивное (XL). Это отношение самоиндукционного тока катушки к току от генератора.
- Емкостное. Это отношение силы конденсатора к его заряду.
От чего зависит
Электрическое сопротивление используемых проводников – это не постоянная величина, она зависит от ряда отдельных моментов. Рассмотрим более подробно зависимость данного значения:
- Материал, который используется в качестве проводящего элемента для электротока.
- Длина, а кроме этого, площадь поперечного сечения используемой проводки, которые присутствуют в цепи.
- Порядок соединения резисторов и проводки (параллельное или последовательное совмещение).
- Кроме того, выделяется зависимость проводника от температуры, которая присутствует внутри проводящего элемента.
- Нагрузка, которая подается от источника питания на концы проводящего элемента, где вычисляется размер.
- Сила электрического тока, которая присутствует внутри единой замкнутой цепи, используемой для вычисления значений.
- Имеющаяся атмосфера (к примеру, в минусовую погоду и в жаркий день сопротивляемость некоторых материалов отличается).
- Возраст используемого источника прохода энергии (как известно, любой материал со временем разрушается, из-за чего его сопротивляемость снижается).
Важно. В качестве проводящих материалов на практике практически всегда используются металлы, так как эти элементы обладают наименьшим размером, что позволяет свободно перемещать по ним электроэнергию.
Закон Ома.
И тут на помощь нам приходит основополагающий закон всей электроники – закон Ома:
Сила тока в цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению рассматриваемого участка цепи.
Рассмотрим простейшую электрическую цепь:Как следует из закона Ома напряжение и сила тока в цепи связаны следующим образом:
I = frac{U}{R}
Пусть напряжение составляет 10 В, а сопротивление цепи равно 200 Ом. Тогда сила тока в цепи вычисляется следующим образом:
I = frac{10}{200} = 0.05 = 50medspaceмА

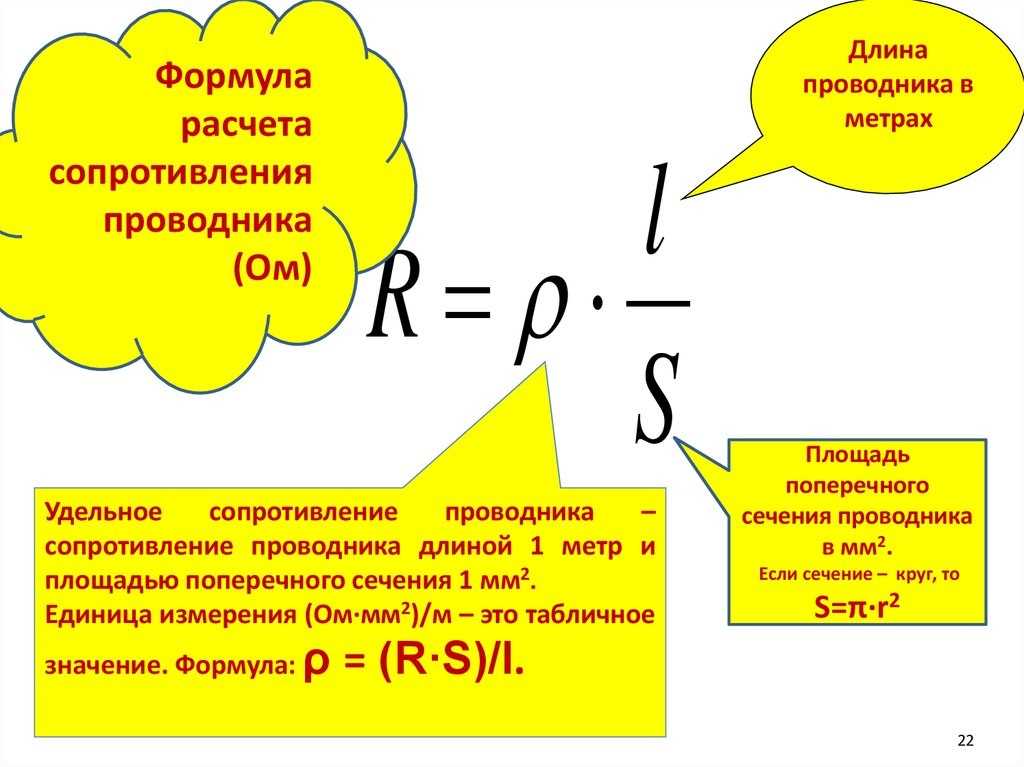

Формула для расчета
Любые вычисления начинаются с формулы. Основной формулой для расчета сопротивления проводника является:
R=(ρ*l)/S
Где R – сопротивление в Омах, ρ – удельное сопротивление, l – длина в м, S – площадь поперечного сечения провода в мм2.
Эта формула подходит для расчета сопротивления провода по сечению и длине. Из неё следует, что в зависимости от длины изменяется сопротивление, чем длиннее – тем больше. И от площади сечения – наоборот, чем толще провод (большое сечение), тем меньше сопротивление. Однако непонятной остаётся величина, обозначенная буквой ρ (Ро).
В чем измеряется
Согласно международной системе единиц, измеряется величина в омах, умноженных на метр.
В некоторых случаях применяется единица ом, умноженная на миллиметр в квадрате, поделенная на метр. Это обозначение для проводника, имеющего метровую длину и миллиметровую площадь сечения в квадрате.
Рассчитываем сопротивление
Все данные можно получить из таблиц
Итак, мы помним — провод толще, сопротивление меньше. Далее будет приведена инструкция, как рассчитать все точно.
- Для этого нам потребуется узнать удельное сопротивление материала проводника. В обычных сетях вы навряд ли отыщите серебряные провода, поэтому берем за основу стандартную медь. Оно составляет 0,017.
- Само же сопротивление провода рассчитывается по следующей формуле: ; где R – это сопротивление, р – удельное сопротивление проводника, l – длина провода и s – площадь его сечения.
- Предположим, что ваши печки вместе смогут нагрузить сеть на 16 Ампер, это значит, что мы можем взять провод площадью 0,75 мм2. Мы помним, что вам требуется минимум 20 метров. Итак, считаем: 0,017*20/0,75 = 0,45 Ом
- Можно воспользоваться и таблицей, но результат будет не таким точным. Мы видим, что 100 метров медного провода нужного нам сечения имеет 2,38 Ом сопротивления. Делим это значение на пять (до 20-ти метров) и получаем 0,476 Ом – разница на уровне погрешности, но все-таки.
- Из-за того, что электричество идет по двум жилам, умножаем полученное значение на 2 и получаем 0,9 Ом.
- Теперь можно рассчитать потери напряжения по формуле: dU = R*I = 0,9*16 = 14,4 Вольта.
- Переводим полученный вольтаж в процентное соотношение: 14,4В/220В*100 = 6,54%
Мы видим, что 100 метров медного провода нужного нам сечения имеет 2,38 Ом сопротивления. Делим это значение на пять (до 20-ти метров) и получаем 0,476 Ом – разница на уровне погрешности, но все-таки.Согласно существующим нормам допускается 5% потерь напряжения. Как видим, в нашем случае значение получилось больше, а значит, сопротивление проводника слишком большое, поэтому увеличиваем сечение провода и повторяем расчеты.
Итак, сопротивление провода мы нашли, и как видите, своими руками и головой сделать это не так уж и сложно. Дополнительно понять материал поможет прикрепленное видео. Подходите к делу с умом, ведь цена вопроса безопасность вас и вашего дома.
Что такое сопротивление 1 Ом?
Проводник обладает сопротивлением 1 Ом, если на его концах напряжение составляет 1 Вольт при силе тока, проходящей через него в 1 Ампер.
сопротивление 1 Ом
Это самое простое объяснение, что такое 1 Ом. В электротехнике и электронике сопротивление обозначается буквой R .
Как найти омическое сопротивление в цепи?
Его можно узнать из закона Ома, который связывает силу тока, напряжение и сопротивление. В этом случае, оно рассчитывается по формуле
формула сопротивления через закон Ома
где
R — сопротивление, Ом
U — напряжение на концах проводника, Вольты
I — сила тока, текущая через проводник, Амперы
То есть нам достаточно замерить напряжение на концах какого-либо проводника и измерить силу тока, проходящую через него. После применить формулу и рассчитать сопротивление проводника. Давайте для закрепления решим простую задачу.
Задача
Рассчитать сопротивление проводника, если известно, что на него подают напряжение 5 Вольт и сила тока, проходящая через него 0,1 Ампер.
Решение
Используем формулу
В электронике и электротехнике используют специальные радиоэлементы, которые обладают сопротивлением электрическому току — резисторы.
Более подробно про них можно прочитать в этой статье.
постоянные резисторы
Также вот вам видео, где очень умный преподаватель объясняет, что такое сопротивление
Закон Ома для участка цепи
С камушками в трубе все понятно, но не только же от них зависит сила, с которой поток воды идет по трубе — от насоса, которым мы эту воду качаем, тоже зависит. Чем сильнее качаем, тем больше течение. В электрической цепи функцию насоса выполняет источник тока.
Например, источником может быть гальванический элемент (привычная батарейка). Батарейка работает на основе химических реакций внутри нее. Эти реакции выделяют энергию, которая потом передается электрической цепи.
У любого источника обязательно есть полюса — «плюс» и «минус». Полюса — это его крайние положения, по сути клеммы, к которым присоединяется электрическая цепь.
Собственно, ток как раз течет от «+» к «-».
У нас уже есть две величины, от которых зависит электрический ток в цепи — напряжение и сопротивление. Кажется, пора объединять их в закон.
Сила тока в участке цепи прямо пропорциональна напряжению на его концах и обратно пропорциональна его сопротивлению.
Математически его можно описать вот так:
| Закон Ома для участка цепи I = U/R I — сила тока [A] U — напряжение [В] R — сопротивление [Ом] |
Напряжение измеряется в Вольтах и показывает разницу между двумя точками цепи: от этой разницы зависит, насколько сильно будет течь ток — чем больше разница, тем выше напряжение и ток будет течь сильнее.
Сила тока измеряется в Амперах, а подробнее о ней вы можете прочитать в нашей статье
Давайте решим несколько задач на Закон Ома для участка цепи.
Задача раз
Найти силу тока в лампочке накаливания, если торшер включили в сеть напряжением 220 В, а сопротивление нити накаливания равно 880 Ом.
2/м
Обратимся к таблице удельных сопротивлений материалов, чтобы выяснить, из какого материала сделана эта нить накаливания.
Закон Ома для полной цепи
Мы разобрались с законом Ома для участка цепи. А теперь давайте узнаем, что происходит, если цепь полная: у нее есть источник, проводники, резисторы и другие элементы.
В таком случае вводится Закон Ома для полной цепи: сила тока в полной цепи равна отношению ЭДС цепи к ее полному сопротивлению.
ЭДС расшифровывается, как электродвижущая сила. Обозначается греческой буквой ε и измеряется, как и напряжение, в Вольтах.
- ЭДС — это сила, которая движет заряженные частицы в цепи. Она берется из источника тока. Например, из батарейки.
Химическая реакция внутри гальванического элемента (это синоним батарейки) происходит с выделением энергии в электрическую цепь. Именно эта энергия заставляет частицы двигаться по проводнику.
Зачастую напряжение и ЭДС приравнивают и говорят, что это одно и то же.
Формально, это не так, но при решении задач чаще всего и правда нет разницы, так как эти величины обе измеряются в Вольтах и определяют очень похожие по сути своей процессы.
В виде формулы Закон Ома для полной цепи будет выглядеть следующим образом:
| Закон Ома для полной цепи I = ε/(R + r) I — сила тока [A] ε — ЭДС [В] R — сопротивление [Ом] r — внутреннее сопротивление источника [Ом] |
Любой источник не идеален. В задачах это возможно («источник считать идеальным», вот эти вот фразочки), но в реальной жизни — точно нет. В связи с этим у источника есть внутреннее сопротивление, которое мешает протеканию тока.
Решим задачу на полную цепь.
Задачка
Найти силу тока в полной цепи, состоящей из одного резистора сопротивлением 3 Ом и источником с ЭДС равной 4 В и внутренним сопротивлением 1 Ом
Решение:
Возьмем закон Ома для полной цепи:
I = ε/(R + r)
Подставим значения:
I = 4/(3+1) = 1 A
Ответ: сила тока в цепи равна 1 А.
Таблица удельных сопротивлений различных материалов
| Удельное сопротивление ρ, Ом*мм2/м | Удельное сопротивление ρ, Ом*мм2/м |
| Алюминий | 0,028 |
| Бронза | 0,095 – 0,1 |
| Висмут | 1,2 |
| Вольфрам | 0,05 |
| Железо | 0,1 |
| Золото | 0,023 |
| Иридий | 0,0474 |
| Константан ( сплав Ni-Cu + Mn) | 0,5 |
| Латунь | 0,025 – 0,108 |
| Магний | 0,045 |
| Манганин (сплав меди марганца и никеля – приборный) | 0,43 – 0,51 |
| Медь | 0,0175 |
| Молибден | 0,059 |
| Нейзильбер (сплав меди цинка и никеля) | 0,2 |
| Натрий | 0,047 |
| Никелин ( сплав меди и никеля) | 0,42 |
| Никель | 0,087 |
| Нихром ( сплав никеля хрома железы и марганца) | 1,05 – 1,4 |
| Олово | 0,12 |
| Платина | 0. 107 |
| Ртуть | 0,94 |
| Свинец | 0,22 |
| Серебро | 0,015 |
| Сталь | 0,103 – 0,137 |
| Титан | 0,6 |
| Хромаль | 1,3 – 1,5 |
| Цинк | 0,054 |
| Чугун | 0,5-1,0 |
Как измерить омическое сопротивление изоляции кабеля
Перед испытанием следует удалить остаточный заряд с отсоединенных токоведущих частей. Это делается путем подключения их к наземной шине. Снимается контактная перемычка только после подключения прибора-измерителя. В конце теста остаточный заряд снова снимается путем кратковременного замыкания на землю. Найти величину сопротивления можно двумя путями: либо с помощью расчета или таблицы, либо непосредственно с помощью приборов.
По таблице ПУЭ
Значения сопротивления зависят от поперечного сечения элемента, проводящего электрический ток, и материала, из которого он изготовлен.
Таблица для алюминиевого провода
Обычно это медь или алюминий.
Основные значения указаны в таблице:
Таблица для медного провода
С помощью приборов
Как правило, оборудование, используемое для проведения измерений, делится на две группы: панельные измерители и мегомметры. Первый используется для мобильных или стационарных электрических установок с независимой нейтралью. Индикаторы и компоненты реле включены в типичную конструкцию оборудования контроля изоляции. Эти счетчики могут работать в непрерывном режиме и могут использоваться в сетях переменного тока напряжением 220 В или 380 В с разными частотами.
В большинстве же случаев измерение производится с помощью мегомметра. Он отличается от обычных омметров тем, что может работать при достаточно высоких значениях напряжения, генерируемых самим устройством. Существует два типа мегомметров:
- Аналоговый.
Аналоговый прибор
- Цифровой.
Цифровой датчик
Стандартный мегомметр содержит три датчика. К ним подключаются: защитное заземление, измерительные провода, экранирование.
Последний используется для устранения тока утечки.
Метод измерения можно выразить следующим образом:
- В соответствии с требованиями, предъявляемыми к производственной линии, выбирается испытательное напряжение. Например, для домашней проводки значение устанавливается в диапазоне от 100 до 500 В.
- При использовании цифрового устройства необходимо нажать кнопку «Тест», а на аналоговом устройстве поворачивать ручку, пока индикатор не покажет требуемое значение напряжения.
- Линейный выход тестера подключить к испытательному сердечнику кабеля, а выход заземления к жгуту из остальных проводов. То есть каждый сердечник проверяется относительно остальных электрических проводов, электрически соединенных друг с другом.
Важно! Если полученные данные неудовлетворительные, каждая жила в кабеле проверяется отдельно.
- Записать все полученные значения и сравнить их со спецификациями.
Подключение датчика к кабелям
Когда «сопротивление бесполезно»
Электрический ток — умный и хитрый парень.
Если у него есть возможность обойти резистор и пойти по идеальному проводнику без сопротивления, он это сделает. При этом с резисторами просто разных номиналов это не сработает: он не пойдет просто через меньшее сопротивление, а распределится согласно закону Ома — больше тока пойдет туда, где сопротивление меньше, и наоборот.
А вот на рисунке ниже сопротивление цепи равно нулю, потому что ток через резистор не пойдет.
Ток идет по пути наименьшего сопротивления.
Теперь давайте посмотрим на закон Ома для участка цепи еще раз.
| Закон Ома для участка цепи I = U/R I — сила тока [A] U — напряжение [В] R — сопротивление [Ом] |
Подставим сопротивление, равное 0. Получается, что знаменатель равен нулю, а на математике говорят, что на ноль делить нельзя. Но мы вам раскроем страшную тайну, только не говорите математикам: на ноль делить можно. Если совсем упрощать такое сложное вычисление (а именно потому что оно сложное, мы всегда говорим, что его нельзя производить), то получится бесконечность.
То есть:
I = U/0 = ∞
Такой случай называют коротким замыканием — когда величина силы тока настолько велика, что можно устремить ее к бесконечности. В таких ситуациях мы видим искру, бурю, безумие — и все ломается.
Это происходит, потому что две точки цепи имеют между собой напряжение (то есть между ними есть разница). Это как если вдоль реки неожиданно появляется водопад. Из-за этой разницы возникает искра, которую можно избежать, поставив в цепь резистор.
Именно во избежание коротких замыканий нужно дополнительное сопротивление в цепи.
Предыдущая
РазноеЧто такое фазное и линейное напряжение?
Следующая
РазноеБлуждающие токи и способы борьбы с ними
Омическое сопротивление Калькулятор | Вычислить Омическое сопротивление
✖Полное сопротивление антенны определяется как электрическое сопротивление антенны, состоящее из ее омического сопротивления и сопротивления излучения. | AbohmEMU сопротивленияESU сопротивленияExaohmГигаомкилооммегаоммикроомМиллиомНаномомПетаомПланка сопротивлениеКвантованная Hall СопротивлениеВзаимный СименсStatohmВольт на АмперYottaohmZettaohm | +10% -10% | |
✖Сопротивление излучению — это эффективное сопротивление, обусловленное мощностью, уносимой антенной в виде радиоволн.ⓘ Радиационная стойкость [Rrad] | AbohmEMU сопротивленияESU сопротивленияExaohmГигаомкилооммегаоммикроомМиллиомНаномомПетаомПланка сопротивлениеКвантованная Hall СопротивлениеВзаимный СименсStatohmВольт на АмперYottaohmZettaohm | +10% -10% |
ⓘ Общее сопротивление антенны [Rtotal]|
✖Омическое сопротивление — это сопротивление материала протеканию электрического тока.ⓘ Омическое сопротивление [Rohm] |
AbohmEMU сопротивленияESU сопротивленияExaohmГигаомкилооммегаоммикроомМиллиомНаномомПетаомПланка сопротивлениеКвантованная Hall СопротивлениеВзаимный СименсStatohmВольт на АмперYottaohmZettaohm |
⎘ копия |
👎
Формула
сбросить
👍
Омическое сопротивление Решение
ШАГ 0: Сводка предварительного расчета
ШАГ 1.
Преобразование входов в базовый блок
Общее сопротивление антенны: 4.5 ом —> 4.5 ом Конверсия не требуется
Радиационная стойкость: 2.25 ом —> 2.25 ом Конверсия не требуется
ШАГ 2: Оцените формулу
ШАГ 3: Преобразуйте результат в единицу вывода
2.25 ом —> Конверсия не требуется
< 9 Основы антенны Калькуляторы
Омическое сопротивление формула
Омическое сопротивление = Общее сопротивление антенны-Радиационная стойкость
Rohm = Rtotal-Rrad
Что такое сопротивление антенны?
Мощность, подаваемая на всю антенну, деленная на квадрат эффективного антенного тока, измеренного в точке, где питание подается на антенну.
Share
Закон Ома и взаимосвязь V-I-R
В физике есть определенные формулы, настолько мощные и всеобъемлющие, что они достигли уровня общеизвестности.
Студент-физик столько раз записывал такие формулы, что запоминал их, даже не пытаясь. Конечно, для профессионалов в этой области такие формулы настолько важны, что они запечатлеваются в их сознании. В области современной физики есть E = m • c 2 . В области ньютоновской механики есть F нетто = м • а. В области волновой механики есть v = f • λ. А в области тока электричества есть ΔV = I • R.
Преобладающее уравнение, которое пронизывает изучение электрических цепей, это уравнение двух точках цепи ( ΔV ) эквивалентно произведению тока между этими двумя точками ( I ) и общего сопротивления всех электрических устройств, находящихся между этими двумя точками ( Р ). В оставшейся части этого раздела «Класс физики» это уравнение станет наиболее распространенным уравнением, которое мы видим. Это уравнение, часто называемое уравнением закона Ома , является мощным предсказателем взаимосвязи между разностью потенциалов, током и сопротивлением.
Закон Ома как показатель силы тока и сопротивление известно. Тем не менее, хотя это уравнение служит мощным рецептом решения проблем, оно представляет собой гораздо больше. Это уравнение указывает две переменные, которые могут повлиять на величину тока в цепи. Сила тока в цепи прямо пропорциональна разности электрических потенциалов на ее концах и обратно пропорциональна общему сопротивлению внешней цепи. Чем больше напряжение батареи (т. е. разность электрических потенциалов), тем больше ток. И чем больше сопротивление, тем меньше ток. Заряд течет с наибольшей скоростью, когда напряжение батареи увеличивается, а сопротивление уменьшается. В самом деле, двукратное увеличение напряжения батареи приведет к двукратному увеличению тока (если все остальные факторы остаются равными). А увеличение сопротивления нагрузки в два раза приведет к уменьшению тока в два раза до половины его первоначального значения.
В таблице ниже эта взаимосвязь иллюстрируется качественно и количественно для нескольких цепей с различными напряжениями и сопротивлениями аккумуляторов.
Сопротивление | ||||
 | ||||
Строки 1, 2 и 3 показывают, что удвоение и утроение напряжения батареи приводит к удвоению и утроению тока в цепи.
Сравнение строк 1 и 4 или строк 2 и 5 показывает, что удвоение общего сопротивления позволяет вдвое уменьшить ток в цепи.
Поскольку на ток в цепи влияет сопротивление, резисторы часто используются в цепях электроприборов, чтобы влиять на величину тока, присутствующего в его различных компонентах. Увеличивая или уменьшая величину сопротивления в конкретной ветви цепи, производитель может увеличивать или уменьшать величину тока в этой ветви . Кухонные приборы, такие как электрические смесители и регуляторы освещенности, работают, изменяя ток на нагрузке путем увеличения или уменьшения сопротивления цепи. Нажатие различных кнопок на электрическом миксере может изменить режим с смешивания на взбивание, уменьшив сопротивление и позволив большему току присутствовать в миксере. Точно так же поворот диска на диммерном переключателе может увеличить сопротивление его встроенного резистора и, таким образом, уменьшить ток.
На приведенной ниже схеме изображена пара цепей, содержащих источник напряжения (батарейный блок), резистор (лампочка) и амперметр (для измерения силы тока).
В какой цепи лампочка имеет наибольшее сопротивление? Нажмите кнопку «Просмотреть ответ», чтобы убедиться, что вы правы.
Уравнение закона Ома часто изучается в физических лабораториях с использованием резистора, аккумуляторной батареи, амперметра и вольтметра. Амперметр — это прибор, используемый для измерения силы тока в заданном месте. Вольтметр — это устройство, оснащенное щупами, которые можно прикоснуться к двум точкам цепи, чтобы определить разность электрических потенциалов в этих точках. Изменяя количество элементов в аккумуляторной батарее, можно изменять разность электрических потенциалов во внешней цепи. Вольтметр можно использовать для определения этой разности потенциалов, а амперметр можно использовать для определения тока, связанного с этим ΔV. Батарея может быть добавлена к блоку батарей, и процесс может быть повторен несколько раз, чтобы получить набор данных I-ΔV. График зависимости I от ΔV даст линию с наклоном, эквивалентным обратной величине сопротивления резистора.
Это можно сравнить с заявленным производителем значением, чтобы определить точность лабораторных данных и достоверность уравнения закона Ома.
Величины, символы, уравнения и единицы!
Склонность обращать внимание на единицы измерения — неотъемлемая черта любого хорошего студента-физика. Многие трудности, связанные с решением задач, могут быть связаны с неспособностью уделить внимание единицам. По мере того, как все больше и больше электрических величин и соответствующих им метрических единиц вводятся в этом разделе учебника «Класс физики», становится все более важным организовать информацию в вашей голове. В таблице ниже перечислены некоторые количества, которые были введены до сих пор. Символ, уравнение и соответствующие метрические единицы также перечислены для каждой величины. Было бы разумно часто обращаться к этому списку или даже сделать свою собственную копию и дополнять ее по мере продвижения модуля. Некоторые учащиеся считают полезным сделать пятую колонку, в которой указано определение каждой величины.
(он же напряжение) | ΔV = I • R | |||
I = ΔV/R | или В/Ом | |||
(больше будет) | ||||
R = ΔV / I | ||||
ΔPE = P • t | Вт • с |
(Обратите внимание, что символ единицы измерения C представляет единицу измерения Кулоны.
)В следующем разделе урока 3 мы еще раз рассмотрим количественную мощность. Новое уравнение для мощности будет введено путем объединения двух (или более) уравнений из приведенной выше таблицы.
Мы хотели бы предложить …
Зачем просто читать об этом и когда вы могли бы взаимодействовать с ним? Взаимодействие — это именно то, что вы делаете, когда используете один из интерактивов The Physics Classroom. Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного конструктора цепей постоянного тока. Вы можете найти его в разделе Physics Interactives на нашем сайте. Конструктор цепей постоянного тока предоставляет учащимся набор для создания виртуальных схем. Легко перетащите источник напряжения, резисторы и провода на рабочую область. Соедините их, и у вас есть схема. Добавьте амперметр для измерения тока и используйте датчики напряжения для определения падения напряжения.
Это так просто. И не нужно беспокоиться о поражении электрическим током (если, конечно, вы не читаете это в ванной).
Посетите: DC Circuit Builder
1. Что из следующего приведет к уменьшению тока в электрической цепи? Выберите все подходящие.
а. уменьшить напряжение
б. уменьшить сопротивление
в. увеличить напряжение
д. увеличить сопротивление
2. Некоторая электрическая цепь содержит батарею с тремя ячейками, провода и лампочку. Что из нижеперечисленного заставит лампочку светить менее ярко? Выберите все подходящие.
а. увеличить напряжение батареи (добавить еще одну ячейку)
б. уменьшить напряжение батареи (удалить элемент)
в. уменьшить сопротивление цепи
д.
увеличить сопротивление цепи
3. Вас, вероятно, предупредили о необходимости избегать контакта с электроприборами или даже электрическими розетками мокрыми руками. Такой контакт более опасен, когда ваши руки мокрые (а не сухие), потому что мокрые руки вызывают ____.
а. напряжение цепи должно быть выше
б. напряжение цепи должно быть ниже
в. ваше сопротивление будет выше
д. ваше сопротивление должно быть ниже
эл. ток через вас будет ниже
4. Если сопротивление цепи увеличить втрое, то ток в цепи будет ____.
а. одна треть от
б. в три раза больше
с. без изменений
д. … ерунда! Не было бы никакой возможности сделать такой прогноз.
5.
Если напряжение в цепи увеличить в четыре раза, то ток в цепи будет ____.
а. одна четвертая часть
б. в четыре раза больше
в. без изменений
д. … ерунда! Не было бы никакой возможности сделать такой прогноз.
6. Цепь соединена с источником питания, резистором и амперметром (для измерения силы тока). Амперметр показывает ток 24 мА (миллиампер). Определить новый ток, если напряжение источника питания было…
а. … увеличилось в 2 раза, а сопротивление осталось постоянным.
б. … увеличилось в 3 раза, а сопротивление осталось постоянным.
в. … уменьшилось в 2 раза, а сопротивление осталось постоянным.
д. … оставался постоянным, а сопротивление увеличивалось в 2 раза.
эл. … оставался постоянным, а сопротивление увеличивалось в 4 раза.
ф. … оставался постоянным, а сопротивление уменьшалось в 2 раза.
г. … увеличилось в 2 раза, а сопротивление увеличилось в 2 раза.
час. … увеличилось в 3 раза, а сопротивление уменьшилось в 2 раза.
я. … уменьшилось в 2 раза, а сопротивление увеличилось в 2 раза.
7. Используйте уравнение закона Ома, чтобы дать численные ответы на следующие вопросы:
а. Электрическое устройство с сопротивлением 3,0 Ом пропустит через себя ток силой 4,0 А, если на устройство будет воздействовать падение напряжения ________ Вольт.
б. Когда на электрический нагреватель подается напряжение 120 В, через нагреватель потечет ток силой 10,0 ампер, если сопротивление составляет ________ Ом.
в. Фонарик, который питается от 3 Вольт и использует лампочку с сопротивлением 60 Ом, будет иметь силу тока ________ Ампер.
8. Используйте уравнение закона Ома, чтобы определить недостающие значения в следующих цепях.
9. См. вопрос 8 выше. В цепях схем А и Б каким способом регулировали ток в цепях? А в цепях схем С и Г каким методом регулировали ток в цепях?
Следующий раздел:
Перейти к следующему уроку:
Закон Ома: значение, формула и сопротивление
Закон Ома был сформулирован в 1827 году немецким физиком Георгом Симоном Омом на основе экспериментов, которые он проводил с простыми электрическими цепями, содержащими провода различной длины.
Закон Ома является одним из самых фундаментальных и важных принципов электрических цепей.
Закон Ома утверждает, что напряжение в двух точках электрической цепи прямо пропорционально 0011 текущий , проходящий между этими двумя точками.
Константа пропорциональности равна сопротивлению .
Формула закона Ома:
V=IR
Здесь V — напряжение на проводнике, I — ток, протекающий через проводник, а R — электрическое сопротивление проводника. Сопротивление в законе Ома всегда равно постоянному значению и может быть рассчитано путем проведения серии измерений напряжения и тока в подходящем диапазоне значений перед нанесением данных на прямолинейный график и вычислением его градиента.
Прежде чем продолжить объяснение закона Ома, мы должны рассмотреть некоторые основные понятия, касающиеся электрических цепей.
Закон Ома: электрические цепи
Электрическая цепь представляет собой набор электрических компонентов, соединенных проводниками, по которым может проходить электрический ток. Электрический ток состоит из движущихся электронов, которые обтекают провод под действием приложенного напряжения. Чтобы электрические компоненты могли пропускать электрический заряд, они должны быть изготовлены из электропроводящие материалы .
Проводник представляет собой материал или электрический компонент, который способствует прохождению заряда (электрического тока) в одном или нескольких направлениях. Мы говорим, что такие материалы являются хорошими проводниками электричества.
Пример электрической цепи, адаптировано из изображения: MikeRun CC BY-SA 4.0
Металлы являются хорошими проводниками электричества, поэтому мы создаем электрические цепи, такие как те, которые используются в бытовой электронике, из меди , который обладает высокой проводимостью.
При изучении электрических цепей мы часто различаем омических проводников и неомических проводников.
Омический проводник — это проводник, который подчиняется закону Ома.
График зависимости напряжения от силы тока омического проводника имеет линейную зависимость, чего нельзя сказать о неомических проводниках.
График зависимости напряжения от тока для омического и неомического материала, Iñaki Caparros-StudySmarter Originals
Неомический проводник не подчиняется закону Ома.
Зависимость между напряжением и током для неомического проводника нелинейна.
Поведение неомических проводников не обязательно такое же, как показано на рисунке выше. Важной особенностью является то, что существует нелинейная зависимость между током и напряжением, что означает, что график зависимости напряжения от тока не является прямой линией. Некоторыми примерами неомических проводников являются нити накала лампы или некоторые полупроводники, такие как транзисторы или диоды.
Некоторые материалы плохо проводят электричество. Мы называем такие материалы или электрические компоненты, изготовленные из таких материалов, как изоляторы .
Изоляторы можно использовать для замедления или остановки потока заряда, и они могут применяться в различных реальных условиях, например, в качестве пластикового покрытия электрических проводов, которое защищает нас от поражения электрическим током.
Закон Ома: напряжение
Напряжение также известно как разность потенциалов.
Разность потенциалов между двумя точками проводника равна разнице электрических потенциалов между двумя точками. Разность потенциалов в электрической цепи создается элементами или батареями. В стандартных единицах мы выражаем разность потенциалов/напряжение в вольт (В).
В электрических цепях напряжение генерируется ячейкой или батареей, у которых есть положительная клемма с более высоким потенциалом и отрицательная клемма с более низким потенциалом.
Закон Ома: Ток
Ток — это скорость потока электрического заряда. Прибор, который мы используем для измерения силы тока в электрической цепи, называется амперметром . Стандартной единицей электрического тока является А мпер (А).
Закон Ома: сопротивление
Сопротивление — это мера сопротивления проводников потоку электричества. Стандартной единицей измерения сопротивления является O hm (Ом).
Сопротивление электрического проводника увеличивается с длиной и уменьшается с толщиной. Сопротивление также зависит от типа материала, из которого он изготовлен.
Алюминиевый провод имеет более высокое сопротивление, чем медный провод той же длины и площади поперечного сечения, что означает, что медь является лучшим проводником электричества, чем алюминий. Но алюминиевый провод имеет меньшее сопротивление, чем медный провод, в четыре раза превышающий его длину.
Чтобы увеличить электрическое сопротивление электрической цепи, мы можем добавить компонент, называемый резистором . Фиксированный резистор подчиняется закону Ома, и разные фиксированные резисторы имеют разные постоянные сопротивления для разных целей.
Примеры резисторов с различным сопротивлением в электрических цепях.
Вывод закона Ома
Точного вывода формулы закона Ома нет. Как упоминалось ранее, закон был сформулирован в 1827 году Георгом Симоном Омом, но это эмпирический закон, а это означает, что он изначально был основан на наблюдениях, а не выведен из первых принципов.
Ом открыл закон, наблюдая за поведением омических проводников при подаче на них тока. Основываясь на полученных данных, Ом констатировал наличие линейной зависимости между током и силой тока, но теоретически закон не вывел.
Новый взгляд на формулу закона Ома
Теперь, когда мы выяснили, что означает каждый термин в законе Ома, давайте вспомним формулу:
В=IR
Или, выражаясь словами:
напряжение=ток ×сопротивление
Из уравнения видно, что существует прямая зависимость между напряжением и силой тока. Мы говорим, что напряжение на проводнике прямо пропорционально протекающему по нему току. Это означает, что если мы увеличим ток, проходящий через проводник, в определенный раз, напряжение увеличится во столько же раз, и наоборот. Например, если мы удвоим разность потенциалов на проводе, ток, проходящий через него, также удвоится.
Мы можем изменить формулу закона Ома, чтобы сделать сопротивление или ток предметом формулы. Если мы знаем значения любых двух переменных в законе Ома, мы можем вычислить значение оставшейся отсутствующей переменной.
Например, если мы знаем ток, проходящий через компонент в электрической цепи, и мы также знаем разность потенциалов между двумя сторонами компонента, мы можем рассчитать сопротивление проводника по следующей формуле:
R=VI
Это по-прежнему закон Ома, только измененный, чтобы сделать R предметом формулы. Точно так же, если мы знаем разность потенциалов на компоненте и его сопротивление, мы можем рассчитать ток I, проходящий через него: Закон Ома, когда мы знаем значения двух других.
Треугольник закона Ома с напряжением (V), током (I) и сопротивлением (R), Iñáki Caparros-StudySmarter Originals
Этот треугольник называется треугольником закона Ома . Чтобы напомнить себе, как вычислять каждый из V, I и R, мы создали треугольник с V в верхнем сегменте и I и R в нижних сегментах. Чтобы вычислить значение любой из переменных в нижней части треугольника, мы просто делим значение V на значение другой оставшейся переменной в нижней части треугольника.
V просто рассчитывается путем умножения значений двух переменных в нижнем сегменте треугольника, а именно I и R.
Если вам трудно переставить уравнения, вы можете предпочесть вычислить V, I и R, используя треугольник закона Ома. Только не забудьте нарисовать треугольник и разделить его на три части: верхняя часть содержит V, а две нижние части содержат I и R.
9-вольтовая батарея производит в проводе ток силой 3 А. Каково сопротивление провода?
Для решения этой задачи воспользуемся законом Ома. Используя наши знания о преобразовании уравнений или законе треугольника Ома, мы находим, что формула для вычисления сопротивления:
R=VI
Чтобы найти любую из двух переменных нижнего уровня треугольника закона Ома, мы делим напряжение на другую переменную нижнего уровня. В этом случае делим V на I, чтобы найти R.
Следовательно, сопротивление провода в этом примере: А и сопротивление 20 Ом.
В этом случае нам нужно использовать первую форму закона Ома.
Формулу закона Ома для напряжения находим по треугольнику закона Ома:
В=IR
Теперь мы можем ввести данные для электрической цепи, приведенные в вопросе, подставив 0,5 А для тока и 20 Ом для сопротивления:
В=0,5 А×20 Ом=10 В Следуя электрической цепи, рассчитайте ток, проходящий через нее после замыкания выключателя.
Электрическая цепь с напряжением V= 30 В и сопротивлением R= 10 Ом, Iñaki Caparros-StudySmarter Originals
Как видно из рисунка выше, электрическая цепь имеет разность потенциалов 30 В на своих клеммах, и резистор имеет сопротивление 10 Ом. Мы должны изменить первоначальную форму формулы закона Ома. Если мы посмотрим на треугольник закона Ома, мы можем изменить формулу для расчета тока:
I=VR
Используя значения переменных, представленных на рисунке, мы можем рассчитать ток следующим образом:
I=30V10Ω=3A v напряжение или разность потенциалов V в двух точках электрической цепи пропорциональна току , проходящему через нее, а константой пропорциональности является сопротивление .
