Как рассчитать индуктивность катушки онлайн. Какие факторы влияют на индуктивность. Для чего нужны катушки индуктивности в радиотехнике. Какие бывают виды и конструкции катушек.
Что такое индуктивность катушки и как ее рассчитать
Индуктивность — это способность проводника создавать магнитное поле при протекании через него электрического тока. Катушка индуктивности представляет собой свернутый в спираль проводник, обладающий значительной индуктивностью.
Основные факторы, влияющие на индуктивность катушки:
- Количество витков
- Диаметр катушки
- Длина намотки
- Наличие и материал сердечника
- Форма сечения витков
Для точного расчета индуктивности катушки используются специальные формулы и онлайн-калькуляторы. Они позволяют определить индуктивность по заданным параметрам или наоборот — рассчитать необходимое количество витков для получения нужной индуктивности.
Применение катушек индуктивности в радиотехнике
Катушки индуктивности широко используются в различных радиотехнических устройствах:
- Колебательные контуры для настройки на определенную частоту
- Фильтры для разделения сигналов разных частот
- Дроссели для подавления высокочастотных помех
- Трансформаторы связи между каскадами
- Антенны для приема и передачи радиосигналов
Одно из важнейших применений — создание колебательных контуров. При параллельном соединении катушки и конденсатора образуется резонансный контур, настроенный на определенную частоту. Это позволяет выделять нужный сигнал из эфира.
Виды и конструкции катушек индуктивности
Существует множество разновидностей катушек индуктивности:
- По наличию сердечника: воздушные, с ферритовым или железным сердечником
- По форме: цилиндрические, тороидальные, спиральные
- По возможности подстройки: фиксированные и переменные
- По диапазону частот: низкочастотные и высокочастотные
Расчет катушки индуктивности онлайн
Для быстрого и точного расчета параметров катушек индуктивности удобно использовать онлайн-калькуляторы. Они позволяют:
- Рассчитать индуктивность по заданным размерам и числу витков
- Определить необходимое количество витков для нужной индуктивности
- Подобрать оптимальные размеры катушки
- Учесть влияние сердечника на индуктивность
При использовании калькулятора важно правильно задать все исходные параметры — диаметр провода, диаметр каркаса, длину намотки и т.д. Это обеспечит максимальную точность расчетов.
Факторы, влияющие на индуктивность катушки
На величину индуктивности катушки влияет множество факторов:
- Количество витков — чем больше витков, тем выше индуктивность
- Диаметр катушки — при увеличении диаметра индуктивность растет
- Длина намотки — при увеличении длины индуктивность уменьшается
- Зазор между витками — чем плотнее намотка, тем выше индуктивность
- Наличие сердечника — ферромагнитный сердечник увеличивает индуктивность
Какой фактор оказывает наибольшее влияние на индуктивность? Количество витков катушки. При увеличении числа витков в два раза индуктивность возрастает примерно в четыре раза.
Особенности расчета многослойных катушек
Расчет многослойных катушек имеет свои нюансы:
- Необходимо учитывать количество слоев и витков в каждом слое
- Важно правильно задать способ намотки (рядовая, шахматная и т.д.)
- Следует принимать во внимание взаимное влияние слоев друг на друга
- Требуется учитывать паразитную емкость между слоями
Для точного расчета многослойных катушек рекомендуется использовать специализированные программы или онлайн-калькуляторы с соответствующими возможностями. Они позволяют задать все необходимые параметры и получить корректный результат.
Применение катушек индуктивности в фильтрах
Катушки индуктивности широко используются для построения различных типов фильтров:
- Фильтры низких частот — пропускают низкочастотные сигналы
- Фильтры высоких частот — пропускают высокочастотные сигналы
- Полосовые фильтры — выделяют сигналы определенного диапазона частот
- Режекторные фильтры — подавляют сигналы заданной частоты
Как работает фильтр на основе катушки индуктивности? Катушка обладает частотно-зависимым сопротивлением — импедансом. На низких частотах ее сопротивление мало, а на высоких — велико. Это свойство и используется для фильтрации сигналов.
Coil32 — Расчет однослойной катушки индуктивности
- Информация о материале
- Просмотров: 114263
Для работы этого калькулятора необходимо включить JavaScript в вашем браузере!
Об особенностях расчета однослойных катушек можно узнать здесь.
Программа Coil64 ведет расчет по другой методике и результат, полученный в ней, может незначительно отличаться от результата этого калькулятора. Кроме того Coil64 также позволяет рассчитать конструктивную добротность катушки и ее собственную емкость.
Расчет числа витков по заданной индуктивности
ВВЕСТИ ДАННЫЕ:
| L | = мГнμГннГн | – Требуемая индуктивность | |
| D | = ммсм | – Диаметр каркаса | |
| d | = ммсм | – Диаметр провода без изоляции | |
| k | = ммсм | – Диаметр провода с изоляцией | Автоматически |
Рассчитать
РЕЗУЛЬТАТ:
| N | = | – Число витков |
| l | = ммсм | – Длина намотки |
Очистить все
Расчет индуктивности по числу витков и размерам катушки
ВВЕСТИ ДАННЫЕ:
| N | = | – Число витков |
| D | =ммсм | – Диаметр каркаса |
| l | =ммсм | – Длина намотки |
Рассчитать
РЕЗУЛЬТАТ:
| L | =мГнμГннГн | – Индуктивность |
Очистить все
Ссылки по теме:
- Single-layer Coil Inductance calculator by IN3OTD
- RF Inductance Calculator by ON4AA
- Round Coil Inductance Calculator by R.
Weaver
Weaver
Какие катушки индуктивности я должен использовать в акустике
Что влияет на индуктивность?
От каких факторов зависит индуктивность катушки? Давайте проведем несколько опытов. Я намотал катушку с немагнитным сердечником. Ее индуктивность настолько мала, что LC — метр мне показывает ноль.
Имеется ферритовый сердечник
Начинаю вводить катушку в сердечник на самый край
LC-метр показывает 21 микрогенри.
Ввожу катушку на середину феррита
35 микрогенри. Уже лучше.
Продолжаю вводить катушку на правый край феррита
20 микрогенри. Делаем вывод, самая большая индуктивность на цилиндрическом феррите возникает в его середине. Поэтому, если будете мотать на цилиндрике, старайтесь мотать в середине феррита. Это свойство используется для плавного изменения индуктивности в переменных катушках индуктивности:
где
1 — это каркас катушки
2 — это витки катушки
3 — сердечник, у которого сверху пазик под маленькую отвертку.
Вкручивая или выкручивая сердечник, мы тем самым изменяем индуктивность катушки.
Экспериментируем дальше. Давайте попробуем сжимать и разжимать витки катушки. Для начала ставим ее в середину и начинаем сжимать витки
Индуктивность стала почти 50 микрогенри!
А давайте-ка попробуем расправим витки по всему ферриту
13 микрогенри. Делаем вывод: для максимальной индуктивности мотать катушку надо «виток к витку».
Убавим витки катушки в два раза. Было 24 витка, стало 12.
Совсем маленькая индуктивность. Убавил количество витков в 2 раза, индуктивность уменьшилась в 10 раз. Вывод: чем меньше количество витков — тем меньше индуктивность и наоборот. Индуктивность меняется не прямолинейно виткам.
Давайте поэкспериментируем с ферритовым кольцом.
Замеряем индуктивность
15 микрогенри
Отдалим витки катушки друг от друга
Замеряем снова
Хм, также 15 микрогенри. Делаем вывод: расстояние от витка до витка не играет никакой роли в катушке индуктивности тороидального исполнения.
Мотнем побольше витков. Было 3 витка, стало 9.
Замеряем
Офигеть! Увеличил количество витков в 3 раза, а индуктивность увеличилась в 12 раз! Вывод: индуктивность меняется не прямолинейно виткам.
Если верить формулам для расчета индуктивностей, индуктивность зависит от «витков в квадрате». Эти формулы я здесь выкладывать не буду, потому как не вижу надобности. Скажу только, что индуктивность зависит еще от таких параметров, как сердечник (из какого материала он сделан), площадь поперечного сечения сердечника, длина катушки.
Разновидности катушек индуктивности
Контурные катушки индуктивности, используемые в радиотехнике Эти катушки используются совместно с конденсаторами для организации резонансных контуров. Они должны иметь высокую термо- и долговременную стабильность, и добротность, требования к паразитной ёмкости обычно несущественны.Катушки связи, или трансформаторы связи Взаимодействующие магнитными полями пара и более катушек обычно включаются параллельно конденсаторам для организации колебательных контуров.
Такие катушки применяются для обеспечения трансформаторной связи между отдельными цепями и каскадами, что позволяет разделить по постоянному току, например, цепь базы последующего усилительного каскада от коллектора предыдущего каскада и т. д. К нерезонансным разделительным трансформаторам не предъявляются жёсткие требования на добротность и точность, поэтому они выполняются из тонкого провода в виде двух обмоток небольших габаритов. Основными параметрами этих катушек являются индуктивность и коэффициент связи (коэффициент взаимоиндукции).Вариометры Это катушки, индуктивностью которых можно управлять (например, для перестройки частоты резонанса колебательных контуров) изменением взаимного расположения двух катушек, соединённых последовательно. Одна из катушек неподвижная (статор), другая обычно располагается внутри первой и вращается (ротор). Существуют и другие конструкции вариометров. При изменении положения ротора относительно статора изменяется степень взаимоиндукции, а следовательно, индуктивность вариометра.
Такая система позволяет изменять индуктивность в 4 − 5 раз. В ферровариометрах индуктивность изменяется перемещением ферромагнитного сердечника относительно обмотки, либо изменением длины воздушного зазора замкнутого магнитопровода.Дроссели Это катушки индуктивности, обладающие высоким сопротивлением переменному току и малым сопротивлением постоянному. Дроссели включаются последовательно с нагрузкой для ограничения переменного тока в цепи, они часто применяются в цепях питания радиотехнических устройств в качестве фильтрующего элемента, а также в качестве балласта для включения разрядных ламп в сеть переменного напряжения. Для сетей питания с частотами 50-60 Гц выполняются на сердечниках из трансформаторной стали. На более высоких частотах также применяются сердечники из пермаллоя или феррита. Особая разновидность дросселей — помехоподавляющие ферритовые бочонки (бусины или кольца), нанизанные на отдельные провода или группы проводов (кабели) для подавления синфазных высокочастотных помех.
Сдвоенный дроссель
Сдвоенные дроссели Это две намотанных встречно или согласованно катушки индуктивности, используются в фильтрах питания. За счёт встречной намотки и взаимной индукции более эффективны для фильтрации синфазных помех при тех же габаритах. При согласной намотке эффективны для подавления дифференциальных помех. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания; в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике.Предназначены как для защиты источников питания от попадания в них наведённых высокочастотных сигналов из питающей сети, так и во избежание проникновения в питающую сеть электромагнитных помех, генерируемых устройством. На низких частотах используется в фильтрах цепей питания и обычно имеет ферромагнитный сердечник (из трансформаторной стали). Для фильтрации высокочастотных помех — сердечник ферритовый.
Обозначение, параметры и разновидности катушек индуктивности
Одним из самых известных и необходимых элементов аналоговых радиотехнических схем является катушка индуктивности.
В цифровых электронных схемах индуктивные элементы практически потеряли свою актуальность и применяются только в устройствах питания как сглаживающие фильтры. Катушки индуктивности на принципиальных схемах обозначаются латинской буквой “L” и имеют следующее изображение. Разновидностей катушек индуктивности существуют десятки. Они бывают высокочастотные, низкочастотные, с подстроечными сердечниками и без них. Бывают катушки с отводами, катушки, рассчитанные на большие напряжения. Вот так, например, выглядят бескаркасные катушки. Катушки для СВЧ аппаратуры называются микрополосковыми линиями.
Они даже внешне не похожи на катушки. С катушками индуктивности связан такой эффект как резонанс и гениальный Никола Тесла получал на резонансных трансформаторах миллионы вольт. Основной параметр катушки это её индуктивность. Величина индуктивности измеряется в Генри (Гн, англ. – «H»). Это достаточно большая величина и поэтому на практике применяют меньшие значения (мГн, mH – миллигенри и мкГн, μH– микрогенри) соответственно 10 -3 и 10 -6 Генри.
Величина индуктивности катушки указывается рядом с её условным изображением (например, 100 μH). Чтобы не запутаться в микрогенри и миллигенри, советую узнать, что такое сокращённая запись численных величин.
Маркировка цветная.
Многие факторы влияют на индуктивность катушки. Это и диаметр провода, и число витков, а на высоких частотах, когда применяют бескаркасные катушки с небольшим числом витков, то индуктивность изменяют, сближая или раздвигая соседние витки. Часто для увеличения индуктивности внутрь каркаса вводят сердечник из ферромагнетика, а для уменьшения индуктивности сердечник должен быть латунным. То есть можно получить нужную индуктивность не увеличением числа витков, что ведёт к увеличению сопротивления, а использовать катушку с меньшим числом витков, но использовать ферритовый сердечник. Катушка индуктивности с сердечником изображается на схемах следующим образом.
В реальности катушка с сердечником может выглядеть так. Также можно встретить катушки индуктивности с подстроечным сердечником.
Изображаются они вот так. Катушка с подстроечным сердечником вживую выглядит так. Такая катушка, как правило, имеет сердечник, положение которого можно регулировать в небольших пределах. При этом величина индуктивности также меняется. Подстроечные катушки индуктивности применяются в устройствах, где требуется одноразовая подстройка. В дальнейшем индуктивность не регулируют. Наряду с подстроечными катушками можно встретить и катушки с регулируемой индуктивностью. На схемах такие катушки обозначаются вот так. В отличие от подстроечных катушек, регулируемые катушки индуктивности допускают многократную регулировку положения сердечника, а, следовательно, и индуктивности. Ещё один параметр, который встречается достаточно часто это добротность контура.
Под добротностью понимается отношение между реактивным и активным сопротивлением катушки индуктивности.
Добротность обычно бывает в пределах 15 – 350. На основе катушки индуктивности и конденсатора выполнен самый необходимый узел радиотехнических устройств, колебательный контур. На схеме изображён входной контур простого радиоприёмника рассчитанного на работу в диапазонах средних и длинных волн. В настоящее время в этих диапазонах станций практически нет. Катушка индуктивности L1 имеет достаточно большое число витков, чтобы перекрыть диапазон по максимуму. Для улучшения приёма к первой обмотке L1 подключается внешняя антенна. Это может быть простой кусок проволоки длиной в пределах двух метров.
Благодаря большому числу витков в индуктивности L1 присутствует целый спектр частот и как минимум пять — шесть работающих радиостанций. Две индуктивности L1 и L2 намотанные на одном каркасе представляют собой высокочастотный трансформатор. Для того чтобы выделить на катушке индуктивности L2 станцию, работающую, допустим на частоте 650 КГц необходимо с помощью переменного конденсатора C1 настроить колебательный контур на данную частоту.
После этого выделенный сигнал можно подавать на базу транзистора усилителя высокой частоты. Это одно из применений катушки индуктивности. Точно на таком же принципе построены выходные каскады радио- и телевизионных передатчиков только наоборот. Антенна не принимает слабый сигнал, а отдаёт в пространство ЭДС.
Обозначение катушек индуктивности.
Для чего нужны и какие бывают
В зависимости от того, где применяется катушка индуктивности и её функциональных особенностей, она может называться по-разному: дроссели, соленоиды и прочее. Давайте рассмотрим, какие бывают катушки индуктивности и их сферу применения.
Дроссели. Обычно так называются устройства для ограничения тока, область применения:
- В пускорегулирующей аппаратуре для розжига и питания газоразрядных ламп.
- Для фильтрации помех. В блоках питания — фильтр электромагнитных помех со сдвоенным дросселем на входе компьютерного БП, изображен на фото ниже. Также используется в акустической аппаратуре и прочем.
- Для фильтрации определенных частот или полосы частот, например, в акустических системах (для разделения частот по соответствующим динамикам).
- Основа в импульсных преобразователях — накопитель энергии.
Токоограничивающие реакторы — используются для ограничения токов короткого замыкания на ЛЭП.
Примечание: у дросселей и реакторов должно быть низкое активное сопротивление для уменьшения их нагрева и потерь.
Контурные катушки индуктивности. Используются в паре с конденсатором в колебательном контуре. Резонансная частота подбирается под частоту приема или передачи в радиосвязи. У них должна быть высокая добротность.
Вариометры. Как было сказано — это настраиваемые или переменные катушки индуктивности. Чаще всего используются в тех же колебательных контурах для точной настройки частоты резонанса.
Соленоид — так называется катушка, длина которой значительно больше диаметра. Таким образом внутри соленоида образуется равномерное магнитное поле.
Чаще всего соленоиды используются для совершения механической работы — поступательного движения. Такие изделия называют еще электромагнитами.
Рассмотрим, где используются соленоиды.
Это может быть активатор замка в автомобиле, шток которого втягивается после подачи на соленоид напряжения, и звонок, и различные исполнительные электромеханические устройства типа клапанов, грузоподъёмные магниты на металлургических производствах.
В реле, контакторах и пускателях соленоид также выполняет функцию электромагнита для привода силовых контактов. Но в этом случае его чаще называют просто катушка или обмотка реле (пускателя, контактора соответственно), как выглядит, на примере малогабаритного реле вы видите ниже.
Рамочные и кольцевые антенны. Их назначение — передача радиосигнала. Используются в иммобилайзерах автомобилей, металлодетекторах и для беспроводной связи.
Индукционные нагреватели, тогда она называется индуктором, вместо сердечника помещают нагреваемое тело (обычно металл).
Пассивный ≠ плохой
Важно понимать, что активные фильтры по своей природе не «лучше», чем пассивные фильтры. Наоборот, я предпочитаю пассивные фильтры и использую их по мере возможности
Вот некоторые преимущества старомодного подхода:
- Не нужно беспокоиться о неидеальных характеристиках операционного усилителя – напряжение смещения, ограничения полосы пропускания, шум…
- Разводка на макетной или реальной печатной плате проще и чище без подключения питания и земли, необходимых для операционного усилителя.
- Пассивные схемы более просты и, следовательно, менее подвержены ошибкам проектирования – например, сравните фильтр нижних частот резистор-индуктивность-конденсатор (RLC) (смотрите ) с эквивалентной схемой Саллена-Ки (прокрутите вниз до раздела «»).
Активные фильтры, безусловно, имеют свои преимущества. Наиболее заметное преимущество, которое применяется к фильтрам как первого, так и второго порядка, – это улучшенные характеристики импеданса.
Операционные усилители обеспечивают высокий входной импеданс и низкий выходной импеданс, и, таким образом, активный фильтр на базе операционного усилителя может превзойти пассивную реализацию, когда входной сигнал поступает с источника с относительно высоким импедансом, или когда выходной сигнал должен подаваться на нагрузку с относительно низким импедансом.
Другим преимуществом является усиление: если сигнал должен быть не только отфильтрован, но и усилен, у вас действительно нет другого выбора, кроме как использовать активный фильтр – либо конкретную топологию активного фильтра, либо схему пассивного фильтра с усилителем.
Прежде чем мы продолжим, я должен отметить, что, безусловно, возможно создать активный фильтр второго порядка, который состоит из операционного усилителя и двух фильтров первого порядка. Два каскада фильтров соединяются последовательно, а операционный усилитель служит буфером между ними. Эти «включенные каскадно» фильтры неизбежно вызывают постепенный переход от полосы пропускания к полосе задерживания, что приводит к нелинейной фазовой характеристике и значительному ослаблению сигналов вблизи конца полосы пропускания.
Обсуждаемые ниже две топологии второго порядка обычно предпочтительнее, поскольку они позволяют оптимизировать конкретную схему для более резкого перехода от полосы пропускания к полосе задерживания, минимального ослабления в полосе пропускания или линейной фазовой характеристики.
Конструкция катушки индуктивности
Катушка индуктивности представляет собой обмотку из проводящего материала, как правило, медной проволоки, намотанной вокруг либо железосодержащего сердечника, либо вообще без сердечника.
Применение в качестве сердечника материалов с высокой магнитной проницаемостью, более высокой чем воздух, способствует удержанию магнитного поля вблизи катушки, тем самым увеличивая ее индуктивность. Индуктивные катушки бывают разных форм и размеров.
Большинство изготавливаются путем намотки эмалированного медного провода поверх ферритового сердечника.
Некоторые индуктивные катушки имеют регулируемый сердечник, при помощи которого обеспечивается изменение индуктивности.
Миниатюрные катушки могут быть вытравлены непосредственно на печатной плате в виде спирали. Индуктивности с малым значением могут быть расположены в микросхемах с использованием тех же технологических процессов, которые используются при создании транзисторов.
Индуктивность (катушка) или влияние индуктивности на диапазон пропускания частот при изготовлении многополосных АС
Для начала описания принципов работы катушки индуктивности необходимо еще раз освежить наши знания по физики о процессах связанных с магнитным полем. Что за физическая субстанция магнитное поле до настоящего времени является неразрешимым определением, но что вызывает магнитное поле и что оно вызывает собой, поддается объяснению и логическому анализу.Магнитное поле образуется вокруг проводника, по которому течет ток. Также верно и обратное утверждение, когда ток образуется в проводнике движущемся в магнитном поле, например постоянного магнита. При этом магнитное поле в зависимости от характера возбуждения постоянный ток или переменный ток также является постоянным или переменным.
При этом наблюдается интересная зависимость, когда сила магнитного поля зависит от времени изменения тока в проводнике. То есть при мгновенном изменении тока (например, замыкание контура через выключатель) магнитное поле стремится к бесконечности, тем самым наводя обратно на проводник гораздо более сильный ток, относительно первоначального. Такой ток называется индукционным. Магнитное поле и ток неотделимы друг от друга, изменение одного из этих параметров влечет за собой пропорциональное изменение другого. На основании аксиом предыдущего абзаца можно понять и принцип пропускания частот катушкой индуктивности. В частности получается следующая ситуация. Катушка является проводником и при прохождении тока (переменного тока от усилителя) вокруг проводника наводится магнитное поле, при этом это же магнитное поле влияет и на ток в проводнике. Чем более быстро будет меняться ток в проводнике, тем более существенное влияние на него окажет магнитное поле, так как оно фактически является «памятью» предыдущего уровня тока.
В этой ситуации получается минимальное сопротивление для тока с незначительным изменением уровня относительно промежутка времени, то есть фактически с низкой частотой. Катушка индуктивности пропускает низкие частоты и соответственно является сопротивлением для высоких частот, именно это свойство и используется в фильтрах акустических систем для ограничения полосы пропускаемости. Естественно данной полосой пропускаемости можно управлять, устанавливая определенные параметры для катушки индуктивности (плотность намотки витков, количество витков, сердечник и т.д.)
Размышлизмы о катушках индуктивности в фильтрах акустических систем
Все верно. Сказанное ниже относится не только к железу, но к любому ферромагнитному материалу. Слово «железо» употребляется для простоты. 1. Железо нелинейное. Причем на самом деле нелинейное и на малых амплитудах тока намотанной на нем катушки. Причем сами параметры нелинейности железа меняются с амплитудой тока катушки. Что вносит совершенно противоестественные гармонические и интермодуляционные составляющие.
Хоть они и малы (при малых токах), но как раз забивают собой «воздух». 2. Магнитные свойства железа (и его нелинейность) зависят от частоты. То есть для разных составляющих спектра (например основного тона и его первого — самого сильного — обертона инструмента) свойства катушки будут разными и изменяться по-разному от уровня сигнала (например атака и затухание). 3. Нелинейность железа не только создает собственные нелинейные искажения. Изменение магнитной проницаемости, вызванное изменением тока катушки, изменяет (модулирует) ее индуктивность. В результате динамически изменяются параметры фильтра — не только частота среза, но и характеристическое сопротивление, ответственное за взаимодействие фильтра с нагрузкой (динамиком). И появляется параметрическая модуляция тока катушки самой катушкой — дополнительные искажения. 4. Железо имеет хоть и небольшой, но гистеререзис. Это вообще катастрофа — нелинейные искажения и модуляция индуктивности происходят «хаотично» (эффект «памяти» — начинает иметь значение в какую сторону изменяется ток: например, уменьшается после того, как увеличивался, или продолжает увеличиваться) и с некоторым переменным запаздыванием — величина тока должна измениться на определенную величину, а для этого требуется время, обратно пропорциональное скорости изменения тока.
Есть мнение, что на «тонкие моменты» звука (вроде «воздуха»), гистерезис влияет даже сильнее, чем нелинейность магнитной проницаемости. 5. Феррит в этом плане хуже железа — у него все эти вещи выражены сильнее. Но у железа есть еще беда — вихревые токи в пластинах. С точки зрения сетевых трансформаторов ими можно пренебречь (железо и делают ради сетевых трансформаторов). А для гораздо более высокочастотного звука, тем более в котором изменения сигнала на «жалкие» 0,1% на самом деле хорошо слышны, влияние вихревых токов тоже сказывается неприятно (хоть и малозаметно). 6. А еще бывает, что пластины сердечника сложены недостаточно аккуратно, некоторые пластины «выпирают» из общей стопки. Таким пластинам достается больше всего, и они могут даже сильно насыщаться при работе. 7. Если катушка не пропускает через себя ток сигнала, а «уводит его в землю», как в ФВЧ через которые работают ВЧ динамики, эти негативные эффекты снижены (ток катушки не проходит через динамик), но все равно есть. В этом случае есть шанс, что искажения, вызванные влиянием железа, будут незаметны. Но это выясняется только экспериментально. Жаль, что катушки с сердечником используются даже в дорогих Hi-End колонках (видел такие на MHES-2017). 4+
Конструкция катушки индуктивности
Вокруг прямолинейного проводника с постоянным током создается круговое магнитное поле. Линии напряженности напоминают спираль. Некто догадался свернуть провод кольцом, чтобы вклад элементарных сегментов сложился в центре. В результате внутри конструкции магнитное поле намного выше, нежели снаружи. Линии визуально наблюдаем на железных опилках. На Ютуб множество роликов, где через индуктивность пропускают ток, демонстрируя упорядоченную ориентацию металлической пыли в момент замыкания контактов. Конструкция способна запасать впрок магнитное поле подобно конденсатору, накапливающему заряд. Катушками называют только индуктивности, содержащие намотку лакированного провода. В микрополосковой технологии напыляемые для запасания магнитного поля элементы логично именовать индуктивностями.
Если в катушке, совсем как в той, что используют швеи, несколько витков провода расположить один за другим бок о бок так, чтобы ось была общей, линии напряженности магнитного поля суммируются. Простейшая индуктивность, способная накапливать энергию магнитного поля. При резком пропадании напряжения образуется явление обратной-ЭДС широко известное технике. Выступает причиной искрения коллекторных двигателей. Используется лакированный (с лаковой изоляцией) медный провод нужного сечения. Количество витков, форма сердечника определяются предварительно расчетами или по имеющемуся образцу.
Бифилярные катушки сегодня широко используются. Что касается обратной ЭДС, служит причиной розжига разрядных ламп (дневного света). Вернемся к конструкции. В первом электромагните проволока оголенная, современные катушки индуктивности наматываются лакированным. Тонкая изоляция при необходимости может быть легко снята (например, токсичной муравьиной кислотой), в исходном состоянии надежно защищает конструкцию против короткого замыкания.
Внутри катушки находится сердечник из ферромагнитного материала. Форма не важна, сечение лучше брать круглым. На высоких частотах магнитный поток (см. Преобразователь напряжения) выходит на поверхность сердечника, смысл применения ферромагнитных сплавов пропадает, иногда используется латунь (даже композитные материалы, диэлектрики). Снижает индуктивность, на высоких частотах запасаемая за период мощность невелика. Трюк проходит. У многих возникает вопрос – зачем нужен сердечник?
Сердечник катушки индуктивности выступает опорой, долговечным каркасом, усиливая магнитное поле. Индукция связана с напряженностью поля через постоянную магнитной проницаемости среды. У ферромагнитных материалов параметр поистине велик. В тысячи раз больше, нежели воздуха, большинства металлов. С ростом частоты необходимость в сердечнике снижается, возникают некоторые негативные эффекты, два из которых особенно важны:
Линии магнитного поля, сформированные опилками
- Переменное магнитное поле наводит вихревые токи, посредством которых функционируют индукционные плитки. Результат представите сами: какой нагрев сердечника вызовет. Сердечники силовых трансформаторов собираются из специальной электротехнической стали с высоким сопротивлением, разбиваются тонкими листами, изолированными взаимно слоем лака. Шихтование позволит сильно снизить влияние вихревых токов.
- Второй эффект называется перемагничиванием. Отнимает энергию поля, вызывает нагрев материала. Явление характерно для ферромагнитных материалов, устраняется использованием латуни.
В микрополосковой технологии предусмотрено исполнение индуктивностей в виде плоских спиралей: проводящий материал через трафарет напыляется на подложку (возможный метод). Напоминает конструкцию Николы Тесла. Номинал катушка индуктивности имеет весьма малый, иного не надо на частотах СВЧ. Расчет ведется по специальным справочникам, хотя пользуются преимущественно инженеры-конструкторы.
Для намотки индуктивности изготавливают специальные приспособления, напоминающие катушку спиннинга. На ось одевается сердечник с ограничителем по бокам, вращая ручку, мастер внимательно считает количество оборотов, отмеряет нужную длину. Медленно, по способу челнока рука двигается влево-вправо, витки ровно ложатся последовательно.
Индуктор— Какое уравнение следует использовать для расчета индуктивности проволочной катушки?
спросил
Изменено 2 года, 2 месяца назад
Просмотрено 189 раз
\$\начало группы\$
Недавно я работал над проектом, который требует от меня создания индуктора, однако в своих исследованиях я нашел много разных уравнений (с рядом используемых переменных и дающих очень разные результаты для одних и тех же характеристик катушки), и мне было интересно какое уравнение я должен использовать. Ниже я прикрепил несколько ссылок на сайты с различными уравнениями.
https://sciencing.com/calculate-inductance-coil-6026538.html
https://www.allaboutcircuits.com/tools/coil-inductance-calculator/
https://en.m.wikipedia .org/wiki/Индуктивность
- индуктор
- индуктивность
- катушка
- соленоид
- уравнение
\$\конечная группа\$
2
\$\начало группы\$
Правильная формула зависит от: а) имеет ли ваша катушка сердечник и б) является ли ваша катушка длинной или короткой, толстой или тонкой и т. д. 92$$
где N — количество витков, r — внутренний радиус в см, и L — индуктивность в мкГн.

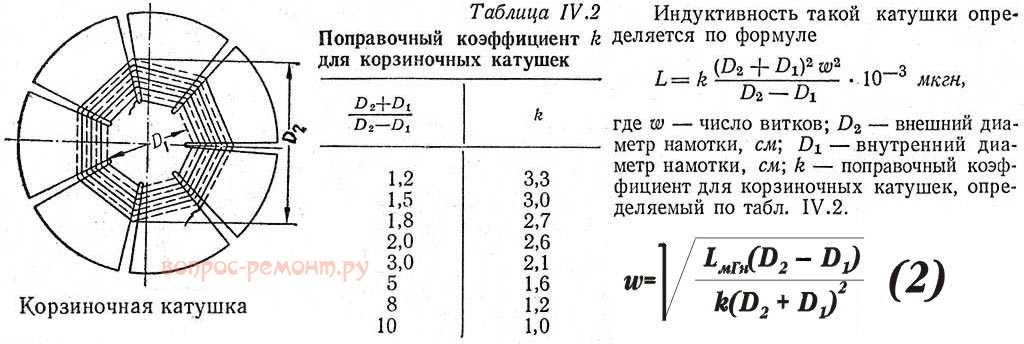

На этой странице также приведены формулы для однослойных длинных катушек, многослойных коротких катушек и плоских катушек типа «блин»
(приблизительные) формулы индуктивности.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Марк 2 — Индуктор Sim
Это Java-симуляция индуктора с воздушным сердечником. Вы должны увидеть апплет (ниже) с ползунком элементы управления для выбора размеров катушки и размера провода. (Проблема? См. ниже.) Обратите внимание, что это только катушка и не включает снаряд.
Как рассчитать индуктивность
Эта программа вычисляет индуктивность по формуле Уилера:
, где N = количество витков, A = средний радиус катушки, B = длина катушки и C = толщина катушки. Все размеры указаны в дюймах, а результат — микрогенри. Симулятор обрабатывает все необходимые преобразования в метрические и миллигенри.
Симулятор, между прочим, даст вам другую полезную информацию, например, количество оборотов. и необходимой длины провода.
Ваша цель в этом симуляторе — сконструировать катушку с определенной индуктивностью. Вам следует
уже выбрал целевое значение индуктивности каким-то образом, возможно, экспериментируя
с помощью программы RLC Simulator. Здесь вы можете попробовать различные размеры проводов
и физические размеры, чтобы увидеть, что происходит. Идея состоит в том, чтобы разработать катушку, которая может быть физически
построен и имеет достаточно низкое сопротивление.
В. Что такое круговой мил?
A. Единица измерения, используемая для определения площади провода. Площадь круга одна тысячная
(0,001) дюйма в диаметре.
В. Почему размеры проводов «мм» (под кнопкой «Следующий провод») немного отличаются от
в панели результатов?
A. Размер провода «мм» соответствует тому, который вы бы заказали у производителя. Панель результатов
показывает средний диаметр реальной проволоки; он может отличаться на несколько процентов от размера «мм».
Проблемы?
Для этой программы требуется Java Runtime Environment (JRE) 1. 4 или выше. Пожалуйста, посетите www.java.com/en/download/index.jsp, чтобы
скачайте и установите JRE. Или, если вы пишете код Java, получите комплект разработчика программного обеспечения.
(SDK) по ссылкам на веб-сайте Sun.
Если мой апплет по-прежнему не работает, попробуйте открыть окно консоли Java в веб-браузере. Копировать и вставьте его содержимое в сообщение и электронную почту это мне для устранения неполадок.
О программе
Программа была написана на Java с использованием классов AWT. Мой исходный код Java открыт и доступен бесплатно:
- InductorSim9.java запускает пользовательский интерфейс и имитирует катушку.
- CopperWire.java (и CopperWireTest.java)
вспомогательный класс, описывающий характеристики медного провода с использованием любезно предоставленных значений.
компанией WireTron, производителем проводов для электромагнитов.
