Online gerber viewer. Онлайн-просмотрщик Gerber файлов для проверки печатных плат перед производством

Как использовать онлайн Gerber Viewer для проверки файлов печатных плат перед производством. Какие функции предлагают современные просмотрщики Gerber. Как выявить распространенные ошибки в дизайне PCB с помощью Gerber Viewer.

Содержание

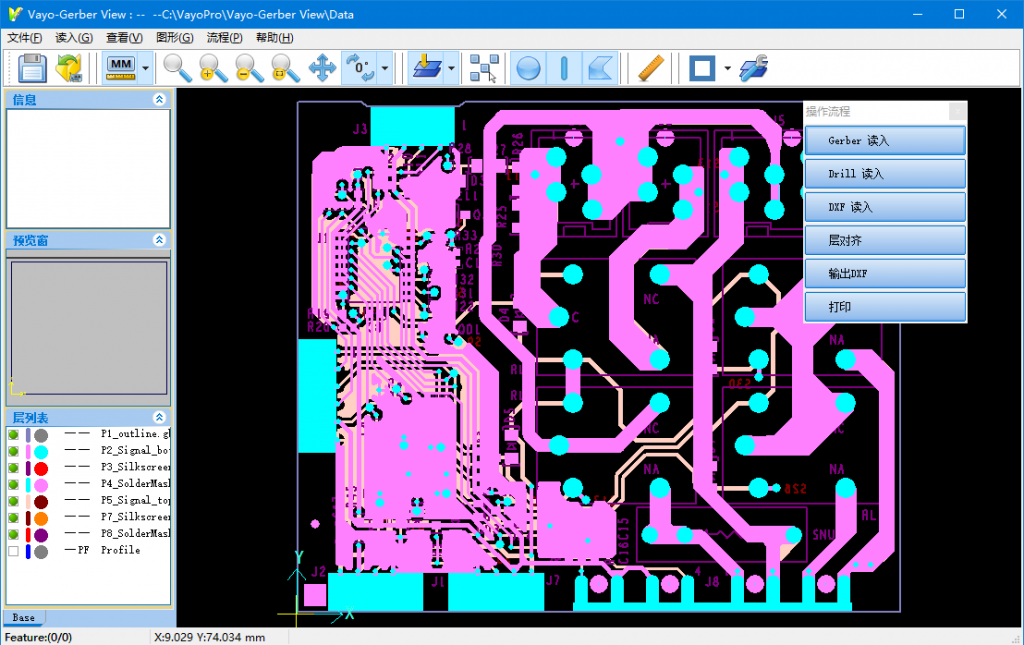

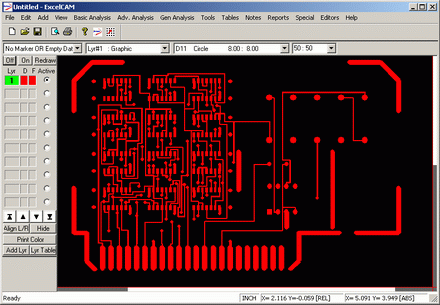

Что такое онлайн-просмотрщик Gerber файлов

Онлайн-просмотрщик Gerber файлов — это специализированное программное обеспечение, позволяющее просматривать и проверять файлы Gerber перед отправкой печатной платы в производство. Основные возможности современных онлайн Gerber Viewer:

  • Отображение всех слоев печатной платы в 2D и 3D виде
  • Проверка размеров, зазоров и других параметров дизайна
  • Измерение расстояний и размеров элементов
  • Выявление потенциальных производственных проблем
  • Возможность вносить небольшие правки в дизайн
  • Экспорт изображений для документации

Использование Gerber Viewer позволяет выявить ошибки проектирования на ранней стадии и избежать дорогостоящих переделок печатной платы.


Преимущества онлайн Gerber Viewer перед офлайн-решениями

Онлайн-просмотрщики Gerber имеют ряд преимуществ по сравнению с автономными программами:

  • Не требуют установки — работают прямо в браузере
  • Доступны с любого устройства
  • Всегда актуальная версия без необходимости обновления
  • Интеграция с облачными сервисами для хранения файлов
  • Возможность совместной работы над проектом
  • Низкие системные требования — обработка происходит на сервере

Благодаря этим преимуществам онлайн Gerber Viewer становятся все более популярными среди разработчиков печатных плат.

Основные функции современных онлайн-просмотрщиков Gerber

Ведущие онлайн-сервисы для просмотра Gerber файлов предлагают следующий функционал:

  • Отображение всех слоев печатной платы (медь, маска, шелкография и т.д.)
  • 3D-визуализация платы с возможностью вращения и масштабирования
  • Измерение расстояний, диаметров отверстий и других параметров
  • Проверка зазоров между элементами
  • Выявление потенциальных производственных проблем (кислотные ловушки, острые углы и др.)
  • Возможность скрывать/отображать отдельные слои
  • Экспорт изображений и отчетов

Многие сервисы также позволяют вносить небольшие правки в дизайн прямо в онлайн-редакторе.


Как использовать онлайн Gerber Viewer для проверки печатной платы

Процесс проверки печатной платы с помощью онлайн-просмотрщика Gerber обычно включает следующие шаги:

  1. Загрузка Gerber файлов на сервис
  2. Проверка корректности распознавания всех слоев
  3. Визуальный осмотр платы в 2D и 3D режимах
  4. Измерение критических размеров и зазоров
  5. Проверка соответствия дизайна требованиям производства
  6. Выявление потенциальных проблем с помощью автоматических инструментов
  7. При необходимости — внесение правок
  8. Экспорт отчета о проверке

Тщательная проверка в Gerber Viewer позволяет устранить большинство проблем до отправки платы в производство.

Распространенные ошибки в дизайне PCB, выявляемые с помощью Gerber Viewer

Онлайн-просмотрщики Gerber позволяют обнаружить следующие типичные ошибки проектирования печатных плат:

  • Нарушение минимальных зазоров между элементами
  • Слишком тонкие проводники
  • Некорректные размеры контактных площадок
  • Отсутствие технологических полей
  • Кислотные ловушки
  • Острые углы на медных полигонах
  • Некорректные размеры отверстий
  • Несовпадение слоев

Своевременное выявление таких ошибок позволяет избежать проблем при производстве и повысить качество печатных плат.


Интеграция онлайн Gerber Viewer с САПР печатных плат

Многие современные САПР для проектирования печатных плат предлагают интеграцию с онлайн-просмотрщиками Gerber. Это дает следующие преимущества:

  • Мгновенный просмотр Gerber файлов сразу после генерации
  • Автоматическая проверка дизайна на соответствие DRC
  • Возможность быстрого внесения правок в САПР
  • Синхронизация изменений между САПР и Gerber Viewer
  • Экономия времени на переключение между программами

Такая интеграция существенно ускоряет процесс проектирования и проверки печатных плат.

Особенности проверки многослойных печатных плат в Gerber Viewer

При работе с многослойными печатными платами онлайн-просмотрщики Gerber позволяют:

  • Отображать все слои платы одновременно в полупрозрачном режиме
  • Скрывать/отображать отдельные слои для удобства анализа
  • Проверять совпадение переходных отверстий на всех слоях
  • Визуализировать распределение сигналов по слоям
  • Анализировать целостность полигонов питания и заземления

Это позволяет выявить специфические проблемы многослойных плат, такие как несовпадение слоев или некорректная трассировка сигналов.



Free Gerber Viewer & IPC-2581 Viewer + Premium STEP Export



  • Отображает 3D-модель собранной печатной платы — Проверка перед отправкой в ​​производство
  • Экспорт 3D модели пластины в формате STEP — Совместная работа ECAD и MCAD, моделирование EM-FEM
  • Автоматически распознает и загружает файлы Gerber, Drill, Netlist и BOM
  • НОВИНКА: чтение в формате файла IPC-2581 — полное определение дизайна в одном файле!

Если Вы проектируете печатные платы, то Вы знаете, как это важно — тщательно проконтролировать Ваши чертежи перед тем, как отправить плату на производство. Когда в готовой плате обнаруживаются ошибки разработчика — это дорого и ставит Вас в неловкое положение.

Вы также знаете, как непросто проверить действительно ВСЁ в CAD-программе. Когда Вы работаете с несколькими слоями, невозможно рассмотреть всё сразу. Кроме того, Ваша CAD-программа генерирует некоторые элементы автоматически. Вы не видите их во время работы. В общем и целом, представить готовую плату наглядно — это сложно.

Естественно, что чем больше у Вас опыта и чем дольше и увереннее Вы работаете с Вашим CAD-пакетом, тем меньше вероятность не заметить ошибки. Однако…

Правда, это было бы здорово, если бы Вы могли:

  • взглянуть на Ваш чертёж другими глазами?
  • рассмотреть Ваш проект в совершенно другом ракурсе, чем в обычной CAD- или 2D-программе?
  • увидеть Вашу плату именно так, как она будет выглядеть, когда её доставят от изготовителя?
  • рассмотреть плату под любым углом, как будто Вы держите её собственными руками?
  • заглянуть в пространство между слоями, чтобы найти скрытые ошибки?
Теперь это стало возможным — с ZofzPCB.

Премиум версия

Варианты лицензирования:

Trial, €49, €149 (без НДС)
Alexa, Please Assemble My PCB
EEWeb.
com article
What is lacking in the production chain that prevents an automated PCBA ordering or even fabrication scenario from becoming reality?

Скриншоты (новый интерфейс пользователя):

Список компонентов Список контактов Net List Stackup + BodyBuilder

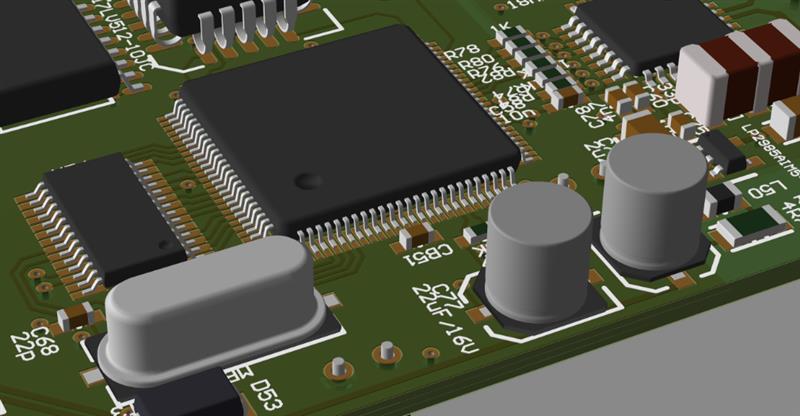

Просмотрщик файлов в формате Gerber, который способен показать Вам даже пространство между слоями

ZofzPCB — бесплатный просмотрщик Gerber-файлов, который покажет Вам больше, чем будущий внешний вид Вашей печатной платы. ZofzPCB позволит Вам увидеть Вашу плату изнутри — между слоями — так, что Вы сможете проконтролировать её по-настоящему основательно. Он сделает предпроизводственный контроль Ваших чертежей быстрым, простым, интуитивным и приятным.

ZofzPCB предоставляет Вам:

  • реалистичное трёхмерное воспроизведение Ваших Gerber-файлов, что позволяет Вам увидеть Вашу плату в готовом виде и увидеть ошибки, которые трудно было бы найти на двухмерном изображении
  • полное, интуитивное 3D-управление с помощью мыши и клавиатуры, что позволяет Вам быстро и просто увидеть любую точку платы под любым углом
  • режим ортогональной камеры, позволяющий получать однородную шкалу, распечатку 1:1 и навигацию в 2D режиме, как в стандартном Gerber Viewer
  • цветовую палитру для выделения структур по Вашему выбору
  • функции работы со слоями ON/OFF и PEEL, которые позволяют отключить визуализацию того или иного слоя и таким образом облегчить просмотр
  • настройку визуализации плотности и глубины слоёв и расстояния между ними, что позволяет Вам заглянуть внутрь и проконтролировать соединения между слоями
  • виртуальную линейку, позволяющую измерить расстояние в системе координат X, Y, Z между любыми двумя точками (контактная площадка, отверстие, край)
  • Экспорт формы трехмерной платы и внешних слоев в файл STEP для считывания в любой механический САПР (премиум)

Если импортирован файл IPC-356, то возможны ещё:

  • Отображение элементов — символическое (бесплатно) или реальное (премиум)
  • поиск по компонентам, выводам, списку соединений, что позволяет сразу проверить любой элемент чертежа
  • автоматический поиск ошибок путём сравнения Вашего Gerber-файла с IPC-356
  • кросс-чек — синхронный поиск по принципиальной схеме и разводке печатной платы
  • Файл STEP содержит все смонтированные видимые компоненты в виде структурированной сборки…

и многое другое!

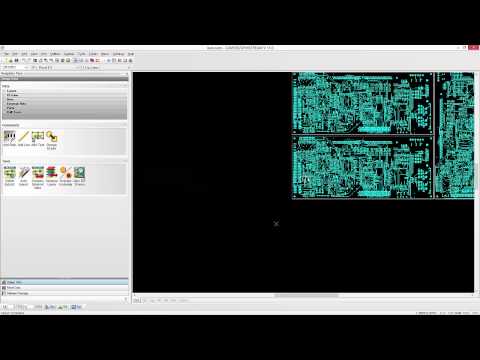

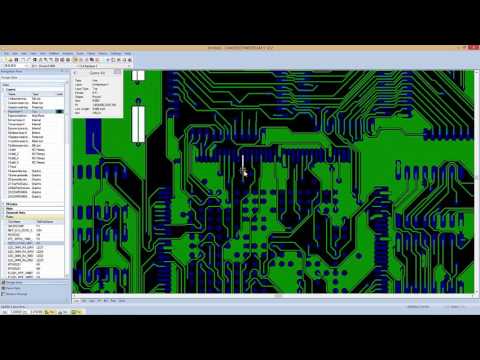

Посмотрите, как работает ZofzPCB 3D Gerber Viewer

Чтобы представить себе, как работает программа и насколько велики её возможности, мы настоятельно рекомендуем Вам посмотреть короткое

демонстрационное видео:

Your browser does not support this video format.

Quality (720p)    720p 360p

Мы уверены, что Вы, будучи дизайнером печатных плат, по достоинству оцените пользу ZofzPCB для Вашей работы.

Откройте новые перспективы в конструировании Ваших печатных плат уже сегодня!

ZofzPCB делает предпроизводственный контроль Ваших плат быстрым, простым, интуитивным и приятным. Начните сегодня!

Возможности программы:

FeatureFreePremium
Gerber-Viewer✓✓
IPC2581-Viewer✓✓
ODB++ Viewerbetabeta
Components ModelerSimple/Extruded✓
Body Builder✓
Programmatic Interface✓✓
View-Only Mode✓
Compare Designsbeta
STEP File Export✓

Для установки необходимы:

  • Windows 7(SP1), 8. 1, 10, 11 (64bit)
  • VC++ Runtime — Download
  • DirectX 9c — Download
  • мышь с колёсиком прокрутки
  • GPU:
    • Печатные платы малого и среднего размера: Интегрированный GPU современного ПК или ноутбука
    • Большие печатные платы: Рекомендуется использовать специализированный GPU геймерского уровня

Дополнительная информация…

YouTube playlist

ZofzPCB Users’ Forum


Рейтинг:

4.6 out of 5; основан на 6 отзывах клиентов


Share ZofzPCB.com…

Онлайн просмотрщик Gerber | Просматривайте свои файлы Gerber с помощью Northwest Engineering Solutions


Попробуйте нашу онлайн-программу просмотра Gerber

Визуализируйте свои файлы Gerber, проверьте слои и выполните тщательную проверку перед отправкой проекта для изготовления печатной платы.

Если вы готовы запустить свою плату в производство, убедитесь, что вы сотрудничаете с лучшей дизайнерской фирмой, которая поможет вам в управлении вашим проектом. Мы работаем с группой передовых местных и зарубежных производителей, чтобы помочь вам найти наилучшее соотношение времени выполнения заказа, возможностей и стоимости. Для продуктов ITAR, EAR и продуктов двойного назначения мы работаем только напрямую с производителями, зарегистрированными в ITAR. Приходите посмотреть, что мы можем сделать для вас.

Запросить предложение


НЕ ЗАГРУЖАЙТЕ ЭКСПОРТНЫЕ ДАННЫЕ ЧЕРЕЗ ЭТО ПРИЛОЖЕНИЕ.
Если вы хотите начать заказ с использованием данных, контролируемых экспортом, воспользуйтесь контактной формой, чтобы связаться с нами и организовать безопасную передачу файлов.




Наше руководство по файлам Gerber

Что такое файлы Gerber?

Первоначально разработанные Gerber Scientific, компанией, основанной Джозефом Гербером, файлы Gerber теперь стали стандартным форматом файлов, используемым для изготовления голых печатных плат. В настоящее время права на файловый формат Gerber принадлежат UCAMCO. Файлы Gerber — это файлы программного обеспечения, которые разработчики печатных плат передают производителям для производства печатных плат. После того как проектировщики создали топологию печатной платы в своем приложении для проектирования, программное обеспечение преобразует проект в производственные данные. Наиболее распространенным форматом файлов являются файлы Gerber.

Файл Gerber содержит всю важную информацию, такую ​​как содержание меди, расположение отверстий, информацию о сборке, шелкографию и т. д., необходимую для изготовления платы без покрытия. Файл Gerber выглядит точно так же, как изображение определенного слоя платы; файл Gerber кодирует это изображение каждого слоя как открытый векторный формат ASCII, давая 2D-представление каждого слоя в печатной плате. Эти 2D-изображения используются для создания трафаретов, приспособлений и любых других инструментов, необходимых для изготовления голой печатной платы.




Форматы файлов Gerber

Ниже приведены три существующие в настоящее время версии форматов файлов Gerber:

  • RS-274-D — теперь он заменен на RS-274-X. Эти файлы содержат только координаты XY и команды рисования и флэширования.

  • RS-274-X — Этот расширенный формат Gerber широко используется почти во всех программах проектирования для производства печатных плат. Эта версия объединяет апертуры, параметры конфигурации, координаты XY и команды рисования и вспышки в одном файле.

  • Gerber X2 — Это последняя и наиболее совершенная версия формата Gerber, поддерживающая широкий спектр дополнительных данных по сравнению с RS-274-X. Он включает важную информацию, такую ​​как функции объектов, такие как тип контактной площадки, функция слоя файла, расположение дорожек с контролируемым импедансом и многое другое.

После того, как дизайн и компоновка готовы для производства, дизайнер экспортирует информацию о конструкции печатной платы в одном из указанных выше форматов вместе с другими необходимыми производственными файлами. Перед отправкой платы в производство инженерам-проектировщикам печатных плат рекомендуется просмотреть созданные ими файлы Gerber. Выборочная проверка файла Gerber может позволить разработчику выявить проблему, которая не была очевидна при работе в редакторе плат.




Другие файлы для изготовления печатных плат

В дополнение к файлам Gerber для изготовления и сборки печатной платы требуется несколько других файлов:

  • Список соединений IPC-D-356, извлеченный из схемы
  • Полная спецификация с информацией о поставщиках компонентов
  • Данные сверления с ЧПУ
  • Производственные и сборочные чертежи печатных плат, включая примечания, перечисляющие требования
  • Выберите и поместите файлы с расположением компонентов для сборки
  • Отчет с информацией о тестировании, такой как данные о контрольных точках и местоположения контрольных точек

Герберы продолжают оставаться самыми популярными Существуют два других формата файлов для производства печатных плат, которые могут предоставлять дополнительную информацию помимо информации о фотопечати в файлах Gerber.

  • ODB++ — это расширенный формат файлов для обмена данными между CAD и CAM, который предоставляет почти все, что включает в себя классический формат Gerber. Однако ODB++ также включает дополнительные данные, которые обычно экспортируются вместе с пакетом Gerber. Первоначально разработанный для использования в Valor, формат файлов ODB++ и Valor позже были приобретены Siemens.

  • IPC-2518 — это формат обмена CAD-to-CAM, стандартизированный IPC International. Предполагается, что это будет открытый и нейтральный формат обмена данными, доступный в любой программе САПР. Формат файла предназначен для включения всех данных, необходимых для изготовления и производства печатной платы, в один XML-файл. Многие популярные платформы ECAD внедрили этот стандарт.



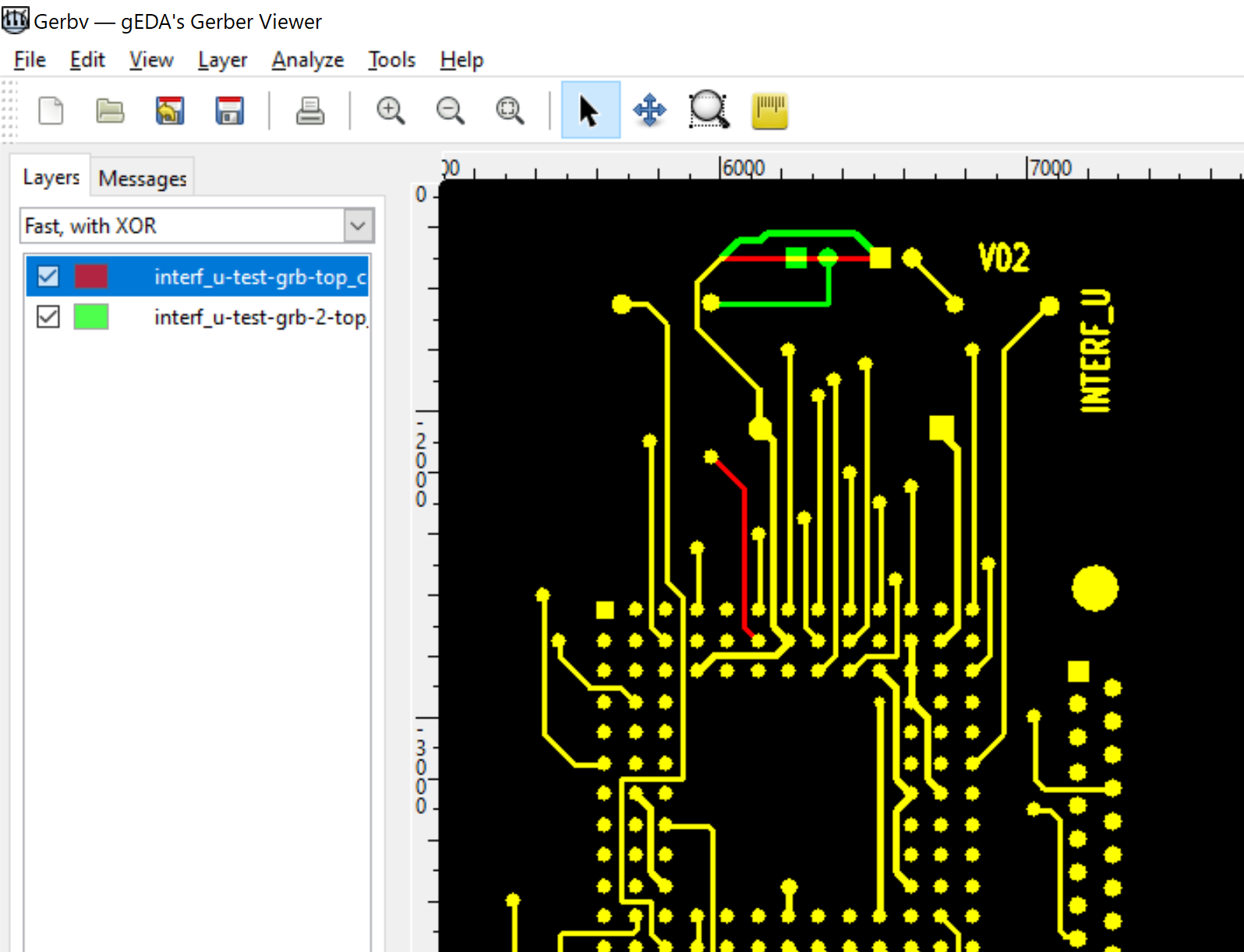

Что проверять в программе просмотра Gerber

Средство просмотра Gerber, такое как приложение на этой странице, позволяет пользователям просматривать содержимое файла Gerber. Как правило, перед запуском платы в производство элементы в файле проверяются на предмет точности и потенциальных проблем с DFM. Разработчикам рекомендуется изучить свои файлы Gerber, прежде чем они передадут свой пакет данных производителю для полной инженерной проверки и проверки DFM.

Дизайнерам не обязательно иметь полное представление о возможностях обработки производителя, но есть некоторые основные задачи, которые можно выполнить в средстве просмотра Gerber. В первую очередь разработчику необходимо убедиться, что файлы Gerber являются правильным представлением слоев в файлах проекта печатной платы. Дизайнеры, как правило, полагаются на механизм DRC в своем программном обеспечении САПР для выявления ошибок, но безошибочный документ САПР не обязательно преобразуется в проект, который пройдет DFM.

Приведенный ниже список проблем проектирования и DFM не является исчерпывающим, но это некоторые примеры выбора конструкции, которые являются электрически правильными и не вызывают нарушения основных правил проверки электрических параметров. Однако перечисленные ниже факторы могут повлиять на изготовление и сборку из-за снижения производительности.

  • Неправильное отверстие паяльной маски на контактных площадках SMD — Если отверстие отсутствует или слишком велико, припой может течь и замыкать выводы на SMD-компоненте.

  • Переходные отверстия в контактных площадках SMD — Это часто является ошибкой, если не используется переходное отверстие в контактной площадке, и это можно пропустить, если конфигурация вида в вашем инструменте САПР настроена неправильно.

  • Кислотоуловители — У производителей есть свои собственные требования к углу угла, которые предназначены для предотвращения образования кислотоуловителей во время травления.

  • Переходные отверстия неправильного размера — В многослойных платах переходные отверстия могут быть слишком малы для механического сверления или их соотношение сторон может быть слишком большим.

  • Зазоры между проходами сверления — Недостаточный зазор между ударами сверла может привести к перекрытию ударов сверла или попаданию ударов сверления по надписям или контактным площадкам SMD.


После просмотра пакета файлов Gerber важно внести изменения в дизайн и повторно экспортировать пакет файлов перед отправкой данных производителю. Убедитесь, что вы внимательно проверили указанные выше пункты с помощью ручной программы просмотра Gerber или автоматизированного приложения. Некоторые автоматизированные приложения доступны для анализа Gerber, но для них может потребоваться лицензионный сбор, и они обычно приобретаются инженерами-технологами у производителя.

Начните сегодня



Зачем работать с NWES?


  • Широкий опыт — Мы управляемая цифровыми технологиями удаленная организация с разнообразными талантами и опытом. Мы знаем вашу технологию, потому что мы использовали ее и построили ее.

  • Партнеры-производители — Мы работаем с местными и зарубежными поставщиками CM и EMS, которые имеют сертификаты ISO-9001, AS9100, ISO-13485, IPC-A-610, NADCAP и/или ITAR/JCP. Мы поможем вам найти лучший вариант для производства прототипов и масштабирования до серийного производства.

  • Управление цепочками поставок — Мы применяем упреждающий подход к проектам, чтобы гарантировать, что ваш дизайн может быть произведен в требуемом объеме. Мы будем управлять закупками у крупных дистрибьюторов или брокеров на протяжении всего вашего проекта.

Начать работу


Нужна помощь с вашим следующим проектом по разработке или производству электроники? Узнайте, что могут сделать наши специалисты.


Country
United StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral African RepublicChadChannel IslandsChileChinaChristmas IslandCocos IslandColombiaComorosCongoCook IslandsCosta RicaCote DIvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerGabonGambiaGeorgiaGermanyGhanaGibraltarGreat BritainGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuyanaHaitiHawaiiHondurasHong KongHungaryIcelandIndonesiaIndiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea NorthKorea SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalaysiaMalawiMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMidway IslandsMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNambiaNauruNepalNetherland AntillesNetherlands (Holland, Europe)NevisNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalau IslandPalestinePanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarRepublic of MontenegroRepublic of SerbiaReunionRomaniaRussiaRwandaSt BarthelemySt EustatiusSt HelenaSt Kitts-NevisSt LuciaSt MaartenSt Pierre & MiquelonSt Vincent & GrenadinesSaipanSamoaSamoa AmericanSan MarinoSao Tome & PrincipeSaudi ArabiaSenegalSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyriaTahitiTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad & TobagoTunisiaTurkeyTurkmenistanTurks & Caicos IsTuvaluUgandaUnited KingdomUkraineUnited Arab EmiratesUruguayUzbekistanVanuatuVatican City StateVenezuelaVietnamVirgin Islands (Brit) Виргинские острова (США)Остров УэйкОстров Уоллис и ФутанаЙеменЗаирЗамбияЗимбабве

Номер телефона

Сообщение



Вы можете приложить ZIP-файл к вашему запросу (максимум 25 МБ)

Готовы работать с NWES?


Свяжитесь с нами сегодня для консультации.

Свяжитесь с нами сегодня

Наши клиенты и партнеры

Как найти и использовать онлайн-программу просмотра Gerber — Производство печатных плат и сборка печатных плат

Что такое онлайн-программа просмотра печатных плат Gerber?

Онлайн-программа просмотра печатных плат Gerber Viewer — это бесплатное программное обеспечение для просмотра и редактирования файлов Gerber. Вы можете использовать его для предварительного просмотра и изменения однослойных, многослойных файлов сверления Excellon (прозрачный или белый фон), дампа экрана (междустрочный или граничный) и верхних (со стеком слоев) 2D-данных, таких как RS274X, GDSII, Форматы OASIS/MTL.

Язык программирования Java является основным языком для этой программы просмотра. Графический интерфейс этого программного обеспечения состоит из двух основных разделов. Первый раздел предназначен для редактирования схем и размещения компонентов на поверхности проектирования, предоставляемой вторым разделом, с поддержкой интерактивного и пакетного захвата схем. Пакетный захват захватывает все компоненты за один раз, когда закрывается окно ввода схемы.

Второй раздел предназначен для разводки печатной платы. Он использует интерактивный немодальный метод работы над разводкой печатной платы. Это позволяет пользователю работать одновременно с передним и задним листами проекта. Все инструменты основаны на «перетаскивании» (стандартное размещение компонентов, обрезка дорожек и т. д.). Механизм маршрутизации совместим с BVRP (Лучший протокол виртуальной маршрутизации). Но, в отличие от протоколов BVRP, он позволяет разбивать длинные трассы на более мелкие сегменты, которые мы можем маршрутизировать отдельно.

Средство просмотра файлов печатных плат имеет простой пользовательский интерфейс, упрощающий компоновку, редактирование и печать печатных плат. Он доступен только на английском языке.

Запросить расчет стоимости изготовления печатной платы сейчас

Режимы просмотра

Вы можете открыть онлайн-программу просмотра печатных плат Gerber с помощью программного обеспечения для редактирования печатных плат в двух режимах: онлайн или офлайн.

В интерактивном режиме вы можете открыть программное обеспечение непосредственно из программного обеспечения редактора печатных плат. Оба работают одновременно. Вы можете использовать их независимо друг от друга для перекрестной проверки. Например, вы можете просмотреть файл Gerber в редакторе печатных плат, изменить некоторую информацию, а затем переключиться на онлайн-средство просмотра Gerber, чтобы проверить, как это влияет на файл Gerber. Вы также можете проверить, как выглядит ваш макет после его распечатки. Или вы можете сделать все три одновременно. Вы можете сохранить макет во внешний файл (это удобно, если вам нужно изменить/отредактировать его в другой программе), а затем перезагрузить его в редактор плат.

Вы должны открыть файл Gerber с помощью программного обеспечения редактора печатных плат в автономном режиме, а затем отдельно открыть онлайн-приложение для просмотра Gerber. Мы используем их независимо, но связи между ними нет. После завершения компоновки в редакторе печатных плат вы можете сохранить ее в формате файла Gerber. Затем запустите онлайн-приложение для просмотра Gerber, чтобы просмотреть и проверить макет в файле Gerber. Это также удобно, если вам нужно изменить / отредактировать его в каком-то другом программном обеспечении.

В следующих разделах шаг за шагом показано, как использовать оба режима. Онлайн-программа просмотра печатных плат

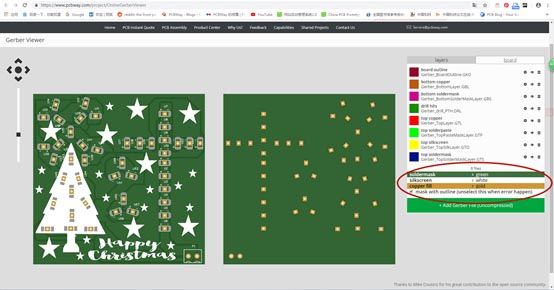

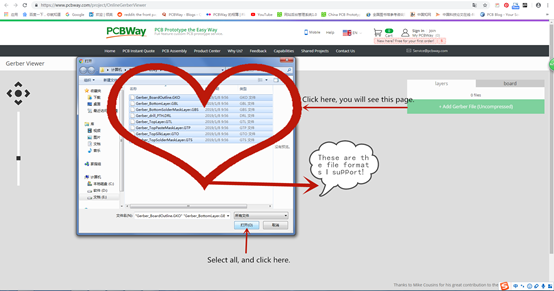

Шаг 1: откройте онлайн-программу просмотра печатных плат Gerber с помощью программного обеспечения для редактирования печатных плат

(1) Онлайн-режим:

  1. Запустите используемую вами программу редактирования печатных плат и загрузите файл Gerber, чтобы открыть топологию
  2. Выберите View>More>Online Gerber Viewer, щелкните по нему, чтобы запустить его. загрузите файл Gerber, чтобы открыть макет
  3. Необязательно: используйте значок «Плюс», чтобы создать новую папку и назовите ее по своему усмотрению
  4. Система отобразит в онлайн-просмотрщике Gerber

(3) Закройте онлайн-просмотрщик Gerber:

  1. Щелкните элемент правой кнопкой мыши выделен на следующем снимке экрана и выбран Close во всплывающем меню
  2. . Вы увидите файл Gerber в автономном режиме в программном обеспечении редактора печатных плат. Вы можете отредактировать его здесь

Шаг 2: отредактируйте спецификации онлайн
  1. Выберите Online Gerber Viewer>Редактировать>Редактировать спецификацию, чтобы отредактировать однослойный, многослойный файл сверления Excellon или данные дампа экрана.
  2. Вы можете использовать следующие параметры, чтобы изменить любую информацию, которую вы хотите:

Клавиши со стрелками параметров позволят вам увеличить масштаб для получения более подробной информации, чтобы вы могли точно увидеть, где она нуждается в изменении.

Шаг 3: распечатайте измененный файл Gerber
  1. Выберите Online Gerber Viewer>Файл>Печать, установите параметры печати.
  2. Система автоматически распечатает измененный файл Gerber. Перед печатью проверьте, достаточно ли места на бумаге для печати, или вам необходимо настроить размер страницы в настройках драйвера принтера.
  3. Мы будем называть виртуальный принтер «Gerber Viewer» по умолчанию, но вы можете изменить его на любое другое в имени принтера:
  4. Система распечатает файл Gerber на бумаге:
  5. Программа просмотра Gerber автоматически подключается к каталогу файла Gerber на вашем компьютере и показывает изображение распечатки:
  6. Закройте онлайн-средство просмотра Gerber:
  7. Щелкните правой кнопкой мыши элемент, выделенный на следующем снимке экрана, и выберите «Закрыть» во всплывающем меню:
  8. Запишите измененный файл Gerber в место, где его можно будет легко найти позже.
  9. Перенесите измененный файл Gerber в программу редактирования печатных плат, откройте его для просмотра.

Запросить производство и сборку печатных плат

Режим макета

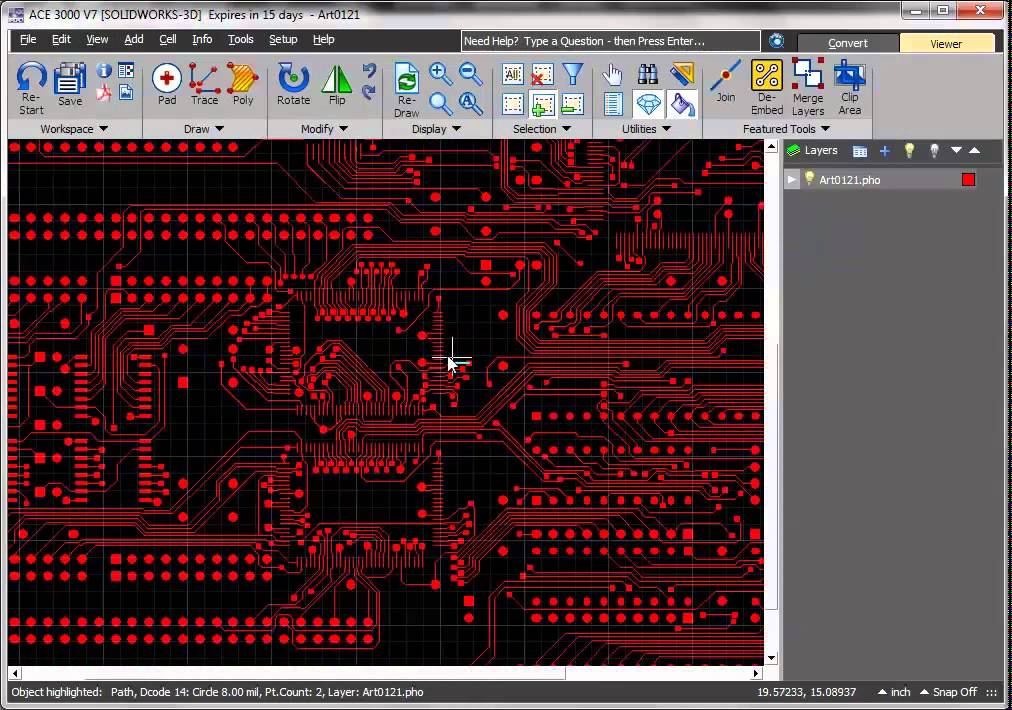

2D Layout Viewer

Вы можете открыть с помощью онлайн-программы просмотра файлов gbl в виде 2D-макета. Полезно просматривать макет в двухмерной плоскости без программного обеспечения для проектирования печатных плат, просто используя онлайн-просмотрщик Gerber. Для этого перейдите в «Файл»> «Вид»> «Онлайн-просмотрщик Gerber»> «Просмотр 2D-макетов».

Этот вид работает аналогично Windows Paint, где вы можете рисовать линии и фигуры с помощью мыши. Если вы какое-то время занимались разводкой печатных плат, то это будет вам знакомо. Вы можете изменить цвет фона с помощью флажка в View>Color>Back; введите код цвета там.

Пользовательский интерфейс прост и удобен в использовании. Вы можете перетаскивать экран, чтобы посмотреть на макет под разными углами. Вы также можете щелкнуть правой кнопкой мыши по экрану или любому объекту и выбрать различные параметры во всплывающем меню.

3D-просмотр

Вы можете использовать 3D-просмотрщик Gerber, чтобы увидеть свой дизайн со всех сторон в этой модели. Чтобы войти в режим 3D-просмотра, выберите «Вид»> «Просмотр 3D» или нажмите клавишу F3. Вы можете использовать Alt+клавиши со стрелками для перемещения по экрану, прокручивать вверх/вниз с помощью клавиш со стрелками вверх/вниз на клавиатуре и вращать, нажимая левую/правую кнопку мыши.

Масштаб

В прошлом увеличение и уменьшение масштаба было обычной функцией. В 2D вы можете использовать Ctrl-Z и Ctrl-Z для увеличения/уменьшения масштаба соответственно. В 3D-виде вы можете использовать колесико мыши для увеличения масштаба, клавиши Ctrl+Plus для уменьшения или клавиши Alt+Plus для сброса. Вы также можете ввести значение через клавиатуру, нажав один раз NumLock и букву, которую хотите изменить в следующий раз.

Проекция

Эта функция работает в 3D-режиме, который можно использовать для создания перспективного вида топологии печатной платы. Чтобы войти в проекционный вид, перейдите в View>Projection. Если вы хотите восстановить настройки по умолчанию, перейдите в «Проекция»> «Предустановки» и выберите «По умолчанию» (сохранить существующие настройки).

При входе в проекционный вид необходимо отключить масштабирование. Вам нужно включить его после ввода новых настроек.

Запросить расчет стоимости изготовления печатной платы сейчас

Привязать к сетке

Вы можете наложить сетку на макет, чтобы упростить рисование дорожек. Сетка не видна при работе непосредственно над дизайном, но вы увидите ее в режиме редактирования или просмотра дизайна. Это полезно для того, чтобы убедиться, что ширина и расстояние между гусеницами соответствуют их производственным допускам. Чтобы настроить сетку:

  • Перейдите в меню Вид>Сетка и выберите Сетка (в версии 0. 16 сетка недоступна по умолчанию, вам нужно выбрать ее в меню Вид>Сетка или Вид>Дополнительно>Сетка). Это добавит в макет синюю линию сетки.
  • Чтобы удалить сетку, повторите первый шаг, но вместо этого выберите «Сетка (Выкл.)».
  • Если вы внесли изменения в свой макет и хотите просмотреть их снова с включенной сеткой, выберите «Просмотр»> «Дополнительно»> «Сетка» и выберите «Сетка (пересчитать)».
  • Чтобы изменить размер сетки, выберите «Вид»> «Инструменты». Доступно много размеров. Если вы хотите откалибровать свою сетку, перейдите в «Просмотр»> «Инструменты»> «Калибровать сетку».
  • Отображение сетки будет обновляться только в том случае, если вы увеличите или уменьшите масштаб представления или измените макет.

Вы не можете редактировать непосредственно в представлении дизайна. Это можно сделать двумя способами:

  1. Используйте команду View>Snap to Grid, чтобы наложить сетку на дизайн.
  2. Используйте команду Traces, чтобы нарисовать прямоугольную сетку, которую вы можете редактировать. Ячейки сетки будут появляться по мере того, как вы рисуете, а также будут появляться, когда вы отключите сетку.

Вы должны нарисовать прямоугольник в режиме конструктора. Он должен полностью вписываться в границы вашего макета (не выходить за пределы и не перекрывать какой-либо объект). Он не может выходить за последнюю или первую строку дизайна.

Выравнивание

Эта функция полезна для выравнивания объектов на одном слое в одном направлении. Чтобы выровнять что-либо по вертикали, выберите «Просмотр»> «Выравнивание» и выберите «Вертикально» или «Горизонтально». Для горизонтального выравнивания выберите View>Alignment и выберите Horizontal. Чтобы выровнять объекты под углом так, чтобы они пересекались друг с другом, выберите «Вид» > «Выравнивание», выберите «Угол» или «Нормальный» и щелкните дорожку или объект. Вы можете использовать нашу кнопку, чтобы сделать это.

Кнопка определения находится внизу этого диалогового окна. Вы можете нажать на кнопку, чтобы открыть следующий диалог:

Выровняйте две сетки друг с другом. Первая сетка — это та, которая проходит через вашу контрольную точку. Предположим, вы хотите выровнять объекты по вертикали или горизонтали относительно друг друга, перетащив один из них в первый столбец. Затем перетащите второй объект в любой столбец и при необходимости нажмите кнопку «Сопоставить с первой/второй сеткой».

Выравнивание под углом полезно, когда вы хотите выровнять объекты под углом, чтобы они пересекались друг с другом. Например, создание проволочной дорожки на нижнем слое с выравниванием под углом 45 градусов приведет к пересечению другой проволочной дорожки на верхнем слое.

Импорт топологии

Если вы работаете над другой компоновкой в ​​редакторе печатных плат, я рекомендую вам импортировать компоновку с помощью этой функции, чтобы легко проверить свой проект. Чтобы импортировать макет, выберите «Файл» > «Импорт макета». Появится диалоговое окно «Импорт макета». Затем перейдите в каталог, в котором вы сохранили свой дизайн, и выберите файл.

Запросить производство и сборку печатных плат

Экспорт макета

С помощью этой функции вы можете экспортировать макет в Gerber или импортировать его в другой редактор печатных плат. Чтобы экспортировать, выберите «Файл»> «Экспорт макета»… Появится диалоговое окно «Экспорт макета». Выберите целевой каталог, в котором вы хотите сохранить его, затем введите имя для вашего файла в Выходной файл. Вы также можете выбрать выходной формат через Формат файла.

Разрешение привязки

Разрешение определяет минимальное отслеживаемое приращение. Вы можете изменить его, выбрав вид>Инструменты, или ввести значение этого параметра непосредственно на панели инструментов. Установите это значение в один мил (1/1000 дюйма). Значение по умолчанию — один мил, других значительных приращений нет. Максимально возможное значение будет 0,0187 дюйма (8 мил).

Режим рисования

Чтобы переключиться между различными режимами рисования, выберите Вид>Режим рисования. Есть также опции для масштабирования представления. Возможные варианты: Независимое или Относительное масштабирование. При независимом масштабировании вы масштабируете каждый объект отдельно, чтобы легко увидеть, пропорциональны ли они друг другу. Относительное масштабирование масштабирует все в соответствии с расстоянием от окна просмотра (граница вокруг вашего макета) и не принимает во внимание объекты, которые находятся за его пределами (т. Е. За пределами экрана).

Чтобы переключиться в другой режим рисования, установите соответствующий флажок над списком и выберите режим рисования в раскрывающемся меню. Есть также опции для масштабирования представления. Возможные варианты: Независимое или Относительное масштабирование. При независимом масштабировании вы масштабируете каждый объект отдельно, чтобы легко увидеть, пропорциональны ли они друг другу. Относительное масштабирование масштабирует все в соответствии с расстоянием от окна просмотра (граница вокруг вашего макета) и не принимает во внимание объекты, которые находятся за его пределами (т. Е. За пределами экрана).

Стиль линии

Чтобы изменить стиль линии, выберите View>Line Style. Доступно множество типов линий. Пожалуйста, посетите view>Line Style для получения подробной информации.

Стиль текста

Чтобы изменить стиль текста, выберите Вид>Стиль текста. Доступны три стиля текста, каждый с различными параметрами. Для получения дополнительной информации о том, как их использовать, обратитесь к разделу «Текст» этого руководства.

Схема штриховки

Чтобы изменить образец штриховки, выберите Вид > Образец штриховки. Доступно множество типов люков. Пожалуйста, посетите View>Hatch Pattern для деталей.

Слой

Чтобы изменить слой, выберите Вид>Слои или нажмите кнопку Слой на панели инструментов. Появится диалоговое окно слоев, затем вы можете использовать его для переключения между слоями, установки цвета и свойств слоя.

Цвет слоя

Вы можете использовать команду View>Layer Color, чтобы изменить цвет активного слоя. Появится диалоговое окно «Цвет слоя», затем вы можете выбрать «Сплошной цвет» или «Градиент». Если вы выберете «Градиент», вам нужно установить начальный и конечный цвета.

Запросить стоимость изготовления печатной платы сейчас

Свойства слоя

В диалоговом окне слоев у вас есть список всех ваших слоев. Там вы можете проверить цвет для вашего слоя. Если щелкнуть треугольник рядом с именем слоя, появится диалоговое окно, в котором можно установить свойства слоя. Вы можете установить имя слоя, описание, исходный размер и положение.

Онлайн-программа просмотра печатных плат Gerber поддерживает функции редактирования печатных плат. Он включает в себя выбор куба, определение укладки слоев, управление проводкой, генерацию линии передачи данных, генерацию сверления отверстий и автоматическую печать.

Онлайн программа просмотра печатных плат Gerber поддерживает перетаскивание, что делает различные функции редактирования очень удобными.

Онлайн программа просмотра печатных плат Gerber поддерживает горячие клавиши для легкого доступа и быстрой работы.

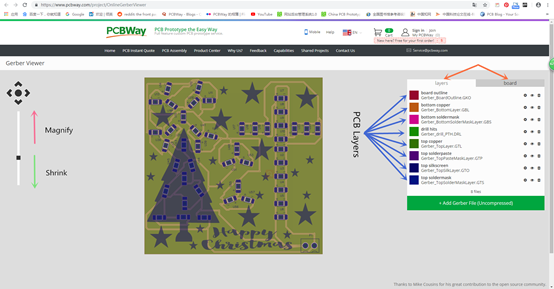

Онлайновый графический инструмент для печатных плат

Компания по производству печатных плат разработала онлайновый графический инструмент для печатных плат с очень простым пользовательским интерфейсом. Этот инструмент позволяет вам просматривать ваши файлы Gerber в любое время и в любом месте, с возможностью их сохранения на веб-странице компании. Это просто обычный файл изображения в формате JPEG, который вы загрузили на веб-страницы. Вы также можете бесплатно загрузить программу просмотра Gerber. Работа с мировыми производителями таких RayMing PCB and Assembly поможет гарантировать, что ваш продукт будет соответствовать стандартам, поскольку они используют одни из лучших инструментов, таких как средство просмотра Gerber.

Чтобы открыть файл Gerber, сначала его необходимо загрузить у производителя или торгового посредника печатной платы. Затем откройте файл Gerber с помощью GERBER_FILE_WIZARD. Чтобы открыть диалоговое окно, вам нужно перейти в файл> Открыть. Появится диалоговое окно «Открыть». Если вы уже загрузили файл Gerber, выберите каталог, в котором вы его сохранили, и введите его имя в поле «Имя файла». Затем нажмите Открыть

Чтобы просмотреть файл Gerber, сначала необходимо создать файл, а затем открыть файл Gerber с помощью GERBER_VIEWER. Чтобы открыть диалоговое окно, вам нужно перейти в файл> Открыть. Появится диалоговое окно «Открыть». Если вы уже создали файл и открыли в нем файл Gerber, нажмите «Открыть».

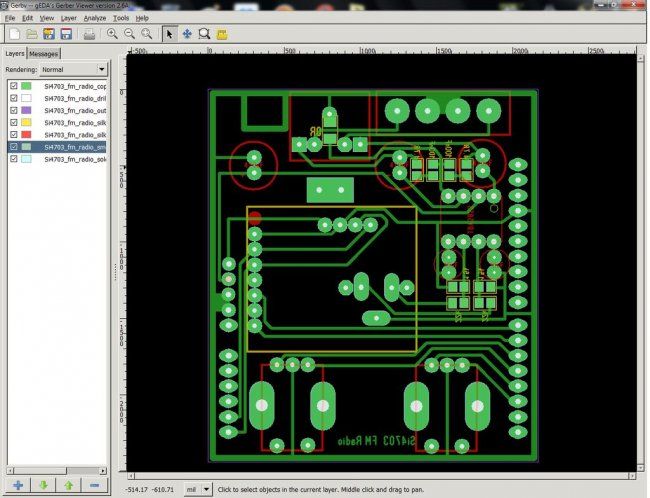

Gerber Viewer

Gerber Viewer — редактор для просмотра файлов Gerber, написанных на C++. Это кроссплатформенный инструмент, поэтому он будет поддерживать все платформы, включая Linux и Mac OS X. Вы можете просматривать свои файлы Gerber онлайн сразу же после загрузки файла Gerber у производителя или торгового посредника печатной платы. Просто нажмите кнопку, и файл Gerber появится в вашем браузере. Затем вы можете загрузить его или сохранить в локальной системе.

Существуют бесплатные онлайн-программы просмотра Gerber, которые поддерживают просмотр как отдельных, так и нескольких файлов Gerber. Вы можете очень легко просмотреть эти файлы после того, как загрузите их у производителя или торгового посредника печатной платы. Вы можете перетащить файл в окно. Если вы хотите увеличить масштаб, дважды щелкните окно или используйте [Ctrl] [Колесо мыши].

Онлайн-средство просмотра Gerber

Вы можете просматривать свои файлы Gerber с помощью этого инструмента в любое время и в любом месте, после того как вы зафиксировали их с помощью камеры или сканера, а затем загрузили изображение на их веб-сайт, где они имеют специальный раздел для проектов дизайна печатных плат.

Первые два — это бесплатные онлайн-программы просмотра Gerber, которые позволяют просматривать файлы Gerber в любое время и в любом месте. После того, как вы зафиксировали их с помощью камеры или сканера, загрузите изображение на веб-сайт, а затем просмотрите их в любое время.

Eagle CAD

Eagle — это комбинированный редактор схем и компоновок, входящий в пакет Electronics Workbench (EWB) (www.electronics-workbench.com). Работа со схемами и платами в Eagle состоит из трех этапов: создание нового проекта, его изменение или резервное копирование для последующего редактирования.

Eagle CAD Block Editor

Это бесплатный онлайн-редактор компонентов от Universal Devices Inc., который создает широкий спектр встраиваемых системных продуктов, включая ИС последовательного ввода-вывода MAX232, ИС датчика температуры MAX4630 и MAX6675 absolute. ИС датчика температуры. Таким образом, вы можете использовать этот редактор блоков для просмотра файлов Gerber в любое время и в любом месте, поскольку он поддерживает как просмотр и редактирование этих файлов, так и просмотр схем и плат, созданных с их помощью.

Редактор блоков Eagle CAD может просматривать схемы и платы, созданные Eagle CAD.

Этот редактор компонентов может легко просматривать файлы Gerber, отредактированные Eagle CAD, поскольку он автоматически поддерживает просмотр отредактированных файлов Gerber.

Запросить производство и сборку печатных плат

SparkFun

Программное обеспечение для ввода схем и компоновки платы, используемое в открытой аппаратной библиотеке SparkFun Electronics, — OpenOffice OrgChart (www.openofficeorgchart.org). Это программное обеспечение для создания схем и компоновки доски, разработанное командой OrgChart для редактирования и рисования организационных диаграмм. Этот инструмент не поддерживает просмотр файлов Gerber, но поддерживает формат файлов Gerber с открытым исходным кодом, который не доступен для просмотра в большинстве инструментов или онлайн-средств просмотра.

Библиотека Eagle

Существует онлайн-библиотека частей орла под названием eagle lib (www. eaglelib.net). Это библиотека деталей Eagle, содержащая 3D-модели многих компонентов. Вы можете просматривать детали своего орла в любое время и в любом месте. После того, как вы зафиксировали их своей камерой или сканером, вы можете загрузить их на этот сайт.

В этой библиотеке также размещается файл в формате eagle (EAGLE), который используется для хранения макетов плат, сделанных в Eagle. Эта библиотека поддерживает многих производителей печатных плат и разработчиков печатных плат.

Таким образом, эта библиотека также будет хранить ваши файлы Gerber, если вы пометите их в формате файла EAGLE.

DesignSpark PCB

Существует открытое программное обеспечение для проектирования печатных плат под названием DesignSpark PCB (www.designsparkpcb.com). Вы можете легко создавать свои проекты с помощью перетаскивания компонентов, а затем экспортировать их в файлы DXF, совместимые со многими производителями печатных плат.

Вы можете легко просматривать файлы Gerber, созданные DesignSpark PCB с помощью Sparkfun, Eagle CAD и eagle lib.

Но просмотреть их в большинстве онлайн-инструментов или средств просмотра веб-сайтов сложно, поскольку Sparkfun, Eagle CAD и eagle lib поддерживают формат файлов Gerber с открытым исходным кодом, который не отображается в большинстве инструментов и средств просмотра веб-сайтов.

Max + MBE + BEE

Max — это язык программирования, созданный MIT, который помогает создавать интерактивные приложения. Среда разработки использует библиотеку языка обработки, которая зависит от Java.

Мы можем найти Макса на многих разных сайтах, но лучшим из них является оригинальный сайт, предназначенный для обучения программированию художников и нетехнических людей.

Интернет-версия Max — это интерактивный редактор досок, выпущенный под лицензией GNU GPL. Он использует библиотеку языка обработки, которая зависит от Java.

Processing

Processing — это язык программирования, созданный MIT, который помогает создавать интерактивные приложения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
