Определение конденсатора. Конденсатор: ключевой элемент электрических цепей и его применение

Что такое конденсатор и как он работает. Какие бывают типы конденсаторов. Где применяются конденсаторы в современной технике. Как рассчитать емкость конденсатора. Какие параметры важны при выборе конденсатора.

Что такое конденсатор и принцип его работы

Конденсатор — это пассивный электронный компонент, способный накапливать и хранить электрический заряд. Его основная функция заключается в накоплении энергии электрического поля.

Как устроен простейший конденсатор? Он состоит из двух проводящих пластин (обкладок), разделенных диэлектриком — материалом, не проводящим электрический ток. При подключении конденсатора к источнику напряжения на его обкладках накапливаются электрические заряды противоположных знаков.

Принцип работы конденсатора основан на явлении электростатической индукции. При подаче напряжения электроны с одной обкладки перемещаются на другую, создавая разность потенциалов. Диэлектрик препятствует протеканию тока между обкладками, позволяя сохранять накопленный заряд.

Основные характеристики конденсатора

• Емкость — способность накапливать электрический заряд, измеряется в фарадах (Ф)
• Рабочее напряжение — максимально допустимое напряжение между обкладками
• Ток утечки — небольшой ток, протекающий через диэлектрик
• Температурный коэффициент емкости — изменение емкости при колебаниях температуры

Типы конденсаторов и их особенности

Существует множество разновидностей конденсаторов, отличающихся конструкцией, материалами и характеристиками. Рассмотрим основные типы:

Керамические конденсаторы

Керамические конденсаторы используют в качестве диэлектрика специальную керамику. Их преимущества:

• Компактные размеры
• Низкая стоимость
• Высокая стабильность параметров
• Широкий диапазон емкостей и рабочих напряжений

Где применяются керамические конденсаторы? Они широко используются в высокочастотных цепях, в качестве фильтров и для развязки по питанию микросхем.

Электролитические конденсаторы

Особенность электролитических конденсаторов — использование электролита в качестве одной из обкладок. Их ключевые характеристики:

• Большая удельная емкость
• Полярность (имеют «+» и «-» выводы)
• Относительно высокие токи утечки
• Ограниченный срок службы

Где применяют электролитические конденсаторы? Они незаменимы в цепях фильтрации и сглаживания пульсаций в источниках питания, а также в цепях связи низкочастотных усилителей.

Применение конденсаторов в современной электронике

Конденсаторы являются одним из самых распространенных компонентов в электронных устройствах. Их применение чрезвычайно разнообразно:

Накопление энергии

Конденсаторы способны быстро запасать и отдавать энергию. Как это используется на практике?

• В импульсных источниках питания для сглаживания пульсаций
• В фотовспышках для накопления заряда
• В системах бесперебойного питания для кратковременной поддержки работы устройств

Фильтрация сигналов

Конденсаторы широко применяются в различных фильтрах. Какие задачи они решают?

• Подавление высокочастотных помех в цепях питания
• Выделение полезного сигнала в радиоприемниках
• Формирование частотной характеристики в аудиосистемах

Развязка цепей

Конденсаторы позволяют разделить цепи по постоянному току, пропуская при этом переменный сигнал. Где это применяется?

• В многокаскадных усилителях для развязки каскадов
• В цепях питания микросхем для подавления взаимных помех
• В измерительных приборах для отделения постоянной составляющей

Расчет емкости конденсатора

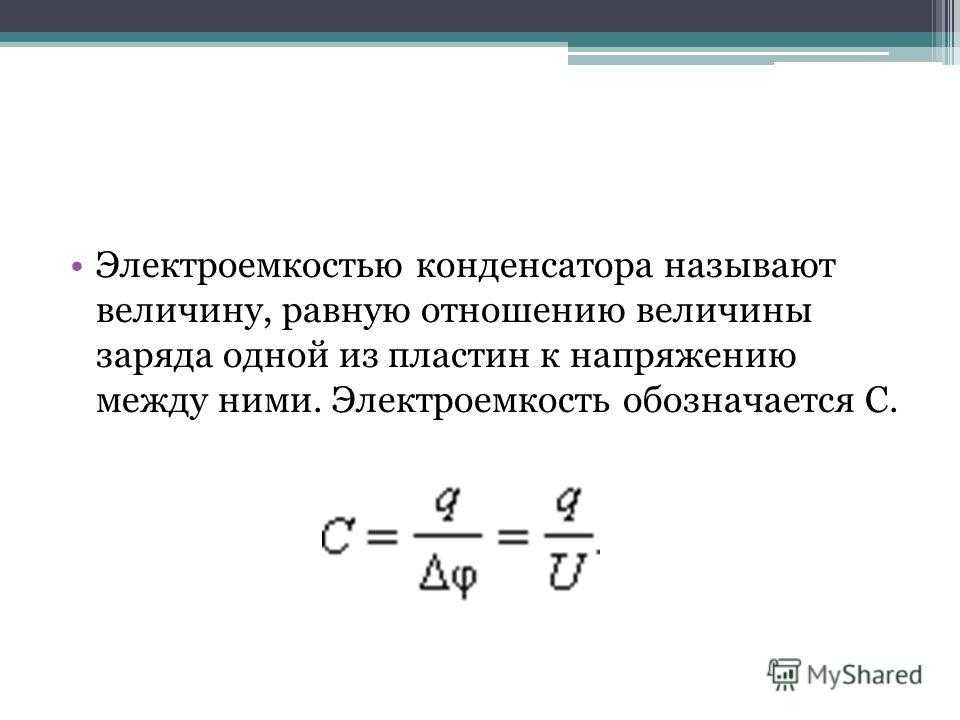

Емкость конденсатора — его ключевая характеристика. Как рассчитать емкость плоского конденсатора?

Емкость C прямо пропорциональна площади пластин S и диэлектрической проницаемости материала ε, и обратно пропорциональна расстоянию между пластинами d:

C = ε * ε0 * S / d

где ε0 — электрическая постоянная (8.85 * 10^-12 Ф/м).

Какие факторы влияют на емкость конденсатора?

• Увеличение площади пластин повышает емкость
• Уменьшение расстояния между пластинами увеличивает емкость
• Применение диэлектрика с большей диэлектрической проницаемостью повышает емкость

Параметры выбора конденсаторов для различных применений

При выборе конденсатора для конкретной задачи необходимо учитывать ряд параметров. Какие характеристики наиболее важны?

Номинальная емкость

Это основной параметр, определяющий способность конденсатора накапливать заряд. Как правильно выбрать емкость?

• Для фильтрации в цепях питания нужны большие емкости (микрофарады и выше)
• В высокочастотных цепях применяются малые емкости (пикофарады)
• Для точной настройки используются подстроечные конденсаторы

Рабочее напряжение

Максимальное напряжение, которое можно приложить к конденсатору без его повреждения. Как его учитывать?

• Рабочее напряжение должно быть выше максимального напряжения в схеме
• Для надежности выбирают конденсатор с запасом по напряжению
• В высоковольтных цепях применяют последовательное соединение конденсаторов

Температурная стабильность

Изменение емкости при колебаниях температуры. Почему это важно учитывать?

• В прецизионных схемах требуются конденсаторы с малым ТКЕ
• Для работы в широком диапазоне температур выбирают специальные типы
• В некоторых случаях температурную зависимость используют для компенсации

Измерение параметров конденсаторов

Для определения характеристик конденсаторов используются различные методы измерений. Какие параметры и как измеряют?

Измерение емкости

Емкость конденсатора можно измерить несколькими способами:

• Мостовым методом — сравнением с эталонным конденсатором
• Резонансным методом — по частоте резонанса в LC-контуре
• Цифровым измерителем RLC — автоматическое измерение на заданной частоте

Измерение тока утечки

Ток утечки — важный параметр, особенно для электролитических конденсаторов. Как его измерить?

• Подключением постоянного напряжения и измерением установившегося тока
• Специальными приборами — тестерами конденсаторов
• Косвенно — по скорости саморазряда конденсатора

Надежность и срок службы конденсаторов

Конденсаторы, как и любые компоненты, имеют ограниченный срок службы. От чего зависит надежность конденсаторов?

Факторы, влияющие на долговечность

• Рабочее напряжение — превышение ведет к быстрой деградации диэлектрика
• Температура — повышенная температура ускоряет старение
• Влажность — особенно критична для бумажных и электролитических конденсаторов
• Механические воздействия — вибрации и удары могут нарушить внутреннюю структуру

Признаки неисправности конденсаторов

Как определить, что конденсатор вышел из строя?

• Изменение емкости за пределы допуска
• Увеличение тока утечки
• Вздутие корпуса электролитического конденсатора
• Следы перегрева или прогара на корпусе

Регулярная проверка состояния конденсаторов позволяет своевременно выявить проблемы и предотвратить выход из строя оборудования.

Определение емкости конденсатора по осциллограмме его разряда через резистор — Электричество — Высшая школа — Продукция — nau-ra.ru

Определение емкости конденсатора по осциллограмме его разряда через резистор

2. Продукция
3. Высшая школа
4. Электричество
5. Определение емкости конденсатора по осциллограмме его разряда через резистор

Назначение

• Изучение процесса разряда конденсатора;
• измерение постоянной времени цепи разряда конденсатора и емкости конденсатора.

Устройство

Установка, включающая цепь разряда конденсатора через резистор и цепь его зарядки, собрана на металлической платформе с магнитным закреплением элементов и использованием жестких соединителей для объединения элементов в электрическую цепь. Обозначения элементов нанесены на их лицевой (верхней) поверхности. Кнопочный выключатель обеспечивает отключение конденсатора от источника питания на время разряда через резистор.

Описание

Измерение напряжений на элементах электрической цепи осуществляется с помощью цифрового осциллографического датчика напряжения. Компьютерный сценарий получения и обработки данных обеспечивает вычисление тока в цепи и интегрировании тока разряда по времени. Емкость конденсатора вычисляется на основе формулы:

C = ∆q / ∆U = _t1∫^t2 I * dt / U₁ – U₂

Для вычисления заряда программа определяет площадь под кривой тока в интервале времени, выбираемом с помощью маркеров, при этом значения напряжения на границах интервала считываются с экрана и вводятся в таблицу.
