Основные принципы цветовой маркировки резисторов

Цветовая маркировка резисторов — это система обозначения номинала и характеристик резистора с помощью цветных полос на его корпусе. Она позволяет быстро определить параметры компонента без использования измерительных приборов.

Основные принципы цветовой маркировки резисторов:

• Каждый цвет соответствует определенной цифре от 0 до 9
• Первые две или три полосы обозначают значащие цифры номинала
• Следующая полоса — множитель
• Последняя полоса — допуск
• Чем больше полос, тем точнее обозначение номинала

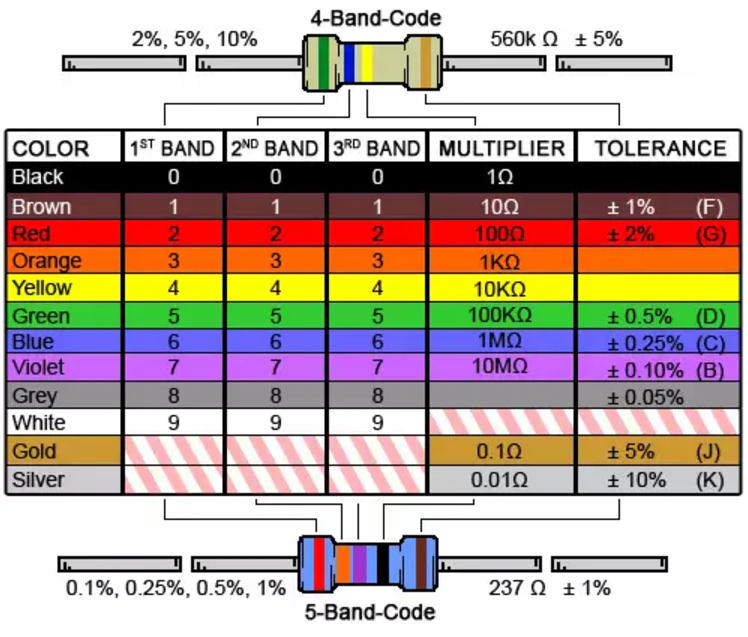

Расшифровка цветов в маркировке резисторов

Каждый цвет в маркировке резисторов имеет числовое значение:

• Черный — 0
• Коричневый — 1
• Красный — 2
• Оранжевый — 3
• Желтый — 4
• Зеленый — 5
• Синий — 6
• Фиолетовый — 7
• Серый — 8
• Белый — 9

Эти цвета используются для обозначения значащих цифр номинала и множителя. Для обозначения допуска используются дополнительные цвета.

Системы цветовой маркировки резисторов

Существует несколько систем цветовой маркировки резисторов:

• 3-полосная — для резисторов с допуском 20%
• 4-полосная — наиболее распространенная
• 5-полосная — для более точного обозначения номинала
• 6-полосная — с дополнительным обозначением температурного коэффициента

Чем больше полос, тем точнее можно закодировать номинал и характеристики резистора.

Как читать 4-полосную маркировку резисторов

4-полосная маркировка является наиболее распространенной. Как ее расшифровать:

1. Первая полоса — первая цифра номинала
2. Вторая полоса — вторая цифра номинала
3. Третья полоса — множитель
4. Четвертая полоса — допуск

Например, резистор с полосами: красный, фиолетовый, оранжевый, золотой.

• Красный = 2
• Фиолетовый = 7
• Оранжевый = x1000
• Золотой = ±5%

Номинал: 27 x 1000 = 27 000 Ом = 27 кОм ±5%

Особенности 5-полосной маркировки резисторов

5-полосная маркировка позволяет более точно обозначить номинал резистора. Она используется для прецизионных резисторов с малым допуском.

Расшифровка 5-полосной маркировки:

1. Первая полоса — первая цифра номинала
2. Вторая полоса — вторая цифра номинала
3. Третья полоса — третья цифра номинала
4. Четвертая полоса — множитель
5. Пятая полоса — допуск

Например, резистор с полосами: красный, зеленый, черный, оранжевый, коричневый.

Номинал: 250 x 1000 = 250 000 Ом = 250 кОм ±1%

Как определить направление чтения маркировки

Чтобы правильно определить номинал резистора, важно знать, с какой стороны начинать чтение цветовых полос. Существует несколько способов:

• Полоса допуска (золотая или серебряная) обычно находится с правого края
• Промежуток между полосами с левого края меньше, чем с правого
• Левый край резистора может быть помечен полосой или точкой
• На корпусе может быть указана стрелка направления чтения

Если направление неочевидно, можно попробовать прочитать маркировку в обоих направлениях и выбрать наиболее логичный вариант.

Расчет номинала резистора по цветовой маркировке

Для расчета номинала резистора по цветовой маркировке используется следующая формула:

R = (D1 * 10 + D2) * 10^M

Где:

• R — номинал резистора в Омах
• D1 — значение первой полосы
• D2 — значение второй полосы
• M — значение множителя (третья полоса)

Например, для резистора красный-фиолетовый-оранжевый:

R = (2 * 10 + 7) * 10^3 = 27 000 Ом = 27 кОм

Маркировка допуска резисторов

Допуск резистора обозначается последней цветной полосой. Наиболее распространенные значения:

• Коричневый — ±1%
• Красный — ±2%
• Золотой — ±5%
• Серебряный — ±10%
• Без полосы — ±20%

Допуск показывает, насколько фактическое сопротивление резистора может отличаться от номинального значения.

Буквенно-цифровая маркировка резисторов

Помимо цветовой, существует также буквенно-цифровая маркировка резисторов. Она используется на крупных резисторах, где есть место для нанесения символов. Основные принципы:

• R обозначает десятичную точку (например, 4R7 = 4.7 Ом)
• K обозначает кило-омы (например, 4K7 = 4.7 кОм)
• M обозначает мега-омы (например, 4M7 = 4.7 МОм)

Такая маркировка более наглядна, но занимает больше места на корпусе компонента.

Особенности маркировки SMD-резисторов

Поверхностно-монтируемые (SMD) резисторы из-за своих малых размеров имеют специфическую маркировку:

• 3-значный код: две значащие цифры и множитель
• 4-значный код: три значащие цифры и множитель
• Буквенно-цифровой код по стандарту EIA-96

Например, маркировка «472» на SMD-резисторе означает 47 * 10^2 = 4700 Ом = 4.7 кОм.

Маркировка резисторов по полоскам онлайн. Как определить номинал сопротивления резистора по цветной маркировке? Цифровая маркировка резисторов

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. В переводе с английского это название звучит как «Сопротивление». Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение. В зависимости от типа резисторов кодировка может различаться, она бывает: буквенно-цифровая, цифровая либо цветовыми полосами. В этой статье мы расскажем подробнее, какая бывает маркировка резисторов отечественного и импортного производства, а также как расшифровать обозначения, указанные производителем.

Обозначение номинала буквами и цифрами

На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.

На фото сверху вниз:

• 2К4 = 2,4 кОм или 2400 Ом;
• 270R = 270 Ом;
• К27 = 0,27 кОм или 270 Ом.

Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности. Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.

Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.

В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.

Как определить номинал по цветовым кольцам

В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.

Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.

У резисторов из 3 полос цветовая маркировка производится по такой логике:

• 1 полоса – единицы;
• 2 полоса – сотни;
• 3 полоса – множитель.

Точность таких компонентов равна 20%.

Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.

Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).

Чтобы определить номинал воспользуйтесь таблицей. Обратите внимание на последнюю колонку – это ТКС.

На корпусе цветные кольца распределяются, так как показано на этой схеме:

Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:

Маркировка SMD резисторов

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.

Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.

Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.

И целые отделяются от дробных значений.

Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.

При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.

Исходя из таблицы, шифр 01C значит:

• 01 = 100 Ом;
• C – множитель 10 2 , это 100;
• 100*100 = 10000 Ом или 10 кОм.

Такой вариант обозначений называется EIA-96.

Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!

Похожие материалы:

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Маркировка в виде 4 колец

Маркировка в виде 5 колец

Калькулятор номиналов SMD-резисторов

Кодирование 3-я цифрами

Кодирование 4-я цифрами

• Похожие статьи

Войти с помощью:

Случайные статьи

• 08.

  10.2014

  Усилитель для наушников обладает следующими характеристиками: Выходная мощность на нагрузке 8 Ом 1Вт Коэффициент гармоник 0,01% Диапазон частот 10…30000Гц Напряжение питания +/-25В Ток потребления 35мА Каскад на VT1 VT2 включенный на выходе ОУ работает в линейном режиме А. Смещение на базах VT1 VT2 обеспечивает цепь VD1 R7 R8 VD2. Усилитель …

• 21.09.2014

  При традиционном способе печатного монтажа много времени тратится на разработку монтажных схем. При изготовлении используют дефицитные и дорогие материалы и реактивы. Предлагаемый способ монтажа обладает небольшой трудоемкостью, не требует предварительной разработки монтажной схемы, обеспечивает установку любых элементов и их замену. Из электрокартона или плотного ватмана склеивают шасси высотой 4-10 мм …

Резистор — один из основных элементов электрической цепи, который обладает постоянным или переменным сопротивлением и служит для преобразования электрического тока в напряжение (и наоборот), поглощения электроэнергии и для выполнения ряда других операций.

Этот пассивный элемент является неотъемлемой частью любого прибора. Поэтому, считаете вы себя опытным электриком или только любителем радиоэлектроники, вам пригодится и полосками цветными, и буквенно-цифровые обозначения для сличения характеристик разных компонентов.

на схемах

На принципиальных схемах электрических устройств резистор обозначается в виде прямоугольника, сверху которого ставится буква латинского алфавита R. Вслед за символом идет порядковый номер, по которому элемент можно найти в спецификации. Завершает схемное обозначение набор чисел, которые указывают на номинальное сопротивление. Так, надпись R12 100 будет означать, что установлен 12 в 100 Ом.

Важной характеристикой элементов является их мощность. Проигнорировав этот параметр, вы рискуете вывести из строя всю схему, даже если определение маркировки резисторов было выполнено правильно. На схемах она обозначается:

• римскими цифрами в пределах от 1 до 5 Ватт;
• горизонтальной полосой при значении 0,5 Ватт;
• одной или двумя наклонными линиями при мощности 0,25 и 0,125 Ватт соответственно.

После порядкового номера некоторых резисторов может стоять знак «*». Он означает, что приведенные характеристики являются лишь приблизительными. Точные значения вам необходимо будет подобрать самостоятельно.

Буквенно-цифровое обозначение

Буквенно-цифровая маркировка характерна для элементов советского производства, а также некоторых изделий мирового уровня.

Маркировка импортных резисторов и отечественных продуктов может начинаться как с цифры, так и с символа. При этом единицы измерения обозначают следующим образом:

• символ «Е» или «R» говорит о том, что номинал выражен в омах;
• буква «М» сообщает нам о том, что сопротивление выражено в мегаомах;
• знаком «К» дополняются все численные значения, выраженные в килоомах.

Если символ стоит после чисел, то все значения выражены в целых единицах (33Е=33 Ом). Чтобы обозначить дробь букву ставят перед цифрами (К55=0,55 килоом=550 Ом). Если знак разделяет числа, то выражено в целых значениях с дробной частью (1М3 = 1,3 мегаома).

Обозначение номинала цветом

Длина некоторых «сопротивлений» составляет всего несколько миллиметров. Нанести и рассмотреть буквы и цифры на таком элементе невозможно. Для сличения таких компонентов применяется маркировка резисторов полосками цветными. Первые две полосы всегда отвечают за номинал. Другие по счету полоски имеют определенное значение:

• в 3- или 4-полосных маркировках третья черточка определяет множитель, а четвертая — точность;
• в 5-полосных обозначениях третий цвет указывает на номинал, четвертый — множитель, а пятый — точность;
• шестая полоса указывает на либо на надежность элемента, если она толще остальных.

Цвет полос указывает на присвоенные им числовые значения. Разобраться с этим поможет таблица маркировки резисторов, где каждому оттенку соответствует определенный множитель, либо цифра.

Например, мы имеем резистор с красной, зеленой, коричневой и синей полосками. Расшифровав значения, мы узнаем, что перед нами резистор сопротивлением 25*10 точностью 25%.

Последовательность полосок

Как определить, с какой стороны начинать расшифровку? Ведь маркировка резисторов полосками цветными может расшифровываться в обе стороны.

Чтобы не запутаться в этом, следует запомнить несколько простых правил:

1. Если имеется всего три полосы, то первая будет располагаться всегда ближе к краю, чем последняя.
2. В 4-полосных элементах направление чтения следует определять по серебряному или золотому цвету — они всегда будут располагаться ближе к концу.
3. В остальных случаях надо читать так, чтобы получилось значение из номинального ряда. Если не получается, стоит расшифровывать с другой стороны.

Отдельным случаем является расположение одной черной перемычки на корпусе. Она означает, что элемент не имеет сопротивления и используется как перемычка. Теперь вы знаете, как читается маркировка резисторов полосками цветными, и проблем с определением номинала элемента у вас не возникнет.

Содержание:

Естественно, что без сопротивления не обходится ни одна электронная схема. Где-то необходимо ограничение протекающего напряжения по той или иной дорожке, а иногда нужен обратный процесс — вообще, возможности подобных элементов очень велики. И если рассматривать эти компоненты, произведенные в советское время, то никаких вопросов по их характеристикам не возникало — номинал был прописан в обозначении на корпусе, все было предельно понятно.

А вот с приходом на радиорынок таких современных элементов, как резисторы, маркировка которых обозначается при помощи полосок, многие радиолюбители (даже лучше сказать основная их часть), схватились за голову — как определить сопротивление по этим цветным линиям? Ведь для того, чтобы определить номинал подобного элемента по его цветовой маркировке, необходимо пересмотреть огромное количество таблиц и прочей литературы. И это при том, что некоторые производители пытались ввести дополнительно еще и свои обозначения.

Сейчас, когда система производства и обозначений сопротивлений стандартизирована, конечно, цветная маркировка резисторов помогает определять номинал элементов, но все же без некоторых таблиц при этом не обойтись.

Нужно попробовать понять, как же определить номинал резистора, будь то элемент на 10 кОм или на 25, который находится перед глазами, без применения дополнительных устройств, обращая внимание только лишь на цветовую маркировку.

Цветовая маркировка

Если разобраться, то определение сопротивления резистора не так уж и проблематично. Согласно введенным стандартам, на подобные элементы наносится разное количество цветовых полос в зависимости от номинала. Их число может быть от четырех до шести, и каждая из них несет свою информацию.

Однако, мало знать цвета и их последовательность. Чтение обозначений тоже имеет свои нюансы. К примеру, для правильного определения номинала резистора по полоскам необходимо расположить его так, чтобы полоса с оттенком металлика, находилась по правую сторону. А при отсутствии подобной — группа полос по левую.

• Три кольца — минимальное количество. Погрешность такого обозначения сопротивлений может составить 20 %. Первые два кольца будут означать значение, а третье — это показатель множителя маркировки резисторов.
• Четыре кольца — расчет производится подобным предыдущему способом, только 4-е обозначит отклонение. При подобном обозначении возрастает точность определения номинала, и погрешность составит уже всего 5-10%.
• Пять колец — здесь показателем являются уже три первых цифры, а далее, 4-е — множитель, а 5-е — отклонение. Погрешность при подобном обозначении составляет не более 0.005%.
• Последний вариант является самым точным и маркируется шестью кольцами. Цветная маркировка читается аналогично предыдущему варианту, при этом последнее, 6-е кольцо обозначает коэффициент температуры, до которой нагревается корпус элемента.

Сложность может заключаться и в том, что некоторые таблицы для расшифровки цветовых маркировок резисторов вообще не содержат обозначений шестого кольца.

Также часто на корпус наносится и буквенная маркировка, при условии, что позволяют размеры. Тогда она может выглядеть так: 10 — 1 Ом, или 1К0 — 1 кОм.

Универсальные цвета

Существует таблица, с указанием универсальных цветов, при помощи которой читается маркировка резисторов по полоскам. Выписав отдельно числовое обозначение каждой из полос сопротивления, можно определить номинал элемента достаточно точно. Обозначения цветов выглядят следующим образом:

• Черный — 0;
• Коричневый — 1;
• Красный — 2;
• Оранжевый — 3;
• Желтый — 4;
• Зеленый — 5;
• Синий — 6;
• Фиолетовый — 7;
• Серый — 8;
• Белый — 9;
• Серебристый — «-1»;
• Золотистый — «-2».

Для того чтобы было более понятно чтение по цветовой маркировке, имеет смысл привести несколько примеров.

Примеры чтения по цветной маркировке

На данном изображении видно наличие полос зеленого, коричневого, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленая и коричневая полоса составляют значение 51. Далее идет красная полоса множителя, который обозначает число 2. И крайняя левая золотистая — «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5. 1 кОм с допуском в 5%.

Также можно рассмотреть более сложный вариант цветовой маркировки с пятью цветными полосками. Для примера возьмем последовательность полос — зеленый, красный, черный, белый, серебристый. Три первых цифры, которые являются значением, это 520. Далее идет множитель 9 и отклонение «-1». Произведя несложные расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.

Конечно, намного удобнее и проще узнать размер номинального сопротивления в омах, если под рукой есть компьютер или любой гаджет, на который установлена специальная программа — калькулятор цветовых обозначений. Подобное программное обеспечение осуществляет необходимый подбор и избавляет от необходимости производить расчеты. Все, что нужно — это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и выдаст на экран информацию по номиналу этого элемента.

Отклонения от стандартов в маркировках

Конечно, практически все производители наносят цветовую маркировку в соответствии с введенными стандартами. Однако есть и исключения.

К примеру, компания Phillips, которая специализируется на электронике, как бытового, так и промышленного применения, ввела отдельные нормы нанесения маркировок сопротивления по цветам. Дело в том, что полосы у данной компании обозначают не только номинал резистора, но также несут информацию и о технологии изготовления того или иного элемента, а также о некоторых свойствах компонентов. В подобных обозначениях смысл имеет не только нестандартное расположение колец, но и даже цвет резистора, а именно его корпуса.

Еще один пример изменения стандартных маркеров, обозначающих номиналы резисторов по цветам — CGW и Panasonic. Эти фирмы также наносят цветовые кольца в своей последовательности, не подчиняясь общепринятым нормам.

Конечно, для потребителя подобные изменения в нанесении маркеров очень неудобны, но фирмы, их использующие, объясняют это тем, что делается это для предотвращения подделок и установки на их оборудование неоригинальных элементов при выходе их из строя. Может быть, по-своему, они и правы.

Дополнительная информация

Как уже упоминалось, возможно нанесение информации на корпус сопротивления и в более понятном, буквенно-числовом виде. Подобное обозначение может быть лишь при условии наличия такой возможности, то есть, если корпус резистора имеет более крупный размер. Ведь довольно проблематично нанести читаемые числа на элемент размером в 2 мм. Именно по этой причине и были приняты стандарты цветовой маркировки.

Как, наверное, уже стало ясно, прочесть информацию, которую несут полоски на сопротивлении по цветам (то есть понять, как определить номинал резистора), не так уж и сложно. Главное, чтобы под рукой были необходимые таблицы. Ну а если же имеется возможность воспользоваться программой, такой как калькулятор цветовых маркировок резисторов, то тогда вообще любые вопросы, связанные с расшифровкой, отпадают.

В заключение можно добавить, что подобное обозначение имеет свои преимущества — оно никогда не стирается с корпуса, как это было в случаях с советскими резисторами, а потому эти элементы всегда подлежат идентификации.

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм . Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая состоит из 3-6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

• E48 (2%) — красный;
• E96 (1%) — коричневый;
• E192 (0,5%) — зеленый;
• 0,25% — синий;
• 0,1% — фиолетовый;
• 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/ O C (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

1. Коричневый цвет — 100 ppm/ O C.
2. Красный — 50 ppm/ O C.
3. Желтый — 25 ppm/ O C.
4. Оранжевый — 15 ppm/ O C.
5. Синий — 10 ppm/ O C.
6. Фиолетовый — 5 ppm/ O C.
7. Белый — 1 ppm/ O C.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*10 4 +-1% (15ppm/ O C) или же 2570000±1% (15ppm/ O C) или 2,57 ±1% (15ppm/ O C) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/ O C, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

1. Коричневый цвет — до 1 процента отказов.
2. Красный цвет — не более 0,1% отказов.
3. Оранжевый цвет — не более 0,01% отказов.
4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике — и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

2}{Р_Н}\\\\ V_N &= \sqrt{P_N \times R_N} \\ \\ &= \sqrt{1kW \times 1.4\Omega} \\ \\ В_Н &= 37В \end{выровнено} $$

Какой бы резистор вы ни включили последовательно с нихромовой полосой (как вы предложили), он разделит общее напряжение 220 В с полосой. Другими словами, на последовательном резисторе \$R_S\$ будет напряжение \$V_S\$:

$$ \begin{выровнено} В_С + В_Н &= 220В\\\ В_С&=220В — В_Н\\\ &= 220В — 37В \\\\ В_С &= 183В \end{выровнено} $$

Зная, что на нихромовой полоске и резисторе падение напряжения будет пропорционально их сопротивлению, мы можем записать это простое соотношение между напряжениями на них и их сопротивлениями и найти требуемое дополнительное сопротивление \$R_S\$ : 92}{6.9\Омега} \\ \\ P_S &= 4,9 кВт \end{выровнено} $$

Я думаю, совершенно ясно, что резистор, вероятно, взорвется, как только вы включите это хитрое изобретение, если только оно не будет размером с большую собаку, так что краткий ответ: нет, вы не можете использовать последовательный резистор для ограничения сила в нихромовой ленте.

Вывод из всего этого таков: если вы хотите рассеять 1 кВт в чем-то, подключенном непосредственно к сети, то полное сопротивление рассеивает всю мощность, включая любое токоограничивающее устройство, которое вы размещаете на пути, например \$R_S\$. Поэтому вам действительно нужно найти отрезок нихрома с соответствующим сопротивлением, чтобы выполнить всю работу: 92}{1кВт} \\ \\ R_N &= 48\Омега \end{выровнено} $$

Если вы настаиваете на использовании именно этой нихромовой ленты такой длины, то единственное решение – получить 37 В RMS от сети 220 В RMS. Очевидным способом было бы использование трансформатора, но он должен был бы выдерживать мощность 1 кВт и иметь вторичную катушку, способную проводить необходимый ток без перегрева. По закону Ома:

$$ I_N = \frac{V_N}{R_N} = \frac{37V}{1.4\Omega} = 26A $$

Этот трансформатор будет размером с небольшую собаку, так что по крайней мере ваш приспособление стало меньше.

В качестве альтернативы можно использовать более длинную нихромовую ленту. Длина нихрома 2,3 Ом/м вам понадобится:

$$ l_N = \frac{48\Omega}{2,3\Omega/m} = 21m $$

Это кажется чрезмерным, поэтому нам осталось только задача поиска нихромовой ленты с более высоким удельным сопротивлением. Если вы настаиваете на использовании только 60 см, то сопротивление на метр \$\sigma_N\$ вашего нихрома должно быть:

$$ \sigma_N = \frac{R_N}{l_N} = \frac{48\Omega} {0.6m} = 80\Omega/m$$

Я понятия не имею, существует ли такое вообще для покупки.

Таким образом, любой нагревательный элемент, который вы проектируете, должен быть подключен непосредственно к сети 220 В и иметь сопротивление 48 Ом. Вероятно, она будет намного длиннее 60 см и/или будет иметь гораздо большее удельное сопротивление, чем полоска из нихрома, которой вы владеете в настоящее время.

Может быть, есть другой способ использовать что-то кроме нихрома, но у меня мало опыта в таких вещах.

резисторы — расчет сопротивления для светодиодных лент для использования в качестве габаритных огней и указателей поворота

Основные сведения о светодиодных лентах

Как вы, возможно, знаете, эти светодиодные ленты представляют собой параллельные группы или 3 последовательных светодиода с одним последовательным резистором. Достаточно подключить 12 В к основным разъемам, чтобы они загорелись. Их можно разрезать, но только группами по три по соответствующей маркировке на полосах. Значение встроенного резистора различается для разных типов полосок (цвет светодиода, производитель и т. д.).

^{смоделируйте эту схему — Схема создана с помощью CircuitLab}

Замена ламп в автомобиле на светодиодные ленты, сделанные своими руками, может быть незаконной. Световые индикаторы автомобиля должны находиться в определенном диапазоне яркости. Вы должны убедиться, что светодиоды имеют правильный рейтинг канделлы для использования в качестве хвостовых или световых индикаторов.

Практические соображения

Диммирование целой группы светодиодов путем включения резистора последовательно с линией питания не является хорошей идеей. На этом резисторе будет рассеиваться большая мощность, как и при падении напряжения, умноженном на ток всего банка светодиодов.

У некоторых автомобилей поворотники работают немного странно. .. Сопротивление лампочки индикатора во включенном состоянии фактически определяет скорость мигания. Это часть того, что заставляет поворотник удваивать скорость, когда одна из лампочек не работает. Замена лампы на светодиоды может изменить скорость мигания, если сопротивление не совпадает. Есть еще фактор тепла. Светодиоды не выделяют много тепла, а это означает, что корпуса ваших светильников могут замерзнуть в холодную погоду, чему препятствует тепло от стандартных ламп.

Кроме того, питание ленты напряжением 7 В, вероятно, вообще не даст никакого света. Яркие белые светодиоды обычно падают примерно на 3 В каждый, чтобы едва включиться. Это означает, что вам нужно как минимум 9 В для светодиодов плюс немного больше для встроенных резисторов. Дополнительное напряжение источника сбрасывается встроенными резисторами, и это также определяет ток светодиода: I_LED = [V_source — (3 * V_LED)] / R. Яркость светодиода определяется прямым током; однако прямое напряжение также изменяется с прямым током. Кривая, связывающая эти два параметра, должна быть доступна в техническом описании светодиода.

Как это сделать (по-вашему)

Если вы действительно хотите реализовать эту идею, стандартный выпрямительный диод будет хорошим выбором, но фактическая часть определяется тем, какой ток будет потребляться светодиодами. — диод должен быть рассчитан как минимум на всю светодиодную матрицу. Поскольку сигнал не будет переключаться быстро (сигналы поворота обычно 1-2 Гц), это не имеет значения.

Найти необходимое последовательное сопротивление немного сложнее, но выполнимо. Вам нужно будет знать, какой ток проходит через светодиоды, чтобы получить желаемый выход диммера, а затем сложить напряжения светодиодов при этом прямом токе плюс падение напряжения на встроенном резисторе (V = IR). Сколько бы напряжения ни осталось, его нужно будет сбросить с помощью дополнительного последовательного резистора. Однако имейте в виду, что через этот резистор будет проходить весь ток блока светодиодов.
