Опрессовка кабеля интернета. Опрессовка интернет-кабеля: виды, инструменты и пошаговая инструкция

Как правильно обжать витую пару для интернета. Какие инструменты нужны для опрессовки сетевого кабеля. Какие существуют схемы обжима витой пары. Как проверить качество обжима интернет-кабеля.

Что такое опрессовка интернет-кабеля и зачем она нужна

Опрессовка (обжим) интернет-кабеля — это процесс крепления коннектора RJ45 на конце витой пары для подключения к сетевому оборудованию. Правильная опрессовка обеспечивает надежное соединение и высокую скорость передачи данных. Без качественного обжима даже самый дорогой кабель не сможет работать на заявленной скорости.

Основные причины, почему важно уметь правильно обжимать сетевой кабель:

• Экономия средств — не нужно покупать готовые патч-корды
• Возможность изготовить кабель нужной длины
• Ремонт поврежденных участков сети
• Создание кроссоверного кабеля для соединения компьютеров напрямую

Виды опрессовки интернет-кабеля

Существует два основных вида опрессовки витой пары:

1. Прямая (стандартная) опрессовка

При прямой опрессовке порядок проводников одинаков с обоих концов кабеля. Используется для подключения компьютеров к сетевому оборудованию (роутерам, коммутаторам). Есть два стандарта прямой опрессовки:

• T568A — применяется в основном в США и Европе
• T568B — наиболее распространен в России и СНГ

2. Перекрестная (кроссоверная) опрессовка

При перекрестной опрессовке порядок проводников на концах кабеля разный. Используется для прямого соединения двух компьютеров или однотипных сетевых устройств. Сейчас применяется редко, так как современное оборудование умеет автоматически определять тип кабеля.

Инструменты для опрессовки интернет-кабеля

Для качественного обжима витой пары понадобятся следующие инструменты:

1. Обжимной инструмент (кримпер)

Основной инструмент для опрессовки. Представляет собой специальные клещи с лезвиями для обрезки кабеля и обжимными матрицами для коннекторов RJ45 и RJ11. Хороший кримпер должен иметь:

• Прочный металлический корпус
• Удобные обрезиненные рукоятки
• Храповый механизм для фиксации усилия обжима
• Сменные обжимные матрицы

2. Инструмент для зачистки кабеля (стриппер)

Служит для быстрого и аккуратного снятия внешней изоляции витой пары. Может быть встроен в кримпер или идти отдельным инструментом. Качественный стриппер не повреждает внутренние проводники при зачистке.

3. Тестер кабеля

Позволяет проверить правильность обжима и целостность всех проводников. Бывают простые светодиодные и более сложные цифровые тестеры с ЖК-дисплеем. Тестирование помогает выявить ошибки опрессовки или обрывы кабеля.

Пошаговая инструкция по опрессовке интернет-кабеля

Процесс обжима витой пары состоит из следующих этапов:

1. Отрежьте кабель нужной длины с небольшим запасом
2. Снимите 2-3 см внешней изоляции стриппером
3. Расплетите витые пары и выровняйте проводники
4. Расположите провода по цветам согласно выбранной схеме
5. Обрежьте концы проводников, оставив 1-1.5 см
6. Вставьте провода в коннектор RJ45 до упора
7. Поместите коннектор в кримпер и сожмите до щелчка
8. Повторите процедуру со вторым концом кабеля
9. Проверьте обжим тестером

Распространенные ошибки при опрессовке интернет-кабеля

Начинающие мастера часто допускают следующие ошибки при обжиме витой пары:

• Неправильный порядок проводников
• Недостаточное усилие обжима
• Повреждение проводников при зачистке
• Использование несоответствующих коннекторов
• Чрезмерная длина зачищенных проводников

Чтобы избежать этих ошибок, внимательно следуйте инструкции и проверяйте каждый этап работы. С опытом процесс опрессовки станет быстрым и простым.

Как проверить качество опрессовки интернет-кабеля

После обжима важно убедиться в правильности и надежности соединения. Для этого используются следующие методы проверки:

1. Визуальный осмотр

Внимательно осмотрите коннектор и убедитесь, что:

• Все проводники полностью вошли в коннектор
• Порядок цветов соответствует выбранной схеме
• Внешняя оболочка кабеля заходит в коннектор
• Отсутствуют повреждения изоляции проводников

2. Проверка тестером

Подключите оба конца кабеля к тестеру и проверьте целостность всех пар. Хороший цифровой тестер также покажет длину кабеля и расстояние до места обрыва, если он есть.

3. Тест в реальной сети

Подключите кабель к компьютеру и сетевому оборудованию. Убедитесь, что соединение устанавливается и скорость передачи данных соответствует ожидаемой.

Профессиональное оборудование для опрессовки интернет-кабеля

Для частого и массового обжима витой пары используется специализированное оборудование:

1. Автоматические обжимные машины

Позволяют быстро и качественно опрессовывать большие объемы кабеля. Обеспечивают стабильное усилие обжима и высокую производительность. Стоимость таких машин начинается от 50 000 рублей.

2. Профессиональные наборы инструментов

Включают высококачественные кримперы, тестеры, стрипперы и другие инструменты для работы с сетевыми кабелями. Цена хорошего набора составляет 5000-10000 рублей.

3. Промышленные кабельные тестеры

Позволяют проводить глубокую диагностику кабельных систем, включая измерение затухания сигнала, перекрестных наводок и других параметров. Стоимость профессиональных тестеров может достигать нескольких сотен тысяч рублей.

Такое оборудование целесообразно использовать при построении крупных корпоративных сетей или в производстве готовых патч-кордов.

Обжимка интернет кабеля в категории «Инструмент»

Обжимка для интернет кабелей с трещеткой Профи Tolsen 185 мм 38054

Заканчивается

Доставка по Украине

478 грн

Купить

VXC9 16-6 Клещи для обжима наконечников, набор инструментов для обжима наконечников +400 шт наконечников

Заканчивается

Доставка по Украине

1 915 грн

Купить

Обжимка для сетевого кабеля RJ45 RJ11 RJ12 + стриппер

На складе в г. Днепр

Доставка по Украине

279 — 299 грн

от 4 продавцов

309 грн

299 грн

Купить

Кримпер, щипцы для обжима телефонных и компьютерных клемм GROSS RJ-45/6P/8P И RJ-11/12/6P/8 + подарок 17719

На складе в г. Запорожье

Доставка по Украине

1 029 грн

977.55 грн

Купить

Клещи для опрессовки штекеров, кримпер RJ11/RJ12/RJ45 типа Western INTERTOOL HT-7052

На складе в г. Запорожье

Доставка по Украине

329 грн

322.42 грн

Купить

Клещи для опрессовки штекеров, кримпер RJ-45 (8р8с) INTERTOOL HT-7054

На складе в г. Запорожье

Доставка по Украине

249 грн

244.02 грн

Купить

Клещи механические обжимка HSC8 6-6 для опрессовки наконечников 0,25-6,0 мм² + набор наконечников — 2000

Заканчивается

Доставка по Украине

1 640 грн

Купить

Клещи механические обжимка HSC8 6-6 для опрессовки наконечников 0,25-6,0 мм² + набор наконечников — 400

Заканчивается

Доставка по Украине

1 245 грн

Купить

VXC9 16-6 Клещи для обжима наконечников, набор инструментов для обжима наконечников

Заканчивается

Доставка по Украине

1 760 грн

Купить

Клещи для опрессовки штекеров, кримпер с набором клемм RJ11/RJ45 (по 12шт) типа Western VOREL 45503

Доставка из г. Запорожье

580 грн

Купить

Набор обжимка, тестер, 30x rj45 коннекторов, стриппер

На складе в г. Днепр

Доставка по Украине

509 грн

499 грн

Купить

Клещи механические обжимка HSC8 6-4 для опрессовки наконечников 0,25-6,0 мм² + набор наконечников — 400

Доставка из г. Одесса

1 086 грн

Купить

Инструмент для обжима джеков компьютерных и телефонных RJ45, RJ12 ЕМТ (12-0347)

На складе в г. Киев

Доставка по Украине

295.20 грн

250.92 грн

Купить

Обжимка для сетевого коннектора RJ-45 и RJ-12/11 MLT-4

Доставка из г. Днепр

223 грн

Купить

Набор: Обжимка, тестер, 30 rj45 коннекторов, стриппер

На складе в г. Днепр

Доставка по Украине

509 грн

499 грн

Купить

Смотрите также

Vxc 9 16-6 Клещи для обжима наконечников, набор инструментов для обжима наконечников +1900 шт наконечников

Заканчивается

Доставка по Украине

2 245 грн

Купить

Кримпер для обжима клещи для обжима витой пары инструмент для опрессовки инструмент для зачистки проводов

Доставка по Украине

200 грн

Купить

Кримпер обжимные клещи для RJ45 RJ11 RJ12 +ручная зачистка

Доставка по Украине

228 грн

Купить

Обжимка конекторов 4P-6P-8P KS-315 NAR0051

Недоступен

290 грн

Смотреть

Обжимка RJ-45 8P8С Hanlong HT-210C

Недоступен

370 грн

Смотреть

Обжимка RJ-45(8P8C)

Недоступен

180 грн

Смотреть

Инструмент для обжима джеков RJ-45 (8р8с) НТ-210C Hanlong (12-0333)

Недоступен

332. 10 грн

Смотреть

Обжимка для сетевого коннектора RJ-45 и RJ-12/11 G-2118

Недоступен

491.20 грн

Смотреть

ХИТ! Обжимка Инструмент для обжима Интернет кабеля разъёма Rj-45 RJ45

Недоступен

792 грн

Смотреть

Обжимки для интернета 3в1

Недоступен

140 грн

Смотреть

Опрессовка Витой Пары Для Интернета Обжимные клещи

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c. Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою. Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

Обжим витой пары интернет-кабеля

Кабель

На смену четырёхжильному пришел восьми жильный кабель, способный передавать информацию до 1 Гбит/с.

Витая пара – это восьми жильный кабель, медные, похожие по цвету, провода которого попарно свиты между собой, что ощутимо снижает разные помехи. При таком строении он надёжно передаёт информацию через интернет или ЛВС (лояльную сеть), которая является коммуникационной системой, позволяющей одновременно использовать ресурсы компьютера, а это: принтеры, модемы, диски и другие устройства.

Коннектор

Коннектор RJ 45 предназначен для обжима витой пары 8 жил, поэтому он имеет и 8 контактов. Соответственно и все современные компьютеры оборудованы разъёмами такого же типа RJ 45. Эти устройства бывают:

Первые применяются для такого же кабеля FTP или STP , которым заземляют сетевое оборудование, с целью защити его от повреждения статическим электричеством, например, при грозе. Коннекторы неэкранированные применяют для шнура UTP, они используются намного чаще.

Обжимные клещи

Обжимные клещи (кримпер) – это инструмент, которым снимают изоляцию, подрезают и делают обжим жил кабеля. Мастера всегда пользуются ими. Желательно такой кримпер приобрести. Если его нет, применяют ножницы, но обеспечит ли это эффективность работы изготовленного шнура.

Обжим витой пары

Обжим витой пары – это закрепление жил шнура в желобках коннектора, которые бывают со вставкой и без неё. В устройстве со вставкой, будет очень тяжело обжимать твердые медные жилы потому, что он предназначен только для многожильных мягких проводов.

Конструкция коннектора очень простая, в нём есть 8 каналов для обжатия и закрепления каждой медной жилы, сверху над ними располагаются металлические контакты, имеющие специальные бугорки для поддержания более надежного соприкосновения.

А Вы можете обойтись без смартфона?

ДаНет

Для правильного определения нумерации, необходимо разместить коннектор защелкой к себе так, чтобы контакты располагались сверху. Значит, контакт №1 будет справа, а № 8 будет слева. Эту нумерацию надо помнить при выполнении работ по обжиму жил.

Схема

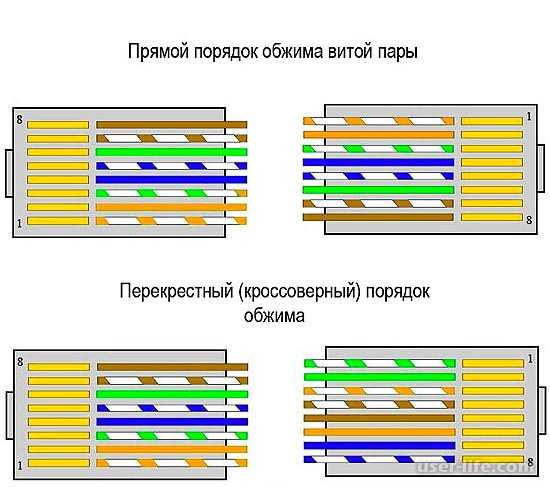

Стандарт TIA / EIA -568 предусматривает, в зависимости от применения, два способа обжима проводов, а именно:

• прямой – когда жилы с двух концов кабеля собраны в одинаковой последовательности, так и делается их обжимка;
• кроссовый (перекрестный), при котором провода в коннекторах располагаются не симметрично так, как часть их перекрещивается.

Мнение эксперта

Коротченков Дмитрий Николаевич, специалист по вопросам мобильной связи и интернета

Со всеми вопросами смело обращайтесь ко мне, я помогу.

Задать вопрос эксперту

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Если возникли проблемы, смело обращайтесь ко мне!

Обжим витой пары — схема и порядок действий | Настройка оборудования

Способы обжима

Выделяют две общепринятые основные схемы обжима кабеля: 568А и 568В. Важно помнить! Укладка жил должна начинается первым и заканчивается восьмым контактом.

Прямой обжим витой пары 8 жил выполняется по схеме 568А или 568В. Это значит, что обжимка будет одинаковая, симметричная с двух концов кабеля. Тип А используется в Европе и США у нас применяется тип В. Разница между ними только в расположении рыжих и зелёных проводов. Методом прямого обжима подключают компьютеры и сетевые устройства.

Схемы правильного обжима кроссовым методом выполняются в двух вариантах, которые и рассмотрим.

Стандартная схема кроссовой обжимки для сети 100 Мбит/с.

Стандартная схема кроссовой обжимки для скоростной сети 1 Гбайт/с.

Методом кроссовой обжимки изготавливают кабеля, соединяющие между собой компьютеры. Обжимка типа Gigabit Crossover , предусматривает перекрест всех 8 жил.

Одну сторону кабеля включаем в передатчик, а другую — в приёмник и смотрим. Тестер по очереди проверяет каждую жилу. Если всё нормально, то напротив её номера загорается индикатор. Если где-то по жиле обрыв, то индикатор не горит. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

Распиновка, схемы, виды обжима

Существует два способа обжимки витой пары, выбор которой зависит от коммутируемых устройств:

• прямой обжим используется для соединения ноутбука или компьютера с сетевым оборудованием;
• перекрёстный (кроссовый)– применяется для коммутации однотипного оборудования – сетевых плат ПК, двух хабов либо маршрутизаторов.

Различают два стандарта обжима, отличающихся схемой расположения проводников. EIA/TIA-568A предусматривает следующее зеркальное чередование жил в коннекторе:

В спецификации наиболее распространённого стандарта EIA/TIA-568В следующее расположение жил:

В сетях со скоростью до 100 Мбит/с для обмена данными применяется лишь 4 жилы, остальные 4 жилы не задействованы. Они нужны для построения гигабитных сетей.

При кроссовом обжиме один конец обжимается по схеме EIA/TIA-568A, второй – по стандарту EIA/TIA-568B.

Современное оборудование способно автоматически переставлять пары местами, поэтому кроссовый обжим актуальность утратил.

Мнение эксперта

Коротченков Дмитрий Николаевич, специалист по вопросам мобильной связи и интернета

Со всеми вопросами смело обращайтесь ко мне, я помогу.

Задать вопрос эксперту

Если этого не сделать, в процессе эксплуатации, особенно если кабель часто отсоединяется или ноутбук с ним перемещается по квартире, проводники могут быстро повредиться механически. Если возникли проблемы, смело обращайтесь ко мне!

Локальная сеть своими руками: Выбор и обжим сетевого кабеля.

1. Вставьте обжатый коннектор в разъём задающего устройства (master).
2. Второй коннектор поместите в разъём ответного блока тестера (slave).
3. Включайте прибор и наблюдайте за показаниями устройства.

Необходимый инструмент и порядок обжима

Коннекторы могут быть монолитными или двухкомпонентными. Вставка в теории должна облегчить сборку проводников в джек.

1. При помощи зоны для зачистки кабеля кримпера снимите внешнюю защитную оболочку длиной 25-30 мм.
2. Расплетите и выстройте все жилы в ряд в соответствии со схемой обжима.
3. Обрежьте их, оставив около 15 мм при помощи зоны для обрезки проводов на обжимных клещах.
4. Вставьте проводники в места контактов коннектора в соответствии с выбранной схемой обжима до упора.

При этом внешняя оболочка должна входить в посадочное место, где она зафиксируется в процессе обжима. Если этого не сделать, в процессе эксплуатации, особенно если кабель часто отсоединяется или ноутбук с ним перемещается по квартире, проводники могут быстро повредиться механически.

На рисунке показан вариант правильного монтажа (A) и неправильного (B). Во втором случае жилы следует вытащить из коннектора и подрезать ещё.

Аналогичным образом обжимайте второй конец провода.

Во время обжимки кримпер вдавливает контактные ножки коннектора глубже в корпус. В процессе они снимают изоляцию проводников и контактируют с каждым из них. Также вдавливается и полимерный фиксатор кабеля.

Сетевой кабель можно успешно обжать без кримпера, например, прямой отвёрткой, ножом или иным тонким металлическим предметом.

При использовании коннектора со вставкой жилы помещаются в неё, а затем в корпус коннектора. Решение должно облегчить обжим сетевого кабеля неопытным пользователям.

ПоддержкаЕсли у Вас остались вопросы или есть жалобы — сообщите оператору

TC-E10 Машина для обжима соединителей с головкой для кабеля Ethernet

Перейти к содержимому

Модель: TC-E10

Станок для обжима кабеля специально разработан для обработки интернет- и телефонных линий.
Различные обжимные матрицы на ваш выбор.

Количество

TC-E10 Ethernet-кабель для обжима соединителя с кристаллической головкой

Добавить в предложение

Артикул: TC-E10 Категория: Обжим/Соединение Теги: Кабель Ethernet, Станок для обжима клемм

• Описание
• Технические данные
• Приложение
• Скачать
• Быстрый запрос

Описание

TC-E10 Машина для обжима соединителей с кристаллической головкой кабеля Ethernet Подходит для обжима RJ45 и RJ11 2P. 4р. 6р. 8р. 10р.

Британский тип требует замены различных аппликаторов.

Характеристики:

1. Все аппликаторы можно быстро заменить.
2. Диаметр выходного вала редуктора увеличен, а стальное армирование делает опрессовку более стабильной и долговечной.
3. Глубина обжима внутренних и внешних лезвий может регулироваться независимо друг от друга, проста в использовании.
4. Контроль задержки срабатывания, устройство не будет непрерывно обжиматься, что позволит избежать автоматического непрерывного обжатия оборудования для дробления продуктов.
5. Оснащен прозрачной крышкой для зоны обжима, надежной и надежной.
6. Новый дизайн из листового металла, оснащенный вентилятором радиатора, красивый и практичный.

Видео об обжимном станке:

Технические характеристики

Модель	ТС-Е10
Применимый диапазон	2P, 4P, 6P, 8P, 10P (замените другой аппликатор)
Сила обжима	0,2 т
Ход	25 мм
Блок питания	220 В / 110 В
Мощность	120 Вт
Вес	15 кг
Размер	42 х 22 х 33 см

Приложение

Скачать

Если вы хотите иметь таблицу данных об этих или других продуктах, вы можете сообщить нам здесь: Контакт

или по электронной почте [электронное письмо. , мы вышлем вам введение машины.

Узнайте подробности и цену сейчас

Если вы хотите получить запрос только об этом продукте, пожалуйста, отправьте сообщение здесь. Если вы хотите запросить несколько продуктов, пожалуйста, Добавить в предложение , укажите все продукты на странице Запросить предложение.

WIREPRO отправит вам котировки как можно скорее: ）

Контактная информация

Wirepro Automation Technology Co., Ltd
Тел: 0086-512-5782-6156
Моб: 0086-147-6145-1886
Электронная почта: [электронное письмо

Перейти к началу

Профессиональный инструмент для обжима сетевого кабеля RJ45 RJ11 купить в Пакистане

Больше просмотров

Профессиональный инструмент для обжима сетевого кабеля RJ45 RJ11

22 продано товаров

Подпишитесь на оповещение о цене

Подпишитесь, чтобы получить уведомление, когда этот товар появится в наличии

Код продукта: 2250

Материал: металл и пластик
Достаточно твердый и прочный, чтобы обжимать сетевые кабели с использованием магнитной стали
. Устье пресс-клещей изготовлено из высококачественной стали. Не повреждает провод в оболочке при обжиме
Ручка кримпера достаточно длинная, что поможет вам обжимать без усилий
Отрезать проволоку лезвием возле ручек
Очистите проволоку от среднего лезвия
Обжать коннектор кримпером
Подходит для кабелей Cat5 и Cat5e со штекерами 8P8C, 6P6C и 4P4C

Оплата наложенным платежом доступна по всему Пакистану

Гарантия подлинности продукции

Защита платежа покупателя, политика возврата без вопросов

Описание

Подробнее

Описание продукта:

Профессиональный инструмент для обжима сетевого кабеля RJ45 RJ11

Инструмент для обжима кабеля Нож и инструмент для зачистки кабеля RJ45 RJ11.
