Что такое опрессовыватель проводов. Какие бывают виды опрессовывателей. Как правильно выбрать и использовать опрессовыватель. Какие ошибки нужно избегать при опрессовке проводов.
Что такое опрессовыватель проводов и для чего он нужен
Опрессовыватель проводов (другие названия — обжимной инструмент, пресс-клещи, кримпер) — это специальный инструмент для надежного соединения проводов с наконечниками или между собой при помощи гильз. Он позволяет создать прочное неразъемное соединение путем деформации (обжима) металлической части наконечника или гильзы вокруг зачищенного провода.
Основные задачи, для которых используется опрессовыватель:
- Монтаж наконечников на концы проводов для подключения к клеммам
- Соединение проводов между собой при помощи гильз
- Оконцевание многожильных проводов втулочными наконечниками
- Опрессовка коаксиальных разъемов
- Обжим клемм на ленточные кабели
Правильно выполненная опрессовка обеспечивает надежный электрический контакт и высокую механическую прочность соединения. Это особенно важно в силовых цепях, где протекают большие токи.
Виды опрессовывателей проводов
Существует несколько основных типов опрессовывателей, различающихся по конструкции и принципу действия:

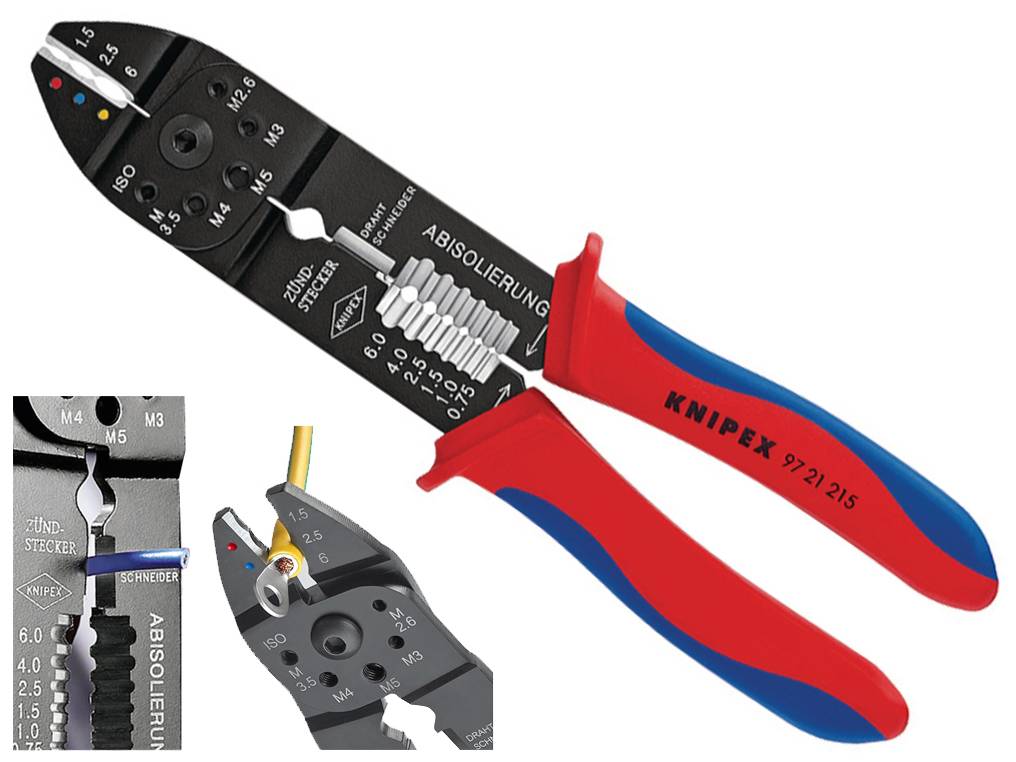

1. Механические пресс-клещи
Самый распространенный и универсальный тип. Представляют собой ручной инструмент в виде плоскогубцев с профилированными губками. Усилие создается за счет рычажного механизма при сжатии рукояток. Подходят для большинства типов наконечников сечением до 10-16 мм². Часто оснащаются храповым механизмом для контроля усилия обжима.
2. Гидравлические пресс-клещи
Усилие создается за счет гидравлического привода. Позволяют развивать большее усилие по сравнению с механическими. Применяются для опрессовки наконечников больших сечений — до 400-630 мм². Более дорогие, но обеспечивают высокое качество обжима.
3. Электрогидравлические прессы
Работают от аккумулятора или сети. Развивают максимальное усилие. Используются для серийных работ с кабелями большого сечения. Обеспечивают стабильное качество опрессовки.
4. Пневматические прессы
Работают от пневмосети. Обладают высокой производительностью. Применяются на производстве для серийной опрессовки.
Как правильно выбрать опрессовыватель проводов
При выборе опрессовывателя следует учитывать следующие факторы:
- Тип и сечение используемых наконечников/гильз
- Материал провода (медь или алюминий)
- Частота и объем работ
- Требуемое усилие обжима
- Наличие сменных матриц
- Эргономика и удобство использования
- Качество изготовления и надежность
- Стоимость инструмента
Для бытового использования и небольших объемов работ оптимальным вариантом будут механические пресс-клещи со сменными матрицами. Для профессионального применения лучше выбрать гидравлический или электрогидравлический инструмент.
Правила использования опрессовывателя проводов
Чтобы получить качественное соединение, при работе с опрессовывателем необходимо соблюдать следующие правила:
- Правильно подбирать сечение наконечника под сечение провода
- Тщательно зачищать изоляцию на необходимую длину
- Вставлять жилу в наконечник до упора
- Располагать наконечник в матрице строго по центру
- Производить обжим до полного смыкания губок инструмента
- При необходимости делать несколько обжимов вдоль наконечника
- Проверять качество опрессовки на разрыв
- Соблюдать рекомендации производителя инструмента
Типичные ошибки при опрессовке проводов
При работе с опрессовывателем следует избегать следующих распространенных ошибок:
- Использование наконечников/гильз неподходящего размера
- Неполное смыкание губок инструмента
- Смещение наконечника в матрице
- Недостаточная зачистка изоляции провода
- Чрезмерное усилие обжима, приводящее к повреждению жил
- Использование инструмента не по назначению
- Пренебрежение проверкой качества опрессовки
Соблюдение правил работы и избегание типичных ошибок позволит получать надежные и долговечные соединения проводов.
Советы по уходу за опрессовывателем
Для поддержания опрессовывателя в рабочем состоянии рекомендуется:
- Регулярно очищать рабочие поверхности от загрязнений
- Смазывать подвижные части инструмента
- Хранить в сухом месте, не допуская попадания влаги
- Проверять точность смыкания матриц
- При необходимости производить регулировку
- Своевременно заменять изношенные детали
При правильном обращении качественный опрессовыватель прослужит долгие годы, обеспечивая стабильно высокое качество соединений проводов.
Заключение
Опрессовыватель проводов — незаменимый инструмент для создания надежных электрических соединений. Правильный выбор типа инструмента и соблюдение технологии работы позволяют получать прочные и долговечные соединения проводов с минимальным переходным сопротивлением. Это особенно важно в силовых цепях, где протекают большие токи. Использование опрессовывателя повышает качество электромонтажа и безопасность электроустановок.
Самодельный обжим для опрессовки наконечников
Для опрессовки трубчатых наконечников на проводе требуется специальный инструмент кримпер. Обычно он есть только у тех, кто занимается электромонтажом профессионально, в остальных случаях его покупка нецелесообразна. Для выполнения небольшого объема работ можно сделать самодельный обжим из недорогих материалов, избежав тем самых ненужных трат.Материалы:
- стальная полоса шириной 5 см;
- 3 шайбы М8;
- 2 коротких болта М8 с гайками;
- длинный болт М8;
- удлиненная гайка М8;
- трубка с внутренним диаметром 9-10 мм.
Изготовление обжима
Рабочая часть инструмента будет изготовлена из стальной полосы шириной 5 см. Берется отрезок длиной буквально 15 см и расчерчивается как на фото.
Он будет распущен вдоль на 2 губки, между которыми нужно сделать отверстия под разный диаметр наконечников. В примере их 2, но лучше сразу выточить все популярные размеры.
Вырезанная заготовка распускается пополам с помощью тонкого отрезного диска.
После этого нужно выточить отверстия между губками для получения контактной части обжима. Для этого лучше использовать болгарку, а не сверло, поскольку вырезы должны быть угловатыми, а не круглыми.
Чтобы соединить заготовки вместе получив клещи, нужно сделать на них проушины. Для этого к каждой губке переваривается по шайбе, после чего они притягиваются вместе болтом с гайкой.
На выступе удлиненной губки инструмента сверлится отверстие, к которому прикручивается доработанный болт с приваренной шайбой вместо головки.
На вторую губку приваривается отрезок трубки.
Для получения механизма стягивания губок болт с шайбой вместо шляпки закрепляется на нижней части гильотины и пропускается через трубку на второй губке. На него накручивается удлиненная гайка с приваренной ручкой. Широкая гайка имеет увеличенную площадь упора в резьбу, благодаря чему не сорвется под давлением.
Чтобы воспользоваться инструментом, необходимо завести между его клещами зачищенный провод с наконечником.
Вращая удлиненную гайку с ручкой нужно сдавить его губки, тем самым деформировав трубку.
Для увеличения площади контакта обжим делается несколько раз с шагом пару миллиметров. При использовании мощной трубки, когда для деформации нужны большие усилия, можно вращать гайку ключом.
Сборка такого обжима обойдется в копейки, при этом он сжимает наконечники куда аккуратней, чем тиски или плоскогубцы, хотя и не дотягивает до настоящего кримпера.
Смотрите видео
Инструмент для обжима наконечников | Пресс для наконечников и гильз
Почему пресса нужно заказывать именно в Торговом Доме «Интерпром»?
01
Стоимость инструмента минимальна за счет поставок на прямую от изготовителя. Скидки для постоянных и оптовых покупателей.
02
Поддержание в наличии товара на складе позволяет оперативно поставить продукцию в адрес заказчика.
03
Профессиональная консультация и помощь при подборе оборудования в зависимости от потребностей и возможностей клиента.
04
Мы предлагаем гарантийное и сервисное обслуживание поставляемого оборудования.
Приступить к заказу
Механические и гидравлические пресса с доставкой по Украине и за рубеж
В нашем магазине вы найдете пресс клещи для опрессовки гильз и проводов от известной российской марки «ШТОК». Купить инструмент можно как по розничной, так и по оптовой стоимости с экономией 5% от первоначального предложения. Помимо клещей, есть возможность заказать ручной гидравлический пресс с набором матриц для гильз размерами 16-300 мм
Компания SHTOK производит инструмент для обжима проводов, а также электромонтажное оборудование, расходники и станки, начиная с 2001 года. С 2006 года вся продукция компании проходит поверку ВНИИ Стандартизации и Сертификации машиностроительной отрасли. В 2017 году были открыты заводы во Франции и Германии, благодаря чему продукцию удалось вывести на один уровень с мировыми лидерами рынка.
Выбирая пресс для наконечников, не будет лишним узнать историю изобретения и эволюции обжимных клещей. Первые прототипы фитинга появились во второй половине 50-х годов прошлого столетия. Только в 1964 году был выдан официальный патент на обжимной инструмент. Доработки длились еще 8 лет, и в 1972 году окончательная версия вышла на рынок.
В настоящее время обжим наконечников и гильз, производится тремя разными способами:
- ручным;
- электро-аккумуляторным;
- гидравлическим.
Различается оборудование и формой профиля: клиновидный, шестигранный. Клиновидный метод характерен для механических разновидностей клещей, так как он построен на принципе вдавливания. Шестигранная или гексагональная вариация в настоящее время пользуется повышенным спросом, и тому есть ряд причин.
Прежде всего, опрессовыватель наконечников с шестигранным профилем равномерно охватывает гильзу, в виду чего снижается риск появления мелких трещин. Также снижается вероятность пережима токопроводящей жилы. Ну и самое главное, гексагональный способ обеспечивает прочное соединение проводника и наконечника.
Особенности разных прессов
Механический инструмент для обжима наконечников изначально уступает аккумуляторным и гидравлическим версиям по таким показателям как производительность и сила сдавливания, но есть у механики и свои плюсы. Так, механический пресс не чувствителен к температуре окружающей среды, демонстрирует высокую надежность и не нуждается в обслуживании. Второй плюс – компактность, благодаря которой можно работать с диаметрами от 1,5 до 10 мм
Гидравлический пресс для обжима наконечников выделяется высокой силой сдавливания: 5-100 тонн. Также в плюсы следует занести эксплуатационную надежность и относительно невысокий ценник.
И наконец, аккумуляторные модели в этом списке занимают верхнюю строчку, являясь инструментом будущего. Единственный их недостаток – цена, большая часть которой (около 70%) обусловлена дороговизной электромотора и платы управления. Еще 30% стоимости забирает на себя АКБ. Но и достоинства у таких агрегатов вызывают восхищение. Так, электромонтажный инструмент ШТОК на АКБ, избавляет оператора от любых физических усилий, делает в 10 раз больше операций, чем гидравлический собрат.
Разновидности обжимного оборудования в зависимости от формы пресса
С помощью прессовальных клещей обрабатывают плоские и штекерные разъемы, штыревые, кольцевые и вилочные наконечники. Также с их помощь монтируют разветвители и соединительные гильзы.
Если вам нужен пресс для опрессовки кабельных наконечников, для начала определитесь с формой рабочей части. Рекомендуем выбирать между диафрагменными и пассатижными вариантами. Диафрагменные модели обжимают втулку с 4-6-и сторон. Это улучшает соединение, к тому же прибор сам подстраивается под диаметр втулки (не нужно менять матрицу).
Пассатижные клещи относятся к числу наиболее распространенных типов монтажного оборудования. Для сдавливания в них используется только две рабочие плоскости. Не путайте с плоскогубцами! В обжимных пассатижах предусмотрены вырезы определенной формы, направляющие размещение втулки. Пассатижный пресс для кабельных наконечников подходит для работы с фурнитурой в виде буквы «П». Среди сильных качеств выделяется универсальность. Воздействие на наконечник осуществляется с разных сторон.
Стоимость обжимки
Разброс по цене довольно ощутимый. Самые простые механические пресса обойдутся в 500-1700 грн. ТОПовые версии стоят до 2500 грн. Гидравлическая обжимка для кабельных наконечников стартует от 1600 грн. за базовый комплект. Если доплатить примерно столько же, получите набор матриц, размерами от 10-и до 300 мм
Обратите внимание, у нас продаются головки и насадки для потоковой опрессовки, если необходимо повысить эффективность труда и сэкономить на приобретении дополнительной пары клещей.
Какая лучше обжимка для наконечников электрического кабеля: 5 разновидностей
Виды наконечников для проводов и кабелей
Встречаются ситуации, когда при длительной работе начинает греться вилка или розетка электрического устройства. Это говорит о том, что в соединительных клеммах недостаточно качественно соединен проводник.
Специально для этого, разработаны наконечники, при помощи которых, достигается надежное соединение провода или кабеля с токоведущими частями конструкции.
Данные элементы различают по двум основным признакам:
- Материал изготовления;
- Монтаж.
Если производится оконцевание алюминиевых жил, сечение которых превышает 15 мм2, то с данном случае используют обжимные наконечники из алюминия. Если необходима опресовка медного кабеля или провода, то для обжима используют медные наконечники.
Обратите внимание! Каждый наконечник (оконцеватель), имеет свою маркировку, указывающую на материал из которого он изготовлен.
В качестве наконечников для медного электрического кабеля, особенно для многожильных, используют наконечник, который выполнен из цельнотянутой трубки. Один из концов, данного наконечника сплющивается и просверливается. Для крепления наконечника к токоведущим частям оборудования, используют болт с гайкой.
Стоит отметить, что существуют наконечники, изготовленные из двух видов металла (медь и алюминий). Данные приспособления используют на различных производствах, в которых необходимо подключать, например алюминиевый кабель к медной шине.
Монтаж каждого вида наконечника, производится соответственно его техническим характеристикам.
При использовании специального инструмента (пресс или клещи), кабельные наконечники опресовывают.
Медные кабели, при соответствующей степени очистки, паяют, используя для этого тигель, наполненный расплавленным оловом. Пайка, позволяет сделать контакт намного качественней.
Наконечники НШВИ для проводов под обжим: характеристики
Жилы различных проводов, не имеют таких показателей сечения как кабельные, но по структуре они достаточно часто выполняются в виде многожильных проводников. Для удобства их монтажа, используют специальные наконечники.
Расшифровка аббревиатуры:
- Н – наконечник;
- Ш – штыревой;
- В – Втулочный;
- И – изолированный.
Для изготовления данных наконечников, используется специальная электролитическая медь. Основное предназначение наконечников, это создание качественного контакта при соединении проводов с токоведущими частями устройств.
Обратите внимание! Данные наконечники, выполняют дополнительную защитную функцию, при которой проводник защищен от механического воздействия.
Используются наконечники для кабелей из меди, сечение которых варьируется от 0,5 – 35 мм2.
В зависимости от условий, для обжима применят наконечники двух видов (одинарный и двойной). Стоит отметить, что при таком методе установки наконечников, в дальнейшем нет необходимости производить мониторинг качества и надежности соединения.
Данные наконечники, используются для подключения проводников к розеткам, выключателям или автоматическим выключателям. Главным отличием от остальных видов наконечников, является то, что установка и опресовка (оконцовка) изделия не занимает много времени.
Благодаря своим конструктивным особенностям, такие наконечники защищают не только жилы кабелей и проводов, но и при помощи дополнительной изоляции, обеспечивают безопасное их использование.
Обжим (опрессовыватель) для наконечников проводов и кабелей
Для обжима кабелей и проводов различного сечения, используют специальный инструмент. Данным инструментом называют пресс или клещи. Пресс применяется для обжима жил силового кабеля. Клещи используют для монтажа наконечников в проводах с меньшим сечением.
Виды клещей для обжима:
- Сдавливающие с двух сторон;
- Диафрагменные.
Самыми распространенными, являются устройства, которые способны обжимать наконечник только с двух сторон. Губки данных инструментов, благодаря своей конструкции, работают по принципу направляющих. Основной вид используемых наконечников П – образные.
Преимуществом клещей такого типа, является то, что монтаж наконечников можно осуществлять в любом удобном положении. К недостаткам данных устройств относится то, что они не способны работать с проводами, сечение которых превышает определенное значение. Поэтому следует иметь несколько таких инструментов в запасе.
Обратите внимание! Для данных видов прижимных клещей, в качестве альтернативы используют кримперы, которые являются многофункциональными элементами устройства.
Для того чтобы качественно установить наконечник на клемму, используют диафрагменные устройства. Их основным отличием является возможность обжимать наконечник с нескольких сторон (4 – 6).
Важно понимать, что чем больше площадь соприкосновение кабеля с наконечником, тем лучше контакт. Лучшим вариантом, при условии, что наконечник длинный, будет обжать его по всей длине.
Стоит отметить, что существуют клещи, которые применяются для монтажа наконечников на компьютерные и телефонные кабели. Для подключения используется витая пара или многожильные провода. Для того чтобы подобрать подходящий, основывайтесь на устройство наконечника.
Обжимка (оконцевание) жил проводов и кабелей своими руками
Силовой кабель, работает под высокими нагрузками, поэтому его опресовка должна выполняться правильно и согласно инструкции. Для опресовки, используют специальный инструмент в виде ручного пресса.
Для работы потребуется:
- Гидравлический пресс;
- Строительный нож;
- Пассатижи.
Перед тем, как опрессовывать наконечники, необходимо произвести замеры и сделать кабель необходимой длины. Для этого, окончание кабеля подводится к силовому устройству, где путем примерки определяется его нужная длина.
Обратите внимание! Замеры следует производить по фазным контактам, так как они всегда расположены выше, чем нулевая или шина заземления.
После этого, необходимо очистить кабель от внешней изоляции. Одним из технических условий по монтажу и эксплуатации кабелей, является то, что внешняя изоляция должна заходить в распределительный или силовой щит с запасом не менее 10 см.
Затем производится очистка от изоляции каждой жилы, для установки наконечника. Для этого, необходимо приложить наконечник к окончанию проводника, и сделать отметку, согласно которой будет сниматься изоляция.
Используя строительный нож, отмеченная область изоляции снимается с проводника. Далее, необходимо подготовить пресс. В его внутреннюю часть, устанавливаются два металлических элемента, которые при соединении образуют равносторонний шестигранник. Элементы подбираются согласно сечению кабеля.
После этого, на окончание кабеля надевается наконечник, которые вставляются в пресс. Далее производится опрессовка. Опрессовать наконечник следует в нескольких местах. Таким образом, достигается увеличение площади нормального контакта жилы с наконечником. После этого, согласно маркировке, часть кабеля и наконечник изолируется изолентой. Если изоляция производится посредством термотрубки, необходимо ее надеть на кабель до опрессовки.
Что такое обжимка для наконечников электрического кабеля (видео)
Согласно данной информации, вы еще немного продвинулись в освоении сферы электромонтажных работ. Но не стоит забыть одно основное правило при их проведении. Обязательно соблюдайте правила безопасности.
Опрессовка проводов гильзами: видео, инструмент, ошибки
Существует множество способов соединений электрических кабелей, которые обладают своими преимуществами и недостатками. Их можно не только объединять сваркой или паять, но также скручивать, закреплять в клеммных колодках, скреплять СИЗами. Одним из самых надежных и оптимальных соединений считается опрессовка проводов гильзами. Благодаря такому методу можно получить хороший электрический контакт и высокую механическую прочность. Опрессовка – это неразъемное соединение и после нее провод разъединить не получится, его можно только обрезать. Делается она следующим образом: гильза и жилы, что вставлены в нее, деформируются под действием пресса и формируется надежный электрический контакт, удовлетворяющий правила ПУЭ, описанные в главе 2.1, п. 2.1.21.Какие используются инструменты
Для того чтобы выполнить такой тип соединения чаще всего используются специальные инструменты для опрессовки проводов, такие как механические и ручные пресс-клещи. С их помощью можно плотно зажать контакты по всей длине. Ручными клещами может сжиматься гильза с сечением меньше 120 мм2. Гильза с большим сечением соединяется уже без клещей, а с помощью инструмента с гидравлическим приводом.
Если необходимо сделать обжим нескольких жил различного размера, то следует использовать клещи, которые имеют матрицу для разных сечений и регулируемые пуансоны. Преимущество такого инструмента в том, что отпадает необходимость постоянно что-то переустанавливать, достаточно лишь повернуть матрицу или винт пуансона до требуемого сечения.
Никогда не обжимайте гильзы или наконечники пассатижами или в тисках – так вы зажмете жилу, но не обеспечите хорошей механической прочности и контакта. При малейших нагрузках жила выйдет из гильзы. Смысл обжимки – в давлении на гильзу или наконечник с разных сторон и формировании определенной формы, прочно удерживающей токопроводящую жилу!
Соединение проводов опрессовкой – это самый оптимальный способ относительно механической прочности, но он считается неразборным. Чтобы рассоединить кабель, нужно отрезать определенный участок. А чтобы соединить их, подойдет любой проводник произвольного сечения (как медные, так и алюминиевые).
Технология опрессовки
Существует два метода, с помощью которых осуществляется опрессовка:
- местное вдавливание;
- сплошное обжатие.
Провод для обжима используется медный или алюминиевый. Поэтому и гильза может быть либо из меди, либо из алюминия. Бывает еще медно–алюминиевая. Так как кабель из алюминия склонен к формированию окислительной пленки, то алюминиевая гильза должна поддаваться зачистке и обработке особенной смазкой. Для защиты алюминия от окислов используют кварцевазелиновую пасту. Провод из меди также подлежит обработке смазкой. С ее помощью уменьшается вероятность повреждения жилы при опрессовке и снижается трение.
Если жил многопроволочные – их выравнивают и складывают так, чтобы они легко входили в гильзу, можно немного скрутить проволочки. Затем кабель вставляется в патрон до упора. Соединение может быть сделано не встык, а, например, с заводом. Тогда общее сечение всех проводов не должно превышать сечение втулки.
В любом случае применяются гильзы, рассчитанные под суммарное сечение обжимаемых жил. Если используется пресс с точечным (местным) вдавливанием – делают 2-3 прожимки равномерно распределенные по длине гильзы, для обеспечения механической прочности соединения и хорошего электрического контакта. При сплошной обжимке с помощью гексагональных или квадратных матриц – рекомендации в сущности те же. В обоих случаях важно чтобы гильза не треснула при обжиме (если она слишком маленькая) и не было не прожатых мест и полостей (если она слишком большая).
После того как была осуществлена опрессовка, в месте соединения необходимо создать внешний изолирующий слой с помощью изоленты или локоткани. После изоляции следует аккуратно сложить провода и сам кабель в распределительной коробке.
На видео ниже наглядно показывается, как опрессовать провода пресс-клещами:
Требования к размерам прессованных соединений
Для каждого типа гильз есть стандартный размерный ряд, соответствующий ГОСТам. Ниже приведен пример таблицы размеров ГМЛ (гильза медная луженная):
Что касается маркировки, то она расшифровывается следующим образом:
Стандартные ошибки при обжиме
Существует несколько типичных ошибок, которые совершают начинающие электрики или те, кто сам осуществляет процесс опрессовки жил. Например:
- Использованная гильза имеет сечение меньше, чем провод. Никогда не нужно уменьшать сечение жил и подстраивать ее под диаметр гильзы. Это повергает к повышению сопротивления и уменьшению пропускной способности. Там, где было совмещение, жила будет нагреваться и разрушаться.
- Гильза с большим размером. Если гнездо используется с большим диаметром, то это не принесет крепкого и надежного объединения. Даже если сгибать провод в несколько раз, это не приведет к хорошей работе, так как механическая прочность упадет почти в два раза.
- Разрезание гильзы на несколько частей. При обжимке кабеля с малой длиной оголенных концов неудобно работать клещами, да и площадь контакта уменьшается.
- Опрессовка должна осуществляться исключительно пресс-клещами. Для этого метода совмещения были придуманы особые инструменты. Поэтому не стоит применять пассатижи или молоток, так как это может повредить как гильзу, так и кабель. Чтобы этого не случилось необходимо пользоваться таким инструментом, как пресс-клещи, так как они значительно упрощают работу в обжатии кабельных соединений.
Вот и все, что хотелось рассказать вам о том, как производится опрессовка проводов гильзами. Надеемся, предоставленная информация была для вас полезной и интересной!
Наверняка вы не знаете:
Инструменты КВТ: пресс-клещи, прессы — обзор продукции
Друзья, это старый обзор, написанный в 2012 году!
Новый обзор, актуальный, объективный, интересный, с хорошими иллюстрациями, находится здесь:
_________________
В нашем магазине представлен широкий выбор инструментов различного назначения. Недавно, мы расширили ассортимент, и теперь у нас можно купить электромонтажный инструмент торговой марки КВТ!
Сейчас, на рынке инструментов для монтажа, представлено множество брендов, но мы остановили свой выбор именно на инструменте КВТ, т.к. именно эти инструменты наиболее популярны среди специалистов. В такой популярности нет ничего удивительного. Уже на заре своего существования, инструменты КВТ позиционировались, как оборудование для профессионалов. И это не пустые слова. Инструменты КВТ безопасны, надежны, современны. Завод КВТ имеет собственную испытательную лабораторию, осуществляющую жесткий контроль качества на всех этапах производства. Современные технологии производства позволяют существенно снизить стоимость готовых изделий, без ущерба для потребительских свойств. Потому, инструменты КВТ – имеют оптимальное соотношение цены и качества. Ассортимент инструментов КВТ сопоставим с ассортиментом крупных зарубежных производителей.
В арсенале КВТ имеются инструменты, для решения множества задач:
• Пресс-клещи КВТ
• Гидравлические прессы КВТ
• Инструменты для снятия изоляции и разделки кабеля КВТ
• Диэлектрический ручной инструмент.
• Инструменты для резки кабеля КВТ
• Инструменты для сетевых работ КВТ
Пресс-клещи КВТ для опрессовки изолированных и неизолированных наконечников.
Пресс-клещи КВТ предназначены для опрессовки наконечников и гильз. Особенностью пресс-клещей КВТ является их оснащение храповым механизмом. Таким образом, блокируется обратный ход до полного смыкания матриц, что исключает риск недоопрессовки. При правильном подборе матриц, и соблюдении технологии опрессовки, использование пресс-клещей КВТ обеспечивает надежное соединение провода и наконечника.
Пресс-клещи СТВ для опрессовки изолированных и неизолированных коннекторов.
Пресс-клещи СТВ (КВТ) изготовлены из 3-х миллиметровой стали. Усиленный трех-шарнирный механизм, удлиненные рукоятки, усиленный рычажный механизм – такая конструкция позволяет затрачивать существенно (примерно на 30%) меньше усилий на опрессовку. Рукоятки имеют накладки из нескользящей термопластрезины.
Модельный ряд пресс-клещей СТВ КВТ включает в себя 5 видов инструментов:
- CTB-01 (КВТ) Пресс-клещи с матрицей для обжима изолированных наконечников сечением 0,5-6мм2 (только для многожильных медных проводов)
- CTB-02 (КВТ) Пресс-клещи с матрицей для обжима втулочных наконечников сечением 0,25-6мм2 (только для многожильных медных проводов)
- CTB-03 (КВТ) Пресс-клещи с матрицей для обжима втулочных наконечников сечением 10-25мм2 (только для многожильных медных проводов)
- CTB-04 (КВТ) Пресс-клещи с матрицей для обжима неизолированных наконечников (автоклеммы) сечением 0,5-6мм2 (только для многожильных медных проводов)
- CTB-05 (КВТ) Пресс-клещи с матрицей для обжима неизолированных медных наконечников сечением 0,5-10мм2 (для моножильных проводов)
Пресс-клещи CTA для опрессовки изолированных и неизолированных коннекторов.
Данная модель изготавливается из легкого и прочного алюминиевого сплава, используемого в авиационной и космической промышленности. Потому пресс-клещи CTA (КВТ) обладают следующими свойствами:
- пресс-клещи СТА (КВТ) в два раза легче, чем аналогичные стальные модели.
- Корпус пресс-клещей СТА (КВТ) антистатичный, искробезопасный, немагнитный.
Пресс-клещи CTA (КВТ) оснащены регулятором прижимного усилия матриц.
Имеется две модели пресс-клещей СТА (КВТ) :
- СТА-01 (КВТ) Пресс-клещи для обжима изолированных наконечников сечением 0,5-6мм2 (только для многожильных медных проводов)
- CTA-02 (КВТ) Пресс-клещи для обжима втулочных наконечников сечением 0,25-6мм2 (только для многожильных медных проводов)
Пресс-клещи СТР КВТ для опрессовки изолированных и неизолированных коннекторов.
Этот тип пресс-клещей предназначен для мелкосерийного производства опрессованных соединений. Инструмент оснащается высокоточными матрицами, и набором специальных адаптеров для каждой модели. Такая конструкция гарантирует стабильное качество опрессовки, и существенно сокращает время работы. Усиленный храповой механизм имеет встроенное устройство разблокировки. Клещи сделаны из стали. Рукоятки имеют противоскользящие накладки.
В ассортименте представлено две модели пресс-клещей СТР (КВТ):
- СТР-01 (КВТ) Пресс-клещи для обжима изолированных наконечников сечением 0,5-6мм2 (только для многожильных медных проводов)
- СТР-04 (КВТ) Пресс-клещи с матрицей для обжима неизолированных наконечников (автоклеммы) сечением 0,5-6мм2 (только для многожильных медных проводов)
Пресс-клещи СТК КВТ для опрессовки изолированных и неизолированных коннекторов.
Это недорогая, и качественная модель пресс-клещей, простая и надежная. Пресс-клещи СТК (КВТ) оснащены регулятором прижимного усилия матриц. Храповой механизм гарантирует высокое качество опрессовки. Корпус клещей изготовлен из стали. Такие пресс-клещи могут быть оснащены матрицами семи видов:
- Пресс-клещи СТК-01 (КВТ) с матрицей для обжима изолированных наконечников сечением 0,5-6мм2 (только для многожильных медных проводов)
- Пресс-клещи СТК-02 (КВТ) для обжима втулочных наконечников сечением 0,25-6мм2 (только для многожильных медных проводов)
- Пресс-клещи СТК-03 (КВТ) с матрицей для обжима втулочных наконечников сечением 10-25мм2 (только для многожильных медных проводов)
- Пресс-клещи СТК-04 (КВТ) с матрицей для обжима неизолированных наконечников (автоклеммы) сечением 0,5-6мм2 (только для многожильных медных проводов)
- Пресс-клещи СТК-05 (КВТ) с матрицей для обжима неизолированных медных наконечников сечением 0,5-10мм2 (для моножильных проводов)
- Пресс-клещи СТК-06 (КВТ) с матрицей для обжима втулочных наконечников сечением 2 х 0,5 – 2 х6,0мм2 (для моножильных проводов)
- Пресс-клещи СТК-09 (КВТ) с матрицей для обжима флажковых наконечников (только для многожильных медных проводов)
Пресс-клещи CTF КВТ для опрессовки изолированных и неизолированных коннекторов.
CTF – профессиональный набор для опрессовки, в который входят:
Непосредственно пресс-клещи, матрицы пяти видов, ключ — шестигранник, запасные винты для крепления матриц и пластиковый кейс для хранения комплекта.
Пресс-клещи, входящие в набор, имеют необычную конструкцию, обеспечивающую параллельное смыкание матриц. Такая конструкция гарантирует равномерную опрессовку, а следовательно, повышенную надежность соединения. Обновленная конструкция рычажного механизма позволяет существенно упростить работу.
Работа пресс-клещами CTF КВТ требует на 40% меньше усилий, чем при использовании других моделей.
В набор входят высокоточные литые матрицы. В комплекте 5 матриц:
- Тип 01 – для опрессовки изолированных наконечников. Сечение 0,5-6,0мм2
- Тип 02 – для опрессовки втулочнвх наконечников. Сечение 0,25-6,0мм2
- Тип 03 – для опрессовки втулочнвх наконечников: Сечение 6-16мм2
- Тип 04 – для опрессовки автоклемм. Сечение 0,5-6,0мм2
- Тип 05 — для опрессовки неизолированных медных наконечников 0,5-10мм2
картинка 23 24 25 26 27 (матрицы)
Пресс-клещи СТМ-01 (КВТ) для опрессовки изолированных и неизолированных коннекторов.
картинка 28 (СТМ-01)
Данная модель инструмента имеет оригинальную конструкцию рычажного механизма. Такая конструкция обеспечивает удобство работы и надежность опрессовки. На боковой поверхности корпуса расположен регулятор прижимного усилия матриц. Ручки имеют эргономичные, противоскользящие накладки. Пресс-клещи СТМ-01 оснащены матрицей типа 01, и предназначены для обжима изолированных наконечников сечением 0,5-6,0мм.
Пресс-клещи типа ПКВ ПКВк.
Данный тип пресс- клещей предназначен для опрессовки одинарных и двойных изолированных втулочных наконечников.
Пресс-клещи ПКВк имеют одну саморегулирующуюся матрицу для наконечников всех типоразмеров. Такая конструкция делает работу с инструментом простой и удобной. Корпус инструмента выполнен из высококачественной стали. Рукоятки имеют противоскользящие эргономичные накладки.
В ассортименте КВТ представлено две модели таких пресс-клещей:
- Пресс-клещи ПКВк-6 (КВТ) – для наконечников 0,08-6,0мм2, или 2х0,5 – 2х4,0мм2
- Пресс-клещи ПКВк-16 (КВТ) – для наконечников 6,0-16,0мм2, или 2х4,0 – 2х6,0мм2
Пресс-клещи ПКВ-16 (КВТ) – недорогая, функциональная модель, с самым широким диапазоном действия. Этот инструмент можно использовать для работы с наконечниками 0,5-16мм2.Пресс-клещи ПКВ-16 имеют компактный размер. Корпус инструмента изготовлен из стали, и обработан антикором. Ручки имеют эргономичные противоскользящие накладки. Простая долговечная конструкция механизма отличается надежностью и практичностью.
Пресс-клещи ПКВ-70 (КВТ) – новая разработка конструкторов завода КВТ. Клещи предназначены для опрессовки изолированных втулочных наконечников больших сечений, от 25 до 70мм2. Корпус инструмента изготовлен из стали. Усиленный рычажный механизм, и удлиненные рукоятки позволяют легко работать с большими сечениями. Корпус инструмента изготовлен из высококачественной стали.
Пресс-клещи для опрессовки неизолированных наконечников и гильз.
Такие клещи предназначены для работы с моножильным кабелем. Эти инструменты отличаются повышенной прочностью, и усиленной конструкцией механизма.
Пресс-клещи серии ПК (КВТ).
Клещи данной серии имеют компактный размер. Корпус инструмента изготовлен из стали. Рычажный механизм имеет дополнительное усиление. Двойной рычаг позволяет прикладывать меньше усилий при обжиме. В серии представлено две модели пресс-клещей:
Пресс-клещи серии ПКГ(КВТ).
Серия ПКГ предназначена для работы с наконечниками и гильзами больших сечений. Конструкция клещей этой серии отличается особой прочностью. Для их изготовления применяется высококачественная 5-и миллиметровая сталь. В этой серии представлено три модели инструмента:
- Пресс-клещи ПКГ-120 (КВТ) предназначены для обжима медных наконечников 10-120мм2, и алюминиевых наконечников 16-120мм2. Недавно в продажу поступила новая , компактная модель клещей ПКГ-120. Новинка отличается от предыдущей модели тем, что имеет разборные рукоятки, а для удобства переноски и хранения в комплект поставки входит пластиковый кейс.
Пресс-клещи ПКГу (КВТ)
Пресс-клещи этой серии имеют револьверные матрицы.
В одном корпусе размещены матрицы для гексагональной и клиновидной опрессовки. Размер сечения подбирается путем вращения матриц. Матрицы изготовлены из высококачественной стали. Запасной комплект матриц крепится прямо на корпусе, что очень удобно при работе. Пресс-клещи ПКГу имеют телескопические рукоятки, которые можно зафиксировать на любой длине. Клещи упаковываются в удобную водозащитную сумку.
- Пресс-клещи ПКГу-50 (КВТ) предназначены для опрессовки медных наконечников 6-50мм5 и алюминиевых наконечников 16-35мм2
- Пресс-клещи ПКГу-95 (КВТ) предназначены для медных наконечников 16-95мм2 и алюминиевых наконечников 16-70мм2
Механические прессы КВТ.
Механические прессы КВТ предназначены для опрессовки неизолированных наконечников и гильз на моножильном кабеле больших сечений. В данной группе представлено несколько видов прессов – ПМУ, ПМК, ПМКм, ПМ, Пмо.
Механический пресс ПМУ (КВТ).
Механический пресс ПМУ (КВТ) это универсальный механический пресс, предназначенный для опрессовки любых наконечников и гильз. Пресс имеет встроенную V-образную матрицы, для клиновидного обжима. На корпусе пресса расположен удобный регулятор для выбора сечения, и две калибровочные шкалы, для медных, и для алюминиевых наконечников. В комплект поставки входит тканевая влагозащитная сумка, для хранения и переноски пресса.
В продаже имеется две модели прессов ПМУ:
- Пресс ПМУ-120 (КВТ) для опрессовки медных наконечников 10-120мм2, и алюминиевых наконечников 16-120м2
- Пресс ПМУ-240 (КВТ) с телескопическими рукоятками, для опрессовки медных наконечников 10-240мм2, и алюминиевых наконечников 16-240мм2.
Пресс ПМК (КВТ)
Этот тип пресса отличается более сложной конструкцией. В основе устройства лежит кривошипно-шатунный механизм повышенной надежности. Механизм оснащен доводчиком. Рукоятка доводчика расположена на боковой поверхности пресса. Специальный фиксатор удерживает рукоятки в сомкнутом положении. Для удобства установки матриц, рабочая головка откидывается. В комплект поставки входят гексагональные сменные матрицы на несколько типоразмеров. Весь комплект хранится в удобном пластиковом кейсе.
Существует три модели прессов ПМК:
- Пресс ПМК-120 (КВТ) предназначен для опрессовки медных наконечников 10-120мм2 и алюминиевых наконечников 16-95мм2. В комплект входит 3 сменных матрицы на 8 типоразмеров.
- Пресс ПМК-240 (КВТ) предназначен для опрессовки медных наконечников 6-240мм2 и алюминиевых наконечников 16-185мм2. Эта модель оснащена телескопическими рукоятками. В комплект входит 6 сменных матриц на 12 типоразмеров.
- Пресс ПМКм-240 (КВТ) – модернизированная модель ПМК-240, недавно поступившая в продажу. Имеет более современный дизайн, удобные эргономичные ручки, с телескопическим выдвижением, и возможностью фиксации в любой точке. В комплект поставки, вместо кейса, входит водозащитная сумка.
Пресс ПМ (КВТ)
Механические прессы КВТ типа ПМ отличаются простой и надежной конструкцией, высокой механической прочностью, и широким диапазоном сечений:
- Медные наконечники 16-300м2
- Алюминиевые наконечники 16-240мм2
Пресс ПМ имеет удлиненные телескопические рукоятки, для облегчения работы с большими сечениями. Антикоррозийная обработка корпуса, обеспечивает долгий срок службы пресса. В комплект поставки входят 11 сменных матриц, и кейс для хранения и переноски.
Модель пресс механический ПМ-300 (КВТ) упакована в стальной кейс.
Модель пресс механический ПМо-300 (КВТ) отличается особой геометрией матриц, с опорной полусферой. Такая конструкция обеспечивает оптимальное распределение напряжения при работе с большими сечениями. Модель ПМо-300 упакована в пластиковый кейс.
Далее мы расскажем о гидравлических прессах КВТ.
Продолжение следует…
Обжимной станок премиум-класса— Alibaba.com
Получите в свои руки одни из самых лучших и профессиональных. Обжимной станок на Alibaba.com по самым доступным ценам и предложениям. Эти эффективные, мощные и долговечные. Обжимной станок идеально подходит для всех типов производств и заводов, занимающихся изготовлением резиновых изделий и материалов. Они оснащены передовыми технологиями и уникальными достижениями. Обжимной станок неизбежен, когда дело доходит до повышения вашей производительности, и может предоставлять стабильные услуги в течение длительного времени.Покупайте эти исключительные продукты на сайте от ведущих поставщиков и оптовиков по выгодным ценам.Вы можете найти широкий ассортимент. Обжимной станок на стройплощадке, которые изготовлены из прочных материалов корпуса, таких как прочный металл, и служат долго. Эти продукты устойчивы и долговечны, они могут выдерживать большие нагрузки и непрекращающиеся внешние воздействия, вызванные повседневным использованием. Файл. Обжимной станок , представленные здесь для продажи, оснащены двойным рабочим местом с гидравлическим оборудованием для горячего прессования для увеличения производительности вашего бизнеса и удвоения производства.Эти. Обжимной станок — это автомат с мощной микроволновой печью для вулканизации.
Alibaba.com особенности разные. Обжимной станок доступен в различных размерах, формах, мощностях и с другими функциями, которые могут удовлетворить ваши индивидуальные требования. Эти высокопроизводительные и мощные. Обжимной станок достаточно умен, чтобы сэкономить на счетах за электроэнергию и не потреблять лишнюю энергию. Эти. Обжимной станок имеет определенные требования к напряжению и частоте для ведения бизнеса по производству резины для тяжелых условий эксплуатации.Эти машины легко переносимы и имеют компактные размеры.
На Alibaba.com вы можете отличиться. Обжимной станок , соответствующий вашему бюджету и требованиям. Эти продукты доступны как OEM-заказы вместе с индивидуальными упаковочными решениями. Они имеют сертификаты ISO, CE, SGS, ROHS.
Машины для обжима проволоки: настольные | TE подключения
Обзор линейки продуктов настольного терминатора TE
Как выбрать TE Terminator
TE имеет множество настольных платформ и дополнительных опций на выбор.
Понимание того, какой размер провода вы планируете использовать, может помочь сузить ваш выбор.
5К Терминаторы
Вес:
— 77,3 кг [170,4 фунта]
Высота / Ширина / Глубина:
— 585 мм [23 дюйма]
— 536 мм [21,1 дюйма]
— 521 мм [20,5 дюйма]
Шум:
— 76 дБ (А)
Сертификат CE
Особенности:
— Простая панель управления с возможностью:
— Увеличение / уменьшение скорости обжима
— Сброс кодов ошибок
— Сброс счетчика партий
— Толчковый или пошаговый процесс обжима со скоростью, установленной с помощью настроек увеличения / уменьшения скорости
Особенности:
— Прецизионная регулировка обжима
Просто вернув шкалу в исходное положение, оператор может отрегулировать высоту обжима на 0.013 мм с шагом 0,457 мм.
Особенности:
— Снятие аппликаторов и защитных кожухов без инструментов для быстрого и простого обслуживания и замены продукта более
Особенности:
— Усилие обжима до 2268 кг [5000 фунтов]
— Возможность обжима 0,03–8 мм2 [32–10 AWG]
— Время цикла менее 0,4 секунды на обжим
Терминаторы для сварки 5K
Вес:
— 77,3 кг [170,4 фунта]
Высота / Ширина / Глубина:
— 585 мм [23 дюйма]
— 536 мм [21,1 дюйма]
— 521 мм [20,5 дюйма]
Шум:
— 76 дБ (А)
На основе нашей проверенной платформы терминатора 5K
Особенности:
— Предназначен для того, чтобы операторы могли подавать клеммы выше зоны обжима
Терминатор и аппликатор IST могут заканчивать соединения типа «косичка» или сквозные соединения, состоящие из 2 или более многожильных или магнитных проводов с комбинированной круглой площадью в мил (CMA) от 400 до 13000
Перевернутая конструкция позволяет уменьшить длину выводов, что позволяет избежать короткого замыкания.
Более короткие выводы обеспечивают повышенную гибкость при постобработке, давая заказчику дополнительное пространство для заправки и / или термоусадки конца обработанных выводов.
Для дополнительной гибкости защитные вставки и аппликаторы могут быть заменены за считанные минуты, чтобы превратить сварочную машину с косым хвостом в машину для сквозного сращивания.
Версия для сращивания одновременно принимает комбинации из нескольких медных магнитных проводов в диапазоне 11-20 AWG
Общее количество CMA, которое может быть обжато перевернутым терминатором, составляет 400 — 13000
ГИИ Терминаторы
Вес:
— 104 кг [230 фунтов]
Высота / Ширина / Глубина:
— 520.7 мм [20,5 дюйма]
— 624,3 мм [24,5 дюйма]
— 635,2 мм [25 дюймов]
Шум:
— 76 дБ (А)
Сертификат CE
Особенности:
— Простая панель управления с возможностью:
— Сброс кодов ошибок
— Регулировка скорости ползуна
— Выполнить операцию с раздельным циклом
— Сброс счетчика подачи воздуха и замеса
— Толчковый или пошаговый процесс обжима со скоростью, установленной с помощью настроек увеличения / уменьшения скорости
Особенности:
— Удобное внутреннее освещение
— Конструкция опорной плиты и двери без использования инструментов для легкого доступа, установки аппликатора и регулировки оператором
Особенности:
— Усилие обжима до 2268 кг [5000 фунтов]
— Возможность опрессовки 0.03 мм — 8 мм [32 — 10 AWG]
— Время цикла менее 0,4 секунды на обжим
Точное кормление
Особенности:
— Работа с раздельным циклом для правильного выравнивания клемм над упором
GII + Терминаторы
Вес:
— 116 кг [255 фунтов]
Высота / Ширина / Глубина:
— 520,7 мм [20,5 дюйма]
— 624,3 мм [24,5 дюйма]
— 635,2 мм [25 дюймов]
Шум:
— 76 дБ (А)
Особенности:
— Простая панель управления с возможностью:
— Сброс кодов ошибок
— Регулировка скорости ползуна
— Выполнить операцию с раздельным циклом
— Сброс счетчика подачи воздуха и замеса
— Пошаговое выполнение процесса обжима на скорости, установленной с помощью настроек увеличения / уменьшения скорости
Особенности:
— Удобное внутреннее освещение
— Конструкция опорной плиты и двери без использования инструментов для легкого доступа, установки аппликатора и регулировки оператором
Особенности:
— Усилие обжима до 4537 кг [10 000 фунтов]
— Возможность обжима 16 мм2 — 8 мм2 [8 — 5 AWG]
— Менее.4 секунды времени цикла на обжим
Терминаторы HV-20 и HF-20
Вес:
— 390 кг [860 фунтов]
Высота / Ширина / Глубина:
–974 мм [38,3 дюйма]
— 552 мм [21,7 дюйма]
— 777 мм [30,5 дюйма]
Сертификат CE
Для быстрой и эффективной обработки высоковольтных кабелей
Обеспечивает усилие обжима до 178 кН (20 тонн)
— Сочетает в себе сложную систему контроля и отслеживания.
— Оснащен портами Ethernet и USB, чтобы сделать их Industry 4.0 готово
Особенности:
— Удобное внутреннее освещение
— Двусторонняя конструкция опорной плиты без использования инструментов для простой установки аппликатора и гибкости обработки
Обработка проводов сечением до 120 мм2
Особенности:
— Интегрированная вакуумная система сохраняет чувствительные соединения чистыми и очищенными от мусора, обычно связанного с опрессовкой высоковольтных кабелей
Особенности:
— Инновационная модульная платформа штампа вмещает большое количество терминалов TE и не TE
Дополнительные функции
Монитор качества обжима (CQM II)
CQM II обеспечивает интуитивно понятное управление и обнаруживает неисправные обжимы, помогая улучшить качество производства.
Монитор качества обжима (CQM II)
Доступно для моделей 5K, GII, GII + и HV-20
Модуль снятия изоляции
Подходит для аппликаторов с торцевой и боковой подачей
Доступно на станках 5K и GII
Модуль снятия изоляции
Конструкцияобеспечивает быструю замену аппликатора и легкую регулировку.
Доступно на станках 5K и GII
Модуль снятия изоляции
Модернизируемый емкостный датчик пуска доступен для машин 5K
Модуль снятия изоляции
Модуль работает в трех режимах:
— только обжим
— Только полоса
-Полоска и обжим
Обжимной нож неисправен
Операторы могут зачищать провода и обжимать клеммы на одной машине.С проводов за мгновение до обжима снимают изоляцию.
Доступно на станках 5K и GII
Обжимной станок: также полуавтоматический: THONAUER GmbH
К продуктам:
Мы будем рады предоставить вам дополнительную информацию о наших продуктах без каких-либо обязательств.
Не стесняйтесь обращаться к нам!
Зачистка и обжатие ленточных контактов
Настольный инструмент для снятия изоляции / обжима BT-SC
Настольные прессы для обжима Exmore предназначены для производства одножильных и многожильных кабелей.Обжимные прессы доступны не только со стандартной ножной педалью, но и с двуручным датчиком активации или запуска. Эти обжимные прессы отличаются коротким временем цикла, коротким временем переналадки и переналадки. Система привода, на которую подана заявка на патент, обеспечивает короткое время цикла при большом времени обжима.
Технические характеристики
| Усилие обжима | 20 кН | |
| Площадь поперечного сечения | до 6 мм² (10 AWG) | |
| Время цикла | 0.5 с | |
Обжимной пресс TT
Обжимной пресс TT доступен либо в полуавтоматической (для настольного использования) конфигурации, либо в полностью автоматической (интегрированной в машину для резки и снятия изоляции). Стандартный ход составляет 40 мм, но другие варианты хода доступны по запросу. Высота обжима 135,8 ± 0,02 мм позволяет использовать TT со всеми аппликаторами mini-style, оснащенными стандартным Т-образным соединением. Запатентованная защитная крышка гарантирует оператору прекрасный обзор зоны обжима при полной защите от любых опасностей.В качестве опции может быть установлен собственный анализатор силы обжима CFA компании Mecal.
Технические характеристики
