Оптическая пирометрия. Теория и методы оптической пирометрии: измерение высоких температур бесконтактным способом

Как работает оптическая пирометрия. Какие существуют типы пирометров. Как калибровать оптические пирометры для точного измерения высоких температур. Где применяется оптическая пирометрия в промышленности и науке.

Что такое оптическая пирометрия и для чего она применяется

Оптическая пирометрия — это бесконтактный метод измерения высоких температур, основанный на анализе теплового излучения нагретых тел. Она позволяет измерять температуру объектов, с которыми невозможно или нежелательно устанавливать прямой контакт.

Основные области применения оптической пирометрии:

• Металлургия — контроль температуры расплавов металлов
• Стекольная промышленность — измерение температуры стекломассы
• Производство керамики — контроль температуры обжига
• Электроэнергетика — диагностика нагрева оборудования
• Научные исследования — измерение сверхвысоких температур

Физические основы оптической пирометрии

Метод основан на зависимости спектральных и энергетических характеристик теплового излучения от температуры тела. Основные законы, лежащие в основе оптической пирометрии:

• Закон смещения Вина — связывает длину волны максимума излучения с температурой
• Закон Стефана-Больцмана — определяет зависимость полной мощности излучения от температуры
• Закон Планка — описывает спектральное распределение излучения абсолютно черного тела

Анализируя параметры теплового излучения объекта, можно определить его температуру без прямого контакта с ним.

Основные типы оптических пирометров

Яркостные пирометры

Принцип действия основан на сравнении яркости излучения объекта с яркостью эталонного источника на определенной длине волны. Типичный представитель — пирометр с исчезающей нитью.

Цветовые пирометры

Измеряют отношение интенсивностей излучения на двух длинах волн. Не зависят от коэффициента излучения объекта. Позволяют определять так называемую цветовую температуру.

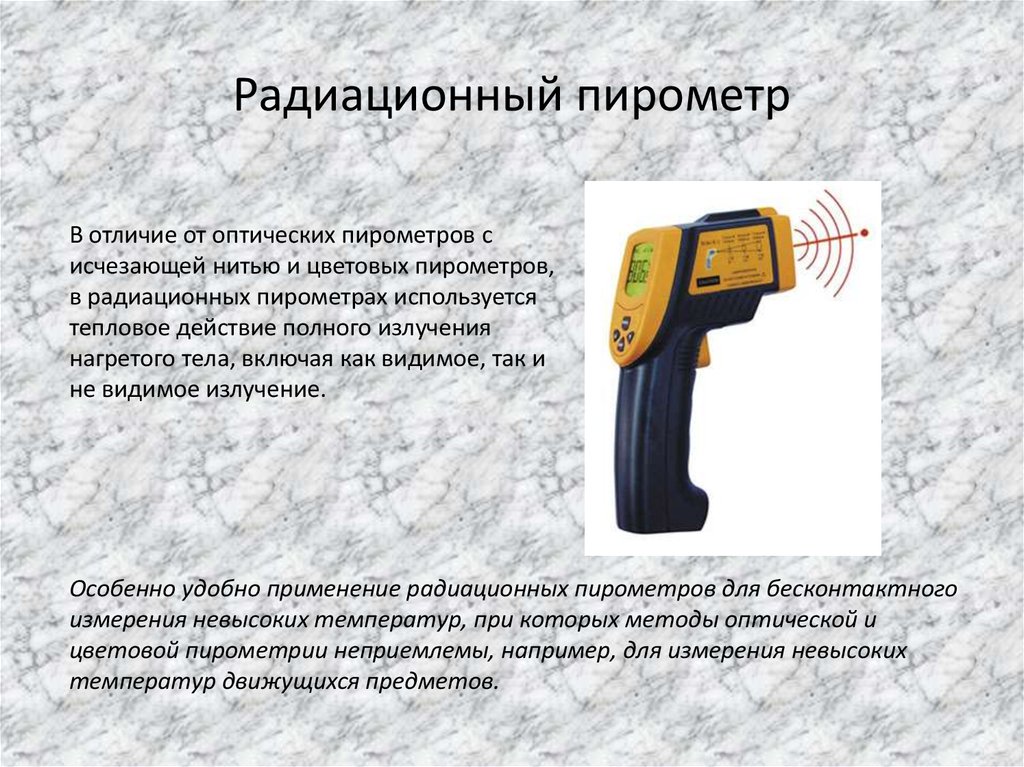

Радиационные пирометры

Измеряют полную мощность излучения объекта в широком спектральном диапазоне. Определяют радиационную температуру, которая всегда ниже истинной.

Методы калибровки оптических пирометров

Для обеспечения точности измерений оптические пирометры должны проходить тщательную калибровку. Основные методы калибровки:

• Сравнение с эталонными источниками излучения (например, модель абсолютно черного тела)
• Калибровка по реперным точкам плавления чистых металлов
• Сравнение с показаниями эталонных термопар
• Метод пересечения кривых — для цветовых пирометров

Важно учитывать влияние таких факторов как коэффициент излучения объекта, промежуточная среда, фоновое излучение и др.

Преимущества и недостатки оптической пирометрии

Преимущества:

• Бесконтактное измерение
• Возможность измерения очень высоких температур
• Высокое быстродействие
• Отсутствие влияния на объект измерения

Недостатки:

• Зависимость от оптических свойств поверхности
• Влияние промежуточной среды
• Сложность калибровки
• Высокая стоимость прецизионных приборов

Современные тенденции развития оптической пирометрии

Основные направления совершенствования оптических пирометров:

• Повышение точности за счет применения новых детекторов излучения
• Расширение спектрального диапазона измерений
• Создание мультиспектральных пирометров
• Разработка методов учета влияния коэффициента излучения
• Применение машинного обучения для обработки данных
• Интеграция пирометров в системы автоматизации производства

Применение оптической пирометрии в научных исследованиях

Оптическая пирометрия широко используется в различных областях научных исследований, где требуется измерение высоких температур:

• Физика плазмы — измерение температуры плазмы в термоядерных установках
• Астрофизика — определение температуры звезд
• Материаловедение — исследование свойств материалов при экстремальных температурах
• Химическая кинетика — измерение температуры в процессах горения
• Лазерная физика — контроль температуры при лазерной обработке материалов

Высокая точность и быстродействие современных пирометров позволяют проводить уникальные эксперименты в этих областях.

Оптическая пирометрия в металлургии

Металлургия является одной из основных отраслей применения оптической пирометрии. Основные задачи:

• Контроль температуры расплавов в печах и ковшах
• Измерение температуры при непрерывной разливке стали
• Контроль нагрева заготовок перед обработкой давлением
• Диагностика тепловой работы металлургических агрегатов

Применение пирометров позволяет повысить качество продукции и эффективность металлургических процессов.

Особенности применения оптической пирометрии в промышленности

При использовании оптических пирометров в промышленных условиях необходимо учитывать ряд факторов:

• Запыленность и задымленность рабочей среды
• Наличие паров и аэрозолей в зоне измерения
• Изменение коэффициента излучения поверхности в ходе технологического процесса
• Влияние фонового излучения от окружающих объектов
• Вибрации и другие механические воздействия на прибор

Для обеспечения точности измерений применяются специальные методы и конструктивные решения, учитывающие эти особенности.

3. Оптическая пирометрия

Для измерения температуры раскаленных, а также самосветящихся тел, удаленных от наблюдателя (например, звезд), используются методы оптической пирометрии. Приборы для измерения температуры нагретых тел по интенсивно­сти их теплового излучения в оптическом диапазоне спектра называют

пиромет­рами. Принцип действия этих приборов основан на использовании зависимости испускательной способности и энергетической светимости тел от температуры. В зависимости от того, какой закон теплового излучения используется при измере­нии температуры

тел, различают радиационный, цветовой и яркостный методы.

Рис. 3

Радиационный метод основан на использовании закона Стефана -Больцмана. На рис. 3 приведена схема радиационного пирометра. При измерениях температуры прибор наводят на более или менее отдаленный источник света S при помощи объектива Об, позволяющего получать четкое изображение этого источника на приемнике Пр. (В данном случае источником света S служит лампа, питающаяся от трансформатора

Тр). Резкость изображения контролируется при помощи окуляра Ок. В качестве приемника в радиационных пирометрах приме­няются термопары с поглощательной способностью а_vT, близкой к единице. Один спай термопары нагревается за счет энергии, поступающей от источника S, другой выведен на внешнюю часть прибора и находится при комнатной темпера­туре. Температура нагрева приемника и термоток в цепи термопары, измеряемый гальванометром С, зависят от энергетической светимости R_э исследуемого тела.

Шкала G градуируется как температурная по излучению абсолютно черного тела. Поэтому для произвольного излучателя пирометр позволяет определить лишь так называемую радиационную температуру Т_рад, при которой энергети­ческая светимость абсолютно черного тела R

^*_э(Т_рад) равна энергетической свети­мости R_э исследуемого тела при его истинной температуре Т

R^*_э(Т_рад) = R_э(Т) (13)

Найдем связь между радиационной температурой нечерного тела и его ис­тинной температурой. Обозначим через ест отношение энергетических светимостей данного тела R_э и абсолютно черного тела R^*_э, взятых при одной и той же температуре. Тогда

R_э(Т) = α_T R^*_э

(Т) (14)

или

R^*_э(Т_рад) = α_T R^*_э(Т) (15)

С учетом закона Стефана-Больцмана уравнение (15) можно представить в виде

σT⁴ _рад = α_T σT⁴ (16)

Из уравнения (16) следует связь между истинной Т и радиационной Т_рад температурами тела

(17)

Так как для нечерных тел α_T < 1, истинная температура тела всегда больше ра­диационной.

Величину α_T для различных веществ можно найти в специальных справочниках.

2. Цветовой метод основан на использовании закона смещения Вина (рис. 5):

λ_m = b/T (5)

Этот закон применим не только к абсолютно черным, но и к серым телам, так как распределение энергии в спектре излучения серого тела такое же, как и в спектре черного тела, имеющего ту же температуру. Длину волны λ_m , на которую прихо­дится максимум испускательной способности серого тела, определяют из спек­тральной характеристики исследуемого тела. Найденная таким образом температура называется цветовой, Т_цв.

Для серых тел цветовая температура совпадает с истинной. Для тел, сильно отличающихся от серых, понятие цветовой температуры теряет смысл. С помощью цветового метода определяют температуру на поверхности Солнца (Т_цв = 6500 К) и звезд.

3. Яркостный метод основан на зависимости энергетической светимости абсолютно черного тела от температуры (формула (3)). В качестве яркостного пи­рометра обычно используется пирометр с исчезающей нитью. В основу дейст­вия этого прибора положено сравнение и уравнивание яркости излучения нагре­того тела с яркостью откалиброванной нити пирометра в узком спектральном ин­тервале (определение понятия яркости см. [3]).

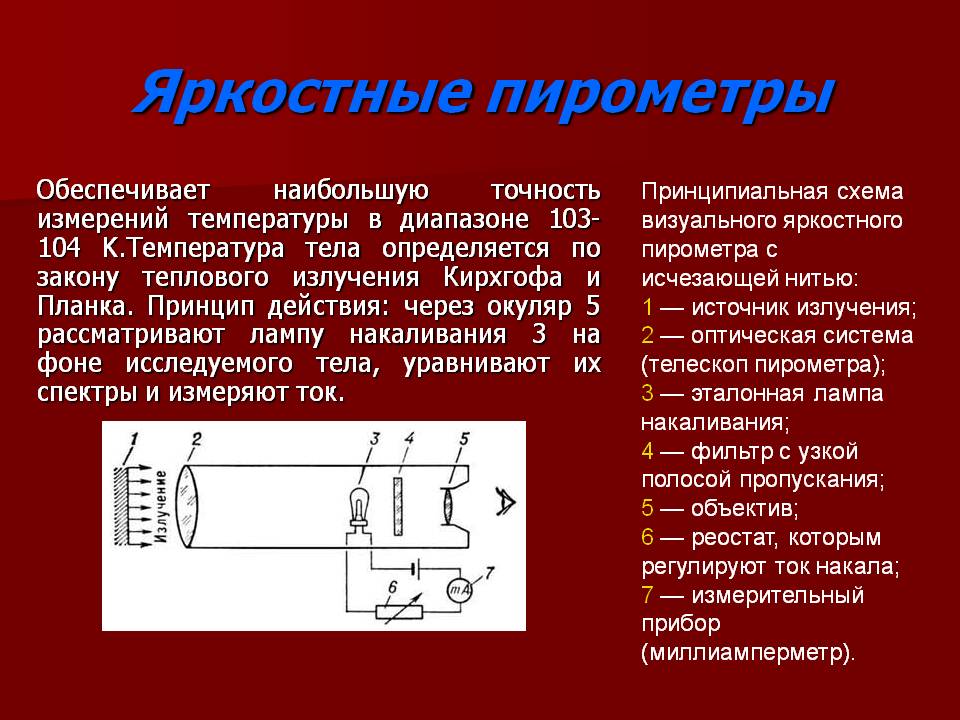

Схема пирометра с исчезающей нитью приведена на рис. 4. Прибор представляет собой зрительную трубу с подвижными (для регулировки четкости изо­бражения) объективом Об и окуляром Ок. Внутри трубы имеются эталонная лам­па накаливания Л с дугообразной нитью, расположенной в плоскости изображе­ния исследуемого тела, а также серый светофильтр Ф; и темно-красный фильтр Ф₁ (λ = 660 нм), которые можно сдвигать при настройке пирометра. В окуляре Ок одновременно наблюдается изображение исследуемого тела S и нить лампы Л. Поглощательная способность а_vT материала нити лампы Л близка к единице.

Рис. 4

Регулируя ток накала нити Л с помощью реостата К, мы можем добиться того, что нить перестанет быть видимой, исчезнет на фоне нагретого тела. Это будет иметь место, когда яркости тела и нити для используемой длины волны сравняются. Шкалу гальванометра G предварительно градуируют по абсолютно черному телу, нанося на деления шкалы соответствующие значения температуры.

При одинаковой температуре и определенной длине волны нечерные тела имеют меньшую яркость, чем абсолютно черные. Для таких тел яркостный пиро­метр измеряет так называемую яркостную температуру Т_ярк , при которой яр­кость абсолютно черного тела Л (при введенном светофильтре Ф₂) равна яркости исследуемого тела S при истинной температуре Т. Очевидно, что истинная темпе­ратура тела Т > Т_ярк Разность между Т и Т_ярк зависит от длины волны и температу­ры, и ее значение для различных веществ можно найти в справочниках.

Оптическая пирометрия. Температуры. Принцип измерения температуры

27 Дек 2013

3. Оптическая пирометрия.

Оптической пирометрией называется совокупность методов измерения температуры тел, основанных на законах теплового излучения. Приборы, применяемые для этого, называются пирометрами.

Эти методы очень удобны для измерения температур различных объектов, где сложно или вообще невозможно применить традиционные контактные датчики. Это относится в первую очередь к измерению высоких температур.

В оптической пирометрии различают следующие температуры тела: радиационную, цветовую, яркостную.

3.1. Радиационная температура.

Радиационная температура Тр тела— это температура абсолютно чёрного тела, при которой его энергетическая светимость R равна энергетической светимости Rm данного тела в широком диапазоне длин волн.

Если же измерить мощность, излучаемую некоторым телом с единицы поверхности в достаточно широком интервале волн и ее величину сопоставить с энергетической светимостью абсолютно черного тела, то можно, используя формулу (11), вычислить температуру этого тела, как

(17)

Определенная таким способом температура Tp будет достаточно точно соответствовать истинной температуре T при выполнении двух условий:

-оптическая система и детектор излучения должны иметь одинаковую чувствительность в широком диапазоне длин волн, соответствующем основной излучаемой мощности поверхности тела.

-коэффициент монохроматического поглощения поверхности тела должен быть близок к единице.

Для серого тела закон Стефана-Больцмана может быть записан в виде

Rm(T) = αT σT4; где αT < 1.

Подставляя данное выражение в формулу (17), получим

(18)

Из (18) следует, что для серого тела радиационная температура оказывается всегда ниже истинной (Tp < T).

3.2. Цветовая температура.

Спектральная плотность энергетической светимости серых тел (или тел близких к ним по свойствам) с точностью до постоянного коэффициента (коэффициента монохроматического поглощения) пропорциональна спектральной плотности энергетической светимости абсолютно черного тела. Следовательно, распределение энергии в спектре серого тела такое же, как и в спектре абсолютно черного тела при той же температуре.

Для определения температуры серого тела достаточно измерить мощность I(λ,Т), излучаемую единицей поверхности тела в достаточно узком спектральном интервале (пропорциональную r(λ,Т)), для двух различных волн. Отношение I(λ,Т) для двух длин волн равно отношению зависимостей f(λ,Т) для этих волн, вид которых дается формулой (5):

(19)

Из данного равенства можно математическим путем получить температуру Т. Полученная таким образом температура называется цветовой. Цветовая температура тела, определенная по формуле (19), будет соответствовать истинной, если коэффициент монохроматического поглощения не сильно зависит от длины волны. В противном случае понятие цветовой температуры теряет смысл. Цветовая температура серого тела совпадает с истинной температурой и может быть найдена также из закона смещения Вина.

Таким образом,

цветовая температура Тц тела— это температура абсолютно чёрного тела, при которой относительные распределения спектральной плотности энергетической светимости абсолютно чёрного тела и рассматриваемого тела максимально близки в видимой области спектра.

Обычно для определения цветовой температуры выбирают длины волн λ1=655 нм (красный цвет), λ2= 470 нм (зелено-голубой цвет).

3.3. Яркостная температура.

Яркостная температура Тя тела – это температура абсолютно чёрного тела, при которой его спектральная плотность энергетической светимости f(λ,T), для какой либо определённой длины волны, равна спектральной плотности, энергетической светимости r(λ,Т) данного тела для той же длины волны.

Так как для нечерного тела спектральная плотность энергетической светимости при определенной температуре будет всегда ниже чем у абсолютно черного тела, то истинная температура тела будет всегда выше яркостной.

В качестве яркостного пирометра широко используется пирометр с исчезающей нитью. Принцип определения температуры основан на визуальном сравнении яркости раскаленной нити лампы пирометра с яркостью изображения исследуемого объекта. Равенство яркостей, наблюдаемое через монохроматический светофильтр (обычно измерения проводят на длине волны λ=660 нм), определяется по исчезновению изображения нити пирометрической лампы на фоне изображения раскаленного объекта. Накал нити лампы пирометра регулируется реостатом, а температура нити определяется по градуировочному графику, или таблице. Если температура нити высока, то для ослабления потока излучения применяется также и нейтральный светофильтр.

Пусть мы в результате измерений получили равенство яркостей нити пирометра и исследуемого объекта и по графику определили температуру нити пирометра Т1. Тогда, на основании формулы (3) можно записать:

f (λ,T1) α1(λ,T1) = f (λ ,T2) α2( λ, T2 ) (20)

где α1(λ,T1) и α2(λ,T2) коэффициенты монохроматического поглощения материала нити пирометра и исследуемого объекта соответственно. T1 и T2 – температуры нити пирометра и объекта. Как видно из (20), равенство температур объекта и нити пирометра будут наблюдаться только тогда, когда будут, равны их коэффициенты монохроматического поглощения в наблюдаемой области спектра α1(λ,T1)=α2(λ,T2). Если α1(λ,T1) > α2(λ,T2), мы получим заниженное значение температуры объекта, при обратном соотношении — завышенное значение температуры.

4. Определение постоянной Стефана-Больцмана с помощью оптического пирометра

Для реальных (не черных, в том числе и серых) тел на основании закона Стефана-Больцмана можно определить мощность излучения во всем интервале длин волн W:

W = α(Т) S σТ4 (21)

где S – площадь поверхности нагретого тела, α(Т) –коэффициент черноты реального тела. Он равен отношению энергетической светимости данного реального тела к энергетической светимости абсолютно черного тела при той же температуре. Данный коэффициент представляет интегральный (по всем длинам волн) коэффициент поглощения реального тела. Для серого тела этот коэффициент представляет собой коэффициент монохроматического поглощения αТ, не зависящий от длины волны (введен ранее в 2.2). В качестве тела-источника теплового излучения можно взять вольфрамовую спираль вакуумной лампы накаливания. Подводимая энергия электрического тока в такой лампе расходуется в основном на тепловое излучение. Доля рассеиваемой мощности лампы за счет теплопроводности составляет небольшую величину и ею можно пренебречь в общем балансе энергии.

Таким образом, с одной стороны, мы можем определить мощность излучения из закона Джоуля-Ленца, с другой, определить температуру нити лампы с помощью оптического пирометра. При этом температура, определенная с помощью пирометра, будет истинной, поскольку нити лампы пирометра и исследуемой лампы изготовлены из одного материала — вольфрама. Поэтому можно записать:

W= Iл Uл = α(Т) S б Т4 (22)

где Iл, Uл — ток и напряжение питания лампы. Зная длину и диаметр нити накала, а также коэффициент черноты α(Т) вольфрама в видимой области спектра, легко вычислить постоянную Стефана-Больцмана:

(23)

Площадь нити исследуемой лампы накаливания S=0.317·10-3м2. Коэффициент α(Т) = 0.25.
