Оптические энкодеры: Механические и оптические энкодеры

Содержание

Механические и оптические энкодеры

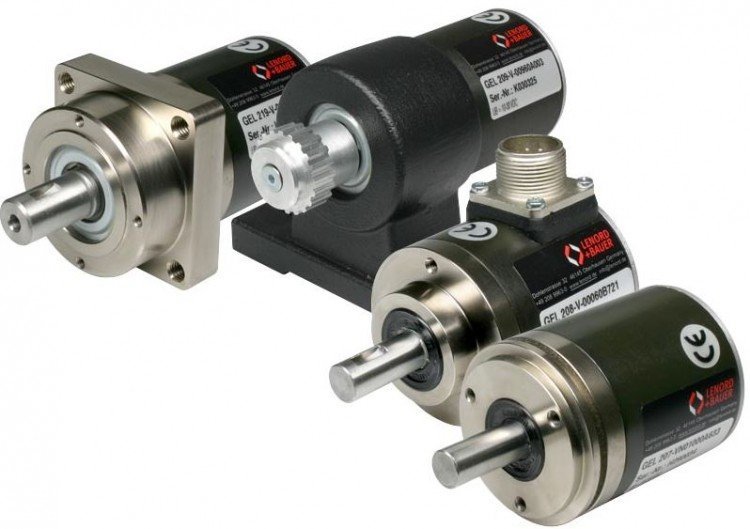

Энкодер, или преобразователь угловых перемещений, – это электромеханическое устройство, которое преобразует угловое движение вращающегося объекта (вала) в электрические сигналы, позволяющие определить его положение.

Энкодеры практически полностью заменили распространенные ранее сельсины и широко применяются во многих областях. Они входят в состав разнообразных машин, требующих точной регистрации параметров движения, таких как:

  • печатные станки,
  • металлообрабатывающие станки,
  • лифтовая техника,
  • оборудование для фасовки, упаковки и розлива,
  • оптические системы (фотообъективы, телескопы),
  • устройства ввода информации (мыши, трекболы),
  • испытательные стенды,
  • роботы и др.

Преобразователи угловых перемещений подразделяются на два типа – абсолютные энкодеры и инкрементные (относительные).

Тип Особенности Преимущества Применение
Абсолютный энкодер
  • Показывает текущее положение вращающегося объекта
  • Формирует сигнал как во время вращения объекта, так и в режиме покоя
  • Высокая точность (до десятых долей градуса)
  • Абсолютное значение углового положения объекта сохраняется даже в случае исчезновения и восстановления питания
В высокоточных системах (позиционирование в робототехнике, медицинской технике и т.п.)
Инкрементный энкодер
  • При включении устройства за начальное значение угла принимается нулевое
  • Основной параметр – количество импульсов за один оборот. Мгновенную величину угла поворота объекта определяют путем подсчета импульсов от старта
  • Если объект неподвижен, передача сигналов прекращается
  • Простота
  • Надежность
  • Низкая стоимость
Для задач, не требующих учета абсолютного положения объекта (контроль скорости вращения, ускорения, угла поворота)

По принципу действия различают магнитные, магниторезисторные, механические и оптические энкодеры.

В данном устройстве луч света, направленный светоизлучающим диодом, прерывается вращающимся диском, расположенным между приемником и передатчиком света и жестко закрепленным на валу контролируемого объекта. Вращающийся диск имеет в конструкции специальные прорези/щели (или непрозрачные штрихи), либо вместо диска может быть лента с областями с разной отражающей способностью.

Механические энкодеры содержат диск из диэлектрика с нанесёнными выпуклыми, проводящими участками. Считывание абсолютного угла поворота диска производится линейкой контактов.

Ключевое преимущество оптических энкодеров – бесконтактная технология переключения, благодаря которой долговечность устройств увеличивается на порядок.

Электрическими выходными сигналами для инкрементного энкодера являются квадратурные сигналы: последовательные импульсы, сдвинутые по фазе на 90 градусов. Любое разрешение углового положения может быть выражено не в абсолютной форме, а только относительно некоторой опорной точки.

Для абсолютного энкодера вместо последовательного потока битов выводится уникальный цифровой код для каждого дискретного положения вала. Чаще всего используется код Грея, двоичное и двоично-десятичное кодирование.

ПРОЧИП представляет энкодеры фирмы Grayhill – крупнейшего американского производителя надежных компонентов для ответственных применений. В продуктовой линейке – как абсолютные, так и инкрементные энкодеры.

Многооборотные абсолютные оптические энкодеры, 39 бит

Выберите разделВыберите подгруппуВыберите производителяFibretool3onedataJonhonFOITRennsteigMH GoPowerAsahi KaseiMitsubishi ChemicalNestor CablesEblana PhotonicsSEIKOH GIKENBroadcom (Avago)CorningEoptolinkUS ConecAllray3MKOC Roithner LasertechnikOFSIndustrial Fiber OpticsOPTOKONFISKaiphoneTLCFOCISumixTE Connectivity (Tyco)APACOEOptowayMicrel (Microchip)

Товары на складе (СПб)

51 0242 Цанговый соединитель POF. AFBR-4536EZ Дуплексный оптический VL адаптер для POF. 501473-3IRC5 Шприцы для эпоксидного клея. C-LC-M7S-09-P LC коннектор, MM, 900 мкм. ПОЛНЫЙ СПИСОК

Главная | Новости | Многооборотные оптические абсолютные энкодеры с разрешением 39 бит

13.07. 2016

Компания Broadcom Limited (ранее Avago Technologies) представила две новые серии многооборотных абсолютных оптических энкодеров – AS38-h49E и AS37-h49B. Устройства предназначены для определения угла поворота вращающихся объектов (валов) в различных промышленных применениях.

Новые энкодеры имеют разрешение 23 бита на один оборот и 16 битов на число оборотов. Таким образом, суммарная разрешающая способность составляет рекордные 39 бит. Источник света (LED), кодовый диск и фоточувствительные элементы энкодера заключены во внешний корпус.

Энкодеры серии AS38-h49E оснащены системой аккумулирования энергии, позволяющей продолжать работу даже при отсутствии внешнего питания. Это возможно благодаря наличию магнита, вращающегося вместе с валом и создающего магнитное поле. Количество запасенной энергии при этом не зависит от скорости вращения вала.

Энкодеры серии AS37-h49B имеют систему резервного питания от встроенного аккумулятора в случае отключения питания.

Энкодеры также отличаются протоколом передачи данных на устройство обработки и диаметром вала. Основные отличия и доступные модификации энкодеров представлены в таблице (спецификации доступны по ссылкам в первом столбце).

Модель Защита от отключения питания Протокол передачи Скорость передачи Доступные диаметры вала
AS38-h49E-Sxxx аккумулирование энергии SSI 1 Мбит/с ¼”, 6 мм, 8 мм
AS38-h49E-Kxxx аккумулирование энергии RS-485 half-duplex 2,5 Мбит/с ¼”, 6 мм, 8 мм
AS37-h49B-Kxxx резервное питание BiSS-C 10 Мбит/с ¼”, 6 мм, 8 мм, 9-7,5 мм, 9-7,65 мм
AS37-h49B-Bxxx резервное питание RS-485 half-duplex 2,5 Мбит/с ¼”, 6 мм, 8 мм, 9-7,5 мм, 9-7,65 мм



Некоторые области применения энкодеров Broadcom:

  • Автоматизация производства
  • Робототехника
  • Системы линейного позиционирования
  • Оборудование с ЧПУ
  • Медицинское и лабораторное оборудование
  • Ветрогенераторы

С полным ассортиментом энкодеров, которые можно приобрести в компании «ЭФО», Вы можете ознакомиться на официальном сайте компании Broadcom. Для получения технической консультации и приобретения энкодеров Broadcom пройдите по ссылке.

Оптические энкодеры в Quantic BEI

Абсолютные комплекты энкодеров

Эти абсолютные оптические энкодеры считаются «комплектами», поскольку они поставляются в виде основных компонентов (кодовый диск и считывающая электроника), что дает пользователю возможность установки на собственном предприятии. Непосредственная установка кодового диска на основной шпиндель снижает влияние размера и массы за счет исключения подшипникового узла и корпуса энкодера. Кроме того, эта архитектура устраняет необходимость в гибких муфтах, которые могут снизить точность и прецизионность поворотной системы. Все абсолютные энкодеры Quantic BEI считаются истинно абсолютными, что означает, что после включения питания для определения угла движения не требуется.

nanoSeries® ARA

ARA — это флагманский оптический кодировщик Quantic BEI в линейке продуктов nanoSeries®. Этот энкодер был разработан с учетом требований к производительности и условиям окружающей среды для самых требовательных космических миссий. Система состоит из удаленного блока электроники и до четырех считывающих головок. ARA передает 28-битное угловое положение с возможностью самокалибровки по полным и частичным оборотам

Техническая спецификация Модели САПР

nanoSeries® AIME-II

AIME-II — это вторая реализация Quantic BEI абсолютного интуитивно понятного модульного кодировщика. Этот энкодер подходит для наземных и бортовых приложений зондирования, которые требуют высокой производительности наведения в модульном корпусе. AIME-II имеет характеристики и интерфейс, соответствующие системе ARA, но со всей электроникой, содержащейся в считывающей головке. AIME-II передает 28-битное угловое положение с возможностью самокалибровки для полных и частичных оборотов.

Техническая спецификация Модели САПР

nanoSeries® TRACKER

TRACKER — это модульная система энкодера, которая обеспечивает высокую производительность наведения по более низкой цене, чем система ARA, и предназначена для удовлетворения потребностей растущего рынка коммерческой космонавтики. Как и ARA и AIME-II, TRACKER доступен с диаметром диска 3, 4, 5, 6 или 7,25 дюйма, а также доступны индивидуальные размеры. TRACKER передает 24-битное угловое положение с возможностью самокалибровки для полных и частичных оборотов. TRACKER доступен в версиях для коммерческих и коммерческих помещений, в которых используются коммерческие электронные компоненты, отобранные по их радиационной устойчивости.

Техническая спецификация Модели САПР

nanoSeries® SPACE TRACKER

Space TRACKER — это вариант энкодера TRACKER, построенный с использованием электроники, пригодной для использования в космосе, и доступный в классах Level 1 или Level 2 согласно EEE-INST-002. С точки зрения пользователя он идентичен TRACKER — передает 24-битную позицию и доступен на дисках того же диаметра. Диски нестандартного диаметра всегда доступны, просто проконсультируйтесь с торговым представителем Quantic BEI.

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ Модели САПР

Кодировщик Micro Kit nanoSeries

Кодировщик Micro Kit, или MKE, представляет собой абсолютный комплект энкодера, особенно подходящий для приложений измерения вращения с минимальным объемом/весом. Размер этого энкодера позволяет устанавливать его непосредственно в задней части многих двигателей постоянного тока. Как и TRACKER, MKE доступен в коммерческом космическом исполнении с присущей радиационной устойчивостью — идеальное решение для разработчиков CubeSat и SmallSat. MKE взаимодействует так же, как TRACKER и Space TRACKER.

Техническая спецификация Модели САПР

Комплект интерфейса для тестирования энкодера nanoSeries

Комплект интерфейса для тестирования энкодера nanoSeries предоставляет конечным пользователям средства связи и управления любыми кодировщиками Quantic BEI nanoSeries. Этот комплект для быстрого старта включает тестовый блок кодировщика, тестовый интерфейсный кабель и программное обеспечение интерфейса кодировщика для использования на персональном компьютере.

Технический паспорт

Подставка для привода энкодера nanoSeries

Подставка для привода энкодера nanoSeries позволяет быстро и легко установить любой энкодер из комплекта nanoSeries для создания вращательного движения в лабораторных условиях. Эта подставка для поворотного привода сконфигурирована для сопряжения с вашим конкретным энкодером nanoSeries и дает пользователю возможность контролировать скорость и направление. В сочетании с комплектом интерфейса тестирования энкодера он обеспечивает полную настройку для лабораторной разработки систем энкодера nanoSeries.

Технический паспорт

Абсолютные энкодеры

Абсолютные энкодеры

Абсолютные энкодеры имеют сквозное отверстие либо со сплошным валом, либо с полым валом. Вся электроника энкодера находится внутри устройства, что дает разработчикам возможность герметизировать эти устройства от пыли и влаги. Этот аспект в сочетании с усиленными подшипниковыми узлами Quantic BEI позволяет использовать эти датчики в любой среде. Эти абсолютные энкодеры имеют диапазон от 13 до 30 бит однозначного углового положения.

LSI µS/16 Series

Энкодеры MicroSeries® представляют собой небольшие абсолютные энкодеры со средним разрешением и энергонезависимым выходным сигналом, которые имеют значительно более высокую точность, чем другие преобразователи углов вала аналогичного размера. Кодер имеет герметичный корпус и 3-позиционные выходы, которые могут напрямую взаимодействовать с микропроцессором. /16 означает номинальный внешний диаметр 1,6 дюйма.

Технический паспорт

LSI µS/23 Series

Энкодеры MicroSeries® представляют собой небольшие абсолютные энкодеры со средним разрешением и энергонезависимым выходным сигналом, которые имеют значительно более высокую точность, чем другие преобразователи углов вала аналогичного размера. Кодер имеет герметичный корпус и 3-позиционные выходы, которые могут напрямую взаимодействовать с микропроцессором. /23 означает номинальный внешний диаметр 2,3 дюйма.

Технический паспорт

nanoSeries® в корпусе Размер 80

NSH80 предлагает технологию nanoSeries® AIME-II в прочном низкопрофильном подшипниковом узле с полым валом. Обладая исключительной точностью и разрешением до 30 бит, этот энкодер подходит для самых требовательных наземных и воздушных приложений наведения.

Технический паспорт

5VL690 Серия оптических резольверов

Оптические резольверы L690 представляют собой абсолютные оптические энкодеры со сплошным, полым или сквозным валом. Доступные от 17 до 22 бит, эти прочные энкодеры подходят для радаров, оптических/лазерных систем слежения и астрономических телескопов. Выход естественного бинарного положения доступен либо в последовательном, либо в параллельном режиме.

Техническая спецификация Спецификация-ER

Серия GCC25

Абсолютные энкодеры серии GCC25 являются военными устройствами с радиационно-стойкими компонентами. Эти прочные энкодеры отвечают различным требованиям к условиям окружающей среды, таким как баллистические удары, вибрация и воздействие соляного тумана.

Технический паспорт

Абсолютные многооборотные энкодеры

Абсолютные многооборотные энкодеры Quantic BEI обеспечивают угловое положение, которое соответствует одному обороту на определенное количество оборотов входного вала. Эти энкодеры изготавливаются с внутренними редукторами, которые вращают диск точной и грубой кодировки с разной скоростью в зависимости от оборота входного вала. Многооборотные энкодеры Quantic BEI используются в наземных/гусеничных военных транспортных средствах, подводных лодках, надводных кораблях и радиолокационных установках.

Серия MT40

4-дюймовый многооборотный станок (MT40) — это надежное модульное устройство, невосприимчивое к большинству внешних неразрушающих сил. MT40 — это продукт с широкими возможностями настройки и возможностью выбора из 13 различных конструктивных параметров. Эти энкодеры имеют долгую историю применения в военных целях и нашли применение в радиолокационных установках.

Технический паспорт

Инкрементальные корпусные энкодеры

Инкрементальные корпусные энкодеры Quantic BEI обеспечивают относительное угловое положение между уникальным индексным импульсом и текущим поворотным положением. Выходные форматы доступны в виде квадратурных прямоугольных импульсов или последовательностей импульсов либо в однонаправленном, либо в двунаправленном режиме. Эти энкодеры доступны с 5 по 19биты разрешения.

VMS I, II и III

Датчики движения транспортного средства (VMS) — это устройства, преобразующие вращение вала в пройденное расстояние для колесных транспортных средств. Выходные данные используются для улучшения систем наземной навигации с фактическими данными о местоположении. Эти прочные узлы состоят из металлических кодовых дисков с 32 отсчетами на оборот и считыванием в прямом или обратном направлении.

Техническое описание VMS I Техническое описание VMS II Технический паспорт VMS III

INC35 и BIC35

Эти датчики положения вала доступны в однонаправленном (INC35) или двунаправленном (BIC35) исполнении. Эти устройства используются в радарах и системах наземной поддержки, которым требуется разрешение до 14 бит в небольшом корпусе.

Технический паспорт

MIL-157

Инкрементальные энкодеры серии MIL представляют собой высоконадежные и точные датчики положения в компактном корпусе. MIL-157 с номинальным внешним диаметром 1,5 дюйма представляет собой модульное устройство с множеством опций для удовлетворения широкого спектра требований. Доступны разрешения до 2048 циклов на оборот.

Технический паспорт

MIL-257

MIL-257 — увеличенная версия MIL-157 с номинальным наружным диаметром 2,5 дюйма. Это позволяет использовать разрешение до 160 000 циклов за оборот с опцией расширенного разрешения (ER). Энкодеры серии MIL разработаны с учетом строгих военных требований к окружающей среде и надежности.

Технический паспорт

Оптические энкодеры | Грейхилл | Спецификации

Компания Grayhill специализируется на оптических энкодерах с интерфейсом пользователя (с дополнительными джойстиками и кнопками), которые обеспечивают превосходную тактильную обратную связь с пользователем.

Самым большим преимуществом оптических энкодеров является их технология бесконтактного переключения, которая обеспечивает исключительно высокий срок службы.



Еще одна замечательная технология, интегрированная в наши энкодеры и джойстики, — это технология эффекта Холла. Датчик Холла с помощью магнита определяет положение другой движущейся части, например вала джойстика или энкодера. Это относительное положение может быть выведено из устройства в различных форматах, включая I2C, открытый коллектор или двухтактный вывод. Преимущество технологии эффекта Холла заключается в том, что она работает в приложениях с низким напряжением и часто имеет спящий режим для экономии энергии.

Series

Arrow & Amp; V

Pushbutton

Arrow & Amp; V

Резолюция энкодера

Arrow & amp; V

Сортировка по:

Номер предмета: подъем

. Фильтры

62AG/VG

Техническое описание

Оптический энкодер

Доступен вариант кнопки

Энкодер с низким разрешением

• Конкурентоспособное решение
• AG = 5 В пост. тока, VG = 3,3 В пост. тока
• Номинальный срок службы (циклы): 1 000 000
• Разрешение (имп/об): 16, 20, 24, 32
• Размер корпуса в дюймах [мм]: 0,500 x 0,540 [12 ,70 x 13,71]
• Глубина за панелью в дюймах [мм]: 0,512 [13,00]

61A

Спецификация

Оптический энкодер

Опция без кнопки

90 0 90 Энкодер с низким разрешением 4
• Срок службы (циклов): 1 000 000
• Разрешение (имп/об): 8, 16, 32
• Размер корпуса в дюймах [мм]: 0,875 [22,22] кв.
• Глубина за панелью в дюймах [мм]: 0,525 [13,33]

61M

Технический паспорт

Оптический энкодер

Доступен кнопочный вариант

Энкодер с низким разрешением

циклов): 1 000 000
• Разрешение (PPR): 12
• Размер корпуса в дюймах [мм]: 0,687 [17,45]
• Глубина за панелью в дюймах [мм]: 0,702 [17,83]

62B

Спецификация

Оптический энкодер

Без кнопки Опция

Кодер низкого разрешения

• Нажмите и потяните для выбора функций
• Номинальный срок службы (циклов): 1 000 000
• Разрешение (имп/об): 16, 32
• Размер корпуса в дюймах [мм]: 0,687 [17,45] диаметр
• Глубина за панелью в дюймах [мм]: 1,080 [27,43]

62H

Спецификация

Оптический энкодер

Опция с кнопкой

Энкодер с низким разрешением •1 Энкодер с низким разрешением, высокий крутящий момент

, 900 (циклов): 1 000 000
• Разрешение (имп/об): 8, 12, 16
• Размер корпуса в дюймах [мм]: 0,750 x 0,740 [19,05 x 18,80]
• Глубина за панелью в дюймах [мм]: 0,878 [22,30]

62HS

Технический паспорт

Оптический энкодер

Доступен вариант кнопки

Энкодер с низким разрешением

• Высокий крутящий момент, короткий за панелью
• Номинальный срок службы (циклов): 1 000 000
• Разрешение (имп/об): 8, 12, 16
• Размер корпуса, дюймы [мм ]: 0,750 x 0,740 [19,05 x 18,80]
• Глубина за панелью в дюймах [мм]: 0,545 [13,84]

62R

Спецификация

Оптический энкодер

Доступна опция кнопки

Энкодер с низким разрешением

• Резервный выход
• Номинальный срок службы (циклы): 1 000 000
• Размер корпуса (PPR): 12, 13, 16, дюймы [мм]: 0,500 x 0,540 [12,70 x 13,71]
• Глубина за панелью в дюймах [мм]: 0,933 [23,69]

63K

Спецификация

Оптический энкодер

Нет Опция кнопки

Энкодер высокого разрешения

• Шариковый подшипник, 4-контактный
• Срок службы (циклов): 3 000 000
• Разрешение (имп/об): 25, 32, 50, 64, 128, 256 (циклов на оборот)
• Размер корпуса в дюймах [мм]: диаметр 1,250 [31,75]
• Глубина за панелью в дюймах [мм]: 0,500 [12,70]

60AD

Техническое описание

Оптический энкодер с джойстиком

Опция кнопки

• Джойстик с низким разрешением 90905

Срок службы (циклы): 1M для поворотного и кнопочного 500K для джойстика
• Размер — дюймы [мм]: 1 [25,4] диам.
• Глубина за панелью — дюймы [мм]: 0,95 [24,13]
• Разрешение 20 PPR

68B

Технический паспорт

Переключатель Холла

Без кнопки

Изделия без энкодера

• Одноосный с пропорциональным резервным выходом
• Динамическое уплотнение IP67
• Доступен с фиксацией 26° и фиксацией 36°
• Доступен с фиксацией трением или пружинным возвратом
• Длительный срок службы жизнь

67А

Технический паспорт

Переключатель на эффекте Холла

Вариант без кнопки

• Пропорциональный цифровой выход — шина I2C
• Длительный срок службы > 1 млн циклов
• Компактная площадь основания — 1 квадратный дюйм
6 90NG Защита от воздействия окружающей среды — IP067

Спецификация

Оптический энкодер

Опция с кнопкой

Энкодер с низким разрешением

• Неповоротный вал кнопки
• Номинальный срок службы (циклов): 1 000 000
• Разрешение (PPR): 16, 20, 24, 32
• Размер корпуса, дюймы [мм]: 0,500 x 0,580 [12,70 x 14,73]
• Глубина за панелью, дюймы [мм]: . 512 [13,00]

61K

DataSheet

Оптический энкодер

NO Pushbutton Option

Энкодер высокого разрешения

• Long Operating Life
• Оценка срока службы (циклы): 10 000 000
• RESOLUST (PPR): 25, 32, 50, 64, 128, 256 (циклов на оборот)
• Размер корпуса в дюймах [мм]: диаметр 1,250 [31,75]
• Глубина за панелью в дюймах [мм]: 0,500 [12,70]

61R

DataShieT

Оптический кодер

Нет. 128, 256 (количество циклов на оборот)
• Размер корпуса в дюймах [мм]: диаметр 1,250 [31,75]
• Глубина за панелью в дюймах [мм]: 0,500 [12,70]

62C

Технический паспорт

Оптический энкодер

Опция кнопки

Энкодер с низким разрешением

• Концентрические валы
• Срок службы (циклы): 1 000 000
• Разрешение (имп/об): 12, 16, 20, 24, 32
• Размер корпуса в дюймах [мм]: 0,500 x 0,580 [12,70 x 14,73]
• Глубина за панелью в дюймах [мм]: 0,933 [23,69]

62HN

Спецификация

Оптический энкодер

Доступен опциональный кнопочный энкодер

0

Низкое разрешение энкодера HT, невращающийся вал кнопки
• Номинальный срок службы (циклы): 1 000 000
• Разрешение (PPR): 8, 12, 16
• Размер корпуса в дюймах [мм]: 0,750 x 0,740 [19,05 x 18,80]
• Глубина за панелью в дюймах [мм]: 0,785 [19,93]

62M

Технический паспорт

Оптический энкодер

Доступен кнопочный вариант

Энкодер с низким разрешением

• Магнитный фиксатор, 3 млн циклов
• Срок службы (циклов): 3 000 000
• Разрешение (имп/об): 16, 24
• Размер корпуса, дюймы [мм]: 1,100 [27,97] диаметр
• Глубина за панелью в дюймах [мм]: 0,686 [17,42]

62S

Лист данных

Оптический энкодер

Опция с кнопкой

Энкодер с низким разрешением

• Минимальная глубина за панелью
• Срок службы (циклов): от 1 000 000 до 3 000 000
• Разрешение (имп/об): 8, 12, 2, 12, 16
• Размер корпуса, дюймы [мм]: 0,500 x 0,540 [12,70 x 13,71]
• Глубина за панелью, дюймы [мм]: 0,289  [7,34]

63R

Технический паспорт

Оптический энкодер

Без кнопки

Энкодер высокого разрешения

• Шариковый подшипник, 5-контактный (поляризованный)
• Номинальный срок службы (циклов): 3 000 000
• Разрешение (имп/об): 25, 32, 50, 64, 128, 256 (циклов на оборот)
• Размер корпуса, дюймы [ мм]: 1,250 [31,75] диаметр
• Глубина за панелью в дюймах [мм]: 0,500 [12,70]

60AR

Спецификация

Оптический энкодер с джойстиком

Доступен кнопочный энкодер с низким разрешением

05 9

• Прочный и герметичный джойстик со встроенным поворотным энкодером и кнопкой
• Срок службы (циклы): 1M для поворотного и кнопочного 500K для джойстика
• Размер — дюймы [мм]: диаметр 1 [25,4]
• Глубина за панелью — дюймы [мм]: 0,932 [23,67]
• Разрешение: 20 имп/об

68A

Технический паспорт

Переключатель на эффекте Холла

Доступен вариант кнопки

Энкодер с низким разрешением

• Высокое разрешение
• Квадратурный выход с двухтактной схемой потребления 3 В пост. или 5 В пост. тока
• Долгий срок службы > 1 млн циклов
• Встроенная кнопка

67B

Спецификация

Переключатель на эффекте Холла

Опция кнопки

Энкодер с низким разрешением

• Кнопка центрального вала и мгновенное вращение по оси Z
• Минимальная глубина 1 6 0 дюйма позади панели
Вал из нержавеющей стали для использования в неблагоприятных условиях
• Доступен с ручкой и уплотнительным чехлом или без них

62SG

Спецификация

Оптический энкодер

Доступна опция кнопки

Кодер низкого разрешения

• Минимальная глубина за панелью
• Номинальный срок службы (циклов): 1 000 000
• Разрешение (имп/об): 16, 24, 32
• Размер корпуса в дюймах [мм]: 0,500 x 0,580 [12,70 x 14,73]
• Глубина за панелью в дюймах [мм]: 0,272  [6,91]

61L

Спецификация

Оптический энкодер

Кнопочный энкодер с низким разрешением 90 Доступно

5 90

• Один квадратурный цикл на фиксатор
• Срок службы (циклов): 1 000 000
• Разрешение (PPR): 24 (цикла на оборот)
• Размер корпуса, дюймы [мм]: 0,650 [16,50] кв.
• Глубина за панелью, дюймы [мм]: 0,590 [14,98]

62A/D/V

Спецификация

Оптический энкодер

Опция с кнопкой

Энкодер с низким разрешением

• D = высокая фиксация,  V = 3,3 В пост. : 12, 16, 20, 24, 32
• Размер корпуса в дюймах [мм]: 0,500 x 0,540 [12,70 x 13,71]
• Глубина за панелью в дюймах [мм]: 0,525 [13, 33]

62F

DataShieT

Оптический энкодер

Доступен опция пульттона

Энкодер с низким разрешением

• Светодиод для освещения ручки
• Оценка жизни (циклы): 1000 000
• Резолюция (PPR): 12, 16, 20, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24, 24. , 32
• Размер корпуса в дюймах [мм]: 0,500 x 0,540 [12,70 x 13,71]
• Глубина за панелью в дюймах [мм]: 0,657 [16,68]

62HR

Лист данных

Оптический энкодер

Опция с кнопкой

Энкодер с низким разрешением

• Высокий крутящий момент, резервный выход
• Номинальный срок службы (циклы): 1 000 000
• Разрешение (имп/об): 8, 12, 16
• Размер корпуса в дюймах [мм]: 0,750 x 0,740 [19,05 x 18 ,80]
• Глубина за панелью в дюймах [мм]: 0,860 [21,84]

62N

Спецификация

Оптический энкодер

Опция с кнопочным управлением

3-кнопочный энкодер с низким разрешением

5 • Срок службы (циклов): 1 000 000
• Разрешение (имп/об): 12, 16, 20, 24, 32
• Размер корпуса в дюймах [мм]: 0,500 x 0,540 [12,70 x 13,71]
• Глубина за панелью в дюймах [мм]: 0,670 [17,01]

62T

Технический паспорт

Оптический энкодер

Доступен кнопочный вариант

Энкодер с низким разрешением

• Колесико
• Срок службы (циклов): от 500 000 до 1 000 000
• Разрешение (имп/об): 16
• Размер корпуса в дюймах [мм]: 0,770 x 0,780 19,81 x 44,95]
• Глубина за панелью в дюймах [мм]: 0,750 [19,05]

60A

Спецификация

Оптический энкодер с джойстиком

Доступен вариант кнопки

Энкодер низкого разрешения

• Встроенный поворотный энкодер и кнопка на 4 или 8 направлений Встроенный поворотный энкодер и кнопка
• Срок службы (циклы): 1M для поворотного и нажимного 500K для джойстика и кнопка
• Размер — дюймы [мм]: диаметр 1 [25,4]
• Глубина за панелью — дюймы [мм]: 0,598 [15,18]
• Разрешение: 20 PPR

60C

Лист данных

Оптический энкодер с джойстиком

Доступен вариант кнопки

Энкодер с низким разрешением

• Концентрические валы для джойстика и поворотного энкодера
• Номинальный срок службы (циклов): 1 000 000
• Размер в дюймах [мм]: 1,150 x 1,000 [29,21 x 25,40]
• Глубина позади панели — дюймы [мм]: 0,744 [18,90]
• Разрешение: 16 PPR

68P

DataSheet

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
