Оптические кабели связи: классификация, конструкция и применение

Как классифицируются оптические кабели связи. Какие элементы входят в конструкцию оптоволоконных кабелей. Для чего применяются различные типы оптических кабелей. Какие бывают виды оптоволокна.

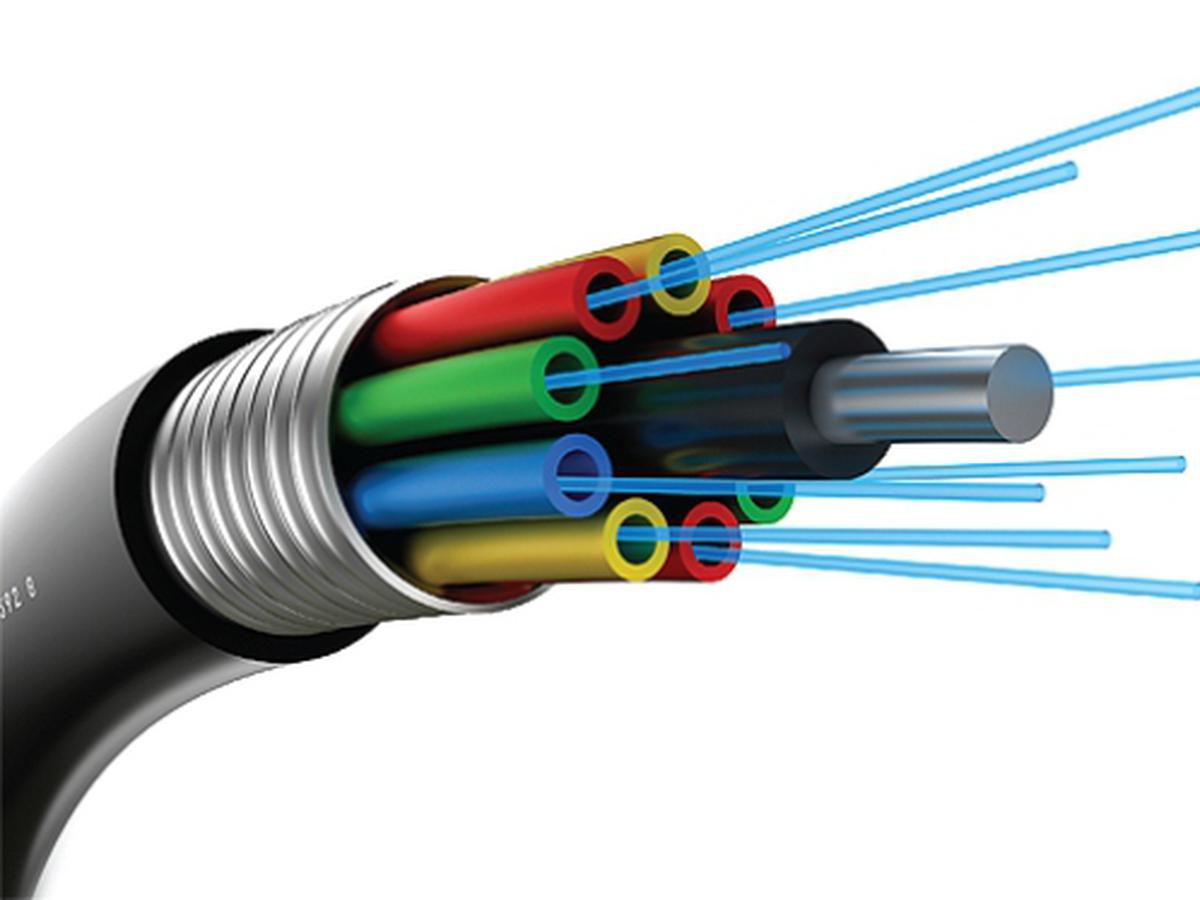

Конструкция оптического кабеля связи

Оптический кабель связи состоит из следующих основных элементов:

• Оптические волокна из высококачественного кварцевого стекла
• Оптический модуль — металлическая или полимерная трубка, содержащая оптоволокна
• Центральный силовой элемент (в многомодульных кабелях)
• Внешняя защитная оболочка

Дополнительно конструкция может включать:

• Армирующие элементы
• Демпфирующие компоненты
• Гидрофобные наполнители
• Металлические проводники

Классификация оптических кабелей по типу оптического волокна

По типу используемого оптоволокна кабели делятся на:

• Одномодовые — с диаметром сердцевины 8-10 мкм
• Многомодовые — с диаметром сердцевины 50-62,5 мкм

Одномодовые кабели обеспечивают передачу сигнала на большие расстояния без искажений. Многомодовые чаще используются в локальных сетях.

Виды оптических кабелей по способу прокладки

По способу прокладки оптические кабели подразделяются на:

Кабели внешней прокладки:

• Для прокладки в кабельной канализации и коллекторах
• Для прокладки в грунте
• Для подвески на опорах
• Для прокладки под водой

Кабели внутренней прокладки:

• Распределительные
• Абонентские
• Для прокладки в зданиях

Кабели внешней прокладки имеют усиленную защиту от внешних воздействий. Внутренние кабели более гибкие и удобные для монтажа.

Классификация оптических кабелей по назначению

По назначению и дальности передачи различают следующие виды оптических кабелей:

Магистральные

Используются для создания протяженных многоканальных линий связи. Применяется одномодовое волокно для минимизации затухания и дисперсии сигнала.

Зоновые

Предназначены для организации линий связи между районами на расстояниях до 250 км. Содержат градиентное многомодовое волокно.

Городские

Применяются для создания относительно коротких многоканальных линий (до 10 км) в городских сетях. По характеристикам близки к зоновым кабелям.

Объектовые

Используются для организации локальных сетей внутри зданий и объектов. Не содержат гидрофобных наполнителей для упрощения монтажа.

Специальные типы оптических кабелей

Полевые кабели

Предназначены для прокладки в полевых условиях различными способами. Рассчитаны на многократную укладку и снятие. Обладают повышенной прочностью и влагостойкостью.

Подводные кабели

Имеют усиленную конструкцию для защиты от воздействия воды и высокого давления. Обеспечивают передачу сигнала на большие расстояния.

Монтажные кабели

Применяются для создания внутриблочных и межблоковых соединений в оборудовании. Имеют форму плоских жгутов или полос.

Классификация по материалу оптического волокна

По материалу оптического волокна кабели делятся на:

• GOF — со стекловолокном
• POF — с полимерным (пластиковым) волокном
• PCF — со стекловолокном в полимерном покрытии

Стекловолоконные кабели обеспечивают лучшие характеристики передачи, но более хрупкие. Полимерные волокна дешевле и прочнее.

Особенности конструкции оптических кабелей

В конструкции оптических кабелей могут присутствовать металлические элементы:

• Алюминиевые или свинцовые оболочки
• Бронированные покрытия
• Медные проводники

Также выпускаются полностью диэлектрические кабели. Они обладают лучшей помехозащищенностью, меньшими размерами и весом, но уступают в прочности и влагостойкости.

Области применения оптических кабелей связи

Основные сферы применения оптоволоконных кабелей:

• Магистральные и зоновые линии связи
• Городские телекоммуникационные сети
• Локальные вычислительные сети
• Системы промышленной автоматизации
• Бортовые системы летательных аппаратов и судов
• Системы видеонаблюдения
• Кабельное телевидение

Оптические кабели обеспечивают высокоскоростную и помехозащищенную передачу данных на большие расстояния, что делает их незаменимыми в современных телекоммуникациях.

Преимущества оптических кабелей связи

Основные достоинства оптоволоконных кабелей по сравнению с медными:

• Высокая пропускная способность
• Малое затухание сигнала
• Нечувствительность к электромагнитным помехам
• Малый вес и габариты
• Высокая защищенность от несанкционированного доступа
• Долговечность

Эти преимущества обусловили широкое распространение оптических кабелей в современных системах связи.

Статьи :: АБН: Современные конструкции оптических кабелей

АБН: Современные конструкции оптических кабелей

Современные конструкции оптических кабелей

Боев М.А., доктор технических наук, профессор, ЗАО «Москабельмет»

Нестерко В.А., инженер, ОАО «ВНИИ КП»

Разнообразие областей применения оптических кабелей (ОК) в системах волоконно-оптической связи требует разработки и производства ОК самых различных конструкций.

Сегодня ОК используют для передачи сигналов связи и информации в системах междугородных, зоновых, городских линий связи, в том числе с применением интегральных цифровых систем передач на базе единой автоматизированной сети связи; для внутренней, структурированной сети, включая кабельное телевидение, видеотелефонную связь; для бортовых информационных систем кораблей, самолетов, спутников и других объектов.

В общем случае ОК рационально классифицируют:

— по назначению;

— по условиям прокладки;

— по конструктивным особенностям.

Особое значение должно уделяться тому, чтобы оптическое волокно (ОВ) в этих кабелях не повреждалось из-за воздействия факторов окружающей среды — таких, как температурные перепады, механические нагрузки, диффузия влаги.

По назначению ОК условно подразделяют на магистральные, зоновые, городские и объектовые.

Магистральные ОК предназначены для прокладки ручным и механизированным способами в кабельной канализации, трубах, блоках и коллекторах, грунтах всех категорий (кроме подверженных мерзлотным деформациям) и в воде при пересечении болот и рек. Кабели могут эксплуатироваться при температуре окружающей среды от минус 40 до плюс 50оС.

Магистральные ОК предназначены для передачи информации на большие расстояния и поэтому должны иметь малое затухание, дисперсию и большую ширину полосы пропускания. Примером таких кабелей служат конструкции Самарской оптической кабельной компании (ЗАО «СОКК») (рис. 1).

Зоновые ОК по условиям эксплуатации схожи с магистральными, но имеют на порядок меньший уровень требований к внешним механическим воздействиям. В настоящее время потребность в таких кабелях больше, чем в магистральных из-за большой разветвленности сети и большей интенсивности ее развития. В общем случае зоновые ОК имеют модульную конструкцию, в защитных покровах используют упрочняющие арамидные нити, стальную гофрированную ленту.

Рис. 1. Конструкция ОК для магистральных линий связи марки ОКЛК

Городские ОК составляют соединительные линии между АТС и узлами связи. Такие кабели должны работать в пределах города, поселка или других населенных пунктов, как правило, без промежуточных линейных регенераторов (то есть на относительно коротких расстояниях) и имеют относительно небольшое числе каналов. Особенность этой группы кабелей: прокладку осуществляют в городской кабельной канализации или в защитных пластмассовых трубах (ЗПТ) (рис. 2).

Рис. 2. Конструкция OK для прокладки в трубах Dura-Line-методом

По мнению специалистов, занимающихся прокладкой кабелей связи, технология проклад- ки кабелей в трубах должна стать одной из глав- ных технологий при строительстве ВОЛС для Взаимоувязанной сети связи России. Очень важно правильно выбрать тип ЗПТ, в наиболь- шей степени отвечающий возможностям новой технологии.

Вместе с тем имеются конструкции ОК, которые могут быть использованы как магистральные, зоновые и городские, например кабель марки ОКЛСт ЗАО «СОКК» (рис. 3).

Рис. 3. Конструкция OK для магистральных, внутризоновых, городских линий связи марки ОКЛСт

В конструкции защитного покрова кабеля на рис. 3 использована стальная гофрированная лента ZETABON фирмы DOW CHEMICAL, которая обеспечивает защиту ОК от:

— проникновения влаги и химикатов;

— механических повреждений;

— грызунов;

— коррозии.

Объектовые ОК используются для прокладки внутри объектов — кораблей, самолетов, танков и т.д. (рис. 4), а также для локальных вычислительных систем ООО «Эликс-Кабель».

Рис. 4. Конструкция распределительного (внутриобъектового) оптического кабеля

Как правило, они не испытывают значительных внешних механических воздействий. Отсутствует непосредственное воздействие влаги. Обладают небольшой массой, их используют небольшими длинами, поэтому кабели имеют невысокий уровень оптических требований, но должны отвечать другим специфическим требованиям, например, по пожаробезопасности.

В зависимости от условий прокладки и эксплуатации, ОК можно разделить на кабели наружной прокладки, кабели внутренней прокладки (монтажные, для внутри- и межблочного монтажа аппаратуры) и специальные кабели. Кабели наружной прокладки делим на подземные, подводные, подвесные и полевые (для прокладки непосредственно по поверхности земли).

Подземные кабели — это кабели для прокладки:

a) в кабельной канализации (рис. 2), а также в тоннелях, коллекторах, пластмассовых трубах и т.п.;

б) непосредственно в грунте (рис. 3).

Подводные кабели связи — зоновые и городс- кие для прокладки по дну рек, озер, болот и других водоемов. Особую группу образуют глубо- ководные кабели для прокладки по дну морей и океанов. Подводные магистральные ОК пере- дают большой объем информации и работают:

— без встроенных ретрансляторов, длина магист- рали не превышает 50 км;

— с встроенными ретрансляторами.

Подводные ОК с ретрансляторами исполь- зуются для передачи на большие расстояния, для прокладки на глубине и мелководье.

При конструировании ОК связи для подводной прокладки учитывают такие требования, как гибкость, прокладка и извлечение со дна и из траншеи на дне, подвеска к бонам при починке, простота и быстрота починки в условиях силь- ного волнения моря и др.

Для любой подводной системы кабели разли- чаются в зависимости от места прокладки: глубоководные с защитой от значительного гидростатического давления; для прокладки в мелководных местах и прибрежной зоне с механической защитой от сетей якорей и других воздействий; кабели для прокладки в земле, траншеях к распределительному пункту для присоединения к наземной сети.

Уменьшение влияния гидростатического давления на ОВ в подводных ОК возможно благодаря прокладке волокна в металлической трубке, которую выполняют из меди и одновременно используют как токопроводящую жилу.

Сечение трубки и ее размеры часто определяет не давление, а требование по передаваемой электрической мощности. Кроме того, защиту от гидростатического давления можно осуществить путем применения обмотки стальными проволоками. Оптимальное число проволок и токопроводящие жилы, по которым осуществляют питание усилителей ретрансляторов, должны иметь сопротивление постоянному току 1 Ом/км, поэтому их выполняют из алюминия, так как масса является определяющим фактором для данного типа кабеля.

Рис. 5. Конструкция OK для воздушной прокладки марки ОКЛЖ

Подвесные ОК разделяют на четыре группы: самонесущие, навивные (рис. 5), прикрепленные и в грозозащитном тросе (ОКГТ ЗАО «СОКК») (рис. 6). Самонесущие ОК выпускают с вынесенным силовым элементом — восьмерочного типа или преимущественно с периферийным силовым элементом. В кабелях восьмерочного типа (рис. 7) силовым элементом служит металлический (стальной) или диэлектрический трос (из тонких стеклопластиковых стержней или из арамидных нитей).

Рис. 6. Конструкция OK, встроенного в грозозащитный трос для подвески на опорах воздушных линий электропередач напряжением 110-220 кВ марки ОКГТ

Отдельную группу ОК составляют полевые кабели, прокладываемые на открытом воздухе по земле. Эти кабели предназначены для использования в военных целях и позволяют временно организовать связь между удаленными объектами. Эксплуатируются в полевых условиях по поверхности грунта, в грунте, в воде (при прокладке через водные преграды) и при подвеске на местных предметах, а также в стационарных условиях в диапазоне температур от минус 60оС до плюс 70оС, с обеспечением прокладок (снятий) по поверхности грунта в диапазоне температур от минус 50оС до плюс 70оС и в грунт от минус 50оС до плюс 70оС с помощью кабелеукладчика.

Рис. 7. Конструкция ОК для сельских линий связи марки ОКП-02

К этим ОК предъявляют требования по стойкости к ряду внешних воздействий: размотка-намотка, изгибы, кручение, раздавливание, низкая температура, солнечная радиация. Кроме того, кабели должны обладать минимальными массой и размерами, отсутствием металлических элементов.

Полевые оптические кабели неармированные многомодовые марок ОК-ПН-04 (внутриобъектовый), ОК-ПН-03 (магистральный) предназначены для внутриузловой и дальней связи.

Кабели должны быть устойчивы к дегазации, дезактивации и дезинфекции, воздействию масел, дизельного топлива, амила, гептила, дождя, соляного тумана.

Количество оптических волокон в кабеле: внутриобъектовом — 1, 2; магистральном — 1, 2 и 4.

По конструктивным особенностям ОК можно подразделить на пять типов:

— ОВ в плотной защитной оболочке, скручены вокруг центрального силового элемента с внешней оболочкой поверх скрутки.

— ОВ в трубчатой защитной оболочке, скручены вокруг центрального силового элемента с внешней оболочкой поверх скрутки (рис. 3).

— ОК с профилированным сердечником (рис. 8).

— Ленточные ВОК (рис. 9).

— Трубчатая конструкция ВОК, где есть общая трубка, внутрь которой закладываются волокна.

Конструкцию ОК с профилированным сердечником (рис. 8) предлагает Японская компания Sumitomo Electric Ind. LTD.



Рис. 8. Конструкция ОК с профилированным сердечником

Отличия его в том, что форма поперечного сечения сердечника изменяется по длине кабеля. Защитная оболочка кабеля повторяет форму профилированного сердечника, что предотвращает ее смещение в процессе эксплуатации кабеля.



Рис. 9. Сердечник кабеля LXE ленточного типа (AccuRibbon)

Компания Lucent Technologies предлагает ОК ленточного типа (рис. 9), применяемый для подземной прокладки в трубах, в кабельной канализации, в грунтах всех категорий, кроме подверженных мерзлотным деформациям.

Сердечник типа AccuRibbon с волоконными лентами содержит до 216 одномодовых или до 144 многомодовых волокон.

Таким образом, рассмотренные конструкции ОК отличаются большим разнообразием.

Основная задача при выборе конструкции ОК — обеспечение стабильности характеристик ОВ при эксплуатации и хранении, защиты волокна от механических, климатических и других видов внешних воздействий, могущих вызвать ухудшение их оптических свойств или даже обрыв. При этом выдвигается требование удобства в эксплуатации, монтажа и ремонта. Поэтому ОК содержат силовые элементы, упрочняющие конструкцию кабеля в целом. Различные же способы размещения ОВ, оптических модулей, силовых и демпфирующих элементов конструкции имеют целью обеспечить стабильность оптических характеристик и целостность ОВ.

Упрочняющие элементы могут быть как из высокопрочных синтетических полимерных нитей, так и из стеклопластиковых стержней или металлических проволок. Последние вводятся в конструкцию ОК для организации цепей дистанционного электропитания линейных регенераторов.

Усилия, испытываемые упрочняющими элементами под воздействием внешних растягивающих сил, не должны передаваться на ОВ. В противном случае ОВ как элемент кабеля с минимальным коэффициентом допустимого линейного удлинения разорвется первым. Поэтому один из способов ослабления напряжения в ОВ при удлинении кабеля или его изгибе заключается в обеспечении неплотного сцепления ОВ с элементами кабеля, то есть в свободном расположении ОВ, уложенного в трубках или специальных пазах фигурного сердечника. Применяют также различные демпфирующие разделительные элементы (например, из пористого материала), уменьшающие механические воздействия на ОВ.

Рассмотренные конструкции кабелей имеют много модификаций с количеством ОВ — от нескольких десятков до сотен или даже тысяч. Сегодня неуклонно растет потребность в кабелях связи, что обусловливает постоянную разработку новых, более экономичных и эффективных конструкций ОК.

Статья предоставлена порталом о Радиоэлектронике и Телекоммуникациях www.informost.ru

Оптические кабели связи и их классификация



В эпоху информационных технологий используются колоссальные объемы данных из самых разных сфер нашей жизни. Мы обмениваемся большими медиафайлами в сети, правительственные учреждения, банки, аэропорты, учреждения, компании, тысячи иных организаций каждую секунду передают и получают терабиты различной информации. И в настоящее время, помимо физической способности пропускать такие огромные объемы по каналам связи, также требуется очень высокая скорость обмена, что иногда является критически важным.

Когда оптический кабель был изобретен и успешно запущен в «массы», Интернет получил фундаментально новый фактор, который позволил глобальной сети расти еще быстрее.

Созданный на основе принципа передачи информации оптическими сигналами, этот тип кабеля связи позволял практически мгновенно передавать таблицы данных любого размера на большие расстояния.

Этот материал посвящен классификации продуктов оптической кабельной связи, их характеристикам и разновидностям.



Конструкция оптического кабеля

Волоконно-оптические кабели, как и силовые кабели, чрезвычайно разнообразны с точки зрения конструкции, типов мощности, области применения и других критериев. Оптический кабель, обеспечивающий Интернет широкополосным каналом для передачи информации, обязательно содержит следующие элементы:



• Волоконно-оптические или стекловолоконные нити, изготовленные из высококачественного кварцевого стекла, которые тщательно скручены для образования сердечника с покрытием. Свет распространяется по нему за счет последовательных и полных отражений. В этом случае ядро ​​имеет самый высокий уровень преломления, а покрытие — низкий,

• оптический модуль — это металлическая трубка или центральная полимерная, содержащая хрупкие оптические волокна,

• центральный силовой элемент из стеклопластика, стального троса, проволоки или стренги присутствует в марках многомодульных магистральных кабелей,

• внешняя защита оболочки.

Кроме того, конструкция волоконно-оптического изделия может включать:

• армирование арамидной проволоки, гофрированной стали или проволоки,

• демпфирование амортизаторов,

• наполнители, такие как гидрофобные гели или водонепроницаемые нити,

• металлические проводники.

Также существуют марки оптических кабелей с подвесными кабелями.





Классификация оптических кабелей и сфера их применения





В зависимости от диаметра волоконно-оптической жилы различают моно- и мультимодовые типы волоконно-оптических кабелей. Чем меньше значение этого показателя (8-10 или 50 микрометров), тем «скромнее» модовая дисперсия (распространение светового импульса) и тем дальше может передаваться сигнал. Одномодовая оптика, в отличие от многомодовой, может без искажений передавать поток информации на расстояние более 5 км, а прокладка не только дорогостоящая, но и требует специальных навыков. Самыми популярными являются «многомодовые» устройства для создания локальных сетей.

По способу установки различают оптику для внешней и внутренней прокладки. В первую группу входят проложенные кабельные изделия:

• Внутри помещений обычно прокладываются абонентские и распределительные марки, к примеру, FTTH, ОБВ, ОМВ, ИКВА–П, OКТЦ, ОКТМ, ДБН, ОКВ-М и прочие.
• в канализации, трубах или коллекторах, в т.ч. небронированные ОКМТ, ОКГ, ОККТМ, ОК, ОТД, ОТМ и бронированные марки ДПП, ОКСТМ, ОКЦ, ОКЛ, ОКСТЦ, ДБП,
• по воздуху (самонесущие: ОКСНМ, ОКСНЦ, ОКА, ОКСД, ДПТ, ОКЛЖ, ОКМС, а также оптический кабель с тросом из стеклопластика или металла, который покрыт ПЭТ-оболочкой: ОК/Т, ОПД, ДПОм, ОКПМ, ОКПЦ, ДПК, ОКТс). Подвесная оптика может размещаться на грозотросах, фазовых проводах ВЛ, контактной сети электротранспорта.
• в земле, например, марки ОГД (ОГДН), ОГЦ(ОГЦH), ДПС, ОКГМ, ОКТК, САС, ОМЗКГЦ,
• ОКБ и другие,
• под водой (ДА2, ОГД, ТО2, ОГМ),



В зависимости от дальности передачи информации и сферы применения оптический интернет-кабель бывает следующих типов:

• Магистральный, который используется для создания многоканальных линий связи большой протяженности.
  Только одномодовое волокно с примерными размерами оболочки и сердцевины 8-125 мкм на длинах волн 1,3-1,55 мкм способно обеспечить минимальные показатели дисперсии и затухания сигнала. К магистральным кабелям относятся кабели марок ОККМ, ОКГМ, ОКГЦ, ОККЦ, ОКСД, ОКСМ
• Зоновый кабель необходим для организации многополосных линий, например, между территорией и удаленными районами (до 250 км). Кабельная продукция данной группы содержит градиентные волокна, образцы марок: ОЗКГ, ОМЗКГМ, ОК,ОМЗКГЦ
• Оптический городской интернет-кабель (ОККТМ, ОКСТЦ, ОКСТМ,) обычно прокладывается в коллекторах и трубах и необходим для создания относительно коротких магистралей (до 10 км), но также должен иметь отличную пропускную способность, т.е. быть поликанальным. По техническим параметрам класс городских кабелей близок к зоновым.
• Полевая марка (ОК-ПН) предназначена для прокладки линий в полевых условиях, в том числе подвесным, подземным, подводным способами, поэтому они рассчитаны на многократную укладку и снятие, не распространяют горение, устойчивы к растягивающим усилиям, влаге, бензину и дизельному топливу. Полевой кабель обычно содержит 1-12 оптоволокон.
• Оптический подводный кабель (SPS, OA2, DAS) может быть грузонесущим, имеет высокую устойчивость к разрыву и растяжению, не пропускает влагу, в том числе молекулярную, имеет низкую степень дисперсионности и значительную длину участков регенерации.
• объектовая оптика (стационарная) используется для передачи внутренних информационных потоков, например, в бортовых системах самолетов и кораблей, видеотелефонии в офисах, кабельного телевидения в здании. В конструкцию монтажных кабелей не входят гидрофобные наполнители, что упрощает монтаж и значительно повышает степень пожарной безопасности. Примеры марок: ИКВ-Т2, ИКВА-П, ОТЦ,
• монтажный оптический кабель —  имеет форму плоских жгутов или полос. Используется для создания внутриблоковых и межблоковых связей в оборудовании локальных информационных систем. Монтажные кабельные изделия разработаны на основе мультимодовых градиентных волокон.

Другая классификация делит оптические кабели для Интернета в зависимости от материала, из которого сделаны оптические волокна:

GOF — стекловолокно,

ПОФ — полимерное волокно, пластиковое оптическое волокно,

PCF — стекловолокно с защитным полимерным покрытием, пластиковое кристаллическое волокно.

В конструкции оптического кабеля для Интернета могут присутствовать металлические элементы, например, алюминиевые или свинцовые оболочки, бронированные оболочки, медные проводники. Существуют также полностью диэлектрические марки, менее влагостойкие и прочные, но обладающие отличной помехоустойчивостью, более скромные по размеру и весу и, следовательно, удобные для транспортировки и установки.

Если у вас имеется потребность в оптических кабелях или иной продукции, наша компания ООО «Диплайн» сможет подобрать и изготовить для Вас лучший вариант! Подберем нужный кабель по оптимальной цене.



Оптический кабель ОКЛ | Линии связи

Кабель для прокладки в канализацию ОКСТЦ

Оптический кабель ОКСТЦ предназначен для прокладки в кабельной канализации, труб

Цена:

21500.00

Оптический кабель ОКСТЦН

Кабель оптический ОКСТЦН используется для монтажной прокладки (ручным или механи

Оптический кабель ОКСТМ

Оптический кабель ОКСТМ применяется в качестве основного оптоволоконного кабеля

Цена:

30100. 00

Оптический кабель ОКСТМН

Кабель оптический ОКСТМН используется при монтажной прокладке кабельных линий в

Оптический кабель ОПС

Оптический кабель ОПС применяется для прокладки в кабельной канализации, специал

Цена:

22400.00

Оптический кабель ОККМн

Кабель оптический ОККМн широко используется для обустройства ВОЛС, прокладываетс

Цена:

36100.00

Оптический кабель ИКС–Т

Кабели оптические ИКС-Т используются при монтаже различных волоконно-оптических

Оптический кабель ОКЛСт

Кабель оптический ОКЛСт предназначен для прокладки в различных кабельных канализ

Цена:

34400.00

Оптический кабель ОКК-Л

Кабели оптические ОКК-Л используются для укладки в грунтах, в специализированных

Оптический кабель ОКЦ

Оптический кабель ОКЦ прокладывают при монтаже коммуникаций в специальных кабель

Оптический кабель ОКУ (универсальный)

Кабели оптические ОКУ предназначены для монтажной прокладки в специализированных

Оптический кабель ОКК

Оптические кабели ОКК используются для прокладки сетей в грунтах, в специализиро

Оптический кабель ОККЦ

Кабели оптические ОККЦ используются при монтаже кабельных сетей в грунтах, в спе

Оптический кабель ОКД

Кабели оптические ОКД используются при прокладке кабельных сетей в специализиров

Оптический кабель ОКЗ-М

Кабель оптический ОКЗ-М используется для монтажной прокладки в специализированны

Оптический кабель ОКЗА-М

Кабель оптический ОКЗА-М используется для монтажной прокладки в специализированн

Оптический кабель ОКЗпБ-М

Кабель оптический ОКЗпБ-М используется для монтажной прокладки в специализирован

Оптический кабель ИКСЛ–Т

Оптические кабели ИКCЛ-Т применяются в волоконно-оптических системах передачи в

Цена:

22300. 00

Оптический кабель ИКСЛ–М

Оптические кабели ИКCЛ-М применяются в волоконно-оптических системах передачи в

Цена:

29800.00

Оптический кабель ОП

Оптические кабели ОП предназначены для выполнения монтажной прокладки в различны

Оптический кабель ОПн

Оптические кабели ОПн применяются при монтаже кабельных линий в специализированн

Оптический кабель ИКС–М

Оптический кабель ИКC-М используются в волоконно-оптических системах передачи ин

Оптический кабель ОКЗ

Оптический кабель ОКЗ  применяется для прокладки в кабельной/телефонной канализа

Цена:

32400.00

Оптический кабель ОКЛм

Оптические кабели ОКЛм используются при монтаже специализированных кабельных кан

Оптический кабель ОКМБ-01

Кабели оптические ОКМБ-01 применяется для монтажной прокладки внутри различных з

Оптический кабель ОКЛ-Т

Оптический кабель ОКЛ-Т используется при монтаже и эксплуатации кабельных сетей

Оптический кабель ДБП

Кабель оптический ДБП используется при монтаже сетей связи общего пользования, с

Оптический кабель ОЦП

Кабели оптические ОЦП применяются для эксплуатации в специализированных кабельны

Оптический кабель ОКЛ-Т/С

Оптические кабели ОКЛ-Т/С используются при монтаже/эксплуатации внутри различных

Оптический кабель ДПб

Кабель оптический ДПб используется при монтаже сетей связи общего пользования с

Оптический кабель ОЦПн

Кабели оптические ОЦПн применяются для прокладки в специализированных кабельных

Оптический кабель ОКЛс

Оптический кабель ОКЛс прокладывается в специальных трубах, по стенам внутри зда

Оптический кабель ОЦАрП

Кабели оптические ОЦАрП применяются для монтажной прокладки в специализированных

Оптический кабель ОКБ-Т (СКО)

Оптический кабель ОКБ-Т используется для монтажа кабельных магистралей, проклады

Оптический кабель ОЦБгП

Кабели оптические ОЦБгП предназначены для монтажной прокладки в специализированн

Оптический кабель ОККМ (МКФ)

Оптический кабель марки ОККМ используется для монтажа кабельных линий способом п

Оптический кабель ЭКБ-ДАЛ

Кабель оптический ЭКБ-ДАЛ используется для монтажной прокладки в специализирован

Оптический кабель ЭКБ-САЛ

Кабель оптический ЭКБ-САЛ используется для монтажной прокладки кабельных сетей в

Оптический кабель ТОЛ (легкий)

Кабель оптический ТОЛ используется для прокладки в различных специализированных

Оптический кабель ОКМ

Кабели оптические ОКМ используются при прокладке кабельных магистралей внутри сп

Оптический кабель ЭКБ-ДПЛ

Кабель оптический ЭКБ-ДПЛ используется для монтажной прокладки кабельных линий в

Оптический кабель ЭКБ-СПЛ

Кабель оптический ЭКБ-СПЛ используется для монтажной прокладки в специализирован

Оптический кабель ТОЛ (модульный)

Кабель оптический ТОЛ представляет собой изделие модульного типа, предназначенно

Оптический кабель ДОЛ

Оптический кабель ДОЛ применяется в кабельной канализации, лотках, блоках, тонне

Цена:

33200. 00

Оптический кабель ИКСЛН–М

Кабели оптические ИКСЛН–М являются составной частью современных систем волоконно

Оптический кабель ИКСЛН–Т

Кабель оптический ИКСЛН–Т используются в волоконно-оптических системах, предназн

Оптический кабель ОК

Оптический кабель ОК предназначен для прокладки в кабельной канализации, на мост

Цена:

35400.00

Оптический кабель ТсПО

Кабель оптический ТсПО используется в процессе прокладки разнообразных кабельных

Оптический кабель ЭКБ-ДПО

Оптический кабель марки ЭКБ-ДПО используется в процессе монтажной прокладки кабе

Оптический кабель ЭКБ-СПО

Оптические кабели марки ЭКБ-СПО используются для монтажной прокладки кабельных л

Оптический кабель ЭКБ-САО

Оптические кабели марки ЭКБ-САО предназначены для монтажной прокладки кабельных

Оптический кабель ЭКБ-ДАО

Оптический кабель ЭКБ-ДАО используется при монтажной прокладке кабельных линий в

Оптический кабель ОКЗБ-Т

Кабель оптический ОКЗБ-Т используется для монтажной прокладки кабельных линий в

Оптический кабель ОККО

Кабель оптический ОККО используется для монтажной прокладки кабельных сетей в гр

Оптический кабель ОККОНУ

Кабель оптический ОККОНУ используется для монтажа кабельных линий посредством пр

Оптический кабель ИКСН–Т

Кабели оптические ИКСН–Т представляют собой составную часть волоконно-оптических

Оптический кабель ИКСН–М

Оптические кабели ИКCН-М используются в современных системах волоконно-оптическо

Оптический кабель ОККНУ

Кабель оптический ОККНУ предназначен для монтажной прокладки кабельных сетей в с

Оптический кабель ОККнг(А)-HF

Кабель оптический ОККнг(А)-HF используется для монтажной прокладки кабельных сет

Оптический кабель ДПЛ

Распространенные аналоги: ОКСТМ, ОКМ, ОКД, ИКС, ИКСЛ, ОККМ, ДБП, ДПб, ОКЛСт,

Цена:

34200. 00

Оптический кабель ОКК (Яуза-Кабель)

Кабель оптический ОКК используются при монтаже кабельных сетей посредством прокл

Оптоволоконная связь — Оптоволоконные телекоммуникации » Electronics Notes

Волоконно-оптическая связь позволяет телекоммуникационным сетям обеспечивать широкополосную высокоскоростную передачу данных в разных странах и по всему миру.

---

Оптоволоконная связь Включает:
Основы оптоволоконной связи Оптоволокно Соединители Сращивание Оптический передатчик Оптический приемник

---

Оптоволоконная связь произвела революцию в телекоммуникационной отрасли. Он также сделал свое присутствие широко ощутимым в сообществе сетей передачи данных. Используя волоконно-оптический кабель, оптическая связь позволила установить телекоммуникационные линии на гораздо больших расстояниях и с гораздо меньшими уровнями потерь в среде передачи, и, возможно, самое главное, волоконно-оптическая связь позволила обеспечить гораздо более высокие скорости передачи данных.

Благодаря этим преимуществам волоконно-оптические системы связи широко используются для различных приложений, начиная от основной телекоммуникационной магистральной инфраструктуры и заканчивая системами Ethernet, широкополосным распределением и общими сетями передачи данных.

Разработка волоконной оптики

С самых первых дней телекоммуникаций постоянно возрастала потребность передавать больше данных еще быстрее. Первоначально использовались однолинейные провода. Они уступили место коаксиальным кабелям, которые позволяли передавать несколько каналов по одному и тому же кабелю. Однако эти системы были ограничены в пропускной способности, и были исследованы оптические системы.

Оптическая связь стала возможной после того, как в 1960-х годах были разработаны первые лазеры. Следующая часть головоломки встала на свои места, когда в 1970-х годах были разработаны первые оптические волокна с достаточно низкими потерями для целей связи. Затем, в конце 1970-х годов, был проведен значительный объем исследований. Это привело к установке первой оптоволоконной телекоммуникационной системы. Он пролетел на расстоянии 45 км, использовал длину волны 0,5 мм и имел скорость передачи данных всего 45 Мбит/с — малая часть того, что возможно сегодня.

С тех пор в технологию были внесены значительные усовершенствования. Скорость передачи данных увеличилась, и в дополнение к этому были улучшены характеристики оптического волокна, что позволило достичь гораздо больших расстояний между ретрансляторами. В качестве доказательства этого скорости, которые теперь могут быть достигнуты по оптоволоконной системе, превышают 10 Тбит/с.

Когда разрабатывались первые волоконно-оптические системы передачи, считалось, что волоконно-оптические кабели и технологии будут чрезмерно дорогими. Однако этого не произошло, и затраты упали до такой степени, что волоконная оптика теперь является единственным жизнеспособным вариантом для многих телекоммуникационных приложений. В дополнение к этому он также используется во многих локальных сетях, где скорость является основным требованием.

Преимущества оптоволокна для связи

Существует ряд веских причин, которые привели к широкому внедрению оптоволоконных кабелей для телекоммуникационных приложений:

• Гораздо более низкий уровень затухания сигнала
• Волоконно-оптические кабели обеспечивают гораздо более высокую пропускную способность, что позволяет передавать больше данных
Волоконно-оптические кабели
• намного легче коаксиальных кабелей, которые можно было бы использовать в ином случае.
• Волоконно-оптические кабели не подвержены паразитным помехам, возникающим при использовании коаксиальных кабелей

Волоконно-оптическая система передачи

Любая волоконно-оптическая система передачи данных будет состоять из ряда различных элементов. Есть три основных элемента (выделены жирным шрифтом) и еще один, жизненно важный для практических систем:

.

• Передатчик (источник света)
• Волоконно-оптический кабель
• Оптический повторитель
• Приемник (детектор)

Различные элементы системы различаются в зависимости от области применения. Системы, используемые для каналов с более низкой пропускной способностью, возможно, для локальных сетей, будут использовать методы и компоненты, несколько отличающиеся от тех, которые используются сетевыми провайдерами, которые обеспечивают чрезвычайно высокие скорости передачи данных на большие расстояния. Тем не менее, основные принципы одинаковы для любой системы.

В системе передатчик источника света генерирует световой поток, модулированный для передачи данных. Обычно импульс света указывает на «1», а отсутствие света указывает на «0». Этот свет передается по очень тонкому волокну из стекла или другого подходящего материала, который должен быть представлен на приемнике или детекторе. Детектор преобразует импульсы света в эквивалентные электрические импульсы. Таким образом, данные могут передаваться в виде света на большие расстояния.

Волоконно-оптический передатчик

Хотя в первых телекоммуникационных волоконно-оптических системах использовались большие лазеры, сегодня можно использовать различные полупроводниковые устройства. Наиболее часто используемыми устройствами являются светоизлучающие диоды, светодиоды и полупроводниковые лазерные диоды.

Простейшим передающим устройством является светодиод. Его главное преимущество заключается в том, что он дешев, и это делает его идеальным для недорогих приложений, где необходимы только короткие тиражи. Однако они имеют ряд недостатков. Во-первых, они предлагают очень низкий уровень эффективности. Только около 1% входной мощности поступает в оптическое волокно, а это означает, что для обеспечения достаточного количества света для передачи на большие расстояния потребуются драйверы высокой мощности. Другим недостатком светодиодов является то, что они производят так называемый некогерентный свет, охватывающий относительно широкий спектр. Обычно ширина спектра составляет от 30 до 60 нм. Это означает, что любая хроматическая дисперсия в волокне будет ограничивать пропускную способность системы.

Благодаря своим характеристикам светодиоды в основном используются в локальных сетях, где скорость передачи данных обычно находится в диапазоне 10–100 Мбит/с, а расстояние передачи составляет несколько километров.

Там, где требуются более высокие уровни производительности, т. е. необходимо, чтобы оптоволоконная линия могла работать на больших расстояниях и с более высокими скоростями передачи данных, используются лазеры. Несмотря на более высокую стоимость, они имеют ряд существенных преимуществ. Во-первых, они способны обеспечить более высокий уровень выходного сигнала, а в дополнение к этому световой поток является направленным, что обеспечивает гораздо более высокий уровень эффективности передачи света в оптоволоконный кабель. Обычно эффективность связи с одномодовым волокном может достигать 50%. Еще одним преимуществом является то, что лазеры имеют очень узкую полосу спектра из-за того, что они производят когерентный свет. Эта узкая спектральная ширина позволяет лазерам передавать данные с гораздо более высокой скоростью, поскольку модовая дисперсия менее заметна. Другое преимущество заключается в том, что полупроводниковые лазеры можно модулировать непосредственно на высоких частотах из-за короткого времени рекомбинации носителей в полупроводниковом материале.

Лазерные диоды часто модулируются напрямую. Это обеспечивает очень простой и эффективный метод передачи данных в оптический сигнал. Это достигается за счет управления током, подаваемым непосредственно на устройство. Это, в свою очередь, изменяет световой поток лазера. Однако для очень высоких скоростей передачи данных или очень больших расстояний более эффективно использовать лазер с постоянным выходным уровнем (непрерывная волна). Затем свет модулируется с помощью внешнего устройства. Преимущество использования внешних средств модуляции заключается в том, что они увеличивают максимальное расстояние связи, поскольку устраняется эффект, известный как лазерный чирп. Этот чирп расширяет спектр светового сигнала и увеличивает хроматическую дисперсию в оптоволоконном кабеле.

Волоконно-оптический кабель

Полную информацию и описание волоконно-оптических кабелей можно найти в отдельной статье/руководстве в этом разделе веб-сайта. По сути, оптоволоконный кабель состоит из сердцевины, вокруг которой находится еще один слой, называемый оболочкой. Снаружи это защитное внешнее покрытие.

Волоконно-оптические кабели работают, потому что показатель преломления их оболочки несколько ниже, чем у жилы. Это означает, что свет, проходящий по сердцевине, подвергается полному внутреннему отражению, когда достигает границы сердцевина/оболочка, и, таким образом, он удерживается внутри сердцевины оптического волокна.

Повторители и усилители

Существует максимальное расстояние, на которое могут передаваться сигналы по оптоволоконным кабелям. Это ограничивается не только затуханием в кабеле, но и искажением светового сигнала по кабелю. Для преодоления этих эффектов и передачи сигналов на большие расстояния используются повторители и усилители.

Можно использовать оптико-электрические повторители. Эти устройства преобразуют оптический сигнал в электрический формат, где его можно обработать, чтобы убедиться, что сигнал не искажен, а затем преобразовать обратно в оптический формат. Затем он может быть передан по следующему состоянию оптоволоконного кабеля.

Альтернативным подходом является использование оптического усилителя. Эти усилители напрямую усиливают оптический сигнал без необходимости обратного преобразования сигнала в электрический формат. Усилители состоят из отрезка оптоволоконного кабеля, легированного редкоземельным минералом эрбием. Затем обработанный оптоволоконный кабель освещается или накачивается светом с более короткой длиной волны от другого лазера, что служит для усиления передаваемого сигнала.

Ввиду значительно меньшей стоимости волоконно-оптических усилителей по сравнению с ретрансляторами, усилители используются гораздо шире. Большинство повторителей были заменены, и в наши дни практически во всех новых установках используются усилители.

Приемники

Свет, проходящий по оптоволоконному кабелю, необходимо преобразовать в электрический сигнал, чтобы его можно было обработать и извлечь передаваемые данные. Компонент, лежащий в основе приемника, — фотодетектор. Обычно это полупроводниковый прибор, который может представлять собой p-n переход, p-i-n фотодиод или лавинный фотодиод. Фототранзисторы не используются, потому что они не имеют достаточного быстродействия.

После того, как оптический сигнал от оптоволоконного кабеля был подан на фотодетектор и преобразован в электрический формат, он может быть обработан для восстановления данных, которые затем могут быть переданы в конечный пункт назначения.

Волоконно-оптическая передача данных обычно используется для линий телекоммуникационной сети на большие расстояния и для высокоскоростных локальных сетей. В настоящее время оптоволокно не используется для доставки услуг на дом, хотя это является долгосрочной целью для многих телекоммуникационных компаний. Используя здесь оптоволоконные кабели, доступная пропускная способность для новых услуг будет значительно выше, а вероятность увеличения доходов увеличится. В настоящее время его стоимость нецелесообразна, хотя это, вероятно, произойдет в среднесрочной перспективе.

Беспроводная и проводная связь Темы:
Основы мобильной связи 2G GSM 3G УМТС 4G LTE 5G Wi-Fi IEEE 802. 15.4 Беспроводные телефоны стандарта DECT NFC-коммуникация ближнего поля Основы работы в сети Что такое облако Ethernet Серийные данные USB СигФокс Лора VoIP SDN NFV SD-WAN
    Вернуться к разделу Беспроводное и проводное подключение

Использование оптоволоконной связи в сетевом видео

Оптоволокно уже давно является источником передачи информации в различных сетях связи. Телекоммуникации, аналоговая передача данных и т. д. — это сети связи, в которых в настоящее время используется технология оптоволоконной связи. Однако сетевое видео в первую очередь и традиционно зависело от медных кабелей. Теперь, с развитием волоконно-оптической технологии, сетевые видеосистемы используют технологию волоконно-оптической связи.
В этом техническом документе подробно представлен обзор сетевой видеосистемы, использование технологии оптоволоконной связи в сетевом видео и дополнительные требования к установке.

Обзор сетевого видео

Сетевое видео — это тип связи, который использует Интернет-протоколы (IP) для передачи видеосигнала. Эта технология аналогична другим технологиям IP-коммуникаций, таким как электронная почта, передача веб-информации, компьютерная телефония и т. д. Однако вместо данных по сценарию технология сетевого видео используется для передачи цифровых видео- или аудиосигналов. Это технология, которая предлагает доступ к открытым видеосистемам, интегрированным с такими функциями, как сетевое взаимодействие, интеллектуальные функции камеры, цифровые изображения и т. д.
Он может быть проводным или беспроводным, в любом случае он передает аудиопотоки и цифровые видеосигналы по интернет-протоколу (IP). Она также известна как технология видеонаблюдения на основе ИТ или технология IP-наблюдения. Чаще всего эта технология используется в сфере наблюдения, производства видео и т. д. В сочетании с технологией оптоволоконной связи она известна как технология сетевого видео на основе оптоволокна.

Узнайте о оптоволоконной связи

Волоконно-оптические кабели состоят из волокон, которые в основном представляют собой пластиковые или чистые стеклянные нити. Волокно может иметь тонкую или крупную сердцевину, покрытую прозрачным материалом. Это волокно с оболочкой действует как световой туннель, который облегчает вход и выход света. Световые свойства не изменятся, даже если волокно скручено или согнуто. Это связано с тем, что оболочка и сердцевина защищены несколькими другими покрытиями.
Волокно с тонкой сердцевиной известно как одномодовое волокно с диаметром сердцевины 8 микрометров. Одномодовое волокно может передавать лазерное излучение с длиной волны от 1300 до 1550 нм. Тонкая сердцевина этих кабелей означает, что они могут поддерживать распространение только в одном направлении. Это однонаправленное распространение сводит к минимуму затухание и улучшает их полезность для передачи на большие расстояния.
Многомодовые волокна имеют большой диаметр сердцевины от 50 до 100 микрометров и более. Они могут передавать лазерное излучение в диапазоне от 850 до 1300 нм. Многомодовые волокна могут поддерживать множественное распространение, что создает высокое затухание. В связи с этим их использование ограничивается сетями связи ближнего действия. Многомодовые волокна также являются отличным выбором для приложений с высокой мощностью.

Обзор волоконной оптики в сетевом видео

Сегодня волоконно-оптические кабели быстро заменяют медные кабели при передаче видеосигнала. Однако есть несколько сетей, в которых до сих пор используются медные кабели. В таких сетях IP-камеры могут быть интегрированы с оптоволоконными кабелями с использованием промежуточных устройств, таких как преобразователи меди в оптоволокно.
В дополнение к этому, связующими компонентами интеграции оптоволокна в сетевое видео являются сменные модули малого форм-фактора (SFP), преобразователи, кодировщики и т. д. Один или несколько таких связующих компонентов используются для интеграции IP-камер с оптоволоконная сеть. Эти компоненты обеспечивают соединение между передатчиком видеосигнала и приемником видеосигнала через оптоволоконные кабели.
Обсуждение фундаментальных и промежуточных компонентов оптоволоконной связи в сетевой видеосистеме выглядит следующим образом.

Основные компоненты оптоволоконной сети связи с сетевой видеосистемой

Сетевая видеосистема с оптоволоконной интеграцией состоит из следующих трех элементов:

• Устройство-источник: Цифровые видеосигналы для передачи через сетевую видеосистему обеспечиваются устройствами-источниками. В сетевой видеосистеме источниками являются сетевые камеры. Сетевые камеры выполняют захват изображения в системе наблюдения или камеры и далее передают видеосигналы. Здесь камера подключается к медиаконвертерам с разъемом для модуля SFP. Модули вставляются в этот слот и преобразуют сигнал данных, полученный от источника, в оптический сигнал.
• Волоконно-оптические кабели: Волоконно-оптические кабели представляют собой элементы моста или элементы передачи, которые передают эти цифровые сигналы. В зависимости от эксплуатационных требований типы оптоволоконных кабелей могут различаться. Рабочими требованиями могут быть конкретное расстояние передачи, скорость передачи данных, уровень сигнала и совместимость промежуточных устройств. Сетевая видеосистема может работать в симплексном, полудуплексном или дуплексном режиме, передача осуществляется с использованием определенных типов волоконно-оптических кабелей.
• Приемное устройство: Сетевые видеосистемы состоят из панелей приемника или панелей мониторинга системы. Панель приемника собирает видеоданные, передаваемые по оптоволоконным кабелям, и далее отслеживает или обрабатывает их в соответствии с эксплуатационными требованиями. Приемное устройство подключено к сетевому коммутатору со слотом SFP для модуля SFP. Этот модуль подключает сигнал к приемному устройству или устройствам, которые могут быть монитором и видеомагнитофоном или любым из них. Модуль SFP преобразует оптические сигналы в электрические для передачи на принимающее устройство.

Эти три фундаментальных компонента или элемента сетевой видеосистемы дополнительно взаимосвязаны с помощью промежуточных компонентов.
Примечание: Для интеграции оптоволоконной связи в сетевую видеосистему требуются промежуточные компоненты для преобразования электрических сигналов в оптические и наоборот. Преобразование необходимо, поскольку IP-камеры передают захваченные изображения и цифровые видео/аудиоданные в виде электрического сигнала. Волоконная оптика требует оптических сигналов, поэтому на приемном конце оптоволоконного кабеля необходимо преобразование электрического сигнала в оптический. С другой стороны, оптоволоконный кабель передает видеоданные в оптическом формате, но для панелей мониторинга требуется электрическая форма сигналов. На этом этапе обратное преобразование выполняется с использованием промежуточных устройств, таких как медиаконвертеры.

Узнайте об общих промежуточных и основных компонентах видеосистемы оптоволоконной сети связи

Ниже приведены промежуточные устройства, используемые в сетевой видеосистеме при интеграции с технологией оптоволоконной связи.

• Модули SFP: Подключаемые модули малого форм-фактора (SFP) являются одним из наиболее распространенных типов промежуточных устройств в оптоволоконных сетях. Модуль SFP представляет собой совокупность приемопередатчика и приемника. Модуль SFP получает электрический сигнал на входе и преобразует его в оптический сигнал на стороне источника, а на стороне приемника преобразует его в электрический сигнал. Модули SFP обычно имеют два порта, один из которых предназначен для витого медного кабеля, а другой — для оптоволоконного кабеля. В современных IP-камерах встроены модули SFP, что обеспечивает простоту подключения медных и оптоволоконных кабелей. Эти модули SFP производятся в соответствии с соглашением с несколькими источниками (MSA), поэтому они являются высоконадежными типами промежуточных компонентов в сетевых видеосистемах с оптоволоконными кабелями.
• Кодировщики видео : Кодировщики видео — это устройства, которые преобразуют аналоговые сигналы в цифровые сигналы или цифровой сигнал в другой формат цифровых сигналов. Они широко используются там, где используются аналоговые сетевые камеры, а цифровые сигналы должны передаваться по оптоволоконным кабелям. Для сетевой видеосистемы используются видеокодеры, если она выдает выход на телевизоры, устройства цифрового вещания, системы мониторинга и т. д.
• 9Медиаконвертеры 0143: Медиаконвертеры являются одними из наиболее часто используемых промежуточных устройств в видеосетях с медным соединением в оптоволокно. Медиаконвертеры переводят электронные данные в оптический формат и наоборот. Он имеет слот Ethernet или слот PoE для подключения витой пары от сетевой камеры и порт SFP для подключения оптоволоконного кабеля. В сетевой видеосистеме медиаконвертеры могут использоваться в различных конфигурациях. Гирляндная сеть, преобразование сети стека и т. д. являются распространенными типами конфигураций в сетевой видеосистеме.
• Сетевые коммутаторы : Сетевые коммутаторы — это устройства, которые направляют и инициируют передачу сигнала на определенное устройство в сетевой видеосистеме. Сетевой коммутатор собирает данные от источника, а затем обеспечивает передачу на принимающие устройства с выделенными IP-адресами. Сетевые коммутаторы бывают двух типов, а именно управляемые и неуправляемые сетевые коммутаторы. Управляемые сетевые коммутаторы используются в сетевой видеосистеме для управляемой передачи видео. Неуправляемые сетевые коммутаторы могут использоваться для заранее определенного пути передачи видео.
• Сетевой видеорегистратор (NVR): Сетевой видеорегистратор (NVR) больше похож на промежуточную технологию, используемую для соединения всех IP-камер в рамках одной сетевой видеосистемы. NVR — это специализированная система видеозахвата, работающая на встроенной операционной системе. Эта система обеспечивает программный захват и хранение видео для сетевых видеосистем. Часто сети наблюдения с IP-камерами поддерживаются сетевым видеорегистратором, настроенным для записи и хранения видеоданных.

Примечание: Перечисленные выше промежуточные компоненты могут использоваться в соответствии с системными требованиями. Не обязательно использовать все промежуточные компоненты в одной сетевой видеосистеме с оптоволокном. В зависимости от требований приложения оператор может по своему усмотрению выбрать один или несколько из перечисленных промежуточных компонентов.

Преимущества использования оптоволокна в сетевом видео

Технология волоконно-оптических сетей связи проложила себе путь в несколько отраслей. Телекоммуникации, медицинское оборудование, информационные технологии и многие другие отрасли промышленности приняли волоконно-оптическую технологию в качестве своей основной технологии связи. В этих отраслях оптоволоконные соединения используются для передачи аудио и видео. Эти соединения поддерживают связь, освещение и передачу данных. Когда работа из дома становится необходимостью, оптоволоконная связь здесь, чтобы сказать. Какую ценность добавляет оптоволоконная оптика к таким сетям? Следующие указатели на преимущества помогут вам лучше понять это.

• Возможность передачи на большое расстояние: Волоконно-оптические кабели признаны поддерживающими передачу сигнала на большие расстояния. В сетевой видеосистеме может возникнуть потребность в передаче данных с IP-камер на большие расстояния в центр управления видеонаблюдением. Как правило, если в сетевых видеосистемах используется передача по медному кабелю, передача сигнала требует частого усиления для обеспечения передачи на большие расстояния. С другой стороны, в оптоволокне минимальное затухание обеспечивает мощность сигнала от принимающего конца до передающего конца. Таким образом, без необходимости усиления оптоволоконные кабели могут передавать видео- или аудиосигналы на расстояние до 70 км. Диапазон дальности передачи сигнала варьируется при передаче по оптоволокну от 10 до 70 км в зависимости от типа оптоволоконного кабеля. Максимальная скорость передачи в оптоволоконной связи составляет 10000 Мбит/сек. Хотя в зависимости от типа цифровых данных, сжатых или несжатых, скорость передачи может различаться.
• Невосприимчивость к помехам: Волоконно-оптические сети связи невосприимчивы к изменениям окружающей среды, электромагнитным сигналам, радиочастотам, шуму и т. д. Благодаря таким преимуществам волоконно-оптических кабелей сетевую видеосистему удобно использовать в тактических приложениях. Поскольку камеры наблюдения часто подвергаются воздействию суровых внешних условий, оптоволокно обеспечивает защиту от сетевой видеосистемы. Использование оптоволоконных кабелей в сетевой видеосистеме позволяет избежать помех при передаче данных. Часто при передаче по медному кабелю на интенсивность видеосигнала влияют такие факторы, как колебания температуры, внешние шумы, влажность и т. д. В результате помех видеосигнал теряет силу, что в дальнейшем приводит к потере данных. Однако в оптоволоконных кабелях помех нет, поэтому потеря данных в сетевой видеосистеме, интегрированной с технологией оптоволоконной связи, незначительна.
• Защита данных: Поскольку сетевая видеосистема используется для передачи цифрового видеосигнала от одного пункта назначения к другому, она представляет угрозу вторжения третьих лиц. Он подвержен таким проблемам, как кража данных и непрошеное вторжение оператора. Однако оптоволоконная технология также невосприимчива к вторжению третьих лиц. Поэтому, если сетевая видеосистема использует оптоволоконные кабели, посторонние злоумышленники не имеют доступа, что обеспечивает защиту от кражи данных. Поэтому, используя оптоволокно в сетевых видеосистемах, можно защитить конфиденциальные данные наблюдения от запрещенных злоумышленников.

Схема установки оптоволокна, используемого в сетевой видеосистеме

Сетевые видеосистемы интегрируются с технологией оптоволоконной связи путем установки основных и промежуточных компонентов в определенной схеме установки.
Следующая схема установки принята для нескольких промышленных применений сетевых видеосистем с волоконно-оптической технологией.

• Свяжите все IP-камеры в сетевой видеосистеме с блоком настройки NVR. IP-камеры связаны между собой с помощью NVR через систему конфигурации программного обеспечения.
• Соедините выходной порт NVR с модулем SF/медиаконвертером/сетевым коммутатором с помощью совместимого оптоволоконного кабеля. Современные IP-камеры имеют встроенные SFP-модули, но если их нет, то можно использовать медиаконвертеры. Убедитесь, что количество каналов, поддерживаемых преобразователем, совместимо с количеством камер, которые необходимо интегрировать в сетевую видеосистему.
• Подключите выходной порт медиаконвертера или модуля SFP к сетевым коммутаторам с помощью другого оптоволоконного кабеля. Сетевые коммутаторы не являются обязательными, однако, если необходимо создать управляемую сетевую видеосистему, необходимо использовать сетевые коммутаторы. Управляемые сетевые коммутаторы могут использоваться для сложных видеосетей, где оператору требуется мониторинг, контроль и модификация передачи видео. Неуправляемые коммутаторы могут использоваться для заранее определенных систем передачи видео.
• Далее соедините панель приемника и сетевой коммутатор с помощью кабеля. На панели приемника может быть несколько устройств отображения, устройства видеонаблюдения, экраны отображения в режиме реального времени и т. д. Если есть необходимость в отображении видео на нескольких устройствах, между сетевыми коммутаторами и панелями приемника можно использовать видеомультиплексор.

На этом монтаж сетевых видеосистем с волоконно-оптическими сетями связи завершен.

Заключение

Благодаря особым преимуществам оптоволокна в сетевых видеосистемах используется оптоволоконная технология связи вместо традиционных медных кабелей. Сетевые видеосистемы в идеале представляют собой технологию передачи видео на основе интернет-протокола (IP). В этом техническом документе подробно обсуждаются сетевые видеосистемы с волоконной оптикой. Подробно рассмотрены обзор систем сетевого видео, компоненты, необходимые для установки сетевого видео с оптоволоконным кабелем, и процедура установки. Чтобы узнать больше о продуктах, используемых для установки сетевого видео с оптоволоконным кабелем, посетите https://www.versitron.com/.

Похожие блоги

• Несколько проверенных способов защитить оптоволоконную сеть от хакеров
• NAS против сервера: что подходит именно вам?
• Основные причины, почему проводные сети лучше беспроводных?
• Fast Ethernet против Gigabit Ethernet: подробный анализ их различий
• Система камер Wi-Fi или PoE, какую выбрать и почему?
• Какие популярные технологии локальных сетей используются сегодня?
• Узнайте подробности о MULTIGIG Ethernet и его полезности
• Что такое задержка в сети и как ее минимизировать?
• Знать применение промышленного сетевого оборудования в дорожном и транспортном сегменте
• Узнайте о преимуществах модульного ЦОД для малого и среднего бизнеса
• Изучите способы обнаружения и устранения проблем в оптоволоконных сетях
• Плохая погода и молния могут повлиять на ваши приложения видеонаблюдения IP и камеры видеонаблюдения

Преимущества волоконно-оптических кабелей | Блог системного анализа

Ключевые выводы

• Плотность данных на оптическое волокно намного выше, чем при традиционной передаче по проводнику, и имеет больше пакетов данных.

• Оптоволоконная связь имеет такие преимущества, как высокоскоростная передача данных, безопасность данных и надежность данных.

• Волоконно-оптические кабели имеют более высокую пропускную способность, чем кабели с медными жилами.

Переход от проводников к оптическим волокнам знаменует собой период перехода системы связи к высокоскоростной, междугородной, надежной системе с высокой целостностью сигнала. Оптоволоконная технология изменила скорость связи и представила самую быструю систему передачи цифровых данных.

Основные преимущества оптических волокон заключаются в том, что они помогают современным системам связи свести к минимуму ухудшение сигнала и электромагнитные помехи. Давайте подробнее рассмотрим эти волокна и то, что делает их такими полезными.

Оптоволоконная связь

При оптоволоконной связи данные передаются как источник света с одной длиной волны. Электрические сигналы, преобразованные в этот источник света, могут передаваться на большие расстояния с большей мощностью и меньшими искажениями. Плотность данных на оптическое волокно намного выше, чем при традиционной передаче по проводнику, и имеет больше пакетов данных.

Система оптоволоконной связи преобразует входные электрические сигналы в свет на стороне передатчика. Этот тип системы поддерживает только цифровые данные. Аналоговые сигналы данных преобразуются в цифровые сигналы с помощью схемы кодера или преобразователя. Источник света быстро включается и выключается при приеме цифрового сигнала и несет те же данные, что и входные электрические сигналы.

На приемном конце используются световые детекторы для приема световых сигналов от оптического волокна. Обычно приемник состоит из электронных усилителей с фотоприемниками. Кремниевые и германиевые диоды являются типичными фотодетекторами в оптоволоконной связи. Цифровые сигналы от усилителей подаются напрямую в пункт назначения. Если целевому адресату требуются аналоговые сигналы, для преобразования используются декодеры.

Преимущества оптоволоконной связи

Интернет-коммуникации, кабельное телевидение и системы телевизионного вещания выигрывают от использования волоконно-оптических технологий в передаче сигнала. К преимуществам оптоволоконной связи относятся:

• Высокоскоростная передача данных
• Безопасность данных
• Достоверность данных

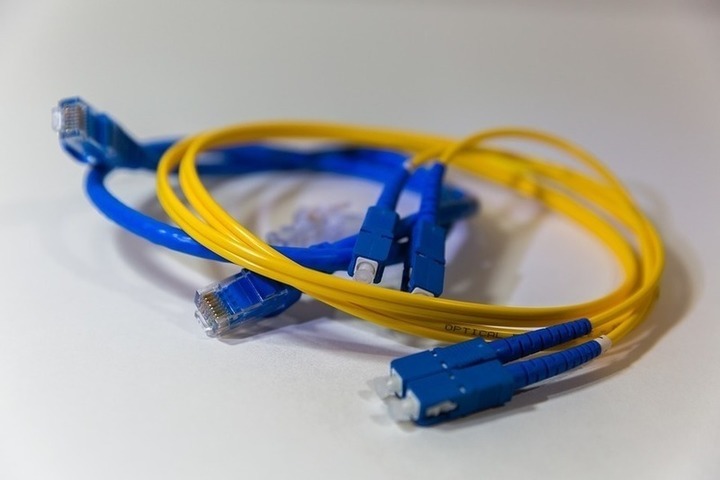

Волоконно-оптические кабели

Наиболее важным элементом оптоволоконной связи являются оптические волокна. Это прозрачные волокна из стекла, которые распространяют световые волны между передающим и принимающим концами. Существует три типа оптоволоконных кабелей:

1. Одномодовые оптоволоконные кабели — Одномодовые оптоволоконные кабели пропускают через себя только одну длину волны. Этот тип оптоволоконного кабеля используется в системах передачи, где требуется низкое затухание и малая дисперсия.
2. Многомодовые волоконно-оптические кабели — В многомодовых волоконно-оптических кабелях несколько путей обеспечивают передачу на нескольких длинах волн. Диаметр сердцевины многомодовых оптических волокон больше, чем у одномодовых волоконно-оптических кабелей. Двумя типами многомодовых волокон являются многомодовые волокна со ступенчатым показателем преломления и многомодовые волокна с плавным показателем преломления. Многомодовые оптоволоконные кабели обычно используются для связи на короткие расстояния.
3. Пластиково-стеклянное волокно — Пластиковое стекловолокно представляет собой массивное стекловолокно со ступенчатым индексом сердцевины. Эти кабели подходят для соединения света от нескольких источников, и их соединение требует меньшей точности. Пластиковые стекловолокна долговечны и в основном используются в низкоскоростных линиях связи на короткие расстояния.

Преимущества волоконно-оптических кабелей

1. Волоконно-оптические кабели имеют более высокую пропускную способность, чем кабели с медными жилами. Одномодовые оптоволоконные кабели являются лучшими с точки зрения пропускной способности.
2. Безопасность данных является неотъемлемым свойством волоконно-оптических кабелей.
3. Электромагнитная устойчивость волоконно-оптических кабелей превосходна. При оптоволоконной связи не происходит прерывания передачи сигнала, перекрестных помех или ухудшения характеристик. Это преимущество волоконно-оптических кабелей делает их подходящими для электронной и промышленной среды.
4. Высокая пропускная способность волоконно-оптических кабелей эквивалентна пропускной способности сотен проводниковых кабелей вместе взятых.
5. Волоконно-оптические кабели более долговечны, дешевле и легче, чем традиционные медные кабели.
