Основные этапы проектирования ВОЛС

Проектирование волоконно-оптической линии связи (ВОЛС) включает в себя несколько последовательных этапов:

1. Выбор стандарта или протокола связи
2. Определение типа оптического волокна
3. Составление схемы ВОЛС
4. Подбор дополнительных компонентов
5. Расчет затухания сигнала
6. Документирование проектных решений

Рассмотрим каждый этап более подробно.

Выбор стандарта или протокола связи

Выбор стандарта зависит от требуемой скорости передачи данных и длины линии связи. Основные стандарты для ВОЛС описаны в документе ISO/IEC 11801:2017. Он содержит рекомендации для различных типов сетей:

• Корпоративные сети
• Промышленные сети
• Домашние сети
• Центры обработки данных

В стандарте приведены таблицы соответствия длины линии и скорости передачи данных. Например, для скорости 1000 Мбит/с на расстоянии до 500 м подходит многомодовое волокно OM2.

Определение типа оптического волокна

Тип волокна выбирается в соответствии с выбранным стандартом. Основные типы оптических волокон:

• Многомодовое волокно (OM1, OM2, OM3, OM4, OM5)
• Одномодовое волокно (OS1, OS2)

Многомодовое волокно применяется на коротких дистанциях (до 2 км), одномодовое — на длинных линиях связи.

Составление схемы ВОЛС

На этом этапе разрабатывается топология сети и определяются точки подключения оборудования. Схема должна учитывать:

• Расположение зданий и помещений
• Трассы прокладки кабеля
• Размещение кроссового оборудования
• Подключение активного сетевого оборудования

Подбор дополнительных компонентов

Кроме оптического кабеля, для построения ВОЛС требуются:

• Оптические кроссы
• Оптические муфты
• Оптические патч-корды
• Оптические разъемы
• Сплайс-кассеты
• Оптические адаптеры

Выбор компонентов зависит от типа волокна, условий эксплуатации и требований к надежности.

Расчет затухания сигнала

Для каждого участка ВОЛС необходимо рассчитать бюджет мощности — допустимое затухание сигнала. Учитываются следующие факторы:

• Километрическое затухание волокна
• Потери на сварных соединениях
• Потери на разъемных соединениях
• Потери на изгибах кабеля

Суммарное затухание не должно превышать допустимых значений для выбранного стандарта связи.

Документирование проектных решений

На завершающем этапе оформляется проектная документация, включающая:

• Пояснительную записку
• Схемы ВОЛС
• Спецификацию оборудования и материалов
• Результаты расчетов
• Рекомендации по монтажу и эксплуатации

Качественно выполненный проект ВОЛС позволяет создать надежную и высокоскоростную систему передачи данных, отвечающую современным требованиям.

Особенности проектирования ВОЛС для различных условий

При проектировании ВОЛС необходимо учитывать специфику конкретного объекта и условия эксплуатации. Рассмотрим некоторые особенности:

Проектирование городских ВОЛС

Для городских сетей характерны:

• Прокладка кабеля в существующей канализации
• Необходимость согласования работ с городскими службами
• Высокая плотность абонентов
• Требования к эстетичности наружных конструкций

Проектирование магистральных ВОЛС

Особенности магистральных линий:

• Большая протяженность (сотни и тысячи километров)
• Необходимость усиления сигнала
• Прокладка кабеля вдоль автодорог и ЛЭП
• Повышенные требования к надежности

Проектирование ВОЛС для промышленных объектов

На промышленных предприятиях учитывают:

• Наличие агрессивных сред
• Электромагнитные помехи
• Вибрации и механические воздействия
• Широкий диапазон рабочих температур

Типичные ошибки при проектировании ВОЛС

Чтобы избежать проблем при реализации проекта, следует учитывать распространенные ошибки:

• Неправильный выбор типа волокна
• Недооценка влияния внешних факторов
• Отсутствие резерва по затуханию
• Несоблюдение требований к радиусам изгиба кабеля
• Экономия на качестве компонентов

Заключение

Проектирование ВОЛС — сложный процесс, требующий глубоких знаний и опыта. Правильно спроектированная оптоволоконная сеть обеспечивает высокую скорость передачи данных, надежность и возможность дальнейшего масштабирования. При разработке проекта важно учитывать все факторы и следовать рекомендациям стандартов.

Что такое оптическое волокно : простым языком про «оптику»

Сегодня в статье мы постараемся как можно подробнее и понятнее рассказать про оптическое волокно. Данный способ связи используется не только в интернете или связи сетей, но также в промышленности, медицине и многих других отраслях. В частности, мы говорим про волоконно-оптические линии связи или сокращенно ВОЛС.

По-другому и сокращённо, в кругах системах администратором в инженеров IT – ещё называют как «Оптика», хотя это не совсем верное название. Оптоволокно — это провод очень тонкого диаметра с круглым стержнем, по которому путём пучка света передается информация. Сам проводок имеет достаточно малые размеры. Длина электромагнитной волны начинается от 100 нм и заканчивается 1мм. Но чаще используют инфракрасный диапазон от 755 до 1550 нм.

Строение и передача данных

Строение достаточно простое в центре находится само ядро. Обычно ядро делается из кварцевого, стеклянного или полимерного волокна. Далее идёт оболочка и защитное покрытие. Примерное строение можно увидеть на картинке ниже.

Свет распространяется по закону Снеллиуса путём полного внутреннего преломления. Если сравнивать передачу данных с витой парой, то за счет частоты скорость передачи данных возрастает. Также есть и другой плюс, а именно параметр затухания. У оптоволокна также есть параметр затухания, но он в разы меньше чем у витой пары.

Витая пара при максимальных возможностях может передавать данные на расстоянии до 100 метров. При большем количестве передаваемых данных расстояние может уменьшаться. Также плюсом является защищённость от электромагнитного воздействия. Витая пара имеет такое строение, что при передаче без дополнительной фальгированной оплетки одну и ту же информацию передают сразу по двум проводкам. Именно поэтому и называется витая пара.

В результате в конце сигналы складываются, чтобы исключить помехи. В оптике за счет передачи данных пучком света дополнительный экран не нужен. Также за счет того, что в витой паре информация передаётся путем электрического импульса, для увеличения скорости нужен более толстый материал с большим сопротивлением. Толщина «оптики» в разы меньше стандартного сетевого кабеля.

Сама идея оптического кабеля – в передачи закодированной информации. Кодировка идёт в виде нулей и единиц – об этом я думаю знают все. К сожалению, компьютеры и другое подобные устройства могут пока понимать только подобные данные. Но, чтобы добиться максимального расстояние передачи луч должен постоянно отражаться внутри сердцевины.

Для этого в самом начале пытались использовать подобие зеркал. Из-за чего стоимость такого оптоволокна была бы не соизмерима велика. И тогда придумали использования второго слоя. Принцип достаточно просто, второй слой имеет другое строение и плотность из-за чего свет начинает отражаться.

Использования для передачи интернета

Когда-то давно, когда я был молод, а борода моя была короткой и редкой, в нашей стране был популярный aDSL интернет. То есть передача данных была именно по телефонным линиям. Как вы, наверное, догадались, связь при этом была отвратительная, а максимальная скорость у провайдера не превышала 500 Кбит в секунду. Постоянные лаги, высокий пинг, прерывания и конечно же заоблачная цена за интернет.

Вот тут-то все ждали, когда в нашей глуши проведут оптоволокно. Тогда никто толком не знал, что это такое. Даже прочесть в интернете об этом было дорого, так как за каждый мегабайт нужно было платить по 2 рубля. Но ходил слух, что с приходом этой технологии интернет станет дешевле и быстрее.

Прошло несколько лет и первую оптику, как помню – провела компания «Ростелеком». Скорость выросла, и цена стала приемлемой. Теперь телефонные кабеля стали свободны, а интернет гулял, там, где положено в оптической структуре. На данные момент почти во всех регионах и крупных городах – интернет передаётся путем оптического пучка. А вот до каждой квартиры от коммутаторов приёмников идёт витая пара.

Сейчас максимальная скорость по парно витому кабелю достигает 1 Гбит в секунду. Можно, конечно, использовать более дорогие кабеля типа Cat. 7, но они толще, дороже и не всё оборудование работает с подобными проводами. При использовании 2 пар или 4 проводов, скорость достигает 100 Мбит в секунду. При использовании 4 пар или 8 проводков – скорость может быть 1 Гбит в секунду.

У оптики при меньшем диаметре жилы, скорость будет в разы больше. Ну и как сказано было раньше надёжность передачи будет выше. Если кто, когда-нибудь протягивал сетевые кабеля, знает, что пучок из 8 кабелей помещается не в каждый кабель-канал. Оптика более компактная и она спокойно переносит внешнее воздействие и перепад температуры.

Сейчас провайдеры стали потихоньку переводить своих клиентов на оптику – то есть от коммутатора в подъезде уже идёт не витая пара, а «стекло». На практике это может немного сократить потери скорости, но на деле большого преимущества не даст. С другой стороны, при подключении крупного предприятия, которые активно использует интернет или свою корпоративную сеть – оптика может стать спасением при увеличении скорость выше 1 Гигабита.

Скорость передачи и дистанция – является выигрышным для «световода». Но как говорят инженеры и химики – они ещё работают над созданием идеальной сердцевины и оболочки. Таким образом естественное затухание электромагнитной световой волны будет меньше, а отражение от вторичного материала будет с большим процентом.

Волоконно-оптический кабель виды

17.09.2020

Начало производства волоконно-оптического кабеля (ВОК) стало подлинным прорывом в технологии передачи информации, позволившим приступить к массовому созданию высокоскоростных сетей и линий связи. Вначале высокая стоимость ограничивала широкое использование оптоволоконного кабеля. Совместные усилия разработчиков и производственников дали возможность сделать цену кабельной продукции рентабельной для конечных потребителей. Удешевление ВОК способствовало его применению в различных проектах от организации кабельной структурированной системы локальных инфосетей до строительства тысячекилометровых магистралей.





Волоконно-оптический кабель отличается целым рядом особенностей, определяющих его огромные функциональные возможности. Высокий потенциал ВОК достигается благодаря оптической среде передачи данных и особой конструкции оптического волокна.



Что такое волоконно-оптический кабель?



Волоконно-оптический кабель — это кабельное изделие, в котором полезные сигналы передаются по оптическим волокнам (ОВ), а не по медным жилам. Передача информации осуществляется в оптическом формате при помощи светового излучения.

В конструкцию ВОК входят от двух до нескольких сотен ОВ, количество которых зависит от назначения оптоволоконного кабеля. Оптоволокно производится из разных типов кварцевого стекла с добавлением определенных легирующих материалов, которые изменяют коэффициент преломления светового луча.



Конструкция волоконно-оптического кабеля



Конструкция ВОК изменяется в зависимости от его типа и назначения при общем сходстве отдельных конструктивных элементов. Познакомимся с особенностями кабельной конструкции на примере оптоволоконного кабеля, изображенного на рисунке.

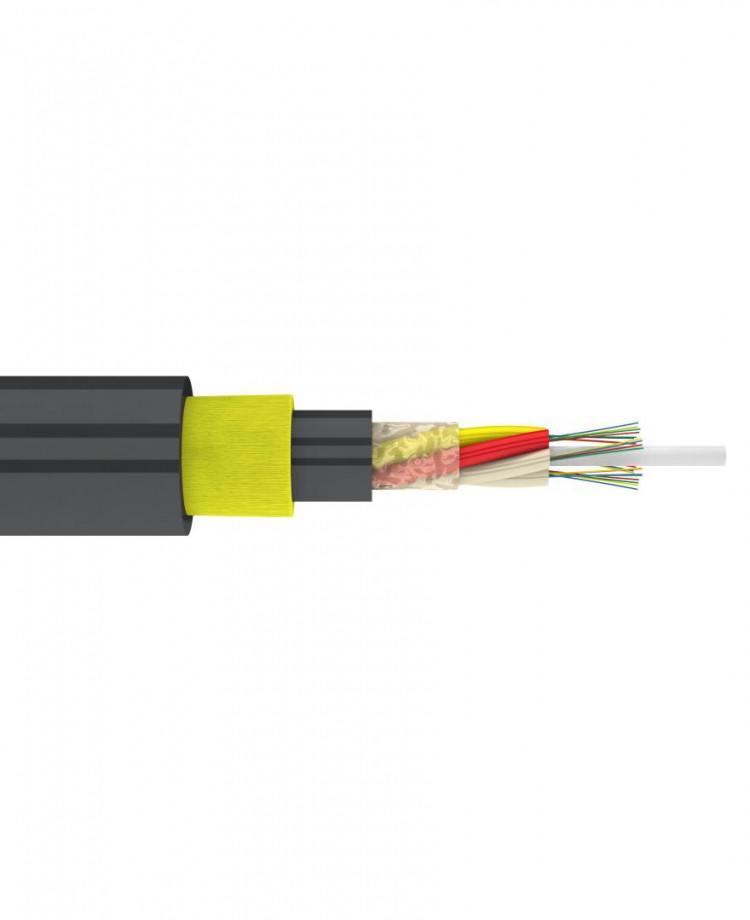

Волоконно-оптический кабель в разрезе



В центре конструкции виден силовой элемент из стеклопластикового прутка, предназначенный для демпфирования нагрузок, создаваемых при монтаже и эксплуатации. Волокна расположены внутри оптических модулей, оберегающих их от внешнего воздействия. Модули представляют собой пластиковые трубки, имеющие оптимальный диаметр для группирования нужного количества ОВ.

В состав ВОК входят один или несколько модулей, что зависит от общего числа волокон.

Модульное группирование оптических волокон и их цветовая маркировка намного облегчают идентификацию каждого конкретного оптоволокна при монтаже муфт и расшивке оптоволоконного кабеля на кроссе.

Оптические модули покрыты водоотталкивающим гелем, предохраняющим от проникновения влаги. Бандажная лента из полиэтилена фиксирует оптические модули и не дает вытечь гелевому наполнителю.

Внутренняя полиэтиленовая оболочка является буферным слоем, разделяющим оптические модули и армирующую броню. В данном примере бронирование выполнено стальной оцинкованной проволокой, надежно защищающей от грызунов и экстремальных нагрузок.

Важнейшим элементом защиты является внешняя оболочка из негорючего высокоплотного полиэтилена. От надежности наружного покрытия зависит длительность безотказного функционирования оптоволоконного кабеля, что диктует строгие требования к технологии его производства.



Принцип работы волоконно-оптического кабеля



Принцип работы волоконно-оптического кабеля базируется на передаче модулированного светового потока, инициируемого лазером или специальным светодиодом в составе оптического трансивера. Электрические сигналы преобразуются в свет на одном конце ВОК, передаются по оптоволокну и принимаются на другом конце кабеля. На приеме свет конвертируется в исходные электрические сигналы.

Разработчики оптического волокна нашли гениальное решение, разделив его на сердцевину и оболочку с разными показателями преломления света. Лазерное излучение проходит по сердцевине, отражаясь от оболочки, что способствует минимальным потерям мощности даже на протяженных магистралях. Физические параметры полученного световода легко рассчитываются, позволяя изготавливать оптоволоконные кабели с заданными характеристиками, предназначенные для решения конкретных задач.

Дальность распространения световых импульсов ограничивается затуханием и дисперсией. Причинами затухания в оптическом кабеле являются внутренние отражения, рассеяние и поглощение. Дисперсия приводит к искажению исходной формы сигналов, а именно к увеличению их длительности.

Современные ВОК имеют параметры, предоставляющие возможность передавать сигналы на расстояние до 100 км. Учитывая эти ограничения, на магистральных трактах через каждые 80 — 100 км устанавливаются регенерационные пункты, в которых полностью восстанавливается исходный сигнал. Таким образом, можно строить линии связи в несколько десятков тысяч километров.





Волоконно-оптические кабели разделяются на разные типы, что важно понимать при выборе ВОК для индивидуального проекта. Зная типовые особенности оптоволоконного кабеля, можно без труда подобрать наиболее подходящий вариант.



По виду оптоволокна



По виду оптоволокна ВОК подразделяются на одномодовые и многомодовые. Под модой понимается траектория распространения светового луча внутри световода. ОВ этих видов отличаются диаметром сердцевины и оболочки.

Световой луч вводят в оптическое волокно одним их двух способов:

• под нулевым углом — одномодовое волокно. Возникает лишь одна мода, распространяющаяся прямолинейно;
• под небольшим углом — многомодовое волокно. Образуются много мод, которые распространяются, многократно отражаясь от оболочки, и достигают точки приема за различное время.

Схема ввода светового луча в оптоволокно



Оптоволоконные кабели с одномодовыми волокнами обеспечивают повышенную дальность передачи без восстановления сигнала и лучшую пропускную способность. Для сравнения:

• одномодовое волокно — 100 км, до 200 Тбит/сек;
• многомодовое волокно — 500 м, до 10 Гбит/сек.

Очевиден вывод о эффективности применения одномодовых волоконно-оптических кабелей на магистралях связи большой протяженности и подключения удаленных сегментов высокоскоростных информационных сетей. Для мультимодовых ВОК находится применение при создании локальных кабельных сетей на небольшой территории.



По назначению



Специалисты выделяют несколько типов волоконно-оптических кабелей по назначению. Встречается аналогичное разделение по способу монтажа. В принципе, это одно и тоже, что нужно учитывать при выборе кабельной продукции. Основным отличием ВОК разных типов являются их конструктивные особенности, например, параметры внешней оболочки, наличие и материал брони/силовых элементов, огнестойкость, уровень защиты от влаги.



Для монтажа внутри зданий



Волоконно-оптические кабели внутри зданий монтируются в пространстве кабельных лотков и кабель-каналов от оптических кроссов до мест подключения абонентских устройств. Наружную оболочку ВОК производят из материалов с пониженным уровнем дымовыделения, не распространяющих горение, чтобы соблюсти требования противопожарной безопасности. Броня и силовые элементы, как правило, отсутствуют. Защитные функции выполняет армирование кевларовыми нитями.

Кабели характеризуются минимальным весом, небольшим радиусом изгиба. Количество ОВ может варьироваться от 2 до 24. В случае прокладки по помещениям с наличием агрессивной, пожароопасной или взрывоопасной среды применяются специализированные оптоволоконные кабели.



Для прокладки в канализации



Для прокладки в канализации и коллекторных сооружениях востребованы волоконно-оптические кабели с броней, выдерживающие большой уровень растягивающих и раздавливающих нагрузок. Виды бронирования:

• ленточное;
• проволочное — с 1 или 2 повивами.

Чаще применяется ленточное бронирование, которое выполняется в виде гладкой или гофрированной трубки из стали 0,1 — 0,2 мм. Гофрированная лента эффективнее противостоит грызунам и повышает гибкость кабельного изделия. Массивная проволочная броня выбирается в случае особо сложных условий окружающей среды.



Особое внимание уделяется кабельной оболочке, изготавливаемой из негорючего полиэтилена высокой плотности, выдерживающего значительные перепады температур. Оптические модули обязательно защищаются слоем водоотталкивающего геля. Такое решение отлично зарекомендовало себя в условиях влажной атмосферы канализации и коллекторов.



Для укладки в грунт



Укладка в грунт предполагает эксплуатацию волоконно-оптического кабеля в крайне агрессивной внешней среде и риск критических механических воздействий. Нередки случаи повреждений ВОК в результате работы тяжелой строительной техники, ошибочно организованной в охранной зоне на трассе оптоволоконной линии связи.



Для минимизации ущерба оптическим волокнам применяют кабели с мощной проволочной броней, имеющей один или два повива, очень редко с ленточной броней. Такой выбор становится понятен, если учитывать, что проволочное бронирование обеспечивает:

• максимальную нагрузку при растяжении — до 80 000 Ньютон/100 мм;
• допустимое раздавливающее усилие — до 4 000 Ньютон/1 см.

У ленточного бронирования эти показатели гораздо ниже: 2 700 Ньютон/100 мм и 500 Ньютон/1 см соответственно.

Сохранность ОВ от проникновения влаги, особенно в период дождей, обеспечивается надежной изоляцией оптических модулей гидрофобным гелеобразным наполнителем



Для воздушной подвески



Для воздушной подвески на опорах низковольтных и высоковольтных линий электропередачи, связи, освещения или между зданиями/сооружениями применяются самонесущие волоконно-оптические кабели. Название «самонесущие» хорошо отражает преимущество этого типа ВОК — отсутствие необходимости в использовании дополнительного стального троса для подвески кабеля.

Основными видами самонесущих ВОК являются:

• кабели круглого сечения — полностью диэлектрические, с силовым элементом из стеклопластиковых прутков или армирующих арамидных нитей. Это грамотный выбор для подвески на ЛЭП ввиду отсутствия металла в конструкции кабеля. Можно применять на протяженных пролетах ввиду небольшой парусности. Крепление ВОК выполняют арматурой, а соединение кабельных строительных длин — с помощью оптических муфт;
• кабели с сечением в форме цифры «восемь» — интересны наличием вынесенного силового элемента: стального троса или стеклопластикового стержня в изолированной оболочке.

ВОК со стальным тросом не допускается к подвеске на ЛЭП из-за высоковольтных наводок от электромагнитного поля, представляющих опасность для линейного персонала. Длина пролетов ограничивается 70 метрами из-за увеличенной парусности ВОК. Кабель монтируется в поддерживающих и натяжных зажимах, позволяющих добиться необходимого значения провеса.

Оптоволоконные самонесущие кабели могут эксплуатироваться в условиях крайнего севера и юга с температурными перепадами в пределах -60^О — +70^О. Оптические волокна надежно защищены гидрофобным гелем от воздействия осадков.





В завершение обзора волоконно-оптического кабеля сформулируем его основные преимущества:

• Увеличенная пропускная способность — до 2 Тбит/с (и более в перспективе).
• Экономические выгоды:
  • стоимость намного ниже по сравнению с «медным» кабелем;
  • требуется меньшее количество усилителей/регенераторов — одно устройство на 100 км. Для электрической линии связи нужен усилитель на каждые 5 км.
• Минимальный коэффициент шума.
• Устойчивость к любым помехам и наводкам.
• Малый вес и компактный объем.
• Пожарная безопасность.
• Взрывобезопасность.
• Невозможность злоумышленного съема информации.

Совокупность преимуществ оптоволоконного кабеля позволяет сделать вывод о его комплексном превосходстве над традиционным «медным» кабелем. ВОК выгоднее применять в проектах по организации информационных сетей любого масштаба и линий связи любой протяженности.
