Оптоволоконные каналы, его история и основные характеристики

18.01.2018

А.Г. Белл в 1880 году запатентовал фотофон – прибор для передачи голоса посредством светового сигнала с селеновым фотодетектором.
Первые коммерческие телефонные системы были созданы лишь в 1977 году и работали со скоростью 44,7 Мбит/с. Одномодовые волоконные кабели начали производиться в 1983 году. В 1990 году Линн Моллинер (Bellcore) продемонстрировал передачу данных со скоростью 2,5 Гбит/c на расстояние 7500 км (без промежуточных усилителей сигнала). В 1990 году в США суммарная протяженность оптических волокон составляла около 9000000 км. В 2000 году общая длина оптоволокон только в США превысила 30 миллионов километров. Оптоволоконные линии связи работают в частотном диапазоне 1013 – 1016 Гц, что на 6 порядков больше, чем в случае радиочастотных каналов (это обеспечивает пропускную способность 50000 Гбит/c). Но земная атмосфера является плохой средой для распространения света. По этой причине только разработка кремниевых волокон с низким коэффициентом поглощения в инфракрасном диапазоне (< 0,2 дБ/км) сделало возможным широкое распространение оптических каналов связи. Укладывается ~1000 км оптоволоконного кабеля в день. В настоящее время каналы обычно имеют пропускную способность ~1 Гбит/c и это связано с ограниченным быстродействием оборудования, преобразующего оптический сигнал в электрический и обратно. В ближайшие годы следует ожидать увеличения быстродействия таких устройств в 100-1000 раз. Учитывая, что


df = (cdl)/l2,
где
с — скорость света,
f — частота,
а l — длина волны.


Для наиболее популярного диапазона l = 1,3 m и dl = 0,17 m мы имеем df = ~30 ТГц.
В 2002 году компанией Zonu разработан фототрансивер (GBIC) на 1,25 Гбит/c для передачи и приема данных по одному и тому же волокну при длине волны 1310 нм. Для одномодового волокна расстояние передачи может составлять до 10 км. При длине волны 1550 нм достижимо расстояние передачи в 40 км. Разрабатывается вариант для скоростей передачи 2,5 Гбит/c


Оптоволоконное соединение гарантирует минимум шумов и высокую безопасность (практически почти невозможно сделать отвод). Пластиковые волокна применимы при длинах соединений не более 100 метров и при ограниченном быстродействии (<50 МГц). Вероятность ошибки при передаче по оптическому волокну составляет <10-10, что во многих случаях делает ненужным контроль целостности сообщений.
При построении сетей используются многожильные кабели (рис. 1; существуют и другие разновидности кабеля: например, двух- или четырех жильные, а также плоские). В верхней части рисунка [a] изображено отдельное оптоволокно, а в нижней [Б] сечение восьми жильного оптического кабеля. Свет (длина волны l ~ 1350 или 1500 нм) вводится в оптоволокно (диаметром d<100m) с помощью светоизлучающего диода или полупроводникового лазера. Центральное волокно покрывается слоем (клэдинг, 1А), коэффициент преломления которого меньше чем у центрального ядра (стрелками условно показан ход лучей света в волокне). Для обеспечения механической прочности извне волокно покрывается полимерным слоем (2А). Кабель может содержать много волокон, например 8 (1Б). В центре кабеля помещается стальной трос (3Б), который используется при прокладке кабеля. С внешней стороны кабель защищается (от крыс!) стальной оплеткой (2Б) и герметизируется эластичным полимерным покрытием.

Рис. 1. Сечение оптоволоконного кабеля


Существует несколько типов оптических волокон, обладающих различными свойствами. Они отличаются друг от друга зависимостью коэффициента преломления от радиуса центрального волокна. На рис. 2 показаны три разновидности волокна (А, Б и В). Буквами А и Б помечен мультимодовый вид волокон. Тип Б имеет меньшую дисперсию времени распространения и по этой причине вносит меньшие искажения формы сигнала. Установлено, что, придавая световым импульсам определенную форму (обратный гиперболический косинус), дисперсионные эффекты можно полностью исключить. При этом появляется возможность передавать импульсы на расстояние в тысячи километров без искажения их формы. Такие импульсы называются солитонами. При современных же технологиях необходимо использовать повторители через каждые 30 км (против 5 км для медных проводов). По сравнению с медными проводами оптоволоконные кабели несравненно легче. Так одна тысяча скрученных пар при длине 1 км весит 8 тонн, а два волокна той же длины, обладающие большей пропускной способностью, имеют вес 100 кг. Это обстоятельство открывает возможность укладки оптических кабелей вдоль высоковольтных линий связи, подвешивая или обвивая их вокруг проводников.

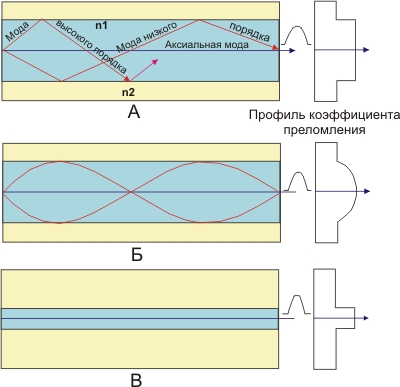

Рис.2. Разновидности оптических волокон, отличающиеся зависимостью коэффициента преломления от радиуса


Буквой В помечен одномодовый вид волокна (понятие мода связано с характером распространения электромагнитных волн). Мода представляет собой одно из возможных решений уравнения Максвелла. В упрощенном виде можно считать, что мода – это одна из возможных траекторий, по которой может распространяться свет в волокне. Чем больше мод, тем больше дисперсионное искажение формы сигнала. Одномодовое волокно позволяет получить полосу пропускания в диапазоне 50-100 ГГц-км. Типовое значение модовой дисперсии лежит в пределах от 15 до 30 нсек/км. Эта разновидность волокна воспринимает меньшую долю света на входе, за то обеспечивает минимальное искажение сигнала и минимальные потери амплитуды. Следует также иметь в виду, что оборудование для работы с одномодовым волокном значительно дороже. Центральная часть одномодового волокна имеет диаметр 3-10 m, а диаметр клэдинга составляет 30-125 m. Число мод, допускаемых волокном, в известной мере определяет его информационную емкость. Модовая дисперсия приводит к расплыванию импульсов и их наезжанию друг на друга. Дисперсия зависит от диаметра центральной части волокна и длины волны света. Число мод n равно для волокна типа А:



где,

d – диаметр центральной части (ядра),
a – численная апертура волокна,
а l – длина волны
.


Волокно с диаметром центральной части волокна 50 m поддерживает 1000 мод. Для волокна типа Б (рис. 3.2.2) значение n в два раза меньше. Численная апертура А равна

где,
n1 (~1,48) и n2 (~1,46), соответственно, коэффициенты преломления ядра и клэдинга.


Величина А определяет ширину входного конуса волокна q (телесный угол захвата входного излучения) q= arcsinA (~3,370).
Очевидно, что чем больше длина волны, тем меньше число мод и меньше искажения сигнала. Это, в частности, является причиной работы в длинноволновом инфракрасном диапазоне. Но даже для одной и той же моды различные длины волн распространяются по волокну с разной скоростью. Волокно со сглаженным профилем показателя преломления имеет дисперсию 1 нсек/км и меньше. Это, в частности, связано с тем, что свет в перефирийных областях волокна с большей длиной траектории движется быстрее (там ведь меньше коэффициент преломления). Одномодовый режим реализуется тогда, когда длина волны вета становится сравнимой с диаметром ядра волокна. Длина волны, при которой волокно становится одномодовым, называется пороговой. Волокно с диаметром 50 микрон может поддерживать до 1000 мод. В отличие от многомодового волокна, в одномодовом — излучение присутствует не только внутри ядра. По этой причине повышаются требования к оптическим свойствам клэдинга. Для многомодового волокна требования к прозрачности клэдинга весьма умеренны. Затуханием обычно называется ослабление сигнала по мере его движения по волокну. Оно измеряется в децибелах на километр и варьируется от 300 дБ/км для пластиковых волокон до 0,21 дБ/км – для одномодовых волокон. Полоса пропускания волокна определяется дисперсией. Приближенно полосу пропускания одномодового волокна можно оценить согласно формуле.


BW = 0,187/(Disp*SW*L),
где,
Disp – дисперсия на рабочей длине волны в сек на нм и на км;
SW — ширина спектра источника в нм;M
L — длина волокна в км;


Если диаметр источника света не соответствует диаметру ядра волокна, то потери света, связанные с геометрическим рассогласованием могут быть охарактеризованы следующей формулой.
Потеридиам = 10log10(Диаметрволокна/Диаметристочника)2
Потерь нет, когда волокно имеет диаметр больше диаметра источника света. Если числовая апертура источника больше апертуры волокна, то потери света составят:

Потеридиам = 10log10(Aволокна/Aисточника)2
Помимо дисперсии быстродействие оптического канала ограничивается шумами. Шумы имеют две составляющие: дробовой и тепловой шум. Дробовой шум определяется соотношением:


isn2= 2eiB,
где,
е – заряд электрона,
i – средний ток, протекающий через приемник,
В – ширина полосы пропускания приемника.


Типовое значение дробового шума составляет 25 нА при температуре 25 градусов Цельсия. Тепловой шум характеризуется соотношением:


isn2=(4kTB)/RL,
где,
k – постоянная Больцмана,
Т – температура по шкале Кельвина,
В – ширина полосы пропускания приемника,

RL — сопротивление нагрузки.


При полосе в 10 МГц и температуре 298 0К эта составляющая шума равна 18 нА. Одной из составляющих теплового шума является темновой ток, который возрастает на 10% при росте температуры на 1 градус.
Чувствительность приемника задается квантовой эффективностью, которая характеризует отношение числа первичных электронно-дырочных пар к числу падающих на детектор фотонов. Этот параметр часто выражается в процентах (реже в амперах на люмен). Так, если на каждые 100 фотонов приходится 60 пар электрон-дырка, то квантовая эффективность равна 60%. Чувствительность фотодетектора R может быть вычислена на основе квантовой чувствительности. R= (nel)/hc, где е – заряд электрона, h – постоянная Планка, с – скорость света l — длина волны, а n — квантовая чувствительность.
Источники излучения инжектируемого в волокно имеют конечную полосу частот. Так светоизлучающие диоды излучают свет с шириной полосы 35 нм, а лазеры 2-3 нм (лазеры имеют, кроме того, более узкую диаграмму направленности, чем диоды). Характеристики светодиодов и инжекционных лазерных диодов приведены в таблице 1.

Таблица 1. Характеристики светодиодов и инжекционных лазерных диодов

Время нарастания фотодиода ограничивает быстродействие системы. Не малую роль играет и уровень шумов на входе приемника. При этом световой импульс должен нести достаточно энергии (заметно больше уровня шума), чтобы обеспечить низкий уровень ошибок. В таблице 2 приведены характеристики оптических приемников.

Таблица 2. Характеристики оптических приемников

Поглощение света в волокне происходит по нескольким причинам. Поглощение в собственно стекле волокна падает с частотой, в то время как потери из-за рассеяния на дефектах стекла (релеевское рассеяние) с увеличением частоты растет. При сгибании волокна поглощение увеличивается. По этой причине следует избегать малых радиусов изгиба (кроме всего прочего это может привести и к обрыву). В результате потери света в волокне обычно лежит в диапазоне (2-5) дБ/км для длин волн 0,8 – 1,8 m. Зависимость поглощения света в волокне от длины волны показана на рис. 3. Используемые диапазоны отмечены на рисунке зеленым цветом. Все эти диапазоны имеют ширину 25000-30000 ГГц.

Рис. 3. Зависимость поглощения света в волокне от длины волны


Из рисунка видно, что минимумы поглощения приходятся на 1300 и ~1500 нм, что и используется для целей телекоммуникаций. При длине волны 1300 нм дисперсия скоростей распространения различных длин волн минимальна. Диапазон ~850 нм характеризуется высоким поглащением, но он привлекателен тем, что как лазеры, так и электроника могут быть изготовлены из одного материала (арсенида галлия). Используемые оптические диапазоны выделены зеленым цветом. Зависимость дисперсии от длины волны показана на рис. 4.



Рис. 4. Зависимость дисперсии от длины волны


Из рисунка видно, что в области ниже 1300 нм более длинные волны движутся быстрее коротких. Для длин волн >1300нм имеет место обратная ситуация – более длинные волны движутся медленнее коротких. Для одномодовых волокон определяющий вклад в искажения вносится дисперсией скоростей распространения, для многомодовых основной вклад вносит модовая дисперсия. Зависимость полосы пропускания волокна от его длины приведена на рис. 5.

Рис. 5. Зависимость полосы пропускания волокна от его длины


Типовые характеристики оптических волокон приведены в таблице 3. (См. также Дональд Дж. Стерлинг, Волоконная оптика. Техническое руководство. Изд. “ЛОРИ, Москва, 1998 а также Дж. Гауэр, Оптические системы связи. Москва, “Радио и связь”, 1989)

Таблица 3. Типовые характеристики оптических волокон

Одним из критических мест волоконных систем являются сростки волокон и разъемы. Учитывая диаметр центральной части волокна, нетрудно предположить, к каким последствиям приведет смещение осей стыкуемых волокон даже на несколько микрон (особенно в одномодовом варианте, где диаметр центрального ядра менее 10 микрон) или деформация формы сечения волокон.
Соединители для оптических волокон имеют обычно конструкцию, показанную на рис. 6, и изготовляются из керамики. Потеря света в соединителе составляет 10-20%. Для сравнения сварка волокон приводит к потерям не более 1-2%. Существует также техника механического сращивания волокон, которая характеризуется потерями около 10% (splice). Оптические аттенюаторы для оптимального согласования динамического диапазона оптического сигнала и интервала чувствительности входного устройства представляют собой тонкие металлические шайбы, которые увеличивают зазор между волокном кабеля и приемником.

Рис. 6. Схема оптического разъема


С использованием оптических волокон можно создавать не только кольцевые структуры. Возможно построение фрагмента сети, по характеру связей эквивалентного кабельному сегменту или хабу. Схема такого фрагмента сети представлена на рис. 7 (пассивный хаб-концентратор). Базовым элементом этой субсети является прозрачный цилиндр, на один из торцов которого подключаются выходные волокна всех передатчиков интерфейсов устройств, составляющих субсеть. Сигнал с другого торца через волокна поступает на вход фото приемников интерфейсов. Таким образом, сигнал, переданный одним из интерфейсов, поступает на вход всех остальных интерфейсов, подключенных к этой субсети. При этом потери света составляют 2С + S + 10*log(N), где С — потери в разъеме, S — потери в пассивном разветвителе, а N — число оптических каналов (N может достигать 64). Современные микросхемы приемо-передатчиков (корпус DIP) имеют встроенные разъемы для оптического кабеля (62,5/125мкм или 10/125 мкм). Некоторые из них (например, ODL 200 AT&T) способны осуществлять переключение на обходной оптический путь (bypass) при отключении питания.

Рис. 7. Схема пассивного оптоволоконного хаба


В последнее время заметного удешевления оптических каналов удалось достичь за счет мультиплексирования с делением по длине волны. За счет этой техники удалось в 16-160 раз увеличить широколосность канала из расчета на одно волокно. Схема мультиплесирования показана на рис. 8. На входе канала сигналы с помощью призмы объединяются в одно общее волокно. На выходе с помощью аналогичной призмы эти сигналы разделяются. Число волокон на входе и выходе может достигать 32 и более (вместо призм в последнее время используются миниатюрные зеркала, где применяется 2D-развертка (или 3D)по длине волны). Разработка технологии получения особо чистого материала волокон позволила раширить полосу пропускания одномодового волокна до 100 нм (для волокон с l =1550нм). Полоса одного канала может лежать в диапазоне от 2 до 0,2 нм. Эта технология в самое ближайшее время расширит скорость передачи данных по одному волокну с 1 до 10 Тбит/с.

Рис. 8. Мультиплексирование с делением по длине волны в оптическом волокне


Беспроводные оптические каналы
(GBL – Communication by light GmbH)

Пример характеристики примо-передающего оборудования

В качестве принимающего устройства используются PIN-диоды или лавинные фотодиоды (APD).
На рис. 9. показана зависимость вероятности отказов канала из-за погодных условий (снег – сильный дождь) в Германии на основе 1000 инсталляций (доступность канала и число минут неработоспособности за год). Если требуется 100% эффективность, рекомендуется использовать резервные широкополосные каналы или ISDN.

Рис. 9. Зависимость вероятности отказа канала от расстояния в условиях плохой погоды



VCSEL (Vertical Cavity Emitting Laser) – излучающий лазер с вертикальным резонатором. Вышеназванные лазеры (CBL – Мюнстер, ФРГ) относятся к классу 1М (безопасны для глаз).

Содержание

ВОЛС, всё про волоконно-оптические линии связи!

ВОЛС

Самой высокой пропускной способностью среди всех существующих средств связи обладает оптическое волокно (диэлектрические волноводы). Волоконно-оптические кабели применяются для создания ВОЛС – волоконно-оптических линий связи, способных обеспечить самую высокую скорость передачи информации (в зависимости от типа используемого активного оборудования скорость передачи может составлять десятки гигабайт и даже терабайт в секунду).

Кварцевое стекло, являющееся несущей средой ВОЛС, помимо уникальных пропускных характеристик, обладает ещё одним ценным свойством – малыми потерями и нечувствительностью к электромагнитным полям. Это выгодно отличает его от обычных медных кабельных систем.

Данная система передачи информации, как правило, используется при постройке рабочих объектов в качестве внешних магистралей, объединяющих разрозненные сооружения или корпуса, а также многоэтажные здания. Она может использоваться и в качестве внутреннего носителя структурированной кабельной системы (СКС), однако законченные СКС полностью из волокна встречаются реже – в силу высокой стоимости строительства оптических линий связи.

Применение ВОЛС позволяет локально объединить рабочие места, обеспечить высокую скорость загрузки Интернета одновременно на всех машинах, качественную телефонную связь и телевизионный приём.

Преимущества ВОЛС

ВОЛС

При грамотном проектировании будущей системы (этот этап подразумевает решение архитектурных вопросов, а также выбор подходящего оборудования и способов соединения несущих кабелей) и профессиональном монтаже применение волоконно-оптических линий обеспечивает ряд существенных преимуществ:

  • Высокую пропускную способность за счёт высокой несущей частоты. Потенциальная возможность одного оптического волокна – несколько терабит информации за 1 секунду.
  • Волоконно-оптический кабель отличается низким уровнем шума, что положительно сказывается на его пропускной способности и возможности передавать сигналы различной модуляции.
  • Пожарная безопасность (пожароустойчивость). В отличие от других систем связи, ВОЛС может использоваться безо всяких ограничений на предприятиях повышенной опасности, в частности на нефтехимических производствах, благодаря отсутствию искрообразования.
  • Благодаря малому затуханию светового сигнала оптические системы могут объединять рабочие участки на значительных расстояниях (более 100 км) без использования дополнительных ретрансляторов (усилителей).

Преимущества ВОЛС

  • Информационная безопасность. Волоконно-оптическая связь обеспечивает надёжную защиту от несанкционированного доступа и перехвата конфиденциальной информации. Такая способность оптики объясняется отсутствием излучений в радиодиапазоне, а также высокой чувствительностью к колебаниям. В случае попыток прослушки встроенная система контроля может отключить канал и предупредить о подозреваемом взломе. Именно поэтому ВОЛС активно используют современные банки, научные центры, правоохранительные организации и прочие структуры, работающие с секретной информацией.
  • Высокая надёжность и помехоустойчивость системы. Волокно, будучи диэлектрическим проводником, не чувствительно к электромагнитным излучениям, не боится окисления и влаги.
  • Экономичность. Несмотря на то, что создание оптических систем в силу своей сложности дороже, чем традиционных СКС, в общем итоге их владелец получает реальную экономическую выгоду. Оптическое волокно, которое изготавливается из кварца, стоит примерно в 2 раза дешевле медного кабеля, дополнительно при строительстве обширных систем можно сэкономить на усилителях. Если при использовании медной пары ретрансляторы нужно ставить через каждые несколько километров, то в ВОЛС это расстояние составляет не менее 100 км. При этом скорость, надёжность и долговечность традиционных СКС значительно уступают оптике.

Преимущества ВОЛС кабеля

  • Срок службы волоконно-оптических линий составляет полрядка четверти века. Через 25 лет непрерывного использования в несущей системе увеличивается затухание сигналов.
  • Если сравнивать медный и оптический кабель, то при одной и той же пропускной способности второй будет весить примерно в 4 раза меньше, а его объём даже при использовании защитных оболочек будет меньше, чем у медного, в несколько раз.
  • Перспективы. Использование волоконно-оптических линий связи позволяет легко наращивать вычислительные возможности локальных сетей благодаря установке более быстродействующего активного оборудования, причем без замены коммуникаций.

Область применения ВОЛС

Как уже было сказано выше, волоконно-оптические кабели (ВОК) используются для передачи сигналов вокруг (между) зданий и внутри объектов. При построении вешних коммуникационных магистралей предпочтение отдаётся оптическим кабелям, а внутри зданий (внутренние подсистемы) наравне с ними используется традиционная витая пара. Таким образом, различают ВОК для внешней (outdoor cables) и внутренней (indoor cables) прокладки.

К отдельному виду относятся соединительные кабели: внутри помещений они используются в качестве соединительных шнуров и коммуникаций горизонтальной разводки – для оснащения отдельных рабочих мест, а снаружи – для объединения зданий.

Монтаж волоконно-оптического кабеля осуществляется с помощью специальных инструментов и приборов.

Технологии соединения ВОЛС

Длина коммуникационных магистралей ВОЛС может достигать сотен километров (например, при постройке коммуникаций между городами), тогда как стандартная длина оптических волокон составляет несколько километров (в том числе потому, что работа со слишком большими длинами в некоторых случаях весьма неудобна). Таким образом, при построении трассы необходимо решить проблему сращивания отдельных световодов.

Различают два типа соединений: разъёмные и неразъёмные. В первом случае для соединения применяются оптические коннекторы (это связано с дополнительными финансовыми затратами, и, кроме того, при большом количестве промежуточных разъёмных соединений увеличиваются оптические потери).

Для неразъёмного соединения локальных участков (монтажа трасс) применяются механические соединители, клеевое сращивание и сваривание волокон. В последнем случае используют аппараты для сварки оптических волокон. Предпочтение тому или иному методу отдаётся с учётом назначения и условий применения оптики.

Наиболее распространённой является технология склеивания, для которой используется специальное оборудование и инструмент и которая включает несколько технологических операций.

В частности, перед соединением оптические кабели проходят предварительную подготовку: в местах будущих соединений удаляются защитное покрытие и лишнее волокно (подготовленный участок очищается от гидрофобного состава). Для надёжной фиксации световода в соединителе (коннекторе) используется эпоксидный клей, которым заполняется внутреннее пространство коннектора (он вводится в корпус разъёма с помощью шприца или дозатора). Для затвердевания и просушки клея применяется специальная печка, способная создать температуру 100 град. С.

Преимущества ВОЛС кабеля

После затвердевания клея излишки волокна удаляются, а наконечник коннектора шлифуется и полируется (качество скола имеет первостепенное значение). Для обеспечения высокой точности выполнение данных работ контролируется с помощью 200-кратного микроскопа. Полировка может осуществляться вручную или с помощью полированной машины.

Самое качественное соединение с минимальными потерями обеспечивает сваривание волокон. Этот метод используется при создании высокоскоростных ВОЛС. Во время сваривания происходит оплавление концов световода, для этого в качестве источника тепловой энергии могут использоваться газовая горелка, электрический заряд или лазерное излучение.

Каждый из методов имеет свои преимущества. Лазерная сварка благодаря отсутствию примесей позволяет получать самые чистые соединения. Для прочной сварки многомодовых волокон, как правило, используют газовые горелки. Наиболее распространенной является электрическая сварка, обеспечивающая высокую скорость и качество выполнения работ. Длительность плавления различных типов оптовых волокон отличается.

Для сварочных работ применяются специальный инструмент и дорогостоящее сварочное оборудование – автоматическое или полуавтоматическое. Современные сварочные аппараты позволяют контролировать качество сварки, а также проводить тестирование мест соединения на растяжение. Усовершенствованные модели оснащены программами, которые позволяют оптимизировать процесс сварки под конкретный тип оптоволокна.

После сращения место соединения защищается плотно насаживаемыми трубками, которые обеспечивают дополнительную механическую защиту.

Сращивание ВОЛС

Ещё один метод сращивания элементов оптоволокна в единую линию ВОЛС – механическое соединение. Этот способ обеспечивает меньшую чистоту соединения, чем сваривание, однако затухание сигнала в данном случае всё-таки меньше, чем при использовании оптических коннекторов.

Преимущество этого метода перед остальными состоит в том, что для проведения работ используются простые приспособления (например, монтажный столик), которые позволяют проводить работы в труднодоступных местах или внутри малогабаритных конструкций.

Механическое сращивание подразумевает использование специальных соединителей – так называемых сплайсов. Существует несколько разновидностей механических соединителей, которые представляют собой вытянутую конструкцию с каналом для входа и фиксации сращиваемых оптических волокон. Сама фиксация обеспечивается с помощью предусмотренных конструкцией защёлок. После соединения сплайсы дополнительно защищаются муфтами или коробами.

Механические соединители могут использоваться неоднократно. В частности, их применяют во время проведения ремонтных или восстановительных работ на линии.

ВОЛС: типы оптических волокон

Оптические волокна, используемые для построения ВОЛС, отличаются по материалу изготовления и по модовой структуре света. Что касается материала, различают полностью стеклянные волокна (со стеклянной сердцевиной и стеклянной оптической оболочкой), полностью пластиковые волокна (с пластиковой сердцевиной и оболочкой) и комбинированные модели (со стеклянной сердцевиной и с пластиковой оболочкой). Самую лучшую пропускную способность обеспечивают стеклянные волокна, более дешёвый пластиковый вариант используют в том случае, если требования к параметрам затухания и пропускной способности не критичны.

По типу путей, которые проходит свет в сердцевине волокна, различают одно- и многомодовые волокна (в первом случае распространяется один луч света, во втором – несколько: десятки, сотни и даже тысячи).

  • Одномодовые волокна (SM) отличаются малым диаметром сердцевины, по которой может пройти только один пучок света.

ВОЛС: типы оптических волокон

  • Многомодовые волокна (MM) отличаются большим диаметром сердцевины и могут быть со ступенчатым или градиентным профилем. В первом случае пучки света (моды) расходятся по различным траекториям и поэтому приходят к концу световода в различное время. При градиентном профиле временные задержки различных лучей практически полностью исчезают, и моды идут плавно благодаря изменению скорости распространения света по волнообразным спиралям.



ВОЛС: типы оптических волокон - MM, многомодовые

Все современные ВОК (и одно-, и многомодовые), с помощью которых создаются линии передачи данных, имеют одинаковый внешний диаметр – 125 мкм. Толщина первичного защитного буферного покрытия составляет 250 мкм. Толщина вторичного буферного покрытия составляет 900 мкм (используется для защиты соединительных шнуров и внутренних кабелей). Оболочка многоволоконных кабелей для удобства работы окрашивается в различные цвета (для каждого волокна).

ВОЛС - Волоконно-оптическая система



Диагностика волоконно-оптических линий связи

Основным инструментом для диагностики волоконно-оптических линий связи является оптический рефлектометр. Пример работы с таким прибором смотрите в следующем видео:

Посмотреть примеры оборудования и статьи по теме ВОЛС на fibertop.ru.



Примеры оборудования

Аппараты для сварки оптоволокна (оптических волокон) Наборы инструментов для работы с волоконно оптическим кабелем Рефлектометры оптические Оптические наборы для тестирования ВОЛС Оптические тестеры Определители обрывов оптического волокна (локаторы повреждений, VFL)



Материал подготовлен
техническими специалистами компании “СвязКомплект”.

Оптоволоконные кабели связи. Как это делается / Блог компании ua-hosting.company / ХабрВ нескольких своих постах, опубликованных более года назад, я поднял такую интересную для многих и чем-то захватывающую тему, как магистральные оптоволоконные кабели связи, в частности, тему «подводной» оптики. Информация в данных публикациях была неполной, торопливой и разрозненной, так как статьи писались «на коленке» во время обеденного перерыва. Сейчас я бы хотел поделиться структурированным и, насколько это возможно, полным материалом по теме оптики, с максимумом вкусных подробностей и гик-порно, от которых на душе любого технаря станет тепло.

Внутри схемы, гифки, таблицы и много интересного текста.

Вы готовы?



Условная классификация


В отличие от всем нам знакомой витой пары, которая вне зависимости от места применения имеет примерно одну и ту же конструкцию, оптоволоконные кабели связи могут иметь значительные отличия исходя из сферы применения и места укладки.

Можно выделить следующие основные виды оптоволоконных кабелей для передачи данных исходя из области применения:

  • Для прокладки внутри зданий;
  • для кабельной канализации небронированный;
  • для кабельной канализации бронированный;
  • для укладки в грунт;
  • подвесной самонесущий;
  • с тросом;
  • подводный.

Наиболее простой конструкцией обладают кабели для прокладки внутри зданий и канализационный небронированный, а самыми сложными — для прокладки в землю и подводные.
Кабель для прокладки внутри зданий

Оптические кабели для прокладки внутри зданий разделяют на распределительные, из которых формируется сеть в целом, и абонентские, которые используются непосредственно для прокладки по помещению к конечному потребителю. Как и витую пару, прокладывают оптику в кабельных лотках, кабель-каналах, а некоторые марки могут быть протянуты и по внешним фасадам зданий. Обычно такой кабель заводят до межэтажной распределительной коробки или непосредственно до места подключения абонента.

Конструкция оптоволоконных кабелей для прокладки в зданиях включает в себя оптическое волокно, защитное покрытие и центральный силовой элемент, например, пучок арамидных нитей. К оптике, прокладываемой в помещениях, есть особые требования по противопожарной безопасности, такие как нераспространение горения и низкое дымовыделение, поэтому в качестве оболочки для них используется не полиэтилен, а полиуретан. Другие требования — это низкая масса кабеля, гибкость и небольшой размер. По этой причине многие модели имеют облегченную конструкцию, иногда с дополнительной защитой от влаги. Так как протяженность оптики внутри зданий обычно невелика, то и затухание сигнала незначительно и влияние на передачу данных оно не оказывает. Число оптических волокон в таких кабелях не превышает двенадцати.

Также существует и своеобразная помесь «бульдога с носорогом» — оптоволоконный кабель, который содержит в себе, дополнительно, еще и витую пару.

Небронированный канализационный кабель

Небронированная оптика используется для укладки в канализации, при условии, что на нее не будет внешних механических воздействий. Также подобный кабель прокладывается в тоннелях, коллекторах и зданиях. Но даже в случаях отсутствия внешнего воздействия на кабель в канализации, его могут укладывать в защитные полиэтиленовые трубы, а монтаж производится либо вручную, либо при помощи специальной лебедки. Характерной особенностью данного типа оптоволоконного кабеля можно назвать наличие гидрофобного наполнителя (компаунда), который гарантирует возможность эксплуатации в условиях канализации и дает некоторую защиту от влаги.

Бронированный канализационный кабель

Бронированные оптоволоконные кабели используются при наличии больших внешних нагрузок, в особенности, на растяжение. Бронирование может быть различным, ленточным или проволочным, последнее подразделяется на одно- и двухповивное. Кабели с ленточным бронированием используются в менее агрессивных условиях, например, при прокладке в кабельной канализации, трубах, тоннелях, на мостах. Ленточное бронирование представляет собой стальную гладкую или гофрированную трубку толщиной в 0,15-0,25 мм. Гофрирование, при условии, что это единственный слой защиты кабеля, является предпочтительным, так как оберегает оптоволокно от грызунов и в целом повышает гибкость кабеля. При более суровых условиях эксплуатации, например, при закладке в грунт или на дно рек используются кабели с проволочной броней.

Кабель для укладки в грунт

Для прокладки в грунт используют оптические кабели с проволочной одноповивной или двухповивиной броней. Также применяются и усиленные кабели с ленточным бронированием, но значительно реже. Прокладка оптического кабеля осуществляется в траншею или с помощью кабелеукладчиков. Более подробно этот процесс расписан в моей второй статье по этой теме, где приводятся примеры наиболее распространенных видов кабелеукладчиков. Если температура окружающей среды ниже отметки в -10 оС, кабель предварительно прогревают.

В условиях влажного грунта используется модель кабеля, оптоволоконная часть которого заключена в герметичную металлическую трубку, а бронеповивы проволоки пропитаны специальным водоотталкивающим компаундом. Тут же в дело вступают расчеты: инженеры, работающие на укладке кабеля, не должны допускать превышения растягивающих и сдавливающих нагрузок сверх допустимых. В противном случае, сразу или со временем, могут быть повреждены оптические волокна, что приведет кабель в негодность.

Броня влияет и на значение допустимого усилия на растяжение. Оптоволоконные кабели с двухповивной броней могут выдержать усилие от 80 кН, одноповивные — от 7 до 20 кН, а ленточная броня гарантирует «выживание» кабеля при нагрузке не менее 2,7 кН.

Подвесной самонесущий кабель

Подвесные самонесущие кабели монтируются на уже существующих опорах воздушных линий связи и высоковольтных ЛЭП. Это технологически проще, чем прокладка кабеля в грунт, но при монтаже существует серьезное ограничение — температура окружающей среды во время работ не должна быть ниже — 15 оС. Подвесные самонесущие кабели имеют стандартную круглую форму, благодаря которой снижаются ветровые нагрузки на конструкцию, а расстояние пролета между опорами может достигать ста и более метров. В конструкции самонесущих подвесных оптических кабелей обязательно присутствует ЦСЭ — центральный силовой элемент, изготовленный из стеклопластика или арамидных нитей. Благодаря последним оптоволоконный кабель выдерживает высокие продольные нагрузки. Подвесные самонесущие кабели с арамидным нитями используют в пролетах до одного километра. Еще одно преимущество арамидных нитей, кроме их прочности и малом весе, заключается в том, что арамид по природе своей является диэлектриком, то есть кабели, изготовленные на его основе безопасны, например, при попадании молнии.

В зависимости от строения сердечника различают несколько типов подвесного кабеля:

  • Кабель с профилированным сердечником — содержит оптические волокна или модули с этими волокнами – кабель устойчив к растяжению и сдавливанию;
  • Кабель со скрученными модулями — содержит оптические волокна, свободно уложенные, кабель устойчив к растяжениям;
  • Кабель с одним оптическим модулем – сердечник данного типа кабеля не имеет силовых элементов, поскольку они находятся в оболочке. Такие кабели обладают недостатком, связанным с неудобством идентификации волокон. Тем не менее, они обладают меньшим диаметром и более доступной ценой.

Оптический кабель с тросом

Оптические кабеля с тросом — это разновидность самонесущих кабелей, которые также используются для воздушной прокладки. В таком изделии трос может быть несущим и навивным. Еще существуют модели, в которых оптика встроена в грозозащитный трос.

Усиление оптического кабеля тросом (профилированным сердечником) считается достаточно эффективным методом. Сам трос представляет собой стальную проволоку, заключенную в отдельную оболочку, которая в свою очередь соединяется с оболочкой кабеля. Свободное пространство между ними заполняется гидрофобным заполнителем. Часто такую конструкцию оптического кабеля с тросом называют «восьмеркой» из-за внешнего сходства, хотя лично у меня возникают ассоциации с перекормленной «лапшой». «Восьмерки» применяют для прокладки воздушных линий связи с пролетом не более 50-70 метров. В эксплуатации подобных кабелей есть некоторые ограничения, например, «восьмерку» со стальным тросом нельзя подвешивать на ЛЭП. Надеюсь, объяснять, почему именно, не нужно.

Но кабели с навивным грозозащитным тросом (грозотросом) спокойно монтируются на высоковольтных ЛЭП, крепясь при этом к проводу заземления. Грозотросный кабель используется в местах, где есть риски повреждения оптики дикими животными или охотниками. Также его можно использовать на больших по дистанции пролетах, чем обычную «восьмерку».

Подводный оптический кабель

Данный тип оптических кабелей стоит в сторонке от всех остальных, так как прокладывается в принципиально иных условиях. Почти все типы подводных кабелей, так или иначе, бронированы, а степень бронирования уже зависит от рельефа дна и глубины залегания.

Различают следующие основные типы подводных кабелей (по типу бронирования):

  • Не бронирован;
  • Одинарное (одноповивное) бронирование;
  • Усиленное (одноповивное) бронирование;
  • Усиленное скальное (двухповивное) бронирование;

Подробно конструкцию подводного кабеля я рассматривал больше года назад вот в этой статье, поэтому тут приведу только краткую информацию с рисунком:

  1. Полиэтиленовая изоляция.
  2. Майларовое покрытие.
  3. Двухповивное бронирование стальной проволокой.
  4. Алюминиевая гидроизоляционная трубка.
  5. Поликарбонат.
  6. Центральная медная или алюминиевая трубка.
  7. Внутримодульный гидрофобный заполнитель.
  8. Оптические волокна.

Как не парадоксально, прямой корреляции бронирования кабеля с глубиной залегания нет, так как армирование защищает оптику не от высоких давлений на глубине, а от деятельности морских обитателей, а также сетей, тралов и якорей рыболовецких судов. Корреляция эта, скорее, обратная — чем ближе к поверхности, тем больше тревог, что явно видно по таблице ниже:


Таблица типов и характеристик подводных кабелей в зависимости от глубины укладки

Производство


Теперь, когда мы познакомились с наиболее распространенными видами оптоволоконных кабелей, можно проговорить и о производственном процессе всего этого зоопарка. Все мы знаем об оптоволоконных кабелях, многие из нас имели с ними дело лично (как абоненты и как монтажники), но как становится ясно из информации выше, оптоволоконные, в особенности магистральные, кабели могут серьезно отличаться от того, с чем вы имели дело в помещении.

Так как для прокладки оптоволоконной магистрали требуются тысячи километров кабеля, их производством занимаются целые заводы.

Изготовление оптоволоконной нити

Все начинается с производства главного элемента — оптоволоконной нити. Производят это чудо на специализированных предприятиях. Одной из технологий производства оптической нити является ее вертикальная вытяжка. А происходит это следующим образом:
  • На высоте в несколько десятков метров в специальной шахте устанавливается два резервуара: один со стеклом, второй, ниже по шахте, со специальным полимерным материалом первичного покрытия.
  • Из узла прецизионной подачи заготовки или, проще говоря, первого резервуара с жидким стеклом, вытягивается стеклянная нить.
  • Ниже нить проходит через датчик диаметра волоконного световода, который отвечает за контроль диаметра изделия.
  • После контроля качества нить обволакивается первичным полимерным покрытием из второго резервуара.
  • Пройдя процедуру покрытия, нить отправляется в еще одну печь, в которой полимер закрепляется.
  • Нить оптоволокна протягивается еще N-метров, в зависимости от технологии, охлаждается и поступает на прецизионный намотчик, проще говоря, наматывается на бобину, которая уже и транспортируется как заготовка к месту производства кабеля.

Наиболее распространены следующие размеры оптоволоконного кабеля:

  • C сердечником 8,3 мк и оболочкой 125 мкм;
  • C сердечником 62,5 мк и оболочкой 125 мкм;
  • C сердечником 50 мк и оболочкой 125 мкм;
  • C сердечником 100 мк и оболочкой 145 мкм.

Оптику с диаметром сердечника в 8,3 мк качественно спаять в полевых условиях, без высокоточного оборудования или установки концентраторов, непросто или практически невозможно.

Огромное значение имеет контроль диаметра световода. Именно эта часть установки отвечает за один из главных параметров на всех этапах производства нити — неизменность диаметра конечного изделия (стандарт — 125 мкм). Из-за сложностей при сварке нитей любых диаметров, их стремятся сделать настолько длинными, насколько это возможно. Погонный метраж оптоволоконной «заготовки» на бобине может достигать десятков километров (да, именно километров) и более, в зависимости от требований заказчика.

Уже на самом предприятии, хотя это можно сделать и на стекольном заводе, все зависит от производственного цикла, бесцветную нить с полимерным покрытием для удобства могут перемотать на другую бобину, в процессе окрашивая ее в собственный яркий цвет, по аналогии со всем знакомой витой парой. Зачем? Во славу сата.. для быстрого различения каналов при, например, ремонте или сварке кабеля.

Изготовление кабеля

Теперь мы получили сердце нашего изделия — оптоволоконную нить. Что дальше? Дальше давайте посмотрим на схему такого себе среднестатистического подводного (да, мне они нравятся больше всего) кабеля в разрезе:

На заводе полученные оптические нити запускаются в станки, в совокупности своей образующие целый конвейер по производству какого-то одного типа кабеля. На первом этапе производства небронированных моделей, нити сплетаются в пучки, которые и составляют, в итоге, «оптический сердечник». Количество нитей в кабеле может быть различным, в зависимости от заявленной пропускной способности. Пучки, в свою очередь, сматывают в «тросс» на специальном оборудовании, которое, в зависимости от своей конструкции и назначения. Это оборудование может еще и покрывать полученный «тросс» гидроизолирующим материалом, чтобы предотвратить попадание влаги и потускнения оптики в будущем (на схеме обозван «внутримодульным гидрофобным заполнителем»).

Вот так проходит процесс скрутки собранных вместе пучков в трос на пермском заводе оптоволоконных кабелей:

После того, как в «тросс» было собрано необходимое количество пучков оптоволокна, их заливают полимером или укладывают в металлическую или медную трубку. Тут, на первый взгляд, кажется, что подводных камней нет и быть не может, но так как производитель стремится минимизировать количество соединений и швов, то все получается не совсем просто. Рассмотрим один конкретный пример.

Для создания трубки-корпуса, представленной на схеме выше как «центральная трубка», может использоваться огромная по длине лента из необходимого нам материала (сталь, либо же медь). Лента используется, чтобы не маяться со всем знакомым нам и очевидным прокатом, и сваркой по всей окружности стыка. Согласитесь, тогда у кабеля было бы слишком много «слабых» мест в конструкции.

Так вот. Металлическая ленточная заготовка проходит через специальный станок, натягивающий ее и имеющий с десяток-другой валиков, которые идеально ее выравнивают. После того, как лента выровнена, она подается на другой станок, где встречается с нашим пучком оптоволоконных нитей. Автомат на конвейере загибает ленту вокруг натянутого оптоволокна, создавая идеальную по форме трубку.

Вся эта, пока еще хрупкая, конструкция протягивается по конвейеру дальше, к электросварочному аппарату высокой точности, который на огромной скорости проводит сварку краев ленты, превращая ее в монолитную трубку, в которую уже заложен оптоволоконный кабель. В зависимости от тех. процесса, все это дело может заливаться гидрофобным заполнителем. Или не заливаться, тут уже все зависит от модели кабеля.

В целом, с производством все стало более-менее понятно. Различные марки оптоволоконного, в первую очередь, магистрального кабеля, могут иметь некоторые конструкционные отличия, например, по количеству жил. Тут инженеры не стали выдумывать велосипед и просто объединяют несколько кабелей поменьше в один большой, то есть такой магистральный кабель будет иметь не один, а, например, пять трубок с оптоволокном внутри, которые, в свою очередь, все также заливаются полиэтиленовой изоляцией и, при необходимости, армируются. Такие кабели называют многомодульными.


Одна из моделей многомодульного кабеля в разрезе

Многомодульные кабели, которые, в основной своей массе, и используются для протяженных магистралей, имеют еще одну обязательную конструктивную особенность в виде сердечника, или как его еще называют — центрального силового элемента. ЦСЭ используется как «каркас», вокруг которого группируют трубки с жилами оптоволокна.

К слову, пермский завод «Инкаб», производственный процесс которого представлен на гифках выше, со своими объемами до 4,5 тыс. километров кабеля в год — карлик, по сравнению с заводом того же инфраструктурного гиганта Alcatel, который может выдавать несколько тысяч километров оптоволоконного кабеля одним куском, который сразу же грузится на судно-кабелеукладчик.

Стальная трубка — это наименее радикальный вариант бронирования оптики. Для неагрессивных условий эксплуатации и монтажа часто применяют обычный изолирующий полиэтилен. Однако, это не отменяет того факта, что после изготовления такого кабеля его могут «обернуть» в бронирующую намотку из алюминиевой или стальной проволоки или тросов.


Бронирование кабеля с полиэтиленовой изоляцией на том же пермском заводе

Вывод


Как можно понять из материала выше, основным отличие различных видов оптоволоконного кабеля является их «обмотка», то есть то, во что упаковываются хрупкие стеклянные нити в зависимости от области применения и среды, в которой будет проводиться кабелеукладка.


Если вам понравился данный материал, то можете смело задавать вопросы в комментариях, опираясь на которые я постараюсь подготовить еще статью по этой теме.

Спасибо за внимание.

Оптическое волокно (оптоволокно)

Волоконно-оптические линии связи (ВОЛС) давно занимают одну из лидирующих позиций на рынке телекоммуникаций. Имея ряд преимуществ перед другими способами передачи информации (витая пара, коаксиальный кабель, беспроводная связь…), ВОЛС широко используются в телекоммуникационных сетях разных уровней, а также в промышленности, энергетике, медицине, системах безопасности, высокопроизводительных вычислительных системах и во многих других областях.

Передача информации в ВОЛС осуществляется по оптическому волокну (optical fiber). Для того чтобы грамотно подойти к вопросу использования ВОЛС, важно хорошо понимать, что из себя представляет оптическое волокно как среда передачи данных, каковы его основные свойства и характеристики, какие бывают разновидности оптических волокон. Именно этим базовым вопросам теории волоконно-оптической связи и посвящена данная статья.



Структура оптического волокна

Оптическое волокно (оптоволокно) – это волновод с круглым поперечным сечением очень малого диаметра (сравним с толщиной человеческого волоса), по которому передается электромагнитное излучение оптического диапазона. Длины волн оптического излучения занимают область электромагнитного спектра от 100 нм до 1 мм, однако в ВОЛС обычно используется ближний инфракрасный (ИК) диапазон (760-1600 нм) и реже – видимый (380-760 нм). Оптическое волокно состоит из сердцевины (ядра) и оптической оболочки, изготовленных из материалов, прозрачных для оптического излучения (рис. 1).

Рис. 1. Конструкция оптического волокна



Свет распространяется по оптоволокну благодаря явлению полного внутреннего отражения. Показатель преломления сердцевины, обычно имеющий величину от 1,4 до 1,5, всегда немного больше, чем показатель преломления оптической оболочки (разница порядка 1%). Поэтому световые волны, распространяющиеся в сердцевине под углом, не превышающим некоторое критическое значение, претерпевают полное внутреннее отражение от оптической оболочки (рис. 2). Это следует из закона преломления Снеллиуса. Путем многократных переотражений от оболочки эти волны распространяются по оптическому волокну.

Рис. 2. Полное внутреннее отражение в оптическом волокне



На первых метрах оптической линии связи часть световых волн гасят друг друга вследствие явления интерференции. Световые волны, которые продолжают распространяться в оптоволокне на значительные расстояния, называются пространственными модами оптического излучения. Понятие моды описывается математически при помощи уравнений Максвелла для электромагнитных волн, однако в случае оптического излучения под модами удобно понимать траектории распространения разрешенных световых волн (обозначены черными линиями на рис. 2). Понятие моды является одним из основных в теории волоконно-оптической связи.



Основные характеристики оптического волокна

Способность оптического волокна передавать информационный сигнал описывается при помощи ряда геометрических и оптических параметров и характеристик, из которых наиболее важными являются затухание и дисперсия.

1. Геометрические параметры.

Помимо соотношения диаметров сердцевины и оболочки, большое значение для процесса передачи сигнала имеют и другие геометрические параметры оптоволокна, например:

  • некруглость (эллиптичность) сердцевины и оболочки, определяемая как разность максимального и минимального диаметров сердцевины (оболочки), деленная на номинальный радиус, выражается в процентах;
  • неконцентричность сердцевины и оболочки – расстояние между центрами сердцевины и оболочки (рис. 3).

Рис 3. Некруглость и неконцентричность сердцевины и оболочки



Геометрические параметры стандартизированы для разных типов оптического волокна. Благодаря совершенствованию технологии производства значения некруглости и неконцентричности удается свести к минимуму, так что влияние неточности геометрии оптоволокна на его оптические свойства оказывается несущественным.



2. Числовая апертура.

Числовая апертура (NA) – это синус максимального угла падения луча света на торец волокна, при котором выполняется условие полного внутреннего отражения (рис. 4). Этот параметр определяет количество мод, распространяющихся в оптическом волокне. Также величина числовой апертуры влияет на точность, с которой должна производиться стыковка оптических волокон друг с другом и с другими компонентами линии.

Рис 4. Числовая апертура



3. Профиль показателя преломления.

Профиль показателя преломления – это зависимость показателя преломления сердцевины от ее поперечного радиуса. Если показатель преломления остается одинаковым во всех точках поперечного сечения сердцевины, такой профиль называется ступенчатым. Среди других профилей наибольшее распространение получил градиентный профиль, при котором показатель преломления плавно увеличивается от оболочки к оси (рис. 5). Помимо этих двух основных, встречаются и более сложные профили.

Рис. 5. Профили показателя преломления



4. Затухание (потери).

Затухание – это уменьшение мощности оптического излучения по мере распространения по оптическому волокну (измеряется в дБ/км). Затухание возникает вследствие различных физических процессов, происходящих в материале, из которого изготавливается оптоволокно. Основными механизмами возникновения потерь в оптическом волокне являются поглощение и рассеяние.

а) Поглощение. В результате взаимодействия оптического излучения с частицами (атомами, ионами…) материала сердцевины часть оптической мощности выделяется в виде тепла. Различают собственное поглощение, связанное со свойствами самого материала, и примесное поглощение, возникающее из-за взаимодействия световой волны с различными включениями, содержащимися в материале сердцевины (гидроксильные группы OH, ионы металлов…).

б) Рассеяние света, то есть отклонение от исходной траектории распространения, происходит на различных неоднородностях показателя преломления, геометрические размеры которых меньше или сравнимы с длиной волны излучения. Такие неоднородности являются следствием как наличия дефектов структуры волокна (рассеяние Ми), так и свойствами аморфного (некристаллического) вещества, из которого изготавливается волокно (рэлеевское рассеяние). Рэлеевское рассеяние является фундаментальным свойством материала и определяет нижний предел затухания оптического волокна. Существуют и другие виды рассеяния (Бриллюэна-Мандельштама, Рамана), которые проявляются при уровнях мощности излучения, превышающих те, которые обычно используются в телекоммуникациях.

Величина коэффициента затухания имеют сложную зависимость от длины волны излучения. Пример такой спектральной зависимости приведен на рис. 6. Область длин волн с низким затуханием называется окном прозрачности оптического волокна. Таких окон может быть несколько, и именно на этих длинах волн обычно осуществляется передача информационного сигнала.

Рис. 6. Спектральная зависимость коэффициента затухания



Потери мощности в волокне обуславливаются также различными внешними факторами. Так, механические воздействия (изгибы, растяжения, поперечные нагрузки) могут приводить к нарушению условия полного внутреннего отражения на границе сердцевины и оболочки и выходу части излучения из сердцевины. Определенное влияние на величину затухания оказывают условия окружающей среды (температура, влажность, радиационный фон…).

Поскольку приемник оптического излучения имеет некоторый порог чувствительности (минимальную мощность, которую должен иметь сигнал для корректного приема данных), затухание служит ограничивающим фактором для дальности передачи информации по оптическому волокну.



5.Дисперсионные свойства.

Помимо расстояния, на которое передается излучение по оптическому волокну, важным параметром является скорость передачи информации. Распространяясь по волокну, оптические импульсы уширяются во времени. При высокой частоте следования импульсов на определенном расстоянии от источника излучения может возникнуть ситуация, когда импульсы начнут перекрываться во времени (то есть следующий импульс придет на выход оптического волокна раньше, чем закончится предыдущий). Это явление носит название межсимвольной интерференции (англ. ISI – InterSymbol Interference, см. рис. 7). Приемник обработает полученный сигнал с ошибками.

Рис. 7. Перекрывание импульсов, вызывающее межсимвольную интерференцию: а) входной сигнал; б) сигнал, прошедший некоторое расстояние L1 по оптическому волокну; в) сигнал, прошедший расстояние L2>L1.



Уширение импульса, или дисперсия, обуславливается зависимостью фазовой скорости распространения света от длины волны излучения, а также другими механизмами (табл. 1).

Таблица 1. Виды дисперсии в оптическом волокне.
Название Краткое описание Параметр
1. Хроматическая дисперсия Любой источник излучает не одну длину волны, а спектр незначительно отличающихся длин волн, которые распространяются с разной скоростью.

Коэффициент хроматической дисперсии, пс/(нм*км).

Может быть положительным (спектральные составляющие с большей длиной волны двигаются быстрее) и отрицательным (наоборот). Существует длина волны с нулевой дисперсией.
а) Материальная хроматическая дисперсия Связана со свойствами материала (зависимость показателя преломления от длины волны излучения)
б) Волноводная хроматическая дисперсия Связана с наличием волноводной структуры (профиль показателя преломления)
2. Межмодовая дисперсия Моды распространяются по разным траекториям, поэтому возникает задержка во времени их распространения.

Ширина полосы пропускания (bandwidth), МГц*км.

Эта величина определяет максимальную частоту следования импульсов, при которой не происходит межсимвольной интерференции (сигнал передается без существенных искажений). Пропускная способность канала (Мбит/с) может численно отличаться от ширины полосы пропускания (МГц*км) в зависимости от способа кодирования информации.
3. Поляризационная модовая дисперсия, PMD Мода имеет две взаимно перпендикулярные составляющие (поляризационные моды), которые могут распространяться с различными скоростями.

Коэффициент PMD, пс/√км.

Временная задержка из-за PMD, нормируемая на 1 км.



Таким образом, дисперсия в оптическом волокне отрицательно сказывается как на дальности, так и на скорости передачи информации.



Разновидности и классификация оптических волокон

Рассмотренные свойства являются общими для всех оптических волокон. Однако описанные параметры и характеристики могут существенно отличаться и оказывать различное влияние на процесс передачи информации в зависимости от особенностей производства оптоволокна.

Фундаментальным является деление оптическим волокон по следующим критериям.

  1. Материал. Основным материалом для изготовления сердцевины и оболочки оптического волокна является кварцевое стекло различного состава. Однако используется большое количество других прозрачных материалов, в частности, полимерные соединения.
  2. Количество распространяющихся мод. В зависимости от геометрических размеров сердцевины и оболочки и величины показателя преломления в оптическом волокне может распространяться только одна (основная) или же большое количество пространственных мод. Поэтому все оптические волокна делят на два больших класса: одномодовые и многомодовые (рис. 8).

Рис. 8. Многомодовое и одномодовое волокно



На основании этих факторов можно выделить четыре основных класса оптических волокон, получивших распространение в телекоммуникациях:

  1. Кварцевое многомодовое волокно.
  2. Кварцевое одномодовое волокно.
  3. Пластиковое, или полимерное, оптическое волокно (POF).
  4. Кварцевое волокно с полимерной оболочкой (HCS).

Каждому из этих классов посвящена отдельная статья на нашем сайте. Внутри каждого из этих классов также существует своя классификация.



Производство оптических волокон

Процесс изготовления оптического волокна крайне сложен и требует большой точности. Технологический процесс проходит в два этапа: 1) создание заготовки, представляющей собой стержень из выбранного материала со сформированным профилем показателя преломления, и 2) вытягивание волокна в вытяжной башне, сопровождающееся покрытием защитной оболочкой. Существует большое количество различных технологий создания заготовки оптического волокна, разработка и совершенствование которых происходит постоянно.



Волоконно-оптические кабели

Практическое использование оптического волокна в качестве среды передачи информации невозможно без дополнительного упрочнения и защиты. Волоконно-оптическим кабелем называется конструкция, включающая в себя одно или множество оптических волокон, а также различные защитные покрытия, несущие и упрочняющие элементы, влагозащитные материалы. По причине большого разнообразия областей применения оптоволокна производители выпускают огромное количество самых разных волоконно-оптических кабелей, отличающихся конструкцией, размерами, используемыми материалами и стоимостью (рис. 9).

Рис.9. Волоконно-оптические кабели

Оптоволоконная связь — что это такое, и для чего она нужна?

Всем привет и сегодня речь у нас поёдет о не особо известных, но широко применяемых оптоволоконных связях. По-другому их можно ещё называть как ВОЛС или волоконно-оптические линии связи. Достаточно длинное название, поэтому в широких кругах чаще используется простое сокращение как «оптика» или «оптоволокно». На самом деле это не совсем одно и тоже, но обо всё по порядку.

ВОЛС — это специализированные линии связи, по которым передача информации идёт путём светового пучка в определённой кодировке. Эту технологию в первую очередь применяют для передачи данных в локальных и глобальных сетях на достаточно большое расстояние. Но её также используют и в военной промышленности, медицине и в других не сетевых сферах.

Оптоволоконные сети - что это такое, и для чего они нужны?Оптоволоконные сети - что это такое, и для чего они нужны?

Принцип действия

И так мы уже разобрались, что такое ВОЛС, но каким же образом по ним передаётся информация. В подобных сетях используется оптоволокно. Оно состоит из центральной жили и имеет небольшой размер. Жила обычно сделана как вы, наверное, уже догадались из стекла. Именно по жиле и идёт передача данных пучком света.

Но тут сразу же встаёт вопрос – а как увеличить передачу на большее расстояние? Для этого используют второй слой стекла, который обволакивает центральную жилу и при передаче информации отражает свет. Ранее думали использовать в качестве отражения зеркала или подобие зеркальных поверхностей – но как оказалось, такой материал был бы очень дорогим.

Оптоволоконные сети - что это такое, и для чего они нужны?Оптоволоконные сети - что это такое, и для чего они нужны?

Вы когда-нибудь бывали на море или озере в лучах заката. Помните, как свет от солнца под большим углом отражался от воды. Хотя как вы, наверное, знаете, вода прозрачная. Но при увеличении угла и плотности между двумя материалами – свет начинает отражаться от разных сред.

Именно эту технологию и используют в оптоволоконной связи. Сердечник и внешняя оболочка имеют разную плотность и структуру, из-за чего луч света, отражаясь, распространяется куда дальше. Для передачи и воспроизведения света используется полупроводниковый или диодный лазер.

Если окунуться в историю, то первыми трудами, который заложили основу «оптики» – было исследование Даниелем Колладоном и Жаком Бабинеттом. Они в первую очередь изучали возможности преломления света. Но если быть точнее, то прародителем стал Кларенс Хаснелл – он в первые применил свет для передачи изображения через специальные трубки.

Оптоволоконные сети - что это такое, и для чего они нужны?Оптоволоконные сети - что это такое, и для чего они нужны?

Отличие от витой пары

Если окунуться в 2000-е годы, то возможно кто-то вспомнит, что тогда в России и других странах СНГ использовался только интернет по типу aDLS. Когда интернет пришёл в РФ, то страна была просто не готова к этому. По всей стране не было ничего подходящего, чтобы передавать информацию от компьютера к компьютеру.

Именно тогда пришла идея использовать старые телефонные провода. Напомню, что это обычные два проводка без оплётки и дополнительной защиты. В результате интернет всё же появился, но имел очень маленькую скорость. Также многие жаловались, на лаги, прерывания, постоянное отваливающийся интернет.

Все эти проблемы были связаны как раз со способом передачи информации. По двум проводкам без оплётки очень сложно было передавать данные – так как при передаче многие пакеты терялись или изменялись в результате помех от электромагнитных волн. На смену телефонным линиям пришла витая пара.

Оптоволоконные сети - что это такое, и для чего они нужны?Оптоволоконные сети - что это такое, и для чего они нужны?

Витая пара — это скрученные пары проводов во одной внешней оплётке. Чаще всего используется именно витая пара с 4 парами (8 проводков). Данный вид коммуникации уже стал намного надёжнее телефонного кабеля. В качестве защиты от радиоволн придумали нехитрую штуку – а именно скручивание.

По одной паре передаётся одна и та же информация. При скручивании провод постоянно меняет своё положение. В результате первый проводок находится с внешней стороны и принимает весь удар окружающей среды. Второй провод прячется за него. Так передаваясь, информация по паре проводов в конце складывается. В результате также вычитается помехи.

Скорость при это выросла в несколько раз. Но была проблема быстрого затухания сигнала. Подобные провода могут бить до 100 метров, не дальше. А при увеличении скорости будет падать и диапазон действия.

Вот тут на смену пришла оптоволоконная связь. Скорость выросла ещё сильнее, но также увеличилось дальность отправки пакета. Если раньше приходилось каждые 100 метров устанавливать повторители, то при передаче с помощью «оптики» дальность стала больше на несколько километров.

Оптоволоконные сети - что это такое, и для чего они нужны?Оптоволоконные сети - что это такое, и для чего они нужны?

Но что самое интересное – волоконная связь почти полностью защищена от электромагнитного воздействия. Также подобные провода почти неподвержены температурным скачкам и могут работать как в сильную жару, так и в дикий холод.

Частота передачи с помощью света выше поэтому минимальная скорость начинается от 1 Гбит в секунду. При передаче в витой паре при задействовании всех пар скорость будет 1 Гбит в секунду. Но при этом провод будет очень дорогим, так как для достижения такого результата нужно защитить каждый провод «экраном» от воздействия внешней среды.

К недостаткам ВОЛС можно отнести только сложность в монтаже и сварке. Для этого нужно специальное оборудования и знания. При «сварке» или по-другому соединении двух оптических кабелей – нужно добиться идеального соединения между центральными жилами и внешним стеклом. Иначе свет будет затухать именно на этом участке или коэффициент преломления будет не правильным.

Передача данных в сетях

Все происходит аналогично. Изначально отправительное устройство кодирует информацию в виде пакетов. Далее данные переводятся в тот формат, который можно передать с помощью света через ВОЛС. После этого информация отправляется по линиям связи. Почти моментально она доходит до приёмника. Ему же остаётся перевести данные в формат, понятный для компьютера, коммутатора, роутера или другого сетевого оборудования.

Оптоволоконные сети - что это такое, и для чего они нужны?Оптоволоконные сети - что это такое, и для чего они нужны?

Сегодня оптоволоконные сети есть почти во всех городах. Подключение домов имеет непосредственно через «оптику». Кабель идёт к центральному коммутатору. Далее от него с помощью витой пары провода идут в каждый дом. Сейчас некоторые провайдеры начали подключать клиентов по оптоволокну. То есть вместо той же витой пары – используется «стекло».

Скорость на таких соединениях выше. При этом вырастает и качество связи и интернета. Из-за более высокой надёжности – значение отклика ниже и лагов меньше. Но тут нужно учитывать, что для подключения такого кабеля нужны специальные маршрутизаторы.

Оптоволокно — это… Что такое Оптоволокно?

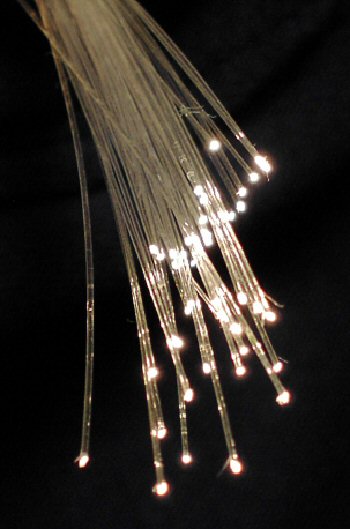

Связка оптоволокна. Теоретически, использование передовых технологий, таких как DWDM, со скромным количеством волокон, которое представлено здесь, может дать достаточную пропускную способность, с помощью которой легко было бы передать всю необходимую информацию, в которой нуждается вся планета (около 100 терабит в секунду в одном оптоволокне. )

Оптоволокно — это стеклянная или пластиковая нить, используемая для переноса света внутри себя посредством полного внутреннего отражения. Волоконная оптика — раздел прикладной науки и машиностроения, описывающий такие волокна. Оптоволокна используются в оптоволоконной связи, которая позволяет передавать цифровую информацию на большие расстояния и с более высокой скоростью передачи данных, чем в электронных средствах связи. В ряде случаев они также используются при создании датчиков.

Простой принцип действия позволяет использовать различные методы, дающие возможность создавать самые разнообразные оптоволокна:

  • Одномодовые оптоволокна
  • Многомодовые оптоволокна
  • Оптоволокна с градиентным показателем преломления
  • Оптоволокна со ступенчатым профилем распределения показателей преломления.

Из-за физических свойств оптоволокна необходимы специальные методы для их соединения с оборудованием. Оптоволокна являются базой для различных типов кабелей, в зависимости от того, где они будут использоваться.

Принцип передачи света внутри оптоволокна был впервые продемонстрирован во времена королевы Виктории (1837—1901 гг.), но развитие современных оптоволокон началось в 1950-х годах. Они стали использоваться в связи несколько позже, в 1970-х; с этого момента технический прогресс значительно увеличил диапазон применения и скорость распространения оптоволокон, а также уменьшил стоимость систем оптоволоконной связи.

Применение

Оптоволоконная связь

Оптоволокно может быть использовано как средство для дальней связи и построения компьютерной сети, вследствие своей гибкости, позволяющей даже завязывать кабель в узел. Несмотря на то, что волокна могут быть сделаны из прозрачного пластичного оптоволокна или кварцевого волокна, волокна, использующиеся для передачи информации на большие расстояния, всегда сделаны из кварцевого стекла, из-за низкого оптического ослабления электромагнитного излучения. В связи используются многомодовые и одномодовые оптоволокна; многомодовое оптоволокно обычно используется на небольших расстояниях (до 500 м), а одномодовое оптоволокно — на длинных дистанциях. Из-за строгого допуска между одномодовым оптоволокном, передатчиком, приемником, усилителем и другими одномодовыми компонентами, их использование обычно дороже, чем применение мультимодовых компонентов.

Оптоволоконный датчик

Оптоволокно может быть использовано как датчик для измерения напряжения, температуры, давления и других параметров. Малый размер и фактическое отсутствие необходимости в электрической энергии, дает оптоволоконным датчикам преимущество перед традиционными электрическими в определенных областях.

Оптоволокно используется в гидрофонах в сейсмических или гидролокационных приборах. Созданы системы с гидрофонами, в которых на волоконный кабель приходится более 100 датчиков. Системы с гидрофоновым датчиком используются в нефтедобывающей промышленности, а также флотом некоторых стран. Немецкая компания лазерный микроскоп, работающий с лазером и оптоволокном[1].

Оптоволоконные датчики, измеряющие температуры и давления, разработаны для измерений в нефтяных скважинах. Оптоволоконные датчики хорошо подходят для такой среды, работая при температурах, слишком высоких для полупроводниковых датчиков (Оптоволоконное измерение температуры).

Разработаны устройства дуговой защиты с волоконно-оптическими датчиками, основными преимуществами которых перед традиционными устройствами дуговой защиты являются: высокое быстродействие, нечувствительность к электромагнитным помехам, гибкость и лёгкость монтажа, диэлектрические свойства.

Другое применение оптоволокна — в качестве датчика в лазерном гироскопе, который используется в Boeing 767 и в некоторых моделях машин (для навигации). Специальные оптические волокна используются в интерферометрических датчиках магнитного поля и электрического тока. Это волокна полученные при вращении заготовки с сильным встроеным двойным лучепреломлением.

Оптоволокно применяется в охранной сигнализации на особо важных объектах (например, ядерное оружие). Когда злоумышленик пытается переместить боеголовку, условия прохождения света через световод изменяются, и срабатывает сигнализация.

Другие применения оптоволокна

Диск фрисби, освещенный оптоволокном

Оптоволокна широко используются для освещения. Они используются как световоды в медицинских и других целях, где яркий свет необходимо доставить в труднодоступную зону. В некоторых зданиях оптоволокна используются для обозначения маршрута с крыши в какую-нибудь часть здания. Оптоволоконное освещение также используется в декоративных целях, включая коммерческую рекламу, искусство и искусственные ёлки.

Оптоволокно также используется для формирования изображения. Когерентный пучок, передаваемый оптоволокном, иногда используется совместно с линзами — например, в эндоскопе, который используется для просмотра объектов через маленькое отверстие.

Примечания

См. также

Литература

  • Gambling, W. A., «The Rise and Rise of Optical Fibers», IEEE Journal on Selected Topics in Quantum Electronics, Vol. 6, No. 6, pp. 1084–1093, Nov./Dec. 2000
  • Gowar, John, Optical Communication Systems, 2 ed., Prentice-Hall, Hempstead UK, 1993 (ISBN 0-13-638727-6)
  • Hecht, Jeff, City of Light, The Story of Fiber Optics, Oxford University Press, New York, 1999 (ISBN 0-19-510818-3)
  • Hecht, Jeff, Understanding Fiber Optics, 4th ed., Prentice-Hall, Upper Saddle River, NJ, USA 2002 (ISBN 0-13-027828-9)
  • Nagel S. R., MacChesney J. B., Walker K. L., «An Overview of the Modified Chemical Vapor Deposition (MCVD) Process and Performance», IEEE Journal of Quantum Mechanics, Vol. QE-18, No. 4, April 1982
  • Ramaswami, R., Sivarajan, K. N., Optical Networks: A Practical Perspective, Morgan Kaufmann Publishers, San Francisco, 1998 (ISBN 1-55860-445-6)

Ссылки

Wikimedia Foundation. 2010.

кварцевые и не только / Блог компании ЭФО / Хабр

Время от времени на Хабре появляются различные статьи на тему волоконно-оптических линий связи (ВОЛС), что неудивительно, поскольку оптическая связь сегодня является одним из основных способов передачи информации. Оптические линии связи успешно конкурируют с традиционными медными линиями и беспроводными технологиями. Именно оптическому волокну мы во многом обязаны резким увеличением объема и скорости передаваемой по всему миру информации за последние годы и, в частности, развитием Интернета. Более того, с каждым годом оптическое волокно становится все ближе к потребителю и осваивает все новые сферы применения.


Мы уверены, что каждый уважающий себя IT-специалист должен иметь хотя бы общее представление о ВОЛС, независимо от того, чем конкретно он занимается. Предлагаемая вашему вниманию статья посвящена разновидностям и классификации оптических волокон. Конечно, сейчас можно легко найти очень много разной информации на эту тему. Но, как вы увидите дальше, и нам есть что рассказать. Тем более что на Хабре пока тема оптического волокна освещена, как нам кажется, в недостаточной степени.


Компания «ЭФО» занимается поставками импортных электронных компонентов на российский рынок с 1991 года. Последние 15 лет (с 2001 г.) наша программа поставок включает волоконно-оптические и оптоэлектронные компоненты. Исторически сложилось, что основными нашими клиентами являются представители разных отраслей промышленности.

«ЭФО» имеет несколько специализированных сайтов под разные группы продукции. Оптической связи посвящен сайт infiber.ru, которым занимаются сотрудники Отдела волоконно-оптических компонентов. Сайт содержит каталог волоконно-оптической продукции, которую мы поставляем. Также здесь публикуются новости производителей и статьи, написанные сотрудниками отдела. Наш сайт создан недавно, но активно развивается.


Как уже упоминалось, в этой статье мы хотели рассказать не столько о самом оптическом волокне, сколько о его разновидностях и классификации. Большинство читателей, скорее всего, знает разницу между одномодом и многомодом, но мы хотим дать более детальную информацию, чтобы Вы могли легко ориентироваться в многообразии современных волокон и их свойствах и не испытывали затруднений с вопросами, которые возникают в практической работе, например:


  • Что означает OM4 в спецификации к оптическому волокну и чем оно отличается от OM1, OM2 и OM3?
  • Какие материалы используются при производстве волокон и кабелей? Что такое пластиковое оптическое волокно?
  • Где следует использовать волокно со смещенной дисперсией и в каких случаях дисперсия должна быть нулевой?
  • Что означают аббревиатуры POF и HCS (PCS)?

Опыт общения с заказчиками показывает, что эти и другие вещи, связанные с классификацией волокон, известны далеко не всем (напомним, наши клиенты в основном работают в промышленности и чаще всего являются специалистами каждый в своей области). Поэтому считаем, что подобная информация будет крайне полезной. Очень надеемся, что одной статьей наше совместное обсуждение темы ВОЛС на Хабре не закончится.

Немного забегая вперед, отметим, что одной из главных особенностей этой статьи мы считаем знакомство читателей с волокнами POF и HCS, поскольку 1) эти волокна набирают все большую популярность в промышленности и других сферах и 2) в отличие от традиционных кварцевых волокон они не так хорошо освещены в русскоязычном интернете.

И последнее. Недавно мы разместили на нашем сайте пять статей, в которых более подробно рассказывается об оптическом волокне и его основных типах. Кому информации, изложенной ниже, окажется недостаточно, добро пожаловать к нам на сайт!


Исходя из поставленной задачи (представить классификацию оптических волокон), мы не хотели бы сильно углубляться в теоретические основы волоконно-оптической связи. Но для того чтобы информация была понятна широкому кругу читателей, начнем все-таки с того, что представляет собой оптическое волокно, каким образом по нему передается сигнал и каковы его некоторые основные характеристики.

Оптическое волокно (оптоволокно) – это волновод с круглым поперечным сечением, по которому передается электромагнитное излучение оптического диапазона (обычно ближний ИК и видимый свет). Оптическое волокно состоит из двух основных частей: сердцевины и оптической оболочки. Диаметр этой структуры сравним с толщиной человеческого волоса. Сверху на оптоволокно наносится защитное акриловое покрытие. Для дальнейшей защиты используются различные упрочняющие и защитные элементы. Конструкция, содержащая одно или несколько оптических волокон и различные защитные элементы, покрытые общей оболочкой, называется волоконно-оптическим кабелем.


Информационный сигнал передается по оптическому волокну в виде модулированного светового излучения. Благодаря явлению полного внутреннего отражения (вспомните школьный курс геометрической оптики), свет, попавший в оптоволокно, распространяется по нему на большие расстояния. Сердцевина и оптическая оболочка волокна изготавливаются из материалов с незначительно отличающимися показателями преломления (показатель преломления сердцевины больше). Поэтому световые волны, попавшие в сердцевину под углами, меньшими некоторого критического значения, многократно переотражаются от оболочки. Если при этом выполняются условия для распространения в волноводе (свет – это не только поток частиц, но и электромагнитная волна), то такие световые волны, называемые модами, распространяются на значительные расстояния.


Помимо разницы между показателями преломления сердцевины и оболочки важную роль играет профиль показателя преломления сердцевины, то есть зависимость величины показателя преломления от радиуса поперечного сечения оптоволокна. Если показатель преломления остается одинаковым во всех точках сечения сердцевины, такой профиль называется ступенчатым, если плавно уменьшается от центральной оси к оболочке, – градиентным. Встречаются и более сложные профили. Профиль показателя преломления оказывает большое влияние на характеристики оптического волокна как среды передачи информации.


Среди большого числа характеристик и параметров, описывающих оптическое волокно как среду передачи данных, отметим наиболее важные – затухание (потери) и дисперсию.

Затухание – это постепенное ослабление мощности оптического сигнала по мере распространения по оптоволокну, вызванное разными физическими процессами. Величина затухания имеет сложную зависимость от длины волны излучения и измеряется в дБ/км. Затухание служит одним из главных факторов, ограничивающих дальность передачи сигнала по оптическому волокну (без ретрансляции).

Дисперсия – это уширение оптического импульса, передаваемого по оптоволокну, во времени. При высокой частоте следования импульсов такое уширение на некотором расстоянии от передатчика приводит к перекрыванию соседних импульсов и ошибочному приему данных. Дисперсия ограничивает как дальность, так и скорость передачи информации.



Рассказав (или напомнив) читателю об этих базовых понятиях, перейдем к тому, ради чего все это излагалось, – к классификации оптических волокон. Существует огромное количество различных оптических волокон, поэтому сразу сделаем оговорку, что мы не будем касаться так называемых специальных волокон, используемых в научных исследованиях и разных специфических применениях, а также волокон, которые пока являются скорее технологиями будущего. Мы сосредоточимся на тех типах оптических волокон, которые уже сегодня широко используются в телекоммуникациях. А таких типа четыре.

Основными критериями, по которым проводится классификация, можно считать следующие два:


  • Материал, из которого изготавливается сердцевина и оптическая оболочка. Оптоволокно может изготавливаться не только из кварцевого стекла, но и из других материалов, в частности из полимеров.
  • Количество распространяющихся мод. В зависимости от геометрических размеров сердцевины и оболочки и величины показателя преломления в оптическом волокне может распространяться только одна или же большое количество пространственных мод. Поэтому все оптические волокна делят на два больших класса: одномодовые и многомодовые.

Таким образом, можно выделить четыре больших класса оптических волокон (ссылки ведут к соответствующим статьям на infiber.ru):


  1. Кварцевое многомодовое волокно.
  2. Кварцевое одномодовое волокно.
  3. Пластиковое, или полимерное, оптическое волокно (POF).
  4. Кварцевое волокно с полимерной оболочкой (HCS).

На рисунке ниже изображены поперечные сечения этих четырех типов волокон (соотношение размеров сохранено).


Поговорим подробнее о каждом из этих типов.


1. Кварцевое многомодовое волокно

Кварцевые волокна являются самым известным и распространенным типом оптических волокон. Поскольку многомодовые и одномодовые кварцевые волокна сильно отличаются по своим характеристикам и применению, удобнее рассмотреть их по отдельности.

Многомодовое кварцевое волокно имеет и сердцевину, и оптическую оболочку из кварцевого стекла. Как правило, такое оптоволокно имеет градиентный профиль показателя преломления. Это необходимо, чтобы снизить влияние межмодовой дисперсии. Как было показано выше, моды распространяются в оптическом волокне по разным траекториям, а значит, время распространения каждой моды также отличается. Это приводит к уширению передаваемого импульса. Градиентный профиль уменьшает разницу во времени распространения мод. За счет плавного изменения показателя преломления моды высшего порядка, которые попадают в волокно под бо́льшим углом и распространяются по более длинным траекториям, имеют и бо́льшую скорость, чем те, которые распространяются вблизи сердцевины. Полностью устранить влияние межмодовой дисперсии невозможно, поэтому многомодовое волокно уступает одномодовому по дальности и скорости передачи информации.


Рабочими для многомодового волокна обычно являются длины волн 850 и 1300 (1310) нм. Типичное затухание на этих длинах волн – 3,5 и 1,5 дБ/км соответственно.

Классификация. Кварцевое многомодовое волокно было первым типом волокна, которое стало широко применяться на практике. Распространение получили два стандартных размера многомодовых волокон (диаметр сердцевины/оболочки): 62,5/125 мкм и 50/125 мкм.

Общепринятая классификация многомодовых кварцевых волокон приводится в стандарте ISO/IEC 11801. Этот стандарт выделяет четыре класса многомодовых волокон (OM – Optical Multimode), отличающиеся шириной полосы пропускания (параметр, характеризующий межмодовую дисперсию и определяющий скорость передачи информации):


  • OM1 – стандартное многомодовое волокно 62,5/125 мкм;
  • OM2 – стандартное многомодовое волокно 50/125 мкм;
  • OM3 – многомодовое волокно 50/125 мкм, оптимизированное для работы с лазером;
  • OM4 – многомодовое волокно 50/125 мкм, оптимизированное для работы с лазером, с улучшенными характеристиками.

Фраза «оптимизированное для работы с лазером» напоминает о том, что изначальна для передачи сигнала по многомодовому волокну использовались светодиоды (LED). С появлением полупроводниковых лазеров стали разрабатываться волокна более совершенной структуры, названные оптимизированными для работы с лазерами.

Применение. Многомодовое волокно применяется в непротяженных линиях связи (обычно сотни метров), причем волокно 50/125 мкм (OM2, OM3, OM4) используется в основном в локальных сетях и дата-центрах, а волокно 62,5/125 мкм часто применяется в индустриальных сетях. В гигабитных приложениях рекомендуется применять волокна классов OM3 и OM4. Причина, по которой многомодовое волокно до сих пор не вытеснено одномодовым волокном, обладающим лучшими характеристиками, заключается в меньшей стоимости компонентов линии (активное оборудование, соединительные изделия). Цена снижается из-за большего диаметра сердцевины многомодового волокна, и, соответственно, меньших требований к точности изготовления и монтажа компонентов.


2. Кварцевое одномодовое волокно

В одномодовом волокне, как следует из названия, распространяется только одна (основная) мода излучения. Это достигается за счет очень маленького диаметра сердцевины (обычно 8-10 мкм). Диаметр оптической оболочки такой же, как и у многомодового волокна – 125 мкм. Отсутствие других мод положительно сказывается на характеристиках оптоволокна (нет межмодовой дисперсии), увеличивая дальность передачи без ретрансляции до сотен километров и скорость до десятков Гбит/с (приводим стандартные значения, а не те «рекордные», которые достигаются в исследовательских лабораториях). Затухание в одномодовом волокне также крайне низкое (менее 0,4 дБ/км).


Диапазон длин волн для одномодового волокна достаточно широк. Обычно передача осуществляется на длинах волн 1310 и 1550 нм. При использовании технологии спектрального уплотнения каналов используются и другие длины волн (об этом чуть ниже).

Классификация. Ассортимент кварцевых одномодовых волокон весьма разнообразен. Международный стандарт ISO/IEC 11801 и европейский EN 50173 по аналогии с многомодовым волокном выделяют два больших класса одномодовых волокон: OS1 и OS2 (OS – Optical Single-mode). Однако в связи с существующей путаницей, связанной с этим делением, не рекомендуем ориентироваться на эту классификацию. Гораздо более информативными являются рекомендации ITU-T G.652-657, выделяющие больше типов одномодовых волокон.

В таблице ниже представлена краткая характеристика этих волокон и их применение. Но прежде – пара комментариев. Межмодовая дисперсия, отсутствующая в одномодовом волокне, является не единственным механизмом уширения оптического импульса. В одномодовом волокне на первый план выходят другие механизмы, прежде всего, хроматическая дисперсия, связанная с тем, что ни один источник излучения (даже лазер) не испускает строго монохроматичное излучение. При этом существует длина волны, при которой коэффициент хроматической дисперсии равен нулю. В большинстве случае работа на этой длине волны оказывается предпочтительной, но не всегда.


Тип волокна Описание Применение
G.652. Одномодовое волокно с несмещенной дисперсией Наиболее распространенный тип одномодового волокна с точкой нулевой дисперсии на длине волны 1300 нм. Различают 4 подкласса (A, B, C и D). Волокна G.652.C и G.652.D отличаются низким затуханием вблизи «водного пика» («водным пиком» называют область большого затухания в стандартном волокне около длины волны 1383 нм). Стандартные области применения.
G.653. Одномодовое волокно с нулевой смещенной дисперсией Точка нулевой дисперсии смещена на длину волны 1550 нм. Передача на длине волны 1550 нм.
G.654. Одномодовое волокно со смещенной длиной волны отсечки Длина отсечки (минимальная длина волны, при которой волокно распространяет одну моду) смещена в область длин волн около 1550 нм. Передача на длине волны 1550 нм на очень большие расстояния. Магистральные подводные кабели.
G.655. Одномодовое волокно с ненулевой смещенной дисперсией Это волокно имеет небольшое, но не нулевое, значение дисперсии в диапазоне 1530-1565 нм (ненулевая дисперсия уменьшает нелинейные эффекты при одновременном распространении нескольких сигналов на разных длинах волн). Линии передачи со спектральным уплотнением каналов (DWDM).
G.656. Одномодовое волокно c ненулевой смещенной дисперсией для широкополосной передачи Ненулевая дисперсия в диапазоне длин волн 1460-1625 нм. Линии передачи со спектральным уплотнением каналов (CWDM/DWDM).
G.657. Одномодовое волокно, не чувствительное к потерям на макроизгибе Волокно с уменьшенным минимальным радиусом изгиба и с меньшими потерями на изгибе. Выделяют несколько подклассов. Для прокладывания в ограниченном пространстве.

Применение. Одномодовое кварцевое волокно, безусловно, является самым распространенным типом оптоволокна. С его помощью можно организовать передачу высокоскоростного сигнала на очень большие расстояния, а применение технологии спектрального уплотнения каналов (CWDM/DWDM) позволяет в разы увеличить пропускную способность линии связи. Одномодовое волокно часто применяется и на коротких дистанциях, например, в локальных сетях.


3. Пластиковое оптическое волокно (POF)

О кварцевом оптическом волокне знают практически все. Но помимо него существует еще два типа оптических волокон, заслуживающие внимания. Прежде всего, речь идет о пластиковом, или полимерном, оптическом волокне (POF – Plastic/Polymer Optical Fiber). Это многомодовое волокно большого диаметра со ступенчатым показателем преломления, сердцевина и оболочка которого изготовлены из полимерных материалов, прежде всего, из полиметилметакрилата (по-простому, оргстекла). Чаще всего можно встретить POF с соотношением диаметров сердцевины и оболочки 980/1000 мкм.

В сравнении с кварцевым волокном POF имеет очень большие потери (100-200 дБ/км). С другой стороны, минимум потерь находится в видимом диапазоне (520, 560 и 650 нм). Это, а также очень большой размер поперечного сечения, позволяет использовать в качестве источников излучения дешевые светодиоды. Большой диаметр также значительно упрощает процесс работы с пластиковым волокном. Процесс изготовления патч-корда (оптического шнура) требует меньших навыков и времени, а все необходимые приспособления имеют значительно меньшую стоимость. На рисунке ниже представлены пластиковые патч-корды с коннекторами семейства Versatile Link (VL) от компании Broadcom Limited (ранее Avago Technologies).


Таким образом, главные преимущества пластикового волокна – это низкая стоимость компонентов и простота работы с ним. При этом POF присущи все те особенности оптического волокна, которые дают ему преимущества перед другими видами связи. В их числе невосприимчивость к электромагнитному излучению и изолирующие свойства (защита от высоких напряжений), меньшие габариты и вес.

Классификация. Хотя выпускаемые пластиковые волокна отличаются по размеру, используемым полимерам, профилю показателя преломления и другим параметрам, подавляющую часть всех пластиковых волокон составляет POF 980/1000 мкм из полиметилметакрилата.

Применение. Область применения POF – короткие низкоскоростные линии связи (до 200 Мбит/с на несколько десятков метров). Преимущества POF проявляются в тех случаях, когда простота эксплуатации и низкая стоимость линии связи важнее, чем характеристики самой передачи. POF часто используется в промышленных линиях связи, автомобильной электронике, медицине и разного рода датчиках. Кроме того, пластиковое волокно может с успехов применяться и в различных специальных/корпоративных сетях передачи данных, например, для связи в пределах квартиры или офиса (к слову, эта область применения в России пока только начинает развиваться).


4. Кварцевое волокно с полимерной оболочкой (HCS)

И, наконец, последний тип оптического волокна, с которым мы бы хотели познакомить читателей, представляет собой нечто среднее (во всех отношениях) между кварцевым и пластиковым волокном. У этого типа волокна много названий, но мы привыкли называть его кварцевым волокном с полимерной (жесткой) оболочкой и обозначать HCS (Hard Clad Silica). Также распространена аббревиатура PCS (Polymer Clad Silica).

HCS-волокно – это многомодовое оптическое волокно большого диаметра с сердцевиной из кварцевого стекла и оболочкой из полимерного материала. Наибольшее распространение в телекоммуникациях получило HCS-волокно с диаметром сердцевины и оболочки 200/230 мкм и ступенчатым показателем преломления. В других областях, таких как медицина и научные исследования, могут использоваться HCS-волокна с бо́льшим диаметром сердцевины (300, 400, 500 мкм…).


По своим оптическим характеристикам HCS-волокно также занимает промежуточное положение между кварцевым оптоволокном и POF. Минимум затухания стандартного HCS-волокна приходится на длину волны 850 нм и составляет единицы-десятки дБ/км. Для работы с HCS-волокном часто можно использовать те же активные компоненты, что и для POF (с длиной волны 650 нм) или для многомодового кварцевого волокна (светодиоды с длиной волны 850 нм).

Достаточно большой размер HCS-волокна, как и в случае POF, упрощает и удешевляет процесс работы с ним.

Классификация. Как уже упоминалось, в телекоммуникациях в основном используется HCS-волокно 200/230 мкм.

Применение. В целом, области применения HCS схожи с областями применения POF, с той лишь только разницей, что расстояние передачи при использовании HCS-волокна увеличивается до нескольких километров (благодаря меньшему затуханию).


Подведем итоги. Как видим, зачастую выбор оптического волокна для создания линии связи не ограничивается выбором одномод VS многомод. Ассортимент оптических волокон достаточно разнообразен, и в зависимости от ситуации наилучшим решением может оказаться использование того или иного типа волокна из тех, что были описаны в данной статье.

Напоследок благодарим всех читателей за внимание. Надеемся, что статья оказалась не только познавательной, но и полезной (или окажется таковой в будущем). С нетерпением ждем комментариев и вопросов.

Что такое оптоволокно

Узнайте о новейшем модном словечке в отрасли — оптоволокно. Получите информацию о волоконно-оптических кабелях и о том, как они произвели революцию в скорости Интернета. Узнайте, как получить оптоволоконный интернет сегодня!

Что такое оптоволокно?

Оптоволокно — это технология передачи данных, которая обеспечивает передачу данных и информации с помощью оптических волокон. Волоконно-оптические технологии используются во многих различных отраслях, в том числе в телекоммуникациях (телекоммуникации).Поставщики услуг связи могут предоставлять следующие услуги подключения и развлечений по оптоволоконной линии: Интернет, телефон и / или телевидение. Оптоволокно может быть предоставлено операторами связи, которые могут передавать сигналы Интернета, телефона или кабельного телевидения соответствующим абонентам. Если вы все еще спрашиваете себя «что такое оптоволокно?» тогда продолжайте читать.

Что такое оптоволоконный кабель?

Волоконно-оптическая технология стала возможной благодаря использованию оптоволоконных кабелей, представляющих собой длинные тонкие стеклянные пряди.Эти стеклянные нити, также известные как оптические волокна, состоят из следующих частей: сердцевина, оболочка и буферное покрытие. Передача световых и электрических сигналов стала возможной благодаря оптоволоконным кабелям. Эти сигналы могут путешествовать на большие расстояния, передавая данные по всему пути. Пучки оптоволоконных кабелей могут состоять из одномодовых волокон или многомодовых волокон, которые пропускают различные виды инфракрасного света.

Что такое оптоволоконный интернет?

Оптоволокно — это технология передачи данных через Интернет, обеспечивающая доступ в Интернет для абонентов.В частности, оптоволокно является одним из видов высокоскоростного широкополосного соединения. Широкополосная связь, которая обозначает широкую полосу пропускания, относится к высокоскоростному интернет-соединению, которое использует несколько каналов данных для отправки информации по сетям абонентов. Есть несколько различных типов интернет-соединений в дополнение к широкополосному интернету; К ним относятся кабельный Интернет (кабельный модем), спутниковый Интернет, цифровая абонентская линия или DSL, беспроводной Интернет, широкополосная связь по линиям электропередачи (BPL) и волоконно-оптический Интернет.

Преимущества оптоволоконного интернета

Волоконно-оптический Интернет способен передавать информацию по всей стране. Оптоволоконный Интернет может быть быстрее, чем кабель, так как кабель может быть быстрее, чем соединение DSL. Волоконно-оптические скорости могут быть отмечены в килобитах в секунду (Кбит / с) или в мегабитах в секунду (Мбит / с). Когда речь идет о скорости волоконно-оптического Интернета, скорость загрузки и скорость загрузки будут зависеть от уровня интернет-сервиса, который вы имеете, а также от всего другого трафика в вашей сети Интернет в любой момент времени.

Услуги оптоволоконного Интернета и оптоволоконного кабеля могут быть дешевле, чем Интернет, предоставляемый другими поставщиками услуг. Физические оптоволоконные кабели, которые соединяют клиентов с Интернет-сервисом, могут быть тоньше и дешевле, чем медный провод. Волоконно-оптические кабели пропускают свет через свои оптические волокна вместо электричества, поэтому они считаются невоспламеняющимися. Наконец, оптоволоконные кабели легче по весу, чем кабели из медной проволоки, и часто более гибкие.

Как получить оптоволоконный интернет

Клиенты могут получить доступ к оптоволоконному Интернету, если местный провайдер обслуживает их территорию с помощью оптоволоконной технологии.Скорость оптоволоконного Интернета может варьироваться в зависимости от уровня интернет-услуг, предлагаемых поставщиком телекоммуникационных услуг. Расстояние между оптическими волокнами и вашим компьютером также играет роль в скорости интернета. Услуга Fibre Internet может быть ограничена и доступна не во всех регионах.

Оптоволоконный Интернет признан высокоскоростным интернет-провайдером, предоставляемым интернет-провайдерами. Подключение по оптоволоконному кабелю и оптоволоконному Интернету может быть правильным для вас в зависимости от ряда факторов.Важно изучить различные типы соединений, доступных в вашем районе, прежде чем покупать Интернет, кабельное телевидение или домашний телефон. Независимо от того, пользуетесь ли вы широкополосным Интернетом, например, оптоволоконным, или другим высокоскоростным интернет-сервисом, вы скоро присоединитесь к миллионам клиентов, пользующихся множеством преимуществ подключения к Интернету.

,
решений для оптоволокна для отраслей промышленности по всему миру

Одномодовое оптическое волокно

Волокно — это сеть ™

OFS является мировым лидером в разработке и производстве одномодового оптического волокна для таких применений, как трансконтинентальный, региональный, городской, домашний / бизнес-доступ и внутренние оптоволоконные системы.

Руководство по выбору одномодового оптического волокна OFS для наземных приложений — это краткое справочное руководство для общего понимания типов и применений одномодового волокна OFS.В этом руководстве описываются несколько семейств волокон OFS и даются рекомендации для одномодовых волокон, используемых в приложениях для внешних сетей (OSP), а также в помещениях (для помещений, предприятий).

Выбор правильного оптоволокна для вашего приложения может помочь снизить системные затраты. Такие характеристики, как меньшие потери, большая эффективная площадь, оптимизированная дисперсия и жесткие характеристики изгиба, могут обеспечить экономические преимущества по сравнению с использованием стандартного одномодового волокна G.652D. Пожалуйста, свяжитесь с OFS для более подробного объяснения различных предложений стоимости волокна, чтобы помочь в процессе выбора.

Портфель одномодовых продуктов OFS Портфель одномодовых продуктов включает следующие семейства оптических волокон:

  • TeraWave® — длинное волокно ITU-T G.654 с оптимизированной большой эффективной площадью, разработанной специально для поддержки согласованных систем.
  • TrueWave® — ITU-T G.655 и / или G.656 ненулевые дисперсионные волокна (NZDF), которые имеют оптимальные характеристики хроматической дисперсии для упрощения и снижения стоимости компенсации дисперсии.
  • AllWave® — ITU-T G.652.D стандартные одномодовые волокна. Волокна AllWave Zero Water Peak (ZWP) обеспечивают бесшовное сращивание и могут использоваться повсеместно, от дальних до коротких областей применения в зданиях. Некоторые из этих волокон также соответствуют G.657.
  • AllWave FLEX и EZ-Bend® представляют собой одномодовые волокна, нечувствительные к изгибу ITU-T G.657.
  • TeraWave линия океанских волокон.

многомодовое оптическое волокно

OFS также является мировым лидером в разработке и производстве многомодовых оптических волокон.Наш портфель продуктов предлагает многомодовые оптические волокна с градиентным индексом OM3, OM4 и OM5 с высокой пропускной способностью, предназначенные для поддержки широкого спектра приложений локальной сети, центрального офиса и центра обработки данных на базе VCSEL. Наши лазерные оптимизированные многомодовые оптоволоконные кабели LaserWave® обеспечивают экономичную поддержку скорости корпоративной сети до 400 Гбит / с и выше. Волокно LaserWave WideBand (OM5) поддерживает новейшие приложения коротковолнового мультиплексирования (SWDM), разработанные для максимизации пропускной способности данных многомодового волокна.Управляемое DMD для обеспечения оптимальной производительности лазерных источников, оптическое волокно LaserWave спроектировано и изготовлено с тщательно контролируемым профилем показателя преломления для достижения низкого затухания, высокой пропускной способности и более длинных расстояний связи. Превосходная геометрия многомодового оптоволоконного кабеля OFS позволяет упростить прокладку кабелей и улучшить характеристики разъемов и трансиверов. Пожалуйста, свяжитесь с OFS для более подробного объяснения различных типов волокон и для помощи в процессе выбора.

Специальность

OFS через свои предшествующие компании разрабатывает и производит специальные волокна с середины 1970-х годов и сегодня предлагает широкий спектр стандартных и нестандартных версий.Ассортимент специальной продукции включает многомодовые (MM) и одномодовые (SM) с различными размерами сердечника и оболочки, рабочими длинами волн, числовыми апертурами (NA) и покрытиями. Эти функции оптимизируют производительность оптоволокна в конкретном приложении и часто разрабатываются в ответ на запрос клиента.

Наши оптоволоконные технологии HCS®, HCXtreme®, GiHCS® и LineaSens® PYROCOAT® хорошо известны во всех отраслях промышленности. Наши специальные одномодовые волокна включают поддержание поляризации, легирование эрбием, накачку оболочки и большую модовую зону, легированную различными редкоземельными элементами, такими как эрбий, иттербий и эрбий / иттербий.OFS является лидером в области разработки и модификации оптического волокна для различных отраслей, включая медицинскую, промышленную связь, авионику и оборону, а также для различных применений в области зондирования.

Посмотрите наш каталог оптических волокон

,
типов волоконно-оптических кабелей по применению

Обеспечивая универсальность и долговечность в широком диапазоне применений, оптоволоконные кабели имеют решающее значение для обеспечения надежности сетей связи во всем мире. По своей сути оптоволоконный кабель состоит из стеклянных нитей, каждая из которых может передавать сообщения, модулированные на световые волны. Предлагая большую полосу пропускания, чем медный кабель, оптоволоконные кабели быстро стали кабельным решением в приложениях связи, промышленных сетей, зондирования и авионики.

Типы оптоволоконных кабелей

ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ ДЛЯ ПРИМЕНЕНИЯ СВЯЗИ

OFS предлагает высокопрочные оптоволоконные кабели для использования в различных промышленных, внутренних и наружных применениях. Предлагая уникальные свойства и преимущества для различных типов использования, наши продукты для волоконно-оптического кабеля могут легко соответствовать сложным требованиям и спецификациям.

Наш кабель DryBlock®, например, обладает высокой прочностью и гибкостью, что делает его идеальным для наружных применений (OSP), включая воздуховоды, прямую прокладку и монтажные антенны в суровых условиях.Обладая гофрированной стальной броней и полиэтиленовой оболочкой, этот кабель обеспечивает прочность и устойчивость к грызунам. DryBlock®, легкий и имеющий список RDUP, также обеспечивает быструю и простую установку.

Многие из наших продуктов, включая ленточные кабели и сухие безгелевые кабели, широко используются в различных приложениях FTTx. Например, наши кабели EZ-Bend® обеспечивают надежное соединение практически без потерь. И все наши волоконно-оптические решения, разработанные для приложений FFTH (оптоволокно к дому), FFTN (оптоволокно к узлу) или FFTC (оптоволокно к обочине), обеспечивают доставку больше данных — на большие расстояния — чем традиционные медные кабели.Волоконно-оптические кабели OFS специально разработаны для поддержки сегодняшнего постоянно подключенного мира и растущей потребности в высокоскоростном широкополосном интернете, а наши универсальные решения обеспечивают оптимальное качество видео и бесперебойную передачу голоса и данных с максимальной рентабельностью.

Полностью безгелевой кабель

Устраняя грязные гели и наполнители, полностью безгелевые кабели упрощают процесс обработки и установки для внешних кабелей (OSP) для повышения эффективности. Эти кабели доступны в виде труб или лент с диэлектрической или металлической оболочкой.

Оптический оптоволоконный кабель Loose Tube

Инновационные кабели со свободными трубами увеличивают плотность волокон и облегчают их развертывание для воздуховодов, антенн (стяжных и самонесущих), прямых прокладок и наружных / внутренних установок.

Ленточный кабель

OFS лидирует в отрасли технологий производства волоконно-оптических лент, будучи первым, кто представил волоконно-оптические ленточные кабели, а также первым, кто представил ленты из УФ-отверждаемого акрилатного материала. Современные оптические ленты AccuRibbon® вмещают до 24 цветных оптических волокон в планарной матрице, обеспечивая устройство с высокой плотностью волокон для использования в оптоволоконных кабелях или прокладки внутри электронного оборудования.

Наши ленточные кабели обеспечивают наивысшую плотность волокна в самой компактной упаковке. Оптимизация терминации волокна может сэкономить время и деньги с помощью легкого сращивания.

Прокручиваемый ленточный кабель

OFS AccuTube® Rollable Ribbon Loose tube 432-3456 fiber counts Свертываемые оптоволоконные ленты могут примерно удвоить плотность волокон по сравнению с использованием традиционных внешних кабелей, что делает эти ленты очень ценным инструментом в наборе инструментов разработчика сети.

Волокна в рулонной ленте прикрепляются с перерывами.Эта конфигурация делает ленту намного более гибкой и «катящейся». Кроме того, эта конструкция позволяет устанавливать большее количество волокон в меньшем пространстве, чем плоские ленточные кабели, а также позволяет сращивать волокна с использованием типичных методов и оборудования для сращивания ленточных устройств.

Хотя большая плотность волокон (больше волокон в меньшем пространстве) является ключевой отправной точкой, технология сворачиваемых лент предлагает гораздо больше преимуществ по сравнению с плоскими ленточными кабелями.

  • Легкий вес для увеличения расстояния вытягивания / продувки и снижения затрат на установку.
  • Меньшие диаметры намотки для установки в меньшие отверстия.
  • Меньшие кабели обеспечивают большую длину на катушке.

Более длинные отрезки могут уменьшить количество точек сращивания, стоимость сращивания и стоимость доставки. Эти ленточные кабели также не содержат геля. Хотя удаление геля уменьшает вес кабеля, главное преимущество заключается в ускорении и упрощении процесса сращивания. Принимая во внимание процесс сращивания, список преимуществ раскатной ленты увеличивается еще больше.

  • Их можно сращивать, используя типичные методы сращивания лент, сохраняя преимущества производительности и скорости восстановления лент.
  • При использовании рулонных лент легче отделить отдельные волокна от структуры ленты.
  • Существует возможность использовать меньшие соединительные лотки, что улучшает плотность укупорки, поскольку сворачиваемые ленты не ограничены жесткой плоской ленточной структурой.
Оптический кабель

Компактные, прочные и самонесущие оптоволоконные кабели выпускаются в полностью диэлектрической или тонированной конструкции. Надежные и экономически выгодные для последнего звена в оптической сети, они являются идеальным решением для автономных воздушных, прямолинейных и канальных капельных систем FTTx.

Центральный кабель

OFS был первым производителем оптического кабеля, представившим конструкцию кабеля с центральной жилой, обеспечивающую легкий доступ к волокну и максимальную плотность волокна. Кабели с центральным сердечником обеспечивают отличные оптические, механические и экологические характеристики, что делает их отличным выбором для широкого спектра применений, включая подземный канал и прочное прямое захоронение.

Открытый / Внутренний Оптический Кабель

Инновационные наружные / внутренние кабели сочетают в себе характеристики огнестойкости и безопасности внутреннего вертикального кабеля с долговечностью, необходимой для использования OSP.В результате получается уникальный кабель двойного назначения, который может помочь сэкономить время и деньги, позволяя приложениям OSP беспрепятственно протекать в помещении, используя один кабель без сращиваний.

микрокабелей и воздухопроницаемых волоконных блоков
Микрокабели

OFS и устройства из выдувного волокна специально разработаны для улучшенной продувки воздухом, где решающее значение имеют легкий вес, гибкость и небольшой размер. Эти кабели подходят для оптоволокна для дома, бизнеса и нескольких жилых единиц.

Помещение Кабельное
Кабели

OFS для помещений сочетают в себе максимальную производительность, простоту монтажа и гибкость с исключительной надежностью и безопасностью для широкого спектра применений в помещениях.Полный ассортимент высокопроизводительных вертикальных, нагнетательных и LSOH-кабелей с низким уровнем дыма и нулевым дымом обеспечивает гибкость, позволяющую обрабатывать практически любые приложения между входом в здание и рабочим столом — в большинстве сред от офиса до производственного цеха.

СПЕЦИАЛЬНЫЕ ВОЛОКОННО-ОПТИЧЕСКИЕ КАБЕЛИ

Преимущества оптоволоконных кабелей хорошо известны в отрасли:

  • Большая пропускная способность, чем у традиционных медных кабелей
  • быстрее скорости
  • большие расстояния
  • Лучшая надежность
  • Разбавитель | Стурдиер | Легкий вес
  • больше гибкости для будущего
  • Снижение совокупной стоимости владения
  • Невосприимчивость к RFI / EMI

Наш подход к специализированным оптоволоконным кабелям заключается в том, чтобы использовать эти преимущества для создания решений для широкого спектра областей применения, где оптоволоконные кабели могут выдерживать такие вещи, как условия высокой температуры, химическое воздействие или переходы из помещения в помещение и на улицу.Специализированные оптоволоконные кабели OFS обслуживают клиентов на медицинском, производственном, коммерческом и военном самолетах, а также на рынке беспилотных наземных и воздушных транспортных средств.

Что нас отличает, так это наша способность создавать кабели по индивидуальному заказу из широкого ассортимента покрытий, буферов и кабельных материалов для удовлетворения конкретных условий окружающей среды, таких как: истирание, химическое воздействие и воздействие растворителей, высокие температуры, удары и вибрация. В ассортимент покрытий входят:

  • полиэфирэфиркетон ПЭЭК
  • Полибутилентерефталат PBT
  • полипропилен PP
  • Полиэтилен PE
  • LSZH (малодымный, без галогенов) PE-PP
  • Поливинилхлорид ПВХ
  • Поливинилиденфторид PVDF
  • Полиуретан ТПУ
  • Безгалогеновый огнестойкий полиуретан HFFR
  • Hytrel TPE
  • Этилен тетрафторэтилен ETFE
  • Перфторалкокси Teflon ™ PFA
  • Фторированный этилен-пропилен FEP

Если вам нужны прочные промышленные оптоволоконные кабели со специальными волокнами, надежные кабели, устойчивые к влаге и усталости, или универсальные кабели для внутреннего и наружного применения, вы можете рассчитывать на бесшовную интеграцию, что позволяет оптимизировать работу.

Кабели для помещений / наружной установки

Эти промышленные влагостойкие и устойчивые к внутренней и наружной прокладке кабели идеально подходят для жестких условий, таких как электрические подстанции и башни ветряных турбин, а также для других условий, где кабели могут выдерживать более высокие температуры или переходить из помещения в помещение и на улицу.

Кабели авионики
Кабели авионики

, используемые в аэрокосмической промышленности, изготавливаются для того, чтобы выдерживать особые условия, встречающиеся в самолетах.Вот почему кабели, которые мы поставляем, предлагают более широкий температурный диапазон, чем стандартное телекоммуникационное волокно, и предназначены для того, чтобы быть легкими, высокопрочными и долговечными. Фирменные линейки оптоволоконных кабелей FlightGuide®, FlightLink, Avioptics® и µlinx ™ представляют собой уважаемое семейство высококачественных продуктов для применения в авионике.

Мы здесь, чтобы помочь

Команда OFS имеет многолетний опыт разработки решений для оптоволоконных кабелей. Обслуживая различные отрасли, мы тесно сотрудничаем со всеми нашими клиентами, чтобы обеспечить соответствие кабелей их конкретным потребностям, независимо от того, насколько они необычны или сложны.Чтобы узнать больше о наших вариантах волоконно-оптического кабеля, ознакомьтесь с нашим обширным каталогом или свяжитесь с нашей командой экспертов сегодня, чтобы обсудить характеристики и потребности вашего оптоволоконного кабеля.

,Оптическое волокно
— Простая английская Википедия, бесплатная энциклопедия Пучок оптических волокон.

Оптическое волокно — это тонкое волокно из стекла или пластика, которое может переносить свет от одного конца к другому. Исследование оптических волокон называется Волоконная оптика , которая является частью прикладной науки и техники.

Оптические волокна в основном используются в телекоммуникациях, но они также используются для освещения, датчиков, игрушек и специальных камер для наблюдения внутри небольших помещений.Их иногда используют в медицине для наблюдения за людьми, как в горле.

Дэниел Колладон впервые описал этот «фонтан света» или «световую трубу» в статье 1842 года под названием «Об отражениях луча света внутри потока параболической жидкости ». Эта конкретная иллюстрация взята из более поздней статьи Колладона, в 1884 году.

Направление света внутренним отражением, принцип, который делает возможным использование волоконной оптики, впервые было продемонстрировано Даниэлем Колладоном и Жаком Бабинетом в Париже в начале 1840-х годов.Джон Тиндалл, физик, включил демонстрацию этого в свои публичные лекции в Лондоне, 12 лет спустя. [1]

Принцип был впервые использован для внутренних медицинских осмотров Генрихом Ламмом в 1930-х годах. Современные оптические волокна, где стекловолокно покрыто прозрачной оболочкой для обеспечения более подходящего показателя преломления, появились в конце десятилетия. [1]

В 1965 году Чарльз Као и Джордж А. Хокхэм из британской компании Standard Telephones and Cables (STC) первыми продемонстрировали, что потери интенсивности в оптических волокнах могут быть уменьшены, что делает волокна практической средой связи. [2] Они предположили, что имеющиеся в то время дефекты волокон были вызваны примесями, которые можно было удалить. Они указали правильный материал для использования для таких волокон, таких как кварцевое стекло, которое имеет высокую чистоту. Это открытие принесло Као Нобелевскую премию по физике в 2009 году. [3]

Слои в одном виде оптического волокна.
1.- сердцевина 8 мкм
2.- оболочка 125 мкм
3.- буфер 250 мкм
4.- оболочка 400 мкм

Оптическое волокно представляет собой длинную тонкую прядь из прозрачного материала.Его форма обычно похожа на цилиндр. В центре у него , ядро ​​. Вокруг ядра находится слой, называемый оболочкой . Сердцевина и оболочка изготовлены из различных видов стекла или пластика, поэтому свет распространяется в сердечнике медленнее, чем в оболочке. Если свет в ядре падает на край оболочки под небольшим углом, он отражается. Свет может распространяться внутри ядра и отражаться от оболочки. Свет не уходит, пока не достигнет конца волокна, если только волокно не согнуто резко или не растянуто.

Если оболочка волокна поцарапана, она может сломаться. Пластиковое покрытие, называемое буфером , покрывает оболочку для ее защиты. Часто буферное волокно укладывают в еще более жесткий слой, называемый оболочкой . Это облегчает использование волокна без его разрушения.

Волоконно-оптическая связь [изменить | изменить источник]

Основное использование оптического волокна — связь (телекоммуникация). Волоконно-оптическая связь передает информацию из одного места в другое, посылая световые импульсы через оптическое волокно.Свет формирует электромагнитную несущую, которая модулируется для передачи информации. Впервые разработанные в 1970-х годах, волоконно-оптические системы связи произвели революцию в телекоммуникационной отрасли и помогли с наступлением информационного века.

Ранние системы имели малую дальность действия, но в более поздних использовались волокна, которые были более прозрачными. Поскольку свет не вытекает из волокна, он может пройти большое расстояние, прежде чем сигнал станет слишком слабым. Это используется для отправки телефонных и интернет-сигналов внутри и между городами.Благодаря своим преимуществам по сравнению с передачей электроэнергии оптические волокна в значительной степени заменили проводную связь в основных сетях в развитых странах.

Большинство систем оптической связи имеют электрические соединения. Электрический сигнал управляет передатчиком. Передатчик преобразует электрический сигнал в световой сигнал и отправляет его через оптоволокно в приемник. Приемник преобразует световой сигнал обратно в электрический сигнал.

Fiber иногда используется и для более коротких каналов, например, для передачи звуковых сигналов между проигрывателем компакт-дисков и стереоприемником.Волокна, используемые для этих коротких звеньев, часто сделаны из пластика, который менее прозрачен. TOSLINK — это наиболее распространенный тип оптической вилки для стереосистем.

Другое использование [изменить | изменить источник]

Оптические волокна могут быть использованы в качестве датчиков. Для этого используются специальные волокна, которые изменяют способ прохождения света, когда происходит изменение вокруг волокна. Такие датчики можно использовать для обнаружения изменений температуры, давления и других факторов. Эти датчики полезны, потому что они маленькие и не требуют электричества в месте, где происходит зондирование.

Рождественская елка с обычными и оптоволоконными огнями

Эти волокна также используются, чтобы нести свет людям. Это иногда используется для украшения, как оптоволоконные елки. Иногда он используется для освещения, когда удобно иметь лампочку в другом месте, а не там, где должен быть свет. Это иногда используется в знаках и искусстве для специальных эффектов.

Внутренняя часть часов, рассматриваемая через фиброскоп.

Пучок волокон можно использовать для изготовления устройства, называемого эндоскопом или фиброскопом.Это длинный тонкий зонд, который можно вставить в маленькое отверстие, которое отправит изображение того, что находится внутри волокна, в камеру. Эндоскопы используются врачами для наблюдения за телом человека, а иногда используются инженерами для наблюдения за узкими местами в машинах.

Оптические волокна (со специальными добавленными химикатами) могут использоваться в качестве оптических усилителей. Это позволяет оптическому сигналу перемещаться дальше между конечными точками и без преобразования оптического сигнала в электрический и обратно, что снижает общую стоимость компонентов.Эти оптические усилители также могут быть использованы для создания лазеров. Это так называемые волоконные лазеры. Они могут быть очень мощными, потому что длинное тонкое волокно легко хранить в прохладе и дает световой луч хорошего качества.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
