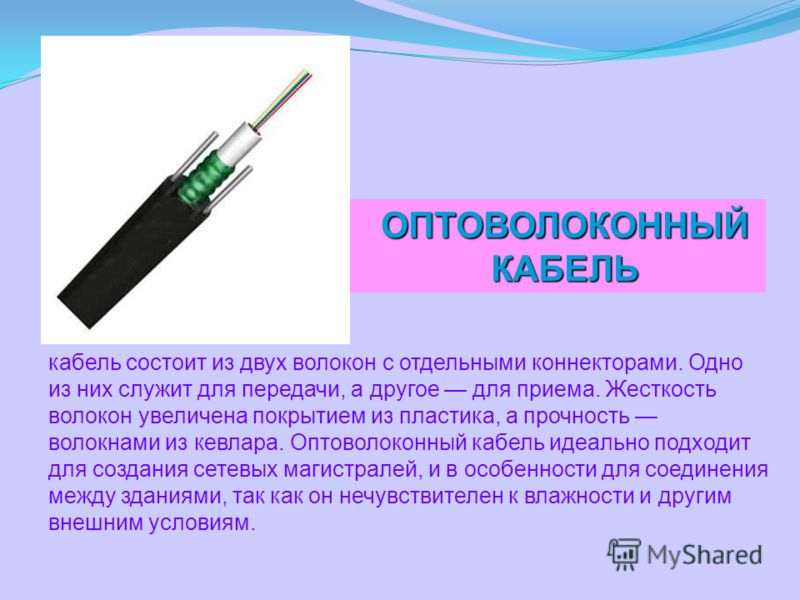

Что такое оптоволоконный кабель и как он устроен

Оптоволоконный кабель — это кабель, содержащий одно или несколько оптических волокон, которые используются для передачи света. Основные компоненты оптоволоконного кабеля:

Сердцевина — центральная часть волокна, по которой распространяется свет
Оболочка — слой, окружающий сердцевину и обеспечивающий отражение света обратно в сердцевину
Буферное покрытие — защитный слой вокруг оболочки
Силовые элементы — для придания прочности кабелю
Внешняя оболочка — для защиты от внешних воздействий

Сердцевина и оболочка изготавливаются из кварцевого стекла или пластика. Показатель преломления сердцевины выше, чем у оболочки, что обеспечивает полное внутреннее отражение света и его распространение по волокну.

Основные типы оптоволоконных кабелей

Существует два основных типа оптоволоконных кабелей:

Одномодовое волокно

Одномодовое волокно имеет очень тонкую сердцевину (около 9 мкм) и позволяет передавать только один режим распространения света. Преимущества:

Меньшее затухание сигнала
Большая пропускная способность
Возможность передачи на большие расстояния (до 100 км)

Многомодовое волокно

Многомодовое волокно имеет более толстую сердцевину (50-62,5 мкм) и позволяет передавать несколько режимов распространения света. Особенности:

Более дешевое в производстве
Проще в монтаже и соединении
Используется на коротких расстояниях (до 2 км)

Структура оптоволоконных кабелей различного назначения

В зависимости от условий эксплуатации, оптоволоконные кабели могут иметь различную структуру:

Кабели для внутренней прокладки

Имеют простую конструкцию:

Оптические волокна с буферным покрытием
Арамидные нити для усиления
Легкая пластиковая оболочка

Кабели для внешней прокладки

Имеют усиленную защиту от внешних воздействий:

Центральный силовой элемент
Гидрофобный гель для защиты от влаги
Броня из стальной ленты или проволоки
Прочная внешняя оболочка

Подводные кабели

Имеют максимальную защиту:

Медная труба для герметизации
Несколько слоев брони
Внешняя оболочка из полиэтилена

Области применения оптоволоконных кабелей

Оптоволоконные кабели широко используются в различных сферах:

Телекоммуникации

Основная область применения оптоволоконных кабелей:

Магистральные линии связи между городами и странами
Сети доступа (технологии FTTH, FTTB)
Локальные компьютерные сети

Промышленность

В промышленности оптоволоконные кабели используются для:

Передачи данных в условиях сильных электромагнитных помех
Систем автоматизации и управления
Систем видеонаблюдения

Медицина

В медицине оптоволоконные технологии применяются для:

Эндоскопии
Лазерной хирургии
Передачи медицинских изображений

Преимущества оптоволоконной связи

Оптоволоконная связь имеет ряд преимуществ перед другими видами связи:

Высокая пропускная способность

Современные оптоволоконные системы позволяют передавать данные со скоростью:

До 100 Гбит/с по одному волокну
До 1 Пбит/с по многоволоконному кабелю

Низкое затухание сигнала

Оптическое волокно обеспечивает минимальное затухание сигнала:

0,2 дБ/км для одномодового волокна
До 100 км без усиления сигнала

Помехозащищенность

Оптоволоконные кабели не подвержены электромагнитным помехам, что обеспечивает:

Высокое качество передачи данных
Возможность прокладки рядом с силовыми кабелями

Монтаж и эксплуатация оптоволоконных кабелей

Монтаж оптоволоконных кабелей имеет свои особенности:

Прокладка кабеля

Методы прокладки оптоволоконных кабелей:

В кабельной канализации
В грунте
Подвеска на опорах

Сварка оптических волокон

Для соединения оптических волокон используется специальное оборудование:

Сварочные аппараты
Скалыватели волокон
Стрипперы для снятия защитных покрытий

Тестирование

После монтажа проводится тестирование кабельных линий:

Измерение затухания
Определение мест повреждений
Проверка качества сварных соединений

Перспективы развития оптоволоконных технологий

Оптоволоконные технологии продолжают развиваться в нескольких направлениях:

Увеличение пропускной способности

Ведутся исследования по увеличению скорости передачи данных:

Использование новых типов волокон (многосердцевинные, полые)
Применение технологий мультиплексирования (WDM, SDM)

Миниатюризация

Разрабатываются новые типы оптических волокон:

Нановолокна
Фотонно-кристаллические волокна

Интеграция с другими технологиями

Оптоволоконные технологии интегрируются с:

Квантовыми коммуникациями
Системами искусственного интеллекта

Оптоволоконные кабели играют ключевую роль в современных телекоммуникациях и продолжают развиваться, обеспечивая все более высокие скорости передачи данных и новые возможности применения.

Пластиковый оптоволоконный кабель — frwiki.wiki

Для одноименных статей см. FOP .

Пластиковое оптическое волокно (или полимер , оптическое волокно , на английском языке, пластиковые волоконно — оптическая , полимер , оптическое волокно или ПОФ ) представляет собой оптическое волокно , который сделан из пластмассы .

Традиционно полиметилметакрилат (акрил; часто сокращенно PMMA от английского poly (метилметакрилат )) является материалом сердцевины волокна, а фторполимеры — материалами оболочки. С конца 1990-х годов на рынке стали появляться более эффективные пластиковые волокна на основе перфторированных полимеров (в основном поли-перфторбутенилвиниловый эфир).

Резюме

1 Особенности
2 Телекоммуникации
3 ссылки
4 Источник перевода
5 См. Также
- 5.1 Библиография

Характеристики

В волокнах большого диаметра 96% поперечного сечения волокна занято сердцевиной, которая обеспечивает пропускание света . Подобно традиционному стекловолокну, пластиковое оптическое волокно передает свет (или данные ) через сердцевину волокна. Размер сердцевины пластикового оптического волокна в некоторых случаях в 100 раз больше, чем у стекловолокна.

Пластиковое оптическое волокно было названо потребительским оптическим волокном, потому что это волокно, его соединители и его установка недороги. Благодаря своим характеристикам затухания и искажения это волокно используется для низких скоростей передачи данных и небольших расстояний (до 100 метров) в цифровых домашних устройствах, домашних сетях, промышленных сетях ( Profibus , Profinet ) и автомобильных сетях ( MOST ).

Перфторированные полимерные волокна обычно используются для гораздо более быстрых приложений, таких как прокладка кабелей в центрах обработки данных и построение локальных сетей . Полимерные оптические волокна могут использоваться для дистанционного зондирования и мультиплексирования из-за их низкой стоимости и высокой прочности.

Растет интерес к пластиковому оптическому волокну как возможному варианту для следующего поколения домашних сетей, обеспечивающих пропускную способность порядка гигабит в секунду . Этой темой интересуются несколько европейских исследовательских проектов, например проекты POF-ALL и POF-PLUS.

Связь Ethernet со скоростью 1 гигабит / с для пластикового оптического волокна была стандартизирована IEEE под ссылкой 802.3bv.

Телекоммуникации

В телекоммуникациях более сложное в использовании стекловолокно встречается чаще из-за его более низких коэффициентов искажения и затухания. Стекловолокно имеет сердцевину из легированного германием кремнезема . Хотя стоимость многомодового стекловолокна аналогична стоимости пластикового волокна, стоимость его установки намного выше из-за требуемых специальных методов обращения и установки.

Источник перевода

(fr) Эта статья частично или полностью взята из статьи в Википедии на английском языке, озаглавленной « Пластиковое оптическое волокно »
( см. список авторов ) .

Смотрите также

Библиография

CM Okonkwo, E. Tangdiongga, H. Yang, D. Visani, S. Loquai, R. Kruglov, B. Charbonnier, M. Ouzzif, I. Greiss, O. Ziemann, R. Gaudino, AMJ Koonen, Recent Results from the Проект EU POF-PLUS: Мультигигабитная передача по пластиковым оптическим волокнам с диаметром сердечника 1 мм , Vol. 29, № 2., страницы 186–193,январь 2011
Зиманн, О., Краузер, Дж., Замцов, П. Е., Даум, В., Справочник POF — оптические системы передачи ближнего действия , 2-е издание, 2008 г., Springer, 884 стр. 491, ( ISBN 978-3-540-76628-5 )
И. Мёллерс, Д. Ягер, Р. Гаудино, А. Ноцивелли, Х. Крагл, О. Циманн, Н. Вебер, Т. Коонен, К. Лецци, А. Блушке, С. Рандел, Технология пластикового оптического волокна для надежной Домашние сети — Обзор и результаты проекта ЕС POF-ALL, IEEE Communications Magazine, Optical Communications Series, Vol. 47, № 8, страницы 58–68,август 2009 г.
Р. Перес де Аранда, О. Сиордия, К. Пардо, Стандарт для Gigabit Ethernet через POF. Внедрение продукта , Proc. конференции POF 2011, Бильбао
С. Рандель, К. Бунге, Спектрально эффективная передача по полимерному оптическому волокну , когерентная оптическая связь, подсистемы и системы, Proc. SPIE Vol. 7960

Оптический аттенюатор Википедия — Новости

Оптический аттенюатор ВикипедияMar 07, 2019

Оптический аттенюатор Википедия

Оптический аттенюатор — это устройство, используемое для снижения уровня мощности оптического сигнала либо в свободном пространстве, либо в оптическом волокне. Основные типы оптических аттенюаторов являются фиксированными, ступенчато-переменными и непрерывно-переменными.

Приложения

Волоконно-оптический аттенюатор используется в приложениях, где оптический сигнал слишком сильный и должен быть уменьшен. Оптические аттенюаторы обычно используются в волоконно-оптической связи либо для проверки запаса уровня мощности путем временного добавления откалиброванной величины потери сигнала, либо для постоянной установки для правильного соответствия уровням передатчика и приемника.

Например, в многоволновой волоконно-оптической системе необходимо выровнять силу оптического канала, чтобы все каналы имели одинаковые уровни мощности. Это означает снижение мощности более сильных каналов для соответствия каналам с более низкой мощностью. Другой пример: когда принимаемая оптическая мощность настолько сильна, что насыщает приемник, вам необходим оптический аттенюатор для снижения мощности, чтобы приемник мог правильно определять сигнал.

Волоконно-оптические аттенюаторы обычно используются в двух сценариях. Первый случай — тестирование уровня мощности по оптоволокну. Оптические аттенюаторы используются для временного добавления откалиброванной величины потери сигнала, чтобы проверить запасы уровня мощности в волоконно-оптической системе связи. Во втором случае оптические аттенюаторы постоянно устанавливаются в волоконно-оптической линии связи для правильного согласования уровней оптического сигнала передатчика и приемника.

Оптические аттенюаторы обычно классифицируются как фиксированные или переменные оптические аттенюаторы.

Фиксированные оптические аттенюаторы, используемые в волоконно-оптических системах, могут использовать различные принципы их функционирования. В предпочтительных аттенюаторах используются либо легированные волокна, либо неправильно выровненные соединения, поскольку оба они надежны и недороги. Аттенюаторы встроенного типа встроены в соединительные кабели. Альтернативным аттенюатором стиля сборки является небольшой переходник «мужчина-женщина», который можно добавить к другим кабелям.

Переменные оптические аттенюаторы обычно используют фильтр с переменной нейтральной плотностью. Несмотря на относительно высокую стоимость, это устройство обладает преимуществами стабильности, нечувствительности к длине волны, нечувствительности к модам и обеспечения большого динамического диапазона. Другие схемы, такие как ЖК-дисплей, регулируемый воздушный зазор и т. Д., Были опробованы на протяжении многих лет, но с ограниченным успехом.

Для точных целей тестирования инженеры также разработали переменные оптические аттенюаторы типа прибора. Они имеют высокие диапазоны ослабления, например, от 0,5 дБ до 70 дБ. Они также имеют очень хорошее разрешение, например 0,01 дБ. Это очень важно для точного тестирования.

Переменная оптическая аттенюаторная калибровка прибора является серьезной проблемой. Пользователь обычно хотел бы использовать абсолютный порт для калибровки порта. Кроме того, калибровка обычно должна проводиться на нескольких длинах волн и уровнях мощности, поскольку устройство не всегда линейно. Однако ряд инструментов на самом деле не предлагают эти основные функции, предположительно, в попытке снизить стоимость. Самые точные приборы с переменным аттенюатором имеют тысячи точек калибровки, что обеспечивает превосходную общую точность при использовании.

Волоконно-оптический кабель — Fiber Optic Wiki

Волоконно-оптический кабель — это кабель, содержащий одно или несколько оптических волокон, которые используются для передачи света. Элементы оптического волокна обычно по отдельности покрыты пластиковыми слоями и заключены в защитную трубку, подходящую для среды, в которой будет проложен кабель. Различные типы кабелей используются для различных приложений, например, междугородной связи или обеспечения высокоскоростной передачи данных между различными частями здания.

Оптическое волокно состоит из сердцевины и слоя оболочки, выбранных для полного внутреннего отражения из-за разницы показателей преломления между ними. В практических волокнах оболочка обычно покрыта слоем акрилатного полимера или полиимида. Это покрытие защищает волокно от повреждений, но не влияет на его оптические волноводные свойства. Отдельные волокна с покрытием (или волокна, сформированные в ленты или жгуты) затем имеют буферный слой из жесткой смолы и/или трубку(и) сердечника, экструдированную вокруг них, чтобы сформировать сердечник кабеля. Несколько слоев защитной оболочки, в зависимости от применения, добавляются для формирования кабеля. В сборках жестких волокон иногда между волокнами помещают светопоглощающее («темное») стекло, чтобы предотвратить попадание света, выходящего из одного волокна, в другое. Это уменьшает перекрестные помехи между волокнами или уменьшает блики в приложениях для визуализации пучков волокон.[1]

Все четыре разъема имеют белые колпачки, закрывающие наконечники.

волоконно-оптический кабель

Для внутреннего применения волокно в оболочке, как правило, заключено с пучком гибких волокнистых полимерных прочных элементов, таких как арамид (например, тварон или кевлар), в легком пластиковом покрытии для формирования простого кабеля. Каждый конец кабеля может заканчиваться специальным оптоволоконным разъемом, что позволяет легко подключать и отключать его от передающего и принимающего оборудования.

Волоконно-оптический кабель в яме Telstra

Оптоволоконный кабель
Для использования в более тяжелых условиях требуется гораздо более прочная конструкция кабеля. В конструкции со свободной трубкой волокно уложено спирально в полужесткие трубки, что позволяет кабелю растягиваться без растяжения самого волокна. Это предохраняет волокно от натяжения при укладке и из-за перепадов температур. Волокно со свободной трубкой может быть «сухим блоком» или наполненным гелем. Сухой блок обеспечивает меньшую защиту волокон, чем наполненный гелем, но стоит значительно дешевле. Вместо свободной трубки волокно может быть заключено в тяжелую полимерную оболочку, обычно называемую конструкцией «плотного буфера». Кабели с плотным буфером предлагаются для различных применений, но наиболее распространены два из них: «Отвод» и «Распределение». Отводные кабели обычно содержат рипкорд, два непроводящих диэлектрических усиливающих элемента (обычно это эпоксидная смола из стеклянных стержней), арамидную нить и 3-миллиметровую буферную трубку с дополнительным слоем кевлара, окружающим каждое волокно. Рипкорд представляет собой параллельный шнур из прочной пряжи, который расположен под оболочкой (оболочками) троса для снятия оболочки. [2] Распределительные кабели имеют общую кевларовую оболочку, рипкорд и 9Буферное покрытие толщиной 00 микрометров, окружающее каждое волокно. Эти волокнистые блоки обычно связываются с дополнительными стальными прочными элементами, опять же со спиральной закруткой для обеспечения растяжения.

Важнейшей задачей при прокладке наружных кабелей является защита волокна от загрязнения водой. Это достигается за счет использования твердых барьеров, таких как медные трубки, и водоотталкивающего желе или водопоглощающего порошка, окружающего волокно.

Наконец, кабель может быть армирован для защиты от опасностей окружающей среды, таких как строительные работы или грызущие животные. Подводные кабели имеют более прочную броню в своих прибрежных частях, чтобы защитить их от якорей лодок, рыболовных снастей и даже акул, которых может привлечь электрическая мощность, подаваемая на усилители мощности или повторители в кабеле.

Современные кабели выпускаются с разнообразными оболочками и броней, предназначенными для таких применений, как прямая прокладка в траншеях, двойное использование в качестве линий электропередач, прокладка в кабелепроводе, крепление к столбам антенны, прокладка на подводных лодках и прокладка по улицам с твердым покрытием.

В сентябре 2012 года NTT Japan продемонстрировала одиночный оптоволоконный кабель, способный передавать 1 петабит в секунду (1015 бит/с) на расстояние 50 километров.[3]

Современные оптоволоконные кабели могут содержать до тысячи волокон в одном кабеле с потенциальной пропускной способностью в терабайтах в секунду. В некоторых случаях только небольшая часть волокон в кабеле может быть фактически «зажжена». Компании могут сдавать в аренду или продавать неиспользуемое волокно другим поставщикам, которые ищут услуги в этом районе или через него. Компании могут «наращивать» свои сети с конкретной целью иметь большую сеть темного волокна для продажи, уменьшая общую потребность в рытье траншей и муниципальных разрешениях. [нужна цитата]

Надежность и качество[править]
Оптические волокна очень прочны, но прочность резко снижается из-за неизбежных микроскопических дефектов поверхности, присущих производственному процессу. Исходную прочность волокна, а также ее изменение во времени следует рассматривать относительно напряжения, воздействующего на волокно во время транспортировки, прокладки кабеля и установки для заданного набора условий окружающей среды. Существует три основных сценария, которые могут привести к снижению прочности и разрушению, вызывая рост дефектов: динамическая усталость, статическая усталость и старение при нулевом напряжении.

Telcordia GR-20, Общие требования к оптическому волокну и оптоволоконному кабелю, содержит критерии надежности и качества для защиты оптического волокна в любых условиях эксплуатации.[4] Критерии сосредоточены на условиях внешней среды завода (OSP). Для комнатных растений аналогичные критерии содержатся в Telcordia GR-409, Общие требования к оптоволоконным кабелям для помещений.[5]

Источник: https://en.wikipedia.org/wiki/Optical_fiber_cable
