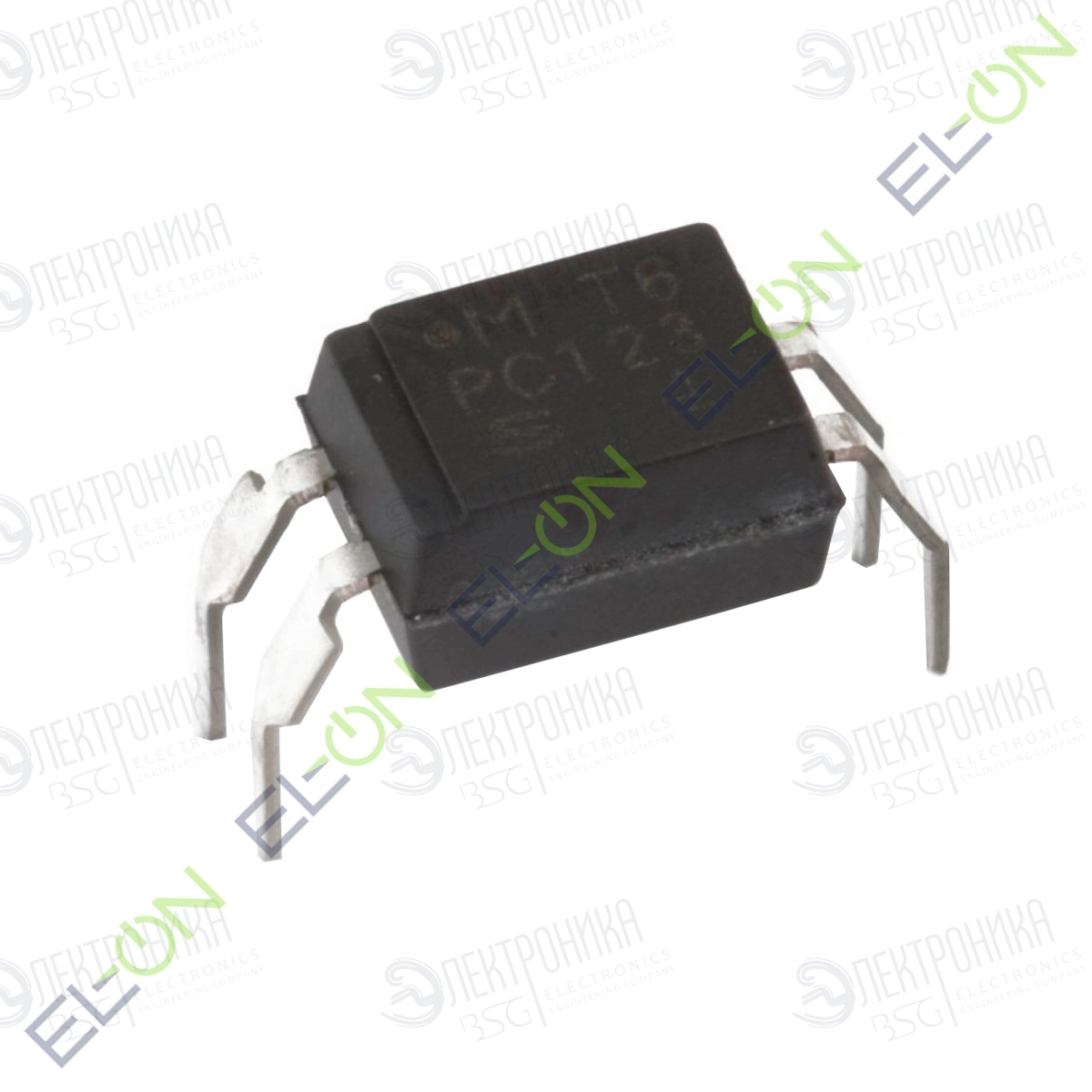

Что такое оптрон и его основные компоненты

Оптрон (оптопара, оптоизолятор) — это электронный прибор, который осуществляет передачу электрического сигнала между двумя электрически изолированными цепями посредством света. Основные компоненты оптрона:

• Источник света (обычно инфракрасный светодиод)
• Фотоприемник (фототранзистор, фотодиод или фоторезистор)
• Оптически прозрачный, но электрически изолирующий материал между ними

Светодиод и фотоприемник размещаются в непрозрачном корпусе, чтобы исключить влияние внешнего освещения. Такая конструкция обеспечивает гальваническую развязку входа и выхода оптрона.

Принцип работы оптрона

Принцип работы оптрона основан на преобразовании электрического сигнала в световой и обратно:

1. Входной электрический сигнал подается на светодиод и вызывает его свечение
2. Свет от светодиода попадает на фотоприемник через прозрачную изолирующую среду
3. Фотоприемник преобразует световой сигнал обратно в электрический
4. Выходной сигнал снимается с фотоприемника

Таким образом, входной и выходной сигналы электрически не связаны, но передача информации между цепями происходит. Это позволяет изолировать цепи с разными уровнями напряжений.

Основные типы оптронов

В зависимости от типа используемого фотоприемника различают следующие виды оптронов:

Оптроны с фототранзистором

Наиболее распространенный тип. В качестве фотоприемника используется биполярный фототранзистор. Обеспечивают хорошее усиление сигнала. Применяются для коммутации слаботочных цепей.

Оптроны с фотодиодом

Имеют более высокое быстродействие по сравнению с транзисторными, но меньший коэффициент передачи. Используются в быстродействующих схемах, например, для передачи цифровых сигналов.

Оптроны с фототиристором

Применяются для коммутации силовых цепей переменного тока. Обеспечивают надежную гальваническую развязку между силовой и управляющей цепями.

Оптроны с фототриаком

Аналогичны тиристорным, но позволяют коммутировать ток в обоих направлениях. Используются для управления нагрузками переменного тока.

Области применения оптронов

Благодаря возможности обеспечить гальваническую развязку цепей, оптроны нашли широкое применение в электронике:

• Изоляция низковольтных цепей от высоковольтных
• Передача сигналов между цепями с разными уровнями напряжения
• Устранение паразитных связей в аналоговых схемах
• Защита входов измерительных приборов
• Коммутация силовых цепей по сигналам от микроконтроллеров
• Передача цифровых сигналов между устройствами
• Изоляция интерфейсов передачи данных

Оптроны позволяют решать задачи электрической изоляции цепей в самых разных областях электроники.

Преимущества использования оптронов

Применение оптронов дает ряд важных преимуществ:

• Полная гальваническая развязка входа и выхода
• Высокое напряжение изоляции (до нескольких кВ)
• Отсутствие обратной связи между выходом и входом
• Широкая полоса пропускания сигнала
• Высокая помехозащищенность
• Совместимость с цифровыми и аналоговыми схемами
• Малые габариты и вес
• Высокая надежность и большой срок службы

Эти свойства делают оптроны незаменимыми во многих областях современной электроники.

Недостатки оптронов

Наряду с достоинствами, оптроны имеют и некоторые недостатки:

• Относительно небольшой коэффициент передачи
• Температурная зависимость параметров
• Ограниченная линейность передаточной характеристики
• Задержка переключения
• Необходимость питания входной цепи

Однако в большинстве применений эти недостатки не являются критичными и компенсируются преимуществами оптронов.

Как выбрать подходящий оптрон

При выборе оптрона для конкретного применения следует учитывать следующие параметры:

• Тип фотоприемника (транзистор, диод, тиристор и т.д.)
• Максимально допустимые напряжения и токи
• Коэффициент передачи по току
• Быстродействие
• Напряжение изоляции
• Диапазон рабочих температур
• Тип корпуса

Важно также учитывать особенности схемы применения и требования к изоляции. Правильно подобранный оптрон обеспечит надежную работу устройства.

Рекомендации по применению оптронов

Для эффективного использования оптронов следует придерживаться некоторых правил:

• Не превышать максимально допустимые напряжения и токи
• Обеспечить надежное экранирование от внешних световых помех
• Учитывать температурную зависимость параметров
• Использовать токоограничивающие резисторы в цепи светодиода
• Правильно выбирать режим работы фотоприемника
• Применять схемы температурной стабилизации при необходимости

Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности оптронов в электронных устройствах.

Щелевой оптрон в Барнауле: 23-товара: бесплатная доставка [перейти]

Партнерская программаПомощь

Барнаул

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Торговля и склад

Торговля и склад

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

ЭлектроникаПолупроводниковые элементы и приборыОптопарыОптроныЩелевой оптрон

Оптрон щелевой (Фотоинтерраптор) KINGBRIGHT KTIR0821DS

В МАГАЗИНЕще цены и похожие товары

KTIR0511S, Оптический датчик щелевой на прерывание Kingbright Тип: датчик, Производитель: KingBright

ПОДРОБНЕЕЕще цены и похожие товары

Оптопары No trademark Оптрон MOC3052 в корпусе DIP6, 600В, 1А, симисторная оптопара;№ оптрон \600В\ 1А\DIP6\MOC3052\ симисторная оптопар

ПОДРОБНЕЕЕще цены и похожие товары

Оптопары No trademark Оптрон CT3052 в корпусе DIP6, 600В, 1А, симисторная оптопара;№ оптрон \600В\ 1А\DIP6\CT3052\ симисторная оптопара

ПОДРОБНЕЕЕще цены и похожие товары

KTIR0911S, Оптический датчик щелевой на прерывание 940нМ Ic=20mA Kingbright

ПОДРОБНЕЕЕще цены и похожие товары

KTIR0611S, Оптический датчик щелевой на прерывание 940нМ Kingbright Тип: датчик, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

TCST1230, Оптический датчик щелевой на прерывание 950нМ Ic=100mA, 150mW Vishay

ПОДРОБНЕЕЕще цены и похожие товары

Оптрон TLP759, K196-27

ПОДРОБНЕЕЕще цены и похожие товары

Оптрон щелевой (Фотоинтерраптор) KINGBRIGHT KTIR0821DS Производитель: KingBright

ПОДРОБНЕЕЕще цены и похожие товары

Оптрон MOC3021, K13-46

ПОДРОБНЕЕЕще цены и похожие товары

KTIR0621DS, Оптический датчик щелевой на прерывание 940нМ Kingbright Тип: датчик, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Оптопары No trademark Оптрон 4N37 в корпусе DIP6, 10мА, оптопара транзисторная;№ оптрон \\ 10мА\DIP6\4N37\оптопара транзисторна

ПОДРОБНЕЕЕще цены и похожие товары

Оптопары No trademark Оптрон BPI-9802 в корпусе 13x6x11мм, BPI-9802, фотопрерыватель щелевой;№6188 оптрон \\13x6x11\BPI-9802\ фотопрерыватель щелевой

ПОДРОБНЕЕЕще цены и похожие товары

Датчик: оптрон, 35В, Ширина прорези: 5мм KINGBRIGHT KTIR0611S

ПОДРОБНЕЕЕще цены и похожие товары

Россия ОЭП-13. Оптопара. Оптрон Тип: оптопара

ПОДРОБНЕЕЕще цены и похожие товары

транзисторный; 3мм; 30В производства ISOCOM h32A3-I

• Вид выхода

  транзисторный

• Производитель

  ISOCOM

• Вид оптрона

  щелевой с диафрагмой

• Type of optocoupler

  оптрон

• Ширина прорези

  3мм

• Напряжение коллектор-эмиттер

  30В

• Вес

  0. 825g

Бесплатная доставка
заказов от 5000 ₽

Доставим прямо в руки или в ближайший пункт выдачи

Оптопереключатели

Google Ads

• Изучив этот раздел, вы должны уметь:
• Распознавание переключателей с оптоуправлением.
• Опишите применение типичных оптических переключателей:
• • Щелевые оптические переключатели.
• • Светоотражающие оптические переключатели.
• Разработка простых схем с использованием оптических переключателей:

Рис. 5.4.1 Щелевой оптический переключатель (a)

и датчик отражающих объектов (b)

На рис. 5.4.1 показаны два типичных оптоактивируемых переключателя. Пример (а) представляет собой щелевой переключатель, в котором луч инфракрасного света от светодиода освещает фототранзистор, заставляя его проводить. Когда объект перемещается в щель между светодиодом и фототранзистором, свет прерывается, и фототранзистор выключается. Переключатели с оптической активацией обычно работают в режиме насыщения, чтобы обеспечить определенные сигналы включения и выключения.

Другим распространенным применением щелевых переключателей является наличие вращающегося диска с прорезями или отверстиями по его краю, чтобы вращаться в пределах светового пути переключателя, тем самым создавая серию импульсов включения / выключения, которые можно использовать для индикации (и в электронном виде). контроль) скорость вращающегося диска.

В датчике отражающих объектов, показанном на рис. 5.4.1(b), инфракрасный светодиод и фототранзистор установлены рядом на узком конце переключателя. Здесь луч инфракрасного света излучается светодиодом под углом, и если на расстоянии от 3 до 4 мм от датчика разместить какой-либо отражающий материал, луч света от светодиода отражается обратно на фототранзистор, заставляя его проводить и производить выходной сигнал. Текущий. Такое расположение часто используется в качестве датчика приближения.

Фототранзистор в датчиках приближения также работает в «режиме насыщения», когда фототранзистор либо выключен (не пропуская ток), либо включен (полностью насыщен, пропуская максимальный ток) под действием отраженного инфракрасного света.

Пример щелевого оптического переключателя

Рис. 5.4.3 Щелевой оптический переключатель

Цепь

Простой пример щелевого оптического переключателя показан на рис. 5.4.2, а его принципиальная схема — на рис. 5.4.3. Когда такой объект, как билет или небольшой выступ, являющийся частью какой-либо механической системы, помещается в слот датчика, луч инфракрасного света от светодиода к фототранзистору блокируется, выключая фототранзистор. Его клемма эмиттера, которая находилась под высоким напряжением около 4,8 В, потому что фототранзистор был в состоянии насыщения и, следовательно, с большой проводимостью, отключается, и напряжение эмиттера падает до низкого значения около 0,8 В.

Это отключает 2N3904, из-за чего его эмиттер падает примерно до 0,3 В. Это видно как логический 0 на выводе 1 IC2 (вход одного из 6 инверторов Шмитта в IC), а его выход на выводе 2 меняется на логическую 1, зажигая зеленый светодиод 5V. Удаление объекта из щелевого переключателя позволяет инфракрасному свету достигать основания фототранзистора, заставляя его проводить и снова насыщаться, напряжение на эмиттере которого теперь составляет около 5 В. Это включает 2N3904, вызывая появление логической 1 (напряжение более 2 В) на его эмиттере и на входе инвертора Шмитта. Это включает красный светодиод и выключает зеленый светодиод.



Рис. 5.4.2 Щелевой оптический переключатель в работе

Рис. 5.4.2 Щелевой оптический переключатель Обнаружение билета имеет максимальный номинальный ток 50 мА, а лист данных для OPB370 показывает, что при 20 мА прямое напряжение светодиода будет около 1,3 В. Чтобы обеспечить достаточно яркое освещение от светодиода, он управляется через R1 с ПЧ около 37 мА.

Целью этой конструкции является управление одним входом инверторного затвора HCT Schmitt, который в конечном итоге будет отвечать за обеспечение выхода, который будет иметь очень быстрое время нарастания и спада и стандартные параметры напряжения и тока HCT.

Как видно из таблицы 5.4.1, вентиль Шмитта HCT распознает напряжение выше 2,0 В (VIH) как логическую 1, а низкое напряжение (VIL) ниже 0,8 В — как логический 0. Выходной ток 2N3904 также должен достаточно для управления входом инвертора HCT, и будет достаточно всего от 1 мкА до 4 мА.

R1 в схеме является токоограничивающим резистором для входного светодиода и выбран здесь для обеспечения тока около 37 мА через инфракрасный входной светодиод. Также обратите внимание, что используемые здесь дополнительные светодиоды на 5 В (D1 и D2) имеют внутренний резистор ограничения тока, но также можно использовать «обычный» светодиод с соответствующим внешним резистором ограничения тока.

Хотя фототранзисторные оптопары производят во много раз больше тока, чем фотодиодные типы, выходной сигнал фототранзистора все еще очень мал и поэтому дополнительно усиливается 2N39. 04. Кроме того, инвертор 7414 Schmitt обеспечивает дополнительное преобразование, чтобы сделать время нарастания и спада выходного сигнала очень быстрым, а уровни напряжения и тока идеальными для управления цифровыми схемами HCT. Напряжения, показанные на рис. 5.4.4, были взяты из примера рабочего макета, показанного на рис. 5.4.2.

Рис. 5.4.4 Цепь оптического датчика приближения

Датчик отражения объекта (приближения)

Эти оптические датчики работают аналогично щелевому оптодатчику, но полагаются на инфракрасный свет, отраженный от объекта (например, листа бумаги). в принтере) размещают на расстоянии от 2 до 8 мм от датчика для получения вывода. Ток, создаваемый датчиком, даже меньше, чем выходные токи щелевого переключателя, и поэтому его также необходимо усиливать транзисторным буферным каскадом, как показано на рис. 5.4.4.

Инвертор Шмитта также добавлен к выходу для обеспечения быстрых изменений логического уровня при обнаружении отражающего объекта в пределах диапазона обнаружения. Чтобы избежать ошибок считывания, эти датчики лучше всего работают при низком уровне окружающего освещения, когда единственным светом, воспринимаемым фототранзистором, является отраженный свет от инфракрасного светодиода.

Также обратите внимание, что в обеих этих схемах переключения используется только один источник питания, поскольку электрическая изоляция между входом и выходом обычно менее важна. На вход этих датчиков поступает свет, а не какое-то электрическое свойство. Выход представляет собой логику HCT, что делает его подходящим для ввода во многие компьютерные приложения или логические схемы. Типичные напряжения показаны на рис. 5.4.4, а значения тока в таблице 5.4.2

Работа цепи датчика приближения

Рис. 5.4.5 Оптодатчик приближения

Компоновка макетной платы

R1 — токоограничивающий резистор для инфракрасного светодиода, который устанавливает ток светодиода (I _F ) примерно на уровне 20 мА. Создаваемый инфракрасный свет отражается от объекта (в тестах использовалась обычная белая бумага для принтера) и в диапазоне обнаружения от 2 мм до 8 мм создает ток через R2 примерно до 64 мкА, падающий почти до нуля при отсутствии объекта. (и низкий уровень окружающего освещения).

Этого тока достаточно для включения транзистора буферного усилителя 2N3904, и напряжение на его коллекторе падает с почти Vcc до почти 0V.

Эти изменения зависят от количества света, отраженного в датчике, поэтому могут не быть быстрыми для изменения и могут иметь переменную амплитуду, однако инвертор Шмитта обеспечивает очень быстрый переход от низкого уровня к высокому или от высокого к низкому в любое время. напряжение коллектора транзистора 2N3904 превышает пороговые значения инвертора.

Если требуется только один датчик, использование только 1 из 6 инверторов в ИС 7414 может показаться расточительным. Схема будет работать без инвертора 7414, но переключение гораздо менее четкое, а выходной сигнал высокий без присутствия отражающего объекта и низкий, когда происходит отражение.

В целях тестирования использовался красный светодиод 5 В (с внутренним токоограничивающим резистором), чтобы четко отображать работу схемы. Однако это можно опустить, если цепь используется в качестве входа для другой цепи, так как это значительно уменьшит требуемый ток питания, как показано в таблице 5.4.2.

Исходная тестовая схема показана на рис. 5.4.5. Обратите внимание, что обычно невидимый инфракрасный красный светодиод отображается как видимый (фиолетовый) свет на цифровой камере. Также обратите внимание, что поскольку используется только инвертор, подключенный между контактами 5 и 6 IC, все пять других неиспользуемых входов на 7414 IC подключены к 0 В, чтобы предотвратить введение в схему чрезмерного шума.

Детектор приближения в работе

Детектор приближения в работе

К началу страницы

Цепь оптоизолятора: подробное руководство

Скачки напряжения, вызванные скачками напряжения, ударами молнии и радиопередачами в сети электропитания, обычно влияют на электрические устройства. Электронное оборудование, включая трансформаторы, печатные платы и микроконтроллеры, чувствительно к скачкам напряжения. Технологи решили проблему, внедрив в приборы схему оптоизолятора.

Их цель состояла в том, чтобы предотвратить сбои в работе различных частей оборудования, таких как гитарные усилители. Оптопары обеспечивают безопасный метод обеспечения пропорционального функционирования низковольтной электроники и высоковольтных компонентов.

Давайте теперь углубимся в основы оптронов.



Содержание

Что такое оптоизолятор?



Оптоизолятор (оптический изолятор, фотопара или оптопара) — это электронное устройство, использующее свет для передачи электрических сигналов между двумя отдельными цепями. Кроме того, они защищают системы приема сигналов от высокого напряжения.



(оптоизолятор)



Основная конструкция оптоизолятора



Общими электронными компонентами оптоизолятора являются источник питания, закрытый канал, фотодатчик (часто транзистор фотодарлингтона, фототранзистор или фотодиод) и ИК-светодиод.

Как правило, производители упаковывают две части в корпус, напоминающий транзистор с дополнительными выводами или интегральной схемой. Кроме того, они заключают компоненты в непрозрачную оболочку, чтобы свести к минимуму помехи от окружающего света.

Оптоизоляторы имеют несколько подкатегорий, определяемых типом используемого светочувствительного компонента и выбором конструкции. Два наиболее распространенных типа:

Фототранзистор: В конструкции этого датчика света используется фототранзистор.

Фотодиод: Использует кремниевые фотодиоды в качестве детекторов и светодиоды в качестве источников света.



(фотодиод)



Различные типы оптопары



Общие типы Opto включают следующие;



Простая базовая оптопара



Оптопара представляет собой автономное герметичное оборудование с двумя отдельными оптическими (световыми) компонентами Rx и Tx. Они имеют отдельные источники питания, но оба имеют оптическую связь.

Блок Rx может быть симистором, фототранзистором, фототранзистором или другим светочувствительным полупроводниковым элементом, а блок TX — светодиодом. Производители помещают компоненты Tx и Rx вместе в герметичный и единый контейнер.



Специальная оптическая муфта



Щелевая оптопара

Щелевая оптронная пара первого варианта имеет щель между фототранзисторным датчиком света и светодиодным источником света. Как правило, свет может течь от светодиода к транзистору-1 (Q1) без серьезного ослабления в слоте Opto.

Однако вставка непрозрачного предмета в слот может полностью закрыть оптопару. Таким образом, вы можете использовать щелевую оптопару в нескольких приложениях для обнаружения «присутствия», таких как определение уровня жидкости, концевое переключение и обнаружение конца ленты.

Отражающая оптопара

Затем у нас есть отражающая оптопара, которая передает электрические сигналы. В этом случае производители оптически разделяют Q1 и светодиод внутри упаковки, чтобы они были направлены наружу от устройства. Отражающий элемент (например, лента) размещается снаружи упаковки в соответствии с Q1, а светодиод может обеспечивать оптронное соединение.

Отражающая оптопара имеет несколько потенциальных применений, включая, помимо прочего: обнаружение тумана/дыма, измерение/счет оборотов вала двигателя, определение положения ленты и т. д.



Самодельная оптопара



Простую оптопару можно сделать дома с нуля. Таким образом, вставка фототранзистора и светодиода в термоусадочную трубку или трубку из жесткого пластика дает желаемый эффект.

С помощью этой самодельной оптопары вы можете отрегулировать длину трубки в соответствии с вашими потребностями. Более того, вы даже можете согнуть его, чтобы он поместился в ограниченном пространстве. Отражающая внутренняя трубка, естественно, будет более эффективной, чем простая черная трубка.



Коэффициенты передачи оптопары



Технологи проводят спектральное согласование фототранзистора и светодиода (которые обычно работают в ИК-диапазоне) для повышения эффективности оптопары.

Самый простой подход к определению эффективности оптопары — указать ее коэффициент передачи тока на входе (CTR). В идеале CTR (IC/IF) представляет собой отношение тока коллектора на выходе фототранзистора (IC) к прямому току светодиода (IF). Вы можете выразить CTR в процентах, например 50 %, или в виде одного числа, например 0,5.

Обычно базовые изолирующие оптопары с выходными каскадами на одиночных транзисторах имеют средние значения CTR в диапазоне от 20% до 100%. Точные значения CTR зависят от выходного и входного токов устройства и напряжения питания фототранзистора (VC).

Примечание; Индивидуальные значения CTR оптопары могут отличаться от среднего значения из-за различий в коэффициенте усиления по току фототранзистора и эффективности излучения светодиода. Таким образом, любая оптопара со средним CTR около 60 % может иметь реальное значение между 30 % — 90%.



Параметры и технические характеристики оптоизоляторов



Ниже приведены некоторые другие важные критерии и спецификации для оптронов;

• Полоса пропускания; Это самая высокая частота, при которой сигнал проходит через оптопару при нормальном функционировании. В зависимости от архитектуры гаджета типичные значения могут варьироваться от 20 кГц до 500 кГц.
• ИФМАКС; Это максимальный постоянный ток, который вы можете свободно подавать на входной светодиод. Кроме того, стандартные диапазоны составляют от 40 мА до 100 мА.
• ВСЕМАКС; Максимальное напряжение постоянного тока на выходном транзисторе с типичным диапазоном 20–80 В.
• Напряжение изоляции; Это максимальное напряжение постоянного тока между выходной и входной цепями. Типичный диапазон от 500 В до 4 кВ.
• Линейность



Оптоизолятор Плюсы и минусы



Оптоизолятор, как и любое другое электрическое устройство, имеет свои плюсы и минусы.

• Преимущества

Ниже перечислены некоторые из многих преимуществ оптоизоляторов:

• Во-первых, они обеспечивают как физическую, так и электрическую изоляцию двух разных частей цепи и, таким образом, полностью защищают цепь.
• Во-вторых, они могут свести к минимуму электромагнитные помехи (ЭМП) и восприимчивость к шуму, а также уменьшить помехи, такие как электрические помехи.
• Кроме того, они имеют низкую стоимость и скромные размеры.
• Могут дополнительно ограничивать напряжение в нескольких цепях.
• Наконец, они могут обеспечить изоляцию в цепях.

• Недостатки



Ограничения включают следующее;



• Некоторые электрические системы не могут их использовать.
• Затем такие факторы, как атмосферное давление, загрязнение воздуха и влажность, влияют на искрение и изоляцию цепи. Поэтому лучше использовать устройство в помещениях с климат-контролем.

• Принцип работы оптопары

Оптотранзисторный переключатель постоянного тока

• В нашем примере схемы внешний резистор 270 кОм регулирует чувствительность базовой области фототранзистора. Величина резистора зависит от чувствительности переключения и устройства оптрона.
• Конденсатор предотвращает случайное срабатывание базы оптотранзистора из-за переходных процессов или всплесков.
Изоляторы Opto-Triac
• могут обнаруживать данные и сигналы постоянного тока и управлять сетевыми лампами и оборудованием переменного тока.
Симисторы
• с оптической развязкой, такие как MOC 3020, имеют максимальный ток 100 мА и номинальное напряжение 400 В, что делает их идеальными для прямого подключения к сети.
• Затем опто-триак может подавать импульс затвора на больший симистор через токоограничивающий резистор в мощных нагрузках.



Замечания по использованию оптопары



Оптопары просты в использовании. Здесь выход действует как фототранзистор, а вход — как светодиод. Ниже приведены некоторые примечания по использованию.



SSRS с оптической связью



Твердотельные реле с оптической связью (SSR) могут заменить маломощные электромеханические реле. Он обеспечивает полную электрическую изоляцию между выходной и входной цепями. Его выход представляет собой переключатель с низким сопротивлением в закрытом состоянии и почти бесконечным сопротивлением в разомкнутом состоянии. В закрытом состоянии он относительно легко пропускает постоянный или переменный ток без потерь «напряжения смещения».



Триаки с оптической связью и SCRS



Полупроводниковые переключатели мощности, симисторы и управляемые кремнием выпрямители (SCR) фоточувствительны, как и транзисторы. Проще говоря, оптопарный SCR/триак с оптической развязкой — это просто светодиод, а SCR/триак объединены в одну микросхему.



(выпрямитель с кремниевым управлением)



Вы можете управлять входным светодиодом как обычным светодиодом, а затем использовать симистор/тиристор как маломощный симистор/тиристор.

Компоненты также широко доступны как в основных, так и в сложных вариантах. Например, некоторые современные типы симисторов имеют в своем корпусе коммутацию с пересечением нуля и схему подавления помех.



Симисторный интерфейс



Надлежащее использование симисторного интерфейсного оптопары заключается в соединении выхода низковольтной схемы управления (возможно, путем заземления одной стороны ее источника питания) со входом симисторной схемы управления питанием. Он получает питание переменного тока и управляет двигателями, нагревателями и лампами.

Он эффективно работает при использовании 115 В переменного тока вместо 230 В. Кроме того, вы должны выбрать фактический тип симистора и убедиться, что он соответствует потребностям питания/нагрузки/снабжения.



Аналоговый интерфейс



Оптопара может использовать светодиод для модуляции постоянного тока, связывая аналоговые сигналы из одной цепи в другую.



Цифровой интерфейс



Оптопары могут обеспечивать цифровой интерфейс приложений с различными выходными и входными источниками питания. Они могут соединять выходные данные цифровых компьютеров с лампами, реле и двигателями; разные семейства ИС; цифровые ИС того же семейства (CMOS, TTL и т.
