Основные типы желтых и оранжевых лазеров
Существует несколько основных типов лазеров, способных генерировать излучение в желто-оранжевой области спектра (570-625 нм):
- Лазерные диоды на основе InGaP
- Лазеры с повышением частоты, легированные празеодимом/иттербием
- Лазеры на красителях
- Гелий-неоновые лазеры
- Лазеры на парах меди
- Лазеры с удвоением частоты
- Лазеры с генерацией суммарной частоты
- Оптические параметрические генераторы
- Рамановские лазеры
Каждый тип имеет свои особенности, преимущества и ограничения. Выбор конкретной технологии зависит от требуемых параметров излучения и области применения.
Лазерные диоды для генерации оранжевого излучения
Лазерные диоды на основе InGaP способны генерировать оранжевое излучение с длиной волны около 610 нм. Однако получение эффективной генерации на более коротких длинах волн в желтой области спектра для диодных лазеров затруднительно. Основные преимущества диодных лазеров:
- Компактность
- Высокий КПД
- Возможность прямой модуляции
- Низкая стоимость
Недостатки диодных лазеров для желто-оранжевой области:
- Сложность получения коротких длин волн
- Ограниченная выходная мощность
- Невысокое качество пучка
Лазеры с повышением частоты для генерации оранжевого света
Лазеры с повышением частоты, легированные празеодимом и иттербием, позволяют получать оранжевое излучение с длиной волны около 605 нм. Принцип работы основан на преобразовании излучения ближнего ИК диапазона во вторую гармонику. Преимущества данного типа лазеров:
- Высокая выходная мощность
- Хорошее качество пучка
- Узкая линия генерации
К недостаткам можно отнести:
- Сложность конструкции
- Необходимость термостабилизации
- Относительно высокую стоимость
Особенности лазеров на красителях для желто-оранжевой области
Лазеры на красителях способны перекрывать весь диапазон желто-оранжевой области спектра. Они обладают следующими преимуществами:
- Широкий диапазон перестройки длины волны
- Возможность генерации ультракоротких импульсов
- Высокая пиковая мощность
Однако лазеры на красителях имеют ряд существенных недостатков:
- Необходимость периодической замены активной среды
- Токсичность многих красителей
- Сложность эксплуатации
- Низкий ресурс работы
Гелий-неоновые лазеры для оранжевого излучения
Гелий-неоновые лазеры могут генерировать оранжевое излучение на длинах волн 612 нм и 594 нм. Их основные достоинства:
- Высокая стабильность частоты
- Узкая линия генерации
- Хорошее качество пучка
- Длительный срок службы
К недостаткам HeNe лазеров относятся:
- Низкая выходная мощность (единицы-десятки мВт)
- Низкий КПД
- Большие габариты
Применение желтых и оранжевых лазеров
Желтые и оранжевые лазеры находят применение в различных областях науки и техники:
- Лазерные направляющие звезды (натриевые лазерные маяки) для адаптивной оптики в астрономии
- Медицинская лазерная терапия (например, фотокоагуляция в офтальмологии)
- Лазерная спектроскопия
- Лазерные проекционные системы
- Научные исследования (охлаждение и захват атомов)
Выбор конкретного типа лазера зависит от требований конкретного приложения к параметрам излучения, надежности, стоимости и другим характеристикам.
Технологии удвоения частоты для получения желтого и оранжевого света
Удвоение частоты является эффективным методом получения желтого и оранжевого лазерного излучения. При этом используется нелинейно-оптическое преобразование излучения ближнего ИК диапазона (1,1-1,2 мкм) во вторую гармонику. Основные преимущества данного подхода:
- Возможность получения высокой выходной мощности
- Хорошее качество выходного пучка
- Узкая линия генерации
В качестве источников основного излучения могут использоваться:
- Твердотельные лазеры (например, на кристалле Cr4+:MgSiO4)
- Полупроводниковые лазеры с оптической накачкой (VECSEL) на основе квантовых ям GaInNA или InGaAs
- Волоконные лазеры
Для удвоения частоты обычно применяются нелинейные кристаллы KTP, LBO, PPLN и другие. Эффективность преобразования может достигать 50% и более.
Генерация суммарной частоты для получения оранжевого излучения
Метод генерации суммарной частоты позволяет получать оранжевое лазерное излучение путем смешения излучения двух лазеров с разными длинами волн. Например:
- Смешение излучения двух лазеров Nd:YVO4 на длинах волн 1064 нм и 1342 нм позволяет получить оранжевый свет с длиной волны 593,5 нм
Преимущества данного метода:
- Возможность точной настройки выходной длины волны
- Высокая эффективность преобразования
- Хорошее качество выходного пучка
Недостатки:
- Необходимость использования двух лазерных источников
- Сложность юстировки оптической схемы
- Чувствительность к внешним воздействиям
Перспективные разработки в области желтых и оранжевых лазеров
Исследования в области желтых и оранжевых лазеров продолжаются. Основные направления развития:
- Повышение эффективности и выходной мощности полупроводниковых лазерных диодов для желто-оранжевой области спектра
- Разработка новых активных сред и схем накачки для твердотельных лазеров
- Совершенствование методов нелинейно-оптического преобразования частоты
- Создание компактных и эффективных источников для конкретных применений (например, натриевых лазеров для адаптивной оптики)
Новые разработки позволят расширить области применения желтых и оранжевых лазеров и улучшить их характеристики.

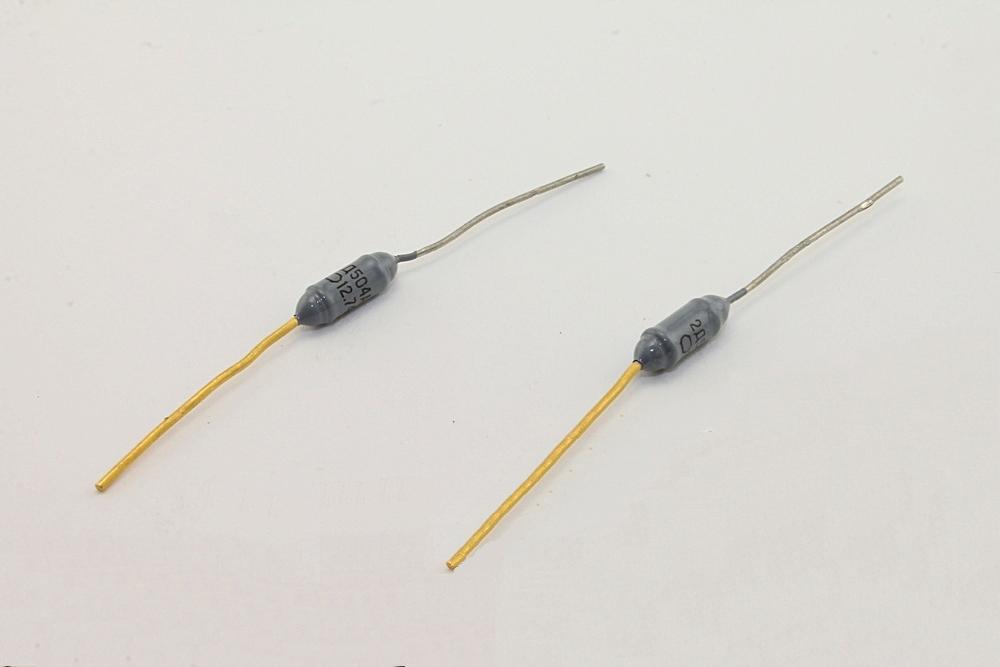

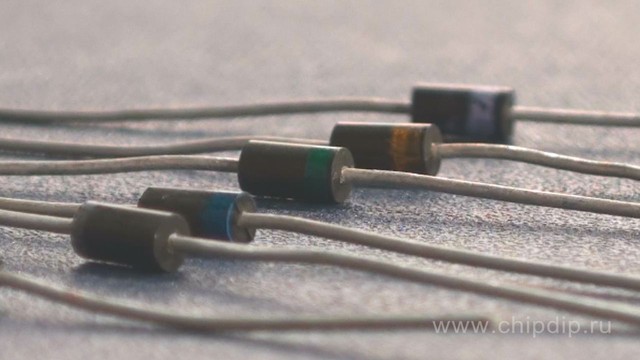

РАДИОСВАЛКА: Цветовая маркировка отечественных диодов
|
ДИОД |
МАРКИРОВКА |
| 2Д102А 2Д102Б КД102А КД102Б |
желтая
точка со стороны анода оранжевая точка со стороны анода зеленая точка со стороны анода синяя точка со стороны анода |
| 2Д103А КД103А КД103Б |
белая
точка со стороны анода синяя точка со стороны анода желтая точка со стороны анода |
| 2Д104А КД104А |
белая
точка со стороны анода красная точка со стороны анода |
|
КД105Б КД105В |
полярность обозначается
желтой полосой со стороны анода тип не маркируется тип обозначается зеленой точкой тип обозначается красной точкой |
| КД106А | белая точка со стороны анода |
| ГД107А ГД107Б |
черная
точка со стороны анода серая точка со стороны анода |
| КД109А КД109Б КД109В |
белая
точка со стороны анода желтая точка со стороны анода зеленая точка со стороны анода |
| КДС111А КДС111Б КДС111В |
красная
точка у первого вывода зеленая точка у первого вывода желтая точка у первого вывода |
| КД116Б1 | красная точка со стороны анода |
| 2Д118А1 | цветная точка со стороны анода |
| КД208А | зеленая полоса со стороны анода |
|
КД209А КД209Б |
полярность обозначается
красной полосой со стороны анода тип не маркируется тип обозначается зеленой точкой тип обозначается красной точкой |
| 2Д215А | красная точка со стороны анода |
| 2Д216А 2Д216Б |
красная
точка со стороны анода зеленая точка со стороны анода |
| 2Д217А 2Д217Б |
белая
точка со стороны анода красная точка со стороны анода |
| 2Д218А | цветная точка со стороны анода |
| КД221А КД221Б КД221В КД221Г |
белая
полоса со
стороны анода белая полоса со стороны анода и белая точка белая полоса со стороны анода и зеленая точка белая полоса со стороны анода и красная точка |
| КД226А КД226Б КД226В КД226Г КД226Д |
оранжевое
кольцо
со стороны катода красное кольцо со стороны катода зеленое кольцо со стороны катода желтое кольцо со стороны катода белое кольцо со стороны катода |
| 2Д228А | цветная точка со стороны анода |
| 2Д235А 2Д235Б |
белая
полоса со стороны анода красная полоса со стороны анода |
| 2Д236А 2Д236Б |
цветная
точка со стороны анода две цветные точки со стороны анода |
| 2Д237А 2Д237Б |
маркируются одной цветной
точкой маркируются двумя цветными точками |
| КД243А
КД243Б КД243В КД243Г КД243Д КД243Е КД243Ж |
фиолетовая
полоса со стороны катода оранжевая полоса со стороны катода красная полоса со стороны катода зеленая полоса со стороны катода желтая полоса со стороны катода белая полоса со стороны катода голубая полоса со стороны катода |
| КД247А КД247Б КД247В КД247Г КД247Д КД247Е |
два
оранжевых кольца со стороны катода два красных кольца со стороны катода два зеленых кольца со стороны катода два желтых кольца со стороны катода два белых кольца со стороны катода два фиолетовых кольца со стороны катода |
| КД409А |
маркируется желтой точкой на корпусе |
| КД410А КД410Б |
красная
точка со стороны анода синяя точка со стороны катода |
| 2Д413А 2Д413Б КД413А КД413Б |
зеленая
точка со стороны анода зеленая и красная точка со стороны анода белая точка со стороны анода белая и красная точка со стороны анода |
| КД417А | белая точка со стороны анода |
| 2Д422А | тип диода обозначается продольной чертой красного цвета и тире у анода |
| КД424А КД424В КД424Г |
два
голубых кольца со стороны катода два зеленых кольца со стороны катода два красных кольца со стороны катода |
| КД427А
КД427Б КД427В КД427Г КД427Д |
красная
точка со
стороны положительного вывода оранжевая точка со стороны положительного вывода зеленая точка со стороны положительного вывода желтая точка со стороны положительного вывода белая точка со стороны положительного вывода |
| КД510А 2Д510А |
маркируется одной широкой и
двумя узкими зелеными полосами со стороны катода
маркируется одной широкой и одной узкой зелеными полосами со стороны катода |
| ГД511А ГД511Б ГД511В |
две
голубые точки со стороны анода голубая и желтая точки со стороны анода голубая и оранжевая точки со стороны анода |
| КД512А | красная точка со стороны анода |
| КД514А | желтая точка со стороны анода |
| КД519А КД519Б |
белая
точка со
стороны анода красная точка со стороны анода |
| КД520А | желтая точка со стороны анода |
| КД521А
КД521Б КД521В КД521Г КД521Д |
одна
широкая и две узкие синие полосы со стороны анода
одна широкая и две узкие серые полосы со стороны анода одна широкая и две узкие желтые полосы со стороны анода одна широкая и две узкие белые полосы со стороны анода одна широкая и две узкие зеленые полосы со стороны анода |
| 2Д522Б КД522А КД522Б |
одно
чёрное кольцо со стороны анода два чёрных кольца со стороны анода три чёрных кольца со стороны анода |
| 2Д706АС9 | маркируются буквами ЛС |
| 2Д707АС9 | маркируются буквами МС |
| 2Д708А 2Д708Б |
белое
кольцо со
стороны катода синее кольцо со стороны катода |
| 2Д803АС9 | маркируются буквами НС |
| 2Д806А 2Д806Б |
маркируется двумя красными
точками маркируется красной и белой точками |
| КД808А | маркируется белым кольцом со стороны катода |
| 2Д809А 2Д809Б |
маркируется голубым кольцом
маркируется красным кольцом |
| 2Д906А 2Д906Б 2Д906В |
белая
точка и рельефный знак у 4-го вывода красная точка и рельефный знак у 4-го вывода две красные точки и рельефный знаком у 4-го вывода |
| 2Д921А 2Д921Б |
маркируется белой точкой маркируется зеленой точкой |
| 2Д922А 2Д922Б 2Д922В КД922А КД922Б КД922В |
маркируется белой точкой со
стороны анода маркируется зеленой точкой со стороны анода маркируется желтой точкой со стороны анода маркируется красной точкой со стороны анода маркируется синей точкой со стороны анода маркируется оранжевой точкой со стороны анода |
| КД923А | маркируется зеленым кольцом со стороны анода |
| 2Д924А | маркируется двумя белыми точками |
| 2Д925А 2Д925Б |
маркируется двумя черными
точками маркируется белой и черной точками |
| 2Д926А | маркируется красной полосой со стороны катода |
| 2Д927А | маркируется синим кольцом со стороны катода |
| 2Ц101А | плюс диода отмечен точкой на торце |
| КЦ103А | плюс диода отмечен точкой на торце |
| 1Ц104АИ | маркируется цветной точкой со стороны анода |
| КЦ106А | плюс диода отмечен точкой на торце |
| КЦ109А | плюс диода отмечен точкой на торце |
| КЦ111А | плюс диода отмечен точкой на торце |
| 2Ц112А | плюс диода отмечен точкой на торце |
| 2Ц113А1 | плюс диода отмечен точкой на торце |
| КЦ114А | плюс диода отмечен точкой на торце |
| 2Ц116А | плюс диода отмечен точкой на торце |
| КЦ117А КЦ117Б |
маркируется белой полосой со
стороны анода маркируется черной полосой со стороны анода |
| КЦ123А КЦ23Б1 КЦ123В1 КЦ123Г1 КЦ123Д1 КЦ123Е1 КЦ123Ж1 КЦ123И1 КЦ123К1 КЦ123Л1 КЦ123С1 КЦ123Т1 КЦ123У1 |
со стороны
анодного вывода одна полоса со стороны анодного вывода две полосы со стороны анодного вывода полоса и красная точка со стороны анодного вывода полоса и две красные точки со стороны анодного вывода полоса и белая точка со стороны анодного вывода полоса и две белых точки со стороны анодного вывода две полосы и красная точка со стороны анодного вывода две полосы и белая точка со стороны анодного вывода полоса и синяя точка со стороны анодного вывода две полосы и синяя точка со стороны анодного вывода полосой и желтой точкой со стороны анодного вывода две полосы и желтая точка со стороны анодного вывода полоса и две желтые точки |

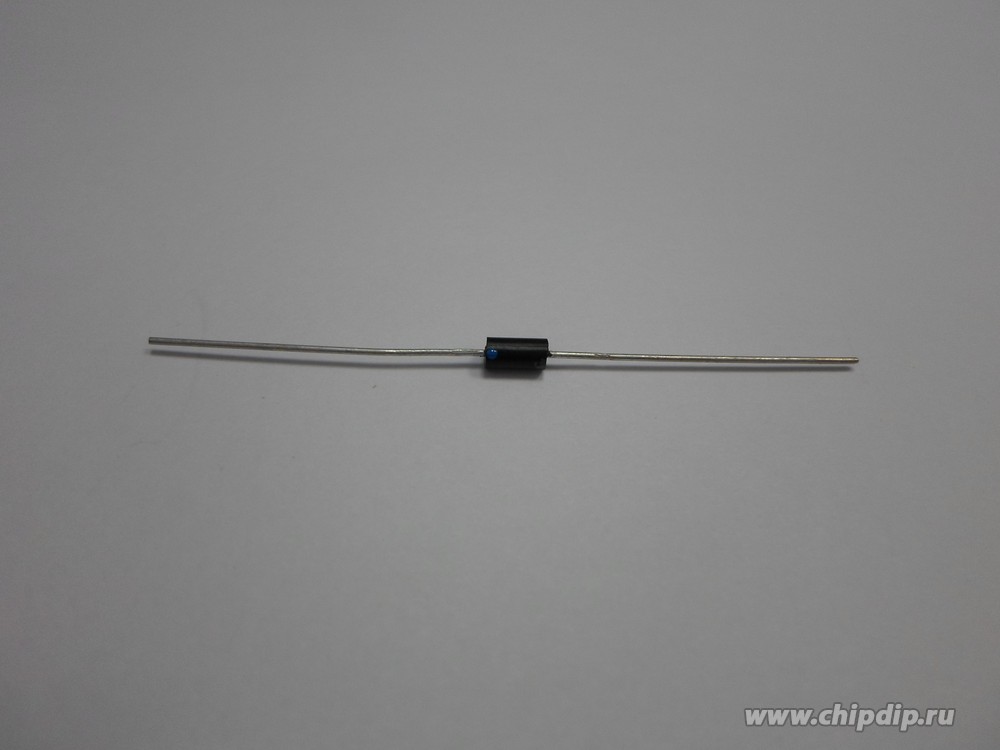

Цветовая маркировка выпрямительных и импульсных диодов
Цветовая маркировка выпрямительных и импульсных диодовЦветовая маркировка выпрямительных и импульсных диодов.
Главная / Справочники / ..
А.И. Кизлюк Справочник по
устройству и ремонту телефонных аппаратов
зарубежного и отечественного производства. 1999г.
Печатается с разрешения автора. [email protected]
| Тип диода | Цвет корпуса или метка на корпусе | Метка у выводов | Рисунок |
|
| анода (+) | катода (-) | |||
| Д9Б | — | красное кольцо | — | |
| Д9В | — | оранж.или красн+ор. | — | |
| Д9Г | — | желт. или красн+желтое |
— | |
| Д9Д | — | белое или красн+белое | — | |
| Д9Е | — | голубое или красн+гол. | — | |
| Д9Ж | — | зеленое или красн+зел. | — | |
| Д9И | — | два желтых кольца | — | |
| Д9К | — | два белых кольца | — | |
| Д9Л | — | два зеленых кольца | — | |
| Д9М | — | два голубых кольца | — | |
| КД102А | — | зеленая точка | — | |
| КД102Б | — | синяя точка | — | |
| 2Д102А | — | желтая точка | — | |
| 2Д102Б | — | оранжевая точка | — | |
| КД103А | черный | синяя точка | — | |
| КД103Б | зеленый | желтая точка | — | |
| 2Д103А | — | белая точка | — | |
| КД105Б | точка отсутствует | белая или желт. полоса |
— | |
| КД105В | зеленая точка | белая или желт.полоса | — | |
| КД105Г | красная точка | белая или желт.полоса | — | |
| КД105Д | белая или желт.точка | белая или желт.полоса | — | |
| КД208А | желтая точка | черная, зеленая или желтая точка | — | |
| КД208Б | — | зеленая полоса | — | |
| КД209А | — | черная, зеленая или желтая точка | — | |
| КД209Б | белая точка | черная, зеленая или желтая точка | — | |
| КД209В | черная точка | черная, зеленая или желтая точка | — | |
| КД209Г | зеленая точка | черная, зеленая или желтая точка | — | |
| 2Д209А | — | красная полоса на торце корпуса | — | |
| 2Д209Б | зеленая точка | красная полоса на торце корпуса | — | |
| 2Д209В | красная точка | красная полоса на торце корпуса | — | |
| 2Д209Г | белая точка | красная полоса на торце корпуса | — | |
| КД221А | — | голубая точка | — | |
| КД221Б | белая точка | голубая точка | — | |
| КД221В | черная точка | голубая точка | — | |
| КД221Г | зеленая точка | голубая точка | — | |
| КД221Д | бежевая точка | голубая точка | — | |
| КД221Е | желтая точка | голубая точка | — | |
| КД226А | — | — | оранжевое кольцо | |
| КД226Б | — | — | красное кольцо | |
| КД226В | — | — | зеленое кольцо | |
| КД226Г | — | — | желтое кольцо | |
| КД226Д | — | — | белое кольцо | |
| КД226Е | — | — | голубое кольцо | |
| КД243А | — | — | фиолетовое кольцо | |
| КД243Б | — | — | оранжевое кольцо | |
| КД243В | — | — | красное кольцо | |
| КД243Г | — | — | зеленое кольцо | |
| КД243Д | — | — | желтое кольцо | |
| КД243Е | — | — | белое кольцо | |
| КД243Ж | — | — | голубое кольцо | |
| КД247А | — | — | два оранж. кольца |
|
| КД247Б | — | — | два красных кольца | |
| КД247В | — | — | два зеленых кольца | |
| КД247Г | — | — | два желтых кольца | |
| КД247Д | — | — | два белых кольца | |
| КД247Е | — | — | два фиолет. кольца | |
| КД410А | — | красная точка | — | |
| КД410Б | — | синяя точка | — | |
| КД509А | — | синее узкое кольцо | синее широкое кольцо | |
| 2Д509А | — | синие точка и кольцо | синее широкое кольцо | |
| КД510А | — | два зеленых узк. кольца |
зеленое шир. кольцо | |
| 2Д510А | — | зеленые точка и кольцо | зеленое шир кольцо | |
| КД521А | — | два синих узк.кольца | синее широкое кольцо | |
| КД521Б | — | два серых узк.кольца | серое широкое кольцо | |
| КД521В | — | два желтых узк.кольца | желтое широкое кольцо | |
| КД521Г | — | два белых узк. кольца | белое широкое кольцо | |
| КД522А | — | черное широкое кольцо | черное узкое кольцо | |
| КД522Б | — | черное широкое кольцо | два черных узк. кольца |
|
| 2Д522А | — | черное широкое кольцо | черная точка | |
| 1N4148 | — | — | черное кольцо | |
| КД906 | белая полоса у 4 вывода | — | — | |
| КДС111А | красная точка | — | — | |
| КДС111Б | зеленая точка | — | — | |
| КДС111Б | желтая точка | — | — | |
| КЦ422А | точка отсутствует | — | черная точка | |
| КЦ422Б | белая точка | — | черная точка | |
| КЦ422В | черная точка | — | черная точка | |
| КЦ422Г | зеленая точка | — | черная точка | |
На главную Наверх
Используются технологии uCoz
Желтые и оранжевые лазеры, описание RP Photonics Encyclopedia
 «> Главная |
Викторина | Руководство покупателя | |
| Поиск | Категории | Глоссарий | Реклама |
| Прожектор фотоники |  «> Учебники |
| Показать статьи A-Z |
Примечание: поле поиска по ключевому слову статьи и некоторые другие функции сайта требуют Javascript, который, однако, отключен в вашем браузере.
можно найти в Руководстве покупателя RP Photonics. Среди них:
Дополнительные сведения о поставщике см. в конце этой статьи энциклопедии или перейдите на страницу
. Список поставщиков
желтых и оранжевых лазеров
Вас еще нет в списке? Получите вход!
Используя наш рекламный пакет, вы можете разместить свой логотип и далее под описанием вашего продукта.
В этой статье обсуждаются лазерные источники, излучающие в спектральной области от желтого до оранжевого, то есть с длиной волны примерно около 570–625 нм.
Доступ к этой области спектра относительно затруднен, по крайней мере, когда требуются высокая выходная мощность, качество луча и энергоэффективность.
Тем не менее, существуют различные типы желтых и оранжевых лазерных источников:
- Лазерные диоды на основе InGaP могут излучать оранжевый свет, т.е. около 610 нм [1]. Чем короче длина волны, тем труднее получить хорошую энергоэффективность и длительный срок службы.
- Лазеры с повышением частоты, легированные празеодимом/иттербием , например на основе фторидных волокон могут излучать оранжевый свет с длиной волны около 605 нм [2].
- Лазеры на красителях могут охватывать всю желто-оранжевую область спектра.
- Гелий-неоновые лазеры может использовать переходы оранжевого лазера на 612 нм и 594,1 нм.
- Лазеры на парах меди могут излучать импульсы желтого света с длиной волны 578 нм [5].
- Существуют различные типы лазеров с удвоением частоты , где фактический лазер излучает в спектральной области 1,1–1,2 мкм, а удвоитель частоты преобразует это излучение в оранжевый или желтый свет.
Например, этот спектральный диапазон может перекрывать лазер на Cr 4+ :MgSiO 4 (форстерит) [3].
Существуют также полупроводниковые лазеры с оптической накачкой (VECSEL) на основе квантовых ям GaInNA или InGaAs, которые могут генерировать оранжевый или желтый свет за счет внутрирезонаторного удвоения частоты [7, 8]. - Некоторые источники желтого или оранжевого лазера основаны на генерации суммарной частоты . Например, смешивание выходных сигналов двух лазеров Nd:YVO 4 , излучающих на длинах волн 1064 нм и 1342 нм соответственно, приводит к оранжевому свету с длиной волны 593,5 нм. Существуют даже лазерные указки с таким источником, но они довольно дороги.
- Оптические параметрические генераторы могут излучать оранжевый или желтый свет при накачке синим лазером.
- Имеется Рамановских лазера , часто на основе рамановских активных объемных кристаллов (например, кристаллов вольфрамата), которые могут либо генерировать оранжевый или желтый свет из зеленого света накачки [4], либо генерировать свет с длинами волн около 1,1–1,2 мкм с источником накачки 1 мкм [4].
6], так что последующее удвоение частоты или генерация суммарной частоты приводит к оранжевому или желтому свету.
Лазерные источники оранжевого и желтого цвета применяются, например, для для лазерных направляющих звезд ( натриевые лазерные маяки ) и в медицинской лазерной терапии (например, фотокоагуляция в офтальмологии). Оранжевые или даже желтые лазерные указки встречаются нечасто.
Поставщики
В Руководстве покупателя RP Photonics указаны 38 поставщиков желтых и оранжевых лазеров. Среди них:
Lumibird
Lumibird CVFL-GIGA — это волоконные лазеры с преобразователем частоты, легированные иттербием, излучающие с фиксированной расчетной длиной волны от 520 нм до 590 нм.
HÜBNER Photonics
HÜBNER Photonics предлагает желтый и оранжевый лазеры серий Cobolt 04-01, 05-01 и 06-01. Доступные длины волн: 561 нм и 594 нм.
CNI Laser
CNI предлагает полностью твердотельные желтые и оранжевые лазеры с диодной накачкой и длиной волны от 577 нм до 604 нм.
Выходная мощность до 25 Вт, энергия в импульсе до 5 мДж. Одиночный продольный режим, низкий уровень шума, высокая стабильность, версии OEM — все это доступные опции.
MPB Communications
Самые ранние модели волоконных лазеров желтого и оранжевого цвета были впервые разработаны для доктора Владислава Верхуши из Медицинского колледжа Альберта Эйнштейна в 2006 году. Увидев эти первые лазеры, лауреат Нобелевской премии доктор Стефан Хелл обратился в MPBC с просьбой увеличить выходную мощность до более чем 1 Вт, обеспечивая при этом превосходное качество луча, надежность и стабильность. MPBC поставил тогда и продолжает поставлять сегодня, с тех пор было отгружено более 5000 лазеров.
Гибкость нашей конструкции такова, что мы можем предложить буквально любую длину волны в желто-оранжевом спектре от 568 нм (1136 нм) до 616 нм (1232 нм) с выходной мощностью от 200 мВт до 3 Вт. с охлаждением, доступны либо в компактном корпусе OEM, либо в корпусе для монтажа в стойку 2RU со встроенным блоком питания и поставляются с удобным графическим интерфейсом пользователя для простоты настройки и эксплуатации.
MPB предлагает дополнительную услугу подключения оптоволокна, которая обеспечивает пользователю до 1 Вт от оптоволокна.
RPMC Lasers
RPMC Lasers предлагает выбор желтых и оранжевых лазеров, в том числе одномодовые лазерные модули DPSS с длиной волны 561 нм, с выходной мощностью до 300 мВт непрерывного излучения, а также ряд дополнительных надстроек. Эти модули могут быть свободными или соединенными по оптоволокну, с вариантами конфигураций OEM и plug-and-play. Мы также предлагаем поляризованный одномодовый газовый лазерный модуль HeNe с длиной волны 594 нм, выходной мощностью 2 мВт в непрерывном режиме, а также варианты источников питания, оптоволоконной связи и настройки. Наконец, мы предлагаем перестраиваемый импульсный лазер DPSS, в котором используется оптический параметрический генератор (OPO) для создания перестраиваемых длин волн в диапазоне 410–2300 нм. Усовершенствованная лазерная конструкция представляет собой компактную, удобную систему «под ключ», которая требует минимального обслуживания.
TOPTICA Photonics
Последние разработки в области полупроводниковых усилителей и технологии удвоения частоты расширяют цветовой спектр и спектр мощности перестраиваемых диодных лазеров до более чем 1000 мВт на желтом и оранжевом длинах волн. Такие приложения, как лазерное охлаждение натрия, диспрозия или эрбия, а также спектроскопия редкоземельных ионов в твердых телах, выигрывают от компактных и простых в обращении лазерных систем. Лазеры можно также использовать для различных приложений для изучения объектов в диапазоне от нанометрового масштаба до микро- или макроскопического размера, даже до галактик и Вселенной. Например, искусственные опорные звезды необходимы для оптимизации пространственного разрешения наземных телескопов. Эти искусственные звезды можно создать с помощью лазера TOPTICA SodiumStar. В 2016 году эта система была награждена премией Бертольда Лейбингера за инновации для Laser Research.
Edmund Optics
Edmund Optics предлагает желтые и оранжевые лазеры в виде твердотельных лазеров серии Coherent OBIS™.
Вопросы и комментарии от пользователей
Здесь вы можете задать вопросы и комментарии. Если они будут приняты автором, они появятся над этим абзацем вместе с ответом автора. Автор принимает решение о принятии на основе определенных критериев. По существу, вопрос должен представлять достаточно широкий интерес.
Пожалуйста, не вводите здесь личные данные; в противном случае мы бы удалили его в ближайшее время. (См. также нашу декларацию о конфиденциальности.) Если вы хотите получить личную обратную связь или консультацию от автора, свяжитесь с ним, например. по электронной почте.
Ваш вопрос или комментарий:
Проверка на спам:
(Пожалуйста, введите сумму тринадцати и трех в виде цифр!)
Отправляя информацию, вы даете свое согласие на возможную публикацию ваших материалов на нашем веб-сайте в соответствии с нашими правилами. (Если вы позже отзовете свое согласие, мы удалим эти материалы.) Поскольку ваши материалы сначала просматриваются автором, они могут быть опубликованы с некоторой задержкой.
Библиография
| [1] | C. J. Nuese et al. , «Оранжевое лазерное излучение и яркая электролюминесценция на p-n-переходах In 1−x Ga x P, выращенных из паровой фазы», Appl. физ. лат. 20, 431 (1972), doi:10.1063/1.1654004 |
| [2] | P. Xie и T. R. Gosnell, «Волоконный лазер с повышением частоты при комнатной температуре, перестраиваемый в красной, оранжевой, зеленой и синей областях спектра», Опц. лат. 20 (9), 1014 (1995), doi:10.1364/OL.20.001014 |
| [3] | А. Сеннароглу, «Широко перестраиваемый непрерывный оранжево-красный источник на основе внутрирезонаторного удвоенного Cr 4+ : форстеритового лазера», Appl. Опц. 41 (21), 4356 (2002), doi:10.1364/AO.41.004356 |
| [4] | R. P. Mildren et al. , «Эффективный полностью твердотельный рамановский лазер желтого, оранжевого и красного цветов», Опт. Express 12 (5), 785 (2004), doi:10. 1364/OPEX.12.000785 |
| [5] | E. Le Guyadec и др. , «Лазер на парах меди +HCl-H 2 большого объема с высокой средней мощностью», IEEE J. Quantum Electron. 41 (6), 879 (2005), doi:10.1109/JQE.2005.846686 |
| [6] | R. P. Mildren et al. , «Твердотельный лазер с дискретной настройкой зеленого, желтого и красного цветов», Опт. лат. 30 (12), 1500 (2005), doi:10.1364/OL.30.001500 |
| [7] | J. Rautiainen et al. , «Перестраиваемый оранжево-красный полупроводниковый дисковый лазер GaInNAs мощностью 2,7 Вт», Opt. Экспресс 15 (26), 18345 (2007), doi:10.1364/OE.15.018345 |
| [8] | М. Фаллахи и др. , «Желтый лазер мощностью 5 Вт с внутрирезонаторным удвоением частоты мощного поверхностно-излучающего лазера с вертикальным внешним резонатором», IEEE Photon. Технол. лат. 20 (20), 1700 (2008), doi:10.1109/LPT.2008.2003413 |
| [9] | Z. Liu et al. , «Комбинационный лазер KTiOAsO 4 с собственным удвоением частоты, излучающий на длине волны 573 нм», Опт. лат. 34 (14), 2183 (2009), doi:10.1364/OL.34.002183 |
| [10] | Х. Чжу и др. , «Генерация желтого света мощностью 5,7 Вт с помощью внутрирезонаторного удваивающего рамановского лазера из композита YVO 4 / Nd: YVO 4 », Opt. лат. 34 (18), 2763 (2009), doi:10.1364/OL.34.002763 |
| [11] | L. R. Taylor et al. , «Непрерывный лазерный источник видимого диапазона мощностью 50 Вт на длине волны 589 нм, полученный путем удвоения частоты трех когерентно объединенных узкополосных рамановских волоконных усилителей», Opt. Экспресс 18 (8), 8540 (2010), doi:10.1364/OE.18.008540 |
| [12] | Z. Cong и др. , “Теоретическое и экспериментальное исследование желтого лазера Nd:YAG/BaWO 4 /KTP с выходной мощностью 8,3 Вт”, Опт. Express 18 (12), 12111 (2010), doi:10. 1364/OE.18.012111 |
| [13] | J. Rautiainen et al. , «Оранжевая мощность 2,5 Вт за счет преобразования частоты дискового лазера на квантовых точках с двойным усилением», Opt. лат. 35 (12), 1935 (2010), doi:10.1364/OL.35.001935 |
| [14] | Д. Пабёф и др. , «Непрерывный оранжевый лазер Pr:BaY 2 F 8 с диодной накачкой», Опт. лат. 36 (2), 280 (2011), doi:10.1364/OL.36.000280 |
| [15] | E. Kantola et al. , «Высокоэффективный желтый VECSEL мощностью 20 Вт», Опт. Express 22 (6), 6372 (2014), doi:10.1364/OE.22.006372 |
| [16] | B. Ernstberger et al. , «Надежный натриевый лазер с дистанционной накачкой для передовых приложений LIDAR и путеводной звезды», Proc. СПАЙ, 9641, 96410F (2015), doi: 10.1117/12.2194874 |
| [17] | R. Bege et al. , «Генерация второй гармоники на уровне ватт на длине волны 589 нм с гребенчатым волноводным кристаллом PPMgO:LN, накачиваемым диодным лазером с конической формой DBR», Опт. лат. 41 (7), 1530 (2016), doi:10.1364/OL.41.001530 |
(Предложите дополнительную литературу!)
См. также: красные лазеры, зеленые лазеры, синие лазеры, лазеры видимого диапазона
и другие статьи в категории лазерные устройства и лазерная физика
Если вы хотите разместить ссылку на эту статью на каком-либо другом ресурсе (например, на своем сайте, в социальных сетях, на дискуссионном форуме, в Википедии), вы можете получить необходимый код здесь.
HTML-ссылка на эту статью:
Статья о желтых и оранжевых лазерах
в
Энциклопедия RP Photonics
С предварительным изображением (см. поле чуть выше):
alt ="article">
Для Википедии, например.
в разделе «==Внешние ссылки==»:
* [https://www.rp-photonics.com/yellow_and_orange_lasers.html
статья "Желтые и оранжевые лазеры" в Энциклопедии RP Photonics]
Что означает зеленая или оранжевая точка в верхней части моего i
Почему вы можете доверять Pocket-lint
(Pocket-lint) — когда Apple выпустила iOS 14 в 2020 году, она претерпела множество визуальных изменений. Мы впервые получили виджеты и библиотеку приложений, но также появилось множество менее очевидных новых функций.
В iOS 15 большинство из них все еще существуют, включая дополнение, ориентированное на конфиденциальность, которое вы, возможно, заметили: зеленая или оранжевая точка, случайно появляющаяся в верхней части экрана. Если у вас модель iPhone X или более поздняя модель, например iPhone 11, 12 или 13, с выемкой и FaceID, она будет отображаться справа от выемки рядом с индикаторами Wi-Fi или сигнала телефона.
Что означает зеленая точка на моем iPhone?
Если у вас когда-либо был MacBook, это знакомая функция: зеленая точка появляется, когда ваша камера активна.
Если вы когда-либо использовали программное обеспечение для видеозвонков, такое как Zoom или Skype, на своем MacBook, вы видели это в виде зеленого светодиода на верхней панели ноутбука, рядом с камерой.
В iOS 15 это не свет как таковой, а просто зеленая точка на экране, которая сообщает, что ваша камера активирована и может использоваться для съемки видео или фотографий.
Каждый раз, когда вы видите эту зеленую точку, обычно на то есть веская причина. Например, если вы пытаетесь записать прямую трансляцию в Twitter или отправляете видео или фото в приложение для обмена сообщениями, или даже когда FaceID используется для разблокировки телефона.
Когда горит зеленый свет, это также означает, что микрофон тоже активен, потому что, когда вы используете его по назначению, вам, конечно же, нужен и звук. За эти видеозвонки.
На него стоит обратить внимание, когда нет смысла его активировать. Если вы не пытаетесь сделать видеозвонок или захватить фото/видео в приложении, и появляется зеленый свет, возможно, приложение не работает, и вам следует либо удалить его, либо изменить его разрешения в настройках.
