OrCAD: комплексное решение для проектирования печатных плат

OrCAD — это мощная система автоматизированного проектирования электроники, разработанная компанией Cadence Design Systems. Она предоставляет полный набор инструментов для создания печатных плат: от разработки принципиальных схем до подготовки производственной документации.

Основные компоненты OrCAD включают:

  • OrCAD Capture — редактор принципиальных схем
  • OrCAD PCB Designer — редактор топологии печатных плат
  • PSpice — система моделирования электронных схем
  • OrCAD Signal Explorer — анализ целостности сигналов
  • OrCAD Component Information System — система управления библиотеками компонентов

Благодаря интеграции этих инструментов OrCAD позволяет выполнить полный цикл проектирования печатной платы в единой среде. Это повышает эффективность работы инженеров и сокращает время разработки.


Ключевые возможности OrCAD для разработчиков электроники

OrCAD предоставляет разработчикам электроники следующие ключевые возможности:

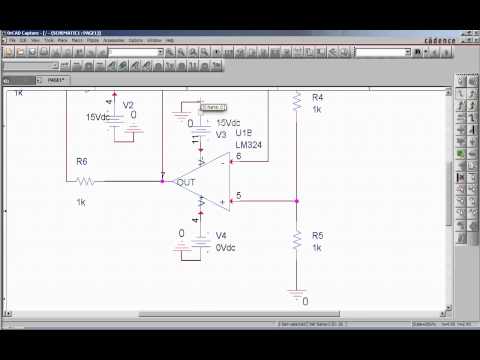

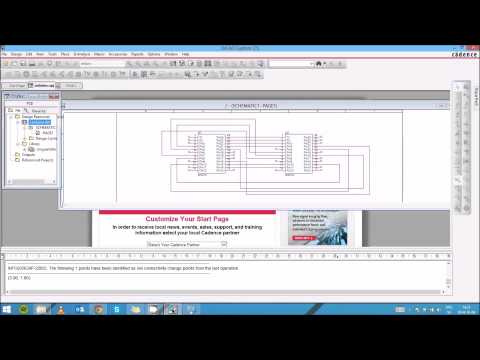

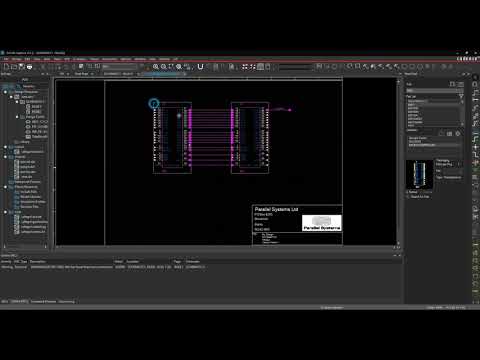

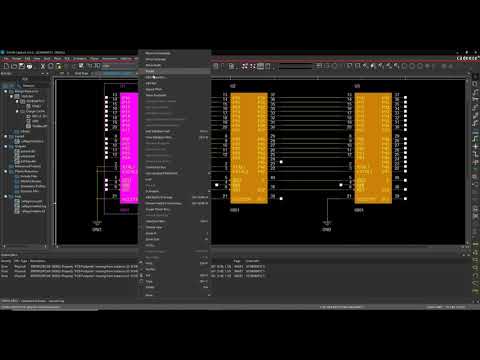

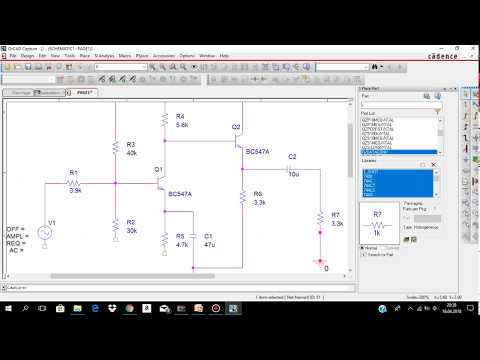

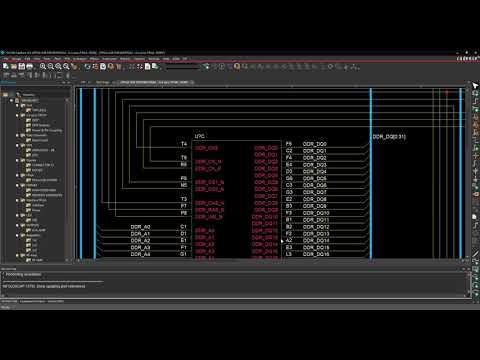

Создание принципиальных схем

OrCAD Capture позволяет быстро и удобно создавать принципиальные схемы любой сложности. Основные функции включают:

  • Обширные библиотеки электронных компонентов
  • Поддержка иерархических схем
  • Проверка электрических правил в реальном времени

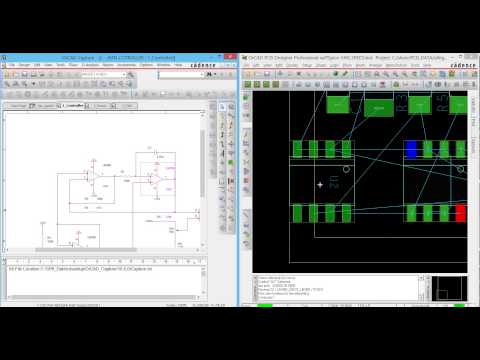

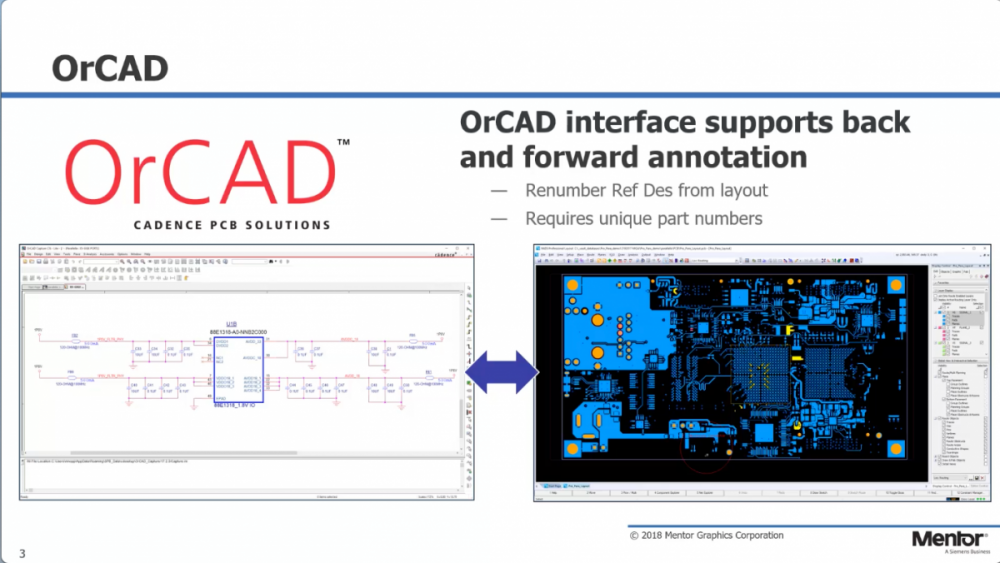

  • Генерация списка соединений для передачи в редактор топологии

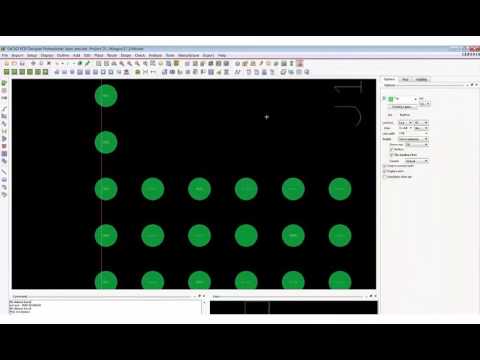

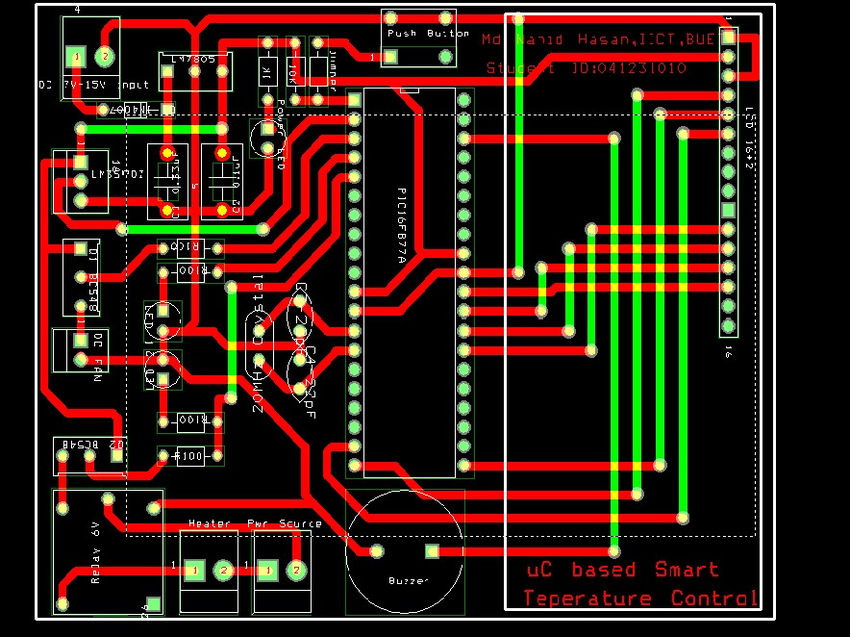

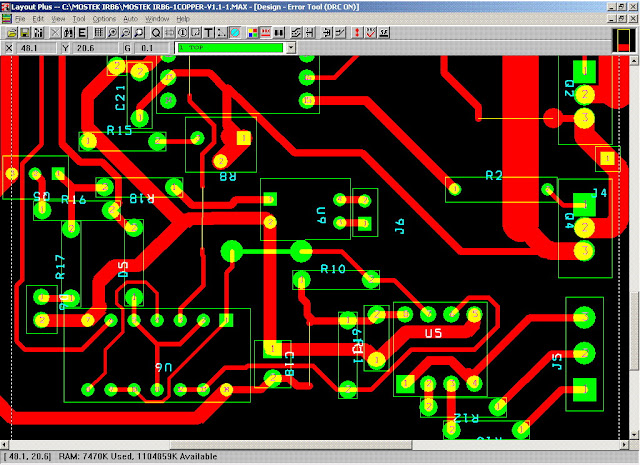

Разработка топологии печатных плат

OrCAD PCB Designer предоставляет мощные инструменты для проектирования топологии многослойных печатных плат:

  • Интерактивная и автоматическая трассировка проводников
  • Контроль целостности сигналов в реальном времени

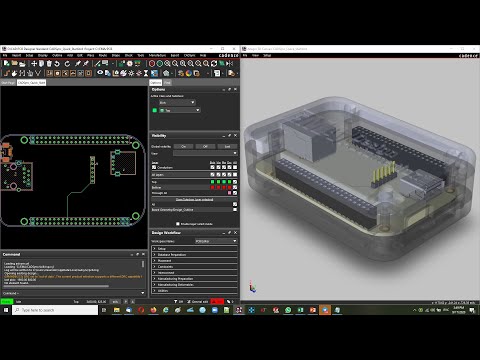

  • 3D-визуализация платы
  • Проверка технологических ограничений
  • Подготовка производственной документации

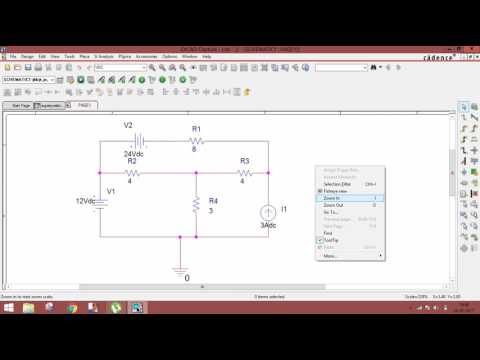

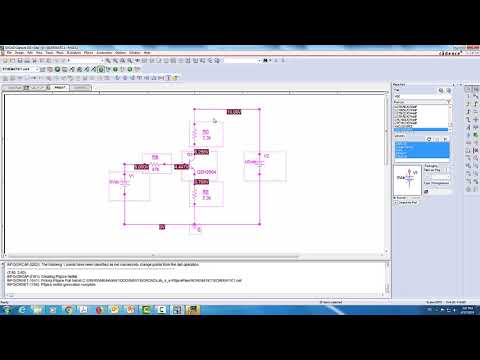

Моделирование и анализ

PSpice и OrCAD Signal Explorer позволяют выполнять:

  • Моделирование аналоговых и цифровых схем
  • Анализ целостности сигналов и питания
  • Тепловой анализ печатных плат
  • Параметрическую оптимизацию схем

Преимущества использования OrCAD для проектирования печатных плат

Использование OrCAD дает разработчикам электроники следующие ключевые преимущества:


Повышение эффективности проектирования

OrCAD автоматизирует многие рутинные операции, что позволяет инженерам сосредоточиться на творческих задачах. Например, автотрассировщик способен самостоятельно проложить до 90% соединений на плате.

Сокращение числа ошибок

Встроенные средства проверки правил проектирования помогают выявить и устранить ошибки на ранних стадиях разработки. Это снижает вероятность дорогостоящих исправлений на этапе производства.

Оптимизация конструкции

Инструменты моделирования и анализа позволяют оценить характеристики устройства еще до изготовления прототипа. Разработчик может оптимизировать схему и топологию для достижения требуемых параметров.

Ускорение вывода изделий на рынок

Благодаря автоматизации рутинных задач и возможности параллельной работы над проектом OrCAD помогает существенно сократить сроки разработки новых изделий.

Сравнение OrCAD с другими САПР печатных плат

Как OrCAD выглядит на фоне других популярных САПР электроники? Давайте сравним его с несколькими конкурентами:


OrCAD vs Altium Designer

Оба продукта являются мощными комплексными САПР. Основные отличия:

  • OrCAD имеет более развитые средства моделирования и анализа
  • Altium Designer предлагает лучшую интеграцию с механическими САПР
  • OrCAD дешевле для небольших команд разработчиков

OrCAD vs KiCad

KiCad — бесплатная open-source альтернатива. Ее преимущества:

  • Отсутствие лицензионных платежей
  • Хорошо подходит для простых проектов

Недостатки KiCad по сравнению с OrCAD:

  • Меньше возможностей для сложных многослойных плат
  • Отсутствие встроенных средств моделирования
  • Менее развитая техподдержка

OrCAD vs Eagle

Eagle популярен среди любителей и небольших компаний. Его плюсы:

  • Более низкая цена
  • Простой интерфейс

Преимущества OrCAD над Eagle:

  • Лучшая поддержка командной работы
  • Более мощные средства автоматической трассировки
  • Развитые инструменты анализа и верификации

Особенности OrCAD 2015 по сравнению с предыдущими версиями

В 2015 году компания Cadence выпустила существенное обновление OrCAD. Основные улучшения включают:


Обновленный интерфейс OrCAD PCB Designer

Редактор топологии получил переработанный пользовательский интерфейс, ориентированный на повышение производительности работы. Основные изменения:

  • Новая панель команд с контекстно-зависимыми опциями
  • Улучшенная система поиска и фильтрации объектов на плате
  • Расширенные возможности настройки рабочего пространства

Усовершенствованный автотрассировщик

Встроенный автотрассировщик получил ряд улучшений:

  • Поддержка современных технологий HDI (платы высокой плотности)
  • Улучшенные алгоритмы огибания препятствий
  • Возможность задавать приоритеты трассировки для разных цепей

Новые инструменты анализа

В OrCAD 2015 появились дополнительные средства анализа проекта:

  • OrCAD DFM Checker — проверка технологичности конструкции
  • OrCAD Signal Explorer — расширенный анализ целостности сигналов
  • Улучшенная интеграция с PSpice для совместного моделирования схем и топологии

Как начать работу с OrCAD: советы для новичков

Если вы только начинаете осваивать OrCAD, вот несколько рекомендаций, которые помогут быстрее освоить систему:


Изучите документацию и видеоуроки

Cadence предоставляет обширную документацию по OrCAD. Начните с изучения базовых руководств и видеоуроков на официальном сайте. Это поможет быстро освоить основные инструменты.

Начните с простых проектов

Не пытайтесь сразу браться за сложные многослойные платы. Начните с простых одно- или двухслойных проектов, чтобы освоить базовые принципы работы в OrCAD.

Используйте встроенные библиотеки компонентов

OrCAD поставляется с обширными библиотеками стандартных электронных компонентов. Используйте их на начальном этапе, чтобы не тратить время на создание собственных библиотек.

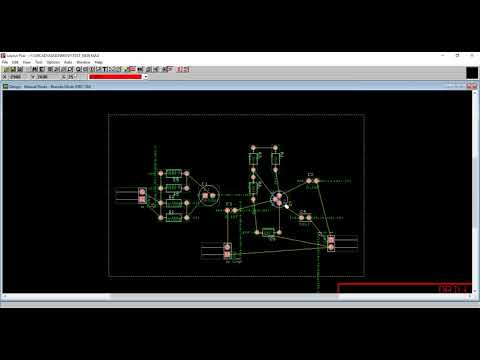

Практикуйте интерактивную трассировку

Хотя OrCAD имеет мощный автотрассировщик, начинающим разработчикам полезно освоить ручную трассировку. Это поможет лучше понять принципы проектирования топологии.

Присоединяйтесь к сообществу пользователей

Существуют форумы и группы пользователей OrCAD, где можно получить помощь и обменяться опытом с другими разработчиками. Это отличный ресурс для решения возникающих проблем.


Заключение: почему OrCAD остается лидером среди САПР электроники

OrCAD уже более 30 лет является одним из лидеров на рынке систем автоматизированного проектирования электроники. Ключевые факторы, обеспечивающие его популярность:

  • Комплексный подход к проектированию печатных плат
  • Мощные инструменты анализа и верификации
  • Высокая степень автоматизации рутинных операций
  • Масштабируемость от простых до сложных многослойных проектов
  • Постоянное развитие и внедрение новых технологий

Благодаря этим преимуществам OrCAD остается востребованным решением как для небольших инженерных команд, так и для крупных производителей электроники. Система позволяет существенно повысить эффективность процесса проектирования и сократить time-to-market для новых изделий.


Обзор — Новые приложения OrCAD 2015

Сергеев Анатолий — [email protected]

№ 7’2015

PDF версия

В 2015 году программе OrCAD исполняется 30 лет. Разработчик программы, американская компания Cadence Design Systems Inc., отмечает юбилей масштабным обновлением и выходом новых приложений под брендом OrCAD. В 2014 году уже появились OrCAD Library Builder, OrCAD Engineering Data Management и OrCAD Documentation Editor. В этой статье речь пойдет о новинках OrCAD 2015.

OrCAD появился в 1985 году как схемотехнический редактор STD Schematic. Позднее в состав программы вошли редактор топологии Layout, автотрассировщик SPECCTRA, модуль аналого-цифрового моделирования PSpice. В 1999‑м программный комплекс OrCAD приобрела компания Cadence Design Systems Inc., на тот момент имевшая собственную разработку — Allegro PCB Designer. В 2009 году было принято решение о переводе OrCAD и Allegro на единую программную платформу с общим редактором топологии, что упростило переход от одной системы к другой. Сегодня OrCAD и Allegro входят в единую программную платформу Cadence Silicon Package Board (SPB) и представляют собой полнофункциональное масштабируемое решение для разработки печатных плат разной степени сложности. При необходимости OrCAD PCB Designer может быть обновлен до версии Allegro PCB Designer без каких-либо потерь данных, поскольку трансляция при этом не требуется — форматы библиотек и проектов одинаковы. Allegro PCB Designer комплектуется дополнительными опциями (рис. 1).

Рис. 1. Основные конфигурации OrCAD и Allegro

На протяжении 30 лет программа OrCAD активно развивалась. Ее возможности значительно возросли благодаря технологиям Allegro. В этом году выходит новая версия OrCAD PCB Designer 16.6-2015, возможности которой будут на уровне базовой версии Allegro PCB Designer. Это означает поддержку широкого набора инструментов для трассировки высокоскоростных проектов. В системе ограничений Constrain Manager (DRC) OrCAD станут доступны такие правила, как Min/Max Propagation Delay, Relative Propagation Delay, Net Schedule, Impedance и другие. Появится контроль этих правил в режиме реального времени с отображением динамического индикатора длины на экране (рис. 2). Будет доступен новый режим Shape Edit с продвинутыми функциями по редактированию полигонов, новая функция по размещению массива переходных отверстий с гибкими настройками. Эти и другие функции, ранее доступные только пользователям Allegro PCB Designer, войдут в состав OrCAD PCB Designer Professional 16.6-2015. Помимо этого, Cadence расширяет портфолио OrCAD за счет выпуска новых программ.

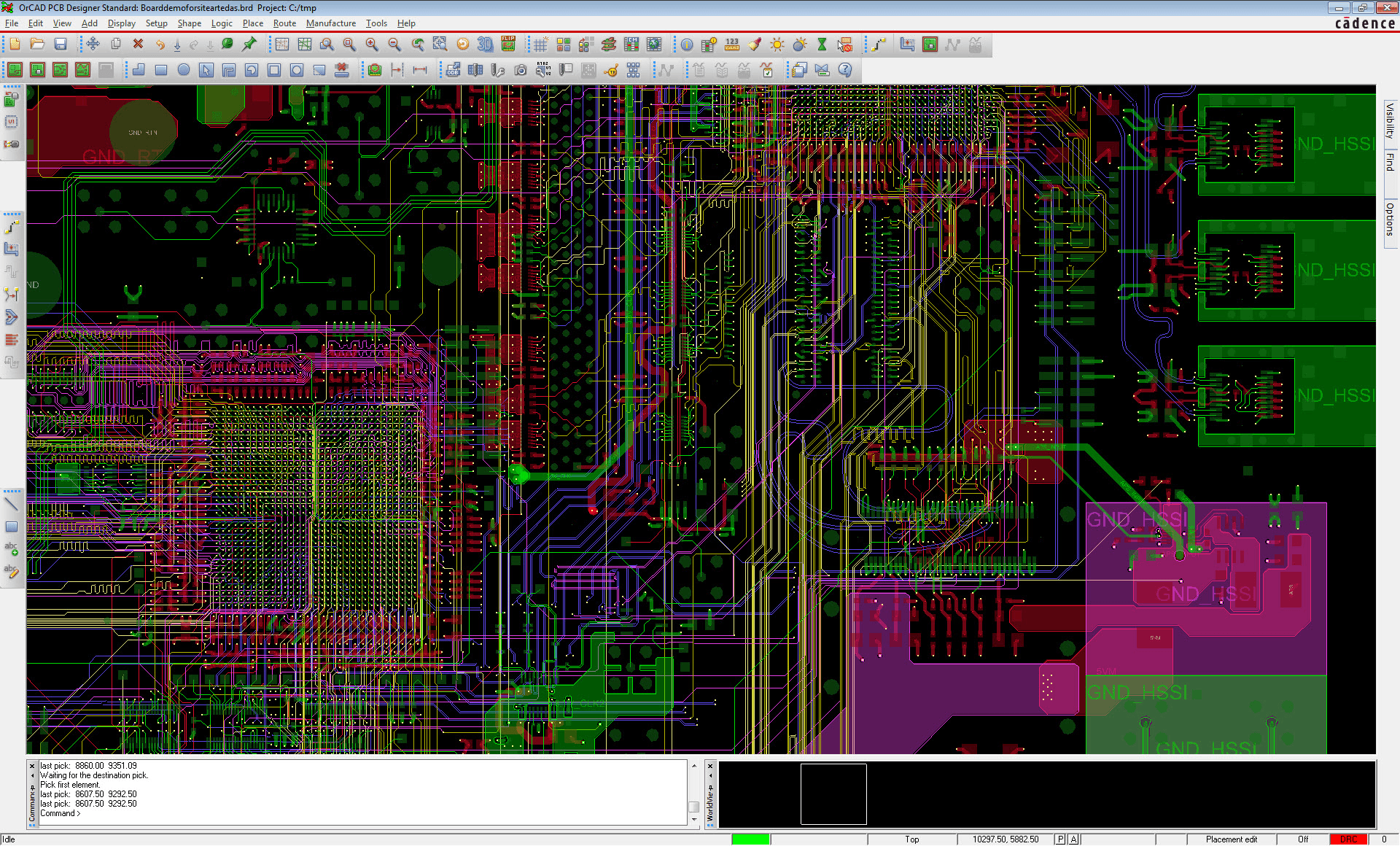

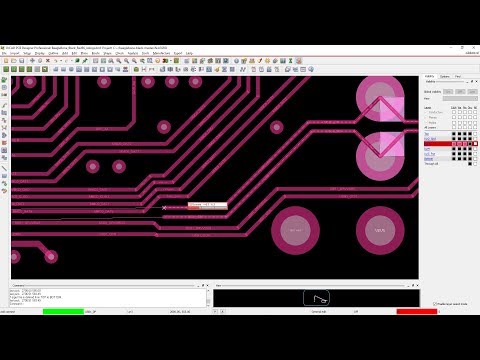

Рис. 2. Контроль длины трассы в реальном времени



Component Information Portal (CIP)

Ключевым инструментом по работе с базой данных электронных компонентов является OrCAD Capture CIS (Component Information System). Эта система позволяет вести общую локальную БД компонентов предприятия, создавать электрическую схему на основе проверенных компонентов, генерировать точный перечень элементов и спецификацию. Система OrCAD CIS успешно внедряется многими ведущими отечественными и зарубежными предприятиями. Компания Cadence выпускает на рынок новый продукт — OrCAD Component Information Portal (CIP). Эта программа предназначена для администрирования, контроля и наполнения БД OrCAD CIS. В ее состав входит система управления правами доступа к редактированию атрибутов компонентов, ведения истории изменения и учета новых версий. Важнейшей функцией CIP является возможность заполнять карточку атрибутов компонентов напрямую из онлайн-каталогов ведущих поставщиков ЭРИ — Farnel, Digi-Key, Mouser, Arrow и других (рис. 3).

Рис. 3. Поиск компонентов в онлайн-каталогах поставщиков ЭРИ через OrCAD CIP

Через CIP администраторы БД могут проводить все необходимые проверки компонентов на целостность и достоверность данных. Они могут устанавливать статус компонентам как утвержденным, находящимся на проверке, так и готовым к применению. Для создания новых компонентов через CIP можно запустить OrCAD Library Builder. OrCAD CIP работает напрямую в OrCAD Capture CIS и через стандартные интернет-браузеры (IE, Chrome, Firefox и т.  д.). Модуль OrCAD CIP Importer позволяет синхронизировать инженерную БД компонентов в OrCAD Capture CIS с БД компонентов в системе документооборота. Это готовое решение для двусторонней передачи данных между OrCAD Capture CIS и системами ERP/PDM/PLM для организации общей инфраструктуры и интеграции бизнес-процессов.



OrCAD Capture Constraint System

В текущем году выходит новая система ограничений OrCAD Capture Constraint System (CCS) для схемотехнического редактора OrCAD Capture. Эта система в OrCAD Capture CIS будет доступна в виде новой функциональной панели и дополнительного интерфейса для ввода правил проектирования топологии на схеме (рис. 4).

Рис. 4. Новая панель OrCAD Capture Constraint System

В OrCAD CCS легко управлять различными видами ограничений Physical, Spacing, Electrical, Diff Pairs и другими. Проверка введенных ограничений на ошибки позволит сформировать нетлист и вместе с ним передать ограничения в OrCAD PCB Editor для использования в Constraint Manager. Таким образом разработчики смогут повлиять на трассировку наиболее важных цепей и компонентов, поскольку она будет осуществляться на основе заданных ими ограничений. В дальнейшем с целью оптимизации топологии ограничения могут быть дополнены и отредактированы в Constraint Manager.



OrCAD Sigrity ERC

Новый программный модуль для проверки электрических характеристик топологии OrCAD Sigrity ERC — это результат интеграции Cadence и Sigrity. Как известно, после приобретения компании Sigrity в 2012 году Cadence значительно усилила свои позиции на рынке программных средств анализа целостности сигналов и цепей питания. Интеграция средств разработки печатных плат OrCAD/Allegro и технологий моделирования Sigrity значительно ускоряет проектирование сложных устройств. OrCAD Sigrity ERC представляет собой комплекс онлайн-проверок конструкции платы с критическими высокоскоростными сигналами. При этом не требуется подключение сигнальных моделей к устройствам на плате (IBIS, Spice, DML). Проверка проходит на завершающем этапе трассировки и позволяет выявлять потенциальные проблемы с качеством сигнала до полноценного и всестороннего анализа в Cadence Allegro Sigrity SI/PI. OrCAD Sigrity ERC покажет, на каком участке проводника есть отклонения от импеданса, где коэффициент взаимного влияния соседних трасс усиливается, где имеются проблемы с возвратными токами и межслойными переходами сигнала и т. д. Все это поможет инженеру скорректировать топологию цепей до передачи платы на производство и тестирование (рис. 5).

Рис. 5. OrCAD Sigrity ERC



OrCAD Panel Editor

В прошлом году на рынок вышла новая программа для подготовки документации OrCAD Documentation Editor (DE). Программа в значительной степени автоматизирует процесс создания документации и внесения изменений. Если раньше на это уходило до 20–40% рабочего времени, то благодаря OrCAD DE оно сокращается до 3–5%. В этом году выходит обновление для OrCAD DE. Кроме того, весной 2015‑го появилась новая программа OrCAD Panel Editor для подготовки документации на монтажные панели печатных плат. Создание панели, состоящей из нескольких заготовок печатной платы, — это стандартная технология в масштабе от мелкосерийного до массового производства. Тем самым изготовитель снижает затраты и повышает эффективность своей работы. Не все системы ECAD поддерживают функцию панелизации платы, однако данная функция бывает необходима перед передачей изделия на производство, чтобы учесть все особенности проекта. Помимо собственно мультиплицирования платы, дизайн панели должен учитывать все необходимые конструкционные и технологические элементы, такие как крепежные отверстия по краям, скрайбирование, перфорационные отверстия («мышиные укусы»), фрезеровка, расстояние до печатного рисунка, выступающие за край платы компоненты. На реализацию всех требований к дизайну панели в существующих САПР потребуется значительное время, или выполнение всех условий может оказаться невозможным. И здесь на помощь приходит OrCAD Panel Editor, способная решить все поставленные задачи. Программа содержит во многом уникальные инструменты для автоматизированного создания чертежа панели печатной платы. Создание документации происходит буквально на лету, путем загрузки базы проекта напрямую из OrCAD/Allegro PCB Editor. Все элементы чертежа интеллектуально связаны между собой, но главное — их прямая связь с данными PCB Editor. Учитываются такие важные элементы, как вид панели, детали, технические требования, таблица сверловки, перечень элементов и спецификация и т. д. Результатом работы программы является электронный пакет документации для производства, монтажа и тестирования, в котором имеется вся необходимая информация (рис. 6).

Рис. 6. Чертеж панели в OrCAD Panel Editor



OrCAD DFM Checker

Проверка проекта на технологичность для производства и монтажа — неотъемлемая часть этапа разработки. На производстве ошибка может стоить очень дорого, а времени на ее исправление потребуется достаточно много. Чтобы избежать таких потерь, проект должен соответствовать требованиям технологии производства. Новый продукт OrCAD DFM Checker — это встраиваемый модуль в OrCAD PCB Editor, который позволит выявить и устранить потенциальные производственные ошибки. Вот пример некоторых проверок:

  • гарантийный поясок контактных площадок у выводов компонентов и переходных отверстий;
  • потенциальные места с образованием ловушек для припоя и перемычек;
  • медные заусенцы и отверстия на выводах;
  • изолированные или истощенные теплоотводящие площадки;
  • критически малое расстояние между мас-кой и трассой.

Эти и другие проблемы, которые могут быть недоступны для проверки в стандартной системе DRC, легко выявляются при помощи OrCAD DFM Checker. Инженер оптимизирует конструкцию согласно требованиям производства и монтажа. Настройки проверок можно сохранить для разных производств и использовать как шаблоны при проверке новых проектов в OrCAD DFM Checker (рис. 7).

Рис. 7. Окно программы OrCAD DFM Cheсker



Обновления

Помимо новых приложений, компания Cadence планирует выпустить обновления для тех, которые появились в 2014 году. Уже вышла новая версия OrCAD Library Builder с обновленным и улучшенным интерфейсом. Программа позволяет создавать библиотеки через прямое чтение и распознавание документов в формате PDF (Datasheets). Сюда же входит функция создания посадочных мест с широким набором готовых калькуляторов в соответствии с требованиями IPC‑7351. К посадочному месту генерируется готовая 3D-модель компонента в формате STEP для ускоренного обмена данными с MCAD-системами. Также выходит обновление для OrCAD Engineering Data Management. Это приложение необходимо для совместной работы группы разработчиков в среде OrCAD/Allegro. Программа содержит полноценную систему управления данными при совместном доступе, включая общее хранилище библиотек и проектов, контроль прав доступа, повторное использование проектных решений, историю изменений, блокировку контрольных версий и выпуск новых вариантов проектов с перечнем изменений, ведение истории изменений, отслеживание причин, времени и авторов изменений, времени работы. В новую версию войдут возможности по управлению файлами PCB Editor, списками цепей, Gerber-файлами и т.

 д.

Cadence готовит серьезное обновление для всей продуктовой линейки OrCAD. Основная цель компании — удовлетворить потребность разработчиков в современной и производительной САПР электроники на единой программной платформе. В отличие от других САПР электроники OrCAD становится более универсальным средством и легко интегрируется в бизнес-процессы предприятия. Новые и уже выпущенные приложения под брендом OrCAD благодаря тесной интеграции составляют единый маршрут разработки библиотек, моделирования электрических схем, создания печатных плат, анализа целостности сигналов. В программный комплекс OrCAD входят средства управления данными, проверки технологичности конструкции, подготовки документации по ГОСТ ЕСКД и вывода точной и проверенной производственной информации. Программа отлично интегрируется со всеми известными MCAD- и ECAD-системами. OrCAD поддерживает интеграцию практически с любой ERP/PLM/PDM-системой.

Литература

  1. Сергеев А. OrCAD Library Builder: новая программа для создания библиотек компонентов // Современная электроника. 2014. № 7.
  2. Сергеев А. Автоматизированная подготовка документации в OrCAD Documentation Editor // Современная электроника. 2015. № 3.
  3. Сергеев А. Групповая разработка проектов в OrCAD Engineering Data Management // Современная электроника. 2015. № 5.
  4. orcad.com
  5. orcadmarketplace.com
  6. cadence.com

«OrCAD 17.2. Анализ и проектирование электронных устройств», Алехин В. А. — Торговый Дом «Библио-Глобус»

839 ₽ в наличии

 Расположение в магазине:
На  1-ом уровне
Зал: 07 Секция: 08 Шкаф: 86 Полка: 04

Оформить заказв интернет-магазине

Издательство: Горячая линия — Телеком
Год издания: 2020
ISBN: 978-5-9912-0778-2

Изложены вопросы анализа и схемотехнического проектирования электронных устройств в системе автоматизированного проектирования OrCAD 17. 2 компании Cadence. Рассмотрено моделирование разнообразных электронных схем в бесплатной учебной программе схемотехнического графического редактора проектов OrCAD Capture Lite, предназначенного для создания принципиальных схем и моделирования в программе PSpice 17.2. Изучаются основные методы работы в OrCAD 17.2: создание проектов, режимы моделирования цепей постоянного и переменного тока, переходных процессов, длинных линий, многовариантный анализ, анализ методом Монте Карло, температурный анализ, анализ шумов, аналоговые поведенческие модели, моделирование цифровых и смешанных схем, создание иерархических проектов. Рассмотрены вопросы подготовки схем для этапа проектирования печатных плат, приведены примеры ручной маршрутизации в редакторе печатных плат OrCAD PCB Editor и автоматической маршрутизации в OrCAD PCB Router. Книга написана на основе технической документации компании Cadence и может служить руководством пользователя при работе с последними версиями программы OrCAD (OrCAD 16 и OrCAD 17). Материалы книги использовались в учебном процессе в МИРЭА – Российском технологическом университете. Для студентов, обучающихся по направлению 09.04.01 – «Информатика и вычислительная техника», а также студентов других направлений, изучающих технологии проектирования вычислительных устройств и электронной аппаратуры средствами САПР. Будет полезно инженерно-техническим работникам, специализирующимся в области разработки и конструирования электронной аппаратуры.

Дополнительная информация:
Артикул: 3106533
ISBN: 978-5-9912-0778-2
Тип переплета: мягкий
Тираж: 500
Название: OrCAD 17.2. Анализ и проектирование электронных устройств
Автор: В. А. Алехин
Место издания: Москва
Издатель: Горячая линия — Телеком
Дата издания: 2020
Количество страниц: 328
Высота, см.: 21
Ширина, см: 14
Толщина, см: 1,4
Вес в граммах: 341

Почему OrCAD | EMA Design Automation

Решайте самые сложные задачи проектирования печатных плат с помощью OrCAD

Вам нужен надежный инструмент для проектирования печатных плат, который можно масштабировать по мере роста вашего бизнеса. Узнайте, почему команды разработчиков печатных плат по всему миру используют OrCAD для создания высококачественных и надежных продуктов.

30-ДНЕВНАЯ ПРОБНАЯ ВЕРСИЯ

Более 50 000 инженеров, число которых не превышает

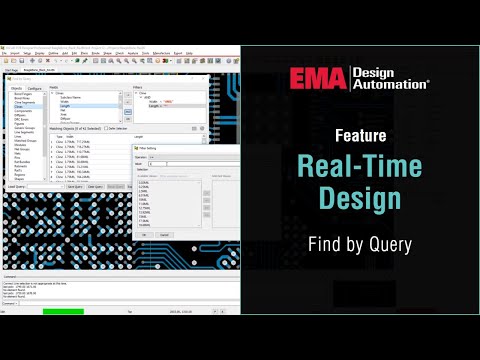

Мгновенная обратная связь во время работы
