Как превратить обычный компьютер в мощный осциллограф. Какое оборудование и программное обеспечение потребуется для создания осциллографа из ПК. Каковы преимущества и недостатки самодельного осциллографа по сравнению с профессиональными приборами.
Что такое осциллограф и зачем он нужен
Осциллограф — это измерительный прибор, который позволяет наблюдать и анализировать форму электрических сигналов. Он отображает зависимость напряжения от времени в виде графика на экране.
Основные области применения осциллографов:
- Отладка и проверка электронных схем
- Измерение параметров сигналов (амплитуда, частота, длительность импульсов)
- Поиск неисправностей в электронном оборудовании
- Исследование переходных процессов
- Анализ искажений сигналов
Профессиональные осциллографы стоят дорого, поэтому многие радиолюбители создают самодельные приборы на базе компьютера.
Принцип работы осциллографа из компьютера
Самодельный осциллограф на базе ПК состоит из двух основных частей:
- Аппаратная часть — специальный адаптер для подключения исследуемых сигналов к звуковой карте компьютера
- Программная часть — специализированное ПО для визуализации и анализа сигналов
Принцип работы такого осциллографа:
- Исследуемый сигнал подается на вход адаптера
- Адаптер согласует уровни сигнала с входом звуковой карты
- Звуковая карта оцифровывает сигнал
- Программа считывает оцифрованные данные и строит осциллограмму на экране
Аппаратная часть: адаптер для подключения сигналов
Основные функции адаптера для осциллографа из ПК:
- Согласование уровней входного сигнала с диапазоном звуковой карты (обычно ±1-2 В)
- Защита входа звуковой карты от перегрузки
- Расширение диапазона измеряемых напряжений
Простейший адаптер может состоять всего из нескольких компонентов:
- Делитель напряжения на резисторах
- Защитные диоды или стабилитроны
- Разъемы для подключения
Более сложные адаптеры могут включать операционные усилители, переключатели диапазонов и другие элементы для улучшения характеристик.
Программное обеспечение для осциллографа на ПК
Ключевые функции ПО для осциллографа:
- Визуализация сигнала в виде осциллограммы
- Измерение параметров сигнала (амплитуда, частота и т.д.)
- Математическая обработка (фильтрация, спектральный анализ)
- Запись и воспроизведение сигналов
- Экспорт данных для дальнейшего анализа
Популярные программы для создания осциллографа из ПК:
- Soundcard Oscilloscope
- Visual Analyser
- Virtins Multi-Instrument
- PicoScope
- Zelscope
Многие из этих программ бесплатны или имеют пробные версии. Выбор зависит от конкретных задач и требований к функциональности.
Преимущества самодельного осциллографа на базе ПК
Основные достоинства осциллографа из компьютера:
- Низкая стоимость по сравнению с профессиональными приборами
- Использование имеющегося оборудования (компьютер, звуковая карта)
- Простота модернизации и расширения функциональности
- Возможность сохранения и обработки данных на компьютере
- Большой экран для отображения сигналов
Самодельный осциллограф — отличный вариант для радиолюбителей, студентов и небольших лабораторий с ограниченным бюджетом.
Ограничения осциллографа на базе звуковой карты
Основные недостатки по сравнению с профессиональными приборами:
- Ограниченная полоса пропускания (обычно до 20-100 кГц)
- Низкое входное сопротивление
- Отсутствие гальванической развязки входов
- Зависимость от производительности ПК
- Ограниченная точность измерений
Эти ограничения делают осциллограф из ПК непригодным для работы с высокочастотными сигналами и прецизионных измерений. Однако для многих любительских применений его возможностей вполне достаточно.
Пошаговая инструкция по созданию осциллографа из ПК
Чтобы сделать простой осциллограф на базе компьютера, выполните следующие шаги:
- Подберите компьютер с качественной звуковой картой
- Соберите простой адаптер на резисторах и защитных диодах
- Установите программное обеспечение (например, Soundcard Oscilloscope)
- Подключите адаптер к линейному входу звуковой карты
- Запустите программу и настройте параметры отображения
- Проведите калибровку с помощью эталонного сигнала
- Приступайте к измерениям!
Не забудьте соблюдать меры предосторожности при работе с электрическими сигналами. Начните с низковольтных схем, постепенно усложняя эксперименты.
Перспективные направления развития осциллографов на базе ПК
Современные тенденции в области создания осциллографов из компьютера:
- Использование специализированных USB-адаптеров вместо звуковых карт
- Применение ПЛИС для цифровой обработки сигналов
- Создание беспроводных адаптеров на базе микроконтроллеров

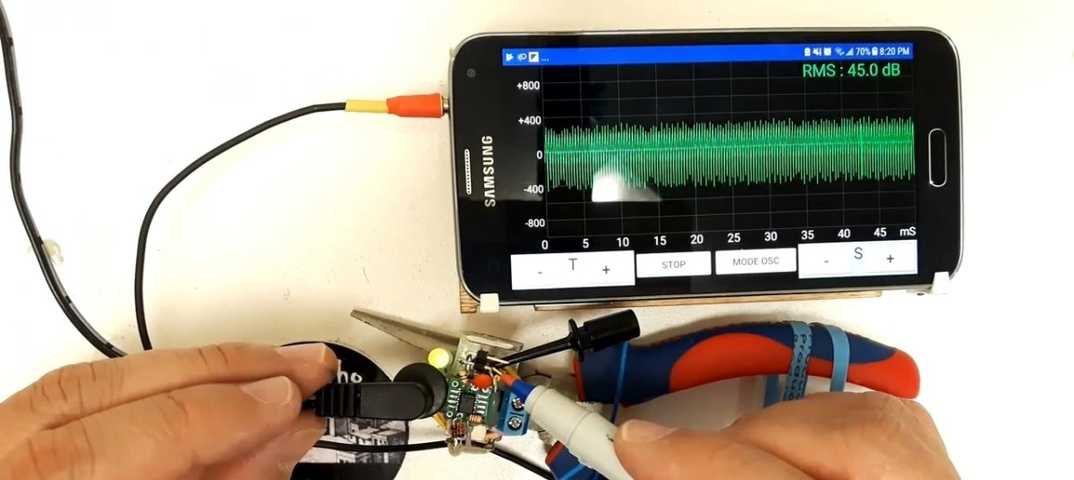

- Разработка мобильных приложений для смартфонов и планшетов
- Интеграция с облачными сервисами для хранения и анализа данных
Эти технологии позволяют существенно расширить возможности самодельных осциллографов, приближая их характеристики к профессиональным приборам.
Китай Лучший 2CH 14-битный осциллограф для ПК поставщиков и производителей от OWON
Двухканальный, ультратонкий корпус.
Пропускная способность 100 МГц и частота дискретизации 1 ГСа / с в реальном времени.
Стандартный встроенный генератор сигналов 5 МГц.
8-битное, 12-битное, 14-битное вертикальное разрешение, более точное измерение.
Максимум. 10 м длины записи.
Дружественный пользовательский интерфейс, XY и форма волны могут отображаться на одном экране.
Поддерживается стандартный протокол SCPI, поддерживается LabVIEW.
USB Type-C питание, более быстрая передача данных, поддержка 5-15 В широкий источник питания.
Беспроводная передача WiFi, более удобный в использовании. (Нужно выбрать аксессуары Wi-Fi)
Теперь говорите
Техническое описание DSO серии VDS6000
Подробная информация о продукции
Осциллограф для ПК серии 2CH VDS6000
Виртуальные осциллографы для ПК серии VDS6000
Беспроводная передача · Неограниченные возможности
Ультра-тонкий и легкий, легко путешествовать
Аппаратный АЦП поддерживает до 14-битного вертикального разрешения
Точность измерения в 64 раза выше, чем у обычного осциллографа
Вторичная разработка поддерживается на мультиплатформенной
Поддерживается стандартный протокол SCPI
USB Type-C порт
Включение и передача данных одновременно
Дизайн портов
Генератор сигналов 5 МГц обеспечивает базовый выходной сигнал
Один инструмент может генерировать и получать сигналы одновременно

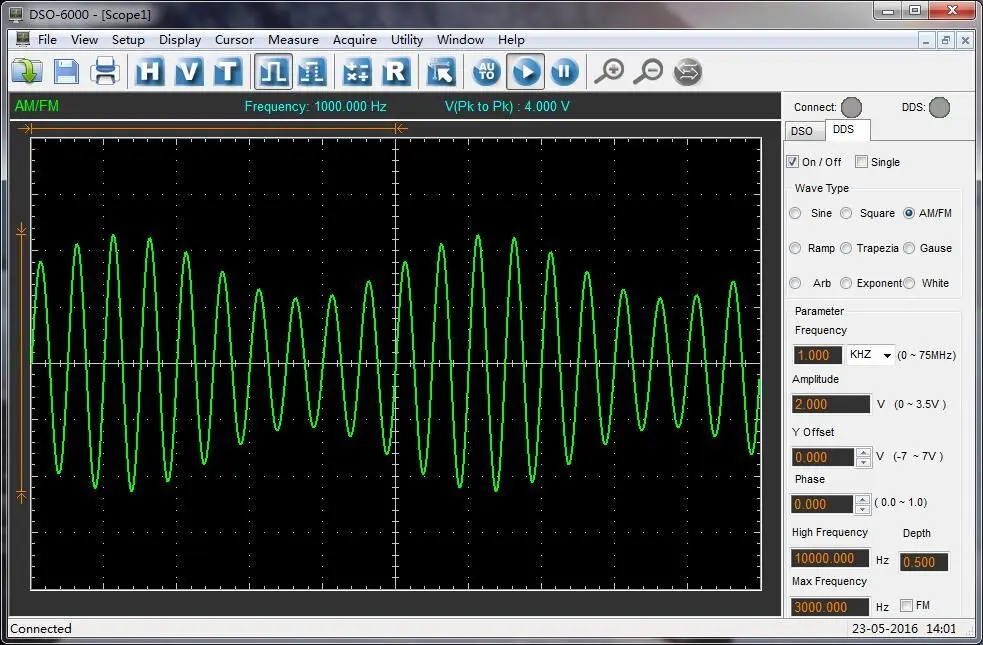

Программное обеспечение для ПК может сохранять сигналы для удобного просмотра
Характеристики
Модель | VDS6102 | VDS6102A | |||
пропускная способность | 100MHz | 100MHz | |||
канал | 2CHscope+1CHFG | ||||
Частота дискретизации | Макс 1GSa / с | ||||
Время нарастания | ≤3,5 нс | ||||
Горизонтальная шкала | 5 нс / дел ～ 100 с / дел ， с шагом 1 ～ 2 ～ 5 | ||||
Режим выборки | образец, обнаружение пика, среднее значение | ||||
Длина записи | 10M | ||||
Входная связь | DC, AC, земля | ||||
Входное сопротивление | 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ | ||||
Вертикальная чувствительность | |||||
Вертикальное разрешение (A / D | 8bits | 14bits | |||
Макс. | 40 В (постоянный ток + переменного тока) | ||||
Коэффициент затухания зонда | 1X，10X，100X，1000X | ||||
Изоляция канала | 50 Гц: 100: 1-10 МГц: 40: 1 | ||||
интерполирование | Sin (х) / х | ||||
Вертикальный диапазон | ± 2 В (2 мВ / дел — 50 мВ / дел) ； | ||||
LF Respond (AC, -3 дБ) | ≥5 Гц (на входе, переменный ток, -3 дБ) | ||||
Тип триггера | край, видео, наклон, пульс | ||||
Частота линии / поля (видео) | поддерживаемые стандарты: системы вещания NTSC, PAL и SECAM | ||||
Режим триггера | авто, нормальный, одиночный | ||||
Лиссажу Фигура | Пропускная способность | полная пропускная способность | |||
Разность фаз | ± 3 градуса | ||||
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Период, Время нарастания, Время спада, Задержка A → B, Задержка A → B, + Ширина, -Ширина, + пошлина, пошлина | |||||
Интерфейс связи | USB (Typ-c) ； LAN, WIFi (опционально) | ||||
Потребляемая мощность | ≤8W | ||||
Размеры (Ш × В × Г) | 190мм × 120мм × 18мм | ||||
Вес устройства | 0,38 кг | ||||
Входное напряжениеГенератор функций | |
Стандартные формы волны | Синус (0,1 Гц — 5 МГц), квадрат (0,1 Гц-200 кГц), линейное изменение (1 Гц-10 кГц), импульс (1 Гц-10 кГц) |
Частотный выход | 5 МГц |
Частота выборки | 25 млн. |
канал | 1 |
Вертикальное разрешение | 10 бит |
Диапазон амплитуд | 10 мВ — 5 В |
Диапазон смещения постоянного тока (AC + DC) | ±2.5V |
Выходное сопротивление | 50 Ом (типичное значение) |
С / сО Оуэн
С 1990 года Lilliput выходит на рынок электроники, его первая серия — цветной ЖК-дисплей.
Принадлежащая Lilliput, линейка продуктов OWON SmartTest была создана для» Удовлетворение ваших потребностей» в области контрольно-измерительного оборудования.
Через 2 десятилетия ГГ № 39; Благодаря усилиям Lilliput постепенно превращается в групповую корпорацию, охватывающую 3 линейки продуктов — цветной цветной ЖК-дисплей, контрольно-измерительное оборудование и домашнюю систему управления энергопотреблением.
Продукт OWON можно найти в Азии, Северной Америке, Европе, Южной Америке, Океании и Африке, а глобальные партнеры установлены более чем в 80 странах / регионах.
Компания Lilliput (OWON) делает все возможное, чтобы стать одним из ведущих производителей оригинального оборудования для испытаний и измерений во всем мире.
горячая этикетка : Осциллограф 2ch 14 бит, Китай, поставщики, производители, лучшие
Запрос
Вам также может понравиться
Узнаем как изготовить осциллограф из компьютера?
Осциллограф является одним из ключевых приборов, как любой радиотехнической лаборатории промышленного назначения, так и обычной радиомастерской. С помощью такого прибора можно определять неисправности электронных схем, а также проводить отладку их работы при проектировании новых устройств. Однако цена такого рода приборов весьма высока, и не каждый радиолюбитель может себе позволить приобрести подобную вещицу. Данная статья посвящена вопросу о том, как сделать осциллограф из компьютера.
Существует много способов изготовления такого устройства, но основа везде одна: в качестве платы, которая будет принимать импульсы, служит звуковая карта ПК, а к ней присоединяется специальный адаптер. Он служит для согласования уровней измеряемых сигналов и входа аудиоплаты компьютера.

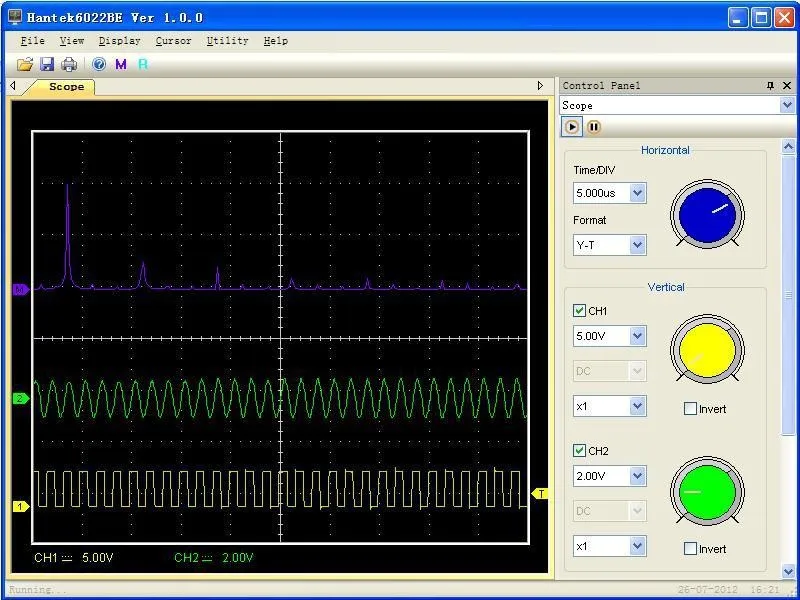

Осциллограф на компьютере: программное обеспечение
Одним из главных элементов упомянутого устройства является программа, которая на мониторе производит визуализацию измеряемых импульсов. Существует огромный выбор такого софта, однако не все утилиты стабильно работают. Особой популярностью среди радиолюбителей пользуется программа-осциллограф Osci, из комплекта AudioTester. Она имеет интерфейс, внешне похожий на стандартный аналоговый прибор, на экране есть сетка, которая позволит измерить длительность и амплитуду сигнала. Она удобна в эксплуатации, и имеет ряд дополнительных функций, которых нет у программ подобного типа. Но каждый радиолюбитель сможет выбрать для работы тот софт, который ему больше нравится.
Технические данные
Итак, для того чтобы сделать осциллограф из компьютера, необходимо собрать специальный аттенюатор (делитель напряжения), который сможет охватить максимально широкий диапазон измеряемого напряжения. Вторая функция такого адаптера – это защита входного порта звуковой платы от повреждений, которые может нанести высокий уровень напряжения. У большинства аудиокарт напряжение входа ограничивается 1-2 вольтами. Осциллограф из компьютера имеет частотный диапазон, ограниченный возможностями звуковой платы. Для бюджетных карт он составляет от 0,1Гц до 20кГц (синусоидальный сигнал). Нижний предел напряжения, который возможно измерить, ограничен уровнем фона и шума и составляет 1мВ, а верхний – ограничен параметрами адаптера и может составлять несколько сотен вольт.
Устройство делителя напряжения
Осциллограф из компьютера отличается весьма простой электрической схемой. Она содержит всего два стабилитрона и три резистора. Номинал резисторов зависит от используемой шкалы виртуального осциллографа.
Данный делитель предназначен для трех различных шкал, с коэффициентами 1:1, 1:20 и 1:100. Соответственно, прибор будет иметь три входа, к каждому из которых подключен резистор. Номинальное сопротивление резистора прямого входа составляет 1МОм. Общий провод подключается через обратное соединение двух стабилитронов. Они предназначены для защиты линейного входа звуковой карты от перенапряжения, когда переключатель находится в положении «прямого входа». В параллель резисторам можно подключить конденсаторы, они будут выравнивать амплитудно-частотную составляющую устройства.
Заключение
Такой компьютер-осциллограф не отличается изящностью, однако простое схемное решение позволит достичь широкого диапазона измеряемого напряжения. Упомянутый прибор поможет в ремонте аудиоаппаратуры либо может использоваться в качестве учебного измеряющего устройства.
