Осциллограф из планшета. Как сделать осциллограф из планшета или смартфона своими руками: пошаговая инструкция

Как превратить планшет или смартфон в осциллограф. Какие компоненты потребуются для сборки. Пошаговая инструкция по изготовлению осциллографа своими руками. Какое программное обеспечение использовать. Преимущества и недостатки самодельного осциллографа.

Содержание

Что такое осциллограф и для чего он нужен

Осциллограф — это электронный измерительный прибор, предназначенный для наблюдения и анализа формы электрических сигналов. Он позволяет визуализировать изменение электрического напряжения во времени на экране.

Основные функции осциллографа:

  • Отображение формы сигнала
  • Измерение амплитуды сигнала
  • Измерение частоты и периода сигнала
  • Анализ искажений сигнала
  • Сравнение нескольких сигналов

Осциллограф является незаменимым инструментом при разработке, настройке и ремонте различной электронной аппаратуры. Он широко применяется радиолюбителями, инженерами-электронщиками, специалистами по ремонту бытовой техники.

Преимущества самодельного осциллографа на базе планшета или смартфона

Изготовление осциллографа из планшета или смартфона своими руками имеет ряд преимуществ:


  • Низкая стоимость по сравнению с профессиональными моделями
  • Компактность и мобильность
  • Возможность использования экрана устройства в качестве дисплея
  • Простота изготовления
  • Достаточная функциональность для большинства базовых измерений

При этом самодельный осциллограф имеет ограниченные характеристики по сравнению с профессиональными приборами. Однако для многих любительских задач его возможностей вполне достаточно.

Необходимые компоненты для сборки осциллографа

Для изготовления простейшего осциллографа на базе планшета или смартфона потребуются следующие компоненты:

  • Планшет или смартфон на базе Android
  • Аудио разъем 3.5 мм (можно взять от старых наушников)
  • Резисторы: 1 кОм, 10 кОм, 100 кОм
  • Конденсатор 10 нФ
  • Диоды 1N4148 (2 шт)
  • Щупы для измерений
  • Провода, припой, паяльник

Все необходимые радиодетали можно приобрести в магазинах электронных компонентов. Их общая стоимость обычно не превышает 300-500 рублей.

Пошаговая инструкция по сборке осциллографа

Процесс изготовления простого осциллографа на базе планшета или смартфона включает следующие этапы:


  1. Подготовьте аудио разъем 3.5 мм, удалив лишние провода.
  2. Припаяйте к контактам разъема резисторы согласно схеме.
  3. Подключите диоды и конденсатор.
  4. Припаяйте провода для щупов.
  5. Заизолируйте все соединения.
  6. Поместите схему в корпус (можно использовать корпус от маркера).
  7. Подключите щупы.

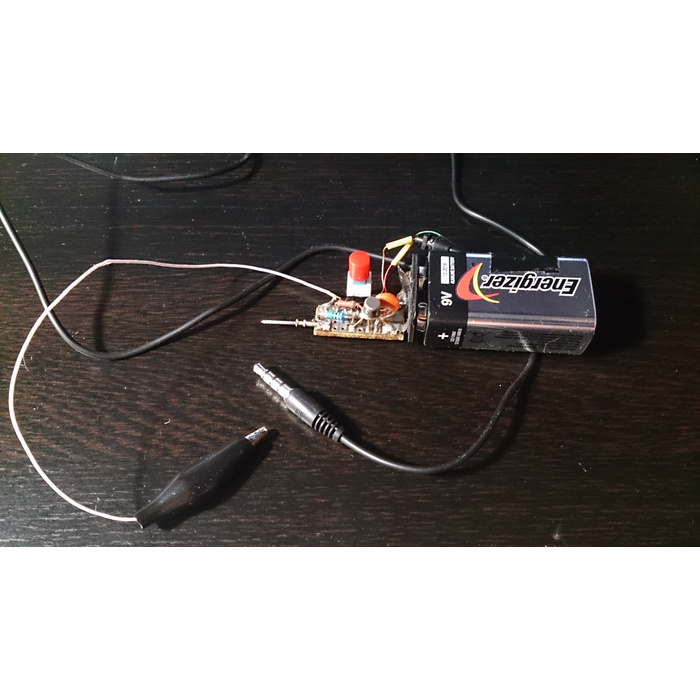

Схема самодельного осциллографа выглядит следующим образом:

«`
R1 R2 C1 D1 D2 «`

Будьте внимательны при пайке — неправильное подключение компонентов может привести к некорректной работе устройства.

Программное обеспечение для осциллографа

Для работы самодельного осциллографа необходимо установить специальное приложение на планшет или смартфон. Наиболее популярные варианты:

  • Oscilloscope
  • Scope
  • AndroScope

Эти приложения доступны бесплатно в Google Play. Они позволяют визуализировать сигнал, измерять его параметры, настраивать масштаб и другие параметры отображения.

После установки приложения подключите собранное устройство к аудио разъему планшета/смартфона и запустите программу. Проведите калибровку согласно инструкции в приложении.


Ограничения самодельного осциллографа

Самодельный осциллограф на базе планшета или смартфона имеет ряд ограничений по сравнению с профессиональными приборами:

  • Ограниченный диапазон измеряемых частот (обычно до 20-40 кГц)
  • Невысокая точность измерений
  • Отсутствие защиты входных цепей
  • Невозможность измерения высоких напряжений
  • Ограниченный функционал программного обеспечения

Однако для базовых измерений и анализа низкочастотных сигналов такой осциллограф вполне пригоден. Он позволяет решать многие задачи радиолюбителей и начинающих электронщиков.

Сферы применения самодельного осциллографа

Самодельный осциллограф на базе планшета или смартфона может успешно применяться в следующих областях:

  • Ремонт бытовой электроники
  • Диагностика автомобильной электрики
  • Настройка и отладка радиолюбительских конструкций
  • Обучение основам электроники
  • Анализ звуковых сигналов

Для более серьезных измерений рекомендуется использовать профессиональные осциллографы. Но в качестве первого прибора для знакомства с принципами работы осциллографа самодельная конструкция вполне подойдет.


Советы по использованию самодельного осциллографа

Чтобы максимально эффективно использовать самодельный осциллограф, следуйте этим рекомендациям:

  • Проводите калибровку перед каждым использованием
  • Не подавайте на вход напряжение выше допустимого
  • Используйте качественные экранированные щупы
  • Применяйте делители напряжения при измерении высоких уровней сигнала
  • Периодически проверяйте точность измерений эталонным сигналом

Соблюдение этих простых правил позволит получать более точные результаты измерений и продлит срок службы самодельного осциллографа.

Заключение

Изготовление осциллографа из планшета или смартфона своими руками — отличный способ получить простой и недорогой измерительный прибор. Несмотря на ограниченные характеристики, такой осциллограф позволяет решать многие базовые задачи и является хорошим инструментом для обучения основам электроники.

Сборка устройства не требует глубоких знаний и специальных навыков. Это отличный проект для начинающих радиолюбителей. Потратив всего пару часов на изготовление, вы получите полезный инструмент, который поможет в изучении электроники и ремонте бытовой техники.



Осциллограф из планшета на андроид своими руками

Технологии не стоят на месте, и угнаться за ними не всегда просто. Появляются новинки, в которых хотелось бы разобраться более детально. Особенно это касается разнообразных электронных конструкторов, позволяющих собирать практически любое простое устройство пошагово. Сейчас в их числе и платы Ардуино со своими клонами, и китайские микропроцессорные компьютеры, и готовые решения, идущие уже с программным обеспечением на борту.

Однако для работы со всем вышеперечисленным спектром интересных новинок, равно как и для ремонта цифровой техники, требуется дорогостоящий высокоточный инструмент. Среди такого оборудования — и осциллограф, позволяющий считывать частотные показания и проводить диагностику. Зачастую его стоимость довольно высока, и начинающие экспериментаторы не могут позволить себе такую дорогостоящую покупку. Тут на помощь приходит решение, которое появилось на многих радиолюбительских форумах почти сразу после появления планшетов на системе Андроид. Его суть заключается в том, чтобы с минимальными затратами изготовить осциллограф из планшета, не внося при этом в свой гаджет никаких доработок либо модификаций, а также исключая риски его повреждения.

Что такое осциллограф

Осциллограф — как прибор для измерения и отслеживания частотных колебаний в электрической сети — известен с середины прошлого века. Данными приборами комплектуются все учебные и профессиональные лаборатории, поскольку обнаружить некоторые неисправности или произвести точную настройку оборудования можно только лишь с его помощью. Он может выводить информацию как на экран, так и на бумажную ленту. Показания позволяют увидеть форму сигнала, рассчитать его частоту и интенсивность, а в результате определить источник его появления. Современные осциллографы позволяют рисовать трехмерные цветные частотные графики. Мы же сегодня остановимся на простом варианте стандартного двухканального осциллографа и реализуем его с помощью приставки к смартфону или планшету и соответствующего программного обеспечения.

Самый простой вариант создания карманного осциллографа

Если замеряемая частота находится в диапазоне слышимых человеческим ухом частот, а уровень сигнала не превышает стандартный микрофонный, то собрать осциллограф из планшета на «Андроид» своими руками можно без каких бы то ни было дополнительных модулей. Для этого достаточно разобрать любую гарнитуру, на которой должен обязательно присутствовать микрофон. Если подходящей гарнитуры нет, то потребуется купить звуковой штекер 3,5 мм обязательно с четырьмя контактами. Перед припаиванием щупов уточните распиновку разъема вашего гаджета, ведь их бывает два вида. Щупы необходимо подключить к пинам, соответствующим подключению микрофона на вашем устройстве.

Далее следует загрузить из «Маркета» программное обеспечение, способное замерять частоту на микрофонном входе и рисовать график на основе полученного сигнала. Таких вариантов довольно много. Поэтому при желании будет из чего выбрать. Как и говорилось ранее, не потребовалась переделка планшета. Осциллограф будет готов сразу же после калибровки приложения.

Плюсы и минусы вышеприведенной схемы

К плюсам такого решения однозначно можно отнести простоту и дешевизну сборки. Старая гарнитура или один новый разъем практически ничего не стоят, а времени потребуется всего несколько минут.

Но у этой схемы есть ряд существенных недостатков, а именно:

  • Малый диапазон измеряемых частот (в зависимости от качества звукового тракта гаджета колеблется в пределах от 30 Гц до 15 кГц).
  • Отсутствие защиты планшета или смартфона (при случайном подключении щупов к участкам схемы с повышенным напряжением можно в лучшем случае сжечь микросхему, отвечающую за обработку аудиосигнала на вашем гаджете, а в худшем – полностью вывести из строя ваш смартфон или планшет).
  • На очень дешевых устройствах присутствует значительная погрешность в измерении сигнала, достигающая 10-15 процентов. Для точной настройки оборудования такая цифра недопустима.

Реализация защиты, экранирования сигнала и снижения погрешности

Для того чтобы частично защитить свое устройство от возможного выхода из строя, а также стабилизировать сигнал и расширить диапазон входных напряжений, может использоваться схема простого осциллографа для планшета, которая уже долгое время успешно применяется для сборки приборов для компьютера. В ней применяются дешевые компоненты, среди которых стабилитроны КС119А и два резистора на 10 и 100 кОм. Стабилитроны и первый резистор подключаются параллельно, а второй, более мощный, резистор используется на входе схемы, чтобы расширить максимально возможный диапазон напряжений. В результате пропадает большое количество помех, а напряжение повышается до 12 В.

Само собой, следует учитывать, что осциллограф из планшета работает в первую очередь со звуковыми импульсами. Поэтому стоит позаботиться о качественном экранировании как самой схемы, так и щупов. При желании подробную инструкцию по сборке данной схемы можно найти на одном из тематических форумов.

Программное обеспечение

Для работы с подобной схемой требуется программа, способная рисовать графики на основании входящего звукового сигнала. Найти ее в «Маркете» несложно, вариантов много. Почти все они предполагают дополнительную калибровку, поэтому можно добиться максимально возможной точности, и сделать профессиональный осциллограф из планшета. В остальном данные программы выполняют по сути одну и ту же задачу, поэтому окончательный выбор зависит от требуемого функционала и удобства использования.

Самодельная приставка с Bluetooth-модулем

Если же требуется более широкий диапазон частот, то приведенным выше вариантом ограничиться не получится. Тут на помощь приходит новый вариант – отдельный гаджет, представляющий собой приставку с аналогово-цифровым преобразователем, обеспечивающий передачу сигнала в цифровом виде. Аудиотракт смартфона или планшета в данном случае уже не задействуется, а значит, можно достигнуть более высокой точности измерений. По сути, на этом этапе они представляют собой только портативный дисплей, а вся информация собирается уже отдельным устройством.

Собрать осциллограф из планшета на «Андроид» с беспроводным модулем можно самому. В сети есть пример, когда похожее устройство еще в 2010 году реализовывалось с помощью двухканального аналогово-цифрового преобразователя, созданного на базе микроконтроллера PIC33FJ16GS504, а в качестве передатчика сигнала служил Bluetooth-модуль LMX9838. Устройство получилось довольно функциональным, но сложным в сборке, поэтому для новичков его сделать будет непосильной задачей. Но, при желании, найти подобный проект на тех же радиолюбительских форумах не проблема.

Готовые варианты приставок с Bluetooth

Инженеры не дремлют, и, кроме кустарных поделок, в магазинах появляется все больше приставок, выполняющих функцию осциллографа и передающих сигнал через Bluetooth-канал на смартфон или планшет. Осциллограф-приставка к планшету, подключаемая посредством Bluetooth, зачастую имеет следующие основные характеристики:

  • Предел измеряемой частоты: 1МГц.
  • Напряжение на щупе: до 10 В.
  • Радиус действия: около 10 м.

Этих характеристик вполне достаточно для бытового применения, и все же в профессиональной деятельности иногда возникают случаи, когда и этого диапазона катастрофически не хватает, а реализовать больший с медлительным протоколом Bluetooth попросту нереально. Какой же выход может быть в этой ситуации?

Осциллографы-приставки с передачей данных по Wi-Fi

Данный вариант передачи данных существенно расширяет возможности измерительного устройства. Сейчас рынок осциллографов с таким видом обмена информацией между приставкой и планшетом набирает обороты ввиду своей востребованности. Такие осциллографы практически не уступают профессиональным, поскольку без задержки передают измеряемую информацию на планшет, который тут же выводит ее в виде графика на экран.

Управление осуществляется через простые, интуитивно понятные меню, которые копируют настроечные элементы обычных лабораторных устройств. Кроме того, подобное оборудование позволяет записывать или транслировать в режиме реального времени все происходящее на экране, что может стать незаменимым подспорьем, если нужно попросить совета у более опытного мастера, находящегося в другом месте.

Характеристики осциллографа для ремонта планшетов в виде приставки с Wi-Fi подключением вырастают в несколько раз, по сравнению с предыдущими вариантами. Подобные осциллографы имеют диапазон измерения до 50 МГц, при этом их можно модифицировать посредством разнообразных переходников. Зачастую в них установлены аккумуляторы для автономного питания, с целью максимально разгрузить рабочее место от ненужных проводов.

Самодельные варианты современных приставок-осциллографов

Само собой, на форумах наблюдается всплеск разнообразных идей, с помощью которых энтузиасты пытаются осуществить свою давнюю мечту – самостоятельно собрать осциллограф из планшета на «Андроид» с Wi-Fi-каналом. Одни модели получаются удачными, другие нет. Тут уже остается вам решать, попытать ли тоже счастья и сэкономить несколько долларов, собрав прибор самостоятельно, или же приобрести готовый вариант. Если не уверены в своих силах, то лучше не рисковать, чтобы потом не сожалеть о потраченных впустую средствах.

В противном случае – добро пожаловать в одно из сообществ радиолюбителей, в котором вам смогут дать дельный совет. Возможно, впоследствии именно по вашей схеме новички будут собирать свой первый в жизни осциллограф.

Программное обеспечение для приставок

Зачастую вместе с покупными осциллографами-приставками поставляется диск с программой, которую можно установить на свой планшет или смартфон. Если такого диска в комплекте нет, то внимательно изучите инструкцию к устройству – скорее всего, в ней есть названия программ, совместимых с приставкой и находящихся в магазине приложений.

Также некоторые из подобных приборов могут работать не только с устройствами под управлением операционной системы «Андроид», но также и с более дорогими «яблочными» девайсам. В таком случае программа будет однозначно находиться в AppStore, поскольку другой вариант установки не предусмотрен. Сделав осциллограф из планшета, не забудьте проверить точность показаний и, при необходимости, откалибровать прибор.

USB-осциллографы

Если у вас нет портативного устройства вроде планшета, но имеется ноутбук или компьютер, не стоит расстраиваться. Из них также можно сделать прекрасный измерительный прибор. Самым простым вариантом будет подключение щупов к микрофонному входу компьютера по такому же принципу, как описывалось в начале статьи.

Однако, учитывая его ограничения, этот вариант подойдет далеко не всем. В таком случае может использоваться USB-осциллограф, который обеспечит такие же характеристики, как и приставка с передачей сигнала по Wi-Fi. Стоит отметить, что такие приборы иногда работают с некоторыми планшетами, которые поддерживают технологию подключения внешних устройств OTG. Само собой, ЮСБ-осциллограф также пытаются сделать самостоятельно, причем довольно успешно. По крайней мере, именно этой поделке посвящено большое количество тем на форумах.

Изготовление осциллографа в домашних условиях из планшета или ноутбука

Устройство с дисплеем на базе электронно-лучевой трубки, предназначенное для изучения параметров времени и амплитуды электрического сигнала, называется осциллографом. Подача сигнала осуществляется на вход устройства, результат записывается на фотоленту или выводится на экран. Оно возглавляет топ самых необходимых приборов, используемых для настройки и регулировки электронных схем.

Как выглядит осциллограф

Осциллограф и его функции

Это электронный прибор, на экране которого наблюдают за формой сигнала. В процессе работы доступен ряд опций:

  • фиксирование мгновенных характеристик;
  • аналогия фазовых смещений и форм сигналов с иными импульсами;
  • контроль и мониторинг синусоидальных, треугольных и прямоугольных колебаний;
  • развёртка импульса для измерения времени нарастания.

Проще говоря, это телевизионный приёмник, где отслеживается электросигнал визуально. Зная принципы работы и схему устройства, собирают осциллограф своими руками.

Классифицировать приборы возможно по следующим показателям:

  • особенности работы и предназначение;
  • количество сигналов, просматриваемых разом;
  • способ обработки информации;
  • вид воспроизводящего устройства.

По особенности работы подразделяются на модели: скоростные, стробоскопические, универсальные, запоминающие и специальные. Количество одновременно подающихся сигналов – один, два и более.

Важно! Многоканальные n-осциллографы высвечивают на экран n-графиков, считывая показания с n-го количества сигнальных входов.

Аналоговые и цифровые устройства делят между собой методы обрабатывания полученной информации. Узлы отображения сигналов представлены электронно-лучевыми трубками «ЭЛТ» или матричными панелями.

Схема простого осциллографа

Чтобы понять, как устроен прибор, изучают стандартную блок-схему.

Блок-схема осциллографа

В формировании сигнала на экране участвуют два вида отклонения луча: по вертикали и горизонтали. Пользуясь системой координат, эти развёртки обозначили как: Y и Х.

В блоке развёртки по вертикали выполняется обработка сигнала, подающегося в канал через аттенюатор. Он ступенчато регулирует амплитуду исследуемых величин, не допуская превышения должного уровня. Это удерживает изображение в границах дисплея.

Для синхронизации работы узла задающего генератора Х – отклонения с канала вертикальной развёртки на него подаётся сигнал. По умолчанию канал Y работает в открытом режиме. Отклонение луча по вертикали в этом случае в точности совпадает с уровнем сигнала. Помеха постоянной составляющей, при её наличии, будет смещать картинку или же загонять за границы дисплея. Это сильно мешает работе и требует постоянной подстройки ступенчатого регулятора.

Использование режима закрытого входа помогает этого избежать. Закрытый видеовход подразумевает включение конденсатора между ним и схемой. Конденсатор играет роль ёмкостного фильтра для постоянной составляющей входного сигнала.

Канал горизонтальной развёртки (X) подсоединяется к генератору. Тот выдаёт команды для отклонения луча ЭЛТ по горизонтали и действует в четырёх позициях:

  1. Режим внутренней синхронизации. Применяется для обработки сигнала, имеющего постоянную частоту. Возможна работа в режиме автоколебаний, где частота выставляется вручную. Выполняются захват частоты сразу после входа и повышение стабильности картинки.
  2. Режим внешней синхронизации, когда выполняется пуск генератора от входящего импульса. Актуален, когда синхронизация осуществляется от входа Y, по которому подаётся испытуемый сигнал. Команда запуска выполняется по фронту или спаду всплеска, а также по команде источника внешних пульсаций. Такой регламент работы удобен для рассмотрения нестабильных колебаний.
  3. Обеспечение синхронизации от сети питания 220 В, 50 Гц. Используется при определении искажений и помех от источников питания. Запуск блока происходит одновременно с импульсами напряжения сети.
  4. Однократный ручной пуск применим для слежения за сигналами логических схем непериодической природы. Чтобы снова включить генератор, его опять «взводят».

К сведению. Окончательное формирование уровней сигналов двух развёрток выполняют оконечные усилители.

Одноканальная модель

Такой прибор имеет один вход – один луч. Структурное строение показано на рис. выше. В состав схемы входят:

  • экран – ЭЛТ;
  • блок Y-развёртки: аттенюатор, предварительный усилитель, цепь задержки, начальное усиление синхронизации и оконечный усилитель выхода;
  • блок Х-развёртки: устройство синхронизации, узел развёртки, выходной усилитель;
  • схема усиления подсветки;
  • калибратор;
  • сетевой блок питания.

В таком приборе сигнал мониторинга подаётся на один вход и отображается движением луча на экране. Этого хватает для проведения измерений ряда параметров.

Двухканальные устройства

Когда требуется сравнить два вида сигнала, применяют такие приборы. Выделяют две разновидности:

  1. Двухканальные – для наблюдения импульсов с идентичных Y-каналов. Переключая тумблером, поочерёдно подают выходные сигналы на пластины ЭЛТ. Наблюдают отдельно каждый сигнал входов Y1-Y2 или совместно. Второй – при каждом обратном ходе развёртки.
  2. Двухлучевые – у них в наличии два отдельных Y-канала и двухлучевое исполнение ЭЛТ. У такого прибора совместный запуск генератора горизонтальной развёртки, включение вертикальной развёртки происходит для каждого канала отдельно. Это разрешает видеть 2 осциллограммы одновременно.

Многоканальные модификации

Современные аппараты выполняют мониторинг импульсов по нескольким каналам. Различают входы: аналоговые, цифровые или смешанные. Модели со смешанными каналами обрабатывают оба вида сигнала с выводом картинки на монитор.

Цифровой многоканальный осциллограф

Сборка устройства на 5 В

Полноценный цифровой прибор этой линейки без собственного дисплея называется USB oscilloscope. Продаются наборы комплектующих материалов для изучения работы с подобными устройствами. В комплект входят:

  • прибор;
  • кабель питания юсб;
  • 2 щупа с «крокодилами»;
  • программный продукт на диске.

Подключается к ПК через шнур USB. Собранный из набора измеритель подойдёт для приобретения начальных навыков. В самодельных схемах такая приставка собирается на микросхеме ММР20.

Осциллографы на 10 В

В схемах с подобным напряжением применяются резисторы закрытого типа и стабилитрон. Их параметры чувствительности по вертикали подбираются до 2 мВ. При расчёте полосы пропускания максимальное сопротивление устройства согласовывается с ёмкостью проводных конденсаторов. Диоды подбирают с напряжением 2 В, резисторы желательно выбирать полевые. Выбор диодов на такое напряжение позволит снизить частоту дискретизации до минимума и увеличить скорость передачи. Из-за быстрой развёртки данных предельная частота резко падает. Использование стабилитрона или делителя, выполненного из модулятора, поможет решить эту проблему.

Схема на 10 В

Как сделать модель на 15 В

При сборке используют линейные резисторы, сопротивление которых на уровне предела – 5 Мом. Это разрешает стабилитрону работать в щадящем режиме. При выборе конденсаторов предварительно тестером измеряется пороговое напряжение.

Внимание! Полученные результаты тестирования, при использовании для прибора настроечных резисторов, бывают неточными. Использовать подобает линейные резисторы.

При сборке не забывают смонтировать порт, присоединяемый через щуп к микросхеме, при этом через шину подключают делитель. Использование вакуумных диодов в сборке позволит контролировать уровень амплитуды колебаний.

Осциллограф на 15 В

Использование резисторов серии ППР1

Приборы, в состав которых входят элементы этой линейки, весьма популярны. Благодаря высокой чувствительности, применяются для мониторинга электроаппаратуры. Для создания этого измерителя потребуются ЭЛТ, импульсный модулятор, выпрямитель и контакторы с обкладками. Установка кенотрона оправдана точностью полученных показаний. Устройство оперативного типа требует установки контроллера.

Величина сопротивления не выше 34 Ома, а проводимость сигнала с коэффициентом 4,2-4,5 Ом. Через модулятор низкой проводимости выполняют подключение USB-порта. Спектральные расширители для схемы берутся импульсного типа.

Важно! Необходимо организовать стабилизацию напряжения, расширитель закрепить рядом с компаратором, который уменьшит тепловые потери.

Модели с резисторами ППР3

Выполнить сборку схемы с этими резисторами допустимо с применением сеточных конденсаторов. Сопротивление ёмкостной цепи Rц возможно до 4 Ом. В сборку на микросхеме ММР20 устанавливают не менее 3 шт. Важно делать проверку проводимости ППР3 до включения схемы.

Устройства с подавлением колебаний

Определение зашумленности сигнала и подавление выполняет отдельный узел. Схемы, включающие в себе такой блок, имеют значения предельной частоты не выше 4 Гц. В этом случае используются аналоговые диоды и микросборки сеточного типа.

Сборка карманного осциллографа на основе «андроида»

Если частота, подлежащая измерениям, лежит в диапазоне 20 кГц (звук слышимости ухом), то используют наушники с микрофоном. Чтобы собрать новый прибор на основе ОС «Андроид», можно обойтись без дополнительных узлов. Из гарнитуры берётся разъём 3,5 мм. К микрофонным контактам припаиваются щупы. Между ними и штекером вставляется коммутатор пределов измерения. Скачивают на телефон приложение «Осциллограф». Сигнал, поступающий на вход микрофона, будет отображаться на экране.

Схема коммутатора пределов измерения

Плюсы и минусы «андроидной» сборки

Недостатков в таком методе больше, чем плюсов. Минусы:

  • не даёт точности измерений;
  • разрешает мерить только высокочастотные сигналы;
  • нельзя померить переходные процессы при постоянном напряжении;
  • подвергается опасности вход гаджета.

Плюсов мало:

  • 20 минут времени на монтаж;
  • сборка несложная.

Трудно назвать эту приставку хорошим измерительным прибором.

Сборка осциллографа из планшета

Смонтировать осциллограф из ноутбука или планшета возможно с помощью приставки Hantek-6022BE-2-20-USB-PC. Планшет используется как монитор. Управление измерениями командой – с экрана или «мышкой».

Приставка Hantek

Программное обеспечение для осциллографа на планшете и андроиде

Если usb осциллограф из звуковой карты изготовлен своими руками, скачивается ПО. Программу качают на «Плей Маркете» или других аналогичных сайтах для скачивания приложений. Подобные программы позволяют не только добиться точности измерений для планшета, но и выполнять нужную калибровку сигнала.

Широкодиапазонная частота с помощью отдельного гаджета

Расширить частотный диапазон позволит применение отдельного устройства. Оно включает в себя преобразователь аналога в цифру. Дальнейшая подача импульсов происходит в цифровом формате. Точность измерений повышается. Выпускается в виде портативного прибора с дисплеем.

Осциллограф из планшета на «Андроид»

При приобретении приставки-осциллографа выбирается ОС не «виндовс», а «андроид». Приставка должна поддерживать опции:

  • вluetooth-канал;
  • передача данных с помощью Wi-Fi.

Это позволит обойтись без контактной привязки гаджета с приставкой.

Bluetooth-канал

У подключения через Bluetooth присутствуют ограничения:

  • у тестируемой частоты граница – 1 МГц;
  • U щупа = 10 В;
  • зона покрытия – 10 м.

Это ограничивает ресурс при применении подключений такого типа.

Передача данных с помощью Wi-Fi

Подключить осциллограф из планшета фирмы Linux или иного производителя допустимо посредством беспроводной сети – wi fi канала. Пакет измерений выдаётся на планшет без промедления и для неограниченного количества участников проекта. Наличие опции записи позволяет работать с информацией в версиях офлайн и онлайн. Дальность соединения выше, чем у Bluetooth.

USB осциллограф своими руками схема

Используя источник 5 В и подключение через шнур usb, можно самостоятельно собрать такую схему.

Схем USB осциллографа

Создание подобных приборов самостоятельно оправдано при измерениях, не требующих точных результатов. Подход к решению вопроса – это использование уже готовой полноценной приставки.

Простой самодельный осциллограф из смартфона

Хороший осциллограф относится к слишком дорогому оборудованию для обычного радиолюбителя, для которого пайка микросхем и ремонт электроники является только хобби. При необходимости наблюдения за электрическими сигналами без получения сверх точных результатов вполне возможно обойтись самодельным устройством. Такой осциллограф подключается к экрану смартфона и работать под управлением специального бесплатного приложения. Его изготовление обойдется недорого и займет всего пару часов, с учетом сбора материалов.

Материалы:


  • штекер 3,5 мм от наушников;
  • провода;
  • термоусадка;
  • стабилитрон 2,2В;
  • резистор 2,2К;
  • резистор 1К;
  • тестовая клипса;
  • корпус от маркера;
  • мебельный гвоздик.

Сборка осциллографа


На рисунке представлена схема простейшего осциллографа — щупа для смартфона, которую необходимо повторить. Очень важно использовать резисторы с такой же цветовой маркировкой, как в примере, поскольку это позволит получить от устройства максимум чувствительности и точности.

Сборку следует начать с подготовки штекера мини-джек 3,5 мм от наушников. С него срезается пластиковая часть, после чего припаиваются 2 проводка как показано в схеме осциллографа.

Припаянные провода необходимо дополнительно закрепить и изолировать. Для этого будет достаточно применить 2 слоя термоусадочной трубки.


Далее к шляпке маленького мебельного гвоздика необходимо припаять одножильный провод.


Место пайки сверху изолируется термоусадкой. Гвоздик будет выполнять функцию плюсового электрода.

Провод с гвоздиком заводится в корпус маркера с удаленным стержнем. В результате электрод должен заменить пишущий наконечник фломастера. Также нужно завести проводок от разъема 3,5 мм в пробитое отверстие в заднем колпачке маркера.


Далее необходимо соединить параллельно и спаять стабилитрон с резистором 1К. К ним согласно схеме прибора припаивается резистор 2,2К.

В корпусе маркера ближе к пишущей части делается боковое отверстие. В него продевается отдельный провод, второй конец которого выходит из задней части фломастера.

К выведенному проводку припаивается стабилитрон с резистором 1К. Также к ним нужно присоединить жилу питания от разъема 3,5 мм. Важно соблюсти полярность, как на схеме. Вторая жила от мини-джека паяется к резистору 2,2К.


Провод с гвоздиком нужно подсоединить к оставшемуся концу резистора 2,2 К. Все соединения защищаются термоусадкой. После этого резисторы и стабилитрон необходимо спрятать в корпусе маркера, закрыв его задним колпачком.

На выходящий сбоку маркера провод, присоединенный к резистору 1К и стабилитрону нужно припаять тестовую клипсу.

После этого аппаратная часть устройства полностью готова.

Далее нужно установить на смартфон приложение Oscilloscope Pro 2. Осциллограф подключается к телефону и может использоваться по предназначению под управлением данной программы. Его тестовая клипса используется как масса, а электрод из гвоздика на маркере является плюсом. Приложение в связке с самодельным устройством позволяет настраивать пороги срабатывания, просматривать форму сигнала на дисплее и многое другое.


Смотрите видео


Осциллограф из планшета своими руками. Как сделать осциллограф из компьютера своими руками

Осциллограф — инструмент, который имеется почти у каждого радиолюбителя. Но для начинающих он стоит слишком дорого.

Проблема высокой стоимости решается просто: есть много вариантов изготовления осциллографа.

Компьютер отлично подойдёт для такой переделки, причём его функциональность и внешний вид никак не пострадают.

Устройство и назначение

Принципиальная схема осциллографа сложна для понимания начинающего радиолюбителя, поэтому рассматривать её нужно не целиком, а предварительно разбив на отдельные блоки:

Каждый блок представляет собой отдельную микросхему, или плату .

Сигнал с исследуемого устройства поступает через вход Y на входной делитель, задающий чувствительность измерительного контура. После прохождения предварительного усилителя и линии задержки он попадает на конечный усилитель, который управляет вертикальным отклонением индикаторного луча. Чем выше уровень сигнала — тем больше отклоняется луч. Так устроен канал вертикального отклонения.

Второй канал — горизонтального отклонения, нужен для синхронизации луча с сигналом. Он позволяет удерживать луч в заданном настройками месте.

Без синхронизации луч уплывет за границы экрана.

Синхронизация бывает трёх видов: от внешнего источника, от сети и от исследуемого сигнала. Если сигнал имеет постоянную частоту, то синхронизацию лучше использовать от него. В качестве внешнего источника обычно выступает лабораторный генератор сигналов. Вместо него для этих целей подойдёт смартфон с установленным на него специальным приложением, которое модулирует импульсный сигнал и выводит его в гнездо для наушников.

Осциллографы применяются при ремонте, проектировании и настройке различных электронных устройств. Сюда входят диагностика систем автомобиля, устранение неисправностей в бытовой технике и многое другое.

Осциллограф измеряет:

  • Уровень сигнала.
  • Его форму.
  • Скорость нарастания импульса.
  • Амплитуду.

Также он позволяет развёртывать сигнал до тысячных долей секунды и просматривать его в мельчайших подробностях.

Большинство осциллографов имеют встроенный частотомер.

Осциллограф, подключаемый через USB

Есть множество вариантов изготовления самодельных USB осциллографов, но не все из них доступны новичкам. Самым простым вариантом будет его сборка из уже готовых комплектующих. Они продаются в радиомагазинах. Более дешёвым вариантом будет купить эти радиодетали в китайских интернет-магазинах, но нужно помнить о том, что купленные в Китае комплектующие могут прийти в неисправном состоянии, а деньги за них возвращают далеко не всегда. После сборки должна получиться небольшая приставка, подключаемая к ПК.

Этот вариант осциллографа имеет самую высокую точность. Если встает проблема, какой осциллограф выбрать для ремонта ноутбуков и другой сложной техники, лучше остановить свой выбор на нём.

Для изготовления понадобятся:

  • Плата с разведёнными дорожками.
  • Процессор CY7C68013A.
  • Микросхема аналого-цифрового преобразователя AD9288−40BRSZ.
  • Конденсаторы, резисторы, дроссели и транзисторы. Номиналы этих элементов указаны на принципиальной схеме.
  • Паяльный фен для запайки SMD компонентов.
  • Провод в лаковой изоляции сечением 0,1 мм².
  • Тороидальный сердечник для намотки трансформатора.
  • Кусок стеклотекстолита.
  • Паяльник с заземлённым жалом.
  • Припой.
  • Флюс.
  • Паяльная паста.
  • Микросхема памяти EEPROM flash 24LC64.
  • Корпус.
  • USB разъём.
  • Гнездо для подключения щупов.
  • Реле ТХ-4,5 или другое, с управляющим напряжением не более 3,3 В.
  • 2 операционных усилителя AD8065.
  • DC-DC преобразователь.

Собирать нужно по этой схеме:

Обычно для изготовления печатных плат радиолюбители пользуются методом травления. Но сделать таким образом двухстороннюю печатную плату со сложной разводкой самостоятельно не получится, поэтому её нужно заранее заказать на заводе, выпускающем подобные платы.

Для этого нужно отослать на завод чертёж платы, по которому её изготовят. На одном и том же заводе делают разные по качеству платы. Оно зависит от выбранных при оформлении заказа опций.

Для того чтобы получить в итоге хорошую плату, нужно указать в заказе следующие условия:

  • Толщина стеклотекстолита — не менее 1,5 мм.
  • Толщина медной фольги — не менее 1 OZ.
  • Сквозная металлизация отверстий.
  • Лужение контактных площадок свинецсодержащим припоем.

После получения готовой платы и покупки всех радиодеталей можно приступать к сборке осциллографа.

Первым собирается DC-DC преобразователь, выдающий напряжения +5 и -5 вольт.

Его нужно собрать на отдельной плате и подключить к основной с помощью экранированного кабеля .

Припаивать микросхемы к основной плате нужно аккуратно, не перегревая их. Температура паяльника не должна быть выше трехсот градусов, иначе паяемые детали выйдут из строя.

После установки всех компонентов собирают устройство в подходящий по размеру корпус и подключают к компьютеру USB кабелем. Замыкают перемычку JP1.

Нужно установить и запустить на ПК программу Cypress Suite, перейти во вкладку EZ Console и кликните по LG EEPROM. В появившемся окне выбрать файл прошивки и нажать Enter. Дождаться появления надписи Done, говорящей об успешном завершении процесса. Если вместо неё появилась надпись Error, значит, на каком-то этапе произошла ошибка. Нужно перезапустить прошивальщик и попробовать снова.

После прошивки изготовленный своими руками цифровой осциллограф будет полностью готов к работе.

Вариант с автономным питанием

В домашних условиях радиолюбители обычно пользуются стационарными устройствами. Но иногда возникает ситуация, когда нужно отремонтировать что-то находящееся вдали от дома. В таком случае понадобится портативный осциллограф с автономным питанием.

Перед началом сборки приготовьте следующие комплектующие:

  • Ненужные Bluetooth наушники или аудиомодуль.
  • Планшет или смартфон на Android.
  • Литий-ионный аккумулятор типоразмера 18650.
  • Холдер для него.
  • Контроллер заряда.
  • Гнездо Jack 2,1 Х 5,5 мм.
  • Разъем для подключения измерительных щупов.
  • Сами щупы.
  • Выключатель.
  • Пластиковая коробочка из-под губки для обуви.
  • Экранированный провод сечением 0,1 мм².
  • Тактовая кнопка.
  • Термоклей.

Нужно разобрать беспроводную гарнитуру и достать из неё плату управления. Отпаять от неё микрофон, кнопку включения и аккумулятор. Отложить плату в сторонку.

Вместо блютус-наушников можно использовать Bluetooth аудиомодуль.

Ножом соскрести с коробочки остатки губки и хорошо почистить её с использованием моющих средств. Подождать, пока она высохнет, и вырезать отверстия под кнопку, выключатель и разъёмы.

Припаять провода к гнёздам, холдеру, кнопке и выключателю. Установить их на свои места и закрепить термоклеем.

Провода нужно соединять так, как показано на схеме:

Расшифровка обозначений:

  1. Холдер.
  2. Выключатель.
  3. Контакты «BAT + и «BAT — .
  4. Контроллер заряда.
  5. Контакты «IN + и «IN — .
  6. Разъём Jack 2,1 Х 5,5 мм.
  7. Контакты «OUT+ и «OUT — .
  8. Контакты батареи.
  9. Плата управления.
  10. Контакты кнопки включения.
  11. Тактовая кнопка.
  12. Гнездо для щупов.
  13. Контакты микрофона.

Затем скачать из плеймаркета приложение виртуального осциллографа и установить его на смартфон. Включить блютус модуль и синхронизировать его со смартфоном. Подключить щупы к осциллографу и открыть на телефоне его программную часть.

При касании щупами источника сигнала на экране Android-устройства появится кривая, показывающая уровень сигнала. Если она не появилась, значит, где-то была допущена ошибка.

Следует проверить правильность подключения и исправность внутренних компонентов. Если все в порядке, нужно попробовать запустить осциллограф снова.

Установка в корпус монитора

Этот вариант самодельного осциллографа легко устанавливается в корпус настольного ЖК монитора. Такое решение позволяет сэкономить немного места на вашем рабочем столе.

Для сборки понадобятся:

  • Компьютерный ЖК монитор.
  • DC-DC инвертор.
  • Материнская плата от телефона или планшета с HDMI-выходом.
  • USB разъём.
  • Кусок HDMI кабеля.
  • Провод сечением 0,1 мм².
  • Тактовая кнопка.
  • Резистор на 1 кОм.
  • Двусторонний скотч.

Встроить своими руками в монитор осциллограф сможет каждый радиолюбитель. Для начала нужно снять с монитора заднюю крышку и найти место для установки материнской платы. После того как определились с местом, рядом с ним нужно вырезать в корпусе отверстия для кнопки и USB разъёма.

Второй конец кабеля нужно припаять к плате от планшета. Перед припаиванием каждой жилки прозванивать её мультиметром. Это поможет не перепутать порядок их подключения.

Следующим шагом нужно выпаять с платы планшета кнопку включения и micro USB разъём. К тактовой кнопке и USB гнезду припаять провода и закрепить их в вырезанных отверстиях.

Затем соединить все провода так, как это показано на рисунке, и припаять их:

Поставить перемычку между контактами GND и ID в микро ЮСБ разъёме. Это нужно для перевода USB порта в режим OTG.

Нужно приклеить инвертор и материнку от планшета на двусторонний скотч, после чего защёлкнуть крышку монитора.

Подключить к USB порту мышку и нажать кнопку включения. Пока устройство загружается, включить Bluetooth передатчик. Затем нужно синхронизировать его с приёмником . Можно открыть приложение осциллографа и убедиться в работоспособности собранного устройства.

Вместо монитора отлично подойдёт и старый ЖК телевизор, в котором нет Смарт ТВ. Начинка от планшета по своим возможностям превосходит многие Smart TV системы. Не стоит ограничивать её применение одним лишь осциллографом.

Изготовление из аудиокарты

Осциллограф, собранный из внешнего аудиоадаптера, обойдётся всего в 1,5-2 доллара и займёт минимум времени на своё изготовление. По размеру он получится не больше обычной флешки, а по функционалу не уступит своему большому собрату.

Необходимые детали:

  • USB аудиоадаптер.
  • Резистор на 120 кОм.
  • Штекер mini Jack 3,5 мм.
  • Измерительные щупы.

Нужно разобрать аудиоадаптер, для этого стоит поддеть и расщёлкнуть половинки корпуса.

Выпаять конденсатор C6 и припаять на его место резистор. Затем установить плату обратно в корпус и собрать его.

Следует отрезать от щупов стандартный штекер и припаять на его место мини-джек. Подключить щупы ко звуковому входу аудиоадаптера.

Затем нужно скачать соответствующий архив и распаковать его. Вставить карту в USB разъём.

Осталось самое простое: зайти в Диспетчер устройств и во вкладке «Аудио, игровые и видеоустройства» найти подключённый USB аудиоадаптер. Щёлкнуть по нему правой кнопкой мыши и выбрать пункт «Обновить драйвер».

Затем переместить файлы miniscope.exe, miniscope.ini и miniscope.log из архива в отдельную папку. Запустить «miniscope.exe».

Перед использованием программу нужно настроить. Необходимые настройки показаны на скриншотах:

Если коснуться щупами источника сигнала, в окне осциллографа должна появиться кривая:

Таким образом, чтобы превратить аудиоадаптер в осциллограф , нужно приложить минимум усилий. Но стоит помнить, что погрешность такого осциллографа составляет 1-3%, чего явно недостаточно для работы со сложной электроникой. Он отлично подойдёт для начинающего радиолюбителя, а мастерам и инженерам стоит присмотреться к другим, более точным осциллографам.

Рассказать в:
Начинающим радиолюбителям посвящается!

О том, как собрать самый простой адаптер для программного виртуального осциллографа, пригодный для использования в ремонте и настройке аудиоаппаратуры.

О виртуальных осциллоскопах.

Когда-то у меня была идея фикс: продать аналоговый осциллограф и купить ему на замену цифровой USB осциллоскоп. Но, прошвырнувшись по рынку, обнаружил, что самые бюджетные осциллографы «начинаются» от 250 долларов, да и отзывы о них не очень хорошие. Более же серьёзные приборы стоят в несколько раз дороже.

Так что, решил я ограничиться аналоговым осциллографом, а для построения какой-нибудь эпюры для сайта, использовать виртуальный осциллограф.

Скачал из сети несколько программных осциллографов и попытался что-нибудь померить, но ничего путного из этого не вышло, так как, либо не удавалось откалибровать прибор, либо интерфейс не годился для скриншотов.

Было, уже забросил это дело, но когда подыскивал себе программу для снятия АЧХ, наткнулся на комплект программ «AudioTester». Анализатор из этого комплекта мне не понравился, а вот осциллограф «Osсi» (далее буду его называть «AudioTester») оказался в самый раз.
Этот прибор имеет интерфейс схожий с обычным аналоговым осциллографом, а на экране есть стандартная сетка, которая позволяет измерять амплитуду и длительность.

Из недостатков можно назвать некоторую нестабильность работы. Программа иногда подвисает (когда запущено несколько процессов одновременно) и для того, чтобы её сбросить приходится прибегать к помощи Task Manager-а. Но, всё это компенсируется привычным интерфейсом, удобством использования и некоторыми очень полезными функциями, которые я не встречал ни в одной другой программе подобного типа.

Внимание!

В комплекте программ «AudioTester» есть генератор низкой частоты. Я не рекомендую его использовать, так как он пытается самостоятельно управлять драйвером аудиокарты, что при работе на XP может привести к отключению звука. Если Вы решите его использовать позаботьтесь о точке восстановления или о бэкапе ОС. Но, лучше скачайте нормальный генератор из «Дополнительных материалов».

Другую интересную программу виртуального осциллографа «Аванград» написал наш соотечественник Записных О.Л.
У этой программы нет привычной измерительной сетки, да и экран слишком большой для снятия скриншотов, но зато есть встроенный вольтметр амплитудных значений и частотомер, что частично компенсирует указанный выше недостаток.
Частично потому, что на малых уровнях сигнала и вольтметр и частотомер начинают сильно привирать.
Однако для начинающего радиолюбителя, который не привык воспринимать эпюры в Вольтах и миллисекундах на деление, этот осциллограф может вполне сгодиться. Другое полезное свойство осциллографа «Авангард» – возможность независимой калибровки двух имеющихся шкал встроенного вольтметра.

Так что, я расскажу о том, как построить измерительный осциллограф на базе программ «AudioTester» и «Авангард». Конечно, кроме этих программ понадобится и любая встроенная или отдельная, самая бюджетная аудиокарта.

Собственно, все работы сводятся к тому, чтобы изготовить делитель напряжения (аттенюатор), который позволил бы охватить широкий диапазон измеряемых напряжений. Другая функция предлагаемого адаптера – защита входа аудиокарты от повреждения при попадании на вход высокого напряжения.

Технические данные и область применения.

Так как во входных цепях аудиокарты есть разделительный конденсатор, то и осциллограф может использоваться только с «закрытым входом». То есть, на его экране можно будет наблюдать только переменную составляющую сигнала. Однако, при некоторой сноровке, с помощью осциллографа «AudioTester» можно измерить и уровень постоянной составляющей. Это может пригодиться, например, когда время отсчёта мультиметра не позволяет зафиксировать амплитудное значение напряжения на конденсаторе, заряжающемся через большой резистор.
Нижний предел измеряемого напряжения ограничен уровнем шума и уровнем фона и составляет примерно 1мВ. Верхний предел ограничивается только параметрами делителя и может достигать сотен вольт.
Частотный диапазон ограничен возможностями аудиокарты и для бюджетных аудиокарт составляет: 0,1Гц… 20кГц для качественных типа «Sound Blaster» от 0,1Гц… 41кГц (для синусоидального сигнала). Конечно, речь идёт о довольно примитивном приборе, но в отсутствие более продвинутого девайса, вполне может сгодиться и этот.
Прибор может помочь в ремонте аудиоаппаратуры или использоваться в учебных целях, особенно если его дополнить виртуальным генератором НЧ. Кроме этого, с помощью виртуального осциллографа легко сохранить эпюру для иллюстрации какого-либо материала, или для размещения в Интернете.

Электрическая схема аппаратной части осциллографа.

На чертеже изображена аппаратная часть осциллографа – «Адаптер».
Для постройки двухканального осциллографа придётся продублировать эту схему. Второй канал может пригодиться для сравнения двух сигналов или для подключения внешней синхронизации. Последнее предусмотрено в «AudioTester-е».
Резисторы R1, R2, R3 и Rвх. – делитель напряжения (аттенюатор).
Номиналы резисторов R2 и R3 зависят от применяемого виртуального осциллографа, а точнее от используемых им шкал. Но, так как у «AudioTester-а» цена деления кратна 1, 2 и 5-ти, а у «Авангард-а» встроенный вольтметр имеет всего две шкалы, связанных между собой коэффициентом 1:20, то использование адаптера, собранного по приведённой схеме не должно доставлять неудобств в обоих случаях.
Входное сопротивление аттенюатора около 1-го мегома. По-хорошему, это значение должно бы быть постоянным, но конструкция делителя при этом бы серьёзно усложнилась.
Конденсаторы C1, C2 и C3 выравнивают амплитудно-частотную характеристику адаптера.
Стабилитроны VD1 и VD2 вместе с резисторами R1 защищают линейный вход аудиокарты от повреждения в случае случайного попадания высокого напряжения на вход адаптера, когда переключатель находится в положении 1:1.
Согласен с тем, что представленная схема не отличается изящностью. Однако это схемное решение позволяет самым простым способом достичь широкого диапазона измеряемых напряжений при использовании всего нескольких радиодеталей. Аттенюатор же, построенный по классической схеме, потребовал бы применения высокомегаомных резисторов, и его входное сопротивление менялось бы слишком значительно при переключении диапазонов, что ограничило бы применение стандартных осциллографических кабелей, рассчитанных на входной импеданс 1мОм.

Защита от «Придурака».

Чтобы обезопасить линейный вход аудиокарты от случайного попадания высокого напряжения, параллельно входу установлены стабилитроны VD1 и VD2.

Резистор R1 ограничивает ток стабилитронов до 1мА, при напряжении 1000 Вольт на входе 1:1.
Если Вы, действительно, собираетесь использовать осциллограф для измерения напряжения до 1000 Вольт, то в качестве резистора R1 можно установить МЛТ-2 (двухваттный) или два МЛТ-1 (одноваттных) резистора последовательно, так как резисторы различаются не только по мощности, но и по максимально-допустимому напряжению.
Конденсатор С1 также должен иметь максимальное допустимое напряжение 1000 Вольт.

Небольшое пояснение вышесказанного. Иногда требуется взглянуть на переменную составляющую сравнительно небольшой амплитуды, которая, тем не менее, имеет большую постоянную составляющую. В таких случаях нужно иметь в виду, что на экране осциллографа с закрытым входом можно увидеть только переменную составляющую напряжения.
На картинке видно, что при постоянной составляющей 1000 Вольт и размахе переменной составляющей 500 Вольт, максимальное напряжение, приложенное к входу, будет 1500 Вольт. Хотя, на экране осциллографа мы увидим только синусоиду амплитудой 500 Вольт.

Как измерить выходное сопротивление линейного выхода?

Этот параграф можно пропустить. Он рассчитан на любителей мелких подробностей.
Выходное сопротивление (выходной импеданс) линейного выхода, рассчитанного на подключение телефонов (наушников), слишком мало, чтобы оказать существенное влияние на точность измерений, которые нам предстоит выполнить в следующем параграфе.
Так для чего измерять выходной импеданс?
Так как мы будем использовать для калибровки осциллографа виртуальный низкочастотный сигнал-генератор, то его выходной импеданс будет равен выходному импедансу линейного выхода (Line Out) звуковой карты.
Убедившись в том, что выходной импеданс мал, мы можем предотвратить грубые ошибки при измерении входного импеданса. Хотя, даже при самом плохом стечении обстоятельств эта ошибка вряд ли превысит 3… 5%. Откровенно говоря, это даже меньше возможной ошибки измерений. Но, известно, что ошибки имеют привычку «набегать».
При использовании генератора для ремонта и настройки аудиотехники тоже желательно знать его внутренне сопротивление. Это может пригодиться, например, при измерении ESR (Equivalent Series Resistance) эквивалентного последовательного сопротивления или попросту реактивного сопротивления конденсаторов.
Мне, благодаря этому измерению, удалось выявить самый низкоомный выход в моей аудиокарте.

Если у аудиокарты всего одно выходное гнездо, то тогда всё ясно. Оно одновременно является и линейным выходом и выходом на телефоны (наушники). Его импеданс, как правило, мал, и его можно не измерять. Именно такие аудио-выходы используются в ноутбуках.

Когда же гнёзд целых шесть и есть ещё парочка на передней панели системного блока, а каждому гнезду можно назначить определённую функцию, то выходное сопротивление гнёзд может существенно отличаться.
Обычно, самый низкий импеданс соответствует гнезду салатового цвета, которое по-умолчанию и является линейным выходом.

Пример замера импеданса нескольких разных выходов аудиокарты установленных в режим «Телефоны» и «Линейный выход».

Как видно из формулы, абсолютные значения измеренного напряжения роли не играют, потому эти замеры можно делать задолго до калибровки осциллографа.
Пример расчёта.
R1 = 30 Ом.
U1 = 6 делений.
U2 = 7 делений.
Rx = 30(7 – 6) / 6 = 5 (Ом)

Как измерить входное сопротивление линейного входа?

Чтобы рассчитать аттенюатор для линейного входа аудиокарты, нужно знать входное сопротивление линейного входа. К сожалению, измерить входное сопротивление при помощи обычного мультиметра нельзя. Это связано с тем, что во входных цепях аудиокарт имеются разделительные конденсаторы.
Входные же сопротивления разных аудиокарт могут очень сильно отличаться. Так что, этот замер сделать всё-таки придётся.
Для измерения входного импеданса аудокарты по переменному току, нужно подать на вход через балластный (добавочный) резистор синусоидальный сигнал частотой 50 Гц и рассчитать сопротивление по приведённой формуле.
Синусоидальный сигнал можно сформировать в программном генераторе НЧ, ссылка на который есть в «Дополнительных материалах». Замер амплитудных значений также можно произвести программным осциллографом.

На картинке изображена схема подключений.
Напряжения U1 и U2 нужно измерить виртуальным осциллографом в соответствующих положениях выключателя SA. Абсолютные значения напряжения знать не нужно, поэтому расчёты валидны до калибровки прибора.

Пример расчёта.
R1 = 50кОм.
U1 = 100
U2 = 540
Rx = 50 * 100 / (540 – 100) ≈ 11,4 (кОм).

Вот результаты замеров импеданса разных линейных входов.
Как видите, входные сопротивления отличаются в разы, а в одном случае почти на порядок.

Максимальная неограниченная амплитуда входного напряжения аудиокарты, при максимальном уровне записи, около 250мВ. Делитель же напряжения, или как его ещё называют, аттенюатор позволяет расширить диапазон измеряемых напряжений осциллографа.
Аттенюатор можно построить по разным схемам, в зависимости от коэффициента деления и необходимого входного сопротивления.

Вот один из вариантов делителя, позволяющих сделать входное сопротивление кратным десяти. Благодаря добавочному резистору Rдоб. можно подогнать сопротивление нижнего плеча делителя до какой-нибудь круглой величины, например, 100 кОм. Недостаток этой схемы в том, что чувствительность осциллографа будет слишком сильно зависеть от входного сопротивления аудиокарты.
Так, если входной импеданс равен 10 кОм, то коэффициент деления делителя увеличится в десять раз. Уменьшать же резистор верхнего плеча делителя не желательно, так как он определяет входное сопротивление прибора, да и является основным звеном защиты прибора от высокого напряжения.

Так что, я предлагаю Вам самостоятельно рассчитать делитель, исходя из входного импеданса Вашей аудиокарты.
На картинке нет ошибки, делитель начинает делить входное напряжение уже при выборе масштаба 1:1. Расчеты же, конечно нужно делать, опираясь на реальное соотношение плеч делителя.
На мой взгляд, это самая простая и вместе с тем самая универсальная схема делителя.

По представленным формулам можно рассчитать аттенюатор для адаптера, если Вы согласитесь с предложенной схемой.

Пример расчёта делителя.
Исходные значения.
R1 – 1007 кОм (результат замера резистора на 1 мОм).
Rвх. – 50 кОм (я выбрал более высокоомный вход из двух имеющихся на передней панели системного блока).

Расчёт делителя в положении переключателя 1:20.
Сначала рассчитаем по формуле (1) коэффициент деления делителя, определяемый резисторами R1 и Rвх.
1007 + 50/ 50 = 21,14 (раз)
Значит, общий коэффициент деления в положении переключателя 1:20 должен быть:
21,14*20 = 422,8 (раз)
Рассчитываем номинал резистора для делителя.
1007*50 / 50*422,8 –50 –1007 ≈ 2,507 (кОм)
Расчёт делителя в положении переключателя 1:100.
Определяем общий коэффициент деления в положении переключателя 1:100.
20,14*100 = 2014 (раз)
Рассчитываем величину резистора для делителя.
1007*50 / 50*2014 –50 –1007 ≈ 0,505 (кОм)
Если вы собираетесь использовать только осциллограф «Авангард» и только в диапазонах 1:1 и 1:20, то точность подбора резистора может быть низка, так как «Авангард» можно откалибровать независимо в каждом из двух имеющихся диапазонов. Во всех остальных случаях придётся подобрать резисторы с максимальной точностью. Как это сделать написано в следующем параграфе.

Если Вы сомневаетесь в точности своего тестера, то можно подогнать любой резистор с максимальной точностью методом сравнения показаний омметра.
Для этого, вместо постоянного резистора R2 временно устанавливается подстроечный резистор R*. Сопротивление подстроечного резистора подбирается так, чтобы получить минимальную ошибку в соответствующем диапазоне деления.
Затем сопротивление подстроечного резистора измеряется, а постоянный резистор уже подгоняется под измеренное омметром сопротивление. Так как оба резистора измеряются одним и тем же прибором, то погрешность омметра не влияет на точность замера.

А это парочка формул для расчёта классического делителя. Классический делитель может пригодиться, когда требуется высокое входное сопротивление прибора (мОм/В), а применять дополнительную делительную головку не хочется.

Как подобрать или подогнать резисторы делителя напряжения?

Так как радиолюбители часто испытывают трудности при поиске прецизионных резисторов, я расскажу о том, как можно с высокой точностью подогнать обычные резисторы широкого применения.

Использование подстроечных резисторов.

Как видите, каждое плечо делителя состоит из двух резисторов – постоянного и подстроечного.
Недостаток – громоздкость. Точность ограничена только доступной точностью измерительного прибора.

ПРОДОЛЖЕНИЕ СЛЕДЁТ.

Раздел: [Измерительная техника]
Сохрани статью в:

Довольно часто в последнее время вместо того, чтобы сделать, к примеру, осциллограф из компьютера, многие предпочитают просто купить цифровой USB-осциллоскоп. Однако, пройдясь по рынку, можно понять, что на самом деле стоимость бюджетных осциллографов начинается приблизительно от 250 долларов. А более серьезное оборудование и вовсе имеет цену в несколько раз больше.

Именно для тех людей, которых не устраивает такая стоимость, актуальнее сделать осциллограф из компьютера, тем более что он позволяет решить большое количество задач.

Что нужно использовать?

Одним из наиболее оптимальных вариантов является программа Osci, которая имеет интерфейс, схожий со стандартным осциллографом: на экране есть стандартная сетка, при помощи которой вы можете самостоятельно измерить длительность, или же амплитуду.

Из недостатков данной утилиты можно отметить то, что она работает несколько нестабильно. В процессе своей работы программа может иногда зависать, а для того, чтобы потом ее сбросить, нужно будет использовать специализированный Task Manager. Однако все это компенсируется тем, что утилита имеет привычный интерфейс, является достаточно удобной в использовании, а также отличается достаточно большим количеством функций, которые позволяют сделать полноценный осциллограф из компьютера.

На заметку

Сразу стоит отметить, что в комплекте этих программ есть специализированный генератор низкой частоты, однако его использование крайне не рекомендуется, так как он пытается полностью самостоятельно регулировать работу драйвера аудиокарты, что может спровоцировать необратимое отключение звука. Если вы будете пробовать его применять, позаботьтесь о том, чтобы у вас была собственная точка восстановления или возможность сделать бэкап операционной системы. Наиболее оптимальным вариантом того, как сделать из компьютера осциллограф своими руками, является скачивание нормального генератора, который находится в «Дополнительных материалах».

«Авангард»

«Авангард» — это отечественная утилита, которая не имеет стандартной и привычной всем измерительной сетки, а также отличается слишком большим экраном для снятия скриншотов, но при этом предоставляет возможность использовать встроенный вольтметр амплитудных значений, а также частотомер. Это позволяет частично компенсировать те минусы, которые были указаны выше.

Сделав такой осциллограф из компьютера своими руками, вы можете столкнуться со следующим: на малых уровнях сигнала как частотомер, так и вольтметр могут сильно искажать результаты, однако для начинающих радиолюбителей, которые не привыкли воспринимать эпюры в вольтах или же миллисекундах на деление, данная утилита будет вполне приемлемой. Другой же ее полезной функцией является то, что можно осуществлять полностью независимую калибровку двух уже имеющихся шкал встроенного вольтметра.

Как это будет использоваться?

Так как входные цепи аудиокарты имеют специализированный разделительный конденсатор, компьютер в качестве осциллографа может использоваться исключительно с закрытым входом. То есть на экране будет наблюдаться только переменная составляющая сигнала, однако, имея некоторую сноровку, при помощи этих утилит можно будет также провести измерение уровня постоянной составляющей. Это является довольно актуальным в том случае, если, например, время отсчета мультиметра не дает возможности зафиксировать определенное амплитудное значение напряжения на конденсаторе, который заряжается через крупный резистор.

Нижний предел напряжения ограничивается уровнем шума и фона и составляет приблизительно 1 мВ. Верхний предел имеет ограничения только по параметрам делителя и может достигать даже нескольких сотен вольт. Частотный диапазон непосредственно ограничивается возможностями самой аудиокарты и для бюджетных устройств составляет примерно от 0.1 Гц до 20 кГц.

Конечно, в данном случае рассматривается относительно примитивное устройство. Но если у вас нет возможности, к примеру, использовать USB-осциллограф (приставка к компьютеру), то в таком случае его применение вполне оптимально.

Такой прибор может помочь вам в ремонте различной аудиоаппаратуры, а также может быть использован исключительно в учебных целях, особенно если дополнить его виртуальным генератором НЧ. Помимо этого, программа-осциллограф для компьютера позволит вам сохранить эпюру для иллюстрации определенного материала или же с целью размещения в Интернете.

Электрическая схема

Если вам нужна приставка к компьютеру (осциллограф), то сделать его будет уже несколько сложнее. На данный момент в интернете можно найти достаточно большое количество различных схем таких устройств, и для постройки, к примеру, двухканального осциллографа вам нужно будет их продублировать. Использование второго канала часто является актуальным в том случае, если нужно сравнивать два сигнала или же приставка к компьютеру (осциллограф) будет использоваться также с подключением внешней синхронизации.

В преимущественном большинстве случаев схемы являются предельно простыми, однако таким образом вы сможете обеспечить самостоятельно довольно широкий диапазон доступных для измерения напряжений, используя при этом минимальное количество радиодеталей. При этом аттенюатор, который строится по классической схеме, потребовал бы от вас использования специализированных высокомегаомных резисторов, а его входное сопротивление постоянно изменялось бы в случае переключения диапазона. По этой причине вы бы испытывали определенные ограничения в использовании стандартных осциллографических кабелей, которые рассчитываются на входной импеданс не более 1 мОм.

Обеспечиваем безопасность

Для того чтобы линейный вход аудиокарты был защищен от возможности случайного попадания высокого напряжения, параллельно можно установить специализированные стабилитроны.

При помощи резисторов вы сможете ограничить ток стабилитронов. К примеру, если вы собираетесь использовать ваш компьютер-осциллограф (генератор) для измерения напряжения около 1000 Вольт, то в таком случае в качестве резистора можно будет задействовать два одноваттных или же один двухваттный резистор. Они между собой различаются не только по своей мощности, но еще и по тому, какое напряжение в них является предельно допустимым. Также стоит отметить тот факт, что в этом случае вам потребуется и конденсатор, максимально допустимое значение для которого составляет 1000 Вольт.

Внимание!

Нередко нужно изначально посмотреть переменную составляющую сравнительно небольшой амплитуды, которая при этом может отличаться довольно большой постоянной составляющей. В таком случае на экране осциллографа с закрытым входом может быть такая ситуация, когда вы не увидите ничего, кроме переменной составляющей напряжения.

Выбираем резисторы делителя напряжения

По той причине, что достаточно часто современные радиолюбители испытывают определенные трудности с тем, чтобы найти прецизионные резисторы, нередко случается так, что приходится использовать стандартные устройства широкого применения, которые нужно будет подогнать с максимальной точностью, так как сделать осциллограф из компьютера в противном случае не выйдет.

Высокоточные резисторы в преимущественном большинстве случаев стоят в несколько раз дороже по сравнению с обычными. При этом на сегодняшний день их чаще всего продают сразу по 100 штук, в связи с чем их приобретение не всегда можно назвать целесообразным.

Подстроечные

В данном случае каждое плечо делителя составляется из двух резисторов, один из которых является постоянным, в то время как второй — подстроечный. Недостатком такого варианта является его громоздкость, однако точность ограничивается только тем, какие доступные параметры имеет измерительное устройство.

Подбираем резисторы

Второй вариант сделать компьютер в роли осциллографа — это подобрать пары резисторов. Точность в данном случае обеспечивается за счет того, что используются пары резисторов из двух комплектов с достаточно большим разбросом. Здесь важно изначально сделать тщательное измерение всех устройств, а затем выбрать пары, сумма сопротивлений которых является наиболее соответствующей выполняемой вами схеме.

Стоит отметить, что именно этот способ использовался в промышленных масштабах для того, чтобы подгонять резисторы делителя для легендарного устройства «ТЛ-4». Перед тем как сделать осциллограф из компьютера своими руками, необходимо изучить возможные недостатки такого устройства. В первую очередь можно отметить трудоемкость, а также необходимость применения большого количества резисторов. Ведь чем более длинным будет список используемых вами устройств, тем более высокой будет конечная точность проводимых измерений.

Подгонка резисторов

Стоит отметить, что подгонка резисторов посредством удаления части пленки на сегодняшний день иногда используется даже в современной промышленности, то есть таким способом часто делается осциллограф из компьютера (USB или какой-нибудь другой).

Однако при этом сразу стоит отметить, что если вы собираетесь подгонять высокоомные резисторы, то в таком случае резистивная пленка ни в коем случае не должна быть прорезана насквозь. Все дело в том, что в таких устройствах она наносится на цилиндрическую поверхность в форме спирали, поэтому производить подпил нужно предельно осторожно, чтобы исключить возможность разрыва цепи.

Если вы делаете осциллограф из компьютера своими руками, то для того, чтобы провести подгонку резисторов в домашних условиях, нужно просто использовать самую простую наждачную бумагу «нулевку».

  1. Первоначально у того резистора, у которого присутствует заведомо меньшее сопротивление, нужно удалить аккуратно защитный слой краски.
  2. После этого следует подпаять резистор к концам, которые и будут подклеиваться к мультиметру. Путем выполнения осторожных движений наждачной бумагой показатели сопротивления резистора доводятся до нормального значения.
  3. Теперь, когда резистор окончательно подогнан, место пропила нужно покрыть дополнительным слоем специализированного защитного лака или же клея.

На данный момент такой способ можно назвать наиболее простым и быстрым, но при этом он позволяет получить неплохие результаты, что и делает его оптимальным для проведения работ в домашних условиях.

Что нужно учитывать?

Есть несколько правил, которые нужно соблюдать в любом случае, если вы собираетесь проводить подобные работы:

  • Используемый вами компьютер в обязательном порядке должен быть надежно заземлен.
  • Ни в какой ситуации вы не должны совать в розетку земляной провод. Он соединяется через специализированный корпус разъема линейного входа с корпусом системного блока. В этом случае, вне зависимости от того, попадаете вы в ноль или же в фазу, у вас не произойдет короткого замыкания.

Другими словами, в розетку может втыкаться исключительно провод, соединяющийся с резистором, который располагается в схеме адаптера и имеет номинал 1 мегом. Если же вы пытаетесь включить в сеть кабель, который соединяется с корпусом, то практически во всех случаях это приводит к самым неприятным последствиям.

Если вами будет использоваться осциллограф «Авангард», то в таком случае в процессе калибровки вам следует выбрать шкалу вольтметра «12.5». После того как вы увидите напряжение сети на вашем экране, в окошко калибровки нужно буде ввести значение 311. При этом стоит отметить, что вольтметр после этого должен показать вам результат в виде 311 мВ или же приближенное к нему.

Помимо всего прочего, не стоит забывать, что форма напряжения в современных электросетях отличается от синусоидальной, так как на сегодняшний день электроприборы выпускаются с импульсными блоками питания. Именно по этой причине вам нужно будет ориентироваться не просто на видимую кривую, но и на ее синусоидальное продолжение.

Технологии не стоят на месте, и угнаться за ними не всегда просто. Появляются новинки, в которых хотелось бы разобраться более детально. Особенно это касается разнообразных позволяющих собирать практически любое простое устройство пошагово. Сейчас в их числе и платы Ардуино со своими клонами, и китайские микропроцессорные компьютеры, и готовые решения, идущие уже с программным обеспечением на борту.

Однако для работы со всем вышеперечисленным спектром интересных новинок, равно как и для ремонта цифровой техники, требуется дорогостоящий высокоточный инструмент. Среди такого оборудования — и осциллограф, позволяющий считывать частотные показания и проводить диагностику. Зачастую его стоимость довольно высока, и начинающие экспериментаторы не могут позволить себе такую дорогостоящую покупку. Тут на помощь приходит решение, которое появилось на многих радиолюбительских форумах почти сразу после появления планшетов на системе Андроид. Его суть заключается в том, чтобы с минимальными затратами изготовить осциллограф из планшета, не внося при этом в свой гаджет никаких доработок либо модификаций, а также исключая риски его повреждения.

Что такое осциллограф

Осциллограф — как прибор для измерения и отслеживания частотных колебаний в электрической сети — известен с середины прошлого века. Данными приборами комплектуются все учебные и профессиональные лаборатории, поскольку обнаружить некоторые неисправности или произвести точную настройку оборудования можно только лишь с его помощью. Он может выводить информацию как на экран, так и на бумажную ленту. Показания позволяют увидеть форму сигнала, рассчитать его частоту и интенсивность, а в результате определить источник его появления. Современные осциллографы позволяют рисовать трехмерные цветные частотные графики. Мы же сегодня остановимся на простом варианте стандартного двухканального осциллографа и реализуем его с помощью приставки к смартфону или планшету и соответствующего программного обеспечения.

Самый простой вариант создания карманного осциллографа

Если замеряемая частота находится в диапазоне слышимых человеческим ухом частот, а уровень сигнала не превышает стандартный микрофонный, то собрать осциллограф из планшета на «Андроид» своими руками можно без каких бы то ни было дополнительных модулей. Для этого достаточно разобрать любую гарнитуру, на которой должен обязательно присутствовать микрофон. Если подходящей гарнитуры нет, то потребуется купить звуковой штекер 3,5 мм обязательно с четырьмя контактами. Перед припаиванием щупов уточните распиновку разъема вашего гаджета, ведь их бывает два вида. Щупы необходимо подключить к пинам, соответствующим подключению микрофона на вашем устройстве.

Далее следует загрузить из «Маркета» программное обеспечение, способное замерять частоту на микрофонном входе и рисовать график на основе полученного сигнала. Таких вариантов довольно много. Поэтому при желании будет из чего выбрать. Как и говорилось ранее, не потребовалась переделка планшета. Осциллограф будет готов сразу же после калибровки приложения.

Плюсы и минусы вышеприведенной схемы

К плюсам такого решения однозначно можно отнести простоту и дешевизну сборки. Старая гарнитура или один новый разъем практически ничего не стоят, а времени потребуется всего несколько минут.

Но у этой схемы есть ряд существенных недостатков, а именно:

  • Малый диапазон измеряемых частот (в зависимости от качества звукового тракта гаджета колеблется в пределах от 30 Гц до 15 кГц).
  • Отсутствие защиты планшета или смартфона (при случайном подключении щупов к участкам схемы с повышенным напряжением можно в лучшем случае сжечь микросхему, отвечающую за обработку аудиосигнала на вашем гаджете, а в худшем — полностью вывести из строя ваш смартфон или планшет).
  • На очень дешевых устройствах присутствует значительная погрешность в измерении сигнала, достигающая 10-15 процентов. Для точной настройки оборудования такая цифра недопустима.

Реализация защиты, экранирования сигнала и снижения погрешности

Для того чтобы частично защитить свое устройство от возможного выхода из строя, а также стабилизировать сигнал и расширить диапазон входных напряжений, может использоваться схема простого осциллографа для планшета, которая уже долгое время успешно применяется для сборки приборов для компьютера. В ней применяются дешевые компоненты, среди которых стабилитроны КС119А и два резистора на 10 и 100 кОм. Стабилитроны и первый резистор подключаются параллельно, а второй, более мощный, резистор используется на входе схемы, чтобы расширить максимально возможный диапазон напряжений. В результате пропадает большое количество помех, а напряжение повышается до 12 В.

Само собой, следует учитывать, что осциллограф из планшета работает в первую очередь со звуковыми импульсами. Поэтому стоит позаботиться о качественном экранировании как самой схемы, так и щупов. При желании подробную инструкцию по сборке данной схемы можно найти на одном из тематических форумов.

Программное обеспечение

Для работы с подобной схемой требуется программа, способная рисовать графики на основании входящего звукового сигнала. Найти ее в «Маркете» несложно, вариантов много. Почти все они предполагают дополнительную калибровку, поэтому можно добиться максимально возможной точности, и сделать профессиональный осциллограф из планшета. В остальном данные программы выполняют по сути одну и ту же задачу, поэтому окончательный выбор зависит от требуемого функционала и удобства использования.

Самодельная приставка с Bluetooth-модулем

Если же требуется более широкий диапазон частот, то приведенным выше вариантом ограничиться не получится. Тут на помощь приходит новый вариант — отдельный гаджет, представляющий собой приставку с аналогово-цифровым преобразователем, обеспечивающий передачу сигнала в цифровом виде. Аудиотракт смартфона или планшета в данном случае уже не задействуется, а значит, можно достигнуть более высокой точности измерений. По сути, на этом этапе они представляют собой только портативный дисплей, а вся информация собирается уже отдельным устройством.

Собрать осциллограф из планшета на «Андроид» с беспроводным модулем можно самому. В сети есть пример, когда похожее устройство еще в 2010 году реализовывалось с помощью двухканального аналогово-цифрового преобразователя, созданного на базе микроконтроллера PIC33FJ16GS504, а в качестве передатчика сигнала служил Bluetooth-модуль LMX9838. Устройство получилось довольно функциональным, но сложным в сборке, поэтому для новичков его сделать будет непосильной задачей. Но, при желании, найти подобный проект на тех же радиолюбительских форумах не проблема.

Готовые варианты приставок с Bluetooth

Инженеры не дремлют, и, кроме кустарных поделок, в магазинах появляется все больше приставок, выполняющих функцию осциллографа и передающих сигнал через Bluetooth-канал на смартфон или планшет. Осциллограф-приставка к планшету, подключаемая посредством Bluetooth, зачастую имеет следующие основные характеристики:

  • Предел измеряемой частоты: 1МГц.
  • Напряжение на щупе: до 10 В.
  • Радиус действия: около 10 м.

Этих характеристик вполне достаточно для бытового применения, и все же в профессиональной деятельности иногда возникают случаи, когда и этого диапазона катастрофически не хватает, а реализовать больший с медлительным протоколом Bluetooth попросту нереально. Какой же выход может быть в этой ситуации?

Осциллографы-приставки с передачей данных по Wi-Fi

Данный вариант передачи данных существенно расширяет возможности измерительного устройства. Сейчас рынок осциллографов с таким видом обмена информацией между приставкой и планшетом набирает обороты ввиду своей востребованности. Такие осциллографы практически не уступают профессиональным, поскольку без задержки передают измеряемую информацию на планшет, который тут же выводит ее в виде графика на экран.

Управление осуществляется через простые, интуитивно понятные меню, которые копируют настроечные элементы обычных лабораторных устройств. Кроме того, подобное оборудование позволяет записывать или транслировать в режиме реального времени все происходящее на экране, что может стать незаменимым подспорьем, если нужно попросить совета у более опытного мастера, находящегося в другом месте.

Характеристики осциллографа для в виде приставки с Wi-Fi подключением вырастают в несколько раз, по сравнению с предыдущими вариантами. Подобные осциллографы имеют диапазон измерения до 50 МГц, при этом их можно модифицировать посредством разнообразных переходников. Зачастую в них установлены аккумуляторы для автономного питания, с целью максимально разгрузить рабочее место от ненужных проводов.

Самодельные варианты современных приставок-осциллографов

Само собой, на форумах наблюдается всплеск разнообразных идей, с помощью которых энтузиасты пытаются осуществить свою давнюю мечту — самостоятельно собрать осциллограф из планшета на «Андроид» с Wi-Fi-каналом. Одни модели получаются удачными, другие нет. Тут уже остается вам решать, попытать ли тоже счастья и сэкономить несколько долларов, собрав прибор самостоятельно, или же приобрести готовый вариант. Если не уверены в своих силах, то лучше не рисковать, чтобы потом не сожалеть о потраченных впустую средствах.

В противном случае — добро пожаловать в одно из сообществ радиолюбителей, в котором вам смогут дать дельный совет. Возможно, впоследствии именно по вашей схеме новички будут собирать свой первый в жизни осциллограф.

Программное обеспечение для приставок

Зачастую вместе с покупными осциллографами-приставками поставляется диск с программой, которую можно установить на свой планшет или смартфон. Если такого диска в комплекте нет, то внимательно изучите инструкцию к устройству — скорее всего, в ней есть названия программ, совместимых с приставкой и находящихся в магазине приложений.

Также некоторые из подобных приборов могут работать не только с устройствами под управлением операционной системы «Андроид», но также и с более дорогими «яблочными» девайсам. В таком случае программа будет однозначно находиться в AppStore, поскольку другой вариант установки не предусмотрен. Сделав осциллограф из планшета, не забудьте проверить точность показаний и, при необходимости, откалибровать прибор.

USB-осциллографы

Если у вас нет портативного устройства вроде планшета, но имеется ноутбук или компьютер, не стоит расстраиваться. Из них также можно сделать прекрасный Самым простым вариантом будет подключение щупов к микрофонному входу компьютера по такому же принципу, как описывалось в начале статьи.

Однако, учитывая его ограничения, этот вариант подойдет далеко не всем. В таком случае может использоваться USB-осциллограф, который обеспечит такие же характеристики, как и приставка с передачей сигнала по Wi-Fi. Стоит отметить, что такие приборы иногда работают с некоторыми планшетами, которые поддерживают технологию подключения внешних устройств OTG. Само собой, ЮСБ-осциллограф также пытаются сделать самостоятельно, причем довольно успешно. По крайней мере, именно этой поделке посвящено большое количество тем на форумах.

Digital Oscilloscope V3.0 – популярная радиолюбительская программа, которая превратит ваш компьютер в виртуальный осциллограф

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “ “

Сегодня на сайте мы рассмотрим простую радиолюбительскую программу , превращающую домашний компьютер в осциллограф .

Есть два способа превращения персонального компьютера в осциллограф . Можно купить или сделать приставку, которую подключать к ПК. Приставка будет представлять собой АЦП, программно-управляемый. А на ПК установить соответствующую программу. Но это затратный способ. Второй способ – без затратный, в любом ПК есть уже АЦП и ЦАП – звуковая карта. Используя ее можно компьютер преобразовать в простой низкочастотный осциллограф , только установкой программного обеспечения, ну и придется спаять простой входной делитель. Таких программ существует не мало. Сегодня мы рассмотрим одну из них – Digital Oscilloscope V3.0 .

(149.8 KiB, 60,994 hits)

После запуска программы на экране появится окно внешне очень похожее на обычный осциллограф. Для подачи сигнала используется линейный вход звуковой карты. Подавать на вход обычно нужно сигнал не более 0,5-1 вольт, иначе происходит ограничение, поэтому нужно спаять входной делитель по простой схеме, как показано на рисунке №2.

Диоды КД522 нужны для защиты входа звуковой карты от слишком большого сигнала. После подключения цепи и входного сигнала нужно включить осциллограф. Для этого нажимаем мышкой поле RUN и выбираем START или нажать мышкой треугольник во втором сверху ряду окна. Осциллограф станет показывать сигнал. В нижнем правом углу экрана будут высвечиваться частота и период сигнала. А вот напряжение показанное осциллографом может не соответствовать действительности. При налаживании входного делителя нужно постараться переменным резистором так выставить коэффициент деления, чтобы величина показанного на экране напряжения была максимально реальной.

Назначение органов управления. TIME/DIV – время/деление; TRIGGER – синхронизация; CALIB – уровень; VOLT/DIV – напряжение/деление. И еще одно достоинство этой программы – осциллограф запоминающий – работу можно остановить, а на экране останется осциллограмма которую можно сохранить в памяти ПК или распечатать.

Как из смартфона сделать осциллограф

В наше время использование различных измерительных устройств, построенных на базе взаимодействия с персональным компьютером, достаточно много. Значительным преимуществом их использования является возможность сохранения полученных значений достаточно большого объема в памяти устройства, с последующим их анализом.

Цифровой USB осциллограф из компьютера , описание которого мы приводим в данной статье, является одним из вариантов подобных измерительных инструментов радиолюбителя. Его можно применить в качестве осциллографа и устройства записывающего электрические сигналы в оперативную память и на жесткий диск компьютера.

Схема не сложная и содержит минимум компонентов, в результате чего удалось добиться хорошей компактности устройства.

Основные характеристики USB осциллографа:

  • АЦП: 12 разрядов.
  • Временная развертка (осциллограф): 3…10 мсек/деление.
  • Временной масштаб (рекордер): 1…50 сек/выборка.
  • Чувствительность (без делителя): 0,3 Вольт/деление.
  • Синхронизация: внешняя, внутренняя.
  • Запись данных (формат): ASCII, текстовый.
  • Максимальное входное сопротивление: 1 МОм параллельно к емкости 30 пФ.

Описание работы осциллографа из компьютера

Для осуществления обмена данными, между USB осциллографом и персональным компьютером, применен интерфейс Universal Serial Bus (USB). Данный интерфейс функционирует на базе микросхемы FT232BM (DD2) фирмы Future Technology Devices. Она представляет собой преобразователь интерфейса . Микросхема FT232BM может функционировать как в режиме прямого управления битами BitBang (при использовании драйвера D2XX), так и в режиме виртуального COM-порта (при применении драйвера VCP).

В роли АЦП применена интегральная микросхема AD7495 (DD3) фирмы Analog Devices. Это не что иное, как аналого-цифровой преобразователь с 12 разрядами, с внутренним источником опорного напряжения и последовательным интерфейсом.

В микросхеме AD7495 также есть синтезатор частот, который определяет, с какой скоростью будет происходить обмен информацией между FT232BM и AD7495. Для создания необходимого протокола обмена данными, программа USB осциллографа наполняет выходной буфер USB отдельными значениями битов для сигналов SCLK и CS так, как указано на следующем рисунке:

Измерение одного цикла определяется серией из девятьсот шестидесяти последовательных преобразований. Микросхема FT232BM с частотой, определяемой встроенным синтезатором частот, отправляет электрические сигналы SCLK и CS, параллельно с передачей данных преобразования по линии SDATA. Период 1-го полного преобразования АЦП FT232BM, устанавливающий частоту выборки, соответствует продолжительности периода отправки 34 байтов данных, выдаваемых микросхемой DD2 (16 бит данных + импульс линии CS). Поскольку быстрота передачи данных FT232BM обусловливается частотой внутреннего синтезатора частот, то для модификации значений развертки нужно всего лишь менять значения синтезатора частот микросхемы FT232BM.

Данные, принятые персональным компьютером, после определенной переработки (изменение масштаба, корректировка нуля) выводятся на экран монитора в графическом виде.

Исследуемый сигнал поступает на разъем XS2. Операционный усилитель OP747 предназначен для согласования входных сигналов с остальной схемой USB осциллографа.

На модулях DA1.2 и DA1.3 построена схема сдвига двухполярного входного сигнала в зону положительного напряжения. Поскольку внутренний источник опорного напряжения микросхемы DD3 имеет напряжение 2,5 вольт, то без использования делителей охват входных напряжений равен -1,25..+1,25 В.

Чтобы была возможность исследовать сигналы, имеющие отрицательную полярность, при фактически однополярном питании от разъема USB ( а), использован преобразователь напряжения DD1, который для питания ОУ OP747 вырабатывает напряжение отрицательной полярности. Для защиты от помех аналоговой части осциллографа применены компоненты R5, L1, L2, C3, C7-C11.

Для вывода информации на экран монитора компьютера предназначена программа uScpoe. При помощи данной программы появляется возможность визуально оценивать величину исследуемого сигнала, а так же его форму в виде осциллограммы.

Для управления разверткой осциллографа предназначены кнопки ms/div. В программе можно сохранять осциллограмму и данные в файл при помощи соответствующих пунктов меню. Для виртуального включения и выключения осциллографа используются кнопки Power ON/OF. При отсоединении схемы осциллографа от компьютера, программа uScpoe автоматически переводится в режим OFF.

В режиме записи электрического сигнала (recorder), программа создает текстовый файл, имя которого можно задать по следующему пути: File->Choice data file. изначально формируется файл data.txt. Далее файлы можно импортировать в другие приложения (Excel, MathCAD) для дальнейшей обработки.

(3,0 Mb, скачано: 3 610)

Осциллограф – это очень важный прибор, который используется в радиотехнических лабораториях, занимающихся изготовлением и испытанием многих приборов. Но также они могут применяться и в обычных радиомастерских. Основная задача приборов такого типа – обнаружение и исправление электронных схем, отладка их работы, а главное – недопущение проблем при изготовлении новых схем.

Существенный недостаток осциллографов – достаточно высокая цена. Поэтому купить их могут далеко не все желающие. Вот почему возникает вопрос, ? Хоть и известно много вариантов такого изготовления, но в каждом способе задействован один основной элемент – звуковая карта ПК. К ней присоединяется адаптер, благодаря которому согласовываются уровни измеряемых сигналов.

Данный прибор работает благодаря определенной программе. Она передает на экран сигналы, которые визуализируются. Таким образом, преобразуются измеряемые импульсы. Выбор утилитов достаточно большой, но при этом не все они могут работать стабильно хорошо.

Наибольшую популярность приобрела проверенная программа Osci. Благодаря ней, осциллограф работает в нормальном режиме. В программе есть интерфейс, на экране установлена сетка, благодаря которой можно измерить сигнал по длине и амплитуде. Эта сетка особенная, поскольку она обеспечивает дополнительные функции. Благодаря выбору данной программы появляется ряд положительных аспектов, которые не могут гарантировать другие программы.

Для сооружения из компьютера осциллографа необходимо собрать так называемый делитель напряжения или аттенюатор. Данный аппарат позволяет охватить большой диапазон измеряемого напряжения, защитить от повреждений входной порт звуковой платы. Повреждения такого уровня возникают в основном из-за высокого напряжения.

Практически все аудиокарты имеют напряжение входа не более 2-х вольт. Осциллограф, сделанный из компьютера, ограничен в возможностях звуковой платы. Если рассматривать бюджетные карты, то для них этот показатель держится на уровне 0,1 Гц- 20 кГц.

Напряжение в нижней его точке – 1 мВ. Столь невысокий показатель объясняется ограничением уровня фона и шума. Параметры верхнего напряжения – до 500 вольт. Его ограничивают параметры адаптера.

Преимущества и недостатки осциллографов

Никакой радиолюбитель не может обойтись без осциллографа. Хотя данный аппарат продается по достаточно высокой цене. Но при этом у него есть как преимущества, так и ряд недостатков.

Основной плюс осциллографа, созданного собственноручно из компьютера, это его низкая цена. То есть на его переоборудование придется потратить совсем немного денег. А вот недостатков можно насчитать несколько:
1. Высокая чувствительность. Аппарат реагирует на помеха даже низкого уровня. Это приводит к появлению больших погрешностей.
2. Амплитуда звукового сигнала до 2В. Вход звуковой карты не способен выдержать больший показатель. Поэтому звуковая карта может довольно быстро выйти из строя. Однако этого можно избежать.
3. Неспособность постоянно измерять напряжение. Это, по сути, не является существенным недостатком.

Поскольку некоторые осциллографы не допускают сигнал выше 2В, а у некоторых он не превышает показателя в 1В, то нужно постараться устранить эту проблему, поскольку такой амплитуды явно недостаточно. Решение проблемы кроется в увеличении пределов, с которым справляется адаптер. Современная программа, обеспечивающая работу осциллографа, позволяет добиться таких пределов измерения – 12,5 и 250 Вольт.

Если сигнал, амплитуда которого 250 Вольт не нужна, поэтому можно изготовить адаптер с двумя каналами. Для этого устанавливается защита, которая контролирует работу прибора, то есть не допускает ошибочные включения, если показатель напряжения довольно высокий.

Для уменьшения влияния на осциллограф из компьютера воздействующих внешних помех необходимо поместить плату в корпус, выполненный из металла. После к данному корпусу присоединяется общий провод.

Процесс настройки звуковой карты сопровождается отключением усиления микрофона. Для этого громкость на нем делается средняя или ниже среднего уровня. Как только вся работа выполнена, можно приступать к измерению импульсов вторичной обработки трансформатора. Если все проделано верно, то , сможет отобразить на экране осциллограммы даже самых низких частот. Благодаря установленной программе можно будет с легкостью определить уровень частоты сигнала.

Вот так довольно просто сделать современный прибор из компьютера. Осциллограф будет вырисовывать осциллограммы, которые помогут в работе и опытах, проводимых в радиотехнических и домашних лабораториях.

Ниже представлен проект USB-осциллографа, который вы сможете собрать своими руками. Возможности USB-осциллографа минимальны, но для многих радиолюбительских задач вполне сойдет. Также, схема данного USB-осциллографа может использоваться как основа для построения более серьезных схем. В основе схемы стоит микроконтроллер Atmel Tiny45.

Осциллограф имеет два аналоговых входа и питается от USB-интерфейса. Один вход задействован через потенциометр, что позволяет уменьшать уровень входного сигнала.

ПО для микроконтроллера tiny45 написано на Си и скомпилировано при помощи и V-USB разработки Obdev , который реализует со стороны микроконтроллера HID-устройства.
В схеме не используется внешний кварц, а программно задействована частота от USB 16.5 МГц. Естественно не стоит ожидать от этой схемы дискретизации 1Gs/s.

Осциллограф работает по USB через HID-режим, не требующий установки каких-либо специальных драйверов. Софт для windows написан с использованием.NET C#. Взяв за основу мой исходник программы, вы можете дополнить ПО как вам нужно.

Принципиальная схема USB-осциллографа очень проста!

Список используемых радиоэлементов:
1 светодиод (любой)
1 резистор для светодиода, от 220 до 470 Ом
2 резистора 68 Ом для USB D+ & D-линий
1 резистор 1.5K для определения USB-устройства
2 стабилитрона 3.6V для выравнивания USB-уровней
2 конденсатора 100нФ и 47мкФ
2 фильтрующих конденсатора на аналоговых входах (от 10нФ до 470нФ), можно и без них
1 или 2 потенциометра на аналоговых входах, для уменьшения уровня входного напряжения (если нужно)
1 USB-разъем
1 микроконтроллер Atmel Tiny45-20.

R1, R3Резистор

характеристики, фото и отзывы покупателей

68оценок106заказов

Цифровой осциллограф FNIRSI-1014D 2 в 1, двухканальный генератор входного сигнала, 100 МГц * 2, пропускная способность Ana-log, частота дискретизации 1 Гв…

Фото от продавца

Реальные отзывы с фото (20)

4 23 июля 2020

В целом хороший осциллограф, немного сырой, по функционалу,все что необходимо есть, плёнку наклеивать не надо, наклеена на заводе, проверить не могу нет достойного генератора, возможно после дополню

5 07 июля 2020

Вспененный полиэтилен внутри картонной коробки защищает экран от повреждений. В комплекте дополнительно присутствует зарядка 5V 2A с плоскими контактами для китайской розетки. Вес позволяет удерживать прибор одной рукой. Откидной упор сзади сконструирован так, что можно поставить осциллограф на стол с двумя разными углами наклона экрана. После нажатия кнопки включения готов к работе через 4 секунды. Сенсорное управление очень удобное. Экран контрастный, можно работать при ярком освещении. Углы обзора достаточные. Цвета не инвертируются при взгляде снизу, только уменьшается яркость сетки. Кабель комплектных пробников тонкий и мягкий. Коэффициент ослабления оказался 1:9,33 на обоих пробниках. Компенсация ёмкости подстраивается. Измеренное время работы от аккумулятора — около 4 часов. Автономное питание- большое преимущество для осциллографа. Позволяет избежать образования паразитных резонансов на ёмкости между общим проводом и питающей сетью.

5 08 июля 2020

Заказ пришёл в целостности но упаковка только заводская и разбита.

5

долгая доставка

1

Штепсельная вилка не для французской версии.

5 10 сентября 2020

Доставка 2 дня

5 02 сентября 2020

Доставили курьерской службой IML, упакован очень хорошо, экран проложен мягким упаковочным материалом. Интерфейс очень простой и понятный, сенсорный дисплей работает чётко, как на современных планшетах. Для ремонта бытовой радиоаппаратуры более чем достаточно, как мне кажется. Очень доволен этим осциллографом.

4 23 июля 2020

В целом хороший осциллограф, немного сырой, по функционалу,все что необходимо есть, плёнку наклеивать не надо, наклеена на заводе, проверить не могу нет достойного генератора, возможно после дополню

5 08 июля 2020

Заказ пришёл в целостности но упаковка только заводская и разбита.

5 07 июля 2020

Вспененный полиэтилен внутри картонной коробки защищает экран от повреждений. В комплекте дополнительно присутствует зарядка 5V 2A с плоскими контактами для китайской розетки. Вес позволяет удерживать прибор одной рукой. Откидной упор сзади сконструирован так, что можно поставить осциллограф на стол с двумя разными углами наклона экрана. После нажатия кнопки включения готов к работе через 4 секунды. Сенсорное управление очень удобное. Экран контрастный, можно работать при ярком освещении. Углы обзора достаточные. Цвета не инвертируются при взгляде снизу, только уменьшается яркость сетки. Кабель комплектных пробников тонкий и мягкий. Коэффициент ослабления оказался 1:9,33 на обоих пробниках. Компенсация ёмкости подстраивается. Измеренное время работы от аккумулятора — около 4 часов. Автономное питание- большое преимущество для осциллографа. Позволяет избежать образования паразитных резонансов на ёмкости между общим проводом и питающей сетью.

3

Пришел неисправный, продавец не выходил на связь, отправил обратно, продавец долго не забирал товар.

5 20 января 2021

Отличный продукт. Отличное качество и очень быстрая обработка.

5 19 января 2021

Отличный товар. Рекомендую как оптимальный выбор для домашней мастерской. Доставка — 3 дня до Химок. Заказывал доставку из России. Принес курьер до двери. Лучшая цена в Интернете. Официальный сайт производителя не смог дать такую цену

5 18 января 2021

Полностью соответствует описанию! Очень мило! Большое спасибо!

5 11 января 2021

Быстрая доставка, осциллограф работает хорошо!

5 22 декабря 2020

5 20 декабря 2020

Спасибо за правильную сумму для таможни.

5 19 декабря 2020

Отличный осциллограф. Доволен им на 100%. За эти деньги отличный аппарат. Рекомендую.

5 18 декабря 2020

Супер быстрая Доставка в течение 5 дней. Отличное соотношение цена/качество, очень хорошо для нормального использования.

5 13 декабря 2020

Все в порядке.

Usb осциллограф для андроид — Мастер Фломастер

Очень давно хотел купить осциллограф, но финансовая сторона всегда подводила.
Бюджетное решение нашёл недавно в инете.

Для этого предлагалось использовать домашний компьютер (его звуковую карту) и собрать простую схему состоящую из двух стабилитронов КС119А, сопротивления в 10 кОм, соединённого параллельно, микрофонного выхода звуковой карты и 100 кОм сопротивления на входе для сигналов до 12 В и программа Avangard.
Я же для своего осциллографа использовал планшет на андроиде.
Увеличил входное напряжение до 100 в путём увеличения номинала входного сопротивления до 500 кОм .
Вот и формула.

С платой не стал заморачиваться, так как элементов в этой схеме мало.

Как корпус использовал старый пас кросс.

На выходе использовал джек 3,5мм с 4 мя контактами.

Припаивать нужно к самому верхнему контакту, он служит для микрофона, и самый нижний, он служит общей массой для всей схемы.
На входе на массовом проводе припаял крокодил, а на проводе выходного сигнала — щуп.
Для проверки работоспособности использовал генератор сигналов с телефона и усилитель, на котором измерял искажения при повышении уровня геина.
Вот собственно видео этого процесса.

По тестам этого прибора могу сказать одно, что точным он не является. В программном обеспечении нельзя определить величину сигнала (напряжение), частоту можно определять по настройкам времени сигнала и клеткам на экране.
Еще данный прибор работает плохо с низкочастотными сигналами до 30 Гц и высокими выше 15000 Гц.
Так что данный прибор можно использовать только для определения искажений и примерной частоты сигнала.

Длииинное вступление.

Никогда не был страстным почитателем смартфонов. Наверное, главной причиной безразличия к этим устройствам является их размер и отсутствие возможности работать в 3G сети (мое предприятие имеет свою корпоративную связь с очень выгодными тарифами на разговоры, но не на интернет). Кроме того, по характеру моей работы, мне нужно иметь телефон постоянно при себе и в условиях довольно грязных, с большой вероятностью его где-то выронить или коцнуть. Совать телефон в разные целофанки, силиконы, чехлы мне неудобно, так как привык таскать телефон по карманам. По этой причине мой старенький Sony Ericsson K750 уже несколько лет со мной и заменять его не было никаких причин.

Но вот направляют меня в командировку, а после нее, сразу еду отдыхать в санаторий. И там и там наблюдались довольно сомнительные варианты доступа к компьютеру, а вот свободный WiFi обещали в обеих гостиницах. Так как свои интернет ресурсы я не могу бросить на такое длительное время, а таскать ноутбук за собой не хотелось совсем, решил взять с собой гуглофон. И поэтому, у жены, под недовольные возгласы :), был отобран Galaxy Gio, а взамен вручен мой старый Sony Ericsson.

Честно говоря, Galaxy Gio мне приглянулся еще раньше по причине адекватных габаритов и небольшой цене. И инициатором замены старой погибшей раскладушки жены на Galaxy Gio был именно я.

До командировки знакомство с Galaxy Gio было довольно поверхностное – настроить WiFi, учетную запись, еще что-то по мелочи… после санатория, по некоторому опыту работы с телефоном для себя сделал такие выводы:
— по габаритам телефон удобен (за счет того что он тоньше моего сониериксона) и даже меньше мешает в кармане;
— хорошая штука синхронизация контактов с аккаунтом гугла (со старого телефона в новый я замучался передавать по блютузу контакты), потеря телефона уже не будет такой катастрофической, так как контакты (самое ценное в телефоне) хранятся в аккаунте гугла;
— работа в сети (в Опере), в принципе, терпима, но довольно урезан функционал, что создает проблемы, например, если нужно сделать что-то больше, чем ответить на письмо или запостить в форуме;
— ввод текста на сенсорной панели неоспоримо удобней, чем на обычном телефоне, но ничто не заменит обычную клаву с мышкой;
— очень напрягает прожорливость телефона! Ежедневная зарядка обязательная. А так как мне приходилось таскаться по поездам и совершать длительные переезды, вырабатывается устойчивый инстинкт экономии батарейки (хорошо, что плеер есть отдельно, а то ни поиграть в игры, ни музыку послушать в дороге, потому что под конец пути можешь запросто остаться без связи). Еще постоянно таскаешь с собой зарядку и ищешь на каждом вокзале розетку, куда бы воткнутся (до смартфона я воспринимал макдональдсы только как место где можно перекусить в незнакомом городе – теперь у них появилась еще одна функция :)).

В общем, по итогу, не смотря на определенные недостатки, решил все-таки оставить себе Galaxy Gio в постоянное пользование (жена купила себе такой же, только беленький :))

Ближе к сути.

К чему такое длинное вступление? А ни к чему! Это я, наконец, дорвался до своего компьютера и меня понесло строчить текст :). А рассказать в статье я хотел о приложениях под Андроид, которые могли бы быть полезны при разработке электронных устройств.

Сразу нужно сказать, что, в силу специфики гуглофона (это все-таки телефон), рассчитывать на что то серьезное не приходится, но что есть, тому и рады.

Поскитавшись по по гугловскому Play Маркету я сделал небольшую подборку, которая, по моему мнению, может пригодится и Вам. Подборка не претендует на полноту и если Вы знаете какие либо интересные приложения — пишите, я добавлю.

1 НАЧНЕМ ИЗ MUST-HAVE-ПРИЛОЖЕНИЯ.

ElectroDroid


Описание в Маркете гласит: «ElectroDroid — это мощный набор инструментов и справочник для разработчика электроники». Насчет «мощного набора инструментов» можно поспорить, но то, что приложение лучшее в своей области – это точно. ElectroDroidом удобно пользоваться, он переведен на русский (большая часть), в нем много справочной информации в разных областях, есть расчеты для базовых схемок (LM317, NE555, ОУ…), удобные калькуляторы цветовой маркировки резисторов, конденсаторов, дросселей, распиновки большого числа разъемов и еще много чего интересного. Справочной информацией удобно пользоваться, так как картинки и текст при поворотах и масштабировании автоматически переформатируются для более удобного чтения.

Чтобы дать Вам некоторое представление о форме подачи справочного материала, привожу информационную полосу по USB разъему:

В Маркете есть как платная, так и бесплатная версии приложения. Большое уважение автору за то, что бесплатная версия почти полностью функциональна (за исключением отсутствия единичных разделов и наличия рекламы).

2 ГРУППА СИМУЛЯТОРОВ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ.

Droid Tesla

Симулятор электрических цепей Droid Tesla, по описанию в Маркете, основанный на движке SPICE (что это должно значить?). Еще, описание хвастается тем, что симулятор использует законы Кирхгофа (KCL) для резистивных цепей (хотел бы я посмотреть на симулятор который эти законы не использует! они бы еще в достоинства записали использование закона Ома :)). Для нелинейных цепей используется алгоритм Ньютона-Рафсона… и т.д. и т.п. Вообще, описание щедро усыпано математическими терминами – короче должно работать просто замечательно (по описанию в Маркете). Насколько правдоподобно просчитываются цепи не могу сказать, но по примерам видно, что цепи довольно сложные. Приложение имеет много настроек, возможность создавать онлайн проекты, менять цветовые схемы. Главный недостаток – бесплатная версия абсолютно непригодна к использованию, так как нет большинства компонентов (даже примеры толком не посмотришь).

EveryCircuit


Еще один симулятор – EveryCircuit. Как и предыдущий — хвастается различными методами расчета различных цепей, но главным отличием и достоинством этого симулятора есть визуализация. В буквальном смысле слова видно как течет ток по проводам, загораются светодиодики с разной яркостью (даже, в случае превышения допустимого для них тока отрисовывается эффект их перегорания), прорисовываются графики и т.д. По ходу работы можно менять параметры элементов при помощи интерактивного регулятора.

Приложение просто просится в планшет к преподавателю! С таким приложением можно легко и наглядно показать лоботрясам-ученикам/студентам как работают различные компоненты в электрической цепи. Еще одним плюсом есть то, что авторы в бесплатной версии пошли по пути ограничения поля для схемы, а не количества компонентов.

3 ГРУППА ОСЦИЛЛОГРАФОВ И АНАЛИЗАТОРОВ СПЕКТРА.

В силу того, что без применения каких либо аппаратных средств, андроид-устройство может принимать сигнал только через микрофон (или гарнитуру), то и частотный диапазон лежит в области 20 – 22 000 Гц (и это в лучшем случае). Это здорово ограничивает сферу использования таких осциллографов-анализаторов, превращая их в игрушки, но, мало-ли – вдруг пригодится…

OsciPrime Oscilloscope

Приятный осциллограф. Есть курсоры, триггер, смещение. Вход с микрофона. Проект открытый, и если Вы сумеете чего-то добавить нужное — исходник можно взять на android.serverbox.ch

Еще авторы предлагают на своем сайте схему USB-приставки которая позволит получить 2 канала с 6 Msps, 8 bit A/D.

FrequenSee

Аскетичный, без каких либо настроек, и по заявлениям создателей быстрый (High performance native code using OpenGL ES 2.0) анализатор спектра. Заявлен диапазон 20 – 22 000 Гц, но мы понимаем что он будет значительно уже. Шкала логарифмическая. По моим проверкам довольно точен.

Spectral Audio Analyzer

Еще один спектроанализатор, но по сравнению с предыдущим, не просто отображает спектр, а прорисовывает его во времени. Довольно наглядно получается. В бесплатной версии частотный диапазон ограничен 8 кГц и шкала линейна. Платная версия снимает ограничения на частоту, добавляет цветовые схемы, и дает возможность выбора типа шкалы

4 ГРУППА ГЕНЕРАТОРОВ.
Близкая по смыслу, к предыдущей группе, но, мне кажется, более востребована. Снова мы можем рассчитывать только на диапазон выходного сигнала 20 – 22 000 Гц. Сигнал можно запустить на динамик или через аудио разъем (и усилитель, если нужно). В этой группе пока только одно приложение, но очень функциональное.

FuncGen Signal Generator

Довольно функциональный бесплатный генератор. Может выдавать синусоиду, меандр, пилу, «белый» и «розовый» шум. Для меандра и пилы может менять скважность. Кроме того, может создавать сигнал с амплитудной, частотной и фазовой модуляцией (причем модулирующий сигнал также может быть синусоидой, меандром или пилой). Еще программа умеет автоматически увеличивать / уменьшать частоту во времени линейно или логарифмически. Все удобно, просто и главное не всунута понтовая ручка-аттенюатор, которую так любят сувать разработчики в подобные программы.

5 ГРУППА ДЛЯ РАЗРАБОТЧИКА AVR.

AVR128 Assembly summary

Справочник по командам ассемблера для AVR. Пользоваться не очень удобно – нет поиска и разбивки по группам – все одним списком. Кроме того, на моем Gio, текст отображается очень бледненько. Но не будем суровы к разработчику — он бесплатно старался для нас.

AVR Fuse Calculator

Одна из редких полезных вещей в Маркете! Полноценный фьюзкалькулятор для AVR. Аналогичен http://www.engbedded.com/fusecalc. Ставишь галочки – получаешь фьюзбайты. Поддерживает 144 кристалла. Формирует командную строку для AVRDUDE. Часто используемые контроллеры можно пометить как избранные – проще находить. Бесплатно. Обязательно к установке.

Audio Serial Out

Очень интересное приложение. Умеет выдавать через аудио выход сигнал UART. (еще-бы принимал – вообще было-бы здорово). Можно установить Baudrate и задержку между символами – больше настроек нет. Так как я стараюсь всегда приделать к своим устройствам управление по UART, то это приложение может превратить телефон в своеобразный пульт управления. Для формирования нужного уровня сигнала нужен кабель преобразователь. Разработчик предлагает такую схему:

6 ГРУППА ДАТАЛОГЕРОВ.
Нередко есть необходимость записи каких либо параметров длительно растянутых во времени, для этого могут пригодится Андроид-устройства, так как они довольно компактны и имеют на своем борту целый арсенал датчиков. Например, можно закрепить телефон на объекте и, записывая показания с датчиков положения, получить траекторию движения объекта. Еще можно превратить телефон в видеорегистратор или аудиорегистратор. Сфера применения широка и такое количество разнообразных датчиков трудно где-то еще найти в одном месте.

Sensor Data Logger

Простенькая бесплатная программка умеет записывать видео (если нужно разбивает его на части) или делать снимки с заданным периодом. Во время записи можно посмотреть показания датчиков. Файлы сохраняются на SD карте в директории SmartphoneLoggerData

Sensor Track

Еще одно бесплатное приложение. Работает с кучей датчиков: звука (микрофон), ускорения, ориентации, магнитного поля, освещенности и т.д. Кроме того, и с экзотическими: заряд батарейки, WIFI, Bluetooth, GPS, уровень сигнала, ячейка вещания … Программа сохраняет данные в формате CSV, что позволяет впоследствии их «скормить» любой программе, проанализировать, вычертить график или сделать расчеты. Файлы сохраняются на SD карте в директории sensortrack с разбивкой по папкам с названиями сенсоров.

Пока это весь список. Жду от Вас интересных дополнений.

086-Приложения Android для электроники. : 13 комментариев

Давно хотел себе купить смарт на Android… все таки придется 🙂 убедительная статья и много полезных программ…

А еще ребята, пытаються портировать под АНДРОИД вот на эом: oscill.com/rus/forum.html?task=viewtopic&p >

Осциллограф действительно хорош (за свои 70$, наверное, лучший). Давненько такой есть. Да, Андроид смотрелка действительно может из него сделать портативный прибор.

А SE K750 можно синхронизировать с учеткой в гугле без проблем и без установки софта. Синхронизация идёт по GPRSу…

Чета ковырял я ковырял эту тему, ничего толком не получилось. Решил быстрее перекинуть по блютузу. Кстати, ОФ-сайт SE уже не поддерживает модель K750 — нет ни софта ни драйверов… Может я не там искал? Ну да ладно — уже не нужно.

GetChiper респект, супер статья!

Развели холивар тут))) Можно на андроииде сидеть, но что-то делать могу только на компе — всё портировать и заменять лень…

Всем привет. А подскажите типа Sprint-Layoutа ещё ничего не придумали, хорошо бы .lay на андройде открывать

зато программы по работе с uart появились, на сайте FTDI есть програмка FTDI UART Terminal v1,0 я вчера устоновил себе на планшет подключил доктора планшет его видит прекрастно отличная программка.

да чють не забыл появились прграммки для просмотра проектов сделанных в спринте только надо будет конвертировать в другой формат но это не проблема называется прога Android Gerber Viewer Free извените в обзорах не силён такчто юзайте!

Спасибо, ценные программки — ознакомлюсь и добавлю в статью.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Описание для AR-Oscilloscope

Андроид Блютус Осцилограф.
Он может быть использован со смартфоном или планшетом ( Андроид ОС ), а также на ПК ( Window OS ) с передачей данных по Блютус. Это значит что нет никакого проводного соединения с устройством которое непосредственно производит измерения, что гарантирует безопасность вашего мобильного устройства ( смартфон, планшет ) или ПК.
Осциллограф является наиболее часто используемым и гибким устройство для измерений электрических сигналов. Он позволяет визуализировать электрический потенциал во времени, и предоставить намного больше информации, чем другие методы измерения.
Используя осцилограф вы можете измерять такие величины как:
постоянное и переменное напряжение, постоянный и переменный ток, время, временные задержки, фазу сигнала, фазовые сдвиги, частоту сигнала в реальном времени, делать различные дополнительные измерения.
Дополнительная. информация на — http://ar-oscolloscope.com

Текущие возможности приложения:

Демо режим.
Отображать звуковой сигнал полученный со встроенного микрофона.
Отображать колебания полученные от акселерометра.
Измеряет и выводит на экран: частоту, Мин/Макс уровень, максимальную амплитуду.
АЧХ для звукового сигнала с микрофона.
Информация о уровне триггера.
Три режима триггера: Автоматический, Обычный и Одиночный.
Сохранение текущих данных сигнала в файл в формате CSV.Позволяет контролировать следующее:

• старт/пауза измерений
• изменять time/div ( горизонтальное движение двумя пальцами )
• изменять volts/div ( вертикальное движение двумя пальцами )
• вкл/выкл отображения сигнала
• устанавливать уровень и тип триггера
• маштабирование экрана.
• двойным щелчком устанавливать нулевой уровень триггера

Первый осциллограф с открытым исходным кодом 100 мс / с для iPad, Android и ПК

LabNation, независимая группа дизайнеров и предпринимателей, разработала SmartScope, который объединяет три высокопроизводительных прибора в одно мобильное интеллектуальное устройство. Ранее доступный только для высокотехнологичных лабораторий, SmartScope позволяет каждому иметь личную лабораторию! SmartScope — это первый лабораторный прибор, который работает как на ПК, так и на ноутбуке, планшете и смартфоне.

Ключевые особенности продукта:

· 2x100MS / с, 45 МГц, осциллограф

· Генератор сигналов произвольной формы 50 мс / с

· Цифровой логический анализатор при 100 мс / с

· Цифровой генератор сигналов со скоростью 100 мс / с

· 200 осциллограмм в секунду обновлений данных

SmartScope поставляется с открытым исходным кодом и обеспечивает полный доступ к своей мощной ПЛИС.Платформа основана на регистрах FPGA, которыми вы можете управлять с ПК или планшета, что дает вам полный контроль над FPGA с первого момента запуска. Более того, пользователь может прошивать ПЛИС через USB-контроллер, поэтому ему не нужно вкладывать деньги в дорогих программистов!

Даже более продвинутые проекты могут использовать возможности полноскоростной двунаправленной передачи данных, передавая данные на ваше устройство или с него.

Очевидно, что на всех существующих USB-осциллографах программное обеспечение было запоздалым.Не так для SmartScope. В то время как конкуренты пытаются имитировать традиционные прицелы, буквально требуя от пользователя вращать ручки с помощью мыши, SmartScope полностью использует сенсорный экран.

Программное обеспечение ПК идентично мобильной версии. Благодаря интуитивно понятным операциям (прокрутите для увеличения или просто перетащите прямоугольник, перетащив для изменения положения) и инновационным функциям (окно выскакивает на передний план при срабатывании триггера).

Видение

LabNation — открыть рынок профессионального измерительного оборудования для электроники каждому.Компания считает, что при цене 179 долларов сопоставимого объектива нет ни у кого. Согласно LabNation, добавление AWG, возможностей логического анализатора, интуитивно понятного программного обеспечения И новаторской поддержки Android / iOS обычно приводит к гораздо более высокой цене.

Хотя требуемая функциональность (USB-OTG) становится стандартом для устройств Android в последние несколько лет, нам не удалось получить сотрудничество с Apple (пока;). Таким образом, наша команда намеревалась начать с взломанных устройств iOS и взломать свой путь к USB-контроллеру, что нам в конечном итоге удалось.Однако это означает, что SmartScope будет распознан только в том случае, если вы примените патч для взлома смартфона на iOS (это бесплатная легальная программная операция, которая занимает 10 минут вашего времени).

На Android USB-OTG поддерживается начиная с Android v3.1, однако правильность реализации USB-OTG зависит от возраста и качества телефона пользователя. Есть сайты, описывающие, как проверить работоспособность USB-OTG.

Более конкретно:

  • Windows: драйвер доступен для XP, Win7, Win8
  • OSX: поддерживается, драйвер не требуется (используется стандартный драйвер USB)
  • Linux: поддерживается, драйвер не требуется (используется универсальный драйвер USB)
  • Android: протестировано и проверено на планшете Q88 за 52 доллара, Sony Xperia Z.Вскоре будут протестированы другие устройства, но проблем не ожидается, поскольку телефоны / планшеты поддерживают USB открыто или нет.
  • iOS: требуется 5-минутный юридический патч для взлома программного обеспечения. Протестировано и проверено на iPad1, iPad2, iPhone 5, iPhone 5S. Не будет работать на iPhone 1,2,3, так как у них просто нет USB-чипа.

Порт Power / Sync — это, по сути, порт microUSB, имеющий двоякое назначение:

  • Если аккумулятор вашего планшета / смартфона разряжен, вы можете подключить SmartScope через этот порт.Это можно сделать с помощью любого стандартного зарядного кабеля microUSB.
  • Более продвинутая LabNation предусмотрела возможность соединения нескольких SmartScopes вместе. В таком случае необходима синхронизация между разными SmartScopes. Этого можно легко достичь, подключив оба устройства через их порт питания / синхронизации с помощью кабеля, входящего в 4-канальный подарочный пакет.

LabNation — это новая компания, в состав которой входят следующие лица:

  • Ример Гроотянс написал 3 книги по XNA с положительными отзывами.Он получил награду Microsoft MVP в 2007, 2008, 2009 и 2010 годах.
  • Проф. Маартен Кёйк: остается верным своему увлечению: преподает в качестве профессора неполный рабочий день студентам-магистрантам в области электронной инженерии в Брюссельском университете. Маартен выступает в роли наставника проекта SmartScope.
  • Глан Ли: Глан родился и получил образование в Китае. Он имеет богатый опыт в области производства и обеспечения качества.
  • Бруно Байссенс: хорошо известен в сфере предпринимательства, постоянно ищет новые бизнес-идеи и готов создать собственный стартап.В LabNation он надеется занять более ведущую роль.

Примерно через год исследований и разработок LabNation выпустила первый прототип в марте 2013 года, вторую версию в августе и третью в октябре. В ноябре небольшая партия из 10 готовых продуктов была произведена в Китае под одобрением Глана.

Планшетный осциллограф

заявляет 100 МГц, но так ли это?

[LearnElectronics] приобрела планшетный осциллограф FNIRSI от поставщика из Китая.Устройство имеет семидюймовый сенсорный экран и претендует на то, чтобы быть двухканальным прицелом на 100 МГц. Но так ли это? Посмотрите видео ниже, и вы убедитесь в этом.

Спойлер: [LearnElectronics] скептически отнесся к заявлению о 100 МГц, и похоже, что это больше похоже на аналоговую полосу пропускания 30 МГц. Несмотря на это, он действительно кажется довольно способным прицелом 30 МГц в очень удобном форм-факторе и очень дешевой цене: всего лишь 120 долларов или около того, в зависимости от того, где вы делаете покупки.

Испытательная установка состояла из нескольких баночных генераторов, и до примерно 30 МГц прицел работал нормально.После этого результаты были менее звездными. Однако мы не уверены, что испытательная установка — на макетной плате без пайки — не была частью проблемы, и мы хотели бы, чтобы тест проводился с некоторыми известными пробниками хорошего качества, поскольку это также может способствовать плохим показаниям даже если схема прицела в норме. Мы видели обзоры этих дешевых пробников, которые предполагают, что они неплохие, но на самом деле это еще не все, о чем они заявляют.

Приговор? [LearnElectronics] любит его за дешевый прицел на 30 МГц.Конечно, дешево здесь понятие относительное. Вы можете получить гораздо лучший прицел, но он, вероятно, будет стоить дороже, чем этот. Для большей части того, что вы, вероятно, делаете с прицелом, этого будет достаточно. С другой стороны, добавьте несколько сотен дополнительных долларов, и у вас может быть больше каналов, более высокая вероятность измерения высокочастотных сигналов и, возможно, расширенные возможности измерения.

Мы признаем, однако, что портативный прицел с батарейным питанием иногда может быть очень удобным, и вам не всегда нужна максимальная скорость.Вы, вероятно, используете свой дешевый мультиметр больше, чем свой шестизначный настольный прицел, верно?

Экран хоть и невелик, но удобнее, чем трубка, полная пламени. И хотя он может быть не совсем 100 МГц, он дешевле, чем тот, который будет работать на 100 ГГц.

Планшетный осциллограф

Advanced для обнаружения сигналов

Alibaba.com предлагает одни из самых полных коллекций высококачественных, надежных и современных.Планшетный осциллограф для различного профессионального использования. Эти устройства не только эффективны по своим характеристикам, но и чрезвычайно долговечны с точки зрения качества и достаточно точны, чтобы показывать точные показания. Оборудованные всеми необходимыми характеристиками и расширенными функциями, эти устройства могут показывать частоту дискретизации в реальном времени и имеют аналоговую полосу пропускания. Эти. Планшетный осциллограф абсолютно универсален и помогает пользователям просматривать всю форму сигнала, тем самым фиксируя больше деталей сигнала для точного анализа.Приобретайте эти продукты оптимального качества от ведущих поставщиков на сайте по доступным ценам.

Использование этих продуктов очень популярно среди механиков, исследователей, физиков и специалистов по ремонту, которым необходимо идентифицировать и отслеживать движения сигналов. Эти уникальные и продвинутые. Планшетный осциллограф обеспечивает точность показаний, а автоматический экран с одной кнопкой эффективно отображает движения сигналов, даже самые утомительные. Эти устройства снабжены расширенной памятью и частотой обновления сигналов, которые последовательно отображают точные движения сигнала.Сенсорная панель имеет более высокое разрешение и удобна для маркировки показаний.

На Alibaba.com покупатели могут найти несколько товаров. Планшетный осциллограф , который доступен в различных цветах, размерах, функциях и других возможностях в зависимости от требований. Эти модернизированные машины поставляются с великолепным разнообразием последовательных протоколов и декодируют для оптимального считывания. Удаленные операции с веб-управлением и регулярные онлайн-обновления делают устройство более мощным и эффективным.

Просмотрите широкий спектр. Планшетный осциллограф на Alibaba.com и покупайте эти продукты по удивительным ценам и в рамках бюджета. Эти продукты доступны с индивидуальной настройкой и также сертифицированы. Послепродажное обслуживание может включать видеоуроки, недорогое обслуживание и многое другое.

Осциллограф Micsig TO1104 | Осциллограф для хранения планшетов

Артикул: 101-10-160 UPC: 69594197 ID товара: 11091813140 ID варианта: 45102747284

Глубина памяти 28 Мбайт и технология ZOOM

Серия Micsig TO1000 обеспечивает большую точность и детализацию форм сигналов с глубиной памяти 28 Мпт и технологией ZOOM.TBook mini может записывать и более длительный период времени.

Более низкий уровень шума

Более низкий уровень шума менее 1 мВ поможет вам получить более точные измерения

31 Типы автоматических измерений

Пользователь может выбрать из 31 автоматического измерения на странице выбора измерений.
tBook mini может измерять и отображать 5 параметров одновременно.

Отображение многоуровневой градации интенсивности

Отображение «Многоуровневой градации интенсивности», также можно полностью отобразить расширенные характеристики сигнала с очень большим количеством значений измерений.

Full Touch control

Полнофункциональный планшет серии tBook mini превращает его в очень компактный осциллограф.
В дополнение к батарее емкостью 7500 мАч это идеальный мобильный портативный измерительный прибор.

Глубина памяти 28 Мбайт и технология ZOOM

Серия Micsig TO1000 обеспечивает большую точность и детализацию форм сигналов с глубиной памяти 28 Мпт и технологией ZOOM.TBook mini может записывать и более длительный период времени.

Более низкий уровень шума

Более низкий уровень шума менее 1 мВ поможет вам получить более точные измерения

31 Типы автоматических измерений

Пользователь может выбрать из 31 автоматического измерения на странице выбора измерений.
tBook mini может измерять и отображать 5 параметров одновременно.

Отображение многоуровневой градации интенсивности

Отображение «Многоуровневой градации интенсивности», также можно полностью отобразить расширенные характеристики сигнала с очень большим количеством значений измерений.

Full Touch control

Полнофункциональный планшет серии tBook mini превращает его в очень компактный осциллограф.
В дополнение к батарее емкостью 7500 мАч это идеальный мобильный портативный измерительный прибор.

Глубина памяти 28 Мбайт и технология ZOOM

Серия Micsig TO1000 обеспечивает большую точность и детализацию форм сигналов с глубиной памяти 28 Мпт и технологией ZOOM.TBook mini может записывать и более длительный период времени.

Более низкий уровень шума

Более низкий уровень шума менее 1 мВ поможет вам получить более точные измерения

31 Типы автоматических измерений

Пользователь может выбрать из 31 автоматического измерения на странице выбора измерений.
tBook mini может измерять и отображать 5 параметров одновременно.

Отображение многоуровневой градации интенсивности

Отображение «Многоуровневой градации интенсивности», также можно полностью отобразить расширенные характеристики сигнала с очень большим количеством значений измерений.

Full Touch control

Полнофункциональный планшет серии tBook mini превращает его в очень компактный осциллограф.
В дополнение к батарее емкостью 7500 мАч это идеальный мобильный портативный измерительный прибор.

Глубина памяти 28 Мбайт и технология ZOOM

Серия Micsig TO1000 обеспечивает большую точность и детализацию форм сигналов с глубиной памяти 28 Мпт и технологией ZOOM.TBook mini может записывать и более длительный период времени.

Более низкий уровень шума

Более низкий уровень шума менее 1 мВ поможет вам получить более точные измерения

31 Типы автоматических измерений

Пользователь может выбрать из 31 автоматического измерения на странице выбора измерений.
tBook mini может измерять и отображать 5 параметров одновременно.

Отображение многоуровневой градации интенсивности

Отображение «Многоуровневой градации интенсивности», также можно полностью отобразить расширенные характеристики сигнала с очень большим количеством значений измерений.

Full Touch control

Полнофункциональный планшет серии tBook mini превращает его в очень компактный осциллограф.
В дополнение к батарее емкостью 7500 мАч это идеальный мобильный портативный измерительный прибор.

OWON TAO3102A, 100 МГц, 2 канала, 14 бит, планшетный осциллограф

  • , двухканальный, полоса пропускания 100 МГц, частота дискретизации 1 ГГц / с длина записи; макс. частота обновления сигнала 45000 осциллограмм / с
  • Встроенный аккумулятор большой емкости 8000 мАч, может непрерывно работать в течение 5 часов
  • 8-дюймовый многоточечный емкостный сенсорный экран
  • SCPI и LabVIEW поддерживают
  • мульти-триггер и функцию декодирования шины
  • мультиинтерфейсная интеграция — USB-хост, USB-устройство, LAN, WIFI (опционально)

Технические характеристики

100272 8-дюймовый цветной ЖК-дисплей, дисплей 800 x 600 пикселей — мультисенсорный экран

DC, ACND

Авто и одиночный

100 100 100 100 100

Модель

TAO3102

Полоса пропускания

Частота дискретизации

1 ГС / с

Вертикальное разрешение (A / D)

8 бит / 12 бит / 14 бит

Частота обновления сигнала

75000 осциллограмм / с

Гор Масштаб по горизонтали (с / дел))

1 нс / дел — 1000 с / дел, с шагом 1-2-5

Канал

2

Дисплей

Дисплей

Входное сопротивление

1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ

Максимальное входное напряжение

1 МОм ≤ 300 В (среднекв.);

Погрешность усиления постоянного тока

± 3%

Коэффициент затухания пробника

0.001X — 1000X, с шагом 1-2-5

Частота дискретизации / точность времени реле

± 2,5 ppm

Входная муфта

DC,

Вертикальная чувствительность

1 мВ / дел — 10 В / дел (на входе)

Тип триггера

Пограничный, Видео, Импульсный, Наклон, Runt, Windows, Тайм-аут, N-й край, Логика , I2C, SPI, RS232,
и CAN (необязательно)

Декодирование шины (необязательно)

I2C, SPI, RS232, CAN

Режим триггера

Автоматическое измерение

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A → B ↑, Phase A → B ↓, предварительная съемка, время нарастания, падение Время, + Ширина, -Ширина, + Режим, -Действие, Рабочий цикл, Задержка A → B ↑, Задержка A → B ↓, + Счетчик импульсов, -Счетчик импульсов, Счетчик нарастающих фронтов, Счетчик спадающих кромок, Площадь, Область цикла

Математика осциллограмм

+, -, ×, ÷, БПФ? FFTrms, Intg, Diff, Sqrt, функция, определяемая пользователем, цифровой фильтр

Хранение сигналов

0003

0003

0003

0003

0003

Интерфейс связи

Хост USB, устройство USB, порт USB для PictBridge, LAN и WIFI (дополнительно)

Частотомер

доступно

0 Батарея

7.4 В, 8000 мАч, 5 часов работы

Размеры (ШxВxГ)

270x191x48? Мм?

Вес устройства

Около 1,7 кг

Технические характеристики мультиметра? Применимы только для 2-канальной модели

Дисплей

Напряжение

Импеданс

Диод

Автоматический выбор диапазона

4 1/2 цифры

мВ: 20.000 мВ — 200,00 мВ
DCV: 2,0000V — 1000,0V
ACV: 2,0000V — 750,0V

ACD: 20,00A ACA: 20,00A

200,00Ω — 100,00MΩ

69

69 √

Micsig TO1104 Plus 100 МГц Планшетный портативный осциллограф с питанием от батареи

Ограничение полосы пропускания 20 МГц, высокие частоты, низкие частоты
Входная муфта постоянного тока, переменного тока, заземление
Входное сопротивление 1 МОм ± 1% || 14.5 пФ ± 3 пФ
Разрешение по вертикали 8 бит
Погрешность усиления постоянного тока < ± 2% (1 МОм)
масштаб по вертикали от 1 мВ / дел до 5 В / дел (1 МОм)
От канала к каналу ≥40 дБ (100: 1)
Диапазон смещения ± 6 дел
Максимальное входное напряжение CAT I 300 В (1 МОм)
Горизонтальная система
Диапазон временной развертки 2 нс / дел ~ 1 ккс / дел
Диапазон временной развертки-14 делений по 14кс
Точность временной развертки ± 20 частей на миллион
Система отбора проб
Режим выборки Частота дискретизации в реальном времени
Пиковая выборка
Частота дискретизации 1G Sa / s
Все сбои выборки в скорости сканирования узкие: один канал 1 нс, двойной
канал 2 нс.четырехканальный 4ns
Максимальная длительность при максимальной частоте дискретизации Частота дискретизации 1 Гвыб / с: 28/14 мс
Частота дискретизации 500 Мвыб / с: 56/28 мс
Частота дискретизации 250 Мвыб / с: 56/28 мс
Среднее значение Среднее значение выборки для N раз
N выбирается из 2, 4, 8, 16, 32, 64, 128, 256
Конверт Огибающая выборки для N раз
N выбирается из 2, 4, 8, 16, 32, 64, 128, 256
Система запуска и декодирования
Режим срабатывания Нормальный, Авто и Покадровый
Пусковая муфта DC, AC, подавление HF (> 50 кГц), отклонение LF (<50 кГц), подавление шума
диапазон удержания от 200 нс до 10 с
Тип спускового крючка
Кромка Положительный, отрицательный или любой наклон на входе любого канала.Связь включает в себя отклонение по постоянному, переменному току, ВЧ, НЧ и шум.
Ширина импульса Запуск по ширине положительных или отрицательных импульсов, <, =, ≠ или внутри / вне заданного периода времени (8 нс ~ 10 с)
Логика Запуск, когда любой логический шаблон каналов становится ложным или остается верным в течение указанного периода времени (8 нс ~ 10 с). Любой вход можно использовать как часы для поиска шаблона на фронте часов. Шаблон (И, ИЛИ, ИЛИ, ИЛИ), указанный для всех входных каналов, определенных как Высокий, Низкий или Неважно
Триггер видео Запуск по всем строкам или отдельным строкам, нечетным / четным или всем полям видеосигналов PAL / 625SECAM, NTSC / 525, 720P, 1080I, 1080P.
Тайм-аут Запуск по событию, которое остается высоким, низким или любым другим в течение указанного периода времени.
Наклон Положительный наклон (Больше чем, ниже, чем в пределах определенного интервала)
Отрицательный наклон (Больше чем, ниже чем, в пределах определенного интервала)
Runt Запуск по импульсу, который пересекает один порог, но не может пересечь второй порог перед повторным пересечением первого. Событие может быть ограничено по времени или по логике.
N-й край Тип кромки: нарастание, спад
Время ожидания: от 16 нс до 4 с
Количество кромок от 1 до 65535
Общие технические условия
Напряжение источника питания от 100 до 240 В переменного тока, 50/60 Гц
Потребляемая мощность < 60 Вт
Предохранитель 12 В постоянного тока, 5 А
Встроенный аккумулятор (дополнительно) 7,4 В, 8000 мАч
Температура При эксплуатации: от 0 ℃ до 45 ℃
При хранении: от -40 ℃ до 60 ℃
Влажность При работе: от 5% до 85%, 25 ℃
При хранении: от 5% до 90%, 25 ℃
Высота В рабочем состоянии: < 3000 м
В нерабочем состоянии: < 12000 м
Размеры Высота: 210 мм, ширина: 250 мм, глубина: 55 мм
Масса 2 канала без покрытия 1040 г
4 канала без покрытия 1125 г

Micsig TO102 | Сенсорный планшетный осциллограф

Возврат и возмещение
Описание права потребителя на период «обдумывания» указано в разделе «Дистанционные соглашения — Права потребителей» Условий обслуживания.

Для всех продуктов из стандартного ассортимента в их оригинальной упаковке, еще нераспечатанных (также применимо для обложек компакт-дисков / программного обеспечения), ISS Group принимает возврат и возмещение в течение четырнадцати (14) дней с даты выставления счета. Для продукта, в котором оригинальная упаковка повреждена или исчезла, где отсутствуют компоненты и / или где продукт использовался, вариант возврата и возмещения не действует. Возврат и возмещение не принимаются для программного обеспечения, файлов изображений или аудиофайлов, печать которых была нарушена (включая технические печати, например серийные номера), или продуктов, заказанных по индивидуальному заказу.По всем запросам на возврат и возврат обращайтесь в отдел обслуживания клиентов ISS Group, посетив веб-сайт LAB eShop. После получения запроса по электронной почте будет отправлен номер RMA, который будет использоваться для возврата товаров. Во всех случаях возврата и возврата покупатель несет ответственность за расходы по доставке.

Обратите внимание, что получение номера RMA не означает, что запрос на возврат был одобрен. Номер RMA действителен в течение четырнадцати (14) дней, в течение которых товар должен быть доставлен на склад ISS Group, указанный в примечании RMA.Для любой обратной доставки стоимость доставки оплачивается покупателем, копия заказа и счета, а также номер RMA должны быть отправлены вместе с товарами. Товар должен быть правильно подготовлен с использованием упаковочного материала, одобренного перевозчиком (например, гофрокартона). Возвраты, поступающие на склад ISS Group в конверте или с использованием внешнего упаковочного материала, не одобренного перевозчиком, будут возвращены без каких-либо действий, поскольку они не могут быть приняты для возврата и возмещения.Если стоимость доставки не была предоплачена или номер RMA или какая-либо необходимая информация и документы отсутствуют, применяется та же процедура.

Возврат и возмещение утверждаются после того, как ISS Group получила товар и провела необходимые проверки, чтобы убедиться, что продукт не имеет дефектов и что все условия, упомянутые выше, были соблюдены.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
