Основная и дополнительная система уравнивания потенциалов: Система уравнивания потенциалов

Проектирование системы уравнивания потенциалов в системе TN

Согласно нормативных документов, в каждом здании должна быть выполнена основная система уравнивания потенциалов. В данной статье будут рассмотрены следующие вопросы:

  1. Основная система уравнивания потенциалов.
  2. Дополнительная система уравнивания потенциалов.
  3. Функциональное заземление.

Основная система уравнивания потенциалов объединяет между собой следующие проводящие части электроустановки:

  • защитный проводник (РЕ-проводник или РЕN-проводник) питающей сети в;
  • заземляющий проводник, присоединенный к повторному заземляющему устройству электроустановки;
  • металлические трубы коммуникаций, входящих в здание;
  • металлические части каркаса здания;
  • металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине PЕ шкафов питания кондиционеров и вентиляторов;
  •  заземляющее устройство систем молниезащиты II и III категорий;
  •  заземляющий проводник функционального (рабочего) заземления.

Все эти проводящие части соединяются между собой на ГЗШ. ГЗШ – главная заземляющая шина электроустановки, которая устанавливается в вводном устройстве здания (ВРУ, ГРЩ). Внутри вводного устройства в качестве ГЗШ следует использовать шину PE. В случае необходимости, например при реконструкции, разрешается устанавливать ГЗШ рядом с вводным устройством здания. ГЗШ может быть медной либо стальной. Сечение отдельно установленной ГЗШ должно быть не менее сечения PEN (PE) питающего проводника.

При наличии в здании несколько обособленных вводов (несколько ВРУ), ГЗШ устанавливается в каждом ВРУ. Эти шины должны соединяться между собой проводником уравнивания потенциалов.

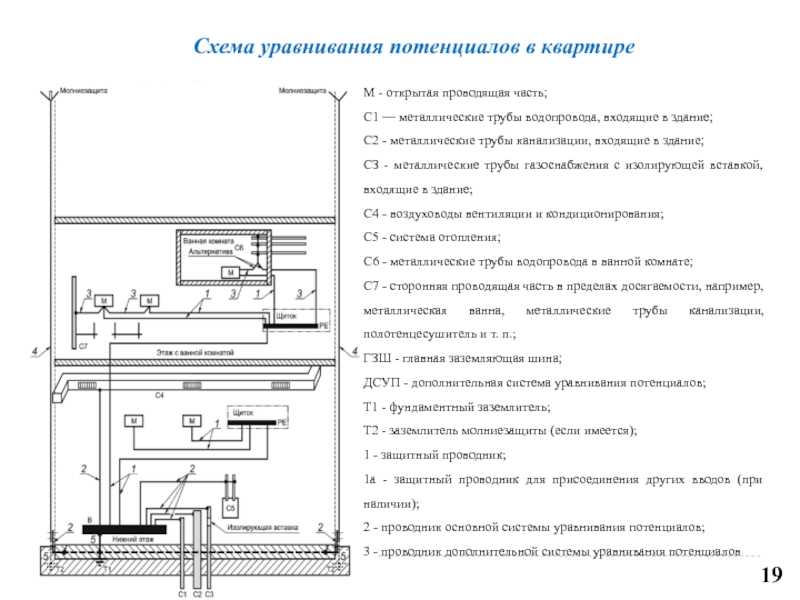

Система уравнивания потенциалов

Повторное заземляющее устройство выполняют двумя вертикальными электродами по 5м, соединенными между собой горизонтальным заземлителем. Диаметра вертикального заземлителя 16мм2. В качестве горизонтального заземлителя и проводника, соединяющего заземлитель повторного заземления с ГЗШ, применяют стальную полосу.

Минимальное сечение полосы 75мм2, минимальная толщина – 4мм. Сопротивление повторного заземлителя не нормируется.

Сечение проводника уравнивания потенциалов выбирается в зависимости от сечения питающего кабеля и должно быть не менее половины сечения питающего кабеля. В любом случае не менее 6мм2 и не более 25мм2 по меди. В основном прокладывают стальную полосу или провод ПВ1, можно одножильный кабель. При использовании провода, для ответвления от магистрали я применяю ответвительные сжимы.

Я никогда не использую в качестве проводников системы уравнивания потенциалов сторонние проводящие части, хотя нормативы допускают. Чтобы было меньше вопросов от экспертизы, проще заложить отдельный проводник.

Дополнительную систему уравнивания потенциалов предусматривают в душевых и ванных комнатах. Для этих целей прокладывают провод ПВ1×2,5мм2 в ПВХ трубе или ПВ1×4мм2 без защиты. Проводник дополнительной системы уравнивания потенциалов присоединяется к квартирному щитку (шина PE) или другому силовому щитку. Таким образом дополнительная система уравнивания потенциалов соединяет все токопроводящие части ванной комнаты с PE шиной квартирного щитка.

При наличии в здании  средств вычислительной техники, в здании должен быть предусмотрен контур информационного (функционального) заземления (ТЕ или FE). Этот контур должен иметь электрическую связь с ГЗШ здания. Проводники функционального заземления выполняют сечением не менее 10мм2 по меди. Сопротивление функционального заземлителя должно быть не более 4 Ом. Лично я всегда использовал провод сечением 25мм2.

Перечень нормативных документов по проектированию системы уравнивания потенциалов:

  1.  ТКП 45-4.04-149-2009. Системы электрооборудования жилых и общественных зданий. Правила проектирования.
  2.  ТКП 339-2011. Электроустановки на напряжение до 750 кВ…
  3.  ПУЭ 7. Правила устройства электроустановок.
Советую почитать:

О системе уравнивания потенциалов

Что это такое?

В промышленных или жилых помещениях находится множество металлических деталей – проводка, сантехника, приборы, станки, вентиляции и многое другое. Данные конструкции являются проводниками электричества в большей или меньшей степени. Дополнительно прибавляется статическое электричество и системы заземления. Чтобы все приборы функционировали нормально и не накапливали напряжение, создается система уравнения потенциалов. Это параллельное соединение всех металлических конструкций в один контур по документированным строительным нормам. Особенную опасность удара электрическим током представляет работа на производствах с повышенной влажностью и душевых. При установке данной системы повышение потенциала будет равномерно увеличивать напряжение в металлоконструкциях, что не приведет к появлению опасного тока.

Риски появления разности потенциалов:

  • Неправильное подключение электрического оборудования
  • Неисправность изоляции проводки/электроприборов
  • Возникновение блуждающих токов
  • Появление статического электричества

Основная система уравнивания потенциалов (ОСУП)

В единый контур объединены такие элементы, как заземлитель, заземляющая шина, вентиляционные короба, металлическая арматура, металлические водопроводные трубы, защита от молнии. Запрещается соединение PE-проводников с N-проводниками и схема соединения должна быть радиальной. Нельзя устанавливать коммутационные аппараты защиты, чтобы соблюдалась непрерывность защитных проводников.

Дополнительная система уравнения потенциалов (ДСУП)

Регулирует уровень напряжения в антеннах, участках с повышенной взрывоопасностью, фонтанах, в помещениях с повышенной влажностью, объектах молниезащиты. Состоит из тех же элементов, что и основная, после установки подключается к основному контуру, руководствуясь правилами ПУЭ.

Нормативные документы:

ПУЭ — Правила устройства электроустановок, считается настольной книгой электрика. Основной документ для проектирования всех типов электроустановок. Для формирования общего контура здания используются выдержки из данного свода правил.

Установка:

Монтаж СУП выполняется при строительстве здания, в готовых строениях это осуществить сложнее. Нельзя подключать дополнительную СУП без заземляющего контура. Данное описание применимо к жилым, офисным и промышленным помещениям. Нужно учесть особенности каждого помещения и уровень шума, влажности и температуры для качественной прокладки общего контура.

1. Для установки нужно подготовить следующие составляющие: клеммную коробку с медной шиной, одножильный медный провод и крепежные системы (болты, хомуты).

2. Нужно составить схему соединения потенциалов для определенного помещения, где будут указано расположение проводов и клеммной коробки и шины.

3. Подготовка и зачистка всех коммуникаций.

4. Каждый элемент подключается отдельно, сечение провода должно быть не менее 2,5 мм для защиты от механического повреждения.

5. Все провода от приборов подводятся к КУП (коробка уравнивания потенциалов). Это основной элемент электрозащиты в помещении, состоит из пластикового корпуса с заземляющей шиной внутри. К коробке подключаются заземленные провода со всех розеток, выключателей и промышленных светодиодных светильников.

6. Затем общий провод от КУП подключается к шине заземления в щитке.

«Айсберг» влагозащищенные:

Отличные промышленные светодиодные светильники производства Viled безопасны для использования в помещениях с повышенной влажностью и содержанием пыли. Например, модель светодиодного светильника «Сеть микропризма», 28 Вт ViLED СС 04-У-С-28-1500.65.15-4-0-65 имеет степень защиты по международной классификации IP65.

При установке на производстве системы уравнивания потенциалов важно проверить все осветительные приборы, розетки на герметичность и изоляцию, иначе установка общего контура не даст должного результата. Простой разъем светодиодного светильника «Сеть микропризма», 28 Вт, изолированные провода сечением 2,5 мм и теплоотводящий пластик корпуса исключают малейшую возможность замыкания проводки.

Предыдущая  полезная статья:  Драйверы для led-светильников

Новая интересная статья: Особенности монтажа уличных светодиодных светильников

Разъемы и кабели для выравнивания потенциалов

  1. Америка
  2. Азия и Ближний Восток
  3. Европа
  4. Африка и Океания

Антигуа и Барбуда  | EN
Аргентина  | EN
Барбадос  | EN
Белиз  | EN
Боливия  | EN
Бразилия | RU | BR
Канада
 | EN
Колумбия  | EN
Куба  | EN

Доминика  | EN
Доминиканская Республика  | EN
Эквадор  | EN
Сальвадор  | EN
Гватемала  | EN
Гайана  | EN
Гондурас  | EN
Ямайка  | EN
Мексика  | EN

Никарагуа  | EN
Панама  | EN
Парагвай  | EN
Перу  | EN
Республика Чили  | EN
Республика Коста-Рика  | EN
Республика Гаити  | EN
Сент-Китс и Невис  | EN
Сент-Люсия  | EN

Сент-Винсент и Гренадины

 | EN
Штат Гренада  | EN
Суринам  | EN
Содружество Багамских Островов  | EN
Тринидад и Тобаго  | EN
США  | EN
Уругвай  | EN
Венесуэла  | EN

Армения  | EN
Азербайджан | EN
Бахрейн  | EN
Бруней-Даруссалам  | EN
Камбоджа | EN
Китай  | RU |简体中文
Восточный Тимор  | EN
Грузия  | EN
САР Гонконг | RU |繁體中文

Индия  | EN
Индонезия  | RU | ID
Япония  | RU | JA
Казахстан  | EN
Корея  | RU | 한국어
Кувейт  | EN
Кыргызстан  | EN
Лаос  | EN
Ливан  | EN

Малайзия | EN
Ближний Восток | EN
Монголия  | EN
Мьянма  | EN
Филиппины  | EN

Катар | EN
Саудовская Аравия  | EN
Сингапур  | EN

Тайвань  | RU |繁體中文
Таджикистан  | EN
Таиланд  | RU | TH
Турция | RU | ТК
Туркменистан  | EN
Объединенные Арабские Эмираты  | EN
Узбекистан  | EN
Вьетнам  | RU | VN

Австрия  | RU | DE
Балканский полуостров  | EN
Беларусь  | EN
Бенилюкс  | RU | Франция | NL
Болгария  | RU | BG
Чехия  | RU | CS
Дания  | EN
Эстония  | EN

Финляндия  | EN
Франция  | RU | Франция
Германия  | RU | DE
Венгрия  | RU | HU
Исландия  | EN
Ирландия  | EN
Италия  | RU | IT
Латвия  | EN

Литва  | EN
Люксембург  | RU | ФР
Молдова

 | EN
Нидерланды  | RU | NL
Норвегия  | EN
Польша  | RU | PL
Португалия  | RU | PT
Россия  | RU | RU

Румыния | RU | RO
Сербия  | RU | SR
Словакия  | RU | SK
Словения  | RU | SL
Испания  | RU | ES
Швеция  | EN
Швейцария  | RU | Германия | FR
Украина  | EN
Великобритания  | EN

Африка | EN
Австралия | EN
Новая Зеландия | EN

ANSI/TIA-607-C: Недавно выпущенная версия стандарта, прошедшего долгий путь

Синди Монстрим, Legrand, Северная Америка стандарт связи и заземления прошел долгий путь. Первоначально названный «Требования к заземлению и соединению коммерческих зданий для телекоммуникаций», стандарт был разработан в ответ на потребность в системе соединения и заземления в телекоммуникационной отрасли. Существовали стандарты, например, из NEC (Национальный электротехнический кодекс) , в котором указаны требования, касающиеся аспектов безопасности при соединении и заземлении систем оборудования. Этого было недостаточно, потому что телекоммуникационным системам требовалась система соединения и заземления для производительности, а не для безопасности, поскольку телекоммуникационные системы работают на гораздо более высоких частотах и ​​низком напряжении.

Наглядный пример многоэтажного большого здания в TIA-607-C, наряду с другими диаграммами в стандарте, также был улучшен. Это было сделано для улучшения как качества, так и интерпретации информации. Более ранние диаграммы привели к неправильному толкованию стандарта. Например, более ранние иллюстрации системы телекоммуникационного соединения и заземления в многоэтажном большом здании привели к тому, что некоторые пользователи поверили, что соединительная магистраль телекоммуникаций (TBB) может быть последовательно соединена между шинами. TBB должен быть непрерывным проводником, а не последовательным или сегментированным каким-либо образом, что ясно показано на новой иллюстрации. ( Графика предоставлена ​​Harger Lighting & Grounding © 2016 )

Развивая эту первую редакцию в 1994 году, а затем являясь совместным стандартом, стандарт 607 был реструктурирован в течение последних двух редакций, чтобы включить множество замечательных информация, включая описания компонентов, требования к конструкции, а также требования к производительности и испытаниям. Редакция C добавила новую информацию и внесла улучшения для уточнения содержания. В этой статье будут рассмотрены эти изменения.

Ключевые изменения

Как и во всех пересмотренных стандартах, ссылки на другие стандарты были обновлены, и были включены дополнения из предыдущей редакции B. Ниже приводится список основных изменений, включенных в редакцию C.

  • Содержание Приложения 1 (внешнее заземление) и Приложения 2 (металлические конструкции) было включено.
  • Термины изменены для согласования с ISO/IEC 30129
  • Добавлен новый раздел для соединения шин в стойку с требованиями к конструкции и установке.
  • Добавлен наглядный пример для одноэтажного большого здания.
  • Добавлены рекомендации по склеиванию соединений для отдельных систем.
  • Другие рекомендации по проектированию и установке был изменен для согласования с ISO/IEC 30129. Эти изменения помогают упростить названия некоторых компонентов, а также сделать их более точными. Например, слово «заземление» заменено на «заземление», так как все, кроме соединения заземляющего проводника телекоммуникаций с заземлением служебного оборудования (силового), является заземляющим. В приведенной выше таблице приведены эти изменения.

    На рис. 1 (стр. 12) показана система соединения и заземления с большинством терминов из таблицы. Это графическое представление похоже на пример многоэтажного большого здания в стандарте ANSI/TIA-607-C.

    Новые разделы для RBB

    Помимо изменения названия, в редакции C добавлены новые разделы в раздел 6 («Компоненты для соединения телекоммуникаций») и 7 («Конструкция») для шин для соединения стоек (RBB). Теперь в разделе компонента сборной шины согласно пункту 6 требуется, чтобы RBB имели минимальную площадь поперечного сечения, равную проводу 6 AWG, и были перечислены.

    Шины заземления стойки (ШЗС) могут быть установлены вертикально или горизонтально. Пример каждого показан здесь. (Графика предоставлена ​​Harger Lightning & Grounding © 2016)

    Пункт 7.4 содержит рекомендации по проектированию и установке шин для соединения в стойку, а также их соединения. На рис. 2 (ниже) показан наглядный пример шинопровода для соединения стоек (RBB). Для БКР не определена конкретная длина, однако в этой секции требуется, чтобы БКР была очищена и обработана антиоксидантом перед креплением каких-либо соединителей к шине. БКР можно устанавливать с горизонтальной или вертикальной ориентацией, как показано на рисунке, с использованием изоляторов, обеспечивающих 0,75 дюйма (19миллиметры) разделения.

    RBB рекомендуются для шкафов и стоек, которые должны поддерживать соединение нескольких единиц оборудования или патч-панелей для экранированных кабелей. При использовании RBB должен быть приклеен к стойке. Соединительный проводник телекоммуникационного оборудования (TEBC) соединяет RBB на стойке/шкафу с первичной или вторичной шиной в распределительном помещении.

    Одноэтажное большое здание

    Многоэтажное здание всегда использовалось для иллюстрации системы телекоммуникационного соединения и заземления. В комитет TIA TR-42.16, отвечающий за этот стандарт, были внесены предложения проиллюстрировать систему склеивания в большом одноэтажном здании.

    Здесь показан пример системы телекоммуникационного соединения и заземления в большом одноэтажном здании, которая была добавлена ​​к TIA-607-C. (Графика предоставлена ​​Harger Lightning & Grounding © 2016)

    На рис. 3 выше наглядно представлена ​​система заземления и соединения телекоммуникаций в большом одноэтажном здании, которое было добавлено к TIA-607-C. Вместо одной распределительной комнаты (например, телекоммуникационной, аппаратной) на первом этаже в большом одноэтажном здании может быть несколько распределительных комнат на первом этаже, что создает горизонтальную топологию связующей магистрали. Шина первичного соединения (PBB) — это шина, которая подключается к заземлению основного сервисного оборудования (силового). Все последующие соединительные шины считаются вторичными соединительными шинами (SBB).

    Рекомендации для отдельно разработанных систем

    Новый раздел 8, Внешнее заземление, был включен из добавления 1 к предыдущей редакции. В нем содержатся дополнительные рекомендации по сопротивлению заземления (минимальные требования выполняются при использовании заземляющего электрода, соответствующего стандарту NFPA 70) и конструкции системы заземляющих электродов. Одно из предложений для ситуаций, в которых оборудование может быть распределено по всему зданию и может быть соединено между собой металлическими звеньями, состоит в том, чтобы добавить контур заземления по периметру здания в дополнение к системе соединения и заземления для лучшего выравнивания потенциалов.

    Пункт «Выравнивание потенциалов» в TIA-607-C содержит рекомендации по проектированию контура заземления по периметру здания. Если имеются отдельные электрические системы, они должны быть подключены к одному заземляющему кольцевому электроду. Концепция проиллюстрирована здесь. (Графика предоставлена ​​Harger Lightning & Grounding © 2016)

    Отдельные системы приводят к тем же потенциальным проблемам с выравниванием. В Потенциальное выравнивание Пункт , TIA-607-C содержит рекомендации по проектированию контура заземления по периметру здания. Если имеются отдельные электрические системы, они должны быть подключены к одному заземляющему кольцевому электроду. Концепция проиллюстрирована на рис. 4 (стр. 14, внизу).

    Дополнительные рекомендации по проектированию

    Третья редакция также включает ряд других рекомендаций по проектированию и установке. Радиус изгиба был добавлен в качестве рекомендации по установке для соединения проводников. Стандарт требует, чтобы проводники на PBB и SBB имели минимальный радиус изгиба 8 дюймов (200 миллиметров). В других местах рекомендуется, чтобы внутренний радиус изгиба был как можно больше и как минимум в 10 раз превышал диаметр соединительного проводника. Во всех случаях минимальный включенный угол 90°. Рисунок 5 (стр. 16, вверху) иллюстрирует радиус изгиба и прилежащий угол.

    Было добавлено уточнение, чтобы подчеркнуть, что магистральные соединительные проводники (BBC) должны быть как минимум того же размера, что и крупнейшая соединительная магистраль телекоммуникаций (TBB), к которой они подключены. Магистральные соединительные проводники используются, когда в многоэтажном здании используются два или более TBB (см. рис. 6, стр. 16, внизу).

    Как показано здесь, магистральные соединительные проводники (BBC) используются, когда в многоэтажном здании используются две или более телекоммуникационных соединительных магистральных линий (TBB). TIA-607-C включает уточнение, в котором подчеркивается, что BBC должен быть как минимум того же размера, что и самый большой TBB. (Графика предоставлена ​​Harger Lightning & Grounding © 2016)

    TBB должны быть соединены вместе с помощью BBC на верхнем этаже, а затем, как минимум, на каждом третьем этаже. То, что BBC имеет меньший проводник, чем TBB, затрудняет систему соединения, например, соединение двух 10-дюймовых водопроводных труб вместе с 8-дюймовой водопроводной трубой.

    По мере развития этого стандарта он постоянно совершенствуется. Изменения, включенные в эту редакцию, помогают упростить и уточнить требования и рекомендации. Важный контент был добавлен, включая два дополнения, термины были согласованы с ISO и упрощены, а диаграммы были улучшены или перерисованы для устранения ошибок толкования. Другие пояснения включают дополнительное требование о том, что коммутационные панели для экранированных кабелей должны быть соединены с системой соединения телекоммуникаций, и что требования по соединению применяются ко всем металлическим телекоммуникационным трассам.

    Радиус изгиба был добавлен в TIA-607-C в качестве руководства по установке для соединения проводников. Стандарт требует, чтобы проводники на шине первичного соединения (PBB) и шине вторичного соединения (SBB) имели минимальный радиус изгиба 8 дюймов (200 мм). Для других мест рекомендуется, чтобы внутренний радиус изгиба был настолько большим, насколько это возможно, но не менее чем в 10 раз больше диаметра соединительного проводника. Во всех случаях требуется минимальный прилежащий угол 90 градусов. (Графика предоставлена ​​Harger Lightning & Grounding © 2016)

    Многие изменения, включенные в эту редакцию, были сделаны на основе материалов, предоставленных комитету. Вклад и участие имеют решающее значение для того, чтобы все стандарты TIA продолжали развиваться по мере развития нашей отрасли.

    Если вы заинтересованы в участии в подкомитетах TIA TR-42, которые отвечают за разработку и поддержание телекоммуникационных стандартов для телекоммуникационной кабельной инфраструктуры в зданиях, принадлежащих пользователям, таких как коммерческие здания, жилые дома, жилые дома, центры обработки данных, промышленные здания. , здравоохранение и т. д., свяжитесь с TIA или с кем-то, кто уже участвует в комитетах, таких как я.

    Синди Монстрим, RCDD/NTS, EE, CPLP, является директором электронного обучения и отдела передачи данных Legrand North America (www.legrand.us) со штаб-квартирой в Нью-Лондоне, штат Коннектикут.
