Основные части рубанка. Строгальный станок: устройство, виды и принцип работы

Как устроен строгальный станок. Каковы основные виды строгальных станков. Как работает строгальный станок. Какие операции можно выполнять на строгальном станке.

Что такое строгальный станок и для чего он используется

Строгальный станок — это металлорежущий станок, предназначенный для обработки плоских поверхностей и пазов с помощью одноточечного режущего инструмента. Основные особенности строгального станка:

• Позволяет снимать большой слой материала за один проход
• Обеспечивает высокую точность обработки
• Используется для черновой и чистовой обработки крупногабаритных деталей
• Может обрабатывать как горизонтальные, так и вертикальные поверхности

Строгальные станки широко применяются в машиностроении для изготовления станин, направляющих, корпусных деталей и других крупных изделий с плоскими поверхностями.

Основные части строгального станка

Конструкция строгального станка включает следующие основные части:

Станина

Станина представляет собой массивную чугунную отливку, служащую основанием станка. На верхней части станины расположены направляющие для перемещения стола.

Стол

Стол — это подвижная часть станка, на которой закрепляется обрабатываемая заготовка. Стол совершает возвратно-поступательное движение по направляющим станины.

Стойки

Стойки представляют собой вертикальные опоры, установленные на станине. По стойкам перемещается поперечина.

Поперечина

Поперечина соединяет стойки и может перемещаться по ним в вертикальном направлении. На поперечине установлена суппортная группа.

Суппортная группа

Суппортная группа включает:

• Вертикальный суппорт
• Горизонтальный суппорт
• Поворотную часть
• Резцедержатель

Суппортная группа обеспечивает подачу и позиционирование режущего инструмента.

Принцип работы строгального станка

Принцип работы строгального станка заключается в следующем:

1. Заготовка закрепляется на столе станка
2. Стол с заготовкой совершает возвратно-поступательное движение
3. Режущий инструмент неподвижно закреплен в суппорте
4. При рабочем ходе стола происходит снятие стружки
5. На обратном ходе инструмент отводится от заготовки
6. После каждого двойного хода стола суппорт с инструментом перемещается на величину подачи

Таким образом, за счет сочетания движений стола и подачи инструмента происходит обработка плоской поверхности заготовки.

Виды строгальных станков

Существуют следующие основные виды строгальных станков:

Продольно-строгальные станки

Предназначены для обработки длинных горизонтальных, вертикальных и наклонных поверхностей. Стол с заготовкой движется относительно неподвижного инструмента.

Поперечно-строгальные станки

Используются для обработки небольших деталей. Инструмент движется относительно неподвижной заготовки.

Долбежные станки

Применяются для обработки внутренних поверхностей, пазов, шпоночных канавок. Инструмент совершает возвратно-поступательное движение.

Протяжные станки

Предназначены для высокопроизводительной обработки внутренних и наружных поверхностей. Многолезвийный инструмент протягивается через заготовку.

Инструменты для строгальных станков

На строгальных станках используются следующие режущие инструменты:

• Проходные резцы — для обработки плоскостей
• Подрезные резцы — для обработки торцов
• Отрезные резцы — для разрезания заготовок
• Фасонные резцы — для обработки фасонных поверхностей
• Расточные резцы — для обработки отверстий

Резцы изготавливаются из быстрорежущих сталей или твердых сплавов. Для повышения стойкости применяются сменные режущие пластины.

Операции, выполняемые на строгальных станках

На строгальных станках можно выполнять следующие операции:

• Строгание горизонтальных поверхностей
• Строгание вертикальных и наклонных поверхностей
• Строгание пазов и канавок
• Строгание фасонных поверхностей
• Разрезание заготовок
• Обработка торцевых поверхностей
• Обработка внутренних поверхностей (долбление)

Строгальные станки обеспечивают высокую точность и качество обработки крупногабаритных деталей.

Преимущества и недостатки строгальных станков

Преимущества строгальных станков:

• Возможность обработки крупногабаритных деталей
• Высокая точность и качество обработки
• Простота наладки и эксплуатации
• Универсальность применения

Недостатки строгальных станков:

• Низкая производительность из-за холостых ходов
• Большие габариты и масса оборудования
• Высокий уровень шума при работе
• Ограниченные возможности автоматизации

Несмотря на недостатки, строгальные станки остаются востребованным оборудованием для обработки крупных корпусных деталей и направляющих.

Современные тенденции в развитии строгальных станков

Основные направления совершенствования строгальных станков:

• Применение систем ЧПУ для управления перемещениями
• Использование линейных приводов для повышения точности
• Внедрение гидростатических направляющих
• Оснащение автоматическими системами смены инструмента
• Интеграция в гибкие производственные системы

Это позволяет повысить производительность, точность и уровень автоматизации строгальных станков.

что это такое, какое у него назначение и для чего он нужен, устройство, виды инструментов по дереву и их названия, чем отличается от фуганка и других

Рубанок – ручной столярный инструмент. Основным его предназначением является снятие поверхностного слоя древесины, удаление излишней шероховатости и придание поверхности заготовки гладкости. Кроме того, рубанок применяют во время художественной резьбы по дереву, для обработки фасок и проделывания в заготовках проточек различной формы.

Содержание

1. Устройство ручного рубанка, а также из каких частей состоит
2. Для чего нужен V-образный паз?
3. Принцип работы
4. Виды рубанков по дереву и их названия
5. Разновидности инструментов для плоского строгания
6. Для фигурного строгания
7. Чем отличается рубанок от фуганка?
8. В чем отличие шерхебеля и рубанка?
9. В чем разница между рубанком и зензубелем?
10. Сейчас читают

Устройство ручного рубанка, а также из каких частей состоит

Со времени своего создания, конструкция рубанка осталась практически неизменна. Основные изменения коснулись материала изготовления основных частей.

Первоначально корпус и другие детали изготавливались исключительно из дерева. В наше время для этого широко применяют различные виды металла и пластика.

Несмотря на это, основными элементами рубанка являются:

• Колодка. Является несущим элементом конструкции. На ее поверхности закреплены основные элементы рубанка;
• Передняя и задняя рукоятка. Предназначены для правильного удержания инструмента в руках пользователя;
• Подошва. Нижняя гладкая часть колодки. Позволяет инструменту скользить по поверхности заготовки;
• Прорезь. Предназначена для установки лезвия ножа и отвода стружки;
• Нож. Рабочий элемент рубанка. С его помощью происходит снятие верхнего слоя древесины. Изготавливается исключительно из металла;
• Зажим и винт. Выполняют роль фиксатора лезвия, направляющего элемента для отведения отходов, а также ножа для разрезания стружки. В некоторых моделях используется клиновой способ фиксации лезвия, известный под названием «ласточкин хвост».

Устройство ручного рубанка

Для чего нужен V-образный паз?

Лезвия рубанков с V-образным пазом предназначены для облегчения снятия фасок с торцов заготовки. Опытные плотники не прибегают к их использованию, а выполняют работы классическим прямым резцом.

Принцип работы

Принцип работы рубанка заключается в снятии верхнего слоя древесины, с помощью жестко зафиксированного в корпусе инструмента, лезвия. Перед началом строгания необходимо провести подготовительные работы, выполнив следующие действия:

1. Совместить и соединить фиксирующим винтом зажим и резец инструмента.
2. Установить резец рубанка в рабочее положение, выдвинув его из прорези на необходимое расстояние. Следует помнить, что край резца должен располагаться параллельно подошве.
3. После установки резца на необходимый вылет, нужно зафиксировать его при помощи зажимной пластины или деревянного клина.
4. Произвести пробный проход рубанком по поверхности заготовки. В случае необходимости произвести дополнительную регулировку лезвия.

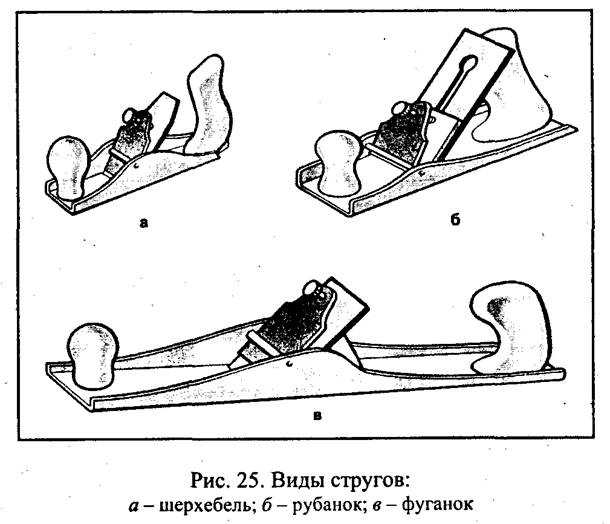

Виды рубанков по дереву и их названия

В зависимости от предназначения и типа установленных лезвий различают рубанки, предназначенные для плоского и фигурного строгания.

Разновидности инструментов для плоского строгания

К данному классу ручных инструментов относятся:

• Одиночный рубанок. Служит для черновой обработки древесины. Позволяет получить чистую и длинную стружку без изломов. При этом на обрабатываемой поверхности образуются сколы и заусеницы;
• Двойной рубанок. Предназначен для черновой обработки поверхности заготовки. В качестве режущего элемента используется прямой резец и стружколом. После прохода остается относительно гладкая поверхность;
• Шерхебель. Предназначен для черновой обработки древесины и придания заготовке необходимой формы. Внешне напоминает одинарный рубанок. Основным отличием является лезвие с закругленными краями расположенное под углом 45° относительно подошвы. Форма резца позволяет снимать до 3 мм древесины за один проход и работать поперек волокон;
• Шлифтик. Предназначен для чистовой обработки поверхности. Одновременное использование резца и стружколома позволяет добиться ровной и гладкой обрабатываемой поверхности. Дополнительная чистота достигается благодаря установке рабочих элементов под углом 50°;
• Фуганок. Инструмент для чистовой обработки. Применяется, как правило, на завершающем этапе столярных работ. Увеличенная длина подошвы и использование двух лезвий позволяют добиться максимальной гладкости обрабатываемой поверхности;
• Цинубель. Инструмент чистовой обработки. Лезвие с бороздами, расположенное под углом 80⁰ позволяет придавать обрабатываемой поверхности шероховатую структуру. Это улучшает ее сцепные свойства, позволяя наносить лак более эффективно.

Для фигурного строгания

Отличительной чертой инструментов для фигурного строгания является лезвие со специфической геометрической формой. Они предназначены для проделывания в заготовках проточек разнообразной геометрической формы. К ним относятся следующие инструменты:

• Зензубель. Благодаря использованию лезвия с тремя режущими кромками применяется при строгании перпендикулярных плоскостей, фальцев и очистке четвертей. Особенности конструкции позволяют изменять угол наклона резца;
• Кантенхобель. Компактный инструмент для чистовой обработки фасок и кромок. Отличительной чертой такого рубанка является двойное лезвие трапециевидной формы. Рабочая поверхность лезвия располагается под углом к обрабатываемой поверхности, позволяя выполнять обработку с последующей минимальной поправкой;
• Шпунтубель. Специализированный рубанок, предназначенный для создания продольных пазов в заготовке. Конструктивной особенностью такого инструмента является наличие двух колодок, соединенных между собой винтами. Ослабление и затягивание винтов позволяет регулировать положение резца на заготовке. Одна из колодок является направляющей, а другая, оснащенная резцом, позволяет выполнять столярные работы;
• Федергубель. Предназначен для чистовой фигурной обработки поверхности заготовки. Также, как и шпунтубель, состоит из двух подвижно соединенных колодок. Основное отличие заключается в режущем элементе. Он состоит из двух параллельно расположенных лезвий, которые в процессе работы позволяют получить продольный шип;
• Калевка. Инструмент, позволяющий получить многоуровневую ступенчатую композицию обрабатываемой поверхности. Подошва такого рубанка полностью повторяет структуру резца, позволяя получить самую разнообразную структуру заготовки. Применяется при обработке карнизов, плинтусов, багетов и дверных откосов;
• Фальцгебель. Узкоспециализированный рубанок для чистового фигурного строгания. Имеет подошву ступенчатой формы и специальный косой резец. Особенности конструкции позволяют эффективно использовать его для зачистки четвертей, а также для формирования полосы по краю заготовки без нанесения предварительной разметки;
• Штап. Предназначен для быстрой и эффективной обработки выпуклых и вогнутых деталей. Кроме того, полукруглая форма подошвы и лезвия позволяет придавать торцам заготовки скругленную форму необходимого диаметра;

Чем отличается рубанок от фуганка?

Рубанок и фуганок принадлежат к одному классу инструментов, и имеют схожую конструкцию. Несмотря на это, между ними существуют некоторые различия, основными из которых являются:

• Предназначение. В силу конструктивных особенностей фуганком быстрее и удобнее обрабатывать заготовки с большой поверхностью;
• Масса и габариты. В отличие от рубанка, фуганок обладает куда более внушительными размерами и соответственно массой;
• Количество резцов. В отличие от рубанка, фуганок оснащается двумя резцами, позволяющими ему более качественно обрабатывать поверхность заготовки.

Рубанок применяется на ранних этапах обработки изделий, при черновой.

Компактные размеры инструмента позволяют выполнить общее выравнивание поверхности древесины. В отличие от него, фуганок имеет более длинную подошву и несколько резцов. В процессе работы это позволяет срезать неровности в нескольких местах одновременно. В результате получается более гладкая и ровная плоскость.

В чем отличие шерхебеля и рубанка?

Внешне похожие инструменты имеют ряд принципиальных отличий:

• Варианты обработки. Рубанок служит для чистовой обработки, а шерхебель для черновой;
• Форма режущей кромки. Каждый из них имеет различную форму режущей поверхности. Лезвие резца рубанка прямоугольное, шерхебеля – скругленное. Эта особенность позволяет производить строгание шерхебелем перпендикулярно волокнам древесины;
• Глубина и ширина строгания. Ширина лезвия рубанка больше, чем у шерхебеля. Однако он проигрывает шерхебелю в глубине обрабатываемой поверхности (3 мм против 2).

В чем разница между рубанком и зензубелем?

Зензубель является одной из разновидностей рубанка. Оба они имеют компактные размеры и предназначены для чистовой обработки древесины. Несмотря на внешнее сходство, их основными отличительными чертами являются:

• Предназначение. Рубанок используется для чистовой обработки поверхностей, зензубель – для обработки пазов и фальцев;
• Размер лезвия. В отличие от рубанка, зензубель имеет более узкое лезвие;
• Количество режущих кромок. Лезвие рубанка имеет одну режущую кромку, зензубель – три. Такое количество обусловлено различием в предназначении инструментов.

Рубанок давно зарекомендовал себя, как простой и надежный инструмент. Он является необходимым инструментом не только при проведении столярных и плотницких работ, но и во время ремонта в квартире или доме. Приобретать весь набор инструмента целесообразно только в случае постоянного проведения столярных работ, например, при изготовлении дверей или мебели. Для бытового использования достаточно иметь несколько основных видов рубанков: классический и фуганок.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Столярный рубанок

Категория: Столярные работы

Столярный рубанок

Древесина состоит из мельчайших частиц — клеток. Клетки настолько малы, что их можно увидеть только па специальном приборе — микроскопе. Микроскоп позволяет во много раз, и даже тысяч раз, увеличивать предметы.

Например, если мы будем рассматривать под микроскопом простой человеческий волос, он покажется нам размером с толстое бревно.

Группа клеток называется тканью древесины. А ткани образуют волокна. Древесина хорошо режется вдоль волокон и хуже поперек.

Вы знаете, что детали из древесины можно отпиливать, обрабатывать напильником, шкуркой и т. д. Но чтобы облегчить себе работу и сделать деталь более точной, необходимо пользоваться специальным инструментом — рубанком.

С помощью рубанка можно срезать слой материала необходимой толщины. Деталь получится гладкой, выстроганной точно по размерам.

Устройство рубанка. Рубанком строгают древесину, поэтому такой инструмент называется строгальным. Столяры пользуются рубанками многих видов (рис. 1). Но устроены все рубанки почти одинаково.

Рубанок (рис. 2) состоит из трех основных частей: колодки, ножа и клина. Нож срезает часть материала заготовки. Нож устанавливают в колодке и закрепляют клином. В рубанке, показанном на рисунке, в передней части колодки есть еще одна деталь — рожок.

За рожок держат инструмент левой рукой при строгании — так удобнее работать.

Нижняя часть колодки рубанка, которая перемещается при работе по поверхности детали, называется подошвой. А в подошве, перед ножом, сделано отверстие — леток. В леток удаляется стружка.

Рис. 1. Основные виды рубанков: а — одинарный с деревянной колодкой; б — одинарный с металлической колодкой; в — двойной с металлической колодкой

Рис. 2. Устройство рубанка

Рис. 3. Правильная хватка рубанка

Рис. 4. Крепление бруска в зажиме верстака

Работа рубанком. Посмотрите на рис. 3. Вот так надо правильно держать инструмент и работать им. Необходимо помнить, что, прежде чем приступить к обработке детали, ее надо обязательно закрепить на верстаке. На рис. 4 показано, как правильно установить брусок в зажимах верстака.

Сначала строгают широкую сторону бруска, а затем узкую. Проверяют выполненную работу так. Прикладывают кромку линейки к обработанной поверхности и смотрят на просвет. Если линейка плотно прилегает к поверхности детали, значит, работа выполнена хорошо. Если же между кромкой линейки и бруском виден зазор (просвет), то поверхность выстрогана неправильно.

Рис. 5. Брусок с заданными размерами

Рис. 6. Контроль поверхности широкой стороны бруска

Рис. 7. Разметка ширины бруска с помощью карандаша и линейки

Рис. 8. Разметка толщины бруска

Вот примерный план работы на изготовление бруска заданных размеров (рис. 5):
1. Выстрогать широкую сторону бруска. Проверить качество работы (рис. 6).

2. Обработать рубанком узкую сторону бруска. Проверить качество работы линейкой и угольником.
3. Разметить с помощью линейки и карандаша ширину бруска (рис. 7). Выстрогать брусок до линий разметки.
4. Таким же образом разметить толщину бруска (рис. 8) и выстрогать до линии разметки.
5. Разметить длину бруска (рис. 9) и отпилить припуск.
6. Проверить размеры сторон бруска линейкой, а прямоугольность сторон —угольником (рис. 10).

Рис. 9. Разметка длины бруска и отпиливание припуска

Рис. 10. Контроль размеров и прямоугольное сторон бруска

Рис. 11. Бруски различной длины, ширины, толщины

Запомни!
1. Обрабатываемая деталь должна быть закреплена в зажимах верстака.
2. При работе держи рубанок двумя руками.
3. Хранят инструмент при работе в лотке верстака, подошвой вниз.

Столярные работы — Столярный рубанок

Детали строгального станка и их типы, работа, механизм

Камаль Двиведи 09 июня 2021 г.

Здравствуйте! друзья, сегодня мы собираемся обсудить строгальный станок, в котором мы будем знать частей строгального станка, типы строгального станка и многое другое.

Наряду с деталями строгального станка мы также узнаем работу строгального станка станки, строгальные инструменты, приспособления для фиксации работ на строгальном станке и т. д.

Работа строгального станка аналогична формовочного станка, с той лишь разницей, что инструмент остается фиксируется, и стол перемещается вперед и назад.

Строгальный станок используется для выполнения тяжелой работы или принимать тяжелые порезы.

Часто использовались планировщики и формирователи выполнять два типа заданий; делать совершенным плоские поверхности и прорези (например, шпоночные пазы).

Планировочные и формовочные станки теперь устарели, так как фрезерные станки выбираются в качестве станков для создания таких рабочие места на своих местах с помощью фрез.

Также используйте игровые автоматы для выполнения подобных операций.

Однако они не были полностью удалены из металлообработки. Мир.

Что такое строгальный станок?

Строгальный станок — это производственный станок, который используется для изготовления плоских поверхности и пазы одноточечными режущими инструментами.

Строгальный станок может удалять большое количество материала за один проход и поддерживать высокую степень точности при не так точно, как шлифовка.

В настоящее время полностью автоматизированы строгальные станки, работающие на станках с ЧПУ.

Части строгального станка

Ниже приведены основные части строгального станка.

• Кровать
• Стол
• Корпус или колонна
• Опора надплечья
• Поперечная рейка
• Инструментальная головка
• Механизм подачи
• Механизм привода стола

На рисунке показаны части строгального станка, подробно описанные ниже.

Кровать

Кровать представляет собой коробку, похожую на отливку, поддерживающую все подвижные части. колонны и машины.

Кровать сделана слегка более чем в два раза превышает длину стола.


По всей его верхней поверхности выполнены прецизионные направляющие, по которым стол слайды.

Таблица

Стол — это часть строгального станка, изготовленная из чугуна хорошего качества, он держится за работу и совершает возвратно-поступательные движения по направляющим станины.

Т-образные пазы сделаны по всей длине  стол так, чтобы ригельные затворы могли быть приспособлены для удержания на них работы или средств работы.

Корпус или колонна

Жилье – прочная вертикальная конструкция как коробка, которая применяется с каждой стороны кровать.

Прецизионные направляющие выполнены на лицевой стороне каждого корпус, по которому поперечина может двигаться вверх и вниз.

Опора перекладины

Это часть строгального станка, которая используется для поддержки обеих боковых стоек или корпуса.

Поперечная рейка

Поперечная рейка представляет собой коробчатую отливку, соединяющую два корпуса.

Поперечный рельс можно перемещать вверх и вниз и прикреплять к любому фиксированному позиция.

Инструментальная головка

Инструментальная головка рубанка аналогична инструментальная головка формирователя.

В инструментальной головке устанавливаются режущие инструменты в соответствии с выполнением операции.

На строгальный станок устанавливаются два типа резцовых головок.

1. Вертикальная головка инструмента
2. Скользящая инструментальная головка

Вертикальная головка инструмента

Вертикальная инструментальная головка установлена ​​на поперечной направляющей, которая перемещается влево и вправо по поперечной направляющей.

Он также может немного двигаться вверх и вниз по поперечной рейке.

Головка скользящего инструмента

Головка скользящего инструмента установлена ​​на корпусе или стойке, которая перемещается вверх и вниз в корпусе или стойке.

Он также может немного перемещаться влево и вправо по корпусу или стойке.

Механизм подачи

Подача в рубанке подается в конце ход вперед или в начале обратный ход.

Корм ​​подается за счет движения инструмент.

Существует два типа каналов.

1. Подача вниз
2. Поперечная подача

Обе эти подачи можно подавать, вращая винты подачи. рукой или силой.

Подача вниз

Подача вниз дается при обработке вертикальной или угловой поверхности, винт подачи вниз головки инструмента вращается и подается вниз.

Поперечная подача

Поперечная подача дается при обработке горизонтальной поверхности заготовки. держись за стол.

Механизм привода стола

Для механизма привода стола быстрый используется механизм возврата.

Следующие методы используются для получения движения при обратном ходе строгального стола и замедленного движения при прямом ходе.

Ниже приведены различные механизмы, используемые для запуска таблицы.

1. Открытая и поперечная ременная передача
2. Реверсивный двигатель постоянного тока
3. Гидравлический привод

Открытая и поперечная ременная передача

Небольшие планировщики руководствуются открытыми и поперечные ремни с помощью быстрых и свободных шкивов.

Но такие планировщики могут работать только в один скорость резания и одна скорость возврата.

Реверсивный двигатель постоянного тока

В реверсивном двигателе постоянного тока используется двигатель, может изменять свою скорость в зависимости от канала Текущий.

Мощность двигателя передается на стойку стола через редуктор и червяк, взаимодействующий со стойкой стола.

Этот метод используется для получения скорости стола В диапазоне.

Гидравлический привод

Механизмы гидропривода фрезы могут быть использованы на строгальных станках с некоторыми модификациями.

Эти приводы также включают таблицу, чтобы отрегулировать длину хода и изменить положение стола.

Эти рубанки не используются для тяжелых работ работы, так как требуемая гидравлическая мощность очень высока и диск не плавный.

После деталей строгального станка теперь мы подробно узнаем типы строгального станка.

Типы строгальных станков

Существуют следующие типы строгальных станков.

• Станок для планирования двойных корпусов
• Открытый строгальный станок
• Строгальный станок для ямы
• Кромко-строгальный станок
• Строгальный станок с разделенным столом

Станок для планирования двойных корпусов

Это наиболее часто используемый планировщик.

Имеет длинное тяжелое основание по всей верхней поверхности, прецизионные направляющие сделаны, на которых стол совершает возвратно-поступательное движение.

Два вертикальных кожуха устанавливаются рядом с центром база.

Инструментальная головка крепится на поперечной рейке.

Инструмент подается вручную или силой в поперечном или вертикальном направлениях.

Открытый боковой строгальный станок

Планировочный станок этого типа имеет только один корпус на одной стороне основания и свисает с корпуса наподобие поперечной консоли.

Эти типы строгальных станков позволяют удерживать крупногабаритные изделия на столе и совершать возвратно-поступательные движения под режущим инструментом.

Строгальный станок для ям

Эти типы строгальных станков отличаются от обычных строгальных станков тем, что их стол фиксируется, и колонна совершает возвратно-поступательное движение с поперечиной на смонтированном горизонтальные направляющие с обеих сторон стола.

Этот тип рубанка подходит для обработки очень больших заготовок.

Станок для строгания кромок или листов

Эти типы строгальных станков полностью отличаются от обычных строгальных станков.

Специально используется для придания квадратной формы или фаски стальной лист, листы, которые используются в сосудах под давлением и судостроительные работы.

Строгальный станок с раздельным столом

Он имеет два столика на кровати, которые могут перемещаться по отдельности или одновременно.

Этот тип дизайна экономит больше времени при постановке задач.

Удерживающие устройства в строгальном станке

Для фиксации используются стандартные зажимные инструменты. большая часть работы или работ на столе строгального станка.

На строгальных станках часто используются следующие удерживающие устройства.

1. Тиски для тяжелых условий эксплуатации
2. Т-образные болты и хомуты
3. Подножки
4. Угловые пластины
5. Домкраты планировщика
6. Центры планирования
7. V-образные блоки

Операции на строгальном станке

Операции на строгальном станке аналогичны операциям, выполняемым на строгальном станке.

Единственная разница в том, что рубанок специально разработан для обработки больших деталей, а строгальный станок может обрабатывать только мелкие детали.

Обычно на строгальном станке выполняются следующие операции.

1. Строгание горизонтальных поверхностей
2. Строгание вертикальных поверхностей
3. Обработка уголков
4. Строгание криволинейных поверхностей
5. Строгание пазов и канавок

Инструменты для рубанка

Все режущие инструменты, используемые на строгальном станке, представляют собой одноточечные режущие инструменты.

Они похожи по форме и углам наклона инструмента на инструменты, часто используемые на токарных станках или фрезерных станках.

Но эти инструменты имеют более тяжелые и большие поперечные сечения, потому что рубанок инструменты должны работать на курсовых подачах во время тяжелого резания, длинных ходов резания.

Инструменты планировщика могут быть цельными, кузнечными или битовыми.

Долота изготавливаются из быстрорежущей стали, стеллита или карбида цементита.

Строгальные инструменты разных размеров, следующее.

1. Инструмент с круглым концом
2. Инструмент с квадратным концом
3. Инструмент с ласточкиным хвостом
4. Инструмент с Т-образным пазом
5. Инструмент для окончательной обработки
6. Инструмент для нарезания шпоночного паза

Скорость резания, подача и глубина резания на строгальном станке

Скорость резки​​

Это скорость, с которой металл режется во время прямой режущий ход.

Выражается в м/мин.

Подача

Это расстояние, на которое перемещается головка инструмента во время каждый ход резания и выражается в мм на двойной ход.

Глубина резания

Толщина металла, разрезаемого за один разрез, измеряется перпендикулярное расстояние между обработанной и необработанной поверхностью и выражается в мм.

Итак, друзья, здесь я обсуждал части строгального станка и их типы, операция.

Надеюсь, вам всем понравился этот пост.

Спасибо.

Детали строгального станка и их функции

Строгальный станок состоит из различных компонентов, которые делают его работу эффективной. Было объяснено, что машина работает аналогично формовочным машинам, но все же имеет некоторые отличия. Было объяснено, что это станок, предназначенный в первую очередь для обработки плоскостей и плоских поверхностей с использованием одноточечного режущего инструмента.

Сегодня мы рассмотрим различные компоненты строгального станка и их функции.

Содержание

• 1 Запчасти для машины планера:
• 2 кровать:
• 3 Таблица:
• 4 Корпус или колонна:
• 5 Крестный рельс:
• 6 Наз. Делиться!

Детали строгального станка:

Ниже указаны детали строгального станка:

Станина:

Кровать в виде ящика из чугуна с поперечными ребрами. Чугун придает детали прочность на сжатие, он очень тяжелый и большой. Все остальные компоненты машины установлены как колонна, а все движущиеся части поддерживаются станиной.

Эта станина оснащена точно выточенными V-образными или плоскими направляющими для плавного скольжения стола. В кровати находится приводной механизм стола, эта кровать в два раза длиннее стола, что позволяет столу скользить по ней.

Прочтите: Все, что вам нужно знать о строгальном станке

Стол:

Стол представляет собой прямоугольный материал, изготовленный из чугуна, с обработанной верхней поверхностью для точного определения места работы. Т-образный паз также предусмотрен по всей длине стола для правильного удержания заготовки. На его поверхности через равные промежутки просверлены отверстия для поддержки тарелок и стопорных штифтов.

Предусмотрено углубление для сбора стружки, а сбоку прорезан паз для зажима реверсивных собачек рубанка в разных положениях. Это видно на каждом конце стола.

Строгальные столы доступны в виде одного или двух отдельных столов, которые устанавливаются на направляющих и могут совершать возвратно-поступательные движения по отдельности или вместе. Кровать имеет гидравлические амортизаторы на конце, чтобы предотвратить перекатывание стола и создать амортизирующий эффект.

Корпус или колонна:

Корпус также представляет собой коробку вертикальной конструкции, закрепленную с каждой стороны кровати. Они также известны как стойки. Эта часть строгального станка имеет сильное оребрение, чтобы выдерживать большие нагрузки во время операций резания. Передняя поверхность каждого корпуса спроектирована таким образом, чтобы точно перемещать поперечную направляющую вверх и вниз, а также содержит двухстороннюю инструментальную головку для скольжения по ней.

В этой колонне находится подъемный винт с поперечной направляющей, а также вертикальный и поперечный винты для головок инструментов. Эти винты управляются силой или рукой.

Поперечная рейка:

Поперечная рейка представляет собой жесткую чугунную деталь, соединяющую два корпуса и обеспечивающую дополнительную жесткость станку. Он предназначен для перемещения вверх и вниз по поверхности корпуса с помощью подъемного винта. Эта часть строгального станка может быть зажата в любом положении, и она параллельна верхней поверхности стола.

Поперечный рельс снабжен точно обработанными направляющими на поверхности. Это позволяет осуществлять поперечную подачу седла инструментальной головки с помощью винта.

Инструментальная головка:

Эта часть строгального станка аналогична детали строгального станка с точки зрения конструкции и работы. Эта инструментальная головка установлена ​​на поперечной направляющей с помощью седла, что позволяет ей перемещаться в поперечном направлении для обеспечения поперечной подачи.
