Основные и дополнительные средства защиты выше 1000в. Основные и дополнительные средства защиты в электроустановках: полный обзор — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие средства защиты применяются в электроустановках до и выше 1000 В. Как классифицируются электрозащитные средства. Какие требования предъявляются к основным и дополнительным средствам защиты.

Содержание

Классификация электрозащитных средств

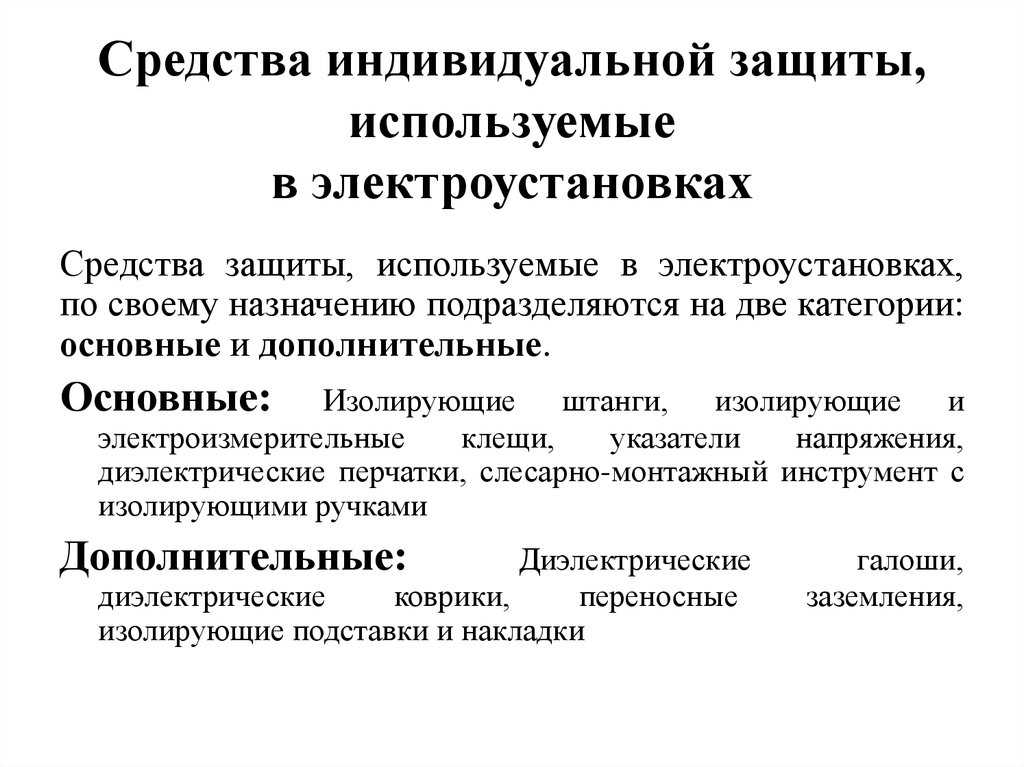

Электрозащитные средства подразделяются на две основные категории:

Основные электрозащитные средства
Дополнительные электрозащитные средства

Основные электрозащитные средства способны длительное время выдерживать рабочее напряжение электроустановки и позволяют прикасаться к токоведущим частям под напряжением. Дополнительные средства защиты сами по себе не могут обеспечить защиту от поражения током при данном напряжении, а применяются совместно с основными электрозащитными средствами.

Основные средства защиты в электроустановках до 1000 В

К основным электрозащитным средствам в электроустановках напряжением до 1000 В относятся:

Изолирующие штанги
Изолирующие и электроизмерительные клещи
Указатели напряжения
Диэлектрические перчатки

Слесарно-монтажный инструмент с изолирующими рукоятками

Эти средства изготавливаются из прочных диэлектрических материалов, обеспечивающих надежную защиту от поражения электрическим током.

Дополнительные средства защиты в электроустановках до 1000 В

В качестве дополнительных электрозащитных средств в электроустановках до 1000 В применяются:

Диэлектрические галоши
Диэлектрические коврики
Изолирующие подставки и накладки
Переносные заземления

Эти средства усиливают защитное действие основных средств, но не могут самостоятельно обеспечить безопасность персонала при контакте с токоведущими частями.

Основные средства защиты в электроустановках выше 1000 В

В электроустановках напряжением выше 1000 В к основным электрозащитным средствам относятся:

Изолирующие штанги
Изолирующие и электроизмерительные клещи
Указатели напряжения
Устройства и приспособления для ремонтных работ

Эти средства обеспечивают возможность безопасного выполнения работ на токоведущих частях высоковольтных электроустановок.

Дополнительные средства защиты в электроустановках выше 1000 В

Дополнительными электрозащитными средствами в электроустановках выше 1000 В являются:

Диэлектрические перчатки и боты
Диэлектрические коврики
Изолирующие подставки и накладки
Индивидуальные экранирующие комплекты
Переносные заземления
Оградительные устройства
Плакаты и знаки безопасности

Эти средства применяются для усиления защиты персонала, работающего в высоковольтных электроустановках.

Требования к электрозащитным средствам

Основные требования, предъявляемые к электрозащитным средствам:

Высокие диэлектрические свойства
Механическая прочность
Стойкость к воздействию окружающей среды
Удобство в эксплуатации
Надежность в работе

Все электрозащитные средства должны периодически подвергаться испытаниям и проверкам в соответствии с нормативными документами.

Правила пользования электрозащитными средствами

При использовании электрозащитных средств необходимо соблюдать следующие основные правила:

Применять средства защиты, соответствующие напряжению электроустановки
Проверять исправность средств защиты перед каждым использованием
Не применять средства с истекшим сроком годности
Хранить средства защиты в специально отведенных местах
Своевременно проводить эксплуатационные испытания средств защиты

Правильное применение электрозащитных средств позволяет существенно снизить риск поражения электрическим током при работе в электроустановках.

Особенности применения некоторых электрозащитных средств

Рассмотрим подробнее особенности применения наиболее распространенных электрозащитных средств:

Диэлектрические перчатки

Диэлектрические перчатки являются основным электрозащитным средством в электроустановках до 1000 В. Они изготавливаются из высококачественной резины и позволяют работать с токоведущими частями под напряжением. Перед применением перчатки необходимо проверить на отсутствие проколов и других повреждений. Срок годности диэлектрических перчаток составляет 6 месяцев.

Изолирующие штанги

Изолирующие штанги применяются для оперативных переключений, наложения заземления, измерений в электроустановках. Они состоят из изолирующей части, ограничительного кольца и рукоятки. При работе со штангой нельзя прикасаться к части, расположенной за ограничительным кольцом.

Указатели напряжения

Указатели напряжения служат для определения наличия или отсутствия напряжения в электроустановках. Перед применением необходимо проверить исправность указателя на заведомо действующей электроустановке. Категорически запрещается пользоваться указателями с истекшим сроком годности.

Порядок и нормы испытаний электрозащитных средств

Все электрозащитные средства должны периодически подвергаться эксплуатационным испытаниям:

Диэлектрические перчатки — 1 раз в 6 месяцев
Указатели напряжения — 1 раз в 12 месяцев
Изолирующие штанги — 1 раз в 24 месяца
Диэлектрические боты — 1 раз в 36 месяцев

При испытаниях проверяется электрическая прочность изоляции путем подачи повышенного напряжения. Средства защиты, не выдержавшие испытания, должны быть изъяты из эксплуатации.

Хранение и учет электрозащитных средств

Электрозащитные средства необходимо хранить в специально отведенных сухих помещениях, защищенных от механических повреждений и воздействия влаги. Каждое находящееся в эксплуатации защитное средство должно иметь инвентарный номер. Учет и контроль состояния электрозащитных средств осуществляет работник, ответственный за электрохозяйство.

Заключение

Правильное применение основных и дополнительных электрозащитных средств является важнейшим условием обеспечения безопасности при эксплуатации электроустановок. Строгое соблюдение требований нормативных документов по испытаниям, хранению и использованию средств защиты позволяет свести к минимуму риск поражения электрическим током и сохранить жизнь и здоровье работников.

Средства защиты работающих в электроустановках | Охрана труда при выполнении ремонтных работ в электроустановках

Електроенергетика мережi, обладнання

Деталі: Категорія: Охорона праці

ремонт
охорона праці
інструкція

Зміст статті

Охрана труда при выполнении ремонтных работ в электроустановках
Технические и организационные мероприятия защиты
Средства защиты работающих в электроустановках
Защитное зануление и защитное отключение
Меры безопасности при отдельных ремонтных работах
Меры безопасности при такелажных работах

Меры пожарной безопасности

Сторінка 3 із 7

Средствами защиты называются средства, использование которых предотвращает или уменьшает воздействие на работающих опасных или вредных производственных факторов.
Электрозащитные средства предназначены для защиты людей от поражения электрическим током, воздействия электрической дуги и электромагнитного поля (рис. 1). К электрозащитным средствам относят:
• изолирующие штанги (оперативные, для наложения заземления, измерительные), изолирующие клещи, электроизмерительные указатели напряжения для фазировки;
• изолирующие устройства и приспособления для ремонтных работ под напряжением свыше 1000 В и слесарно-монтажный инструмент с изолирующими рукоятками для работы в электроустановках напряжением до 1000 В;
• диэлектрические перчатки, боты, галоши, коврики, изолирующие накладки и подставки;
• индивидуальные экранирующие комплекты;

• переносные заземления;
• оградительные устройства и диэлектрические колпаки;
• плакаты и знаки безопасности.
Изолирующие штанги выполняют из прочного и высококачественного диэлектрика. Они состоят из изолированной части, ограничительного кольца и ручки.

Изолирующие клещи состоят из двух частей, каждая из которых имеет изолированную рабочую губку, ограничительное кольцо и ручку-захват.
Токоизмерительные клещи представляют собой переносной трансформатор тока с разъемным сердечником, вторичной обмоткой и амперметром.
Указатель напряжения выше 1000 В — это изолирующая штанга с индикатором напряжения (неоновой лампой или светодиодом). Для напряжения до 500 В используют указатели (токоискатели) типа ТИ-2, УНН-90 или МИН-1 с неоновой лампой в качестве индикатора.
Резиновые диэлектрические перчатки, боты, галоши и коврики изготовляют из высококачественной технической резины.
Изолирующая подставка — деревянный настил размером 0,5 х 0,5 м на опорных изоляторах. Используется для дополнительной изоляции при операциях с предохранителями, разъединителями и т. д.

Рис. 1. Защитные диэлектрические средства:
а — штанги; б — изолирующие клещи; е — токоизмерительиые клещи; г — указатель напряжения выше 1000 В; д — указатель напряжения до 1000 В; е — перчатки; ас — боты; з — галоши; и — коврики; к — изолирующая подставка; л — монтерский инструмент с изолированными рукоятками

Изолирующие рукоятки слесарно-монтажного инструмента должны иметь ограничительный упор и гладкое изоляционное покрытие длиной не менее 10 см.
При работах в электроустановках могут применяться также средства индивидуальной защиты: очки, каски, противогазы, рукавицы, предохранительные пояса и страховочные канаты.

Электрозащитные средства разделяют на основные и дополнительные.
Основные — это электрозащитные средства, изоляция которых длительное время выдерживает рабочее напряжение электроустановок и которые позволяют прикасаться к токоведущим частям, находящимся под напряжением. Поэтому их изготавливают из материалов с устойчивой диэлектрической характеристикой (пластмасса, бакелит, фарфор, эбонит, гетинакс и т.п.).
Дополнительными называются средства для защиты от напряжения прикосновения и напряжения шага, которые сами не могут при данном напряжении обеспечить защиту от поражения током, а применяются вместе с основными электрозащитными средствами.
Классификация электрозащитных средств приведена в табл. 2.

Табл. 2. Электрозащитные средства
Вид электрозащитных средств
Электрозащитные средства, используемые при напряжении электроустановки до 1000 В
Электрозащитные средства, используемые при напряжении электроустановки свыше 1000 В

Основные
Дополнительные
Изолирующие штанги, изолирующие и электроизмерительные клещи, диэлектрические перчатки, слесарно-монтажный инструмент с изолирующими рукоятками, указатели напряжения
Диэлектрические галоши, диэлектрические коврики, изолирующие подставки и накладки, переносные заземления
Изолирующие штанги, изолирующие и электроизмерительные клеши, указатели напряжения и приспособления для ремонтных работ: изолирующие лестницы, площадки, тяги, канаты, корзины телескопических вышек и ДР-
Диэлектрические перчатки, боты, коврики, индивидуальные экранирующие комплекты, изолирующие подставки и накладки, диэлектрические колпаки, переносные заземления, оградительные устройства, плакаты и знаки безопасности

В энергосистеме Беларуси используются новейшие электрозащитные средства, обеспечивающие безопасность труда. С 1994 г. успешно эксплуатируется более 1000 бесконтактных светозвуковых указателей высокого напряжения с самоконтролем на напряжение 6 — 400 кВ типа КД-400 (разработаны и изготовлены в Польше). Такой указатель имеет переключатель диапазонов напряжения (6 — 35, 110 — 220 и 400 кВ.) и поэтому заменяет несколько указателей на разные классы напряжения, которые применялись раньше. Принцип работы основан на регистрации электрического поля, усилении его за счет энергии встроенных аккумуляторов и выдачи ярких световых сигналов (от светодиодов) и звукового сигнала.
На электростанциях, трансформаторных подстанциях и преимущественно в распределительных электрических сетях (6 — 10 кВ) применяются комбинированные указатели высокого напряжения типа УВНК-10Б (разработаны и изготовляются МО «Шанс», Минск), они используются отдельно и вместе с универсальной электроизолирующей штангой типа ШЭУ-10 и др. Работоспособность бесконтактной части таких указателей подтверждается возникновением звукового или светового сигнала (свечение от светодиода красного цвета). Проверка отсутствия напряжения на воздушных линиях электропередачи (ВЛ) (6 — 10 кВ или 35 — 110 кВ) контактным способом с помощью указателя УВНК-ЮБ на штангах ШЭУ производится непосредственно с земли или с телескопических вышек на всех проводах ВЛ с соблюдением безопасных расстояний до проводов этих линий, которые могут оказаться под напряжением.
Вместо указателей УВНФ-10, УВНФ-10 МК и других, не подлежащих восстановлению, можно применять указатели для проверки совпадения фаз в электроустановках (6 — 10 кВ) типа УПСФ 10 (МО «Шанс»). Этот указатель при касании разноименных фаз выдает световой сигнал красного цвета, который виден на расстоянии 7 м даже при ярком освещении.
Кроме этого, в энергосистеме Беларуси применяются новые приборы для определения напряжения:
• бесконтактный индикатор напряжения типа БИН-10 (ОАО «Белэнергоремналадка»), используется оперативным и оперативно-ремонтным персоналом;
• универсальный контактный указатель напряжения типа УНУ-12-400 (Витебский опытно-экспериментальный завод концерна «Белэнерго»), применяется для проверки напряжения от 12 до 400 В переменного тока и в цепях постоянного тока с определением полярности;
• бесконтактный прибор индикации опасного напряжения типа ПИОН (МО «Шанс»), который также можно использовать для определения места расположения скрытой проводки, находящейся под напряжением;
• электрический фонарь — бесконтактный сигнализатор наличия напряжения типа «Шанс-Ф», совмещающий осветительный и звуковой приборы.
Переносные заземления применяют для защиты от ошибочной подачи напряжения на отключенные для ремонтных работ части электроустановок и появления на них наведенного напряжения. Переносное заземление, например ШЗП (рис. 2), состоит из гибких медных проводов 2 для соединения токоведущих частей всех трех фаз электроустановки, провода б, соединяющего их с заземляющим устройством, зажимов 1 для подключения заземления к оборудованию и струбцины 5, соединяющей заземление с заземляющей шиной.
Заземление накладывается с помощью постоянной или съемной штанги, представляющей собой изолированную часть 3, рукоятка которой ограничивается кольцом 4.

Рис. 2. Переносное заземление со штангами ШЗП

Сечение проводов заземления выбирается по термической устойчивости при коротком замыкании. Оно должно быть не менее 25 мм в электроустановках напряжением свыше 1000 В и не менее 16 мм в установках 1000 В и ниже.
