Основные защитные средства в электроустановках: виды, применение, правила безопасности

Какие бывают основные защитные средства в электроустановках. Как правильно применять средства электрозащиты. Какие требования предъявляются к хранению защитных средств. Какие меры безопасности необходимо соблюдать при работе в электроустановках.

Содержание

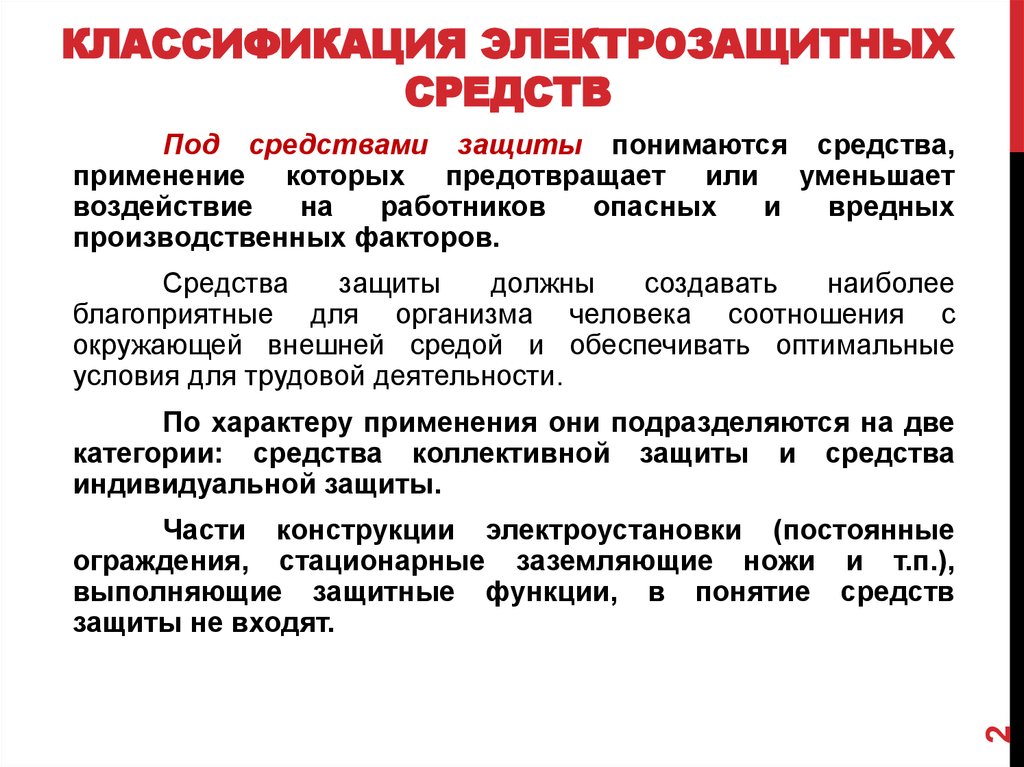

Классификация защитных средств в электроустановках

Защитные средства в электроустановках делятся на две основные категории:

  • Основные защитные средства — способны длительно выдерживать рабочее напряжение электроустановки и позволяют прикасаться к токоведущим частям под напряжением.
  • Дополнительные защитные средства — не обладают достаточной электрической прочностью и применяются совместно с основными средствами защиты.

Также защитные средства различаются по классу напряжения электроустановок:

  • До 1000 В
  • Выше 1000 В

Основные защитные средства в электроустановках до 1000 В

К основным защитным средствам для работы в электроустановках напряжением до 1000 В относятся:


  • Диэлектрические перчатки
  • Изолирующие штанги
  • Изолирующие и электроизмерительные клещи
  • Указатели напряжения
  • Диэлектрические галоши
  • Диэлектрические ковры
  • Изолирующие подставки
  • Инструмент с изолирующими рукоятками

Основные защитные средства в электроустановках выше 1000 В

Для работы в электроустановках напряжением выше 1000 В применяются следующие основные защитные средства:

  • Изолирующие штанги
  • Изолирующие и электроизмерительные клещи
  • Указатели напряжения
  • Устройства и приспособления для ремонтных работ под напряжением выше 1000 В

Правила применения основных защитных средств

При использовании основных средств защиты в электроустановках необходимо соблюдать следующие правила:

  1. Перед применением проверить исправность защитного средства, отсутствие внешних повреждений, загрязнений, срок годности.
  2. Проверить соответствие класса напряжения защитного средства и электроустановки.
  3. Пользоваться штангами и клещами, держась за изолирующую часть до ограничительного кольца.
  4. При работе с указателем напряжения сначала коснуться заведомо находящейся под напряжением токоведущей части.
  5. Не прикасаться к изолирующим частям защитных средств за пределами ограничительного кольца или упора.

Требования к хранению защитных средств

Для обеспечения исправности и готовности к применению защитных средств необходимо соблюдать следующие условия их хранения:


  • Защита от механических повреждений, загрязнения и увлажнения
  • Хранение в закрытых помещениях
  • Хранение в специальных шкафах, на стеллажах, полках
  • Совместное хранение средств защиты из резины и электроизолирующих средств недопустимо
  • Средства защиты из резины хранить в темном помещении при температуре 0-25°C
  • Изолирующие штанги хранить в горизонтальном положении на крючках или в вертикальном положении в стоячках

Сроки и нормы эксплуатационных испытаний защитных средств

Все электрозащитные средства должны периодически подвергаться испытаниям повышенным напряжением. Сроки испытаний составляют:

  • Диэлектрические перчатки — 1 раз в 6 месяцев
  • Указатели напряжения до 1000 В — 1 раз в 12 месяцев
  • Изолирующие штанги до 35 кВ — 1 раз в 24 месяца
  • Изолирующие клещи до 1000 В — 1 раз в 24 месяца
  • Диэлектрические боты — 1 раз в 36 месяцев

Испытания проводятся специализированными лабораториями с выдачей протокола испытаний.

Меры безопасности при работе в электроустановках

При выполнении работ в действующих электроустановках необходимо соблюдать следующие основные меры безопасности:


  1. Оформление наряда-допуска или распоряжения на производство работ
  2. Проведение целевого инструктажа
  3. Выполнение необходимых технических мероприятий (отключения, заземления)
  4. Применение электрозащитных средств в соответствии с характером работ
  5. Соблюдение безопасных расстояний до токоведущих частей
  6. Надзор во время работы
  7. Применение знаков и плакатов безопасности

Строгое соблюдение организационных и технических мероприятий позволяет обеспечить безопасность персонала при работе в электроустановках.

Обучение и проверка знаний персонала по электробезопасности

Для допуска к самостоятельной работе в электроустановках персонал должен пройти:

  • Обучение по охране труда и электробезопасности
  • Проверку знаний норм и правил работы в электроустановках
  • Присвоение соответствующей группы по электробезопасности
  • Дублирование на рабочем месте
  • Стажировку на рабочем месте

Периодическая проверка знаний проводится не реже 1 раза в год. При нарушении правил безопасности работник должен пройти внеочередную проверку знаний.


Первая помощь при поражении электрическим током

Последовательность оказания первой помощи пострадавшему от действия электрического тока:

  1. Освободить пострадавшего от действия тока (отключить электроустановку, оттащить пострадавшего)
  2. Вызвать скорую помощь
  3. Оценить состояние пострадавшего
  4. При отсутствии сознания и пульса начать сердечно-легочную реанимацию
  5. При наличии пульса — придать устойчивое боковое положение
  6. Обработать электрические ожоги
  7. Контролировать состояние до прибытия медиков

Правильные и своевременные действия по оказанию первой помощи позволяют спасти жизнь пострадавшему от поражения электрическим током.


1.2 Основные и дополнительные защитные средства, их назначение, конструкция и правила применения

Электрозащитные средства изолируют человека от токове­дущих или заземленных частей, а также от земли. Они делятся на основные и дополнительные.

Основные электрозащитные средства обладают изоляцией, способной длительно выдерживать рабочее напряжение электроус­тановки и поэтому ими разрешается касаться токоведущих частей, находящихся иод напряжением. К ним относятся:

  • в электроустановках до 1000 В — диэлектрические перчат­ки, изолирующие штанги, изолирующие и электроизмерительные клещи, слесарно-монтажный инструмент с изолирующими рукоят­ками, а также указатели напряжения;

  • в электроустановках выше 1000 В — изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, а также средства для ремонтных работ под напряжением выше 1000 В.

Дополнительные электрозащитные средства обладают изо­ляцией, способной выдержать рабочее напряжение электроуста­новки, и поэтому они не могут самостоятельно защитить человека от поражения током при этом напряжении. Их назначение — усилить защитное (изолирующее) действие основных изолирующих средств, вместе с которыми они должны применяться, причем при использо­вании основных защитных средств достаточно применения одного дополнительного защитного средства.

К дополнительным электрозащитным средствам относятся:

  • в электроустановках до 1000 В — диэлектрические галоши и ковры, а также изолирующие подставки;

  • в электроустановках выше 1000 В — диэлектрические пер­чатки, боты и ковры, а также изолирующие подставки.

Ограждающие защитные средства предназначены для вре­менного ограждения токоведущих частей, к которым возможно слу­чайное прикосновение или приближение на опасное расстояние, а также для предупреждения ошибочных операций с коммутацион­ными аппаратами. К ним относятся: временные переносные ограж­дения — щиты и ограждения-клетки, изолирующие накладки, вре­менные переносные заземления и предупредительные плакаты.

Предохранительные защитные средства предназначены для индивидуальной защиты работающего от световых, тепловых и ме­ханических воздействий, от продуктов горения, от воздействия элек­трического поля, а также от падения с высоты. К ним относятся: защитные очки; специальные рукавицы, изготовленные из трудно-воспламеняемой ткани; защитные каски; противогазы; предохрани­тельные монтерские пояса; страховочные канаты; монтерские когти, а также индивидуальные экранирующие комплекты и переносные экранирующие устройства, защищающие персонал от воздействия электрического поля в электроустановках сверхвысокого напряже­ния промышленной частоты.

Для постоянного надзора за состоянием электрозащитных средств и правильным их хранением на предприятии назначается ответственное лицо из числа инженерно-технических работников, которое должно иметь квалификационную группу по технике безо­пасности не ниже IV (начальник электроцеха, службы эксплуатации подстанций).

Он должен организовать правильное хранение и пе­риодически контролировать исправность электрозащитных средств, а также проводить их испытания в установленные сроки.

Электрозащитные средства, выдаваемые персоналу в индиви­дуальное пользование, учитывают в специальном журнале, в кото­ром записывают дату выдачи, его инвентарный номер, а также в нем должна быть расписка лица, получившего данное средство. Инвен­тарный номер наносится на самом электрозащитном средстве.

Изолирующие электрозащитные средства, изготовленные из бакелита, пластмассы или дерева, хранят в закрытых помещениях в специальных шкафах, в ящиках, на стеллажах отдельно от осталь­ного применяемого инструмента. Они не должны подвергаться дей­ствию солнечных лучей и нагревательных приборов. Недопустимо загрязнение защитных средств различными маслами и растворите­лями, Это особенно относится к изделиям из резины, которая разру­шается под действием нефтепродуктов. Электрозащитные средства из резины следует хранить в сухом отапливаемом темном помеще­нии при температуре 0.

..25 °С. При более высокой температуре ре­зина быстро разрушается, теряет эластичность.

Изолирующие штанги хранят в подвешенном состоянии или установленными в стояках без соприкосновения со стеной помеще­ния. Допускается хранение штанг в горизонтальном положении, но при условии, чтобы не было их прогибания.

Изолирующие клещи хранят на полках или в шкафу, а указа­тели напряжения и электроизмерительные клещи — в футлярах.

В помещении электроподстанции или в электромашинном по­мещении для хранения электрозащитных средств отводится место вблизи входа, которое оборудуется стеллажами, полками, шкафами и приспособлениями для хранения штанг, переносных заземлений, пре­дупредительных плакатов, переносных временных ограждений и др.

В процессе эксплуатации изолирующие средства защиты пе­риодически осматривают и испытывают повышенным напряжением в сроки, предусмотренные Правилами.

Основные электрозащитные средства выше 1000 в

Принципы классификации

В электроустановках предусмотрены основные и дополнительные защитные средства, которые с учетом класса напряжения используются до 1000 В и выше. При эксплуатации оборудования любое средство защиты не может на 100% обеспечить безопасность для работника. К примеру, при нахождении человека вблизи токоведущего устройства существует вероятность случайного касания.

Чтобы предотвратить отрицательное воздействие такого явления, требуется специальная изоляция для инструмента и работника. Еще один пример: случайная подача тока на отключенную сеть, находящуюся на ремонте. Чтобы предотвратить удар тока, используют основные и дополнительные средства защиты в электроустановках.

У каждой группы есть свои характеристики, по которым изделия отличаются друг от друга. К примеру, перчатки, боты и галоши используют с учетом диапазона рабочей температуры, размера. У более сложного устройства параметров больше. Кроме условий эксплуатации и габаритов, для приборов характерны определенные диапазоны параметров сети.

Защита от электрических полей

На втором месте по своей значимости находятся защитные средства от воздействия электрических полей повышенной напряженности. В первую очередь весь персонал, работающий в опасных местах должен пользоваться индивидуальными экранирующими комплектами. Их применение обязательно во время производства работ в открытых распределительных устройствах на потенциале земли и на потенциале воздушных линий электропередачи.

Рабочие должны пользоваться различными переносными и съемными экранирующими устройствами, а также переносным заземлением. На объектах повышенной опасности вывешиваются информационные плакаты, а также запрещающие, предупреждающие, предписывающие и указательные знаки безопасности.

Условия хранения

Кроме правил выбора и эксплуатации, работник обязан знать условия хранения защитных средств. СЗ сохраняют в условиях, обеспечивающих их исправность и возможность последующего применения. К таким условиям специалисты относят:

  • защиту от влаги, грязи, повреждений разного характера;
  • нахождение в закрытом помещении;
  • хранение в специально оборудованном месте.

Эксплуатация электроустановки потенциально опасна для персонала, так как может поразить током. Чтобы предупредить такое явление, рекомендуется применять электрозащитные средства. Они бывают индивидуальными, коллективными, дополнительными и основными. При выборе производится тщательная проверка их внешнего вида, а также соответствия на качество ГОСТа.

Стандартные требования

Рассматриваемые СЗ перед покупкой нужно проверять на соответствие некоторых требований. Изоляционный слой не должен сниматься. Для его нанесения используется прочный влагостойкий материал. Изоляция стержня оканчивается за 10 мм до конца жала.

Кусачки, пассатижи и плоскогубцы должны иметь рукоятки с упорами до 5−10 мм

Если покупаются монтерские ножи, обращается внимание на длину изоляции — более 10 см. На производстве можно использовать диэлектрические перчатки:

  • бесшовные;
  • со швом;
  • 3-х и 5-ти палые.

Их длина — до 350 мм. Лучше покупать перчатки с таким размером, который позволит их надеть на тканевые рукавицы. Ширина защитных перчаток обеспечивает их натягивание на рукава одежды. Перед покупкой изделие проверяется на отсутствие загрязнений и разных повреждений, включая проколы.

В состав защитной обуви входит резиновый верх, рифленая подошва, текстильная подкладка. Высота бот не должна быть меньше 160 мм. Лучше приобретать обувь с отворотами.

Рекомендации специалистов

Выбирая средства электрозащиты, необходимо учитывать некоторые рекомендации профессионалов. Если используется устройство с изолирующей диэлектрической рукояткой, на её конце должно быть кольцо. Приборы, которые работают в сети выше 1000 В, эксплуатируются с рукоятками более 5 мм в высоту. Если напряжение ниже указанного значения, высота рукоятки может равняться 3 мм.

Для него характерны высокие, стабильные механические свойства. Поверхность рукоятки гладкая, без дефектов. Конструктивные особенности не допускают короткого замыкания фазы на землю.

К спецодежде относят специальные комбинезоны, которые должны быть на многих предприятиях. Нитриловые каучуковые перчатки устойчивы к высокой температуре. К ручным изолированным инструментам относят отвертки, кусачки, пассатижи. Их изготавливают в 2-х вариантах:

  • проводящие частично либо полностью покрытые изоляцией;
  • изоляционные с металлическими вставками. или установленными в стояках, не прикасаясь к стене.

    Допускается хранение штанг в горизонтальном положении. При этом исключается возможность их прогиба.

    Изолирующие клещи хранят на специальных полках так, чтобы они не касались стен.

    Указатели напряжения и токоизмерительные клещи должны находиться в футлярах.

    Специальные места для развески (при хранении) переносных заземлений снабжаются номерами в соответствии с номерами на переносных заземлениях.

    Противогазы хранятся в сухих помещениях в специальных чехлах или футлярах.

    Средства защиты, находящиеся в плуатации, размещают в специально отведенных местах как правило, у входа в помещение, а также на щитах управления.

    В местах хранения средств защиты необходимо иметь перечни средств защиты, а также крючки или кронштейны для штанг, клещей, переносных заземлений, плакатов и знаков безопасности, шкафчики, стеллажи для перчаток, бот, галош, диэлектрических ковриков, колпаков, изолирующих накладок и подставок, рукавиц, предохранительных поясов и канатов, защитных очков, противогазов, указателей напряжения и т. д.

    Электрозащитные средства необходимо хранить в ящиках, сумках или чехлах.

    Изолирующие средства и приспособления для работ под напряжением следует содержать в сухом проветриваемом помещении, при перевозке или временном хранении на открытом воздухе их нужно упаковывать в чехлы. Перед применением изолирующие устройства и приспособления протирают сухой ветошыо, во время работы нельзя допускать их увлажнения. Если они отсырели, их просушивают и подвергают внеочередным электрическим испытаниям.

    Основные моменты и термины

    Законодательными актами, регламентами и стандартами введены специальные понятия в данной сфере охраны труда:

    • сиз в электроустановках — специальные средства защиты и обеспечения безопасности, которые регламентированы как внутренними нормами предприятия в зависимости от специфики деятельности, как и общегосударственными нормами обеспечения безопасности труда;
    • нормативная регламентация деятельности в данной сфере. Массив нормативных актов и их перечень, как внутриотраслевого законодательства, так и локальных актов, регулирующих обеспечение безопасности при работе с электричеством;

    Основные средства защиты, которые используются в установках до 1000в без получения специального допуска на объект

    • основные средства защиты в электроустановках до 1000 Вт, набор материалов, которые используются при работе на установках с напряжением менее 1000 Вт. Также присутствуют специальные средства с повышенной защищенностью, которые подлежат применению на оборудовании с повышенным напряжением более 1000 Вт. Определение средства происходит в соответствии с маркировкой продукции;
    • поражение электрическим током или иные негативные последствия при нарушении норм и правил применения специальных защитных возможностей. Поражение током персонала зачастую приводит к тяжелым травмам и стойкой потере здоровья, а также в большинстве случаев к выходу оборудования из строя.

    Важно! Эффективное применение данных средств обеспечивает не только исполнение норм законодательства в данной сфере, но и служит залогом осуществление безопасной трудовой деятельности в организации

    Дополнительные электрозащитные средства до 1000 В

    Дополнительные электрозащитные средства в электроустановках до 1000 (В) необходимы для полной комплектации и защиты электрика. Технические способы защиты от поражения электрическим током включают в себя:

    1. Изолирующая подставка, колпаки, покрытия и накладки. Подставки размещают на полу, там, где будут проходить, работать электрики.
    2. Диэлектрический коврик. Используется, как и подставка. Он более удобен в использовании. Но коврик не подходит, если на полу есть вода. Перед использованием периодически необходимо проводить осмотр и проверку, так как он может быть поврежден.
    3. Изолирующие стеклопластиковые (диэлектрические) стремянки и приставные лестницы.
    4. Диэлектрические галоши.
    5. Штанги для выравнивания и переноса потенциала.

    Размещение стенда для хранения СИЗ в электроустановках

    Специальный стенд для хранения СИЗ в электроустановках является неотъемлемым атрибутом всех современных организаций. В комплектацию входят высококачественные приспособления, призванные минимизировать вероятный ущерб, который может быть нанесён работнику на опасном производстве. Для профессиональных электриков была разработана не только специализированная одежда, но и другие средства защиты.

    Неутешительная статистика

    Экспертами было доказано, что ежегодно от поражения электричеством погибают до 25 тыс. человек. В большинстве случаев основная причина получения электротравм кроется в том, что многие люди не знают механизма физиологического воздействия электротока на организм. Практически каждый второй человек нарушает действующие десятилетиями правила и отказываются применять СИЗ.

    Итоговые последствия от поражения электротоком могут быть самыми разными. К примеру:

    1. Судорожное сокращение мышечного корсета с возможной потерей сознания, но сердечный ритм и дыхание сохраняются.
    2. Наступление клинической смерти.
    3. Резкое сокращение мышц, но человек находится в сознании.
    4. Потеря сознания, что влечёт за собой нарушение дыхания и сердечной деятельности.

    Доктора утверждают, что на состояние человека после поражения током влияют следующие факторы:

    1. Разновидность тока и его частота.
    2. Величина напряжения.
    3. Длительность прохождения тока сквозь тело человека.
    4. Уровень сопротивляемости воздействию напряжения.
    5. Личные физиологические особенности человека.

    Каждый работодатель должен соблюдать основные законодательные нормы, из-за чего необходимо устранить базовые причины получения электротравм на предприятии. Весь персонал должен быть обучен основным правилам обращения с электроприборами. Отдельное внимание нужно уделить наличию приспособлений для индивидуальной защиты, которые предоставляются работникам бесплатно.

    Разновидности средств защиты

    Особую опасность для жизни человека представляет работа в электроустановках. Стенд для СИЗ позволяет обеспечить всех работников необходимыми средствами защиты. В базовый перечень приборов входят высококачественные аппараты, приспособления, фрагменты устройств, защищающих человека от поражения током, электрической дуги, а также негативного воздействия полей электромагнитных излучений высокой напряжённости. Все существующие средства качественной индивидуальной защиты можно условно разделить на 2 категории:

    1. Дополнительные. Изделия и устройства способны обеспечить полноценную защиту человека от негативного воздействия электричества, из-за чего эти средства принято использовать вместе с основными приборами.
    2. Основные. Эти изделия могут справиться с длительным воздействием напряжения, благодаря чему их нужно использовать при проведении запланированных электромонтажных работ. При этом можно отказаться от отключения устройств от сети.

    Все приспособления для индивидуальной защиты обязательно должны храниться в условиях, которые обеспечивают их исправность и пригодность к дальнейшему применению. Изделия должны быть защищены от загрязнений, механических повреждений, а также попадания влаги. СИЗ запрещено хранить в обычных ящиках. К категории дополнительных защитных средств относятся:

    • универсальные диэлектрические коврики;
    • высококачественные сигнализаторы о колебаниях напряжения;
    • диэлектрические калоши/боты;
    • специальные изолирующие подставки, а также различные накладки;
    • диэлектрические колпаки.

    Каждая деталь имеет свои характеристики и предназначение. Существует категория основных средств защиты, которая состоит из следующих элементов:

    1. Прочные изолирующие шланги.
    2. Экранирующие комплекты.
    3. Изолирующие штанги и другие устройства.
    4. Диэлектрические защитные перчатки.
    5. Инструменты изолирующего типа.
    6. Переносной тип заземлений.
    7. Электроизмерительные клещи.

    Все эти детали позволяют защитить человека от поражения электрическим током, благодаря чему все запланированные работы можно выполнять без опаски.

    Действующие нормы

    На законодательном уровне принято соблюдать основные правила обслуживания многофункциональных электроустановок, это касается планового осмотра, восстановления прежней работоспособности, а также многих других аварийных ситуаций. Крайне важно для всех этих манипуляций применять высококачественные защитные средства, а также ручной изолирующий инструмент.

    Для СИЗ следует использовать специальные шкафы, которые должны быть расположены в непосредственной близости к электрическим установкам.

    Если на рабочем объекте возникла чрезвычайная ситуация, без оперативного вмешательства специалистов просто не обойтись, все действия должны быть чёткими и аккуратными, так как паника способна повлечь за собой пренебрежение всеми нормами безопасности. Обслуживающий персонал в это время может чётко следовать указаниям своего начальства либо спасать неподготовленных людей. Современные шкафы для хранения средств индивидуальной защиты позволяют мастерам максимально быстро отыскать все необходимые инструменты.

    Благодаря такому подходу ремонтные работы осуществляются максимально качественно и быстро.

    Специализированные указатели напряжения

    Эти детали принято использовать в электрических устройствах, когда есть необходимость контролировать напряжение на элементах оборудования. Если изначально указатель был укомплектован многофункциональным переключателем величины подаваемого тока, то перед его непосредственной эксплуатацией крайне важно выбрать наиболее подходящий режим работы. Для избежания возникновения чрезвычайных ситуаций следует изучить все функциональные возможности указателя напряжения. Лучше предварительно проверить токоведущие части, которые точно находятся под рабочим напряжением. В противном случае можно задействовать специальные контрольные агрегаты.


    Все манипуляции должны быть выполнены мастером максимально аккуратно, так как нельзя допустить замыкания между фазами или на корпус, который соединён с контуром заземления. При этом необходимо помнить, что некоторые современные указатели обладают эксплуатационными особенностями. Для избежания грубых ошибок необходимо предварительно ознакомиться с прилагаемой к оборудованию инструкцией, где производитель подробно описывает все нюансы.

    Когда напряжение в электроустановке превышает показатель в 1 кВ, понадобятся вспомогательные меры безопасности. К примеру: сигнализатор напряжения, фиксируемый на запястье человека, а также защитная каска, без которой просто не обойтись при работе с токоведущими элементами, подключёнными к напряжению.

    Универсальный переносной тип заземлений

    Это особая категория защитных устройств, которые созданы для обеспечения максимальной безопасности во время манипуляций в электроустановках. Заземляющее изделие принято монтировать на предварительно отсоединённые от напряжения участки агрегата, на которых будут выполняться все необходимые ремонтные работы.

    Высококачественные заземления этого типа чаще всего изготавливаются из гибкого медного кабеля без изоляционного слоя. На обоих концах всегда крепятся струбцины с универсальными диэлектрическими ручками для замыкания фаз и подключения к шине заземления. Отдельного внимания заслуживают заземления для мощных трёхфазных агрегатов, которые отлично объединяют в себе сразу 4 защитных элемента в одной конструкции.

    Качественный монтаж с использованием диэлектрической штанги может быть выполнен благодаря зажимам струбцин. В универсальном трёхфазном заземлителе объединение жил осуществляется за счёт опрессовки, мощных болтов либо сварки. Для работы могут быть задействованы исключительно луженные жилы, которые можно подготовить при помощи тугоплавкого припоя в районе обжима. Фиксация пайкой категорически запрещена, так как при коротком замыкании величина тока слишком высокая и может произойти расплавление покрытия, из-за чего нарушается соединение.

    Кабель и подобранные крепления должны быть предварительно рассчитаны таким образом, чтобы они могли выдержать ток от короткого замыкания. Зажимы должны обеспечить максимально качественный контакт. Монтаж заземления может быть выполнен исключительно на отсоединённый от напряжения участок шин (со стороны подачи тока). На первом этапе монтажных работ при помощи указателя проверяют отсутствие напряжения на шинах. Первым делом зажимы крепятся на нулевую шину, а после этого поочерёдно на каждую фазу.

    Установка зажимов осуществляется изолированной штангой с применением защитных средств, специальных рукавиц, а также резиновых бот. Подготовленное переносное заземление монтируется на шину. Если мастер забыл выполнить проверку наличия напряжения, выполнять установку СИЗ категорически запрещено.

    Демонтаж защитных средств начинают с шин фаз, применяя предварительно изолированные штанги.

    Рекомендации квалифицированных электриков

    Специалистами был составлен перечень основных советов, благодаря которым можно избежать распространённых ошибок. К базовым рекомендациям относятся:

    1. Все изделия для индивидуальной защиты должны быть подвергнуты плановым испытаниям, так как мастер должен быть уверен в их безотказной работоспособности. Именно поэтому перед эксплуатацией нужно сверить с основными документами дату последней проверки.
    2. Специалист должен своевременно осматривать внешний вид СИЗ, чтобы можно было исключить наличие загрязнений, сколов, деформаций или нарушение защитного внешнего покрытия.
    3. На средствах защиты не должно быть капель воды и снега.
    4. Неработоспособное либо повреждённое СИЗ крайне важно не эксплуатировать, а подвергнуть определённым испытаниям.
    5. Все изолирующие приспособления должны храниться в чистом виде. В большей степени это правило касается диэлектрической обуви и специальных перчаток.
    6. Нужно помнить, что каждое средство для индивидуальной защиты предназначено для выполнения определённых задач при определённом напряжении.
    7. Если предстоит работать с напряжением более 1 кВ, в обязательном порядке используются приспособления с защитными ручками, снабжёнными ограничительными кольцами. При выполнении поставленных задач нужно браться за прибор не дальше этих колец, так как специалисты обычно указывают определённое безопасное расстояние до фрагментов, которые находятся под напряжением.

    Чтобы можно было исключить вероятность поражения наёмного работника током в районе замыкания, следует использовать диэлектрические калоши либо боты. Универсальная защитная обувь предназначена для полноценной изоляции специалиста от почвы либо пола внутри здания.

    Перед эксплуатацией её обязательно нужно проверить на отсутствие разрывов, а также других повреждений механического плана.

    В защитной обуви можно передвигаться с особой осторожностью, чтобы случайно не нарушить целостность подошвы. В противном случае существует большой риск поражения сотрудника током. С внешней стороны на ботах либо калошах обязательно должен присутствовать штамп с точной датой последнего испытания и максимальным уровнем напряжения, при котором работник может спокойно выполнять все возложенные на него обязанности.

    СИЗ для электриков и энергетиков

    Электричество – одно из важнейших нововведений 19 го века. Впервые обнаруженный Бенджамином Франклином в 1752 году, электричество было использовано для питания света Томасом Эдисоном в 1870-х годах. С тех пор электричество проникло в большинство домов и предприятий по всему миру. Это привело к увеличению числа тех, кто работает с электрическим током, и к потребности в оборудовании для обеспечения электробезопасности.

    Обслуживание электросети — непростая задача. Сотни тысяч мужчин и женщин работают в коммерческих и жилых помещениях, а также на линиях электропередач и на заводах, чтобы обеспечить доступ к электричеству, которое нам нужно, чтобы управлять нашим миром.

    Несмотря на современное значение электричества, работать с ним может быть очень опасно. Электрики, инженеры и другие лица, работающие в тесном контакте с электрическими токами, должны делать это осторожно, и от них часто требуется носить специальное оборудование для обеспечения электробезопасности.

    Статистика электротравматизма

    В 2019 году было зарегистрировано более 2000 электротравм, приведших к пропуску работы и даже к летальному исходу. Среднее количество дней отсутствия на работе из-за несчастного случая с электричеством составило девять. Пропущенные дни варьировались в зависимости от того, было ли воздействие прямым или косвенным, а также от величины напряжения.

    Почти треть смертельных случаев, связанных с электрическим током, произошла в частных жилых домах, а еще одна треть — в промышленных помещениях. В то время как наибольшая доля травм приходится на строительство, 57% травм приходится на другие отрасли, такие как обслуживание зданий/участков, лесное хозяйство и управление.

    Электрические травмы не различаются по возрасту или продолжительности работы. Наибольший процент пострадавших в результате несчастных случаев с электротоком составляют лица в возрасте 45–54 лет, вторую по величине группу составляют лица в возрасте 25–34 лет. Поражение электрическим током и ожоги являются наиболее распространенными травмами в этих авариях, за которыми следуют падения и рваные раны.

    Средства индивидуальной защиты для электриков

    Средства индивидуальной защиты (СИЗ) можно использовать в самых разных отраслях и на разных работах. Однако некоторые средства индивидуальной защиты лучше подходят для того, чтобы помочь электрикам и энергетикам справиться с опасностями на работе. Ниже приведены некоторые конкретные элементы, подходящие для использования в качестве оборудования для обеспечения электробезопасности.

    Очки

    Диэлектрические защитные очки защищают глаза от электрических дуг, которые могут образоваться при работе с электричеством и тяжелой техникой. Обозначение диэлектрика указывает на то, что очки не содержат металлических частей, которые могут проводить электричество. Помимо электриков, он также может быть полезен сварщикам. Pyramex предлагает различные варианты диэлектрических очков в нескольких категориях, в том числе:

    • Герметичный: Изотоп, Torser
    • Полурама: Flex-Lyte
    • Бескаркасный: Endeavor Plus, TruLock, Fastrac
    • Над зрелищем: захват, захват плюс

    Перчатки

    Поскольку ожоги являются одним из основных видов травм у электриков, на долю которых приходится примерно 25% травм без летального исхода, перчатки являются важным элементом электрозащитного оборудования. Когда возникают ожоги, они обычно поражают руки и предплечья. Перчатки не только защищают от ожогов, но также обеспечивают защиту от порезов и истирания, снижая риск порезов, еще одной распространенной травмы.

    Перчатки сварщиков, такие как GL6001, специально разработаны для тех, кто работает с искрами. Они используют как зернистую, так и расщепленную воловью кожу, а также имеют манжеты с перчатками для дополнительной защиты. Другие перчатки Pyramex, хорошо подходящие для электромонтажников, включают хлопчатобумажные перчатки со шнуром (GL803 и GL804) и некоторые перчатки из микропористого нитрила (GL601 и GL606DPC).

    Защита головы

    Электрики и энергетики часто поднимаются по лестницам и даже на большую высоту для ремонта и осмотра/обслуживания линий электропередач и электропроводки. Надлежащая защита головы важна для снижения риска смертельных падений. Каски, предназначенные для электриков, будут соответствовать стандарту ANSI Class E. В стандарте указано, что эти каски защищают от падающих предметов и снижают риск поражения электрическим током высокого напряжения и ожогов до 20 000 вольт.

    Недавно выпущенная каска Ridgeline XR7 предназначена для рабочих, которые проводят время на высоте. Он не только соответствует ANSI Class E, но и ряду других стандартов безопасности. Другими касками, которые соответствуют классу E, являются каски Ridgeline Cap Style и Full Brim без вентиляции, каски SL Series Cap Style и Full Brim, а также некоторые варианты Sleek Shell серии SL.

    В комплекте с защитой головы также доступны диэлектрические адаптеры. Это позволяет работникам добавлять к своим каскам такие аксессуары, как наушники и лицевые щитки. Адаптеры были особенно важны во время COVID-19пандемии, чтобы добавить покрытия для лица для рабочих, не мешая надлежащему ношению СИЗ.

    Прочее электрооборудование для обеспечения безопасности

    Несмотря на то, что при работе с электричеством это не всегда требуется, иногда могут быть полезны средства защиты органов слуха и hi-vis. Большинство наушников и берушей являются отличными средствами электробезопасности, но следует избегать берушей, обнаруживаемых металлом. Энергетики и электрики на рабочих площадках вблизи проезжей части должны носить светоотражающую одежду, чтобы их могли видеть автомобилисты.

    В то время как надлежащие средства индивидуальной защиты имеют решающее значение для электриков и энергетиков, инструменты торговли, такие как изолированные инструменты, предохранительные выключатели, ремни безопасности и тестеры напряжения, также должны быть частью набора инструментов электробезопасности.

    Приобретение электрооборудования для обеспечения безопасности? Наши специалисты по продажам и обслуживанию клиентов помогут вам выбрать идеальные средства индивидуальной защиты для вашей отрасли и нужд рабочей площадки.

    Основы электробезопасности | EHS

    Ограничитель перенапряжения с защитой от перегрузки по току



    Мы полагаемся на электричество, но иногда недооцениваем его способность вызывать травмы. Даже бытовой ток (120 вольт) может остановить ваше сердце. Персонал UW должен знать об опасностях, связанных с электричеством, таких как поражение электрическим током, пожар и взрыв, и либо устранять, либо контролировать эти опасности.

    Поражение электрическим током

    Поражение электрическим током происходит при прохождении через тело электрического тока. Электричество проходит по замкнутым цепям, и люди, иногда трагически, могут стать частью этой цепи. Когда человек получает удар током, электричество течет между частями тела или через тело к земле. Это может произойти, если кто-то коснется обоих проводов цепи под напряжением, коснется одного провода цепи, стоя незащищенным, или коснется металлической детали, которая оказалась под напряжением.

    Поражение электрическим током относится к травме или смертельной дозе электрической энергии. Электричество также может вызвать сильное сокращение мышц или падение. Тяжесть травмы зависит от величины тока, протекающего через тело, пути тока через тело, продолжительности времени, в течение которого тело остается в цепи, и частоты тока.

    Пожар/Взрыв

    Возгорание от электричества может быть вызвано чрезмерным сопротивлением, выделяющим тепло из любого из следующего:

    • Слишком большой ток, проходящий через проводку, где защита от перегрузки по току не работает или отсутствует
    • Неисправные электрические розетки, приводящие к плохому контакту или искрению
    • Плохое соединение проводки и старая проводка, которая повреждена и не может выдержать нагрузку

    Взрыв может произойти, когда электричество воспламеняет горючую смесь газа или горючей пыли в воздухе. Возможно воспламенение от короткого замыкания или статического заряда.

    Что вам нужно знать

    Основы электробезопасности

    • Не работайте с оголенными проводниками под напряжением 50 вольт и более.
    • Убедитесь, что электрическое оборудование правильно подключено, заземлено и находится в хорошем рабочем состоянии.
    • Удлинители нельзя использовать в качестве постоянной проводки, и их следует снимать после временного использования для работы или мероприятия.
    • Ограничители перенапряжений
    • со встроенными автоматическими выключателями могут использоваться в течение длительного времени и доступны с кабелями длиной три, шесть и 15 футов.
    • Высокоамперное оборудование, такое как обогреватели, переносные кондиционеры и другое оборудование, должно подключаться непосредственно к стационарным настенным розеткам.
    • Не открывайте, не используйте и не вносите изменения в какие-либо электрические системы здания, включая панели автоматических выключателей, если вы не имеете специальной квалификации и не уполномочены на это.
    • Влажная среда может увеличить риск поражения электрическим током.

    Дополнительную информацию об электрических шнурах, включая удлинители и ответвители питания, см. в справочном листе по удлинителям, ограничителям перенапряжения и разветвителям питания.

    Уборка и техническое обслуживание

    • Обеспечьте свободное пространство не менее 30 дюймов перед электрическими панелями, чтобы обеспечить безопасную среду для работников предприятия.
    • Убедитесь, что все распределительные коробки закрыты.

    Что вы можете сделать, чтобы обезопасить себя

    Избегайте деятельности, требующей обучения

    • Работа с открытыми проводниками под напряжением 50 В и более
    • Ремонт или модификация любого электрического оборудования
    • Вскрытие корпуса или снятие защитных ограждений любого оборудования, использующего электричество
    • Использование любых инструментов или счетчика для измерения наличия электричества
    • Сброс сработавшего автоматического выключателя или замена перегоревшего предохранителя

    Для выполнения этих задач обратитесь к квалифицированному специалисту.

    Заземление

    Во избежание поражения электрическим током всегда проверяйте правильность заземления оборудования. Электрическое заземление обеспечивает альтернативный путь для прохождения электричества, а не через человека. Оборудование с заземляющим контактом должно быть подключено к удлинителю с заземлением; заземляющую вилку нельзя отсоединять от оборудования.

    Влажные помещения

    При использовании электричества во влажных или влажных местах, в том числе на открытом воздухе, необходимо использовать прерыватель цепи замыкания на землю (GFCI). GFCI гарантирует, что любой удар электрическим током будет кратковременным. Хотя это болезненно, это не будет фатальным, потому что GFCI создает замыкание на землю или утечку тока.

    Дополнительную информацию об устройствах GFCI можно найти в Информационном бюллетене прерывателя цепи замыкания на землю.

    Блокировка/маркировка

    Когда задачи обслуживания и технического обслуживания связаны с электричеством и электрическим оборудованием, вы должны предотвратить неожиданный запуск оборудования. Более подробная информация о процедурах блокировки/маркировки доступна на странице «Контроль опасной энергии».

    Доступные услуги

    EH&S предоставляет следующие услуги:

    • Консультации по основам электробезопасности
    • Консультации по безопасным методам работы с цепями и частями, находящимися под напряжением, или системами передачи и распределения электроэнергии высокого напряжения
    • Расследование несчастных случаев и травм для информирования и предотвращения повторения

    Обо всех травмах и несчастных случаях, включая те, которые могут быть вызваны электричеством или электрическим оборудованием, необходимо сообщать с помощью Системы онлайн-сообщения об авариях (OARS).

    Дополнительная информация

    Электробезопасность, Basic-Online

    Lockout-Tagout

    • Кодекс пожарной безопасности Сиэтла, глава 6 Строительные службы и системы
    • Электротехнический код Сиэтла

    Глоссарий

    Вспышка дуги (также называемая перекрытием), которая явно отличается от дугового взрыва, является частью дугового замыкания, типа электрического взрыва или разряда, возникающего в результате низкоимпедансного соединения через воздух с землей или другим напряжением фаза в электрической системе. (вики)

    Прерыватель цепи замыкания на землю (GFCI), также называемый прерывателем замыкания на землю (GFI) или устройством защитного отключения (RCD), представляет собой устройство, которое отключает цепь электропитания, когда обнаруживает, что ток течет по непреднамеренному пути, например, через воду или человека. (вики)

    В электротехнике земля – это опорная точка в электрической цепи, от которой измеряются напряжения, общий обратный путь для электрического тока или прямое физическое соединение с землей. (вики)

    Справочные файлы

    Принципы электробезопасности. Электробезопасность

    Электричество ведет себя одинаково независимо от того, в какой стране вы находитесь. Неважно, находитесь ли вы в Америке или Европе, Азии или Африке. Также не имеет значения, являетесь ли вы электриком, научным сотрудником, инженером или даже офисным работником, выполняющим случайный ремонт по дому. Если вы прикоснетесь к опасной части цепи, находящейся под напряжением, ваша жизнь будет в опасности. В этом смысле простое соблюдение местных национальных норм имеет меньшее значение, чем понимание основных принципов электробезопасности. Эта страница, в частности, намеренно написана без каких-либо нормативных или нормативных требований.

    Если вы больше ничего не делаете,

    тогда хоть это сделай!

    Работа с электрическим оборудованием под напряжением может быть чрезвычайно опасной. Большинство установок и ремонтов могут и должны выполняться мертвыми, а не живыми. Это измененное ожидание, которое выросло из признания того, что слишком много рабочих погибло или серьезно пострадало, работая на электрическом оборудовании под напряжением или рядом с ним. Раньше от электриков требовалось выполнять установку и ремонт под напряжением. Уже нет! Мы узнали на собственном горьком опыте, что время, потраченное на то, чтобы должным образом отключить оборудование, чтобы работать в полную силу, не только спасает жизни, но и время и деньги в долгосрочной перспективе. Работодатели, которые просят своих сотрудников сделать текущий ремонт, часто не понимают, какой риск связан с их людьми или их бизнесом. Работа в режиме реального времени должна выполняться только в крайнем случае и там, где работа в режиме реального времени невозможна, например, для некоторых типов тестирования и устранения неполадок.

    Фундаментальный аспект работы с мертвецами, наряду с Принципом №3, заключается в контроле источников опасной энергии. Без надлежащего контроля оборудование может быть непреднамеренно включено, пока люди работают с ним. Это может быть разрушительным. Фундаментальной передовой практикой в ​​​​электробезопасности является блокировка разъединителя или прерывателя навесным замком, чтобы поддерживать изоляцию на протяжении всего времени работы. Этот процесс называется блокировкой или блокировкой/маркировкой (LOTO).

    Многие страны и работодатели имеют высокоразвитые программы контроля опасных источников энергии, которые определяют, когда и как блокировать оборудование. Надежная политика блокировки потребует индивидуальных блокировок для каждого сотрудника и письменных процедур блокировки, когда требуется более одной точки изоляции. Каждый человек несет ответственность за блокировку и защиту своей собственной жизни. И наоборот, работодатель также несет ответственность за реализацию эффективной политики блокировки.

    Опасное напряжение не может быть обнаружено человеческим чутьем, пока не стало слишком поздно. Не полагайтесь на то, что шум исчезнет или погаснет свет. Он еще может быть живым. Также не стоит полагаться на собственные знания. Большинство людей, получивших удар током, удивлены: они были на 100% уверены, что цепь мертва. Тем не менее, они не провели тест для проверки.

    Надлежащий тест на отсутствие напряжения, иногда называемый проверкой нулевого напряжения (ZVV), всегда проводится с помощью контактного мультиметра или аналогичного тестера напряжения. Чтобы убедиться, что счетчик находится в надлежащем рабочем состоянии, его необходимо проверить на заведомо работающем источнике ДО И ПОСЛЕ измерения нулевого напряжения. Это называется процедурой ЖИВОЙ-МЕРТВЫЙ-ЖИВОЙ. Помните, что даже неисправный измеритель может показывать нулевое напряжение, поэтому вы должны доказать, что ваш измеритель работает.

    Электробезопасность требует достаточно глубоких технических знаний. Различные страны и местные администрации определяют квалифицированных по-разному. Это может быть лицензирование, завершение ученичества, формальное образование, обучение на рабочем месте или их комбинация. В конечном счете, важно одно: достаточно ли вы компетентны, чтобы работать с системой, чтобы распознавать опасности? Знаете ли вы, какие части находятся/могут быть под напряжением и на какое напряжение? Можете ли вы распознать, когда что-то не так? Можете ли вы следовать принципиальной схеме, чтобы помочь в поиске и устранении неполадок? Знаете ли вы, как правильно выбрать правильные инструменты и средства индивидуальной защиты (СИЗ), необходимые для выполнения задачи? Наконец, есть ли у вас практический опыт и методы позиционирования тела, чтобы обезопасить себя?

    Специалист с соответствующей квалификацией должен быть в состоянии ответить ДА на эти вопросы и чувствовать себя комфортно при этом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
