Как правильно выполнить электромонтаж в доме. Какие инструменты понадобятся для прокладки проводки. Как выбрать подходящие провода и кабели. Основные правила безопасности при работе с электричеством. Пошаговая инструкция по монтажу электропроводки своими руками.
Основные инструменты и материалы для электромонтажа
Прежде чем приступать к прокладке электропроводки, необходимо подготовить все необходимые инструменты и материалы:
- Отвертки (плоские и крестовые разных размеров)
- Кусачки и плоскогубцы
- Стрипперы для зачистки проводов
- Индикаторная отвертка
- Мультиметр
- Перфоратор или дрель
- Монтажный нож
- Рулетка и карандаш
- Провода и кабели нужного сечения
- Распределительные коробки
- Гофра или кабель-каналы
- Клеммные колодки
- Изолента
Наличие качественного инструмента значительно облегчит и ускорит процесс монтажа проводки. Не стоит экономить на безопасности — используйте только сертифицированные материалы от проверенных производителей.
Выбор проводов и кабелей для электропроводки
Правильный выбор проводов и кабелей — залог надежной и безопасной электросети. При выборе учитывайте следующие факторы:
- Материал жил (медь или алюминий)
- Сечение проводов
- Тип изоляции
- Количество жил
- Максимально допустимый ток
Для внутренней проводки рекомендуется использовать медные провода сечением не менее 1,5 мм² для освещения и 2,5 мм² для розеточных групп. Для мощных потребителей (электроплита, водонагреватель) требуются провода большего сечения.
Наиболее распространенные типы кабелей для бытовой проводки:
- ВВГнг — медный кабель в ПВХ-изоляции
- NYM — медный кабель с двойной изоляцией
- ПУНП — плоский медный кабель для открытой проводки
Основные правила безопасности при электромонтаже
Работа с электричеством требует предельной осторожности и соблюдения мер безопасности:
- Перед началом работ обязательно отключите электричество на вводе в помещение
- Используйте инструменты с изолированными ручками
- Не работайте с электропроводкой в одиночку
- Не выполняйте монтаж на металлических лестницах
- Не прикасайтесь к оголенным проводам и клеммам
- Используйте средства индивидуальной защиты (перчатки, защитные очки)
- Не работайте с электричеством в сырых помещениях
Помните, что любые ошибки при монтаже электропроводки могут привести к короткому замыканию, пожару или поражению током. При отсутствии опыта лучше доверить эту работу профессионалам.

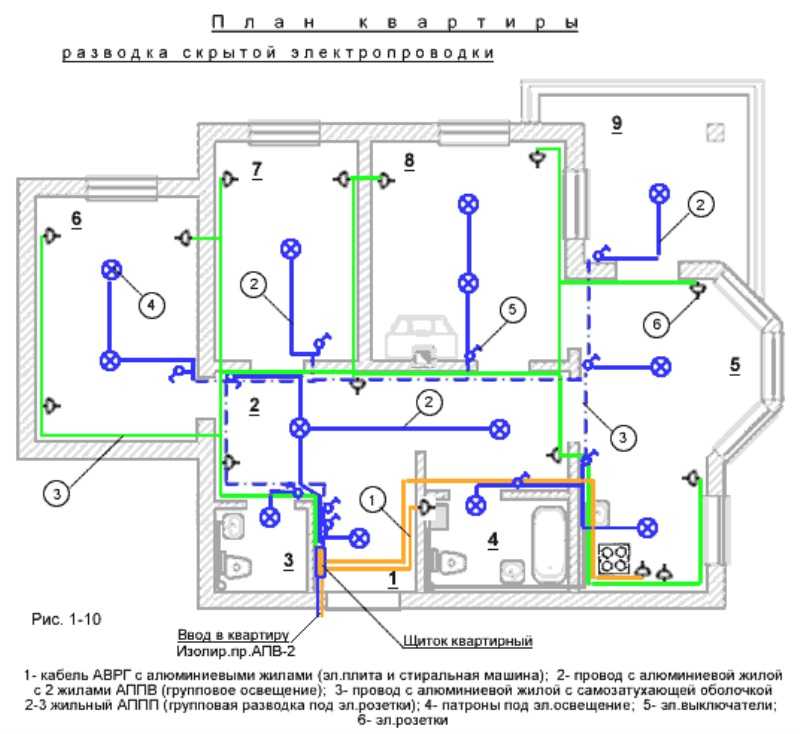

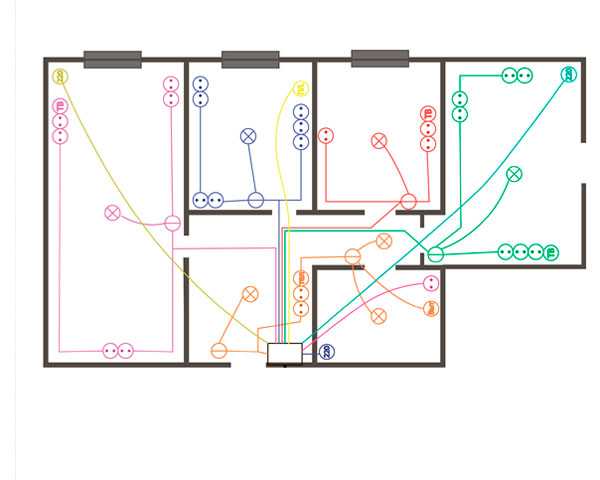

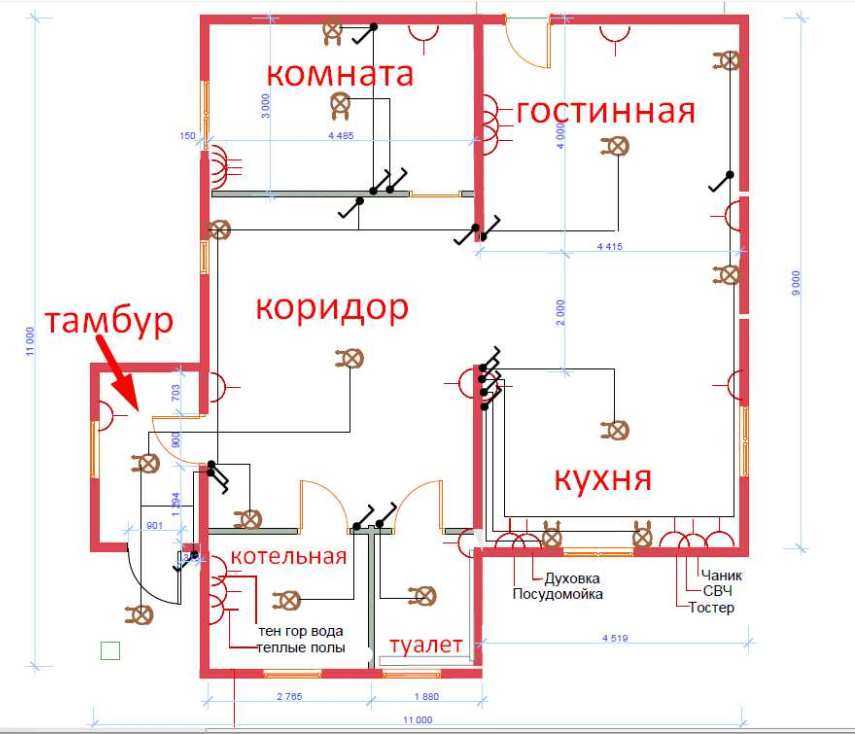

Составление схемы электропроводки
Перед началом монтажа необходимо разработать подробную схему электропроводки. На схеме нужно отметить:
- Расположение распределительного щита
- Места установки розеток, выключателей и светильников
- Трассы прокладки кабелей
- Расположение распределительных коробок
- Группы потребителей
Грамотно составленная схема позволит оптимально распределить нагрузку, минимизировать расход кабеля и упростит монтаж. Учитывайте удобство использования и возможность дальнейшего расширения электросети.

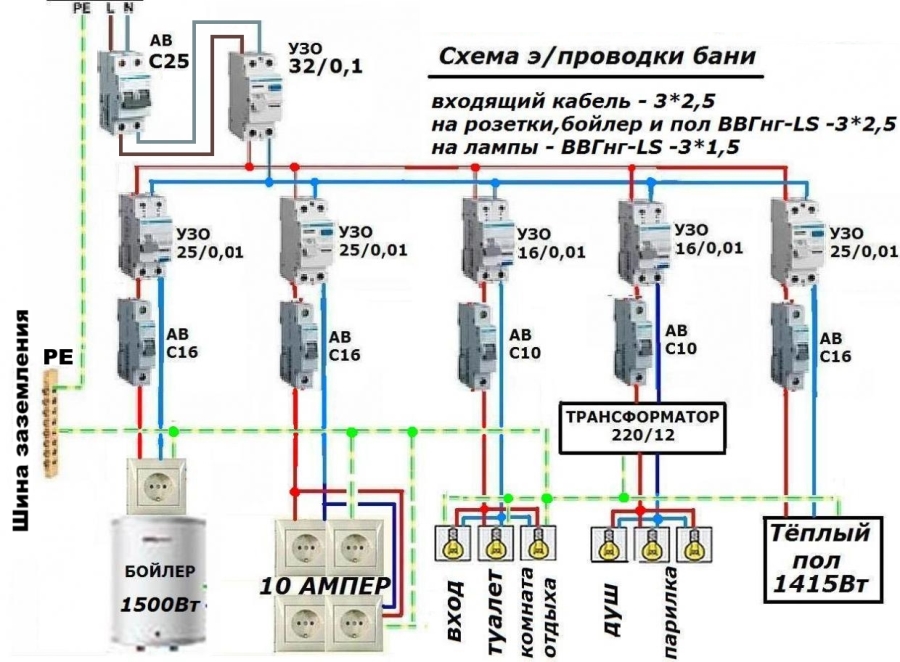

Монтаж распределительного щита
Распределительный щит — сердце домашней электросети. Порядок установки щита:
- Выберите место для установки щита — оно должно быть легкодоступным
- Закрепите щит на стене с помощью анкеров или дюбелей
- Установите вводной автомат, УЗО и автоматические выключатели
- Подключите входящие силовые кабели к вводному автомату
- Разведите отходящие линии по группам потребителей
- Подключите заземляющий проводник
- Промаркируйте все автоматы и кабели
Правильно собранный распределительный щит обеспечит надежную защиту от перегрузок и коротких замыканий. Не экономьте на качестве коммутационной аппаратуры.
Прокладка кабельных трасс
Существует несколько способов прокладки электропроводки в помещении:
- Скрытая проводка в штробах
- Открытая проводка в кабель-каналах
- Проводка в гофрированных трубах за подвесным потолком
- Проводка в полу в гофре или металлорукаве
При скрытой проводке необходимо предварительно выполнить штробление стен. Глубина штробы должна быть не менее 2 см. Открытую проводку монтируют в пластиковых кабель-каналах, закрепленных на поверхности стен.
Независимо от выбранного способа, необходимо соблюдать следующие правила:
- Прокладывайте кабели строго горизонтально или вертикально
- Соблюдайте минимальные радиусы изгиба кабелей
- Не допускайте провисания проводов
- Закрепляйте кабели с шагом 30-40 см
- Не прокладывайте силовые кабели рядом со слаботочными линиями

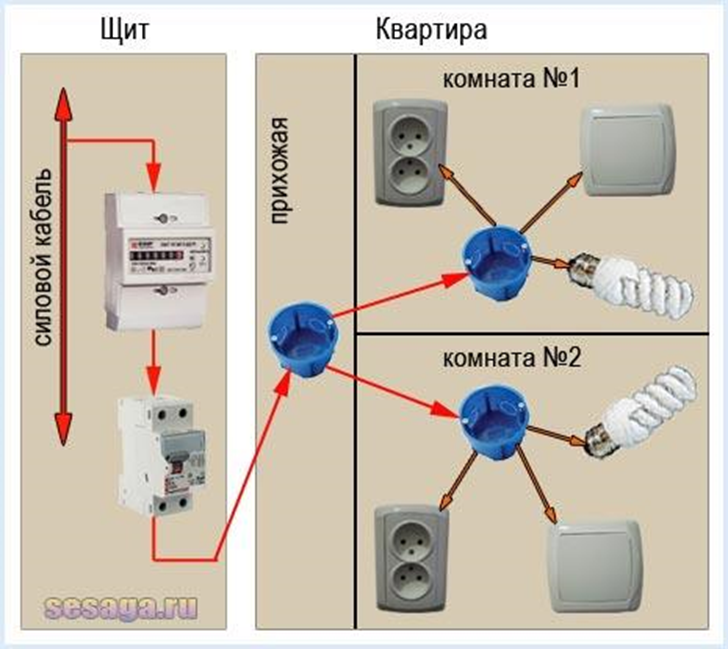

Монтаж распределительных коробок
Распределительные коробки устанавливают в местах разветвления кабельных линий. Порядок монтажа:
- Разметьте места установки коробок согласно схеме
- Просверлите отверстия для крепления коробки
- Закрепите коробку на стене или в нише
- Заведите в коробку все необходимые кабели
- Выполните соединение проводов с помощью клеммников
- Изолируйте все соединения
- Закройте коробку крышкой
Для удобства дальнейшего обслуживания рекомендуется промаркировать все провода в распределительных коробках.
Установка розеток и выключателей
Завершающий этап электромонтажа — установка розеток и выключателей. Порядок действий:
- Разметьте места установки согласно схеме
- Установите монтажные коробки (подрозетники)
- Заведите в коробки необходимые кабели
- Зачистите концы проводов на 10-12 мм
- Подключите провода к клеммам розетки/выключателя
- Закрепите механизм в монтажной коробке
- Установите декоративную рамку
При подключении соблюдайте правильность фазировки. Заземляющий проводник всегда подключается к клемме с соответствующим обозначением.
Проверка и тестирование электропроводки
После завершения монтажа необходимо тщательно проверить всю электропроводку:
- Проверьте надежность всех соединений
- Убедитесь в отсутствии оголенных проводов
- Измерьте сопротивление изоляции мегомметром
- Проверьте правильность подключения УЗО
- Протестируйте работу всех выключателей и розеток
- Измерьте напряжение во всех точках сети
Только после успешного прохождения всех проверок можно подавать напряжение в сеть. При обнаружении любых неисправностей необходимо устранить их до начала эксплуатации.
Заключение
Самостоятельный монтаж электропроводки — сложная и ответственная задача, требующая определенных знаний и навыков. Неправильно выполненная электропроводка может стать причиной серьезных проблем, вплоть до пожара. Если вы не уверены в своих силах, лучше доверить эту работу профессиональным электрикам. Они выполнят монтаж быстро, качественно и с гарантией безопасности.
|
