Как распаять USB OTG кабель. Какие контакты нужны для OTG-функции в Android. Как подключить USB-устройства к смартфону через OTG. Схемы распиновки и назначение контактов micro-USB и USB Type-A для OTG.
Что такое USB OTG и зачем он нужен
USB OTG (On-The-Go) — это технология, позволяющая мобильным устройствам напрямую подключаться к USB-периферии без необходимости использования компьютера. С помощью OTG смартфоны и планшеты на Android могут работать с:
- USB-накопителями (флешки, внешние жесткие диски)
- Клавиатурами и мышами
- Геймпадами
- USB-модемами
- Принтерами
- Аудиокартами и др. USB-устройствами
Для использования OTG необходима поддержка со стороны устройства и специальный OTG-кабель или переходник. Большинство современных Android-смартфонов поддерживают эту функцию.
Распиновка USB OTG кабеля
Стандартный USB OTG кабель имеет на одном конце коннектор micro-USB (подключается к смартфону), а на другом — полноразмерный USB Type-A (для подключения периферии). Рассмотрим распиновку обоих разъемов:
Распиновка micro-USB (к смартфону):
- VCC (+5В) — красный провод
- D- (Data-) — белый провод
- D+ (Data+) — зеленый провод
- ID — не подключен или соединен с GND
- GND (земля) — черный провод
Распиновка USB Type-A (к периферии):
- VCC (+5В) — красный провод
- D- (Data-) — белый провод
- D+ (Data+) — зеленый провод
- GND (земля) — черный провод
Ключевое отличие OTG-кабеля заключается в подключении 4 контакта (ID) micro-USB разъема. В обычных кабелях он не используется, а в OTG соединяется с землей.
Как работает определение OTG-режима
При подключении OTG-кабеля Android-устройство определяет короткое замыкание на 4 контакте (ID) и переключается в режим USB-хоста. После этого оно начинает подавать питание на подключенную периферию и инициализирует с ней обмен данными.
Если ID-контакт не замкнут на землю, смартфон работает как обычное USB-устройство.
Самостоятельное изготовление OTG-кабеля
Чтобы сделать OTG-кабель своими руками, потребуется:
- Обычный USB-кабель с разъемами micro-USB и USB Type-A
- Паяльник и припой
- Термоусадочная трубка
Порядок действий:
- Разберите micro-USB разъем кабеля
- Найдите 4 контакт (ID) и припаяйте к нему короткий провод
- Другой конец провода припаяйте к 5 контакту (GND)
- Заизолируйте место пайки термоусадкой
- Соберите разъем обратно
Теперь кабель будет работать в режиме OTG при подключении к совместимым устройствам.
Использование USB OTG в Android
Большинство современных Android-устройств поддерживают OTG «из коробки». При подключении совместимой периферии система автоматически ее распознает. Однако есть несколько нюансов:
- Некоторые устройства требуют включения OTG в настройках
- Для работы с файловой системой USB-накопителей может потребоваться установка файлового менеджера
- Энергоемкие устройства (например, внешние HDD) могут требовать дополнительного питания
Для проверки поддержки OTG можно воспользоваться специальными приложениями из Google Play, например, USB OTG Checker.
Преимущества использования USB OTG
Технология USB OTG значительно расширяет возможности мобильных устройств:
- Подключение флешек и внешних дисков для расширения памяти
- Использование полноразмерной клавиатуры для удобного набора текста
- Подключение игровых контроллеров для более комфортного геймплея
- Прямая печать фотографий на принтере
- Подключение MIDI-клавиатур для создания музыки
Все это делает смартфоны и планшеты более универсальными устройствами, способными во многих ситуациях заменить полноценный компьютер.
Ограничения USB OTG
При использовании USB OTG следует учитывать некоторые ограничения:
- Повышенный расход заряда аккумулятора при питании периферии
- Невозможность одновременной зарядки устройства и использования OTG
- Ограниченная совместимость со старыми версиями Android
- Не все USB-устройства поддерживаются (например, некоторые веб-камеры)
Кроме того, длительное использование энергоемкой периферии может привести к перегреву смартфона. Поэтому рекомендуется применять активные USB-хабы с внешним питанием при подключении нескольких устройств.
Альтернативы USB OTG
Помимо проводного подключения через USB OTG, существуют и другие способы расширения функциональности мобильных устройств:
- Bluetooth-периферия (клавиатуры, мыши, геймпады)
- Wi-Fi Direct для беспроводной передачи файлов
- Облачные хранилища для расширения памяти
Однако USB OTG остается наиболее универсальным и доступным решением, особенно для работы с накопителями и проводными устройствами ввода.
Заключение
USB OTG значительно расширяет возможности Android-устройств, позволяя подключать различную периферию напрямую. Зная распиновку и принцип работы OTG, можно самостоятельно изготовить необходимые кабели и адаптеры. При этом важно учитывать ограничения технологии и соблюдать меры предосторожности при подключении энергоемких устройств.
V-USB, USB OTG, хост. Cинхронизация ОС с МК AVR.
Всем привет. Итак, друзья, после знакомства в предыдущей статье с намеченным планом построения проекта, мы приступим к реализации изучения расписанных пунктов. А именно рассмотрим способы взаимодействия ОС Android с МК AVR.
Немного напомню, что мы уже рассматривали несколько способов передачи данных: с помощью преобразователя UART—USB на микроконтроллере ATtiny2313 (статья №8), т.е. применение отдельного узла и использование портов TXD/RXD, второй – подключение отдельного WI-FI модуля ESP8266 with AVR. Сегодня же, рассмотрим совсем иной способ, а именно программную библиотеку V-USB (AVR-USB) , которая позволяет получить поддержку протокола USB на микроконтроллерах AVR (семейств Classic, Tiny и Mega компании Atmel), не имеющих аппаратной поддержки данного протокола. Авторство данной библиотеки принадлежит Objective Development. Распространяется по лицензии GNU GPL, а также коммерческой.
Данный интерфейс программный. Скорость ядра МК AVR способно реализовать лишь протокол USB 1.1 на низкой скорости (low-speed) (1,5 Мбит/с, 5 В, 500 мА). Поэтому она рассматривается для низко скоростных устройств ввода – вывода USB HID ( Human Interface Devices — устройства человеко-машинного интерфейса). Сигналы USB (D+ и D-) обрабатываются по алгоритму (на ассемблере) и при определенных частотах ядра, для чего используются кварцевые резонаторы на 12, 15, 16, 16.5 и 20 МГц. Микроконтроллеры, которые имеют PLL (ФАПЧ, фазовую автоподстройку частоты) для генерации тактовой частоты, могут использовать внутренний RC-генератор, при условии калибровки частоты RC-генератора по сигналу SOF (Start Of Frame) протокола USB. Высокоуровневые процедуры и функции библиотеки написаны на языке C. Требования к микроконтроллеру AVR минимальны — минимум 2 кбайта flash и 128 байт RAM.
Из аппаратных ресурсов используется только прерывание по изменению сигнала на выводе (обычно INT0, подсоединенный к сигналу D+ шины USB).
Скачать библиотеку можна по ссылке https://www.obdev.at/products/vusb/download.html. Ниже рисунок примера подключения интерфейса USB к МК.
Как видите схема простая, здесь на сигнальных линиях (D- , D+) стоят два токо ограничителя по 68 Ом, от логической 1. Для падения напряжения (примерно до 3,6 В) применяется 2 диода подключенных в прямом направлении. Подтягивающий резистор 1,5 кОм для генерации напряжения на D- . И внешний кварц на 12 Мгц. Это самый простой способ для реализации данного протокола. Что б не растягивать статью, то разбор данной библиотеки на примере, мы перенесем в следующую.
Итак идем дальше. По схеме наш МК обзавелся USB – портом, то он автоматически становится USB – устройством. Здесь неважно, то ли это простой вариант передачи данных с использование класса коммуникационных устройств USB CDC (communications device class), или USB serial-интерфейс (RS-232 TTL) или тот же USB HID, для подключения к порту USB Android какого-нибудь устройства USB нам понадобится специальный кабель USB OTG в случае проводной передачи.
Стандарт USB OTG (On-The-Go), это — расширение USB 2.0, который используется для подключения различных USB-устройств друг с другом без применения компьютера, таких как мыши и смартфона и др. без установки каких-либо драйверов.
Например фирма Blackview «пиарит» свою новинку 2017г., где при помощи функции OTG из смартфона можно получить своеобразный мини-ПК, подключив к USB-Hab (для подключения нескольких устройств) клавиатуру и мышь.
Что же такое OTG-адаптер – это кабель, на одном конце которого зачастую micro-USB, на другом внешний порт USB. Только устройство подключается к смартфону, он выдаст сообщение на дисплей.
Давайте немного рассмотрим что из себя представляет USB. USB ( Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс для подключения периферийных устройств к вычислительной технике.
Слева на рисунке приведена распиновка. Кабель USB содержит две пары проводов: одну для сигнальных цепей (D+ и D-) и одну пару для схемной земли (GND) и подачи питания +5 В (Vbus).
Добавим несколько слов, что USB различается по типу коннектора:
А — Активное. Питающее устрйство. Хост.
В- пассивное, подключаемое устройство.
По «полу» коннектора:
M (male) – штекер , папа
F (female) -гнездо, мама
Размер коннектора:
— Без индекса
— mini
— micro
Для поддержки OTG разъёмы mini и micro содержат 5 контактов:
1. Красный VBUS.
2. Белый D- .
3. Зелёный D+.
4. ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG».
5. Чёрный GND.
Кроме прочего, в кабеле содержится (правда, не всегда) оголенный провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.
При подключении через USB OTG ранг устройства (ведущий или ведомый) определяется наличием или, соответственно, отсутствием перемычки между контактами 4 (ID) и 5 (Ground) в штекере соединительного кабеля. . В обычном (не OTG-шном) дата — кабеле к 4-у контакту штекера micro ничего не припаяно вообще.
Этот штекер называется USB-BM micro. Если добраться до четвёртого контакта и соединить его перемычкой с проводом GND. После этой переделки штекер переименовывается в USB-AM micro Если же этой перемычки аппарат «не увидит», он сам будет выполнять роль пассивного устройства и всякие ваши флешки будет игнорировать.
В USB OTG кабеле такая перемычка устанавливается на стороне ведущего (Тип А) устройства. Ниже, справа рисунок с размерами коннектора, справа с перемычками
Т.е. как Вы понимаете кабель можна купить либо сделать самому.
Промежуточное звено мы рассмотрели. Едим дальше. Хост (от англ. host — «хозяин, принимающий гостей») — любое устройство, предоставляющее сервисы формата «клиент-сервер» в режиме сервера по каким-либо интерфейсам и уникально определённое на этих интерфейсах. В более частном случае под хостом могут понимать любой компьютер, сервер, подключённый к локальной или глобальной сети.
В будущем мы планируем использовать хост для данного firmware.
Хост работает на Windows, Linux, FreeBSD и Android. На последней мы и остановимся. Передача данных в USB HID устрйство поддерживает иерархия Java классов.
В Android Поддержка устройств USB (реализация хоста USB) появилась в Android начиная с версии Android 3.1.x (API Level 12 или выше). Более старые системы не поддерживают режим хоста USB, т. е. они принципиально неспособны опознавать USB-устройства и работать с ними. Кроме того, аппаратура в Android должна поддерживать стандарт OTG (в настоящее время такая поддержка есть почти во всех современных телефонах и планшетах).
Для подключения к Android, у которых нет на корпусе коннектора Type A Female (это обычное дело, если у Вас не планшет, а телефон или смартфон Android), потребуется переходник Android OTG micro usb cable.
Для управления устройством USB в Android всегда используются классы UsbManager, UsbDevice, UsbInterface, UsbEndpoint, UsbDeviceConnection, которые хорошо документированы и просты в применении. Разбор программы на java на примере мы также перенесем в отдельную статью.
На этом мы сегодня и остановимся. Всем пока.

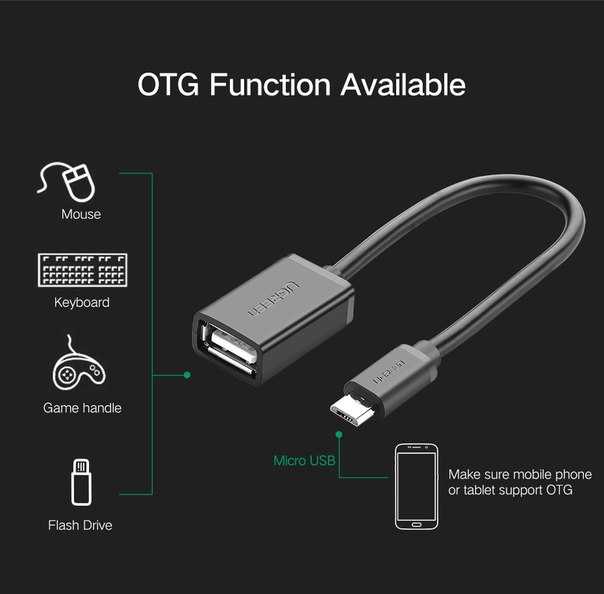

Весьма полезный адаптер/переходник microUSB -> USB OTG
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о весьма полезном адаптере/переходнике microUSB -> USB OTG, позволяющем подключать огромное количество всевозможных устройств напрямую к планшету или смартфону, поддерживающему технологию OTG. Переходник очень полезен в быту, а также в различных поездках, поскольку без особых проблем позволяет подключать множество устройств к различным гаджетам. Кто заинтересовался, милости прошу под кат…
Общий вид адаптера/переходника:
Внешний вид:
Адаптер/переходник microUSB -> USB OTG поставляется в простом антистатическом пакетике:
Он выполнен в довольно прочном пластиковом корпусе:
В спецификациях USB OTG нет поддержки USB 3.0, поэтому скорость передачи ограничена второй ревизией шины и USB разъем имеет лишь 4 контакта:
Контакты в гнезде позолочены (покрыты нитридом титана) для защиты от окисления.
По схематическому устройству все довольно просто – замкнуты лишь 4 и 5 ножки между собой в разъеме microUSB:
Это позволяет дать команду устройству, что подключено устройство. Специальная OTG микросхема, расположенная внутри гаджета, переключает работу контроллера, подавая повышенное питание (5V) на крайние выходные пины гнезда. Тем самым, на выходе появляется напряжение, необходимое для работы подключенных устройств (флеш-накопители, карты памяти, БТ передатчики, модемы и т.д.).
Размеры адаптера небольшие. Сравнение с коробком спичек и тысячной банкнотой:
Для примера, возьмем флеш-накопитель Eaget U66, емкостью 16ГБ:
В подключенном виде, это «хозяйство» выглядит следующим образом:
Как можно заметить по фото, флешка корректно определилась системой. Теперь нет необходимости перекидывать видеофильмы или музыку на внутренний накопитель. Достаточно лишь взять данный переходник с собой в дорогу.
Единственное, что хотелось бы отметить, практический потолок скорости передачи по USB 2.
0 – 35МБ/с, но узким местом вполне может быть контроллер накопителя или гаджета. Также, при активизации режима OTG, дополнительно расходуется энергия, ведь внутри устройства (смартфон или планшет) стоит специальный повышающий преобразователь, который повышает текущее напряжение на аккумуляторе (3,4V – 4,4V) до 5V. Все это требует дополнительного расхода энергии, поэтому при таком подключении автономность устройства снижается, в зависимости от аппетитов подключенного накопителя или устройства.
Какие устройства можно подключить с помощью этого адаптера/переходника:
— Флеш-накопители aka флешки
— Картридеры
— Маломощные внешние накопители aka винчестеры (возможно, понадобится доп.питание)
— USB хабы для одновременного подключения нескольких устройств, например мышь и клавиатура
— Геймпады
— Колонки
— Гарнитуру
— USB камеру или фотоаппараты в режиме накопителя
— Принтеры для отправки им документов на печать
— 3G/4G модемы
— Wi-Fi свистки
— Маломощные USB вентиляторы, лампы и прочую шелупонь
— Новомодные устройства (USB осциллографы, эндоскопы и другие)
— Другой гаджет (планшет/смартфон) для подзарядки первого (в качестве внешнего аккумулятора)
Итого, адаптер годный, в домашнем обиходе всегда пригодится…
Товар для написания обзора предоставлен магазином.
Обзор опубликован в соответствии с п.18 Правил сайта.
Планирую купить +4 Добавить в избранное Обзор понравился
+4
Микроразъем USB к стандартной розетке USB для использования с USB OTG (On-The-Go), схема контактов @ pinoutguide.com .com
распиновки > КПК, планшетный ПК, MP3-плееры и другие портативные устройства
Позволяет портативным устройствам (например, сотовым телефонам с поддержкой OTG) напрямую подключаться к другим устройствам, таким как USB-клавиатуры, мыши и запоминающие устройства.
| Микроконтакт # | Пин Имя | Описание | Штифт стандартной розетки # |
|---|---|---|---|
| 1 | ВКЦ | Источник питания +5 В, ЦВЕТ : КРАСНЫЙ | 1 |
| 2 | Д- | Линия передачи данных, ЦВЕТ : БЕЛЫЙ | 2 |
| 3 | Д+ | Data+ Сигнальная линия, ЦВЕТ : ЗЕЛЕНЫЙ | 3 |
| 4 | ID | Сообщает устройству OTG, что оно должно выступать в качестве хоста, и разрешает ли ему заряжаться (см. примечание ниже) | НЗ |
| 5 | Земля | Земля ЦВЕТ : ЧЕРНЫЙ | 4 |
Примечание. Идентификационный контакт может быть напрямую подключен к земле. Это сообщит устройству OTG, что оно не может заряжаться (и, следовательно, должно подавать ток на VCC), но должно действовать как USB-хост.
Вывод идентификатора также может иметь сопротивление 124 кОм по отношению к земле (см. ниже). Это сообщит устройству OTG, что ему разрешено потреблять ток от VCC (например, заряжать аккумулятор), а также действовать как USB-хост.
Подключение в режиме 124 кОм немного сложнее: поместите резистор 124 кОм между ID и GND. Подсоедините правильные концы регулируемого зарядного устройства на 5 В к VCC и GND. Подключите конденсатор емкостью 10–100 нФ между VCC и GND. Убедитесь, что зарядное устройство подключено, иначе и устройство OTG, и ведомое устройство будут пытаться получать ток от VCC без источника. Информация в этом абзаце рассматривалась как простейший способ создания адаптера для зарядного устройства, как указано в Спецификации зарядки аккумулятора, редакция 1.2, на веб-сайте www.usb.org. Это не было проверено.
Также обратите внимание, что на ведомой стороне стандартное гнездо USB B не является стандартным. Следует использовать только стандартную розетку USB A.
4-контактный разъем USB A
на стороне подчиненного устройства USB
Статус распиновки: +2 -0
НЕТ Самодельные устройства
USB Micro Plug to USB Стандартная розетка для использования с USB OTG (On-The-Go) визуальная распиновка:
нажмите, чтобы увеличить
Источник(и) этой и дополнительной информации: https://web.
archive.org/web/20131030042545/http://www.usb.org/developers/devclass_docs/batt_charging_1_1.zip http://forum.xda- Developers.com/showthread.php?t=1828032
Copyright © 2000-2022 команда pinouts.ru, кроме изображений, загруженных пользователем.
Никакая часть этой веб-страницы не может быть воспроизведена в любой форме без видимой ссылки на pinouts.ru.
Были предприняты усилия для обеспечения правильности этой страницы, но ответственность за проверку правильности данных для своего приложения лежит на пользователе.
Micro USB — Androidncomp.com
от Alex Gustman
Обновлено: 29 ноября, 2022
Вам необходимо заменить разъем или штекер micro USB и вы хотите узнать какая распиновка разъема micro USB? В этой статье вы найдете схему распиновки, которая поможет вам подключить необходимые провода в правильном порядке.
Содержание
Распиновка разъема Micro USB
Разъем micro USB имеет пять контактов: Два используются для зарядки, два для передачи данных, последний контакт используется только для определенных задач, например OTG.
Зарядка
Для передачи мощности достаточно соединить линию 1 и линию 5. Линия 1 отвечает за передачу мощности, цвет провода красный. Линия 5 заземлена черным проводом. Кабель с этим соединением позволит вам только заряжать ваше мобильное устройство, что нормально при использовании беспроводного зарядного устройства, настенного зарядного устройства или UMB.
Передача данных
В дополнение к линиям 1 и 5 для передачи данных необходимо подключить линии 2 и 3. Провод линии 2 белый, а провод линии 3 зеленый. Соединение четырех линий позволит заряжать мобильное устройство, а также передавать данные, например. при подключении к компьютеру.
USB OTG
USB означает On-The-Go. Назначение функции OTG — подключение к телефону внешних устройств: клавиатуры, принтера, джойстика, мыши и т.
д. Для подключения аксессуаров к смартфону через OTG необходимо использовать все 5 линий. Порядок подключения не меняется, кроме линии 4, которая соединяется с линией 5 – заземление.
Что означают розовый и белый провода?
Розовый и белый провода часто отвечают за передачу данных. Обычно используется сочетание белого и зеленого. А разница в цветах обычно из-за отсутствия провода подходящего цвета, либо провод другого цвета дешевле стандартного цвета.
Сколько контактов у USB 2.0?
USB 2.0 Обычно имеет 4 контакта. 2 контакта используются для передачи данных и 2 контакта для питания. Некоторые типы разъемов содержат дополнительный пятый контакт. Дополнительный контакт используется редко, т.е. для передачи видео или для восстановления устройства и прошивки.
В чем разница между 2-проводным и 4-проводным?
Чем больше проводов, тем больше возможностей у такого кабеля. Например, больше фаз питания или 2 фазы питания и заземление. В кабеле USB 2 провода обеспечивают только питание.
С четырьмя проводами такой кабель позволяет передавать данные и питать подключенное устройство.
Почему у micro USB 5 контактов?
Разъем USB имеет пять контактов. Обычно используются только 2 или 4 контакта. Некоторые производители используют 5-й контакт для передачи видео или других задач.
Почему у моего USB-кабеля 5 проводов?
Все кабели USB с 4 или 5 проводами относятся к поколению USB 1.0 и USB 2.0. Для передачи питания используются два провода. Еще 2 провода нужны для передачи данных. Дополнительный провод используется для специальных функций:
- МХЛ.
- ОТГ.
- Ремонт.
Mobile High-Definition Link или MHL сочетает в себе возможности HDMI и USB. Кабель с поддержкой MHL позволяет выводить видео на телевизор или монитор. Это достигается за счет наличия разъема MicroUSB на одной стороне кабеля и разъема или разъема HDMI на другой стороне кабеля. Большинство современных смартфонов не поддерживают функцию MHL.
USB On-the-Go или OTG позволяет подключать к телефону мультимедийные и периферийные устройства. Кабель с поддержкой OTG имеет разъем MicroUSB или USB-C с одной стороны и разъем USB-A или USB-C с другой. Функцию OTG поддерживают все современные смартфоны и планшеты.
Ремонтный USB-кабель визуально выглядит как обычный USB-кабель. Обычно ремонтный USB-кабель создается своими руками, иногда ремонтные кабели встречаются в продаже в интернет-магазинах. Такой кабель позволяет восстановить некоторые телефоны после неудачной прошивки, перевести телефон в специализированный режим прошивки или установить прошивку на поврежденную флеш-память.
Можно ли обрезать и соединить USB-кабель?
Можно удлинять или сращивать USB-кабели пассивного типа. Необходимо правильно подключить провода и изолировать токопроводящие элементы. Также существует ограничение на длину кабеля пассивного типа. Ограничение длины кабеля связано со снижением скорости передачи данных из-за увеличения сопротивления по мере увеличения длины провода.
В результате снижается скорость передачи данных или кабель перестает работать с некоторыми устройствами.
Ограничение длины кабеля пассивного типа:
- USB 1.0 – 3 метра или 9,8 фута.
- USB 2.0 составляет 5 метров или 16,4 фута.
- USB 3.2 Gen 1 (USB 3.0, USB 3.1 Gen 1) 5 Гбит/с — 3 метра или 9,8 фута.
- USB 3.2 Gen 2 (USB 3.1, USB 3.1 Gen 2) на скорости 10 Гбит/с составляет 1 метр или 3,2 фута.
- USB 4 со скоростью 40 Гбит/с составляет 0,8 метра или 2,6 фута.
Кабели USB активного типа могут быть длиннее, поскольку они содержат чипы для усиления сигнала. Однако USB-кабели активного типа не рекомендуются для увеличения длины провода или для подключения к другим типам проводов. Потому что для изготовления оптоволоконного кабеля используется другой тип проводника по сравнению с пассивными типами кабеля. Если проводник выполнен из бескислородной меди, то после удлинения характеристики кабеля ухудшатся. Если активный USB-кабель имеет оптоволоконный проводник, то после разъединения кабель перестанет работать.
Ограничение длины активного типа кабеля:
- USB 2.0 – 20 метров или 65,6 футов.
- USB 3.2 Gen 1 (USB 3.0, USB 3.1 Gen 1) 5 Гбит/с — 7,5 метра или 24,6 фута.
- USB 3.2 Gen 2 (USB 3.1, USB 3.1 Gen 2) со скоростью 10 Гбит/с составляет 3 метра или 9,8 фута.
Почему micro USB все еще используется?
Использование MicroUSB можно объяснить длительным переходным периодом. Стандарт MicroUSB используется уже более 10 лет, и отрасль не может перейти на USB-C через несколько лет. Может пройти 10-15 лет, прежде чем вся отрасль полностью перейдет на USB-C.
Большинство современных устройств активно используют USB-C: смартфоны, планшеты, наушники и т. д. В то же время на MicroUSB производится менее популярная электроника. Производители такой электроники выбирают MicroUSB из-за повышенного спроса на разъемы и штекеры USB-C. Поэтому часто можно купить MicroUSB дешевле. Кроме того, некоторые компании распродают ранее купленные и неиспользованные запасы MicroUSB в связи с переходом на USB-C.
Некоторые смартфоны, планшеты, аккумуляторы PowerBank, беспроводные мыши и т. д. с разъемами MicroUSB все еще используются. Срок службы таких устройств может составлять более 5 лет. Поэтому важно производить USB-кабели с MicroUSB.
Часто задаваемые вопросы
Какой контакт USB является питанием?
Силовой контакт представляет собой штифт с подсоединенным красным проводом.
Сколько контактов у USB 3.0?
Всего в USB-A 9 контактов, из которых 4 стандартных контакта и 5 дополнительных контактов.
Что такое D+ и D в USB?
D+ и D- используются для передачи данных.
Есть ли питание на нейтральном проводе?
Нет, это не так. Такой провод используется для короткого замыкания цепи. Однако к нему нельзя прикасаться незащищенными руками во избежание поражения электрическим током.
Какого цвета нейтральный провод?
Такой провод обычно имеет синюю изоляцию.
Как подключить 4-проводное освещение?
Необходимо подключить каждый провод светильника к соответствующему разъему согласно цветовой маркировке.
Как перепаять разъем USB?
Вам нужно перепаять провода или обжать их в правильном порядке.
Как подключить USB только для питания?
В кабеле достаточно использовать 2 линии – плюс и минус, красный и черный провод.
Как соединить два маленьких электрических провода?
Лучше всего обжимать или спаивать. Витой кабель ненадежен, к тому же недолговечен.
Провод какого цвета идет к L и N?
Линия «L», обычно коричневая или красная. Линия «N» — ноль, синий или черный провод.
Красный провод идет к белому или черному?
Красный провод обычно соединен с черным проводом.
Можно ли соединять черный и красный провода вместе?
В одном кабеле всегда есть черный и красный провода. Оба провода подключены к разным разъемам. Соединение проводов друг с другом не допускается, так как это приведет к короткому замыканию.
Какие провода положительные и отрицательные на micro USB?
Красный провод — положительный, черный — отрицательный.
Что означает PD на порте USB?
Питание через USB или PD — это протокол высокоскоростной передачи данных и зарядки. Значок PD указывает на то, что протокол подачи питания USB поддерживается и что совместимые устройства могут быть подключены.
Мини-USB — это то же самое, что микро-USB?
MiniUSB и microUSB — это два разных форм-фактора USB. Распиновка и количество проводов могут быть одинаковыми. Однако MicroUSB визуально меньше и не подходит для использования с устройствами MiniUSB.
Сколько контактов в mini USB?
MiniUSB имеет пять контактов, как и MicroUSB. Для работы MiniUSB требуется как минимум два контакта, тогда кабель позволит заряжать подключенную электронику. Для полноценного MiniUSB требуется 4 провода, тогда кабель позволит осуществлять дополнительную передачу данных. Для расширенной работы в кабеле нужно 5 жил, тогда кабель можно использовать для работы OTG.
Достаточно ли 5 В для быстрой зарядки?
Некоторые технологии быстрой зарядки используют повышенный ток 3-4 Ампер и напряжение менее 5 вольт.
Если в зарядном устройстве нет технологии быстрой зарядки или сила тока меньше 2 Ампер, то 5 Вольт для быстрой зарядки недостаточно.
Есть ли два типа micro USB?
Существует два стандартизированных типа microUSB с 5 и 10 контактами. MicroUSB с 5 контактами поддерживает спецификацию USB 2.0. Вы найдете этот формат в компактной электронике, такой как смартфоны, планшеты, беспроводные мыши и т. д. MicroUSB с 10 контактами поддерживает спецификацию USB 3.0. Вы можете найти этот формат на некоторых 3,5-дюймовых внешних жестких дисках.
Есть ли у USB-C полярность?
Провода USB-C подключаются согласно распиновке. Если неправильно припаять провода при изготовлении кабеля, то он будет работать некорректно.
Использует ли USB-C все контакты?
Количество контактов зависит от типа кабеля. USB-C требует, чтобы все контакты поддерживали все возможности USB-C. Для совместимости со стандартом USB 2.0 достаточно четырех контактов: двух контактов для зарядки и двух контактов для передачи данных.
USB-C требует только 2 контакта для передачи питания для минимальной функциональности.
Какого цвета провод под напряжением?
Обычно положительный провод под напряжением отмечен красным. Иногда производители проводов могут обозначать положительный провод под напряжением другим цветом: белым, розовым или фиолетовым. Цвет изоляционной оболочки не обязательно должен быть только красным. Можно использовать любой цвет. Кабели, изготовленные на станках с ЧПУ, могут использовать один цвет провода для всех контактов. Использование программного обеспечения и средств автоматизации исключает человеческий фактор при сборке кабелей вручную.
Можно ли соединять красный и черный провода вместе?
Красный и черный провода обычно всегда идут вместе в одном проводе. Однако красный и черный провода подключены к отдельным контактам. Если оба провода подключить к одному контакту, то произойдет короткое замыкание. Поэтому из соображений безопасности все жилы в кабеле должны быть изолированы и подключены к соответствующему контакту.
Какой провод обычно отрицательный?
Обычно отрицательный провод изолирован черной оболочкой. Цвет изоляционной оболочки является лишь условностью. При необходимости производители могут использовать изоляционную оболочку любого цвета: синего, желтого, серого или зеленого. Некоторые кабели имеют провода одного цвета или имеют небольшую маркировку для различения линий.
Поддерживает ли USB 3.0 зарядку?
USB 3.0 позволяет заряжать различную электронику. Для обеспечения совместимости с USB 2.0 в USB 3.0 используются те же линии питания. Также набор дополнительных контактов позволяет увеличить ток до 1000 мА. Поэтому зарядная мощность USB 3.0 выше, чем у USB 2.0, где потребляемый ток составляет всего 500 мА.
Можно ли подключить USB-C к PD?
Технология быстрой зарядки Power Delivery. Технология PD может быть реализована с любым подходящим типом разъема USB. USB-C — один из подходящих типов разъемов для работы PD. Однако для работы PD все подключенные устройства, включая кабель, должны поддерживаться.
Если кабель не поддерживает PD или PD не поддерживается разъемом, то для зарядки будет использоваться стандартный протокол.
Все ли зарядные устройства PD?
Только некоторые сертифицированные устройства поддерживают Power Delivery. Поддержка PD указана на разъеме или кабеле. Это также указано в характеристиках устройства.
Является ли Thunderbolt таким же, как PD?
Thunderbolt — это интерфейс, разработанный Apple и Intel. Интерфейс используется для передачи данных, видео и зарядки. Поэтому разъем широко используется в продукции Apple. Power Delivery, разработанная Форумом реализаторов USB. Технология Power Delivery передает до 100 Вт мощности и используется во многих USB-устройствах для быстрой зарядки.
Станет ли USB A устаревшим?
В будущем, когда вся электроника окончательно перейдет на единый тип подключения USB-C, тогда USB-A устареет. Пока USB-A все еще существует и его можно найти во многих устройствах. USB-A точно не устареет еще лет 5-10.
Это универсальный, недорогой и функциональный форм-фактор.
Почему micro USB заменил mini USB?
Альянс производителей выбрал microUSB в качестве универсального стандарта. По сравнению с MiniUSB, форм-фактор MicroUSB более компактен. MicroUSB также обеспечивает более прочное и надежное соединение.
USB-кабели поставляются с одним из пяти основных типов USB-разъемов: A, B, mini B, micro B и C. Микроразъем входит в стандартную комплектацию большинства мобильных телефонов сторонних производителей и многих других портативных устройств, хотя USB-C разъемы постепенно заменяют их в новейшем поколении устройств.
Источник: https://www.arrow.com/en/research-and-events/articles/micro-connector-usb-pinout
Заключение

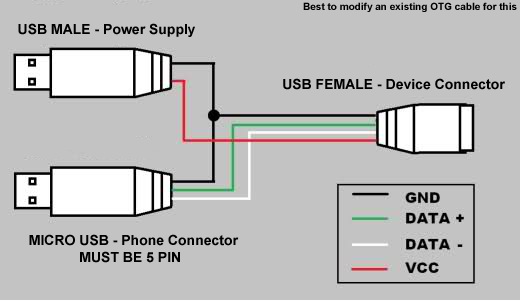

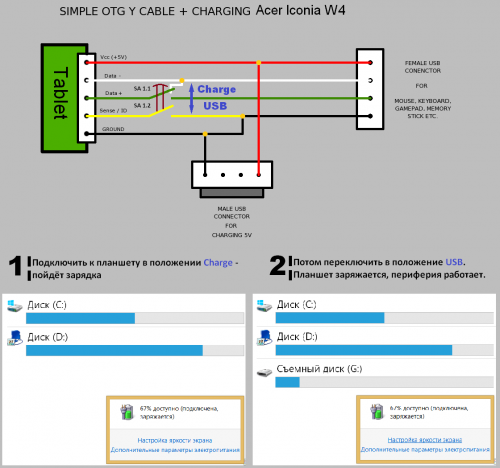

В этой статье подробно описана распиновка разъема micro USB. Представленные схемы помогут вам соединить провода в правильном порядке, что позволит пересобрать или собрать новый кабель, или сделать качественный переходник OTG.
