Силовой и контрольный кабель: сходства и отличия

Контрольный и силовой кабель – между ними существуют определенные отличия. Многие люди задаются  вопросом, что в них разное. Чтобы дать  внятный  ответ, необходимо  разобраться  с этими  понятиями. Только так можно сделать определенные  выводы и обозначить  все отличия. Зная их особенности, удается создать оптимальные условия  для длительной эксплуатации.

Контрольный кабель – основные особенности

Он состоит из множества тоненьких проводов, которые еще называются многожильными. Кабель используют  для того, чтобы можно было передавать информацию о режиме работы,  состоянии, положении тех объектов, к которым  подключен. Располагается он обычно между проводом связи и силовым кабелем.  Обычно его используются для  подключения к аппаратурам дистанционного управления. В продаже  имеется и контрольный кабель с броней. Он представляет собой провод с добавлением  оцинкованных стальных лент.  С их помощью удается повысить  устойчивость к механическим повреждениям.  Контрольный кабель с броней рекомендуется использовать  там, где важна прочность.  Нужно учитывать, что на него не должно действовать  большое растягивающее усилие.

Контрольный кабель  выпускают для разной области применения. Часто его используют там, где повышенный уровень  пожароопасности, в тоннелях, специальных каналах  и на прочих объектах.

Контрольный кабель состоит из:

• изоляции, роль которой выполняет  поливинилхлоридный пластик;
• токопроводящей жили, которые выполнены из меди или алюминия;
• защитного покрытия из стальной оцинкованной ленты;
• экрана из медной ленты или фольги;
• оболочки.

Провод обычно используют  при показателях температуры -50 — +50 градусов. Эти показатели считаются оптимальными и допустимыми.

Важно! Прокладку контрольного кабеля выполняют при  температуре  не ниже -15 градусов.

Особенности силового кабеля

Его используют на любых предприятиях. С его помощью  можно  обеспечить любое здание электроэнергией. Силовой кабель  способен использовать и передавать трехфазный ток. Его задача никогда не изменяется, хотя среда эксплуатации часто варьируется.

В силовом и контрольном кабеле  для изготовления токопроводящих жил используют алюминия или медь.  Изоляционные материалы могут изменяться.  Для силового кабеля это сшитый полиэтилен или  пропитанная бумага.  Это еще одно отличие от контрольного провода.

Силовой кабель всегда состоит из:

• брони;
• экрана;
• подушки под броню;
• заполнителя;
• поясной изоляции.

Важно! Использовать  такой провод  можно при  — 50 — +50 градусах. Срок эксплуатации составляет  примерно 30 лет.

Общие  особенности силового и контрольного кабеля

Их объединяет  материал, который используют для изготовления токопроводящих жил.  Еще одной особенностью считается  температура окружающей  среды  эксплуатации.

Для изготовления брони используется  оцинкованный металл, который служит дополнительной защитой, что исключает механическое повреждение во время эксплуатации.

Основные отличия двух видов кабеля

Первым становится  сфера применения.  Силовой кабель  предназначается для  общего питания  различных промышленных объектов.  Контрольный кабель  используется для подключения  к тем аппарата, к которым применимо для дистанционного управления.

Кабели изготавливаются из разных материалов.  Отличаются они и изоляционными материалами, которые обеспечивают защиту.

Если  эти два кабеля  эксплуатировать в одинаковых условиях, контрольный провод быстрее придется в непригодность.  Силовой  кабель вббшв 4х16 при грамотном использовании сможет прослужить  несколько десятков  лет.



Принципиальное различие силовых и контрольных кабелей

На рынке кабельно-проводниковой продукции сегодня представлен широчайший ассортимент различных кабелей и проводов. От качества используемых кабелей зависит исправность электроснабжения, телефонии и доступа в Интернет.
Силовой кабель на сегодняшний день представлен линейкой разнообразных моделей, среди которых есть как медножильные, так и алюминиевые модификации, простые, бронированные и экранированные вариации. В зависимости от требуемых характеристик и параметров помещения, где планируется осуществлять прокладку проводов, подбирается оптимально подходящий вариант.
По своему назначению силовой кабель представляет собой проводник электрического тока, служащий непосредственно для снабжения электричеством различных объектов, территорий, производств, жилых и хозяйственных зданий.
Особняком среди токопроводящих проводов стоят контрольные кабели. Они предназначены для использования в системах сигнализации, автоматизации и управления. Таким образом, основным отличием контрольного кабеля от силовых модификаций является возможность использования его только во вторичных цепях (системы управления, сигнализации, автоматики и релейной защиты).
По структуре в целом силовой и контрольный кабель схожи. Как правило, по центру конструкции расположены токопроводящие элементы, а именно алюминиевые или медные жилы, изолированные полимерными материалами. Центральные проводящие элементы могут быть опоясаны бронёй, экраном, различными гидрофобными материалами. Наружная защитная оболочка выполняется из поливинилхлоридного компаунда или же из полиэтилена.
В итоге силовые и контрольные кабели можно охарактеризовать схожей технологией изготовления, строением и соответственно электрическими параметрами. Однако есть небольшие нюансы, которые и определяют функциональность проводников.
Контрольные кабели связи способны передавать только сигналы малой мощности. Жилы контрольных кабелей скручены в повивы, при этом в конструкции изделия обязательно предусмотрен синий провод (счётная жила) и красный провод (направляющий). Для силовых кабелей характерна иная расцветка: нулевой провод синий, заземляющая жила – жёлто-зеленая, фазные провода, как правило, имеют буквенную маркировку.
Силовые кабели также выдерживают и более высокую температуру нагрева жил в сравнении с контрольным.
Наиболее же существенное отличие двух типов кабелей заключается в различной толщине изоляции. В силовом кабеле изоляция достаточно плотная, в контрольном же проводнике изолирующий слой гораздо тоньше. Соответственно контрольный кабель менее устойчив к большому напряжению, а, значит, не сможет выдерживать большие мощности и быстро выйдет из строя. В итоге различие в толщине изоляции кабелей является наиболее значимым и определяет сферу применения проводников.
На сайте компании «Вионет» представлено широчайшее разнообразие силовых и контрольных кабелей по низким ценам. Мы предлагаем высококачественную кабельную продукцию от проверенных производителей для построения современных и максимально безопасных линий электроснабжения.

В чем отличие кабелей ВВГ и КВВГ

Довольно частой темой обсуждения на отечественных форумах, посвященных кабельно-проводниковой продукции, является взаимозаменяемость таких востребованных видов кабелей, как ВВГ и КВВГ. Мнений по этому поводу достаточно много – кто-то утверждает, что кабели идентичны и легко заменяют друг друга, некоторые утверждают обратное, также находятся и такие, кто настаивает на том, что кабель КВВГ – это просто неудавшийся вариант первого кабеля. Существуют ли в действительности отличия между этими кабелями или же это просто курьезная ошибка кабельного производства? На самом деле, дискутировать есть о чем.  Кабели, действительно, на первый взгляд, очень схожи – изготавливаются по одной технологии, имеют медное исполнение токопроводящих жил, изоляционную и внешнюю оболочки из одного и того же поливинилхлорида пластиката, и одинаковые электрические характеристики. При всем при этом кабели имеют разное определение, различную стоимость и совершенно отличные сферы применения. А именно, ВВГ имеет определение силового кабеля, предназначенного для передачи и распределения электрической энергии. Что же касается КВВГ, то он нормируется как контрольный проводник для передачи низковольтных маломощных сигналов управления в оборудовании и  электроустановках. Кроме этого, данный вид контрольных кабелей может эксплуатироваться в условиях агрессивной среды, а силовой его «аналог» не рекомендуется даже для подземной прокладки. Понятно, что столь большое различие в использовании  предполагает определенные конструктивные особенности данных кабелей. Возьмем для рассмотрения два кабеля с одним и тем же сечением и количеством токопроводящих жил, например, 3х2,5. Первое конструкционное различие двух кабелей заключается в цветовой маркировке изоляционной оболочки. Токопроводящие жилы в контрольном кабеле скручены, в каждом повиве обязательно одна из них с изоляцией синего цвета – счетная жила, красного цвета — жила направления. Цвет третьей жилы в кабелях 3х2,5 может быть различной цветовой окраски, но отличной расцветки от счетной пары. Кабель ВВГ имеет одинаковую расцветку изоляционной оболочки. Также, в некоторых случаях, в силовом кабеле жила заземления может быть выполнена сечением немного меньшего диаметра, чем все остальные токопроводящие жилы. Следующее различие – максимальная температура нагревания жилы. Для силового кабеля – 80 градусов, для контрольного кабеля — 70 градусов. Данные кабели будут отличаться также и по эластичности, поскольку силовой кабель может изгибаться с радиусом до 10 внешних диаметров, а контрольный до 4. Впрочем, самым существенным отличием для данных кабелей является толщина изоляционных слоев, как жил, так и внешней оболочки. У контрольного кабеля номинальная толщина изоляции в соответствии с государственными стандартами производства составляет для сечения 2,5 мм2 – 0,7 мм, для силового кабеля – 0,8 мм. Соответственно, номинальная толщина внешней оболочки для ВВГ —  1,5 мм, для контрольного проводника – 1,2 мм. Собственно, именно разная толщина защитных слоев проводников и является самым главным отличием данных кабелей, поскольку влияет и на сферу применения кабеля, и на номинальное рабочее напряжение. Таким образом, более тонкая, а, следовательно, менее стойкая к высокому пробивному напряжению изоляции контрольного кабеля исключает возможность полной идентичности силовому кабелю.  Об этом свидетельствует и определенные госстандартами тестовые испытания: силовой кабель должен выдержать напряжение до 3 тысяч вольт в течение 10 минут, контрольный кабель – 2,5 тысячи вольт на протяжении всего лишь 5 минут. Таким образом, из рассмотренного выше примера можно сделать следующий вывод – взаимозаменяемость данных видов кабелей односторонняя. То есть, возможна лишь в том случае, если контрольный кабель заменяется более стойким к пробивному напряжению силовым кабелем. Но силовой кабель ВВГ немного дороже КВВГ, но оно и логично, поскольку материала на изоляцию для контрольного кабеля расходуется меньше, чем для силового. И надо отметить, что подобная замена возможна только в нежестких эксплуатационных условиях. А вот с взаимозаменяемостью фланцев дела обстоят немного проще. Фланцы — это металлические изделия предназначенные для скрепления концов труб или запорной арматуры друг с другом, в результате чего получается трубопровод. На сегодняшний день есть немного компаний, поставляющих качественные фланцы. Одной из таких компаний — лидером своего сектора  является компания Оникс. Компания поставляет большой ассортимент изделий для трубопроводной арматуры (фланцы стальные, детали трубопроводов и др.) и самой трубопроводной арматуры. Сейчас купить фланцы в компании Оникс можно по очень выгодным ценам. .

Силовой и контрольный кабель: сходства и отличия

Силовой и контрольный кабель: сходства и отличия

Основными видами кабеля по выполняемым функциям являются силовой и контрольный (обычный). Несмотря на то, что эти определения хорошо знакомы многим из нас, далеко не каждый знает, в чем заключаются сходства и различия силовых и контрольных обычных кабелей. Для чего может понадобиться такая информация? Для элементарной прокладки кабеля в доме, квартире или офисе. Правильно подобранный тип и марка изделия обеспечит не только безопасность в эксплуатации, но и максимально продлит срок использования кабеля.

Общие характеристики контрольного и силового кабеля

Для начала разберем, в чем заключаются функциональные особенности двух видов кабельной продукции. Силовой кабель предназначен непосредственно для передачи и распределения электроэнергии. Также он применяется для подключения передвижного или стационарного оборудования. Что касается кабеля контрольного, основное предназначение этого типа заключается в управлении оборудованием, устройствами релейной защиты, автоматикой и устройствами сигнализации. Кроме того, отличие контрольного кабеля от силового в применении заключается в осуществлении контроля над состоянием объектов.

Оба типа кабеля имеют между собой целый ряд общих параметров. Основные сходства силового и контрольного кабелей заключаются в следующем:

• одинаковые характеристики электрической проводимости у схожих марок изделия;
• внутренняя и внешняя изоляция из поливинилхлорида пластиката или резины;
• аналогичные материалы, используемые для изготовления жил (медь и алюминий).

Кроме того, для схожих марок контрольного и силового кабеля применяются одинаковые технологии производства.

Основные отличия двух видов кабеля

Несмотря на большое количество общих параметров, контрольный и силовой кабели имеют целый ряд существенных отличий. Первое из них заключается в функциональном назначении, о котором уже шла речь в нашей статье. Кроме того, силовой и контрольный кабели различаются между собой следующими параметрами:

• Способ прокладки. Силовой кабель в большинстве случаев используется внутри различных устройств и оборудования. Его категорически не рекомендуют укладывать в траншеи. В то же время, кабель контрольный более устойчив к агрессивным средам, хотя этот тип способен передавать только маломощный сигнал.
• Предельная температура. Здесь отличие между силовым и контрольным кабелем заключается в 80°С для первого из типов и 65°С для второго. Исключением является контрольный кабель в поливинилхлоридной изоляции, для которого предельной температурой являются 70°С.
• Гибкость. Для силового кабеля с медными жилами показатель изгиба на радиус составляет до 10 диаметров. Для кабеля контрольного способность к изгибу составляет 4 диаметра. При наличии бронированной изоляции этот показатель увеличивается до 12 диаметров.

Для более детального ознакомления с этими и другими отличиями силового и контрольного кабелей рекомендуем обратиться к нашим консультантам. Специалисты при необходимости помогут подобрать оптимальный тип и марку кабельной продукции от компании Kabel Tech.

Что такое контрольный кабель?

Контрольные кабели схожи по строению и области применения с силовыми, но имеют свои особенности, позволяющие применять их в других областях и для других целей. Они отличаются от кабелей связи тем, что способны выдерживать нагрузку электрического тока.

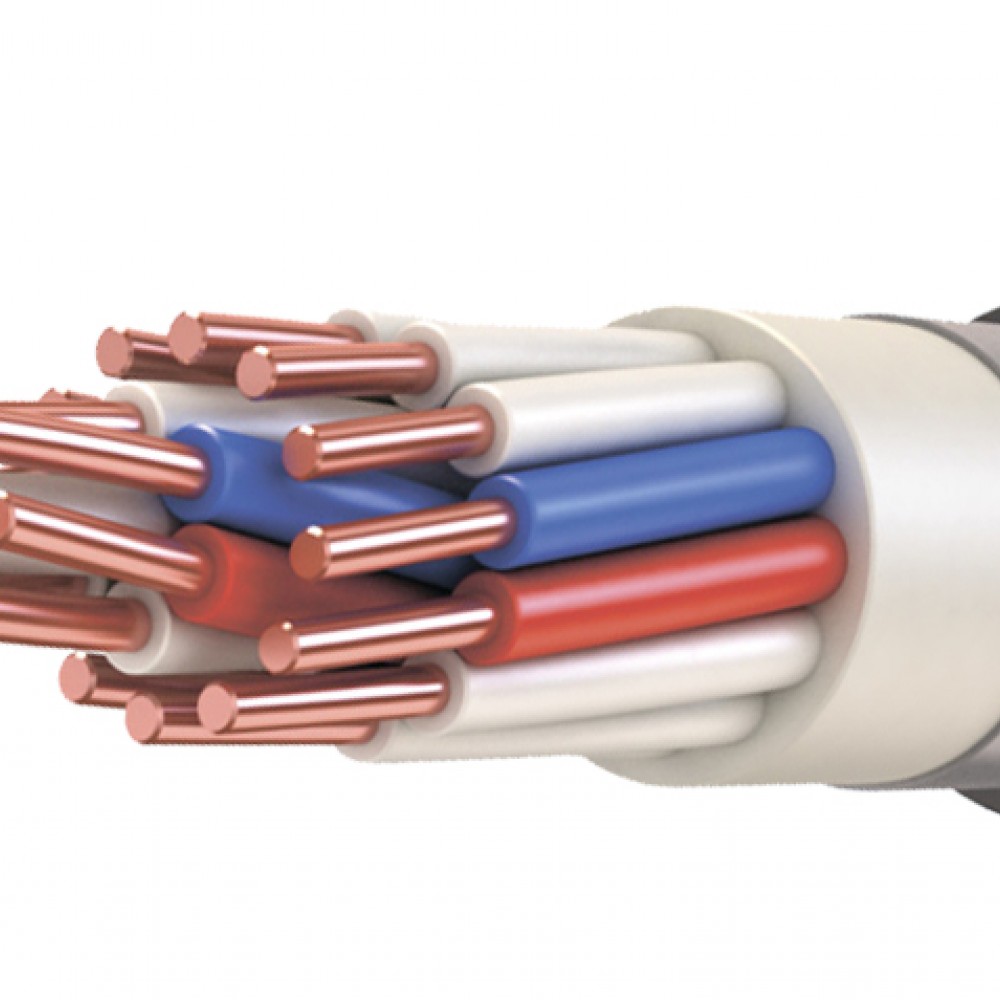

Контрольные кабели по своей структуре состоят из токопроводящих жил, покрытой сверху защитной оболочкой. Материалом для изготовления жилы может служить алюминий или медь. Контрольные кабели в отличии от силовых кабелей состоят из большого количества жил, их может быть от 4 и до 61. По области применения они чаще всего используются для статичного присоединения к электрическим приборам или аппаратам. В маркировке контрольного кабеля обязательно указывают, из какого материала он был произведён. Максимальное напряжение, которое они выдерживают, колеблется от 660В до 1000В

Токопроводящие жилы внутри кабеля могут быть разного сечения. Чаще всего показатели находятся в диапазоне от 0,5 до 10 мм2.

Материал, из которого производится защитная оболочка, может быть следующих видов: резина, огнеупорная резина, поливинилхлоридный пластик и полиэтилен.

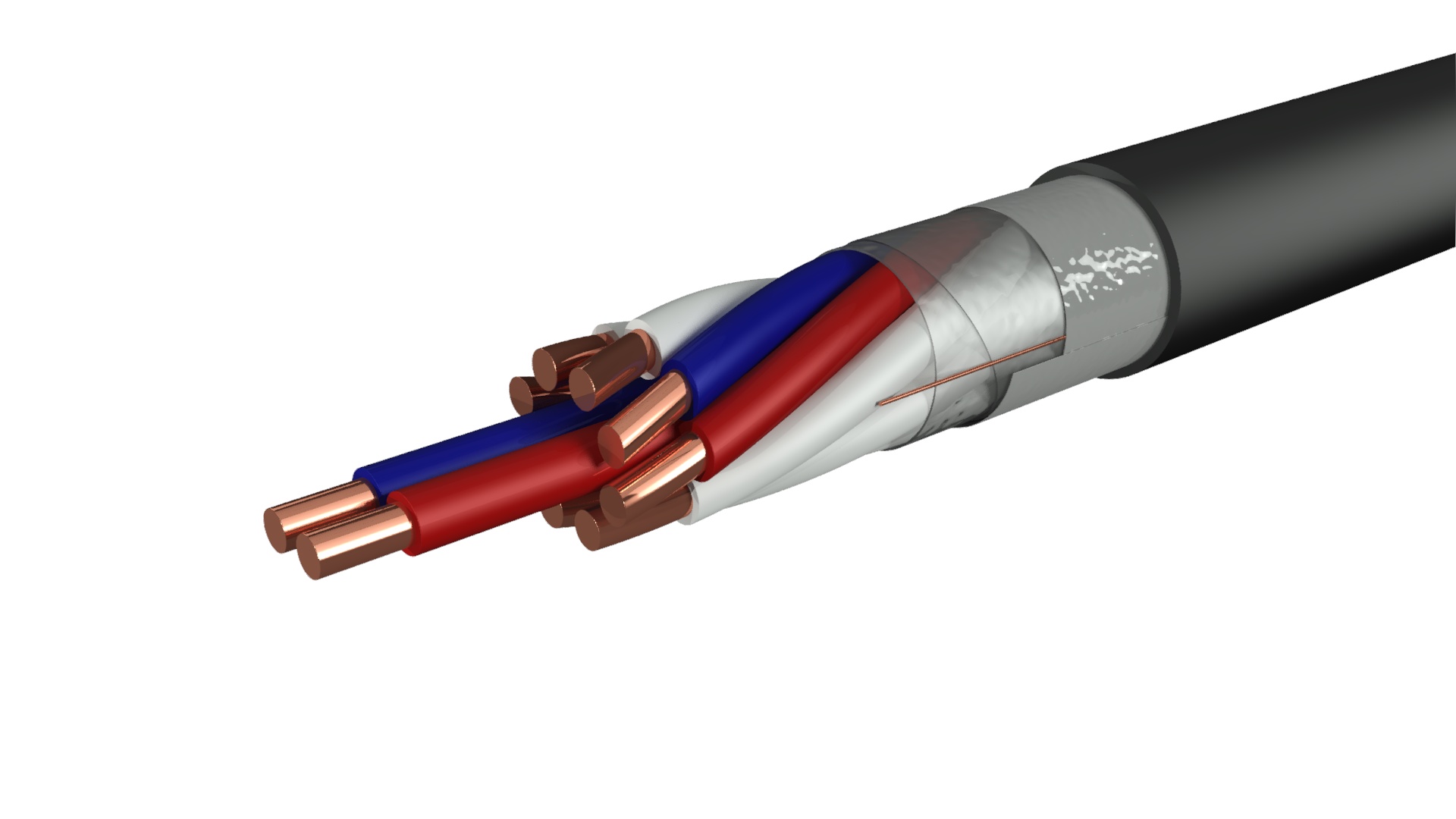

Один из популярных представителей контрольных кабелей —  КВВГ. Он имеет поливинилхлоридную изоляцию и медную токопроводящую жилу.

Одна из основных областей применения контрольных кабелей — применение на промышленных предприятиях и АС. Кабели с огнеупорной оболочкой используются чаще всего внутри помещений, чтобы снизить вероятность возникновения возгорания, а так же во всех помещениях с повышенной взрывоопасностью.

Контрольные кабели без содержания галогенов применяют на различных производствах и офисах, где находится много компьютерной техники и при строительстве метрополитена и различных учреждений, например больниц или школ.

В зависимости от области применения кабели бывают экранированными, с покрытием из экран-алюминиевой фольги как, например кабель КВВГЭ, которая обеспечивает защиту от электромагнитных излучений. Этот вид контрольного кабеля получил широкое распространение в области информационных технологий. Ведь благодаря защите сердечника от электромагнитного излучения кабель становится невосприимчив к помехам, которые создает силовой проводник.

При правильной эксплуатации контрольные кабели могут служить без перебоев и поломок до 25 лет.

Возможна ли замена кабеля КВВГ на кабель ВВГ?

Кабели ВВГ и КВВГ при поверхностном изучении идентичны – изготавливаются по одной технологии; токопроводящие жилы – медные; изоляция и внешняя оболочка из поливинилхлорида пластиката; электрические характеристики — одинаковые.

Однако,  кабели имеют разное определение, разную стоимость, разные сферы применения:

ВВГ – силовой кабель, предназначенный для передачи и распределения электрической энергии.

КВВГ — контрольный проводник для передачи низковольтных маломощных сигналов управления в оборудовании и  электроустановках.

Кабели КВВГ могут эксплуатироваться в условиях агрессивной среды, кабели ВВГ не могут использоваться даже для подземной прокладки.



Столь большое различие в использовании  определяется конструктивными особенностями этих кабелей. Рассмотрим кабели ВВГ и КВВГ с одинаковым сечением и количеством токопроводящих жил: ВВГ 3х2,5 и КВВГ 3х2,5.



Цветовая маркировка изоляционной оболочки:

В кабеле КВВГ токопроводящие жилы скручены, в каждом повиве обязательно счетная жила — синего цвета, жила направления – красного цвета. Третья жила в кабелях 3х2,5 может быть различной цветовой окраски, но отличной расцветки от счетной пары.

В кабеле ВВГ расцветка изоляционной оболочки одинаковая. Жила заземления может быть выполнена сечением меньшего диаметра, чем все остальные токопроводящие жилы.



Максимальная температура нагревания жилы:

Кабель КВВГ – 70⁰С.

 Кабель ВВГ – 80⁰С.



Эластичность:

Кабель КВВГ – изгиб до 4 внешних диаметров.

Кабель ВВГ – изгиб до 10 внешних диаметров.



Ключевым, самым существенным отличием кабелей ВВГ и КВВГ является толщина изоляции, так как толщина защитных слоёв влияет как на сферу применения кабеля, так и на номинальное рабочее напряжение:

Номинальная толщина изоляции кабеля КВВГ согласно ГОСТ составляет для сечения 2,5 мм² – 0,7 мм.

Номинальная толщина изоляции кабеля ВВГ согласно ГОСТ составляет для сечения 2,5 мм² – 0,8 мм.

Номинальная толщина внешней оболочки кабеля КВВГ: 1,2 мм.

Номинальная толщина внешней оболочки кабеля ВВГ: 1,5 мм.



Требования ГОСТа к тестовым испытаниям:

Кабель КВВГ должен выдерживать напряжение до 2,5 кВ в течение 5 минут.

Кабель ВВГ должен выдерживать напряжение до 3 кВ в течение 10 минут.



Вывод: менее стойкая к пробивному напряжению изоляции кабеля КВВГ исключает полную идентичность кабелю ВВГ.

Замена кабеля ВВГ кабелем КВВГ невозможна.

Замена кабеля КВВГ кабелем ВВГ возможна при условии нежёстких эксплуатационных условий. Следует учитывать, что кабель ВВГ несколько дороже кабеля КВВГ за счёт более высокой толщины изоляции токопроводящих жил и оболочки.



Отличие кабеля ВВГ от КВВГ | Элкаб

На электротехнических форумах пользователи очень часто задаются вопросом, чем кабель ВВГ отличается от КВВГ? Мнений существует множество, одни утверждают, что данные кабели сходны и взаимозаменимые, другие пользователи считают это суждение ошибочным. Имеется так же мнение, что кабель КВВГ это неудачная копия ВВГ. Существует ли разница между данными видами или это просто аналоги друг друга? Давайте разберемся по порядку.

Кабели ВВГ и КВВГ

Кабели ВВГ и КВВГ

Главное отличие ВВГ от КВВГ — это совершенно разная сфера применения.

Силовые кабели предназначены для передачи и распределения электрической энергии.

Контрольные кабели используются для передачи низковольтных маломощных сигналов управления в различных электротехнических устройствах.

Что же касается конструкции изготовления, существует отличие в расцветке изолированных проводников. Все проводники контрольных кабелей скручены в повив, с обязательным наличием синего провода, он называется счетной жилой, проводник красной расцветки – жила указывающая направление, третий провод в повиве любого другого отличного цвета.

Для изделий марок ВВГ изоляция одинаковой расцветки, фазные провода могут иметь буквенную маркировку, нулевой проводник отличается синей расцветкой, заземляющая жила – желто-зеленого цвета, могут отличаться меньшим сечением, чем фазные проводники.

Так же есть разница по количеству жил и сечениям в нем. Количество жил в контрольном от 4 до 72 с медным сечением от 0,75 до 10 мм2, с алюминиевым от 2,5 до 10 мм2. В силовых кабелях количество жил от 1 до 5, с сечением минимум от 1,5 мм2 до 500 мм2

Силовой кабель при испытании током выдерживает напряжение до 3000 Вт в течение 10 минут или десятикратное увеличение испытательного напряжения от величины эксплуатационного, а контрольный до 2500 Вт в течение 5 минут. В эксплуатационном режиме должен быть подвергнут испытанию напряжением 1500 Вт переменного тока.Следующее весомое отличие это предельная температура нагрева проводника, в силовом кабеле она составляет 80°С, в контрольном с резиновой изоляцией — 65°С, а в поливинилхлоридной изоляции до 70°С.

Данные кабели так же будут отличаться и по эластичности, так обычный контрольный кабель может изгибаться до 4 внешних диаметров, в силовой до 10.Кроме этого существует еще ряд несоответствий связанных с применением и способом прокладки. Силовой кабель способен распределять и передавать электрическую энергию, (данный вид не рекомендуется для подземных работ), а контрольный кабель марки КВВГ, кроме укладки в траншеи, выдерживает неблагоприятную среду, при этом способен передавать только маломощный сигнал для управления оборудованием.

Впрочем, самым существенным отличием, которое влияет на сферу применения кабеля, и на номинальное рабочее напряжение, будет являться разница в толщине защитных слоев, как у жил так и у внешней оболочки. По ГОСТу РФ толщина внешней оболочки ВВГ должна составлять – 1,5 мм, для контрольного — 1,2мм. Логично, что отличие толщины изоляционных слоев будет влиять на разную стоимость кабелей, поскольку материала для силового расходуется больше.

Несмотря на внушительные отличия кабели, изготавливаются по одной технологии, имеют медное и алюминиевое исполнение токопроводящих жил, внутренние и внешние оболочки производятся из одинакового материала-поливинилхлорида пластиката или резины.

Итак, можно сделать вывод: условно кабели взаимозаменяемы, при соблюдении условий, что контрольный кабель заменяется более стойким к пробивному напряжению силовым и при пересечении типоразмеров. Но следует отметить, что подобная замена возможна только  в не жестких эксплуатационных условиях.

Элкаб — кабельно-проводниковая продукция

разница между кабелем питания и кабелем управления

В чем разница между силовым кабелем и кабелем управления

Силовой кабель

Силовой кабель — это кабельный продукт, который используется для передачи и распределения энергии большой мощности по основным линиям энергосистемы, включая все виды напряжения 1-500 кВ и выше. уровни, все виды изолированных силовых кабелей.

Разновидности силовых кабелей:

Кабели среднего и низкого напряжения (обычно 35 кВ и ниже): кабель с ПВХ изоляцией, кабель с полиэтиленовой изоляцией, кабель с изоляцией из сшитого полиэтилена и т. Д.

Высокое давление (обычно 110 кВ и выше): полиэтиленовый кабель и кабель с изоляцией из сшитого полиэтилена и т. Д.

Контрольный кабель

Контрольный кабель представляет собой контрольный кабель с ПВХ изоляцией и оболочкой из ПВХ, который подходит для промышленных и горнодобывающих предприятий, энергетики и транспортные отделы, с целью контроля напряжения переменного тока ниже 450/750 вольт и защиты линий. Контрольный кабель обладает характеристиками влагонепроницаемости, защиты от коррозии и повреждений и может быть проложен в туннеле или кабельной траншее.

Основное различие между кабелем питания и кабелем управления

Цвет изоляции провода кабеля управления обычно черно-белый, кабель питания низкого напряжения обычно цветной. Как правило, сечение кабеля управления не превышает 10 кв. Электрический силовой кабель — это в основном передача электроэнергии, которая обычно имеет большое сечение.

Технические характеристики силовых кабелей обычно большие, от больших до 500 квадратных футов, которые могут быть произведены более крупными производителями, сечение кабелей управления относительно невелико, а сечение кабелей управления обычно невелико, а максимальное сечение не более 10 кв.

В зависимости от количества жил кабеля силовой кабель в соответствии с требованиями электросети обычно имеет 5 жил, в то время как сигнал управления передачей кабеля управления имеет много жил. По стандарту насчитывается более 61 ядра, но он также может изготавливаться по желанию пользователя.

В чем разница между кабелем питания и кабелем управления? _Industry News_Blog_электропровод

Силовой кабель VS Контрольный кабель

А.Передающий:
Силовой кабель используется для передачи электроэнергии. Напряжение и ток, подключенные к кабелю, выше, изоляция выше, сечение жилы больше, а внутренняя часть кабеля содержит 5 жил.

Кабель управления , основная передача — это слаботоковый сигнал: например, работа контактора управления подключением привода, реле, передача аудио и видеосигналов, мощность передачи проводов мала, напряжение класса напряжения низкое.

Кабель управления имеет большее количество проводов с внутренним сердечником и может иметь отдельные экранирующие слои для проводов.

В. Напряжение:

Силовой кабель: 0,6 / 1 кВ, например: VV ， YJV

Кабель управления : 450/750 В, например: KVV ， KVVP

Изоляция и толщина оболочки силового и контрольного кабеля, соответствующие той же спецификации, на момент производства больше, чем у контрольного кабеля.

C.Стандарт:

Кабель питания : GB12706

Кабель управления: 9330

D. Технические характеристики и площадь сечения

Кабели управления обычно имеют поперечное сечение не более 10 квадратных метров.

Силовые кабели — это в основном силовые передачи, как правило, имеют большое поперечное сечение.

Размер силового кабеля может быть больше, до 500 квадратных метров (диапазон обычных производителей может производить), тогда большое поперечное сечение может сделать относительно немного производителей, в то время как сечение кабеля управления обычно меньше, максимум, как правило, не более 10 кв.

Удивительные характеристики кабеля управления

Удивительные характеристики и типы кабеля управления

Кабели управления необходимы для выработки электроэнергии и управления ею. Без них было бы невозможно подавать электроэнергию в ваши дома и приводить в действие ваши приборы. Также было бы сложно использовать электрические машины в обрабатывающих отраслях, где используются средства автоматизации и контрольно-измерительные приборы.

Существуют разные типы кабелей, но те, которые имеют отношение к производственным процессам, связи, автоматизации и контрольно-измерительным приборам, известны как кабели управления.Эти кабели находят применение в аэропортах, на кораблях, коммерческих центрах, клиниках и т. Д.

Существуют различные типы кабелей управления, включая кабели CY и SY. Большинство кабелей управления обычно закапывают в здании во время установки. Что отличает большинство проводов управления, так это их конструкция и применение.

Что такое контрольный кабель?

Контрольные провода, также известные как гибкие контрольные кабели или гибкие кабели с сердечником, представляют собой многожильные кабели, разработанные для широкого спектра средств автоматизации и контрольно-измерительных приборов, таких как управление сигналами, измерение сигналов, передача сигналов и регулирование сигналов.Эти кабели управления могут быть экранированы фольгой, оплеткой или обоими способами.

Кабели также часто называют по их типу, размеру и другим характеристикам. Сюда входят армированный кабель управления, кабель управления из ПВХ и SY, гибкий кабель SY, кабель SY 6 мм, кабель SY 4 мм, экранированный кабель управления и кабель управления мощностью.

Контрольные провода часто изготавливаются с оплеткой из луженой меди, чтобы избежать электрических помех или распространения возникающего электромагнитного поля. Они поставляются с внешним защитным листом, что позволяет использовать их в суровых условиях окружающей среды.В зависимости от свойств конструкции и области применения пользователи часто используют гибкие кабели в условиях легкой, средней или высокой механической нагрузки. Управляющие провода в промышленности необходимы для подачи тока на электродвигатель. Обычно они имеют зеленый / желтый провод заземления на внешнем слое скрученной сборки.

Контрольные провода часто называют кабелями для робототехники, инструментальными кабелями, промышленными контрольными кабелями, гибкими контрольными кабелями, автоматическими контрольными кабелями, автомобильными контрольными кабелями, контрольными кабелями для освещения и т. Д.

Наиболее важными факторами, которые следует учитывать при выборе провода управления, являются гибкость и предназначение кабеля. Для использования гибкого кабеля управления в автоматизации процессов требуется различная конструкция кабеля, который должен быть достаточно гибким для обеспечения эргономичности в измерительных приборах.

Наиболее распространенными типами кабелей управления являются кабель CY, кабель SY, кабель YY, кабели LiYCY и LiYY.

Каждый из этих кабелей имеет уникальную степень защиты от электрических помех, едкое сопротивление и стойкость к маслу.Кабели CY необходимы для областей, где передача не должна подвергаться электромагнитным помехам. Кабели SY — это гибкие кабели с дополнительной механической защитой, что делает их пригодными для эксплуатации в суровых условиях.

Кабели

YY применимы в средах с небольшими механическими нагрузками.

Лучше использовать LiYCY и экранированный кабель там, где требуется умеренная механическая нагрузка и электромагнитное экранирование. И, наконец, кабели LiYY — это неэкранированные и неэкранированные кабели для легких нагрузок, используемые в сухой и влажной среде.

Другие типы кабелей управления: кабель LiHH и кабель LiHCH.

Для чего используется контрольный кабель?

Контрольные кабели очень важны и имеют широкий спектр применения на сборочных линиях, робототехнике и распределении электроэнергии. Они часто используются для измерения и регулирования передачи автоматизированных процессов.

Кабели в основном предназначены для цепей командного управления, централизованного управления электрооборудованием и автоматизированных процессов. По этим причинам провода управления подходят для горнодобывающих и промышленных предприятий.Они используются в качестве линий защиты и для обмена номинальными напряжениями. У них также есть приложения в транспортировке энергии.

В чем разница между кабелем CY и SY?

Кабели CY и SY различаются по конструкции и внешнему виду. Однако и CY, и SY имеют номинальное напряжение 300/500 В.

Существуют следующие заметные различия между ними:

• Основное различие между кабелем управления CY и кабелем управления SY заключается в том, что кабель управления CY лучше подходит для передачи без помех.Напротив, кабели SY используются, когда ваша спецификация кабеля требует более надежной механической защиты.
• CY — многожильный кабель, оплетенный луженой медной проволокой и внутренней оболочкой. С другой стороны, оплетка тросов SY из стальной оцинкованной проволоки.
• Оболочка кабелей CY обычно серая, в то время как прозрачная оболочка покрывает экранированный кабель SY.
• SY Кабели обеспечивают слабую защиту от электрических помех, но повышают механическую защиту кабеля.Обратное верно для кабелей CY.
• CY — это гибкий экранированный кабель, а SY — неэкранированный кабель управления.

Кабель управления и кабель питания

Кабель питания и кабель управления являются общими типами кабелей. Однако оба они не одно и то же.

Следующие пункты подчеркивают различия между кабелем управления и электрическим кабелем:

• Кабели управления — это кабели электрического оборудования, а силовые кабели — это кабели для передачи и распределения электроэнергии.
• Контрольные провода представляют собой отожженные жилы, а силовые кабели покрывают медь и алюминий. Большинство электрических проводников состоит из любого из этих двух элементов, поскольку они хорошо контролируют тепло и не плавятся при более высоком напряжении.
• Контрольные провода лучше всего подходят для предотвращения поражения электрическим током во многих местах. Места, где они используются, включают строительство, строительство и железнодорожную промышленность. С другой стороны, силовые кабели, скорее всего, можно найти на объектах передачи и распределения электроэнергии, а также на предприятиях с тяжелыми машинами.
• Силовые кабели предназначены для передачи электроэнергии, а контрольные кабели действуют как управляющие агенты в различных областях автоматизации процессов (диапазон контрольных кабелей достигает 61 жилы).
• Электрические кабели передают и распределяют электрическую энергию большой мощности по магистральным линиям энергосистем и обычно закапываются в землю во время установки, а не ограничиваются зданием. Одновременно контрольные кабели управляют маломощной (по сравнению с силовыми кабелями) электрической энергией, подаваемой на машины и оборудование.Они могут быть закопаны под землей или внутри организации после установки.
• Электрический кабель работает на различных уровнях напряжения от 1 до 500 кВ и выше 0,6 / 1 кВ. Между тем, контрольные кабели в основном рассчитаны на 450/750 В, в пределах 0,6 / 1 кВ.
• Кабели низкого напряжения по размеру больше кабелей управления.
• Силовые кабели имеют более толстую внешнюю оболочку по сравнению с кабелями управления.
• Силовые кабели часто имеют уникальную систему цветовой кодировки, которая отличает высоковольтные носители от их низковольтных аналогов.При этом на контрольном кабеле нет цветовой маркировки.
• Управляющий провод обеспечивает превосходную устойчивость к электромагнитным помехам, что делает их идеальными для передачи сигналов низкого напряжения. С другой стороны, силовые кабели предназначены для передачи энергии этому оборудованию.
• Силовые кабели могут передавать как высокую, так и низкую энергию от источника к оборудованию, в то время как кабель управления может передавать только низкую энергию к оборудованию.
• Кабель питания всегда имеет более толстую оболочку, а кабель управления имеет более тонкую оболочку.
• Кабель питания работает по стандарту: IEC 60502-1, GB12706, а кабель управления работает по стандарту: GB / T9330-2008, BS5308-1: 19, BS5308-2: 1986

Кабель управления и кабель инструмента

Управляющие провода отправляют сигналы для управления работой машины или оборудования. Они принадлежат к семейству измерительных кабелей, то есть кабелей, которые позволяют передавать данные или сигналы с низким напряжением. Это означает, что разница между кабелями управления и контрольно-измерительными приборами в основном заключается в их использовании.Любой из них может быть сплошным или многожильным. Кабели управления и контрольно-измерительные приборы разработаны специально для средств автоматизации.

Инструментальные кабели лучше всего подходят для регионов, где требуется менее одного ампера. Они могут передавать сигналы до 40 вольт. Как и контрольный провод, контрольно-измерительные кабели представляют собой многожильные кабели. У них есть приложения в радиовещании, оборудовании общественного транспорта и управлении промышленным оборудованием. Они также идеально подходят для измерителей давления, энкодеров, расходомеров, программируемых концевых выключателей, мониторов тензодатчиков, программируемых контроллеров и т. Д.

Заметные различия между кабелем управления и кабелем питания:

• Провода управления не требуют экранирования, в то время как кабель КИП требует экранирования.
• Контрольно-измерительные кабели обычно изготавливаются из многожильных проводов и более гибкие, чем кабели управления.
• Контрольные провода имеют больший диаметр, чем контрольные кабели.

Итог

Контрольные кабели находят различное применение в автоматизации производства, авиации, контрольно-измерительной технике и т. Д.Обычно они делятся на категории по размеру, спецификации и применению. Перед покупкой любого типа кабеля управления убедитесь, что вы определились с типом гибкости, который вам нужен, и с областью, в которой вы собираетесь использовать кабель.

Если вы не уверены, какой из них выбрать, просто ознакомьтесь с общими типами кабелей управления, которые у нас есть, например, кабель CY, кабель SY, кабель YY, кабели LiYCY и LiYY. Обширные исследования помогут вам выбрать лучший кабель для ваших нужд. Не сомневайтесь, посетите ZW, вашего надежного производителя кабеля, для получения дополнительной информации.

Портативный шнур

и кабель питания

В нашей серии статей This vs. That мы сравниваем (и противопоставляем) два, казалось бы, похожих продукта. Многие продукты на первый взгляд кажутся такими же, но могут сильно повлиять на результат вашего следующего приложения. Сегодня мы более подробно рассмотрим портативные шнуры и кабели питания.

Переносные шнуры и силовые кабели часто объединяются в каталоги проводов и кабелей, и, возможно, вам интересно, в чем разница между этими двумя кабелями.Портативный шнур и кабель питания выполняют одну и ту же основную функцию — передавать электроэнергию. Но в чем ключевое различие между шнуром и кабелем? Давайте сравним.

Что такое переносной шнур?

Переносной шнур имеет два или более проводов и лучше всего подходит для временных источников питания, требующих гибкости. Стандартный шнур имеет как минимум два неизолированных медных проводника, но скрутка, изоляция и тип оболочки различаются в зависимости от предполагаемого использования. Портативный силовой кабель предлагает несколько вариантов оболочки, которые определяют физические свойства кабеля и условия его использования.Все переносные шнуры выдерживают экстремальные погодные условия и устойчивы к маслам, химикатам и истиранию, но некоторые материалы куртки более жесткие и обладают устойчивостью к воде и другим опасностям.

Тип оболочки переносного шнура легко отличить по внешней стороне кабеля благодаря системе буквенного кодирования, которая помогает идентифицировать конструкцию кабеля, а также его применение. Эти же буквенные коды указывают и на напряжение. Стандарт «S» означает «обслуживание» и означает, что кабель рассчитан на 600 вольт.Это если только он не сопровождается буквой с другим соответствующим напряжением. «J» означает «младший сервис» и означает номинальное напряжение 300 вольт.

Портативный шнур идеально подходит для использования в коммерческих, промышленных, внутренних, наружных и жилых помещениях, поэтому он идеально подходит для бытовых приборов и небольших инструментов, а также для строительного оборудования и морских электрических систем. При использовании в двигателях или приборах переносной шнур также называют «сервисным шнуром».

Что такое кабель питания?

В отличие от переносных шнуров, силовые кабели предназначены для постоянного использования и могут быть проложены как воздушная проводка, открытая проводка и прямое закапывание.Силовой кабель состоит из одного или нескольких электрических проводников с покрытием и доступен в различных конструкциях, материалах и номиналах для различных применений.

Силовые кабели обычно используются в электроэнергетике, на промышленных и коммерческих рынках. Вы можете найти силовые кабели в дизель-электрических локомотивах, такие как кабели DLO, нефтяные и газовые буровые установки, провода двигателей, системы электроснабжения, верфи и некоторые приложения для горнодобывающей промышленности. Низковольтные приложения включают, среди прочего, регуляторы термостатов, системы отопления и кондиционирования, сигнальные системы и домофоны.

Как они сравнивают?

Эти два кабеля служат схожим целям, но следует помнить о наиболее важном различии: переносной шнур предназначен для временного источника питания, а силовые кабели обычно устанавливаются для длительного или постоянного использования.

Если вы все еще не уверены, нужен ли вам переносной шнур или кабель питания, позвольте Allied помочь вам! Сравните полные спецификации портативного шнура и кабеля питания или спросите эксперта по электронной почте [email protected]

Знаете ли вы разницу между кабелями питания и кабелями управления? —

---

Как правило, кабели питания и находятся в пределах 5 жил.Обычно они используются для высоковольтного питания. Количество жил контрольных кабелей относительно велико. Иногда требования заказчика разные, как правило, до 37 ядер, но ядер больше.

Обычно используемая классификация кабелей делится на пять категорий:

(1) Провода и неизолированные проводники : относятся только к проводникам без изоляции и другим конструкциям. Такие как: медные, алюминиевые и различные композитные металлические одинарные провода, многопроволочные провода различных конструкций воздушной передачи, гибкая проводка, фасонные провода и профили и т. Д.
(2) Магнитный провод : В форме обмотки магнитная силовая линия разрезается в магнитном поле для индукции тока, или провод, который генерирует магнитное поле с током, называется магнитным проводом. Такие как эмалированный провод, провод с волоконной обмоткой, провод с неорганической изоляцией и так далее.
(3) Силовые кабели : Проволочные изделия, используемые для передачи и распределения электроэнергии большой мощности в магистрали энергосистемы, называемые силовыми кабелями. Такие как: пластиковые кабели разного уровня напряжения, кабели из пропитанной маслом и непротекающей бумаги и т. Д.
(4) Кабели связи : кабели, используемые для передачи звука и различной телекоммуникационной информации поверх звука. Такие как: местные телефонные кабели, симметричные кабели связи на большие расстояния, коаксиальные кабели связи, кабели телефонного оборудования и кабели данных и т. Д.
(5) Провода и кабели для электрического оборудования : Провода и кабели для подключения питания, которые напрямую передавать электрическую энергию от точки распределения мощности энергосистемы к различному электрическому оборудованию и приборам.Такие как: провода и кабели для электрических соединений и сигналов управления в различном промышленном и сельскохозяйственном оборудовании. Этот тип продуктов широко используется и имеет широкий спектр продуктов, и большинство из них должны сочетать характеристики используемого оборудования и условия окружающей среды, чтобы определить структуру и производительность продукта.

Таким образом, помимо большого количества продуктов общего назначения, существует множество специальных и специальных продуктов. Такие как: общие изолированные провода, монтажные провода, гибкие кабели в резиновой оболочке, кабели управления, сигнальные кабели, специальные кабели для самолетов, автомобилей, тракторов, электрические и электрические подводящие провода, кабели для локомотивов и транспортных средств, провода для радиоустройств, кабели для горнодобывающая промышленность и кабели для судов, сельскохозяйственные кабели, кабели для нефтяных шахт и разведки, кабели для полевых работ, провода для различного оборудования постоянного тока высокого напряжения, гибкие кабели и т. д.

Силовые кабели используются в основной линии энергосистемы для передачи и распределения большой электрической энергии. Кабели управления напрямую передают электрическую энергию от точки распределения мощности энергосистемы к линиям подключения к электросети различного электрического оборудования и приборов. Номинальное напряжение силового кабеля обычно составляет 0,6 / 1 кВ и выше, а управляющего кабеля — 450/750 В. Когда производятся силовые кабели и кабели управления одинаковой спецификации, толщина изоляции и оболочки силовых кабелей больше, чем у кабелей управления.

Прежде всего, контрольные кабели — это кабели для электрического оборудования, а силовые кабели — две из пяти основных категорий кабелей. Цвет изолированной жилы кабеля управления обычно черно-белый, а низкое напряжение силового кабеля обычно разделено по цвету.

Поперечное сечение кабеля управления обычно не превышает 10 квадратных метров, а силовой кабель в основном предназначен для передачи энергии и обычно имеет большое поперечное сечение.

По причинам, указанным выше, размер силового кабеля обычно может быть больше, до 500 квадратных метров (диапазон, который может быть произведен обычными производителями). И есть относительно немного производителей, которые могут сделать большее поперечное сечение. Пока сечение контрольного кабеля среднее. Меньше, максимум вообще не превышает 10 кв.

Что касается количества жил кабеля, силовой кабель обычно состоит максимум из 5 жил в соответствии с требованиями энергосистемы, в то время как кабель управления используется для передачи сигналов управления и имеет большое количество жил.По стандарту он имеет 61 ядро, но также может изготавливаться по желанию пользователя.

РАЗНИЦА МЕЖДУ СИЛОВЫМИ КАБЕЛЯМИ И КАБЕЛЯМИ УПРАВЛЕНИЯ

Почему мы используем соединение треугольником во вторичной обмотке высоковольтного трансформатора?

1 ответов

---

Составьте список материалов и схему расположения 35-сильного двигателя, который должен быть подключен на расстоянии 35 метров от MDB на химическом заводе.

1 ответов FEWA,

---

Сравните jfet и mosfet.

0 ответов

---

Целесообразно ли покупать участок под строительство дома в районе г. Линии электропередач высокого напряжения? Если да, то на каком расстоянии должен быть подальше от линии электропередач? Я живу в Ченнаи, Тамилнад, Индия.

2 ответа

---

Сэр 33 кВА, 2 трансформатора, нагрузка 900 А, расч. 1800 А, мана, jayega

0 ответов Classic Infotech,

---

---

Как исправить лестничную диаграмму с 1 приводом, выполняет полный ход, за которым следует половина хода

0 ответов Тата Моторс,

---

Каков рабочий механизм устройства РПН в силовых трансформаторах ????

0 ответов KSEB, г.

---

Две жидкости горячая и холодная в двух сосудах есть и металлический стержень действует как проводник тепла между двумя сосуды.что происходит потом. что происходит через 24 часа?

0 ответов

---

Разность потенциалов между фазой и нейтралью равна 230 В, но разность потенциалов между двумя фазами равна 400в. Почему?

4 ответа HCL,

---

КАК РАССЧИТАТЬ ВРЕМЯ РЕЗЕРВНОЙ БАТАРЕИ ИБП

3 ответа HSBC, VRVS,

---

почему мы соединяем нейтраль dg с землей?

1 ответов

---

как мы можем сэкономить энергию, используя частотно-регулируемый привод для повторной обработки воздуха компрессор, у которого наработка на разгрузке больше

0 ответов MRF,

---

Контрольно-измерительные кабели Вопросы и ответы

Контрольно-измерительные кабели Вопросы и ответы

Кабели Вопросы и ответы

Объясните различные кабели управления и контрольно-измерительные приборы?

Инструментальные кабели — это многожильные кабели, которые передают электрические сигналы малой энергии, используемые для мониторинга или управления электроэнергетическими системами и связанными с ними процессами.

Функции измерения и контроля жизненно важны в производственных и технологических приложениях. Эти функции сильно зависят от их электронной схемы.

Типичные области применения включают управление промышленным оборудованием, радиовещание, сборку оборудования или системы общественного транспорта.

Различные типы инструментальных кабелей:

Кабели ARCNET используются в высокоскоростных сетях ARCNET на основе токенов, которые обеспечивают связь по локальной сети (LAN) между промышленными компьютерами.

Кабели AS-I используются для подключения бинарных исполнительных механизмов, датчиков и других устройств AS-i. Эти двухжильные кабели обеспечивают питание и передачу данных.

Кабели CANbus используются в высокоскоростных сетях с последовательной передачей данных, которые предназначены для жестких электрических условий. Они широко используются в автомобильной промышленности.

Кабели CANopen используются с протоколом промышленной связи fieldbus, основанным на CANbus.

Кабели DeviceNet также используют протокол сети контроллеров (CAN), но обычно подключают такие устройства, как концевые выключатели, фотоэлементы, вентильные блоки, пускатели двигателей, приводы и дисплеи оператора, к программируемым логическим контроллерам (ПЛК) и персональным компьютерам.

Кабели полевой шины используются для подключения промышленных устройств, таких как исполнительные механизмы, датчики, преобразователи и контроллеры. В иерархии заводских сетей среда fieldbus является группой базового уровня.

Кабели Foundation Fieldbus используются в полностью цифровой, последовательной, двусторонней системе связи, которая служит локальной сетью для заводских контрольно-измерительных приборов и заводских устройств управления.

Кабели HART обеспечивают обмен данными без прерывания сигнала 4–20 мА.Они позволяют главному приложению (главному) получать два или более цифровых обновления в секунду с полевого устройства.

Кабели PROFIBUS используют независимый от производителя стандарт полевой шины, который подходит как для автоматизации процессов, так и для производственных приложений.

Кабели P-Net соответствуют европейскому стандарту (EN 50 170 Vol. 1), который теперь является частью международного стандарта Fieldbus (IEC 61558, тип 4).

Что такое экранирование кабеля?

Кабели управления и контрольно-измерительные приборы

могут иметь тип электромагнитного экранирующего материала, который наматывается на кабель под внешней оболочкой.

Экранирование служит для предотвращения влияния электрических помех на передаваемый сигнал и для уменьшения излучения электромагнитного излучения от самого кабеля.

Экранирование обычно состоит из металлической оплетки, металлической ленты или фольги. Экранированный кабель в сборе может также иметь специальный заземляющий провод, известный как дренажный провод.

Как определить номинал кабеля?

Номинальный постоянный ток кабеля определяется способностью кабеля рассеивать тепло, выделяемое током, проходящим через его проводник.

Зависит от ряда параметров, но наиболее важными являются:

• Сопротивление проводников постоянному току;
• Термостойкость изоляционных материалов оболочки; и
• Условия окружающей среды, в которой проложен кабель (например, температура окружающего воздуха).

Различия между одножильными и многопроволочными проводниками?

Жесткие проводники изготавливаются из цельного куска металла. Он жестче, чем многожильный провод, но жесткий и менее гибкий, чем многожильный провод.

Жесткие проводники с большей вероятностью сломаются при частом сгибании, чем многожильные.

Многожильные проводники состоят из нескольких небольших жил, которые группируются вместе, образуя один провод. Он более гибкий, чем сплошной провод, но менее прочен.

Многожильные конструкции:

Пучок скрутки, Концентрическая скрутка, Однорядная скрутка, Канатная скрутка

• Пучок скручивания — это совокупность прядей, скрученных вместе в одном направлении без учета геометрического расположения.
• Концентрическая скрутка состоит из центральной проволоки или жилы, окруженной одним или несколькими слоями спирально уложенных проволок. В каждом слое после первого на шесть проводов больше, чем в предыдущем слое. За исключением компактного скручивания, каждый слой обычно наносится в направлении, противоположном направлению слоя под ним.
• Одностороннее скручивание — то же самое, что и истинное концентрическое; за исключением того, что длина укладки одинакова на каждом слое. Нормальное направление укладки — левое.
• Скрутка каната представляет собой концентрически скрученный проводник, каждая из составляющих жил которого сама является скрученной.Многожильный канатный проводник описывается указанием количества групп, уложенных вместе, чтобы образовать канат, а также количества проводов в каждой группе.

Различия между кабельной оболочкой и изоляцией?

Оболочка — это внешняя оболочка, которая защищает провод или жилу кабеля от механических, влажных и химических воздействий.

Куртки

обладают огнестойкостью, защищают от солнечного света и облегчают установку. Куртки бывают самых разных типов и стилей, в основном из пластика или резины.

Изоляция — это покрытие, которое наносится методом экструзии или наклеивается на неизолированный провод, чтобы отделить проводники друг от друга электрически и физически. Существует множество типов изоляции для различных применений.

Типы курток и утеплителей?

Термопласт

Термопласты — это первичная изоляция и оболочка, используемые в проводах и кабелях. Термопласт — это материал, который размягчается при нагревании и становится твердым при охлаждении. Термопласты бывают разных типов, каждый со своим набором характеристик.

Типы: ПВХ, фторполимеры, полиолефины, TPE

Терморегулятор

Термореактивные пластмассы — это группа соединений, которые отверждаются или затвердевают в результате применения, называемого сшивкой. Сшивание осуществляется химическим способом, вулканизацией (нагреванием и давлением) или облучением.

Типы: CPE, XLPE, EPR, силиконовая резина

Волокно

Рубашки из волокна обычно используются при высоких температурах из-за их превосходной термостойкости.Волоконные оболочки также являются огнестойкими и могут использоваться в качестве оплетки для изоляции из силконовой резины.

Для чего нужны экраны в кабелях КИП?

Наличие больших машин, сварочных аппаратов и других процессов в промышленных средах создает много электрических помех (шумов).

Этот шум может искажать четкость сигналов, передаваемых между оборудованием, что может привести к ложным показаниям.

Например, система, контролирующая температуру котла, может не сообщать правильную температуру.Металлический экран будет защищать жилы кабеля от помех, тем самым улучшая четкость сигнала.

Если кабель имеет класс огнестойкости, значит ли это, что он не горит?

Кабели с огнестойкостью предназначены для продолжения работы во время пожара в течение определенного периода времени, что позволяет безопасно эвакуироваться из здания за счет обслуживания систем дымоудаления, аварийного освещения и т. Д. Однако кабель будет гореть таким образом, чтобы обеспечить замыкание целостность во время пожара.

Может ли кабель с классом огнестойкости непрерывно работать в горячей среде, например, очень близко к печи?

Нет, наличие огнестойкости кабеля не обязательно означает, что он пригоден для использования в горячей среде.

Необходимо проектировать кабели с использованием специальных материалов, таких как силикон или стекловолокно, чтобы выдерживать относительно высокие температуры (свыше 110 ° C на постоянной основе).

1. Национальный электротехнический кодекс публикует стандарты для всех типов электрических приложений.Статьи 318, 250 и 800 охватывают различные аспекты систем кабельных лотков.

2. NEMA (Национальная ассоциация производителей электрооборудования) — это ассоциация, в которую входят основные производители кабельных лотков в отрасли. На сегодняшний день этот комитет опубликовал три документа: NEMA VE1, FG1 и VE2.

NEMA VE1 охватывает общие определения кабельных лотков, производственные стандарты, стандарты производительности, стандарты испытаний и информацию о приложениях.

NEMA FG1 соответствует стандартам для систем кабельных лотков из стекловолокна.

NEMA VE2 — это руководство по установке кабельного лотка, которое охватывает прием и разгрузку материалов, хранение материалов и общие методы установки.

Силовые кабели — количество ядер 2,3, 3 1/2 и 4 ядра

Кабели управления

— до 63 ядер или выше Стандарты, применимые к обоим — IS-694 и IS-1554.

Без оболочки — будет сделана только изоляция жилы, оболочки не будет.

Обшивка — Обшивка будет сделана по изоляции жилы.

Кабели управления

— обычно они изготавливаются из жилы.

Кабели для КИП

— они обычно состоят из пар с экраном.

Материал проводника у обоих разный.

Этот тип кабеля используется для приложений с очень высокими частотами (V.H.F.).

Класс низкого напряжения — до 1,1 кВ включительно

Класс высокого напряжения — более 1,1 кВ

а. Упаковка из 7 ниток — 7 / 0,52

г. В футляре диаметром 0,3 мм каждая — 21 нитка

г.В случае диаметра 0,2 мм каждая — 48 нитей.

По цвету или по номеру напечатанная лента из аль-майлара / полиэфирная лента.

Для уменьшения помех от ближайших источников.

а. Лента Al-Mylar / Cu-Mylar

г. ATC или ABC Braiding.

а. Изоляция жилы — 0,2, 0,3 мм

г. Оболочка — от 0,5 до 1,2 мм.

Кабели

RTD будут построены по триаде.

Кабели для КИП

состоят из пары.

1,5 и 2,5 кв. Мм

0.5, 0,75, 1,0, 1,5 и 2,5 кв. Мм

а. Одиночная пара — 16 AWG (диаметр 1,295 мм)

г. Многопара — 20 AWG (диаметр 0,813 мм)

а. IS 8784 +/- 3 град. C

г. ANSI MC 96,1 +/- 2,2 град. C

а. До 5 ядер разных цветов, например, для 2 ядер — красного и черного, для 3 ядер — красного, желтого и синего, для 4 ядер — красного, желтого, синего и черного, — для 5 ядер — красного, желтого, синего, черного и серого.

г. Свыше 5 ядер: одно ядро ​​желтого цвета и одно ядро ​​синего цвета остается серым в каждом слое (или) любого одного цвета с напечатанными числами.

Для более 5 ядер Серый цвет с печатью номеров является нашей нормальной практикой.

а. Отожженные луженые медные плетеные кабели

г. Отожженные неизолированные медные плетеные кабели

г. Никелированные медные кабели в оплетке

г. Г.И. Плетеные кабели.

PTFE — 250 ° C, кабели FG 400 ° C

статей, которые могут вам понравиться:

.
